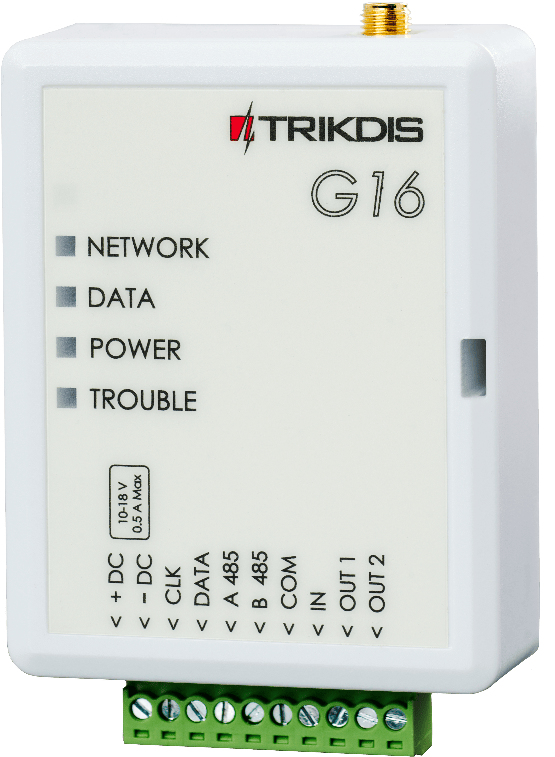

Comunicador celular G16¶

1. Descripción¶

La función del Comunicador G16 es de mejorar los paneles de control compatibles contra intrusos para la señalización de eventos y control va través de un celular con red 2G/3G/4G.

El comunicador transmite información de eventos completos al Central de Monitoreo.

El comunicador también funciona con la aplicación Protegus2. Con Protegus2, los usuarios pueden controlar el sistema de alarma de forma remota y obtener notificaciones de cualquier evento de seguridad. La app de Protegus2 es compatible con todos los paneles de control de varios fabricantes que son soportados por el comunicador G16. El comunicador puede transmitir notificaciones de eventos al Central de Monitoreo y trabajar de forma simultánea con Protegus2.

El Comunicador G16 se puede conectar directamente con los paneles de control DSC®, Paradox®, UTC Interlogix® (CADDX), Innerrange®, Texecom®, Honeywell®, Crow® and Pyronix®. Para paneles de otros fabricantes utilice el comunicador G16T.

Características

Envía eventos al receptor en una CRA:

• Envía eventos a los receptores de hardware o software TRIKDIS que funcionan con cualquier software de monitoreo.

• Puede enviar información de eventos a SIA DC-09 receptores.

• Puede enviar información de eventos a SUR-GARD receptores. El anexo contiene tabla de conversión de los códigos (Contacto ID a SIA).

• Supervisión de la conexión mediante sondeo al receptor de IP cada 30 segundos (o por período definido por el usuario).

• Canal de respaldo, que se utilizará si se pierde la conexión con el canal primario.

• El informe de eventos a través de mensajes SMS. Los mensajes se entregan incluso si la conexión de datos deja de funcionar en la red del operador móvil.

• Con canales de comunicación paralelos se pueden enviar eventos a dos receptores al mismo tiempo.

• Cuando el servicio Protegus está habilitado, los eventos se envían primero a CRA, y solo luego se envían a los usuarios de la aplicación.

Funciona con la aplicación Protegus2:

• Notificaciones de sonidos especiales y "Push" que informan sobre eventos.

• Armado/Desarmado de forma remota.

• Control remoto de dispositivos conectados (luces, portones/barreras, sistemas de ventilación, calefacción, aspersores, etc.).

• Diferentes derechos de usuario para administrador, instalador y usuario.

Informes a los usuarios finales:

• Los usuarios pueden ser informados sobre eventos no solo con aplicación Protegus2, sino también con mensajes SMS y una llamada.

Salidas y entradas controlables:

• 3 entradas/salidas universales. Modo de funcionamiento se establece como entrada o salida.

• Salidas controladas por Protegus2 y SMS.

• Agregue adicionales controladas entradas/salidas con expansor iO-8 (solo para comunicadores 3G/4G).

Configuración rápida:

• Las configuraciones pueden guardarse en un archivo y escribirse rápidamente en otros comunicadores.

• Dos niveles de acceso para configurar el dispositivo para el administrador de CRA y para el instalador.

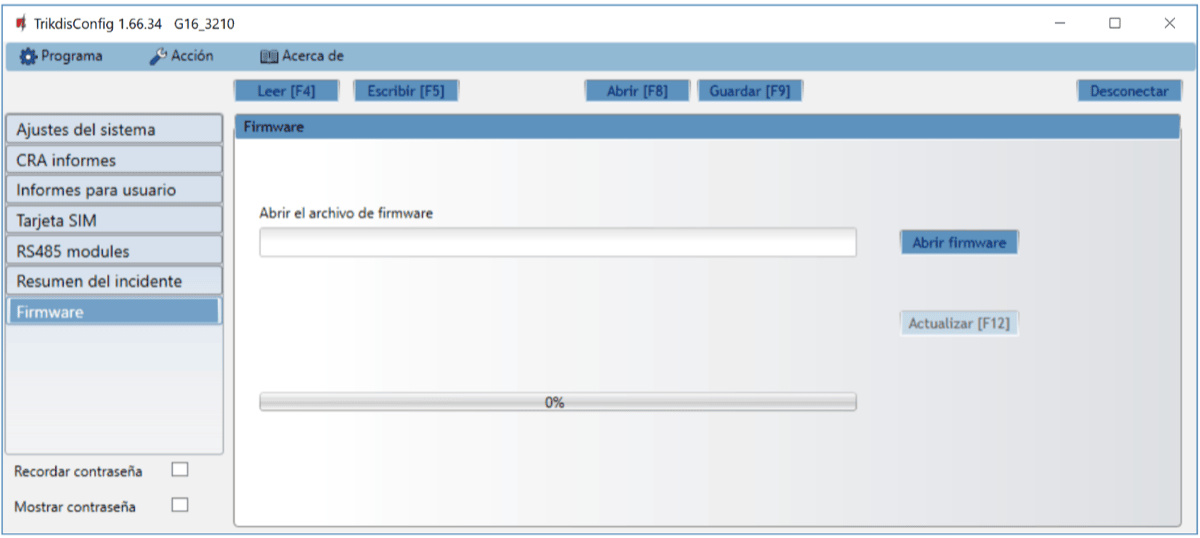

• Configuración remota y actualización de firmware.

1.1 Lista de paneles de Control compatibles¶

Subrayado - paneles de control controlados directamente por G16. Paneles de control Paradox, que se controlan directamente, debe contener la versión de firmware V.4 o superior.

* conéctese con paneles de control de otros fabricantes con el comunicador G16T.

1.2 Tipos de Comunicador¶

Este manual es para comunicadores 2G/3G/4G.

1.3 Especificaciones¶

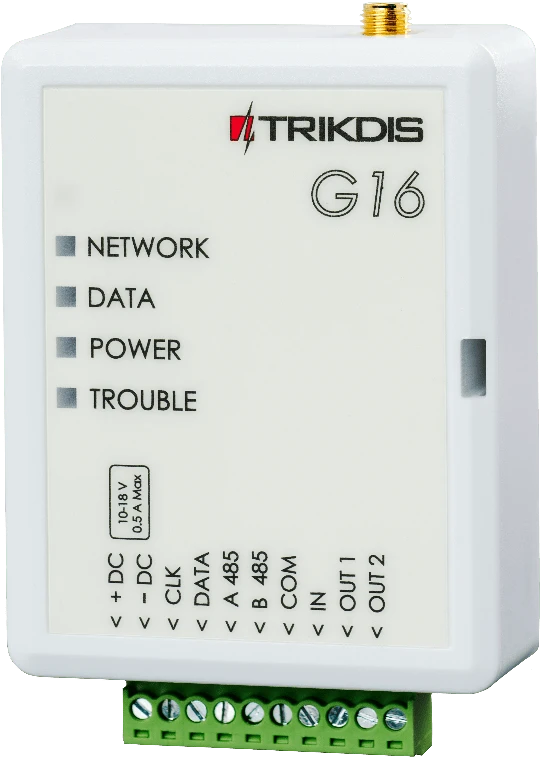

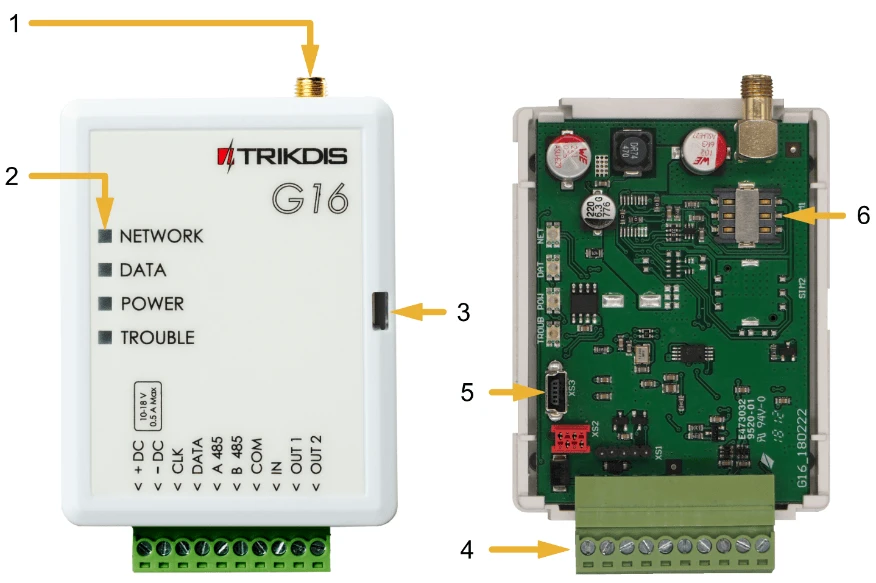

1.4 Tablero del Comunicador¶

Comunicador G16 (2G)

Comunicador G16 (3G/4G)

1. Antena GSM conector SMA.

2. Luces Indicadoras.

3. Ranura Frontal de Apertura de la Cubierta.

4. Terminal para conexiones externas.

5. Puerto USB Mini-B para la programación del comunicador.

6. Ranura Tarjeta SIM.

1.5 Propósito de las terminales¶

1.6 LED indicador de operación¶

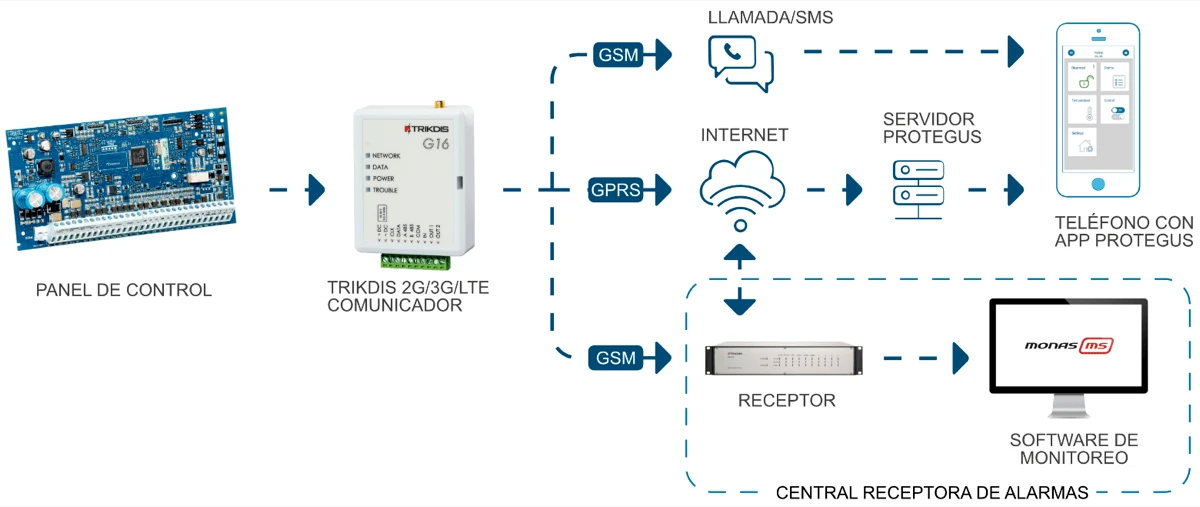

1.7 Esquema estructural del uso del dispositivo G16¶

2. ¿Cómo configurar el comunicador con el software de TrikdisConfig?¶

1. Descargue el software de TrikdisConfig de www.trikdis.com (en la barra de búsqueda ponga TrikdisConfig) e instálelo.

2. Abra la cubierta del G16 con el desatornillador de cabeza plana como se muestra a continuación:



3. Usando el cable USB mini-B conecte el G16 a la computadora.

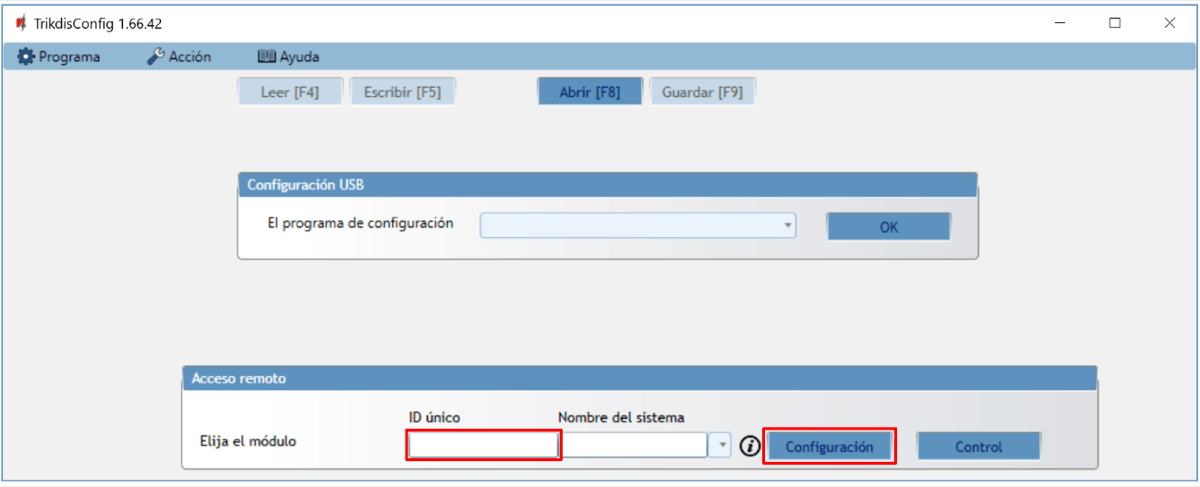

4. Abra el programa de configuración de TrikdisConfig. El software reconocerá de forma automática el comunicador conectado y abrirá una ventana para su configuración.

5. De clic en Read (F4) para leer la información sobre los parámetros del comunicador e ingrese el código del Administrador o del Instalador en la ventana saliente.

A continuación, habrá una descripción de las opciones que necesitan ser configurados para el comunicador, para que este empiece a enviar notificaciones al CRA y para permitir que el control de seguridad sea controlado por la app de Protegus2.

2.1 Opciones de conexión para la app de Protegus2¶

“En la ventana de “Ajustes del sistema”:

1. Seleccione el tipo de panel de control que será conectado al comunicador.

2. Active Armado/Desarmado Remoto si usted desea que los usuarios puedan tener control del panel en la app de Protegus2 con su código. Esta opción sólo es mostrada en paneles controlados de forma directa.

3. Para el control directo de los paneles de Paradox, Texecom, DSC, Caddx ingrese la contraseña de la descarga del panel de su Computadora. Debe ser idéntica a la contraseña que fue ingresada en el panel de control.

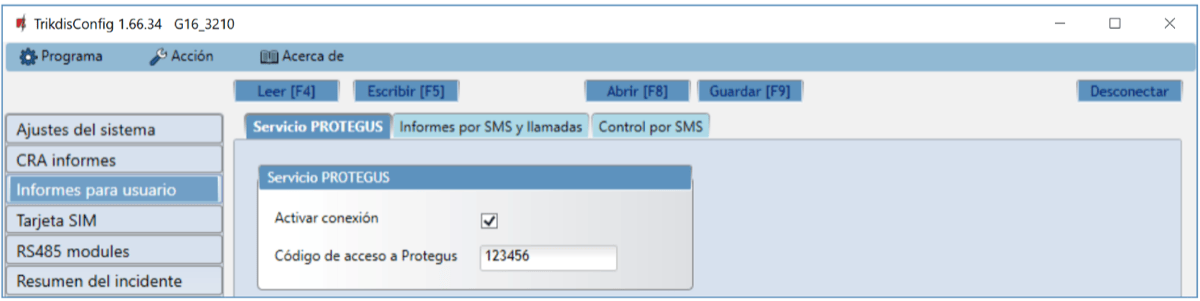

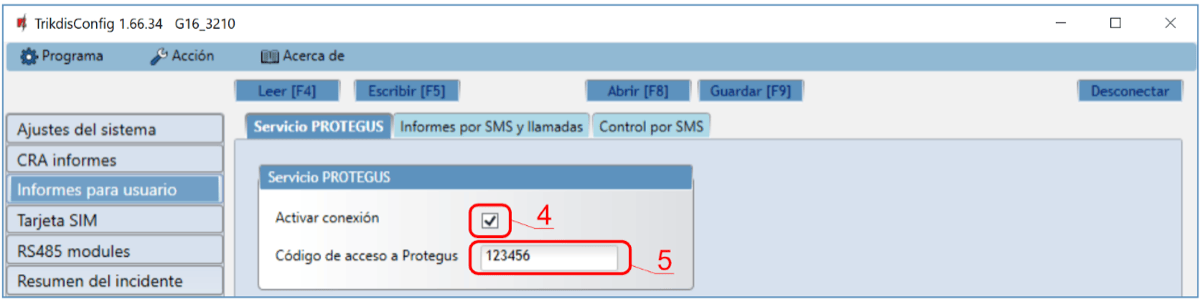

Ventana de “Informes para usuario”, pestaña de “Servicio Protegus”:

4. Habilitar la conexión a la Servicio Protegus.

5. Cambie el Código de acceso de la nube para iniciar sesión con Protegus si usted desea que los usuarios requieran ingresarlo cuando se agrega el sistema a la app de Protegus2 (contraseña por defecto – 123456).

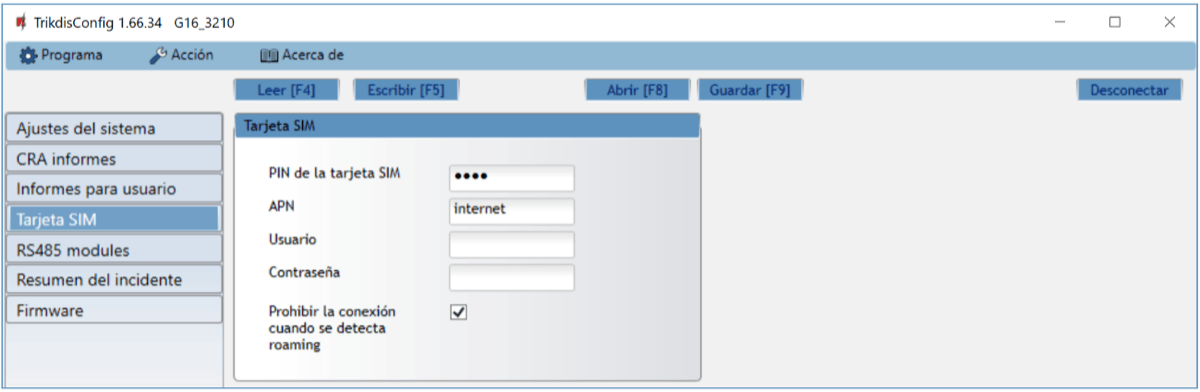

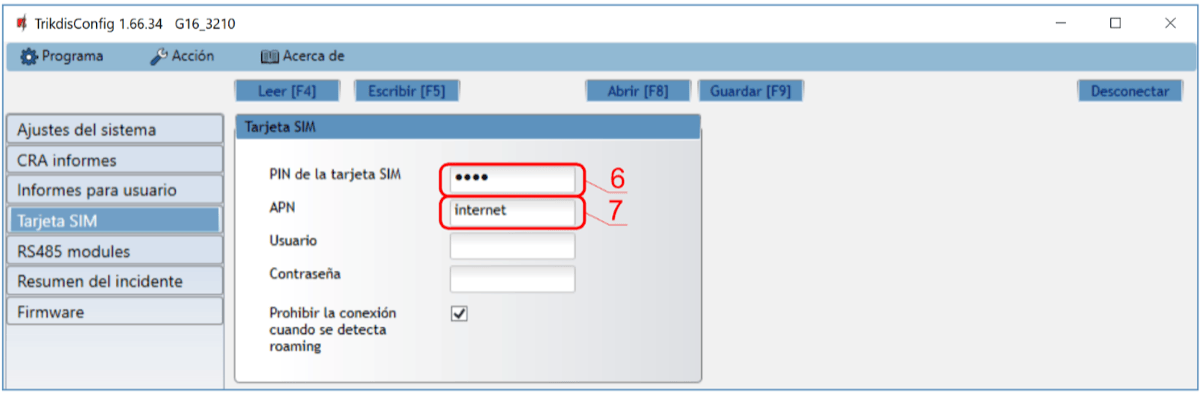

En la ventana de la “Tarjeta SIM”

6. Ingrese el código PIN para la tarjeta SIM.

7. Cambie el nombre APN, el APN puede ser encontrado en el sitio del operador de la tarjeta SIM (el “Internet” es universal y funciona en muchas redes de los operadores).

Cuando termine con la configuración, de clic en Escribir [F5] y desconecte el cable USB.

2.2 Configuración para conectarse con el CRA¶

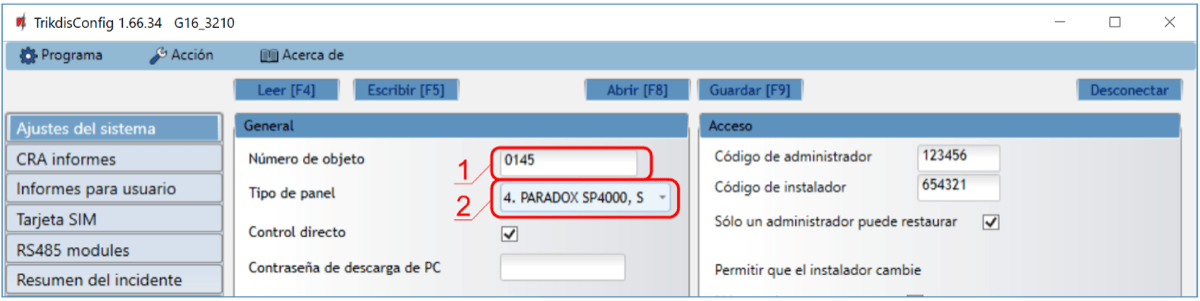

En la ventana de “Ajustes del sistema:

1. Ingrese el número de ID del objeto (No utilice números de objeto FFFE, FFFF.).

2. Seleccione el tipo de panel que será conectado al comunicador.

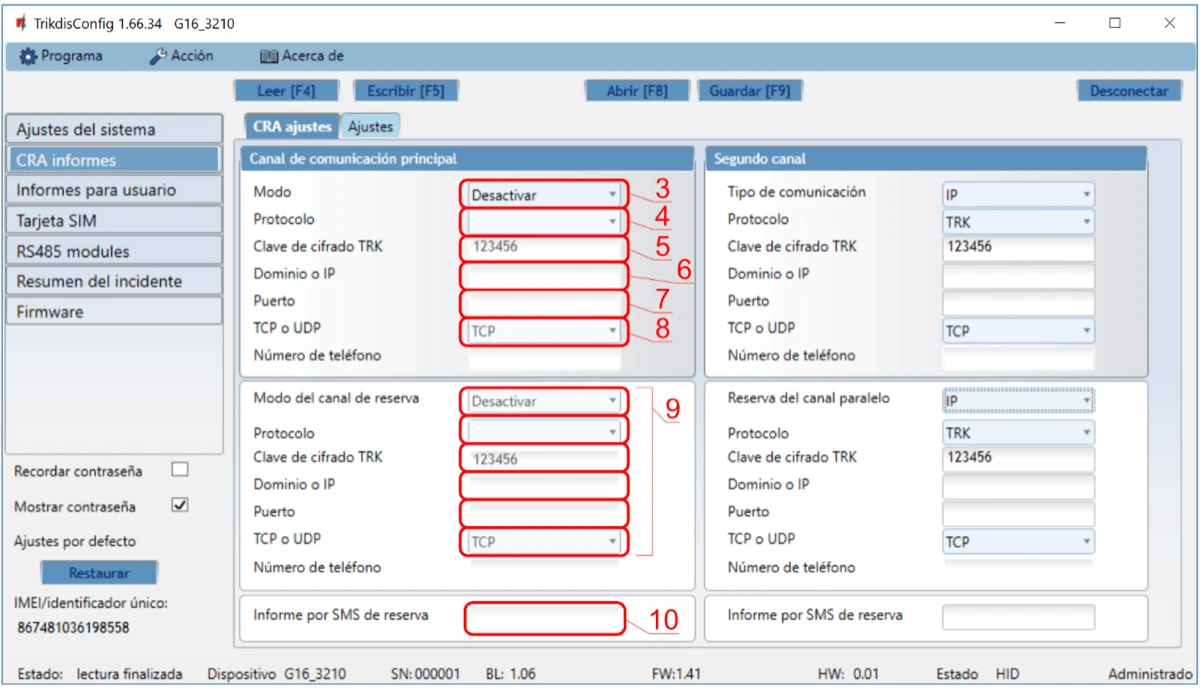

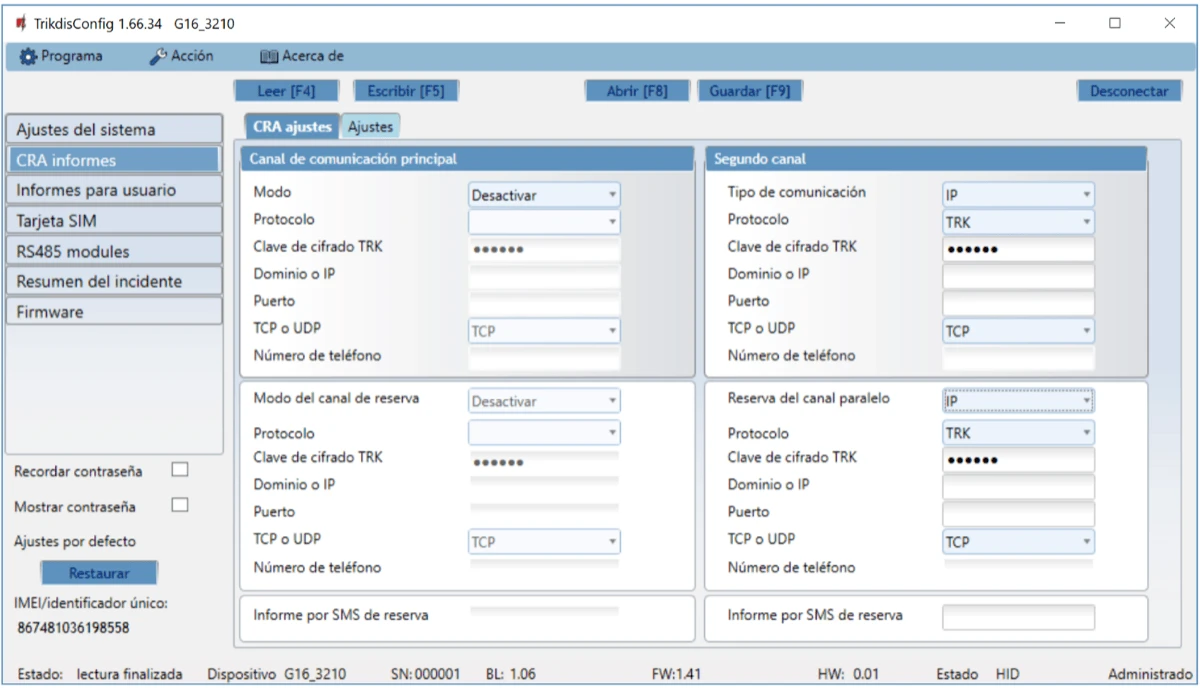

En la ventana de opciones de “Ajustes CRA” para el “Canal de comunicación principal”:

3. Modo – seleccione el método de conexión IP (No recomendamos SMS como el canal primario).

4. Protocolo – seleccione el tipo de protocolo para mensajes de evento: TRK (para los receptores de TRIKDIS), DC-09_2007 o DC-09_2012 (a receptores universales), TL150 (para los receptores de SUR-GARD).

5. Clave de cifrado TRK – Ingrese la llave de encriptación que está establecida en el receptor.

6. Dominio o IP – ingrese la dirección del dominio o IP del receptor.

7. Puerto – ingrese el número de puerto de la red del receptor.

8. TCP o UDP – elija un protocolo de transmisión de evento (TCP o UDP, en donde se transmitirán los eventos.

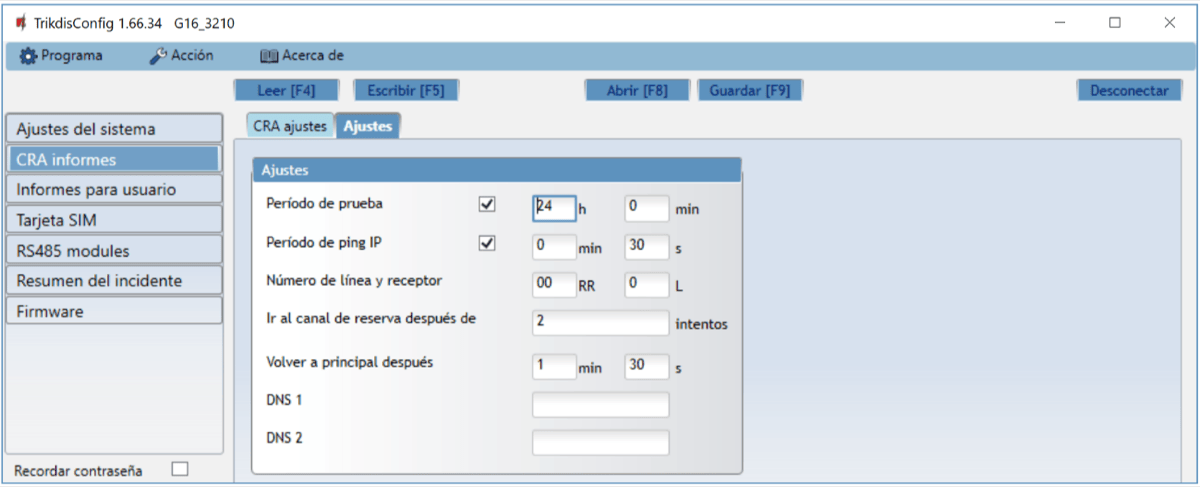

9. (Recomendado) Configure las opciones de respaldo del canal primario.

10. (Recomendado) Ingrese el número de reporte de respaldo del SMS.

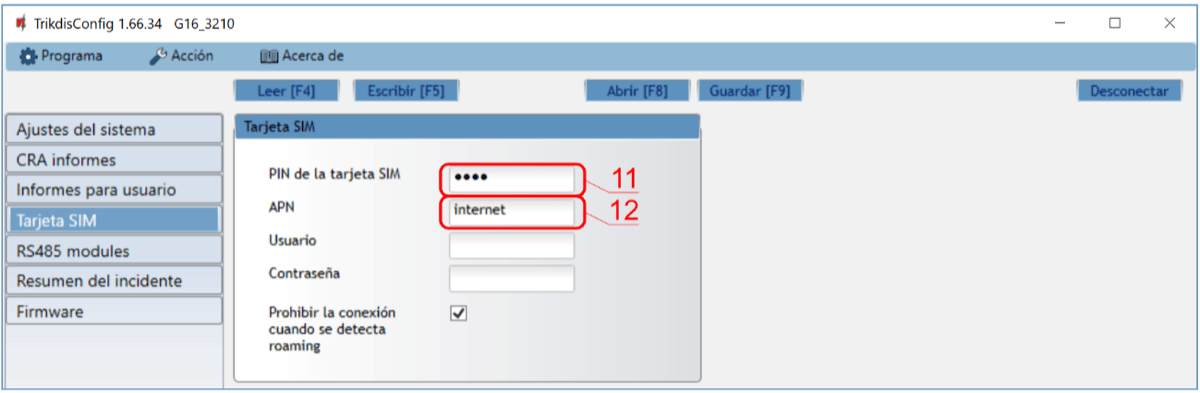

En la ventana de “Tarjeta SIM”:

11. Ingrese el código PIN para la tarjeta SIM.

12. Cambie el nombre APN, el APN puede ser encontrado en el sitio del operador de la tarjeta SIM (el “Internet” es universal y funciona en muchas redes de los operadores).

Cuando la configuración esté lista, de clic en Escribir [F5] y desconecte el cable USB.

3. Instalación y cableado¶

3.1 Proceso de instalación¶

1. Retire la cubierta superior y extraiga la terminal de contacto.

2. Retire la placa PCB.

3. Fije la parte inferior para el lugar adecuado para poner los tornillos.

4. Coloque la placa PCB de nuevo en la caja, inserte terminal de contacto.

5. Atornille la antena celular

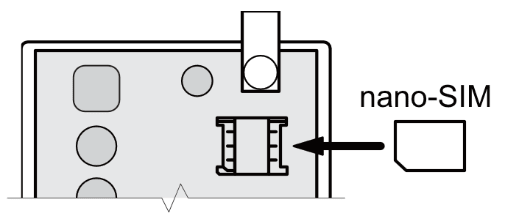

6. Inserte la tarjeta nano-SIM.

7. Cierre la cubierta superior.

3.2 Diagramas para conectar los paneles de control¶

Siguiendo uno de estos diagramas provistos a continuación, conecte el comunicador con el panel de control.

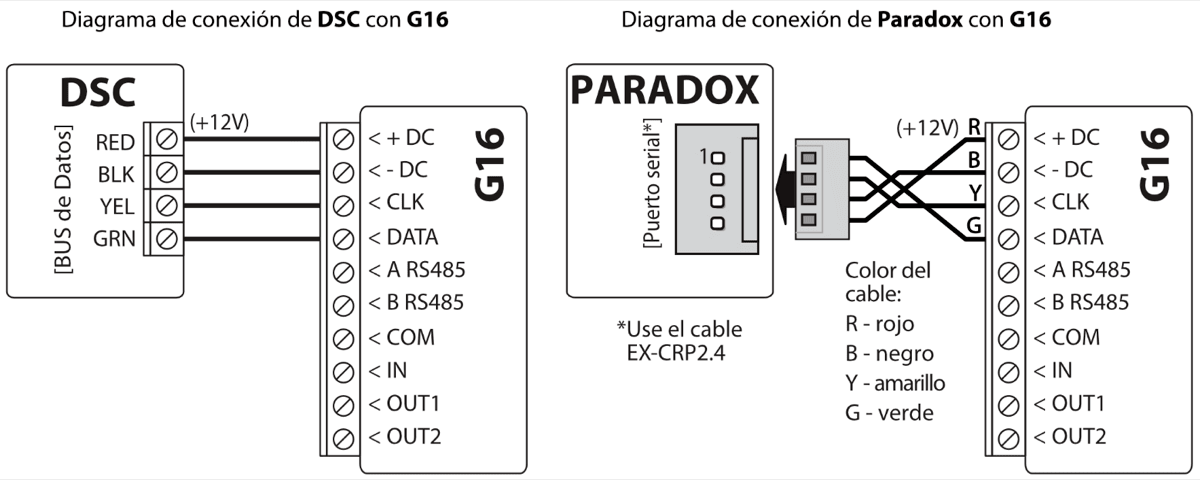

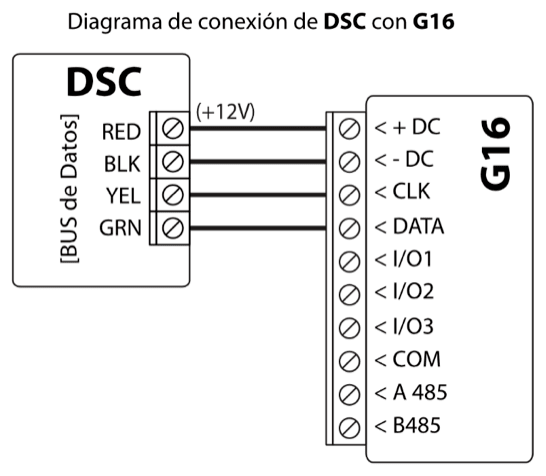

3.2.1 DSC¶

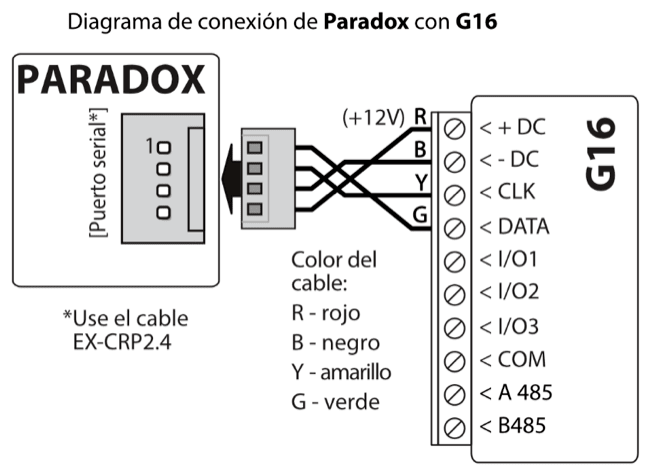

3.2.2 PARADOX¶

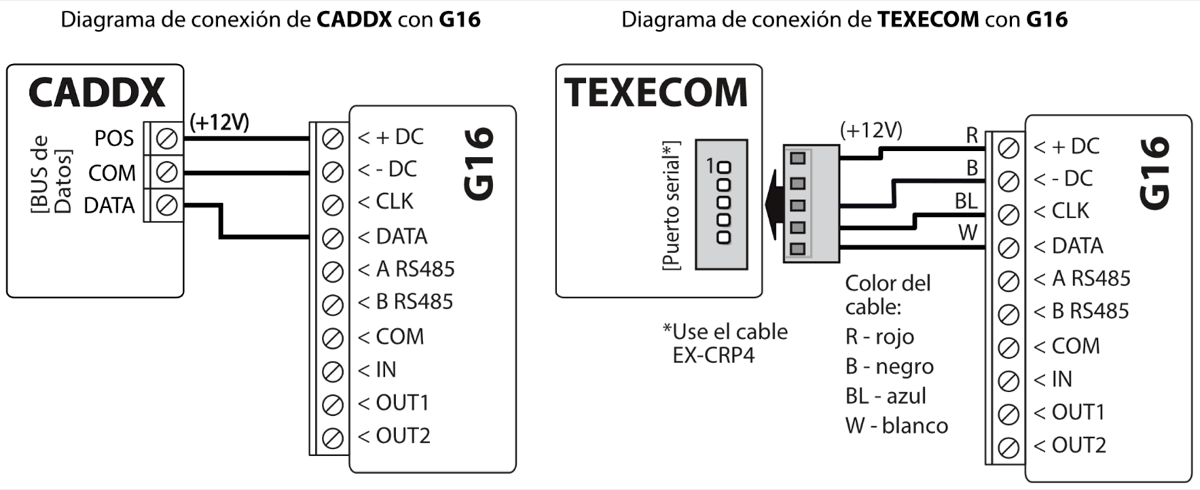

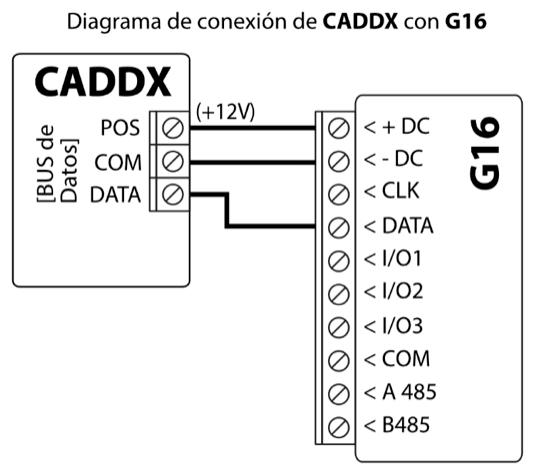

3.2.3 CADDX¶

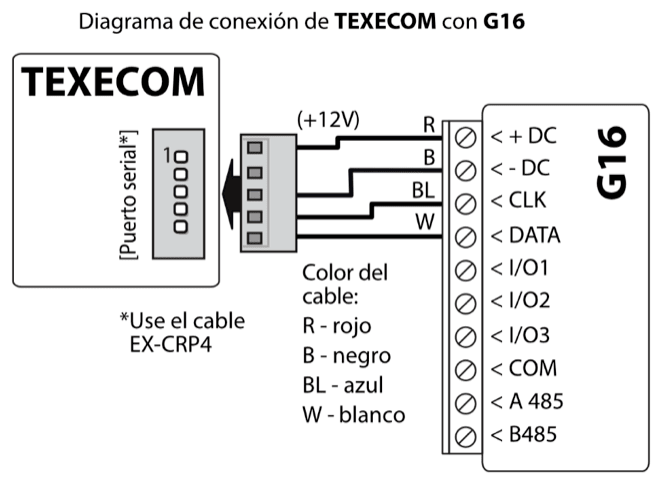

3.2.4 TEXECOM¶

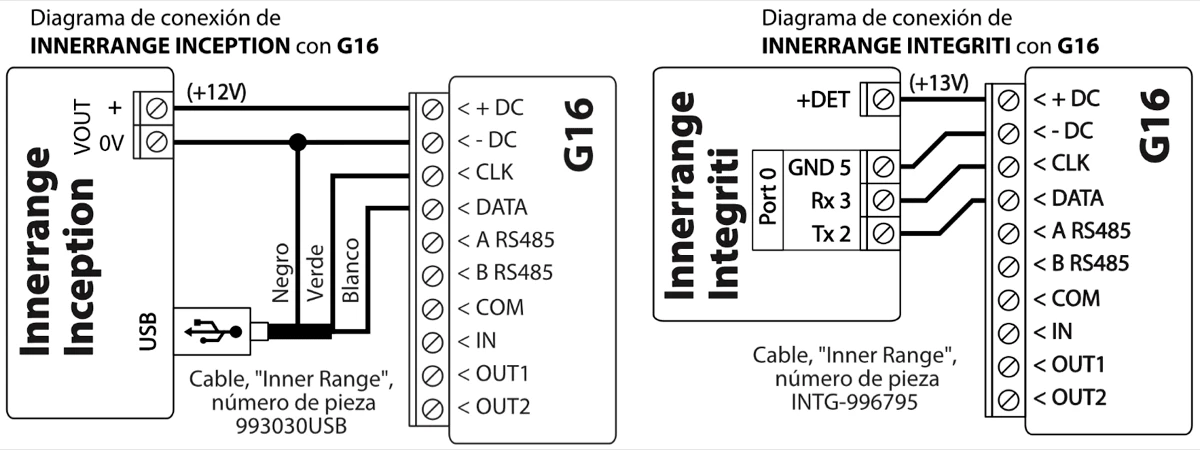

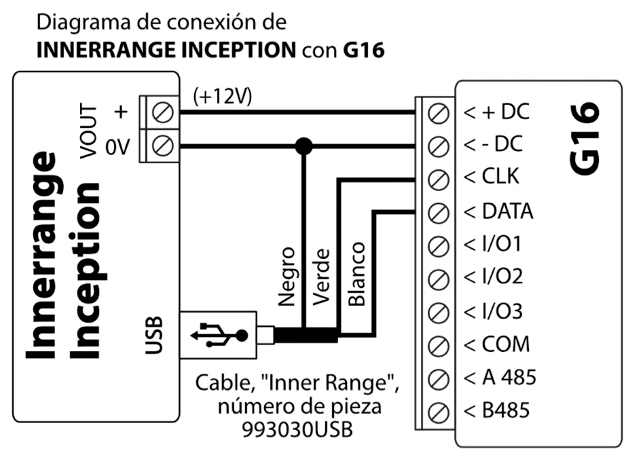

3.2.5 INNERRANGE INCEPTION¶

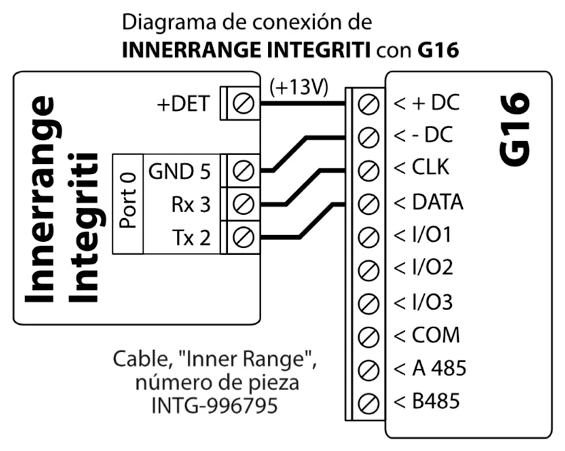

3.2.6 INNERRANGE INTEGRITI¶

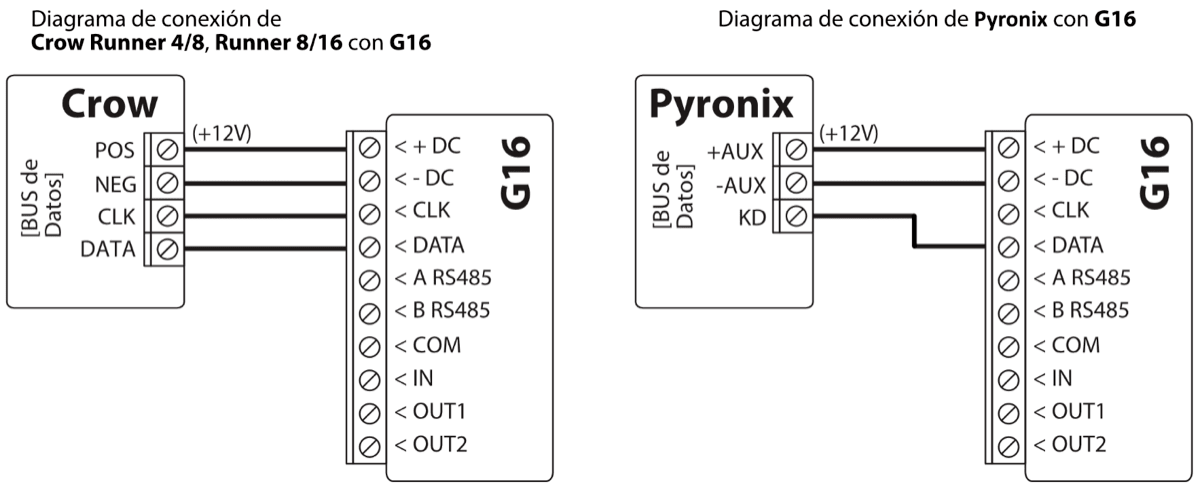

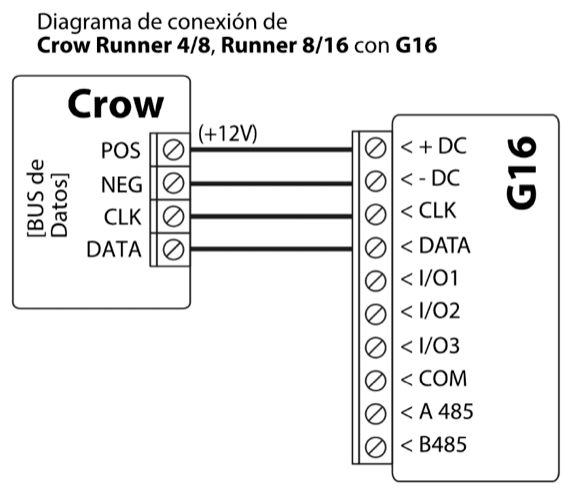

3.2.7 Crow Runner 4/8, Runner 8/16¶

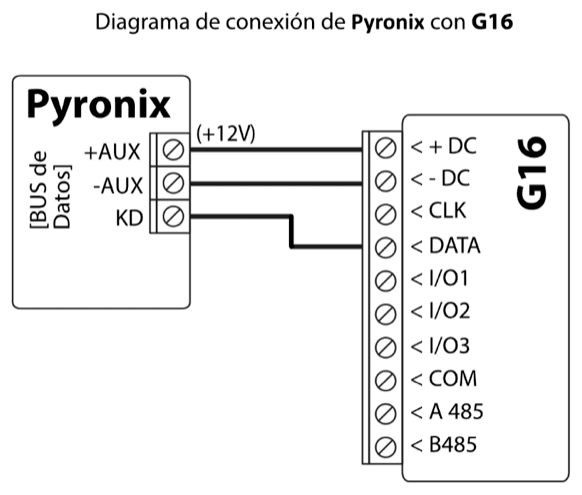

3.2.8 Pyronix¶

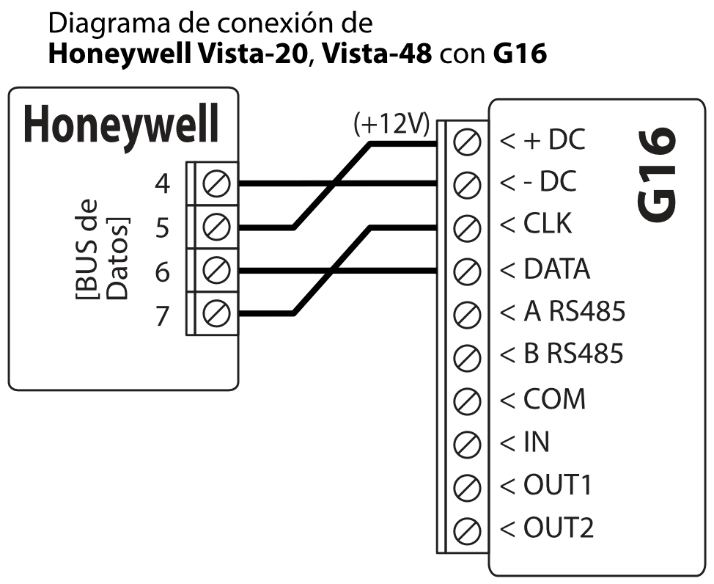

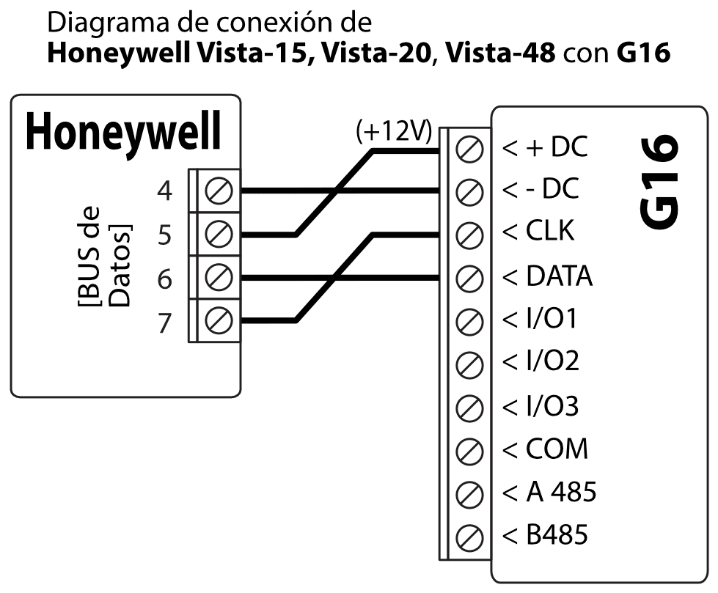

3.2.9 Honeywell Vista-15, Vista-20, Vista-48¶

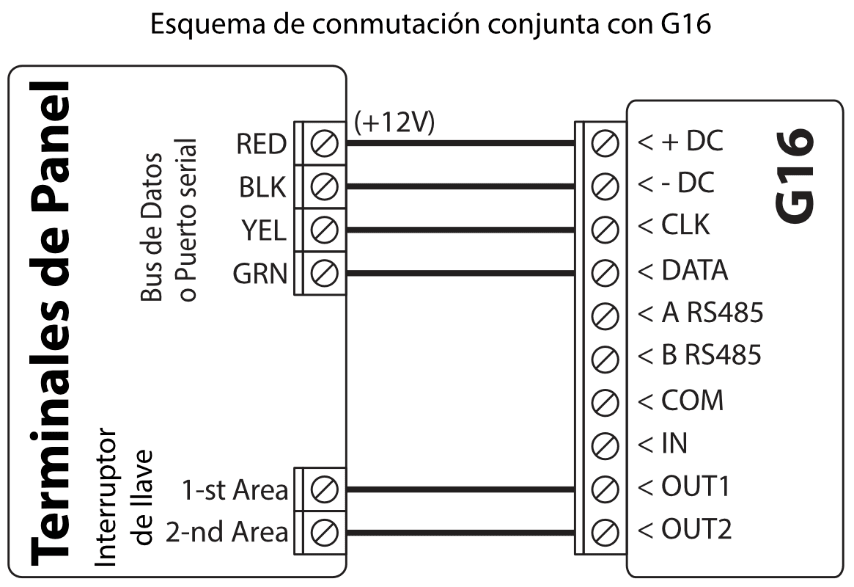

3.3 Diagramas de conexión para control el panel de control a través de la zona de keyswitch¶

Siga este esquema si el panel de seguridad será controlado, pero no de forma directa, pero con una salida PGM G16 para prender/apagar la zona de keyswitch del sistema. / El comunicador G16 tiene 3 terminales de entrada/salida universales que se pueden configurar en el modo de operación OUT (PGM). Las salidas (OUT) pueden controlar tres áreas del sistema de seguridad. Si usted quiere controlar el sistema de esta forma, no seleccione la casilla de Armado/Desarmado remoto en la ventana de “Configuración del sistema” de TrikdisConfig.

3.4 Diagramas para la conexión de entrada¶

El comunicador tiene 3 terminales de entrada/salida universales que se pueden configurar en el modo de entrada IN. Los circuitos NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL pueden conectarse al terminal de entrada. Configuración predeterminada de 2a entrada I/O - NO. El tipo de entrada se puede cambiar en la ventana TrikdisConfig IN / OUT -> Tipo.

Conecte la entrada de acuerdo al tipo de entrada seleccionada (NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL), como se muestra en los esquemas de abajo:

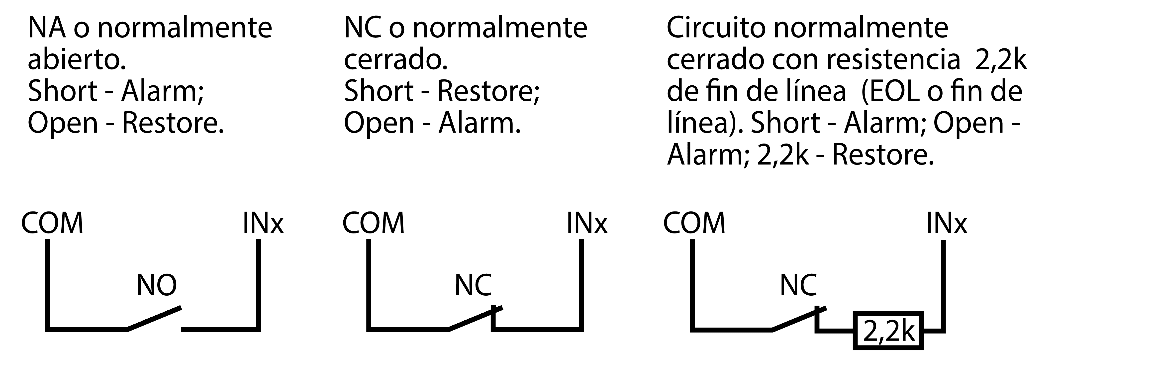

3.4.1 Normalmente abierto (NA)¶

3.4.2 Normalmente cerrado (NC)¶

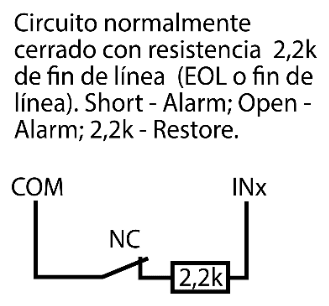

3.4.3 Normalmente cerrado con resistencia de fin de línea de 2,2k (EOL)¶

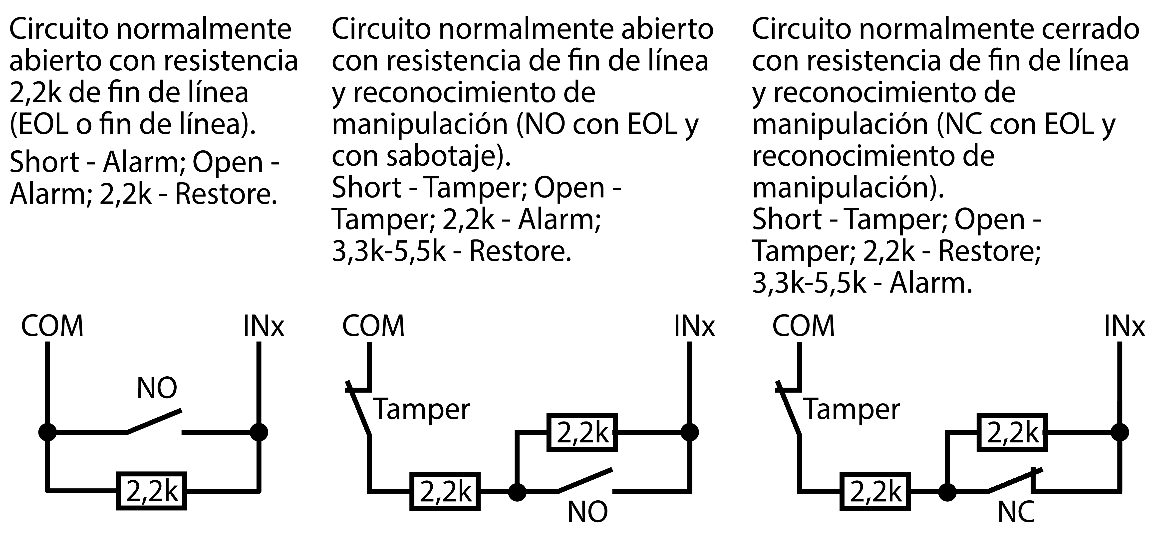

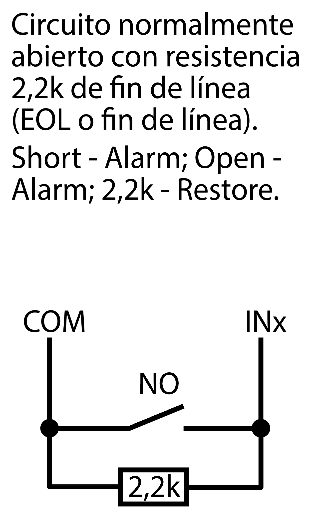

3.4.4 Normalmente abierto con resistencia de fin de línea de 2,2k (EOL)¶

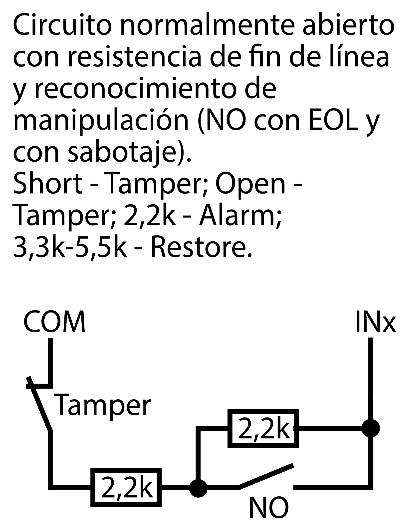

3.4.5 Normalmente abierto con resistencia de fin de línea y reconocimiento de manipulación¶

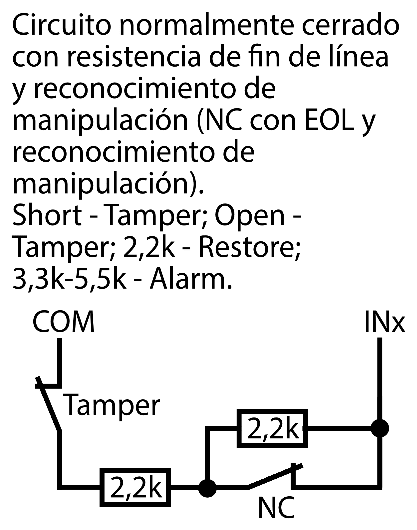

3.4.6 Normalmente cerrado con resistencia de fin de línea y reconocimiento de manipulación¶

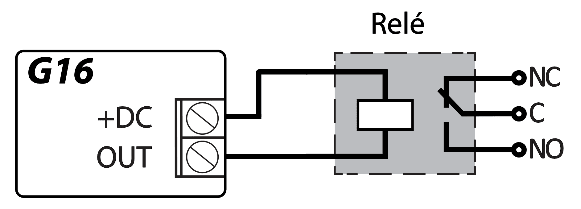

3.5 Esquemas de cableado de un relé¶

Con los contactos de relé se puede controlar (encender/ apagar) diversos aparatos electrónicos. El terminal de I/O del comunicador debe configurarse en un modo de salida (OUT).

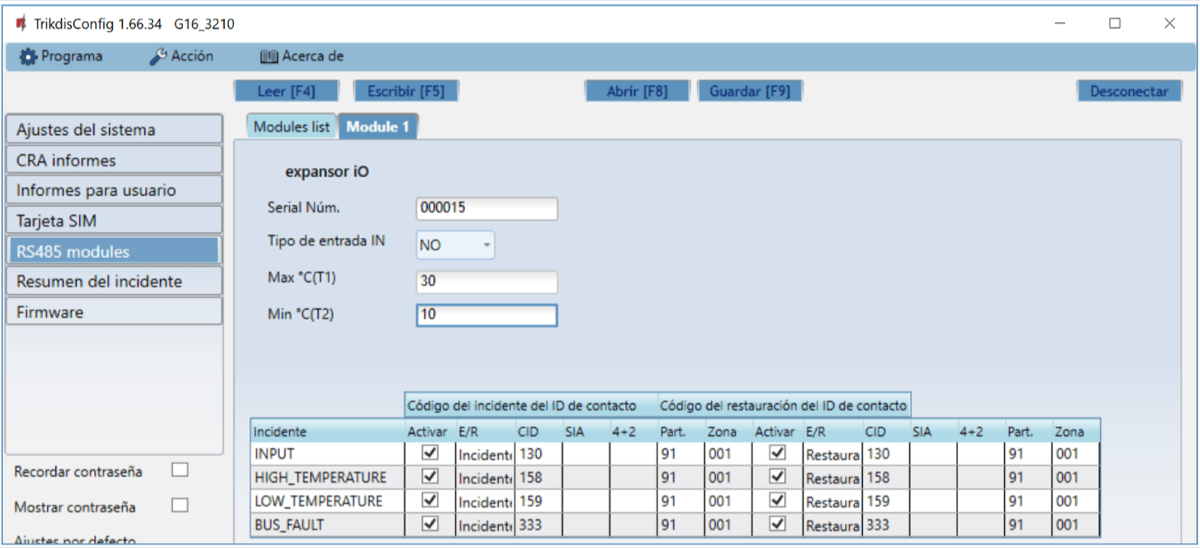

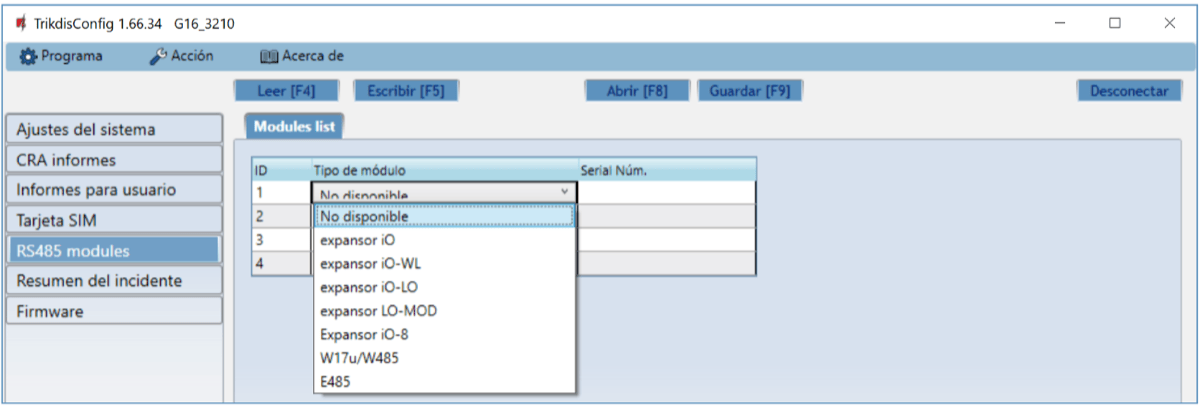

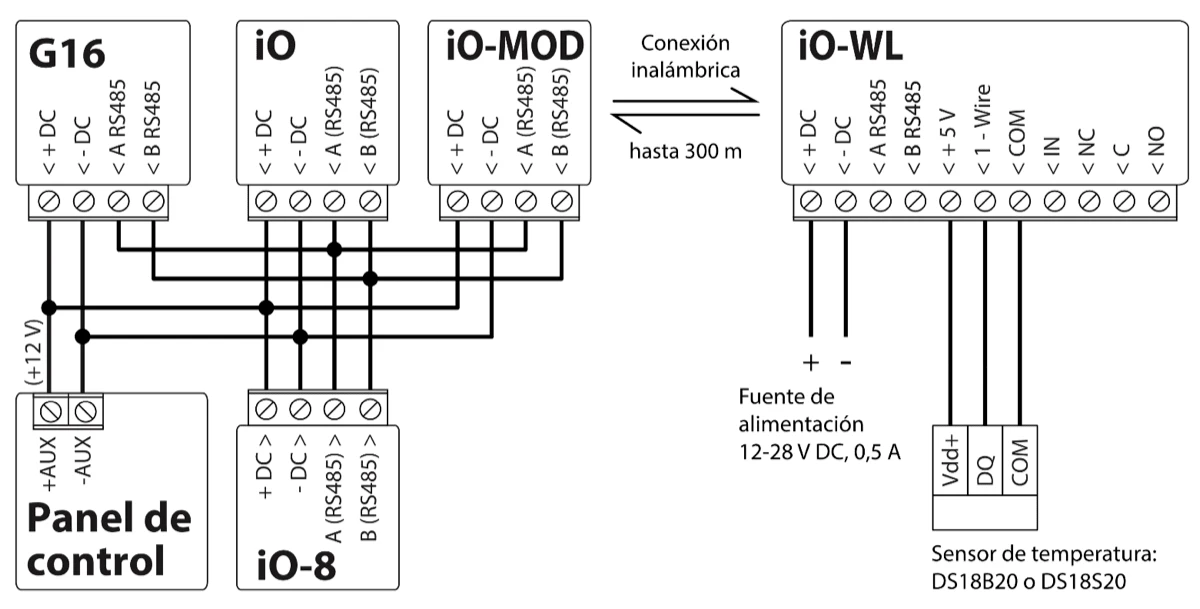

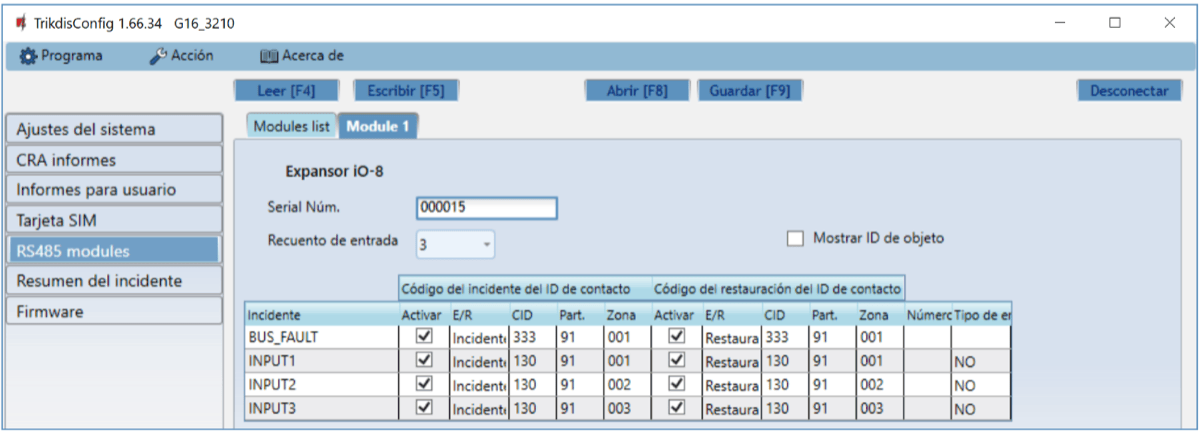

3.6 Esquemas para la conexión de un módulo expansor iO-8 (solo para comunicadores 3G/4G)¶

Si necesita que el comunicador tenga más entradas IN o salidas OUT, conecte un expansor de entradas/salidas TRIKDIS iO-8 cableado. La configuración del G16 con módulos de expansión se describe en la pág. 6.7. “Ventana “RS485 modules”.

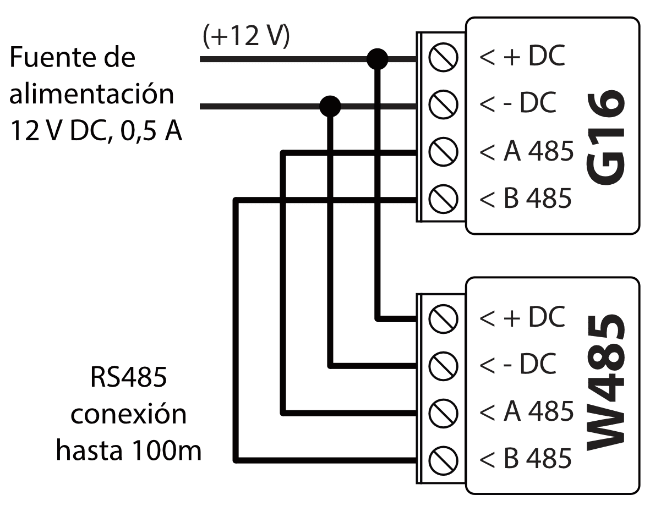

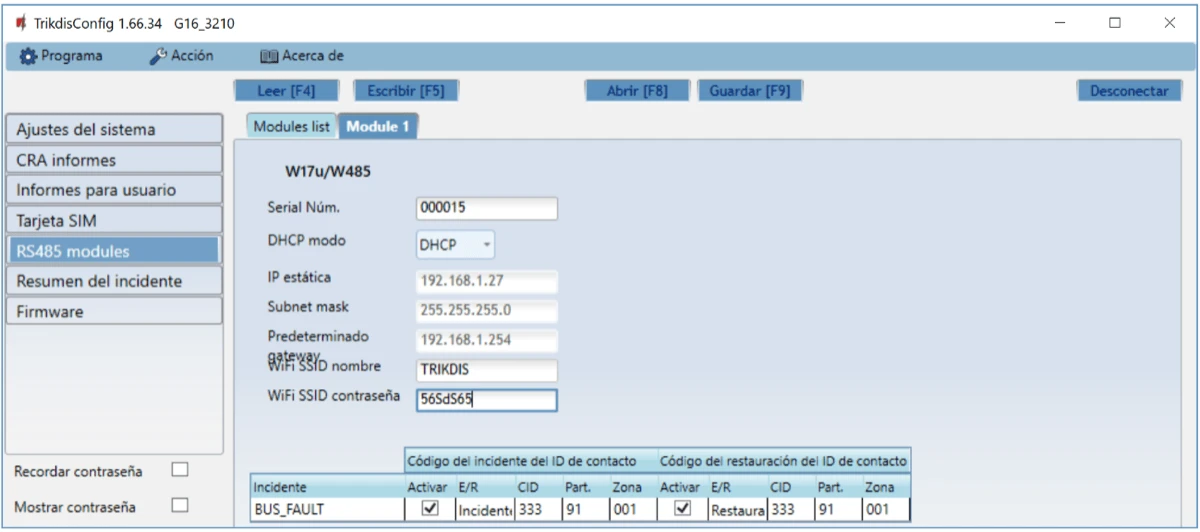

3.7 Esquema para conectar el módulo WiFi W485 (solo para comunicadores 3G/4G)¶

El módulo W485 envía mensajes al CRA (Centro de Recepción de Alarmas) y a Protegus2 utilizando un enrutador de Internet WiFi. Cuando la conectividad WiFi está disponible, el G16 envía mensajes de evento a través del módulo W485. Cuando se interrumpe la conectividad WiFi, el G16 envía mensajes a través de GPRS. Cuando se restablece la conectividad WiFi, el G16 vuelve a enviar mensajes a través de W485. / La configuración W485 (credenciales de red Wi-Fi) se establece en la configuración G16 en la ventana TrikdisConfig ”RS485 modules” del capítulo 6.7. / Inserte la tarjeta SIM en el comunicador G16 para que funcione el W485.

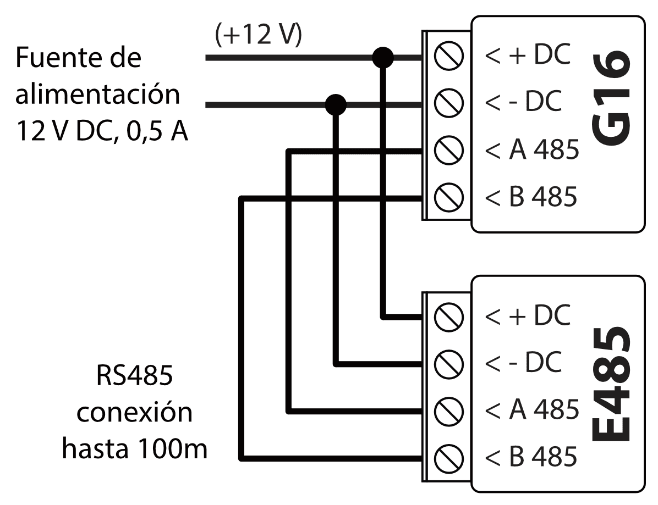

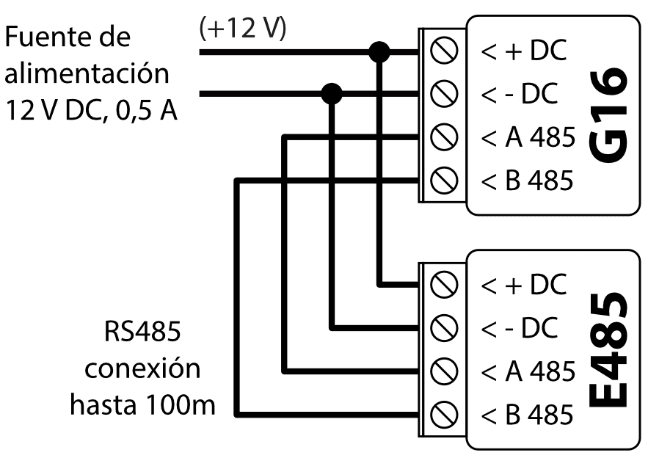

3.8 Esquema para conectar el módulo E485 “Ethernet” (solo para comunicadores 3G/4G)¶

El módulo E485 envía mensajes al CRA y a Protegus2 por medio de una conexión a internet por cable. Usando el E485 con G16, los mensajes de CRA y Protegus2 se envían a través de internet por cable y no se usa internet móvil. Si se interrumpe una conectividad a internet por cable, el G16 envía mensajes a través de Internet móvil. Cuando se restablece la conectividad a Internet por cable, el G16 comienza a enviar mensajes a través de E485. / La configuración del módulo E485 para funcionar con el G16 se describe en la Ventana del capítulo 6.7. „RS485 modules”. / Inserte la tarjeta SIM en el comunicador G16 para que funcione el E485.

3.9 Cambiando en la fuente de alimentación para el panel de control¶

Prenda la fuente de alimentación del panel de control. El indicador de luz LED en el comunicador G16 debe mostrar:

• El LED de “POWER” se iluminará de color verde cuando se encuentre prendido;

• El LED de “NETWORK” se iluminará de color verde y parpadeará de color amarilla cuando se registre a una red.

4. Programando el panel de alarma para leer eventos y tener control directo¶

A continuación, se describirá cómo programar los paneles de control para que el comunicador G16 puede leer eventos del panel y pueda controlarlo de forma remota.

Para habilitar el control remoto del panel de control, asegúrese que la casilla de Armado/Desarmado Remoto se encuentre seleccionada en la ventana de “configuración del sistema” de TrikdisConfig.

4.1 DSC¶

Los paneles DSC no necesitan ser programados.

4.2 PARADOX¶

Los paneles de control de Paradox necesitan ser programados sólo para control directo con Protegus. No necesita programar los paneles de Paradox para que puedan leer eventos.

Para el control remoto de los paneles de Paradox, usted necesita establecer la contraseña de descarga de la computadora. Esta contraseña debe ser igual a la contraseña que fue establecida en la ventana de “configuración del sistema” de TrikdisConfig, cuando la casilla a un lado de Armado/Desarmado Remoto fue seleccionada.

Para establecer esta contraseña, con el teclado conectado al panel de control:

• Para las series MAGELLAN, SPECTRA: vaya a la celda 911 e ingrese la contraseña de cuatro dígitos de la descarga de computadora.

• Para las series DIGIPLEX EVO: vaya a la celda 3012 e ingrese la contraseña de cuatro dígitos de la descarga de computadora.

4.3 TEXECOM¶

Los paneles de control de Texecom necesitan ser programados para leer eventos y tener control remoto.

Usted necesita establecer el código UDL del panel de Texecom. Esta contraseña debe ser igual a ala contraseña que fue establecida en la ventana de “Ajustes del sistema”, cuando la casilla a un lado de Armado/Desarmado remoto fue seleccionada.

El panel de control puede ser programado con el software de Texecom – Wintex. Ingrese el código UDL (4-digitos) en la ventana de Opción de Comunicación, en la pestaña de Opciones.

También, puede programar con el teclado conectado al panel de control:

1. Ingrese el código de 4-digitos del instalador y presione el botón de [Menu} para entrar al menú de programación.

2. Presione el [9] inmediatamente después de esto.

3. Presione [7][6], y luego [2]. Ingrese el código UDL de 4-digitos (el código UDL debe ser igual a la contraseña de inicio de sesión de la computadora para el comunicador G16).

4. Presione [Yes] y salgase del modo de programación presionando [Menu].

4.4 UTC INTERLOGIX (CADDX)¶

Con el teclado conectado al panel de control:

1. Presione [*][8] e ingrese el código del instalador (por defecto es – 9713).

2. Ingrese el número del dispositivo asignado al comunicador conectado (por defecto – 0)

3. Establezca la configuración de abajo para cada fila. En secuencia, presione la posición, número del segmento e ingrese la configuración requerida. Si da clic [*][asterisco] usted regresará al campo de entrada local.

Después de haber programado todos los campos enlistados, presione [Exit] dos veces para salir del modo de programación.

4.5 INNERRANGE¶

La versión del panel de control de Innerrange Inception debe ser el 2.3.0.3507-r0 o mayor.

El panel de control debe estar conectado al internet. Conéctese con Innerrange Inception al ingresar en: https://skytunnel.com.au/inception/SERIALNUMBER, donde el NÚMERO SERIAL es el número del controlador que podrá encontrar en la cubierta del panel.

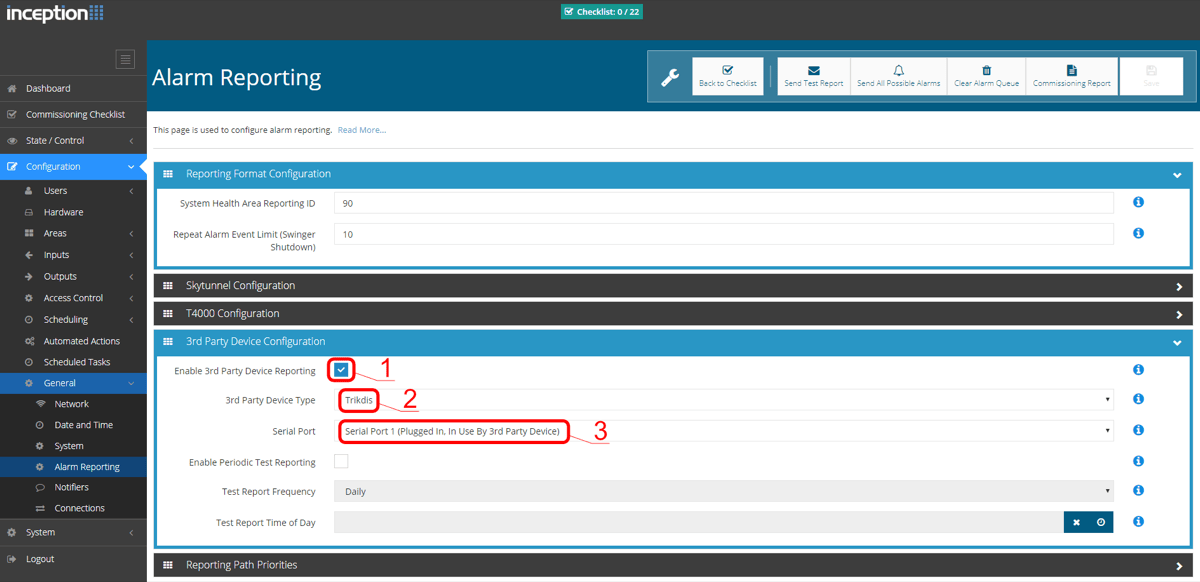

Abra la ventana de Configuración > General > Reporte de Alarmas. En la configuración de Reporte de Dispositivos de Terceras partes usted necesita ingresar:

1. Habilitar Reporte de Dispositivos de Terceras partes – seleccione esta casilla.

2. Tipo de Dispositivo de Terceras partes – establezca “Trikdis”.

3. Puerto serial – establezca “Puerto Serial 1 (conectado, en uso por un dispositivo de una Tercera parte)”.

4. Guarde la configuración y salgase de la aplicación.

4.6 Honeywell Ademco Vista¶

Siga estos pasos para los paneles Honeywell Ademco Vista-20 y Honeywell Ademco Vista-48. La versión del firmware del panel debe ser V5.3 o superior.  Con un teclado que está conectado al panel:

1. Entrar en el modo de programación. Ingrese el código del instalador [4] [1] [1] [2] y luego [8] [0] [0]. Alternativamente, encienda la fuente de alimentación del panel. En 50 segundos después de encender la fuente de alimentación, presione los botones [*] y [#] al mismo tiempo (este método puede usarse cuando se salió del modo de programación presionando el teclado [*] [9] [8]).

2. Active el envío de información de Contacto ID del evento a través de LRR. Presione [*] [2] [9] [1] [#] en el teclado.

3. Cuando use la función „Armar/Desarmar Remoto“, permita usar la segunda dirección AUI. En el teclado, presione [*] [1] [8] [9] [1] [1] [#].

4. Salga del modo de programación. En el teclado presione [*] [9] [9].

4.7 Crow¶

No es necesario programar los paneles Crow Runner 4/8 y Runner 8/16.

5. Conectado el comunicador a la app Protegus2¶

Con Protegus2, los usuarios podrán controlar su sistema de alamas de forma remota. Podrán ver el estado del sistema y recibir notificaciones sobre eventos del sistema. Protegus2 funciona con sistemas de seguridad de otras marcas, que soportan el comunicador G16.

1. Descargue y abra la aplicación Protegus2 o utilice la versión de navegador de internet: www.protegus.app:



2. Inicie sesión con su nombre de usuario y contraseña o regístrese para crear una nueva cuenta.

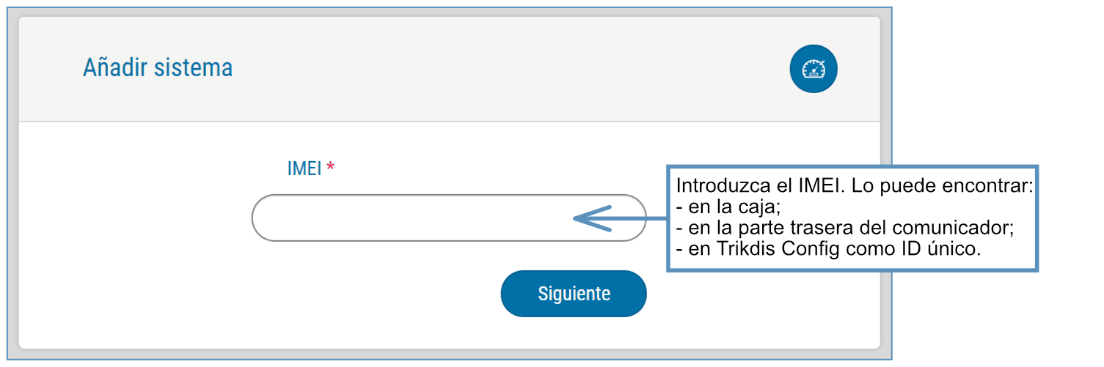

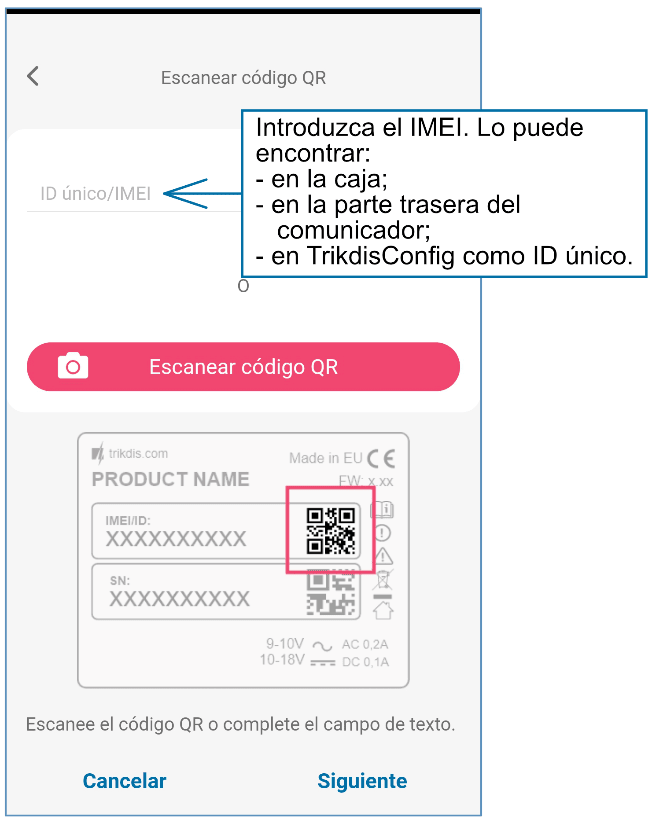

3. De clic en "Añadir nuevo sistema" e ingrese el número de G16 “IMEI/Unique ID”. Este número puede ser encontrado en el dispositivo y en la etiqueta del empaque. Haga clic en "Siguiente".

4. Ingrese el nombre del sistema. Haga clic en el botón "Siguiente".

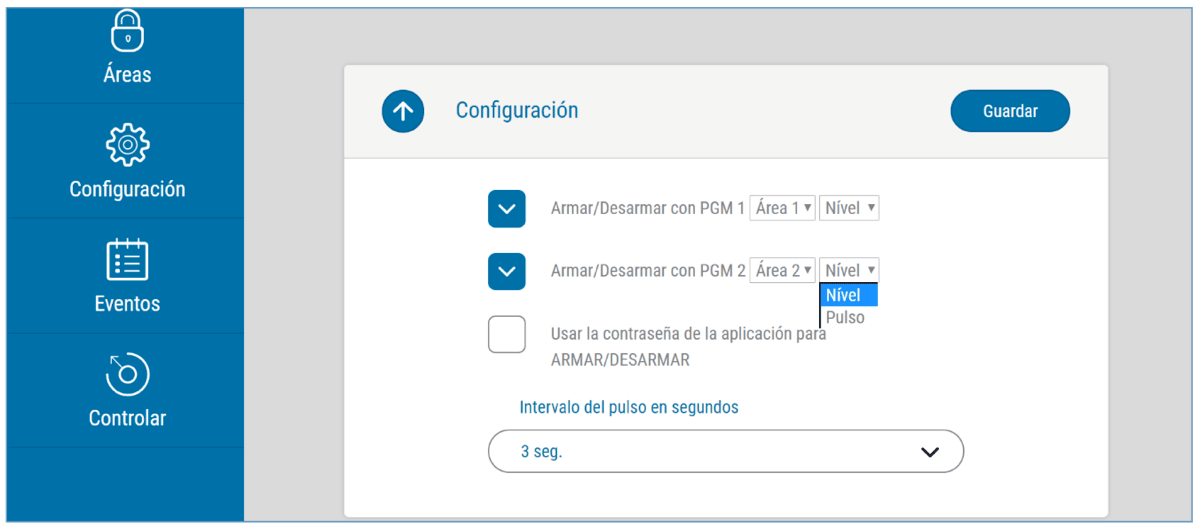

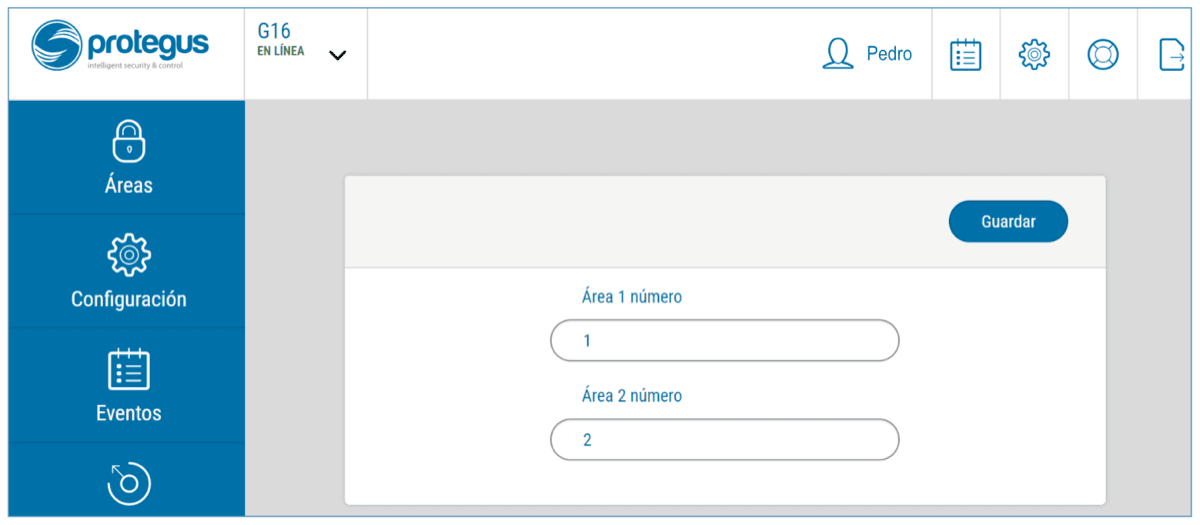

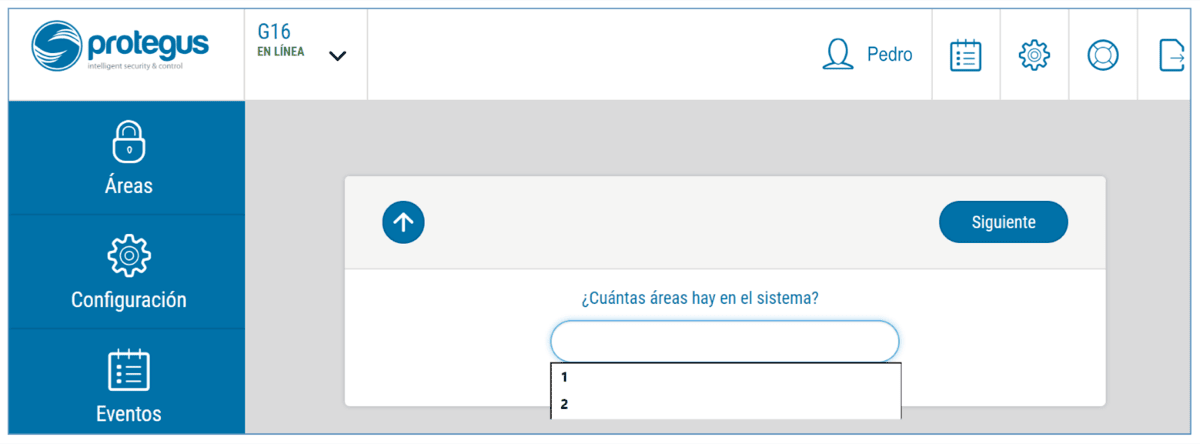

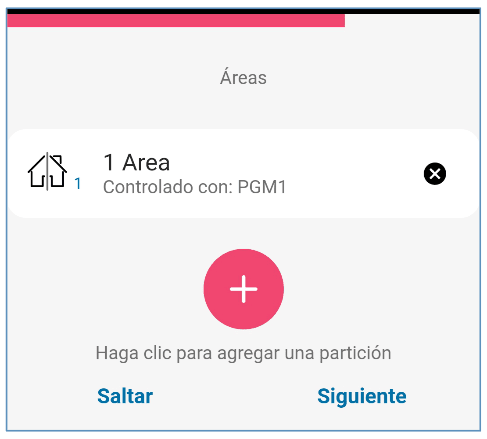

5.1 Configuraciones adicionales para armar/desarmar el sistema con la zona keyswitch¶

Siga las instrucciones de abajo si el panel de control no será controlado de forma directa, pero con la salida del G16 PGM, prendiendo/apagando el panel de control de la zona de keyswitch.

1. Haga clic en el botón "Continuar".

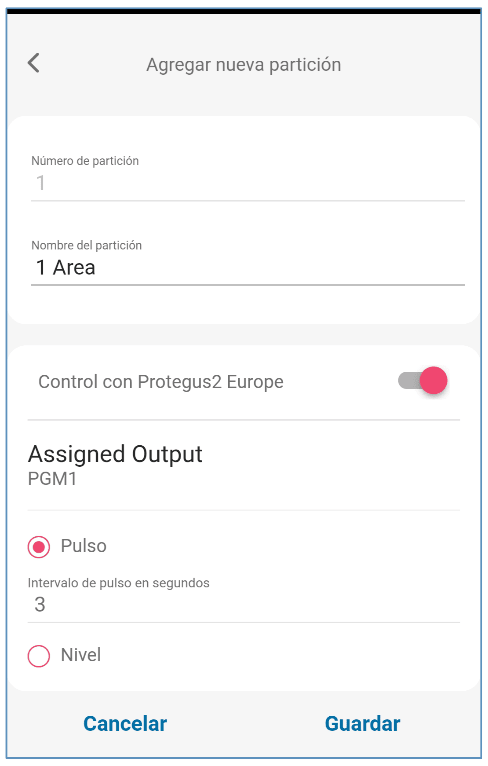

2. Ingrese "Nombre de partición". Habilite el control de salida PGM mediante la aplicación Protegus2.

3. Seleccione “Pulso” o “Nivel”, dependiendo de cómo esté configurado el tipo de zona del interruptor de llave. Si es necesario, puede cambiar el intervalo de pulso.

4. Haga clic en el botón "Guardar".

5. Si hay otra sección de alarmas de seguridad, debes hacer clic en “Haga clic para agregar una partición”. La configuración de la salida PGM es similar a la descrita anteriormente.

6. Después de completar la configuración, haga clic en el botón "Saltar".

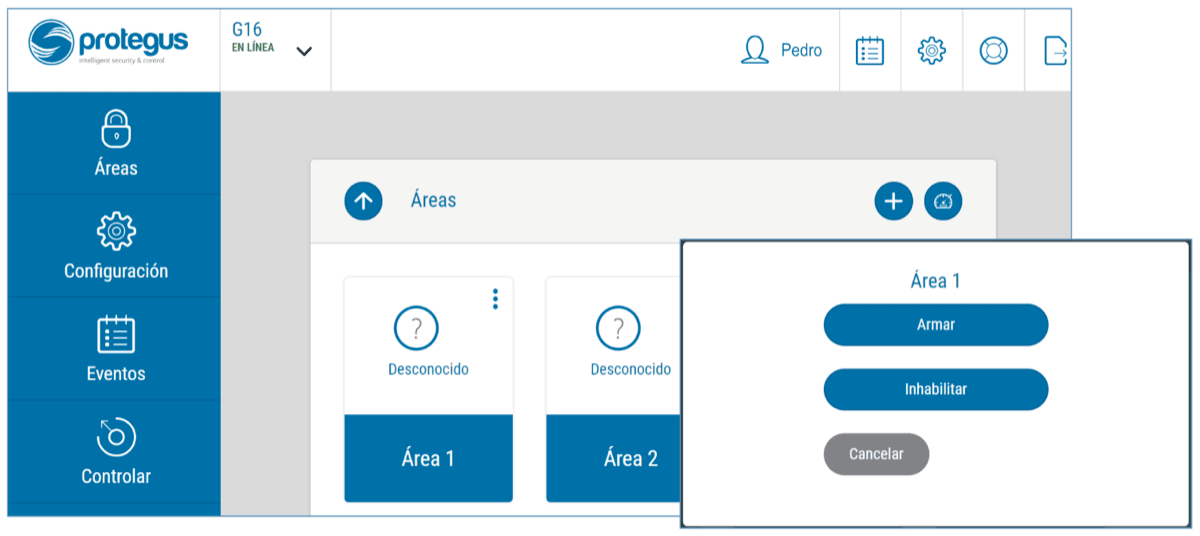

5.2 Control del sistema con Protegus2¶

1. Haga clic en el icono de estado del sistema "Desarm".

2. Protegus2 recibirá un mensaje sobre el cambio en el estado del sistema de seguridad y el ícono de estado cambiará de estado.

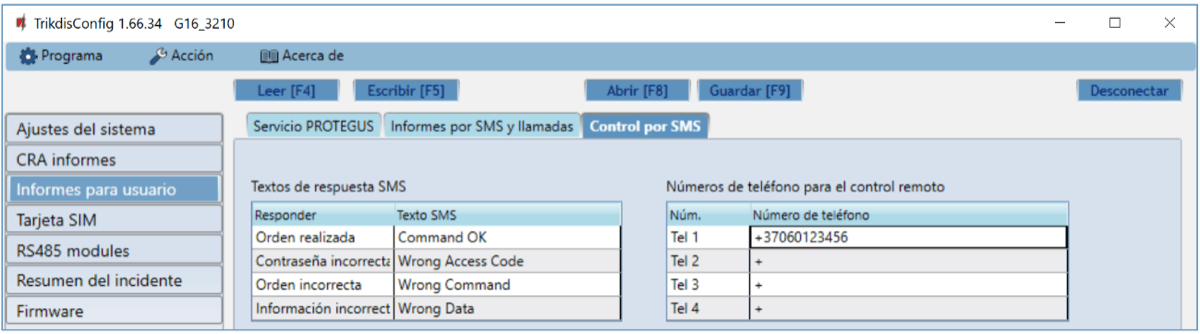

5.3 Lista de comando SMS¶

Asegúrese de que la tarjeta SIM ha sido activada y funciona, antes de usarla.

Si se usará internet móvil para enviar notificaciones a través del canal IP o a Protegus2, asegúrese de que el servicio de datos móviles esté habilitado.

6. Descripción de la ventana de TrikdisConfig¶

6.1 Barra de Estado¶

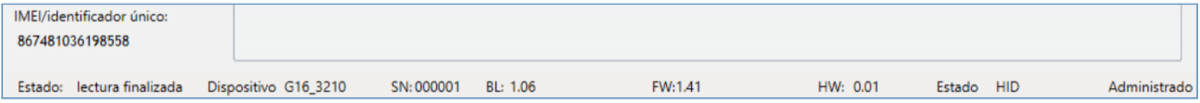

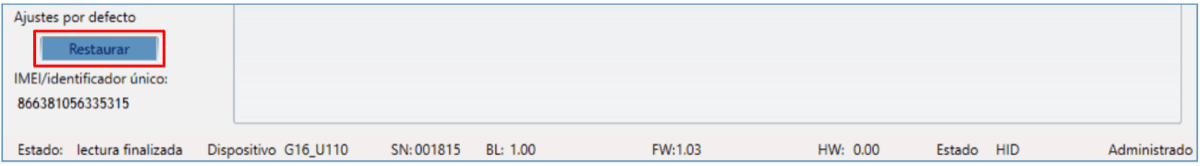

Después de conectar G16 y haciendo clic en Leer [F4], TrikdisConfig proporcionará información sobre el dispositivo conectado en la barra de estado.

Barra de Estado

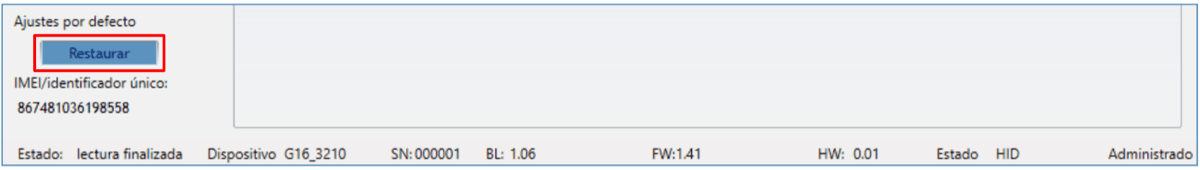

Después de pulsar Leer [F4], el programa leerá y mostrará los ajustes, que se establecen en G16. Establecerá los ajustes necesarios de acuerdo con las descripciones de las ventanas del TrikdisConfig las cuales se dan a continuación.

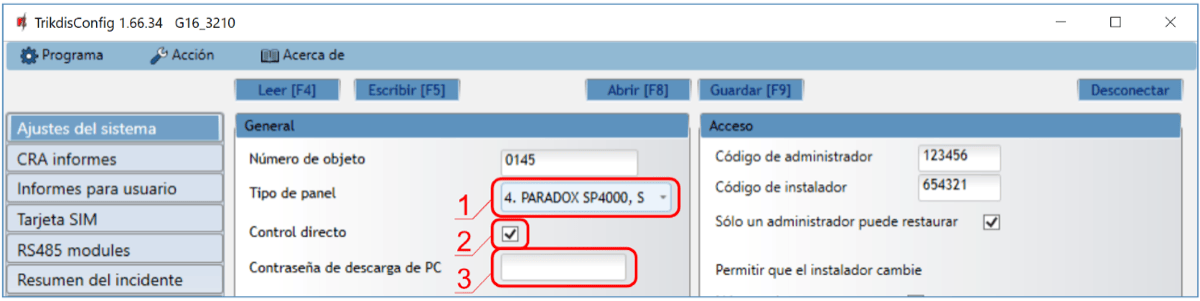

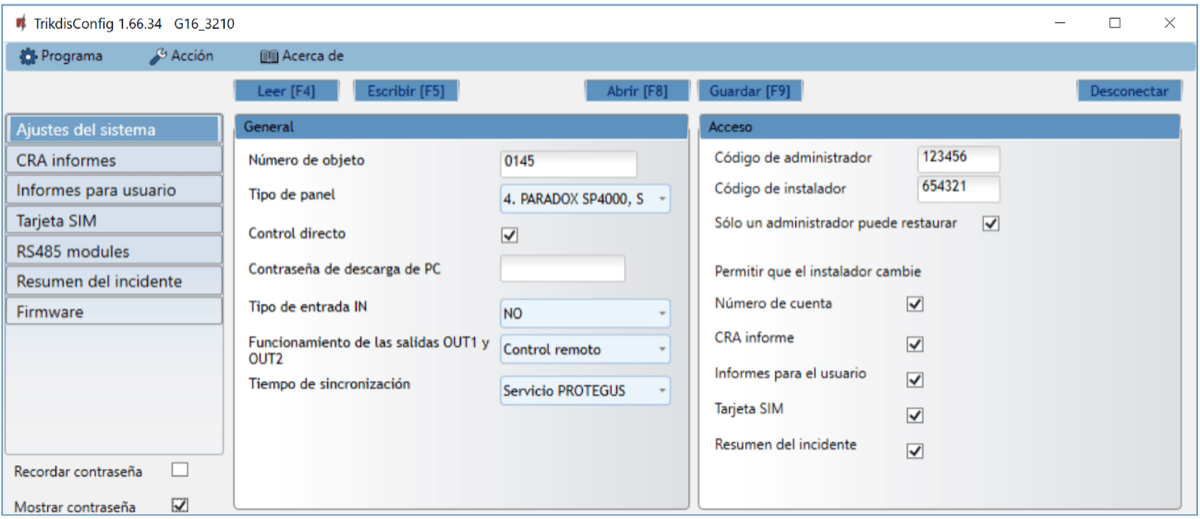

6.2 Ventana de “Ajustes del sistema”¶

Grupo de opciones “General”

• Ingrese el ID del objeto (número de 4 caracteres hexadecimales, provistos por el CRA. No utilice números de objeto FFFE, FFFF.).

• Seleccione el Tipo de panel con el que se conectará al comunicador.

• Control directo – cuando la casilla haya sido seleccionada, el G16 controlará de forma remota y directa el panel de control. Esta opción será visible sólo para los paneles controlados de forma directa. Para un control directo de los paneles de control, usted necesita cambiar la configuración del panel, como se describe en la sección 4, “Programando el panel de control para leer eventos y control directo”.

• Contraseña de descarga de PC – para tener un control directo de los paneles de control de Paradox y Texecom usted deberá ingresar la contraseña PC/UDL. Debe ser igual a la contraseña que fue ingresada en el panel de control. El cómo cambiar la contraseña está descrito en la sección 4 “Programando el panel de alarma para leer eventos y tener control directo”.

• Tiempo de sincronización – establezca el tiempo de sincronización (el comunicador usará el tiempo del servidor seleccionado).

Grupo de opciones de “Acceso”

Al configurar el comunicador G16 hay dos niveles de acceso para el administrador e instalador:

• Código de administrador – permite el acceso a los campos de configuración.

• Código de instalador – acceso limitado para configurar el comunicador.

• Sólo un administrador puede restaurar - si esta casilla ha sido seleccionada, las configuraciones de fábrica pueden ser restauradas con tan sólo ingresar el código del administrador.

• Permitir que el instalador cambie – puede especificar que opciones pueden ser cambiadas por el instalador.

6.3 Ventana de “CRA informes”¶

Pestaña de parámetros “CRA ajustes”

Los eventos pueden ser enviados a través de varios canales de comunicación. Los primeros y segundos canales de comunicación pueden ser operados de forma simultánea y el comunicador puede enviar eventos a dos receptores al mismo tiempo. El canal de respaldo puede ser asignado para los primeros y segundos canales, los cuales serán usados cuando la conexión al canal primario es interrumpida.

La comunicación está codificada y está protegida por una contraseña. El receptor TRIKDIS es requerido para recibir y enviar información de evento a los software de monitoreo.

• Para conectarse a través de IP – software receptor IPcom Windows/Linux, hardware IP/SMS receptor RL14 o receptor multicanal RM14.

• Para recibir mensajes SMS – hardware IP/SMS receptor RL14, receptor multicanal RM14 o receptor SMS GM14.

• Lac comunicación SMS es particularmente útil como canal de respaldo, porque funciona aún cuando no hay conexión de internet móvil. No recomendamos el SMS como canal primario.

Grupo de opciones del “Canal de comunicación principal”

• Modo – seleccione que método de conexión será usado: IP o SMS.

• Protocolo – seleccione en que tipo de código serán enviados los eventos: TRK (a receptor TRIKDIS), DC-09_2007 o DC-09_2012 (a receptores universales), TL150 (para los receptores de SUR-GARD).

• Clave de cifrado TRK – Ingrese la llave de encriptación que está establecida en el receptor.

• Dominio o IP – ingrese la dirección del dominio o IP del receptor.

• Puerto – ingrese el número del puerto de la red.

• TCP o UDP – seleccione en que protocolo (TCP o UDP) deberían ser enviados los eventos.

• Número de teléfono (sólo mensajes SMS) – ingrese el número de teléfono para enviar los mensajes SMS codificados al receptor GM14 SMS de TRIKDIS. El número de teléfono debe empezar con el código de su país (por ejemplo. 370xxxxxxxx).

Grupo de opciones de “Segundo canal”

Los eventos de este canal son transmitidos en paralelo con el primer canal. Cuando el segundo canal es habilitado, los eventos pueden ser enviados de forma simultanea por dos receptores (por ejemplo., estaciones de monitoreo local y centralizado) Las opciones del canal paralelo son las mismas que las descritas anteriormente.

Grupo de opciones de “Modo del canal de reserva”

Habilite el modo de respaldo de canal para enviar eventos a través de canales de respaldo si la conexión se ha perdido. Las opciones de los canales de respaldo son las mismas que las descritas arriba.

Número SMS de respaldo de reporte

Los mensajes SMS de respaldo son enviados cuando no pueden ser transmitidos a través del primer y el segundo canal, y también a través del canal de respaldo. Es especialmente útil porque funciona aun cuando no hay conexión IP en la red móvil del operador.

Este canal es operacional cuando el modo de IP es establecido en el primero canal y en su canal de respaldo.

Las notificaciones SMS serán enviadas al CRA del receptor SMS: 1) Inmediatamente después de la primera vez que empieza a funcionar; y 2) si la conexión TCP/IP o UDP/IP es interrumpida en el primer canal y en el canal de respaldo.

• Informe por SMS de reserva – ingrese el número de teléfono para el CRA del receptor GM14 de TRIKDIS. El número de teléfono debe empezar con el código de su país (por ejemplo., 370xxxxxxxx).

Pestaña de “Ajustes”

Grupo “Ajustes”

• Periodo de prueba – el periodo de evento de PRUEBA para la prueba de la conexión. Los eventos de prueba son enviados como mensajes de Contacto ID y son reenviados al software de monitoreo.

• Periodo de ping IP – periodo para enviar corazonadas PING internas. Estos mensajes sólo son enviados a través del canal GPRS. El receptor no reenviara los mensajes PING al software de monitoreo para evitar sobre cargarlo. Las notificaciones sólo serán enviadas al software de monitoreo si el receptor falla en recibir los mensajes PING del dispositivo dentro de un lapso de tiempo establecido.

Por defecto, la notificación de “Conexión perdida” será transmitida al software de monitoreo si el mensaje PING no es recibido en el receptor en tiempos mayores al establecido en el dispositivo. Por ejemplo, si el PING es establecido para 3 minutos, el receptor transferirá la notificación de “Conexión perdida” si no recibe un PING en los próximos 9 minutos.

Las corazonadas de PING mantienen la sesión activa de comunicación entre el dispositivo y el receptor. Una sesión activa es requerida para conexiones remotas, control y configuración del dispositivo. Recomendamos establecer un periodo de PING no mayor a 5 minutos.

• Ir al canal de reserva después de... intentos – indica el número de intentos fallidos al tratar de enviar el mensaje a través del canal primario. Si es dispositivo falla en la transmisión un número específico de veces, el dispositivo se conectará para transmitir el mensaje a través del canal de Respaldo.

• Volver a principal después – tiempo en el que después el G16 intentará reconectarse y transmitir mensajes a través de un canal Primario.

• DNS1, DNS2 – (Sistema de Nombre de Dominio) identifica el servidor que especifica la dirección IP del dominio. Usada cuando el dominio está establecido en el campo de canal de comunicación de Dominio o IP (no dirección IP). Las opciones por defecto son direcciones de servidores DNS establecidas por Google.

Grupo de opciones de “Configuración DC-09”

Las opciones son mostradas cuando el protocolo DC-09_2007 o DC-09_2012 es establecido en el campo de Protocolo del canal de comunicación para enviar eventos a los receptores universales.

• ID de objeto en DC-09 – ingrese el número del objeto. Si la codificación DC-09 es seleccionada, el número del objeto ingresado en el campo será usado. Se puede ingresar un número hexadecimal de 3 a 16 caracteres. El número es provisto por el centro de recibimiento de alarmas.

• Núm. de línea DC-09 – ingrese el número de línea en el receptor.

• Núm. de receptor DC-09 - ingrese el número del receptor.

6.4 Ventana de “Informes para usuario”¶

“Pestaña de la “Servicio Protegus”

• Activar conexión – permita que el comunicador se conecte a la nube de Protegus2.

• Código de accesso a Protegus – aquí puede cambiar la contraseña para conectarse al servidor de Protegus2 (por defecto esta es – 123456). Si la contraseña ha sido cambiada usted tendrá que reingresarla cuando agregue el sistema en la app de Protegus2. Esta es una medida de seguridad adicional.

Grupo de “Informes por SMS y llamadas”

Las notificaciones sobre los eventos del sistema pueden ser transmitidas a los celulares de los usuarios a través de mensajes SMS o llamadas telefónicas.

• Nombre del objeto – del nombre para el sistema en el cual se encuentra conectado el comunicador. Cada notificación SMS será transmitida con el nombre del objeto.

• Lenguaje SMS – seleccione el idioma requerido para las notificaciones SMS (los mensajes SMS pueden ser enviados en diferentes caracteres).

• “Números telefónicos para informes por SMS/Llamadas” – ingrese hasta 4 números de teléfono de usuarios para enviar mensajes de eventos o hacer llamadas. Los números de teléfono deben empezar con el código del país, por ejemplo +370xxxxxxxx, 00370xxxxxxxx o 370xxxxxxxx.

• Tablas “Nombre de área”, “Nombre de usuario”, Nombre de zona” – cada usuario, zona o área podrían tener un nombre que serán usados en mensajes SMS de evento. Ingrese el número del usuario, zona o área en la tabla apropiada e ingrese el nombre a un lado del número.

• Tabla de Evento CID – usted puede cambiar los números de teléfono para enviar notificaciones de evento o hacer llamadas sobre cada evento registrado.

Puede cambiar los textos por mensajes SMS de eventos base, cambiar el código del ID de contacto (CID) e ingresar nuevos eventos con descripciones.

Pestaña de “Control por SMS”

Puede enviar comando SMS al comunicador que controlará las funciones básicas del dispositivo.

• “Texto de Respuesta SMS” – usted puede cambiar el texto del SMS que el dispositivo enviará cuando recibe un comando.

• “Números de teléfono para el control remoto” – usted puede ingresar los números de teléfono para enviar comandos al dispositivo. El dispositivo recibirá y ejecutará estos comandos.

6.5 Ventana de “Tarjeta SIM”¶

Grupo de opciones de la “Tarjeta SIM”

• Pin de la tarjeta SIM – Ingrese el código PIN de la tarjeta SIM. Este código puede ser deshabilitado al insertar la tarjeta SIM en el celular.

• APN – ingrese el APN (Nombre de Punto de Acceso). Es requerido para conectar el comunicador al internet. El APN puede ser encontrado en el sitio web del operador de la tarjeta SIM (el “Internet” es universal y funciona en muchas redes de los operadores.

• Usuario - contraseña: ingrese el nombre de usuario y la contraseña para APN si es necesario.

• Contraseña – si se requiere, ingrese el nombre de usuario (inicio de sesión) y contraseña para conectarse a internet.

• Prohibir la conexión cuando se detecta roaming – usted puede usar esta función cuando el sistema de seguridad está instalado cerca de la frontera de un país. Esta función previene que el comunicador opere en la red GSM de otro país.

6.6 Ventana de “IN/OUT“¶

El comunicador tiene 3 terminales universales (entrada/salida). La tabla puede configurar el modo de funcionamiento del terminal (Apagado, IN, OUT). La entrada debe especificar el tipo de circuito a conectar NC, NO, NO / EOL, NC / EOL, NO / DEOL, NC / DEOL.

Se pueden conectar sensores adicionales a las entradas del comunicador. Cuando se activa el sensor, el comunicador enviará un mensaje de evento. A la entrada se le asigna un código de Contact ID, que se enviará a CRA y Protegus2.

• Activar – verifique los campos del evento donde se enviarán los mensajes a CRA y Protegus2.

• E/R – especifique la condición de envío del evento interno del comunicador (Evento o Restaurar).

• CID – código de evento.

• Part. – ingrese el número de área que se enviará cuando ocurra el evento interno y se reinicie el sistema.

• Zona - ingrese el número de zona que se enviará cuando ocurra el evento interno y el sistema se reinicie.

6.7 Ventana de “RS485 modules” (solo para comunicadores 3G/4G)¶

El comunicador se puede conectar a expansores iO-8 (agregando contraladas entradas/salidas adicionales), módulo WiFi W485 o módulo "Ethernet" E485. Los módulos conectados deben ser agregados en la tabla "Modules list".

Grupo de opciones de “Modules list”

• ID – número del módulo en la lista.

• Tipo de Módulo – seleccione el módulo que usted utiliza de la lista de módulos.

• Serial Núm. – número compulsorio de 6 dígitos, el cual está indicado en la etiqueta en la cuja del módulo y en el paquete.

Vaya a los RS485 modules → Module 1.

Pestañas “Module 1”

Después de añadir el expansor al comunicador como se ha descrito en el párrafo anterior, en la ventana de los RS485 modules aparecerá una nueva pestaña con los ajustes de este módulo. A la pestaña se le asignará un número. A continuación se describen los ajustes para los expansores de las series iO-8, para el módulo WiFi W485, para el módulo Ethernet E485.

6.7.1 Ventana de ajustes del expansor iO-8 (solo para comunicadores 3G/4G)¶

El expansor iO-8 tiene 8 contactos de terminal universales (entrada/salida). Se pueden conectar hasta cuatro expansores iO-8.

• Recuento de entrada - seleccione el número de contactos de la terminal que deben configurarse en modo de entrada (IN). El resto de los contactos de la terminal se convertirán en salidas (OUT).

Los ajustes para las salidas controlables se establecen directamente en la aplicación Protegus2. Allí se puede asignar una salida para armar/desarmar el sistema de alarma o para el control remoto de los dispositivos.

En la tabla se pueden asignar entradas de eventos de Contacto ID y códigos de restauración. Después de que se activa la entrada, el comunicador enviará un evento con el código de evento establecido al receptor en el CRA, a la aplicación Protegus2 y vía SMS (al número de teléfono del usuario).

Código de evento de Contacto ID:

• Activar - permite la transmisión de mensajes cuando se activa la entrada.

• E/R - elija qué tipo de evento se enviará cuando se active la entrada, Evento o Restaurar.

• CID - asigne un código de evento de ID de contacto a la entrada.

• Part. - asigne la partición (área) a la entrada. Esta se ajusta automáticamente: si el número de módulo es 1, la superficie es 91; si el número de módulo es 4, la superficie es 94.

• Zona - establezca el número de zona para la entrada.

Código de restauración de Contacto ID:

• Activar - permite la transmisión de mensajes cuando se restaura la entrada.

• E/R - elija qué tipo de evento se enviará cuando se restaure la entrada, Restaurar o Evento.

• CID - asigne un código de restauración del ID de contacto a la entrada.

• Part. - asigne la partición (área) a la entrada. Esta se ajusta automáticamente: si el número de módulo es 1, la superficie es 91; si el número de módulo es 4, la superficie es 94.

• Zona - establezca el número de zona para la entrada.

• Número de objeto - al IN se le puede asignar un número de objeto, que será diferente del número de objeto del comunicador G16.

• Tipo de entrada - seleccione el tipo de entrada (NO o NC).

Para que los clientes reciban mensajes SMS o llamadas anunciando los activadores de la entrada, introduzca el código de evento de Contacto ID que se asigna a la entrada de la tabla en la pestaña “Informes por SMS y llamada”.

6.7.2 Ventana de configuración del módulo WiFi W485 (solo para comunicadores 3G/4G)¶

• DHCP Modo - modo del módulo WiFi para registrarse en la red (manual (Estática) o automático (DHCP)).

• IP estática - dirección IP estática para cuando se establece el modo de registro manual.

• Subnet mask - máscara de subred para cuando se establece el modo de registro manual.

• Predeterminado gateway - dirección de Puerto de enlace para cuando se establece el modo de registro manual.

• WiFi SSID nombre - nombre de la red WiFi a la que se conectará el W485.

• WiFi SSID contraseña - contraseña de red WiFi.

En la tabla, puede asignar el evento de Contacto ID y códigos de restauración al evento de error del bus de datos RS485. Cuando se interrumpe o restablezca la conexión entre el W485 y el G16, el G16 enviará un mensaje con el código CID asignado al CRA y a la aplicación Protegus2.

Ventana de configuración del módulo ethernet E485 (solo para comunicadores 3G/4G)

• DHCP Modo - modo del módulo Ethernet para registrarse en la red (manual (Estática) o automático (DHCP)).

• IP estática - dirección IP estática para cuando se establece el modo de registro manual.

• Subnet mask - máscara de subred para cuando se establece el modo de registro manual.

• Predeterminado gateway - dirección de Puerto de enlace para cuando se establece el modo de registro manual.

En la tabla, puede asignar el evento de Contacto ID y códigos de restauración al evento de error del bus de datos RS485. Cuando se interrumpe o restablezca la conexión entre el E485 y el G16, el G16 enviará un mensaje con el código CID asignado al CRA y a la aplicación Protegus2.

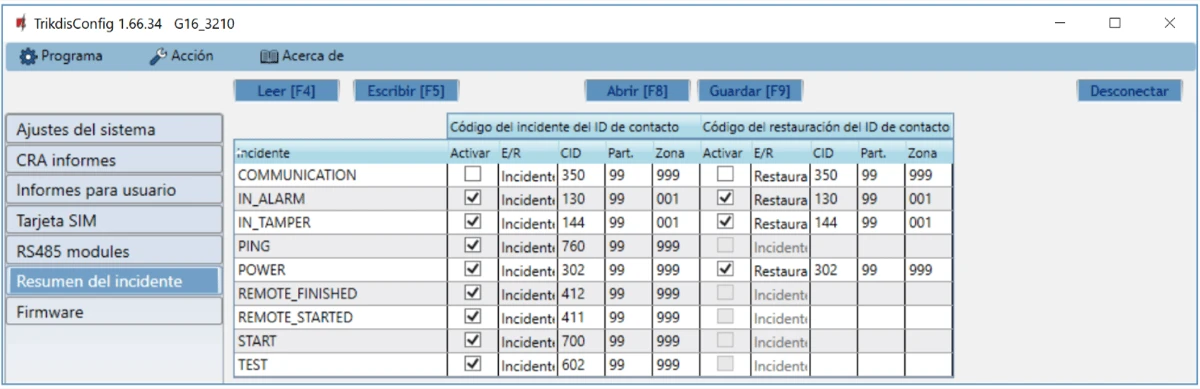

6.8 Ventana de “Resumen del incidente”¶

Esta ventana le permitirá prender, apagar y modificar los mensajes internos enviados por su dispositivo. Deshabilitar el mensaje interno en esta ventana prevendrá que sea enviado a pesar de otras opciones.

• COMMUNICATION – mensaje de falla de comunicación entre el panel de control y G16.

• POWER – aviso de baja tensión de red.

• REMOTE_FINISHED – mensaje sobre desconexión de configuración remota con TrikdisConfig.

• REMOTE_STARTED – mensaje de inicio de sesión remoto para configurar G16 con TrikdisConfig.

• START – mensaje sobre la conexión del G16 a la red.

• TEST – mensaje de prueba periódica.

• Activar – marque la casilla para habilitar el envío de mensajes.

Puede cambiar el código de identificación de contacto para cada evento, así como el número de zona y área que se informará.

6.9 Restablecer la configuración de fábrica¶

Para restablecer el comunicador a la configuración de fábrica, presione el botón Restaurar en TrikdisConfig.

7. Configuración Remota¶

1. En su PC abra el software de configuración de TrikdisConfig.

2. En la sección de acceso remoto ingrese el IMEI/número único de ID. Este número puede ser encontrado en el dispositivo y en la etiqueta del empaque.

3. (Opcional) en el espacio del nombre de Sistema ingrese el nombre deseado para el comunicador.

4. Presione Configuración.

5. En la nueva ventana de clic en Leer [F4].

6. A petición, ingrese el código del administrador o instalador. Para guardar la contraseña, seleccione “Recordar contraseña” en la ventana principal.

7. Establezca las opciones deseadas y presione Escribir [F5].

8. Desempeño de la Prueba del Comunicador¶

Después de que la configuración y la instalación hayan sido completadas, lleve a cabo una prueba de sistema:

Genere un evento:

1. Generar un evento:

• Armando y desarmando sistemas de seguridad.

• Activando una alarma de zona cuando el sistema de seguridad esté armado.

2. Asegúrese de que el evento llegue al CRA y/o sea recibido en la aplicación de Protegus2.

3. Active la entrada del comunicador y verifique que los usuarios reciban mensajes de eventos.

4. Active las salidas del comunicador de forma remota y asegúrese de que las salidas se activen y que los usuarios reciban mensajes de eventos.

5. Para probar una entrada del comunicador, actívelos de forma remota y asegúrese de que los mensajes correctos lleguen a los usuarios, y que la salida se active como debe.

6. Si el panel de control será controlado de forma remota, arme/desarme el sistema de seguridad de forma remota al usar la app Protegus2.

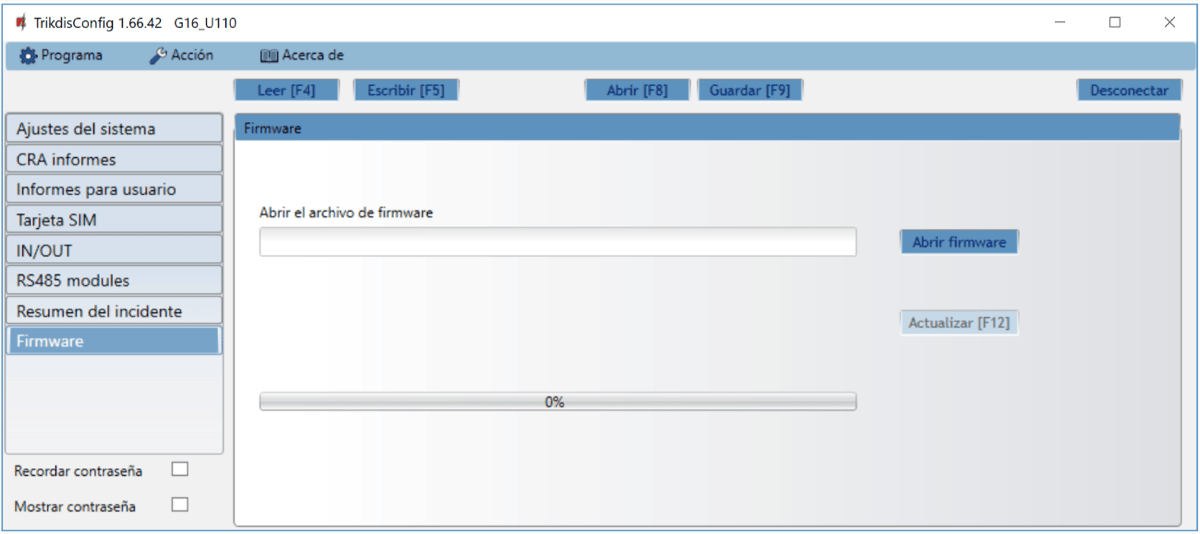

9. Actualización del firmware¶

El firmware del comunicador puede ser actualizado o cambiado de forma manual. Después de una actualización, el comunicador mantendrá cualquier opción establecida. Cuando escriba el firmware de forma manual, este puede ser cambiado a una versión más reciente o antigua. Para actualizar:

1. Abra TrikdisConfig.

2. Conecte el comunicador a través de cable USB a la computadora o conéctese al comunicador de forma remota.

   • Si existe una versión más nueva del firmware, el software ofrecerá descargar el archivo de la versión más nueva del firmware.

3. Seleccione la parte de Firmware del menú.

4. Presione Abrir firmware y seleccione el archivo de firmware requerido.

   • Si no tiene el archivo, el archivo de la versión más nueva del firmware puede ser descargado por usuario registrado desde www.trikdis.com, bajo la sección de descargar del comunicador G16.

5. Presione Actualizar [F12].

6. Espere a que se complete la actualización.

10. Requerimientos de Seguridad¶

El sistema de alarma de seguridad deberá ser instalado y mantenido por personal calificado.

Antes de la instalación, por favor lea con cuidado este manual, para poder evitar cualquier error que lleve al mal funcionamiento o incluso daño del equipo.

Desconecte la fuente de alimentación antes de hacer cualquier conexión eléctrica.

Los cambios, modificaciones o reparaciones no están autorizadas por el fabricante, y esto eliminará sus derechos a una garantía.

Por favor actúe de acuerdo a sus reglas locales y no se deshaga de su sistema de alarma sin uso o sus componentes con otro desecho normal de su casa.

11. Anexo¶

El comunicador puede funcionar con un receptor SUR-GARD. El comunicador recibidos desde panel de alarma los códigos de Contacto ID convierte a códigos SIA.

Tabla de conversión de los códigos Contacto ID a código SIA
