DSC PC585 con GT/GT+/GET configuración rápida

Pasos breves de cableado y programación para conectar el comunicador GT/GT+/GET al panel DSC PC585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020) usando KeyBus, y luego añadir el sistema a Protegus2. Use esto junto con los manuales completos para otros ajustes. (Las etiquetas de terminal pueden variar ligeramente entre GT/GT+/GET, pero las conexiones son las mismas.)

Precaución

La instalación y el servicio deben ser realizados solo por personal cualificado. Desconecte la alimentación antes de cablear. Los cambios no autorizados anulan la garantía.

1. Requisitos

  1. Firmware GT/GT+/GET 1.21, SIM insertada, PIN deshabilitado, plan de datos activo.
  2. Panel DSC PC585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020) con acceso al teclado (código de instalador disponible).
  3. Número de cuenta CMS si reporta a CMS.
  4. Cuenta de empresa/instalador de Protegus2 y IMEI del comunicador.

2. Cableado

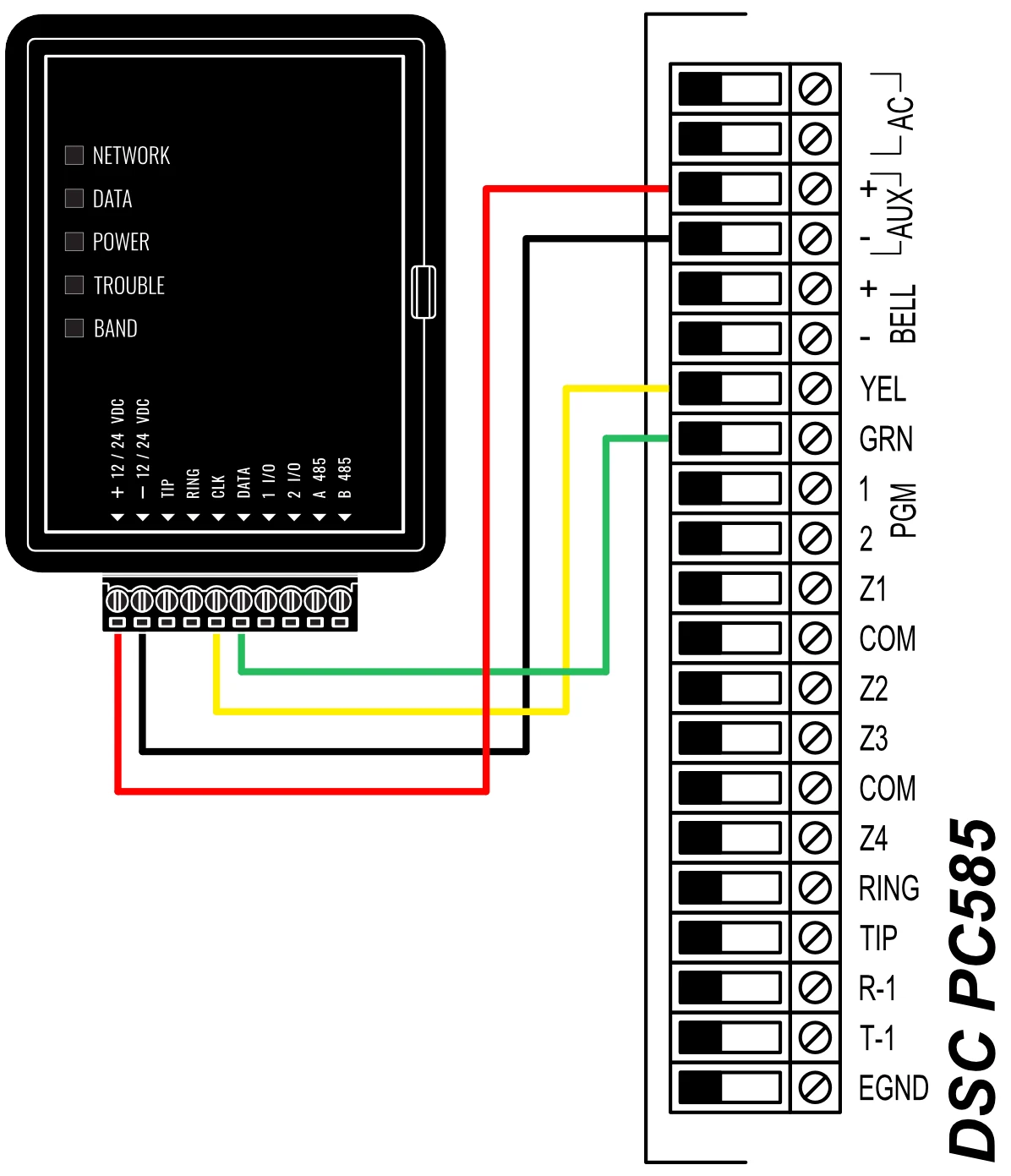

Siga el esquema de abajo para conectar el comunicador al panel:

Terminal GT/GT+/GET Panel DSC Notas
+12V DC/-12V DC +AUX/-AUX Alimentación del comunicador
CLK/DATA YEL/GRN KeyBus

GT+ dsc pc585 prijungimo schema ENG 2026 01 06

Los paneles DSC no necesitan programarse.

3. Añadir sistema a Protegus2

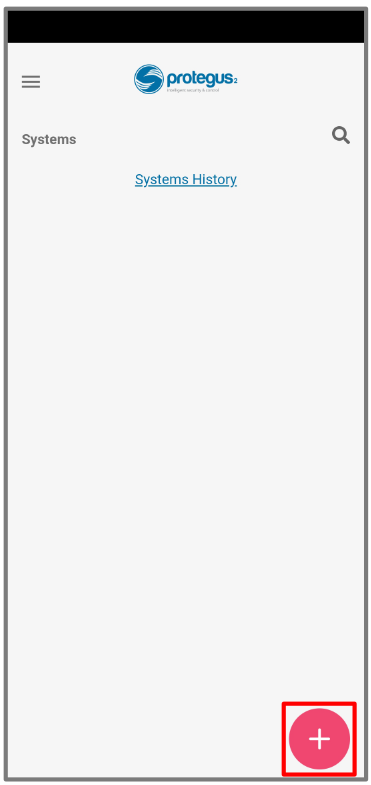

Paso 1. Pulse Agregar nuevo sistema. Agregar nuevo sistema

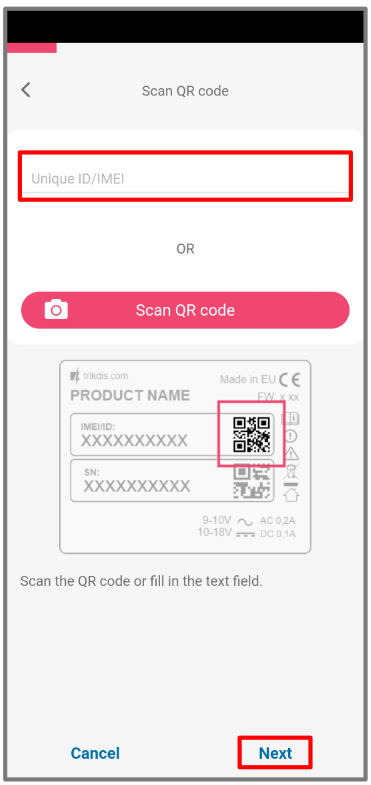

Paso 2. Introduzca el IMEI del comunicador, pulse Siguiente. Agregar nuevo sistema

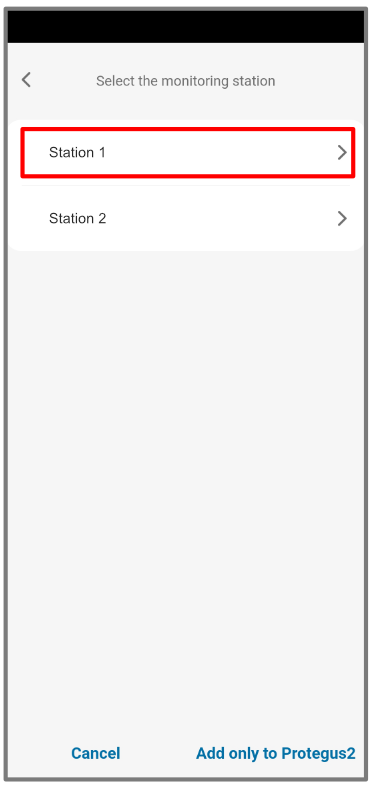

Paso 3. Seleccione la empresa de seguridad. Agregar nuevo sistema

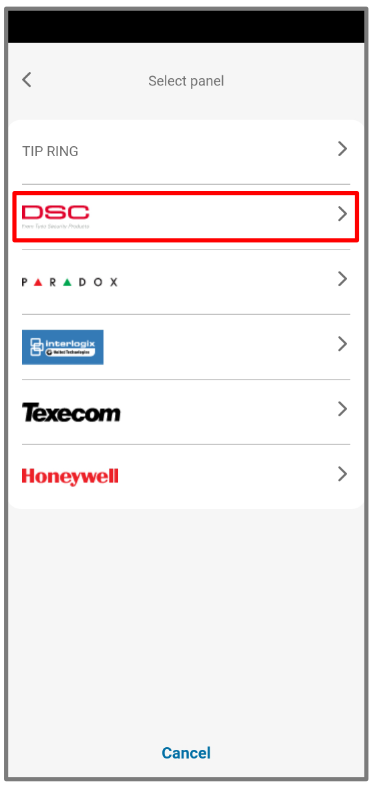

Paso 4. Elija DSC. Agregar nuevo sistema

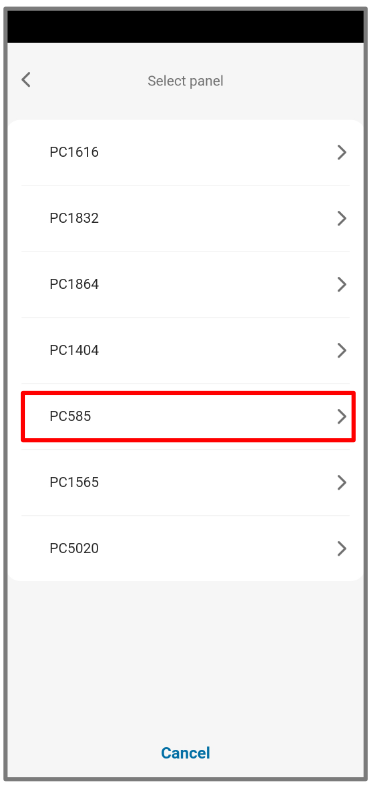

Paso 5. Elija PC 585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020). Agregar nuevo sistema

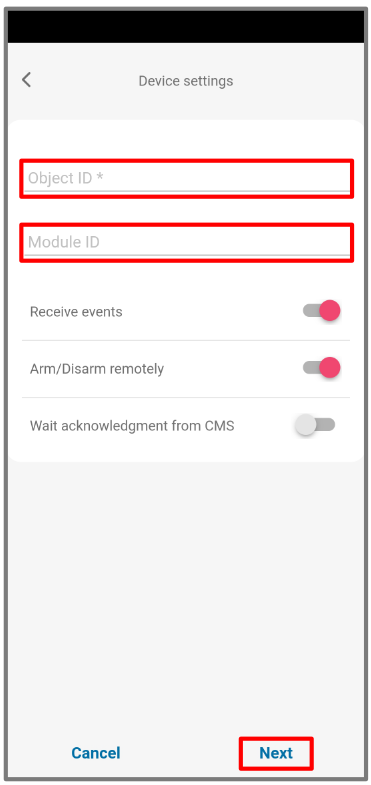

Paso 6. Introduzca Object ID y Module ID, pulse Siguiente. Agregar nuevo sistema

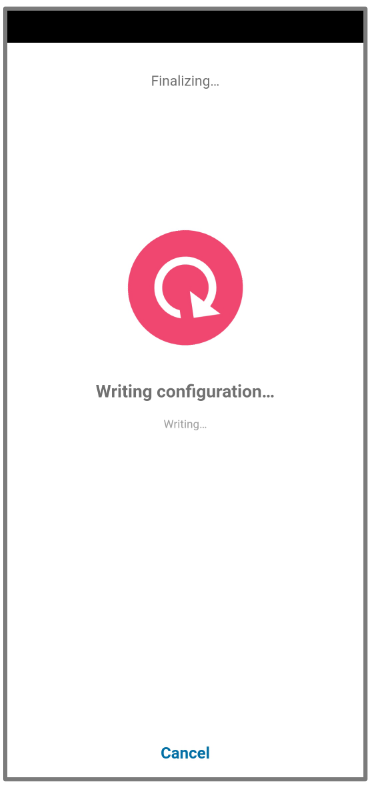

Paso 7. Espere mientras se escriben los datos. Agregar nuevo sistema

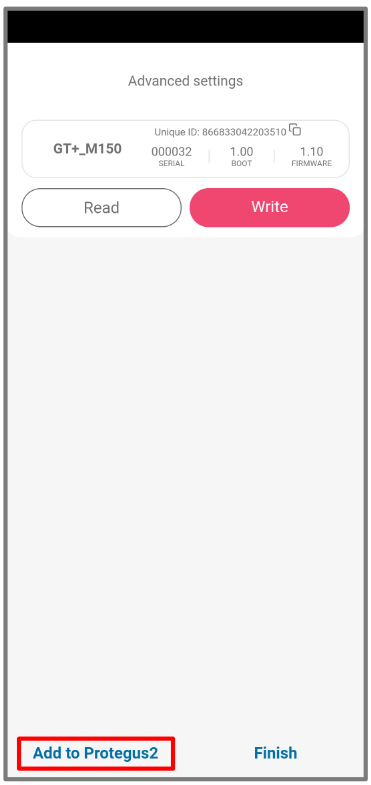

Paso 8. Pulse Agregar a Protegus2. Agregar nuevo sistema

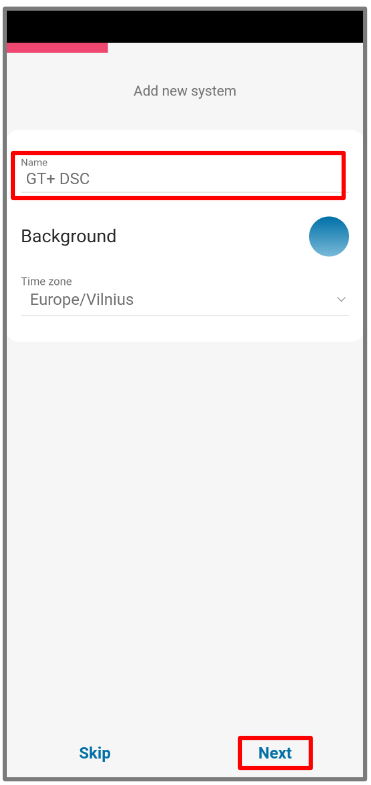

Paso 9. Introduzca el Nombre del sistema, pulse Siguiente. Agregar nuevo sistema

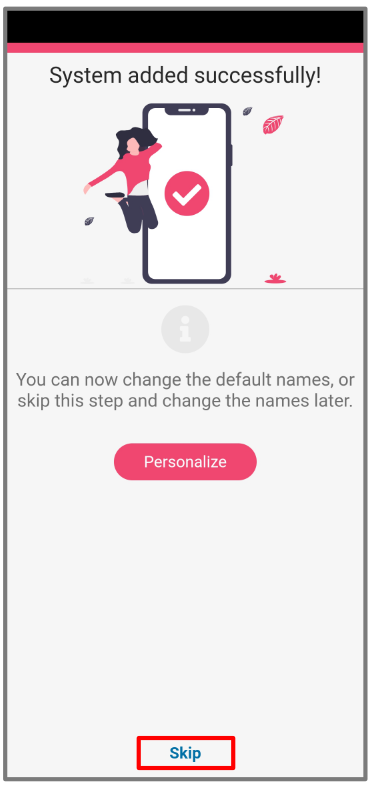

Paso 10. Pulse Saltar. Agregar nuevo sistema

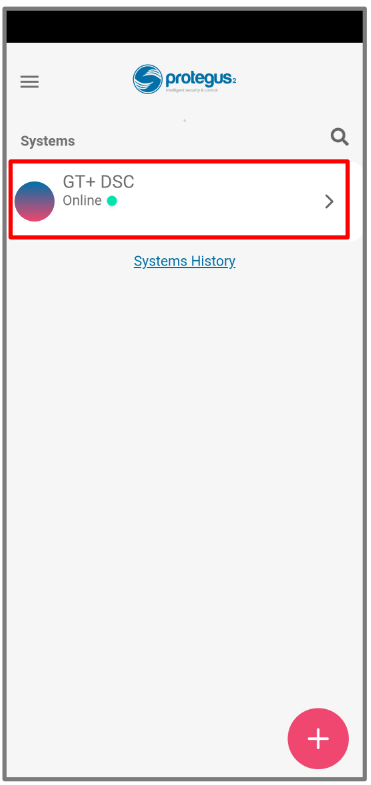

Paso 11. Pulse sobre el sistema. Agregar nuevo sistema

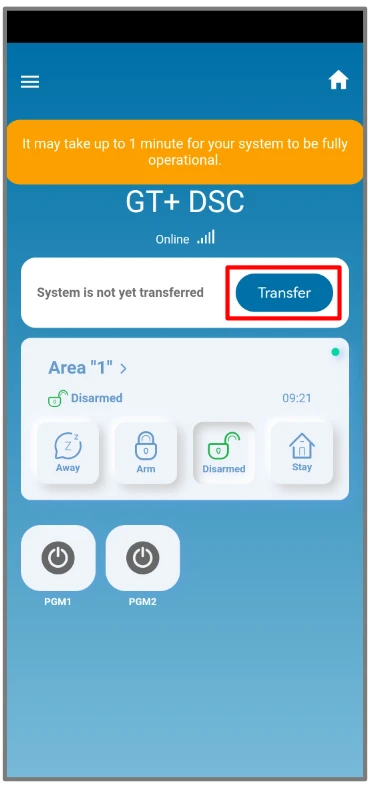

Paso 12. Espere 1 minuto para completar y pulse Transferir. Agregar nuevo sistema

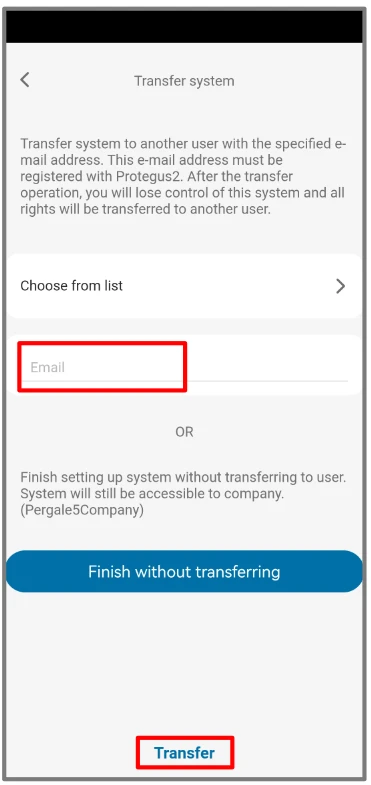

Paso 13. Introduzca el correo electrónico del usuario al que el instalador transferirá el sistema. Pulse Transferir. Agregar nuevo sistema

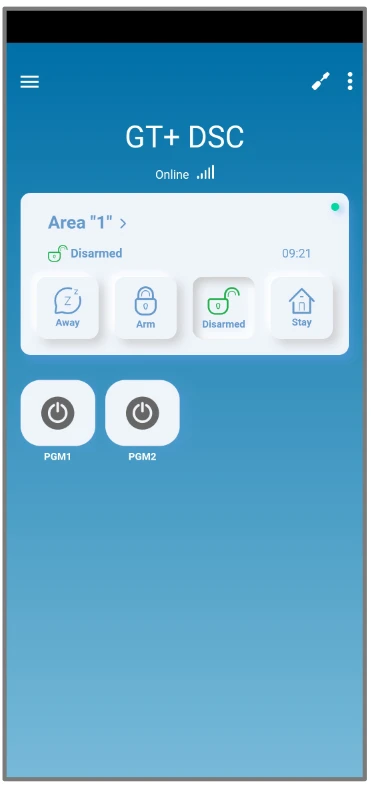

Paso 14. El sistema aparecerá en Protegus en el teléfono del usuario. Agregar nuevo sistema

Consejo

Después de completar la configuración y la instalación realice una comprobación del sistema:

  1. Cree un evento:
  • armando/desarmando el sistema con el teclado del panel de control.
  • provocando una alarma de zona cuando el sistema de seguridad está armado.
  1. Asegúrese de que el evento llegue al CMS (Central Monitoring Station) y a la aplicación Protegus2.
