Interlogix NX-8V2 con GT/GT+/GET configuración rápida¶
Pasos breves de cableado y programación para conectar el comunicador GT/GT+/GET al panel Interlogix NX-8V2 usando KeyBus, y luego añadir el sistema a Protegus2. Use esto junto con los manuales completos para otros ajustes. (Las etiquetas de terminal pueden variar ligeramente entre GT/GT+/GET, pero las conexiones son las mismas.)
Precaución
La instalación y el servicio deben ser realizados solo por personal cualificado. Desconecte la alimentación antes de cablear. Los cambios no autorizados anulan la garantía.
1. Requisitos¶
- Firmware GT/GT+/GET 1.21, SIM insertada, PIN deshabilitado, plan de datos activo.
- Panel Interlogix NX-8V2 con acceso al teclado (código de instalador disponible).
- Número de cuenta CMS si reporta a CMS.
- Cuenta de empresa/instalador de Protegus2 y IMEI del comunicador.
2. Cableado¶

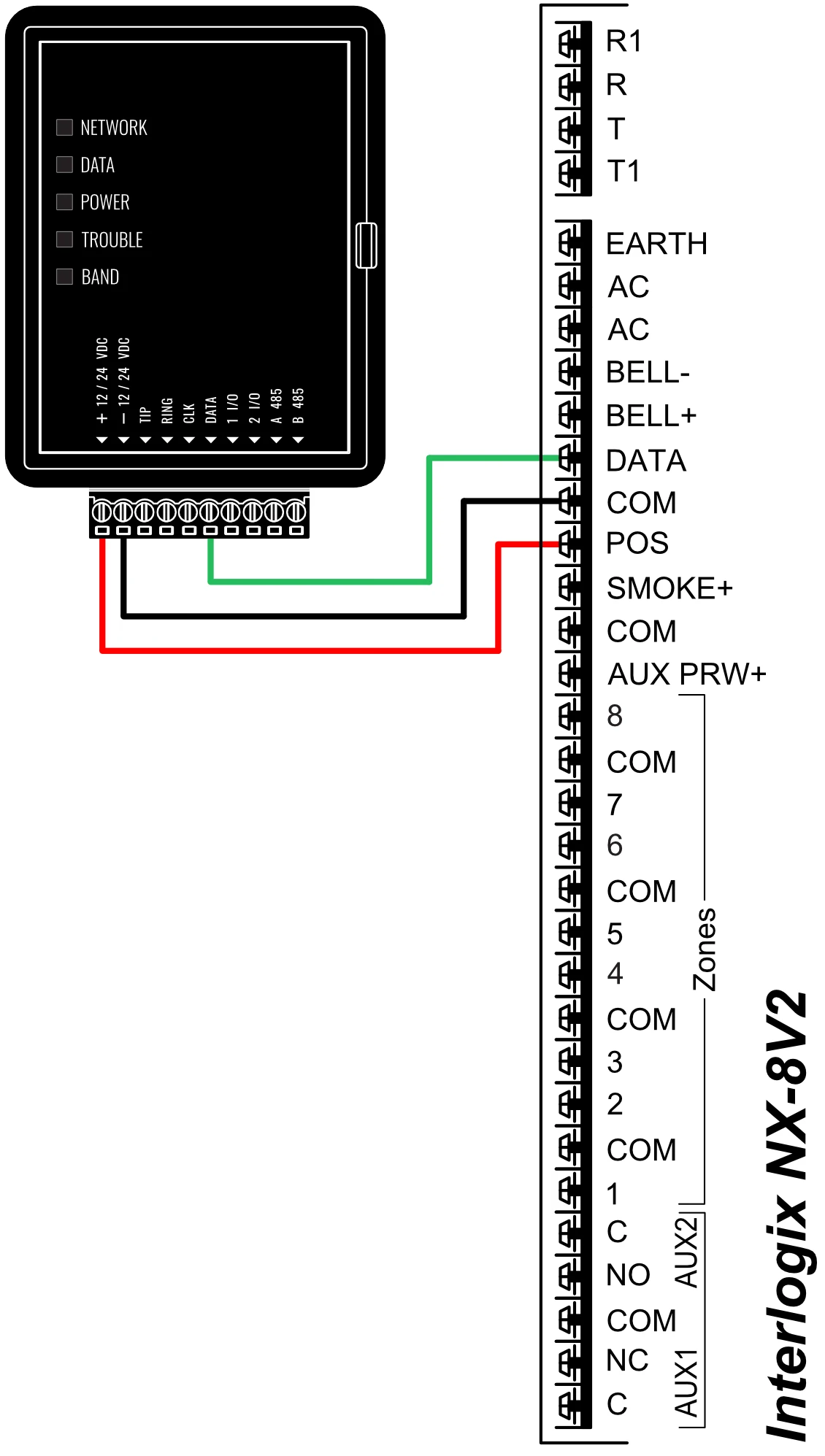

Siga el esquema de abajo para conectar el comunicador al panel:
| Terminal GT/GT+/GET | Panel Interlogix | Notas |
|---|---|---|
| +12V DC/-12V DC | POS/COM | Alimentación del comunicador |
| DATA | DATA | KeyBus |
3. Programación del panel de alarma Interlogix NX-8V2 mediante el teclado LCD¶
Usando el teclado del panel, entre en estas secciones y configúrelas como se indica:
Habilitar reporte Contact ID
| Teclado LCD | Entrada de teclado | Descripción de la acción |
|---|---|---|
| System ready | *89713 | Entrar en modo de programación |
| Enter device address | 0# | Ir al menú principal de programación del panel |
| Enter location | 4# | Ir al menú de conmutación “Phone1 events reported” |
| Loc#4 Seg#1 | 12345678* | Todas las opciones deben estar habilitadas. * para guardar y pasar al siguiente menú |
| Loc#4 Seg#2 | 12345678* | Todas las opciones deben estar habilitadas. * para guardar y volver atrás |
| Enter location | 23# | Ir al menú “Partition features”. |
| Loc#23 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#23 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 37# | Ir al menú “Siren and system supervision”. |
| Loc#37 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#37 Seg#3 | 12345678* | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar. |
| Loc#37 Seg#4 | 12345678*# | Segmento 4. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 90# | Ir al menú “Partition 2 features”. |
| Loc#90 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#90 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 93# | Ir al menú “Partition 3 features”. |
| Loc#93 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#93 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 96# | Ir al menú “Partition 4 features”. |
| Loc#96 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#96 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 99# | Ir al menú “Partition 5 features”. |
| Loc#99 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#99 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 102# | Ir al menú “Partition 6 features”. |
| Loc#102 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#102 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 105# | Ir al menú “Partition 7 features”. |
| Loc#105 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#105 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | 108# | Ir al menú “Partition 8 features”. |
| Loc#108 Seg#1 | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| Loc#108 Seg#3 | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| Enter location | EXIT EXIT | Pulse “EXIT” dos veces para salir del modo de programación. |
4. Programación del panel de alarma Interlogix NX-8V2 mediante el teclado LED¶
Usando el teclado del panel, entre en estas secciones y configúrelas como se indica:
Habilitar reporte Contact ID
| Teclado LED | Entrada de teclado | Descripción de la acción |
|---|---|---|
| LEDs Ready y Power encendidos fijos | *89713 | Entrar en modo de programación |
| LED Service parpadea | 0# | Ir al menú principal de programación del panel |
| LED Service parpadea, LED Armed fijo | 4# | Ir al menú de conmutación “Phone1 events reported” |
| Todos los LEDs de zona encendidos | 12345678* | Todas las opciones deben estar habilitadas. * para guardar y pasar al siguiente menú |
| Todos los LEDs de zona encendidos | 12345678* | Todas las opciones deben estar habilitadas. * para guardar y volver atrás |
| LED Service parpadea, LED Armed fijo | 23# | Ir al menú “Partition features and reporting selection”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 37# | Ir al menú “Siren and system supervision”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678* | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 4. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 90# | Ir al menú “Partition 2 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 93# | Ir al menú “Partition 3 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 96# | Ir al menú “Partition 4 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 99# | Ir al menú “Partition 5 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 102# | Ir al menú “Partition 6 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 105# | Ir al menú “Partition 7 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | 108# | Ir al menú “Partition 8 features”. |
| LED Service parpadea, LED Ready fijo | ** | Pulse * dos veces para ir al menú de opciones de conmutación de la sección 3. |
| LED Service parpadea, LED Ready fijo | 12345678*# | Segmento 3. Todas las opciones deben estar habilitadas, pulse * para guardar y luego # para guardar y volver al menú principal. |
| LED Service parpadea, LED Armed fijo | EXIT EXIT | Pulse “EXIT” dos veces para salir del modo de programación. |
5. Añadir sistema a Protegus2¶

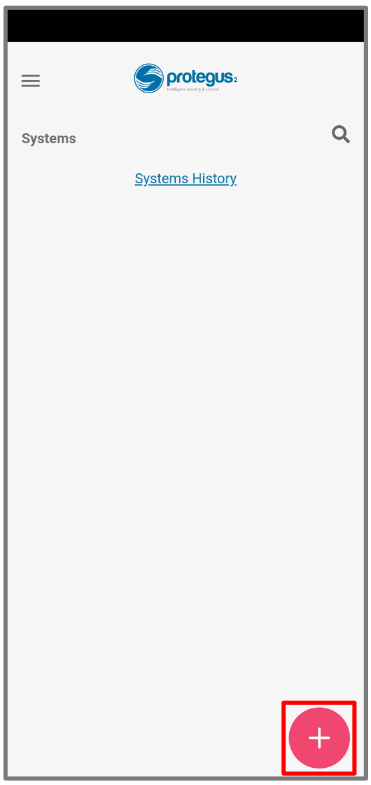

Paso 1. Pulse Agregar nuevo sistema.

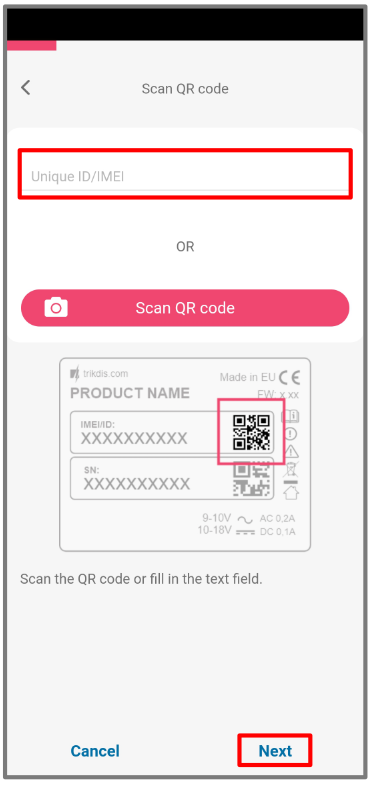

Paso 2. Introduzca el IMEI del comunicador, pulse Siguiente.

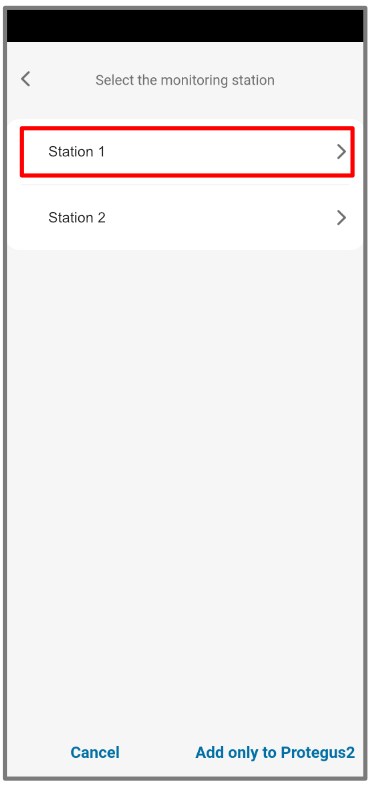

Paso 3. Seleccione la empresa de seguridad.

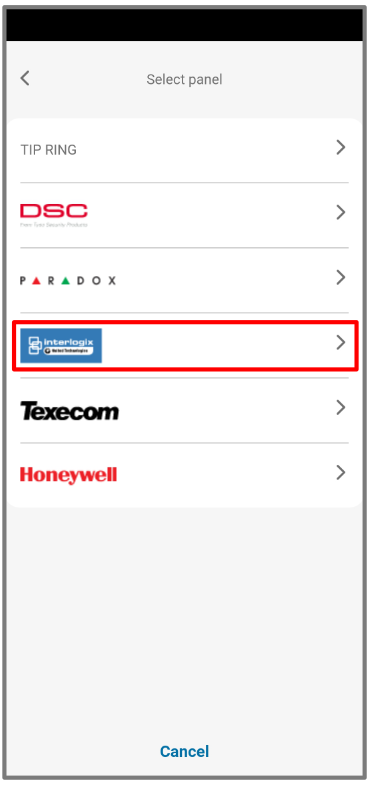

Paso 4. Elija Interlogix.

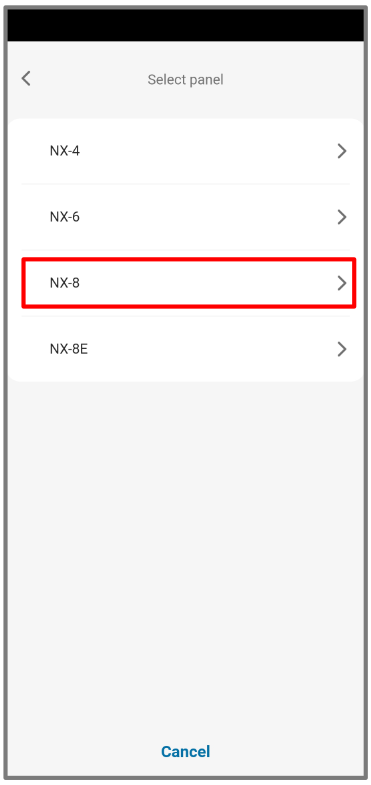

Paso 5. Elija NX-8.

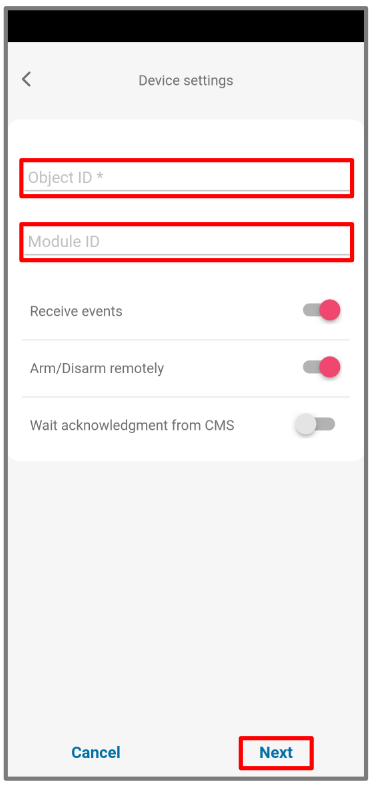

Paso 6. Introduzca Object ID y Module ID, pulse Siguiente.

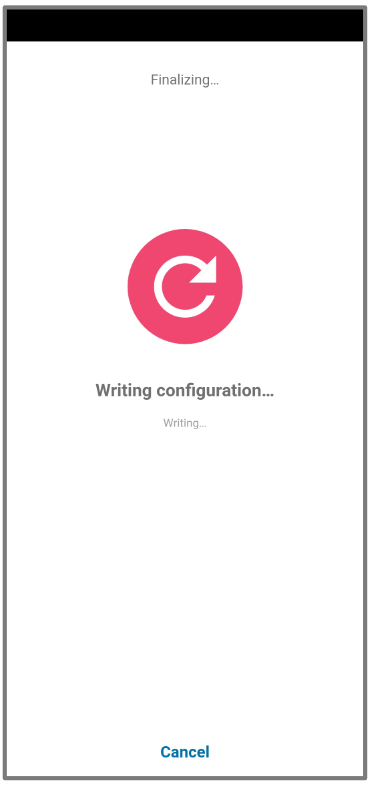

Paso 7. Espere mientras se escriben los datos.

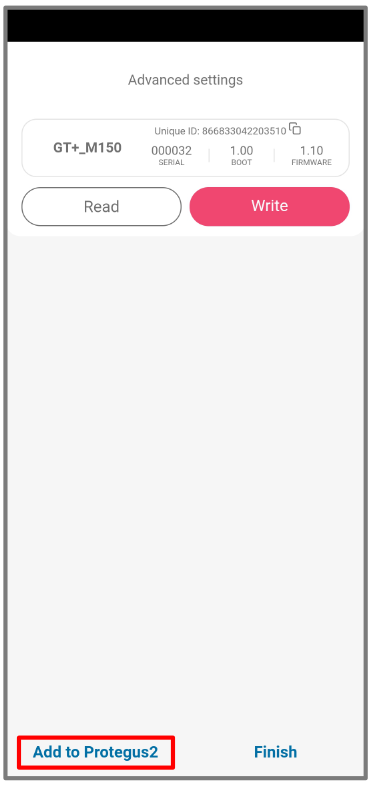

Paso 8. Pulse Agregar a Protegus2.

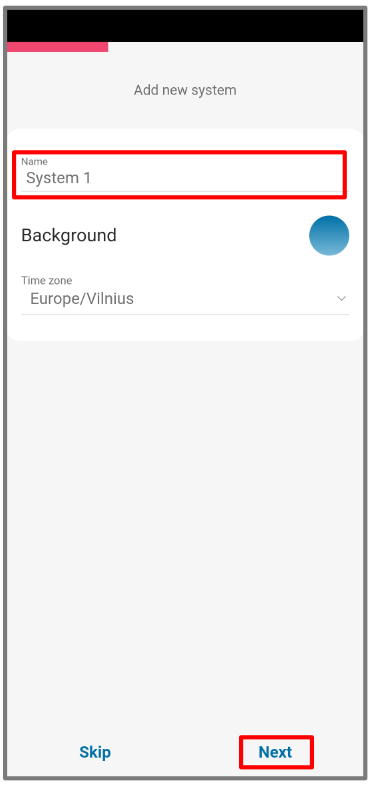

Paso 9. Introduzca el Nombre del sistema, pulse Siguiente.

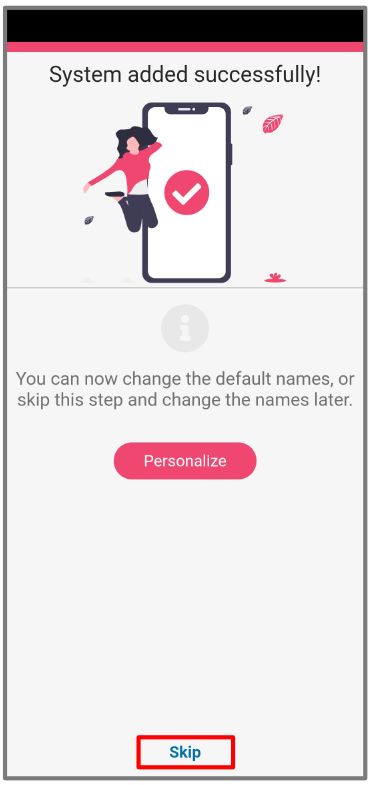

Paso 10. Pulse Saltar.

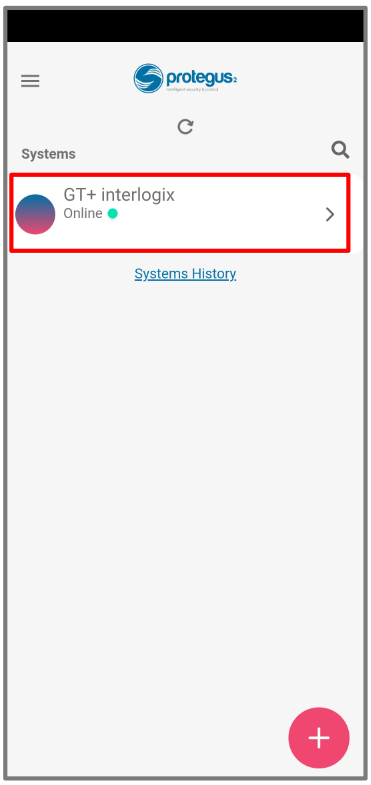

Paso 11. Pulse sobre el sistema.

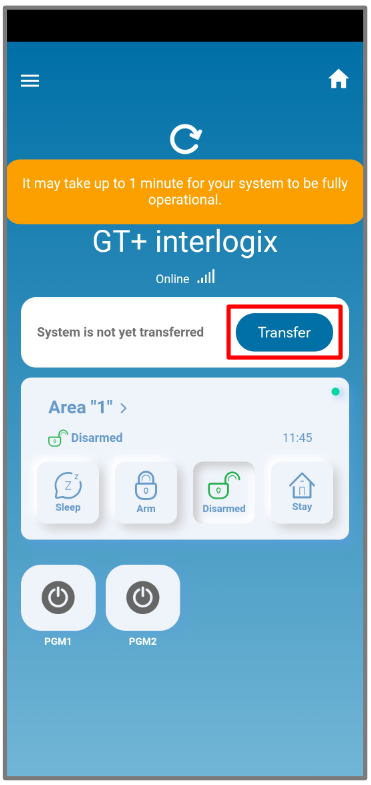

Paso 12. Espere 1 minuto para completar y pulse Transferir.

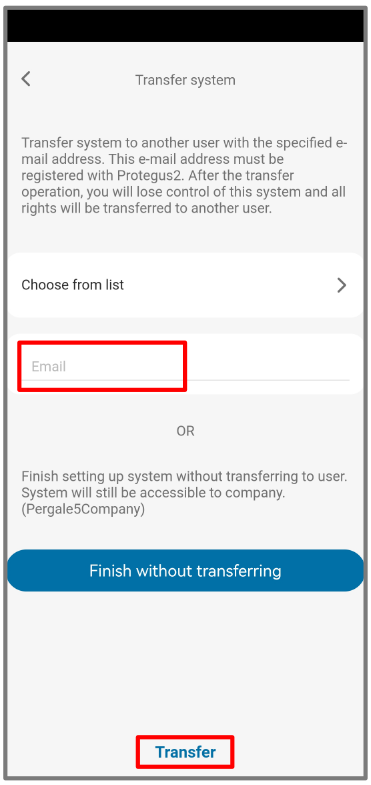

Paso 13. Introduzca el correo electrónico del usuario al que el instalador transferirá el sistema. Pulse Transferir.

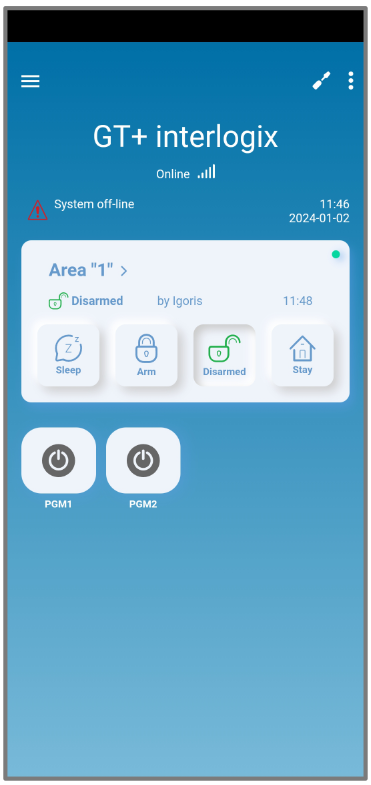

Paso 14. El sistema aparecerá en Protegus en el teléfono del usuario.
Consejo
Después de completar la configuración y la instalación realice una comprobación del sistema:
- Cree un evento:
- armando/desarmando el sistema con el teclado del panel de control.
- provocando una alarma de zona cuando el sistema de seguridad está armado.
- Asegúrese de que el evento llegue al CMS (Central Monitoring Station) y a la aplicación Protegus2.
