Paradox SP(+)/MG(+) con GT/GT+/GET configuración rápida

Pasos breves de cableado y programación para conectar el comunicador GT/GT+/GET a paneles Paradox SP/SP+/MG/MG+ usando TIP/RING y KeyBus, y luego añadir el sistema a Protegus2. Use esto junto con los manuales completos para otros ajustes. (Las etiquetas de terminal pueden variar ligeramente entre GT/GT+/GET, pero las conexiones son las mismas.)

Precaución

La instalación y el servicio deben ser realizados solo por personal cualificado. Desconecte la alimentación antes de cablear. Los cambios no autorizados anulan la garantía.

1. Requisitos

  1. Firmware GT/GT+/GET 1.21, SIM insertada, PIN deshabilitado, plan de datos activo.
  2. Panel Paradox SP/SP+/MG/MG+ con acceso al teclado (código de instalador disponible).
  3. Número de cuenta CMS si reporta a CMS.
  4. Cuenta de empresa/instalador de Protegus2 y IMEI del comunicador.

2. Cableado

Siga el esquema de abajo para conectar el comunicador al panel:

Terminal GT/GT+/GET Panel Paradox Notas
TIP / RING TIP / RING Para emulación de línea PSTN (Contact ID).
CLK / DATA (KeyBus) YEL / GRN (KeyBus) Para control del bus serie.
+12V / GND AUX + / GND Alimentación del comunicador.

Esquema de cableado

3. Programar el panel Paradox (teclado LCD)

Use el teclado del panel para habilitar Contact ID y configurar los números de cuenta:

  1. Entrar en programación de instalador: [ENTER] 0000 (o su código de instalador).
  2. Sección 801: opciones generales del marcador → deje los valores predeterminados salvo que se requiera.
  3. Sección 811: introduzca el número de cuenta de la Partición 1 (ejemplo 1111; use el valor de su CMS).
  4. Sección 812: introduzca el número de cuenta de la Partición 2 (ejemplo 2222; use el valor de su CMS).
  5. Sección 815: introduzca el número de teléfono de reporte (ejemplo 123456; use el valor de su CMS).
  6. Sección 911: configure la contraseña de PC (ejemplo 1234; según su política).
  7. Presione [CLEAR] para salir de la programación.

Consulte el manual completo de Paradox si los códigos del teclado son diferentes.

4. Añadir sistema a Protegus2 (móvil o web)

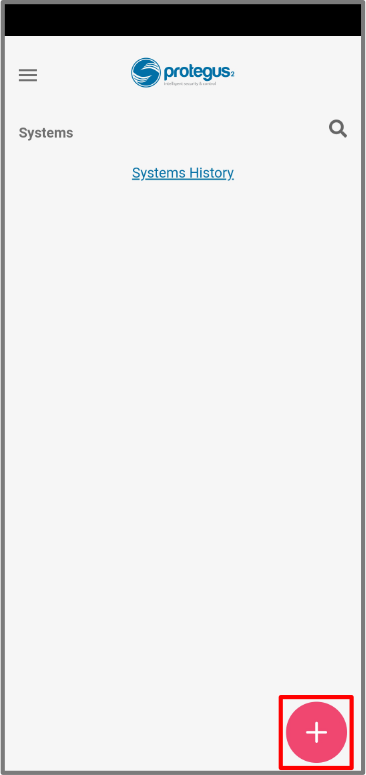

Paso 1. Pulse Agregar nuevo sistema. Agregar nuevo sistema

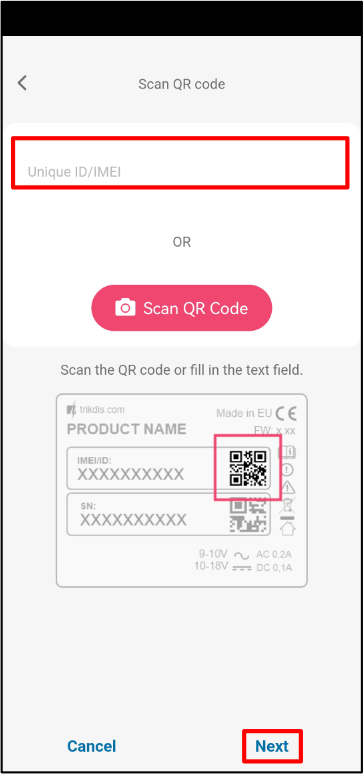

Paso 2. Introduzca el IMEI del comunicador, pulse Siguiente. Introducir IMEI

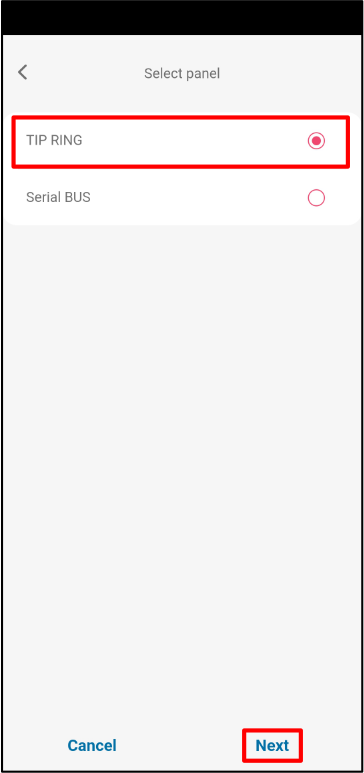

Paso 3. Seleccione TIP RING, pulse Siguiente. Seleccionar TIP RING

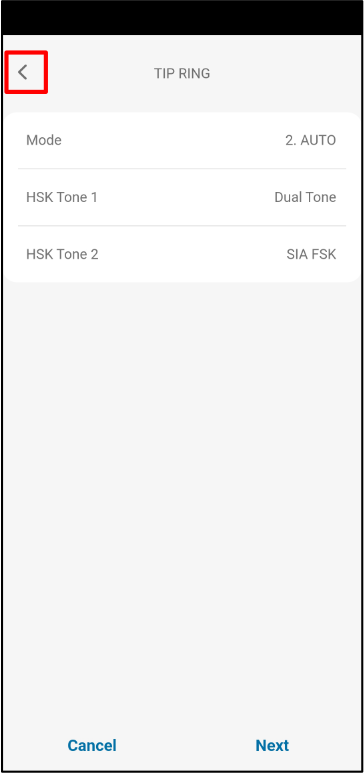

Paso 4. Pulse Atrás. Atrás

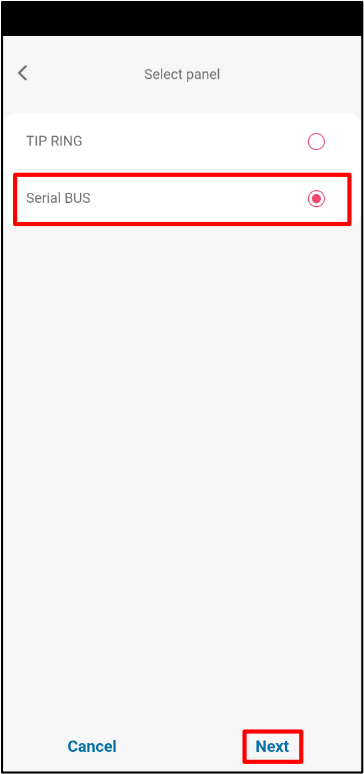

Paso 5. Seleccione Serial BUS, pulse Siguiente. Seleccionar Serial BUS

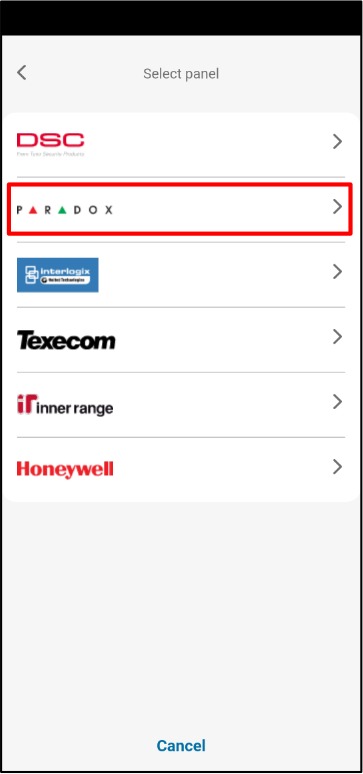

Paso 6. Seleccione PARADOX. Seleccionar Paradox

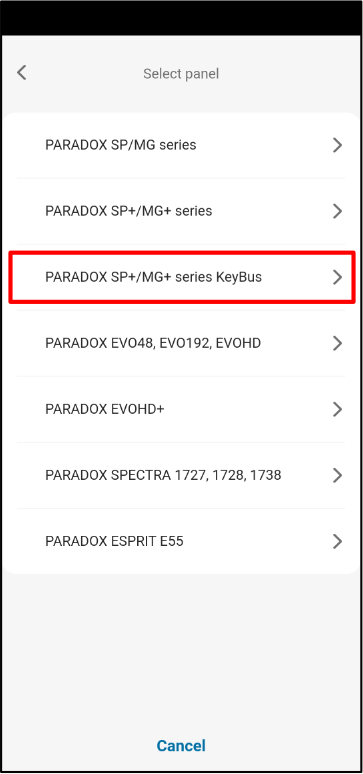

Paso 7. Seleccione PARADOX SP+/MG+ series KeyBus. Seleccionar Paradox KeyBus

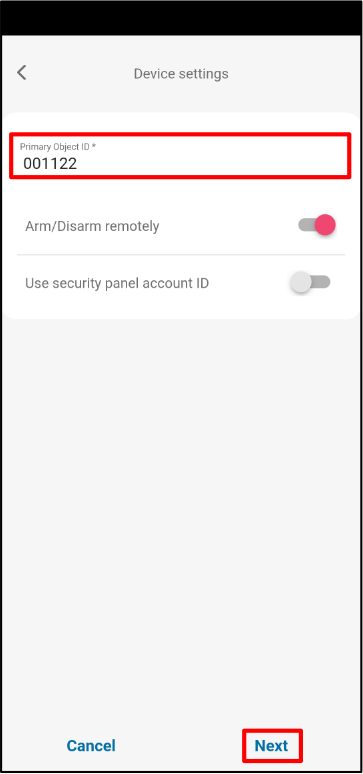

Paso 8. Introduzca Primary Object ID, pulse Siguiente. Introducir Primary Object ID

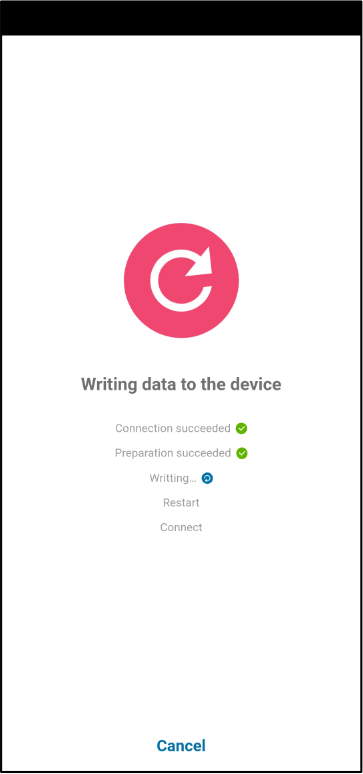

Paso 9. Espere mientras se escriben los datos. Escritura de datos

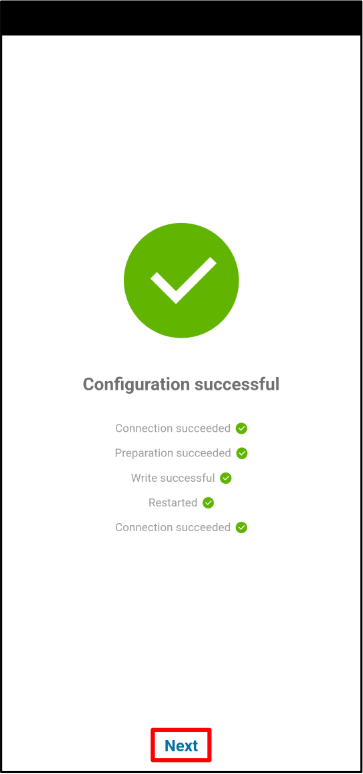

Paso 10. Pulse Siguiente. Siguiente

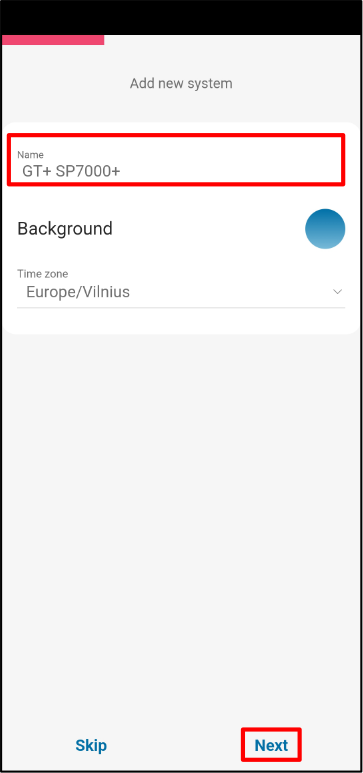

Paso 11. Introduzca el Nombre del sistema, pulse Siguiente. Introducir nombre

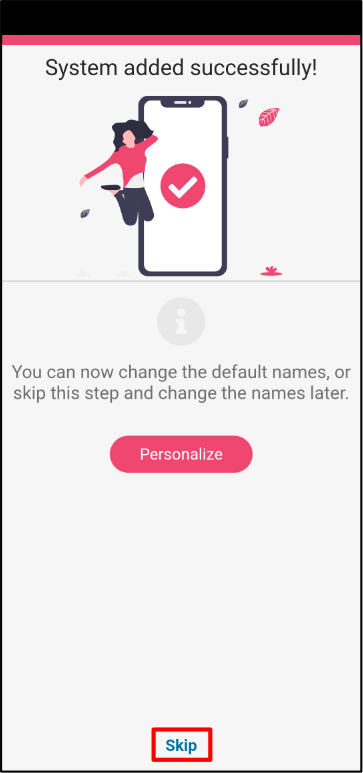

Paso 12. Pulse Saltar (si no añade usuarios ahora). Saltar

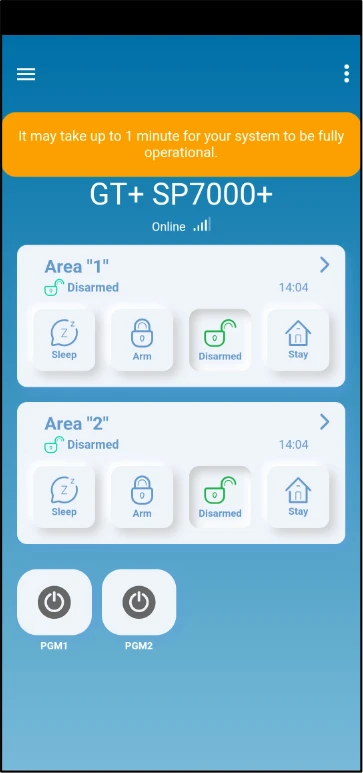

Paso 13. Espere ~1 minuto para completar. Espere

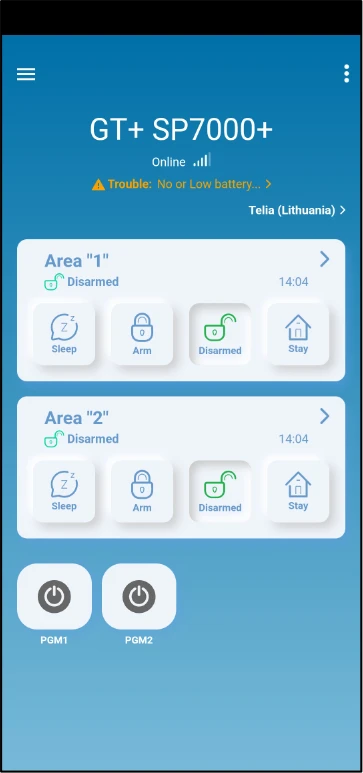

Paso 14. Configuración finalizada. Finalizado

Consejo

Si Protegus2 no puede finalizar la escritura de datos, verifique el cableado KeyBus (YEL/GRN), la entrada de IMEI y que la configuración de CMS/Contact ID esté guardada en el panel.
