Pasos breves para conectar el comunicador E16 a un panel Innerrange Inception, configurar E16 para reportes IP y añadir el sistema a Protegus2. Utilice esta guía junto con el manual completo de E16 para el resto de los ajustes.

Precaución

La instalación y el servicio deben ser realizados solo por personal cualificado. Desconecte la alimentación antes de cablear. Los cambios no autorizados anulan la garantía.

1. Requisitos

  • Comunicador E16 con LAN conectado y un cable USB Mini-B para la configuración.
  • Panel Innerrange Inception con acceso a internet y firmware 2.3.0.3507-r0 o superior.
  • Cable USB de Inner Range, número de pieza 993030USB.
  • ID / número de cuenta del objeto del CRA si va a reportar al CRA.
  • Cuenta de Protegus2 y MAC / Unique ID del comunicador.

2. Configuración rápida con el software TrikdisConfig

  1. Descargue TrikdisConfig de www.trikdis.com e instálelo.
  2. Abra la carcasa del E16 con un destornillador plano.

Abrir la carcasa del E16

  1. Conecte el E16 al ordenador mediante un cable USB Mini-B.
  2. Ejecute TrikdisConfig. El software reconocerá el comunicador y abrirá la ventana de configuración.
  3. Pulse Leer [F4] para cargar la configuración actual. Si se solicita, introduzca el código de 6 dígitos del Administrador o del Instalador.

Complete la subsección que corresponda a la instalación:

  • App Protegus2 si los usuarios van a controlar el sistema de forma remota.
  • Central Receptora de Alarmas si el comunicador reportará al CRA.
  • Complete ambas subsecciones si el comunicador debe funcionar con el CRA y con Protegus2.

2.1 Opciones de conexión para la app de Protegus2

En la ventana de "Ajustes del sistema":

Ajustes del sistema E16

  1. Seleccione el Modelo de panel que se conectará al comunicador.
  2. Active Armado/Desarmado Remoto si los usuarios deben controlar el panel desde Protegus2 con su código de teclado.
  3. Para el control directo de paneles Paradox y Texecom, introduzca la Contraseña de descarga PC/UDL del panel. Debe coincidir con la contraseña configurada en el panel.

Nota

Para que funcione el control directo, el panel también debe programarse como se describe más abajo en la sección específica del panel.

En la ventana de "Informes para usuario", pestaña "Servicio PROTEGUS":

Ajustes de Protegus Cloud E16

  1. Marque Habilitar conexión al servicio Protegus.
  2. Cambie el Código de acceso a PROTEGUS Cloud si desea que se solicite al añadir el sistema a Protegus2.

Después de terminar la configuración, haga clic en Escribir [F5] y desconecte el cable USB.

2.2 Configuración para conectarse con el CRA

En la ventana de "Ajustes del sistema":

Ajustes del sistema E16 para CRA

  1. Introduzca el ID del objeto proporcionado por la Central Receptora.
  2. Seleccione el Modelo de panel que se conectará al comunicador.

En la ventana de "Ajustes de CRA", opciones del "Canal principal":

Ajustes de reporte E16 para CRA

  1. Configure el Modo de comunicación en IP.
  2. Seleccione el protocolo requerido por el receptor: TRK, DC-09_2007, DC-09_2012 o TL150.
  3. Introduzca la clave de cifrado del receptor si el protocolo seleccionado la requiere.
  4. Introduzca el Dominio o IP y el Puerto del receptor.
  5. Seleccione TCP o UDP.
  6. Configure los canales de respaldo y en paralelo si la instalación requiere redundancia.

Nota

Si selecciona un protocolo DC-09, en la pestaña Opciones de la ventana de Ajustes de CRA introduzca también los números de objeto, línea y receptor.

Después de terminar la configuración, haga clic en Escribir [F5] y desconecte el cable USB.

3. Cableado

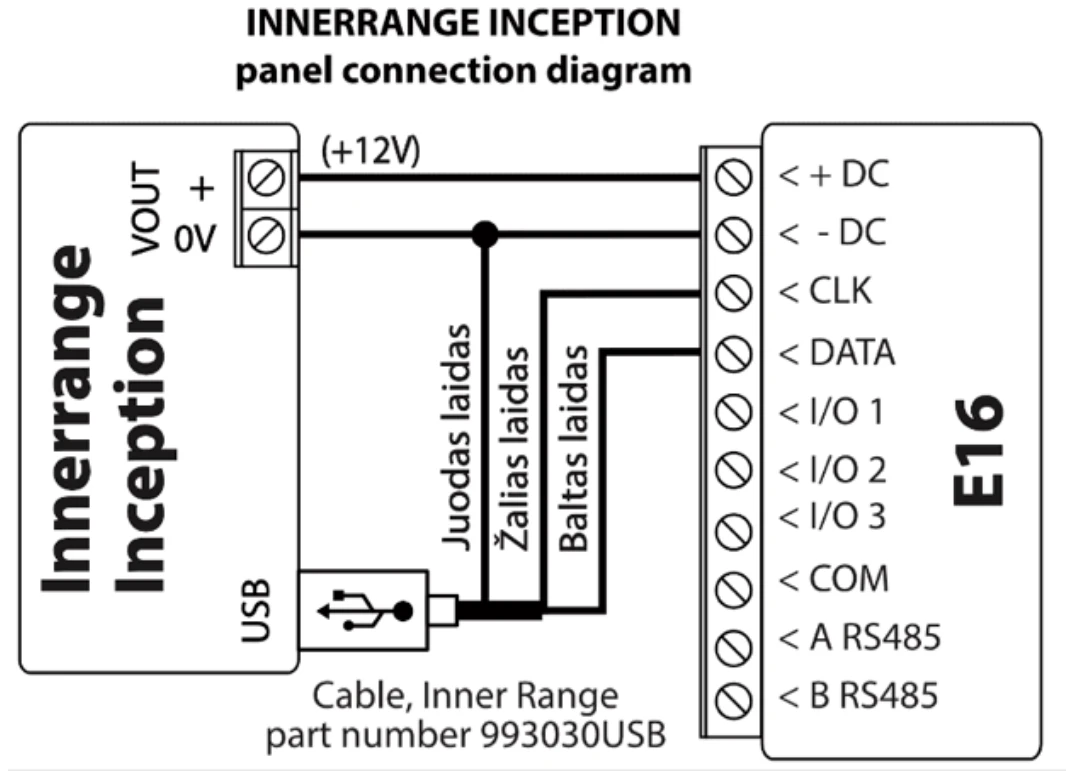

Conecte el panel al E16 como se muestra a continuación:

Terminal E16 Panel / cable Innerrange Inception Notas
+DC VOUT + Alimentación del panel
-DC 0V y cable negro del cable 993030USB Tierra del panel
CLK Cable verde del cable 993030USB Conexión serie
DATA Cable blanco del cable 993030USB Conexión serie

Diagrama de conexión E16 Innerrange Inception

4. Programación del panel

  1. Asegúrese de que el panel Innerrange Inception tenga firmware 2.3.0.3507-r0 o superior y esté conectado a internet.
  2. En un navegador, abra https://skytunnel.com.au/inception/SERIALNUMBER, donde SERIALNUMBER es el número de serie impreso en la carcasa del panel.
  3. Abra Configuration > General > Alarm Reporting.
  4. En la sección 3rd Party Device Configuration, configure el panel como se muestra abajo.

Ajustes de reporte Innerrange Inception

  1. Marque Enable 3rd Party Device Reporting.
  2. Configure 3rd Party Device Type como Trikdis.
  3. Configure Serial port como Serial Port 1 (Plugged In, In Use By 3rd Party Device).
  4. Guarde la configuración y salga de la aplicación.

5. Añadir sistema a Protegus2

  1. Abra Protegus2 y pulse Agregar nuevo sistema.
  2. Introduzca el MAC / Unique ID del E16.
  3. Introduzca el nombre del sistema y termine el asistente.
  4. Si utiliza control por zona keyswitch en lugar de control directo, conecte I/O 1 a la zona keyswitch del panel y configure el área en Protegus2 con PGM1 en modo Pulse o Level.
  5. Espere hasta que el sistema aparezca en línea.

6. Comprobación del sistema

  1. Arme y desarme el sistema desde el teclado o desde la interfaz de usuario.
  2. Genere una alarma de prueba.
  3. Confirme que los eventos llegan al CRA y a Protegus2.
