E16T configuración rápida

Descargar PDF
E16T product image

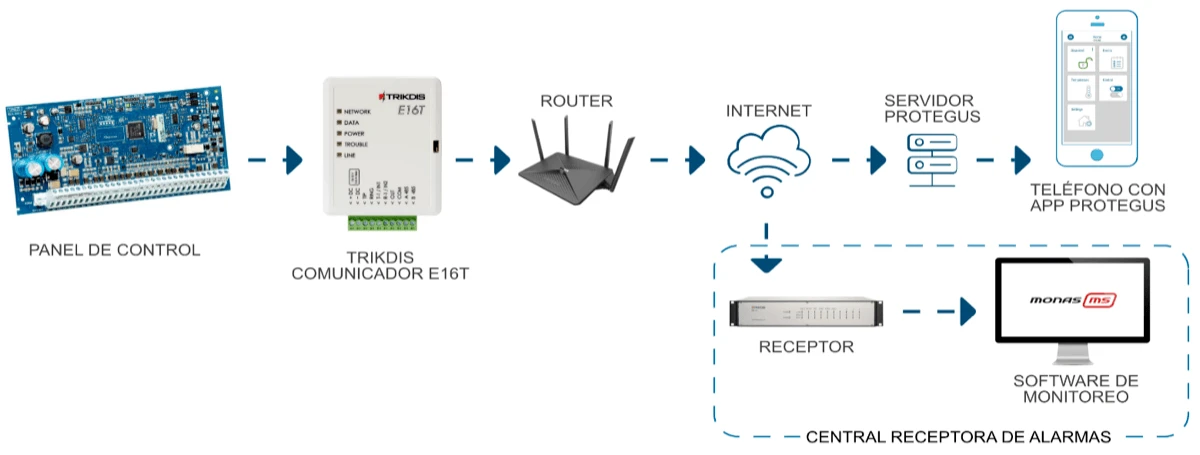

Pasos breves para conectar el comunicador E16T al comunicador telefónico del panel, configurar el reporte IP y añadir el sistema a Protegus. Utilice esta guía junto con el manual completo de E16T para el resto de los ajustes.

Precaución

La instalación y el servicio deben ser realizados solo por personal cualificado. Desconecte la alimentación antes de cablear. Los cambios no autorizados anulan la garantía.

1. Requisitos

  • Comunicador E16T con LAN conectado y un cable USB Mini-B para la configuración.
  • Panel con comunicador telefónico que soporte Contact ID mediante tonos DTMF.
  • Acceso de instalador / teclado al panel.
  • Número de cuenta del CRA si va a reportar al CRA.
  • Cuenta de Protegus y MAC / Unique ID del comunicador.

2. Configuración rápida con el software TrikdisConfig

  1. Descargue TrikdisConfig de www.trikdis.com e instálelo.

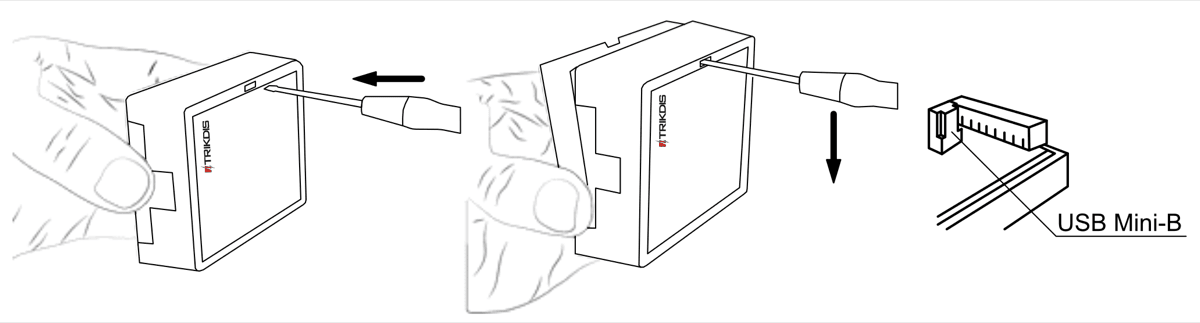

  2. Abra la carcasa del E16T con un destornillador plano.

Abrir la carcasa del E16T

  1. Conecte el E16T al ordenador mediante un cable USB Mini-B.
  2. Ejecute TrikdisConfig. El software reconocerá el comunicador y abrirá la ventana de configuración.
  3. Pulse Leer [F4] para cargar la configuración actual. Si se solicita, introduzca el código de 6 dígitos del Administrador o del Instalador.

Complete la subsección que corresponda a la instalación:

  • App Protegus si los usuarios van a controlar el sistema de forma remota.
  • Central Receptora de Alarmas si el comunicador reportará al CRA.
  • Complete ambas subsecciones si el comunicador debe funcionar con el CRA y con Protegus.

2.1 Opciones de conexión para la app de Protegus

En la ventana de "Ajustes del sistema":

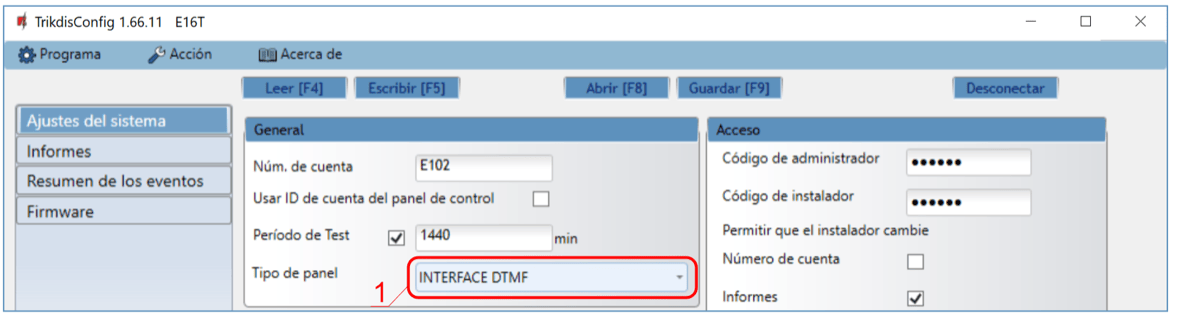

Ajustes del sistema E16T

  1. Seleccione el Modelo de panel que se conectará al comunicador.

En la ventana de "Informes", pestaña "Servicio Protegus":

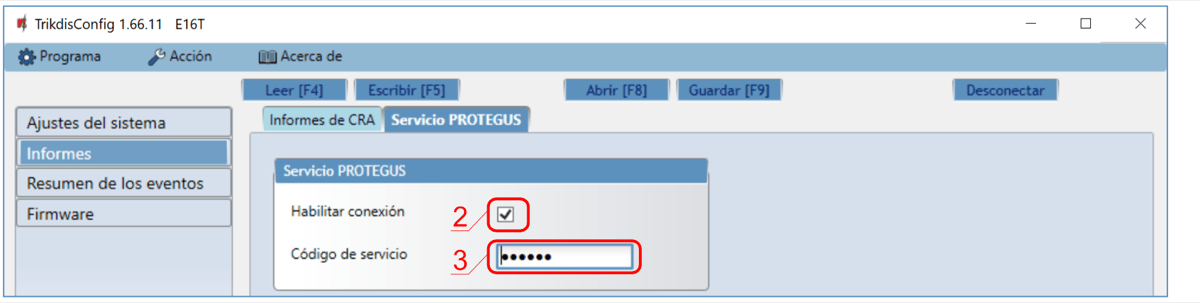

Ajustes de Protegus E16T

  1. Marque Habilitar conexión en la configuración del servicio Protegus.
  2. Cambie el Código de servicio si desea que se solicite al añadir el sistema a Protegus.

Después de terminar la configuración, haga clic en Escribir [F5] y desconecte el cable USB.

2.2 Configuración para conectarse con el CRA

En la ventana de "Ajustes del sistema":

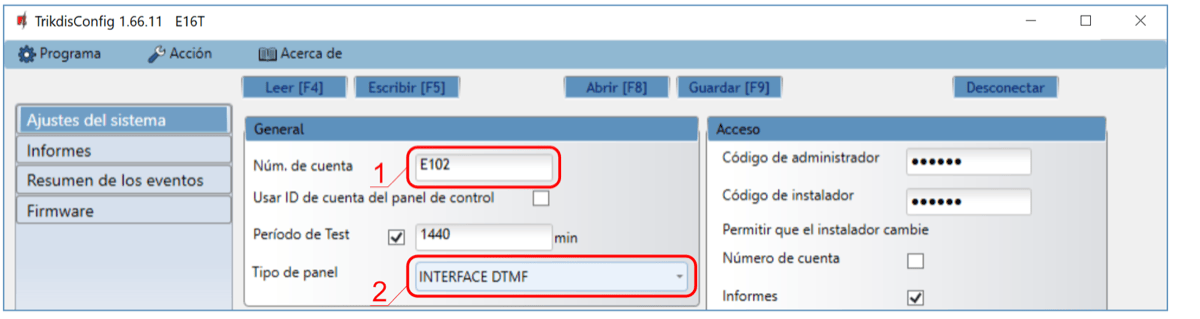

Ajustes del sistema E16T para CRA

  1. Introduzca el Número de cuenta proporcionado por la Central Receptora.
  2. Seleccione el Modelo de panel que se conectará al comunicador.

En la ventana de "Informes", opciones del canal "Primario":

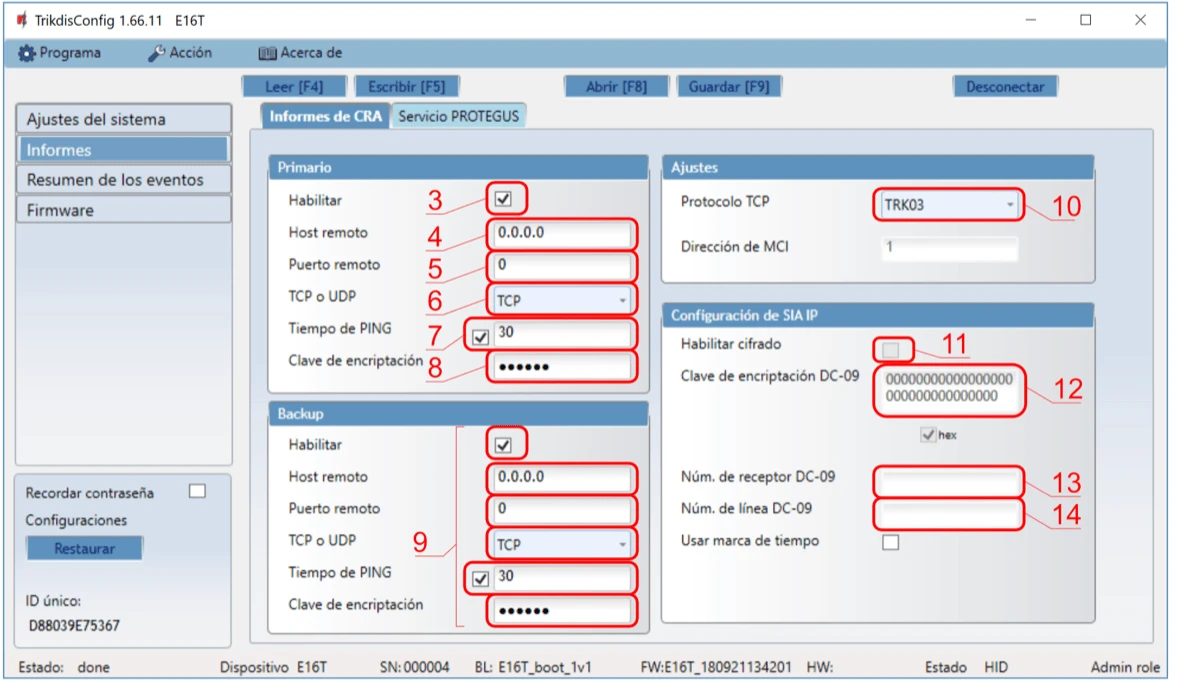

Ajustes de reporte E16T para CRA

  1. Habilite el canal principal de comunicación.
  2. Introduzca el Host remoto y el Puerto remoto del receptor.
  3. Seleccione TCP o UDP.
  4. Configure el Tiempo de PING y la clave de cifrado requerida por el receptor.
  5. Configure los ajustes de Respaldo si la instalación requiere redundancia.
  6. Seleccione el protocolo TCP requerido por el receptor: TRK, DC-09_2007 o DC-09_2012.
  7. Si utiliza DC-09_2012, configure también el cifrado y los números de receptor y línea.

En la ventana de "Informes", pestaña "Servicio Protegus":

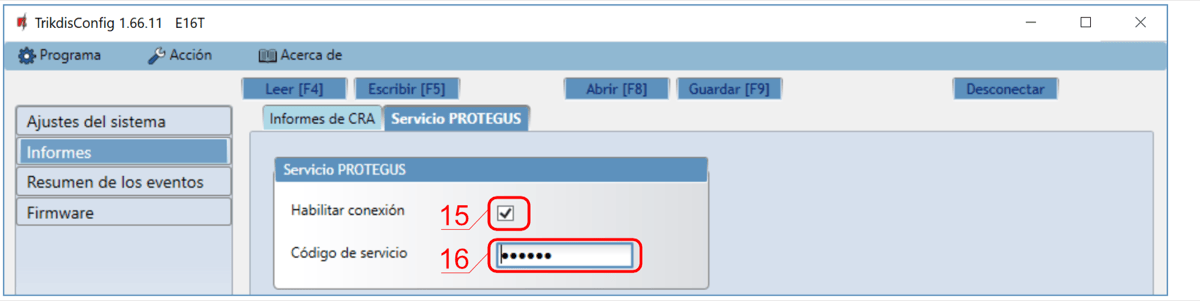

Ajustes del servicio Protegus E16T

  1. Marque Habilitar conexión a Protegus si los usuarios utilizarán la app.
  2. Cambie el Código de servicio si desea que se solicite al añadir el sistema a Protegus.

Nota

Si selecciona un protocolo DC-09, en la pestaña Configuración de la ventana de Informes introduzca también los números de objeto, línea y receptor.

Después de terminar la configuración, haga clic en Escribir [F5] y desconecte el cable USB.

3. Cableado

Conecte el E16T a la alimentación del panel, TIP / RING y LAN como se muestra a continuación:

Diagrama de conexión del panel E16T

Si el panel va a armarse o desarmarse mediante una salida de keyswitch, conecte la zona keyswitch del panel a OUT como se muestra en el mismo diagrama.

4. Programación del panel

Programe el comunicador telefónico del panel de la siguiente manera:

  1. Habilite el comunicador telefónico del panel.
  2. Si el E16T está conectado directamente a TIP / RING, introduzca cualquier número de teléfono de al menos 2 dígitos.
  3. Seleccione el modo de marcación DTMF.
  4. Seleccione el protocolo de comunicación Contact ID.
  5. Introduzca el número de cuenta de 4 dígitos del panel.

5. Ajustes especiales para Honeywell Vista 48

Si el panel conectado es Honeywell Vista 48, configure estos valores:

Sección Datos Sección Datos Sección Datos
*41 1111 *60 1 *69 1
*42 1111 *61 1 *70 1
*43 1234 *62 1 *71 1
*44 1234 *63 1 *72 1
*45 1111 *64 1 *73 1
*47 1 *65 1 *74 1
*48 7 *66 1 *75 1
*50 1 *67 1 *76 1
*59 0 *68 1

Salga del modo de programación con *99.

6. Añadir sistema a Protegus

  1. Abra Protegus y pulse Agregar nuevo sistema.
  2. Introduzca el MAC / Unique ID del E16T.
  3. Introduzca el nombre del sistema y termine el asistente.
  4. Si conectó OUT a una zona keyswitch, abra Settings en Protegus y habilite Arm/Disarm with PGM Output 1.
  5. Seleccione el modo Pulse o Level para que coincida con el tipo de zona keyswitch del panel.

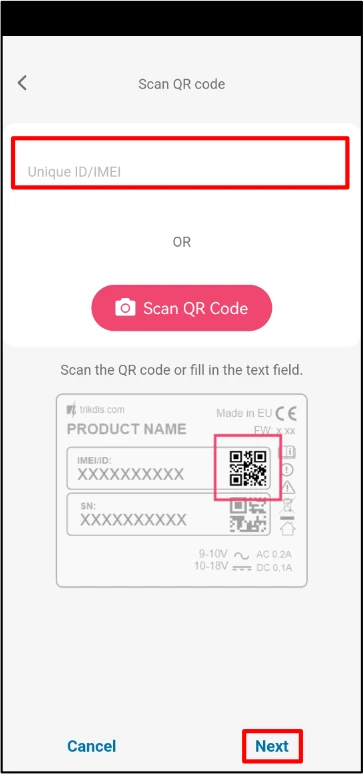

Pantalla de alta del sistema en Protegus

7. Comprobación del sistema

  1. Arme y desarme el sistema desde el teclado.
  2. Genere una alarma de prueba mientras el sistema esté armado.
  3. Confirme que los eventos llegan al CRA y a Protegus.
