iO-LORA Expansor inalámbrico

Descargar PDF

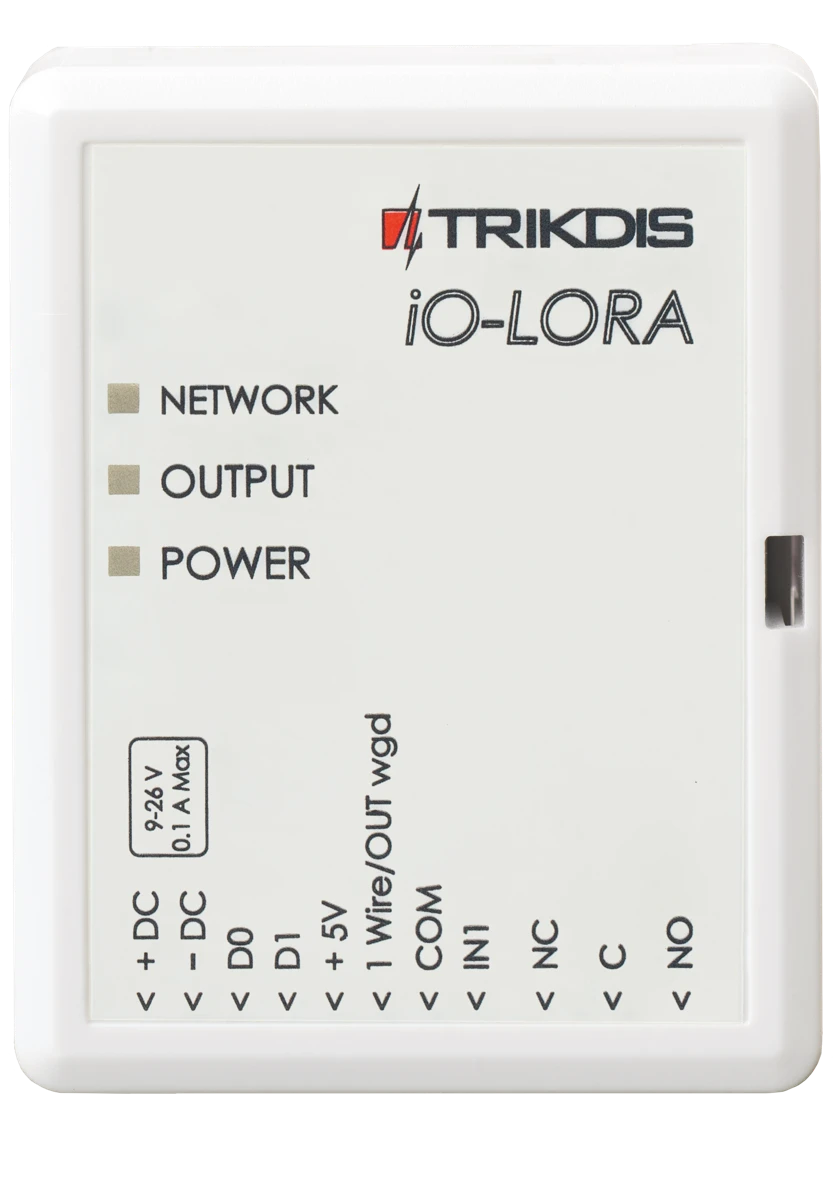

Frontal del expansor inalámbrico TRIKDIS iO-LORA, con los indicadores NETWORK, OUTPUT y POWER. La carcasa lleva impresos el valor nominal 9-26 V, 0.1 A Max y las etiquetas de terminales +DC, -DC, D0, D1, +5V, 1 Wire/OUT wgd, COM, IN1, NC, C y NO.

1. Descripción

Los expansores inalámbricos iO-LORA con transceptor RF-LORA aumentan el número de entradas y salidas del panel de control "FLEXi" SP3 mediante comunicación RF bidireccional.

Compatible con el panel de control de seguridad SP3, GATOR Cellular y GATOR WiFi. Al expansor iO-LORA se pueden conectar sensor de temperatura (1 und.) y lectores de teclas de contacto ("iButton"). La salida PGM (relé) del expansor se puede controlar de forma remota (encendido/apagado) mediante varios dispositivos eléctricos. iO- LORA tiene una entrada digital.

Características

Comunicación:

  • Alcance inalámbrico de línea de visión de hasta 5000 m.

  • Hasta 8 und. se puede conectar al panel de control "FLEXi" SP3 expansores inalámbricos iO-LORA.

  • Los productos de la versión HW iO-LO_x30x_7_230418 vienen con una antena estándar adecuada para la mayoría de los casos. En los casos en que sea necesario proporcionar una comunicación de alta calidad a la máxima distancia posible, se debe utilizar una antena (AX-ANT-KIT – 433 MHz, AX-ANT01S_SF – 868 MHz) con una mayor ganancia de señal de radio.

Entradas y salidas:

  • Bus "1-Wire" está destinado a la conexión de sensor de temperatura (1 und.) y lectores de teclas de contacto ("iButton").

  • 1 entrada, tipo de entrada: NC, NO.

  • 1 salida (relé). Conexión:

  • El expansor inalámbrico iO-LORA está conectado al panel de control "FLEXi" SP3 a través del transceptor RF-LORA.

1.1 Parámetros Técnicos

Parámetro Descripción
Frecuencia de transmisión Modificación 4F: 433,3 - 434,7 MHz /​ Modificación 8F: 867 - 869 MHz
Tipo de modulación LORA
Tensión de alimentación 9-26 V DC
Consumo actual hasta 50 mA (en espera) /​ hasta 100 mA (a corto plazo, mientras se envía)
Cifrado de mensajes Si
Rango en área abierta hasta 5000 m
Entrada 1, tipo seleccionable: NC, NO
Salida 1, relé, 250 V AC, 4 A
Sensores de temperatura compatibles 1, Max®/​Dallas® DS18S20, DS18B20
Entorno operativo Temperatura de -20 ° C a +50 ° C, humedad relativa - de hasta 80% a +20 ° C
Dimensiones 62 x 77 x 25 mm
Peso 80 g

1.2 Elementos expansores

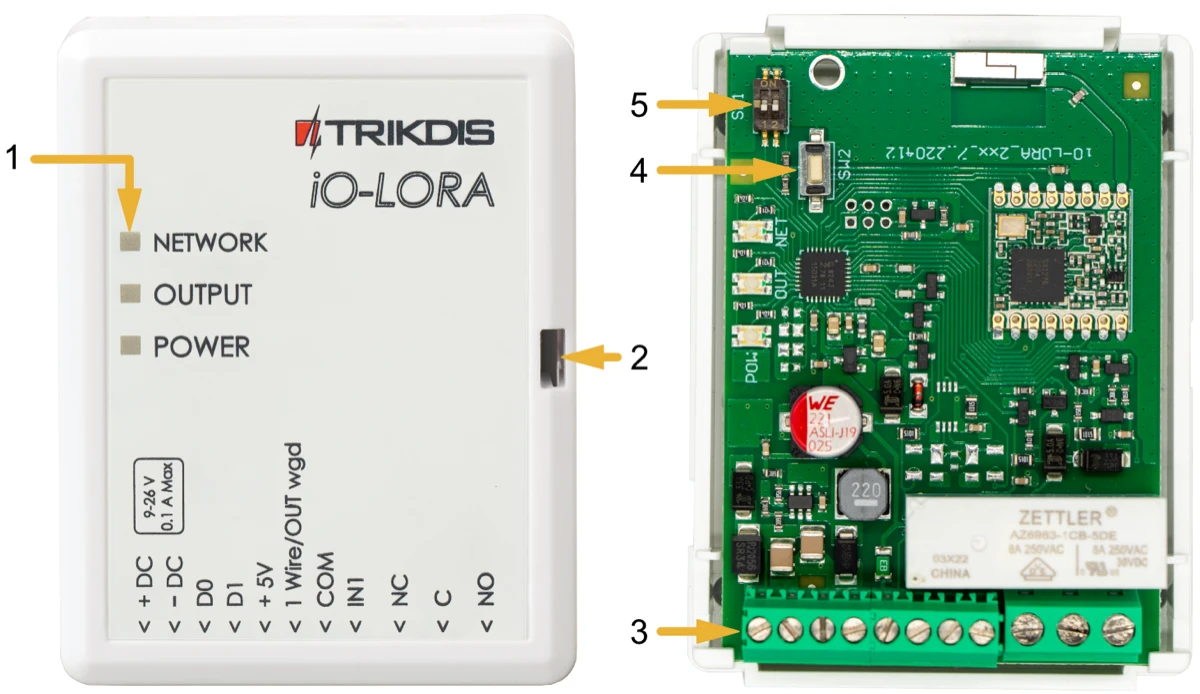

Dos fotos del expansor iO-LORA: cerrado a la izquierda y con la placa de circuito expuesta a la derecha. Izquierda: 1, indicadores luminosos (NETWORK, OUTPUT, POWER); 2, ranura de apertura de la cubierta frontal en el borde derecho. Derecha: 3, terminal para conexiones externas; 4, botón SW2 para vincular el dispositivo y comprobar la conexión; 5, interruptor DIP SW1.

Configuración del interruptor DIP 'SW1'

Para la versión HW iO-LO_x30x_7_230418:

  1. Frecuencia de radio (OFF - RF1; ON - RF2). Diseñado para cambiar el canal de radio si el canal actual está muy cargado.
  2. Tipo de modulación (OFF - rápido; ON - lento). La posición ON permite aumentar la distancia de comunicación aproximadamente 2 veces (dependiendo de las condiciones ambientales). Pero si se garantiza una conexión de calidad usando la posición OFF, se recomienda usarla. En la posición ON, disminuye el rendimiento del sistema.

NOTA: ¡En los dispositivos iO-LORA y RF-LORA, las posiciones del interruptor SW1 deben coincidir! De lo contrario, la comunicación por radio no funcionará.

1.3 Descripción del Bloque de Terminales

Terminal Descripción
+DC Terminal de poder (9-26 V DC positive)
-DC Terminal de poder (9-26 V DC negativo)
D0 No utilizado
D1 No utilizado
+5V Terminal positivo de alimentación de 5 V para dispositivos "1-Wire"
1Wire /​ OUT wgd Terminal de bus de datos "1-Wire" („OUT wgd“ - no utilizado )
COM Terminal común
IN1 1 entrada, tipo seleccionable NO, NC (configuración de fábrica: NO)
NC Terminal de relevo NC
C Terminal de relevo C
NO Terminal de relevo NO

1.4 Indicación de LED

Indicador Estados de LED Descripción
NETWORK Off Sin señal de RF
NETWORK Verde parpadeando Nivel de señal RF de 0 a 10. Suficiente 4.
OUTPUT/KEY Verde solido Salida de relé activada
OUTPUT/KEY Amarillo solido Clave de contacto de Dallas activada
POWER Off Sin tensión de alimentación
POWER Verde parpadeando Nivel normal de tensión de alimentación
POWER Amarillo parpadeando Tensión de alimentación baja (≤11,5 V)

2. Esquemas de conexión

2.1 Fijación

  1. Retire la tapa superior.

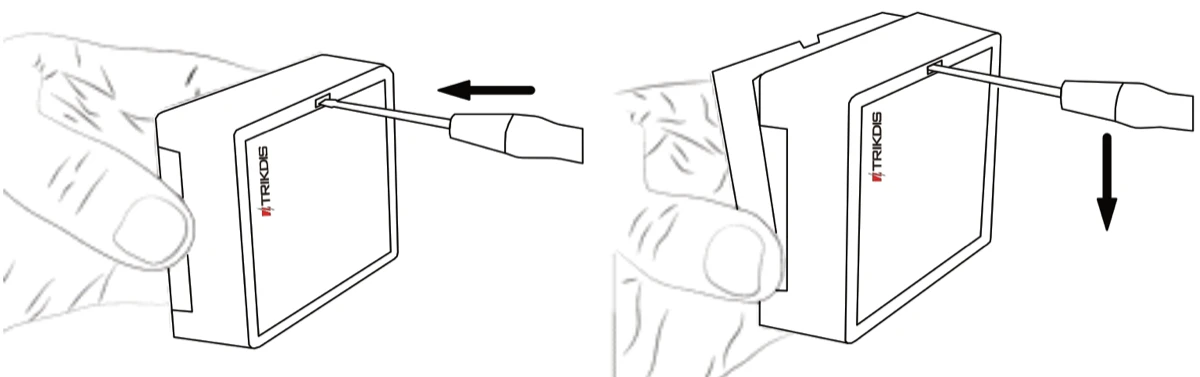

Dos dibujos de cómo retirar la tapa superior del iO-LORA. Izquierda: introducir un destornillador en la ranura del borde superior. Derecha: presionar hacia abajo el mango del destornillador para soltar la tapa.

  1. Retire la placa PCB.

  2. Fijar la base de la caja en el lugar deseado usando tornillos.

  3. Vuelva a insertar la placa.

  4. Cierre la tapa superior.

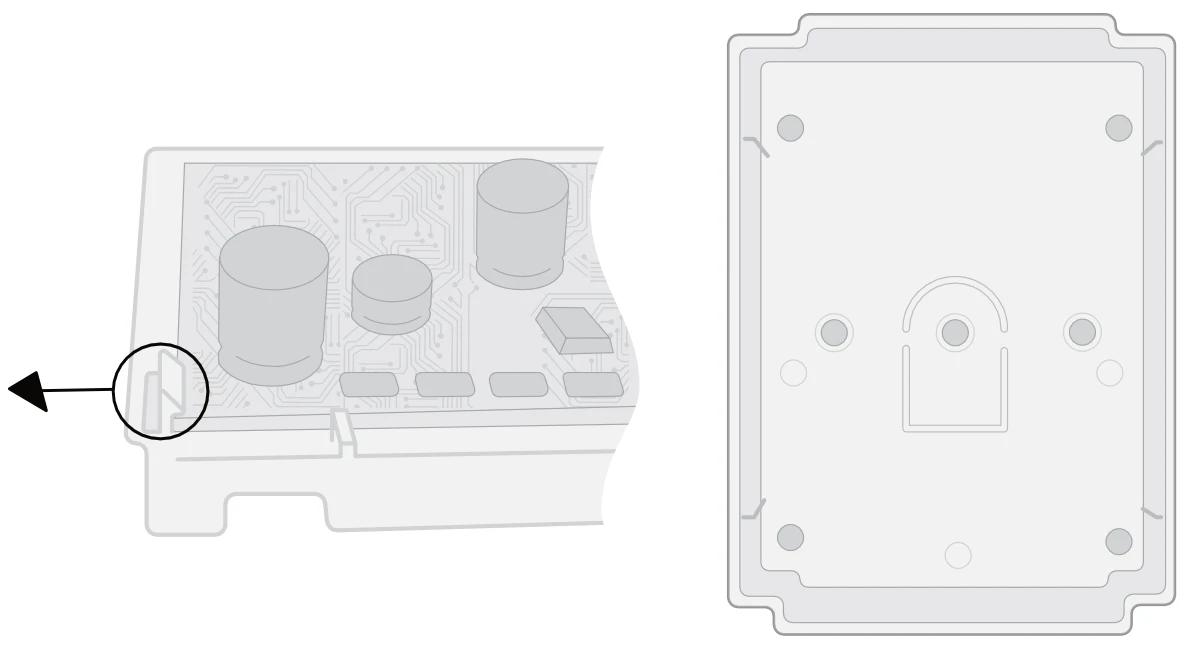

Dibujo de la carcasa del iO-LORA: la vista de la derecha muestra la base y sus orificios de fijación; la vista de la izquierda muestra la placa PCB en el borde de la carcasa, con un punto de retención rodeado por un círculo y una flecha que apunta hacia fuera.

2.2 Esquema para la conexión de la fuente de alimentación

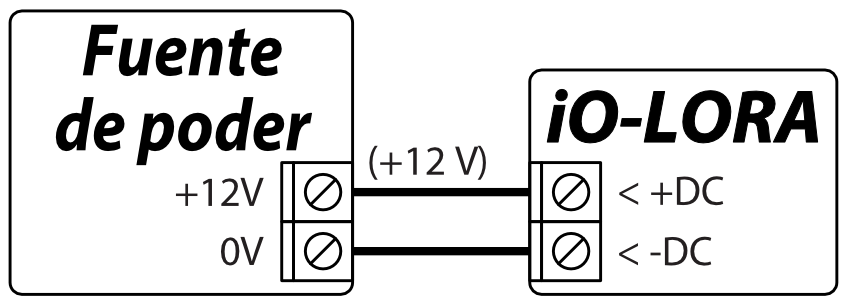

Diagrama de conexión: fuente de poder a iO-LORA. Alimentación (+12 V): terminal +12V de la fuente a +DC de iO-LORA; terminal 0V a -DC.

2.3 Esquema para la entrada de conexión

iO-LORA tiene una entrada. El tipo de entrada se puede configurar: NC, NO.

Diagrama de conexión: entrada IN y COM a un contacto normalmente abierto (NO). IN a un extremo del contacto NO; COM al otro.

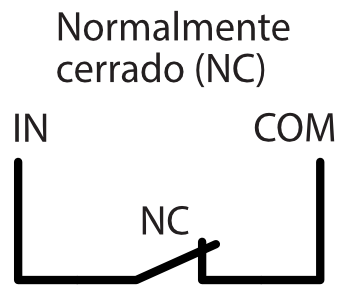

Diagrama de conexión: entrada IN y COM a un contacto normalmente cerrado (NC). IN a un extremo del contacto NC; COM al otro.

2.4 Esquema para conectar un sensor de temperatura

Los sensores de temperatura deben conectarse de acuerdo con el diagrama provisto. Los sensor de temperatura Max®/Dallas® DS18S20, DS18B20 (1 und.) se pueden conectar al expansor iO- LORA. Si se utiliza un cable mayor a 0.5 metros para conectar un sensor de temperatura, recomendamos utilizar un cable de par trenzado (UTP4x2x0.5 o STP4x2x0.5). La terminal „+5V” en la placa sirve para alimentar dispositivos conectados al bus de datos "1-Wire" con voltaje de 5 V DC.

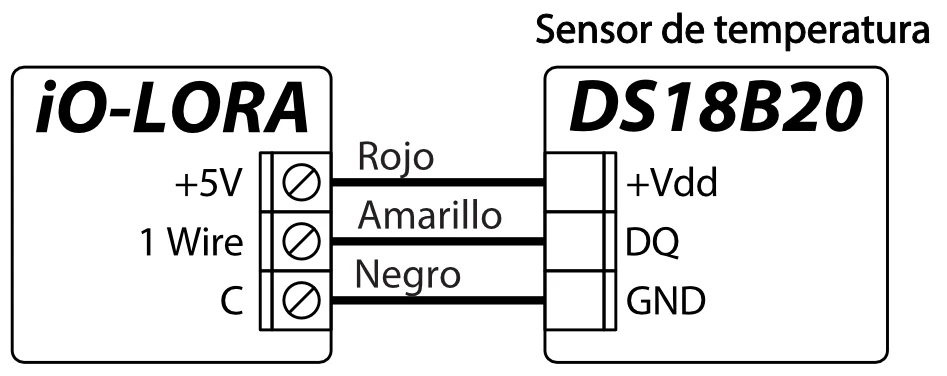

Diagrama de conexión: iO-LORA al sensor de temperatura DS18B20. Alimentación: +5V a +Vdd mediante el cable Rojo. Datos: 1 Wire a DQ mediante el cable Amarillo. Común: C a GND mediante el cable Negro.

La corriente de salida máxima es de 0.2 A. La salida está protegida de sobrecargas. Si se excede la corriente máxima permitida, la alimentación se apagará automáticamente. El panel de control "FLEXi" SP3 reconoce y registra automáticamente el sensor de temperatura conectado.

2.5 Esquema de conexión del lector CZ-Dallas

El lector iButton CZ-Dallas se conecta al iO-LORA utilizando el bus de datos "1 Wire". La longitud de los cables que se conectan al bus de datos puede ser de hasta 30 m.

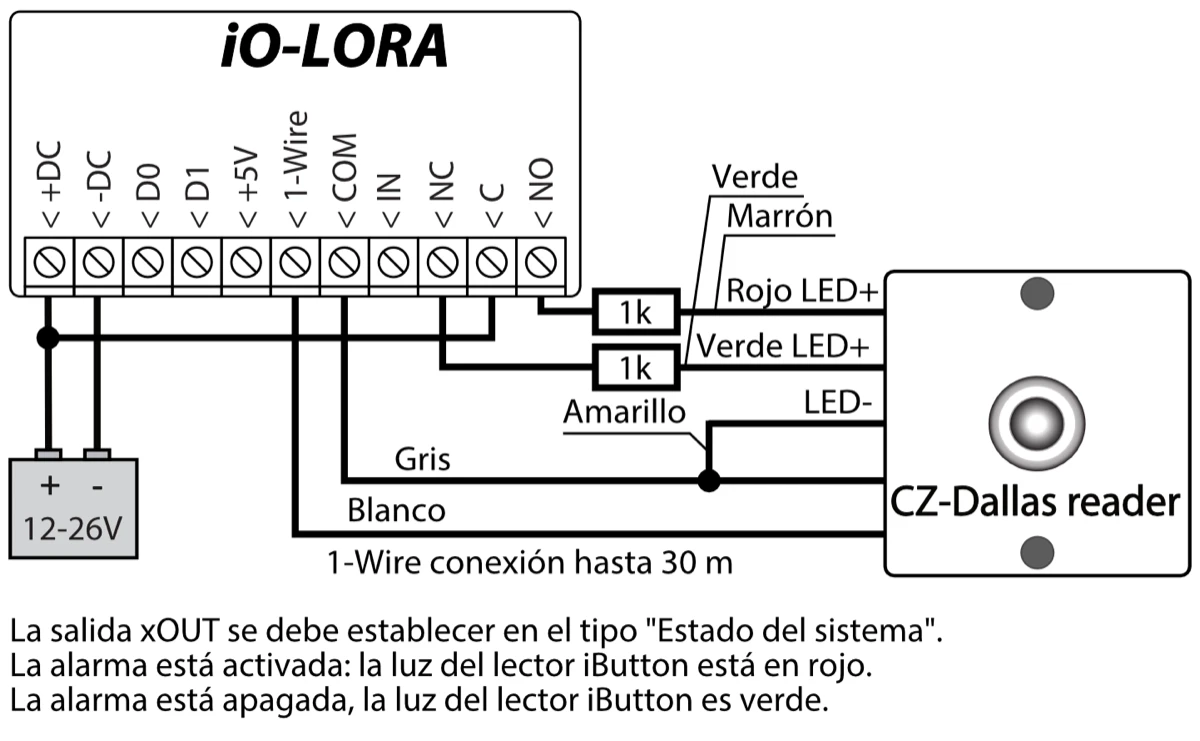

Diagrama de conexión: iO-LORA y lector CZ-Dallas. Alimentación 12-26V: positivo a +DC y negativo a -DC. El cable Blanco va de 1-Wire al lector; el cable Gris va de COM al lector y se une al cable Amarillo de LED-. C se une a +DC; NO alimenta «Rojo LED+» mediante una resistencia 1k y NC alimenta «Verde LED+» mediante otra resistencia 1k. También se señalan los cables Verde y Marrón. Conexión 1-Wire de hasta 30 m. La salida xOUT debe establecerse en «Estado del sistema»: con la alarma activada, la luz es roja; con la alarma apagada, es verde.

2.6 Esquema de conexión de los módulos iO-LORA

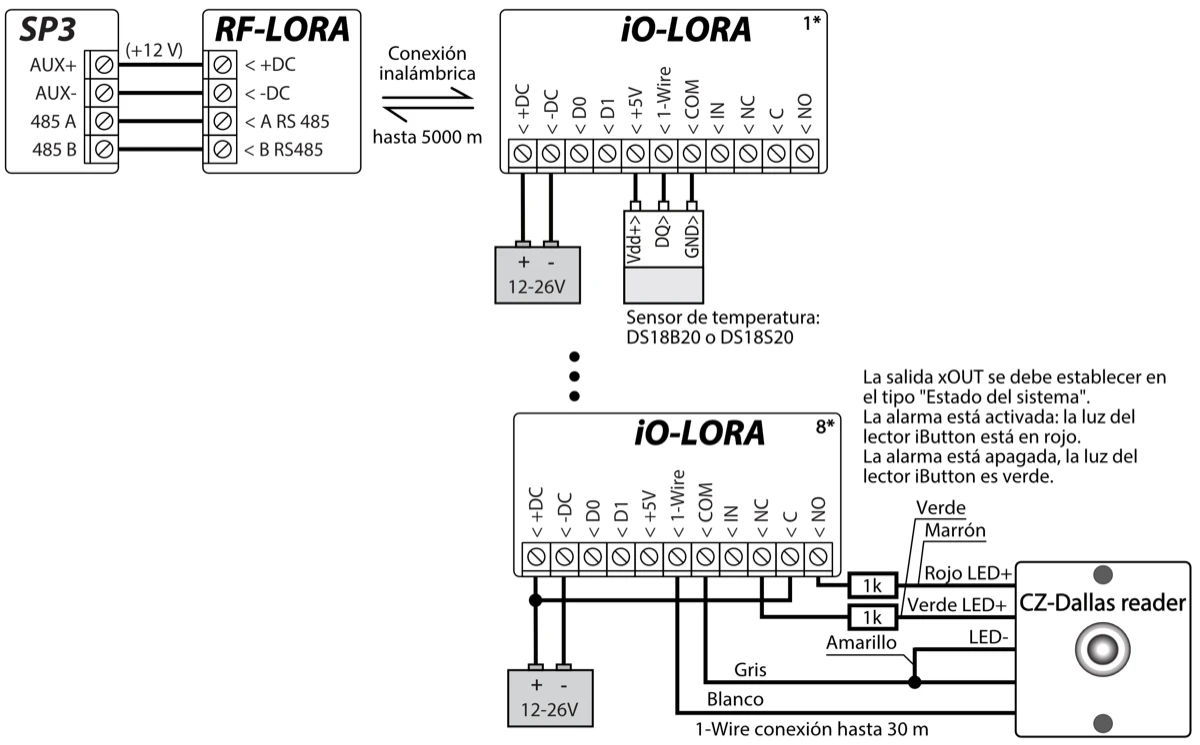

Diagrama de conexión: SP3 conectado a RF-LORA y, de forma inalámbrica, a los módulos iO-LORA 1 a 8, hasta 5000 m. AUX+ (+12 V) del SP3 se conecta a +DC de RF-LORA; AUX- a -DC, 485 A a A RS 485 y 485 B a B RS485. Módulo 1: alimentación 12-26V a +DC y -DC; +5V, 1-Wire y COM se conectan respectivamente a Vdd+, DQ y GND del sensor de temperatura DS18B20 o DS18S20. Módulo 8: alimentación 12-26V a +DC y -DC; 1-Wire al cable Blanco del lector CZ-Dallas y COM a los cables Gris y Amarillo de LED-. C se une a +DC; NO alimenta «Rojo LED+» mediante 1k y NC alimenta «Verde LED+» mediante 1k. La conexión 1-Wire del lector alcanza hasta 30 m. La salida xOUT debe establecerse en «Estado del sistema»: luz roja con la alarma activada y verde con la alarma apagada.

Note

Se debe conectar un transceptor RF-LORA al panel de control "FLEXi" SP3 y se pueden conectar hasta 8 expansores inalámbricos iO-LORA. Se recomienda utilizar un cable de par trenzado (UTP4x2x0,5 o STP4x2x0,5) para conectar el sensor de temperatura. Lectores de llaves CZ-Dallas iButton y sensor de temperatura conectados al bus "1-Wire".

3. Panel de control de seguridad “FLEXi” SP3

  1. Se debe conectar un transceptor RF-LORA al panel de control "FLEXi" SP3.

  2. Encienda la fuente de alimentación del panel de control "FLEXi" SP3.

  3. Encienda la fuente de alimentación del expansor inalámbrico iO-LORA.

  4. Ejecuta TrikdisConfig.

  5. Conecta el "FLEXi" SP3 a una computadora con un cable USB Mini-B o conéctate al "FLEXi" SP3 de forma remota.

  6. Haga clic en Leer [F4] para ver los parámetros actuales "FLEXi" SP3. Si se le solicita, introduzca el código del administrador o instalador de en la ventana emergente.

  7. En la lista "Módulos", seleccione "iO-LORA Expansor".

  8. En el campo "Núm. de Serie", ingrese el número de serie del módulo.

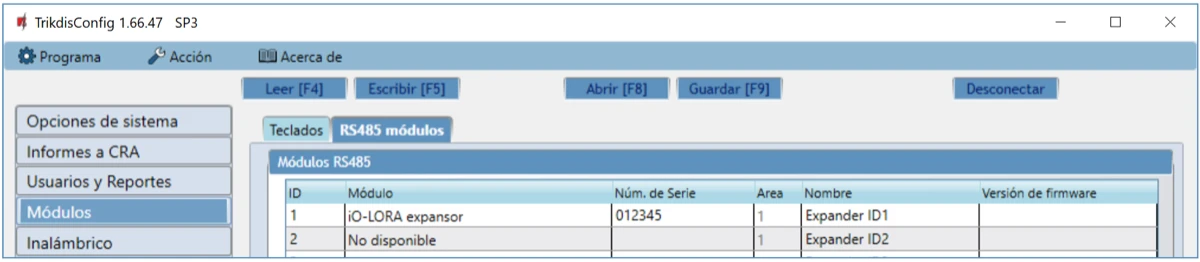

TrikdisConfig SP3, ventana «Módulos», pestaña «RS485 módulos». En la fila ID 1, «Módulo» muestra «iO-LORA expansor», el campo «Núm. de Serie» está rellenado, «Área» muestra 1 y «Nombre» muestra «Expander ID1».

  1. En la pestaña "Zonas", configure la entrada del expansor.

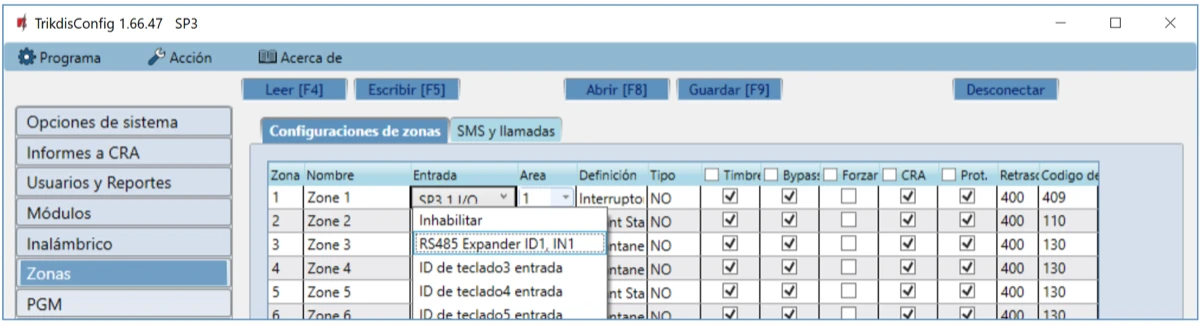

TrikdisConfig SP3, sección Zonas, pestaña Configuraciones de zonas: la lista desplegable Entrada muestra la opción RS485 Expander ID1, IN1 para la zona seleccionada.

  1. En la pestaña "PGM", realice los ajustes para la salida PGM del expansor.

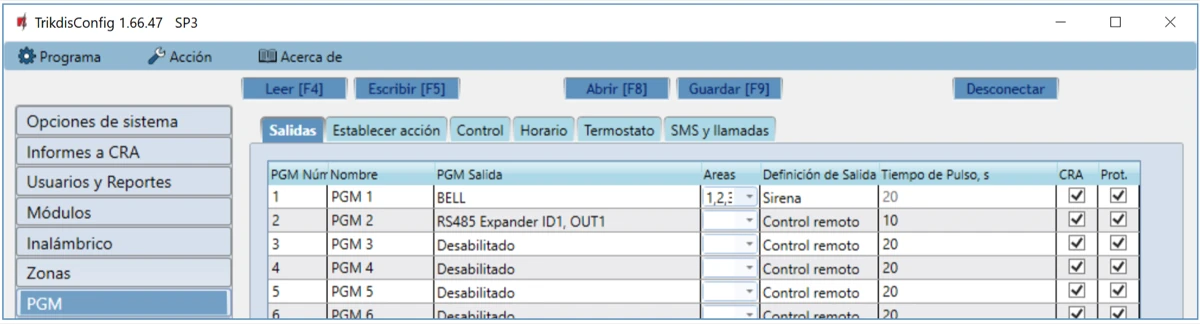

TrikdisConfig SP3, ventana «PGM», pestaña «Salidas». En PGM 2, «PGM Salida» muestra «RS485 Expander ID1, OUT1», «Definición de Salida» muestra «Control remoto» y «Tiempo de Pulso, s» muestra 10.

  1. Los sensores de temperatura se incluirán en la lista de "Sensores" si se conecta un sensor de temperatura al expansor iO-LORA.

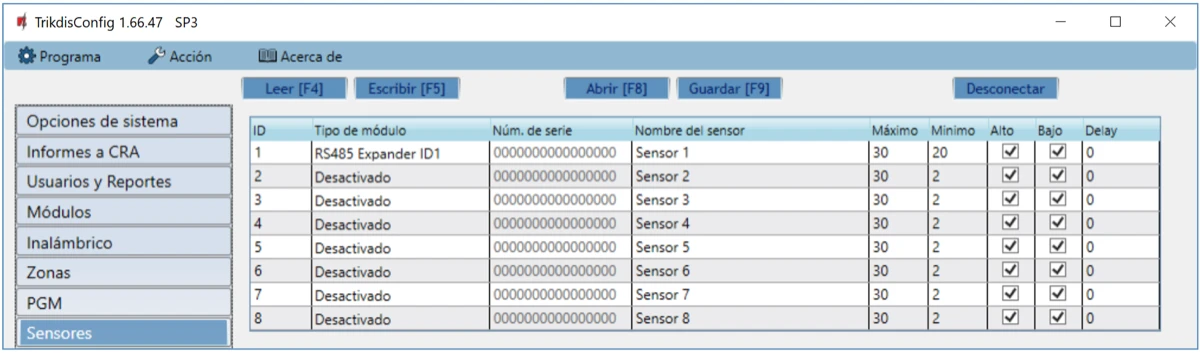

TrikdisConfig SP3, ventana «Sensores». En la fila ID 1, «Tipo de módulo» muestra «RS485 Expander ID1». Hay campos «Núm. de serie», «Nombre del sensor», «Máximo», «Mínimo», «Alto», «Bajo» y «Delay»; el ejemplo muestra «Máximo» 30, «Mínimo» 20, «Alto» y «Bajo» marcados, y «Delay» 0.

  1. Una vez que se finalice la configuración, haz clic en el botón Escribir [F5].

  2. Espera a que finalicen las actualizaciones.

  3. Haga clic en el botón "Desconectar" y desconecte el cable USB.

4. Precauciones de seguridad

Solo el personal calificado puede instalar y servicio el módulo de alarma de intrusión.

Por favor, lea atentamente este manual antes de la instalación con el fin de evitar errores que pueden conducir a un mal funcionamiento o incluso daños en el equipo.

Siempre desconecte la fuente de alimentación antes de realizar las conexiones eléctricas.

Símbolo de un contenedor de basura con ruedas tachado, que indica que el producto no debe desecharse con los residuos domésticos.Los cambios, modificaciones o reparaciones no autorizadas por el fabricante deberán invalidar la garantía.

Cumpla con la normativa local y no deseche su sistema de alarma inutilizables o sus componentes con los residuos domésticos.
