iO8-LoRa Expansor inalámbrico

Descargar PDF

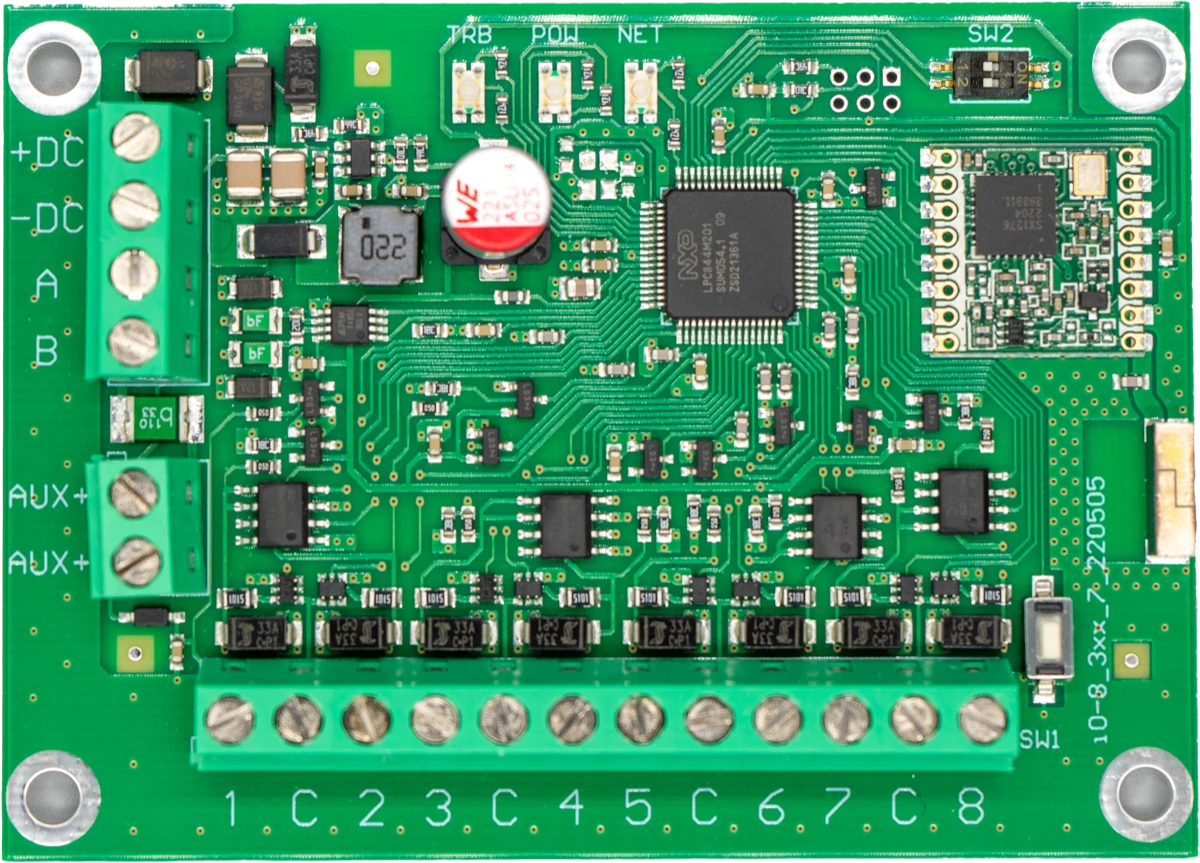

Fotografía de la placa de circuito del expansor iO8-LoRa, con sus bloques de terminales, indicadores LED, botón SW1 e interruptor DIP SW2.

1. Descripción

Los expansores inalámbricos iO-8-LORA con transceptor RF-LORA aumentan el número de entradas y salidas del panel de control "FLEXi" SP3 mediante comunicación RF bidireccional.

Compatible con el panel de control de seguridad SP3 y el controlador de acceso GATOR Cellular. El expansor inalámbrico iO-8-LORA tiene 8 terminales de I/O, cada uno de los cuales se puede configurar como entrada (IN) o como salida (OUT).

Características

Comunicación:

  • Alcance inalámbrico de línea de visión de hasta 5000 m.

  • Hasta 8 und. se puede conectar al panel de control "FLEXi" SP3 expansores inalámbricos iO-8-LORA.

  • Los productos de la versión HW iO8_x5xx_7_230419 vienen con una antena estándar adecuada para la mayoría de los casos. En los casos en que sea necesario proporcionar una comunicación de alta calidad a la máxima distancia posible, se debe utilizar una antena (AX-ANT-KIT – 433 MHz, AX-ANT01S_SF – 868 MHz) con una mayor ganancia de señal de radio.

Entradas y salidas: - 8 terminales de I/O, cada uno se puede configurar como terminal de entrada (IN) o salida (OUT). Tipos de entrada (IN): ATZ, EOL, NC, NO. Se pueden usar diferentes valores nominales de resistencias en los circuitos de tipo EOL y ATZ.

Conexión:

  • El expansor inalámbrico iO-8-LORA está conectado al panel de control "FLEXi" SP3 a través del transceptor RF-LORA.

1.1 Parámetros Técnicos

Parámetro Descripción
Frecuencia de transmisión Modificación 4F: 433,3 - 434,7 MHz /​ Modificación 8F: 867 - 869 MHz
Tipo de modulación LORA
Tensión de alimentación 10-26 V DC
Consumo actual hasta 50 mA (en espera) /​ hasta 120 mA (a corto plazo, mientras se envía)
Cifrado de mensajes Si
Rango en área abierta hasta 5000 m
Terminales de doble propósito [I/​O] 8, función IN o OUT seleccionada durante la programación. Si se selecciona IN, tipos disponibles: NC, NO, EOL, EOL_T, 3EOL, ATZ, ATZ_T. Si se selecciona OUT, la terminal se convierte en colector abierto (OC) con una corriente de hasta 100 mA
Entorno operativo Temperatura de -20 ° C a +50 ° C, humedad relativa - de hasta 80% a +20 ° C
Dimensiones 65 x 90 x 12 mm
Peso 80 g

1.2 Elementos expansores

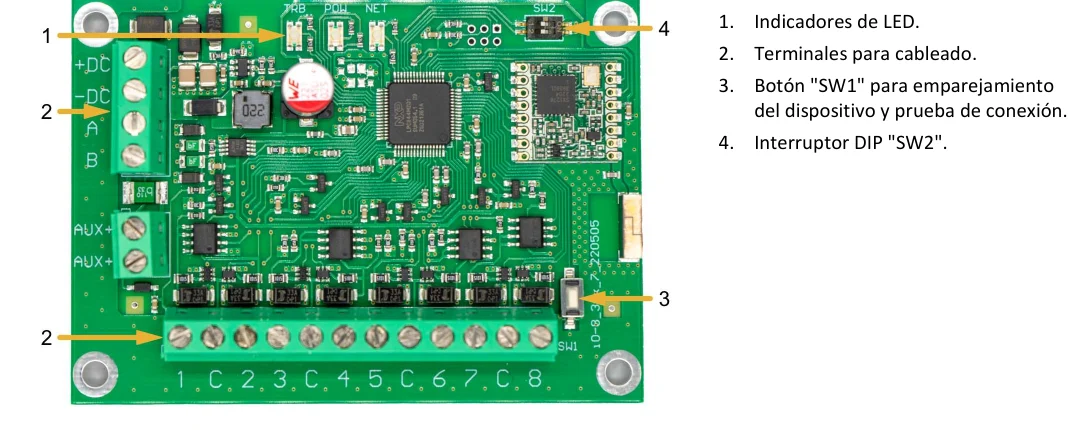

Fotografía numerada de la placa del expansor iO8-LoRa a la izquierda. La llamada 1 señala los indicadores de LED; la 2, los terminales para cableado; la 3, el botón SW1 para emparejar el dispositivo y probar la conexión; y la 4, el interruptor DIP SW2. Los nombres numerados aparecen en una lista a la derecha.

Configuración del interruptor DIP 'SW2'

Para la versión HW iO8_x5xx_7_230419:

  1. Frecuencia de radio (OFF - RF1; ON - RF2). Diseñado para cambiar el canal de radio si el canal actual está muy cargado.
  2. Tipo de modulación (OFF - rápido; ON - lento). La posición ON permite aumentar la distancia de comunicación aproximadamente 2 veces (dependiendo de las condiciones ambientales). Pero si se garantiza una conexión de calidad usando la posición OFF, se recomienda usarla. En la posición ON, disminuye el rendimiento del sistema.

NOTA: ¡En los dispositivos iO8-LORA y RF-LORA, las posiciones del interruptor SW deben coincidir! De lo contrario, la comunicación por radio no funcionará.

1.3 Descripción del Bloque de Terminales

Terminal Descripción
+DC Terminal de poder (10-26 V DC positive)
-DC Terminal de poder (10-26 V DC negativo)
A Terminal A del bus de datos RS485
B Terminal B del bus de datos RS485
1- 8 Terminales de entrada/​salida
C Terminal negativa común

1.4 Indicación de LED

Indicador Estados de LED Descripción
NETWORK / (Red) Off Sin señal de RF
NETWORK / (Red) Verde parpadeando Nivel de señal RF de 0 a 10. Suficiente 3
POWER / (Poder) Off Sin tensión de alimentación
POWER / (Poder) Verde parpadeando Nivel normal de tensión de alimentación
POWER / (Poder) Amarillo parpadeando Tensión de alimentación baja (≤11,5 V)

2. Esquemas de conexión

2.1 Esquema para la conexión de la fuente de alimentación

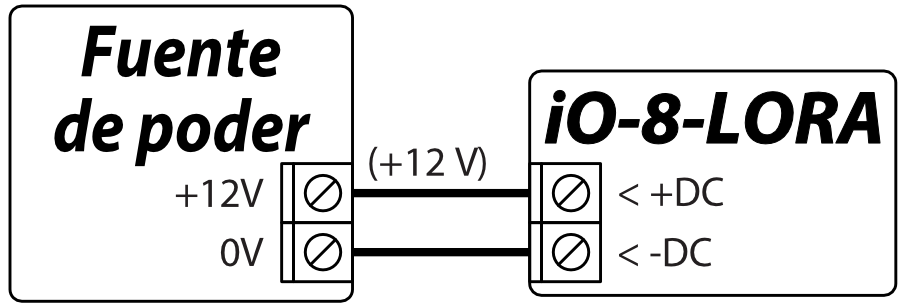

Diagrama de conexión: Fuente de poder a iO-8-LORA. Alimentación (+12 V): +12V a +DC, 0V a -DC.

2.2 Esquemas para la entradas de conexión

Hay 8 terminales IO1 – IO8 (entradas) en la placa de expansión iO-8-LORA para conectar circuitos de sensores. Cualquier terminal puede configurarse como entrada y asignarse atributos de zona: tipo de circuito (NO, NC, EOL, EOL_T, 3EOL , ATZ, ATZ_T); sensibilidad a eventos temporales del circuito; función de zona (Delay, Instant, Instant Stay, Interior, Interior Stay, Fire, Keyswitch, 24_hour, Silent, Silent 24h).

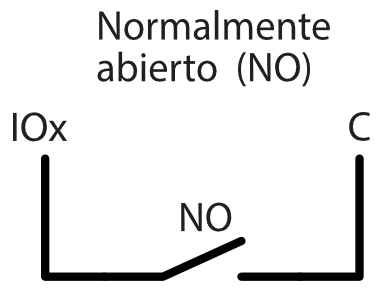

Diagrama de conexión: circuito de entrada normalmente abierto (NO). Un contacto NO conecta IOx con C al cerrarse. No se muestra ninguna resistencia.

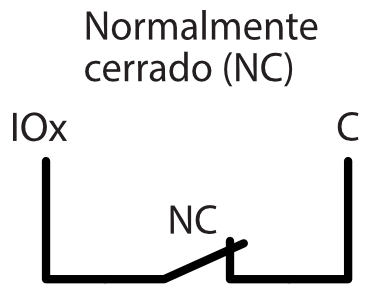

Diagrama de conexión: circuito de entrada normalmente cerrado (NC). Un contacto NC conecta IOx con C. No se muestra ninguna resistencia.

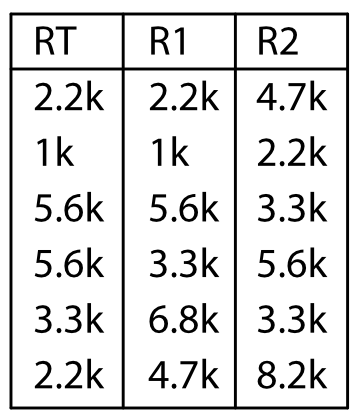

Tabla de valores de resistencias con columnas RT, R1 y R2. Las seis filas son 2.2k, 2.2k, 4.7k; 1k, 1k, 2.2k; 5.6k, 5.6k, 3.3k; 5.6k, 3.3k, 5.6k; 3.3k, 6.8k, 3.3k; y 2.2k, 4.7k, 8.2k.

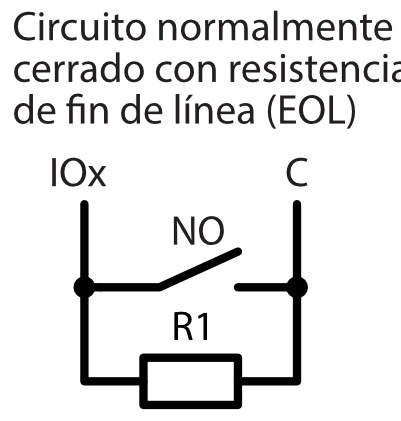

Circuito normalmente cerrado con resistencia de fin de línea (EOL): entre IOx y C, el contacto NO está en paralelo con la resistencia R1.

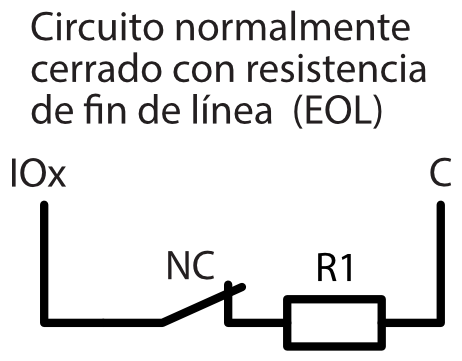

Circuito normalmente cerrado con resistencia de fin de línea (EOL): entre IOx y C, el contacto NC y la resistencia R1 están en serie.

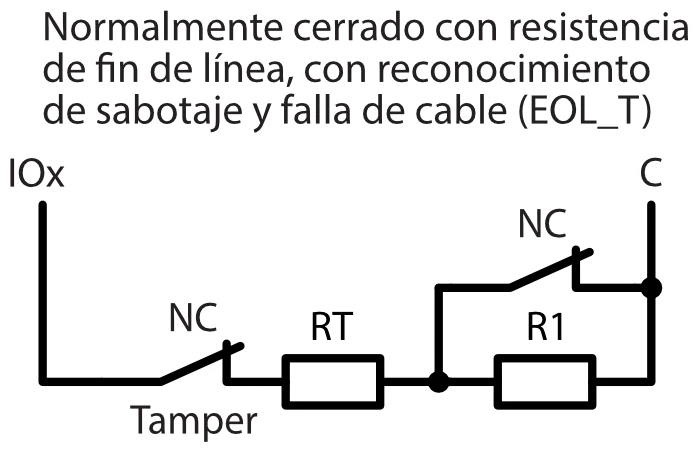

Normalmente cerrado con resistencia de fin de línea, con reconocimiento de sabotaje y falla de cable (EOL_T): de IOx a C, el contacto NC Tamper y RT están en serie con R1; el contacto NC está en paralelo con R1.

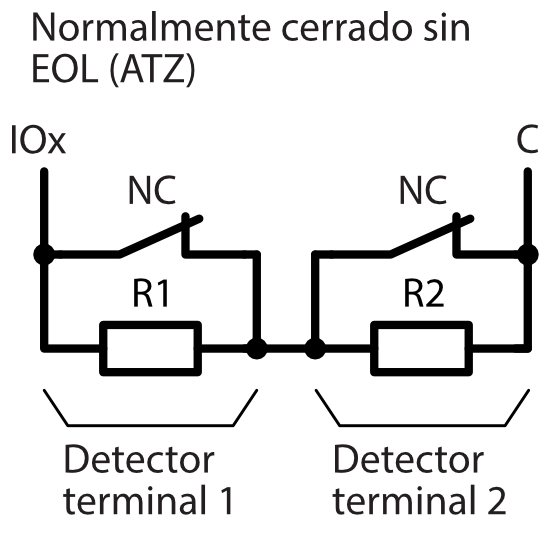

Diagrama de conexión: entrada normalmente cerrada sin EOL (ATZ) entre IOx y C. El detector terminal 1 tiene un contacto NC en paralelo con R1; el detector terminal 2 tiene un contacto NC en paralelo con R2. Los dos circuitos de los detectores están en serie.

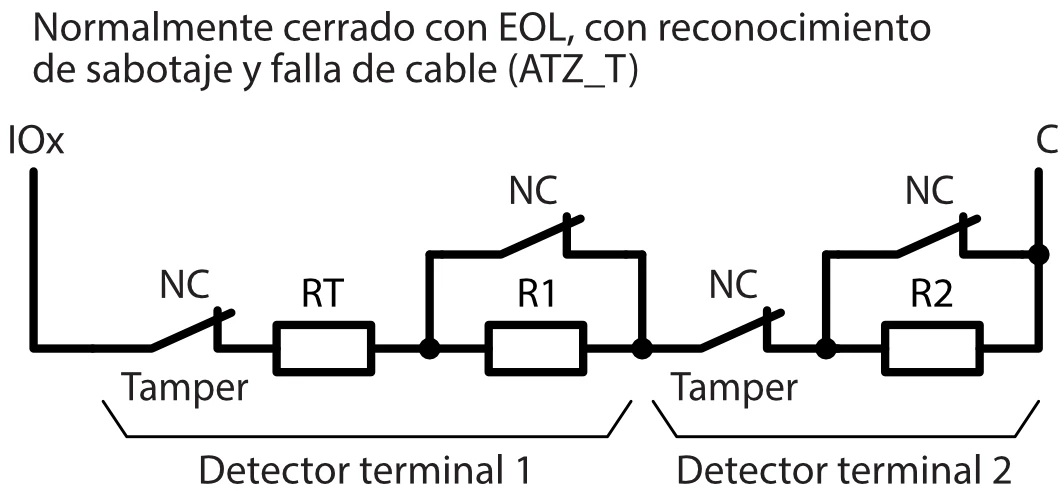

Diagrama de conexión: entrada normalmente cerrada ATZ_T entre IOx y C. El detector terminal 1 tiene un contacto NC de sabotaje y RT en serie, seguidos de un contacto NC en paralelo con R1. El detector terminal 2 tiene un contacto NC de sabotaje en serie, seguido de un contacto NC en paralelo con R2.

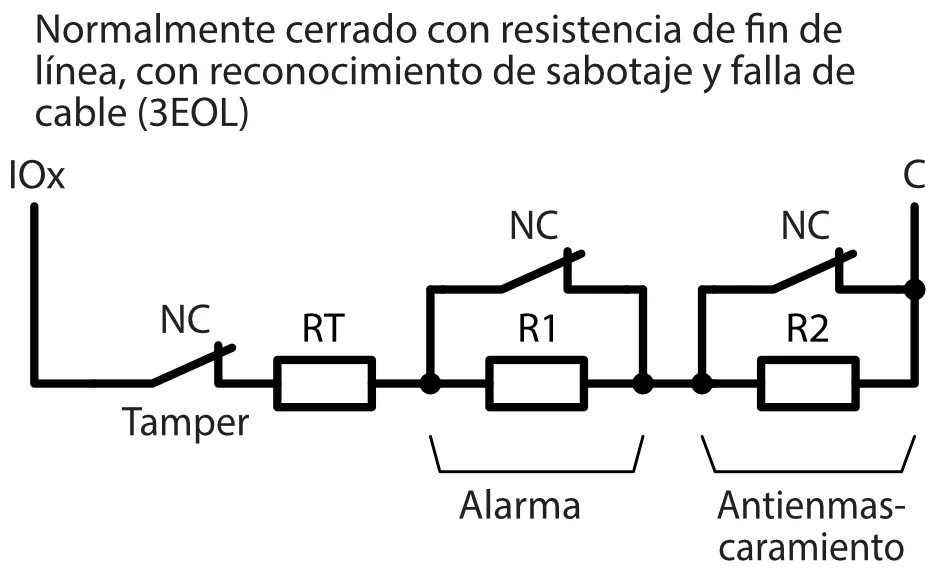

Normalmente cerrado con resistencia de fin de línea, con reconocimiento de sabotaje y falla de cable (3EOL): de IOx a C, el contacto NC Tamper, RT, R1 y R2 están en serie. El contacto NC Alarma está en paralelo con R1; el contacto NC Antienmascaramiento está en paralelo con R2.

2.3 Esquema para conectar un relé

Usando las terminales de relé es posible controlar (encender/apagar) de forma remota varios dispositivos eléctricos. El terminal I/O universal del expansor inalámbrico iO-8-LORA debe configurarse como una salida (OUT) y debe tener asignada la definición de "Control remoto".

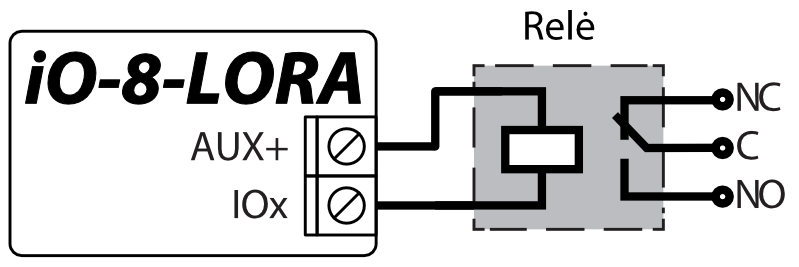

Diagrama de conexión: iO-8-LORA a un relé. AUX+ e IOx se conectan a la bobina del relé. El relé tiene contactos marcados NC, C y NO.

2.4 Esquema de conexión del expansor iO-8-LORA al panel de control "FLEXi" SP3

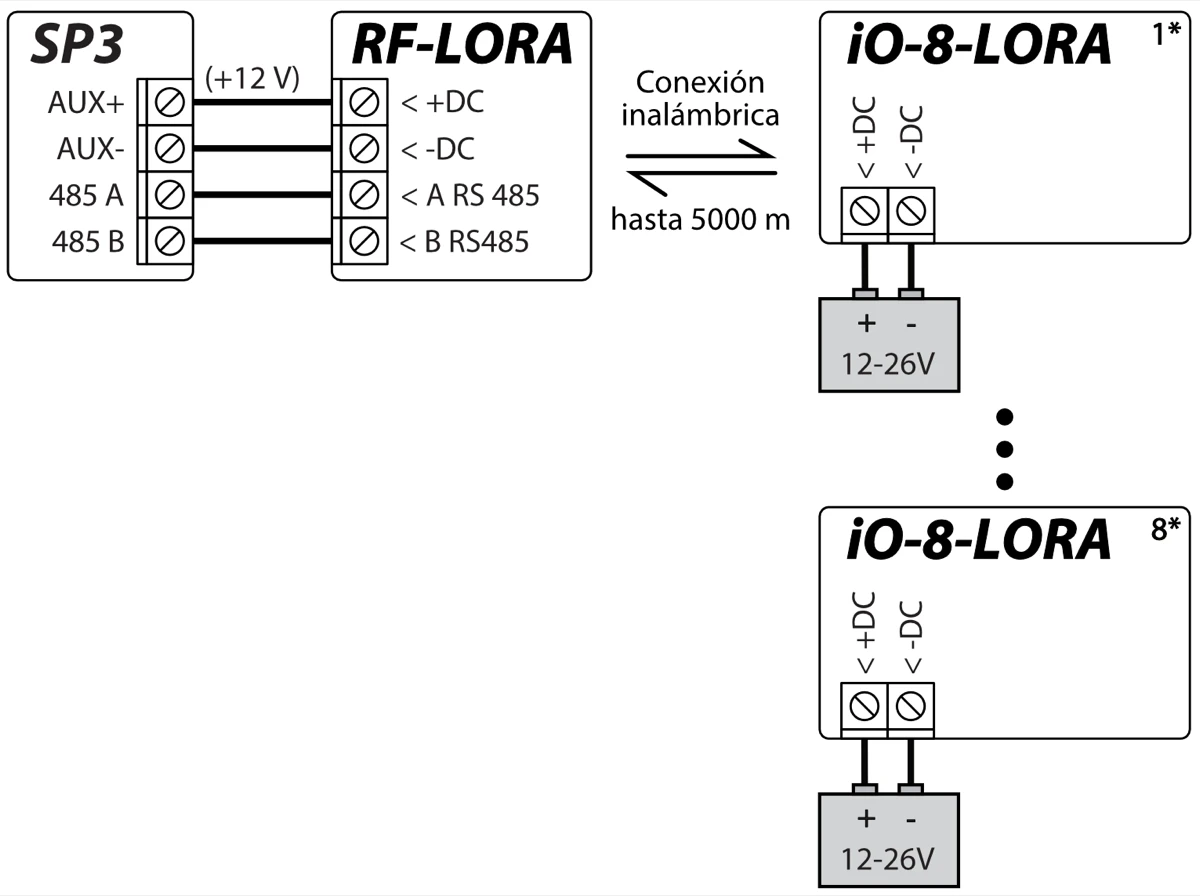

Diagrama de conexión: SP3 a RF-LORA y hasta ocho expansores iO-8-LORA. SP3 AUX+ (+12 V) se conecta a RF-LORA +DC; AUX- a -DC; 485 A a A RS 485; y 485 B a B RS485. RF-LORA se conecta de forma inalámbrica con los expansores hasta 5000 m. Cada iO-8-LORA tiene una fuente de alimentación independiente de 12-26 V conectada a +DC y -DC.

Note

Se debe conectar un transceptor RF-LORA al panel de control "FLEXi" SP3 y se pueden conectar hasta 8 expansores inalámbricos iO-8-LORA.

3. Panel de control de seguridad “FLEXi” SP3

  1. Se debe conectar un transceptor RF-LORA al panel de control "FLEXi" SP3.

  2. Encienda la fuente de alimentación del panel de control "FLEXi" SP3.

  3. Encienda la fuente de alimentación del expansor inalámbrico iO-8-LORA.

  4. Ejecuta TrikdisConfig.

  5. Conecta el "FLEXi" SP3 a una computadora con un cable USB Mini-B o conéctate al "FLEXi" SP3 de forma remota.

  6. Haga clic en Leer [F4] para ver los parámetros actuales "FLEXi" SP3. Si se le solicita, introduzca el código del administrador o instalador de en la ventana emergente.

  7. En la lista "Módulos", seleccione "iO-8-LORA Expansor".

  8. En el campo "Núm. de Serie", ingrese el número de serie del módulo.

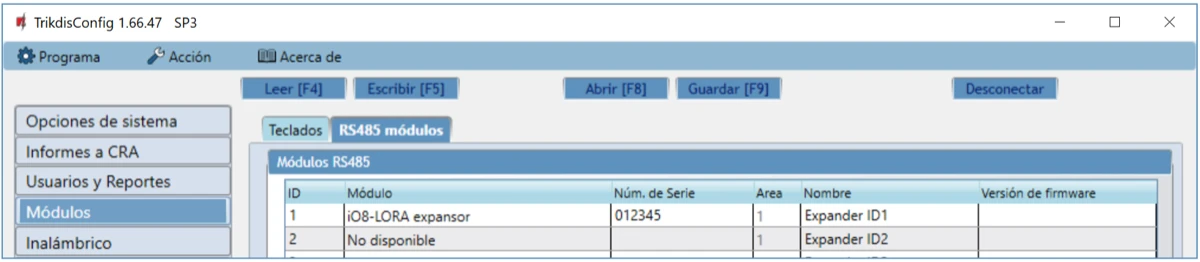

TrikdisConfig SP3, ventana «Módulos», pestaña «RS485 módulos». La fila 1 muestra un expansor iO8-LORA con un número de serie introducido, área 1 y nombre «Expander ID1». La fila 2 muestra «No disponible», área 1 y nombre «Expander ID2».

  1. En la pestaña "Zonas", configure la entradas del expansor.

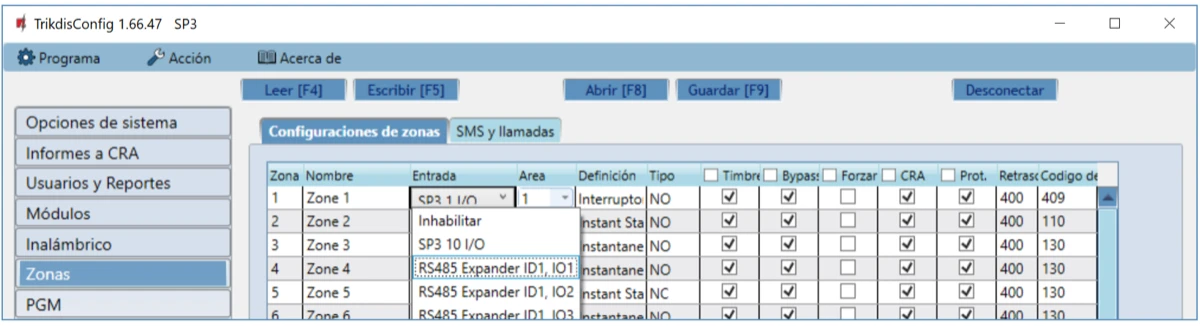

TrikdisConfig SP3, sección «Zonas», pestaña «Configuraciones de zonas». En la zona 1, el campo «Entrada» muestra «SP3 1 I/O» y tiene abierto su menú. Entre las opciones visibles están «Inhabilitar», «SP3 10 I/O» y «RS485 Expander ID1, IO1», «IO2» e «IO3»; la opción «IO1» está resaltada.

  1. En la pestaña "PGM", realice los ajustes para la salidas PGM del expansor.

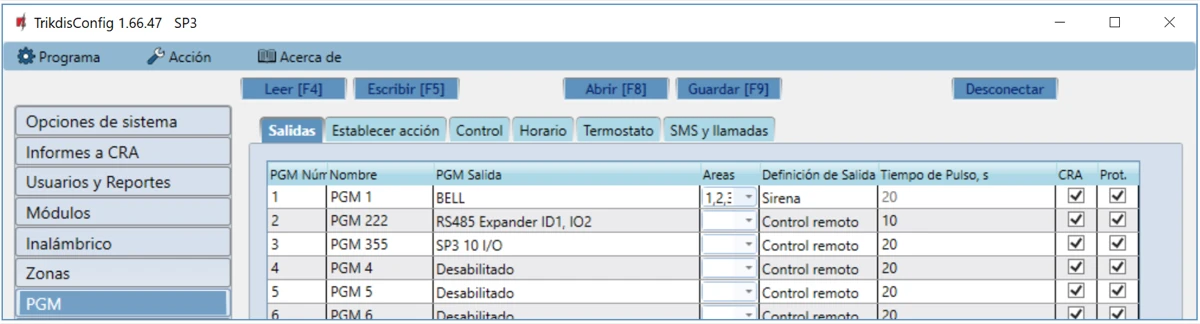

TrikdisConfig SP3, ventana «PGM», pestaña «Salidas». La columna «PGM Salida» muestra «BELL» para PGM 1 y «RS485 Expander ID1, IO2» para PGM 222. PGM 222 tiene «Definición de Salida» «Control remoto» y «Tiempo de Pulso, s» de 10.

  1. Una vez que se finalice la configuración, haz clic en el botón Escribir [F5].

  2. Espera a que finalicen las actualizaciones.

  3. Haga clic en el botón "Desconectar" y desconecte el cable USB.

4. Precauciones de seguridad

Solo el personal calificado puede instalar y servicio el módulo de alarma de intrusión.

Por favor, lea atentamente este manual antes de la instalación con el fin de evitar errores que pueden conducir a un mal funcionamiento o incluso daños en el equipo.

Siempre desconecte la fuente de alimentación antes de realizar las conexiones eléctricas.

Símbolo de un contenedor de basura con ruedas tachado, que indica que el producto no debe desecharse con los residuos domésticos.Los cambios, modificaciones o reparaciones no autorizadas por el fabricante deberán invalidar la garantía.

Cumpla con la normativa local y no deseche su sistema de alarma inutilizables o sus componentes con los residuos domésticos.
