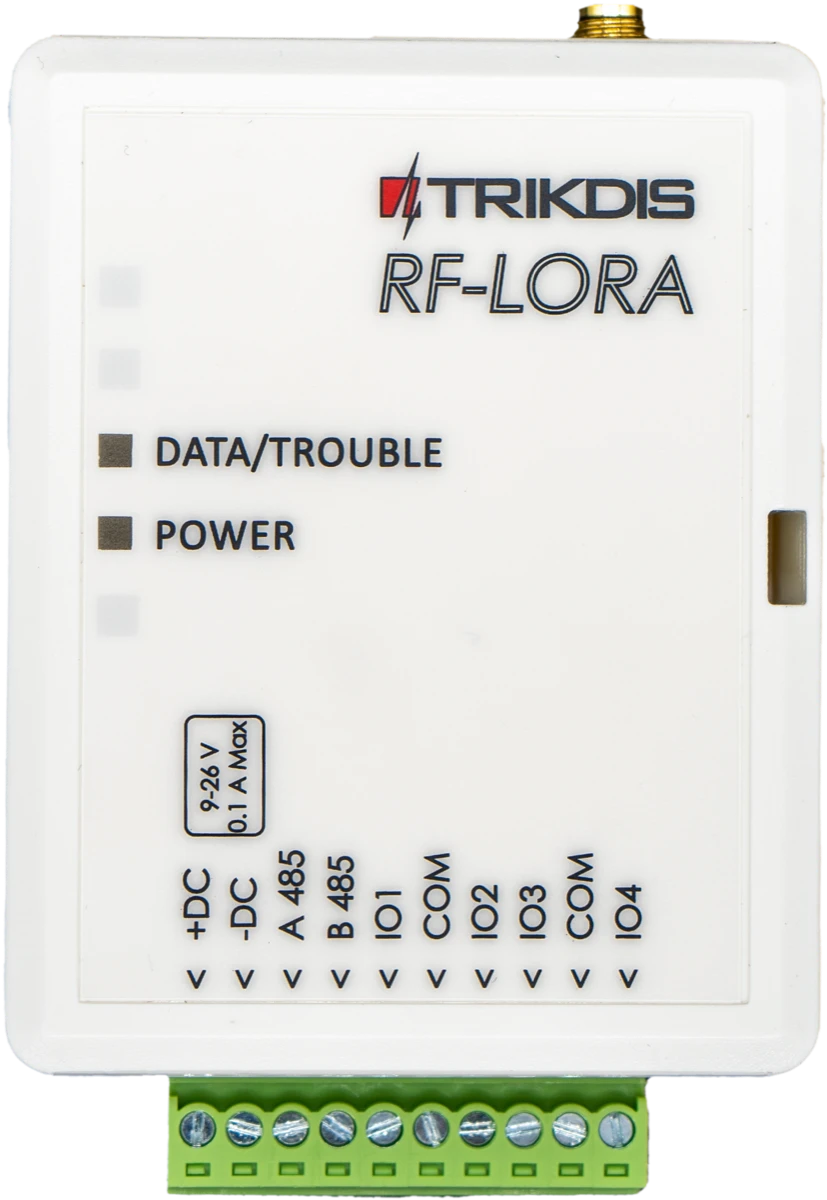

RF-LoRa Expansor Inalámbrico¶
1. Descripción¶
Transceptor RF-LORA con expansores inalámbricos iO-LORA e iO-8-LORA aumenta el número de entradas y salidas del panel de control "FLEXi" SP3 mediante comunicación RF bidireccional.
Compatible con el panel de control de seguridad SP3, GATOR Cellular y GATOR WiFi. Se pueden conectar hasta 8 módulos LORA (iO-LORA, iO-8-LORA, PB-LORA) al panel de control "FLEXi" SP3 mediante el transceptor RF-LORA.
Características
Comunicación:
-
Alcance inalámbrico de línea de visión de hasta 5000 m.
-
Se puede conectar un transceptor RF-LORA al panel de control "FLEXi" SP3.
-
El producto viene con una antena estándar adecuada para la mayoría de los casos. En los casos en que sea necesario proporcionar una comunicación de alta calidad a la máxima distancia posible, se debe utilizar una antena (AX-ANT-KIT – 433 MHz, AX-ANT01S_SF – 868 MHz) con una mayor ganancia de señal de radio.
Conexión:
- El transceptor RF-LORA se conecta al panel de control "FLEXi" SP3 a través del bus RS485.
1.1 Parámetros Técnicos¶
| Parámetro | Descripción |
|---|---|
| Frecuencia de transmisión | Modificación 8F: 867-869 MHz / Modificación 4F: 433,3-434,7 MHz |
| Tipo de modulación | LORA |
| Tensión de alimentación | 9-26 V DC |
| Consumo actual | hasta 50 mA (en espera) / hasta 150 mA (a corto plazo, mientras se envía) |
| Cifrado de mensajes | Si |
| Rango en área abierta | hasta 5000 m |
| Entorno operativo | Temperatura de -20 ° C a +50 ° C, humedad relativa - de hasta 80% a +20 ° C |
| Dimensiones | 65 x 82 x 25 mm |
| Peso | 80 g |

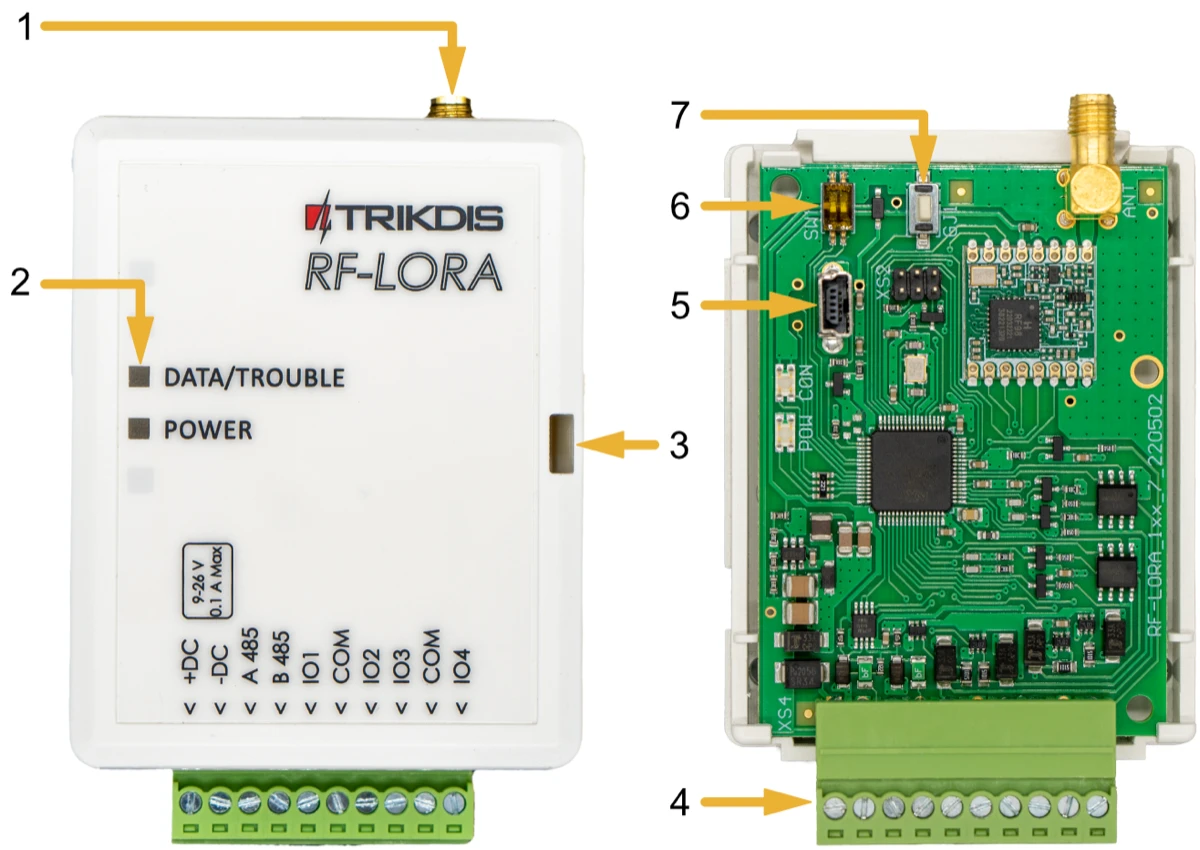

1.2 Elementos expansores¶

Nota:
1.3 Descripción del Bloque de Terminales¶
| Terminal | Descripción |
|---|---|
| +DC | Terminal de poder (9-26 V DC positive) |
| -DC | Terminal de poder (9-26 V DC negativo) |
| A 485 | Terminal A del bus de datos RS485 |
| B 485 | Terminal B del bus de datos RS485 |
| IO1-IO4 | No utilizado |
| COM | No utilizado |
1.4 Indicación de LED¶
| Indicador | Estados de LED | Descripción |
|---|---|---|
| DATA/TROUBLE | Rojo parpadeante/fijo | La comunicación con el módulo está rota |
| DATA/TROUBLE | Verde/rojo parpadeando | Modo de vinculación del módulo LORA |
| DATA/TROUBLE | Verde encendido durante 3 segundos | Módulo LORA emparejado (en modo de emparejamiento) |
| POWER | Off | Sin tensión de alimentación |
| POWER | Verde parpadeando | Nivel normal de tensión de alimentación |
| POWER | Amarillo parpadeando | Tensión de alimentación baja (≤11,5 V) |
| POWER | Amarillo | Sin comunicación con el panel de control "FLEXi" SP3 vía RS485 |
2. Esquemas de conexión¶
2.1 Fijación¶

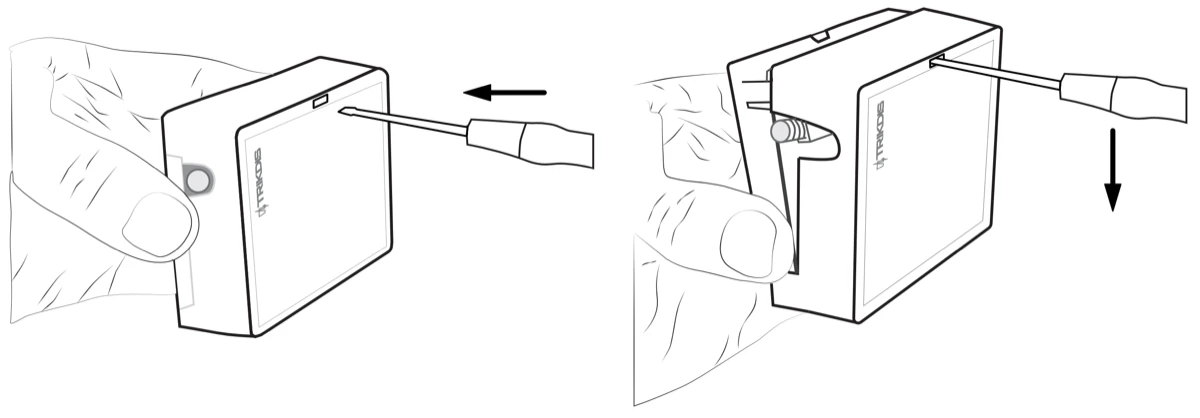

- Retire la tapa superior.

-

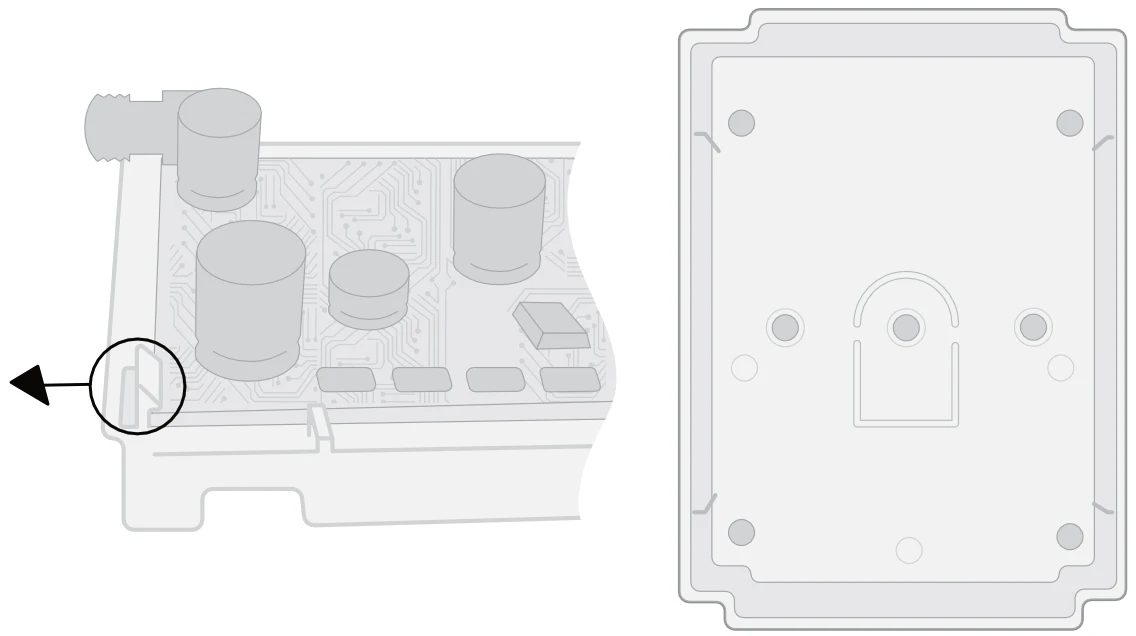

Retire la placa PCB.
-
Fijar la base de la caja en el lugar deseado usando tornillos.
-
Vuelva a insertar la placa.
-
Cierre la tapa superior.

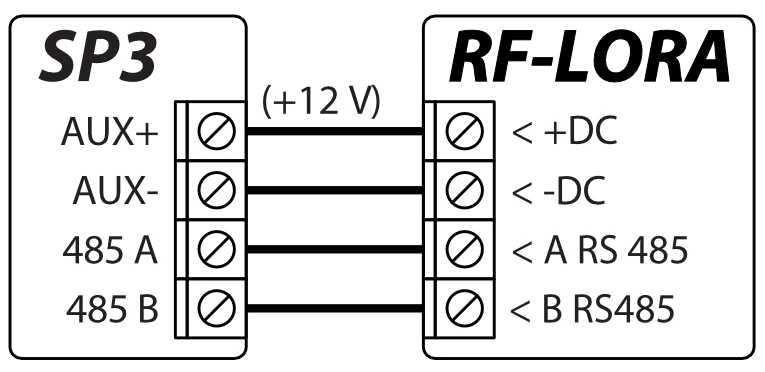

2.2 Conexión del transceptor RF-LORA al panel de control "FLEXi" SP3¶

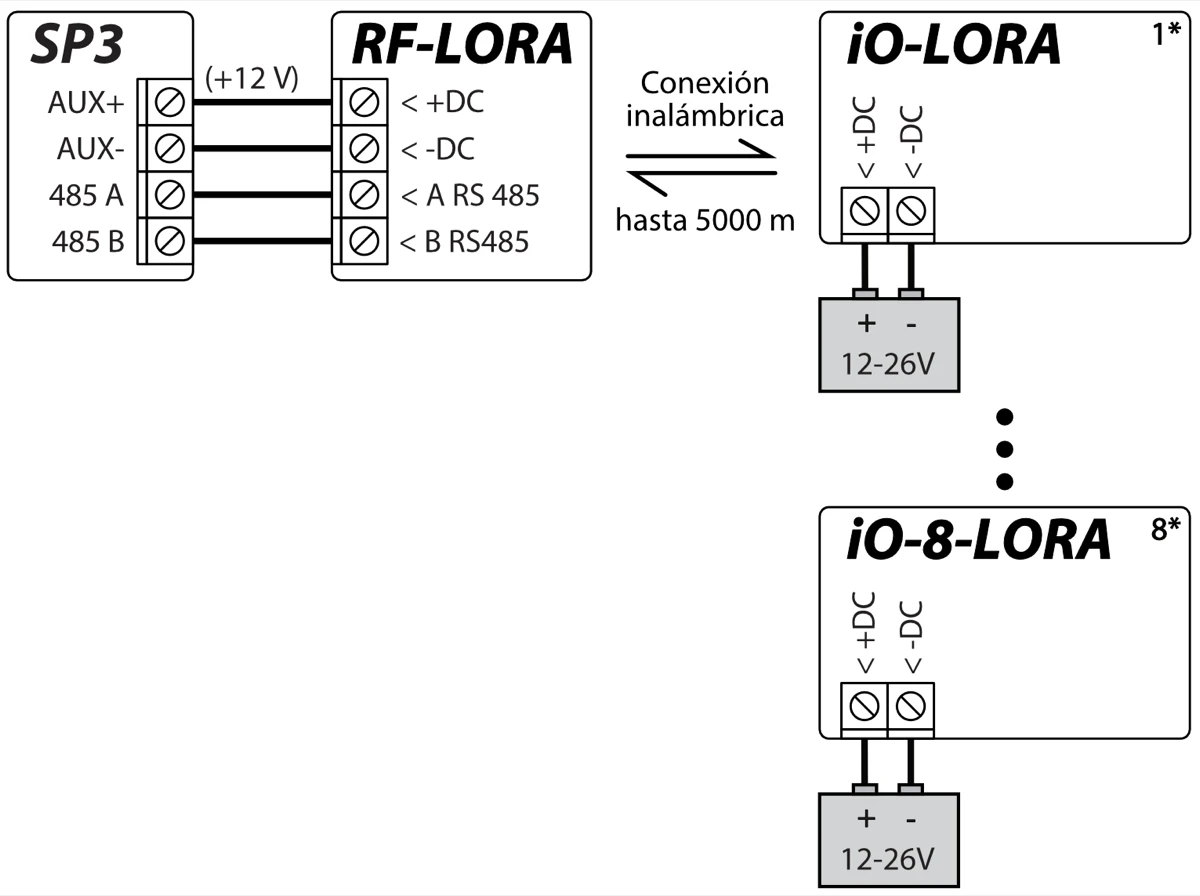

2.3 Esquema de cableado para expansores LORA¶

3. Configuración con TrikdisConfig¶
-
Se debe conectar un transceptor RF-LORA al panel de control "FLEXi" SP3.
-
Encienda la fuente de alimentación del panel de control "FLEXi" SP3.
-
Encienda la fuente de alimentación de los expansores inalámbricos iO-LORA y/o iO-8-LORA.
-
Ejecuta TrikdisConfig.
-
Conecta el "FLEXi" SP3 a una computadora con un cable USB Mini-B o conéctate al "FLEXi" SP3 de forma remota.
-
Haga clic en Leer [F4] para ver los parámetros actuales "FLEXi" SP3. Si se le solicita, introduzca el código del administrador o instalador de en la ventana emergente.
-

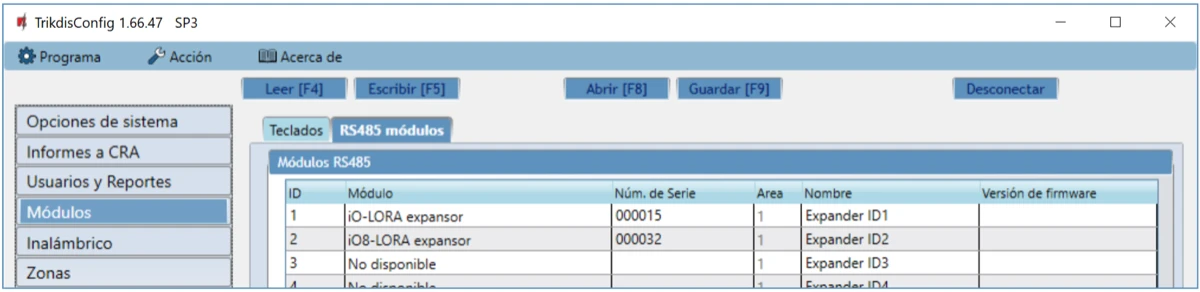

En la lista "Módulos", seleccione "iO-LORA Expansor" ("iO-8-LORA Expansor").
-
En el campo "Núm. de Serie", ingrese el número de serie del módulo.

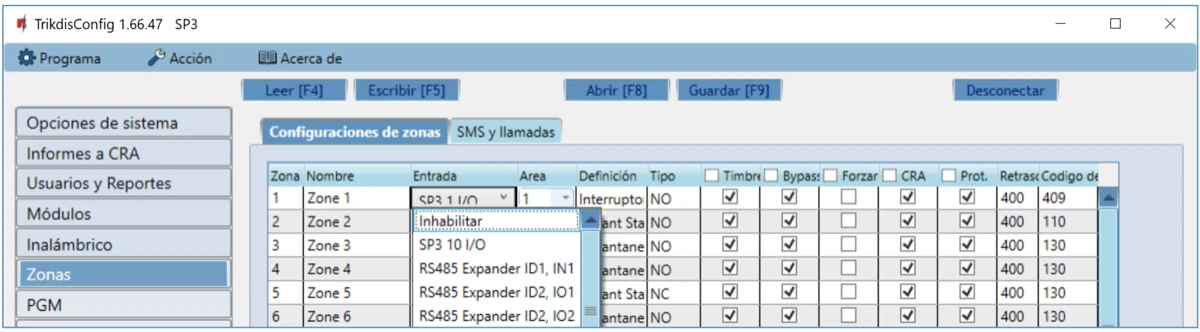

- En la pestaña "Zonas", configure la entradas del expansor.

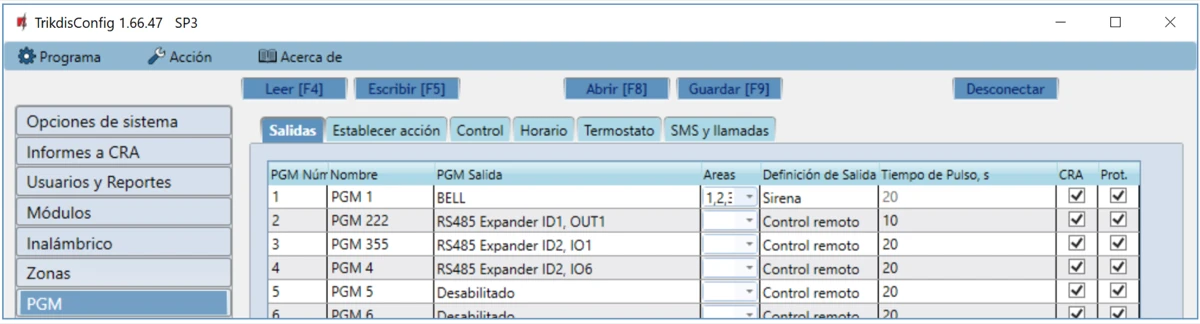

- En la pestaña "PGM", realice los ajustes para la salidas PGM del expansor.

-
Una vez que se finalice la configuración, haz clic en el botón Escribir [F5].
-
Espera a que finalicen las actualizaciones.
-
Haga clic en el botón "Desconectar" y desconecte el cable USB.
-
Active las entradas y cambie las salidas para probar el dispositivo.
4. Precauciones de seguridad¶
Solo el personal calificado puede instalar y servicio el módulo de alarma de intrusión.
Por favor, lea atentamente este manual antes de la instalación con el fin de evitar errores que pueden conducir a un mal funcionamiento o incluso daños en el equipo.
Siempre desconecte la fuente de alimentación antes de realizar las conexiones eléctricas.
Los cambios, modificaciones o reparaciones no autorizadas por el fabricante deberán invalidar la garantía.
Cumpla con la normativa local y no deseche su sistema de alarma inutilizables o sus componentes con los residuos domésticos.
