RF-S8 Transceptor inalámbrico

Descargar PDF

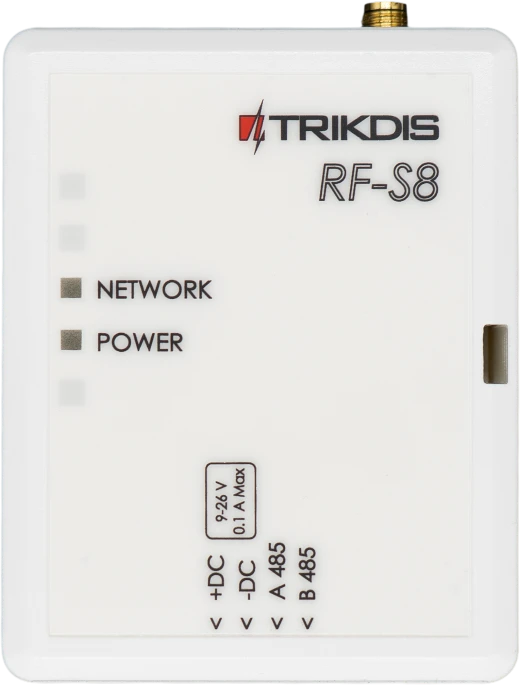

Parte frontal del transceptor TRIKDIS RF-S8, con indicadores NETWORK y POWER y terminales etiquetados +DC, -DC, A 485 y B 485. La indicación de alimentación dice 9-26 V, 0.1 A Max.

1. Descripción

Al conectar el transceptor RF-S8, "FLEXi" SP3 puede funcionar con sensores inalámbricos, sirenas y controles remotos “S8”.

Compatible con el panel de control de seguridad SP3.

Características

Comunicación:

  • Alcance inalámbrico de línea de visión de hasta 500 m.

  • Se puede conectar un transceptor RF-S8 al panel de control "FLEXi" SP3.

  • El producto viene con una antena estándar adecuada para la mayoría de los casos.

Conexión:

  • El transceptor RF-S8 se conecta al panel de control "FLEXi" SP3 a través del bus RS485*.*

1.1 Parámetros Técnicos

Parámetro Descripción
Tensión de alimentación [DC] 9-26 V DC
Consumo actual Hasta 50 mA (en espera), /​ Hasta 100 mA (a corto plazo, mientras se envía)
Frecuencia de transmisión 868 MHz
Intensidad de la señal de radio 25 mW
Rango en área abierta Hasta 500 m
Entorno operativo Temperatura desde -10°C a +50°C, humedad relativa del 80% a +20°C, sin condensación
Dimensiones 92x62x25 mm
Peso 0,08 kg

1.2 Elementos del transceptor

  1. Antena RF conector SMA

  2. Indicadores de LED.

  3. Ranura de apertura de la tapa frontal.

  4. Terminales para cableado.

  5. El conector USB Mini-B es para actualizaciones de software.

  6. Botón para activar/desactivar el modo de emparejamiento.

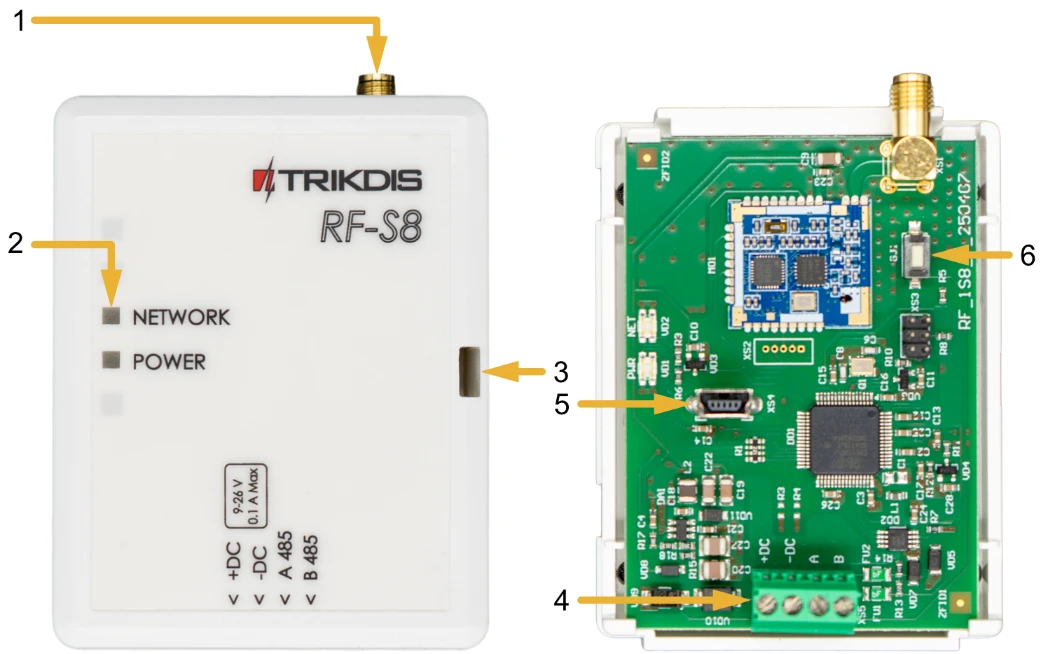

Exterior del RF-S8 a la izquierda y placa de circuito expuesta a la derecha. Foto izquierda: 1 conector SMA para antena RF, 2 indicadores luminosos, 3 ranura de apertura de la tapa frontal. Foto derecha: 4 terminal para conexiones externas, 5 conector USB Mini-B para actualizar el firmware, 6 botón para activar o desactivar el modo de emparejamiento.

1.3 Descripción del Bloque de Terminales

Terminal Descripción
+DC Terminal de poder (9-26 V DC positive)
-DC Terminal de poder (9-26 V DC negativo)
A 485 Terminal A del bus de datos RS485
B 485 Terminal B del bus de datos RS485

1.4 Indicación de LED

Indicador Estados de LED Descripción
NETWORK Verde/rojo parpadeando Modo de aprendizaje del sensor
NETWORK Verde encendido durante 5 segundos Sensor aprendido (en modo de aprendizaje)
POWER Off Sin tensión de alimentación
POWER Verde parpadeando Nivel normal de tensión de alimentación
POWER Amarillo parpadeando Tensión de alimentación baja (≤11,5 V)
POWER Amarillo Sin comunicación con el panel de control "FLEXi" SP3 vía RS485

2. Cambio de software del panel de control

El panel de seguridad „FLEXi” SP3 debe estar equipado con la revisión de firmware 4 SP3_xxx4_0122.fw (versión de firmware 1.22 o superior), lo que garantizará el funcionamiento de los sensores inalámbricos “S8”. El transceptor inalámbrico RF-S8 debe estar conectado al panel de seguridad.

Siga los pasos a continuación para reemplazar el firmware:

  1. De acuerdo con el esquema, conecte el módulo RF-S8 a „FLEXi” SP3.

  2. Encienda la fuente de alimentación del panel de control „FLEXi” SP3.

  3. Ejecuta TrikdisConfig.

  4. Conecte el „FLEXi” SP3 a su computadora con un cable USB Mini-B.

  5. Abre la ventana „Firmware” de TrikdisConfig.

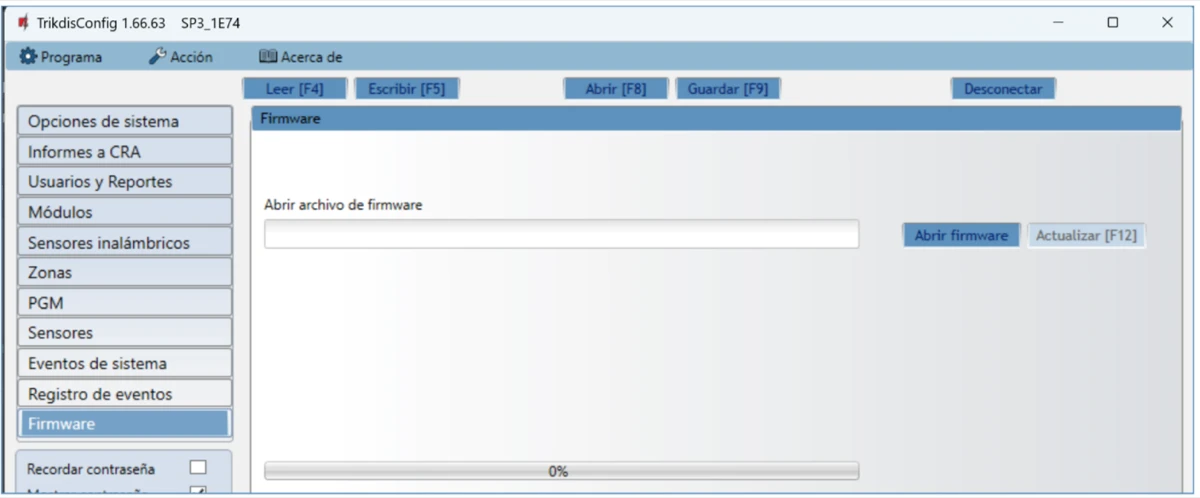

TrikdisConfig, ventana «Firmware»: el campo «Abrir archivo de firmware» está vacío, el botón «Abrir firmware» está disponible, «Actualizar (F12)» está deshabilitado y la barra de progreso marca 0%.

  1. Haga clic en el botón „Abrir firmware” y seleccione el archivo de firmware SP3_xxx4_0122.fw.

  2. Haga clic en el botón Actualizar [F12].

  3. Espere a que se lleve a cabo la actualización del firmware.

  4. Desconecte el cable USB Mini-B.

  5. Espere 1 minuto.

  6. Conecte el cable USB Mini-B a „FLEXi” SP3.

  7. La barra de estado de TrikdisConfig debe contener el número 4 en el nombre del panel de control.

Barra de estado de TrikdisConfig: el nombre del dispositivo SP3 termina en un 4 resaltado. También aparece el campo IMEI/ID único.

  1. En la lista de módulos debe aparecer “RF-S8 módulo”, y también se indicará el número de serie y la versión del firmware. Si ve la versión de firmware del transceptor RF-S8, puede omitir los pasos 14 a 22.

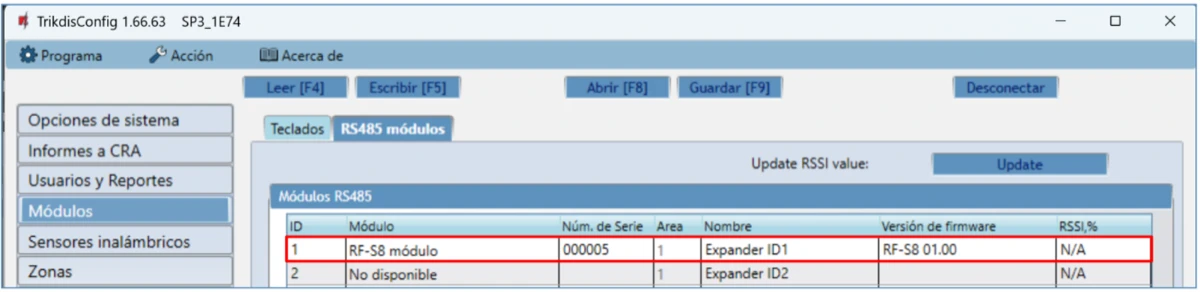

TrikdisConfig, «Módulos», pestaña «RS485 módulos»: la primera fila muestra «RF-S8 módulo» y la versión de firmware RF-S8 01.00; el campo «Núm. de Serie» contiene un valor.

  1. Si “RF-S8 módulo” no se indica en la lista, entonces debe seleccionar “RF-S8 módulo” en la lista.

  2. En el „Núm. de Serie” campo, ingrese el número de serie del dispositivo RF-S8. El número de serie se puede encontrar en el dispositivo y en la etiqueta del embalaje.

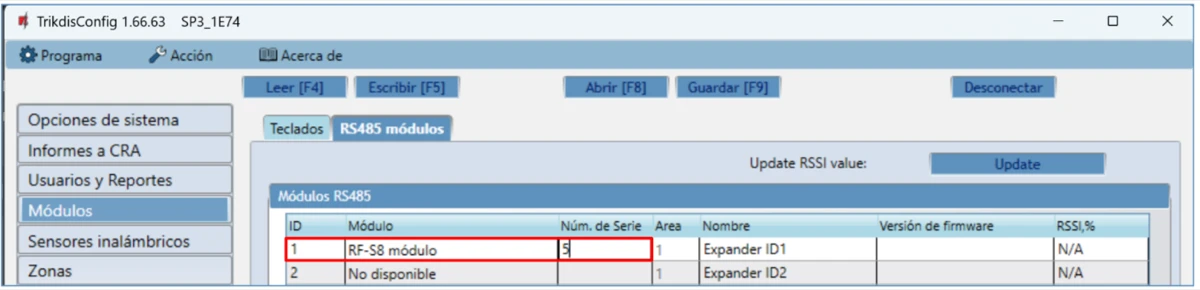

TrikdisConfig, Módulos RS485 módulos: en la fila con ID 1 se resaltan Módulo: RF-S8 módulo y el campo Núm. de Serie. La celda Versión de firmware está vacía.

  1. Haga clic en Escribir [F5].

  2. Desconecte el cable USB Mini-B.

  3. Espere 1 minuto para que el „FLEXi” SP3 y el RF-S8 se conecten.

  4. Conecte el cable USB Mini-B a “FLEXi” SP3.

  5. Haga clic en Leer [F4].

  6. La versión de firmware del RF-S8 aparecerá en la ventana „Módulos”.

TrikdisConfig, «Módulos», pestaña «RS485 módulos»: la primera fila muestra «RF-S8 módulo» y la versión de firmware RF-S8 01.00; el campo «Núm. de Serie» contiene un valor.

  1. El módulo RF-S8 ahora está vinculado al “FLEXi” SP3.

  2. Desconecte el cable USB Mini-B.

  3. Haga clic en „Desconectar”.

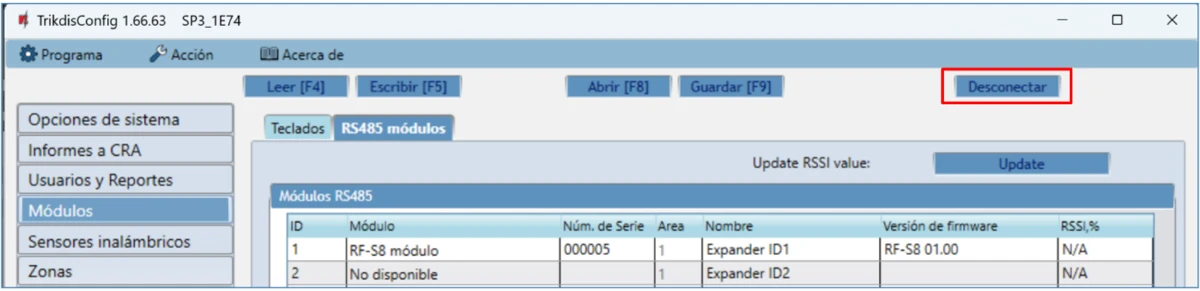

TrikdisConfig, ventana Módulos, pestaña RS485 módulos. La lista muestra RF-S8 módulo y su versión de firmware; está resaltado el botón Desconectar.

  1. Espere 1 minuto.

3. Vinculación de sensores inalámbricos

3.1 Registro remoto de sensores inalámbricos

Mediante TrikdisConfig, conéctese de forma remota al panel de control „FLEXi” SP3.

Importante

La configuración remota solo funcionará cuando „FLEXi" SP3:

  1. Se debe insertar una tarjeta SIM activada y se debe ingresar o deshabilitar el código PIN.

  2. Internet móvil está activado en la tarjeta SIM.

  3. El servicio en la nube de Protegus debe estar habilitado.

  4. La alimentación debe estar encendida (el LED „PWR" debe estar parpadeando en verde).

  5. Debe estar conectado a la red (el LED „NET" debe estar verde fijo y amarillo parpadeando).

Importante

Los sensores inalámbricos se pueden registrar y cancelar en el panel de control. Al desvincular los sensores inalámbricos del panel de control, el panel de control no debe estar en el modo de registro de sensores inalámbricos. Antes de registrarlos, deben cancelarse. Mantenga presionado el botón de aprendizaje durante 5 segundos. Cuando el indicador del sensor inalámbrico parpadee en verde tres veces, suelte el botón. El sensor inalámbrico se cancelará en el panel de control. Este procedimiento debe realizarse en todos los sensores inalámbricos antes de registrarlos. IMPORTANTE: SI EL SENSOR INALÁMBRICO SE DESVINCULAR ACCIDENTALMENTE, NO FUNCIONARÁ CON EL PANEL DE CONTROL.

En la sección „Acceso remoto” ingrese el número „ID único” del panel de control. Este número se puede encontrar en el dispositivo y en la etiqueta del empaque.

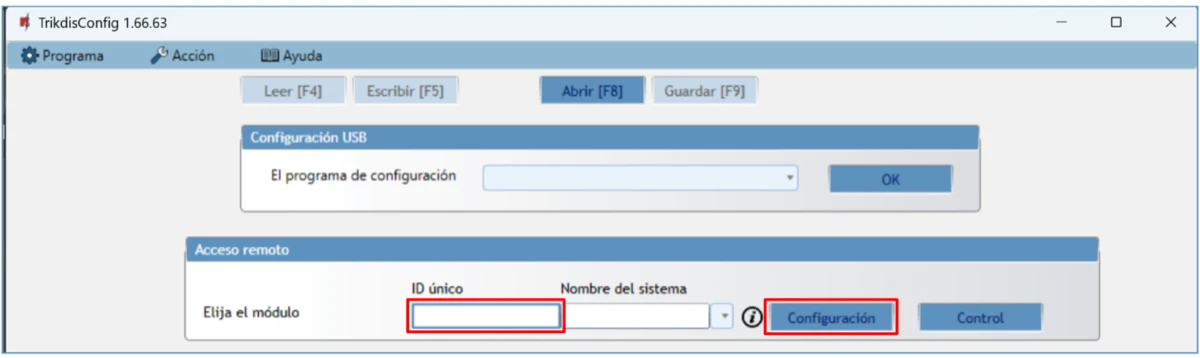

TrikdisConfig, sección «Acceso remoto»: están resaltados el campo vacío «ID único» y el botón «Configuración».

Haga clic en „Configuración”.

En la ventana recién abierta, haga clic en Leer [F4]. Si es necesario, introduzca el código de administrador o instalador.

Vaya a la ventana „Sensores inalámbricos”.

Haga clic en el botón „Emparejamiento de sensor”.

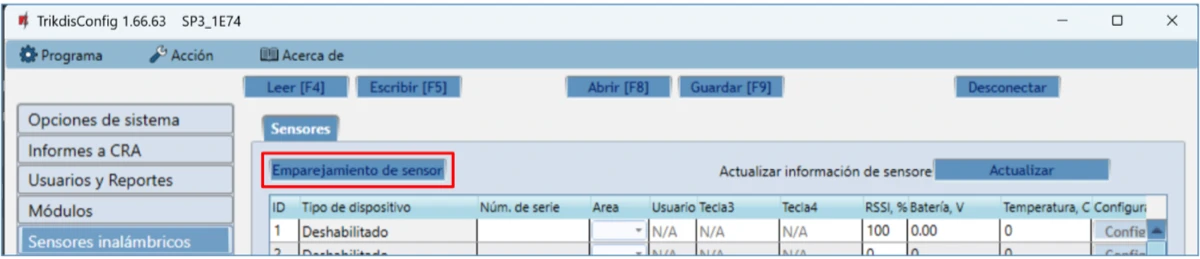

TrikdisConfig, ventana Sensores inalámbricos. Está resaltado el botón Emparejamiento de sensor, situado sobre la lista de sensores.

Todos los sensores inalámbricos se pueden vincular simultáneamente. Inserte la batería en el sensor inalámbrico (PIR, contacto magnético, sensor de inundación, sensor de humo, sirena).

Al registrar sensores, el módulo RF-S8 debe estar al menos a 1 m de los sensores.

  1. El indicador “NETWORK” en el módulo RF- S8 parpadeará en verde/rojo.

  2. Módulo RF-S8: cambia al modo de aprendizaje. TrikdisConfig abrirá la ventana de enlace del sensor.

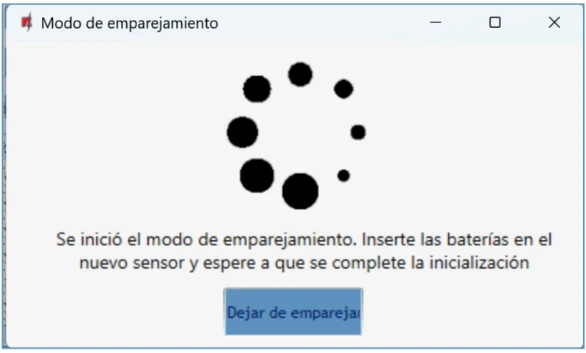

TrikdisConfig, ventana Modo de emparejamiento. Indica que se inició el modo, pide insertar las baterías en el nuevo sensor y esperar a que termine la inicialización. Abajo aparece Dejar de emparejamiento.

  1. Mantenga presionado el botón de aprendizaje durante 5 segundos. Cuando la luz indicadora parpadee en verde cuatro veces, suelte el botón.

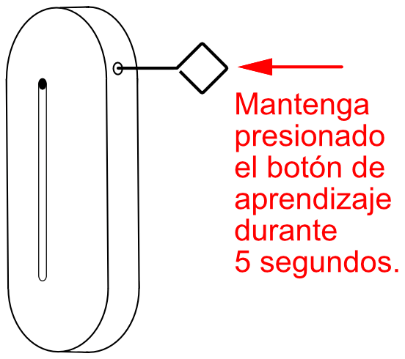

Dibujo de un sensor: una línea sale del pequeño botón lateral hacia un rombo señalado por una flecha roja. El texto indica mantener presionado el botón de aprendizaje durante 5 segundos.

  1. En el módulo RF-S8, el indicador “NETWORK” se volverá verde por un corto tiempo (esto significa que el sensor está registrado). Después de unos segundos, el indicador “NETWORK” comenzará a parpadear en verde/rojo nuevamente.

  2. Se abrirá una nueva ventana en TrikdisConfig. El sensor debe tener asignado un „Número de zona” y una „Definición de zona”.

  3. Haga clic en „Guardar”.

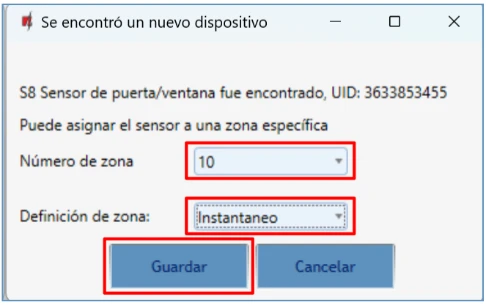

TrikdisConfig, ventana Se encontró un nuevo dispositivo. Identifica un S8 Sensor de puerta/ventana; los campos resaltados muestran Número de zona: 10 y Definición de zona: Instantaneo. También está resaltado Guardar.

  1. El sensor inalámbrico está incluido en la lista de sensores.

  2. Si necesita agregar el siguiente sensor, presione el botón de aprendizaje en el sensor. Y realice los ajustes descritos anteriormente.

  3. Haga clic en „Dejar de emparejamiento” para completar el registro de sensores inalámbricos.

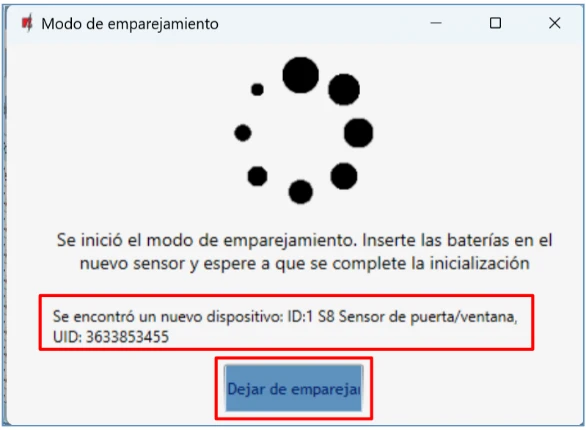

TrikdisConfig, ventana Modo de emparejamiento. El aviso resaltado indica que se encontró un S8 Sensor de puerta/ventana; también está resaltado el botón Dejar de emparejamiento.

  1. Haga clic en „Sí” para que los sensores se escriban en el panel de control „FLEXi” SP3 o „No” si desea ajustar los parámetros de manera adicional.

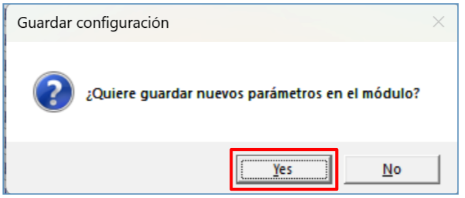

TrikdisConfig, cuadro Guardar configuración. Pregunta si se quieren guardar los nuevos parámetros en el módulo; está resaltado el botón Yes, junto a No.

Espera unos minutos. Haga clic en LEER [F4].

TrikdisConfig mostrará una lista de sensores inalámbricos registrados en la ventana „Sensores inalámbricos”. El campo "Núm. de serie" contendrá el número de serie.

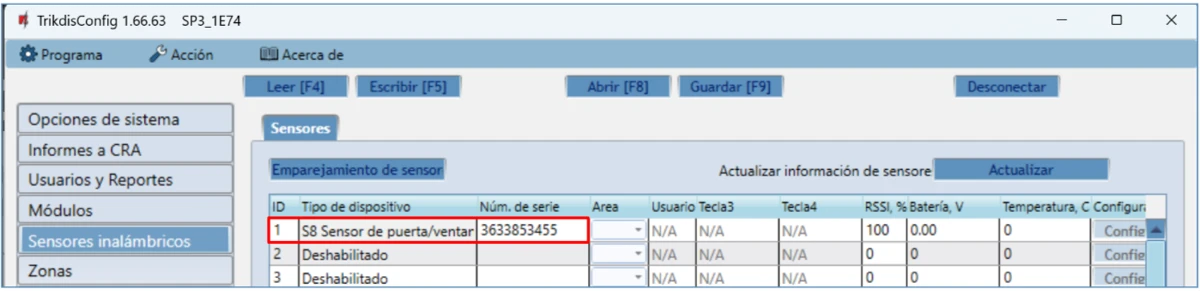

TrikdisConfig, ventana Sensores inalámbricos. La primera fila resaltada muestra un S8 Sensor de puerta/ventana registrado y el campo Núm. de serie cumplimentado.

Verifique que los sensores estén correctamente asignados a las „Zonas” y „Áreas” del panel de control (ventana „Zonas”).

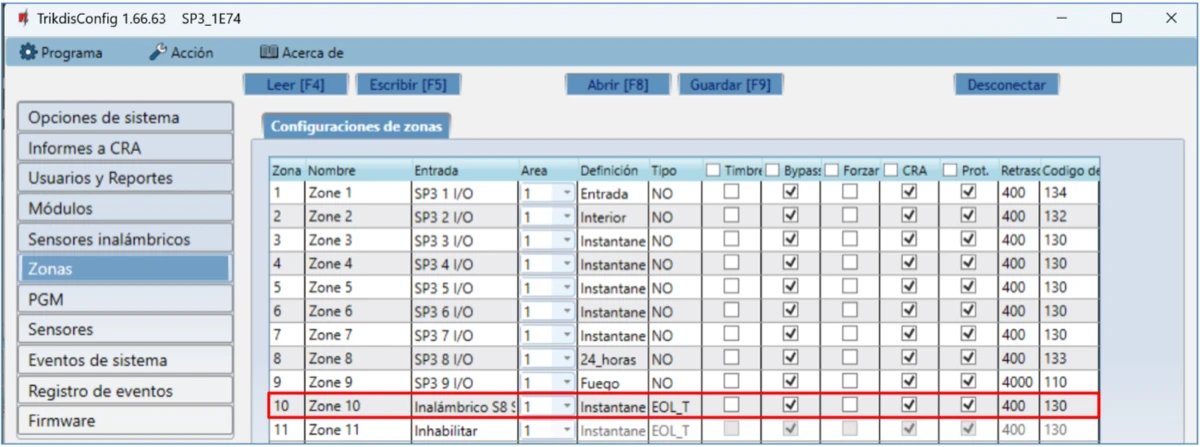

TrikdisConfig, «Configuraciones de zonas»: la fila resaltada de la zona 10 muestra un sensor inalámbrico S8 de puerta o ventana como entrada, área 1, definición instantánea y tipo EOL_T.

Si establece el tipo de zona EOL-T, se habilitará el modo de monitoreo de manipulación del sensor.

Haga clic en Escribir [F5] después de realizar los cambios.

Note

Para eliminar sensores inalámbricos de la memoria del „FLEXi" SP3:

  1. Ejecuta TrikdisConfig.

  2. Conecte el „FLEXi" SP3 a una computadora mediante un cable USB Mini-B o conéctese al „FLEXi" SP3 de forma remota. Haga clic en el botón Leer [F4].

  3. En la ventana de TrikdisConfig „Sensores inalámbricos", en la columna „Tipo de dispositivo", seleccione „Deshabilitado" en lugar del sensor inalámbrico que desea eliminar y haga clic en Escribir [F5]. El sensor inalámbrico ahora se elimina de la memoria del „FLEXi" SP3.

3.2 Registro de sensores inalámbricos sin acceso remoto

Todos los sensores inalámbricos se pueden vincular simultáneamente. Inserte la batería en el sensor inalámbrico (PIR, contacto magnético, sensor de inundación, sensor de humo, sirena). Al registrar sensores, el módulo RF-S8 debe estar al menos a 1 m de los sensores.

  1. Asegúrese de que el transceptor RF-S8 esté registrado con el panel de seguridad “FLEXi” SP3.

  2. Encienda el panel de seguridad “FLEXi” SP3.

  3. Retire la cubierta del transceptor RF-S8.

  4. Mantenga presionado el botón “LEARN” en el módulo RF-S8 hasta que el indicador “NETWORK” parpadee en verde/rojo.

  5. Suelte el botón "LEARN".

  6. Un indicador parpadeante “NETWORK” indica que el RF-S8 está en modo de registro de dispositivo inalámbrico.

  7. Mantenga presionado el botón de aprendizaje durante 5 segundos. Cuando la luz indicadora parpadee en verde cuatro veces, suelte el botón.

Dibujo de un sensor: una línea sale del pequeño botón lateral hacia un rombo señalado por una flecha roja. El texto indica mantener presionado el botón de aprendizaje durante 5 segundos.

  1. En el módulo RF-S8, el indicador “NETWORK” se volverá verde por un corto tiempo (esto significa que el sensor está registrado).

  2. Después de unos segundos, el indicador “NETWORK” comenzará a parpadear en verde/rojo nuevamente.

  3. Si necesita agregar el siguiente sensor, presione el botón de aprendizaje en el sensor.

  4. Para completar el registro de sensores inalámbricos, debe presionar y mantener presionado el botón “LEARN” hasta que el indicador “NETWORK” deje de parpadear en verde/rojo. Suelte el botón "LEARN". El transceptor RF-S8 ha salido del modo de registro.

  5. Conecte el cable USB Mini-B al “FLEXi” SP3.

  6. Ejecute TrikdisConfig. Presione el botón Leer [F4].

  7. TrikdisConfig mostrará una lista de sensores inalámbricos registrados en la ventana „Sensores inalámbricos”. El campo "Núm. de serie" contendrá el número de serie.

TrikdisConfig, ventana Sensores inalámbricos. La primera fila resaltada muestra un S8 Sensor de puerta/ventana registrado y el campo Núm. de serie cumplimentado.

  1. Verifique que los sensores estén correctamente asignados a las „Zonas” y „Áreas” del panel de control (ventana „Zonas”).

TrikdisConfig, «Configuraciones de zonas»: la fila resaltada de la zona 10 muestra un sensor inalámbrico S8 de puerta o ventana como entrada, área 1, definición instantánea y tipo EOL_T.

  1. Haga clic en Escribir [F5] después de realizar los cambios.

  2. Sensores inalámbricos registrados.
