Configuración rápida de GATOR LTE y GATOR WiFi con iO4R¶

Pasos breves de cableado y programación en Protegus2 para conectar un expansor iO4R a un controlador de puerta GATOR LTE o GATOR WiFi. Use esta guía junto con los manuales completos de GATOR y GATOR WiFi para los demás ajustes de instalación y configuración.

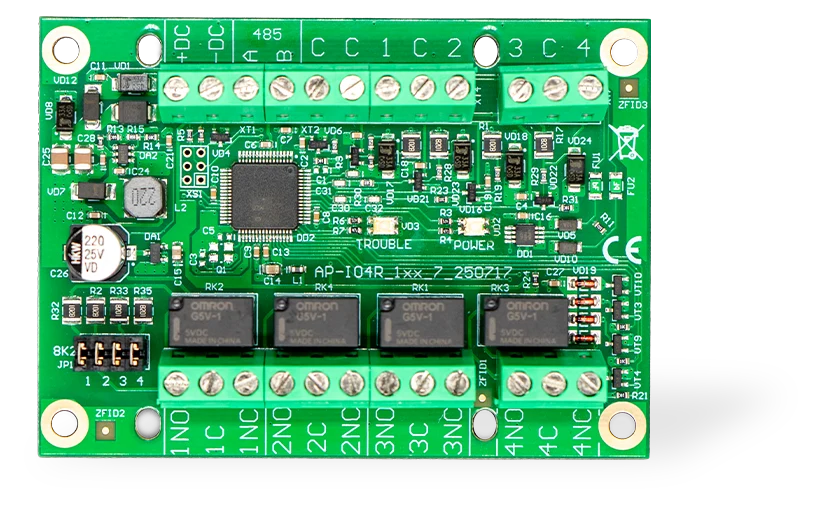

El iO4R se utiliza para la monitorización avanzada de puertas. Añade entradas Guard monitorizadas para sensores de seguridad de la puerta y permite una anulación temporal autorizada cuando se debe aislar un fallo del sensor hasta que se pueda realizar el servicio. Protegus2 también cuenta los ciclos completos de apertura y cierre de la puerta y avisa cuando corresponde el mantenimiento, ayudando a convertir llamadas no planificadas en visitas de servicio programadas y contratos de mantenimiento recurrentes.

1. Requisitos previos¶

• Controlador de puerta GATOR LTE o GATOR WiFi disponible para la configuración. Mantenga la alimentación desconectada durante el cableado.
• Número de serie del expansor iO4R.
• Cuenta de empresa o instalador en Protegus2 y el IMEI / Unique ID del controlador.
• Sensor de estado de puerta conectado a la entrada de posición de puerta del controlador.
• Sensores de seguridad de puerta conectados mediante el expansor iO4R, si se van a monitorizar o anular temporalmente en Protegus2.

2. Cableado¶

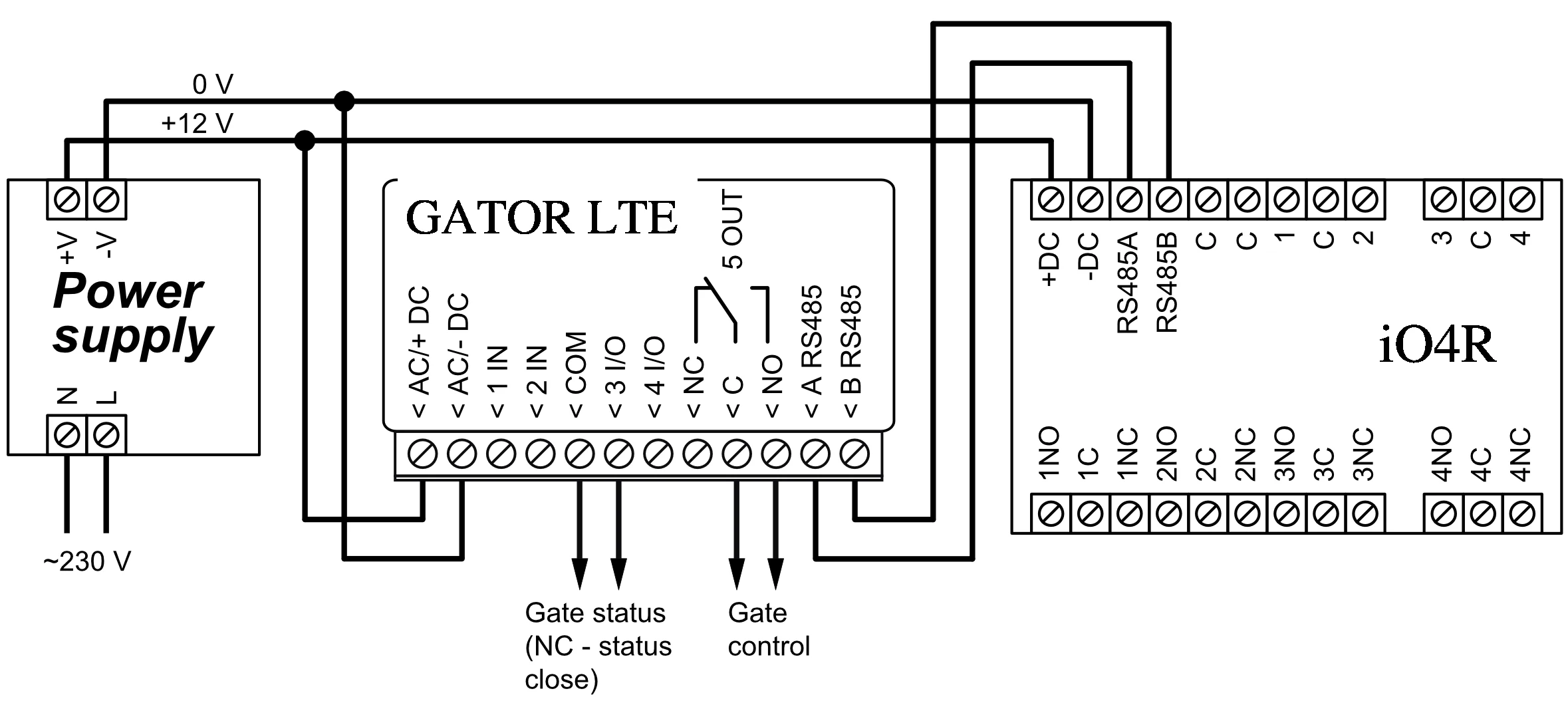

Conecte el expansor iO4R al bus RS485 y a los terminales de alimentación del controlador como se muestra abajo.

Use 3 I/O como entrada de posición de puerta para el conteo de ciclos. Un ciclo se cuenta solo después de que la puerta se abre completamente y se cierra completamente.

3. Añadir el controlador y el iO4R en Protegus2¶

Inicie sesión en Protegus2 con la cuenta de empresa o instalador y añada el controlador.

Paso 1. Toque Add new system.

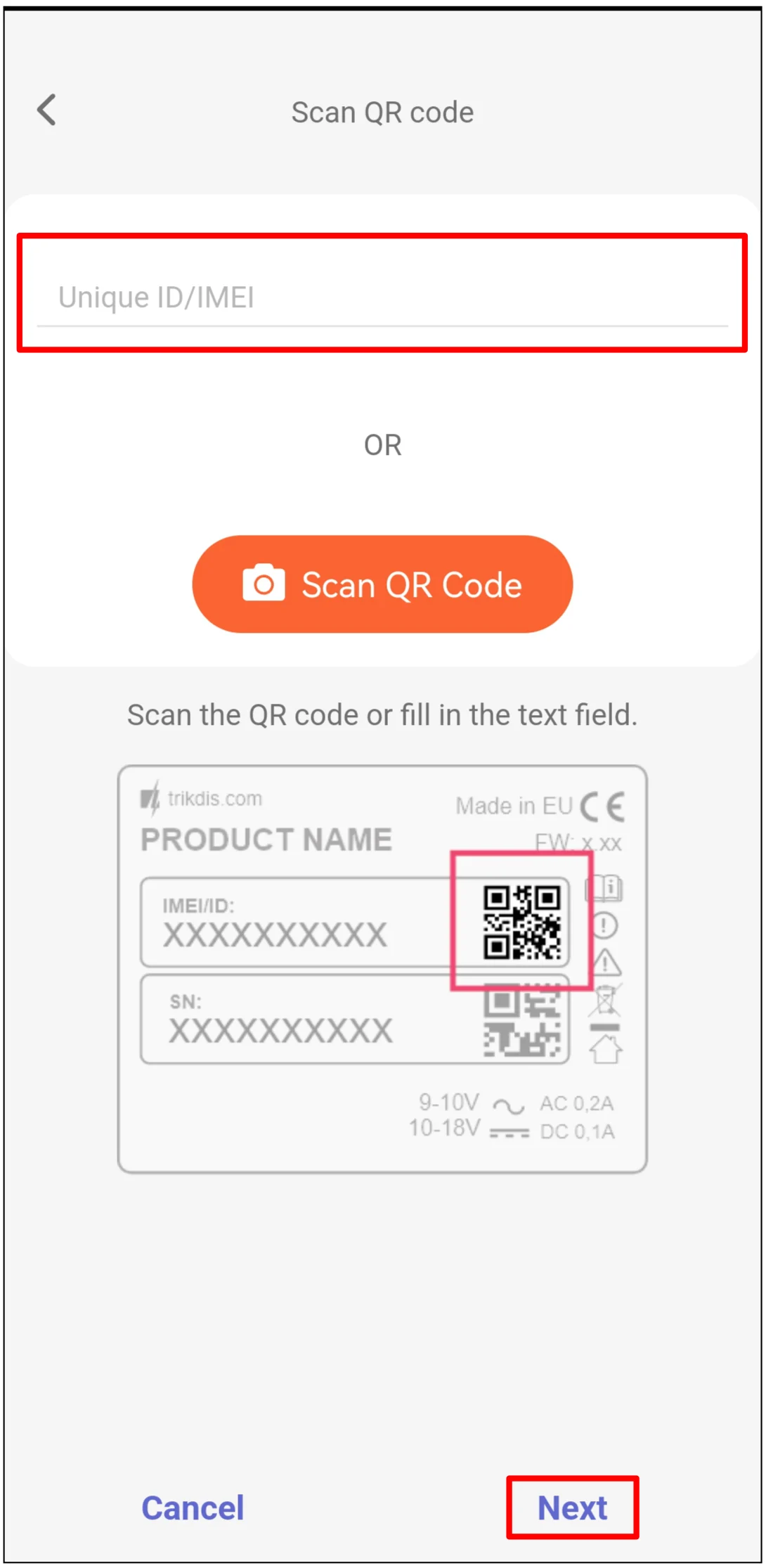

Paso 2. Introduzca el IMEI del controlador y toque Next.

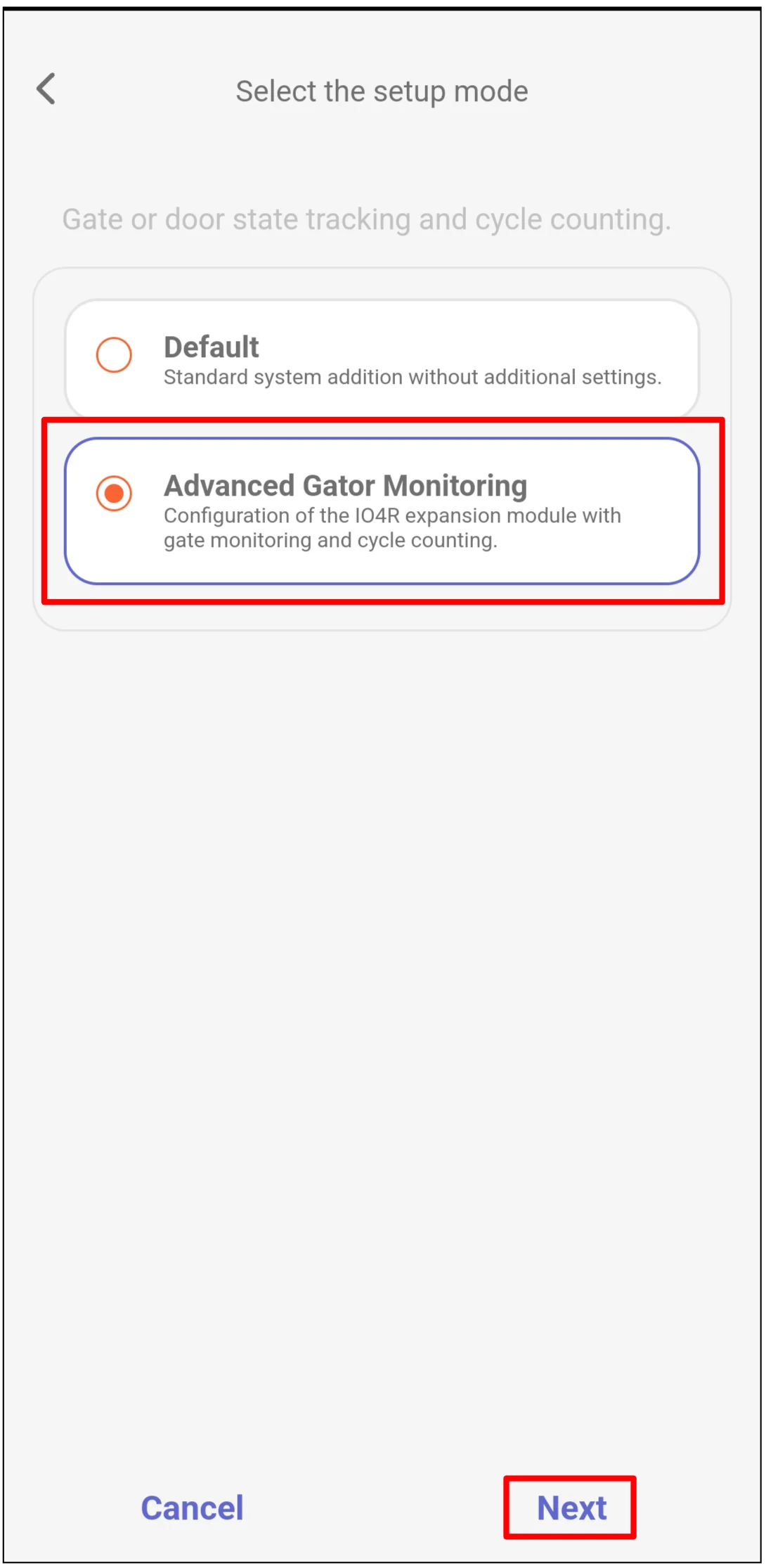

Paso 3. Seleccione Advanced Gator Monitoring y toque Next.

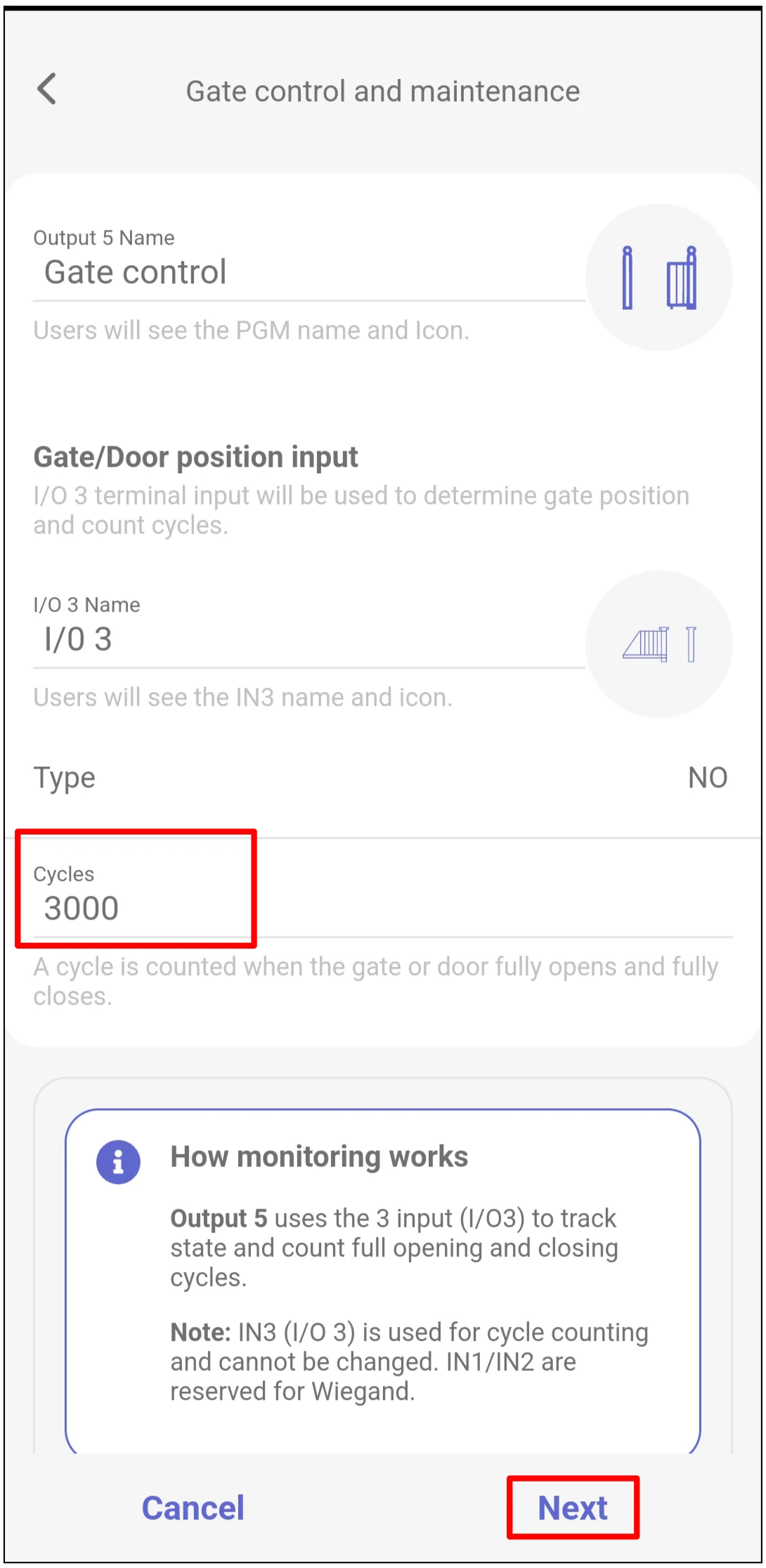

Paso 4. Defina el número de Cycles tras el cual se requiere mantenimiento y toque Next.

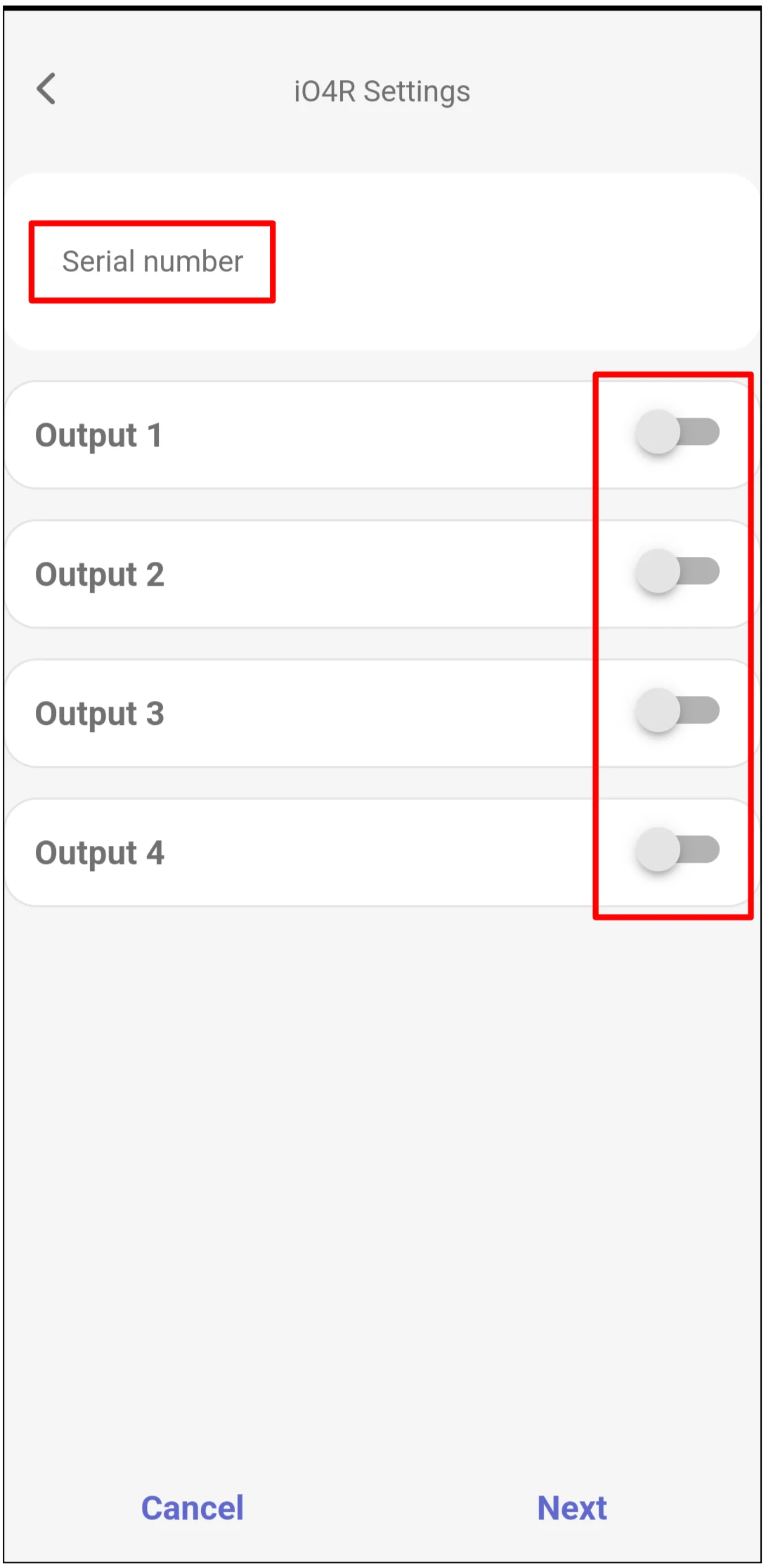

Paso 5. Active cada salida iO4R que esté conectada a un sensor de seguridad monitorizado o a un circuito de estado.

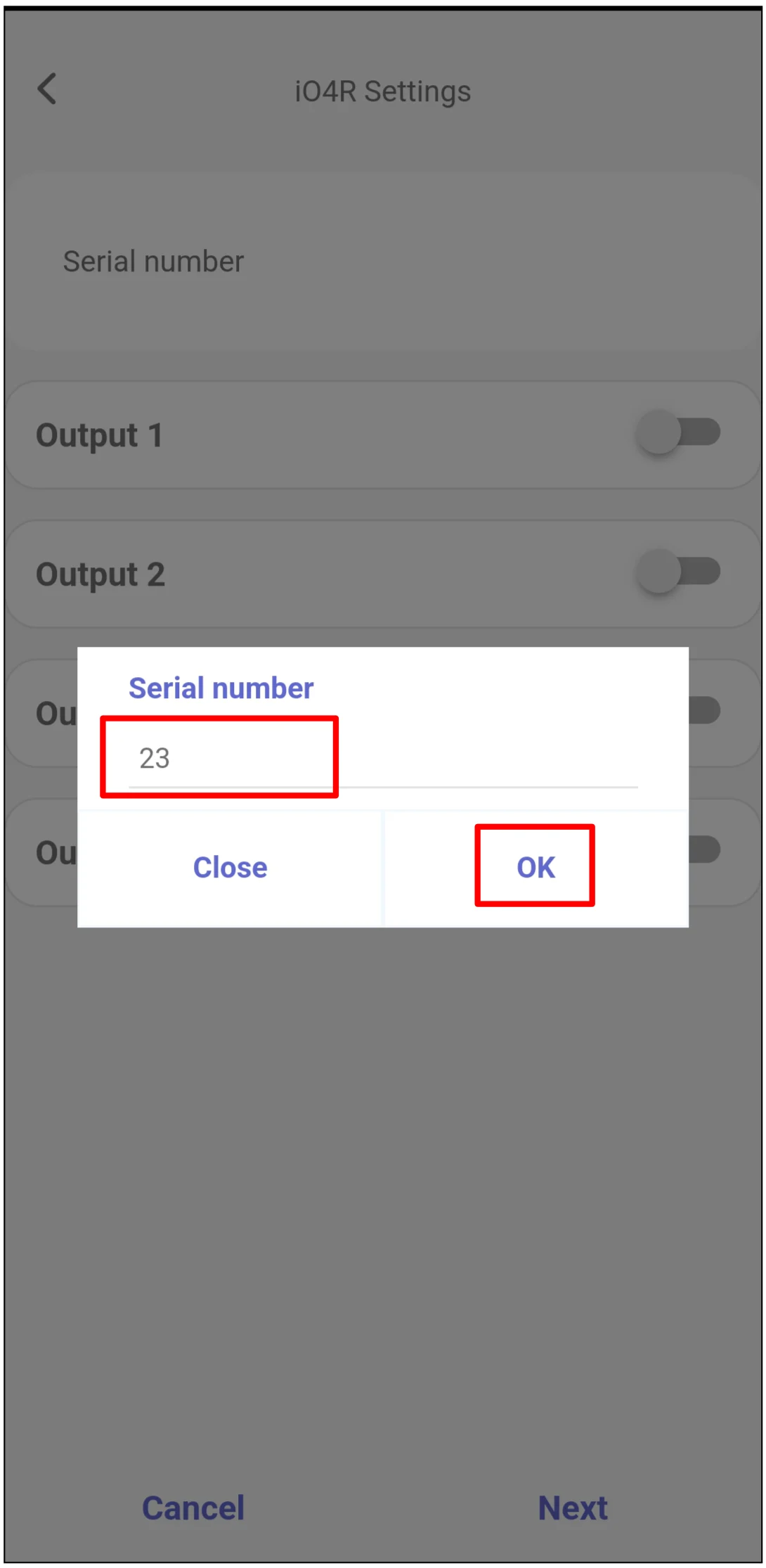

Paso 6. Introduzca el Serial number del iO4R y toque OK.

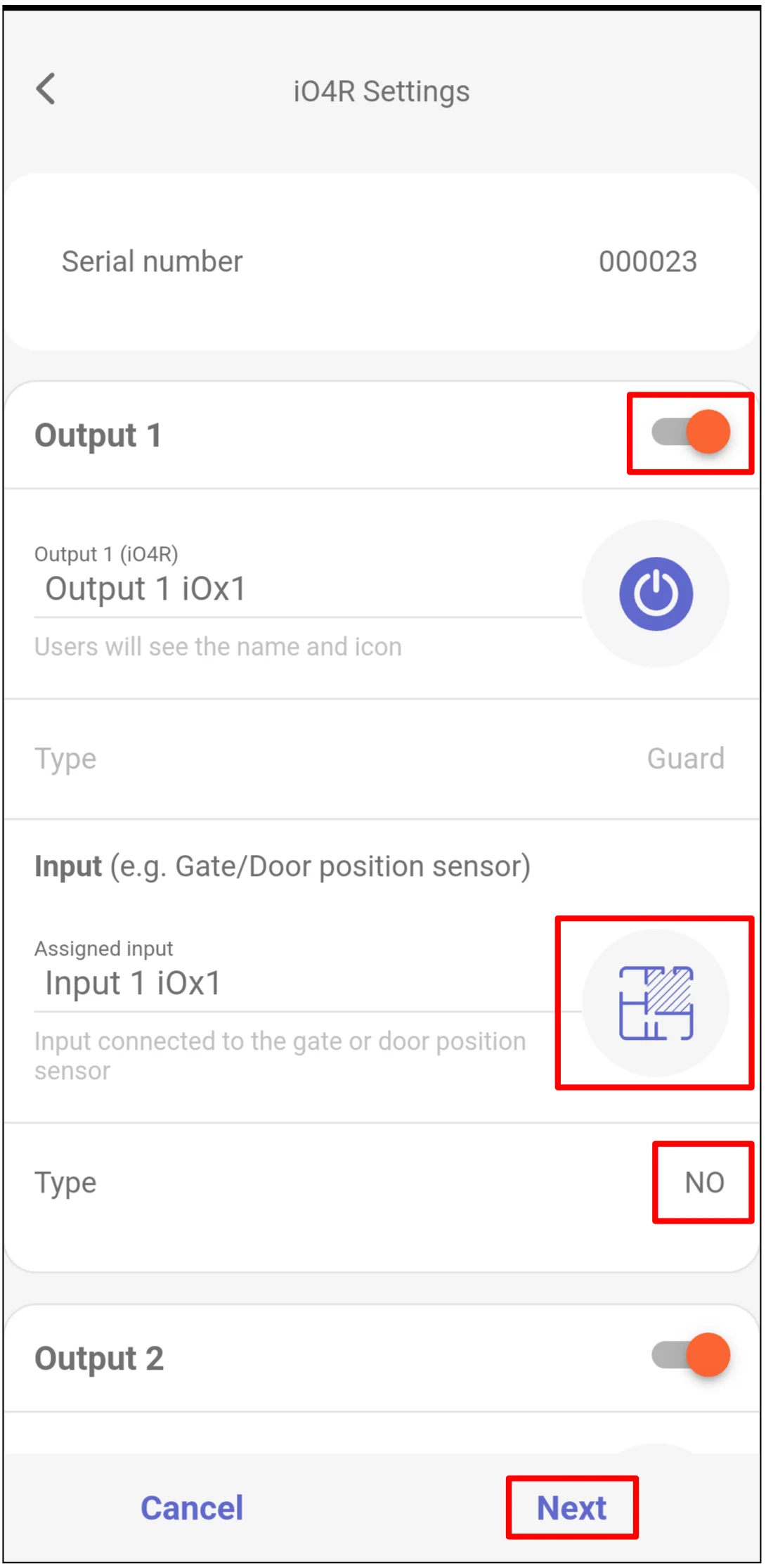

Paso 7. Para cada salida activada, defina el nombre y el icono, deje el Type de la salida como Guard, asigne la entrada iO4R correspondiente y defina el Type de la entrada según el cableado. En el ejemplo mostrado, el tipo de entrada es NO. Toque Next.

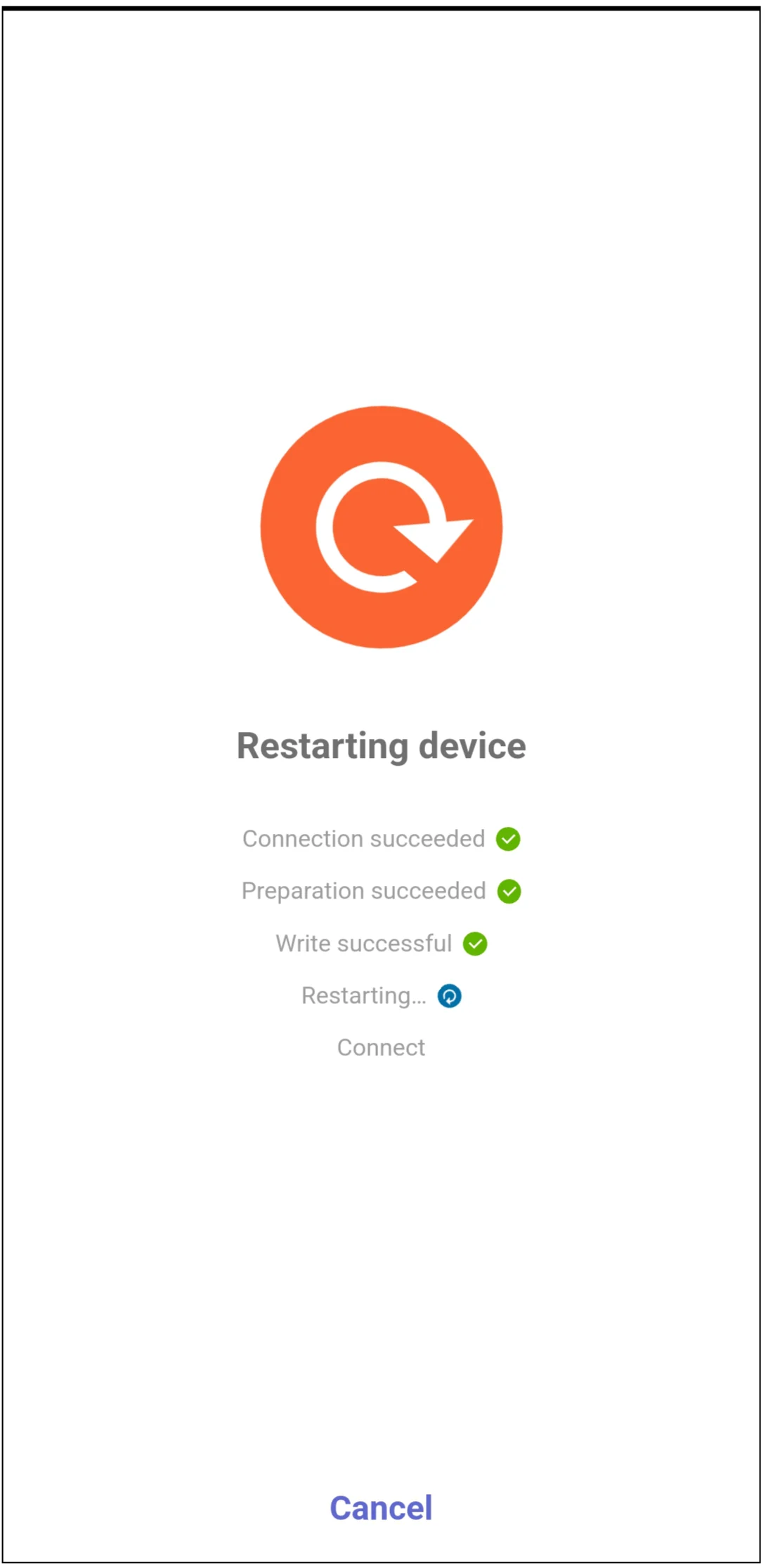

Paso 8. Espere mientras Protegus2 escribe los datos.

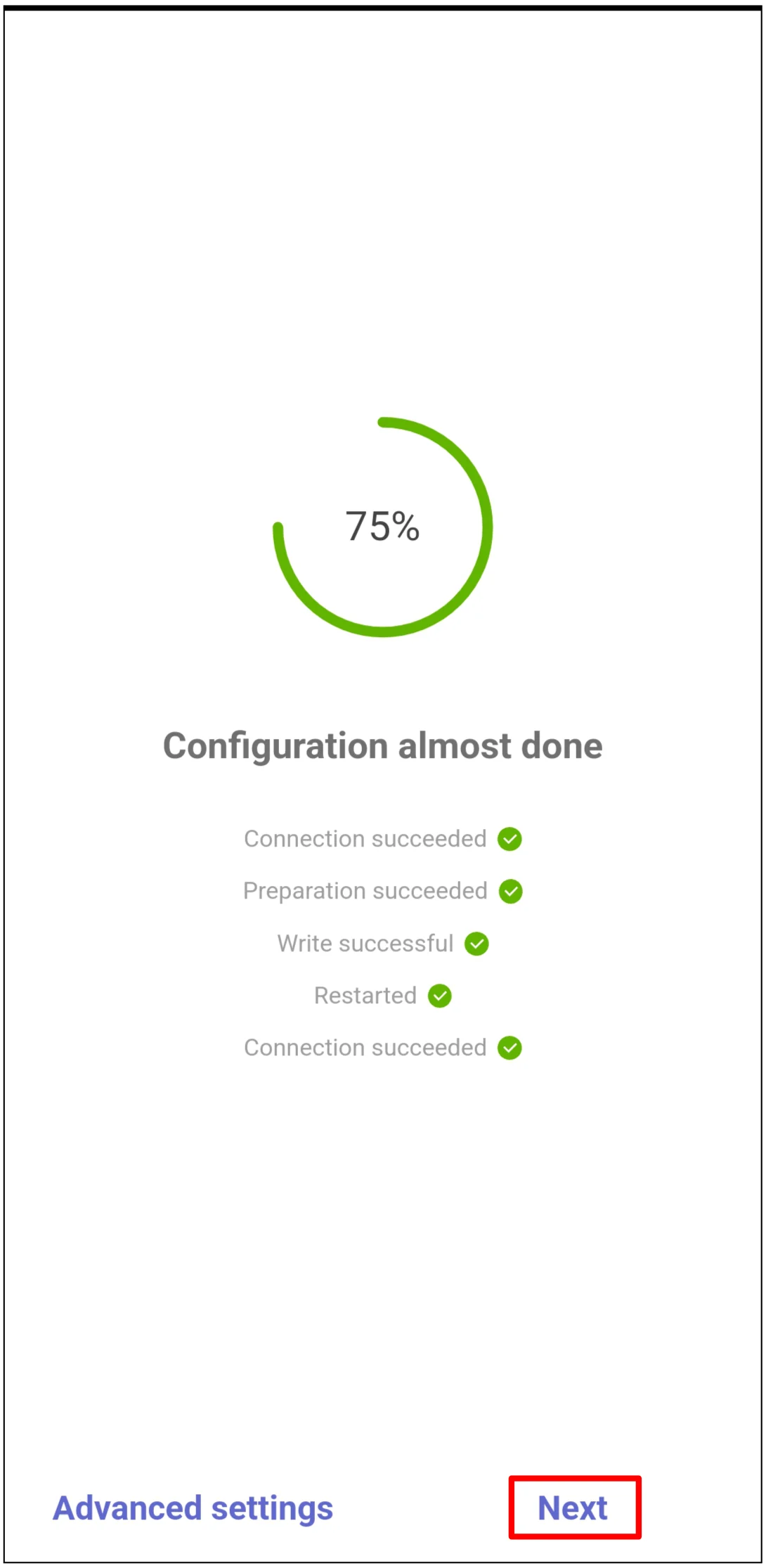

Paso 9. Toque Next.

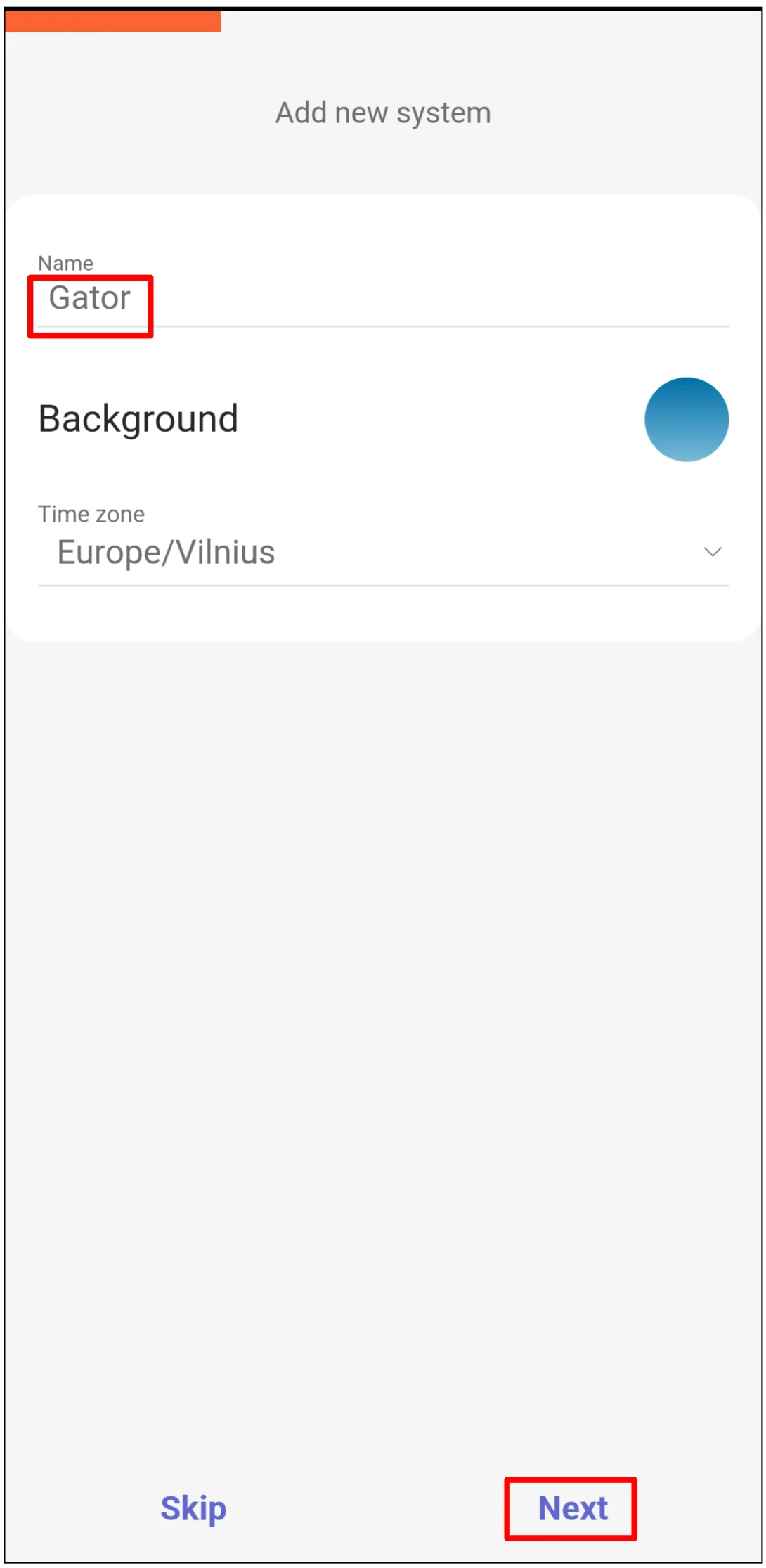

Paso 10. Introduzca el Name del sistema y toque Next.

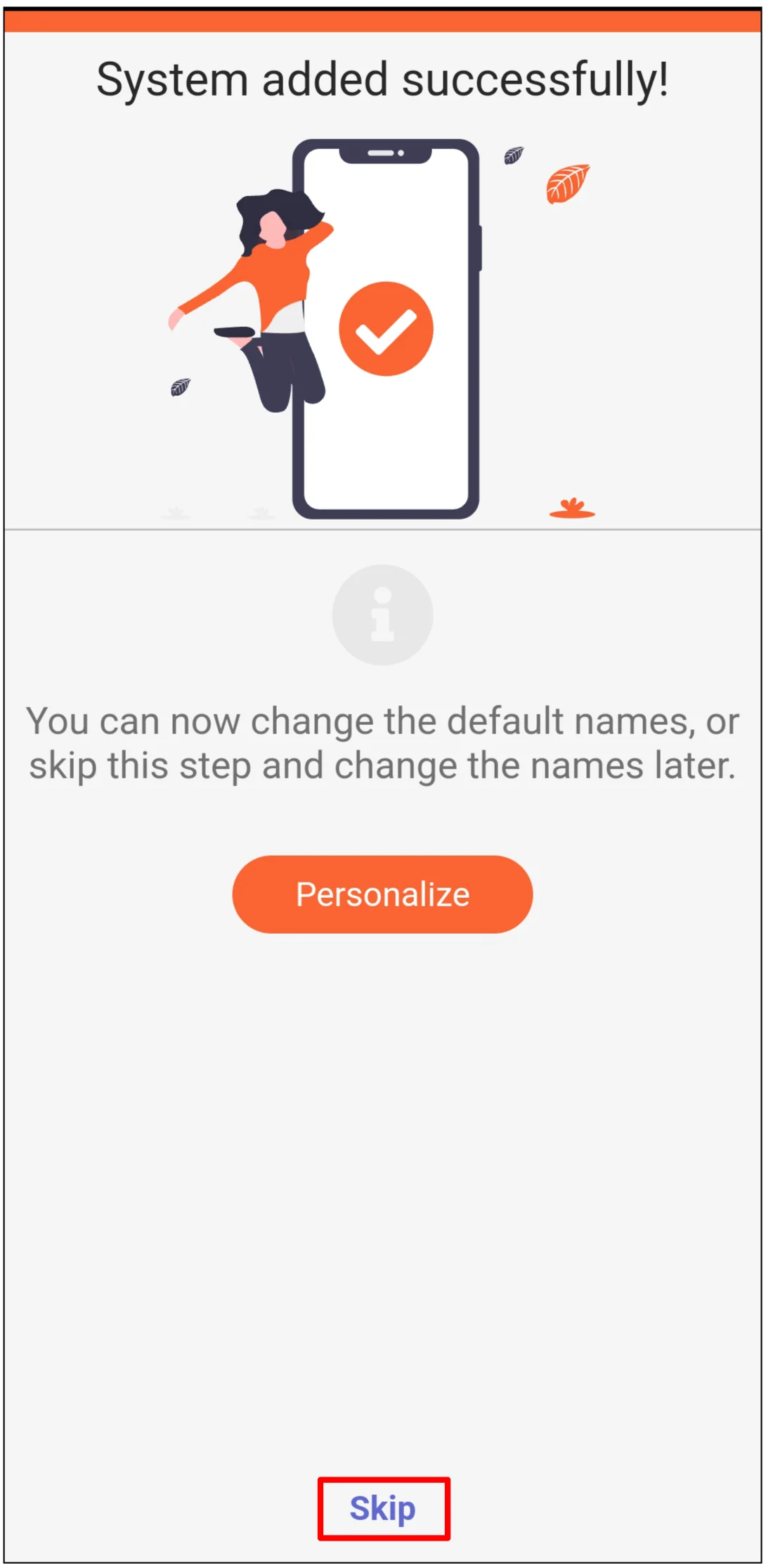

Paso 11. Toque Skip, salvo que quiera añadir usuarios ahora.

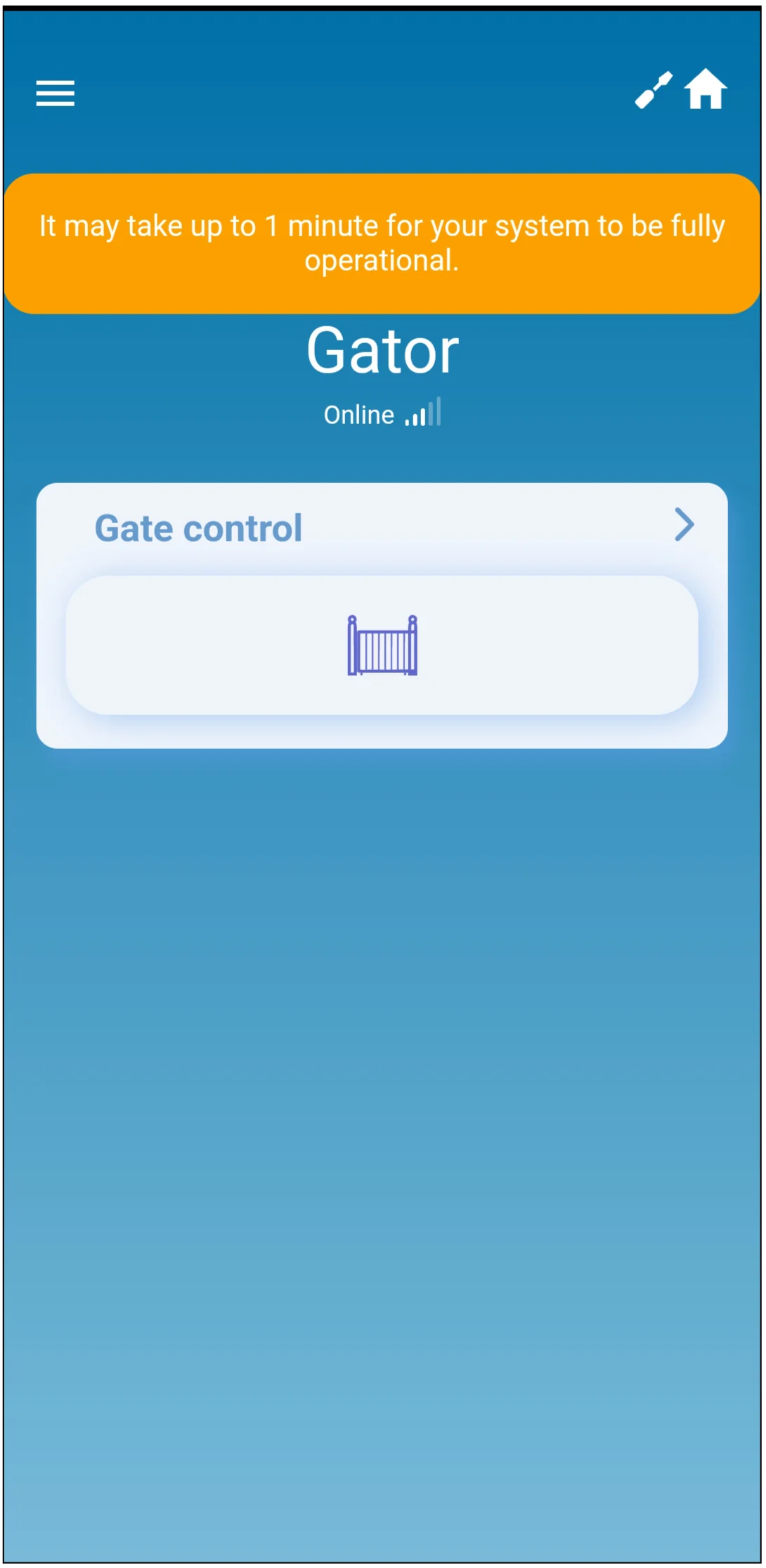

Paso 12. Espere aproximadamente 1 minuto hasta que finalice.

4. Transferir el sistema al usuario¶

Cuando la configuración esté completa, transfiera el sistema a la cuenta Protegus2 del usuario.

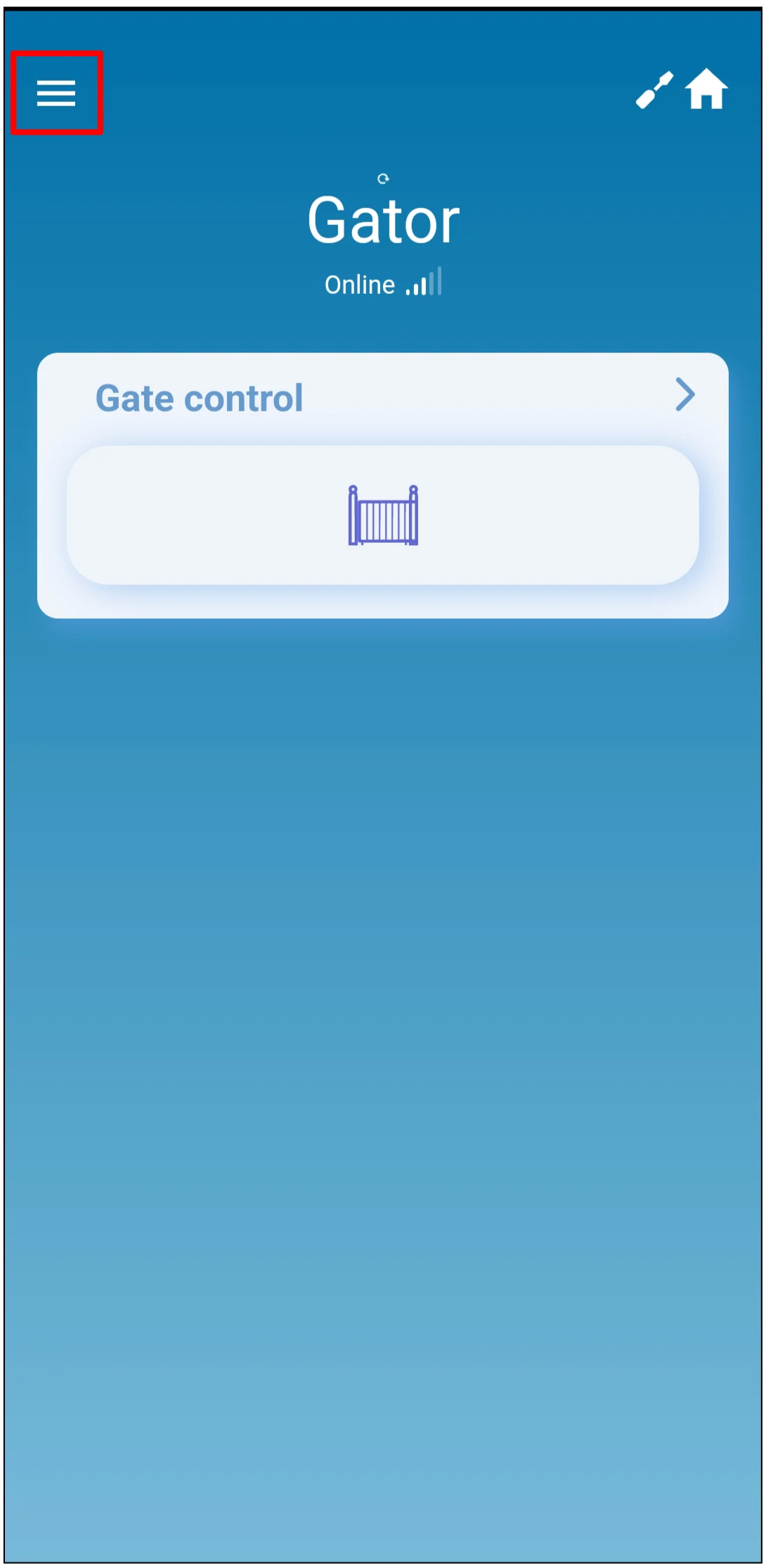

Paso 13. Toque Menu.

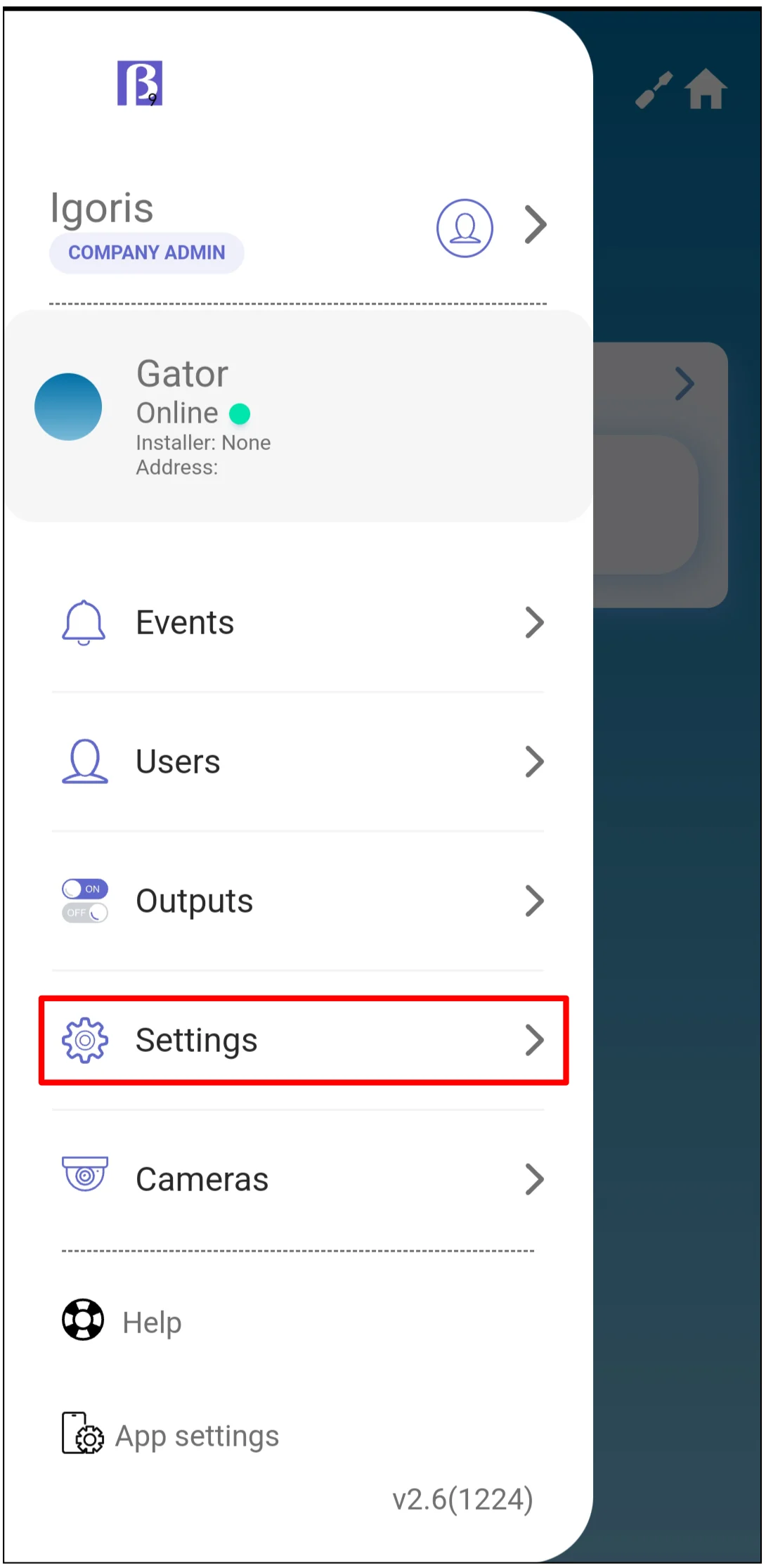

Paso 14. Toque Settings.

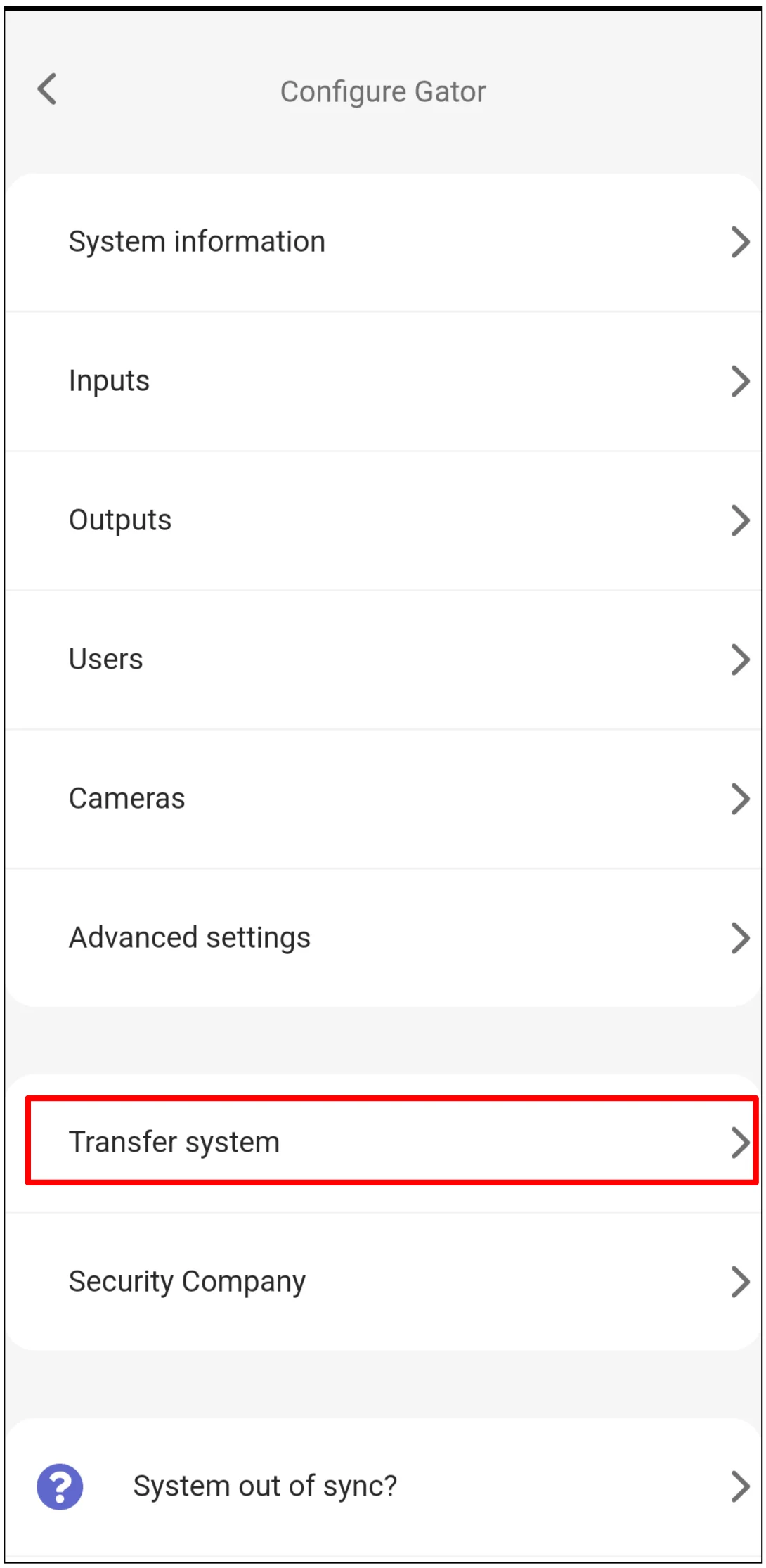

Paso 15. Toque Transfer system.

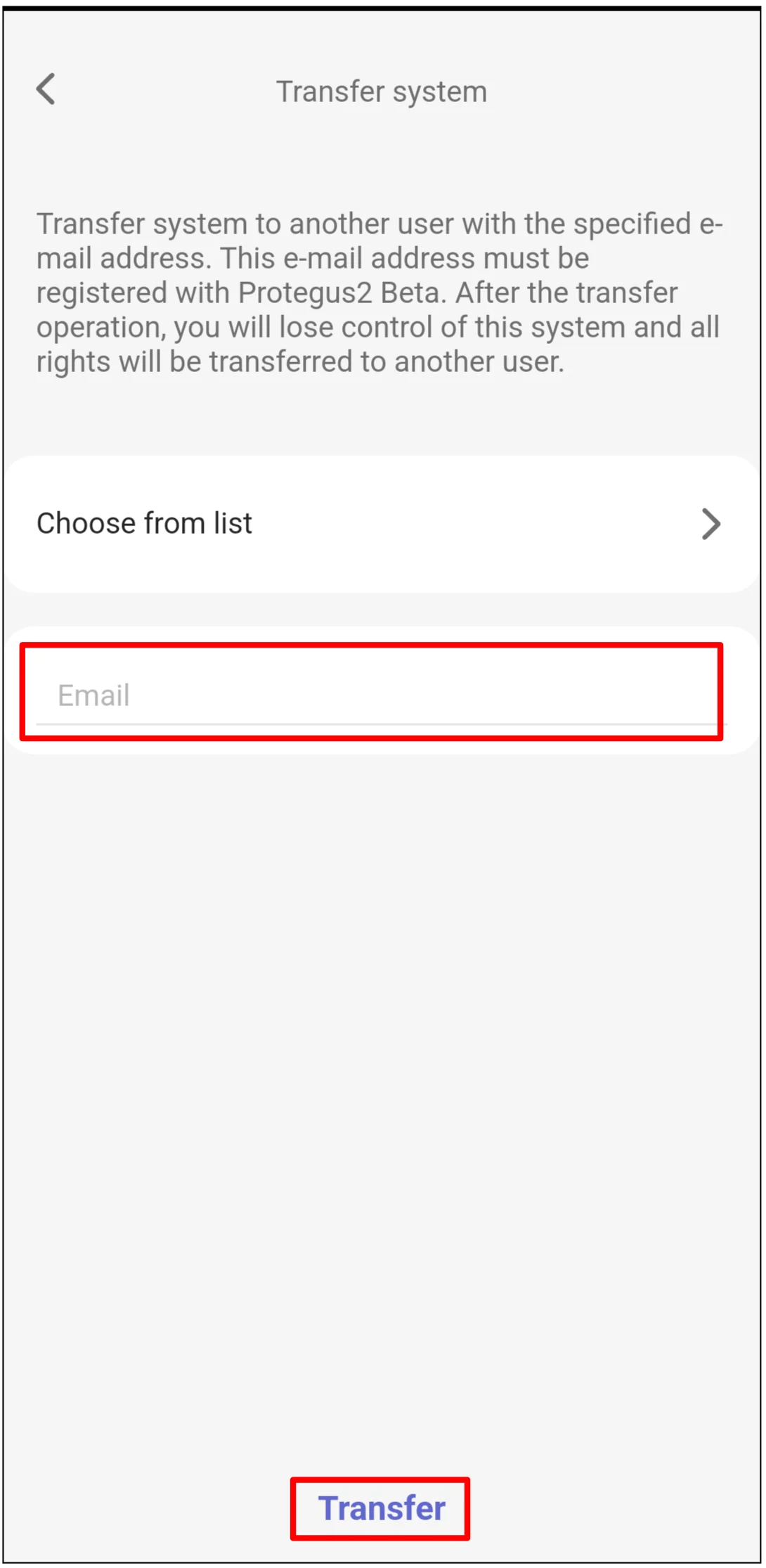

Paso 16. Introduzca la dirección de correo electrónico del usuario y toque Transfer.

5. Comprobar la monitorización y el control de la puerta¶

El usuario debe iniciar sesión en Protegus2 con su cuenta después de la transferencia.

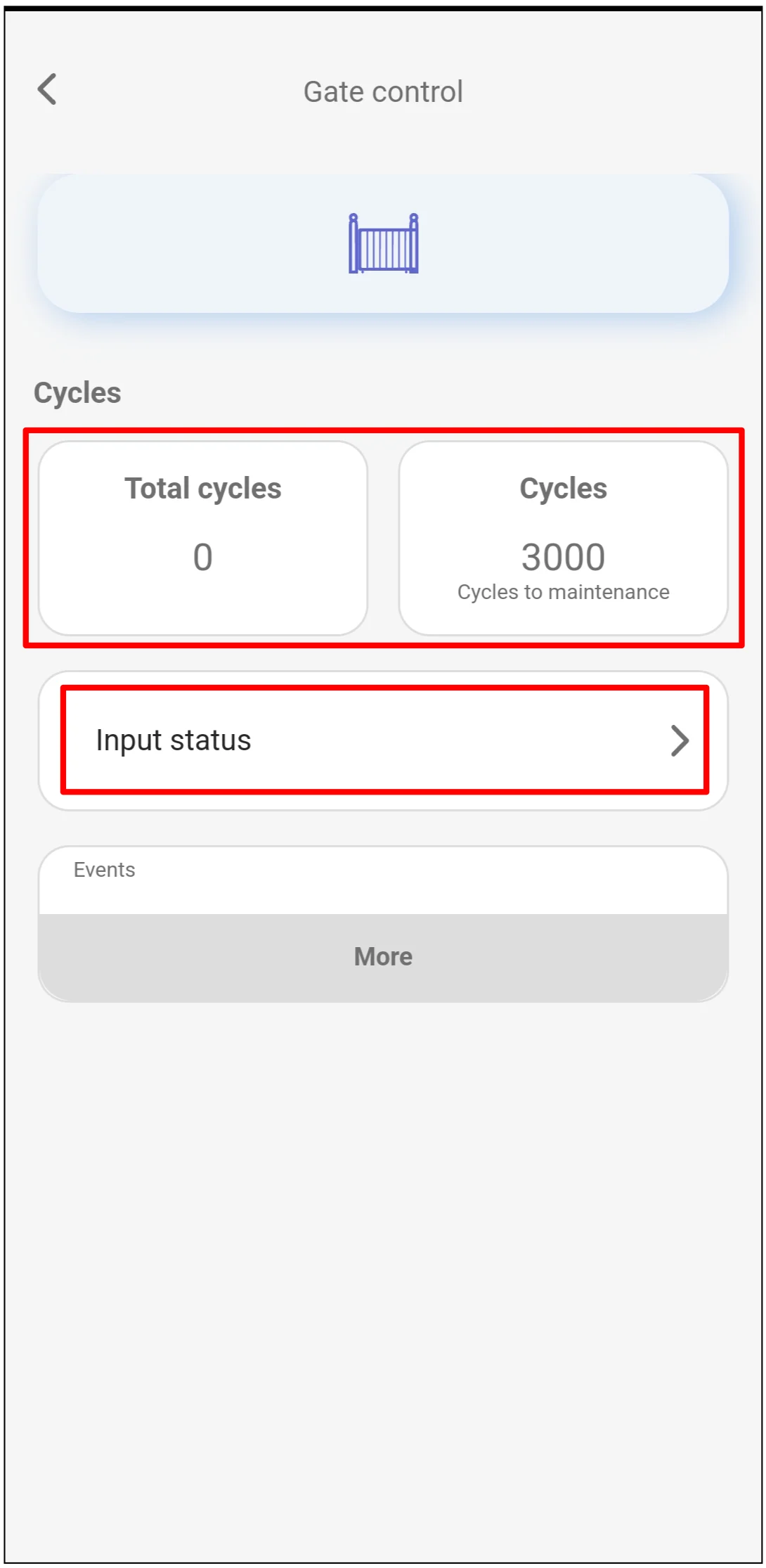

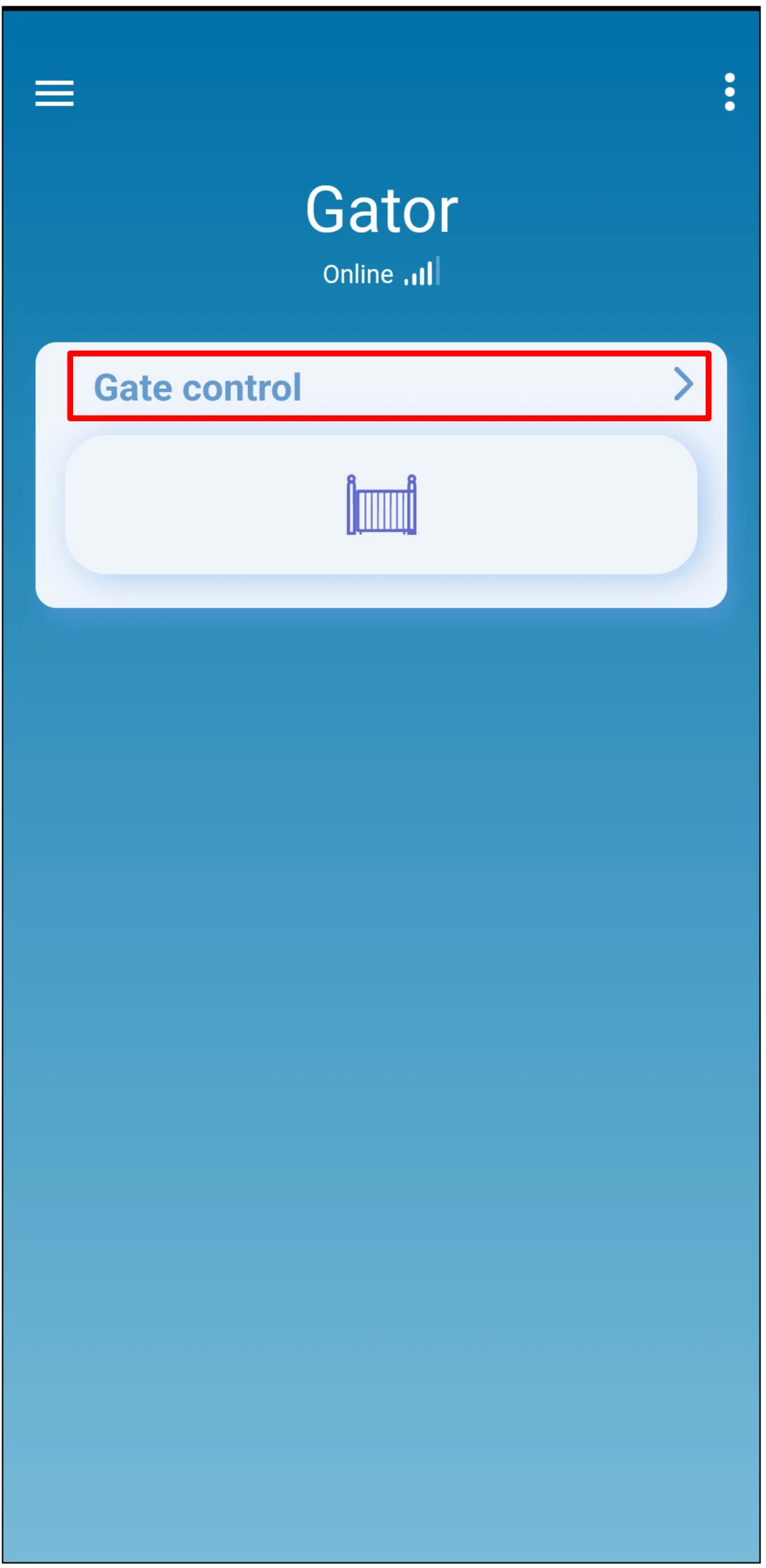

Paso 17. Toque Gate control para ver el contador de ciclos de la puerta.

Paso 18. Revise Total cycles y Cycles to maintenance. Si un instalador autorizado necesita inspeccionar el estado de los sensores de seguridad, toque Input status.

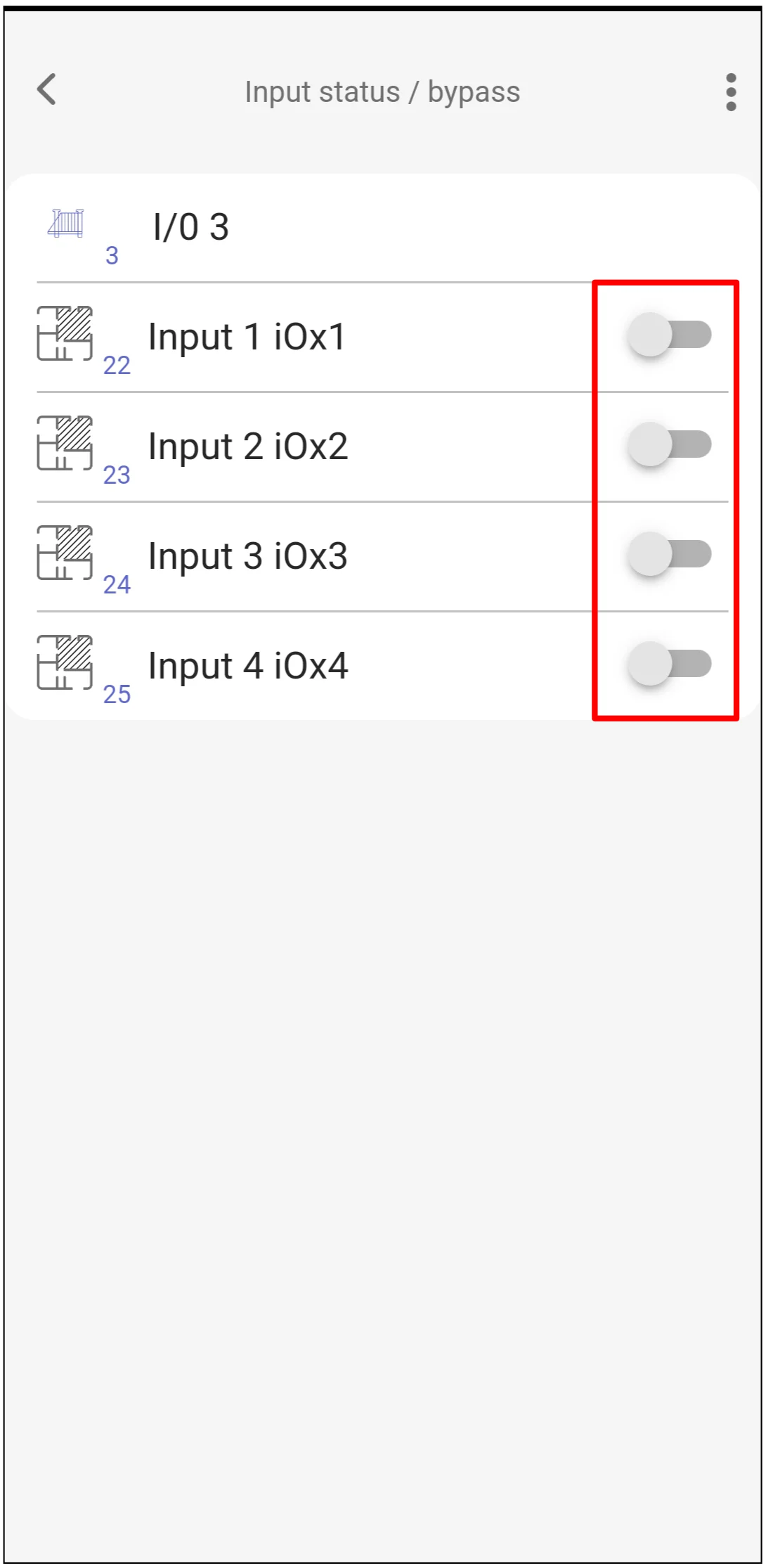

Paso 19. Use Input status / bypass solo cuando se haya comprobado un sensor de seguridad y la anulación sea necesaria temporalmente.

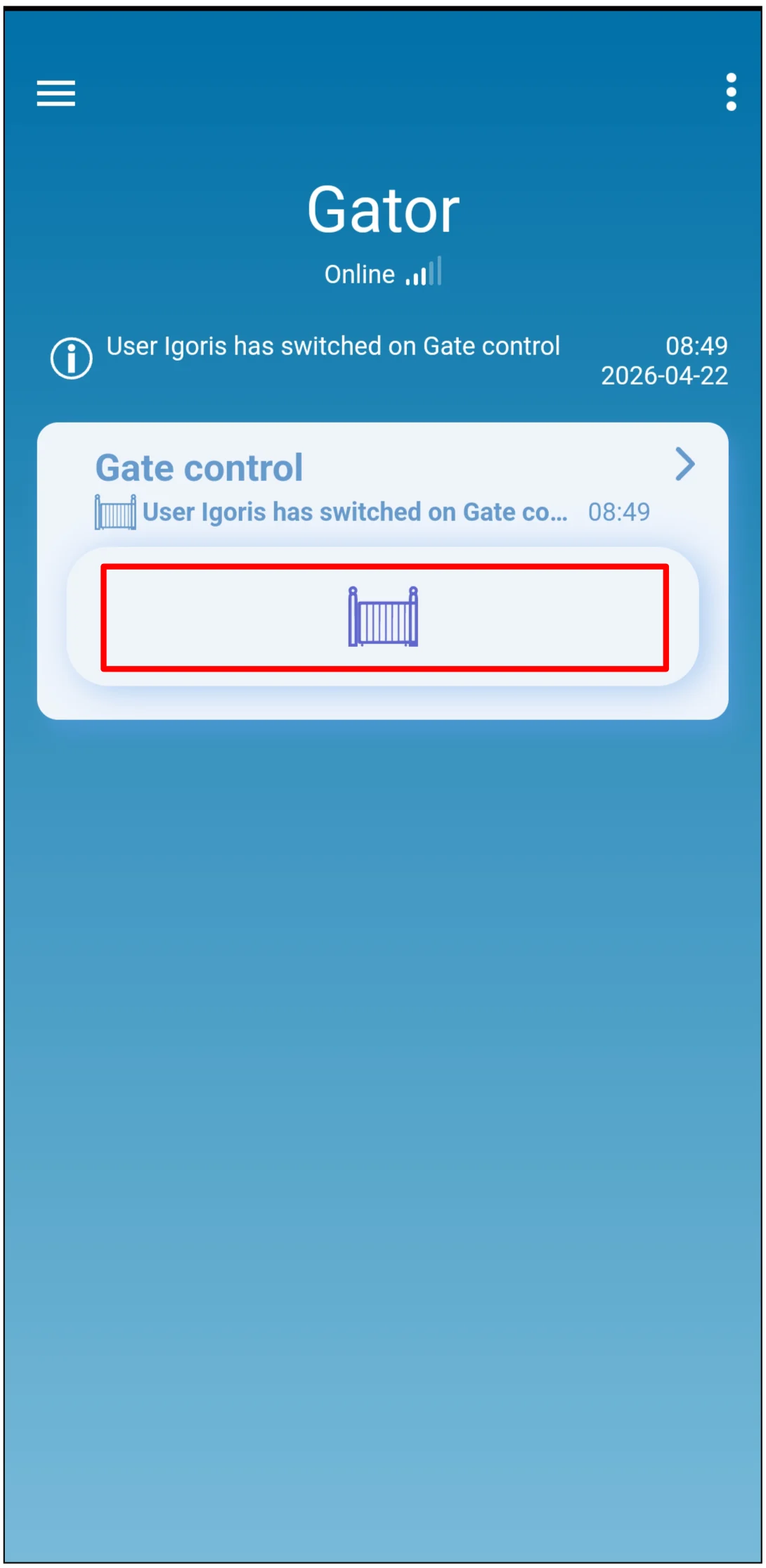

Paso 20. Toque el icono de control de puerta para abrir la puerta.

6. Comprobación del sistema¶

1. Abra y cierre la puerta completamente y confirme que el contador de ciclos cambia como se espera.
2. Active cada entrada iO4R monitorizada y confirme que el estado de la entrada cambia en Protegus2.
3. Pruebe el icono de control de puerta y confirme que el operador de puerta responde correctamente.
