FLEXi / Teclado SK-LED button – Breve guía del usuario

Descargar PDF

1. Vista General del Teclado

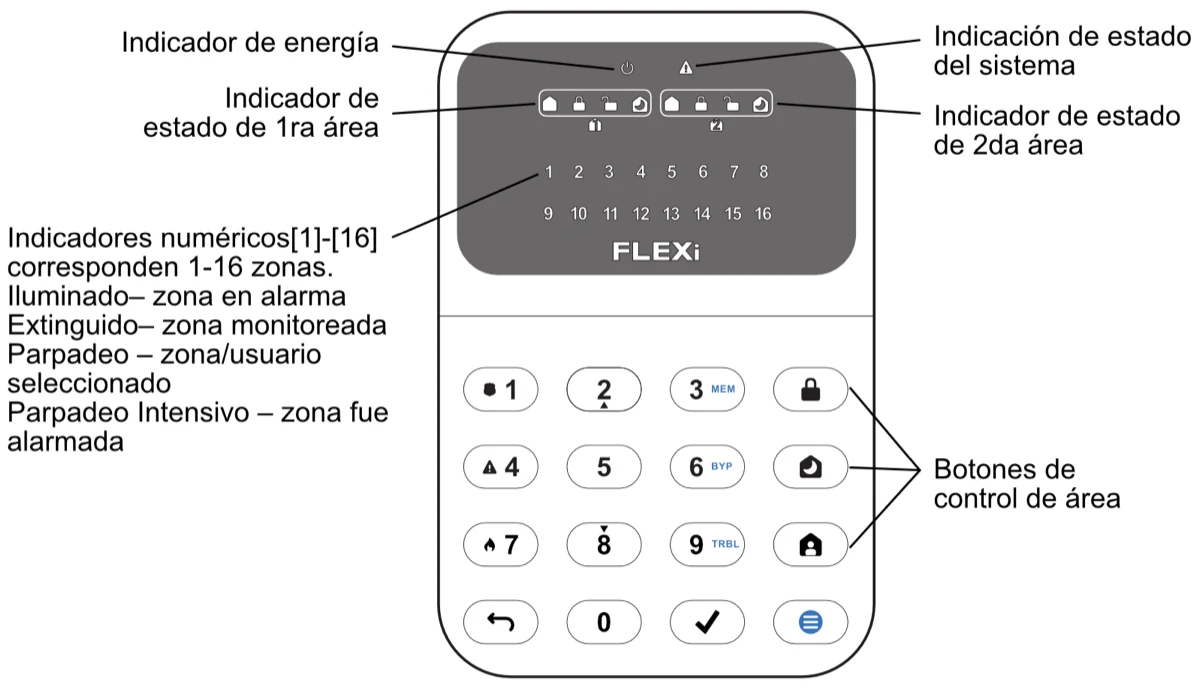

Teclado FLEXi SK-LED button. Señala el indicador de energía, la indicación de estado del sistema, los indicadores de estado de las áreas 1 y 2, los indicadores numéricos de las zonas 1 a 16 y tres botones de control de área. En los indicadores de zona, iluminado significa alarma; extinguido, zona monitoreada; parpadeo, zona o usuario seleccionado; parpadeo intensivo, zona que fue alarmada.

Note

El teclado “SK-LED button” para el control del sistema de alarma muestra los estados de 16 zonas y 2 particiones. Además, el teclado “SK-LED button” puede asignarse para controlar una o dos áreas deseadas (versión de firmware del teclado desde FW:1.0, versión de firmware del panel de control desde FW:SP3_xxx4_0120). El teclado mostrará los estados del área asignada y de las zonas del área.

2. Armado/Desarmado del Sistema de Alarma

2.1 Armado de Sistema de Alarma

  1. Asegúrese de que todas las zonas no estén violadas (ninguno de los indicadores de zona esté encendido).

  2. Presione el botón Botón con candado cerrado para activar un área..

  3. Ingrese el código de usuario.

  4. Seleccione el botón de área que se activará.

  5. Presione el botón Botón con marca de verificación para confirmar una selección..

  6. Salga de las instalaciones dentro del tiempo establecido.

Una vez que se ingresa el código, el indicador Botón con candado cerrado para activar un área. parpadeará durante el tiempo de retardo de salida. Cuando el sistema esté Armado, el indicador Botón con candado cerrado para activar un área. se iluminará.

2.2 Desarmado del Sistema de Alarma

  1. Ingrese el código de usuario.

  2. Presione el botón que corresponde al área que desea desactivar.

  3. Presione el botón Botón con marca de verificación para confirmar una selección..

Cuando la alarma está desarmada, el indicador de apagado Indicador de sistema desarmado (candado abierto). debe estar encendido.

2.3 Activación del Modo SLEEP

(El perímetro de las instalaciones se encuentra asegurado. Se permite el movimiento en el interior. Si abre la puerta de entrada, la alarma se activará inmediatamente.):

  1. Presione el botón Botón del modo SLEEP..

  2. Ingrese el código de usuario.

  3. Presione el botón de área para activarlo.

  4. Presione el botón Botón con marca de verificación para confirmar una selección..

  5. El modo SLEEP se activará inmediatamente, sin retardo de salida.

El indicador de Botón del modo SLEEP. se iluminará cuando se encuentre en modo SLEEP.

2.4 Activación del Modo STAY

(El perímetro de las instalaciones está asegurado. Se permite el movimiento en el interior. Cualquier apertura de la puerta de entrada permite un retraso de tiempo durante el cual debe desactivar la alarma):

  1. Presione el botón Botón del modo STAY (casa con una persona)..

  2. Ingrese el código de usuario.

  3. Presione el botón de área para activarlo.

  4. Presione el botón Botón con marca de verificación para confirmar una selección..

  5. El modo STAY se activará inmediatamente, sin retardo de salida.

El indicador Indicador del modo STAY (casa). se iluminará cuando se encuentre en modo STAY.

Note

Para cambiar el estado del área al contrario, basta con ingresar el código de usuario y seleccionar el área deseada. Presione el botón Botón con flecha curva hacia la izquierda. para eliminar los caracteres combinados o el comando

3. Botones de Emergencia

3.1 Para enviar un mensaje de emergencia a su servicio de seguridad

  • Policía – mantenga presionado el botón 1 por 3 seg.

  • Ayuda Médica – mantenga presionado el botón 4 por 3 seg.

  • Servicio de Incendios – mantenga presionado el botón 7 por 3 seg.

4. Ajuste de Brillo de Iluminación e Indicador de Sonido

4.1 Brillo de los botones del teclado

  1. Presione el botón Botón MENU., luego 1.

  2. Seleccione el brillo preferido de la luz de fondo de los botones del teclado usando los botones 2 y 8.

  3. Presione Botón con marca de verificación para confirmar una selección. para guardar el nuevo valor. Presione el botón Botón con flecha curva hacia la izquierda. para salir.

4.2 El brillo de la indicación LED de zona

  1. Presione el botón Botón MENU., luego 4.

  2. Seleccione el brillo de iluminación preferido de la indicación de zona usando los botones 2 y 8.

  3. Presione Botón con marca de verificación para confirmar una selección. para guardar el nuevo valor. Presione el botón Botón con flecha curva hacia la izquierda. para salir.

4.3 Volumen de pulsaciones de teclas del teclado

  1. Presione el botón Botón MENU., luego 7.

  2. Seleccione el nivel de indicación de sonido preferido usando los botones 2 y 8.

  3. Presione Botón con marca de verificación para confirmar una selección. para guardar el nuevo valor. Presione el botón Botón con flecha curva hacia la izquierda. para salir.

    Note

    Apague la iluminación del teclado en modo de espera. Al presionar Botón MENU. seguido de 5 se alternan los estados de retroiluminación de los indicadores del teclado en el modo de espera. Presione Botón con marca de verificación para confirmar una selección. para guardar el nuevo valor. Presione el botón Botón con flecha curva hacia la izquierda. para salir.

5. Ingresar o Cambiar / Códigos de Usuario o Maestro

5.1 Para ingresar un Nuevo código o cambiar uno existente

  1. Presione el botón Botón MENU., luego 0.

  2. Ingrese código Maestro, código por defecto – 1234.

  3. Ingrese la secuencia numérica de doble dígito del usuario, ej., 02.

    Note

    Secuencia Numérica del código Maestro- 01.

  4. Ingrese un código de Nuevo usuario dos veces.

  5. Presione los números secuenciales de las áreas que deberán ser controladas por el usuario.

  6. Presione el botón Botón con marca de verificación para confirmar una selección.. Presione el botón Botón con flecha curva hacia la izquierda. para salir.

6. Restablecimiento del Detector de Incendios (Humo)

6.1 Para reestablecer el Detector de Incendios (Humo)

  • Mantenga presionado el botón Botón con flecha curva hacia la izquierda. por 3 segundos.

    Note

    Los detectores de incendio no se reinician automáticamente después de la detección de emergencia por incendio. Solo se pueden reiniciar manualmente.

7. Desactivación del Monitoreo de la Zona Temporal. (Función BYPASS)

7.1 Activación de la Función BYPASS

  1. Presione el botón Botón MENU., luego 6.

  2. Ingrese el código de control de la alarma. El indicador Indicador de estado del sistema (triángulo con un signo de exclamación). empieza a parpadear en verde.

  3. Ingrese un número secuencial de dos dígitos de una zona en particular para deshabilitar su monitoreo. Para deshabilitar el monitoreo de varias zonas, ingrese números de dos dígitos de tales zonas.

  4. Presione el botón Botón con marca de verificación para confirmar una selección.. El indicador Indicador de estado del sistema (triángulo con un signo de exclamación). se empieza a iluminar en verde.

7.2 Desactivar la función BYPASS

Repita las mismas acciones que en la desactivación del monitoreo de una zona particular.

8. Eliminar Códigos de Usuario

8.1 Para eliminar el código de usuario

  1. Presione el botón Botón MENU., luego 0.

  2. Ingrese código Maestro.

  3. Ingrese la secuencia numérica de doble dígito del usuario, ej., 02.

  4. Presione el botón Botón del modo SLEEP. del teclado. Una señal Sonora se escuchará y el botón, indicando la secuencia numérica del usuario, cuyo código fue borrado de memoria, se extinguirá.

  5. Presione el botón Botón con marca de verificación para confirmar una selección.. Presione el botón Botón con flecha curva hacia la izquierda. para salir. Además, el teclado “SK- LED button” se puede asignar para controlar una o dos áreas deseadas (versión del programa operativo del teclado desde FW:1.0, versión del programa operativo del panel de control desde FW:SP3_xxx4_0120).
