GT+ GSM komunikatorius¶

1. Aprašymas¶

Komunikatorius GT+ skirtas perduoti įvykių pranešimus iš centralės į CSP ir Protegus2 programėlę.

GT+ komunikatorių galima tiesiogiai prijungti prie centralės klaviatūros magistralės arba nuosekliosios magistralės (DSC, Paradox, UTC Interlogix (CADDX), Texecom, Innerrange, Honeywell) arba prie centralės telefono komunikatoriaus (kuris palaiko DTMF tonais perduodamą Contact ID ryšio protokolą).

Komunikatorius perduoda visą informaciją apie įvykius į saugos tarnybos stebėjimo pulto (CSP) imtuvą.

Komunikatorius GT+ taip pat veikia su Protegus2 programėle. Su Protegus2 vartotojai gali nuotoliniu būdu valdyti signalizaciją ir gauti pranešimus apie apsaugos sistemos įvykius. Programėlė Protegus2 suderinama su visomis įvairių gamintojų centralėmis, kuriuos palaiko GT+ komunikatorius. Komunikatorius gali perduoti pranešimus apie įvykius į saugos tarnybos centrini stebėjimo pultą (CSP) ir vienu metu dirbti su Protegus2.

Savybės

Komunikatorius gali būti prijungtas prie centralės duomenų magistralės arba klaviatūros magistralės arba prie centralės telefono komunikatoriaus.

Siunčia įvykius į stebėjimo pulto imtuvą:

• Siunčia įvykius į TRIKDIS programinius arba aparatūrinius imtuvus, kurie dirba su bet kuria stebėjimo programa.

• Gali siųsti įvykius į SIA DC-09 imtuvus. Priede yra kodų (Contact ID į SIA) keitimo lentelė.

• Gali siųsti įvykius į SUR-GARD imtuvus.

• Ryšio stebėjimas siunčiant PING užklausą į IP imtuvą kas 30 sekundžių (arba kitu nustatytu periodu).

• Atsarginis kanalas, kuris bus naudojamas nutrūkus ryšiui pirminiu kanalu.

• Įgalinus lygiagrečius ryšio kanalus, įvykiai bus siunčiami į du imtuvus vienu metu.

• Kai įjungta Protegus paslauga, įvykiai visų pirma siunčiami į CSP ir tik po to programėlės naudotojams.

Veikia su Protegus2 programėle:

• “Push” ir specialūs garso įspėjimai apie įvykius.

• Nuotolinis sistemos įjungimas/išjungimas.

• Nuotolinis prijungtų įrenginių valdymas (šviesų, vartų, kondicionieriaus, šildymo, pievutės laistymo ir kt.).

• Skirtingos vartotojų teisės administratoriui, instaliuotojui ir vartotojui.

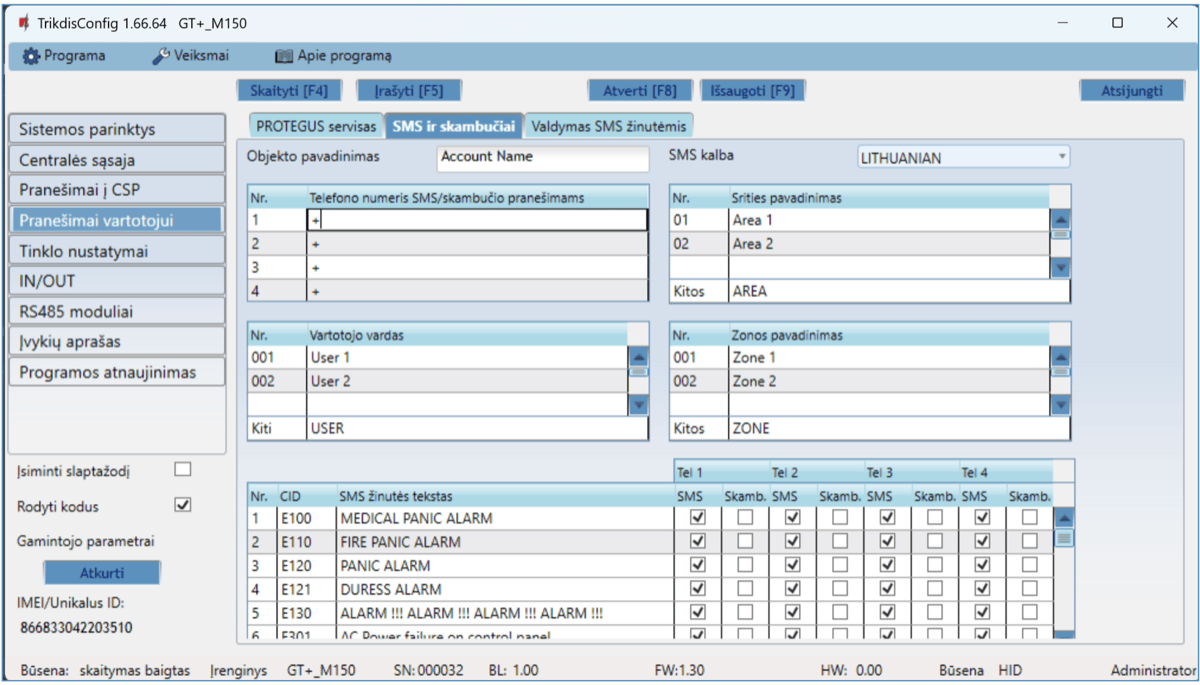

Informuoja vartotojus:

• Vartotojus apie įvykius galima informuoti su Protegus2 programėle, su SMS žinutėmis bei skambučiu.

Valdomi išėjimai ir įėjimai:

• 2 universalus I/O gnybtai, kurios galima nustatyti kaip įėjimo (IN) arba išėjimo (OUT) gnybtą.

• Išėjimai valdomi su Protegus2 programėle ir SMS žinutėmis.

• Pridėkite papildomų įėjimų ir valdomų išėjimų su iO-8 plėtikliais.

Greitai sukonfigūruojamas:

• Nustatymai gali būti išsaugoti į failą ir greitai įrašyti į kitus komunikatorius.

• Du prieigos prie nustatymų lygiai: instaliuotojui ir CSP administratoriui.

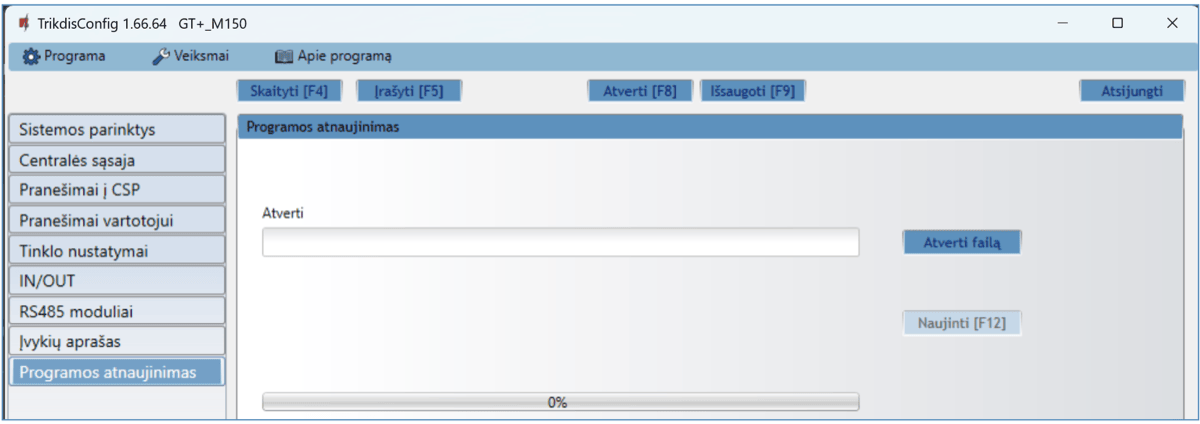

• Nuotolinis konfigūravimas ir programinės įrangos atnaujinimas.

1.1 Suderinamų centralių sąrašas¶

*Pabraukta – centralės, tiesiogiai valdomos su GT+. Tiesiogiai valdomų PARADOX centralių veikimo programos versija turi būti ne žemesnė nei V.4.

*Kitų gamintojų centralės prie GT+ komunikatoriaus jungiasi per centralės TIP/RING gnybtus (kuris palaiko DTMF tonais perduodamą Contact ID ryšio protokolą).

1.2 Komunikatoriaus modelio tipas¶

Ši instrukcija skirta 4G komunikatoriaus modeliams.

1.3 Techniniai parametrai¶

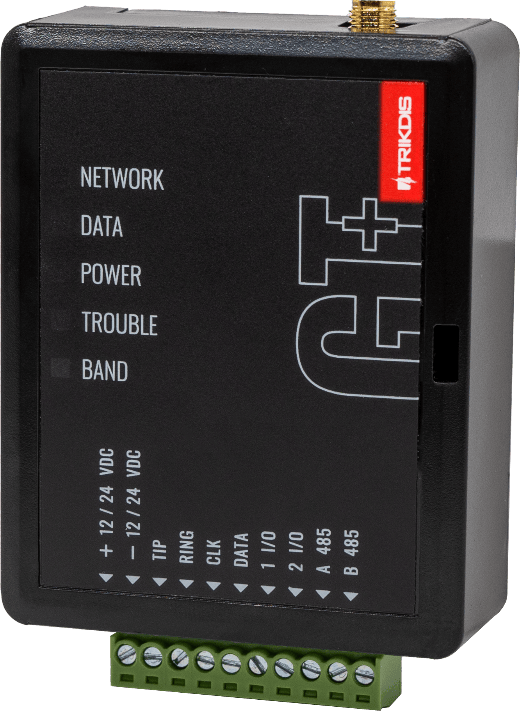

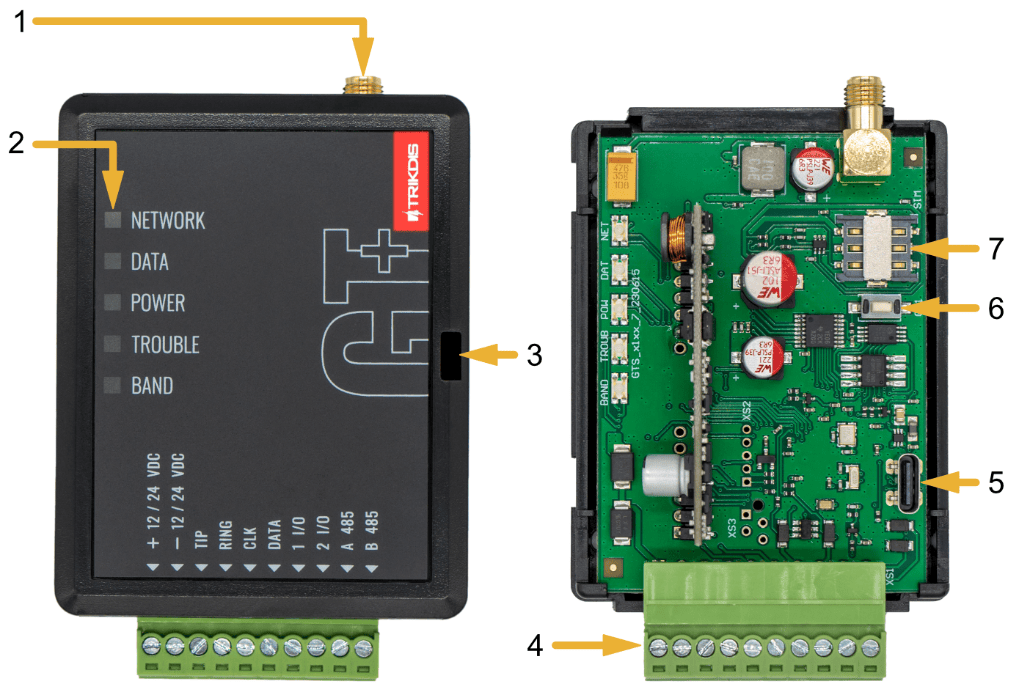

1.4 Komunikatoriaus elementai¶

1. GSM antenos SMA jungtis.

2. Šviesos indikatoriai.

3. Priekinio dangtelio atidarymo plyšys.

4. Gnybtai laidų prijungimui.

5. USB-C jungtis komunikatoriui programuoti.

6. „RESET“ mygtukas.

7. SIM kortelės laikiklis.

1.5 Išorinių kontaktų paskirtis¶

1.6 Šviesinė veikimo indikacija¶

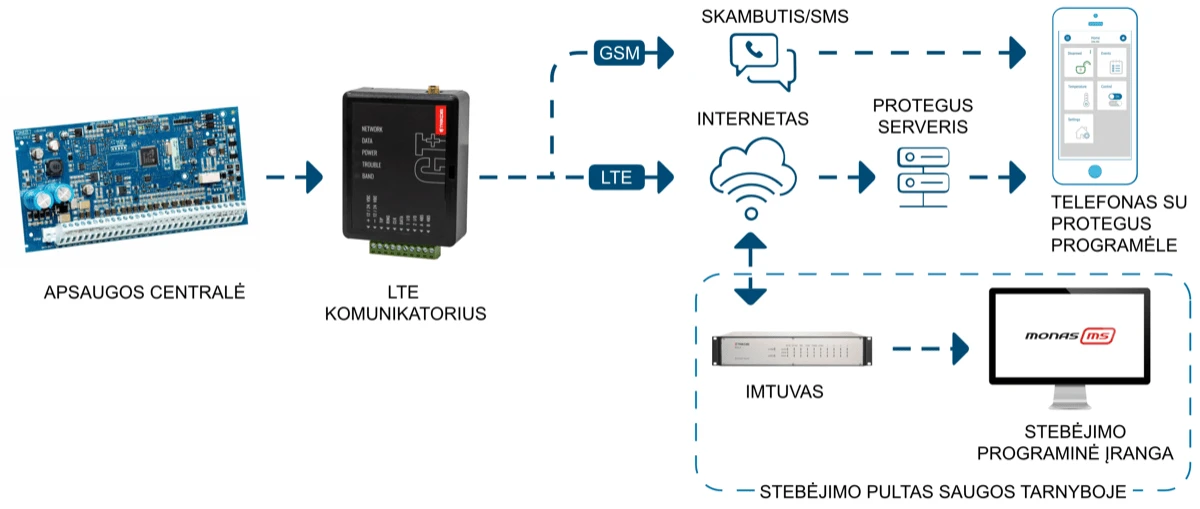

1.7 GSM komunikatoriaus GT+ panaudojimo struktūrinė schema¶

2. Greitas konfigūravimas su programa TrikdisConfig¶

1. Parsisiųskite konfigūravimo programą TrikdisConfig iš www.trikdis.lt (programą rasite paieškos lauke surinkę „TrikdisConfig“), ir ją įdiekite.

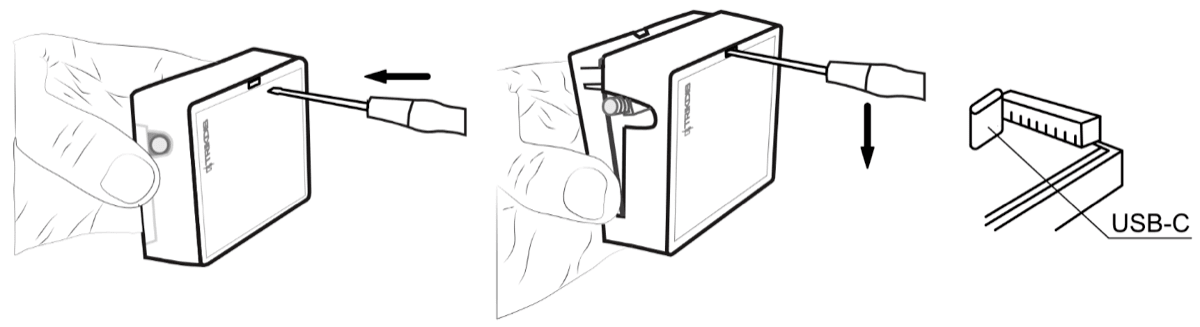

2. Plokščiu atsuktuvu nuimkite GT+ dangtelį kaip parodyta žemiau:



3. Su USB-C kabeliu sujunkite GT+ su kompiuteriu.

4. Paleiskite TrikdisConfig. Programa automatiškai atpažins prijungtą gaminį ir atidarys GT+ konfigūravimo langą.

5. Spustelkite programos mygtuką Skaityti [F4], kad ji pateiktų esamas GT+ veikimo parametrų reikšmes. Jei atsivers administratoriaus arba instaliatoriaus kodo įvedimo reikalavimo langelis, įveskite 6 skaitmenų kodą.

Žemiau aprašome nustatymus, kuriuos reikia pakeisti, kad komunikatorius pradėtų siųsti pranešimus į Stebėjimo pultą ir kad apsaugos centralę būtų galima valdyti su Protegus2 programėle.

2.1 Nustatymai ryšiui su Protegus2 programėle¶

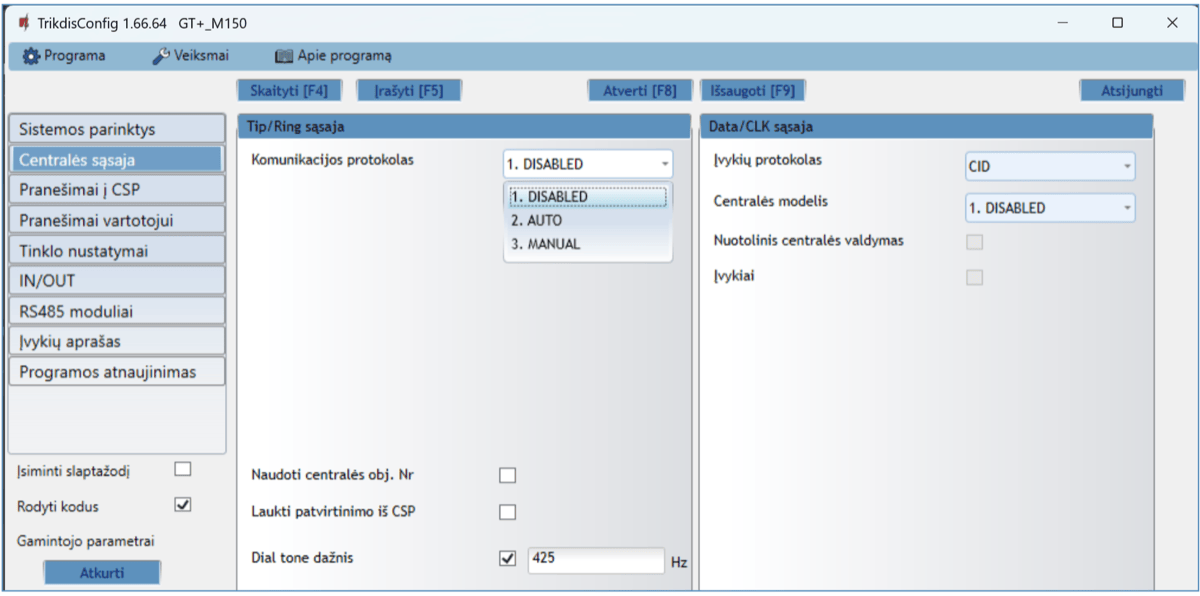

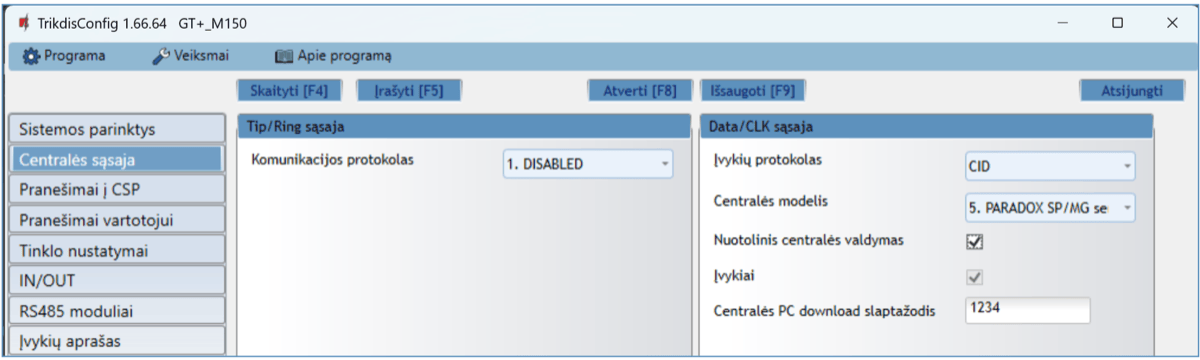

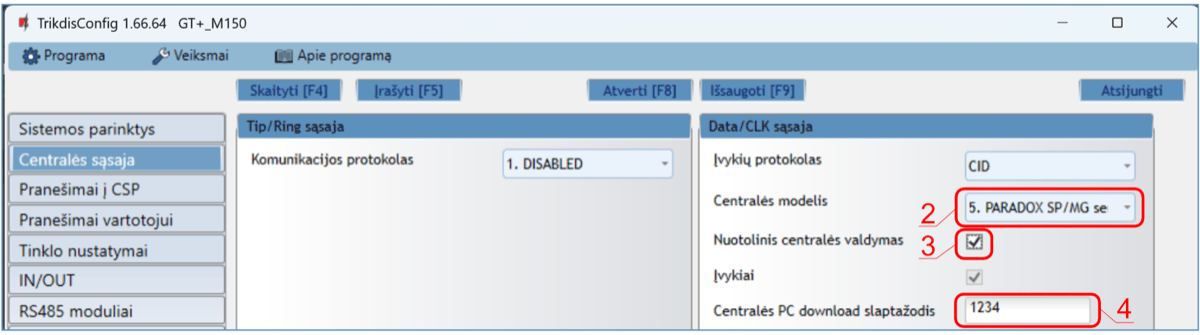

Lange „Centralės sąsaja“:

1. Jei komunikatorius prijungtas prie centralės TIP/RING gnybtų, tuomet reikia nustatyti „AUTO“.

Komunikatorius yra prijungtas prie centralės klaviatūros magistralės arba nuosekliosios magistralės.

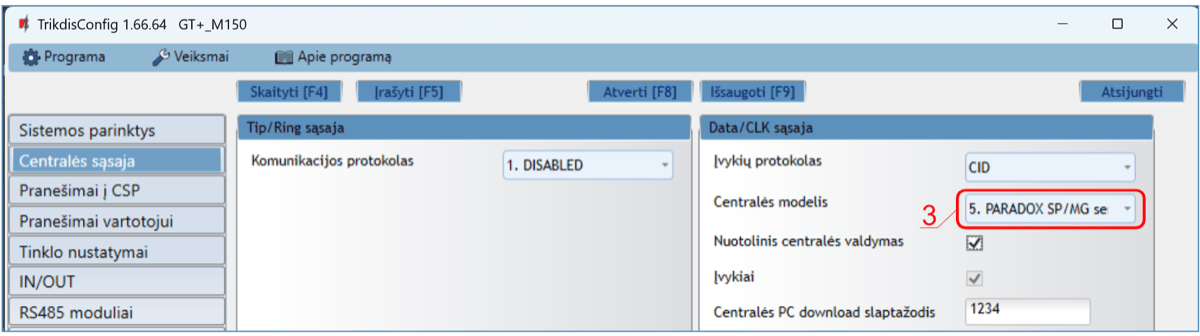

2. Pasirinkite „Centralės modelį“, kuris bus prijungtas prie komunikatoriaus.

3. Pažymėkite varnele „Nuotolinis centralės valdymas“, jei norite, kad vartotojai galėtų valdyti centralę Protegus2 programėlėje su savo klaviatūros kodu. Šis nustatymas rodomas tiesiogiai valdomoms centralėms.

4. Paradox ir Texecom centralių tiesioginiam valdymui įveskite „Centralės PC download slaptažodį“. Jis turi sutapti su slaptažodžiu, kuris įvestas centralėje.

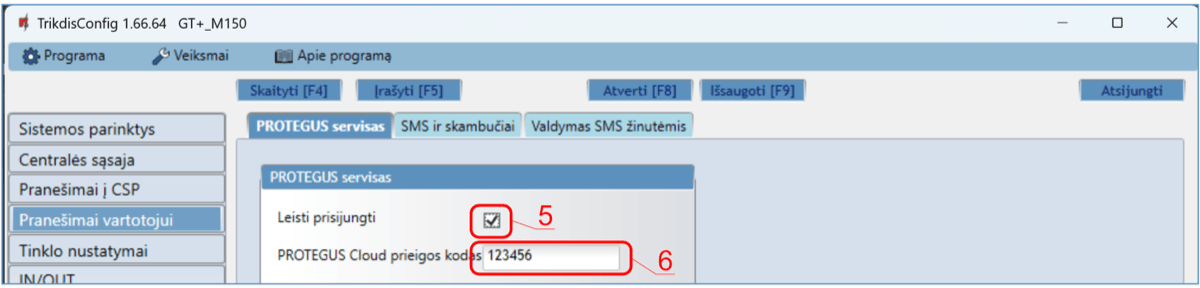

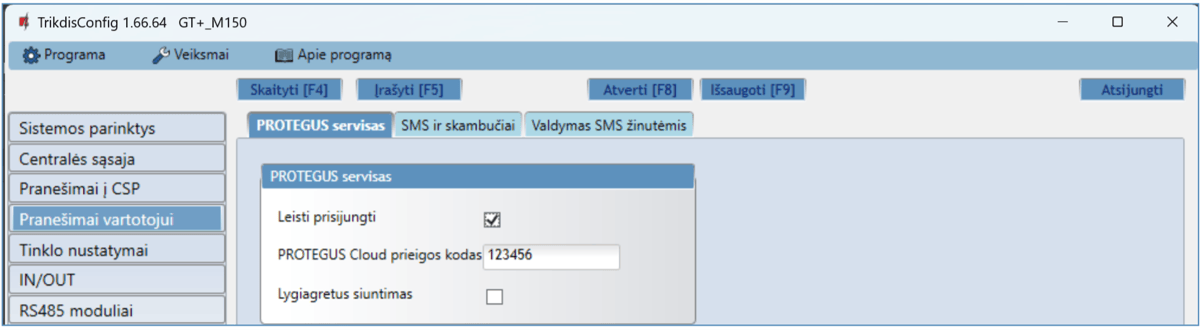

Lango „Pranešimai vartotojui“ kortelėje „PROTEGUS servisas“:

4. Pažymėkite varnele „Leisti prisijungti“ prie Protegus serviso.

5. Pakeiskite prisijungimo prie „PROTEGUS Cloud prieigos kodą“, jeigu norite, kad vartotojų prašytų jį suvesti pridedant sistemą Protegus2 programėlėje (gamyklinis – 123456). Svarbu: jei pakeisite kodą naudodami TrikdisConfig, turėsite jį pakeisti ir programėlėje Protegus2.

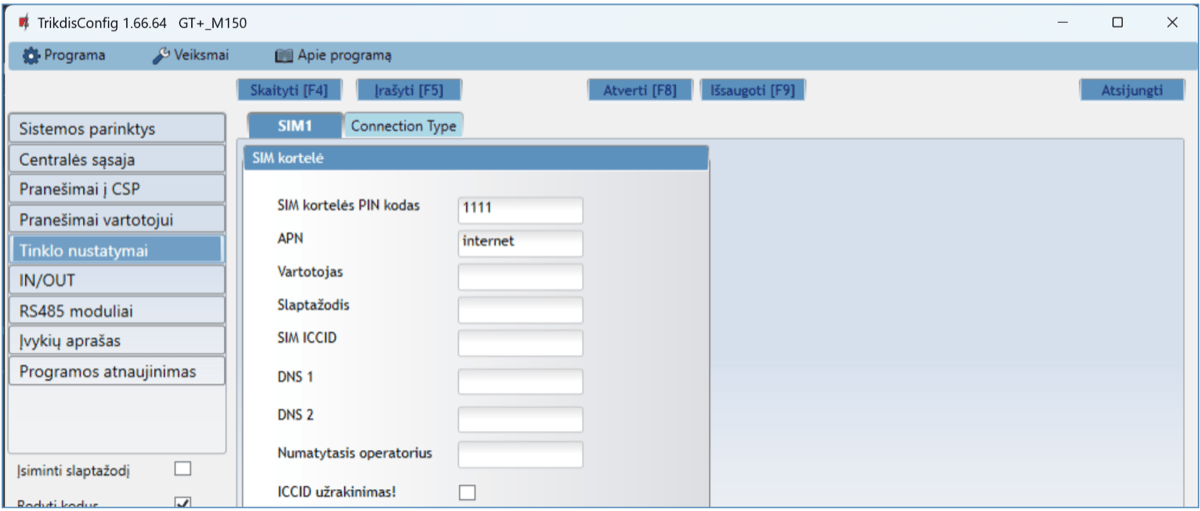

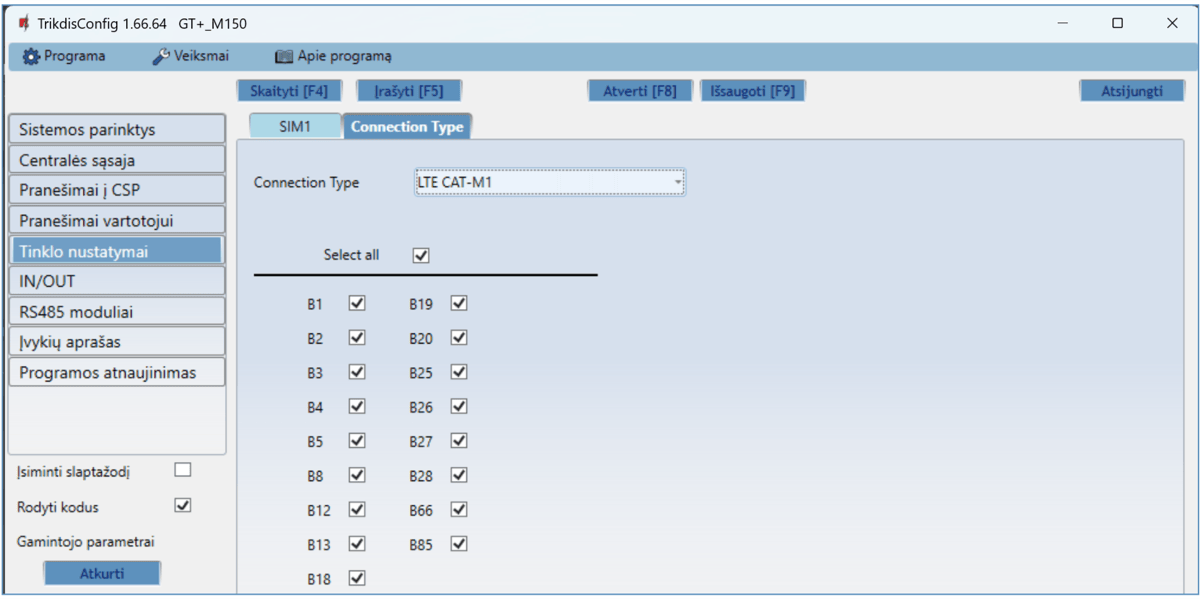

Lange „Tinklo nustatymai“:

3. Įveskite „SIM kortelės PIN kodą“.

4. Pakeiskite APN vardą. APN rasite SIM operatoriaus interneto puslapyje. „Internet” yra universalus ir veikia daugelio operatorių tinkluose.

5. Gamykliškai nustatytas Google DNS serverio adresas. Nepriklausomai nuo IP nustatymų, įsitikinkite, kad DNS adresai atitinka tuos, kuriuos palaiko jūsų interneto tiekėjas.

6. Gamykliškai nustatytas Google DNS serverio adresas. Nepriklausomai nuo IP nustatymų, įsitikinkite, kad DNS adresai atitinka tuos, kuriuos palaiko jūsų interneto tiekėjas.

Baigę konfigūravimą paspauskite mygtuką Įrašyti [F5] ir atjunkite USB kabelį.

2.2 Nustatymai ryšiui su Stebėjimo pultu¶

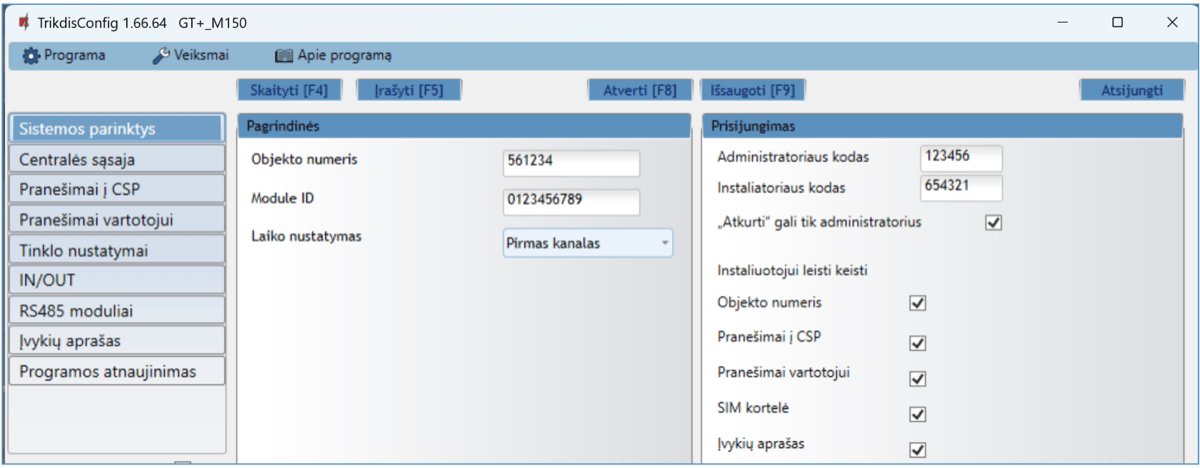

Lange „Sistemos parinktys“:

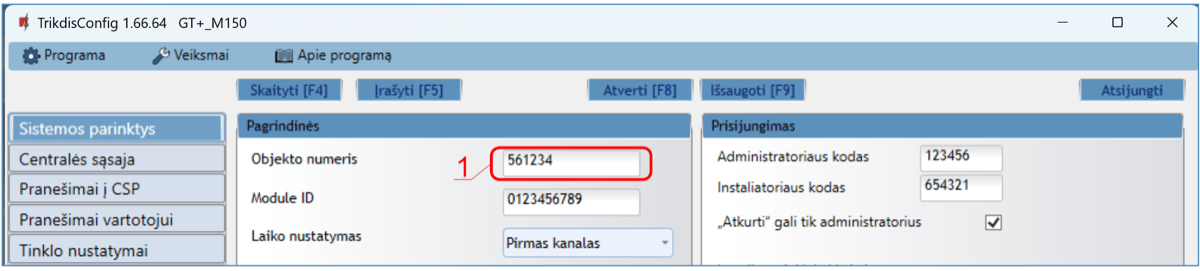

1. Įrašykite Objekto numerį (Nenaudokite FFFE, FFFF objekto numerių.).

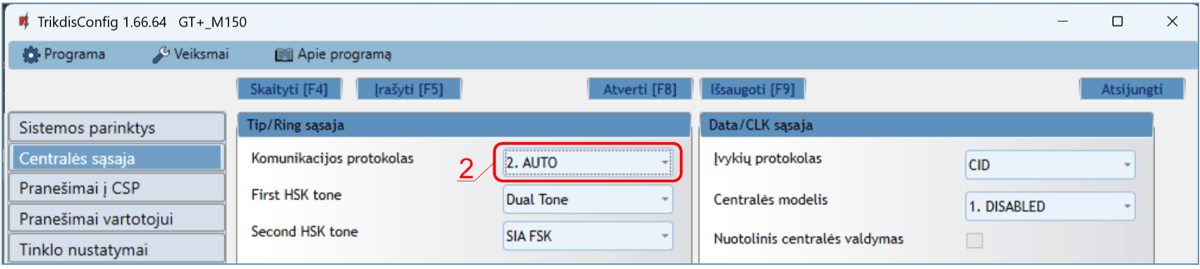

1. Jei komunikatorius prijungtas prie centralės TIP/RING gnybtų, tuomet reikia nustatyti „AUTO“.

2. Komunikatorius yra prijungtas prie centralės klaviatūros magistralės arba nuosekliosios magistralės. Pasirinkite „Centralės modelį“, kuris bus prijungtas prie komunikatoriaus.

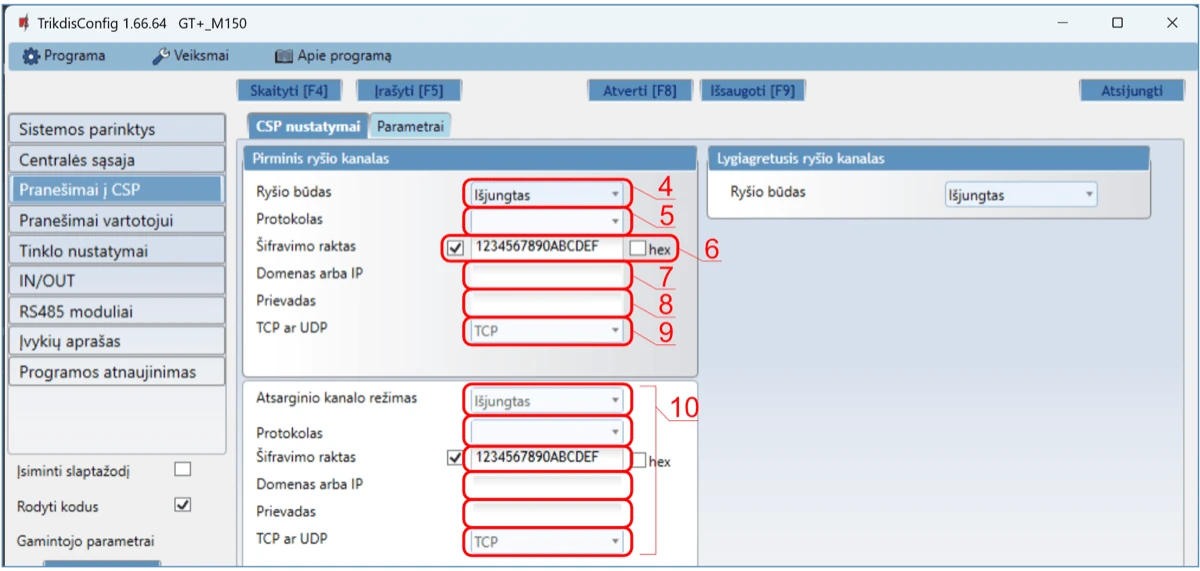

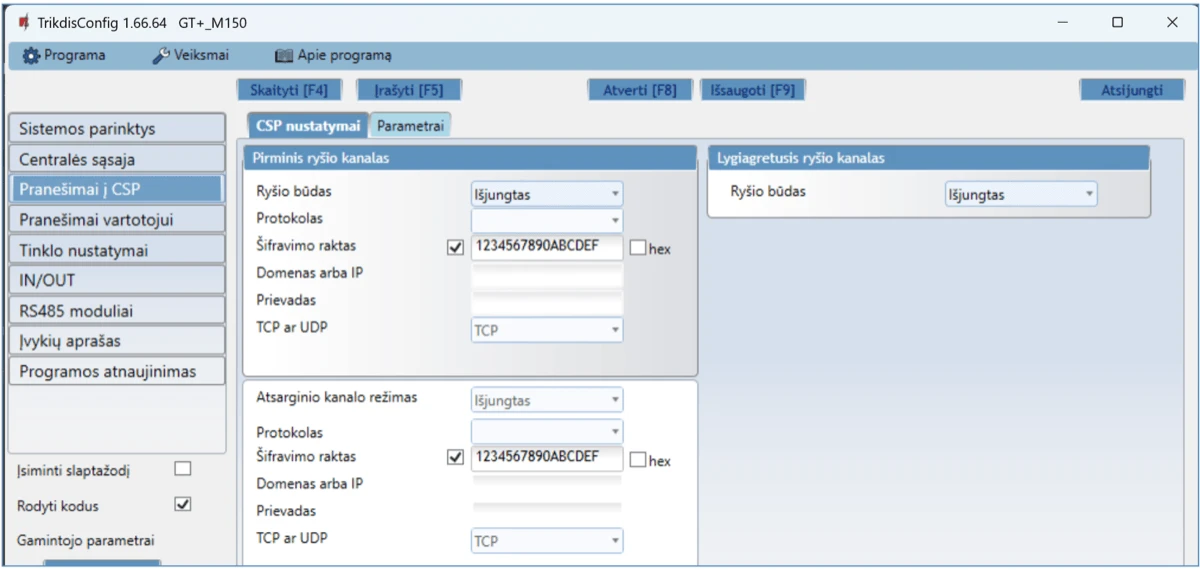

Lange „Pranešimai į CSP“, parinkčių grupėje „Pirminis ryšio kanalas“:

3. Ryšio būdas – pasirinkite IP ryšio būdą.

4. Protokolas – pasirinkite, kuria koduote turėtų būti siunčiami pranešimai: TRK8 (į TRIKDIS imtuvus), DC-09_2007 arba DC-09_2012 (į universalius imtuvus), TL150 (į SUR-GARD imtuvus).

5. Šifravimo raktas – įrašykite šifravimo raktą, kuris yra nustatytas imtuve.

6. Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.

7. Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.

8. TCP arba UDP – pasirinkite, kuriuo protokolu (TCP arba UDP) turėtų būti siunčiami pranešimai.

9. (Rekomenduojama) Sukonfigūruokite Atsarginio kanalo režimo nustatymus.

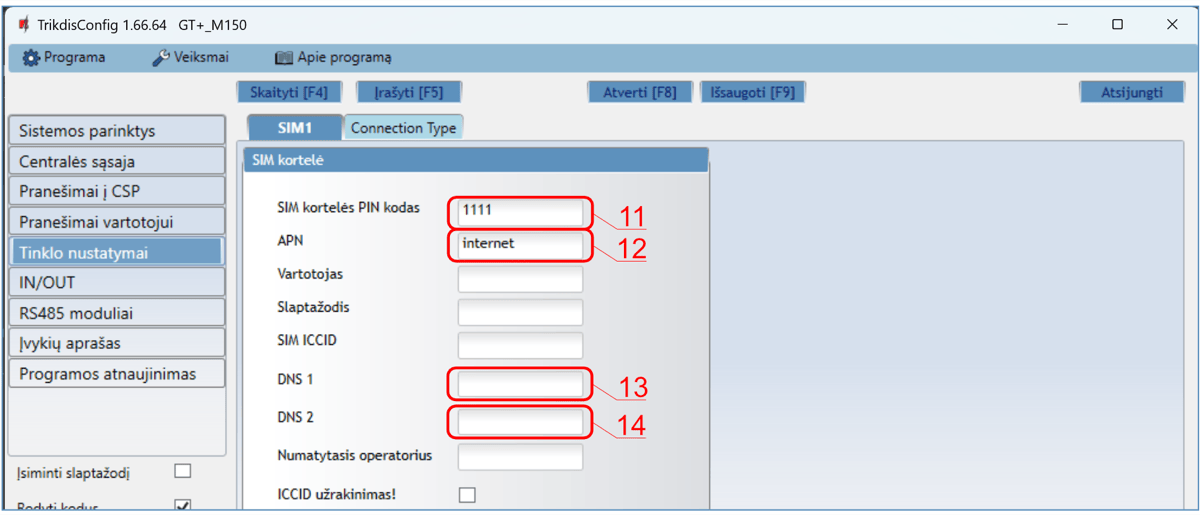

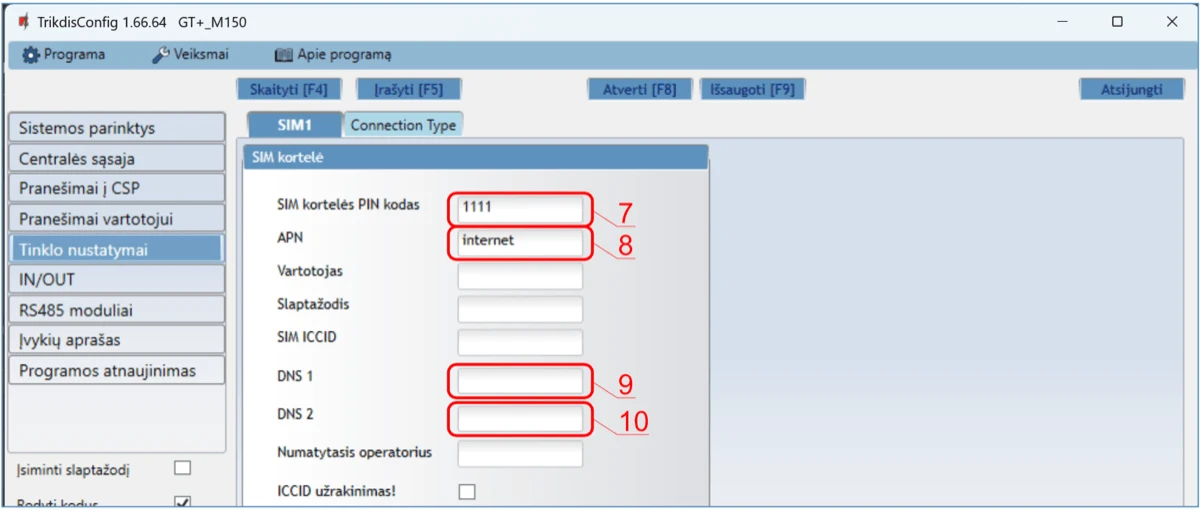

Lange „Tinklo nustatymai“:

11. Įveskite SIM kortelės PIN kodą.

12. Pakeiskite APN vardą. Jį rasite SIM operatoriaus interneto puslapyje. „Internet” yra universalus ir veikia daugelio operatorių tinkluose.

13. Gamykliškai nustatytas Google DNS serverio adresas. Nepriklausomai nuo IP nustatymų, įsitikinkite, kad DNS adresai atitinka tuos, kuriuos palaiko jūsų interneto tiekėjas.

14. Gamykliškai nustatytas Google DNS serverio adresas. Nepriklausomai nuo IP nustatymų, įsitikinkite, kad DNS adresai atitinka tuos, kuriuos palaiko jūsų interneto tiekėjas.

Baigę konfigūravimą paspauskite mygtuką Įrašyti [F5] ir atjunkite USB kabelį.

3. Sujungimų schemos, įrengimas ir paleidimas veikti¶

3.1 Tvirtinimas¶

1. Nuimkite viršutinį dangtelį, ištraukite kontaktinių kaladėlių kištukinę dalį.

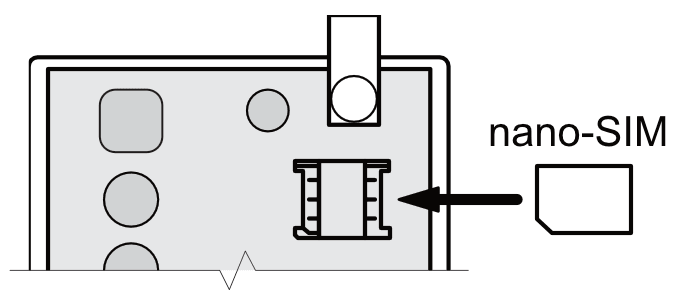

2. Įstatykite nano-SIM kortelę.

3. Išimkite plokštę iš korpuso pagrindo.

4. Korpuso pagrindą savisriegiais pritvirtinkite pageidaujamoje vietoje.

5. Įstatykite plokštę į korpuso pagrindą ir įstatykite kontaktines kaladėles.

6. Prisukite GSM anteną.

7. Uždarykite viršutinį dangtį.

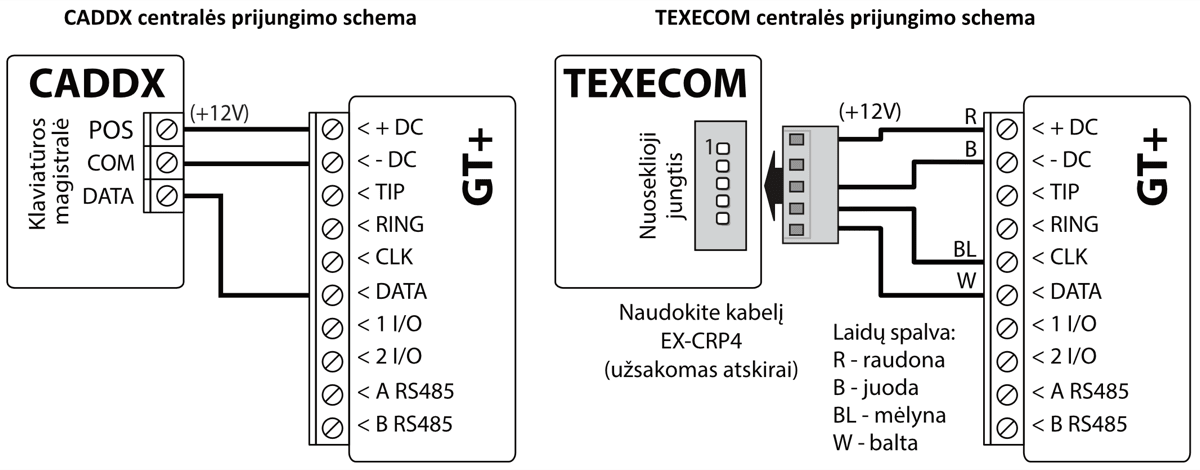

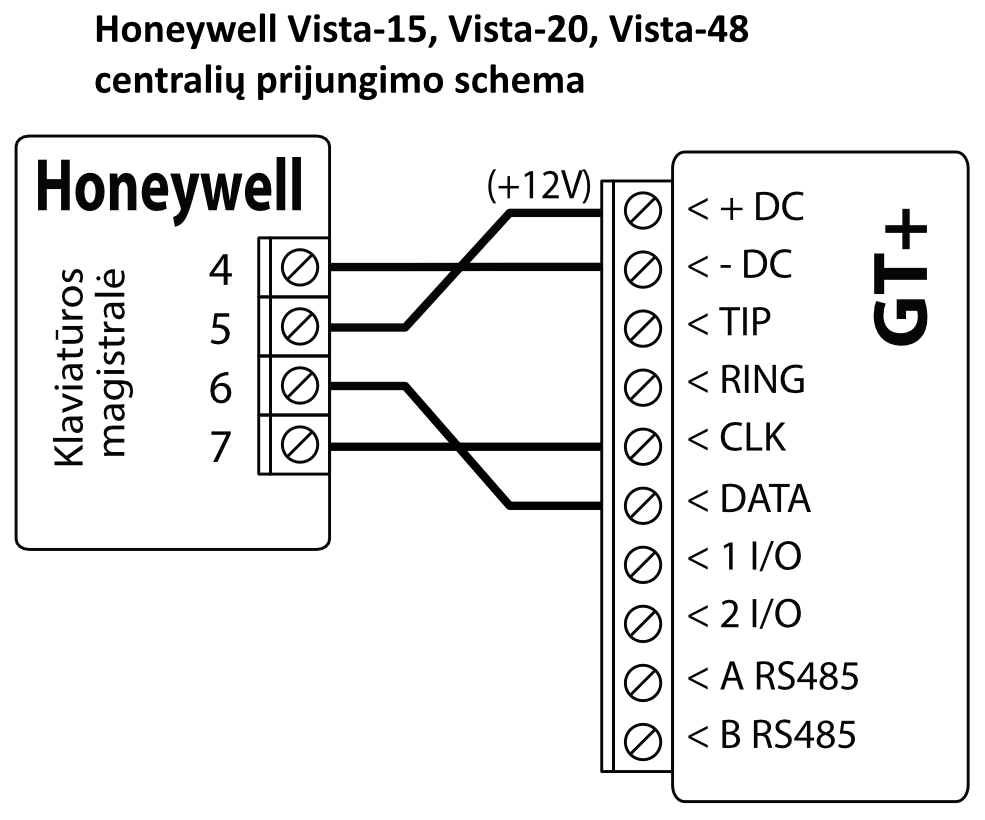

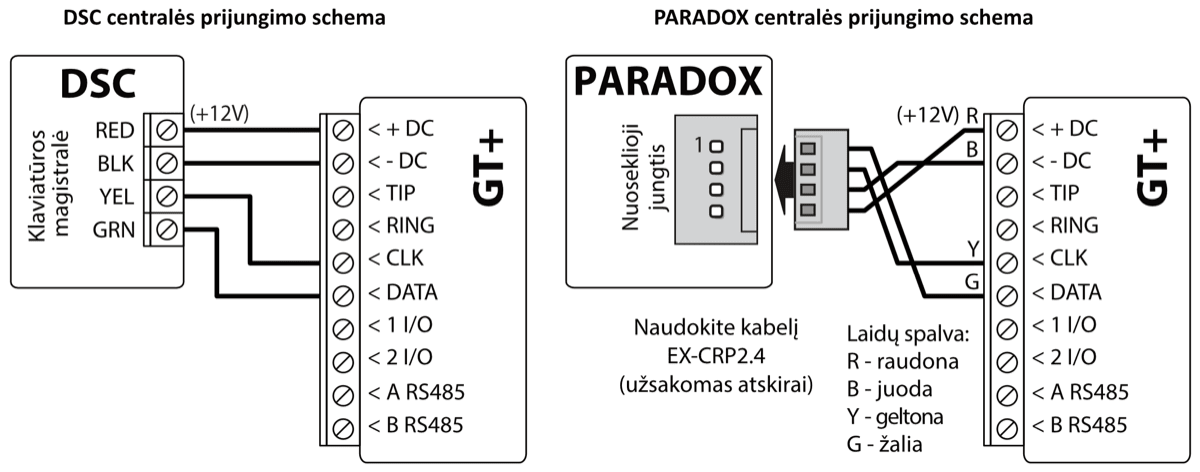

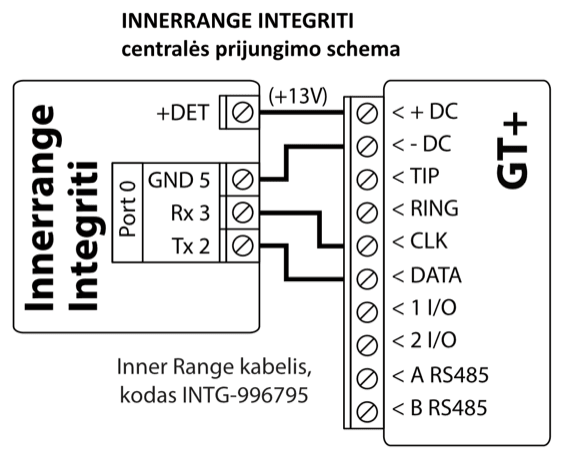

3.2 Apsaugos centralių prijungimo schemos su komunikatoriumi¶

Sujunkite komunikatorių su centrale pagal vieną iš žemiau pateiktų prijungimo schemų.

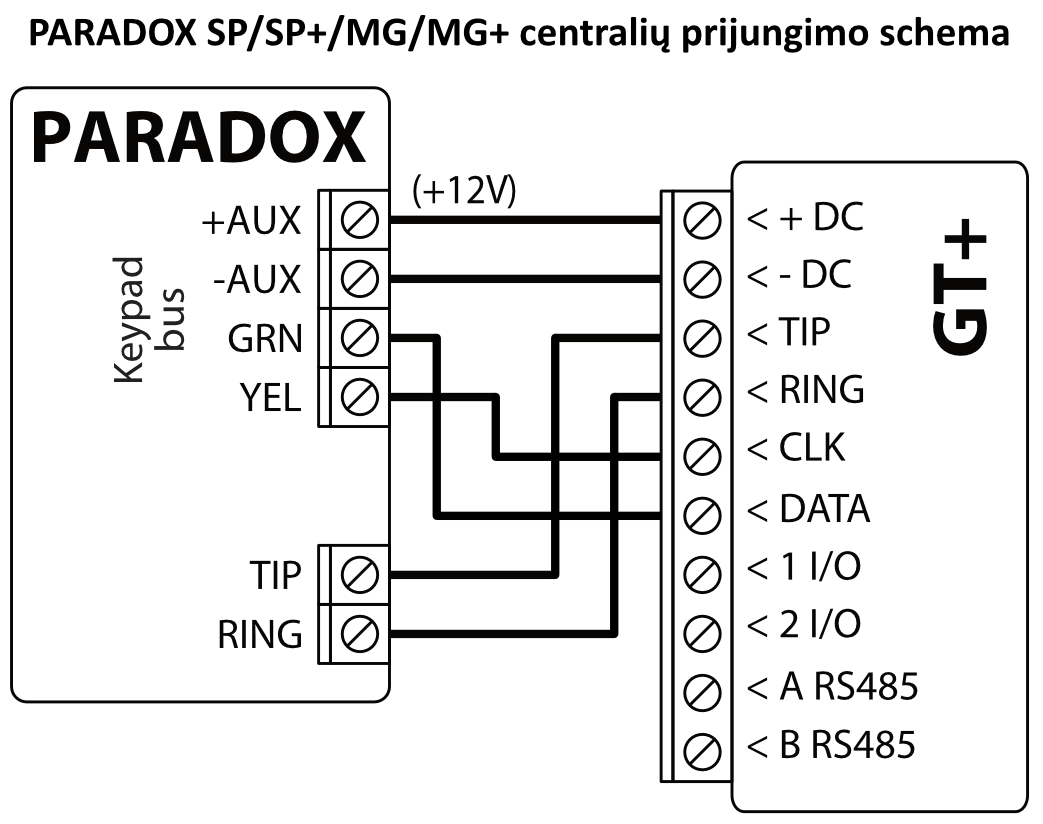

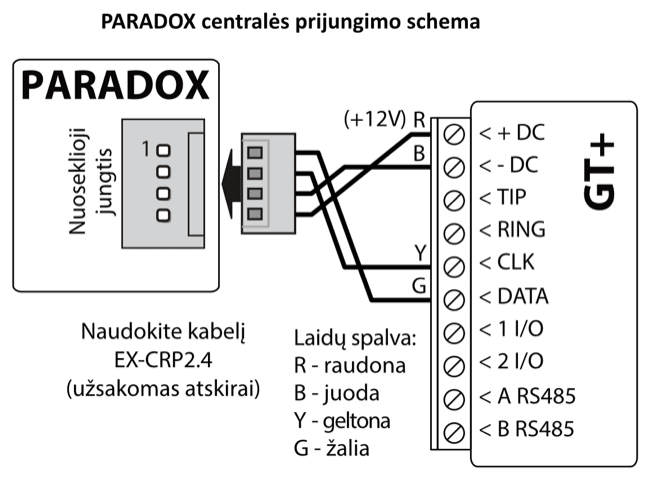

3.3 Komunikatoriaus prijungimo schema su PARADOX SP/SP+/MG/MG+ centralemis prie klaviatūros magistralės ir centralės telefono komunikatoriaus (TIP/RING gnybtų)¶

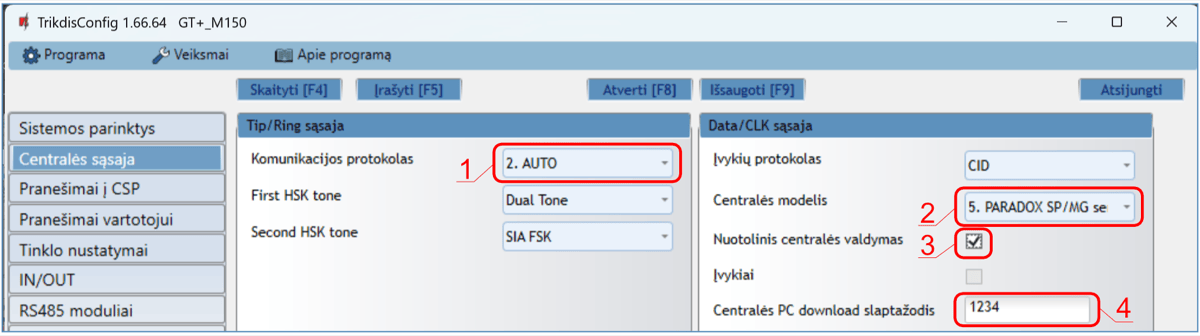

Kai komunikatorius prijungtas prie centralės klaviatūros magistralės ir TIP/RING gnybtų, tuomet GT+ reikia nustatyti:

1. Pasirinkite „AUTO“.

2. Pasirinkite „7. Paradox SP+/MG+ series KeyBus“ apsaugos centralės modelį.

3. Pasirinkite „Nuotolinis centralės valdymas“, jei norite, kad vartotojai galėtų valdyti centralę su programėle Protegus2 naudodami savo klaviatūros kodą.

4. Norėdami tiesiogiai valdyti centralę, įveskite „Centralės PC download slaptažodį“. Jis turi sutapti su slaptažodžiu, įvestu centralėje.

Centralė Paradox turi būti užprogramuota perduoti pranešimus stebėjimo pultui ir nuotoliniam valdymui iš Protegus2.

3.4 GT+ prijungimo schema prie centralės jungiklio (angl. keyswitch) zonos¶

Vadovaukitės šia schema, jei apsaugos centralė bus valdoma su GT+ PGM išėjimu įjungiant/išjungiant centralės jungiklio (angl. keyswitch) zoną.

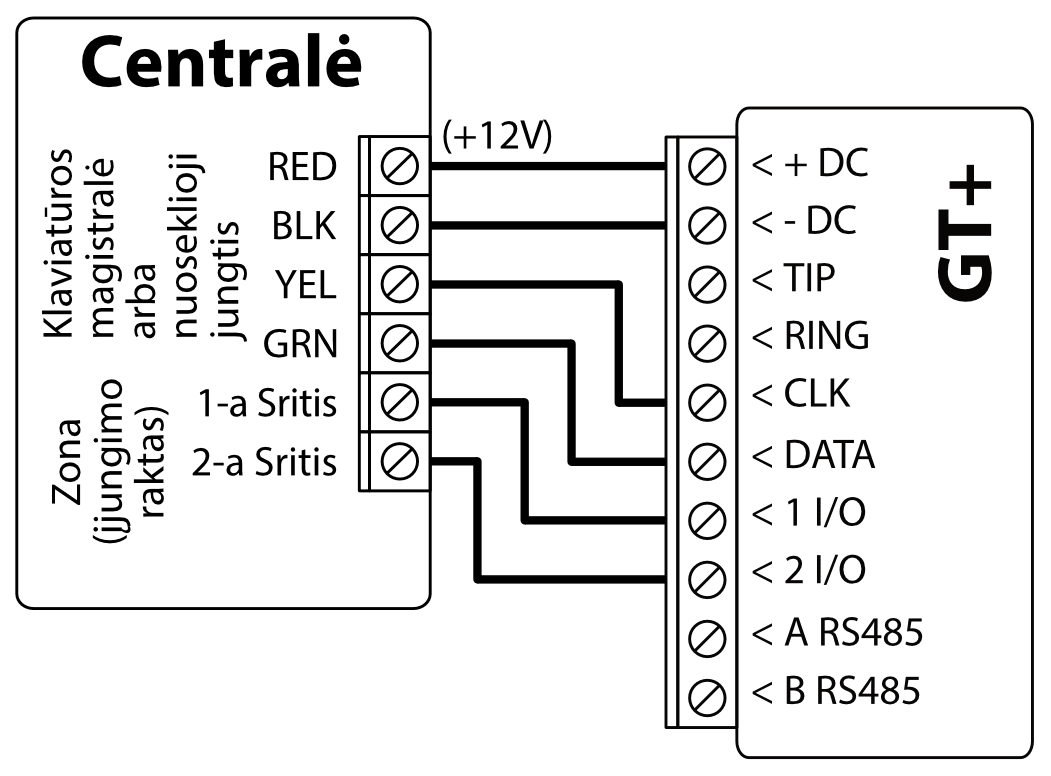

Komunikatorius prijungtas prie centralės klaviatūros magistralės arba nuosekliosios magistralės. / Apsaugos įjungimas/išjungimas per jungiklio zoną

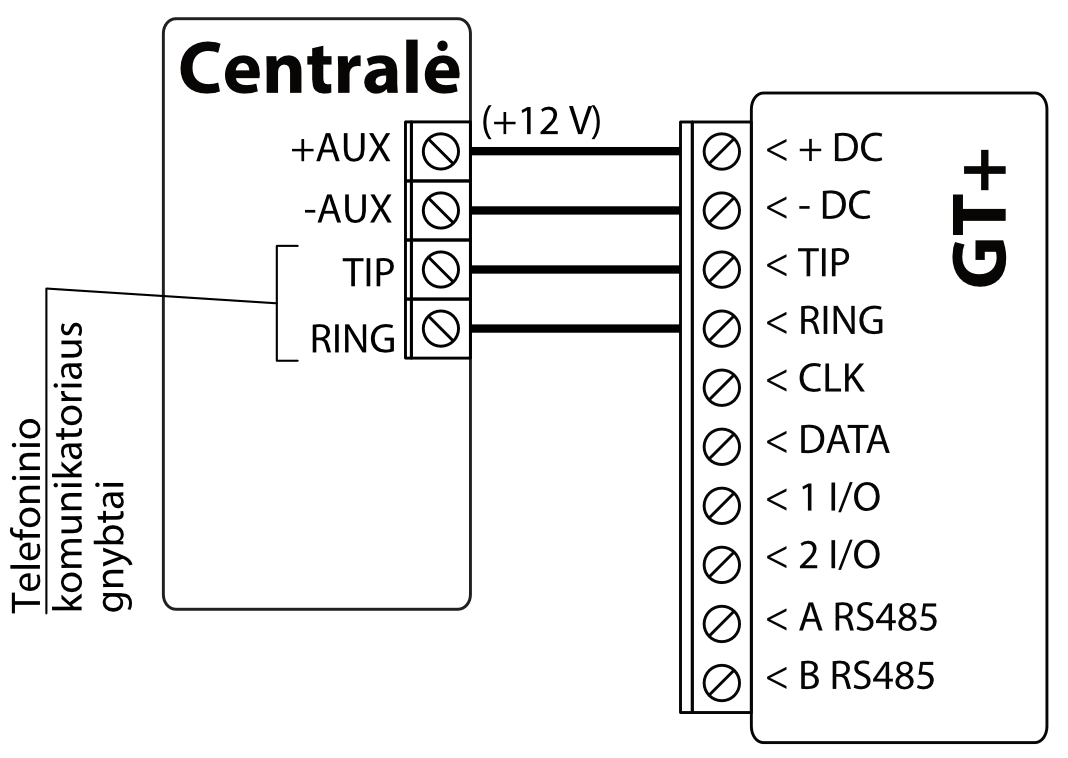

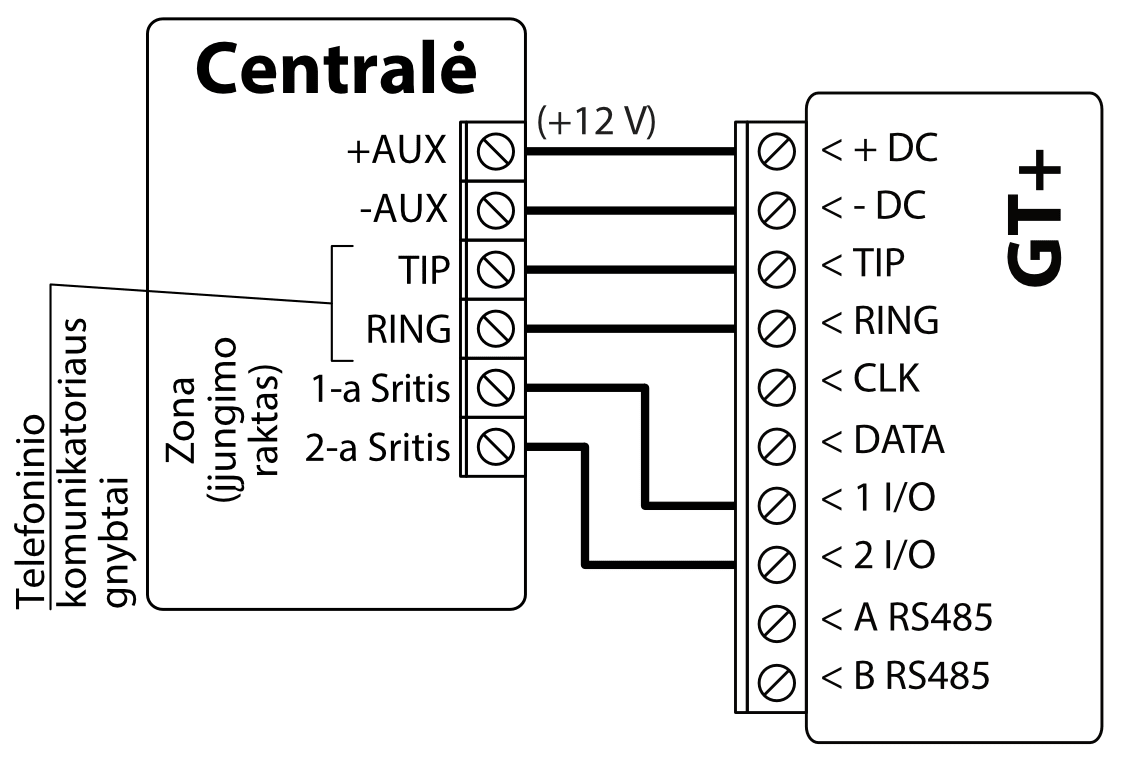

Komunikatorius yra prijungtas prie centralės telefono komunikatoriaus (TIP/RING gnybtų). / Apsaugos įjungimas / išjungimas per jungiklio zoną.

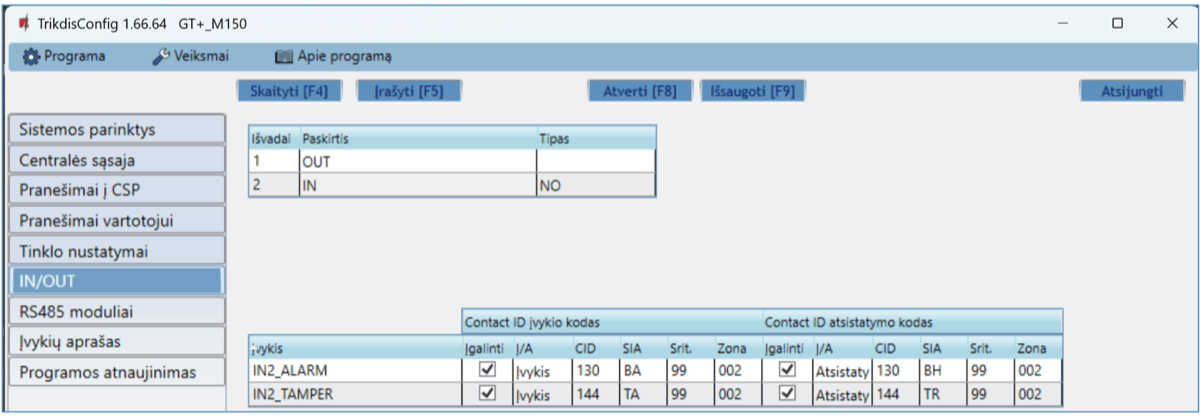

3.5 Įėjimo prijungimo schemos¶

Komunikatorius turi 2 universalius įėjimo/išėjimo gnybtus, kuriems galima nustatyti įėjimo IN veikimo režimą. Prie įėjimo gnybto galima prijungti NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL tipo grandines. Gamyklinis nustatymas: ; I/O 1 įėjimo nustatymas – NO; I/O 2 įėjimo nustatymas – NO. Kitą įėjimo tipą galima nustatyti TrikdisConfig lange „IN/OUT“ -> Tipas.

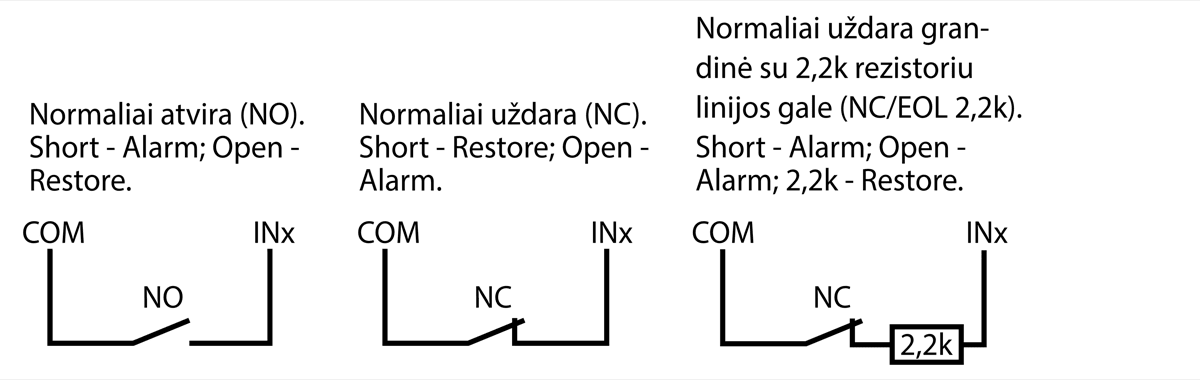

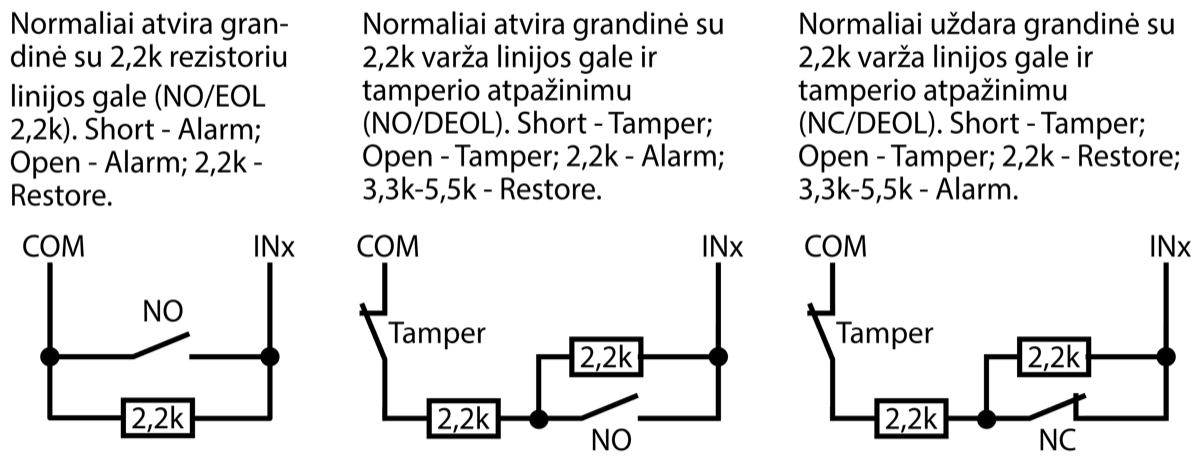

NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL tipo grandinių laidinių sujungimų schemos:

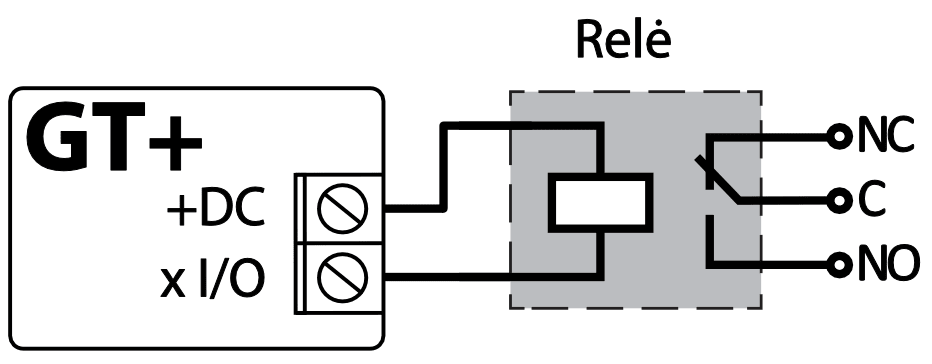

3.6 Relės prijungimo schema¶

Nuotoliniu būdu su relės kontaktais galima valdyti (įjungti/išjungti) įvairius elektrinius prietaisus. Komunikatoriaus universaliam įėjimo/išėjimo gnybtui turi būti nustatytas išėjimo „OUT“ veikimo režimas.

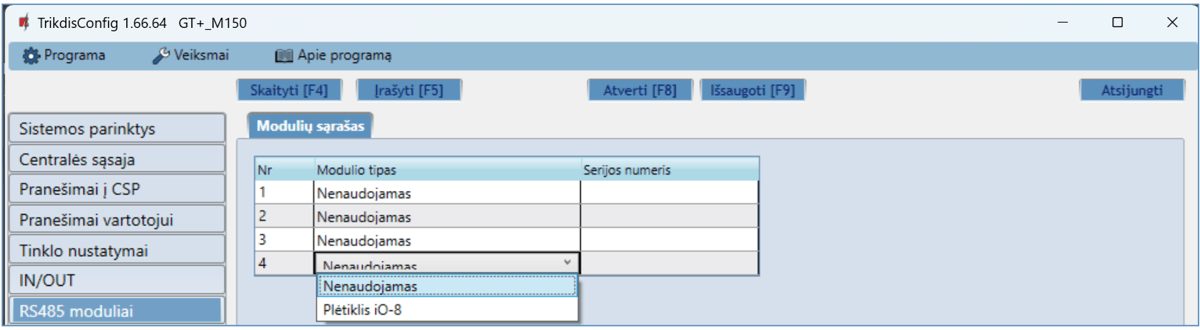

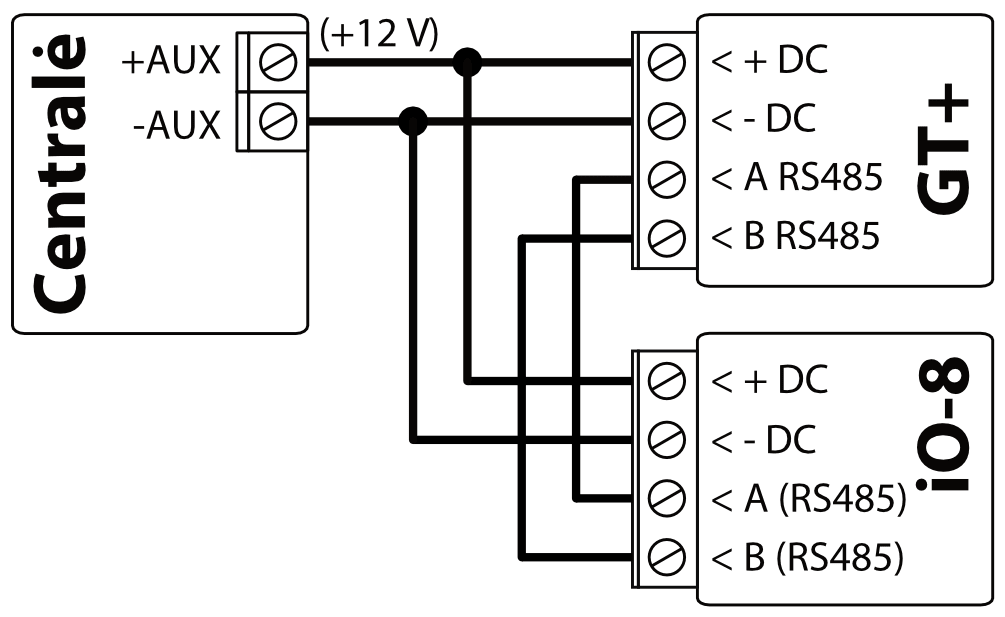

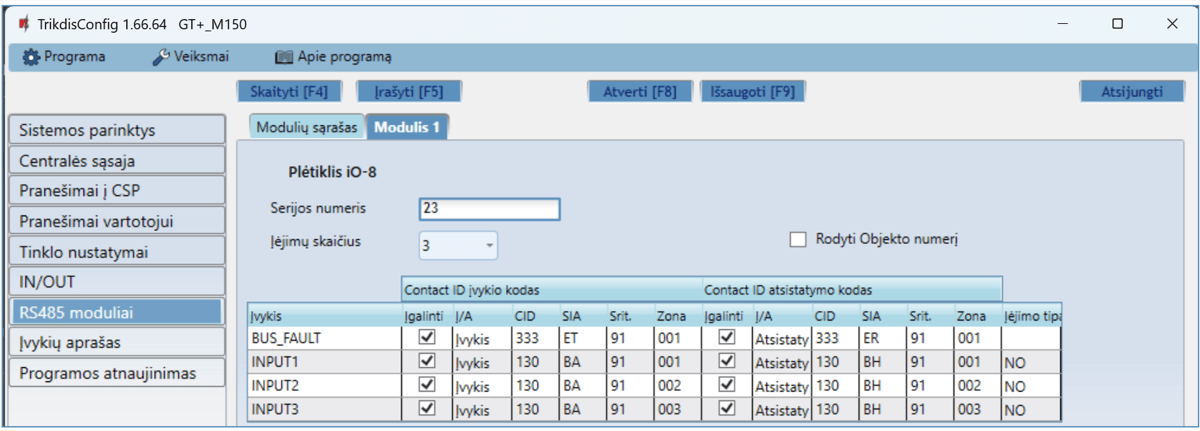

3.7 iO-8 plėtimo modulių prijungimo schema¶

Jei reikia, kad komunikatorius turėtų daugiau įėjimų IN arba išėjimų OUT, prijunkite laidinį TRIKDIS iO-8 įėjimų ir išėjimų plėtiklį. GT+ konfigūravimas su plėtimo moduliais aprašytas p. 6.8. „Langas „RS485 moduliai“.

3.8 Komunikatoriaus paleidimas veikti¶

Norint paleisti veikti komunikatorių, reikia įjungti apsaugos centralės maitinimo šaltinį. Turi užsidegti ši GT+ komunikatoriaus šviesinė indikacija:

• Diodas „POWER“ turi šviesti žaliai (pakankama maitinimo įtampa);

• Diodas „NETWORK“ turi šviesti žaliai ir mirksi geltonai, kai prisiregistravęs prie mobilaus ryšio tinklo.

4. Apsaugos centralių programavimas¶

4.1 Apsaugos centralių programavimas kai komunikatorius prijungtas prie klaviatūros arba nuosekliosios magistralės¶

Žemiau aprašome, kaip reikia programuoti apsaugos centrales, kad komunikatorius GT+ galėtų nuskaityti centralės pranešimus ir ją tiesiogiai valdyti nuotoliniu būdu.

Jei norite įgalinti nuotolinį centralės valdymą, įsitikinkite, kad yra uždėta varnelė prie „Nuotolinis centralės valdymas“ TrikdisConfig lange Langas „Sistemos parinktys“.

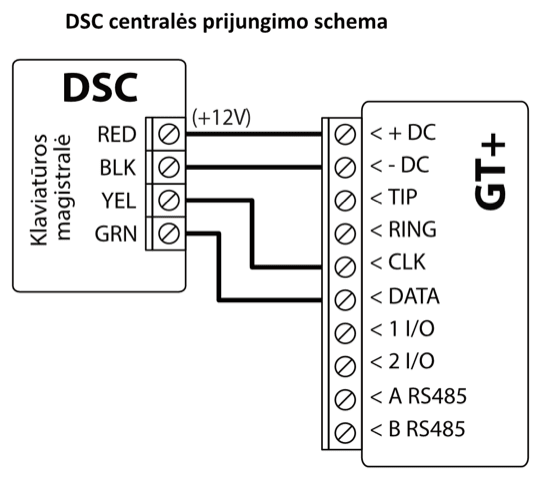

4.1.1 DSC¶

DSC centralių programuoti nereikia.

4.1.2 PARADOX¶

Paradox centrales reikia programuoti tik tiesioginiam valdymui su Protegus2. Pranešimų nuskaitymui Paradox centralių programuoti nereikia.

Nuotoliniam Paradox centralių valdymui reikia nustatyti PC prisijungimo slaptažodį (angl. „PC download password“). Šis slaptažodis turi sutapti su slaptažodžiu, kurį nustatėte TrikdisConfig lange Langas „Sistemos parinktys“ uždėjus varnelę „Nuotolinis centralės valdymas“ atsiradusiame lauke.

Norėdami nustatyti šį slaptažodį, su prie apsaugos centralės prijungta klaviatūrą:

• MAGELLAN, SPECTRA serijose: eikite į ląstelę 911 ir įveskite 4 skaičių PC prisijungimo slaptažodį.

• DIGIPLEX EVO serijai: eikite į ląstelę 3012 ir įveskite 4 skaičių PC prisijungimo slaptažodį.

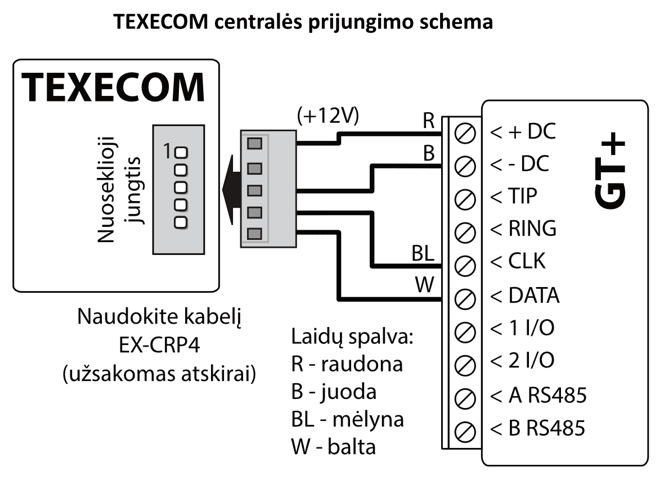

4.1.3 TEXECOM¶

Texecom centrales reikia programuoti tiek pranešimų nuskaitymui, tiek ir nuotoliniam valdymui.

Reikia nustatyti Texecom centralės UDL passcode. Šis slaptažodis turi sutapti su slaptažodžiu, kurį nustatėte TrikdisConfig lange Langas „Sistemos parinktys“ uždėjus varnelę „Nuotolinis centralės valdymas“ atsiradusiame lauke.

Centralę galite programuoti su Texecom programine įranga Wintex. Įveskite „UDL passcode“ (4 skaičių kodas) lange „Communication Option“, skirtuke „Options“.

Taip pat galite programuoti ir su prie apsaugos centralės prijungta klaviatūra:

1. Įveskite 4 skaitmenų instaliuotojo kodą ir paspauskite [Menu] mygtuką, kad įeitumėte į programavimo meniu.

2. Iškart po to paspauskite mygtuką [9].

3. Paspauskite [7][6], ir tada [2]. Įveskite 4 skaitmenų “UDL passcode“ („UDL passcode“ turi sutapti su GT+ komunikatoriaus „PC prisijungimo slaptažodžiu“).

4. Paspauskite [Yes] ir išeikite iš programavimo rėžimo paspaudę [Menu].

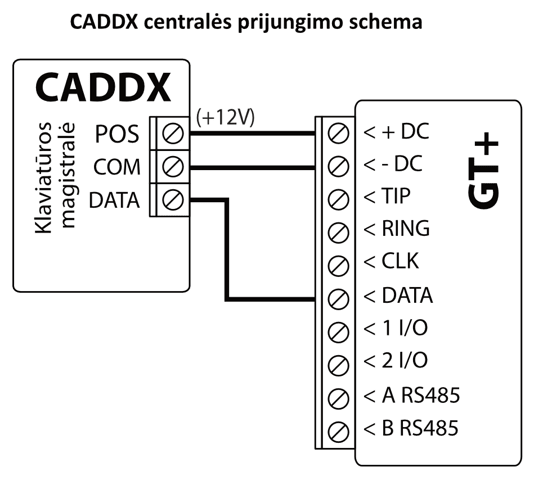

4.1.4 UTC INTERLOGIX(CADDX)¶

Prie centralės prijungtoje klaviatūroje:

1. Paspauskite [*][8] ir įveskite instaliuotojo kodą (gamyklinis 9713).

2. Įveskite įrenginio numerį, kuris priskirtas prijungtam komunikatoriui (gamyklinis – 0).

3. Nustatykite žemiau kiekvienoje eilutėje nurodytus nustatymus. Iš eilės paspauskite vietos, segmento skaičius ir įveskite reikiamą nustatymą. Paspaudus [*] (žvaigždutę) jus sugrąžins į vietos įvedimo lauką.

Suprogramavę visus nurodytus laukus, paspauskite [Exit] du kartus, kad išeitumėte iš programavimo režimo.

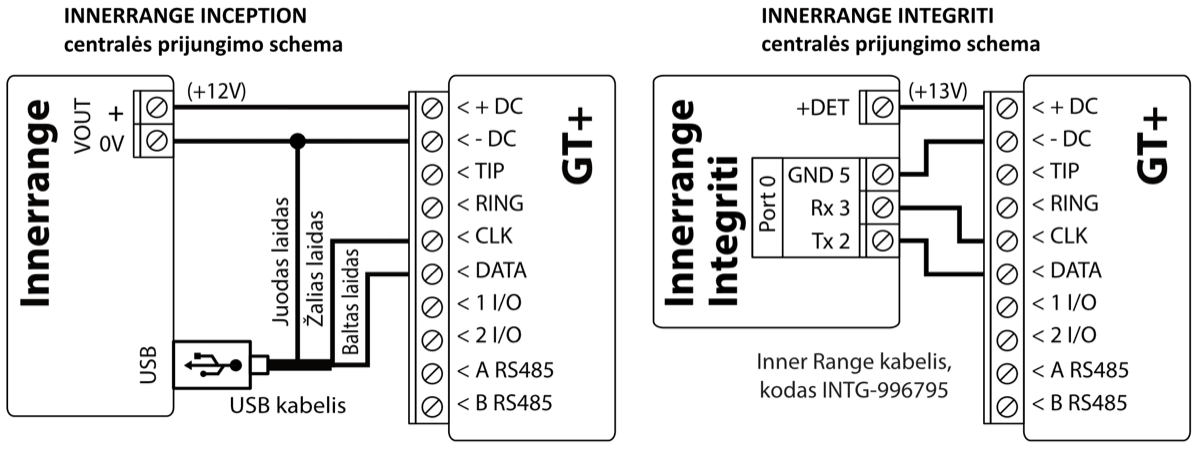

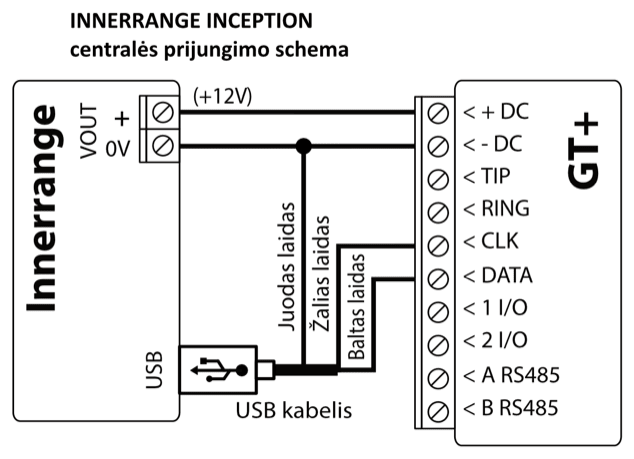

4.1.5 INNERRANGE¶

Innerrange Inception centralės programinės įrangos versija turi būti 2.3.0.3507-r0 arba aukštesnė.

Centralę turi būti prijungta prie interneto. Prisijunkite prie Innerrange Inception centralės surinkę: https://skytunnel.com.au/inception/SERIALNUMBER, kur SERIALNUMBER – įvedamas valdiklio serijinis numeris, kuris nurodytas ant centralės korpuso.

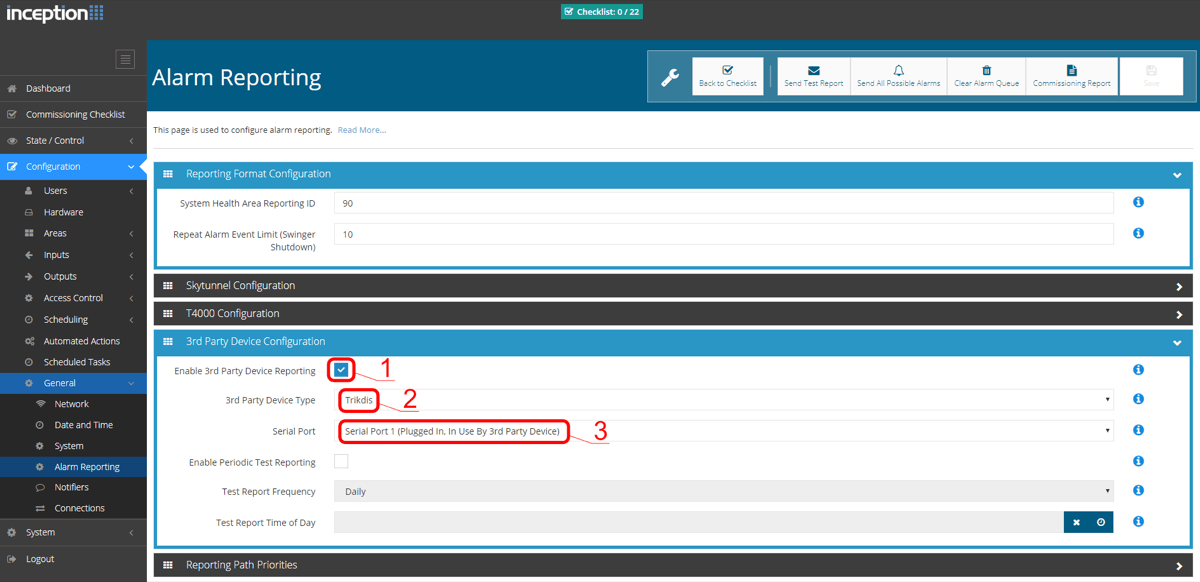

Atidarykite langus Configuration>General>Alarm Reporting. Parinkčių grupėje 3rd Party Device Reporting reikia nustatyti:

1. Enable 3rd Party Device Reporting – pažymėti šį lauką.

2. 3rd Party Device Type – nustatyti „Trikdis“.

3. Serial port – nustatyti „Serial Port 1 (Plugged In, In Use By 3rd Party Device)“.

4. Išsaugoti nustatymus ir išeiti iš programos.

4.1.6 HONEYWELL ADEMCO VISTA¶

Programavimas skirtas centralėms Honeywell Ademco Vista-20 ir Honeywell Ademco Vista-48. Centralės veikimo programos versija turi būti ne žemesnė nei V5.3. Prie centralės prijungtoje klaviatūroje:

1. Įeiti į programavimo režimą. Įveskite instaliuotojo kodą [4] [1] [1] [2] ir po to [8] [0] [0] . Arba įjunkite centralės maitinimą. 50 sek. bėgyje, po maitinimo įjungimo, nuspauskite kartu mygtukus [*] ir [#] (šis metodas taikomas, kai buvo išeita iš programavimo režimo nuspaudžiant klaviatūroje [*][9][8] ).

2. Įjunkite CID siuntimą per LRR. Klaviatūroje nuspauskite [*][2][9][1][#] .

3. Naudojant „Nuotolinis centralės valdymas“ funkcija, leiskite naudoti 2-ą AUI adresą. Klaviatūroje nuspauskite [*][1][8][9][1][1][#] .

4. Išeikite iš programavimo režimo. Klaviatūroje nuspauskite [*][9][9] .

4.2 Apsaugos centralių programavimas kai komunikatorius prijungtas prie centralės gnybtų TIP/RING¶

Kad apsaugos centralė siųstų įvykius per telefoninį komunikatorių, jis turi būti įjungtas ir tinkamai sukonfigūruotas. Vadovaudamiesi tam tikros apsaugos centralės programavimo vadovu, nustatykite centralės telefoninį komunikatorių:

1. Įjunkite centralės PSTN telefoninį komunikatorių.

2. Įveskite pulto imtuvo telefono numerį (galite naudoti bet kokį ne trumpesnį nei 4 skaitmenų skaičių. GT+ atsilieps centralei skambinant bet kuriuo numeriu).

3. Pasirinkite DTMF režimą.

4. Pasirinkite Contact ID ryšio formatą.

5. Įveskite centralės 4 skaitmenų objekto numerį.

Nustatykite centralės zonos, prie kurios prijungtas GT+ išėjimas OUT, tipą į jungiklio (angl. keyswitch) zoną apsaugos centralei įjungti/išjungti nuotoliniu būdu.

Honeywell Vista centralės telefoninio komunikatoriaus programavimas

Naudodami centralės klaviatūrą, eikite į nurodytas sekcijas ir nustatykite jas taip, kaip nurodyta:

• *41 - įveskite pulto imtuvo telefono numerį;

• *43 - įveskite centralės objekto numerį;

• *47 - nustatykite Toninį rinkimą į [1] ir įveskite numerio rinkimo bandymų kartų skaičių;

• *48 – Contact ID. Naudojamas numatytasis nustatymas, *48 turi būti nustatyta 7;

• *49 - Split / Dual pranešimas. *49, turi būti nustatyta 5;

• *50 – Pranešimo apie įsilaužimą siuntimo delsa (neprivaloma). Numatytoji reikšmė yra [2,0], dėl kurios 30 sekundžių bus uždelstas pranešimo apie įvykį siuntimas. Jei norite, kad pranešimas apie įvykį būtų išsiųstas nedelsiant, nustatykite [0,0].

Išeiti iš programavimo režimo.

Kai visi reikalingi nustatymai padaryti būtina išeiti iš programavimo režimo. Klaviatūroje surinkite [*][9][9].

"Honeywell Vista 48" centralės specialieji nustatymai

Jei norite naudoti GT+ su "Honeywell Vista 48" centrale, atlikite toliau nurodytus nustatymus, kaip nurodyta lentelėje:

Kai visi reikalingi nustatymai padaryti, būtina išeiti iš programavimo režimo. Klaviatūroje surinkite [*][9][9].

4.2.1 UTC INTERLOGIX(CADDX)¶

Centralės Interlogix NX-4V2 (NX-6V2, NX-8V2) programavimas, kai komunikatorius prijungtas prie centralės TIP/RING gnybtų.

5. Nuotolinis valdymas¶

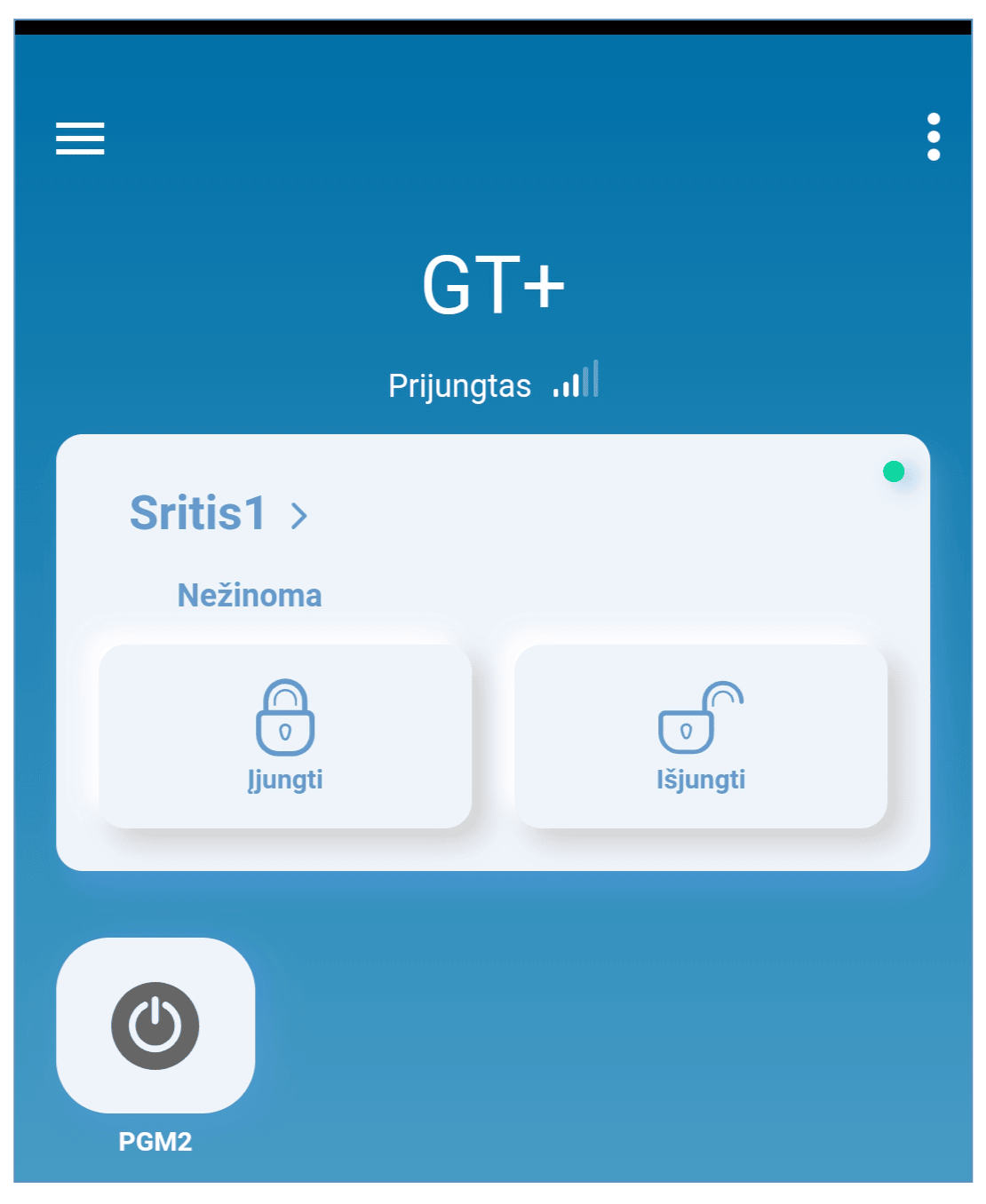

5.1 Apsaugos sistemos pridėjimas Protegus2 programėlėje¶

Su Protegus2 vartotojai galės valdyti savo apsaugos sistemą nuotoliniu būdu. Jie taip pat matys sistemos būseną ir gaus pranešimus apie sistemos įvykius.

1. Parsisiųskite ir paleiskite Protegus2 programėlę arba naudokite versiją naršyklėje www.protegus.app:



2. Registruokitės ir susikurkite naują paskyrą arba prisijunkite savo vartotojo vardu ir slaptažodžiu.

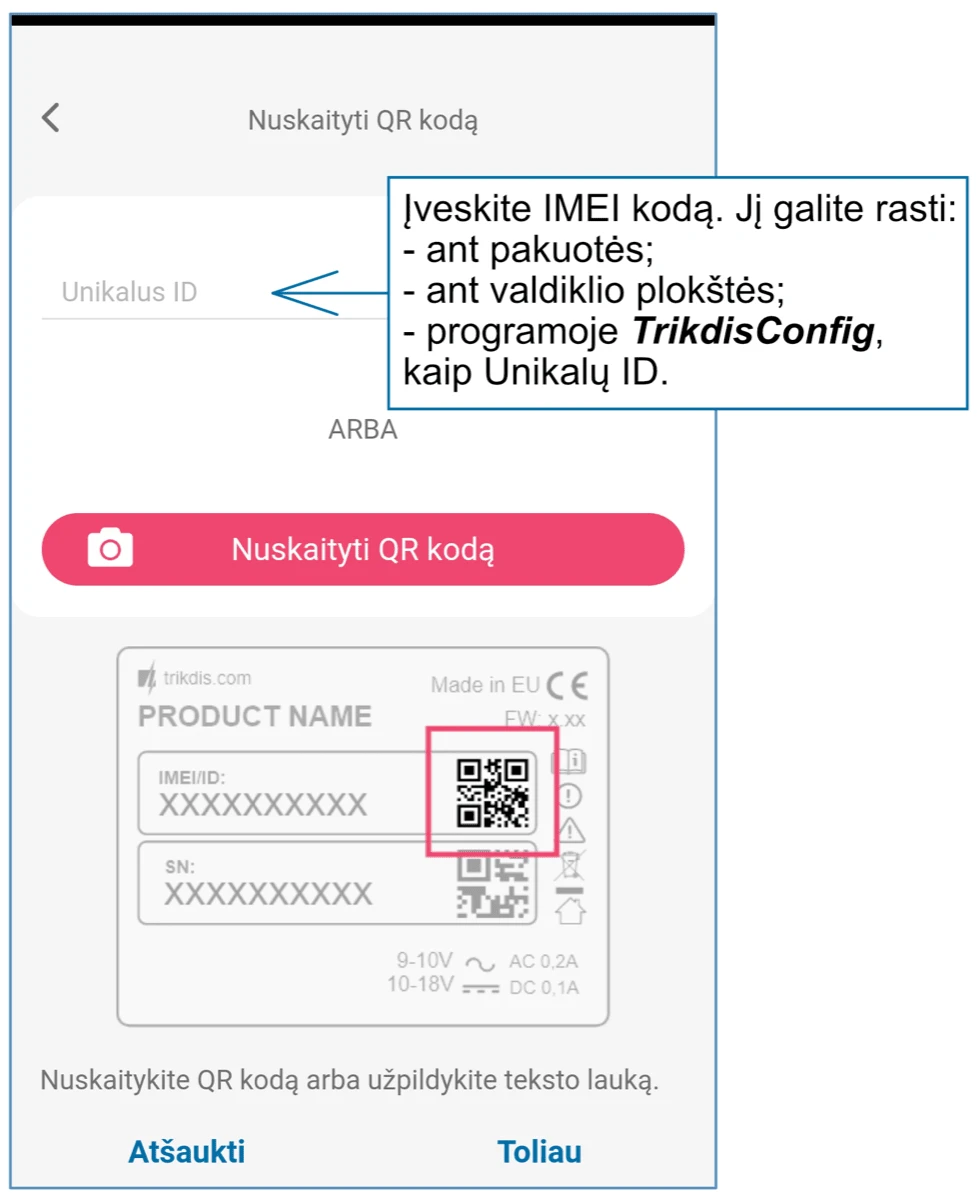

3. Paspauskite “Pridėti sistemą” ir įveskite GT+ „IMEI/Unikalus ID“ numerį. Jį rasite ant gaminio ir pakuotės lipduko. Įvedę, paspauskite „Toliau“.

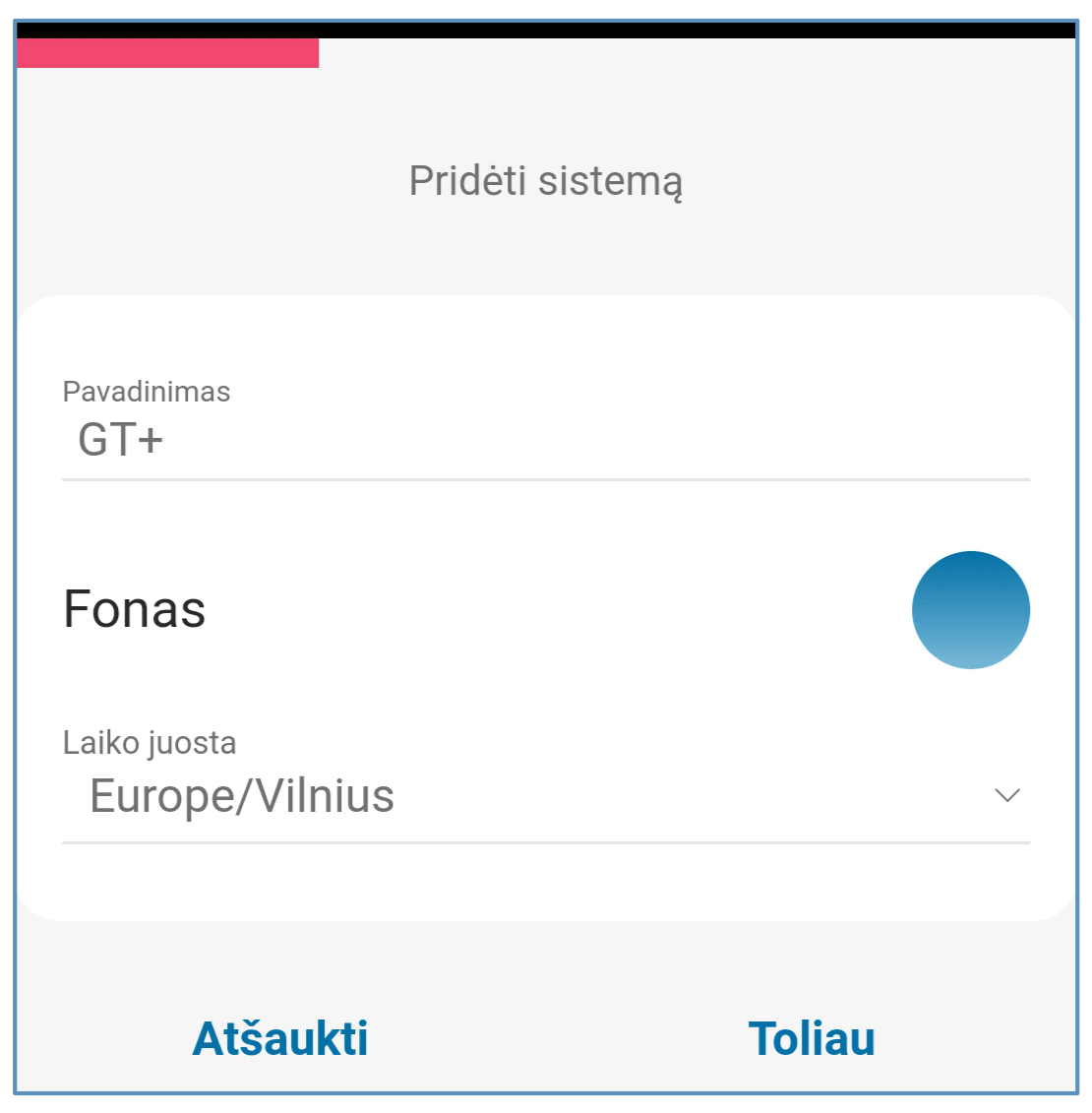

4. Įveskite sistemos „Pavadinimą“. Spustelėkite „Toliau".

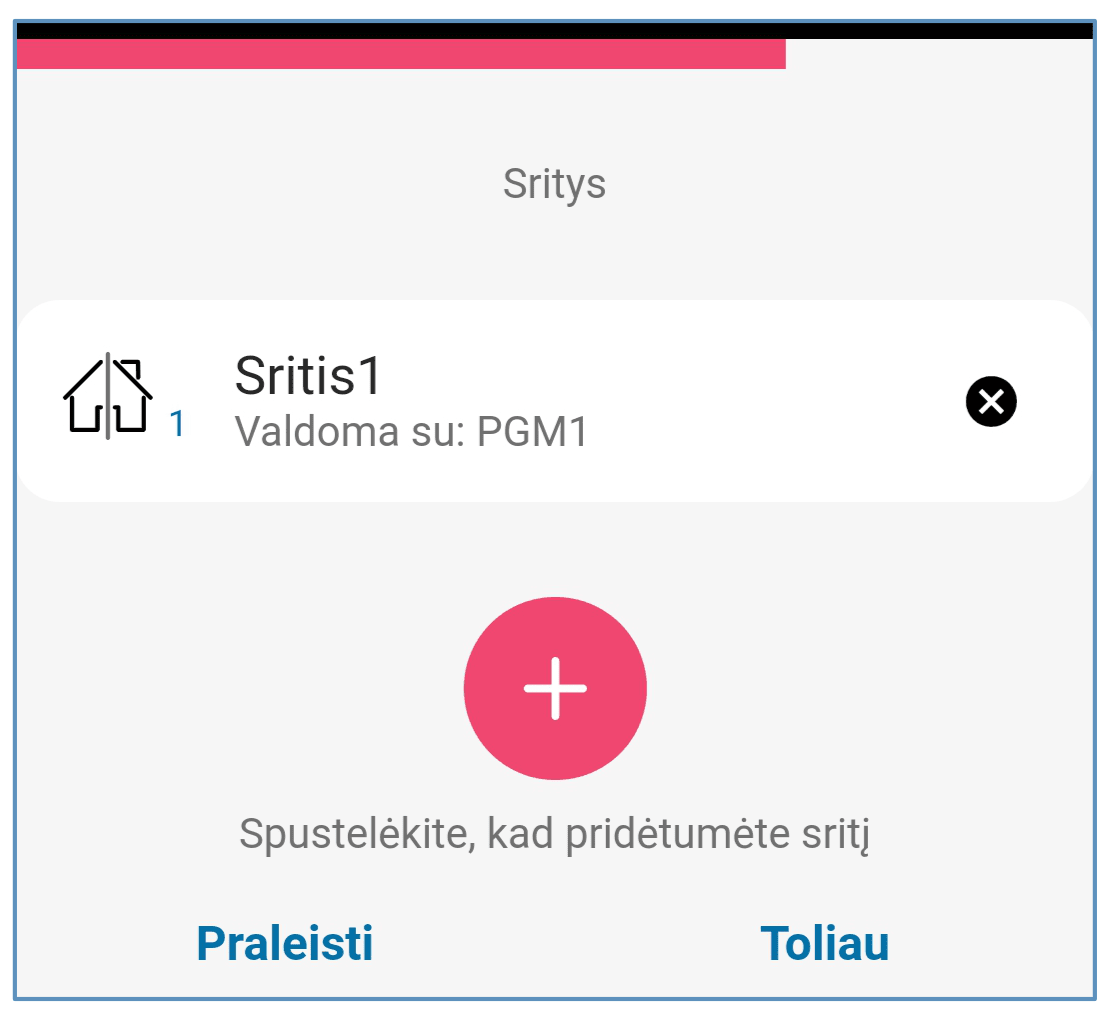

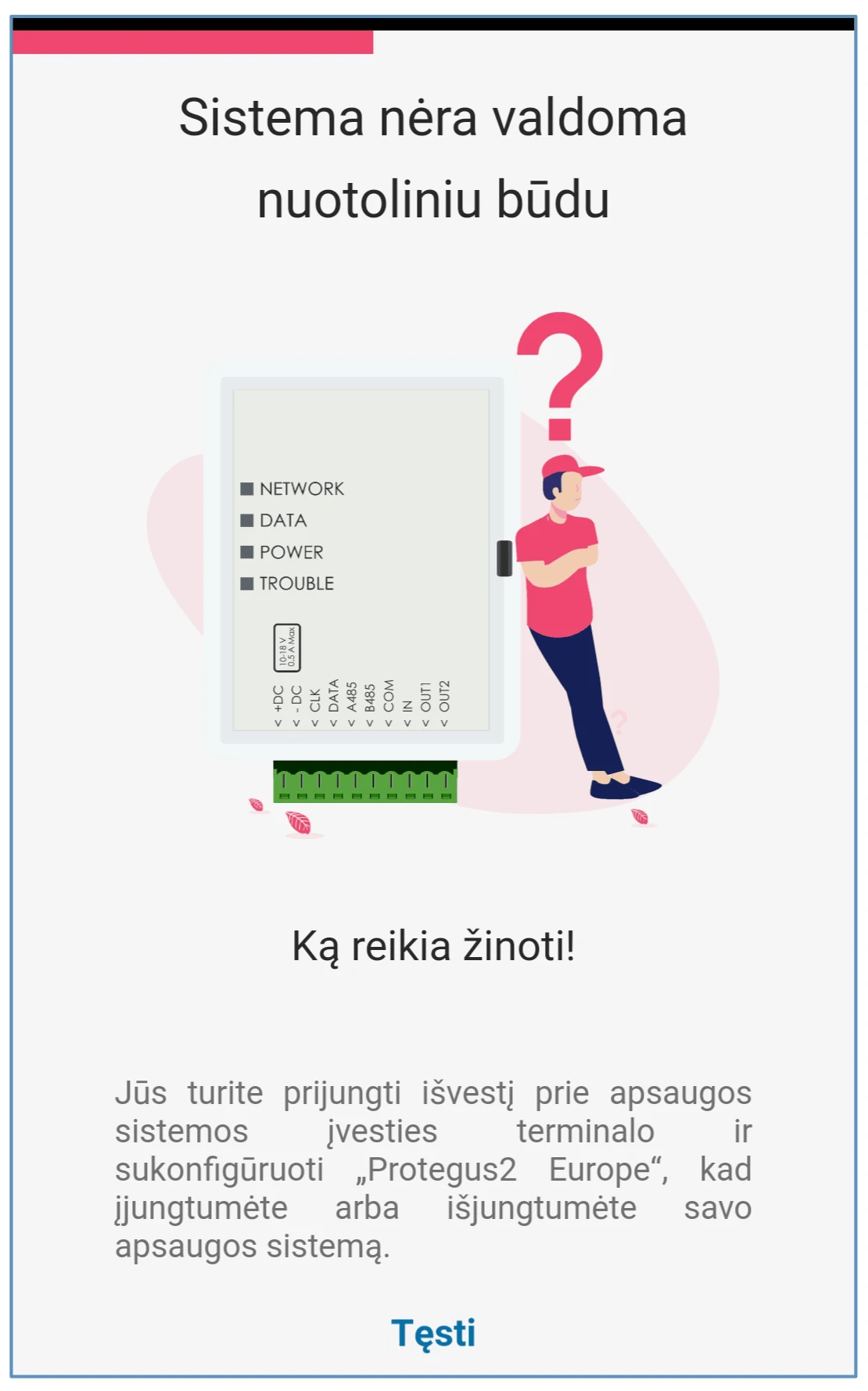

5.2 Papildomi nustatymai sistemos įjungimui/išjungimui su jungiklio zoną¶

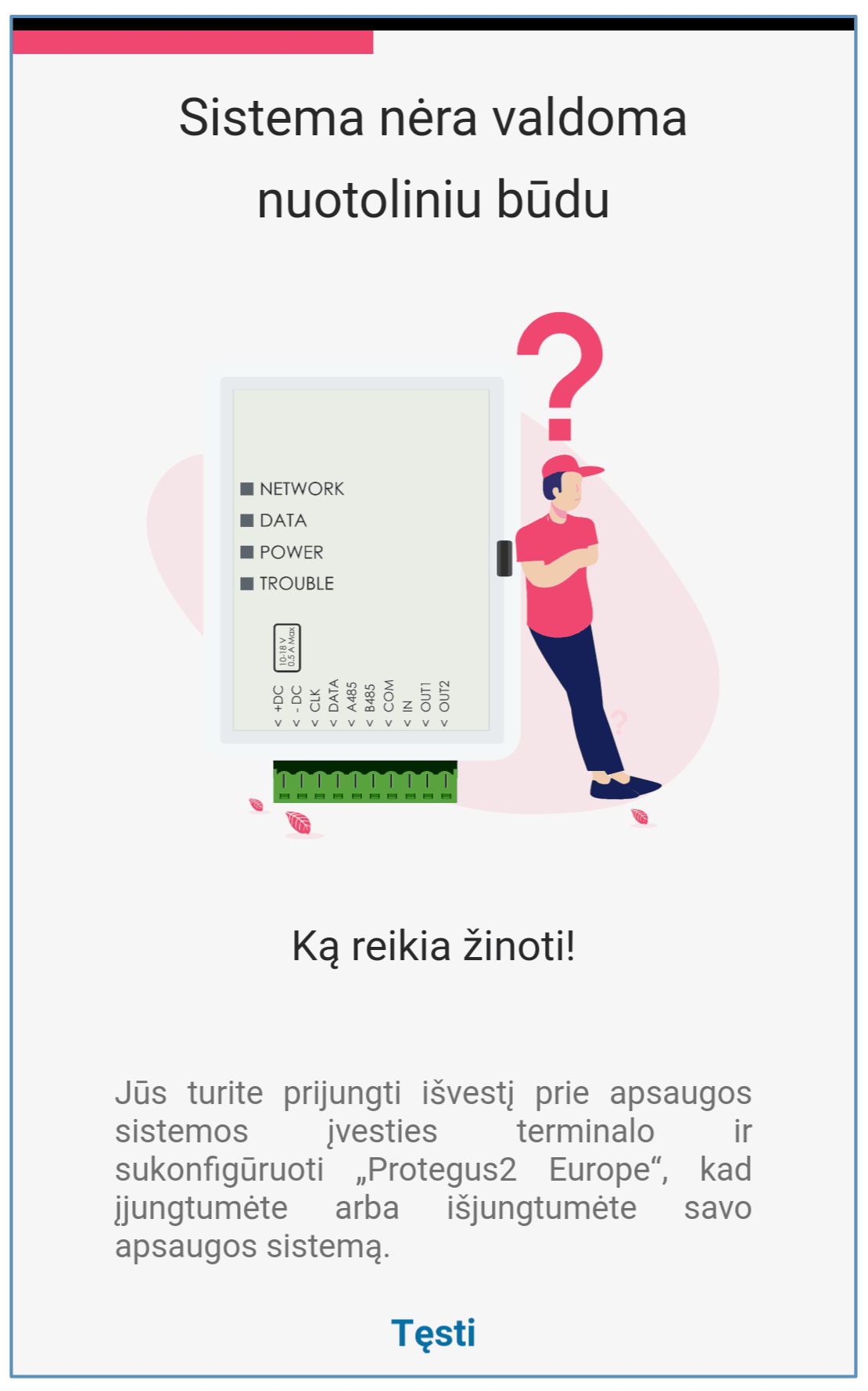

Sekite nurodymus žemiau, jei apsaugos centralė bus valdoma su GT+ PGM išėjimu įjungiant/išjungiant centralės jungiklio (angl. keyswitch) zoną.

1. Paspauskite „Tęsti“.

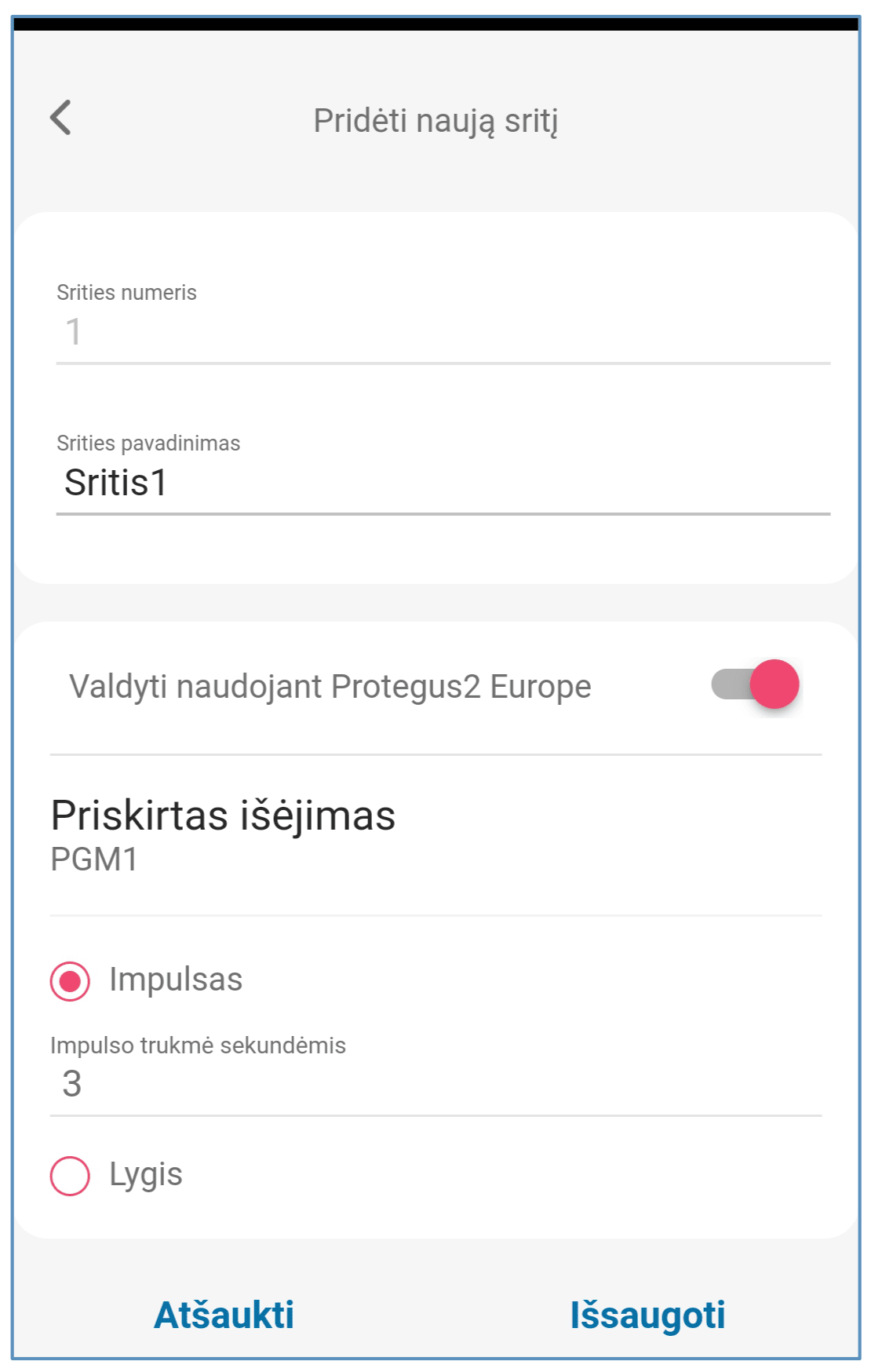

2. Įveskite „Srities pavadinimas“. Įgalinkite PGM išėjimo valdymą naudodami Protegus2 programą.

3. Pasirinkite "Impulsas" arba "Lygis", priklausomai nuo to, kaip sukonfigūruotas centralės jungiklio zonos tipas. Jei reikia, galite pakeisti „Impulso“ intervalą.

4. Paspauskite „Išsaugoti“.

4. Jei apsaugos sistemoje yra kita sritis, tuomet reikia spustelėti „Spustelėkite, kad pridėtumėte sritį“. PGM išvesties nustatymas yra panašus į aprašytą aukščiau.

5. Atlikę nustatymus, spustelėkite mygtuką „Praleisti“.

5.3 Sistemos įjungimas/išjungimas su Protegus2¶

1. Pagrindiniame lange spustelėkite būsenos piktogramą „Išjungti“.
2. Protegus2 gaus pranešimą apie pasikeitusią apsaugos sistemos būseną ir būsenos piktograma pakeis jos būseną.

5.4 Komunikatoriaus valdymas SMS žinutėmis¶

Komunikatorių nuotoliniu būdu galima valdyti SMS pranešimais.

SMS pranešimo struktūra: Slaptažodis [tarpas] Komanda [tarpas] Duomenys

Kaip slaptažodį naudokite Administratoriaus kodą (gali įvykdyti INFO, RESET, OUTPUTx komandas) arba Instaliatoriaus kodą (gali įvykdyti INFO, OUTPUTx komandas).

5.4.1 SMS komandų sąrašas¶

6. TrikdisConfig langų aprašymas¶

6.1 TrikdisConfig būsenos juostos aprašymas¶

Prijungus GT+ TrikdisConfig būsenų juostoje pateiks informaciją apie prijungtą gaminį.

Paspaudus mygtuką Skaityti [F4], programa nuskaitys ir parodys nustatymus, kurie yra įrašyti GT+. Su TrikdisConfig, nustatykite reikiamus nustatymus pagal žemiau pateiktus programos langų aprašymus.

6.2 Langas „Sistemos parinktys“¶

Parinkčių grupė „Pagrindinės“

• Objekto numeris – jei pranešimai bus siunčiami į CSP (centralizuoto stebėjimo pultą), įrašykite CSP suteiktą objekto numerį (6 simbolių šešioliktainis numeris, 0-9, A-F. Nenaudokite FFFE, FFFF objekto numerių.).

• Modulio ID – įveskite modulio ID numerį.

• Laiko nustatymas - pasirinkite, kurį serverį naudoti laiko sinchronizacijai.

Parinkčių grupė „Prisijungimas“

• Administratoriaus kodas – leidžia prieiti prie visų konfigūravimo funkcijų (gamyklinis kodas – 123456).

• Instaliuotojo kodas – leidžia ribotai keisti komunikatoriaus konfigūraciją (gamyklinis kodas – 654321).

• „Atkurti” gali tik administratorius – uždėjus varnelę, gaminiui atkurti gamyklinius parametrus bus leidžiama tik įvedus administratoriaus kodą.

Pastaba: jei laukelis „„Atkurti“ gali tik administratorius“ pažymėtas, o administratoriaus kodo nežinote, gamyklinius parametrus galės atkurti tik gamintojas – UAB „Trikdis“. Paslauga mokama.

• Instaliuotojui leisti keisti – administratorius gali nustatyti, kuriuos parametrus galės keisti instaliuotojas.

6.3 Langas “Centralės sąsaja”¶

Parinkčių grupė „Tip/Ring sąsaja“

Kai komunikatorius prijungtas prie centralės TIP/RING gnybtų, reikia atlikti šiuos nustatymus.

• Komunikacijos protokolas – įjungti/išjungti komunikatoriaus telefoninės linijos „DTMF“ sąsają.

• Naudoti centralės obj. Nr. – paskyros ID nustatomas centralėje ir perduodamas į GT+.

• Laukti patvirtinimo iš CSP – jei langelis pažymėtas varnele, tai po kiekvieno įvykio pranešimo išsiuntimo komunikatorius lauks patvirtinimo iš IP imtuvo, kad jis pranešimą sėkmingai priėmė. Jei komunikatorius negaus patvirtinimo signalo, jis neformuos ryšio pabaigos (kiss-off) signalo. Nesulaukęs ryšio pabaigos signalo, centralės telefoninis komunikatorius pakartotinai transliuos įvykio pranešimą.

• Dial tone dažnis - dažnis, kuriuo GT+ palaiko ryšį su centrale per telefoninį komunikatorių.

Parinkčių grupė „Data/CLK sąsaja“

Kai komunikatorius yra prijungtas prie centralės klaviatūros magistralės arba nuosekliosios magistralės, reikia atlikti šiuos nustatymus.

• Centralės protokolas – nurodykite duomenų perdavimo protokolą.

• Pasirinkite Centralės modelį, kurį jungsite prie komunikatoriaus.

• Nuotolinis centralės valdymas – kai langelį pažymėsite varnele, GT+ komunikatorius centralę valdys tiesiogiai nuotoliniu būdu. Šis nustatymas rodomas tiesiogiai valdomoms centralėms. Tiesioginiam centralės valdymui reikia pakeisti apsaugos centralės nustatymus, tai aprašyta skyriuje 4 „Apsaugos centralių programavimas“.

• Centralės PC download slaptažodis - Paradox ir Texecom centralių tiesioginiam valdymui reikia suvesti PC/UDL slaptažodį. Jis turi sutapti su slaptažodžiu, kuris įvestas centralėje. Kaip pakeisti šį slaptažodį centralėje aprašyta skyriuje 4 „Apsaugos centralių programavimas“.

6.4 Langas “Pranešimai į CSP”¶

Skirtukas „CSP nustatymai“

Konfigūruokite „Pirminių“ ir „Atsarginių“ ryšio kanalų parametrus, jei komunikatorius siųs pranešimus į CSP.

Pranešimai gali būti siunčiami keliais ryšio kanalais. Pirmas ir antras (lygiagretusis) ryšio kanalai gali veikti lygiagrečiai, taip komunikatorius gali siųsti įvykius tuo pačiu metu į du imtuvus. Tiek pirmam, tiek ir antram kanalui galima priskirti atsarginį ryšio kanalą, kuris bus naudojamas nutrūkus ryšiui pirminiu kanalu.

Pranešimai į stebėjimo pultą perduodami užkoduoti ir apsaugoti slaptažodžiu. Pranešimams priimti ir perduoti į stebėjimo programą reikalingas TRIKDIS imtuvas:

• IP pranešimams – priėmimo programa IPcom Windows/Linux, aparatinis IP/SMS imtuvas RL14 arba daugiakanalis imtuvas RM14.

Parinkčių grupė „Pirminis ryšio kanalas”

• Ryšio būdas – pasirinkite ryšio su stebėjimo pulto imtuvu būdą (IP).

• Protokolas – TRK8 protokolu perduodamus įvykių pranešimus priims Trikdžio IP imtuvai; o SIA DC-09 protokolais – IP imtuvai, gebantys priimti SIA DC-09 protokolais perduodamus įvykių pranešimus; TL150 protokolu perduodamus įvykių pranešimus priims SUR-GARD IP imtuvai.

• Šifravimo raktas – pranešimų šifravimo raktas. Į komunikatorių įrašytas šifravimo raktas turi būti toks, koks įrašytas į imtuvą, t.y. turi sutapti, būti vienodas.

• Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.

• Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.

• TCP arba UDP – pasirinkite įvykių perdavimo protokolą (TCP arba UDP).

Parinkčių grupė „Lygiagretusis ryšio kanalas”

Šio kanalu pranešimai perduodami lygiagrečiai su pirmu kanalu. Įgalinus antrą kanalą pranešimai gali būti siunčiami vienu metu į du imtuvus (pvz., į lokalų ir į centralizuotą stebėjimo pultus). Lygiagretaus ryšio kanalo nustatymo laukai tokie patys kaip aprašyta aukščiau.

Parinkčių grupės „Atsarginio kanalo režimas”

Įgalinkite atsarginio kanalo režimą, kad, nutrūkus ryšiui, įvykiai būtų siunčiami atsarginiu kanalu. Sukonfigūruokite atsarginį kanalą, nustatymo laukai tokie patys kaip aprašyta aukščiau.

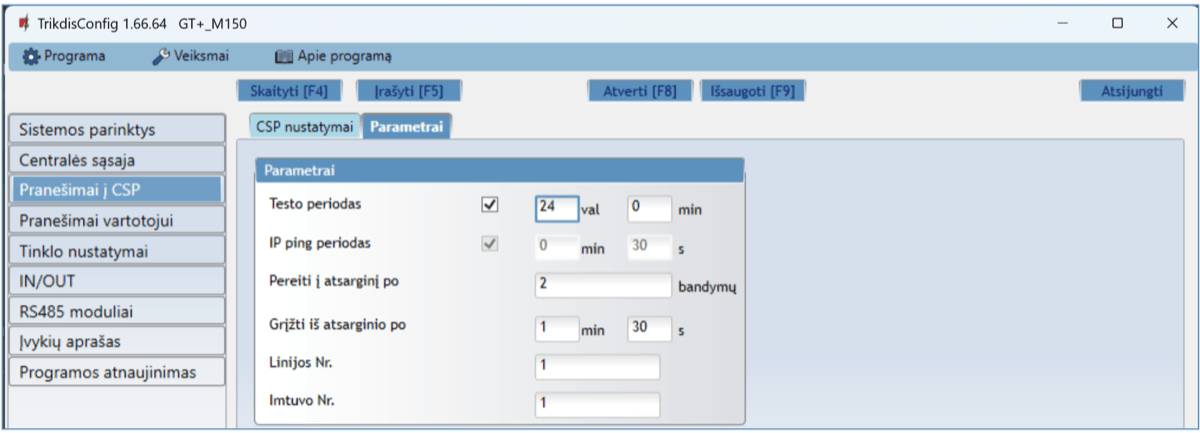

Skirtukas „Parametrai“

Parinkčių grupė „Parametrai“

• Testo periodas – ryšio tikrinimo TEST pranešimų periodas. Jie siunčiami kaip Contact ID pranešimai ir perduodami į stebėjimo programą.

• IP ping periodas – vidinių PING ryšio tikrinimo signalų siuntimo periodas. Šie pranešimai siunčiami tik IP kanalu. Jų imtuvas neperduoda į stebėjimo programą, taip jos neapkraudamas. Į stebėjimo programą perduodama tik tada, kai imtuvas negauna PING pranešimo iš įrenginio per nustatytą laiką.

Numatytai imtuvas perduos „Connection lost” prarasto ryšio pranešimą į stebėjimo programą praėjus trigubai ilgesniam laikui nei nustatytas komunikatoriaus PING pranešimo periodas. Pvz., jei nustatytas 3 minučių PING, imtuvas perduos prarasto ryšio pranešimą negavęs PING per 9 minutes.

Kartu PING pranešimai palaiko aktyvią ryšio sesiją tarp įrenginio ir imtuvo. Aktyvi sesija reikalinga, kad komunikatorių būtų galima konfigūruoti ir valdyti nuotoliniu būdu. Rekomenduojame nustatyti ne ilgesnį nei 5 minučių PING periodą.

• Pereiti į atsarginį po - nurodomas nesėkmingų bandymų perduoti pranešimą Pagrindiniu kanalu skaičius. Nepavykus perduoti nustatytą skaičių kartų, įrenginys jungsis perduoti pranešimus Atsarginiu kanalu.

• Grįžti iš atsarginio po - laikas, kuriam pasibaigus, GT+ bandys atstatyti ryšį ir perduoti pranešimus Pagrindiniu kanalu.

• Linijos Nr. – įveskite linijos numerį imtuve.

• Imtuvo Nr. – įveskite imtuvo numerį.

6.5 Langas „Pranešimai vartotojui”¶

Skirtukas “Protegus servisas”

Protegus paslauga leidžia vartotojams nuotoliniu būdu stebėti ir valdyti komunikatorių. Daugiau informacijos apie Protegus paslaugą rasite www.protegus.app.

Parinkčių grupė „Protegus servisas“

• Leisti prisijungti – Protegus serviso įjungimas, GT+ galės keistis duomenimis su Protegus2 programėle ir bus galima su TrikdisConfig atlikti konfigūravimą nuotoliniu būdu.

• PROTEGUS Cloud prieigos kodas - prisijungimo su Protegus2 6 skaitmenų kodas (gamyklinis kodas - 123456).

• Lygiagretus siuntimas – pažymėkite langelį ir bus leidžiama vienu metu perduoti pranešimus pagrindiniu kanalu (į CSP) ir į Protegus2.

Skirtukas “SMS ir skambučiai”

Galite nustatyti, kad vartotojai apie įvykius būtų informuojami SMS pranešimais arba skambučiu.

• Objekto pavadinimas – suteikite pavadinimą sistemai, prie kurios prijungtas komunikatorius. Kiekvienas SMS pranešimas bus perduodamas su objekto pavadinimu.

• SMS kalba - parinkite SMS pranešimų kalbą (SMS pranešimai gali būti siunčiami įvairiais rašmenimis).

• “Telefono numeris SMS/skambučio pranešimams” lentelė – įrašykite iki 4 vartotojų telefono numerius, kuriems bus siunčiami pranešimai arba skambinama. Telefono numeriai turi būti su šalies kodu, pavyzdžiui, +370xxxxxxxx, 00370xxxxxxxx ar 370xxxxxxxx.

• „Srities pavadinimas”, „Vartotojo vardas”, „Zonos pavadinimas” lentelės – kiekvienam vartotojui, zonai ar sričiai gali būti suteiktas pavadinimas, kuris bus naudojamas SMS pranešimuose. Į atitinkamą lentelę įrašykite vartotojo, zonos arba srities eilės numerį ir greta numerio įrašykite pavadinimą.

• CID įvykių lentelė – galite pakeisti, į kuriuos telefono numerius bus siunčiami SMS pranešimai arba skambinama apie kiekvieną iš įrašytų įvykių.

Galite pakeisti įvykių SMS žinučių tekstus, pakeisti Contact ID (CID) kodus, ir įrašyti naujus įvykius bei jų aprašymus.

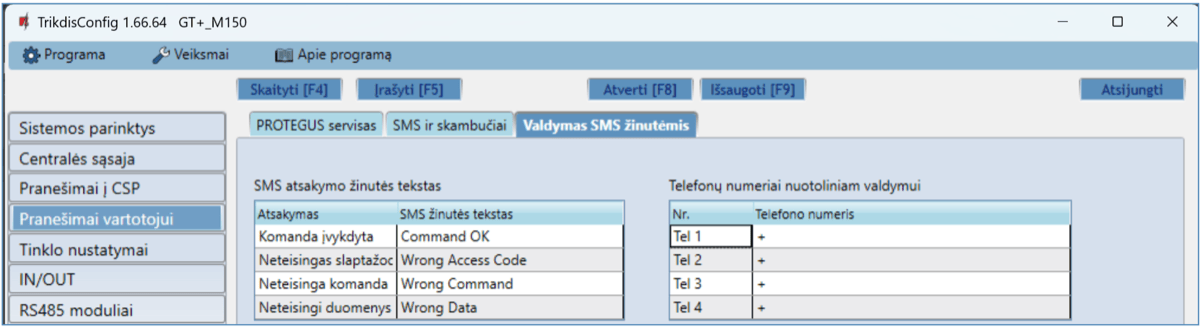

Skirtukas “Valdymas SMS žinutėmis”

Galite į komunikatorių nusiųsti SMS komandą, kuri suvaldys išėjimą arba atsius informaciją apie gaminį. SMS komandas rasite skyriuje 5.4 „Komunikatoriaus valdymas SMS žinutėmis“.

• SMS atsakymo žinutės tekstas – SMS tekstas, kurį vartotojas gauna po SMS komandos išsiuntimo. SMS žinutės tekstą galima redaguoti.

• Telefono numeriai nuotoliniam valdymui – galite įrašyti telefono numerius, iš kurių siunčiamas komandas įrenginys priims ir vykdys.

6.6 Langas “Tinklo nustatymai”¶

Skirtukas “SIM1”

Parinkčių grupė „SIM kortelė“

• SIM kortelės PIN kodas – įveskite SIM kortelės PIN kodą. Šį kodą galite išjungti įdėdami SIM kortelę į mobilų telefoną ir išjungdami šią užklausą. Jei PIN kodo užklausą SIM kortelėje išjungėte, laukelyje palikite gamyklos įvestą reikšmę.

• APN – įveskite APN (angl. Access Point Name). Jis reikalingas, kad komunikatorius galėtų prisijungti prie interneto. APN rasite SIM operatoriaus interneto puslapyje. „Internet” yra universalus ir veikia daugelio operatorių tinkluose.

• Vartotojas, slaptažodis – jei reikia, įveskite vardą ir slaptažodį prisijungimui prie APN.

• SIM ICCID - įveskite SIM kortelės ICCID numerį, jei norite, kad centralė veiktų tik su šia SIM kortele.

• DNS1, DNS2 – (angl. Domain Name System) nurodomas serveris, kuris nurodo domeno IP adresą. Naudojamas, kai ryšio kanalo „Domenas arba IP“ lauke nurodytas ne IP adresas, o domenas. Gamykliškai nustatyti Google DNS serverių adresai. Nepriklausomai nuo IP nustatymų, įsitikinkite, kad DNS adresai atitinka tuos, kuriuos palaiko jūsų interneto tiekėjas.

• Numatytasis operatorius – įvedus mobilaus tinklo operatoriaus kodą, komunikatorius jungsis tik prie pasirinkto operatoriaus tinklo. Mobilaus tinklo operatoriaus kodas susideda iš MCC ir MNS kodų.

• ICCID užrakinimas – pažymėjus lauką ir perkrovus komunikatorių, jis bus griežtai pririštas prie nurodyto SIM ICCID kodo.

Parinkčių grupė „Connection Type“

Šie nustatymai galioja komunikatoriams su CAT-M1 modemu. Galite nurodyti dažnius, kuriais veiks komunikatoriaus modemas.

6.7 Langas „IN/OUT“¶

Komunikatorius turi 2 universalius (įėjimo/išėjimo) gnybtus. Lentelėje galima nustatyti gnybtui veikimo režimą (Išjungta, IN, OUT). Įėjimui reikia nurodyti prijungiamos grandinės tipą NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL.

Prie komunikatoriaus įėjimų galima prijungti papildomus jutiklius. Suveikus jutikliui komunikatorius išsius pranešimą apie įvykį. Įėjimui priskiriamas Contact ID kodas, kuris bus išsiustas į CSP ir Protegus2.

• Įgalinti – pažymėkite įvykių laukus, kuriu pranešimai bus siunčiami į CSP ir Protegus2.

• Į/A – nurodykite komunikatoriaus vidinio įvykio siuntimo sąlyga (Įvykis arba Atsistatymas).

• CID – įvykio kodas. Įveskite arba palikite numatytąją reikšmę. Įvykio kodas bus išsiųstas į CSP ir Protegus2.

• SIA - įvykio kodas. Įveskite arba palikite numatytąją reikšmę. Įvykio kodas bus išsiųstas į CSP ir Protegus2.

• Srit. – įrašykite srities numerį, kuris bus siunčiamas įvykus vidiniam įvykiui ir atsistačius sistemai.

• Zona - įrašykite zonos numerį, kuris bus siunčiamas įvykus vidiniam įvykiui ir atsistačius sistemai.

6.8 Langas „RS485 moduliai“¶

Prie komunikatoriaus galima prijungti iO-8 plėtiklius (kuriais pridėsite papildomus įėjimus, valdomus išėjimus). Prijungti moduliai turi būti įtraukti į „Modulių sąrašo“ lentelę.

Parinkčių grupė „Modulių sąrašas“

• Nr – modulio eilės numeris.

• Modulio tipas – iš sąrašo išrinkite prie komunikatoriaus RS485 magistralės prijungtą modulį.

• Serijos numeris – įveskite prijungto modulio serijinį numerį (6 skaitmenys). Numerį rasite ant lipduko, užklijuoto ant prijungto modulio arba jo įpakavimo dėžutės.

Išrinkus prijungtą modulį ir nurodžius jo serijos numerį, pereikite prie RS485 moduliai → Modulis1.

Skirtukai „Modulis1“

Prie komunikatoriaus pridėjus plėtiklį kaip aprašyta aukščiau, RS485 moduliai lange atsiras naujas skirtukas su šio modulio nustatymais. Skirtukui suteikiamas eilės numeris. Žemiau aprašome nustatymų laukus iO-8 plėtikliams.

iO-8 plėtiklio nustatymų langas

Plėtiklis iO-8 turi 8 universalius (įėjimo/išėjimo) gnybtus. Prie komunikatoriaus galima prijungti keturis iO-8 plėtiklius.

• Įėjimų skaičius - pasirinkite, kiek gnybtų priskirti įėjimo (IN) režimui. Likę kontaktai taps valdomais išėjimais (OUT).

Valdomų išėjimų nustatymai (priskirti išėjimą apsaugos sistemos įjungimui/išjungimui arba naudoti nuotoliniam įrenginių valdymui) atliekami tiesiogiai Protegus2 programėlėje.

Lentelėje įėjimams (INPUT) galima priskirti Contact ID (SIA) įvykių ir atsistatymo kodus. Suveiksminus įėjimą, komunikatorius išsiųs pranešimą su nurodytu įvykio kodu į stebėjimo pulto imtuvą ir į Protegus2 programėlę.

Contact ID įvykio kodas:

• Įgalinti – leisti pranešimo siuntimą, kai suveiksminamas įėjimas.

• Į/A – galima pasirinkti, kokio tipo pranešimas bus siunčiamas suveiksminus įėjimą – Įvykis arba Atsistatymas.

• CID – įėjimui priskiriamas Contact ID suveikimo kodas.

• SIA - įėjimui priskiriamas SIA suveikimo kodas.

• Sritis – nurodoma sritis, kuriai priskirtas įėjimas. Nusistato automatiškai: jei modulis Nr. 1, tai sritis 91; jei modulis Nr. 4, tai sritis 94.

• Zona – įėjimui priskiriamas zonos numeris, kuris bus įrašytas pranešime.

Contact ID atsistatymo kodas:

• Įgalinti - leisti pranešimo siuntimą, kai įvyksta atsistatymas.

• Į/A - galima pasirinkti, kokio tipo pranešimas bus siunčiamas įėjimui atsistačius – Atsistatymas arba Įvykis.

• CID – įėjimui priskiriamas Contact ID suveikimo kodas.

• SIA - įėjimui priskiriamas SIA suveikimo kodas.

• Sritis - nurodoma sritis, kuriai priskirti įėjimai. Nusistato automatiškai, jei modulis Nr. 1, tai sritis 91. Jei modulis Nr. 4, tai sritis 94.

• Zona - įėjimui priskiriamas zonos numeris, kuris bus įrašytas pranešime.

• Objekto ID – įėjimui (IN) gali būti priskirtas objekto numeris, kuris skirsis nuo komunikatoriaus GT+ objekto numerio.

• Įėjimo tipas – nurodomas įėjimo tipas (NO, NC arba EOL).

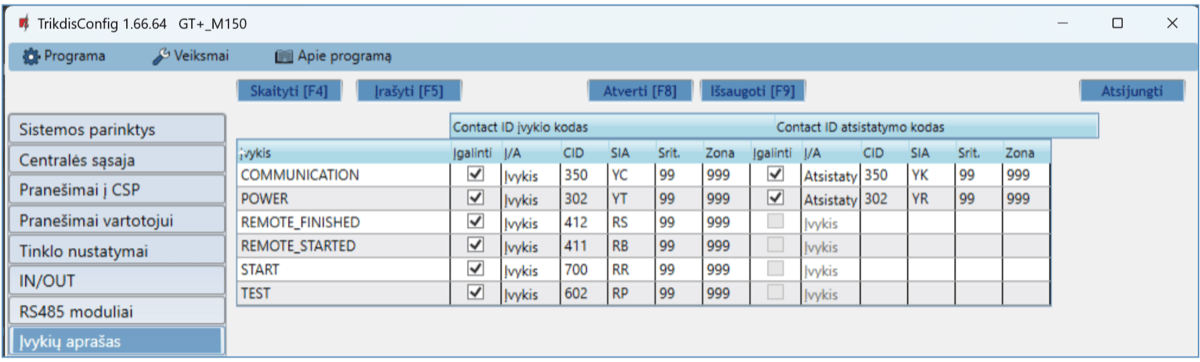

6.9 Langas „Įvykių aprašas”¶

Šiame lange galima įjungti, išjungti ir pakeisti įrenginio siunčiamus vidinius pranešimus. Išjungus vidinį pranešimą šiame lange, jis nebus siunčiamas nepriklausomai nuo kitų nustatymų.

• COMMUNICATION – pranešimas apie ryšio sutrikimą tarp centralės ir GT+.

• POWER – pranešimas apie žemą maitinimo įtampą.

• REMOTE_FINISHED – pranešimas apie atsijungimą nuo nuotolinio konfigūravimo su TrikdisConfig.

• REMOTE_STARTED – pranešimas apie nuotolinį prisijungimą konfigūruoti GT+ su TrikdisConfig.

• TEST – periodinis testo pranešimas.

• Įgalinti – pažymėjus varnele, įgalinamas pranešimo siuntimas.

Galite pakeisti kiekvieno įvykio Contact ID, SIA kodą, taip pat su pranešimu nurodomą zonos ir srities numerį.

6.10 Gamyklinių nustatymų atstatymas¶

Norint atkurti komunikatoriaus gamyklinius nustatymus, reikia nuspausti programos TrikdisConfig mygtuką „Atkurti“.

Kitas būdas atkurti gamyklinius nustatymus.

Komunikatoriaus maitinimas įjungtas. Paspauskite ir palaikykite mygtuką „RESET“ komunikatoriaus plokštėje. Laikykite nuspaustą „RESET“ mygtuką 10 sekundžių, kol LED indikatoriai („NETWORK“, „POWER“, „TROUBLE“) išsijungs ir užsidegs indikatorius „POWER“. Atleiskite mygtuką "RESET". Komunikatoriaus gamykliniai nustatymai atkurti.

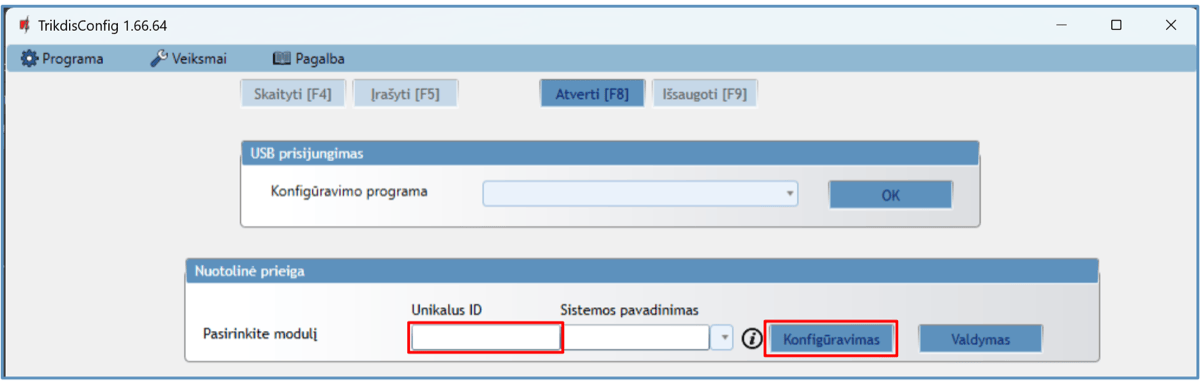

1. Nuotolinis veikimo parametrų nustatymas

2. Kompiuteryje paleiskite konfigūravimo programą TrikdisConfig.

3. Lauke „Nuotolinė prieiga“ įveskite komunikatoriaus „IMEI/Unikalus ID“ numerį. Šį numerį rasite ant įrenginio pakuotės ir nugarėlės lipduko.

3. (Nebūtina) Langelyje „Sistemos pavadinimas“ įveskite norimą komunikatoriaus pavadinimą.

4. Paspauskite „Konfigūravimas“.

5. Atsidariusiame lange paspauskite Skaityti [F4]. Programai paprašius, įveskite administratoriaus arba instaliuotojo kodą.

6. Nustatykite norimus nustatymus ir pabaigę nuspauskite Įrašyti [F5].

7. GSM komunikatoriaus GT+ testavimas¶

Kai konfigūravimas ir instaliavimas baigtas, atlikite sistemos patikrą:

1. Sugeneruokite įvykį:

• įjungdami/išjungdami saugojimo režimą su apsaugos centralės klaviatūra;

• suveiksmindami centralės zoną esant įjungtam saugojimo režimui.

1. Patikrinkite, ar įvykiai buvo gauti Centriniame stebėjimo pulte ir/arba Protegus2 programėlėje.

2. Norėdami išbandyti komunikatoriaus įėjimą, suveiksminkite jį ir patikrinkite, ar gavėjai gauna teisingus pranešimus.

3. Norėdami išbandyti komunikatoriaus išėjimus, juos įjunkite nuotoliniu būdu ir patikrinkite jų veikimą.

4. Jei bus naudojamas nuotolinis centralės valdymas, įjunkite bei išjunkite centralės saugojimo režimą nuotoliniu būdu su Protegus2 programėle.

8. Programinės įrangos atnaujinimas¶

Komunikatoriaus veikimo programą galima atnaujinti ar pakeisti ir rankiniu būdu. Po atnaujinimo išlieka visi ankstesni komunikatoriaus nustatymai. Veikimo programą įrašant rankiniu būdu, ją galima pakeisti į naujesnę arba senesnę versiją. Atlikite šiuos žingsnius:

1. Paleiskite TrikdisConfig.

2. Prijunkite komunikatorių per USB-С kabelį prie kompiuterio arba prisijunkite prie komunikatoriaus nuotoliniu būdu.

   • Jei yra naujesnė gamyklinė programinė įranga, programa pasiūlys įdiegti naujesnės gamyklinės programinės įrangos versiją.

3. Parinkite programos TrikdisConfig meniu „Programos naujinimas“.

4. Paspauskite mygtuką „Atverti failą“ ir parinkite reikiamą programinės įrangos bylą.

5. Paspauskite atnaujinimo mygtuką Naujinti [F12].

6. Palaukite, kol bus atlikti atnaujinimai.

9. Saugos reikalavimai¶

Komunikatorių turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš instaliavimą prašome atidžiai perskaityti šį vadovą, kad išvengtumėte klaidų, dėl kurių galimi įrangos darbo sutrikimai ar net rimti gedimai.

Prieš jungdami bet kokius elektros kontaktus atjunkite elektros tiekimą.

Dėl bet kokių pakeitimų, modernizavimo ar remonto, kurie atlikti be gamintojo sutikimo, bus nutraukiamas teisės į garantiją galiojimas.

Įrenginys pasibaigus eksploatacijai turi būti utilizuojamas pagal vietinius galiojančius teisės aktus ir jo bei jį sudarančių komponentų negalima išmesti kaip buitinių atliekų.

10. Priedas¶

Komunikatorius gali dirbti su SUR-GARD imtuvu. Komunikatorius, gautus iš signalizacijos centralės, Contact ID kodus konvertuoja į SIA kodus.

Contact ID į SIA kodus konvertavimo lentelė
