RING prijungimas prie apsaugos centralės¶

Naudokite šį vadovą, kai apsaugos centralė įvykius perduoda per PSTN telefoninį komunikatorių. GT/GT+/GET komunikatorius jungiamas prie centralės TIP / RING gnybtų, automatiškai priima Contact ID įvykius ir, jei reikia, gali nuotoliniu būdu įjungti / išjungti sistemą per Protegus2 valdomą jungiklio (keyswitch) zoną. Naudokite kartu su pilnu komunikatoriaus vadovu ir apsaugos centralės programavimo vadovu.

Atsargiai

Montavimą ir aptarnavimą gali atlikti tik kvalifikuoti specialistai. Prieš jungdami laidus atjunkite maitinimą. Neautorizuoti pakeitimai panaikina garantiją.

1. Reikalavimai¶

GT/GT+/GET programinės įrangos versija 1.21, įdėta SIM kortelė, PIN išjungtas, aktyvus duomenų planas.
Apsaugos centralė, kurioje yra PSTN telefoninis komunikatorius, palaikantis Contact ID per DTMF tonus.
Protegus2 įmonės / montuotojo paskyra ir komunikatoriaus IMEI.
Centralės montuotojo kodas ir centralės programavimo vadovas reikalingi tik tada, jei centralė dar neperduoda pranešimų per telefoninį komunikatorių, jei reikia pakeisti komunikatoriaus nustatymus arba jei bus pridedamas nuotolinis įjungimas / išjungimas per jungiklio (keyswitch) zoną.
Laisva centralės zona reikalinga tik tada, jei reikia nuotolinio įjungimo / išjungimo. Ji turi būti programuojama kaip jungiklio (keyswitch) zona.

Pastaba

Jei centralė anksčiau siuntė pranešimus per telefoninį komunikatorių, palikite centralės telefoninį komunikatorių įjungtą ir prijunkite TRIKDIS komunikatorių prie centralės TIP / RING gnybtų. Komunikatorius atsiliepia į centralės skambutį ir automatiškai priima Contact ID įvykius su bet kokiu centralės siunčiamu objekto numeriu. Centralės programavimą keiskite tik tada, jei centralė dar neskambina, telefoninio komunikatoriaus nustatymai neteisingi, objekto numeris turi atitikti CSP/CMS reikalavimą arba reikia pridėti jungiklio (keyswitch) zoną nuotoliniam įjungimui / išjungimui.

2. Pajungimas¶

Prieš jungdami laidus atjunkite centralės ir komunikatoriaus maitinimą. Prijunkite komunikatorių prie centralės maitinimo, TIP / RING gnybtų ir jungiklio (keyswitch) zonos, kaip parodyta žemiau.

GT/GT+/GET gnybtas	Apsaugos centralės gnybtas	Paskirtis
`+12V` / `GND`	`AUX+` / `AUX-`	Komunikatoriaus maitinimas iš centralės pagalbinio išėjimo.
`TIP` / `RING`	`TIP` / `RING`	Contact ID įvykių priėmimas iš centralės telefoninio komunikatoriaus.
`OUT` / `I/O`, nustatytas kaip PGM	Jungiklio (keyswitch) zonos įėjimas	Nuotolinio įjungimo / išjungimo komandos iš Protegus2.
`GND` / `COM`	Zonos bendras gnybtas, jei reikalingas	Bendras atskaitos taškas jungiklio (keyswitch) zonos pajungimui.

Universali TIP/RING ir jungiklio zonos pajungimo schema

Įspėjimas

Jungiklio (keyswitch) zoną junkite tiksliai taip, kaip nurodyta centralės vadove. Kai kurios centralės naudoja normaliai atvirą įėjimą, normaliai uždarą įėjimą, EOL rezistorių, dvigubą EOL rezistorių arba atskirą bendrą gnybtą.

3. Apsaugos centralės programavimas¶

Praleiskite šį skyrių, jei centralės PSTN telefoninis komunikatorius jau perduoda pranešimus ir nuotolinis įjungimas / išjungimas nereikalingas. Programavimo kodai skiriasi pagal gamintoją ir modelį. Naudokite apsaugos centralės programavimo vadovą tik tiems punktams, kuriuos reikia pakeisti.

Įjunkite centralės PSTN telefoninį komunikatorių.
Pasirinkite toninį / DTMF rinkimą.
Pasirinkite Contact ID pranešimų formatą.
Nustatykite imtuvo telefono numerį. Jei centralė jau siuntė pranešimus į stebėjimo pultą per telefono liniją, esamą numerį paprastai galima palikti nepakeistą. Naujam TIP/RING signalų priėmimui įveskite bet kokį imtuvo numerį, ilgesnį nei 4 skaitmenys, nebent centralės vadovas reikalauja kito formato.
Jei reikalingas perdavimas į CSP/CMS, centralės objekto numeris turi būti nustatytas pagal stebėjimo pulto pateiktą reikšmę. Bazinis TIP/RING signalų priėmimas nereikalauja atskiro komunikatoriaus Object ID, nes komunikatorius gali perduoti centralės siunčiamą objekto numerį.
Įjunkite įvykius, kurie turi būti perduodami: aliarmus, atsistatymus, gedimus, sabotažus ir įjungimo / išjungimo įvykius, kai jų reikia.
Zoną, prijungtą prie komunikatoriaus išėjimo, suprogramuokite kaip jungiklio (keyswitch) zoną tik tada, jei reikalingas nuotolinis įjungimas / išjungimas iš Protegus2.
Pasirinkite jungiklio zonos tipą, atitinkantį komunikatoriaus išėjimo režimą: momentinis / impulsas arba palaikomas / lygis.
Priskirkite jungiklio zoną teisingai sričiai arba daliai, tada išsaugokite ir išeikite iš programavimo.

Svarbu

Nuotolinis įjungimas / išjungimas iš Protegus2 veikia tik tada, kai prijungta centralės zona suprogramuota kaip jungiklio (keyswitch) zona. Programėlės būsena taip pat priklauso nuo centralės siunčiamų įjungimo ir išjungimo įvykių per telefoninį komunikatorių.

4. Sistemos pridėjimas į Protegus2¶

Žingsnis 1. Paspauskite Pridėti naują sistemą.

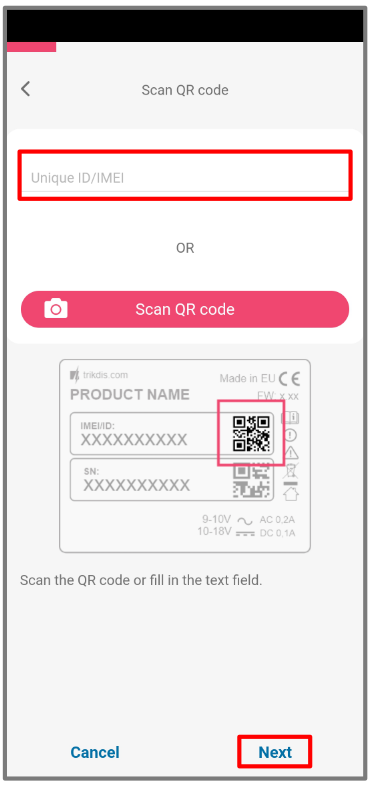

Žingsnis 2. Įveskite komunikatoriaus IMEI, paspauskite Toliau. Įvesti komunikatoriaus IMEI

Žingsnis 3. Pasirinkite apsaugos įmonę. Pasirinkti apsaugos įmonę

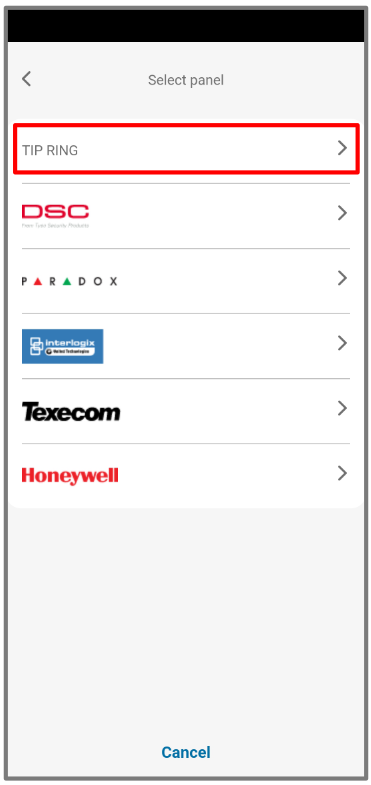

Žingsnis 4. Pasirinkite TIP RING. Pasirinkti TIP RING

Žingsnis 5. Pasirinkite Mode. Pasirinkti Mode

Žingsnis 6. Pasirinkite AUTO. Pasirinkti AUTO

Žingsnis 7. Įveskite Object ID, jei to reikalauja vedlys arba stebėjimo pulto nustatymai, įveskite Module ID, tada paspauskite Toliau. Įvesti Object ID ir Module ID

Žingsnis 8. Palaukite, kol duomenys bus įrašyti. Duomenų įrašymas

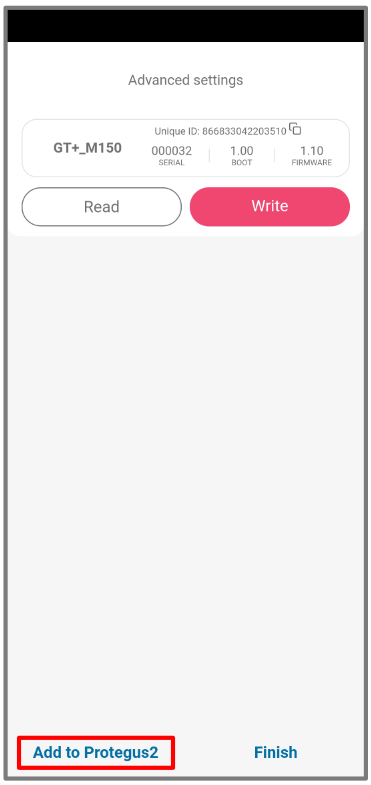

Žingsnis 9. Paspauskite Add to Protegus2. Pridėti į Protegus2

Žingsnis 10. Įveskite sistemos pavadinimą, paspauskite Toliau. Įvesti sistemos pavadinimą

Žingsnis 11. Įveskite srities pavadinimą. Įjunkite Control with Protegus2. Įjungti valdymą su Protegus2

Žingsnis 12. Pasirinkite prijungtą PGM išėjimą. Pasirinkite Impulsas arba Lygis, kad atitiktų centralės jungiklio (keyswitch) zoną, tada paspauskite Išsaugoti. Pasirinkti PGM išėjimą

Patarimas

Jei reikalingas tik įvykių perdavimas, nejunkite išėjimo į jungiklio (keyswitch) zoną ir Protegus2 palikite nuotolinį įjungimą / išjungimą išjungtą.

5. Sistemos tikrinimas¶

Įjunkite ir išjunkite centralę klaviatūra.
Sukelkite bandomąjį aliarmą, kai sistema įjungta.
Patikrinkite, ar įvykiai pasiekia Protegus2. Jei naudojamas perdavimas į CSP/CMS, patikrinkite, ar stebėjimo pultas gauna įvykius su reikiamu objekto numeriu.
Įjunkite ir išjunkite sistemą iš Protegus2, jei jungiklio (keyswitch) zona prijungta.
Patikrinkite, ar centralė įvykdo programėlės komandą ir tada perduoda įjungimo / išjungimo įvykį atgal į Protegus2.
Jei įvykiai negaunami, patikrinkite centralės telefoninio komunikatoriaus įjungimą, DTMF rinkimą, Contact ID formatą, telefono numerį, TIP / RING pajungimą ir objekto numerį tik tada, jei tikimasi perdavimo į CSP/CMS.
