Interlogix NX-4V2 / NX-6V2 su GT/GT+/GET greitas paruošimas¶
Trumpi pajungimo ir programavimo žingsniai, skirti prijungti GT/GT+/GET komunikatorių prie Interlogix NX-4V2, Interlogix NX-6V2 centralės naudojant KeyBus, tada pridėti sistemą į Protegus2. Naudokite kartu su pilnais vadovais kitiems nustatymams. (Gnybtų pavadinimai GT/GT+/GET gali nežymiai skirtis, tačiau jungtys yra tokios pačios.)
Atsargiai
Montavimą ir aptarnavimą gali atlikti tik kvalifikuoti specialistai. Prieš jungdami laidus atjunkite maitinimą. Neautorizuoti pakeitimai panaikina garantiją.
1. Reikalavimai¶
- GT/GT+/GET programinės įrangos versija 1.21, įdėta SIM kortelė, PIN išjungtas, aktyvus duomenų planas.
- Interlogix NX-4V2 / NX-6V2 centralė su klaviatūros prieiga (yra montuotojo kodas).
- CMS paskyros numeris, jei pranešimai siunčiami į CMS.
- Protegus2 įmonės/montuotojo paskyra ir komunikatoriaus IMEI.
2. Pajungimas¶

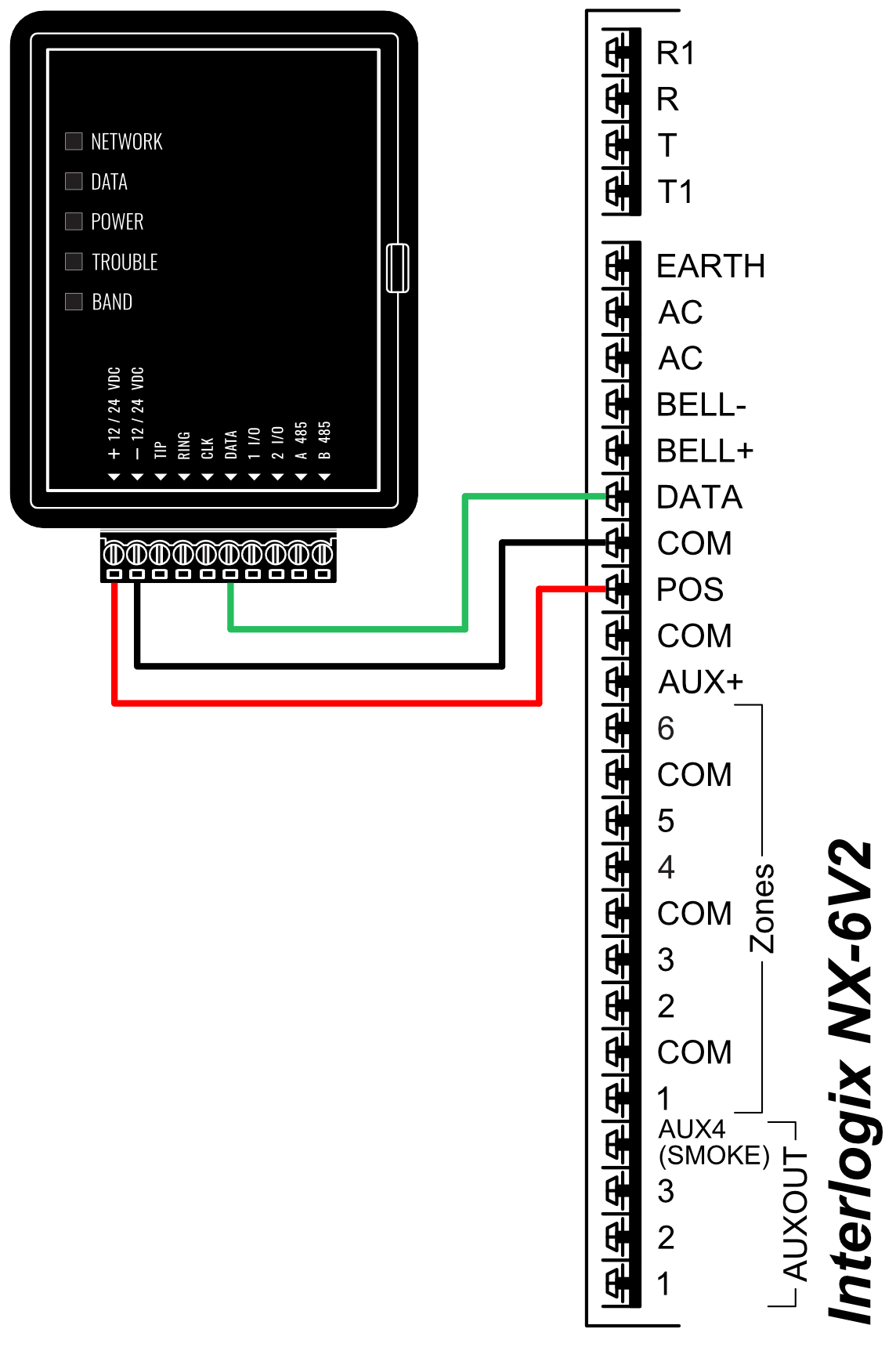

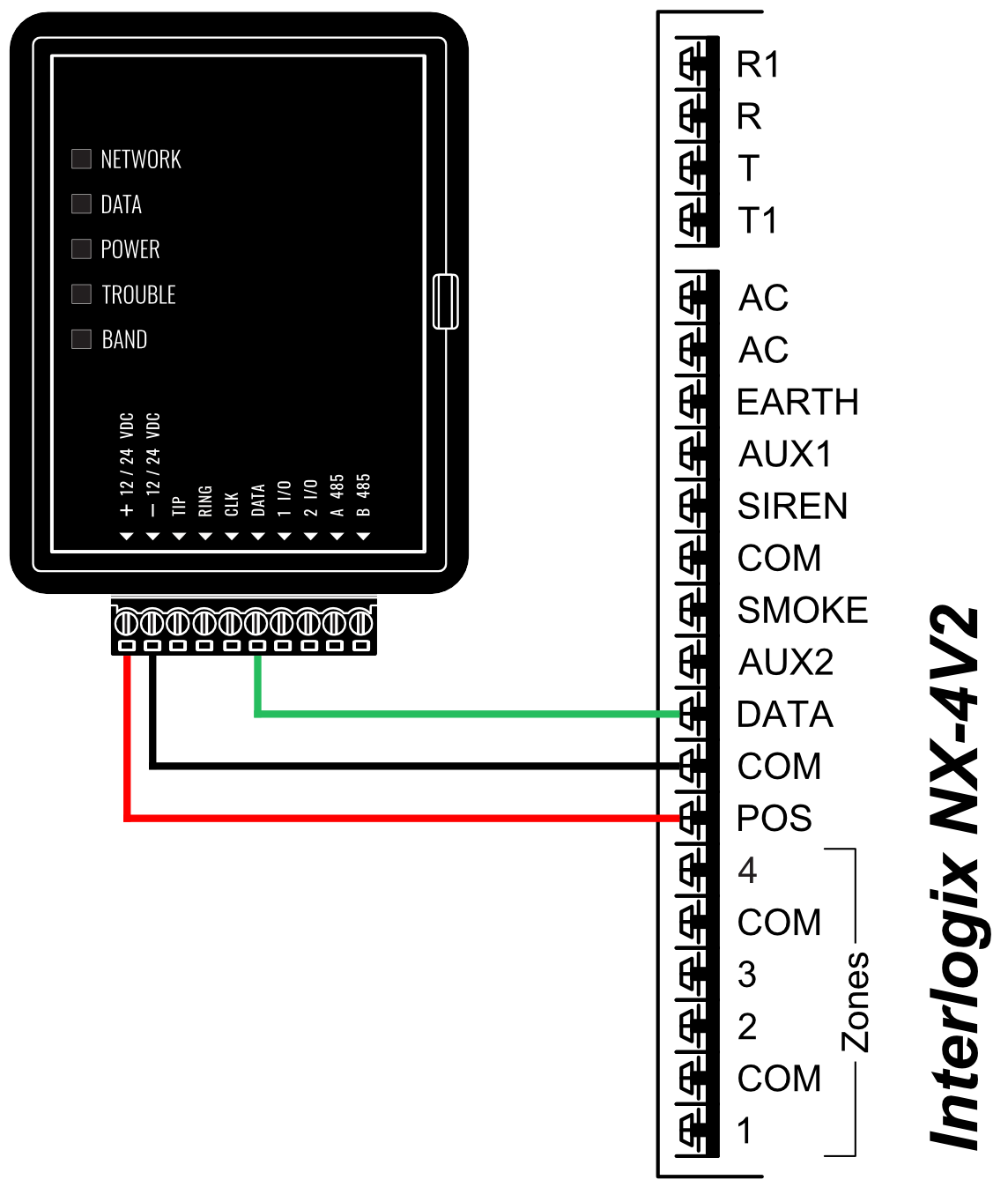

Vadovaukitės schema žemiau ir prijunkite komunikatorių prie centralės:
| GT/GT+/GET gnybtas | Interlogix centralė | Pastabos |
|---|---|---|
| +12V DC/-12V DC | POS/COM | Maitinimas komunikatoriui |
| DATA | DATA | KeyBus |
3. Interlogix NX-4V2, Interlogix NX-6V2 signalizacijos centralės programavimas LCD klaviatūra¶
Naudodami centralės klaviatūrą įveskite šias sekcijas ir nustatykite kaip nurodyta:
Contact ID pranešimų įjungimas
| LCD klaviatūra | Klaviatūros įvedimas | Veiksmo aprašymas |
|---|---|---|
| Sistema paruošta | *89713 | Įeiti į programavimo režimą |
| Įveskite įrenginio adresą | 0# | Pereiti į pagrindinį panelės programavimo meniu |
| Įveskite vietą | 4# | Pereiti į „Phone1 events reported“ perjungimų meniu |
| Loc#4 Seg#1 | 12345678* | Visi perjungimai turi būti įjungti. * išsaugoti ir eiti į kitą meniu |
| Loc#4 Seg#2 | 12345678* | Visi perjungimai turi būti įjungti. * išsaugoti ir grįžti atgal. |
| Įveskite vietą | 23# | Pereiti į „Partition features“ meniu. |
| Loc#23 Seg#1 | ** | Paspauskite * du kartus, kad pereitumėte į 3 sekcijos perjungimų meniu. |
| Loc#23 Seg#3 | 12345678*# | 3 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti, tada # išsaugoti ir # grįžti į pagrindinį meniu. |
| Įveskite vietą | 37# | Pereiti į „Siren and system supervision“ meniu. |
| Loc#37 Seg#1 | ** | Paspauskite * du kartus, kad pereitumėte į 3 sekcijos perjungimų meniu. |
| Loc#37 Seg#3 | 12345678* | 3 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti. |
| Loc#37 Seg#4 | 12345678*# | 4 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti, tada # išsaugoti ir # grįžti į pagrindinį meniu. |
| Įveskite vietą | EXIT EXIT | Paspauskite „EXIT“ du kartus, kad išeitumėte iš programavimo režimo. |
4. Interlogix NX-4V2, Interlogix NX-6V2 signalizacijos centralės programavimas LED klaviatūra¶
Naudodami centralės klaviatūrą įveskite šias sekcijas ir nustatykite kaip nurodyta:
Contact ID pranešimų įjungimas
| LED klaviatūra | Klaviatūros įvedimas | Veiksmo aprašymas |
|---|---|---|
| Paruošta LED, Maitinimo LED šviečia | *89713 | Įeiti į programavimo režimą |
| Service LED mirksi | 0# | Pereiti į pagrindinį panelės programavimo meniu |
| Service LED mirksi, Armed LED šviečia | 4# | Pereiti į „Phone1 events reported“ perjungimų meniu |
| Visos zonų LED šviečia | 12345678* | Visi perjungimai turi būti įjungti. * išsaugoti ir eiti į kitą meniu |
| Visos zonų LED šviečia | 12345678* | Visi perjungimai turi būti įjungti. * išsaugoti ir grįžti atgal. |
| Service LED mirksi, Armed LED šviečia | 23# | Pereiti į „Partition features and reporting selection“ meniu. |
| Service LED mirksi, Ready LED šviečia | ** | Paspauskite * du kartus, kad pereitumėte į 3 sekcijos perjungimų meniu. |
| Service LED mirksi, Ready LED šviečia | 12345678*# | 3 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti, tada # išsaugoti ir # grįžti į pagrindinį meniu. |
| Service LED mirksi, Armed LED šviečia | 37# | Pereiti į „Siren and system supervision“ meniu. |
| Service LED mirksi, Ready LED šviečia | ** | Paspauskite * du kartus, kad pereitumėte į 3 sekcijos perjungimų meniu. |
| Service LED mirksi, Ready LED šviečia | 12345678* | 3 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti. |
| Service LED mirksi, Ready LED šviečia | 12345678*# | 4 sekcija. Visi perjungimai turi būti įjungti, * išsaugoti, tada # išsaugoti ir # grįžti į pagrindinį meniu. |
| Service LED mirksi, Armed LED šviečia | EXIT EXIT | Paspauskite „EXIT“ du kartus, kad išeitumėte iš programavimo režimo. |
5. Sistemos pridėjimas į Protegus2¶

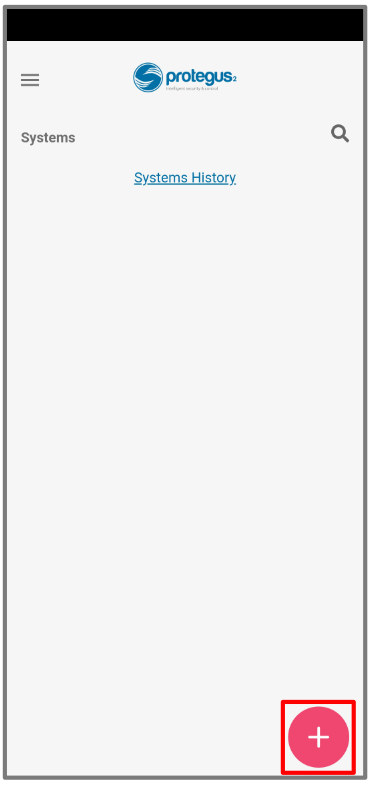

Žingsnis 1. Paspauskite Pridėti naują sistemą.

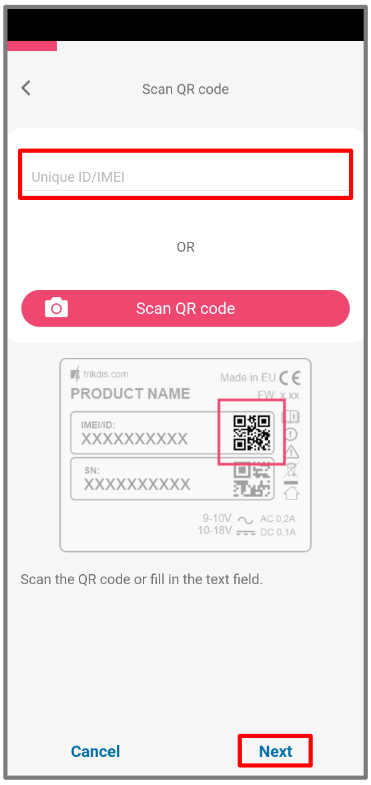

Žingsnis 2. Įveskite komunikatoriaus IMEI, paspauskite Toliau.

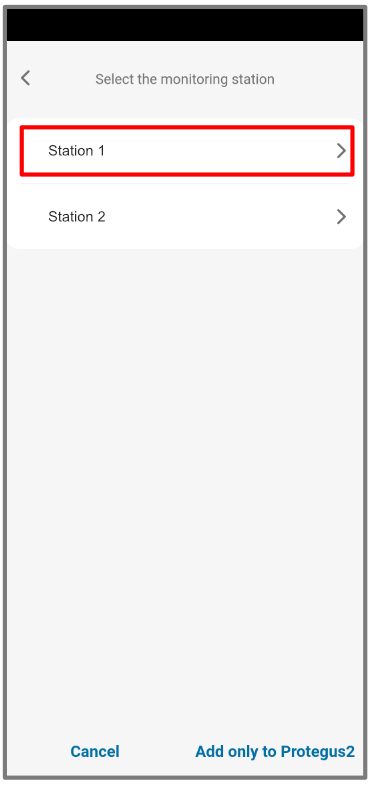

Žingsnis 3. Pasirinkite apsaugos įmonę.

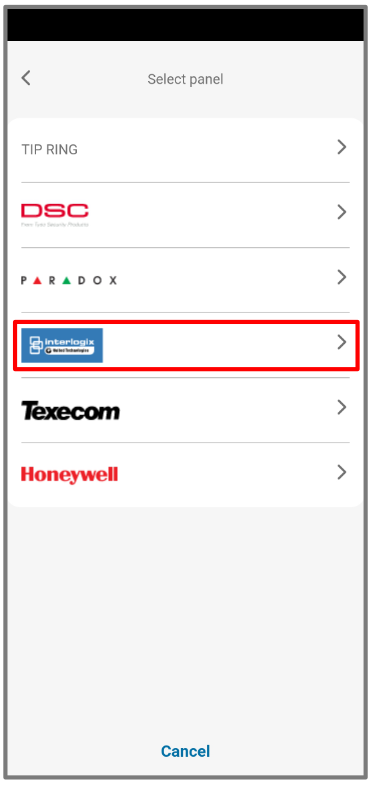

Žingsnis 4. Pasirinkite Interlogix.

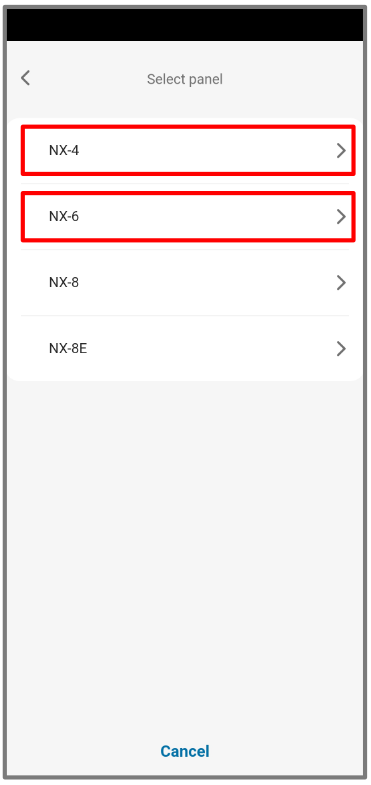

Žingsnis 5. Pasirinkite NX-4 (NX-6).

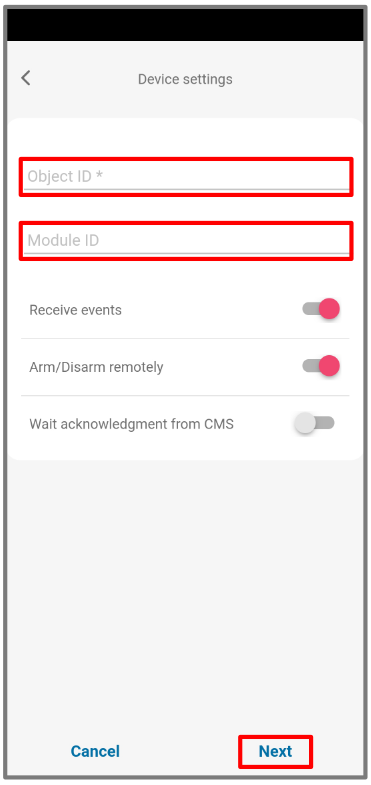

Žingsnis 6. Įveskite Object ID ir Module ID, paspauskite Toliau.

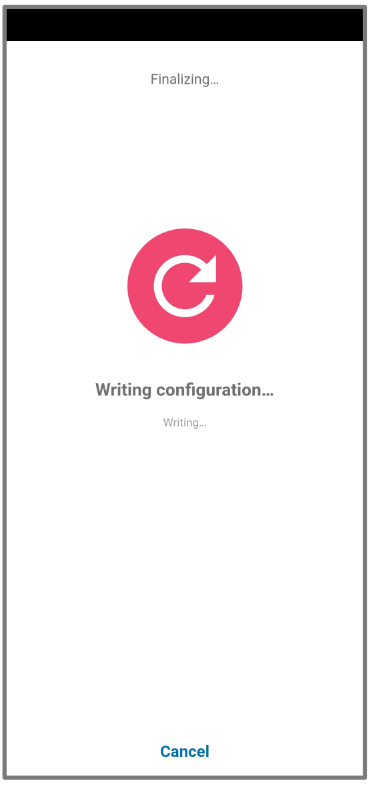

Žingsnis 7. Palaukite, kol įrašomi duomenys.

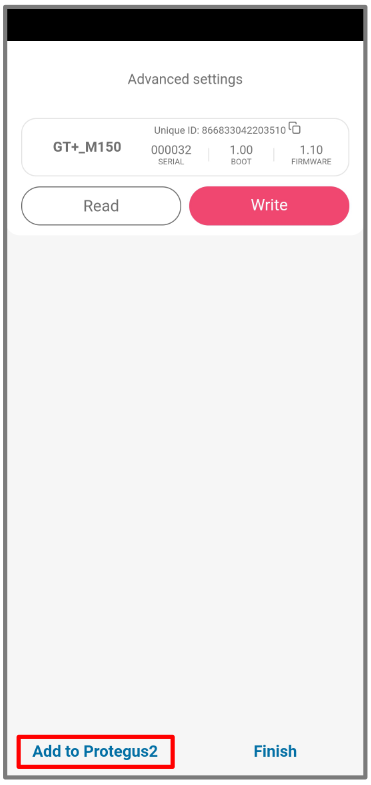

Žingsnis 8. Paspauskite Pridėti į Protegus2.

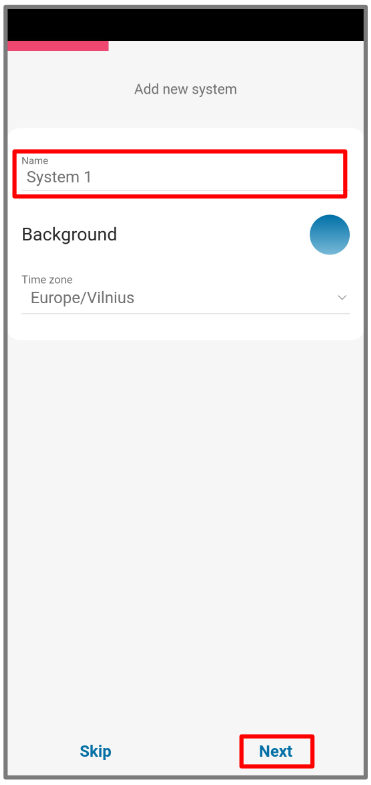

Žingsnis 9. Įveskite sistemos Pavadinimą, paspauskite Toliau.

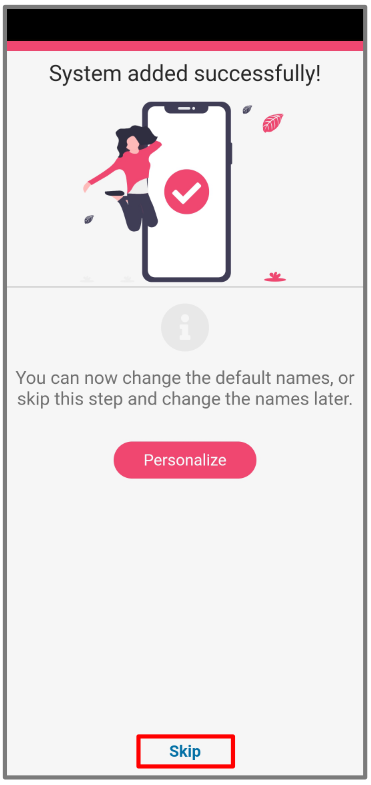

Žingsnis 10. Paspauskite Praleisti.

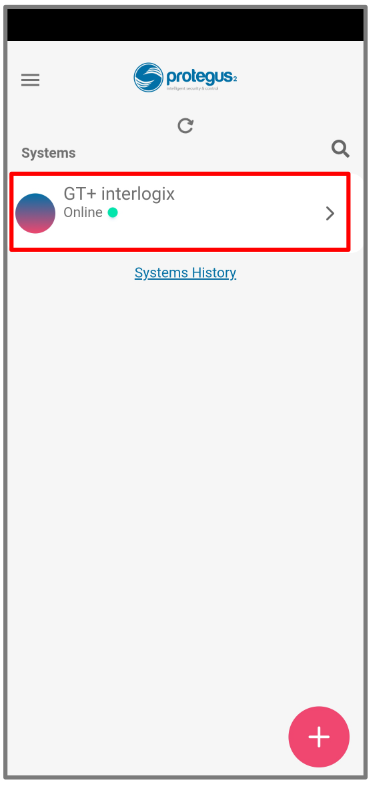

Žingsnis 11. Paspauskite ant sistemos.

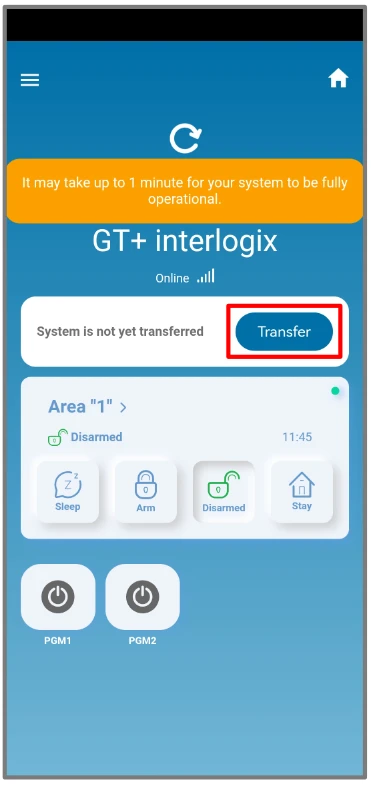

Žingsnis 12. Palaukite 1 minutę, kol užbaigiama, ir paspauskite Perduoti.

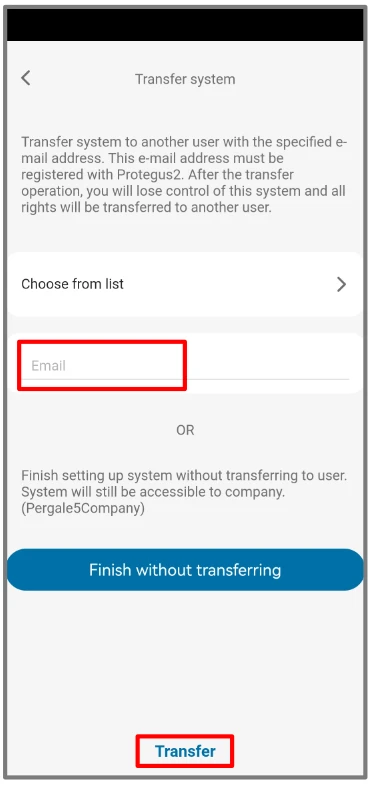

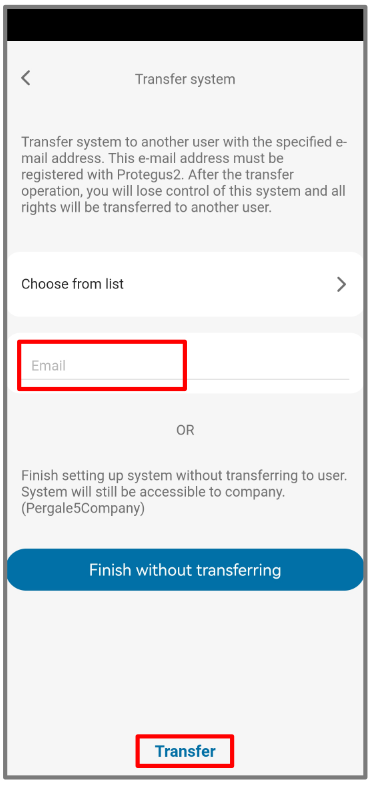

Žingsnis 13. Įveskite naudotojo el. paštą, kuriam montuotojas perduos sistemą. Paspauskite Perduoti.

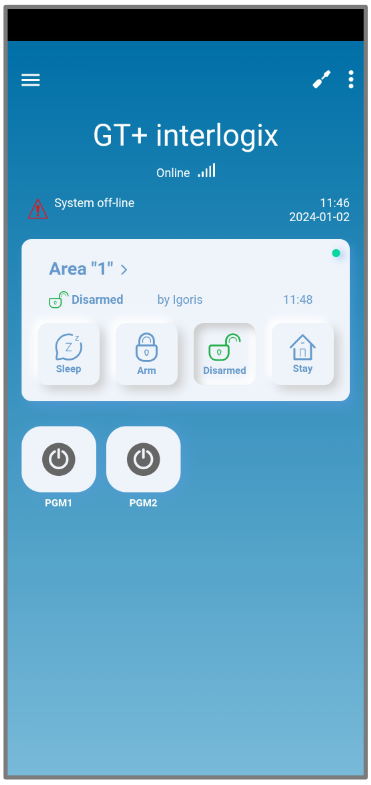

Žingsnis 14. Sistema atsiras Protegus naudotojo telefone.
Patarimas
Baigę įrengimą ir nustatymus atlikite sistemos patikrą:
- Sukurkite įvykį:
- įjunkite/išjunkite sistemą centralės klaviatūra.
- sukelkite zonos aliarmą, kai apsaugos sistema įjungta.
- Įsitikinkite, kad įvykis pasiekia CMS (Central Monitoring Station) ir Protegus2 programėlę.
