Paradox SP(+)/MG(+) su GT/GT+/GET greitas paruošimas

Trumpi pajungimo ir programavimo žingsniai, skirti prijungti GT/GT+/GET komunikatorių prie Paradox SP/SP+/MG/MG+ centralės naudojant TIP/RING ir KeyBus, tada pridėti sistemą į Protegus2. Naudokite kartu su pilnais vadovais kitiems nustatymams. (Gnybtų pavadinimai GT/GT+/GET gali nežymiai skirtis, tačiau jungtys yra tokios pačios.)

Atsargiai

Montavimą ir aptarnavimą gali atlikti tik kvalifikuoti specialistai. Prieš jungdami laidus atjunkite maitinimą. Neautorizuoti pakeitimai panaikina garantiją.

1. Reikalavimai

  1. GT/GT+/GET programinės įrangos versija 1.21, įdėta SIM kortelė, PIN išjungtas, aktyvus duomenų planas.
  2. Paradox SP/SP+/MG/MG+ centralė su klaviatūros prieiga (yra montuotojo kodas).
  3. CMS paskyros numeris, jei pranešimai siunčiami į CMS.
  4. Protegus2 įmonės/montuotojo paskyra ir komunikatoriaus IMEI.

2. Pajungimas

Vadovaukitės schema žemiau ir prijunkite komunikatorių prie centralės:

GT/GT+/GET gnybtas Paradox centralė Pastabos
TIP / RING TIP / RING PSTN linijos emuliacijai (Contact ID).
CLK / DATA (KeyBus) YEL / GRN (KeyBus) Serijiniam magistralės valdymui.
+12V / GND AUX + / GND Maitinimas komunikatoriui.

Pajungimo schema

3. Paradox panelės programavimas (LCD klaviatūra)

Naudokite panelės klaviatūrą, kad įjungtumėte Contact ID ir nustatytumėte paskyrų numerius:

  1. Įeikite į montuotojo programavimą: [ENTER] 0000 (arba jūsų montuotojo kodas).
  2. Skiltis 801: bendros telefoninės linijos parinktys → palikite numatytas, jei nereikia keisti.
  3. Skiltis 811: įveskite 1 skaidinio paskyros numerį (pavyzdys 1111; naudokite savo CMS reikšmę).
  4. Skiltis 812: įveskite 2 skaidinio paskyros numerį (pavyzdys 2222; naudokite savo CMS reikšmę).
  5. Skiltis 815: įveskite telefono numerį pranešimams (pavyzdys 123456; naudokite savo CMS reikšmę).
  6. Skiltis 911: nustatykite PC slaptažodį (pavyzdys 1234; nustatykite pagal politiką).
  7. Paspauskite [CLEAR], kad išeitumėte iš programavimo.

Jei jūsų klaviatūros kodai skiriasi, vadovaukitės pilnu Paradox vadovu.

4. Sistemos pridėjimas į Protegus2 (mobiliajame įrenginyje arba naršyklėje)

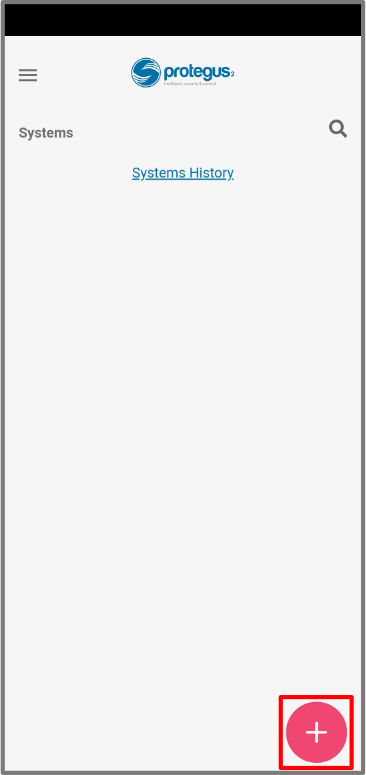

Žingsnis 1. Paspauskite Pridėti naują sistemą. Pridėti naują sistemą

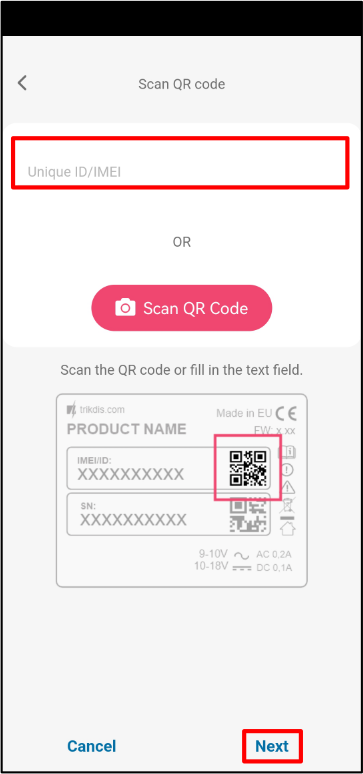

Žingsnis 2. Įveskite komunikatoriaus IMEI, paspauskite Toliau. Įvesti IMEI

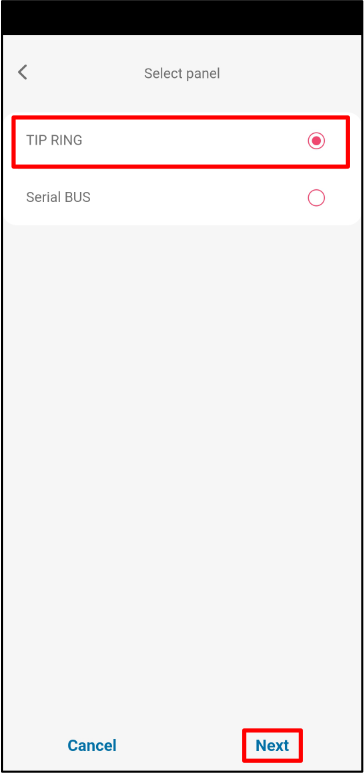

Žingsnis 3. Pasirinkite TIP RING, paspauskite Toliau. Pasirinkti TIP RING

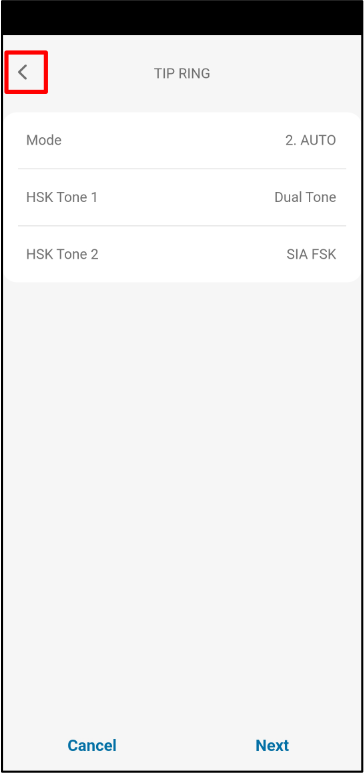

Žingsnis 4. Paspauskite Atgal. Atgal

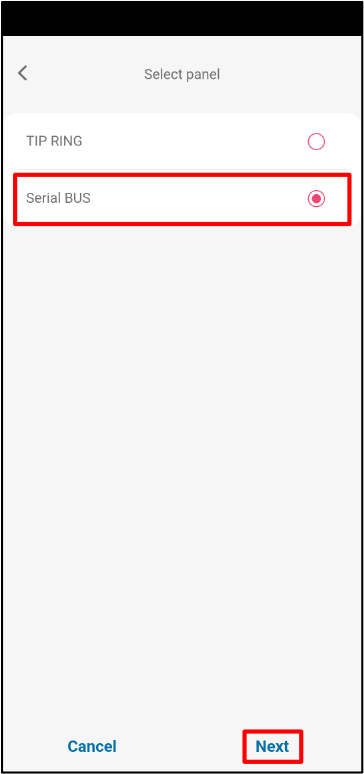

Žingsnis 5. Pasirinkite Serial BUS, paspauskite Toliau. Pasirinkti Serial BUS

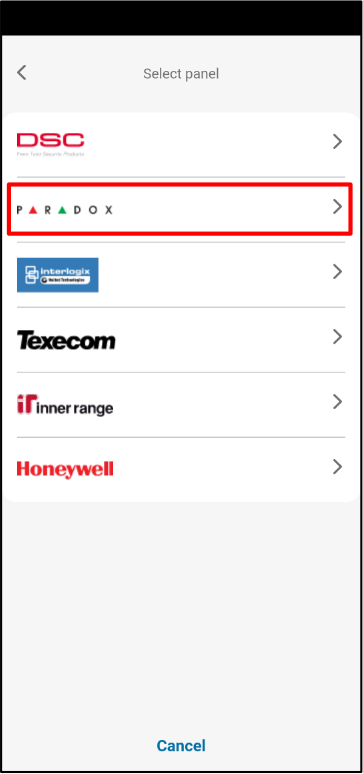

Žingsnis 6. Pasirinkite PARADOX. Pasirinkti Paradox

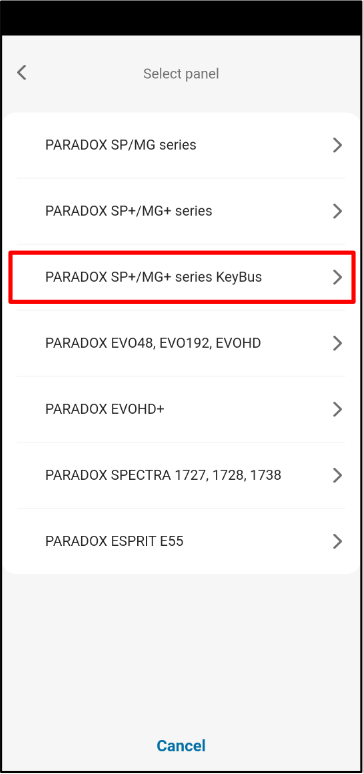

Žingsnis 7. Pasirinkite PARADOX SP+/MG+ series KeyBus. Pasirinkti Paradox KeyBus

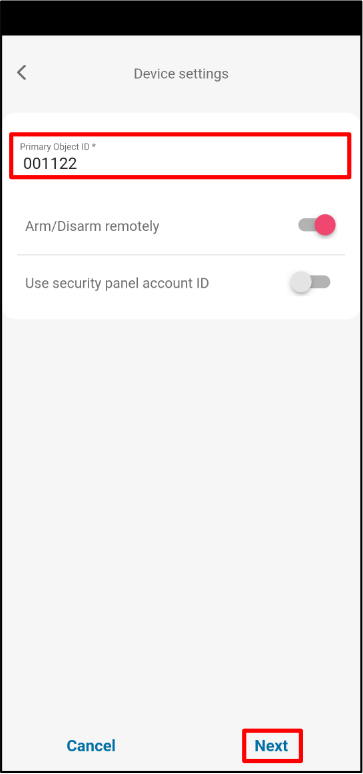

Žingsnis 8. Įveskite Primary Object ID, paspauskite Toliau. Įvesti Primary Object ID

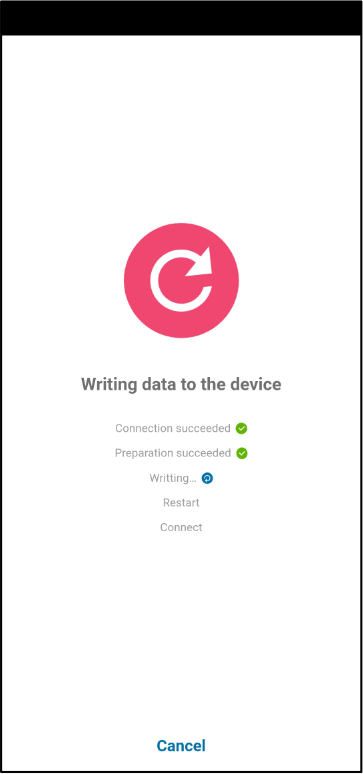

Žingsnis 9. Palaukite, kol įrašomi duomenys. Duomenų įrašymas

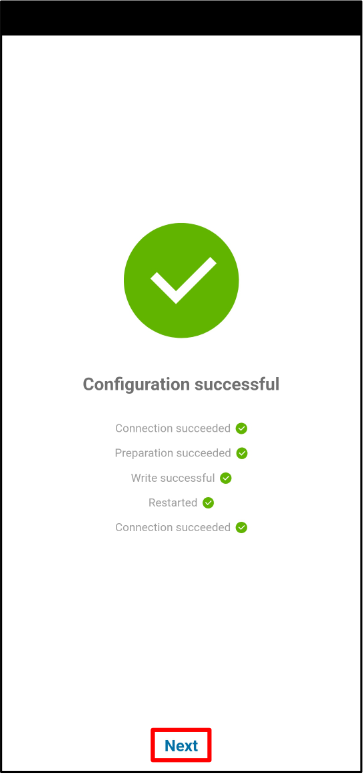

Žingsnis 10. Paspauskite Toliau. Toliau

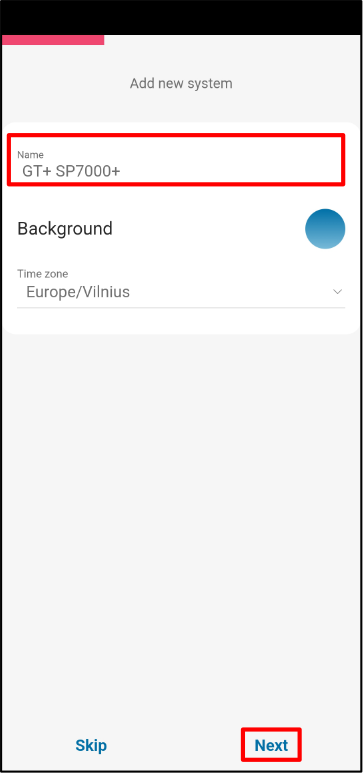

Žingsnis 11. Įveskite sistemos Pavadinimą, paspauskite Toliau. Įvesti pavadinimą

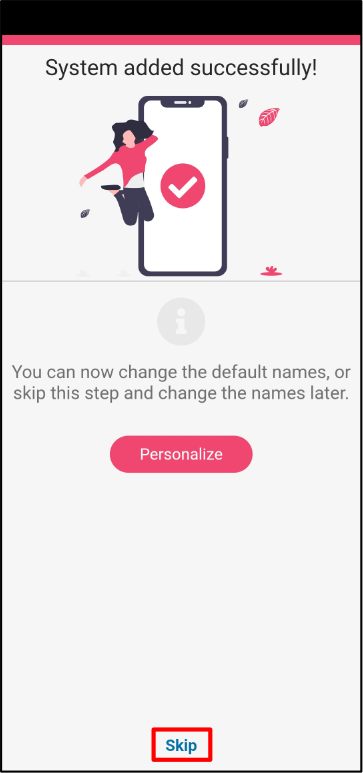

Žingsnis 12. Paspauskite Praleisti (jei dabar nepridedate naudotojų). Praleisti

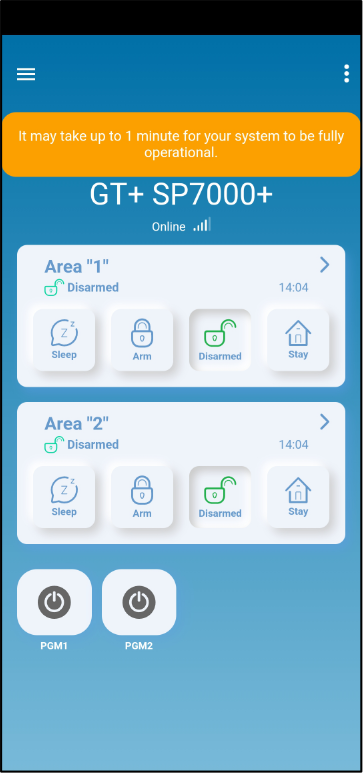

Žingsnis 13. Palaukite ~1 minutę, kol užbaigiama. Palaukite

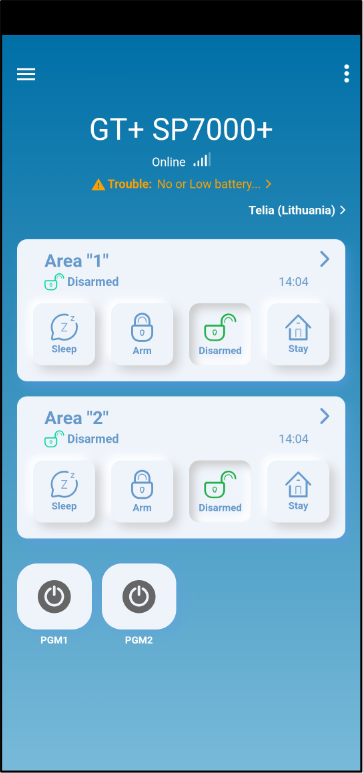

Žingsnis 14. Konfigūracija baigta. Baigta

Patarimas

Jei Protegus2 negali užbaigti duomenų įrašymo, patikrinkite KeyBus (YEL/GRN) pajungimą, IMEI įvedimą ir ar CMS/Contact ID nustatymai išsaugoti panelėje.
