DSC PowerSeries su E16 greitas paruošimas¶

Trumpi prijungimo ir programavimo žingsniai, skirti prijungti E16 komunikatorių prie DSC PowerSeries centralių (PC585, PC1404, PC1565, PC1616, PC1832, PC1864, PC5020), sukonfigūruoti E16 IP ryšiui ir pridėti sistemą į Protegus2. Naudokite kartu su pilnu E16 vadovu kitiems nustatymams.

1. Reikalavimai¶

• E16 komunikatorius su prijungtu LAN ir USB Mini-B kabeliu konfigūravimui.
• DSC PowerSeries centralė su prieiga per klaviatūrą.
• CSP objekto numeris, jei pranešimai bus siunčiami į stebėjimo pultą.
• Protegus2 paskyra ir komunikatoriaus MAC / Unique ID.

2. Greitas konfigūravimas su programa TrikdisConfig¶

1. Parsisiųskite TrikdisConfig iš www.trikdis.com ir ją įdiekite.
2. Plokščiu atsuktuvu atidarykite E16 korpusą.

3. Su USB Mini-B kabeliu prijunkite E16 prie kompiuterio.
4. Paleiskite TrikdisConfig. Programa atpažins komunikatorių ir atidarys konfigūravimo langą.
5. Paspauskite Skaityti [F4], kad įkeltumėte esamus nustatymus. Jei reikia, įveskite administratoriaus arba instaliuotojo 6 skaitmenų kodą.

Atlikite tą poskyrį, kuris atitinka diegimą:

• Protegus2 programėlė jei sistema bus valdoma nuotoliniu būdu.
• Stebėjimo pultas jei komunikatorius siųs pranešimus į CSP.
• Atlikite abu poskyrius, jei komunikatorius turi veikti ir su CSP, ir su Protegus2.

2.1 Nustatymai ryšiui su Protegus2 programėle¶

Lange "Sistemos parinktys":

1. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.
2. Pažymėkite Nuotolinis centralės valdymas, jei vartotojai turi valdyti centralę per Protegus2 savo klaviatūros kodu.
3. Paradox ir Texecom centralių tiesioginiam valdymui įveskite Centralės PC download/UDL slaptažodį. Jis turi sutapti su centrėje nustatytu slaptažodžiu.

Lange "Pranešimai vartotojui", kortelėje "PROTEGUS servisas":

4. Pažymėkite Leisti prisijungti prie Protegus serviso.
5. Pakeiskite PROTEGUS Cloud prieigos kodą, jei norite, kad vartotojai jį įvestų pridėdami sistemą į Protegus2.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

2.2 Nustatymai ryšiui su Stebėjimo pultu¶

Lange "Sistemos parinktys":

1. Įveskite Objekto numerį, kurį suteikė stebėjimo pultas.
2. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.

Lange "Pranešimai į CSP", parinkčių grupėje "Pirminis ryšio kanalas":

3. Nustatykite Ryšio būdą į IP.
4. Pasirinkite imtuvui reikalingą protokolą: TRK, DC-09_2007, DC-09_2012 arba TL150.
5. Jei pasirinktasis protokolas to reikalauja, įveskite imtuvo šifravimo raktą.
6. Įveskite imtuvo Domeną arba IP ir Prievadą.
7. Pasirinkite TCP arba UDP.
8. Jei reikia, sukonfigūruokite atsarginį ir lygiagretų ryšio kanalus.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

3. Pajungimas¶

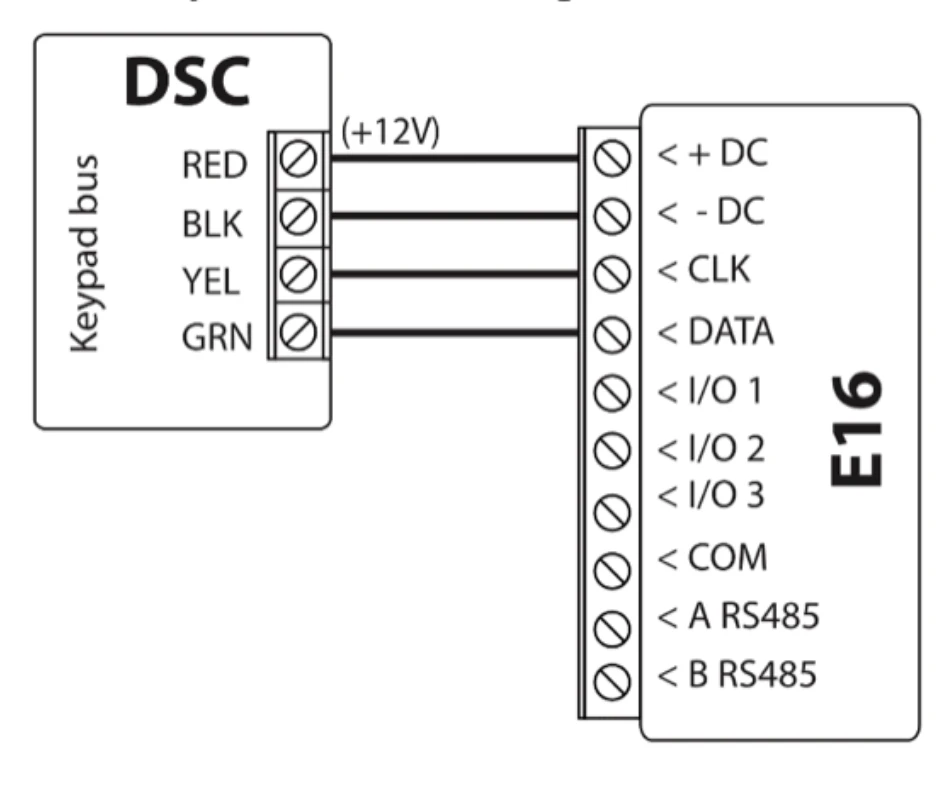

Prijunkite centralę prie E16, kaip parodyta žemiau:

4. Apsaugos centralės programavimas¶

DSC centralių papildomai programuoti E16 darbui nereikia.

5. Sistemos pridėjimas į Protegus2¶

1. Atidarykite Protegus2 ir paspauskite Pridėti naują sistemą.
2. Įveskite E16 MAC / Unique ID.
3. Įveskite sistemos pavadinimą ir užbaikite vedlį.
4. Jei vietoje tiesioginio valdymo naudojate raktinę zoną, prijunkite I/O 1 prie centralės raktinės zonos ir Protegus2 nustatykite sritį su PGM1 veikimu Pulse arba Level režimu.
5. Palaukite, kol sistema bus rodoma kaip prisijungusi.

6. Sistemos tikrinimas¶

1. Įjunkite ir išjunkite sistemą klaviatūra.
2. Sukelkite bandomą pavojaus signalą, kai sistema įjungta.
3. Patikrinkite, kad įvykiai pasiektų stebėjimo pultą ir Protegus2.
