Paradox SP(+)/MG(+) su E16 greitas paruošimas¶

Trumpi prijungimo ir programavimo žingsniai, skirti prijungti E16 komunikatorių prie Paradox SP/SP+/MG/MG+ centralių, sukonfigūruoti E16 IP ryšiui ir pridėti sistemą į Protegus2. Naudokite kartu su pilnu E16 vadovu kitiems nustatymams.

1. Reikalavimai¶

• E16 komunikatorius su prijungtu LAN ir USB Mini-B kabeliu konfigūravimui.
• Paradox SP/SP+/MG/MG+ centralė su prieiga per klaviatūrą.
• EX-CRP2.4 kabelis Paradox nuosekliajam prijungimui.
• CSP objekto numeris, jei pranešimai bus siunčiami į stebėjimo pultą.
• Protegus2 paskyra ir komunikatoriaus MAC / Unique ID.

2. Greitas konfigūravimas su programa TrikdisConfig¶

1. Parsisiųskite TrikdisConfig iš www.trikdis.com ir ją įdiekite.
2. Plokščiu atsuktuvu atidarykite E16 korpusą.

3. Su USB Mini-B kabeliu prijunkite E16 prie kompiuterio.
4. Paleiskite TrikdisConfig. Programa atpažins komunikatorių ir atidarys konfigūravimo langą.
5. Paspauskite Skaityti [F4], kad įkeltumėte esamus nustatymus. Jei reikia, įveskite administratoriaus arba instaliuotojo 6 skaitmenų kodą.

Atlikite tą poskyrį, kuris atitinka diegimą:

• Protegus2 programėlė jei sistema bus valdoma nuotoliniu būdu.
• Stebėjimo pultas jei komunikatorius siųs pranešimus į CSP.
• Atlikite abu poskyrius, jei komunikatorius turi veikti ir su CSP, ir su Protegus2.

2.1 Nustatymai ryšiui su Protegus2 programėle¶

Lange "Sistemos parinktys":

1. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.
2. Pažymėkite Nuotolinis centralės valdymas, jei vartotojai turi valdyti centralę per Protegus2 savo klaviatūros kodu.
3. Paradox ir Texecom centralių tiesioginiam valdymui įveskite Centralės PC download/UDL slaptažodį. Jis turi sutapti su centrėje nustatytu slaptažodžiu.

Lange "Pranešimai vartotojui", kortelėje "PROTEGUS servisas":

4. Pažymėkite Leisti prisijungti prie Protegus serviso.
5. Pakeiskite PROTEGUS Cloud prieigos kodą, jei norite, kad vartotojai jį įvestų pridėdami sistemą į Protegus2.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

2.2 Nustatymai ryšiui su Stebėjimo pultu¶

Lange "Sistemos parinktys":

1. Įveskite Objekto numerį, kurį suteikė stebėjimo pultas.
2. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.

Lange "Pranešimai į CSP", parinkčių grupėje "Pirminis ryšio kanalas":

3. Nustatykite Ryšio būdą į IP.
4. Pasirinkite imtuvui reikalingą protokolą: TRK, DC-09_2007, DC-09_2012 arba TL150.
5. Jei pasirinktasis protokolas to reikalauja, įveskite imtuvo šifravimo raktą.
6. Įveskite imtuvo Domeną arba IP ir Prievadą.
7. Pasirinkite TCP arba UDP.
8. Jei reikia, sukonfigūruokite atsarginį ir lygiagretų ryšio kanalus.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

3. Pajungimas¶

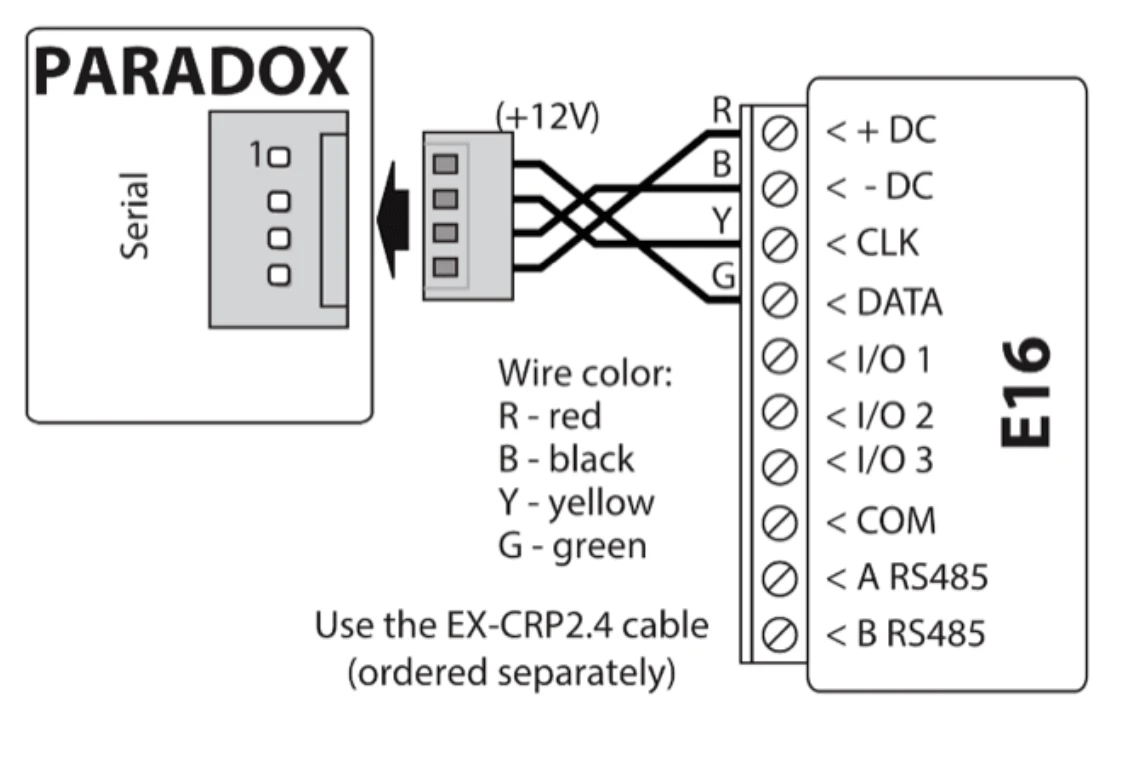

Sujunkite E16 su Paradox nuosekliuoju lizdu naudodami EX-CRP2.4 kabelį ir maitinkite komunikatorių iš centralės:

4. Apsaugos centralės programavimas¶

Paradox centralių papildomai programuoti pranešimų nuskaitymui nereikia. Centralę programuokite tik tada, jei norite tiesioginio valdymo iš Protegus2:

1. Klaviatūroje įeikite į instaliuotojo programavimo režimą.
2. Atidarykite sekciją 911.
3. Įveskite 4 skaitmenų PC download slaptažodį.
4. TrikdisConfig lange Sistemos parinktys įsitikinkite, kad įvestas tas pats slaptažodis.

5. Sistemos pridėjimas į Protegus2¶

1. Atidarykite Protegus2 ir paspauskite Pridėti naują sistemą.
2. Įveskite E16 MAC / Unique ID.
3. Įveskite sistemos pavadinimą ir užbaikite vedlį.
4. Jei vietoje tiesioginio valdymo naudojate raktinę zoną, palikite Nuotolinis centralės valdymas nepažymėtą ir po pajungimo Protegus2 nustatykite PGM1 valdymą, prijungę E16 išėjimą prie raktinės zonos.
5. Palaukite, kol sistema bus rodoma kaip prisijungusi.

6. Sistemos tikrinimas¶

1. Įjunkite ir išjunkite sistemą klaviatūra.
2. Sukelkite bandomą pavojaus signalą, kai sistema įjungta.
3. Patikrinkite, kad įvykiai pasiektų stebėjimo pultą ir Protegus2.
