Texecom su E16 greitas paruošimas

Atsisiųsti PDF
E16 product image

Trumpi prijungimo ir programavimo žingsniai, skirti prijungti E16 komunikatorių prie Texecom Premier ir Premier Elite centralių, sukonfigūruoti E16 IP ryšiui ir pridėti sistemą į Protegus2. Naudokite kartu su pilnu E16 vadovu kitiems nustatymams.

Atsargiai

Montavimą ir aptarnavimą gali atlikti tik kvalifikuoti specialistai. Prieš jungdami laidus atjunkite maitinimą. Neautorizuoti pakeitimai panaikina garantiją.

1. Reikalavimai

  • E16 komunikatorius su prijungtu LAN ir USB Mini-B kabeliu konfigūravimui.
  • Texecom Premier / Premier Elite centralė su instaliuotojo prieiga.
  • Texecom EX-CRP4 kabelis nuosekliajam prijungimui.
  • CSP objekto numeris, jei pranešimai bus siunčiami į stebėjimo pultą.
  • Protegus2 paskyra ir komunikatoriaus MAC / Unique ID.

2. Greitas konfigūravimas su programa TrikdisConfig

  1. Parsisiųskite TrikdisConfig iš www.trikdis.com ir ją įdiekite.
  2. Plokščiu atsuktuvu atidarykite E16 korpusą.

Atidarykite E16 korpusą

  1. Su USB Mini-B kabeliu prijunkite E16 prie kompiuterio.
  2. Paleiskite TrikdisConfig. Programa atpažins komunikatorių ir atidarys konfigūravimo langą.
  3. Paspauskite Skaityti [F4], kad įkeltumėte esamus nustatymus. Jei reikia, įveskite administratoriaus arba instaliuotojo 6 skaitmenų kodą.

Atlikite tą poskyrį, kuris atitinka diegimą:

  • Protegus2 programėlė jei sistema bus valdoma nuotoliniu būdu.
  • Stebėjimo pultas jei komunikatorius siųs pranešimus į CSP.
  • Atlikite abu poskyrius, jei komunikatorius turi veikti ir su CSP, ir su Protegus2.

2.1 Nustatymai ryšiui su Protegus2 programėle

Lange "Sistemos parinktys":

E16 sistemos parinktys

  1. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.
  2. Pažymėkite Nuotolinis centralės valdymas, jei vartotojai turi valdyti centralę per Protegus2 savo klaviatūros kodu.
  3. Paradox ir Texecom centralių tiesioginiam valdymui įveskite Centralės PC download/UDL slaptažodį. Jis turi sutapti su centrėje nustatytu slaptažodžiu.

Pastaba

Kad veiktų tiesioginis valdymas, centrinę taip pat reikia suprogramuoti, kaip nurodyta toliau esančiame centralės programavimo skyriuje.

Lange "Pranešimai vartotojui", kortelėje "PROTEGUS servisas":

E16 Protegus Cloud nustatymai

  1. Pažymėkite Leisti prisijungti prie Protegus serviso.
  2. Pakeiskite PROTEGUS Cloud prieigos kodą, jei norite, kad vartotojai jį įvestų pridėdami sistemą į Protegus2.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

2.2 Nustatymai ryšiui su Stebėjimo pultu

Lange "Sistemos parinktys":

E16 CSP sistemos parinktys

  1. Įveskite Objekto numerį, kurį suteikė stebėjimo pultas.
  2. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.

Lange "Pranešimai į CSP", parinkčių grupėje "Pirminis ryšio kanalas":

E16 CSP pranešimų nustatymai

  1. Nustatykite Ryšio būdą į IP.
  2. Pasirinkite imtuvui reikalingą protokolą: TRK, DC-09_2007, DC-09_2012 arba TL150.
  3. Jei pasirinktasis protokolas to reikalauja, įveskite imtuvo šifravimo raktą.
  4. Įveskite imtuvo Domeną arba IP ir Prievadą.
  5. Pasirinkite TCP arba UDP.
  6. Jei reikia, sukonfigūruokite atsarginį ir lygiagretų ryšio kanalus.

Pastaba

Jei pasirinkote DC-09 protokolą, lange Pranešimai į CSP skirtuke Parametrai papildomai įveskite objekto, linijos ir imtuvo numerius.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

3. Pajungimas

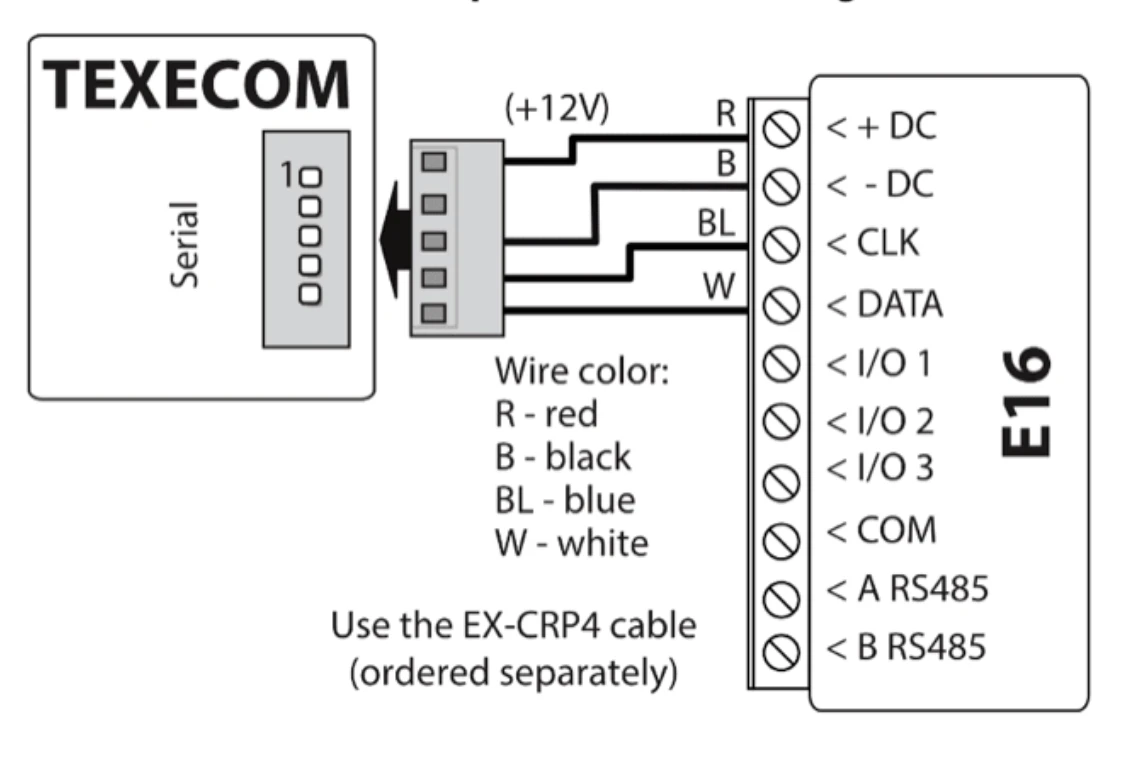

Naudokite Texecom EX-CRP4 kabelį (užsakomas atskirai) ir prijunkite centralę prie E16, kaip parodyta žemiau:

E16 gnybtas Texecom EX-CRP4 laidas Pastabos
+DC R (raudonas) +12V maitinimas
-DC B (juodas) Centralės žemė
CLK BL (mėlynas) Nuoseklioji magistralė
DATA W (baltas) Nuoseklioji magistralė

E16 Texecom centralės prijungimo schema

4. Apsaugos centralės programavimas

Texecom centrales reikia programuoti tiek pranešimų nuskaitymui, tiek ir nuotoliniam valdymui.

  1. Programoje Wintex atidarykite Communication Options langą ir pasirinkite kortelę Options.
  2. Įveskite 4 skaitmenų UDL passcode.
  3. Įsitikinkite, kad UDL passcode sutampa su E16 Sistemos parinktys lange įvestu Centralės PC download/UDL slaptažodžiu, kai įjungtas Nuotolinis centralės valdymas.
  4. Jei programuojate iš klaviatūros, įveskite 4 skaitmenų instaliuotojo kodą ir paspauskite [Menu], kad įeitumėte į programavimo meniu.
  5. Paspauskite [9], tada [7][6][2], ir įveskite 4 skaitmenų UDL passcode.
  6. Paspauskite [Yes] ir išeikite iš programavimo režimo paspausdami [Menu].

5. Sistemos pridėjimas į Protegus2

  1. Atidarykite Protegus2 ir paspauskite Pridėti naują sistemą.
  2. Įveskite E16 MAC / Unique ID.
  3. Įveskite sistemos pavadinimą ir užbaikite vedlį.
  4. Jei vietoje tiesioginio valdymo naudojate raktinę zoną, prijunkite I/O 1 prie centralės raktinės zonos ir Protegus2 sukonfigūruokite sritį su PGM1 veikimu Pulse arba Level režimu.
  5. Palaukite, kol sistema bus rodoma kaip prisijungusi.

6. Sistemos tikrinimas

  1. Įjunkite ir išjunkite sistemą klaviatūra.
  2. Sukelkite bandomą pavojaus signalą, kai sistema įjungta.
  3. Patikrinkite, kad įvykiai pasiektų stebėjimo pultą ir Protegus2.
