E16T greitas paruošimas¶

Trumpi žingsniai, skirti prijungti E16T komunikatorių prie apsaugos centralės telefoninio komunikatoriaus, sukonfigūruoti IP ryšį ir pridėti sistemą į Protegus. Naudokite kartu su pilnu E16T vadovu kitiems nustatymams.

1. Reikalavimai¶

• E16T komunikatorius su prijungtu LAN ir USB Mini-B kabeliu konfigūravimui.
• Apsaugos centralė su telefoniniu komunikatoriumi, palaikančiu Contact ID per DTMF tonus.
• Instaliuotojo / klaviatūros prieiga prie centralės.
• CSP paskyros numeris, jei pranešimai bus siunčiami į stebėjimo pultą.
• Protegus paskyra ir komunikatoriaus MAC / Unique ID.

2. Greitas konfigūravimas su programa TrikdisConfig¶

1. Parsisiųskite TrikdisConfig iš www.trikdis.com ir ją įdiekite.

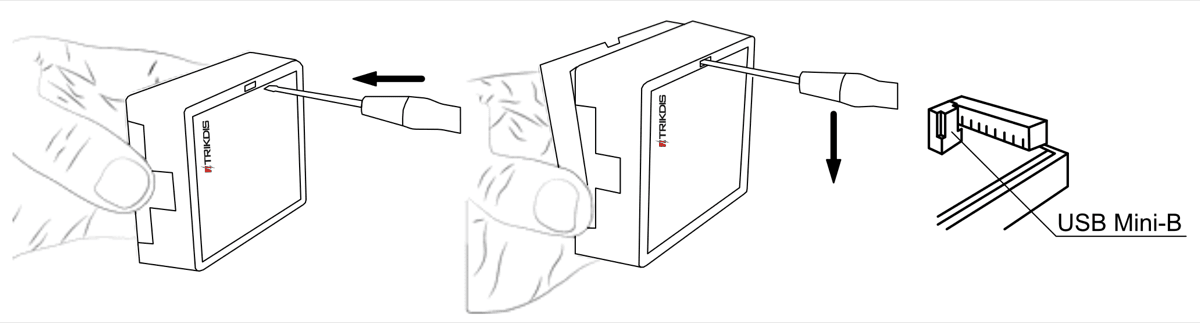

2. Plokščiu atsuktuvu atidarykite E16T korpusą.

3. Su USB Mini-B kabeliu prijunkite E16T prie kompiuterio.
4. Paleiskite TrikdisConfig. Programa atpažins komunikatorių ir atidarys konfigūravimo langą.
5. Paspauskite Skaityti [F4], kad įkeltumėte esamus nustatymus. Jei reikia, įveskite administratoriaus arba instaliuotojo 6 skaitmenų kodą.

Atlikite tą poskyrį, kuris atitinka diegimą:

• Protegus programėlė jei vartotojai valdys sistemą nuotoliniu būdu.
• Stebėjimo pultas jei komunikatorius siųs pranešimus į CSP.
• Atlikite abu poskyrius, jei komunikatorius turi veikti ir su CSP, ir su Protegus.

2.1 Nustatymai ryšiui su Protegus programėle¶

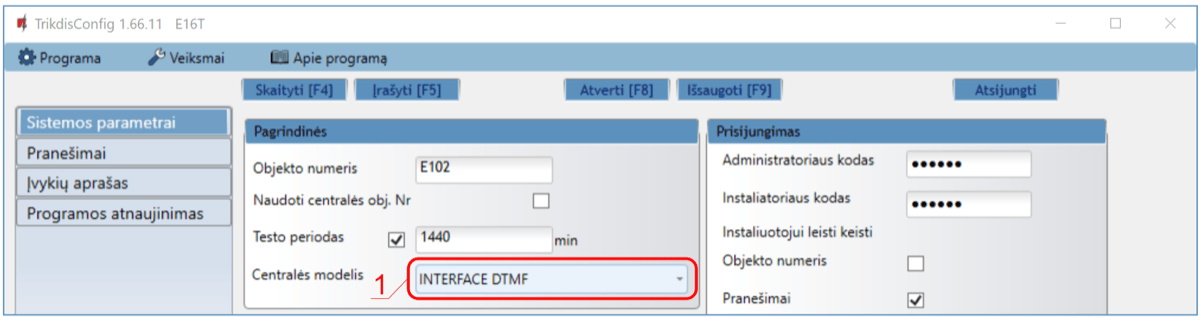

Lange "Sistemos parametrai":

1. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.

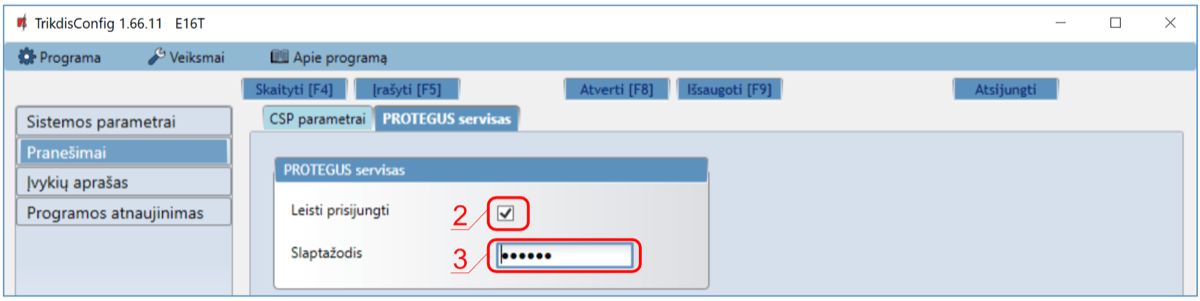

Lange "Pranešimai", kortelėje "Protegus servisas":

2. Pažymėkite Leisti prisijungti Protegus serviso nustatymuose.
3. Pakeiskite Serviso kodą, jei norite, kad vartotojai jį įvestų pridėdami sistemą į Protegus.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

2.2 Nustatymai ryšiui su Stebėjimo pultu¶

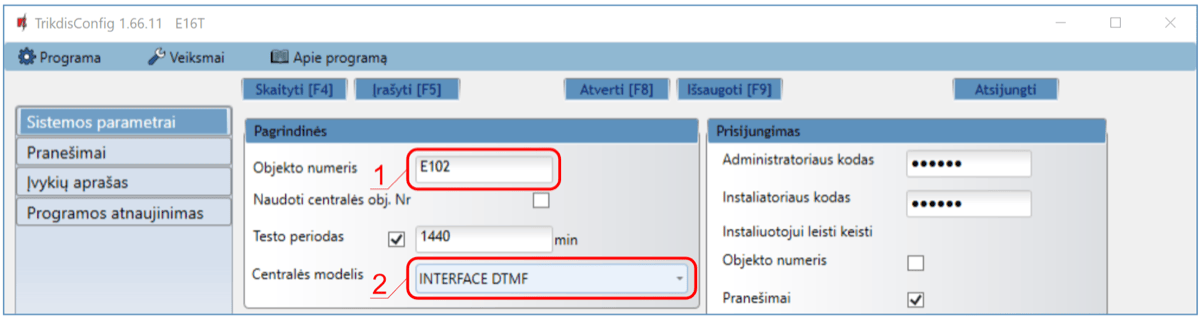

Lange "Sistemos parametrai":

1. Įveskite Objekto numerį, kurį suteikė stebėjimo pultas.
2. Pasirinkite Centralės modelį, kuris bus prijungtas prie komunikatoriaus.

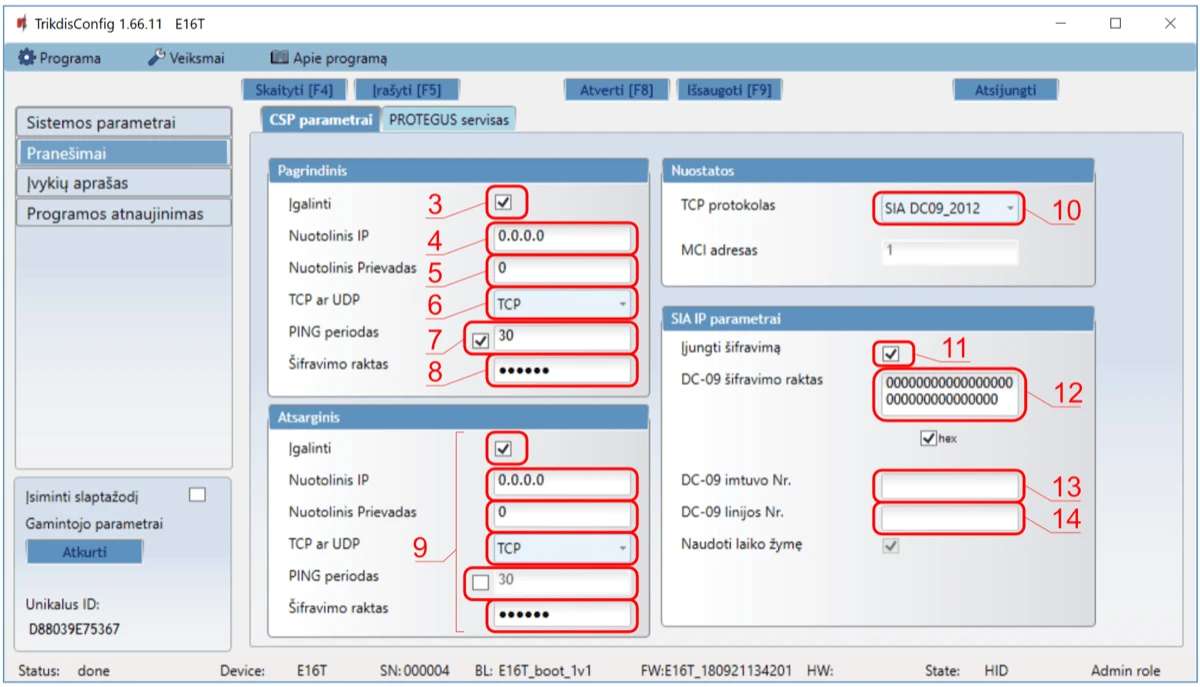

Lange "Pranešimai", parinkčių grupėje "Pagrindinis" ryšio kanalas:

3. Įjunkite pagrindinį ryšio kanalą.
4. Įveskite imtuvo Nuotolinį IP / domeną ir Nuotolinį prievadą.
5. Pasirinkite TCP arba UDP.
6. Nustatykite PING periodą ir įveskite imtuvo reikalaujamą šifravimo raktą.
7. Jei reikia, sukonfigūruokite Atsarginio kanalo nustatymus.
8. Pasirinkite imtuvui reikalingą TCP protokolą: TRK, DC-09_2007 arba DC-09_2012.
9. Jei naudojate DC-09_2012, papildomai nustatykite šifravimą bei imtuvo ir linijos numerius.

Lange "Pranešimai", kortelėje "Protegus servisas":

10. Pažymėkite Leisti prisijungti prie Protegus, jei vartotojai naudos programėlę.
11. Pakeiskite Serviso kodą, jei norite, kad vartotojai jį įvestų pridėdami sistemą į Protegus.

Baigę konfigūravimą paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

3. Pajungimas¶

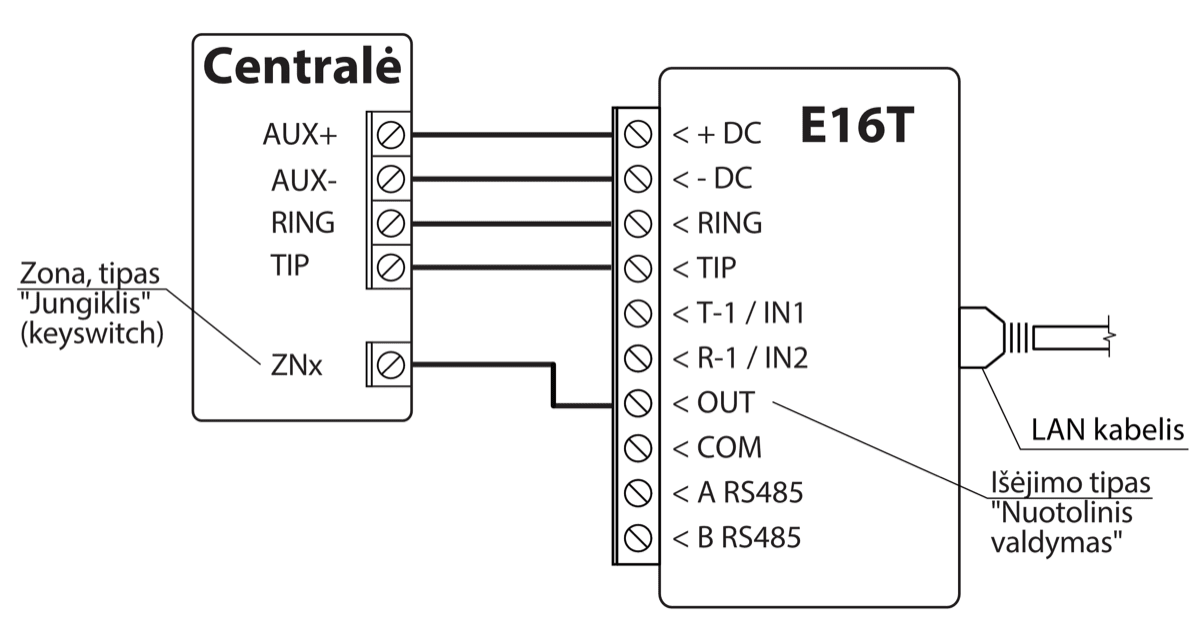

Prijunkite E16T prie centralės maitinimo, TIP / RING ir LAN, kaip parodyta žemiau:

Jei centralė bus įjungiama ar išjungiama per raktinės zonos išėjimą, tame pačiame brėžinyje parodytu būdu prijunkite centralės raktinę zoną prie OUT.

4. Apsaugos centralės programavimas¶

Telefoninį apsaugos centralės komunikatorių suprogramuokite taip:

1. Įjunkite centralės telefoninį komunikatorių.
2. Jei E16T prijungtas tiesiai prie TIP / RING, įveskite bet kokį bent 2 skaitmenų telefono numerį.
3. Pasirinkite DTMF rinkimo režimą.
4. Pasirinkite Contact ID ryšio formatą.
5. Įveskite 4 skaitmenų centralės objekto numerį.

5. Specialieji Honeywell Vista 48 nustatymai¶

Jei prijungta centralė yra Honeywell Vista 48, nustatykite šias reikšmes:

Išeikite iš programavimo režimo komanda *99.

6. Sistemos pridėjimas į Protegus¶

1. Atidarykite Protegus ir paspauskite Pridėti naują sistemą.

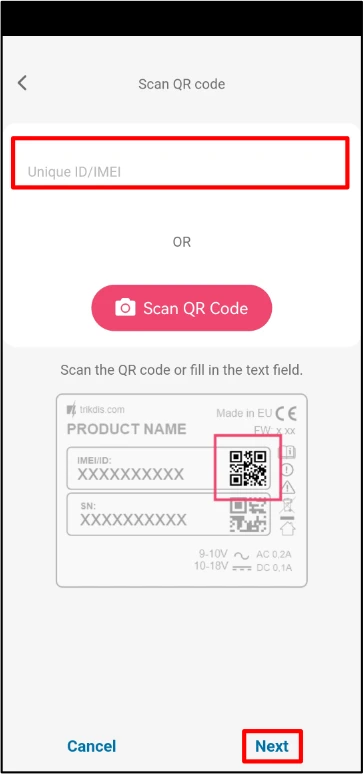

2. Įveskite E16T MAC / Unique ID.
3. Įveskite sistemos pavadinimą ir užbaikite vedlį.
4. Jei OUT prijungėte prie raktinės zonos, Protegus lange Settings įjunkite Arm/Disarm with PGM Output 1.
5. Pasirinkite Pulse arba Level režimą, kad jis atitiktų centralės raktinės zonos tipą.

7. Sistemos tikrinimas¶

1. Įjunkite ir išjunkite sistemą klaviatūra.
2. Sukelkite bandomą pavojaus signalą, kai sistema įjungta.
3. Patikrinkite, kad įvykiai pasiektų stebėjimo pultą ir Protegus.
