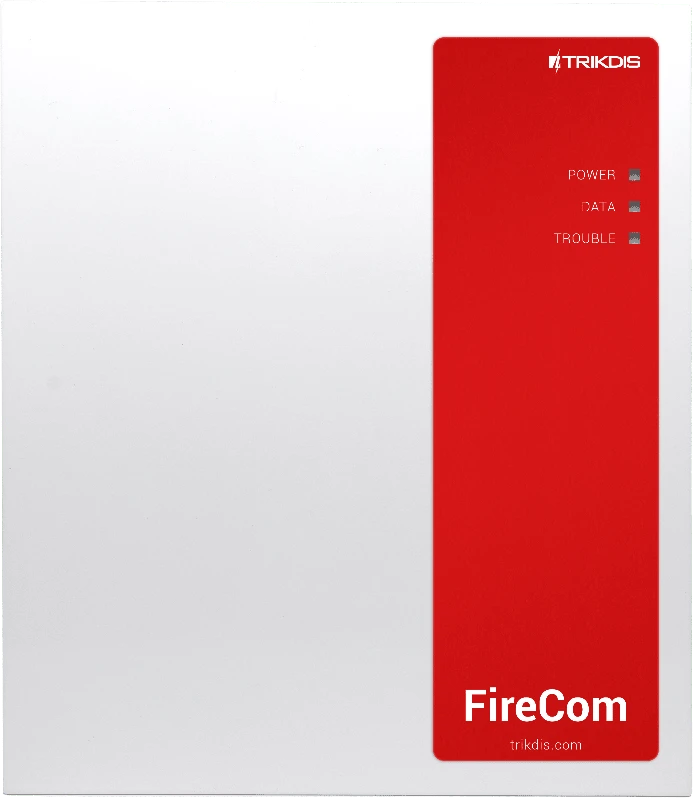

Priešgaisrinių centralių komunikatorius FIRECOM¶

1. Aprašymas¶

FIRECOM komunikatorius atitinka EN 54-21:2006 standarto reikalavimus; EN 54-4:1997/AC:1999/A1:2002/A2:2006.

Gaminys atitinka EN54-21 A priedo 1 tipo perdavimo sistemos veikimo reikalavimus.

FIRECOM Communicator sertifikato Nr.: 1922-CPR-2083. Gaisro aptikimo ir priešgaisrinės signalizacijos sistemos. Įranga aliarmų siuntimui ir pranešimų apie gedimus nukreipimui. Maitinimo įranga.

Prekė sertifikuota įgaliotos gaminių sertifikavimo įstaigos: Nr.1922 "Dedal", Nesebar Mladost str. 50, Bulgarija, 8230

Trikdis techninės pagalbos kontaktai: support@trikdis.lt, +37067422877.

Komunikatorius FIRECOM skirtas perduoti priešgaisrinių centralių pranešimus per LAN ir/arba mobiliojo ryšio tinklus į CSP (centralizuoto stebėjimo pulto) imtuvą.

Veikimo principas. Kai pažeidžiamas komunikatoriaus įėjimas (zona), FIRECOM perduos įvykio pranešimą į centralizuoto stebėjimo pulto imtuvą ir į Protegus2 programėlę per mobilųjį internetą ir/arba per LAN tinklą. Taip pat gali siųsti SMS pranešimus arba paskambinti. Komunikatorius yra su 4G modemu.

Savybės

Pranešimai saugos tarnybai

• Siunčia įvykius per vietinį LAN tinklą ir (arba) per 4G mobilų internetą.

• Pranešimai galimais ryšio kanalais išsiunčiami parinktu prioritetu.

• Centrinio stebėjimo pulte pranešimai priimami TRIKDIS IP imtuvu arba SIA DC-09 IP protokolu veikiančiu IP imtuvu.

• Pranešimų perdavimo į CSP prioriteto priskyrimas: pranešimai pirmiausia perduodami į CSP ir tik po to – objekto šeimininkui.

• Pranešimus galima perduoti į du skirtingų saugos tarnybų CSP IP imtuvus.

• Įvykių pranešimai perduodami Contact ID arba SIA kodais.

Pranešimai vartotojams

• Paskambina į pasirinktus telefono numerius (iki 8 naudotojų).

• Siunčia SMS pranešimus apie įvykius (iki 8 naudotojų).

• „Push” ir specialūs garso įspėjimai apie įvykius per Protegus2 programėlę.

• Nuotolinis temperatūros stebėjimas.

Nuotolinis išėjimų valdymas

• Protegus2 programėle.

• Paskambinus įrenginio telefono numeriu.

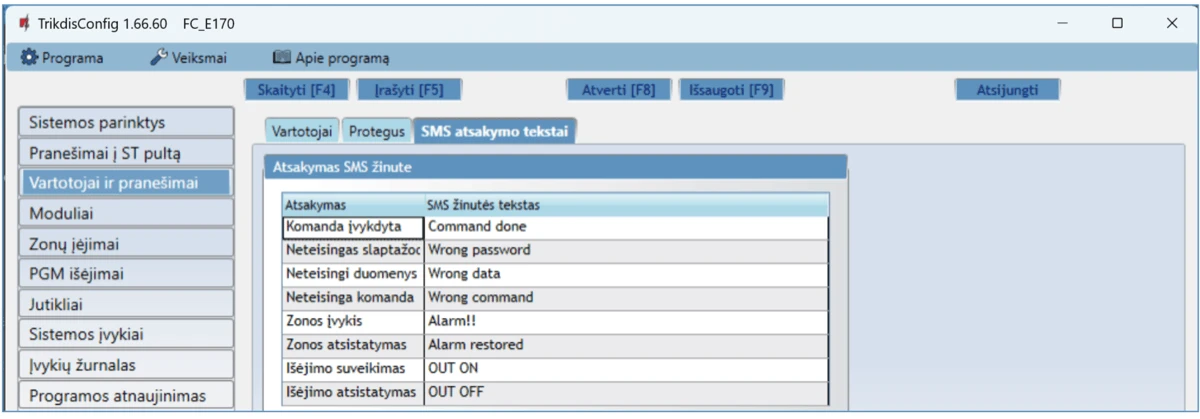

• SMS žinutėmis.

Nustatymai ir įrengimas

• Greitas ir lengvas įrengimas.

• Įrenginio konfigūravimas prijungus USB kabeliu arba nuotoliniu būdu naudojant TrikdisConfig programą.

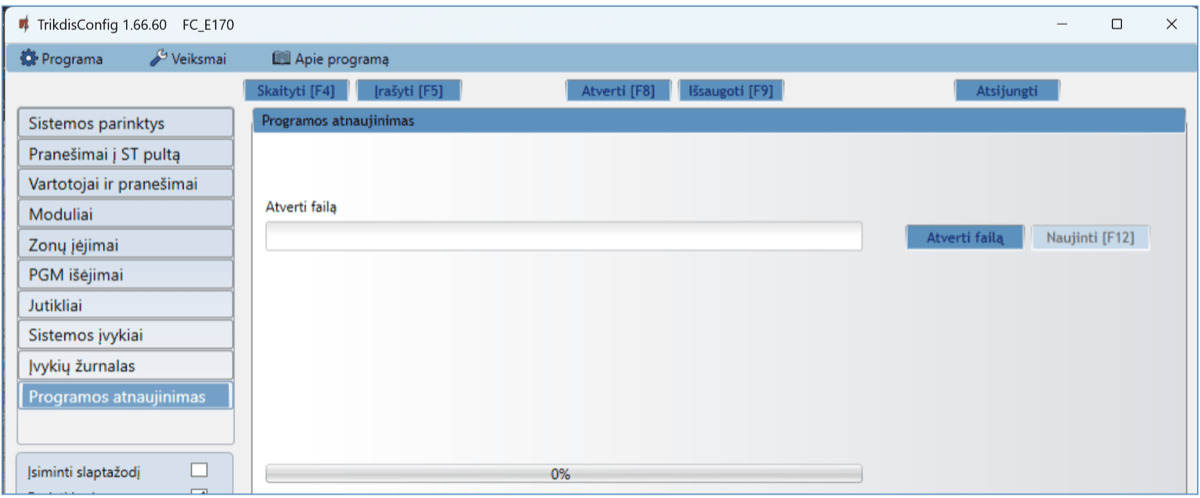

• Nuotolinis programinės įrangos atnaujinimas.

• Du parametrų nustatymo lygiai (paskyros): instaliuotojui ir administratoriui.

Įėjimai ir išėjimai

• 3 reliniai išėjimai (1 A, 30V DC).

• „FLOOP“ įėjimas skirtas 2laidžių priešgaisrinių jutiklių prijungimui.

• 10 I/O kontaktų, iš kurių kiekvieną galima nustatyti kaip įėjimo (IN) arba išėjimo (OUT) kontaktą. Įėjimo (IN) tipai: NC, NO, EOL, EOL-T, ATZ, ATZ-T. EOL ir ATZ grandinėse galima naudoti skirtingų nominalų rezistorius.

• Su iO plėtimo moduliais IN įėjimų skaičių galima išplėsti iki 32 vnt., o OUT išėjimų skaičių galima išplėsti iki 16 vnt.

• iO serijos išplėtimo moduliams prijungti naudojama RS485 jungtis.

• RS485 2 sąsaja naudojama priešgaisrinėms centralėms prijungti.

1.1 Techniniai parametrai¶

1.2 Komunikatoriaus FIRECOM elementai¶

1. Ryšio ir veikimo šviesinė indikacija
2. Mygtukas
3. Rezervinio maitinimo kontaktų kaladėlė
4. Pagrindinio maitinimo kontaktų kaladėlė
5. „RESET“ mygtukas
6. Išorinių kontaktų kaladėlė
7. „1-Wire“ kontaktų kaladėlė
8. LAN jungtis
9. Relinių išėjimų kontaktų kaladėlė
10. SIM kortelių laikikliai
11. GSM antenos jungtis
12. USB Type-C jungtis

1.3 Išorinių kontaktų paskirtis¶

1.4 Šviesinė veikimo indikacija¶

1.5 Medžiagos reikalingos montavimo darbams¶

Prieš pradėdami įrengimą, įsitikinkite, kad turite:

1. USB Type-С tipo kabelį, kuris reikalingas konfigūravimui.

2. Mažiausiai 4 gyslų kabelį komunikatoriaus prijungimui prie priešgaisrinės centralės.

3. Plokščią 2,5 mm atsuktuvą.

4. Išorinę GSM anteną, jeigu įrengimo vietoje ryšys silpnas.

5. Aktyvuotą nano-SIM kortelę (PIN kodo reikalavimas gali būti išjungtas).

6. Priešgaisrinės centralės, prie kurios bus jungiamas komunikatorius, instrukciją.

Reikalingas medžiagas galite užsisakyti iš vietinio platintojo.

2. Komunikatoriaus maitinimas¶

2.1 Pagrindinis maitinimas¶

Komunikatorius turi būti maitinamas iš nuolatinės srovės šaltinio. Nenutrūkstamam sistemos maitinimui užtikrinti, prie komunikatoriaus dar turi būti prijungtas rezervinio maitinimo šaltinis – 12 V akumuliatorius.

2.2 Rezervinis maitinimas¶

Sutrikus sistemos maitinimui iš pagrindinio maitinimo šaltinio, bus formuojamas įvykio „Tinklo maitinimo dingimas“ pranešimas ir komunikatorius automatiškai persijungs sistemą maitinti iš rezervinio 12 V akumuliatoriaus. Akumuliatoriaus įtampai sumažėjus iki 11,5 V, bus formuojamas įvykio „Žema baterijos įtampa“ pranešimas. Akumuliatorius bus atjungtas jei jis išsikraus žemiau 9,5 V. Atsiradus kintamos srovės tinklo įtampai, bus formuojamas „Tinklo maitinimo atsistatymas“ pranešimas ir automatiškai prasidės akumuliatoriaus įkrovimo procesas. Akumuliatoriaus įtampai atsistačius iki 12,6 V, bus formuojamas įvykio „Baterijos įtampos atsistatymas“ pranešimas.

2.3 Komunikatoriaus komplektas¶

3. Sistemos įrengimas¶

Komunikatoriaus plokštė sumontuota montavimo korpuse, kuriame jau yra nuolatinės srovės maitinimo šaltinis su įmontuotu 3,15 A saugikliu, taip pat yra vietos akumuliatoriui įdėti.

FIRECOM plokštės matmenys

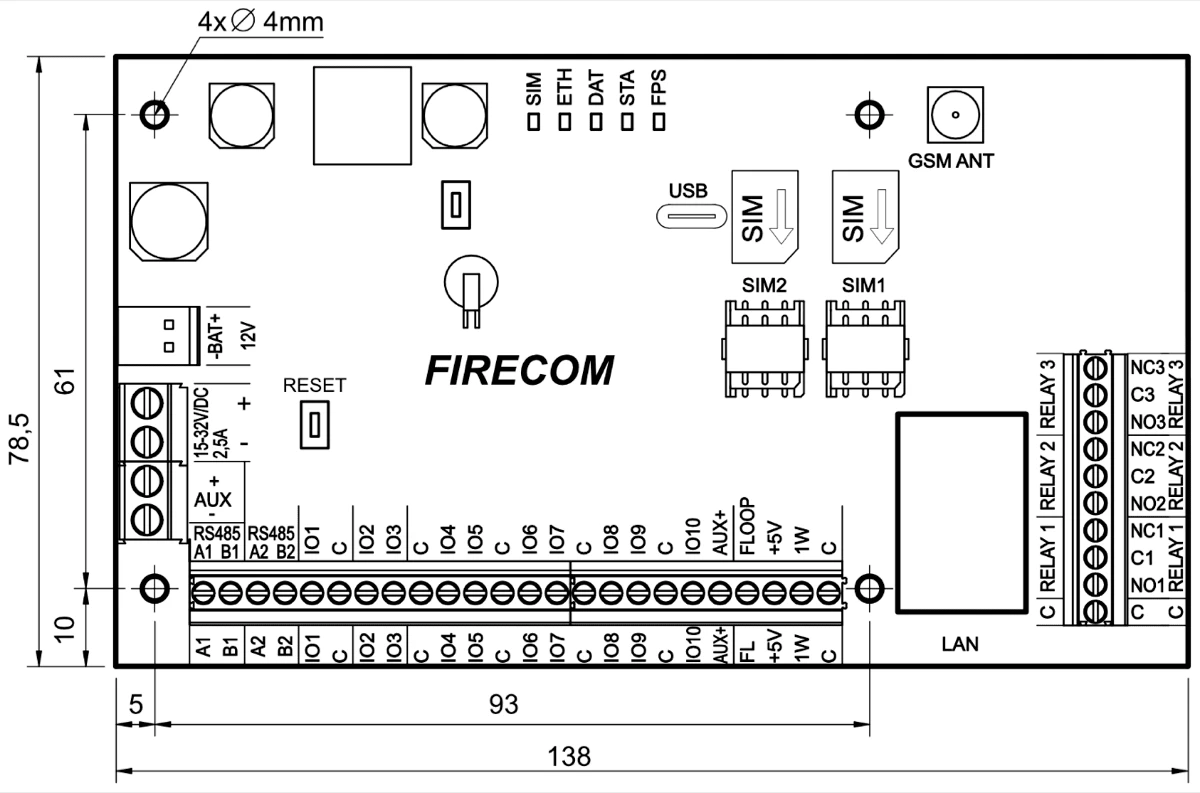

Paveikslėlyje pateiktos komunikatoriaus plokštės ir jos tvirtinimo kiaurymių matmenys (pateikta milimetrais), bei jų išdėstymas.

3.1 Prietaisų prijungimo eiliškumas¶

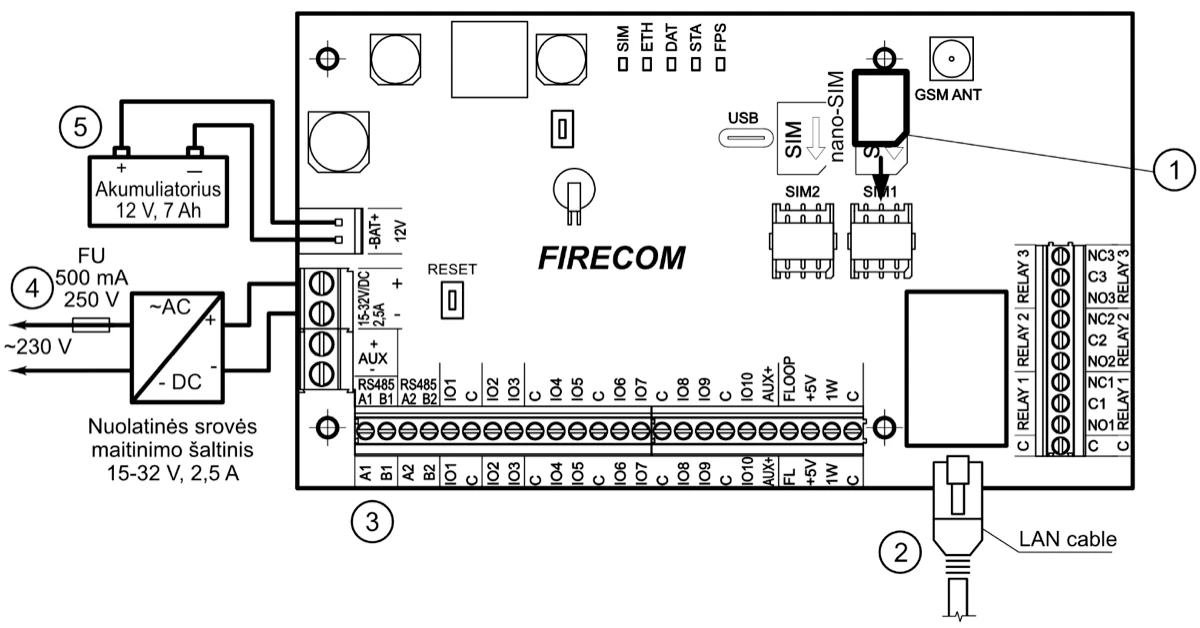

1. Jei naudojate SIM kortelę, į SIM kortelės laikiklį įdėkite prie mobiliojo tinklo jau priregistruotą SIM kortelę.

2. Jei naudojate LAN tinklą, prijunkite LAN kabelį.

3. Vadovaudamiesi pateiktomis schemomis prijunkite priešgaisrinės centralės PGM išėjimus, gaisro jutiklius, signalizatorius, valdomus įtaisus.

4. Prijunkite kintamosios srovės maitinimo laidus prie gnybtų.

5. Į montažinį korpusą įstatykite rezervinio maitinimo akumuliatorių. Jo gnybtus prijunkite prie komunikatoriaus rezervinio maitinimo šaltinio jungties BAT+ / BAT–.

3.2 Jutiklių jungimas¶

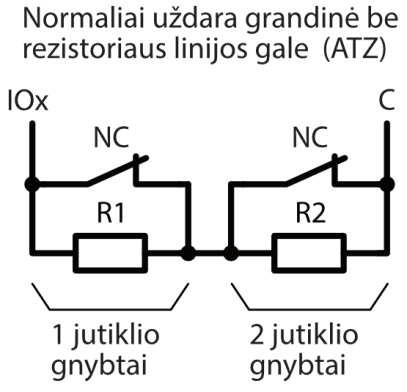

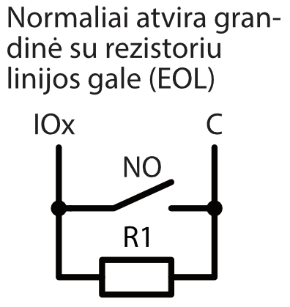

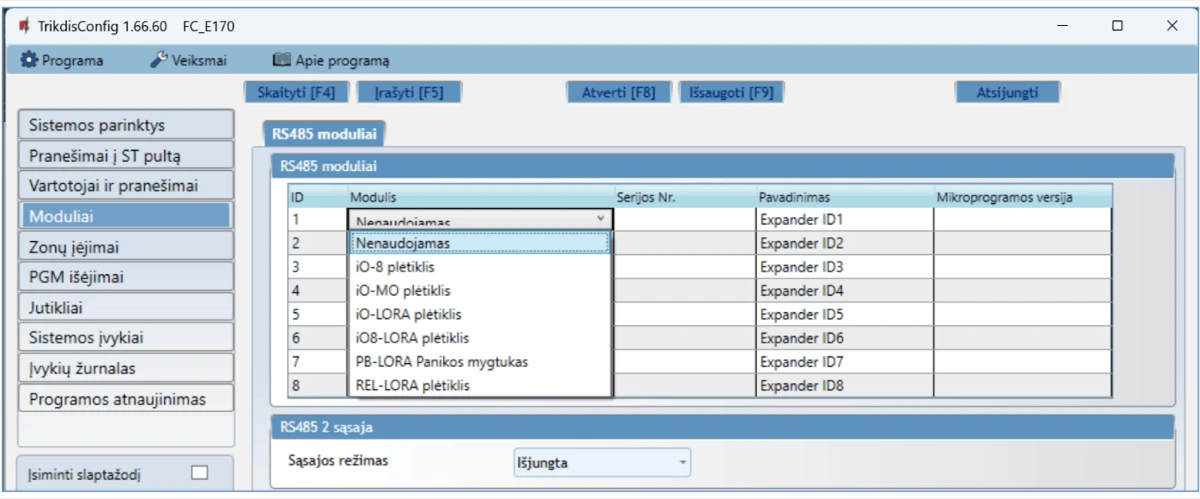

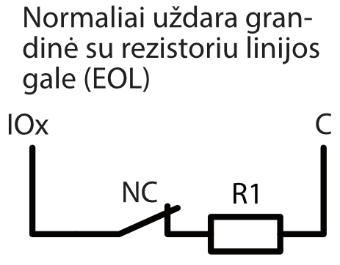

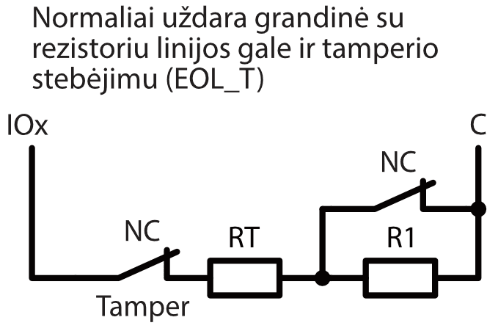

Komunikatoriaus plokštėje yra 10 kontaktų IO1–IO10 (įėjimai) jutiklių grandinėms prijungti. Panaudojus įėjimų plėtiklius (iO-8, iO-MO, iO-LORA, iO8-LORA), įėjimų skaičių galima padidinti iki 32. Bet kurį kontaktą galima nustatyti kaip įėjimą ir priskirti zonos atributus: grandinės tipą (NO, NC, EOL, EOL_T, ATZ, ATZ_T); jautrumą į trumpalaikius grandinės įvykius; (žr. 6.6 „Langas „Zonų įėjimai““).

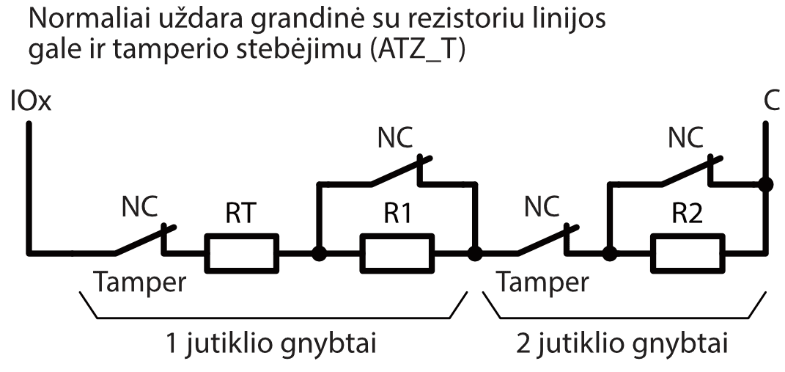

3.2.1 Jutiklių jungimo schemos.¶

3.3 Dūmų jutiklių jungimas¶

Dvilaidžių dūmų jutiklių prijungimo schemos.

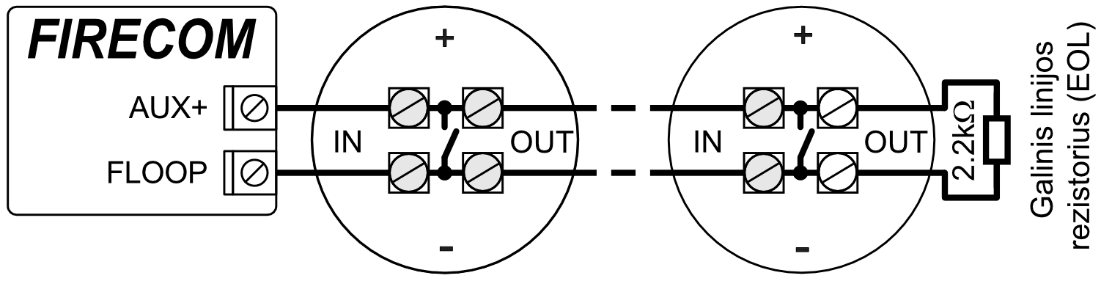

Dvilaidžių dūmų jutiklių prijungimo schema prie „FLOOP“ išėjimo. Kai yra naudojama šia jungimo schema, reikia lange „Zonų įėjimai“ nurodyti „Įėjimo“ tipą „Priešgaisrinis jutiklis (2laidis)“. Dūmų jutiklių aliarmo srovė turi būti didesnė nei 10 mA. Prie „FLOOP“ išvesties galima prijungti iki 8 dūmų jutiklių.

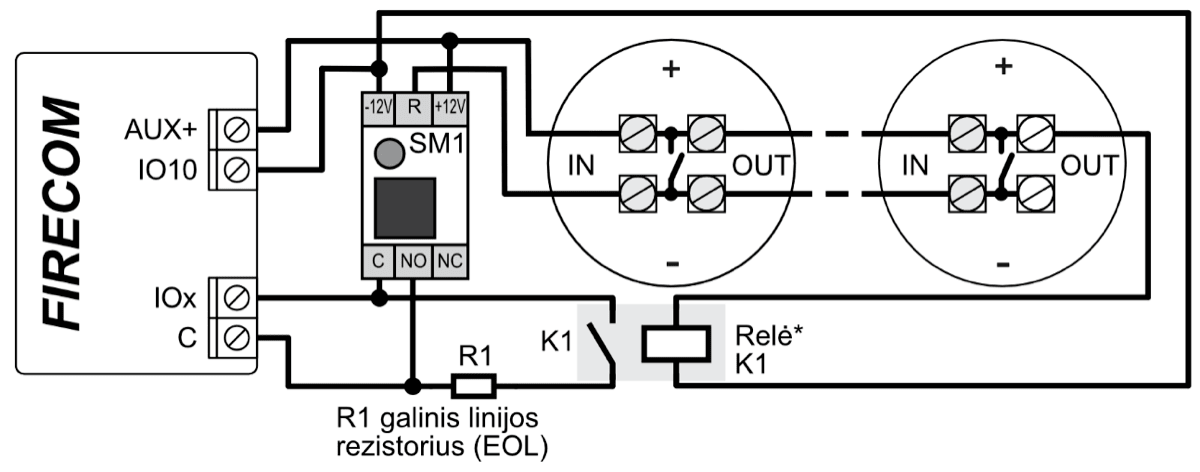

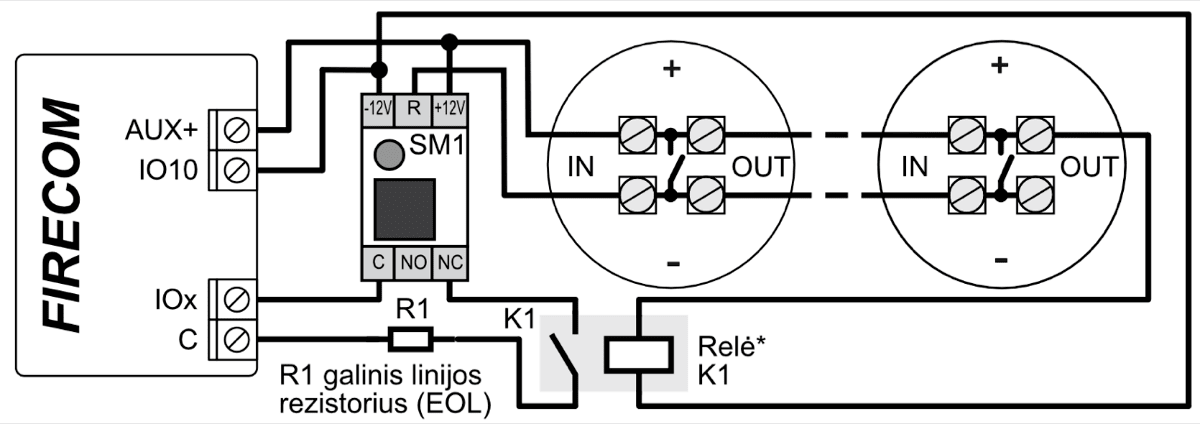

Dvilaidžių dūmų jutiklių su reliniu moduliu SM1 prijungimo schemos. Norint prie pasirinkto įėjimo prijungti dūmų jutiklio grandinę reikia aktyvuoti įėjimą (IOx) ir nustatyti grandinės tipą (NO, NC, EOL, EOL_T, ATZ, ATZ_T) (žr. 6.6 „Langas „Zonų įėjimai“). Jungiant dūmų jutiklio maitinimo grandinę prie PGM išėjimo (IO10), išėjimui turi būti su nustatyta funkcija „Gaisro jutiklių atstatymas“ (žr. 6.7 „Langas „PGM išėjimai““).

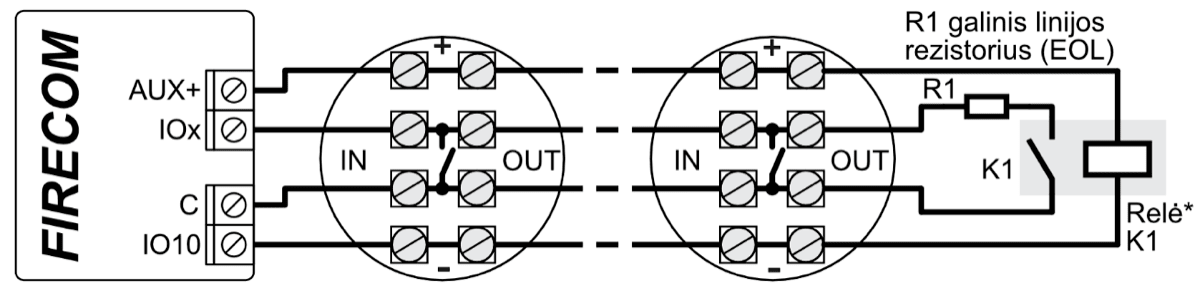

* Relė (K1) naudojama nutrūkusio laido ir nuimto gaisro detektoriaus aptikimui. Jei nenaudojate relės (K1), kontaktas K1 turi būti užtrumpintas.

Arba

Keturlaidžių dūmų jutiklių prijungimo schema.

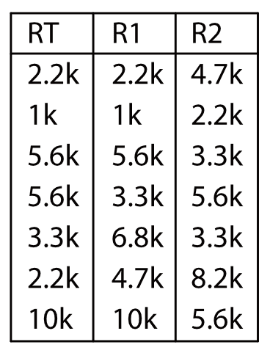

Norint prie pasirinkto įėjimo prijungti dūmų jutiklio grandinę reikia aktyvuoti įėjimą (IOx) ir nustatyti grandinės tipą (NO, NC, EOL, EOL_T, ATZ, ATZ_T) (žr. 6.6 „Langas „Zonų įėjimai“). Jungiant keturlaidžio dūmų jutiklio maitinimo grandinę prie PGM išėjimo (IO10), išėjimui turi būti su nustatyta funkcija „Gaisro jutiklių atstatymas“ (žr. 6.7 „Langas „PGM išėjimai““).

* Relė (K1) naudojama nutrūkusio laido ir nuimto gaisro detektoriaus aptikimui. Jei nenaudojate relės (K1), kontaktas K1 turi būti užtrumpintas.

3.4 Priešgaisrinės centralės ir komunikatoriaus jungimo schema¶

Jei norite stebėti priešgaisrinės centralės būseną, prijunkite atitinkamus jo išėjimus prie FIRECOM įėjimų. Priešgaisrinės centralės išėjimai (PGM1, PGM2, PGM3) turi būti sukonfigūruoti kaip centralės būsenos išėjimai (Aliarmas, Gedimas ir kt.).

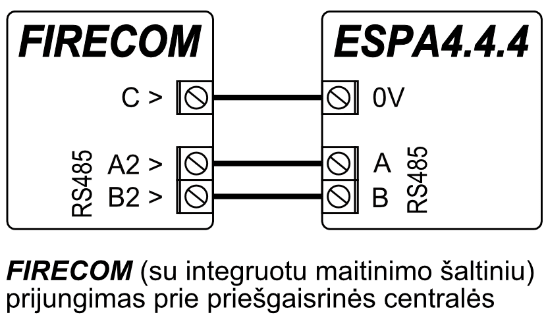

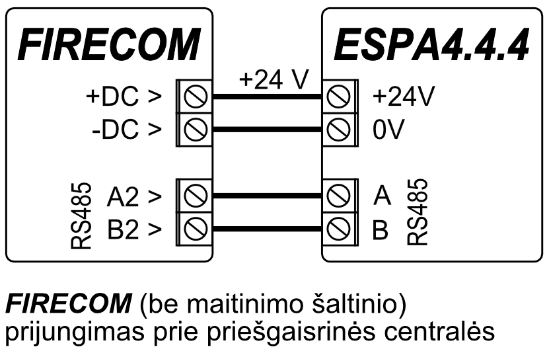

3.5 Priešgaisrinės centralės su protokolų ESPA4.4.4 prijungimo schema¶

FIRECOM komunikatoriaus nustatymai su TrikdisConfig jungiant su priešgaisrine centrale.

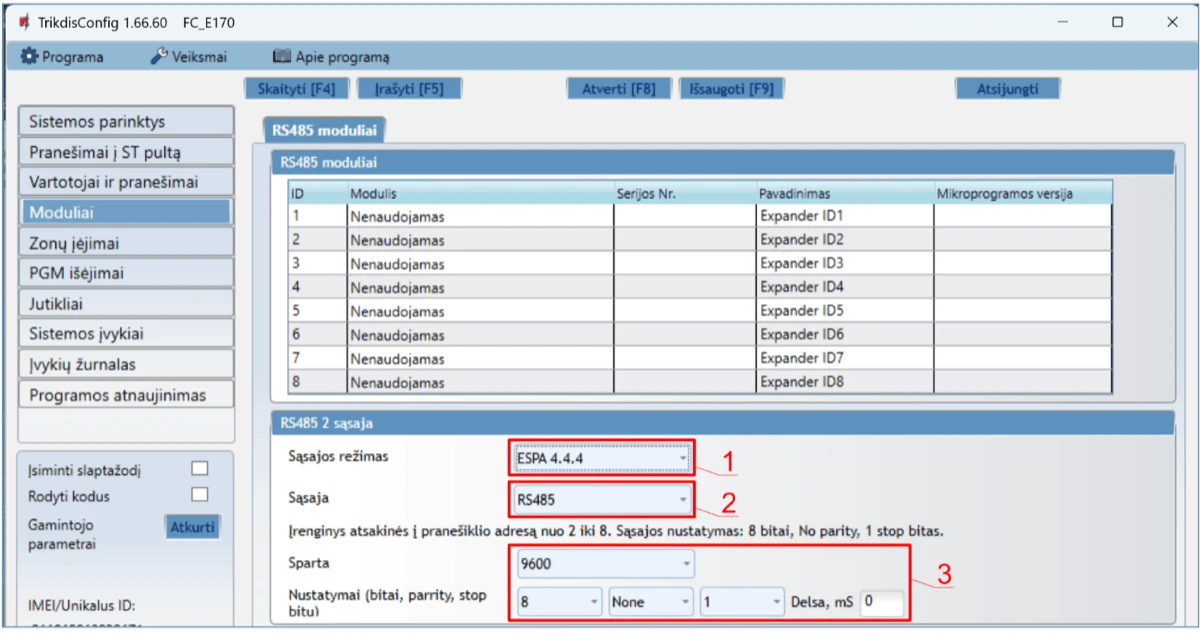

1. Pasirinkite „ESPA4.4.4“.

2. Pasirinkite sąsajos tipą.

3. FIRECOM komunikatoriaus ir gaisro centralės duomenų perdavimo parametrai turi būti vienodi.

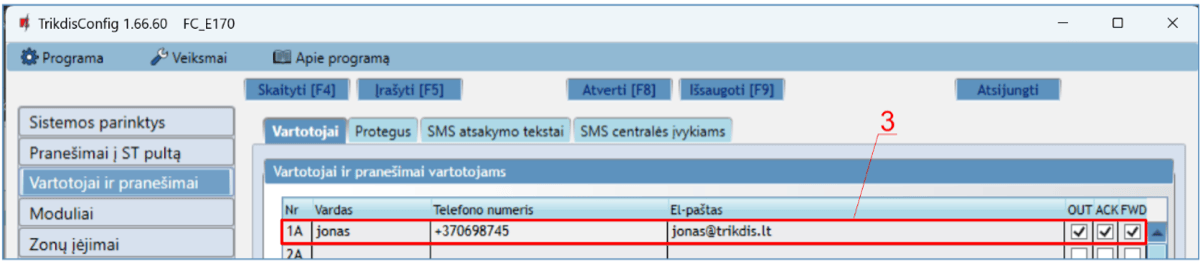

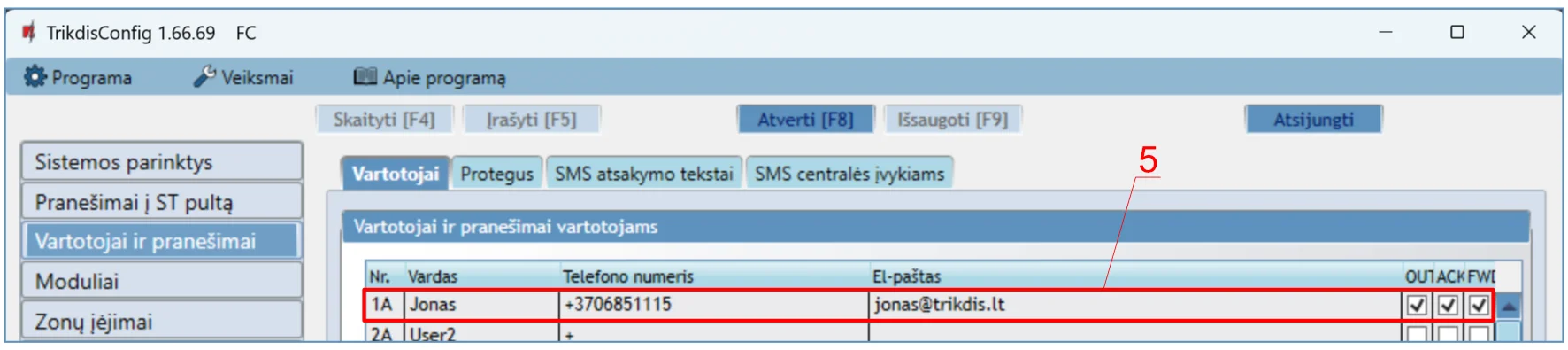

4. Įveskite vartotojų, kurie turėtų gauti žinutes iš FIRECOM, telefono numerius ir el. pašto adresus.

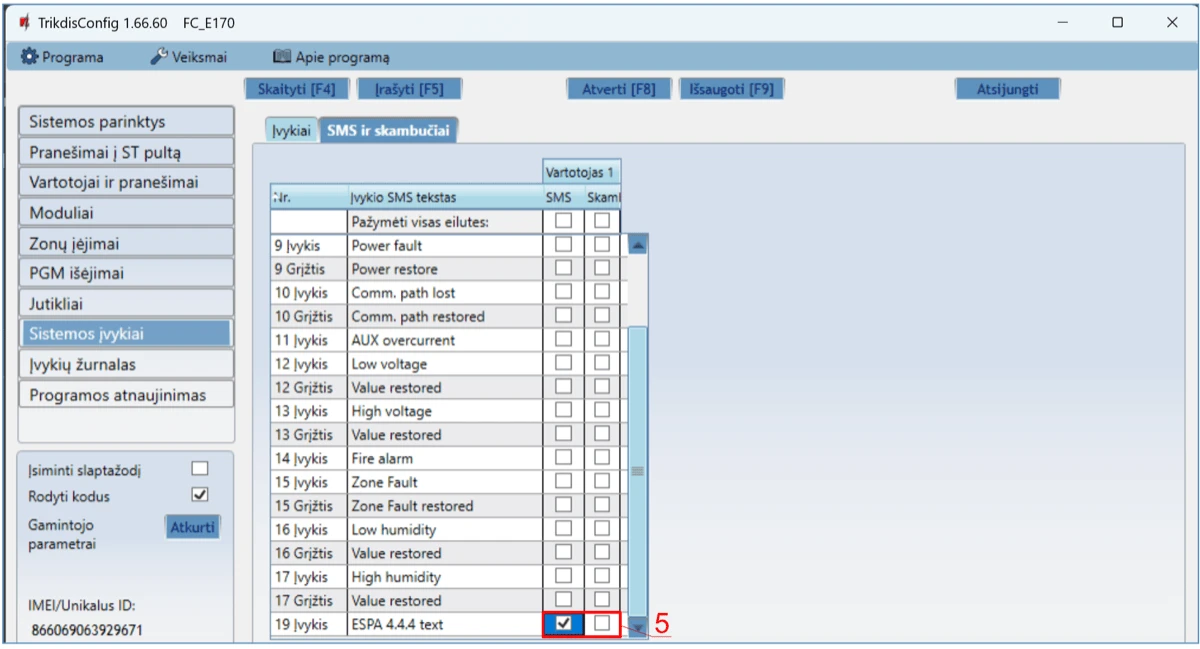

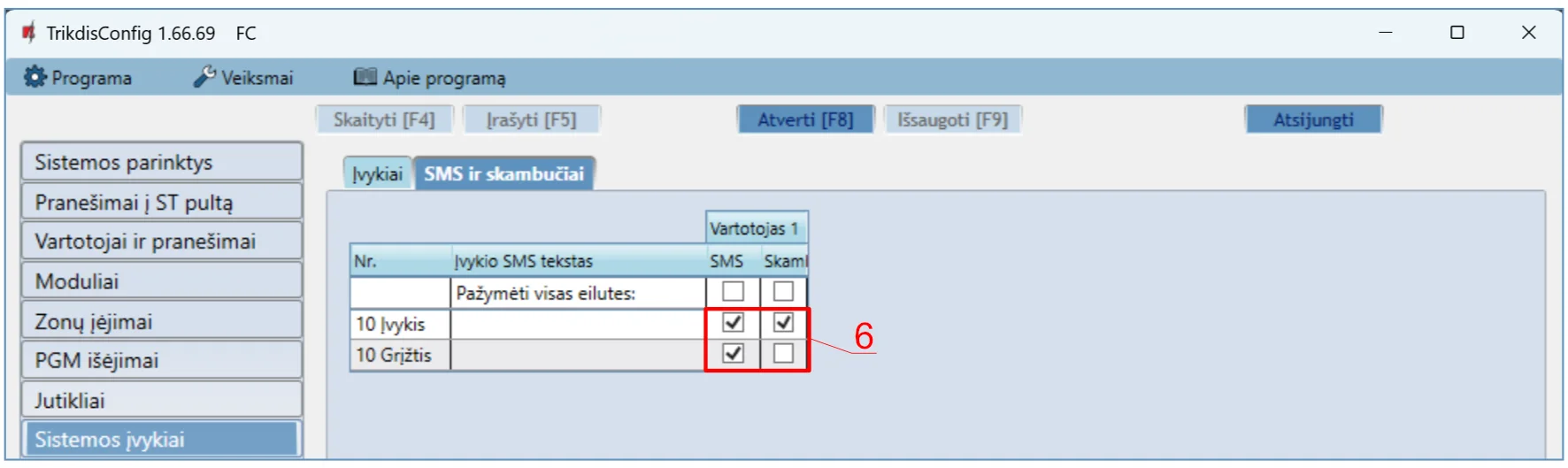

5. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite laukelį SMS (arba Skamb.).

6. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą. Įvykių pranešimai perduodami naudojant SIA DC-09 protokolą.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar FIRECOM pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į Protegus2.

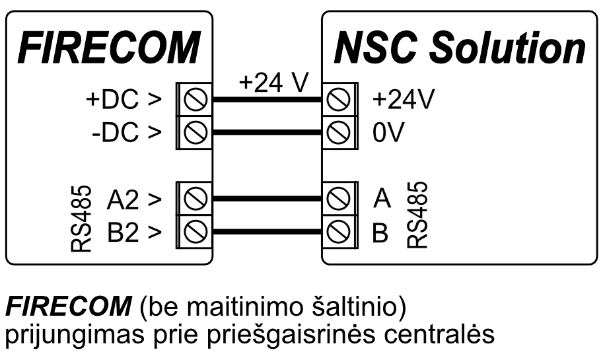

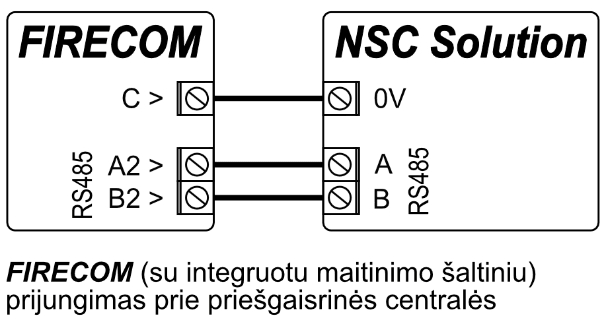

3.6 Priešgaisrinės centralės NSC Solution prijungimo schema¶

FIRECOM komunikatoriaus nustatymai su TrikdisConfig jungiant su NSC Solution priešgaisrine centrale.

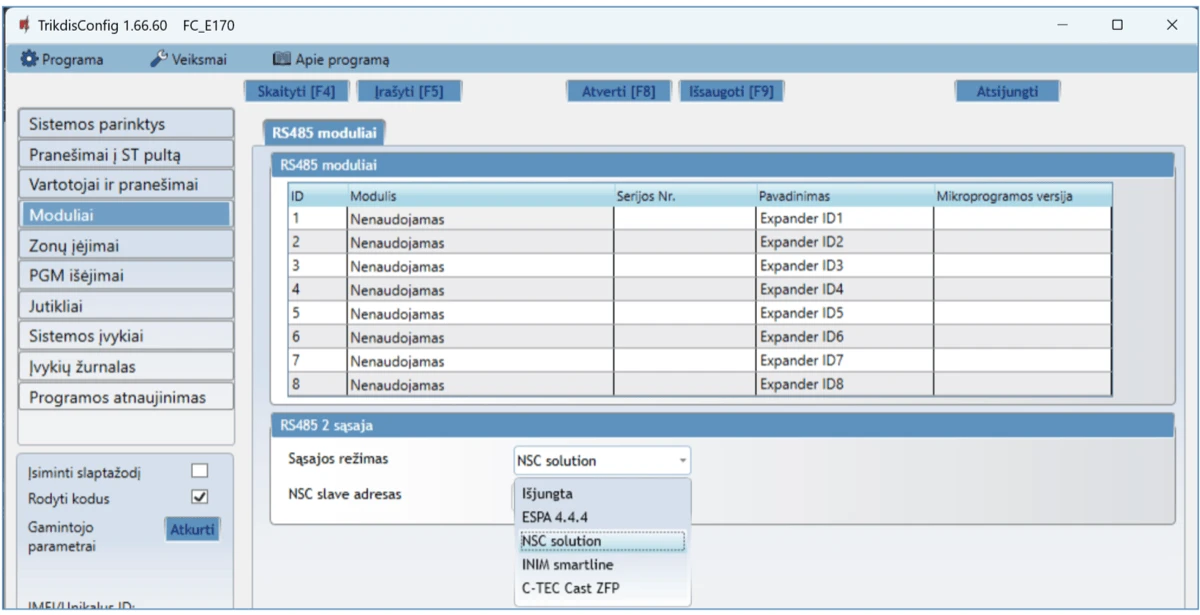

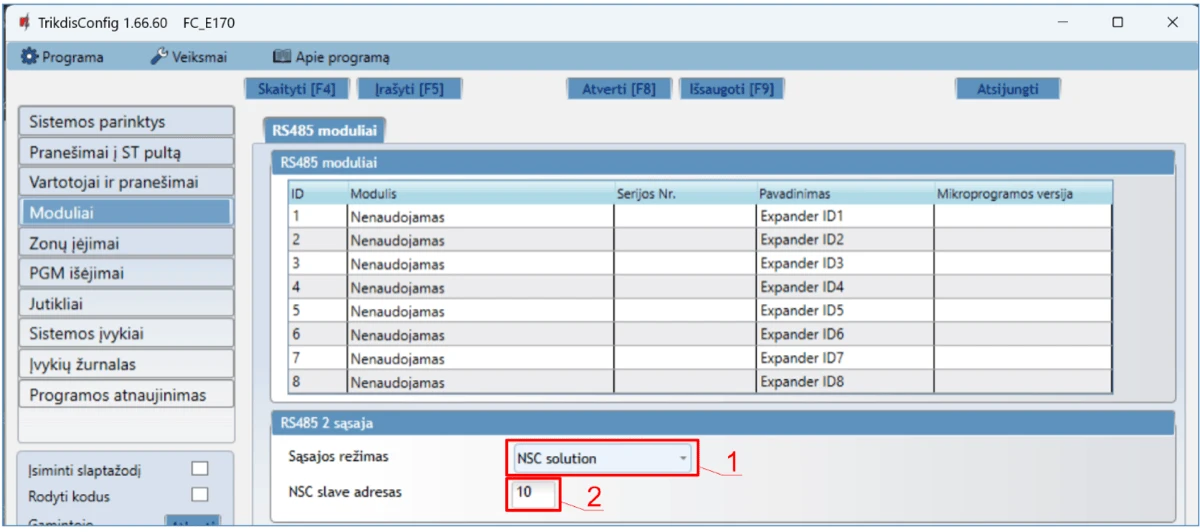

1. Pasirinkite „NSC solution“ priešgaisrinę centralę.

2. „NSC slave adresas“ neturėtų sutapti su prijungtų priešgaisrinės centralės modulių adresais.

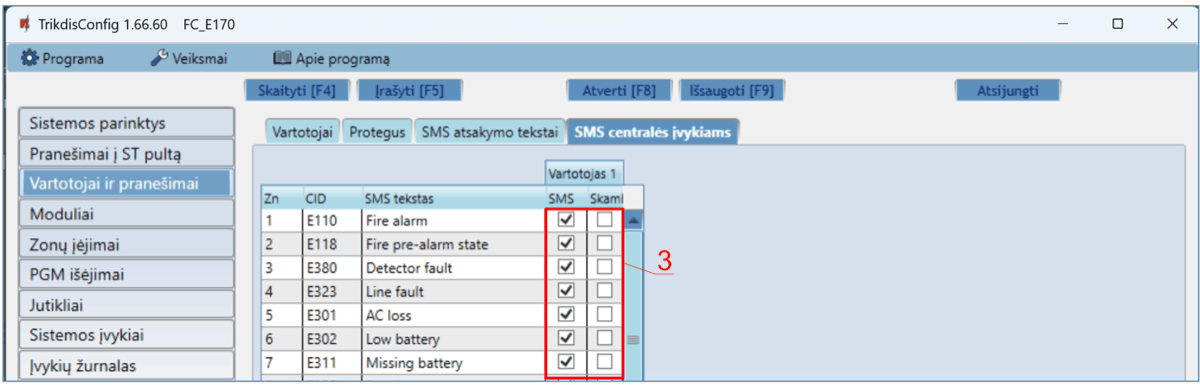

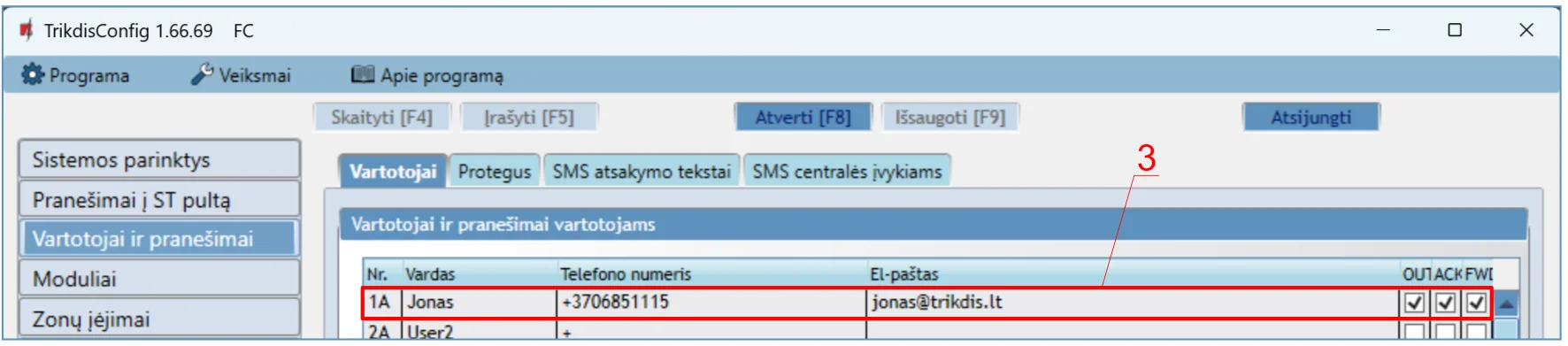

3. Įveskite vartotojų, kurie turėtų gauti žinutes iš FIRECOM, telefono numerius ir el. pašto adresus.

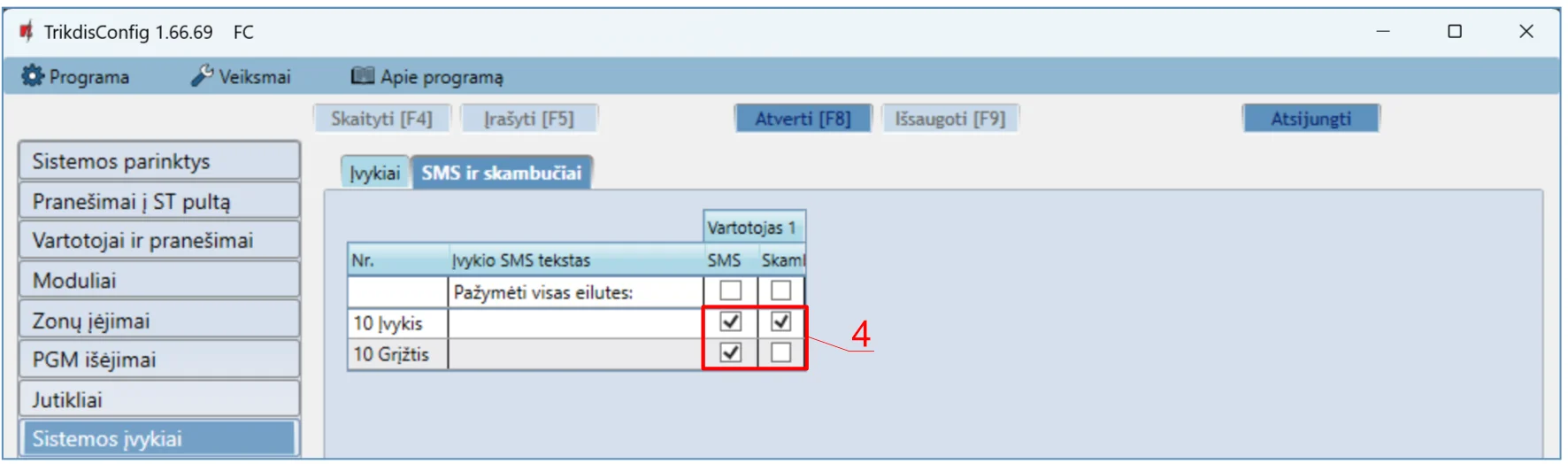

4. Vartotojai gaus SMS žinutes ir skambučius apie pažymėtus įvykius. CID stulpelyje galite pridėti papildomų CID įvykių kodų. Prie naujų kodų turite įvesti SMS žinučių tekstus. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite „SMS“ (arba „Skamb.“) laukelį.

5. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą.

Sukonfigūravus komunikatorių FIRECOM, įjunkite priešgaisrinės centralės maitinimą. Palaukite, kol bus įkelta priešgaisrinės centralės programinė įranga. Centralėje būtina nuskaityti modulius, prijungtus prie RS485 magistralės. Priešgaisrinėje centralėje paspauskite: PROG.>INSTALLER>(įveskite instaliuotojo kodą) 00000 OK>(pasirinkite) SETTINGS>ENTER>(pasirinkite) SCAN RS485>ENTER. Palaukite, kol nuskaitymas bus baigtas. Grįžkite į pagrindinį ekraną du kartus paspausdami „CANCEL“.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar FIRECOM pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į Protegus2.

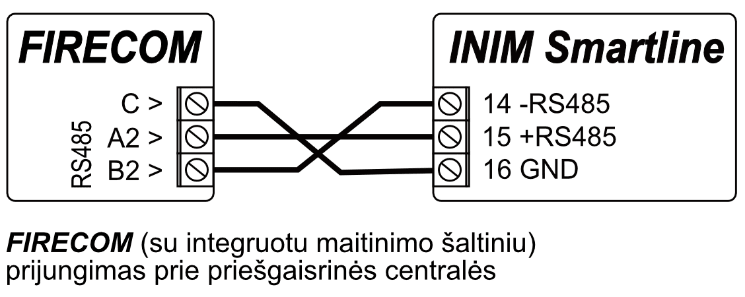

3.7 Priešgaisrinės centralės INIM SMARTLINE prijungimo schema¶

INIM Smartline centralei reikia nustatyti „Slave“ režimą, kai ji prijungta prie komunikatoriaus per RS485 sąsają.

FIRECOM komunikatoriaus nustatymai su TrikdisConfig jungiant su INIM SMARTLINE priešgaisrine centrale.

1. Pasirinkite Inim Smartline priešgaisrine centrale.

2. Įveskite vartotojų, kurie turėtų gauti žinutes iš FIRECOM, telefono numerius ir el. pašto adresus.

3. Vartotojai gaus SMS žinutes ir skambučius apie pažymėtus įvykius. CID stulpelyje galite pridėti papildomų CID įvykių kodų. Prie naujų kodų turite įvesti SMS žinučių tekstus. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite „SMS“ (arba „Skamb.“) laukelį.

4. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar FIRECOM pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į Protegus2.

3.8 Priešgaisrinės centralės C-TEC Cast ZFP prijungimo schema¶

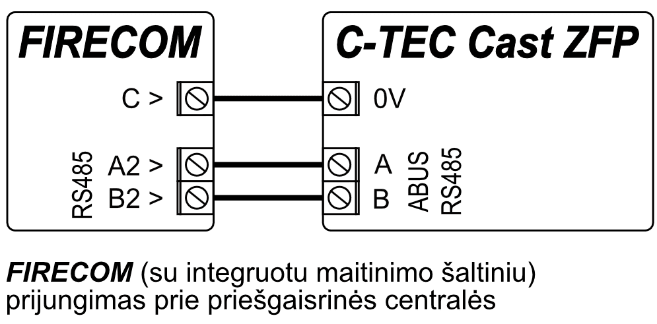

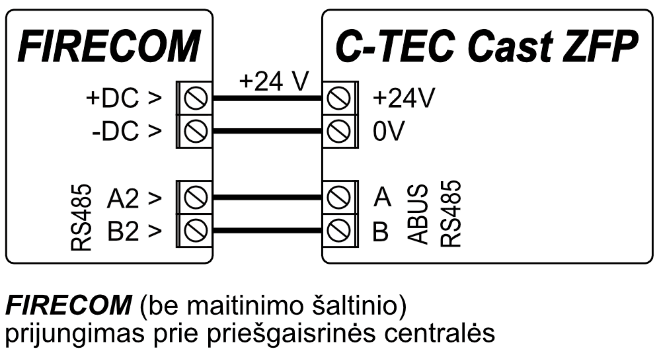

FIRECOM komunikatoriaus nustatymai su TrikdisConfig jungiant su C-TEC Cast ZFP priešgaisrine centrale.

1. Pasirinkite C-TEC Cast ZFP priešgaisrine centrale.

2. Įveskite vartotojų, kurie turėtų gauti žinutes iš FIRECOM, telefono numerius ir el. pašto adresus.

3. Vartotojai gaus SMS žinutes ir skambučius apie pažymėtus įvykius. CID stulpelyje galite pridėti papildomų CID įvykių kodų. Prie naujų kodų turite įvesti SMS žinučių tekstus. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite „SMS“ (arba „Skamb.“) laukelį.

4. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą.

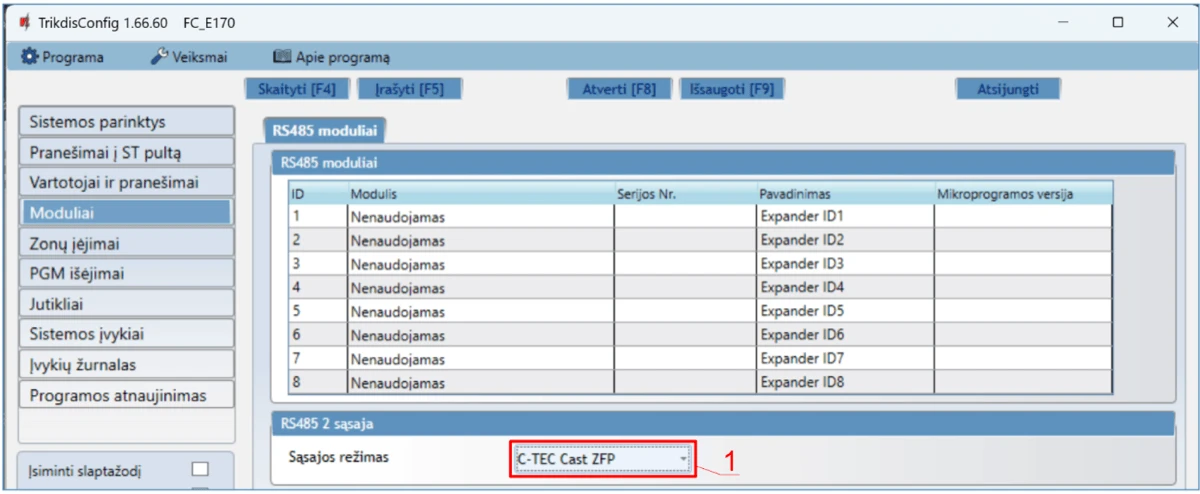

Įdiekite ZFPtools programą savo kompiuteryje. Paleiskite programą ZFPtools. Įjunkite priešgaisrinės centralės maitinimą. Palaukite, kol bus įkelta priešgaisrinės centralės programinė įranga. Prijunkite USB2.0 A-B kabelį tarp priešgaisrinės centralės ir kompiuterio.

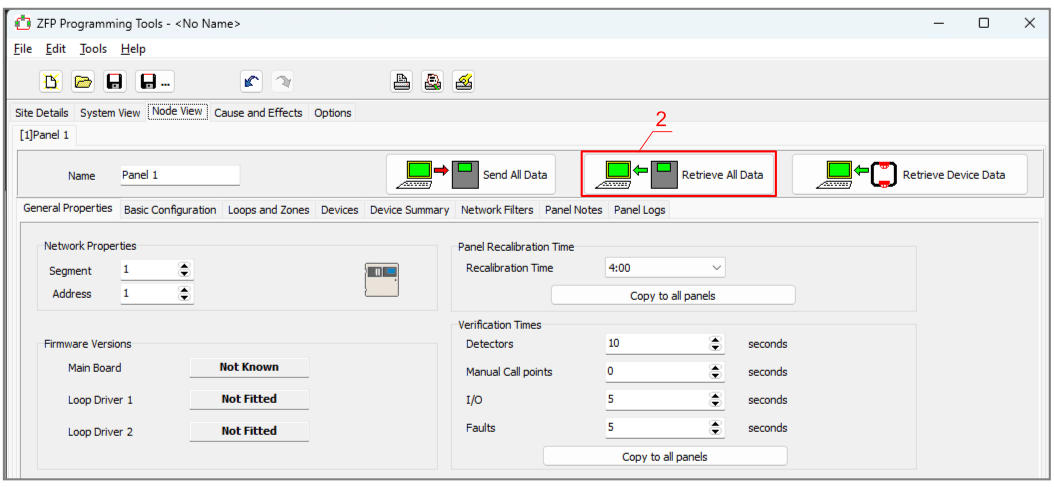

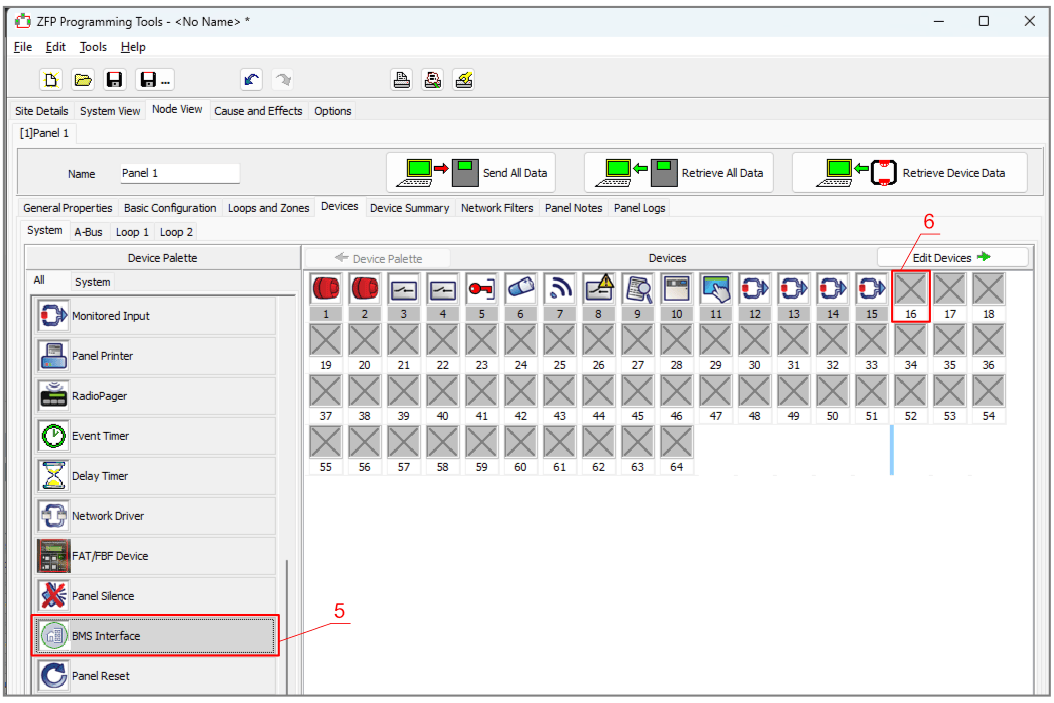

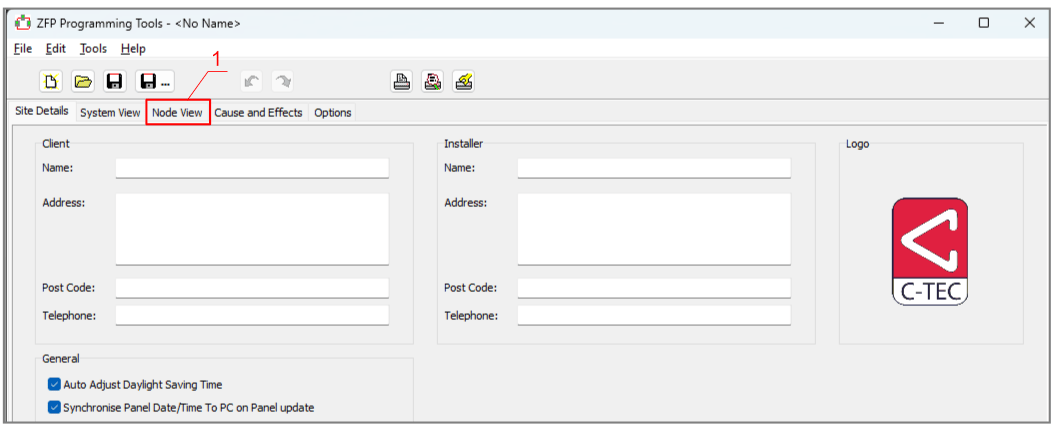

1. Atidarykite „Node View“ skirtuką.

2. Nuskaitykite priešgaisrinės centralės nustatymus.

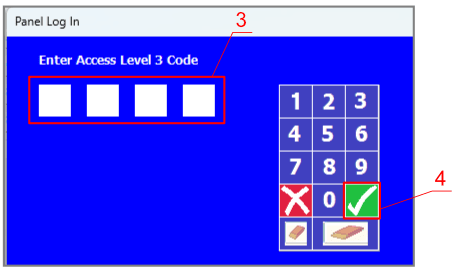

3. Įveskite kodą (gamyklinis kodas – 4444).

4. Spustelėkite „ОК“.

5. Pasirinkite „BMS Interface“.

6. Spustelėkite laisvą piktogramą.

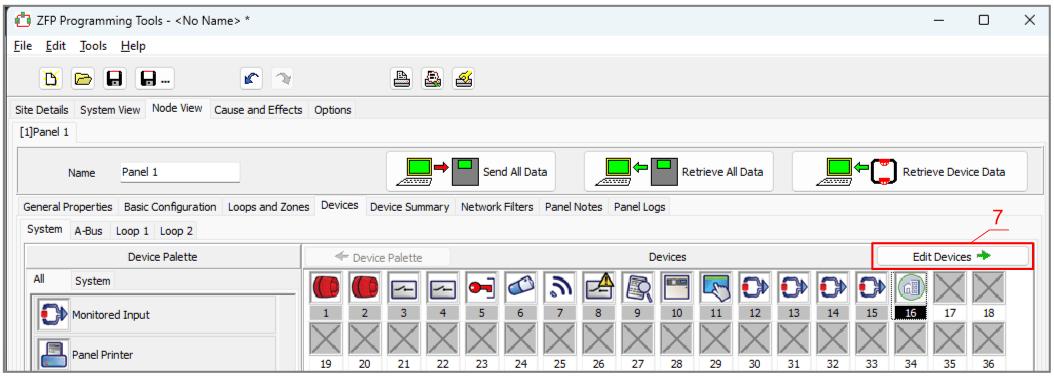

7. Spustelėkite „Edit Devices“.

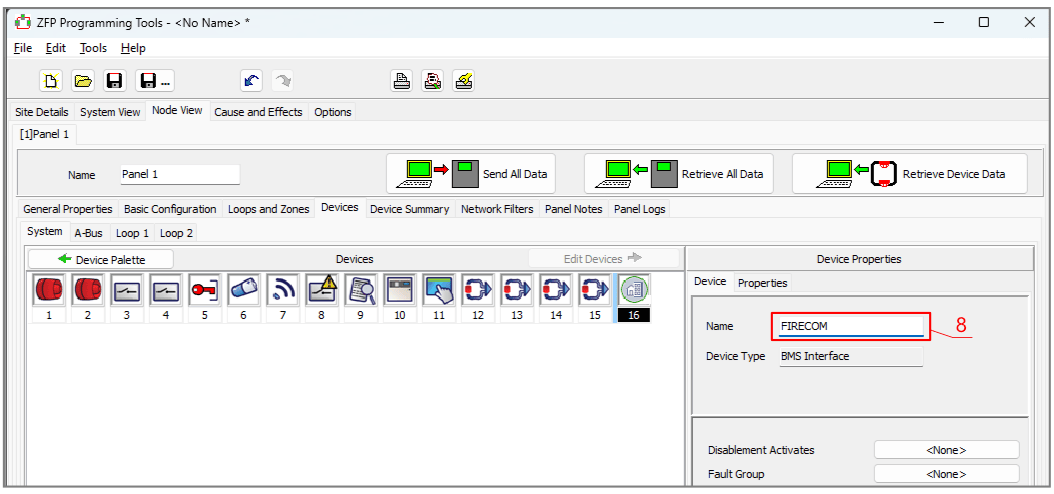

8. Skirtuke „Device“ įveskite sistemos pavadinimą.

9. Skirtuke „Properties“ įveskite sistemos pavadinimą.

10. Nurodykite „ABUS RS485“ sąsają, prie kurios prijungtas FIRECOM komunikatorius.

11. Nustatykite pranešimus.

12. Įrašykite nustatymus į priešgaisrinę centralę.

13. Įveskite kodą (gamyklinis kodas – 4444).

14. Spustelėkite „OK“.

Priešgaisrinė centralė užprogramuota. Atjunkite USB2.0 A-B kabelį nuo priešgaisrinės centralės.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar FIRECOM pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į Protegus2.

3.9 Priešgaisrinės centralės Polon-Alfa 3000 prijungimo schema¶

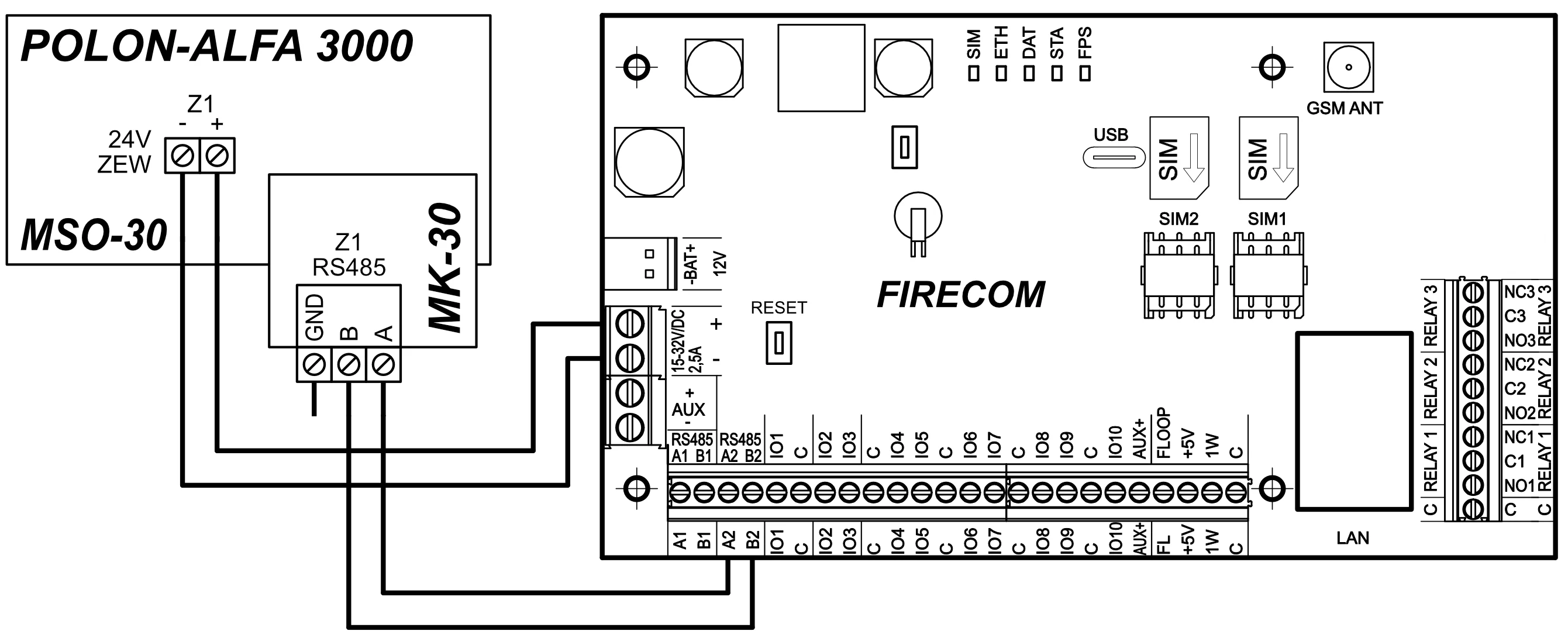

*FIRECOM* komunikatorius prijungtas prie POLON-ALFA 3000 centralės per RS485 magistralę.

*FIRECOM* komunikatoriaus nustatymai su *TrikdisConfig*.

1. Pasirinkite POLON-ALFA 3000.

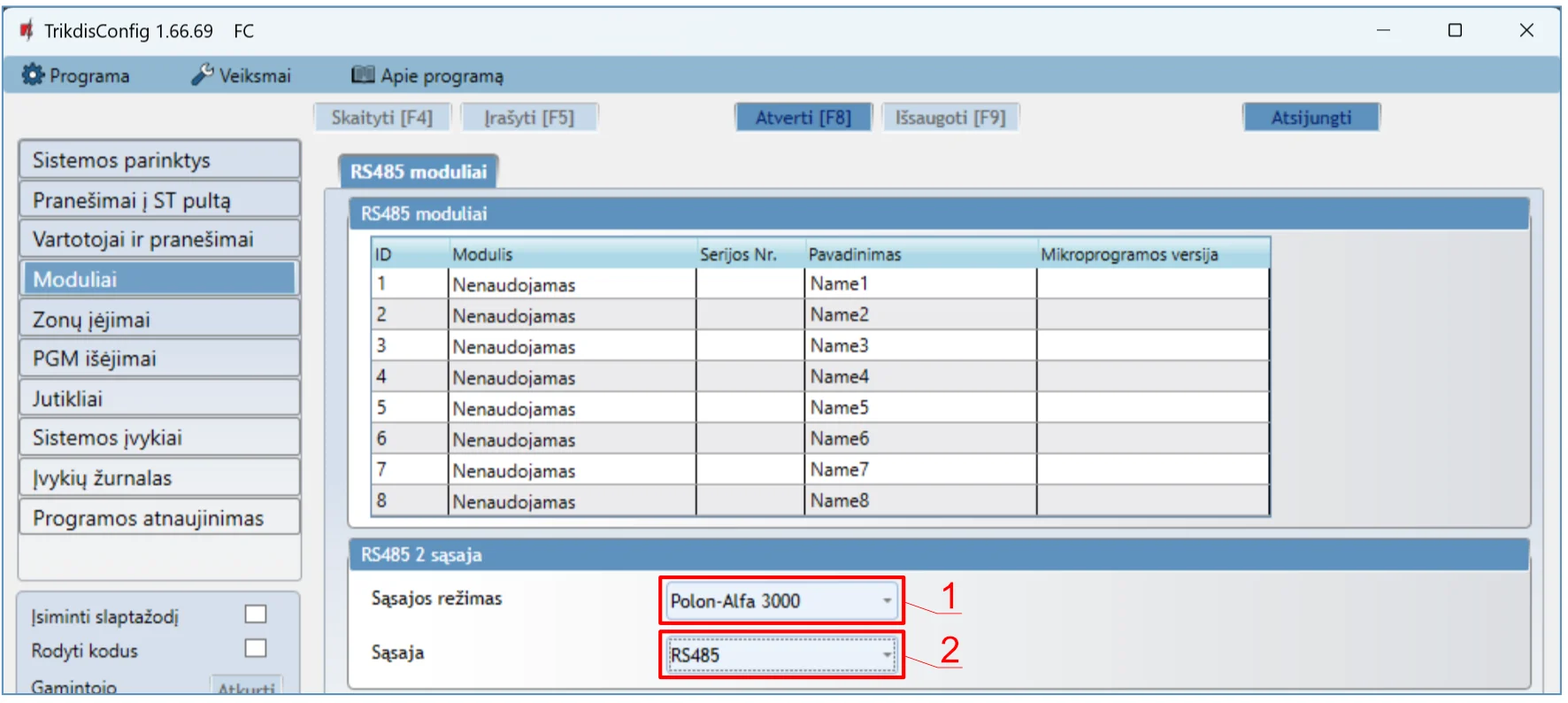

2. Pasirinkite ryšio tipą RS485.



3. Įveskite vartotojų, kurie turėtų gauti žinutes iš *FIRECOM*, telefono numerius ir el. pašto adresus.

4. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite laukelį SMS (arba Skamb.).

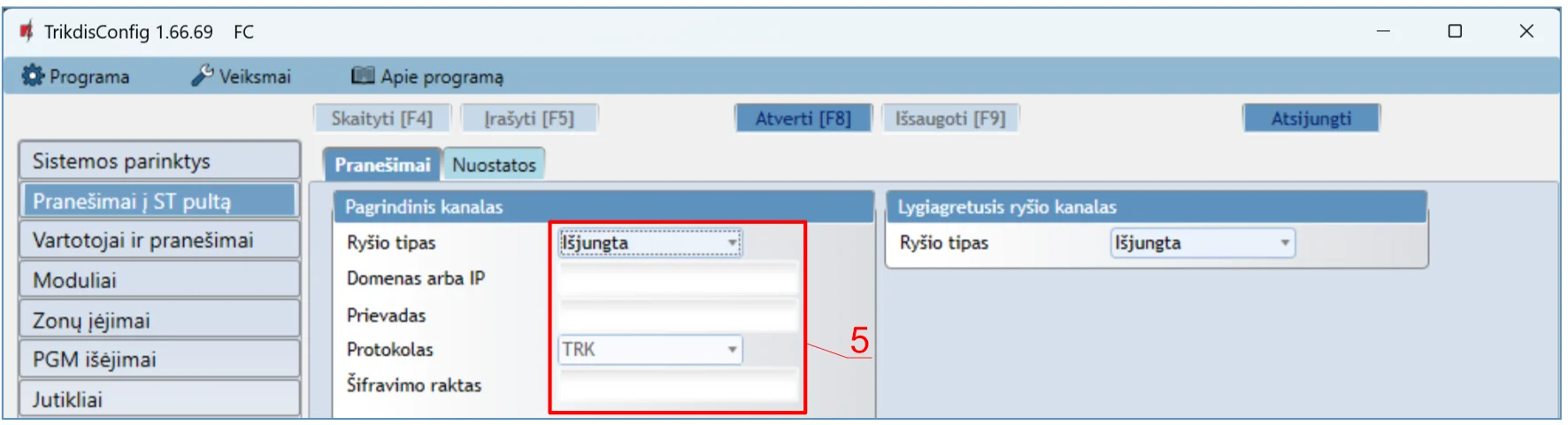

5. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą.

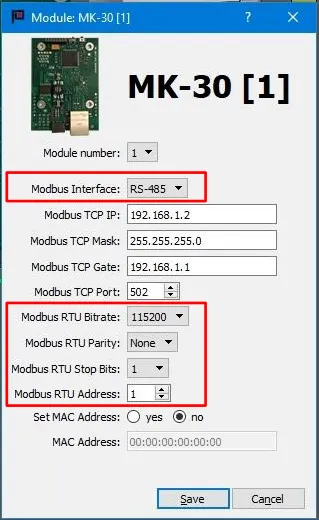

Polon-Alfa 3000 priešgaisrinės signalizacijos centralė su MK-30 moduliu turi būti sukonfigūruota naudojant Polon Studio programa, kad ji veiktu per „Modbus RTU“ (RS485) protokolą.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar *FIRECOM* pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į *Protegus2*.

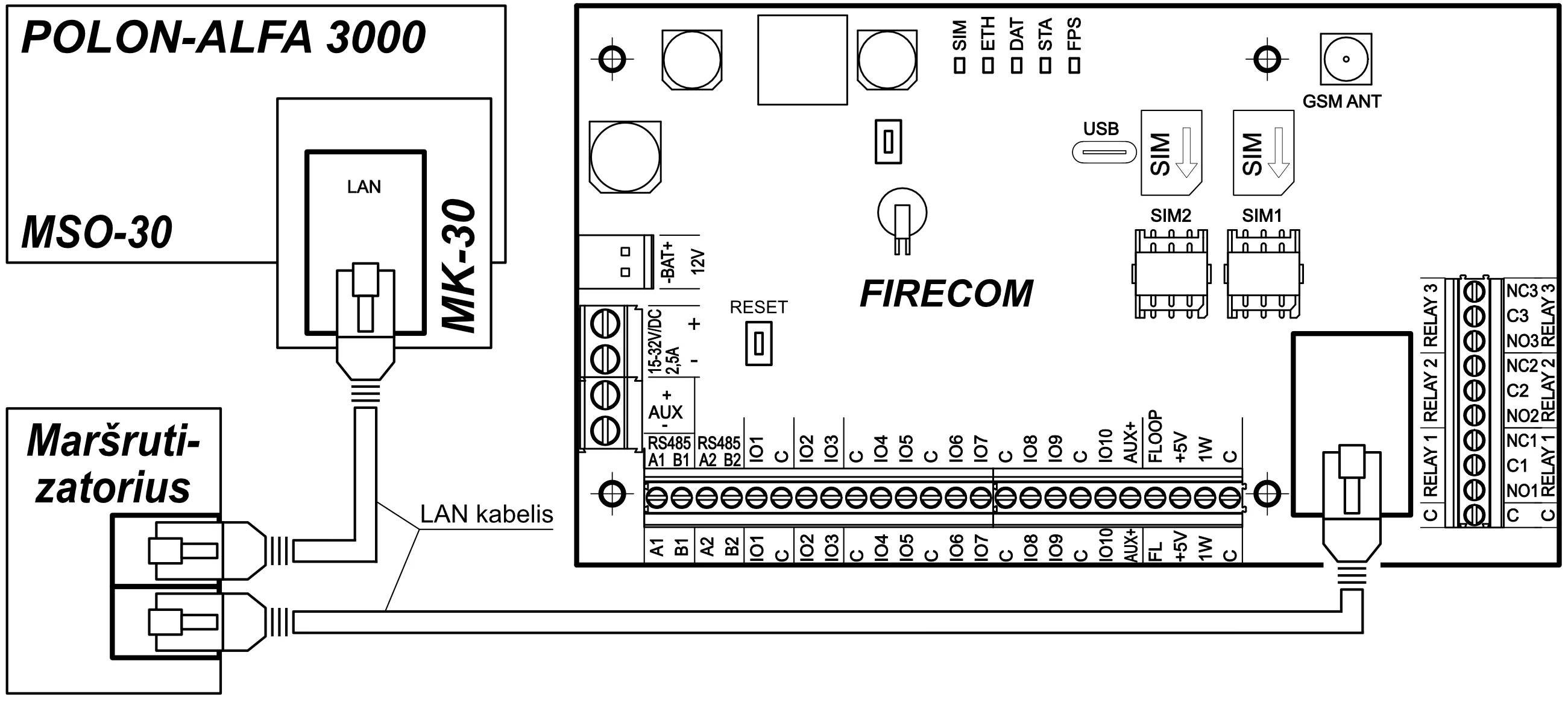

*FIRECOM* komunikatorius ir Polon-Alfa 3000 priešgaisrinės signalizacijos centralė prijungti prie to paties LAN tinklo.

*FIRECOM* komunikatoriaus nustatymai su *TrikdisConfig*.

1. Pasirinkite Polon-Alfa 3000.

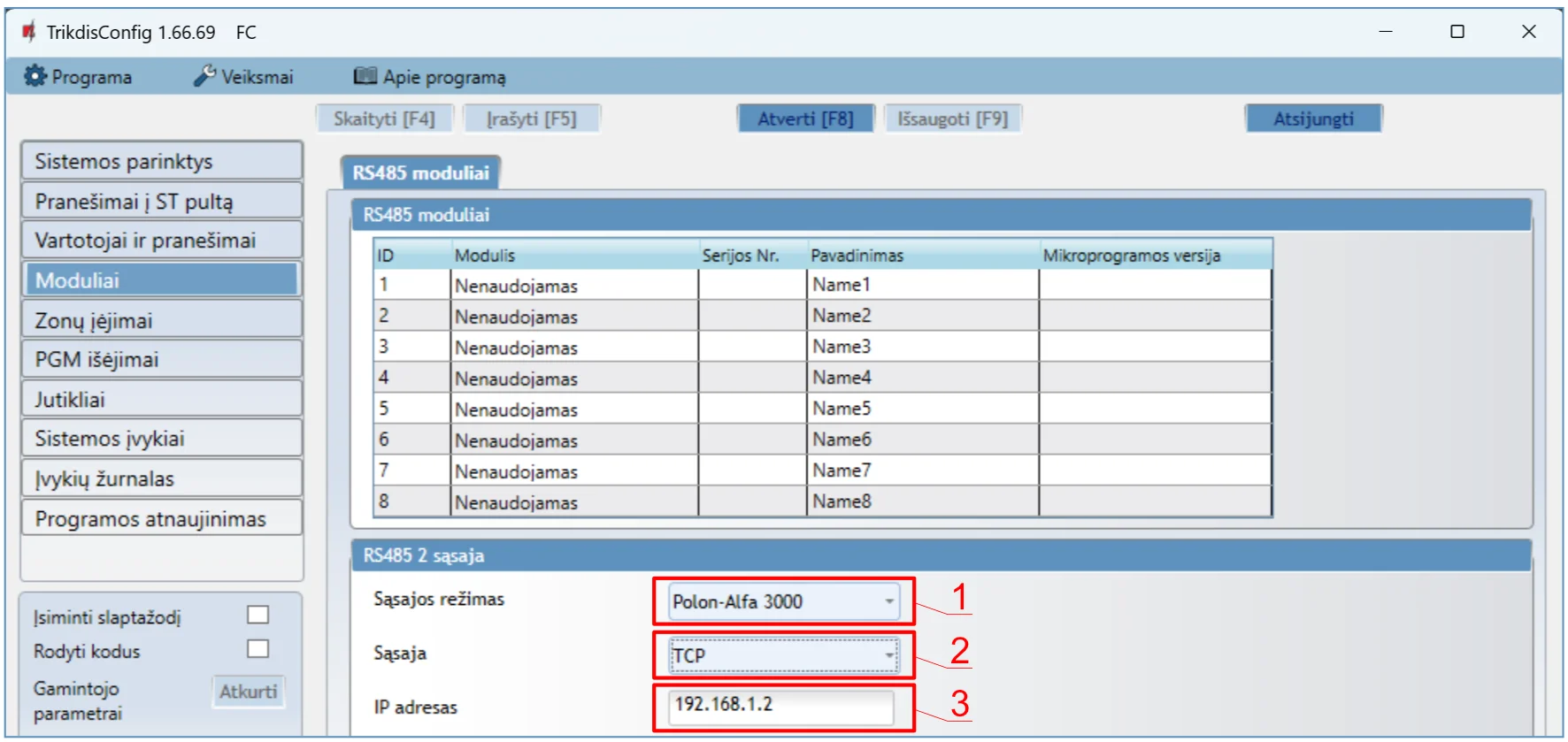

2. Pasirinkite ryšio tipą TCP.

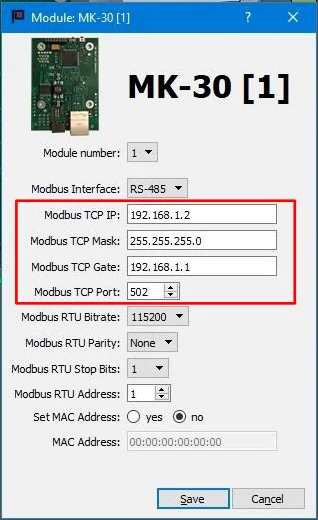

3. Įveskite Polon-Alfa 3000 priešgaisrinės centralės IP adresą.

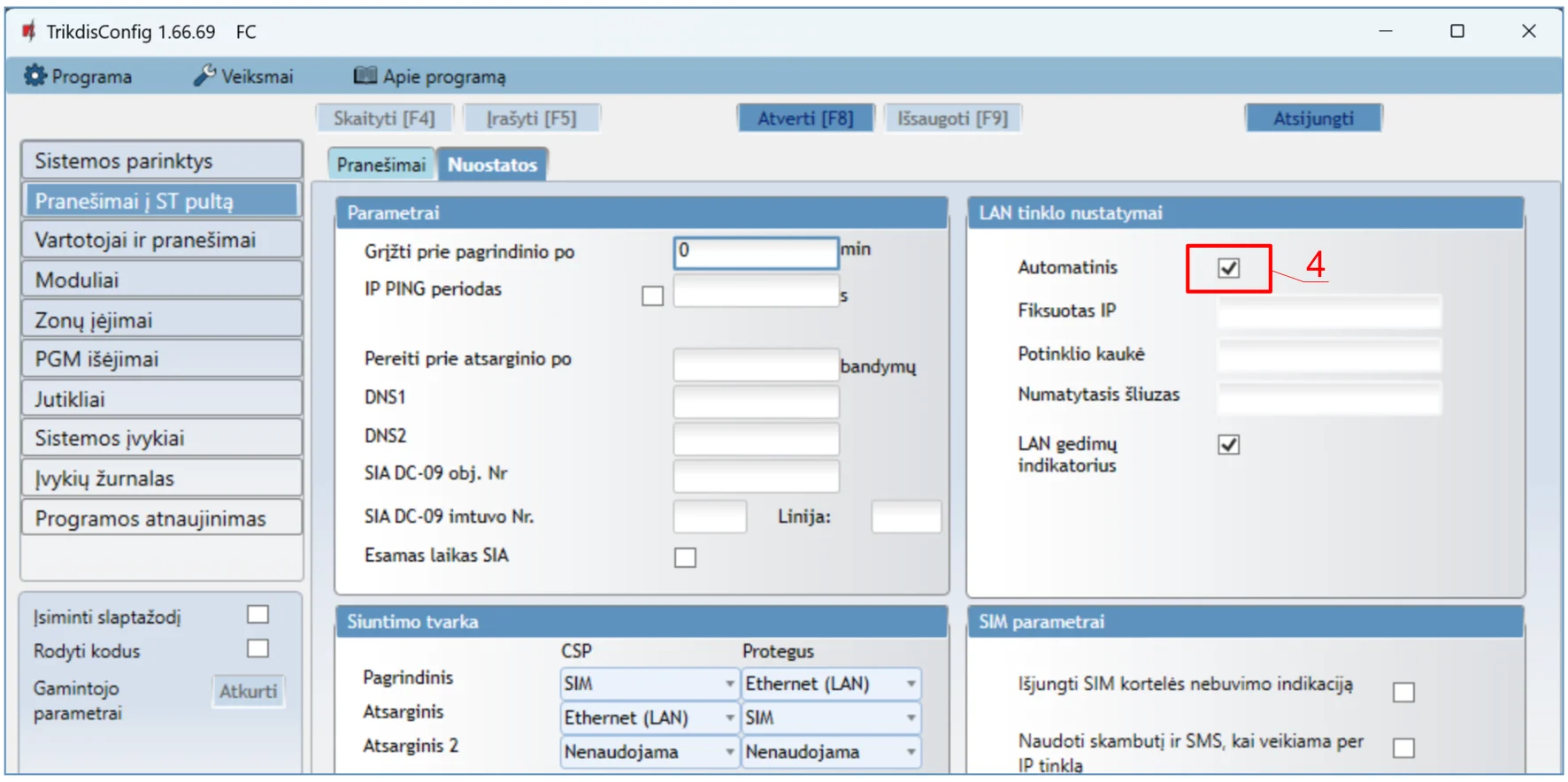

4. Pažymėkite langelį „Automatinis“ (automatinis registracijos režimas), kad komunikatorius *FIRECOM* automatiškai nuskaitytų tinklo nustatymus (potinklio kaukę, šliuzą) ir jam bus priskirtas IP adresas.



5. Įveskite vartotojų, kurie turėtų gauti žinutes iš *FIRECOM*, telefono numerius ir el. pašto adresus.

6. Jei norite, kad vartotojas gautų žinutes (arba skambučius) apie įvykius, pažymėkite laukelį SMS (arba Skamb.).

7. Sukonfigūruokite ryšio kanalą, jei pranešimai turi būti siunčiami į CSP imtuvą.

Polon-Alfa 3000 priešgaisrinės signalizacijos centralė su MK-30 moduliu turi būti sukonfigūruota naudojant Polon Studio programą, kad ji veiktu per LAN tinklą. LAN tinklo IP adresai turi būti įvesti pagal jūsų tinklo nustatymus.

Išbandykite sistemą. Aktyvuokite gaisro signalizaciją ir patikrinkite, ar *FIRECOM* pranešimai siunčiami į CSP (centrinį stebėjimo pultą) ir į *Protegus2*.

3.10 Temperatūros jutiklio prijungimo schema¶

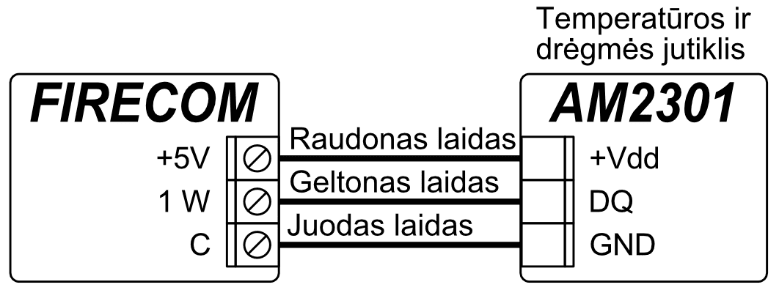

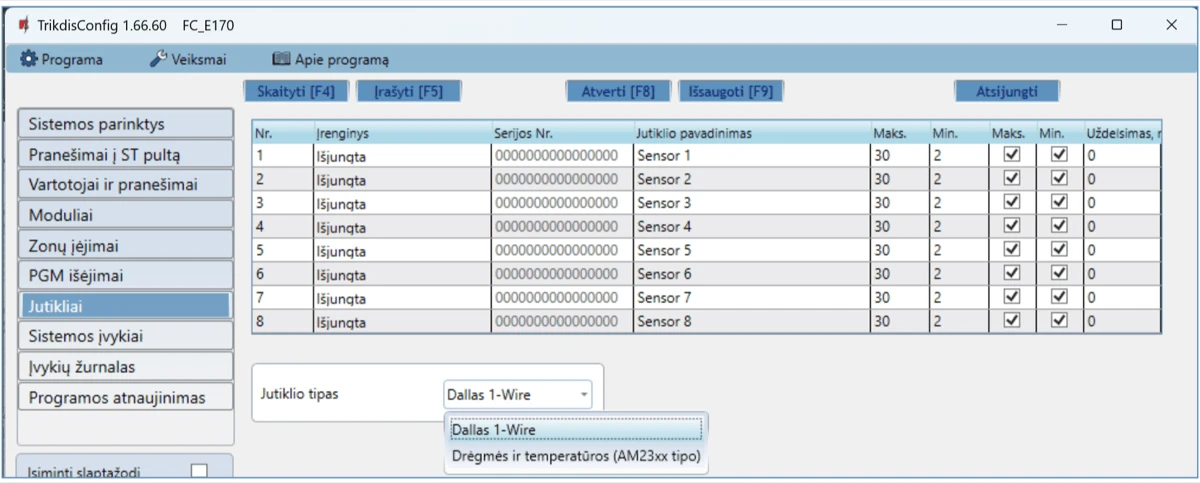

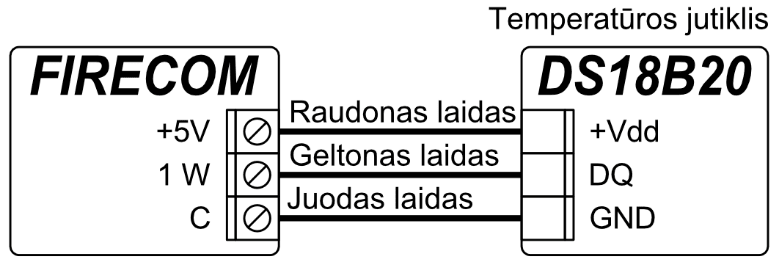

Temperatūros jutikliai jungiami pagal pateiktą schemą. Prie komunikatoriaus FIRECOM galima prijungti Maxim®/Dallas® DS18S20, DS18B20 temperatūros jutiklius (iki 8 vnt.) arba temperatūros ir drėgmės jutiklį AM2301 (1 vnt.). Jungiant temperatūros jutiklį laidu, ilgesniu nei 0,5 m, rekomenduojame naudoti vytos poros kabelį (UTP4x2x0,5 arba STP4x2x0,5). Plokštės gnybtas „+5V“ skirtas prie „1-Wire“ magistralės prijungtiems įrenginiams maitinti 5 V nuolatine įtampa. Leistina išėjimo srovė iki 0,2 A. Išėjimas apsaugotas nuo perkrovos. Viršijus leistiną srovę, maitinimas automatiškai atjungiamas. Komunikatorius prijungtus jutiklius automatiškai atpažįsta ir registruoja.

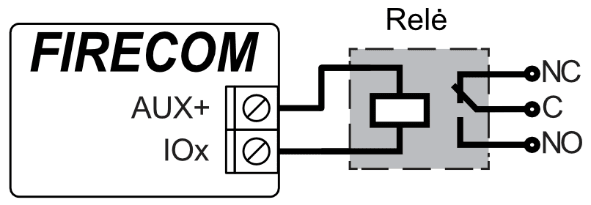

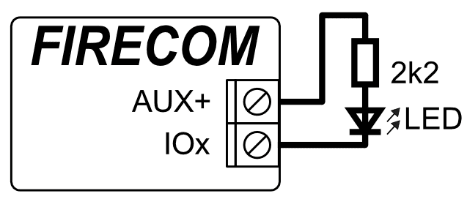

3.11 Relės, LED indikatoriaus prijungimo schemos¶

/

Nuotoliniu būdu su relės kontaktais galima valdyti (įjungti/išjungti) įvairius elektrinius prietaisus. Komunikatoriaus universaliam įėjimo/išėjimo (I/O) gnybtui turi būti nustatytas išėjimo (OUT) veikimo režimas ir priskirtas veikimo tipas „Nuotolinis valdymas“.

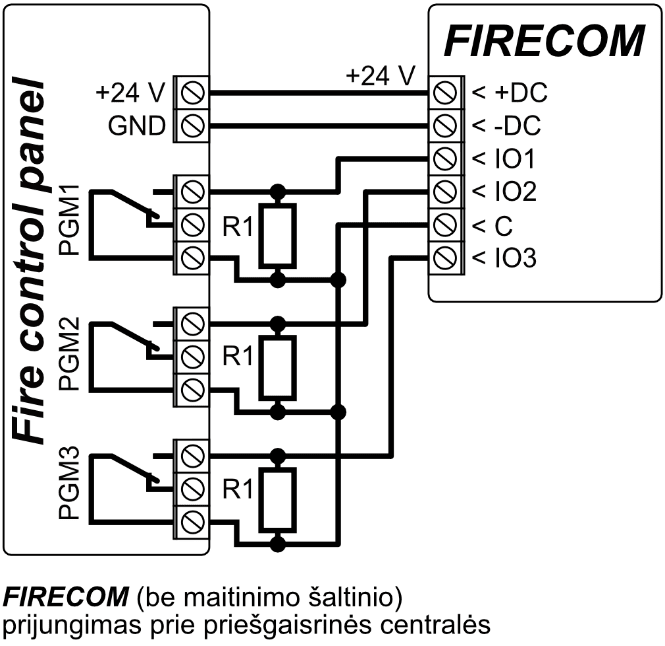

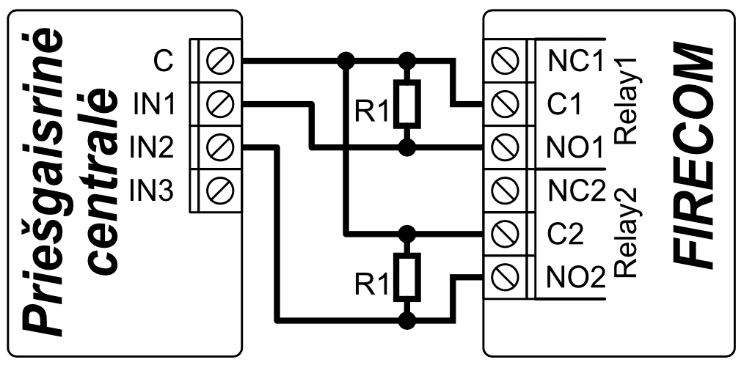

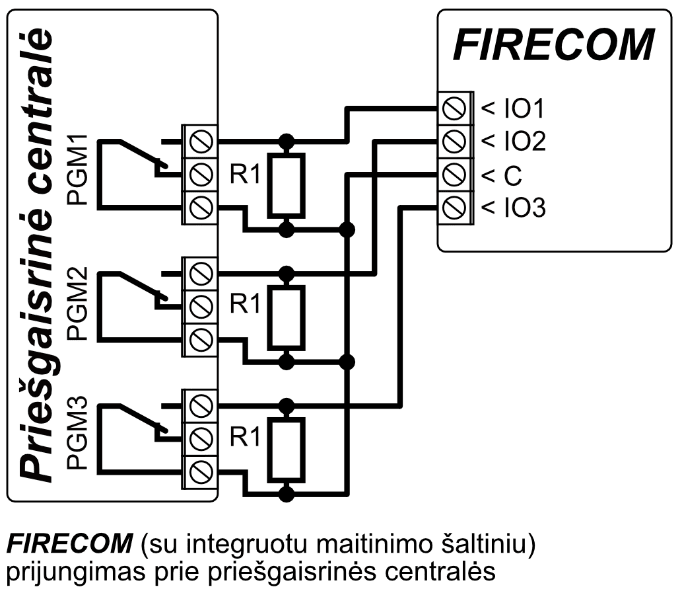

3.12 Priešgaisrinės centralės įėjimų ir komunikatoriaus jungimo schema¶

Pagal EN54 standartą gaisrinė centralė iš komunikatoriaus turi gauti informaciją apie ryšio su stebėjimo pultu gedimą, taip pat apie sėkmingą pranešimo gavimą į CSP. Prijunkite komunikatoriaus PGM išėjimus (pvz.: „Relay1“ ir „Relay2“) prie specialių gaisrinės centralės įėjimų. „Relay1“ PGM išėjimui turi būti nustatytas „Pulto kanalo sutrikimas“ režimas. „Relay2“ PGM išėjimui turi būti nustatytas „Patvirtinimas gautas“ režimas. „Relay1“ išėjimas aktyvuojamas kai dingsta ryšys su stebėjimo pultu. „Relay2“ išėjimas aktyvuojamas 5 sek. sėkmingai išsiuntus pranešimą stebėjimo pultui.

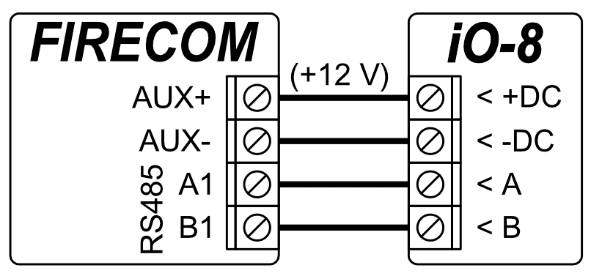

3.13 iO serijos išplėtimo modulių prijungimo schemos¶

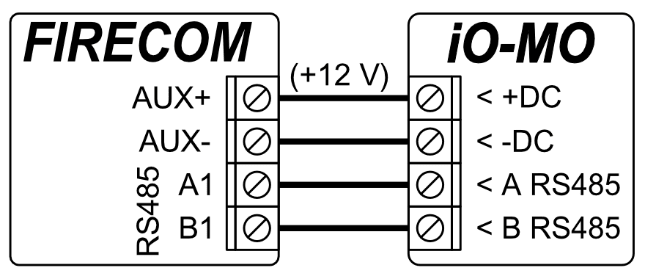

Jei reikia, kad komunikatorius FIRECOM turėtų daugiau įėjimų IN arba išėjimų OUT, prijunkite laidinį arba belaidį TRIKDIS iO serijos įėjimų ir išėjimų plėtiklį. FIRECOM konfigūravimas su plėtimo moduliais aprašytas p. 6.5. „Langas „Moduliai“.

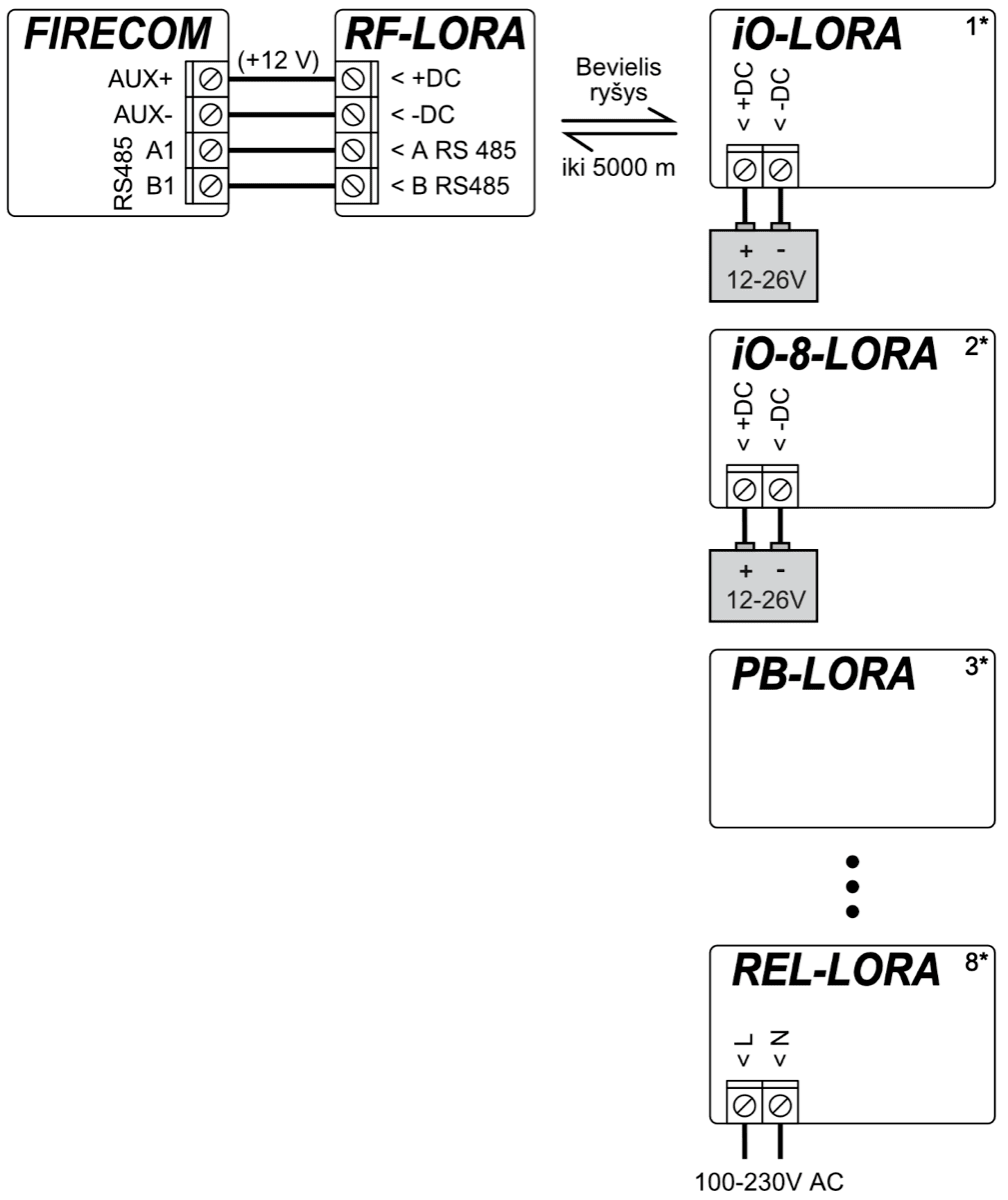

LORA plėtimo modulių prijungimo schema

3.14 Komunikatoriaus įjungimas¶

Norint įjungti komunikatorių, reikia įjungti jo maitinimo šaltinį. Jei komunikatorius veikia tinkamai, turi užsidegti ši FIRECOM šviesinė indikacija:

• Diodas „STA“ turi mirksėti žaliai (pakankama maitinimo įtampa);

• Diodas „SIM“ turi šviesti žaliai ir mirksėti geltonai, kai komunikatorius prisiregistravęs prie mobilaus ryšio tinklo; ir/arba „ETH“ indikatorius šviečia žaliai, kai komunikatorius yra prijungtas prie LAN tinklo.

4. Greitas konfigūravimas su programa TrikdisConfig¶

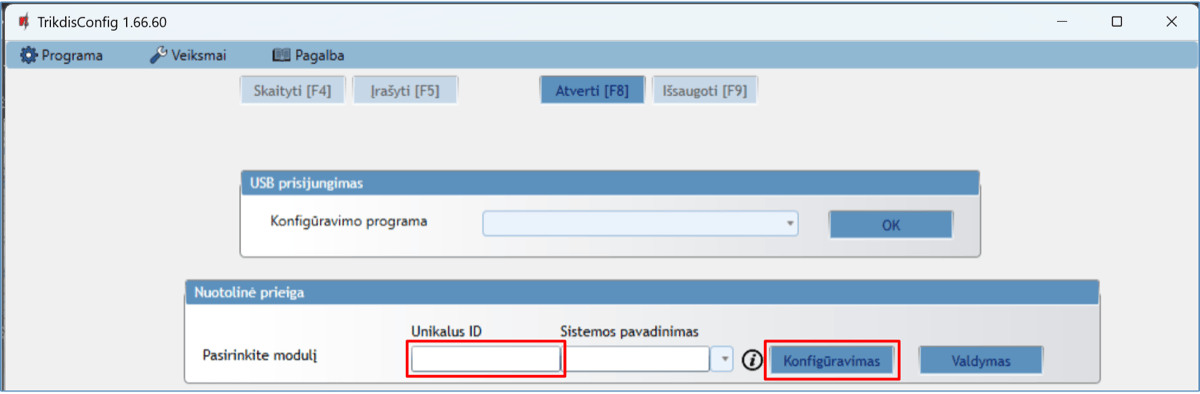

1. Parsisiųskite konfigūravimo programą TrikdisConfig iš www.trikdis.lt (programą rasite paieškos lauke surinkę „TrikdisConfig“) ir ją įdiekite*.*

2. Sujunkite FIRECOM su kompiuteriu USB Type-C kabeliu.

3. Paleiskite TrikdisConfig. Programa automatiškai atpažins prijungtą įrenginį ir atidarys FIRECOM konfigūravimo langą.

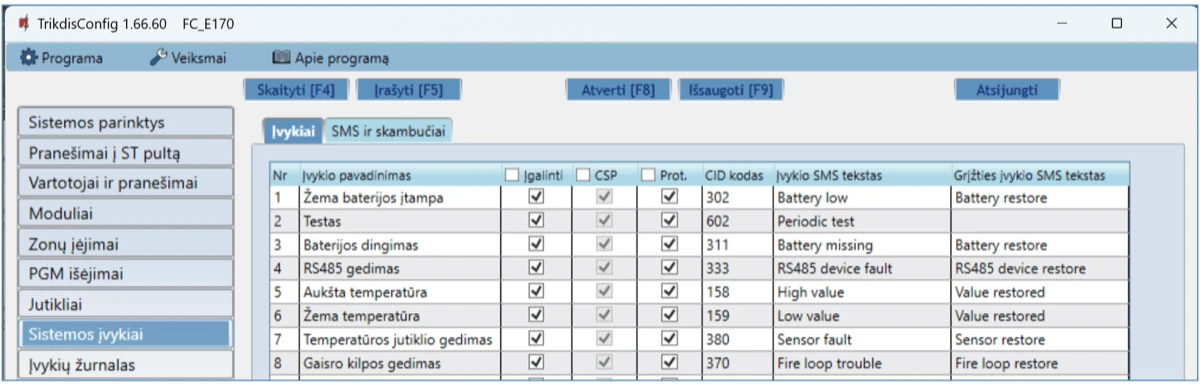

4. Paspauskite Skaityti [F4], kad programa pateiktų esamas FIRECOM veikimo parametrų reikšmes. Jei atsivers administratoriaus arba instaliuotojo kodo įvedimo reikalavimo langelis, įveskite 6 skaitmenų kodą.

Žemiau aprašome nustatymus, kuriuos reikia pakeisti, kad komunikatorius pradėtų siųsti pranešimus į Protegus2 programėlę arba į stebėjimo pultą.

4.1 Nustatymai ryšiui su Protegus2 programėle¶

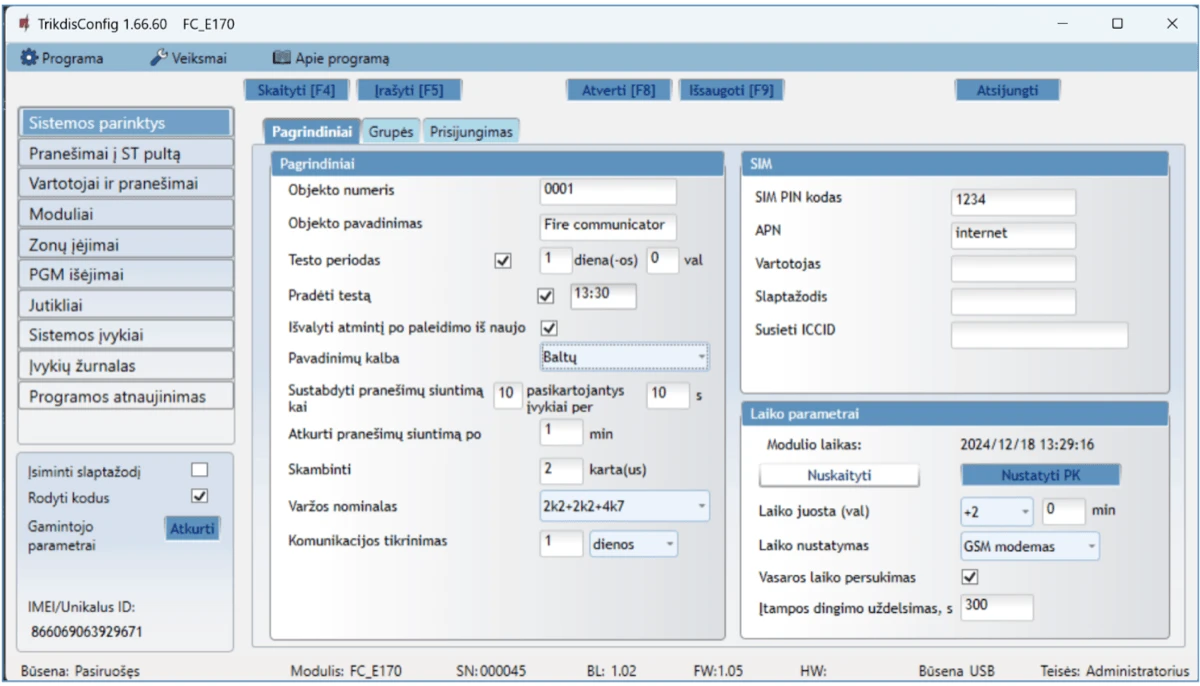

Lange „Sistemos parinktys“:

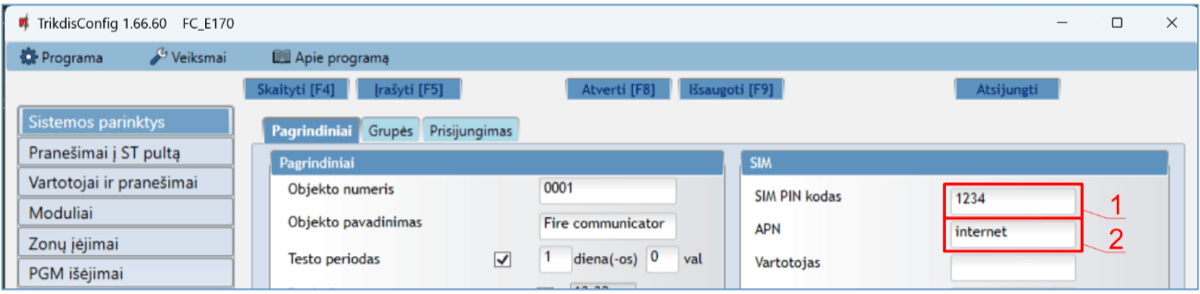

1. Įveskite SIM kortelės PIN kodą.

2. Pakeiskite APN vardą. APN rasite SIM operatoriaus interneto puslapyje. „Internet” yra universalus ir veikia daugelio operatorių tinkluose.

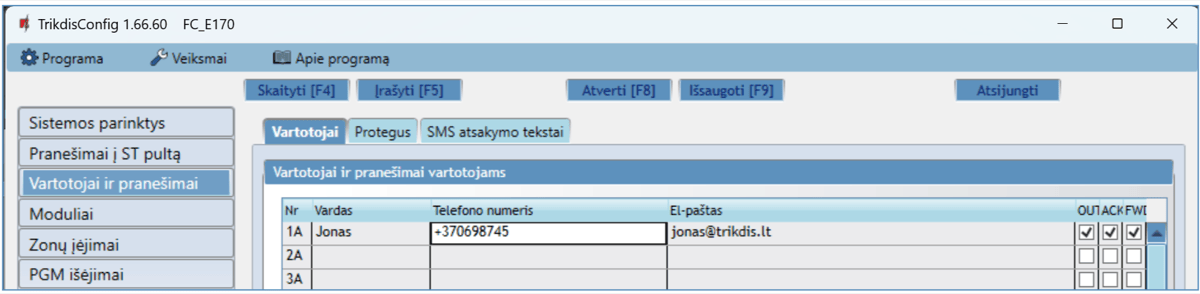

Lange „Vartotojai ir pranešimai“:

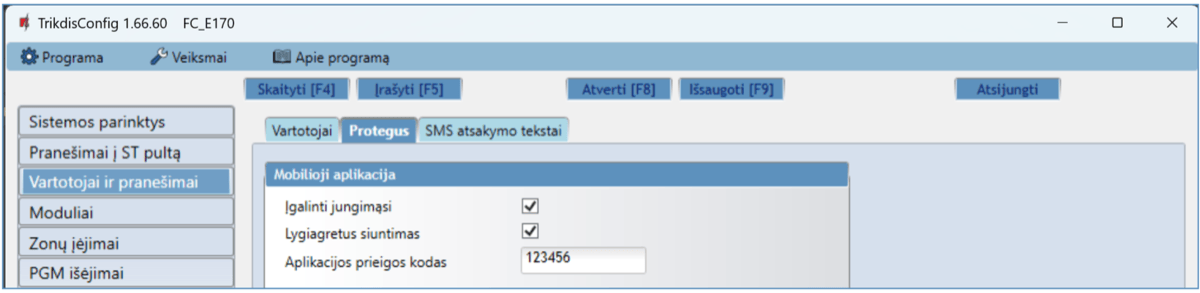

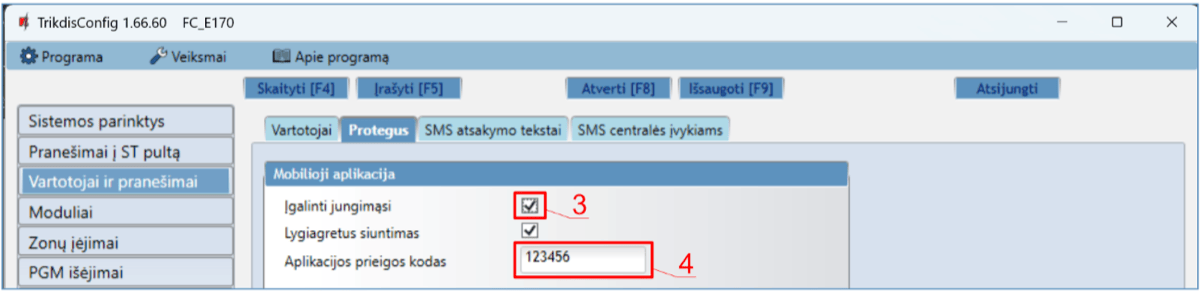

3. Pažymėkite varnele „Įgalinti jungimąsi“ prie Protegus2 serviso.

4. Pakeiskite Protegus2 „Aplikacijos prieigos kodą“, jeigu norite, kad vartotojų prašytų jį suvesti, jiems pridedant sistemą Protegus2 programėlėje (gamyklinis slaptažodis – 123456).

Lange „Pranešimai į ST pultą“:

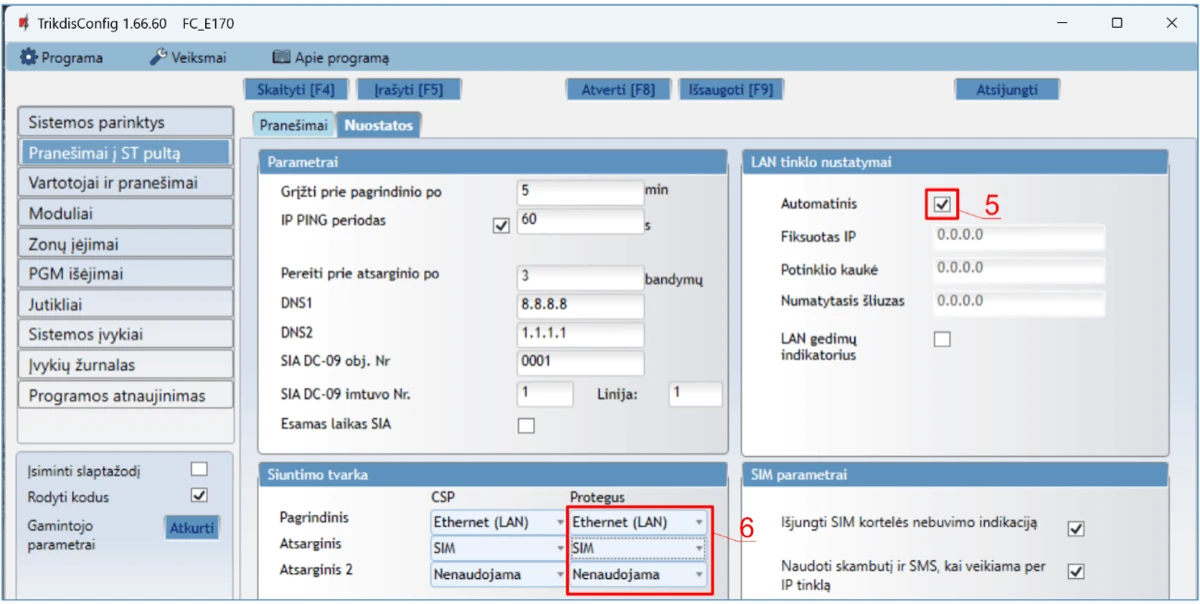

5. Jei prie komunikatoriaus prijungtas LAN kabelis, tai pažymėkite langelį „Automatinis“ (automatinis registracijos režimas), kad komunikatorius FIRECOM automatiškai nuskaitytų tinklo nustatymus (potinklio kaukę, šliuzą) ir jam bus priskirtas IP adresas.

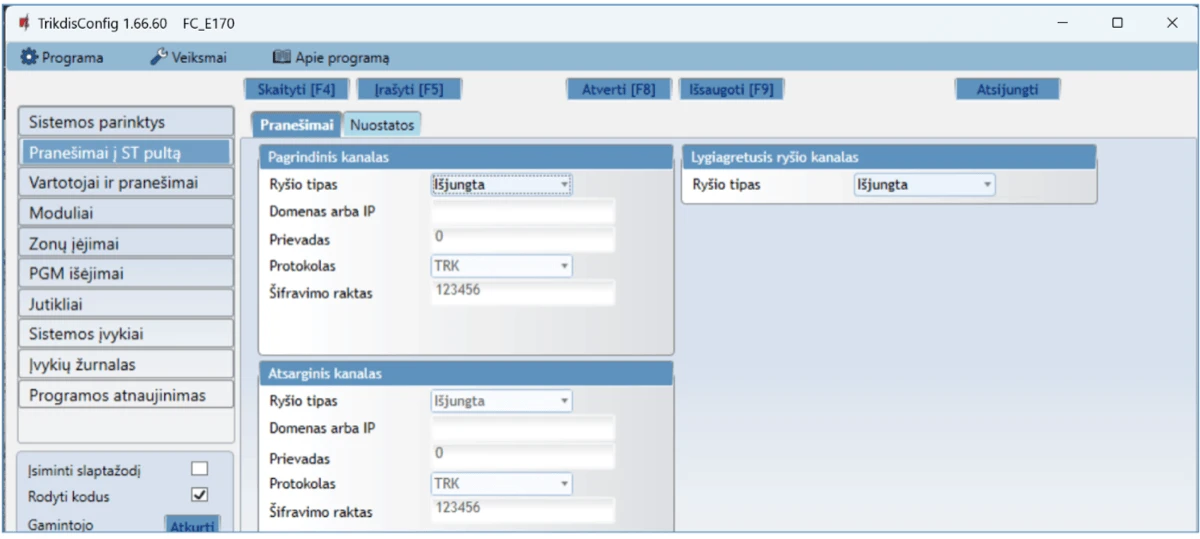

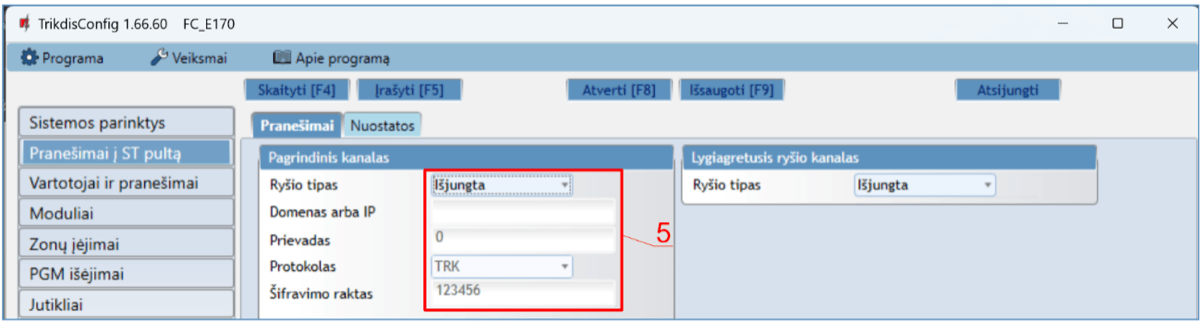

6. Nustatomi parametrai, kaip komunikatorius siųs pranešimus į Protegus2. Eilės tvarka nustatomi ryšio tipai. Nepavykus jungtis pirminiu ryšio tipu, pereinama į sekantį ir t.t. Jei atsarginiu ryšio tipu pavyko perduoti pranešimą į Protegus2, tai „Grįžimą į pagrindinį“ ryšio tipą bus bandoma atlikti po nustatyto laiko tarpo.

Lange „Zonų įėjimai“:

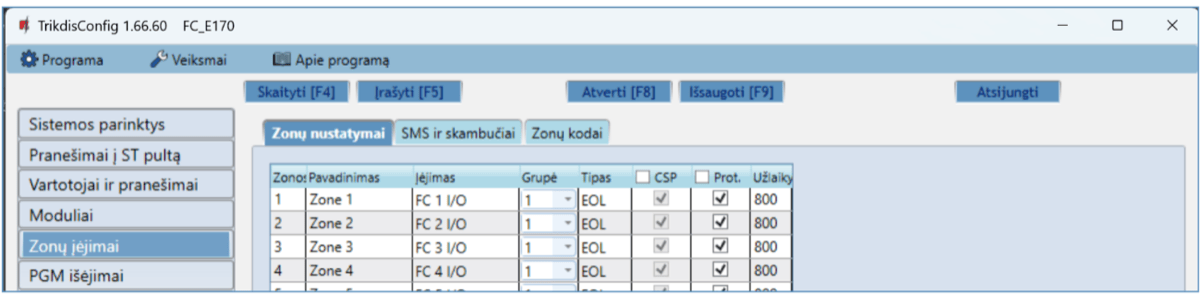

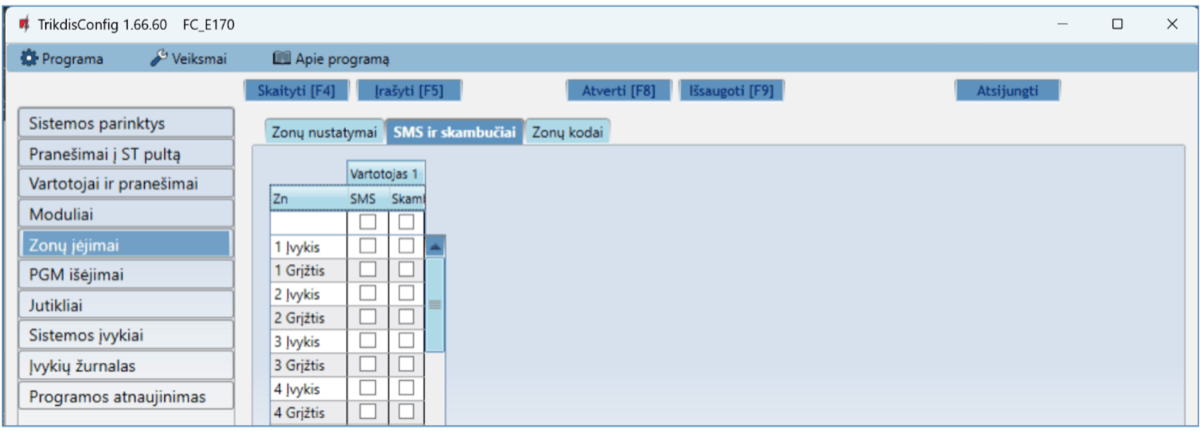

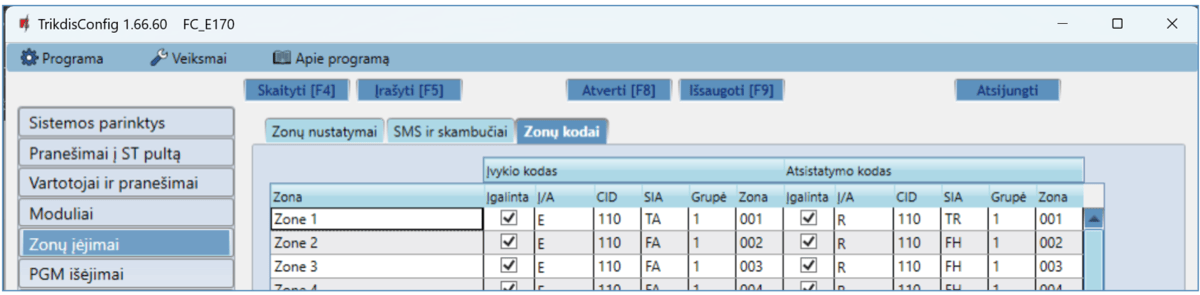

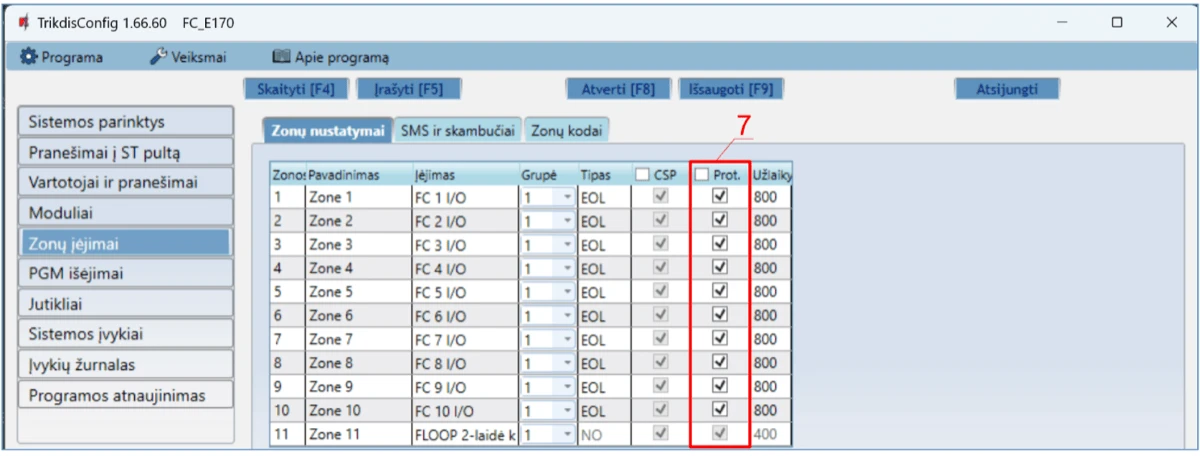

7. Pažymėkite varnele, jei norite, kad vartotojas gautų pranešimus į Protegus2 apie zonų būsenos pasikeitimus.

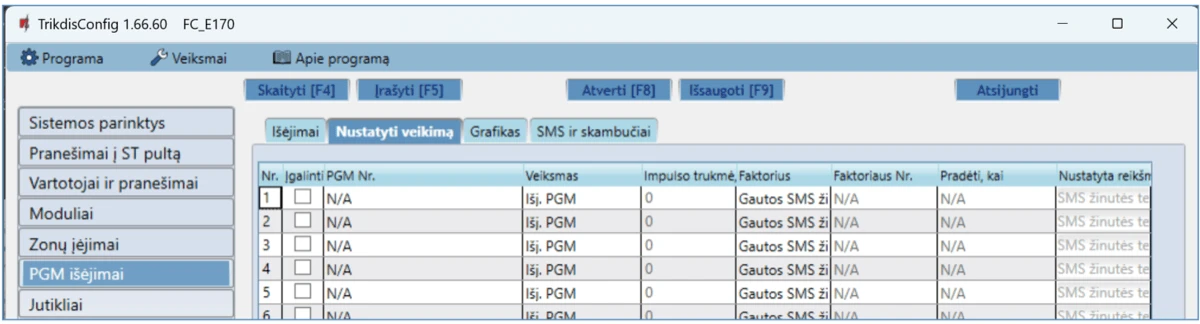

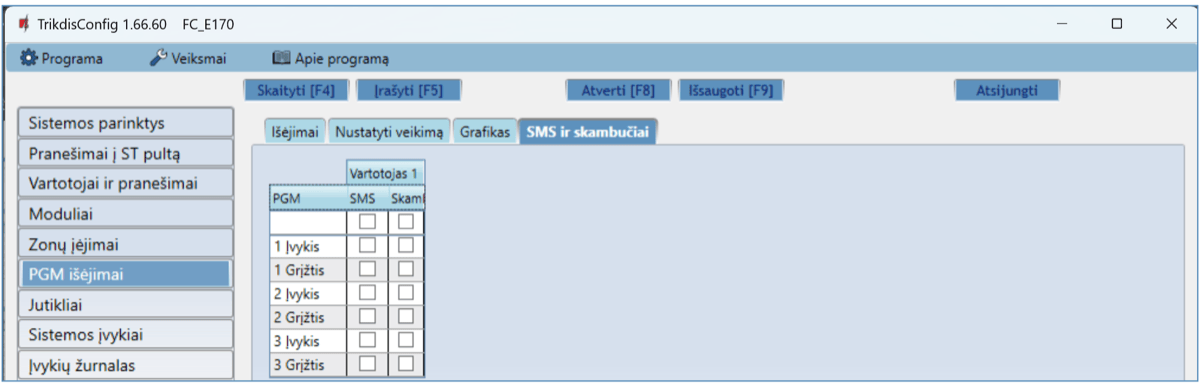

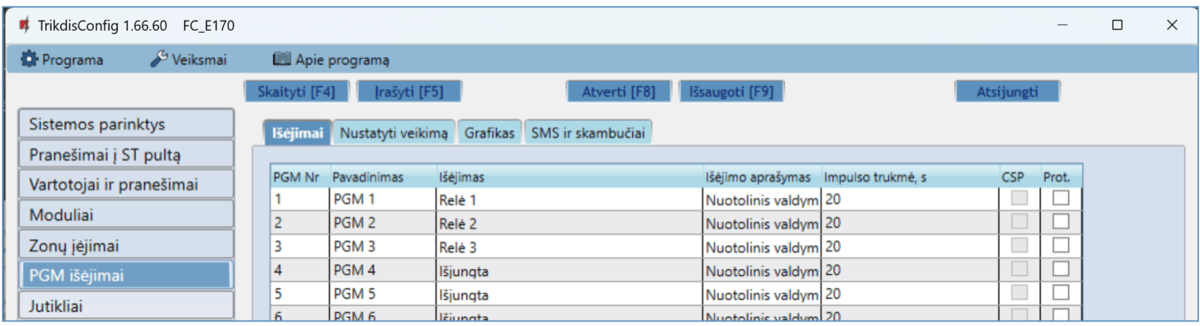

Lange „PGM išėjimai“:

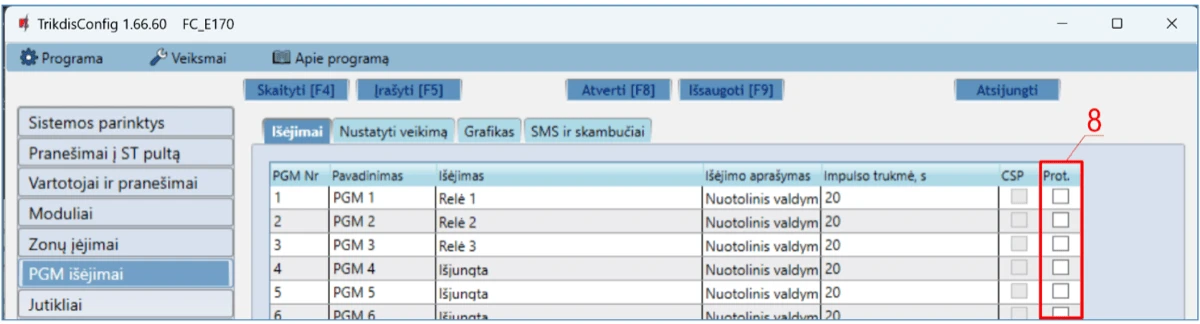

8. Pažymėkite varnele, jei norite, kad vartotojas gautų pranešimus į Protegus2 apie PGM išėjimų būsenos pasikeitimus.

Lange „Sistemos įvykiai“:

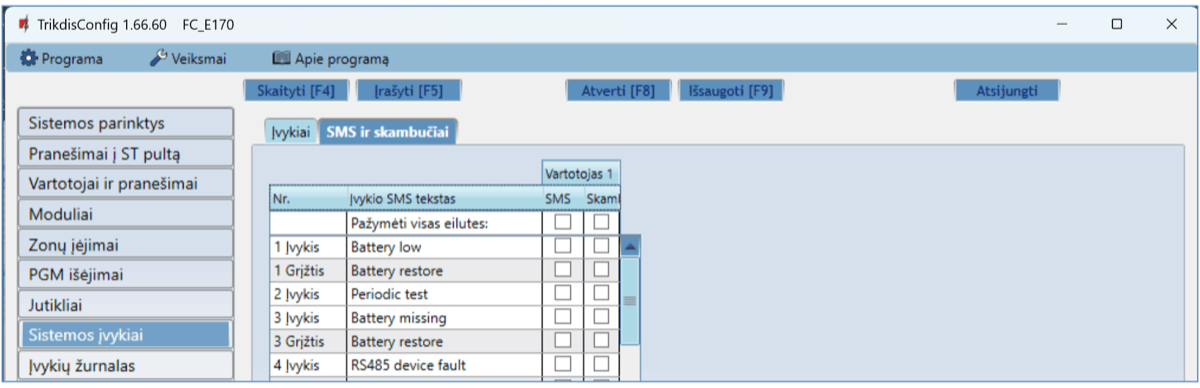

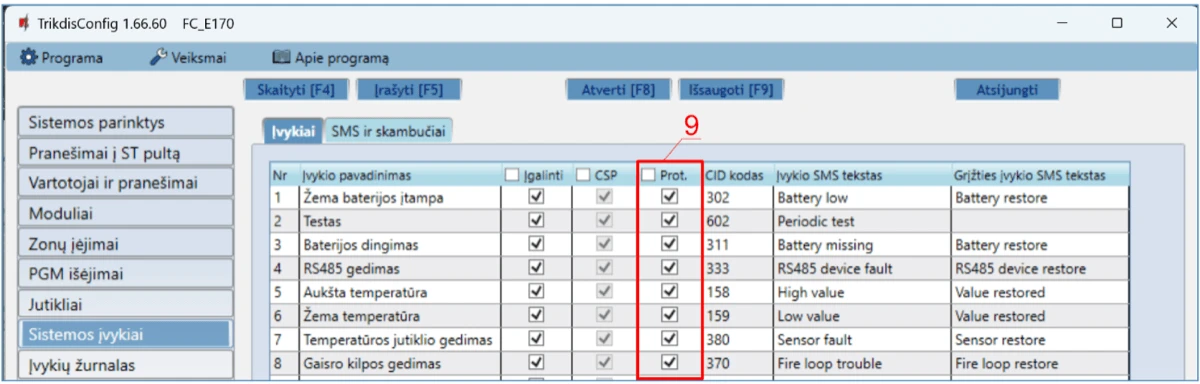

9. Pažymėkite varnele, jei norite, kad vartotojas gautų pranešimus į Protegus2 apie komunikatoriaus vidinių įvykių būsenos pasikeitimus.

Baigę konfigūravimą, paspauskite mygtuką Įrašyti [F5] ir atjunkite USB kabelį.

4.2 Nustatymai ryšiui su Stebėjimo pultu¶

Lange „Sistemos parinktys“:

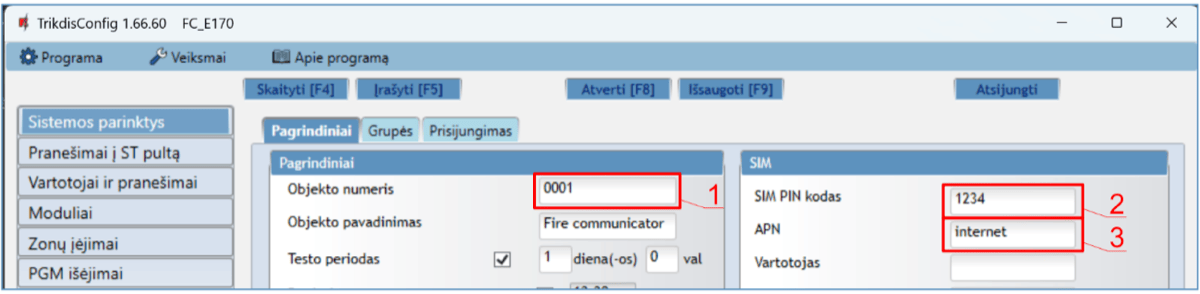

1. Įrašykite Objekto numerį (4 simbolių šešioliktainis numeris, 0-9, A-F. Nenaudokite FFFE, FFFF objekto numerių.).

2. Įveskite SIM kortelės PIN kodą.

3. Pakeiskite „APN“ vardą. Jį rasite SIM operatoriaus interneto puslapyje. „Internet” yra universalus ir veikia daugelio operatorių tinkluose.

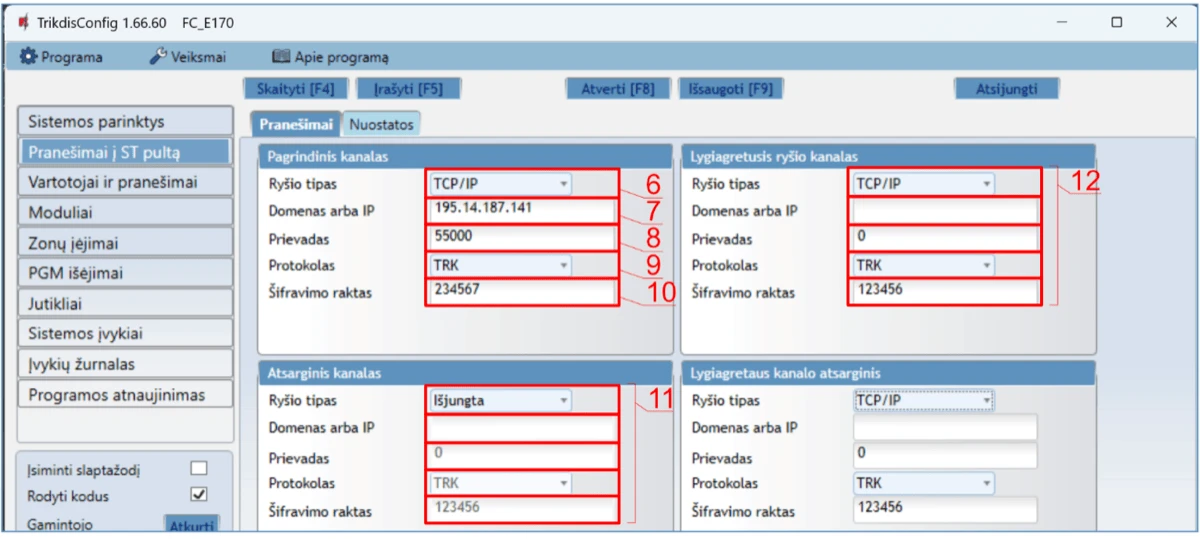

Lange „Pranešimai į ST pultą“:

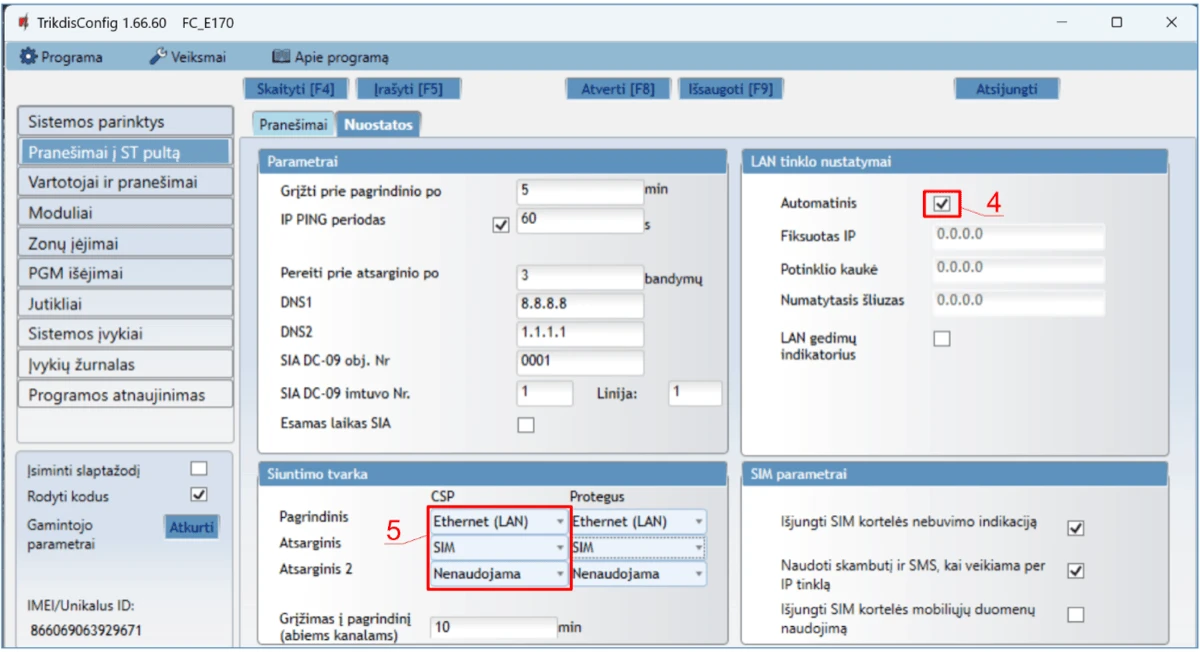

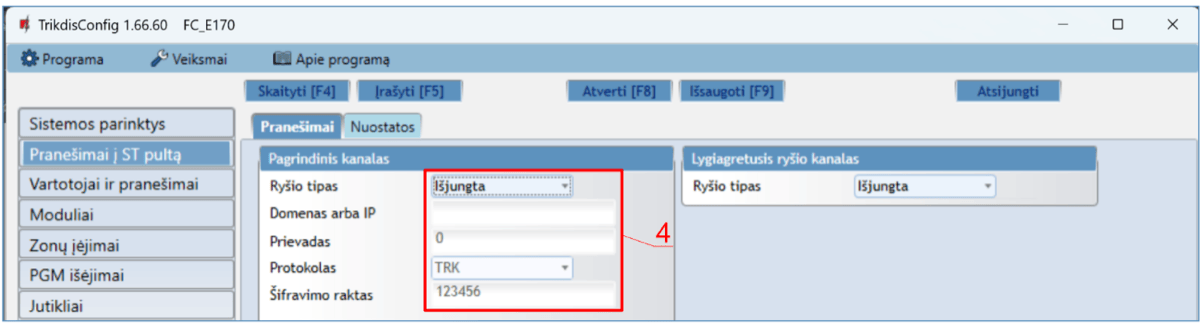

4. Jei prie komunikatoriaus prijungtas LAN kabelis, tai pažymėkite langelį „Automatinis“ (automatinis registracijos režimas), kad komunikatorius FIRECOM automatiškai nuskaitytų tinklo nustatymus (potinklio kaukę, šliuzą) ir jam bus priskirtas IP adresas.

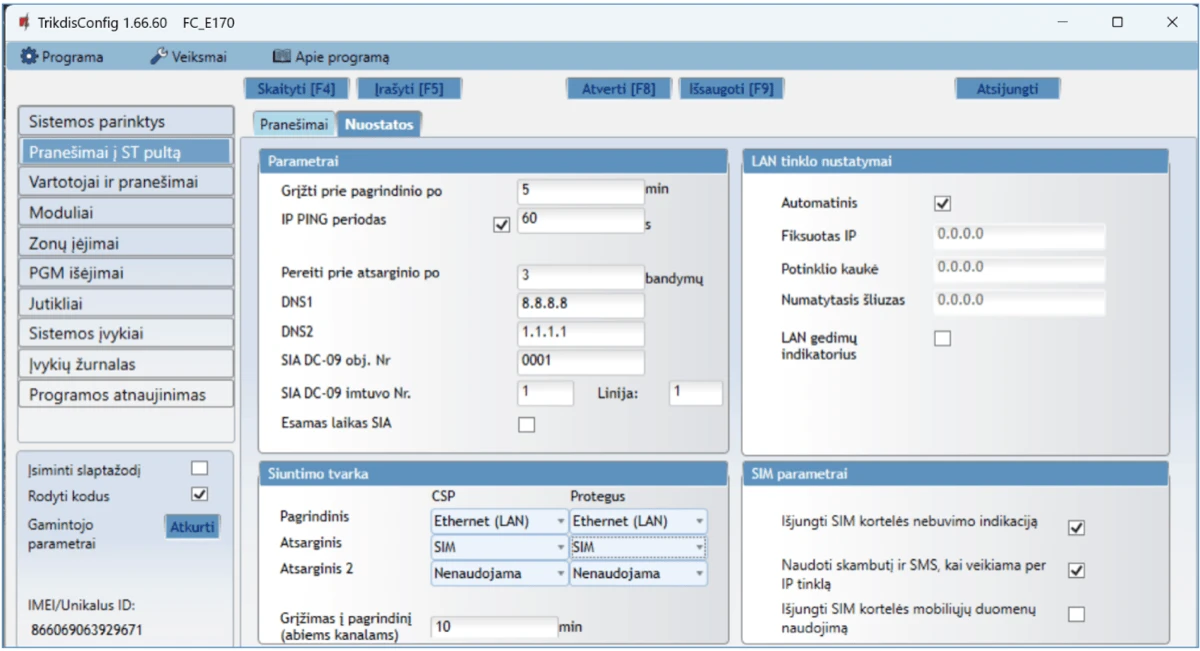

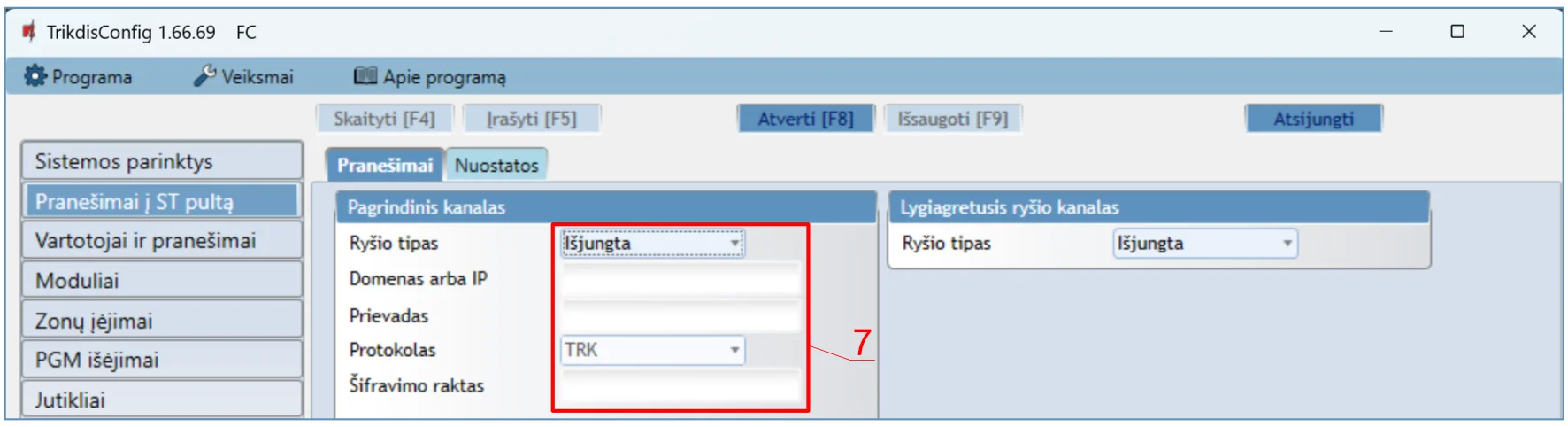

5. Nustatomi parametrai, kaip komunikatorius siųs pranešimus į CSP kanalus. Eilės tvarka nustatomi ryšio tipai. Nepavykus jungtis pirminiu ryšio tipu, pereinama į sekantį ir t.t. Jei atsarginiu ryšio tipu pavyko perduoti pranešimą į CSP, tai „Grįžimą į pagrindinį“ ryšio tipą bus bandoma atlikti po nustatyto laiko tarpo.

6. Ryšio būdas – pasirinkite, kuriuo protokolu (TCP arba UDP) turėtų būti siunčiami pranešimai.
7. Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.
8. Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.
9. Protokolas – pasirinkite, kuria koduote turėtų būti siunčiami pranešimai: TRK (į TRIKDIS imtuvus), DC-09_2007 arba DC-09_2012 (į universalius imtuvus), TL150 (į SUR-GARD imtuvus).
10. Šifravimo raktas – įrašykite šifravimo raktą, kuris yra nustatytas imtuve.

11. (Rekomenduojama) Sukonfigūruokite „Atsarginio kanalo“ nustatymus.

12. Sukonfigūruokite „Lygiagretus ryšio kanalas“, jei pranešimai bus siunčiami į antrąjį CSP imtuvą.

Baigę konfigūravimą paspauskite mygtuką Įrašyti [F5] ir atjunkite USB kabelį.

5. Nuotolinis valdymas¶

5.1 Komunikatoriaus registravimas Protegus2 programėlėje¶

Naudodami Protegus2, sistemos vartotojai gali matyti sistemos būseną ir gauti pranešimus apie sistemos įvykius.

1. Parsisiųskite ir paleiskite Protegus2 programėlę arba naudokite versiją naršyklėje www.protegus.app:



2. Registruokitės ir susikurkite naują paskyrą arba prisijunkite savo vartotojo vardu ir slaptažodžiu.

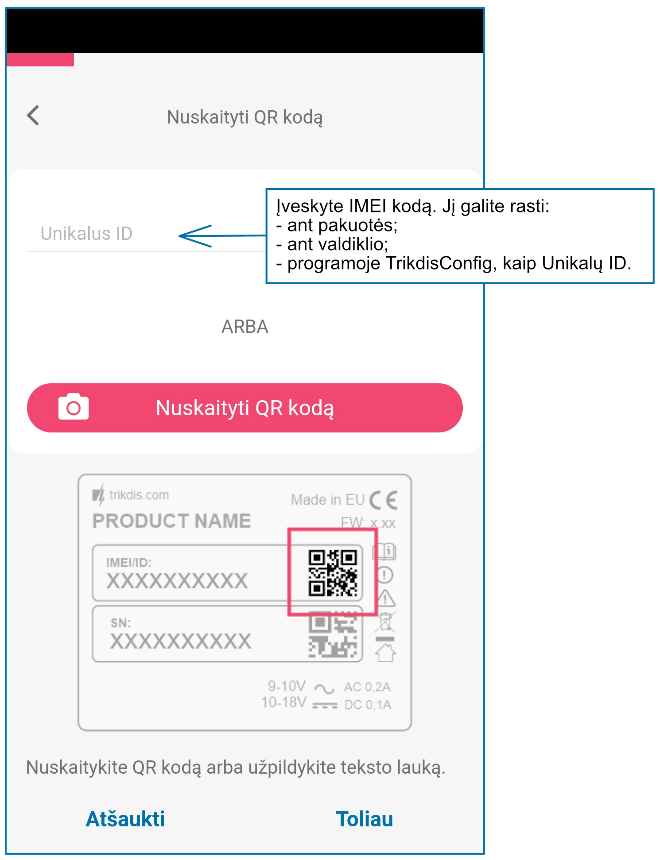

3. Paspauskite „Pridėti sistemą“ ir įveskite FIRECOM „IMEI/Unikalus ID“ numerį. Jį rasite ant gaminio ir pakuotės lipduko. Įvedę, paspauskite mygtuką „Toliau“.

5.2 Konfigūravimas ir valdymas SMS žinutėmis¶

1. Pakeiskite administratoriaus slaptažodį

Saugumui užtikrinti, pakeiskite gamyklinį administratoriaus SMS slaptažodį. Išsiųskite tokio formato SMS žinutę:

​ PSW 123456 xxxxxx

123456 Gamyklinis administratoriaus slaptažodis

xxxxxx Naujasis 6-ženklis administratoriaus slaptažodis

2. Leiskite valdyti kitiems naudotojams

Sistemą galima valdyti su SMS arba skambučiu tik tais telefono numeriais, kurie yra įrašyti vartotojų sąraše. Iš administratoriaus telefono nusiųskite SMS žinutes su asmenų telefonų numeriais ir vardais, įgalindami juos valdyti sistemą:

​ SETN xxxxxx PHONEx=+PHONENR#NAME#EMAIL

xxxxxx 6-ženklis administratoriaus slaptažodis

x Naudotojo numeris sąraše. (Įrašę 1, perleisite administratoriaus teises kitam asmeniui.)

PHONENR Naudotojo telefono numeris

NAME Naudotojo vardas

EMAIL Naudotojo elektroninis paštas

SMS komandų sąrašas

5.3 PGM išėjimų valdymas skambučiu¶

Norėdami valdyti PGM išėjimą nuotoliniu būdu atlikite šiuos veiksmus:

• Vartotojui turi būti priskirtas išėjimų OUT valdymas ir išėjimui OUT priskirtas tipas „Nuotolinis valdymas“ (naudojant TrikdisConfig).

• Paskambinkite į FIRECOM SIM kortelės numerį. FIRECOM atsilieps ir telefono aparato skaičių klaviatūra surinkite komandą (žiūrėti į lentelę).

Telefono aparato klaviatūroje surenkamų valdymo komandų sąrašas

6. TrikdisConfig langų aprašymas¶

6.1 TrikdisConfig būsenos juostos aprašymas¶

Prijungus komunikatorių FIRECOM TrikdisConfig būsenų juostoje pateiks informaciją apie prijungtą gaminį.

Paspaudus mygtuką Skaityti [F4], programa nuskaitys ir parodys nustatymus, kurie yra įrašyti komunikatorių. Su TrikdisConfig, nustatykite reikiamus nustatymus pagal žemiau pateiktus programos langų aprašymus.

6.2 Langas „Sistemos parinktys“¶

Skirtukas „Pagrindiniai“

Parinkčių grupė „Pagrindiniai“

• Objekto numeris – jei pranešimai bus siunčiami į CSP (centralizuoto stebėjimo pultą), įrašykite CSP suteiktą objekto numerį (4 simbolių šešioliktainis numeris, 0-9, A-F. Nenaudokite FFFE, FFFF objekto numerių.).

• Objekto pavadinimas – objektui suteikiamas pavadinimas, kuris bus siunčiamas SMS pranešimais vartotojui.

• Testo periodas – pažymėjus šią parinktį, bus įjungtas periodinių „Test“ pranešimų siuntimas nustatytu periodu.

• Pradėti testą - pažymėkite lauką ir nurodykite laiką, kada turėtų būti išsiųstas testo pranešimas.

• Išvalyti atmintį po paleidimo iš naujo – paleidžiant veikti iš naujo bus ištrinti visi neišsiųsti įvykių pranešimai.

• Pavadinimų kalba – nustatykite pageidaujamą kalbą ir SMS pranešimuose bus naudojami specifiniai tos kalbos simboliai.

• Galima Sustabdyti pranešimų perdavimą, kai ... daug vienodų pasikartojančių įvykių įvyko per ... s.

• Atkurti pranešimų perdavimą po ... – nustatykite laiką, po kurio pranešimų apie įvykius sustabdymas bus atšauktas. Galimos reikšmės nuo 0 iki 999 minučių.

• Skambinti – įvykus įvykiui, FIRECOM skambins vartotojui (-ams) tiek kartų, kiek nustatyta. Jei skambutis bus atmestas arba bus atsiliepta, FIRECOM daugiau nebeskambins. Skambinimo trukmė - 20 sekundžių.

• Varžos nominalas – nurodykite prie jutiklių prijungiamų rezistorių varžų nominalus (angl. EOL – End Of Line resistors).

• Komunikacijos tikrinimas - nurodykite laiko intervalą, po kurio komunikatorius patikrins atsarginius ryšio kanalus, siunčiant pranešimus į CSP. Išsiuntus pranešimus rezerviniais ryšio kanalais komunikatorius vėl persijungs į pagrindinį ryšio kanalą.

Parinkčių grupė „SIM“

• Įveskite SIM PIN kodą. Jei SIM kortelės PIN kodo įvedimo reikalavimas išjungtas, palikite gamyklos nustatytą kodo reikšmę.
• APN – ryšio tiekėjo mobilaus interneto prieigos adresas APN būtina įrašyti, kai pranešimai turės būti siunčiami į Protegus2 debesiją arba į CSP per mobilųjį internetą.

• Jei SIM kortelės ryšio tiekėjas reikalauja, įveskite APN vartotojo vardą ir slaptažodį laukeliuose Vartotojas ir Slaptažodis.

• Susieti ICCID - įveskite SIM kortelės ICCID numerį, jei norite, kad komunikatorius veiktų tik su šia SIM kortele.

• Operatoriaus kodas - įvedus mobilaus tinklo operatoriaus kodą, centralė jungsis tik prie pasirinkto operatoriaus tinklo. Mobilaus tinklo operatoriaus kodas susideda iš MCC ir MNS kodų.

Parinkčių grupė „Laiko parametrai“

Nustatyti laiką galima paspaudus mygtuką „Nustatyti PK“. Jei „Laiko nustatymas“ lauke nurodyta „Išjungta“, tai komunikatoriuje bus nustatytas kompiuterio laikas. Jei „Laiko nustatymas“ lauke nurodytas serveris arba modemas, tai komunikatorius sinchronizuos savo laiką pagal nurodytą serverį arba modemą.

• Laiko juosta (min) – nurodykite savo šalies laiko juostą. Jei komunikatorių montuosite Lietuvoje, nustatykite „+3“ reikšmę.

• Laiko nustatymas – nurodykite, su kuriuo serveriu FIRECOM sinchronizuos vidinį laikrodį. Sinchronizacija vyksta kai komunikatorius įjungiamas.

• Vasaros laiko persukimas – pažymėjus lauką varnele, komunikatoriaus vidinis laikrodis bus automatiškai pervestas į vasaros arba į žiemos laiką.

• Įtampos dingimo uždelsimas – dingus įtampai pagrindiniame maitinimo šaltinyje, po nurodyto laiko uždelsimo bus išsiustas pranešimas apie maitinimo įtampos dingimą. Kai maitinimo įtampa atsistatys, tai po nurodyto laiko uždelsimo bus išsiustas pranešimas apie maitinimo įtampos atsistatymą.

Skirtukas „Grupės“

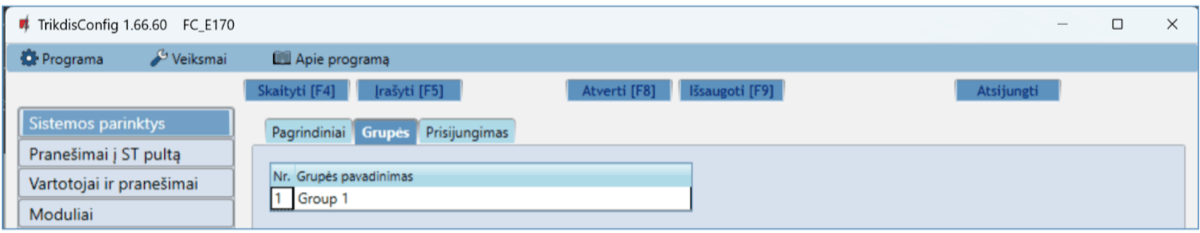

Zonas galima priskirti grupėms. Kiekvienos grupės pavadinimas gali būti pakeistas. Grupės pavadinimas bus matomas Protegus2.

Skirtukas „Prisijungimas“

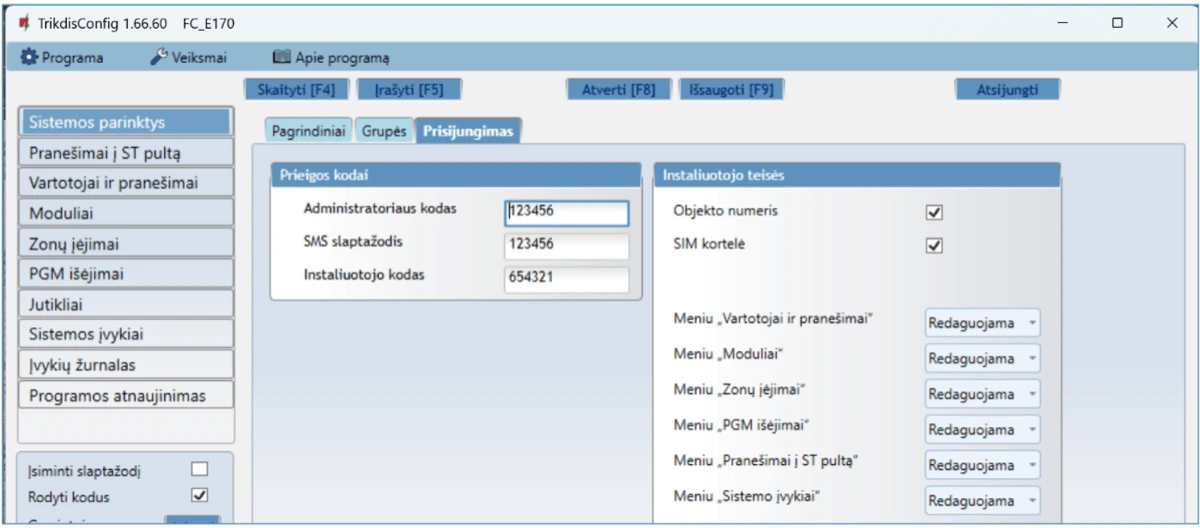

Parinkčių grupė „Prieigos kodai“

• Administratoriaus kodas – (gamyklinis kodas - 123456) suteikia pilną prieigą prie konfigūravimo (kodas turi būti 6 simbolių ilgio; jį gali sudaryti lotyniškos raidės ir/arba skaičiai).

• SMS slaptažodis – (gamyklinis kodas - 123456) naudojamas saugiai valdyti SMS pranešimais. Saugumui užtikrinti, pakeiskite jį į tik Jums žinomą šešiaženklį kodą.

• Instaliuotojo kodas – (gamyklinis kodas - 654321) suteikia prieigą prie sistemos konfigūravimo montuotojui. Saugumui užtikrinti, pakeiskite jį į tik Jums žinomą šešiaženklį kodą.

Parinkčių grupė „Instaliuotojo teisės“

Administratorius gali nustatyti, kuriuos parametrus galės keisti instaliuotojas.

6.3 Langas „Pranešimai į ST pultą“¶

Skirtukas „Pranešimai“

Komunikatorius siunčia pranešimus į stebėjimo pultą per internetą (IP).

Pagrindiniam ryšio kanalui galima priskirti atsarginį ryšio kanalą, kuris bus naudojamas nutrūkus ryšiui pagrindiniu kanalu.

Pranešimai į stebėjimo pultą perduodami užkoduoti ir apsaugoti slaptažodžiu. Pranešimams priimti ir perduoti į stebėjimo programą reikalingas TRIKDIS imtuvas:

• IP pranešimams – priėmimo programa IPcom Windows/Linux, aparatinis IP/SMS imtuvas RL14 arba daugiakanalis imtuvas RM14.

Parinkčių grupė „Pagrindinis kanalas“ („Lygiagretusis ryšio kanalas“)

• Ryšio tipas – pasirinkite ryšio su stebėjimo pulto imtuvu būdą.

• Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.

• Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.

• Protokolas – TRK protokolu perduodamus įvykių pranešimus priims TRIKDIS IP imtuvai; o SIA DC-09 protokolais – IP imtuvai, gebantys priimti SIA DC-09 protokolais perduodamus įvykių pranešimus (pasirinkus SIA DC protokolą, galima pasirinkti pranešimų perdavimo formatą SIA-DCS); TL150 protokolu perduodamus įvykių pranešimus priims SUR-GARD IP imtuvai.

• Šifravimo raktas - 6 skaitmenų pranešimų šifravimo raktas. Į komunikatorių įrašytas šifravimo raktas turi sutapti su įrašytu į imtuvą raktu.

Nustačius lygiagretaus pulto kanalo parametrus, pranešimai vienu metu bus siunčiami abiem pulto kanalais. Abiejuose kanaluose negali būti to pačio imtuvo nustatymai.

Parinkčių grupė „Atsarginis kanalas“ („Lygiagretaus kanalo atsarginis“)

Įgalinkite atsarginio kanalo režimą, kad nutrūkus ryšiui, pranešimai apie įvykius būtų siunčiami atsarginiu kanalu. Sukonfigūruokite atsarginį kanalą, naudodami tokius pačius nustatymo laukus, kaip aprašyta aukščiau.

Skirtukas „Nuostatos“

Parinkčių grupė „Parametrai“

• Grįžti prie pagrindinio po – laikas, kuriam pasibaigus, FIRECOM bandys atstatyti ryšį ir perduoti pranešimus „Pagrindiniu kanalu“.

• IP PING periodas – vidinių PING ryšio tikrinimo signalų siuntimo periodas. Šie pranešimai siunčiami tik IP kanalu. Jų imtuvas neperduoda į stebėjimo programą, taip jos neapkraudamas. Į stebėjimo programą perduodama tik tada, kai imtuvas negauna PING pranešimo iš įrenginio per nustatytą laiką.

Pagal nutylėjimą, imtuvas perduos „Connection lost” prarasto ryšio pranešimą į stebėjimo programą praėjus trigubai ilgesniam laikui nei nustatytas komunikatoriaus PING pranešimo periodas. Pvz., jei nustatytas 3 minučių PING, imtuvas perduos prarasto ryšio pranešimą negavęs PING per 9 minutes.

Kartu PING pranešimai palaiko aktyvią ryšio sesiją tarp įrenginio ir imtuvo. Aktyvi sesija reikalinga, kad komunikatorių būtų galima konfigūruoti ir valdyti nuotoliniu būdu. Rekomenduojame nustatyti ne ilgesnį nei 5 minučių PING periodą.

• Pereiti prie atsarginio po – nurodomas nesėkmingų bandymų perduoti pranešimą „Pagrindiniu kanalu“ skaičius. Nepavykus perduoti nustatytą skaičių kartų, įrenginys jungsis perduoti pranešimus „Atsarginiu kanalu“.

• DNS1, DNS2 – (angl. Domain Name System) serveris, kuris nurodo domeno IP adresą. Naudojamas, kai ryšio kanalo „Domenas arba IP“ lauke nurodytas ne IP adresas, o domenas. Gamyklinis nustatymas - Google DNS serverių adresai.

• SIA DC-09 obj. Nr. – įveskite objekto numerį. Pasirinkus DC-09 koduotę, bus naudojamas šiame lauke įrašytas objekto numeris. Galite įvesti 3-16 simbolių šešioliktainį numerį, kurį suteikia stebėjimo pultas.

• SIA DC-09 imtuvo Nr. – įveskite imtuvo numerį.

• SIA DC-09 linijos Nr. - įveskite linijos numerį imtuve.

• Esamas laikas SIA - pažymėkite langelį, kad stebėjimo pultui siunčiamuose pranešimuose būtų nurodytas modulyje nustatytas laikas.

Parinkčių grupė „Siuntimo tvarka“

Nustatomi parametrai, kaip komunikatorius siųs pranešimus į CSP kanalus ir į Protegus2. Eilės tvarka nustatomi ryšio tipai. Nepavykus jungtis pirminiu ryšio tipu, pereinama į sekantį ir t.t. Jei atsarginiu ryšio tipu pavyko perduoti pranešimą į CSP, tai „Grįžimą į pagrindinį“ ryšio tipą bus bandoma atlikti po nustatyto laiko tarpo.

• Pagrindinis – nurodykite ryšio tipą (SIM, Ethernet (LAN)) su CSP imtuvu ir Protegus2.

• Atsarginis – nurodykite ryšio tipą (SIM, Ethernet (LAN)) su CSP imtuvu ir Protegus2.

• Atsarginis 2 – nurodykite ryšio tipą (SIM, Ethernet (LAN)) su CSP imtuvu ir Protegus2.

• Du kanalai CSP – pasirinkus dviejų kanalų režimą, CSP1 fiksuotai veikia per LAN, o CSP2 per SIM kortelės duomenys. Abu kanalai veikia lygiagrečiai nurodytais CSP adresais.

• Grįžimas į pagrindinį (abiems kanalams) – laikas, kuriam pasibaigus, FIRECOM bandys atstatyti ryšį pagrindiniu kanalo tipu, jei veikė atsarginiu kanalu, min.

Parinkčių grupė „LAN tinklo nustatymai“

• Automatinis – registracijos prie LAN tinklo režimas (rankinis arba automatinis). Pažymėkite langelį (automatinis registracijos režimas) komunikatorius FIRECOM automatiškai nuskaitys tinklo nustatymus (potinklio kaukę, šliuzą) ir jai bus priskirtas IP adresas.

• Fiksuotas IP – statinis IP adresas įrašomas pasirinkus rankinį registracijos rėžimą.

• Potinklio kaukė – potinklio kaukė įrašoma pasirinkus rankinį registracijos rėžimą.

• Numatytasis šliuzas – tinklų sietuvo adresas įrašomas pasirinkus rankinį registracijos rėžimą.

• LAN gedimų indikatorius – pažymėkite langelį, kad komunikatoriaus šviesos diodas užsidegtų, kai nėra LAN ryšio.

Parinkčių grupė „SIM parametrai“

• Išjungti SIM kortelės nebuvimo indikaciją – pažymėjus langelį, bus išjungta SIM kortelės nebuvimo indikacija komunikatoriuje FIRECOM, kai jis naudojamas be SIM kortelės.

• Naudoti skambutį ir SMS, kai veikiama per IP tinklą – pažymėjus langelį, bus įjungtas komunikatoriaus valdymas skambučiu ir SMS žinutėmis. Jei laukas nepažymėtas ir naudojamas LAN ryšis tai SMS ir skambučiai nėra naudojami. Jei laukas nepažymėtas ir LAN ryšio nėra, FIRECOM galima valdyti skambučiu ir SMS. FIRECOM siųs SMS vartotojui.

• Išjungti SIM kortelės mobiliųjų duomenų naudojimą – pažymėjus langelį, bus išjungtas mobiliųjų duomenų naudojimas. Duomenys bus siunčiami tik per LAN. Jei dings LAN ryšis FIRECOM kaups duomenis atmintyje. Kai LAN ryšis atsistatys FIRECOM išsiųs duomenys per LAN.

6.4 Langas „Vartotojai ir pranešimai“¶

Skirtukas „Vartotojai“

Parinkčių grupė „Vartotojai ir pranešimai vartotojams“

• Nr. – vartotojo eilės numeris.

• Vardas – vartotojo vardas. Šie vardai bus įrašyti į įvykių SMS pranešimus ir į Protegus2.

• Telefono numeris – vartotojo telefono numeris, į kurį bus siunčiami SMS pranešimai. Numerius būtina įvesti su tarptautiniu kodu. Pirmi 8 numeriai gaus pranešimus apie įvykius SMS žinutėmis ir skambučiu.

• El-paštas - įrašykite vartotojo el-paštą, kad vartotojas būtų pakviestas į Protegus2 sistemą valdyti.

• OUT – kai parinktis pažymėta, vartotojas gali nuotoliniu būdu valdyti išėjimus (skambučiu, SMS).

• ACK – kai parinktis pažymėta, FIRECOM siųs SMS žinutes vartotojui su „Atsakymo SMS tekstu“ po kiekvienos gautos SMS komandos.

• FWD - pažymėjus šią parinktį, vartotojui bus peradresuoti ne iš sistemos vartotojų gautos SMS žinutes (pvz., SIM kortelės sąskaitos likutis, atsitiktiniai reklaminiai pranešimai ir t. t. ).

Skirtukas „Protegus“

Parinkčių grupė „Mobilioji aplikacija“

• Įgalinti jungimąsi – Protegus2 serviso įjungimas, FIRECOM galės keistis duomenimis su Protegus2 programėle ir bus galima su TrikdisConfig atlikti konfigūravimą nuotoliniu būdu.

• Lygiagretus siuntimas – įgalintas lygiagretus pranešimų siuntimas „Pagrindiniu kanalu“ ir į Protegus2.

• Aplikacijos prieigos kodas - prisijungimo su Protegus2 6 skaitmenų kodas (gamyklinis kodas - 123456).

Skirtukas „SMS atsakymo tekstai“

Parinkčių grupė „Atsakymas SMS žinute“

• Atsakymų į SMS žinutėmis siųstas valdymo komandas tekstus galima redaguoti laukelyje „SMS žinutės tekstas“. Taip pat čia yra SMS žinučių tekstai, kurie naudojami aktyvuojant įėjimus ar išėjimus.

6.5 Langas „Moduliai“¶

Skirtukas „RS485 moduliai“

Parinkčių grupė „RS485 moduliai“

• ID – modulio eilės numeris.

• Modulis – pasirinkite naudojamą modulį (modulis iO-8, iO-MO, iO-LORA, iO8-LORA, PB-LORA, REL-LORA) iš modulių sąrašo.

• Serijos Nr. – privalomas 6 skaitmenų numeris, kuris pateikiamas ant modulio korpuso ir pakuotės.

• Pavadinimas – galite suteikti moduliui pavadinimą.

• Mikroprogramos versija - bus rodoma modulio mikroprogramos versija, kai FIRECOM suras prijungtą modulį.

Parinkčių grupė „RS4852 sąsaja“

Priešgaisrines centrales (ESPA4.4.4 sąsaja, NSC solution, INIM smartline, C-TEC Cast ZFP, Polon-Alfa 3000) galima prijungti prie FIRECOM komunikatoriaus RS485 2 sąsajos. Priešgaisrinių centralių prijungimo schemos ir nustatymai pateikti 3.5-3.9 punktuose.

6.6 Langas „Zonų įėjimai“¶

Skirtukas „Zonų nustatymai“

• Zonos Nr. – zonos eilės numeris.

• Pavadinimas - zonai gali būti suteiktas pavadinimas, kuris naudojamas SMS pranešimuose ir Protegus2.

• Įėjimas – galima parinkti, kokį FIRECOM ar plėtimo modulio IN įėjimą priskirti zonai.

• Grupė – zonos priskyrimas grupei.

• Tipas – iš sąrašo pasirinkite prie zonos įėjimo IN prijungtos grandinės tipą: NC – normaliai uždaras kontaktas, NO – normaliai atviras kontaktas, EOL – varža grandinės gale. EOL_T – su varža grandinės gale ir tamperio stebėjimu; ATZ - dviejų zonų normaliai uždara grandinė su varžomis linijos gale, be tamperio sekimo funkcijos; ATZ_T- dviejų zonų normaliai uždara grandinė su varžomis linijos gale, su tamperio sekimo funkcija.

• CSP – kai parinktis pažymėta, zonos pranešimai apie įvykius bus siunčiami į centralizuoto stebėjimo pultą.

• Prot. – kai parinktis pažymėta, zonos įvykių pranešimai bus siunčiami į Protegus2 programėlę.

• Užlaikymas – IN įėjimo zonų reakcijos laikas milisekundėmis.

Skirtukas „SMS ir skambučiai“

Šis langas bus rodomas, jei bent vienas vartotojo telefono numeris yra aprašytas lange „Vartotojai ir pranešimai". Tik pirmiems 8 vartotojams galima padaryti šios nustatymus.

• Zn – zonos numeris su įvykių identifikavimo žodžiu. Gali būti „Įvykis“ arba „Grįžtis“.

• Vartotojas / SMS ir Skambutis – pažymėkite, kokiu būdu vartotojai turi būti informuoti apie kiekvienos zonos įvykius – SMS žinutėmis ar/ir skambučiais.

Skirtukas „Zonų kodai“

Suveikus zonai komunikatorius išsius pranešimą apie įvykį. Įėjimui priskiriamas Contact ID (SIA) kodas, kuris bus išsiustas į CSP ir Protegus2.

• Įgalinti – pažymėkite įvykių laukus, kuriu pranešimai bus siunčiami į CSP ir Protegus2.

• Į/A – nurodykite komunikatoriaus įvykio siuntimo sąlyga („Įvykis“ (E) arba „Atsistatymas“ (R)).

• CID – įvykio kodas.

• SIA – įvykio kodas.

• Grupė – įrašykite grupės numerį, kuris bus siunčiamas įvykus įvykiui.

• Zona - įrašykite zonos numerį, kuris bus siunčiamas įvykus įvykiui.

6.7 Langas „PGM išėjimai“¶

Skirtukas „Išėjimai“

• PGM Nr. – nurodo PGM išėjimo eilės numerį.

• Pavadinimas – įrašykite PGM išėjimo pavadinimą.

• Išėjimas – priskirkite FIRECOM ar išorinio įrenginio OUT išėjimus prie PGM.

• Išėjimo aprašymas – OUT išėjimo veikimo režimo parinkimas.

• Impulso trukmė, s – laukelyje galima nustatyti pageidaujamą OUT įsijungimo trukmę nuo 0 iki 9999 sekundžių.

• CSP - pažymėjus šią parinktį, išėjimo įvykių pranešimai bus siunčiami į centralizuoto stebėjimo pultą.

• Prot. - pažymėjus šią parinktį, išėjimo įvykių pranešimai bus siunčiami į Protegus2 programėlę.

Skirtukas „Nustatyti veikimą“

• Nr – išėjimo eilės numeris.

• Įgalinti – įgalina PGM veikimo algoritmą.

• PGM Nr. – pasirenkamas norimas PGM išėjimas OUT, kuris bus valdomas įvykus įvykiui nurodytam stulpeliuose „Faktorius“, „Faktoriaus Nr.“, „Pradėti kai“, „Nustatyta reikšmė“.

• Veiksmas:

• Išj. PGM – išėjimo OUT būsena - „Išjungta“.

• Įj. PGM – išėjimo OUT būsena - „Įjungta“.

• Impulsu Išjungti – pradinė išėjimo OUT būsena - „Įjungta“. Po komandos OUT būsena „Impulso trukmės“ metu taps „Išjungta“, o vėliau automatiškai grįš į pradinę „Įjungta“ būseną.

• Impulsu Įjungti – pradinė išėjimo OUT būsena - „Išjungta“. Po komandos OUT būsena „Impulso trukmės“ metu taps „Įjungta“, o vėliau automatiškai grįš į pradinę „Išjungta“ būseną.

• Impulso trukmė, s – galima nustatyti pageidaujamą nuo 0 iki 9999 sekundžių impulso trukmę.

• Faktorius/Faktoriaus Nr. – galima parinkti, koks įvykis (Įėjimas (zona), Gautos SMS žinutės, Įėjimo gedimas) sąlygos OUT išėjimo įjungimą.

• Pradėti, kai – galima nustatyti papildomą OUT išėjimo įjungimo nuo „Faktoriaus“ įvykio sąlygą.

• Nustatyta reikšmė – priklausomai nuo stulpelyje „Faktorius“ pasirinktos sąlygos galima nustatyti reikšmę (gaunamos SMS žinutės tekstą), kurią nustačius bus atliktas veiksmas **(**kuris nurodytas stulpelyje „Veiksmas“). SMS žinutės tekstą galima išskirti % ženklais. % ženklais išskiriamas raktinis žodis iš viso gauto SMS pranešimo, pagal kurį bus aktyvuotas PGM išėjimas.

%.....% - gaunamos SMS žinutės teksto dalis turi sutapti su tekstu įrašytu tarp % ženklų (pvz. %naMAs%. SMS žinutėje turi būti įrašytas tekstas, kuriame būtų tekstas „naMAs“. SMS žinutės pavyzdys: PoilsionaMAs25864).

.....% - gaunamos SMS žinutės teksto pradžia turi sutapti su tekstu įrašytu iki % ženklo (pvz. naMAs%. SMS žinutė turi prasidėti tekstu „naMAs“. SMS žinutės pavyzdys: naMAsddss).

%..... - gaunamos SMS žinutės teksto pabaiga turi sutapti su tekstu įrašytu po % ženklo. (pvz. %naMAs. SMS žinutė turi pasibaigti tekstu „naMAs“. SMS žinutės pavyzdys: 1144naMAs).

SMS žinutės tekste yra svarbios didžiosios ir mažosios raidės.

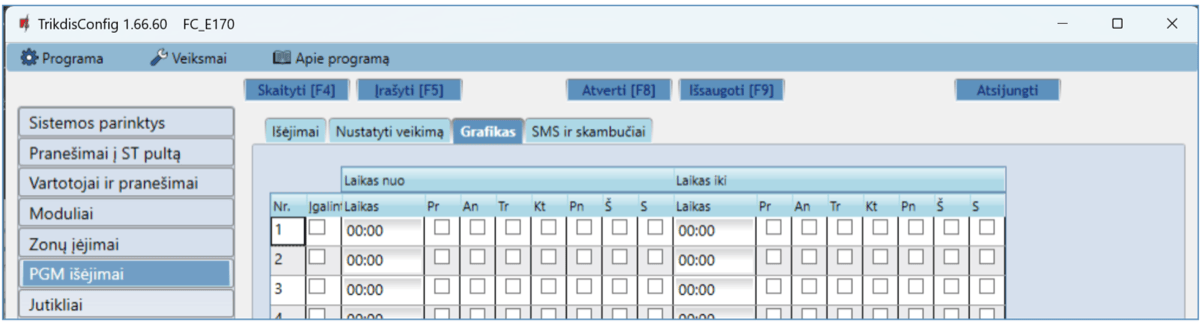

Skirtukas „Grafikas“

• Nr. – grafiko eilės numeris.

• Įgalinti – įjungti grafiką.

• Laikas nuo – nustatomas laikas, kada PGM turės būti įjungtas (grafiko pradžios laikas).

• Laikas iki – nustatomas laikas, kada PGM turės būti išjungtas (grafiko pabaigos laikas).

• Pr – S – galima pažymėti savaitės dienas, kada PGM turės būti įjungtas/išjungtas.

Skirtukas „SMS ir skambučiai“

Šis skirtukas bus rodomas, jei bent vienas vartotojo telefono numeris yra aprašytas lange „Vartotojai ir pranešimai". Tik pirmiems 8 vartotojams galima padaryti šios nustatymus.

• PGM – rodomas OUT išėjimo numeris ir įjungimo/išjungimo įvykio tipas („Įvykis“ – OUT išėjimo įjungimo įvykis ir „Grįžtis“ – OUT išjungimo įvykis).

• Vartotojas / SMS ir Skambutis – galima parinkti, kurį vartotoją SMS žinute ar/ir skambučiu informuoti, kai OUT išėjimas bus įjungtas/išjungtas.

6.8 Langas „Jutikliai“¶

• Nr – temperatūros jutiklio eilės numeris.

• Įrenginys – pasirinktas temperatūros jutiklis bus priskirtas prie eilės numerio.

• Serijos Nr. - temperatūros jutiklio serijos numeris, kurį nuskaito komunikatorius.

• Jutiklio pavadinimas – suteikite temperatūros jutikliui pavadinimą.

• Maks. – didžiausia ribinė temperatūros jutiklio reikšmė, kurią viršijus, bus formuojamas pranešimas apie įvykį. Kad būtų formuojamas pranešimas, turi būti uždėta varnelė „Maks“ stulpelyje.

• Min. – mažiausia ribinė temperatūros jutiklio reikšmė, žemiau kurios nukritus, bus formuojamas pranešimas apie įvykį. Kad būtų formuojamas pranešimas, turi būti uždėta varnelė „Min“ stulpelyje.

• Uždelsimas - įvykis bus išsiųstas, jei per nustatytą laiką bus viršyta jutiklio išmatuota (MAX arba MIN) reikšmė. Uždelsimo laikas nurodomas minutėmis.

• Jutiklio tipas – nurodykite prijungiamo temperatūros jutiklio tipą („Dallas 1Wire“ – galima prijungti 8 vnt. temperatūros jutiklių. Pasirinkus Dallas jutiklius jie bus priregistruojami automatiškai; „Drėgmės ir temperatūros (AM23xx tipo)“ – galima prijungti 1 vnt. AM2301 temperatūros ir drėgmės jutiklį. Pasirinkus „Drėgmės ir temperatūros (AM23xx tipo)“ jutiklį jis turi būti rankiniu būdu priskirtas stulpelyje „Įrenginys“.).

6.9 Langas „Sistemos įvykiai“¶

Skirtukas „Įvykiai“

• Nr. – įvykio numeris pagal sąrašą.

• Įvykio pavadinimas – įvykio pavadinimas.

• Įgalinti – įgalinti įvykio atpažinimą ir pranešimo generavimą.

• CSP – parinktų įvykių pranešimai bus siunčiami į CSP.

• Prot. – parinktų įvykių pranešimai bus siunčiami į Protegus2 programėlę.

• CID kodas – įvykio Contact ID kodas.

• Įvykio SMS tekstas – įvykio pranešimo tekstas SMS žinutėje.

• Grįžties įvykio SMS tekstas - grįžties įvykio pranešimo tekstas SMS žinutėje.

Skirtukas „SMS ir skambučiai“

Šis skirtukas bus rodomas, jei bent vienas vartotojo telefono numeris yra aprašytas lange „Vartotojai ir pranešimai". Tik pirmiems 8 vartotojams galima padaryti šios nustatymus.

• Nr. – įvykio numeris ir identifikavimo žodis (Įvykis, Grįžtis).

• Įvykio SMS tekstas – tekstas, kuris bus įrašytas į SMS pranešimus apie įvykius.

• Vartotojas / SMS ir Skambutis - pažymėkite, kokiu būdu vartotojai turi būti informuoti apie kiekvieną įvykį – SMS žinute ir/arba skambučiu.

6.10 Langas „Įvykių žurnalas“¶

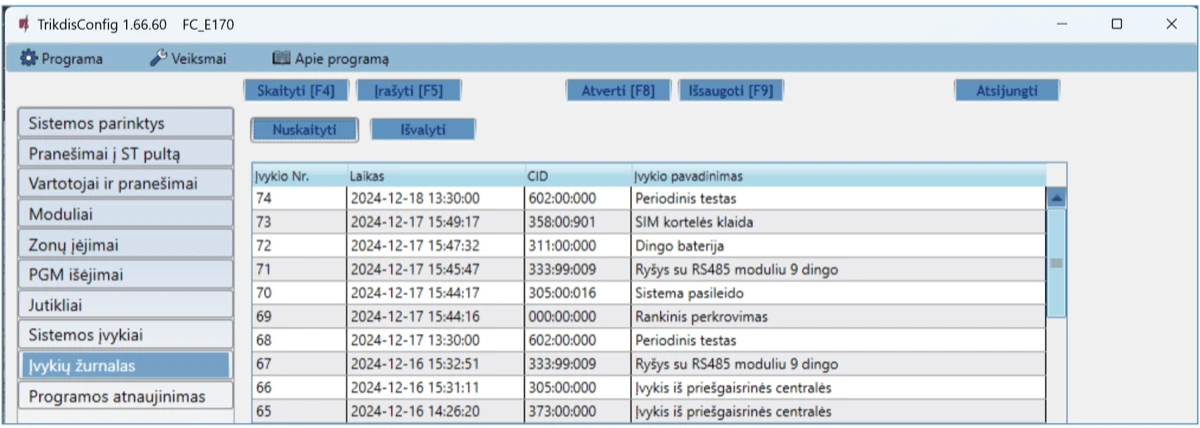

• Mygtukas „Nuskaityti“ – komanda, kuria galima nuskaityti įvykių žurnalą iš įrenginio atminties.

• Mygtukas „Išvalyti“ – komanda, kuria galima išvalyti įvykių žurnalo įrašus iš įrenginio atminties.

• Lentelėje galima rasti Įvykio Nr., Laiką, CID kodą, Įvykio pavadinimą. Įvykių žurnalo istorijoje gali būti parodyta iki 1000 įvykių išsaugotų FIRECOM atmintyje.

6.11 Gamyklinių nustatymų atstatymas¶

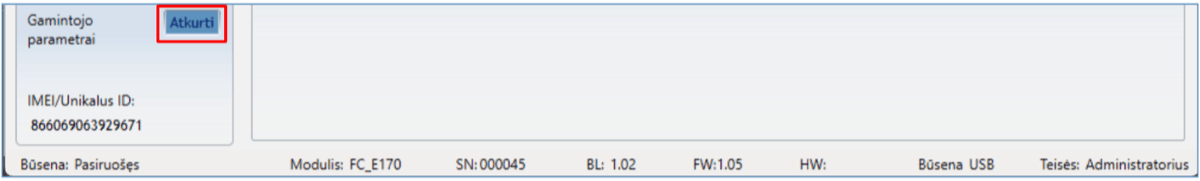

Norint atkurti komunikatoriaus gamyklinius nustatymus, reikia nuspausti programos TrikdisConfig mygtuką „Atkurti“.

7. Nuotolinis veikimo parametrų nustatymas¶

1. Kompiuteryje paleiskite konfigūravimo programą TrikdisConfig.

2. Lauke „Nuotolinė prieiga“ įveskite komunikatoriaus „IMEI/Unikalus ID“ numerį. Šį numerį rasite ant įrenginio pakuotės ir nugarėlės lipdukų.

3. (Nebūtina) Langelyje „Sistemos pavadinimas“ įveskite norimą komunikatoriaus pavadinimą.

4. Paspauskite „Konfigūravimas“.

5. Atsidariusiame lange paspauskite Skaityti [F4]. Programai paprašius, įveskite administratoriaus arba instaliuotojo kodą.

6. Nustatykite norimus parametrus ir pabaigę nuspauskite Įrašyti [F5]. Jei norite baigti darbą su TrikdisConfig, spauskite „Atsijungti“.

8. Komunikatoriaus testavimas¶

Kai konfigūravimas ir instaliavimas baigtas, atlikite sistemos patikrą:

1. Norėdami išbandyti komunikatoriaus įėjimą, suaktyvinkite jį. Patikrinkite, ar įvykiai buvo gauti Centriniame Stebėjimo Pulte (CSP) ir/arba Protegus2 programėlėje.

2. Norėdami išbandyti komunikatoriaus išėjimus, juos įjunkite nuotoliniu būdu ir patikrinkite jų veikimą. Patikrinkite, ar įvykiai buvo gauti Centriniame Stebėjimo Pulte (CSP) ir/arba Protegus2 programėlėje.

3. Atlikite priešgaisrinės signalizacijos bandymą, kad įsitikintumėte, jog CSP tinkamai priima įvykius.

9. Programinės įrangos atnaujinimas¶

Komunikatoriaus veikimo programą galima atnaujinti ar pakeisti ir rankiniu būdu. Po atnaujinimo išlieka visi ankstesni komunikatoriaus nustatymai. Veikimo programą įrašant rankiniu būdu, ją galima pakeisti į naujesnę arba senesnę versiją. Atlikite šiuos žingsnius:

1. Paleiskite TrikdisConfig.

2. Prijunkite komunikatorių per USB Type-C kabelį prie kompiuterio arba prisijunkite prie komunikatoriaus nuotoliniu būdu.

3. Jei yra naujesnė gamyklinė programinė įranga, programa pasiūlys įdiegti naujesnės gamyklinės programinės įrangos versijos bylą.

4. Parinkite programos TrikdisConfig meniu „Programos atnaujinimas“.

5. Paspauskite mygtuką „Atverti failą“ ir parinkite reikiamą programinės įrangos bylą. Naujausias gaminių programinės įrangos bylas galite atsisiųsti iš tinklapio www.trikdis.lt.

6. Paspauskite atnaujinimo mygtuką Naujinti [F12].

7. Palaukite, kol bus atlikti atnaujinimai.

10. Saugos reikalavimai¶

Komunikatorių turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš instaliavimą prašome atidžiai perskaityti šį vadovą, kad išvengtumėte klaidų, dėl kurių galimi įrangos darbo sutrikimai ar net rimti gedimai.

Prieš jungdami bet kokius elektros kontaktus, atjunkite elektros tiekimą.

Dėl bet kokių pakeitimų, modernizavimo ar remonto, kurie atlikti be gamintojo sutikimo, bus nutraukiamas teisės į garantiją galiojimas.

Įrenginys pasibaigus eksploatacijai turi būti utilizuojamas pagal vietinius galiojančius teisės aktus ir jo bei jį sudarančių komponentų negalima išmesti kaip buitinių atliekų.
