Siųstuvas T16

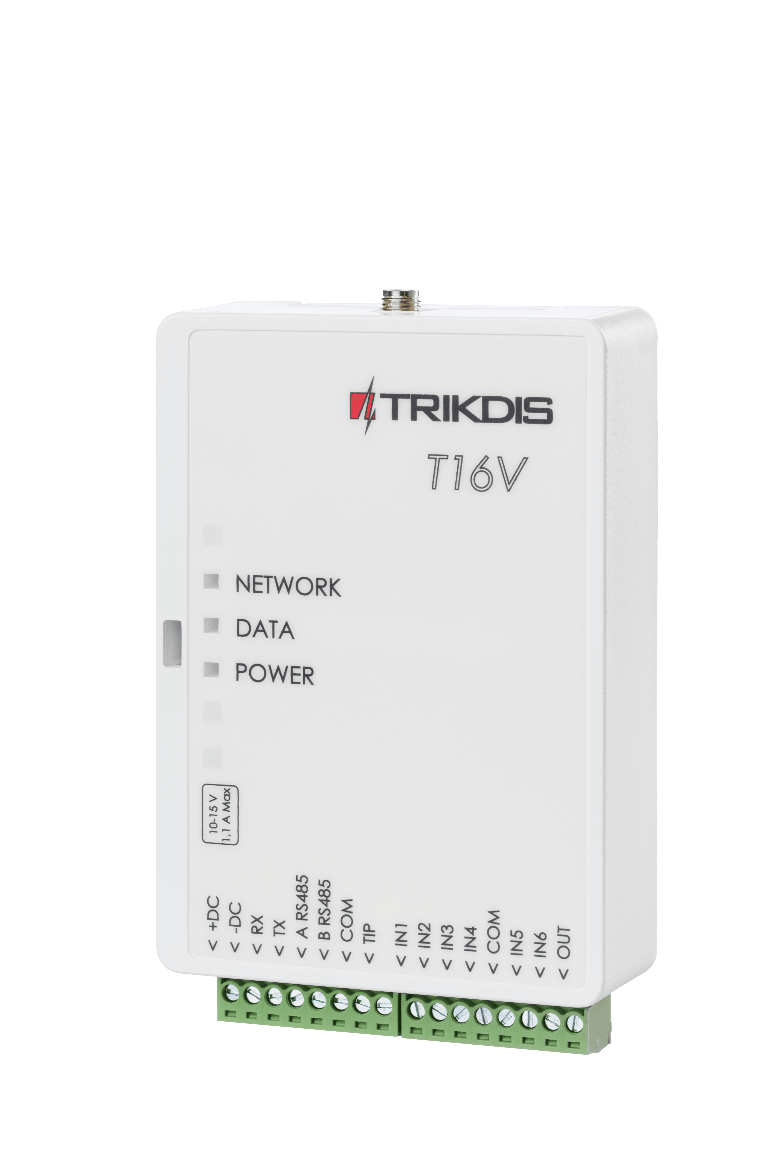

TRIKDIS T16V siųstuvo priekinė pusė: antenos jungtis, NETWORK, DATA ir POWER indikatoriai bei dvi gnybtų kaladėlės apačioje.

1. Aprašymas

Radijo siųstuvas T16 yra daugiafunkcinis radijo įrenginys, naudojamas apsaugos centralių įvykių pranešimams perduoti per "Trikdis" radijo tinklus.

Siųstuvas gali siųsti savus įvykių pranešimus ir įvykių pranešimus, gautus iš apsaugos centralių į CSP (centralizuotą stebėjimo pultą) su galimybe iš CSP nukreipti galutiniam vartotojui.

1.1 Savybės

Komunikacija

  • Įvykių pranešimų siuntimas į CSP.

  • RAS3, RAS2M, LARS1, LARS radijo tinklo protokolai.

  • Išėjimo galia nuo 1 W iki 5 W.

  • Galimybė naudoti išorinį IP siųstuvą kaip pagrindinį ryšio kanalą.

  • Įvykių pranešimų perdavimas Contact ID ir 4+2 kodais.

  • Apsaugos centralių paskyros ID naudojimas daugiasritėms sistemoms.

Konfigūravimas

  • Paprastas ir greitas instaliavimas.

  • Siųstuvo gamyklinės programinės įrangos atnaujinimas.

  • Du parametrų nustatymo lygiai (paskyros), instaliuotojui ir administratoriui.

  • Galimybė konfigūruoti nuotoliniu būdu naudojant IP siųstuvą.

Nuoseklus prievadas, įėjimai ir išėjimai

  • Universalus nuoseklus prievadas įvairioms apsaugos centralėms prijungti.

  • TIP/RING telefono linijos sąsaja gali priimti pranešimus Contact ID ir 4+2 kodais iš centralės.

  • RS485 sąsaja IP siųstuvams ir išplėtimo moduliams.

  • 6 įėjimai, pasirenkamas tipas: NC, NO, EOL (2,2 kΩ). (T16V, T16U)

5 įėjimai, pasirenkamas tipas: NC, NO, EOL (2,2 kΩ). (T16U5)

  • 1 išėjimas. (T16V, T16U)

2 išėjimai. (T16U5)

1.1 Veikimo aprašymas

Siųstuvas jungiamas prie apsauginės centralės išvadų, nuskaito ten esamus signalus ir juos transformuoja į pranešimus, atitinkančius protokolo Contact ID kodus.

Jei siųstuvas nustatytas transliuoti RAS-3 radijo sistemos kodavimu, tai Contact ID pranešimas transliuojamas nepakeistas. Nustačius, kad siųstuvas transliuotų kitais radijo sistemų kodais, pranešimai konvertuojami į tos sistemos kodus. Konvertavimo lentelė saugoma siųstuvo atmintyje ir, reikalui esant, gali būti koreguojama. Jei priėmimui naudojama TRIKDIS įranga, tai gauti bet kokiu kodavimu transliuoti pranešimai perduodami į stebėjimo programą tiksliomis jų reikšmėmis.

Prie siųstuvo IN išvadų (toliau įėjimų) gali būti jungiama NC, NO ar EOL=2,2 kΩ tipo išorinė grandinė. Pakitus grandinės būsenai arba jai atsistačius į pradinę, siųstuvas išsiųs to įvykio pranešimą.

Priimtus apsaugos centralės pranešimus, siųstuvas nustatytu radijo dažniu bei kodavimu transliuoja į eterį. Tas pats pranešimas gali būti pakartotas 1-10 kartų. Galima nustatyti, kad siųstuvas pranešimus transliuotų dviejų skirtingų radijo sistemų kodavimais, dviem skirtingais radijo dažniais bei su skirtingais saugomą objektą identifikuojančiais numeriais.

Siųstuvas periodiškai siunčia ryšio patikrinimo Test pranešimus. Savalaikį šių pranešimų priėmimą kontroliuoja stebėjimo pulto pranešimų stebėjimo programa. Galima nuolatos siųsti PING pranešimus, kurių savalaikį priėmimą kontroliuoja stebėjimo pulto priėmimo įranga.

Siųstuvas automatiškai tikrina maitinimo įtampą. Įtampai nukritus žemiau 11,5 ±0,2 V ribos, siųstuvas išsiųs pranešimą apie maitinimo įtampos nepakankamumą. Įtampai pakilus virš 12,6 ±0,2 V ribos, siųstuvas išsiųs pranešimą apie maitinimo įtampos atsistatymą.

Maitinimo įtampai nukritus žemiau 10 ±0,2 V ribos, siųstuvas persijungs veikti „miego“ režimu. Prieš persijungiant, siųstuvas išsiųs apie tai pranešimą. Veikdamas „miego“ režimu, siųstuvas nekaupia ir nesiunčia jokių pranešimų. Siųstuvas iš „miego“ režimo persijungs veikti darbiniu režimu tik tada, kai 12,6 V maitinimo įtampa išlieka stabili įjungus siųstuvo galią.

Nuolatinės srovės maitinimo šaltinis. T16 turi būti sujungtas tiesiai su maitinimo gnybtais (AUX) arba 12 V akumuliatoriaus gnybtais. Siųstuvo maitinimo laido skerspjūvis ne mažiau 1 mm2. Perduodant duomenis siųstuvas vartoja 1,2 A srovę, todėl maitinimo įtampos stabilumas yra svarbus patikimam siųstuvo darbui.

Antena. Antena labai svarbi kokybiško ryšio užtikrinimui. Naudokite tik tinkamo dažnio ir galios anteną. Jei naudojama 1/4 λ antena, ji turi būti vertikaliai orientuota ir sumontuota kuo aukščiau. Stenkitės vengti montuoti anteną vietose, kurios nuo priėmimo antenos uždengtos metaliniais skydais arba gelžbetoninėms pertvaromis. Geriausia ryšio kokybė užtikrinama esant tiesioginiam matomumui tarp siųstuvo ir imtuvo antenų. Be to dažniausiai ryšio kokybę galima pagerinti stengiantis iškelti anteną kuo didesniame aukštyje. Antena prie siųstuvo jungiama naudojant koaksialinį 50 Ω kabelį. Kuo ilgesnis kabelis, tuo didesni signalo nuostoliai jame. Rekomenduojama naudoti iki 10 metrų ilgio kabelį. Kai kabelio ilgis yra mažesnis nei 5 m rekomenduojamas RG-58U arba geresnis kabelis. Ilgam kabeliui naudokite kabelį su mažesniu slopinimu. Įrengus siųstuvą, reikia patikrinti ryšio kokybę. Tam reikia pasiųsti kelis pranešimus, ir patikrinti signalo lygį imtuve. Tinkamas yra ne žemesnis nei 3 lygio signalas.

Duomenų kabelis. Duomenų kabelis sujungiantis radijo siųstuvą ir apsaugos centralę turi būti ne ilgesnis nei 50 cm. Jei duomenų kabelis ilgesnis, reikia naudoti ekranuotą kabelį. Duomenų kabelis jungiamas centralėje prie klaviatūros magistralės, nuosekliosios jungties arba centralės telefoninio komunikatoriaus. Venkite kabelio montavimo lygiagrečiai su kintamos srovės jėgos kabeliais, antenos kabeliu ar kitais stipriais elektromagnetinio lauko šaltiniais.

RS485 sąsaja. Prie siųstuvo RS485 sąsajos galima prijungti modulius W485, E485 ir TM17. Kai RS485 magistralės ilgis yra didesnis nei 1 m, naudokite vytos poros kabelį (STP 4x2x0,5). Venkite kabelio montavimo lygiagrečiai su kintamos srovės jėgos kabeliais, antenos kabeliu ir kitais stipriais elektromagnetinio lauko šaltiniais.

1.2 Techniniai parametrai

Parametras T16V T16U T16U5
Maitinimo įtampa 10-15 V nuolatinės srovės
Naudojama srovė Iki 50 mA (budėjimo režime) Iki 1,2 A (siuntimo režime)
Radijo dažniai 136 MHz – 174 MHz (VHF) 430 MHz – 512 MHz (UHF) 430 MHz – 470 MHz (UHF)
Radijo kanalai 2
RF išėjimo varža 50 Ω
Šalutiniai spinduliavimai Atitinka EN 300 113
Transliacijos RF protokolai RAS3, RAS2M, LARS, LARS1, LARS_RAS2M, LARS1_RAS2M
Įvykio pranešimo transliacijos trukmė 60-400 ms (priklauso nuo pasirinkto radijo protokolo)
Atmintis Iki 32 pranešimų
įėjimas 6, nustatomas tipas: NC, NO, EOL (2,2 кΩ) 6, nustatomas tipas: NC, NO, EOL (2,2 кΩ) 5, nustatomas tipas: NC, NO, EOL (2,2 кΩ)
Išėjimas 1, OC tipo, komutavimo įtampa 15 V, 1 A 1, OC tipo, komutavimo įtampa 15 V, 1 A 2, OC tipo, komutavimo įtampa 15 V, 1 A
Įvykių pranešimų formatas Contact ID;​ 4+2
Darbinės aplinkos sąlygos Temperatūra nuo –20 °C iki +50 °C, santykinis oro drėgnumas 80 %, kai temperatūra siekia +20 °C
Matmenys 113 x 71 x 26 mm
Svoris 0,10 kg

Imtuvai, priimantys T16 serijos siųstuvo skirtingais radijo sistemų formatais siunčiamus pranešimus

RAS-002 RAS-2M LARS LARS1 RAS-3
TRIKDIS R7 + + + +
TRIKDIS RF7 + + + +
TRIKDIS R11 + + + + +
TRIKDIS RF11 + + + + +
Kitų gamintojų + +

1.3 Siųstuvo elementai

Antenos SMA jungtis. Šviesos indikatoriai. Priekinio dangtelio atidarymo plyšys. Gnybtai laidų prijungimui.
T16V, T16U T16U5

1.4 Išorinių gnybtų paskirtis

Kontaktas Aprašymas
+DC Maitinimo gnybtas (10-15 V nuolatinės srovės teigiamas gnybtas)
-DC Maitinimo gnybtas (10-15 V nuolatinės srovės neigiamas gnybtas)
Rx/​CLK Apsaugos centralės nuoseklaus prievado gnybtas CLK
Tx/​DATA Apsaugos centralės nuoseklaus prievado gnybtas DATA
A RS485 RS485 magistralės A kontaktas
B RS485 RS485 magistralės B kontaktas
COM/​RING Bendras (neigiamas) gnybtas arba telefoninio komunikatoriaus RING gnybtas
TIP Telefoninio komunikatoriaus TIP gnybtas
IN1/​R-1 1 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO) arba gnybtas telefono linijos stebėjimui
IN2/​T-1 2 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO) arba gnybtas telefono linijos stebėjimui
IN3 3 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO)
IN4 4 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO)
COM Bendras (neigiamas) gnybtas
IN5 5 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO)
IN6 /​ arba 6 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO). (T16V, T16U)
OUT1 Išėjimo gnybtas, atviro kolektoriaus tipo, srovė iki 1 A. (T16U5)
OUT1 /​ arba Išėjimo gnybtas, atviro kolektoriaus tipo, srovė iki 1 A. (T16V, T16U)
OUT2 Išėjimo gnybtas, atviro kolektoriaus tipo, srovė iki 1 A. (T16U5)

1.5 Šviesinė veikimo indikacija

Indikatorius Veikimas Aprašymas
NETWORK (Tinklas) Mirksi žaliai Radijo siųstuvas siunčia duomenys
DATA (Duomenys) Šviečia žaliai Yra neišsiųstų įvykių pranešimų buferinėje atmintyje
DATA (Duomenys) Šviečia raudonai Perpildyta buferinė atmintis
DATA (Duomenys) Mirksi raudonai (1/1) Sujungimo problema su apsaugos centrale
DATA (Duomenys) Mirksi raudonai (1/10) RS-485 modulių sujungimo problema
POWER (Maitinimas) Mirksi žaliai Maitinimo įtampa yra pakankama
POWER (Maitinimas) Mirksi geltonai Žemo lygio maitinimo įtampa
POWER (Maitinimas) Mirksi žaliai ir geltonai (Konfigūravimo režimas) prijungtas USB kabelis

1.6 Medžiagos reikalingos montavimo darbams

Prieš pradėdami įsitikinkite, kad turite:

  1. Konfigūracijai reikalingą USB kabelį („Mini-B“ tipo);

  2. Bent 4 gyslų kabelį siųstuvui prie apsaugos centralės prijungti;

  3. Apsaugos centralės instrukciją, prie kurios bus jungiamas siųstuvas;

  4. Anteną;

  5. Plokščią 2,5 mm atsuktuvą.

Reikalingas medžiagas galite užsisakyti iš vietinio platintojo.

2. Sujungimų schemos ir įrengimas

2.1 Apsaugos centralių prijungimo schemos

Apsaugos centralių, prie kurių galima prijungti siųstuvus T16V, T16U ir T16U5, sąrašas

Gamintojas Centralės modelis T16V, T16U, T16U5
DSC® PC1616, PC1832, PC1864, PC1616, PC1832, PC1864 +
PYRONIX® MATRIX 424, MATRIX 832, MATRIX 832+, MATRIX 6, MATRIX 816 +
GE® CADDX NX-4, NX-6, NX-8, NX-8E +
PARADOX® SPECTRA SPxxxx, 1727, 1728, 1738 +
PARADOX® MAGELLAN MG5000, MG5050 +
PARADOX® DIGIPLEX EVO48, EVO192, EVOHD, NE96, EVO96 +
PARADOX® ESPRIT E55, E65, 728ULT, 738ULT +
SECOlink PAS832 +
TEXECOM PREMIER 412, 816, 816+, 832 / PREMIER ELITE 12, 24, 48, 88, 168, 640 +
CROW RUNNER +
ARGUS-SPECTR Strelec RROP +
BOLID C2000 +
ROVALANT A6-06 (LARS / MAYAK) +
RISCO LightSYS +
Honeywell Vista +
INIM Smartline +
Centralės, turinčios telefoninį komunikatorių Formatai: Contact ID; 3/1, 4/1, 4/2 2300; 3/1, 4/1, 4/2 1400 +

Siųstuvų T16V, T16U, T16U5 zonas (įėjimus IN) galima tiesiogiai jungti prie įvairių įrenginių (pvz.: jutiklių, panikos mygtuko, sirenos išėjimo) arba prie centralės programuojamų išėjimų PGM. Būtina įvertinti jungiamo įrenginio veikimą ir pasirinkti tinkamą zonos (įėjimo IN) tipą.

Nuolatinės srovės maitinimo šaltinis. Siųstuvui prijungti prie maitinimo šaltinio naudokite laidą ne mažiau 1 mm². Venkite ilgų kabelių (rekomenduojamas ilgis iki 1m). Venkite kabelio montavimo lygiagrečiai su kintamos srovės jėgos kabeliais, antenos kabeliu ar kitais stipriais elektromagnetinio lauko šaltiniais. Radijo siųstuvas pranešimo siuntimo metu vartoja 1,2 A srovę, todėl būtinas stabilus energijos šaltinis siųstuvo maitinimui (apsaugos centralės AUX gnybtai, arba prijungti tiesiogiai prie akumuliatoriaus gnybtų).

Duomenų kabelis. Duomenų kabelis sujungiantis radijo siųstuvą ir apsaugos centralę turi būti ne ilgesnis nei 50 cm. Jei duomenų kabelis ilgesnis reikia naudoti ekranuota kabelį. Duomenų kabelis jungiamas centralėje prie klaviatūros magistralės, nuosekliosios jungties arba centralės telefoninio komunikatoriaus. Venkite kabelio montavimo lygiagrečiai su kintamos srovės jėgos kabeliais, antenos kabeliu ar kitais stipriais elektromagnetinio lauko šaltiniais.

2.1.1 DSC

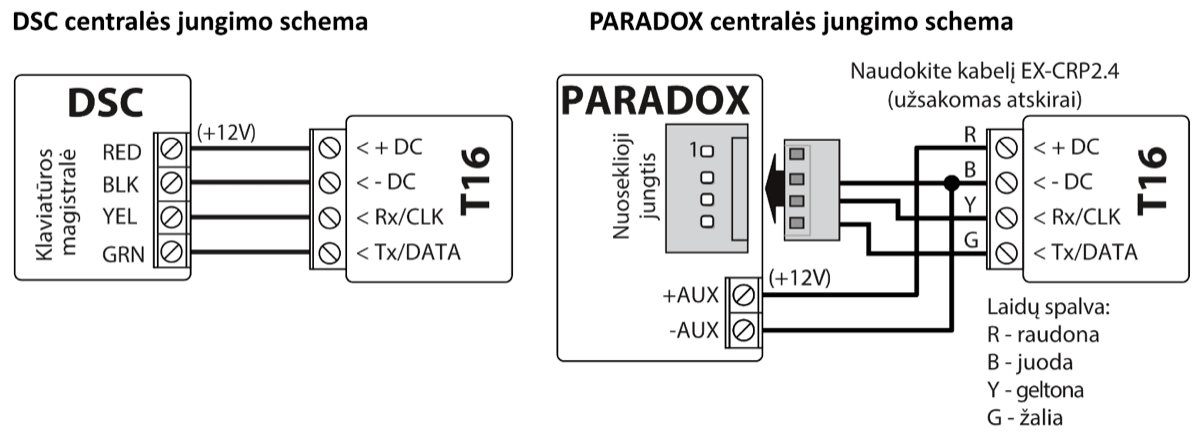

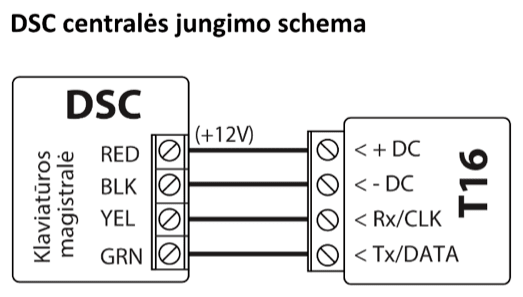

Prijungimo schema: DSC centralės klaviatūros magistralė prijungta prie T16. RED (+12V) jungiamas prie + DC, BLK – prie - DC, YEL – prie Rx/CLK, GRN – prie Tx/DATA.

2.1.2 PARADOX

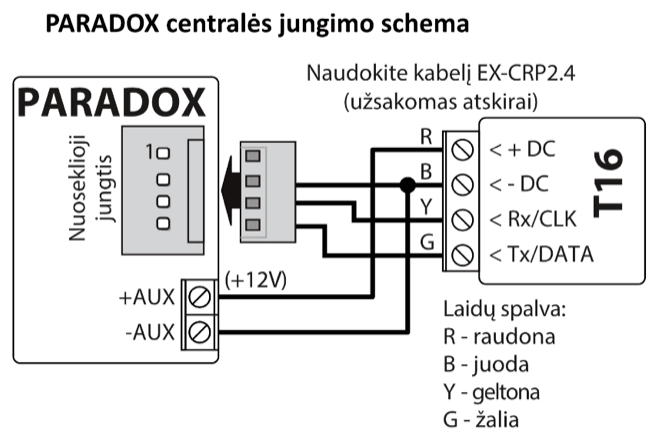

Prijungimo schema: PARADOX centralė prijungta prie T16 per atskirai užsakomą kabelį EX-CRP2.4. +AUX (+12V) ir raudonas laidas R jungiami prie + DC; -AUX ir juodas laidas B – prie - DC; geltonas laidas Y – prie Rx/CLK; žalias laidas G – prie Tx/DATA.

2.1.3 CADDX

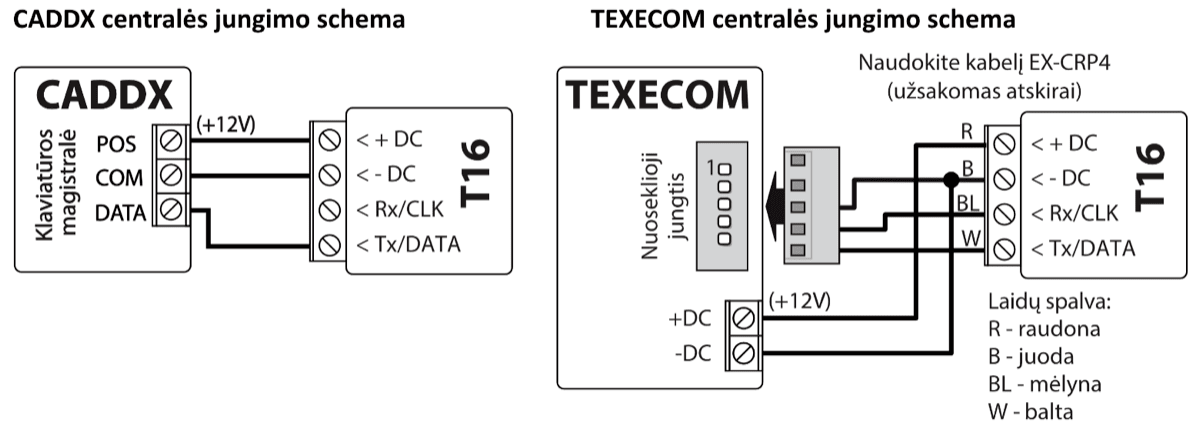

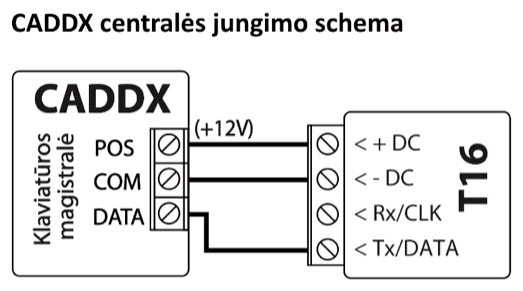

Prijungimo schema: CADDX centralės klaviatūros magistralė prijungta prie T16. POS (+12V) jungiamas prie + DC, COM – prie - DC, DATA – prie Tx/DATA; Rx/CLK nenaudojamas.

2.1.4 TEXECOM

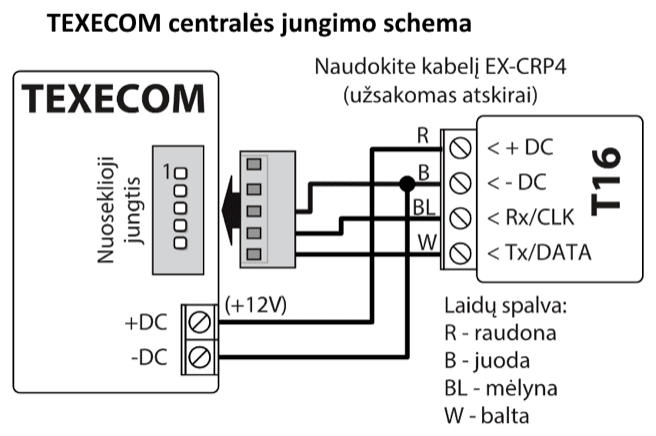

Prijungimo schema: TEXECOM centralė prijungta prie T16 per atskirai užsakomą kabelį EX-CRP4. +DC (+12V) ir raudonas laidas R jungiami prie + DC; -DC ir juodas laidas B – prie - DC; mėlynas laidas BL – prie Rx/CLK; baltas laidas W – prie Tx/DATA.

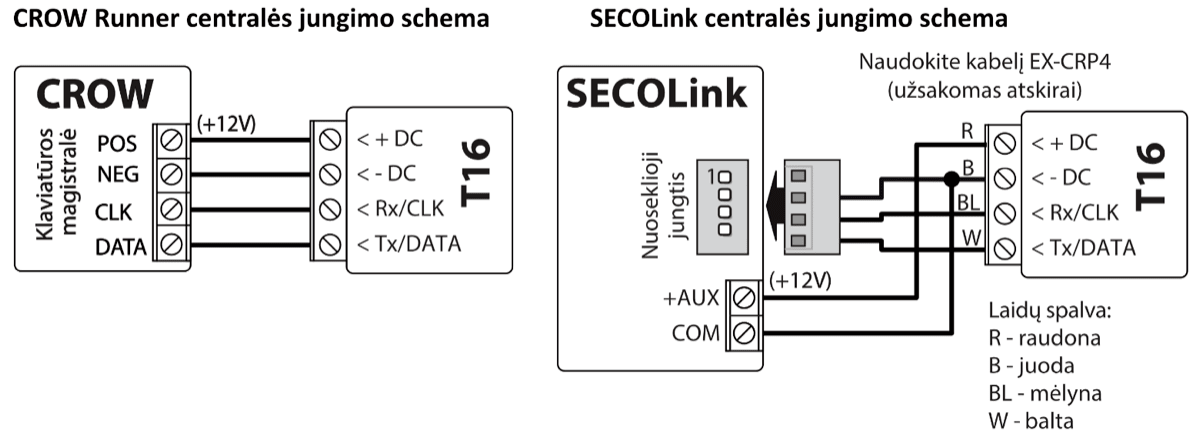

2.1.5 CROW Runner

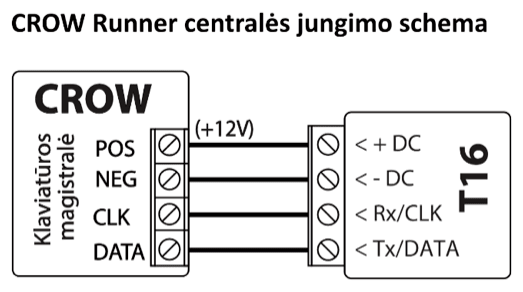

Prijungimo schema: CROW Runner centralės klaviatūros magistralė prijungta prie T16. POS (+12V) jungiamas prie + DC, NEG – prie - DC, CLK – prie Rx/CLK, DATA – prie Tx/DATA.

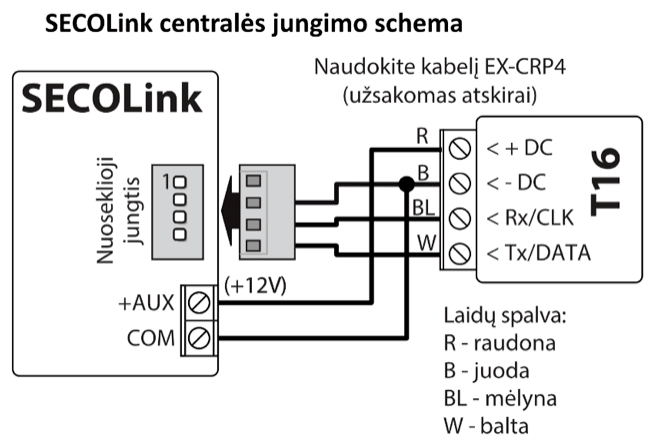

Prijungimo schema: SECOLink centralė prijungta prie T16 per atskirai užsakomą kabelį EX-CRP4. +AUX (+12V) ir raudonas laidas R jungiami prie + DC; COM ir juodas laidas B – prie - DC; mėlynas laidas BL – prie Rx/CLK; baltas laidas W – prie Tx/DATA.

2.1.7 ARGUS-SPEKTR STRELEC

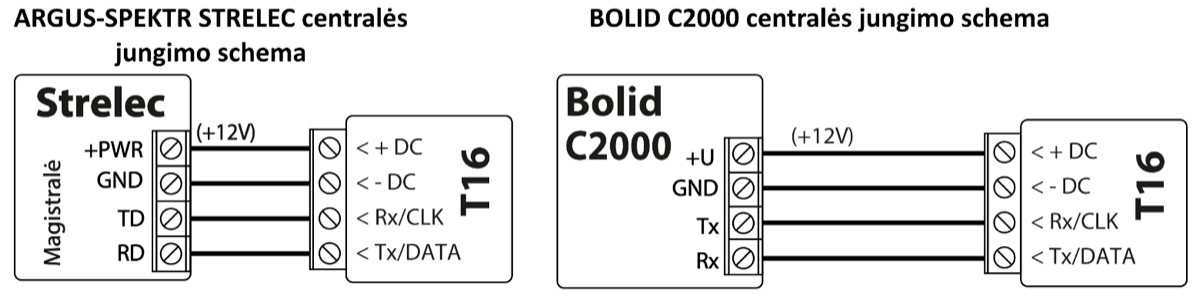

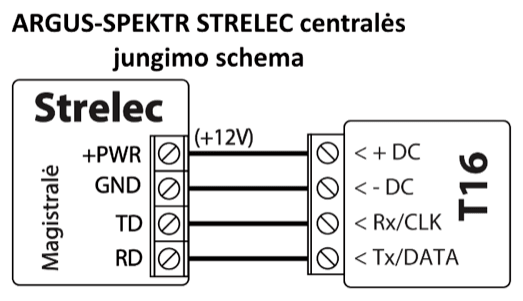

Prijungimo schema: ARGUS-SPEKTR STRELEC centralė prijungta prie T16. +PWR (+12V) jungiamas prie + DC, GND – prie - DC, TD – prie Rx/CLK, RD – prie Tx/DATA.

2.1.8 BOLID C2000

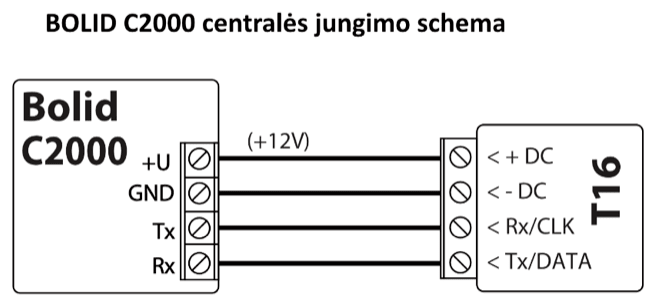

Prijungimo schema: BOLID C2000 centralė prijungta prie T16. +U (+12V) jungiamas prie + DC, GND – prie - DC, Tx – prie Rx/CLK, Rx – prie Tx/DATA.

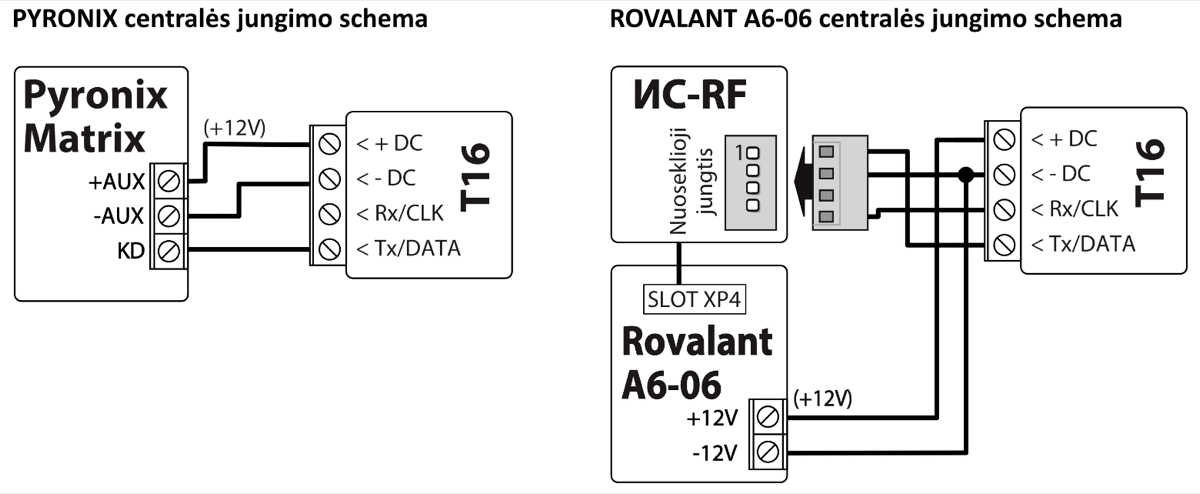

2.1.9 PYRONIX

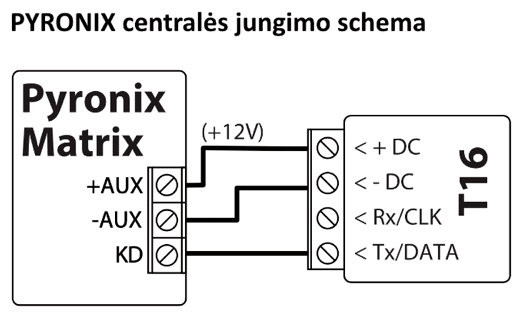

Prijungimo schema: PYRONIX Matrix centralė prijungta prie T16. +AUX (+12V) jungiamas prie + DC, -AUX – prie - DC, KD – prie Tx/DATA; Rx/CLK nenaudojamas.

2.1.10 ROVALANT A6-06

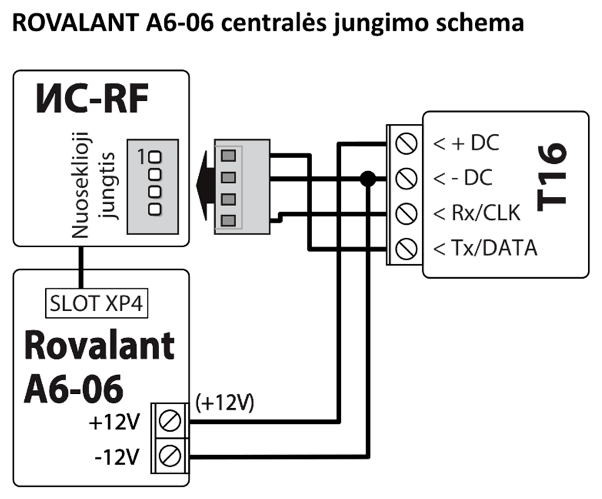

Prijungimo schema: ROVALANT A6-06 centralė prijungta prie T16. SLOT XP4 jungiamas prie nuosekliosios jungties modulio ИС-RF; Rovalant +12V jungiamas prie T16 + DC, o -12V – prie - DC. ИС-RF nuosekliosios jungties jungtis turi tris laidus: jie jungiami prie T16 - DC (taške sujungiant su -12V laidu), Rx/CLK ir Tx/DATA; nė vienas jungties laidas nejungiamas prie + DC.

2.1.11 RISCO LightSYS

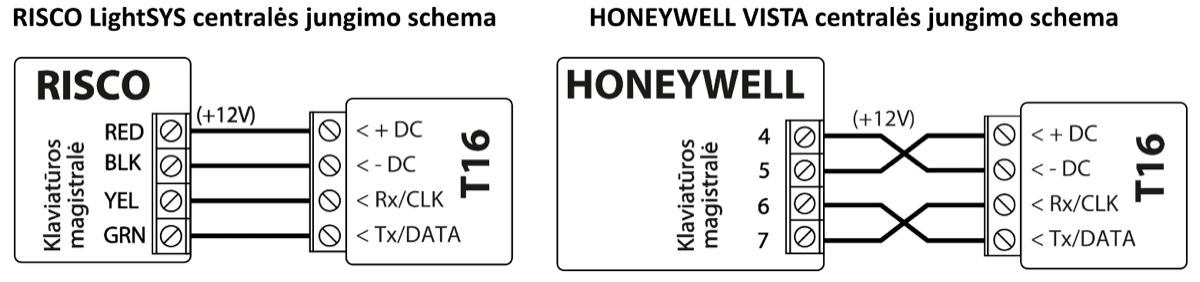

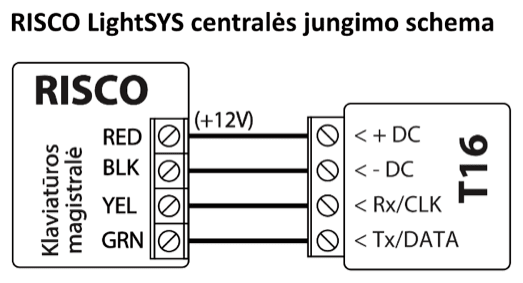

Prijungimo schema: RISCO LightSYS centralės klaviatūros magistralė prijungta prie T16. RED (+12V) prie + DC, BLK prie - DC, YEL prie Rx/CLK, GRN prie Tx/DATA.

2.1.12 HONEYWELL VISTA

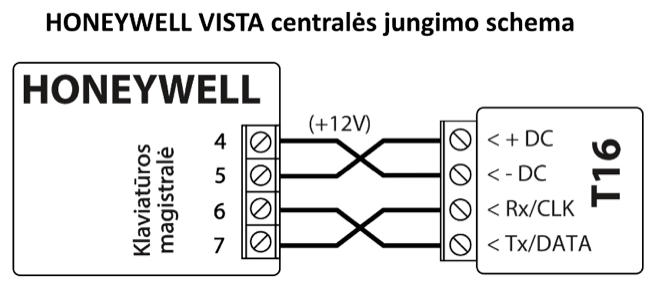

Prijungimo schema: HONEYWELL VISTA centralės klaviatūros magistralė prijungta prie T16. Gnybtas 4 prie - DC, 5 prie + DC, 6 prie Tx/DATA, 7 prie Rx/CLK; abi laidų poros susikerta be sujungimo taško.

2.1.13 INIM SMARTLINE

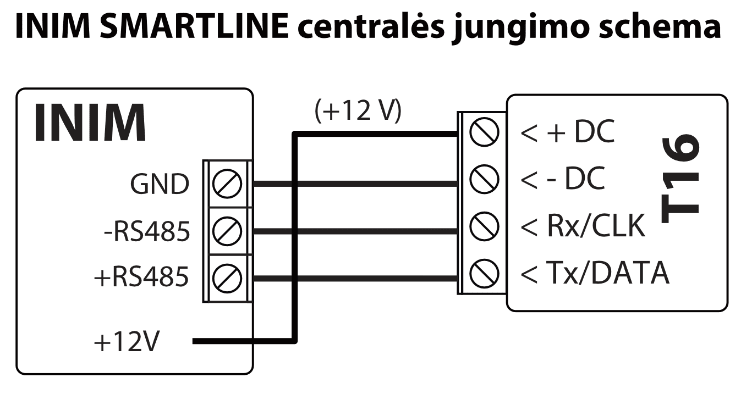

Prijungimo schema: INIM SMARTLINE centralė prijungta prie T16. +12V prie + DC, GND prie - DC, -RS485 prie Rx/CLK, +RS485 prie Tx/DATA.

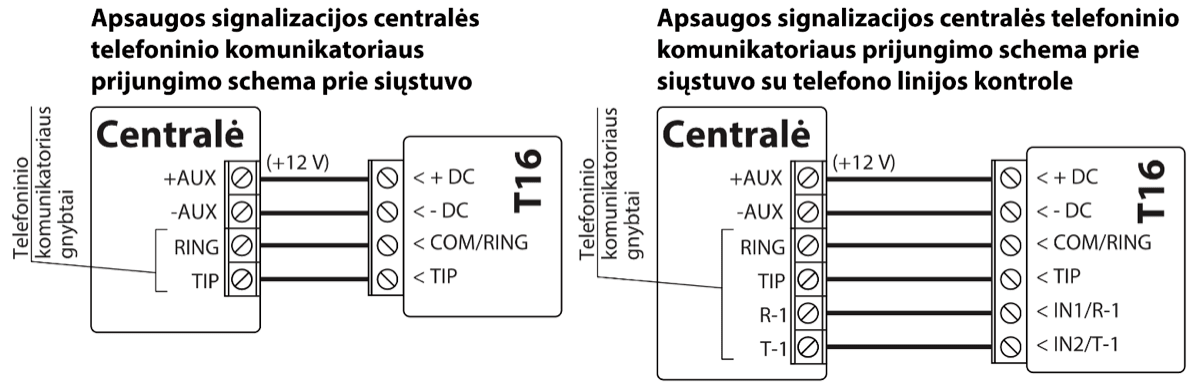

2.2 Apsaugos centralės telefoninio komunikatoriaus prijungimo schema

2.2.1 Be telefono linijos kontrolės

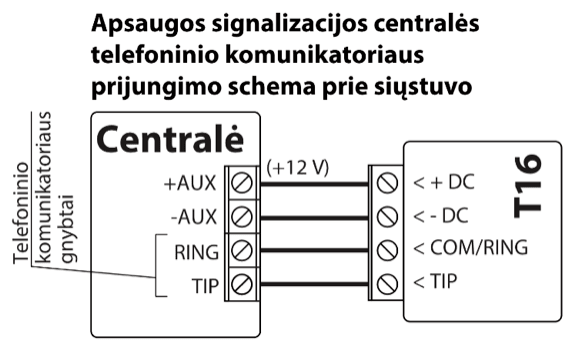

Prijungimo schema: centralės telefoninis komunikatorius prijungtas prie T16. +AUX (+12 V) prie + DC, -AUX prie - DC, RING prie COM/RING, TIP prie TIP.

2.2.2 Su telefono linijos kontrole

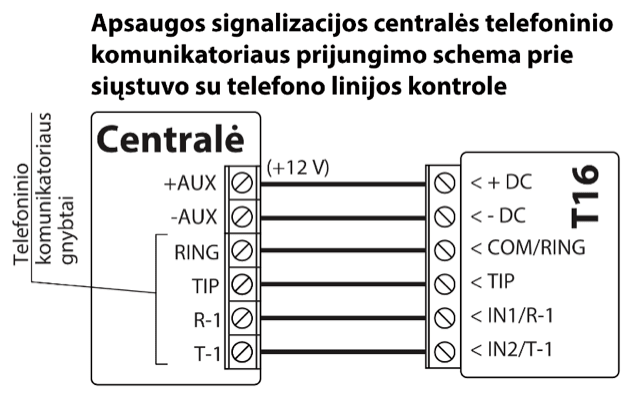

Prijungimo schema: centralės telefoninis komunikatorius prijungtas prie T16 su telefono linijos kontrole. +AUX (+12 V) prie + DC, -AUX prie - DC, RING prie COM/RING, TIP prie TIP, taip pat centralės R-1 prie T16 IN1/R-1 ir T-1 prie IN2/T-1.

Pastaba

T16 negalima jungti prie veikiančios telefoninės linijos.

Vadovaudamiesi centralės programavimo instrukcija, nustatykite centralės telefoninio komunikatoriaus veikimo parametrus:

  • Įveskite keturženklį centralės identifikacijos numerį (angl. Account number, 0-9, A-F);

  • Įveskite dviženklį telefoninio imtuvo numerį, kuriuo, įvykus įvykiui, centralė turės skambinti (pvz.: 12). Jei centralės TLC programavimo taisyklė reikalauja, po numerio įveskite numerio pabaigos ženklą;

  • Nustatykite pranešimų perdavimo DTMF tonais būdą;

  • Nustatykite automatinį pranešimų perdavimo protokolą Contact ID;

  • Jei norite perduoti specialius pranešimus arba centralė neturi automatinio Contact ID kodų formavimo, ranka įveskite reikiamus įvykių kodus.

Suformuokite centralės pranešimą ir patikrinkite sąsajos veikimą. Šviesos indikatoriaus „DATA“ žybsėjimas parodys, kada siųstuvas priima centralės pranešimus.

Patikrinkite, ar nustatytam adresatui siųstuvas teisingai perdavė visus bandymo metu suformuotus centralės pranešimus.

2.3 Įėjimo zonų prijungimo schemos

Siųstuvas turi 6 (arba 5) įėjimo gnybtus (IN1, IN2, IN3, IN4, IN5, IN6) NO, NC, EOL tipo grandinėms prijungti. Gamyklinis įėjimų nustatymas – stebėti NO tipo grandinę. Kitą įėjimo grandinės tipą galima nustatyti TrikdisConfig lange Reports → Inputs.

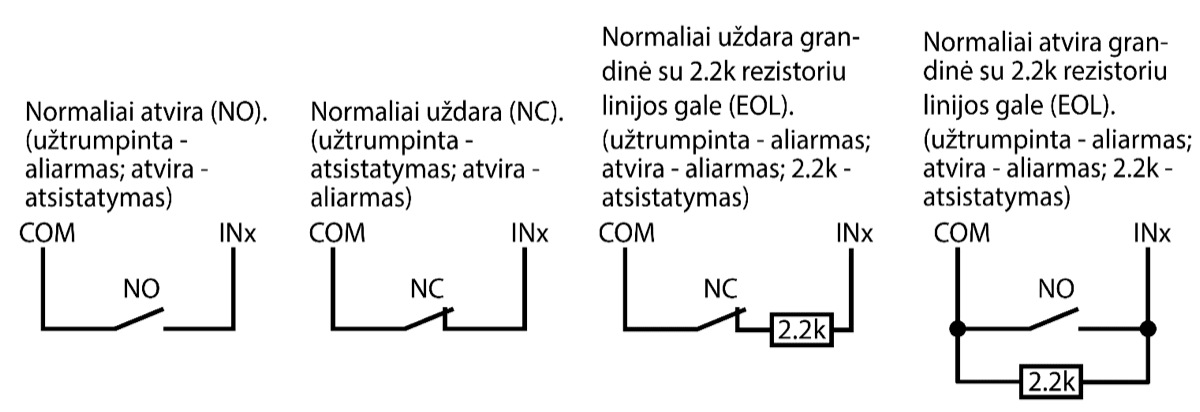

NO, NC, EOL tipo grandinių laidinių sujungimų schemos:

2.3.1 Normaliai atvira (NO)

Įėjimo grandinė: normaliai atviras (NO) kontaktas tarp COM ir INx. Užtrumpinta – aliarmas; atvira – atstatymas.

2.3.2 Normaliai uždara (NC)

Įėjimo grandinė: normaliai uždaras (NC) kontaktas tarp COM ir INx. Užtrumpinta – atstatymas; atvira – aliarmas.

2.3.3 Normaliai uždara grandinė su 2,2k rezistoriumi linijos gale (EOL)

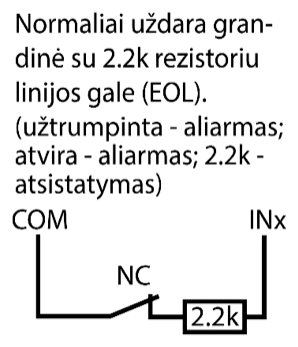

Įėjimo grandinė: NC kontaktas ir su juo nuosekliai sujungtas 2.2k rezistorius linijos gale (EOL) tarp COM ir INx. Užtrumpinta – aliarmas; atvira – aliarmas; 2.2k – atstatymas.

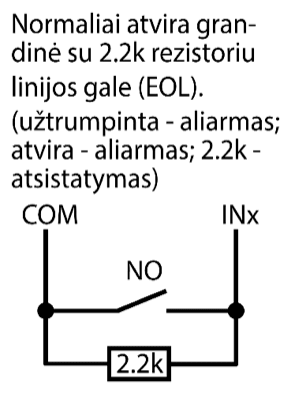

2.3.4 Normaliai atvira grandinė su 2,2k rezistoriumi linijos gale (EOL)

Įėjimo grandinė: NO kontaktas ir su juo lygiagrečiai sujungtas 2.2k rezistorius linijos gale (EOL) tarp COM ir INx. Užtrumpinta – aliarmas; atvira – aliarmas; 2.2k – atstatymas.

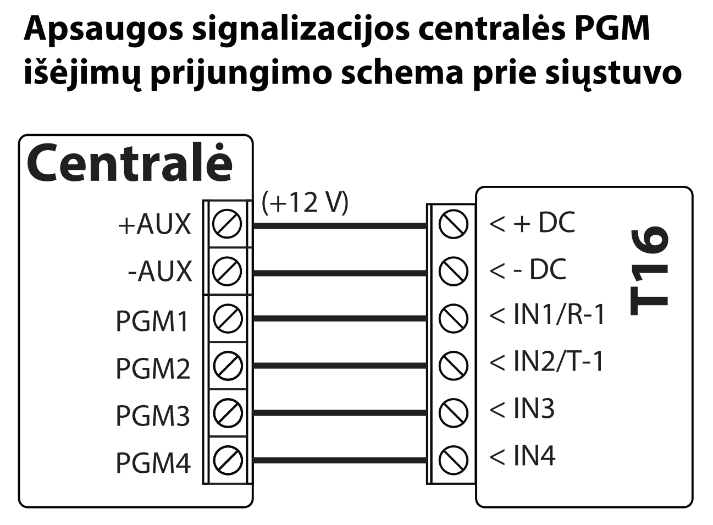

2.4 Centralės PGM-ų prijungimo schema

Prijungimo schema: centralės PGM išėjimai prie T16 siųstuvo. Maitinimas: +AUX (+12 V) į +DC, -AUX į -DC. PGM išėjimai: PGM1 į IN1/R-1, PGM2 į IN2/T-1, PGM3 į IN3, PGM4 į IN4.

Siųstuvo įėjimų (IN) nustatymo tipas NO arba NC.

2.5 Sirenos prijungimo schema

Sirena jungiama, kai prie siųstuvo yra prijungtas skaitytuvais TM17. Sireną, naudojančią iki 1 A srovę, galima prijungti prie siųstuvo T16 OUT1 (arba OUT2) išėjimo. Jį aktyvuojama jei saugojimo režime siųstuve suveikia vienas iš įėjimų (IN). Sirena išjungiama po 3 minučių arba naudojant kontaktinį raktą (iButton).

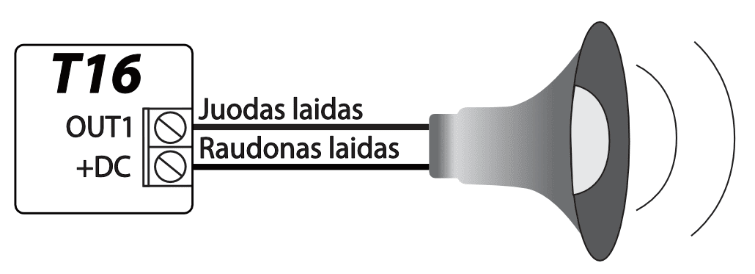

Prijungimo schema: T16 siųstuvas prie sirenos. OUT1 prie sirenos juodo laido, +DC prie sirenos raudono laido.

2.6 RS485 modulių prijungimo schemos

2.6.1 Wi-Fi modulis W485

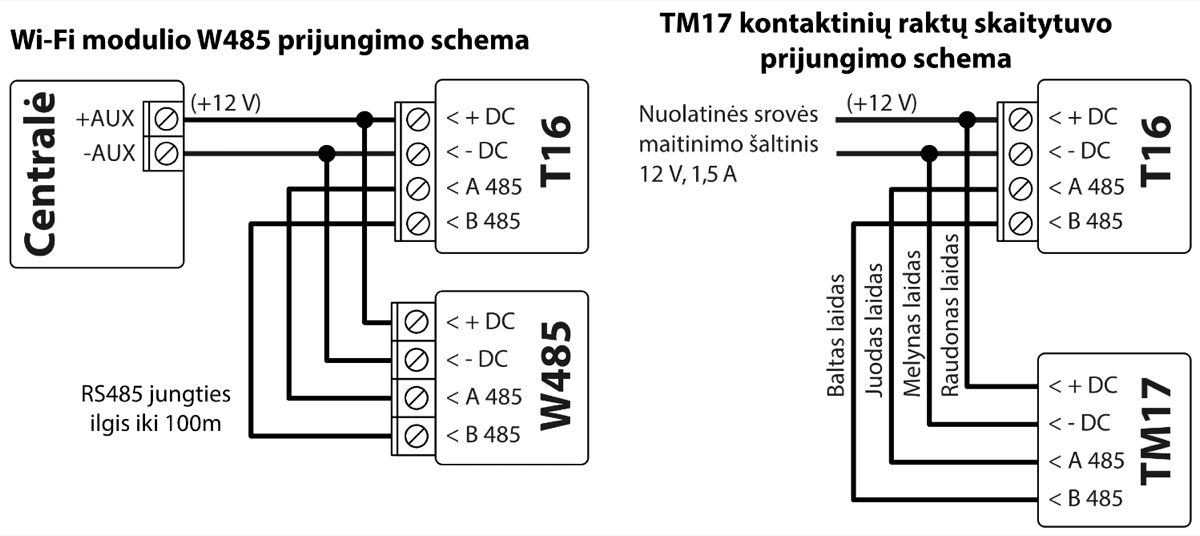

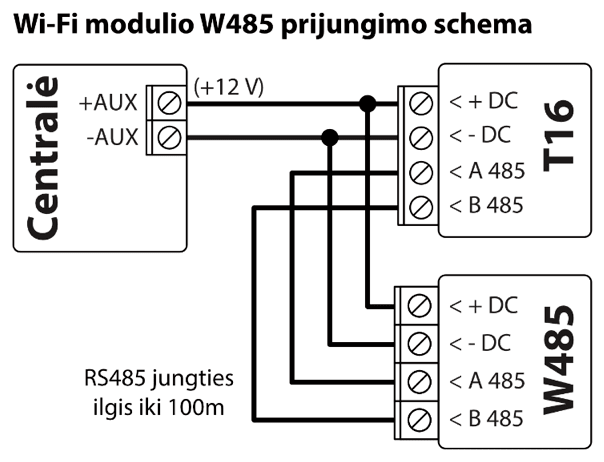

Prijungimo schema: centralė prijungta prie T16 ir Wi-Fi modulio W485. +AUX (+12 V) prie abiejų + DC gnybtų; -AUX prie abiejų - DC gnybtų; T16 A 485 prie W485 A 485, o B 485 prie B 485. RS485 jungties ilgis iki 100m.

2.6.2 TM17 kontaktinių raktų skaitytuvas

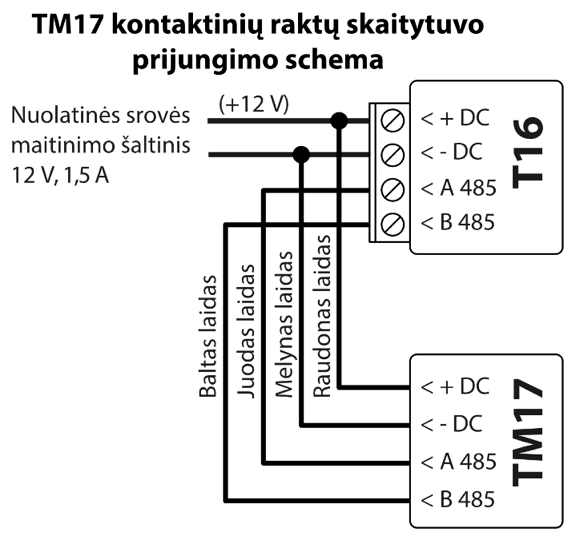

Prijungimo schema: T16 ir kontaktinių raktų skaitytuvas TM17 maitinami iš 12 V, 1,5 A nuolatinės srovės šaltinio. Raudonas TM17 laidas jungiamas prie T16 + DC, mėlynas – prie - DC, juodas – prie A 485, baltas – prie B 485.

2.6.3 Ethernet modulis E485

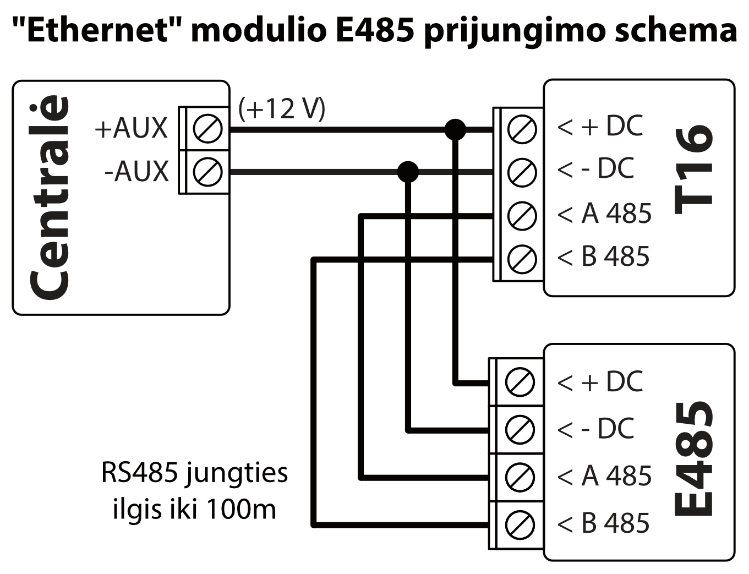

Prijungimo schema: centralė prijungta prie T16 ir „Ethernet“ modulio E485. Centralės +AUX (+12 V) jungiamas prie abiejų įrenginių + DC, o -AUX – prie abiejų - DC. Iki 100 m ilgio RS485 jungtis: T16 A 485 jungiamas prie E485 A 485, B 485 – prie B 485.

Kai RS485 magistralės ilgis yra didesnis nei 1 m, naudokite vytos poros kabelį (STP 4x2x0,5). Venkite kabelio montavimo lygiagrečiai su kintamos srovės jėgos kabeliais, antenos kabeliu ir kitais stipriais elektromagnetinio lauko šaltiniais.

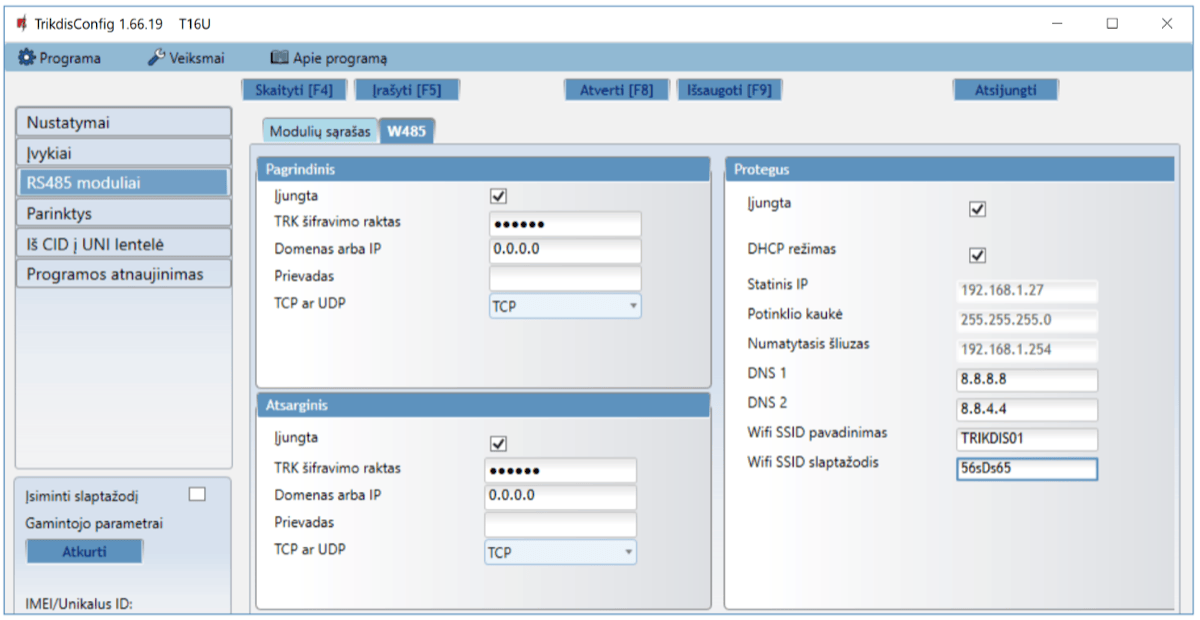

Wi-Fi modulis W485 suderinamas su T16 radijo siųstuvų. Kai įdiegsite ir užprogramuosite, W485 bevieliu būdu išsiųs pranešimus iš T16 per Wi-Fi interneto maršrutizatorių į CSP (centralizuotą stebėjimo pultą).

„Ethernet“ modulis E485 suderinamas su T16 radijo siųstuvų. Kai įdiegsite ir užprogramuosite, E485 laidiniu kompiuteriniu tinklu išsiųs pranešimus iš T16 į CSP (centralizuotą stebėjimo pultą).

3. Veikimo parametrų nustatymas su programa TrikdisConfig

  1. Parsisiųskite konfigūravimo programą TrikdisConfig iš www.trikdis.com/lt/ (programą rasite paieškos lauke surinkę „TrikdisConfig“), ir ją įdiekite.

  2. Plokščiu atsuktuvu nuimkite T16 dangtelį kaip parodyta žemiau:

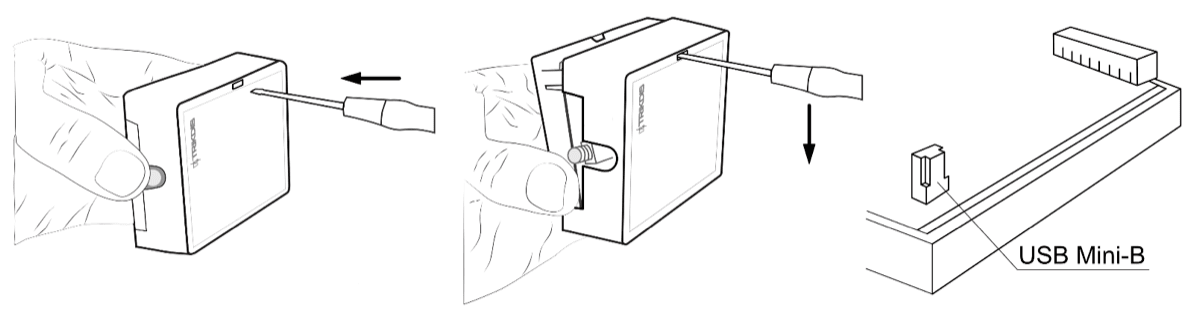

Trys brėžiniai: plokščias atsuktuvas įstatomas į T16 dangtelio įpjovą ir spaudžiamas žemyn; priekinis dangtelis atitraukiamas į kairę; parodyta USB Mini-B jungtis atidaryto įrenginio šone.

  1. Su USB Mini-B kabeliu prijunkite T16 prie kompiuterio.

  2. Paleiskite konfigūravimo programą TrikdisConfig. Programa automatiškai atpažins prijungtą gaminį. Jei reikalaujama, įveskite administratoriaus arba instaliuotojo kodą iššokančiame langelyje ir TrikdisConfig automatiškai atidarys T16 konfigūravimo langą.

3.1 TrikdisConfig būsenos juostos aprašymas

Prijungus T16 prie programos TrikdisConfig ir nuspaudus mygtuką Skaityti [F4], programa būsenų juostoje pateiks informaciją apie prijungtą gaminį:

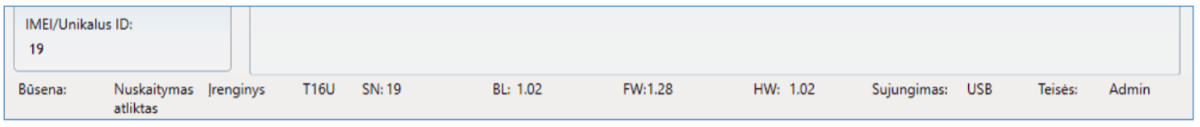

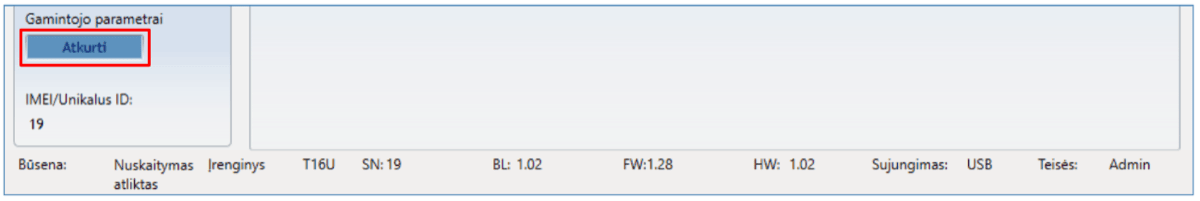

TrikdisConfig T16 būsenos juosta po nuskaitymo. Rodomi laukai IMEI/Unikalus ID, Būsena, Įrenginys, SN, BL, FW, HW, Sujungimas ir Teisės; sujungimas nurodytas kaip USB, teisės – Admin.

Pavadinimas Aprašymas
Unikalus ID Gaminio serijinis numeris
Būsena Darbinė būsena
Įrenginys Gaminio tipas (turi rodyti T16)
SN Gaminio serijinis numeris
BL Paleidyklės versija
FW Gaminio programinės įrangos versija
HW Gaminio aparatinės įrangos versija
Būsena Sujungimo su programa būdas (per USB arba nuotolinis)
Role Prieigos lygis (rodomas po to, kai patvirtintas prieigos kodas)

Pastaba

Mygtukas Skaityti [F4], kuri nuspaudus programa nuskaitytų ir parodytų nustatymus, kurie yra įrašyti įrenginyje. / Mygtukas Įrašyti [F5], kuri nuspaudus bus įrašyti į įrenginį programoje padaryti nustatymai. / Mygtukas Išsaugoti [F9], kuri nuspaudus padaryti nustatymai bus išsaugoti konfigūravimo byloje. Išsaugotus nustatymus vėliau galėsite įkelti į kitus įrenginius. [Tai leidžia greitai konfigūruoti keletą gaminių su vienodais nustatymais.]{.underline} / Mygtukas Atverti [F8], kuri nuspaudus ir pasirinkus konfigūravimo bylą programoje bus atverti ir parodyti išsaugoti nustatymai. / Norėdami atkurti gamyklinius nustatymus, paspauskite Atkurti mygtuką lango apačioje kairėje.

Naujai programuojant T16, pirmiausia reikia nuskaityti jo konfigūraciją (gamyklinę), nuspaudus mygtuką Skaityti [F4]. Su TrikdisConfig, nustatykite reikiamus nustatymus pagal žemiau pateiktus programos langų aprašymus.

3.2 Langas “Pagrindinis”

Skirtukas „Nustatymai“

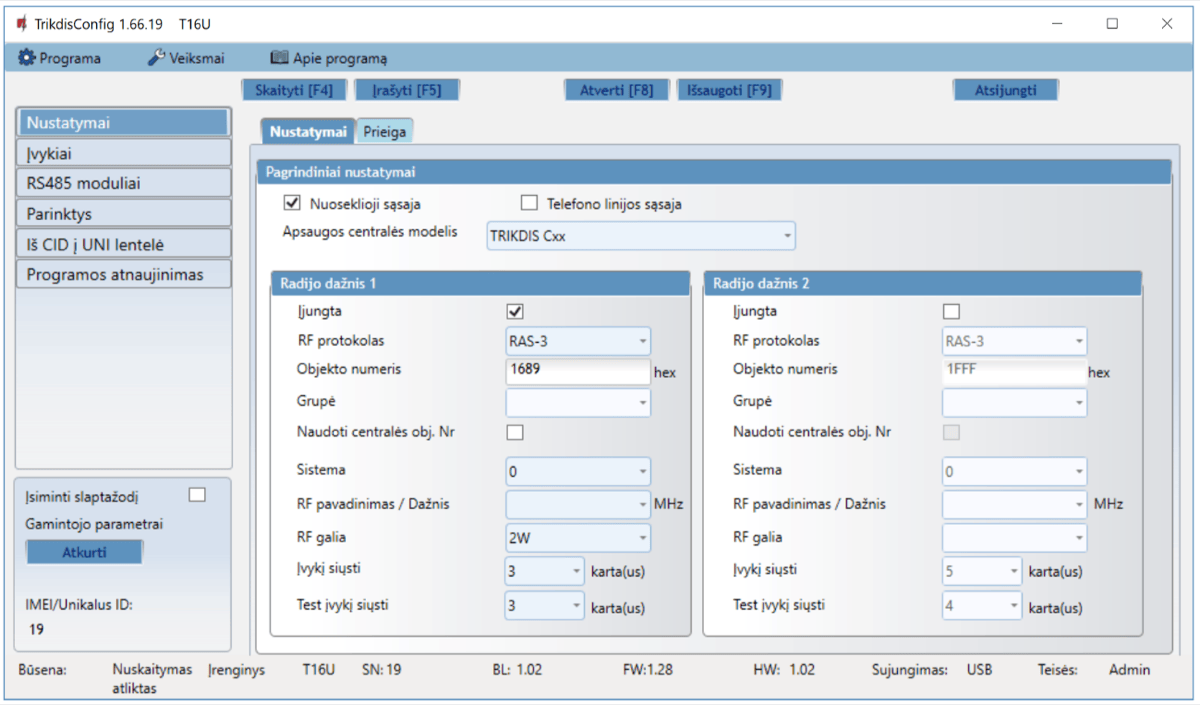

TrikdisConfig T16 langas Nustatymai, skirtukas Nustatymai. Pažymėta Nuoseklioji sąsaja, nepažymėta Telefono linijos sąsaja; Apsaugos centralės modelis – TRIKDIS Cxx. Radijo dažnis 1 įjungtas, RF protokolas RAS-3, Objekto numeris 1689, Sistema 0, RF galia 2W. Radijo dažnis 2 neįjungtas, RF protokolas RAS-3, Objekto numeris 1FFF, Sistema 0.

Parinkčių grupė „Pagrindiniai nustatymai“

  • Nuoseklioji sąsaja – pažymėkite, kai T16 yra prijungtas prie nuosekliosios sąsajos.

  • Telefono linijos sąsaja - pažymėkite, kai T16 yra prijungtas prie centralės telefono linijos komunikatoriaus.

  • Apsaugos centralės modelis – nurodomas apsaugos centralės tipas, prie kurios bus prijungtas siųstuvas.

Parinkčių grupė „Radijo dažnis 1“

  • Įjungta – pažymėkite lauką ir bus įjungtas siųstuvo radijo kanalas.

  • RF protokolas – nurodykite radijo ryšio protokolą, kuris bus naudojamas (RAS-2M, RAS-3, RAS-3-UID, LARS, LARS1, LARS_RAS2M, LARS1_RAS2M).

  • Objekto numeris – įrašykite vartotojo identifikavimo numerį siųstuvo siunčiamiems vidiniams įvykiams ir prijungtos centralės įvykiams.

  • Grupė – įrašykite dalinį vartotojo identifikavimo ID (naudojamas tik su LARS RF protokolų).

  • Naudoti centralės obj. Nr. – pažymėkite langelį ir centralės įvykiai bus siunčiami su apsaugos centralės identifikavimo numerių ID. Ne visos centralės leidžia naudoti identifikavimo numerį.

  • Sistema – radijo tinklo sistemos numeris. Naudojamas suskirstyti objektus (vartotojus) į grupes radijo ryšio tinkle.

  • RF pavadinimas/Dažnis – radijo kanalo dažnio pavadinimas, kurį galima aprašyti lange Parinktys > Galimi radijo dažniai.

  • RF galia – pasirinkite siųstuvo galia (1-5 W).

  • Įvykį siųsti – įrašykite įvykių perdavimų pakartojimu kartus (1-10 kartu). (Rekomenduojama palikti gamyklinius nustatymus).

  • Test įvykį siųsti – nurodykite testo perdavimo pakartojimu kartus (1-10 kartu). (Rekomenduojama palikti gamyklinius nustatymus).

Parinkčių grupė „Radijo dažnis 2“

Nustatymai analogiški kaip ir Radijo dažnis 1.

Skirtukas „Prieiga“

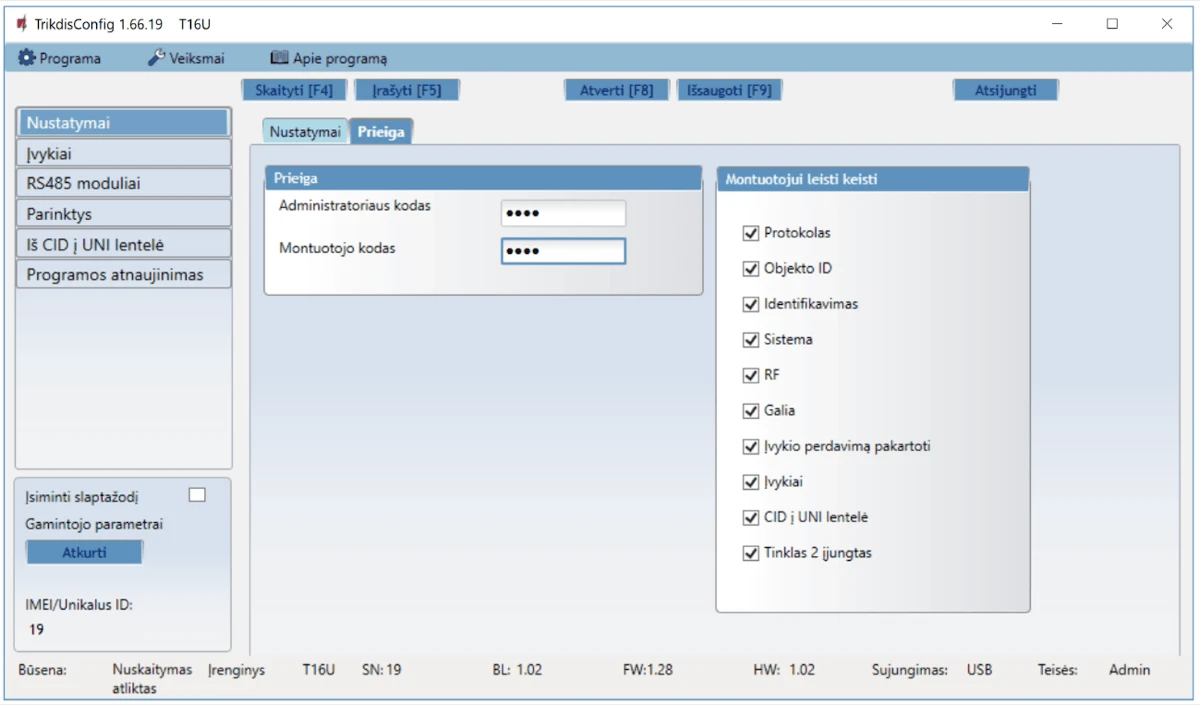

TrikdisConfig T16 langas Nustatymai, skirtukas Prieiga. Rodomi užmaskuoti Administratoriaus kodas ir Montuotojo kodas. Skiltyje Montuotojui leisti keisti pažymėti Protokolas, Objekto ID, Identifikavimas, Sistema, RF, Galia, Įvykio perdavimą pakartoti, Įvykiai, CID į UNI lentelė ir Tinklas 2 įjungtas.

Parinkčių grupė „Prieiga“

  • Administratoriaus kodas – suteikia pilną prieigą prie siųstuvo konfigūravimo. Kodas yra iki 6 simbolių ilgio, ir yra iš skaitmenų arba lotynišku radžiu. (Gamyklinis kodas - 1234).

  • Instaliatoriaus kodas - suteikia ribotą prieigą prie siųstuvo konfigūravimo (Gamyklinis kodas - 1234).

Parinkčių grupė „Montuotojui leisti keisti“

Konfigūruojant radijo siųstuvą T16 yra du prieigos lygiai (administratoriaus ir instaliuotojo). Administratoriaus prieiga leidžia prieiti prie visų konfigūravimo funkcijų. Instaliuotojo prieiga leidžia ribotai keisti siųstuvo konfigūraciją. Administratorius nustato, kuriuos parametrus galės keisti instaliuotojas (vartotojas).

3.3 Langas “Pranešimai”

Skirtukas „Įėjimai“

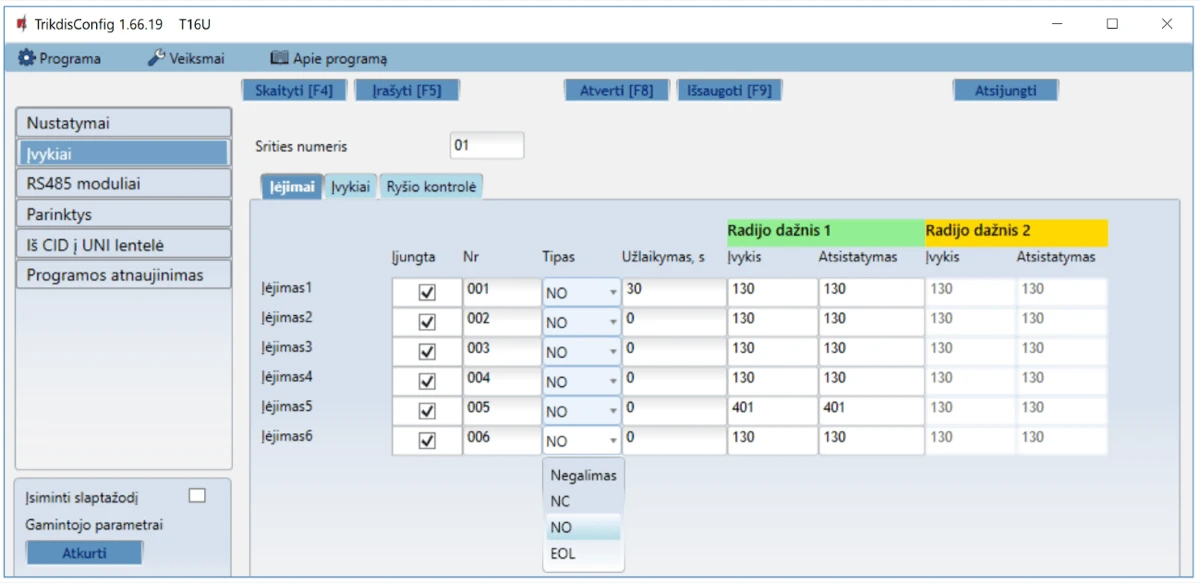

TrikdisConfig T16 langas Įvykiai, skirtukas Įėjimai. Srities numeris 01; įjungti Įėjimas1–Įėjimas6, jų Nr – 001–006, Tipas – NO. Įėjimas1 užlaikymas 30 s, kitų – 0 s. Atvertame Tipo sąraše matyti Negalimas, NC, NO ir EOL. Lentelėje rodomi Radijo dažnis 1 ir Radijo dažnis 2 įvykio bei atsistatymo kodai.

  • Įjungta – pažymėkite langelį, kad įjungti įvykio siuntimą, kai suveikia įėjimas.

  • Nr – priskirkite įėjimui numerį.

  • Tipas – nurodykite įėjimo tipą (NO, NC, EOL).

  • Užlaikymas – nurodykite įėjimo suveikimo vėlinimo laiką (s).

  • Įvykis F1 –įvykio kodas siunčiamas radijo siųstuvo 1 ryšio kanalu (CID kodas nusistato automatiškai).

  • Atsistatymas F1 – įvykio atsistatymo kodas siunčiamas radijo siųstuvo 1 ryšio kanalu (CID kodas nusistato automatiškai).

  • Įvykis F2 – įvykio kodas siunčiamas radijo siųstuvo 2 ryšio kanalu (CID kodas nusistato automatiškai).

  • Atsistatymas F2 – įvykio atsistatymo kodas siunčiamas radijo siųstuvo 2 ryšio kanalu (CID kodas nusistato automatiškai).

Skirtukas „Įvykiai“

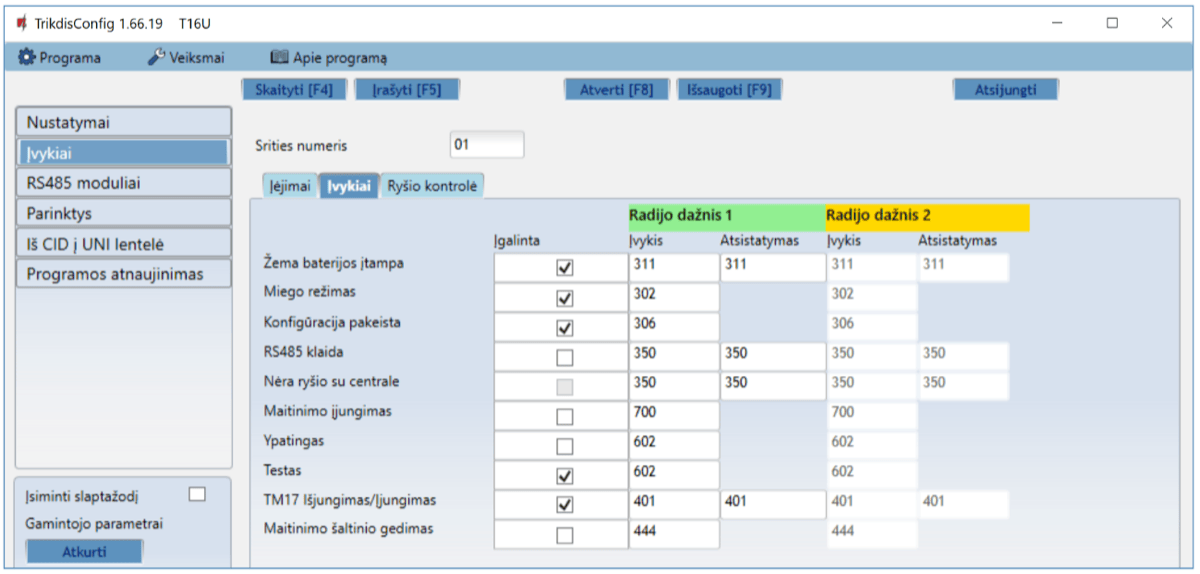

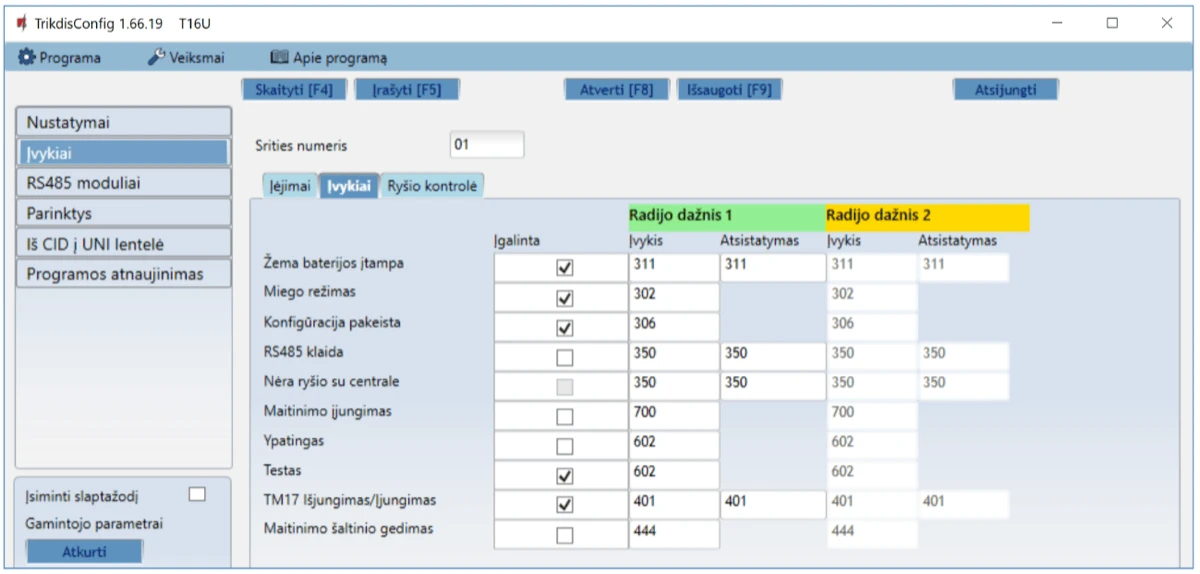

TrikdisConfig T16 langas Įvykiai, skirtukas Įvykiai. Srities numeris 01. Lentelėje pateikti vidiniai įvykiai, jų Įgalinta langeliai ir Radijo dažnis 1 bei Radijo dažnis 2 stulpeliai Įvykis ir Atsistatymas. Pažymėti Žema baterijos įtampa, Miego režimas, Konfigūracija pakeista, Testas ir TM17 išjungimas/įjungimas; Žema baterijos įtampa abiem dažniams turi kodus 311 ir 311.

  • Įgalinta – pažymėkite langelį, kad įjungti vidiniu įvykiu pranešimu siuntimą:
  • Žema baterijos įtampa – maitinimo įtampa žemesnė 11,5 V.

  • Miego režimas – maitinimo įtampa žemesnė 10 V.

  • Konfigūracija pakeista – siųstuvo konfigūravimo keitimas.

  • RS485 klaida – prijungtų prietaisu prie RS485 magistralės sutrikimas.

  • Nėra ryšio su centrale – prarastas ryšys tarp siųstuvo ir apsaugos centralės.

  • Maitinimo įjungimas – maitinimo siųstuvui įjungimas.

  • Ypatingas – specialaus kodo naudojimas radijo tinkle, kai naudojamas radijo signalo kartotuvas su „klausymo“ ir „atšaukimo“ režimu.

  • Testas – periodinio Testo pranešimas.

  • TM17 Išjungimas/Įjungimas – siunčiami pranešimai Įjungta/Išjungta, kai naudojamas skaitytuvas TM17.

  • Maitinimo šaltinio gedimas – siunčiamas maitinimo įtampos gedimas, kai nuolatinės srovės maitinimo šaltinio įtampa žemesnė 11,5 V.

  • Radijo dažnis 1 – pirmo radijo kanalo vidiniu įvykiu kodai, kurie bus siunčiami įvykus įvykiu ir jam atsistačius.
  • Radijo dažnis 2 – antro radijo kanalo vidiniu įvykiu kodus, kurie bus siunčiami įvykus įvykiu ir jam atsistačius.

Skirtukas „Ryšio kontrolė“

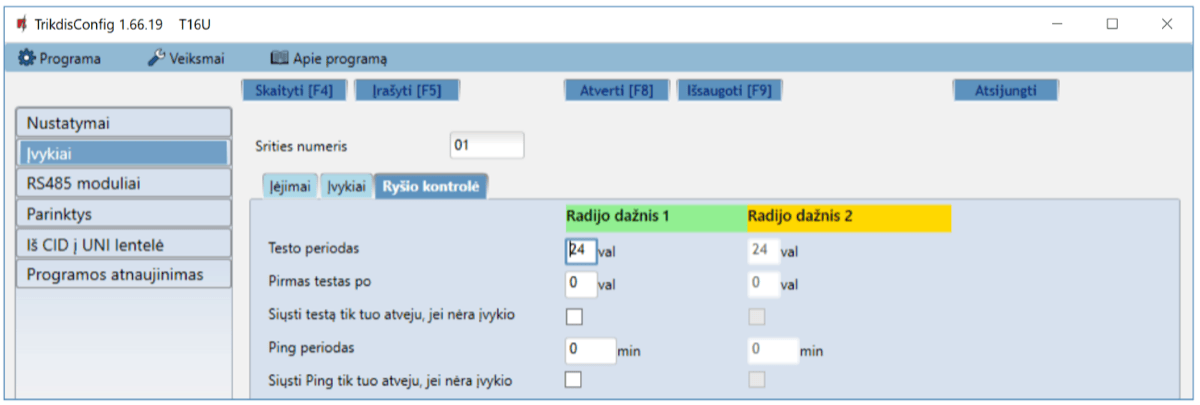

TrikdisConfig T16 langas Įvykiai, skirtukas Ryšio kontrolė. Radijo dažnis 1 ir Radijo dažnis 2: Testo periodas 24 val., Pirmas testas po 0 val., Ping periodas 0 min. Langeliai Siųsti testą tik tuo atveju, jei nėra įvykio ir Siųsti Ping tik tuo atveju, jei nėra įvykio nepažymėti.

  • Testo periodas – nurodykite laiko tarpą tarp testo pranešimo siuntimu 1 ir 2 ryšio kanalais. Periodinių bandymų pranešimų tikslas yra radijo sistemų periodiško funkcionalumo bandymas. Tipinis bandymo laikotarpis yra 24 val.. Tačiau jis gali būti sutrumpintas iki 1 valandos. Testo pranešimą automatiškai stebi CSP stebėjimo programinė įranga. Jei iš objekto nėra Testo pranešimų generuojamas įspėjimas.
  • Primas testas po – nurodykite uždelsimo laiką pirmo Testo pranešimo siuntimui po maitinimo įjungimo. Tikslas - turėti galimybę siusti pranešimus išskirstytus per dieną (24 valandas), kad radijo tinkle išvengti tinklo perkrovų. Nurodomi laikai 1 ir 2 ryšio kanalams.

  • Siųsti testą tik tuo atveju, jei nėra įvykio – pažymėkite langelį Testo pranešimo siuntimui, tik kai nėra siunčiamų įvykiu pranešimų.

  • PING periodas – nurodykite kas kokį laiko tarpa bus siunčiamas PING signalas**.** Pagrindinis "PING" pranešimų tikslas yra kontroliuoti saugomo objekto įrangos veiksnumą. PING pranešimas sugeneruojamas per trumpą laiką (kas 5-10 minučių) ir išsiunčiamas. PING pranešimai automatiškai stebimi CSP imtuvo. Svarbu suprasti, kad radijo tinklas yra skirtas pranešimams perduoti apie įvykius, tai reiškia, kad PING pranešimai gali būti naudojami tik iš svarbiausiu saugomu objektu radijo tinkle, kad būtų išvengta tinklo perkrovimo.

  • Siųsti Ping tik tuo atveju, jei nėra įvykio – pažymėkite langelį PING signalo siuntimui, tik kai nėra siunčiamų įvykiu pranešimų.

3.4 Langas “RS485 moduliai”

Skirtukas „Modulių sąrašas“

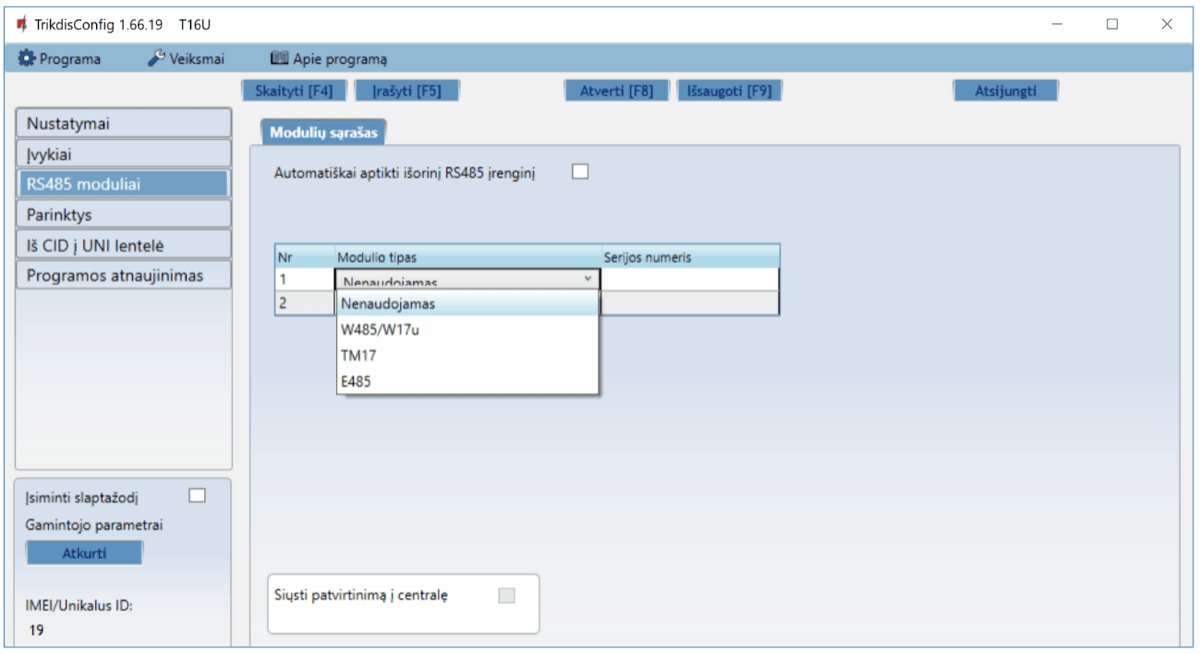

TrikdisConfig T16 langas „RS485 moduliai“, skirtukas „Modulių sąrašas“. „Automatiškai aptikti išorinį RS485 įrenginį“ nepažymėta. Abiejose modulių sąrašo eilutėse rodoma „Nenaudojamas“; atvertame modulio tipo sąraše matyti „Nenaudojamas“, „W485/W17u“, „TM17“ ir „E485“. Yra „Serijos numeris“ laukai.

  • Automatiškai aptikti išorinį RS485 įrenginį – pažymėkite langelį varnele ir bus įjungtas prijungtu moduliu prie RS485 magistralės automatinis atpažinimas.

  • Pavadinimas (Type) – iš sąrašo išrenkamas prie siųstuvo magistralės RS485 prijungtas modulis.

  • Serijos numeris (Serial) - nurodomas prijungto modulio serijinis numeris. Numerį rasite ant lipduko, užklijuoto ant prijungto modulio arba jo įpakavimo dėžutės.

  • Siųsti patvirtinimą į centralę – jei IP siųstuvas (WiFi, LAN) yra prijungtas prie T16 RS485 magistralės kaip pagrindinis kanalas. Pažymėjus langelį varnele centralė gauna patvirtinimą apie išsiusto pranešimo gavimą pultu. Taip užtikrinamas didesnis pranešimų perdavimo patikimumas. Ne visos centralės turi tokia galimybę. Išrinkus centralė, kurį šios galimybės neturi langelis bus neaktyvus.

Pastaba

Prie siųstuvo T16 galima prijungti tik po vieną TM17, W485(arba E485) modulius.

Skirtukas „ТМ17“

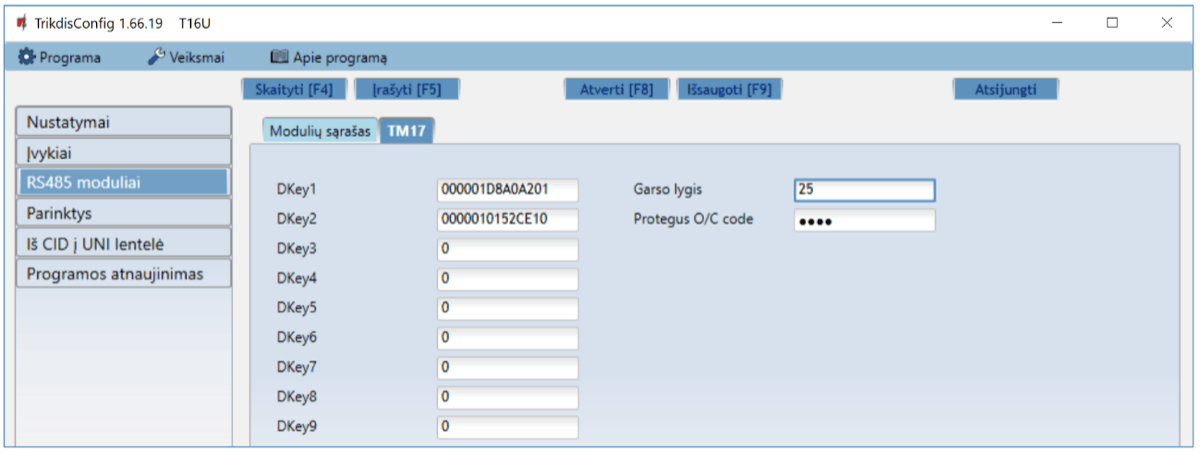

TrikdisConfig T16 langas „RS485 moduliai“, skirtukas „TM17“. „DKey1“ ir „DKey2“ laukai užpildyti kontaktinių raktų identifikatoriais; „DKey3“–„DKey9“ rodo 0. „Garso lygis“ yra 25.

Prie siųstuvo T16 yra galimybė prijungti skaitytuvą TM17. Prijungus skaitytuvą TM17, siųstuvą galima naudoti kaip apsaugos centralę. Skaitytuvui galima priskirti 9 kontaktinius (iButton) raktus (vienas iš kurių „Pagrindinis raktas“), kuriais bus valdoma saugos būsena (įjungti/išjungti).

  • Dkey 1 – Dkey 9 – į langelius įrašomi identifikaciniai kontaktiniu (iButton) raktu numeriai.

  • Garso lygis – įrašykite skaitytuvo garso signalo stiprumo lygį (galimos reikšmės nuo 0 iki 100).

  • Protegus O/C kodas - kodas naudojamas įjungimui/išjungimui apsaugos sistemai su Protegus (gamyklinis kodas – 1234). Langas matomas tik konfigūruojant per USB kabelį (nuotolinėje konfigūracijoje nematomas).

3.4.1 Kontaktinių (iButton) raktų registravimas

  1. Jei kontaktinių raktų sąrašas tuščias, pirmas priglaustas prie skaitytuvo raktas priregistruojamas ir įrašomas į pirmąją sąrašo eilutę ir jam priskiriama „Pagrindinio rakto“ funkcija.

  2. Norint įjungti kontaktinių raktų registravimo režimą, reikia „Pagrindinį raktą“ priglausti prie raktų skaitytuvo akies ir palaikyti jį ne trumpiau nei 10 sekundžių. „State“ indikatorius užges. Kai įsijungs registravimo režimas, skaitytuvo TM17 LED indikatorius pradės mirksėti žaliai ir atsiras garsinis signalas.

  3. Naujai registruojama raktą priglauskite ir palaikykite prie skaitytuvo akies. Skaitytuvo garsinis signalas nutils. Raktas įrašytas į sąrašą. Atitraukite raktą nuo skaitytuvo. Skaitytuvo žalias indikatorius nustos mirksėti ir užsidegs žaliai. Po keliu sekundžių skaitytuvas automatiškai išeina iš rakto registravimo režimo. Užsidega „State“ indikatorius žaliai ir užgesta skaitytuvo žalias indikatorius.

  4. Norint priregistruoti dar vieną kontaktinį raktą reikia įjungti kontaktinio rakto registravimo režimą iš naujo.

  5. Norint ištrinti visus raktus (ir pagrindinį), reikia palaikyti „Pagrindinį raktą“ priglaudus prie skaitytuvo ne trumpiau 20 s.

3.4.2 Siųstuvo naudojimas kaip apsaugos centralę

Prijungus skaitytuvą TM17, siųstuvą galima naudoti kaip apsaugos centralę. Prie įėjimu (IN1 – IN6) galima prijungti apsaugos jutikliu kontaktus. Jei prie radijo siųstuvo yra prijungtas W485 (arba E485) modulis, tada apsaugos sistemą galima valdyti nuotoliniu būdu per kompiuterinį tinklą.

3.4.3 Įėjimų (IN) ir išėjimo (OUT) gamykliniai nustatymai

Kontaktas Aprašymas
IN1 1 įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO). Įėjimo/​išėjimo zona. Įjungus signalizaciją, per išėjimo iš patalpų laiką leidžiamas Įėjimo zonos pažeidimas. Jei po šio laiko zona išlieka pažeista, formuojamas išėjimo OUT1 signalas bei siunčiamas pranešimas. Pažeidus zoną esant įjungtai signalizacijai, pradedama skaičiuoti įėjimo į patalpas laikas. Per šį laiką signalizacija turi būti išjungta, antraip bus formuojamas išėjimo OUT1 signalas bei siunčiamas pranešimas.
IN2 (IN3, IN4, IN5, IN6) 2 (3, 4, 5, 6) įėjimo gnybtas, pasirenkamo tipo: NC, NO, EOL (2,2 kΩ). (gamyklinis nustatymas NO). Momentinė zona. Pažeidus zoną esant įjungtai signalizacijai, bus nedelsiant formuojamas išėjimo OUT1 (arba OUT2) signalas bei siunčiamas pranešimas.
OUT1 /​ arba Išėjimo gnybtas, atviro kolektoriaus tipo, srovė iki 1 A. Gnybtas skirtas sirenai prijungti. (T16V, T16U)
OUT2 Išėjimo gnybtas, atviro kolektoriaus tipo, srovė iki 1 A. Gnybtas skirtas sirenai prijungti. (T16U5)

Apie saugojimo metu suveikusius įėjimus informuoja TM17 mirksintys atitinkamų įėjimu indikatoriai. Išjungus saugojimo režimą (pridėti prie skaitytuvo raktą), indikatoriai nenustoja mirksėti. Tam, kad jie nustotų mirksėti, reikia dar kartą pridėti prie skaitytuvo raktą.

3.4.4 TM17 skaitytuvo šviesinė indikacija

Indikatorius Būklė Aprašymas
1 (2, 3, 4, 5, 6) Nešviečia Zona nesuveikus
1 (2, 3, 4, 5, 6) Šviečia raudonai Zona suveikus
1 (2, 3, 4, 5, 6) Mirksi raudonai Suveikusi zona sukėlė apsaugos sistemos suveikimą
State / (būsena) Šviečia žaliai Srities apsaugos signalizacija išjungta
State / (būsena) Mirksi žaliai Skaičiuojamas išėjimo laikas
State / (būsena) Šviečia raudonai Srities apsaugos signalizacija įjungta
State / (būsena) Mirksi raudonai Skaičiuojamas įėjimo laikas
Trouble / (Nesklandumas) Nešviečia ir nemirksi Veikia be nesklandumų
Trouble / (Nesklandumas) 9 mirktelėjimai raudonai Ryšio su RS485 moduliu sutrikimas

Skirtukas „W485“

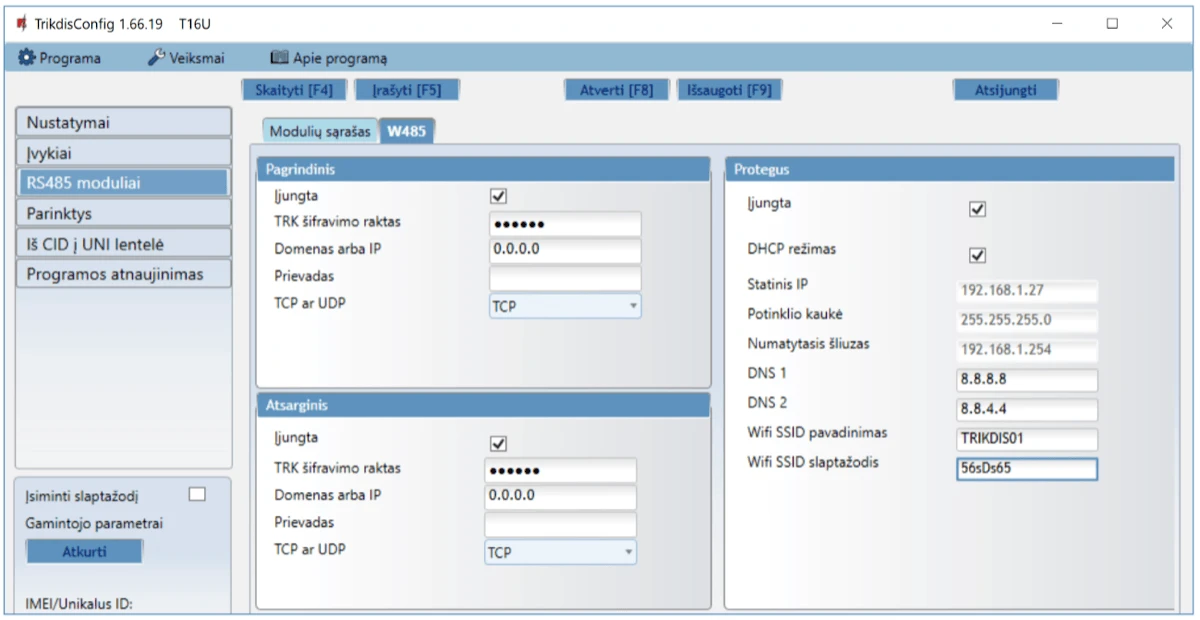

TrikdisConfig T16 langas „RS485 moduliai“, skirtukas „W485“. „Pagrindinis“ ir „Atsarginis“ kanalai įjungti; abiejų „Domenas arba IP“ laukuose rodoma 0.0.0.0, „Prievadas“ laukai tušti, o „TCP ar UDP“ nustatyta į „TCP“. „Protegus“ įjungta ir pažymėtas „DHCP režimas“. Rodomi tinklo laukai: „Statinis IP“ 192.168.1.27, „Potinklio kaukė“ 255.255.255.0, „Numatytasis šliuzas“ 192.168.1.254, „DNS 1“ 8.8.8.8 ir „DNS 2“ 8.8.4.4. „Wifi SSID pavadinimas“ yra TRIKDIS01; taip pat matyti „TRK šifravimo raktas“ ir „Wifi SSID slaptažodis“ laukai.

Parinkčių grupė „Pagrindinis“

  • Įjungta – pažymėjus lauką varnele, bus įjungtas Pagrindinis ryšio kanalas.

  • TRK šifravimo raktas – 6 skaitmenų pranešimų šifravimo raktas. Į komunikatorių įrašytas šifravimo raktas turi būti toks, koks įrašytas į imtuvą, t.y. turi sutapti, būti vienodas.

  • Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.

  • Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.

  • TCP ar UDP – pasirinkite įvykių perdavimo protokolą (TCP arba UDP).

Parinkčių grupė „Atsarginis“

Įgalinkite atsarginio kanalo režimą, kad, nutrūkus ryšiui, įvykiai būtų siunčiami atsarginiu kanalu. Sukonfigūruokite atsarginį kanalą, nustatymo laukai tokie patys ir Pagrindinio ryšio kanalo.

Parinkčių grupė „Protegus“

  • Įjungta - Protegus serviso įjungimas, T16 galės keistis duomenimis su Protegus programėle ir bus galima su TrikdisConfig atlikti konfigūravimą nuotoliniu būdu.

  • DHCP režimas – WiFi modulio registracijos tinkle rėžimas (rankinis arba automatinis).

  • Statinis IP – statinis IP adresas esant rankiniam registracijos rėžimui.

  • Potinklio kaukė – potinklio kaukė esant rankiniam registracijos rėžimui.

  • Numatytasis šliuzas – tinklų sietuvo adresas esant rankiniam registracijos rėžimui.

  • DNS1, DNS2 – (angl. Domain Name System) nurodomas serveris, kuris nurodo domeno IP adresą. Naudojamas, kai ryšio kanalo Domenas arba IP lauke nurodytas ne IP adresas, o domenas. Gamykliškai nustatyti Google DNS serverių adresai.

  • Wifi SSID pavadinimas - WiFi tinklo (prie kurio jungsis modulis W485) pavadinimas.

  • Wifi SSID slaptažodis - WiFi tinklo slaptažodis.

Skirtukas „E485“

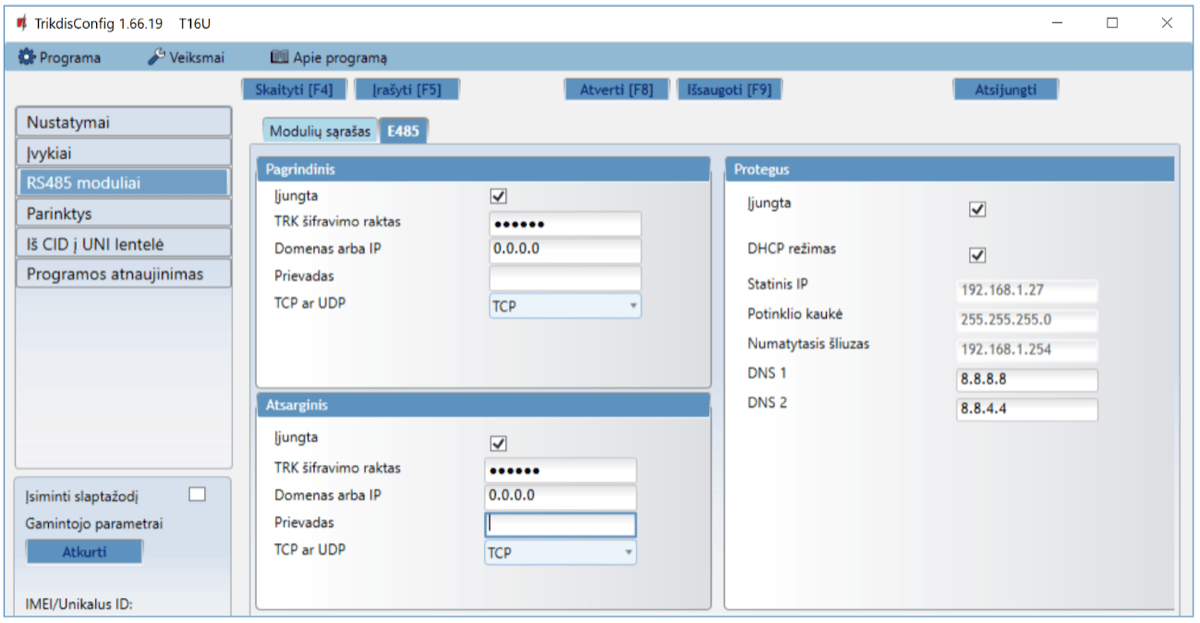

TrikdisConfig T16 langas „RS485 moduliai“, skirtukas „E485“. „Pagrindinis“ ir „Atsarginis“ kanalai įjungti; abiejų „Domenas arba IP“ laukuose rodoma 0.0.0.0, „Prievadas“ laukai tušti, o „TCP ar UDP“ nustatyta į „TCP“. „Protegus“ įjungta ir pažymėtas „DHCP režimas“. Rodomi tinklo laukai: „Statinis IP“ 192.168.1.27, „Potinklio kaukė“ 255.255.255.0, „Numatytasis šliuzas“ 192.168.1.254, „DNS 1“ 8.8.8.8 ir „DNS 2“ 8.8.4.4. Matomi „TRK šifravimo raktas“ laukai.

Parinkčių grupė „Pagrindinis“

  • Įjungta – pažymėjus lauką varnele, bus įjungtas Pagrindinis ryšio kanalas.

  • TRK šifravimo raktas – 6 skaitmenų pranešimų šifravimo raktas. Į komunikatorių įrašytas šifravimo raktas turi būti toks, koks įrašytas į imtuvą, t.y. turi sutapti, būti vienodas.

  • Domenas arba IP – įrašykite imtuvo domeno arba IP adresą.

  • Prievadas – įrašykite imtuvo prievado (angl. port) numerį tinkle.

  • TCP ar UDP – pasirinkite įvykių perdavimo protokolą (TCP arba UDP).

Parinkčių grupė „Atsarginis“

Įgalinkite atsarginio kanalo režimą, kad, nutrūkus ryšiui, įvykiai būtų siunčiami atsarginiu kanalu. Sukonfigūruokite atsarginį kanalą, nustatymo laukai tokie patys ir Pagrindinio ryšio kanalo.

Parinkčių grupė „Protegus“

  • Įjungta - Protegus serviso įjungimas, T16 galės keistis duomenimis su Protegus programėle ir bus galima su TrikdisConfig atlikti konfigūravimą nuotoliniu būdu.

  • DHCP režimas –„Ethernet“ modulio registracijos tinkle rėžimas (rankinis arba automatinis).

  • Statinis IP – statinis IP adresas esant rankiniam registracijos rėžimui.

  • Potinklio kaukė – potinklio kaukė esant rankiniam registracijos rėžimui.

  • Numatytasis šliuzas – tinklų sietuvo adresas esant rankiniam registracijos rėžimui.

  • DNS1, DNS2 – (angl. Domain Name System) nurodomas serveris, kuris nurodo domeno IP adresą. Naudojamas, kai ryšio kanalo Domenas arba IP lauke nurodytas ne IP adresas, o domenas. Gamykliškai nustatyti Google DNS serverių adresai.

3.5 Langas “Parinktys”

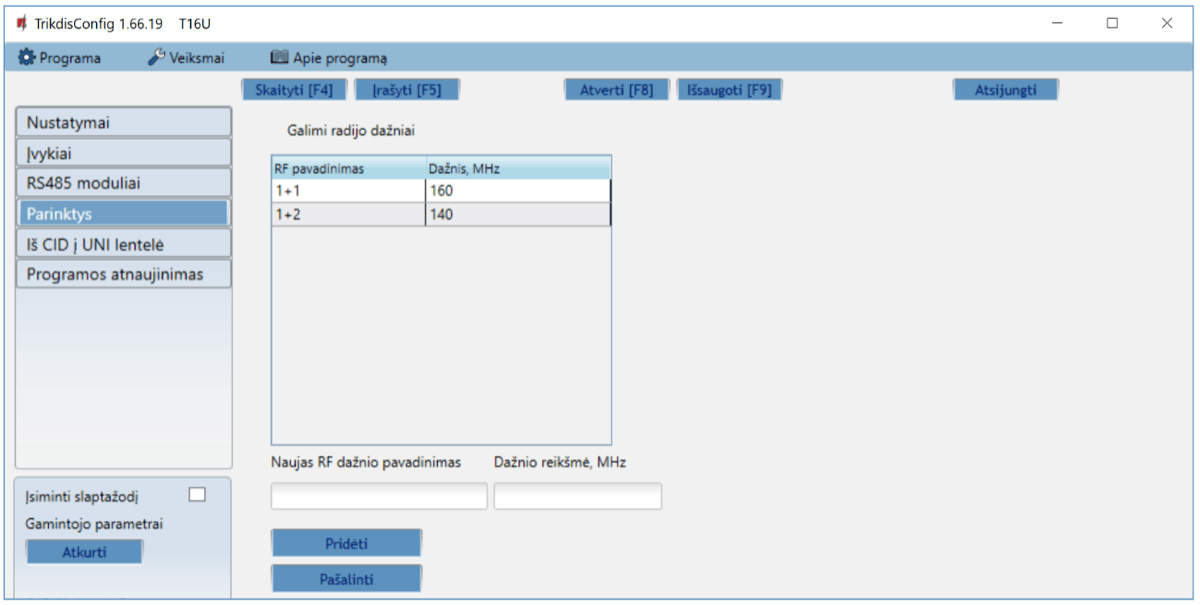

TrikdisConfig T16 langas Parinktys. Sąraše Galimi radijo dažniai pateikti RF pavadinimas 1+1 – Dažnis 160 MHz ir 1+2 – 140 MHz. Žemiau yra laukai Naujas RF dažnio pavadinimas ir Dažnio reikšmė, MHz bei mygtukai Pridėti ir Pašalinti.

Parinkčių grupė „Galimi radijo dažniai“

Galima Pridėti/Pašalinti radijo dažnius prie sąrašo, kuriuose gali dirbti siųstuvas T16. Radijo dažniams suteikiami „Pavadinimai“.

3.6 Langas „Iš CID į UNI lentelė”

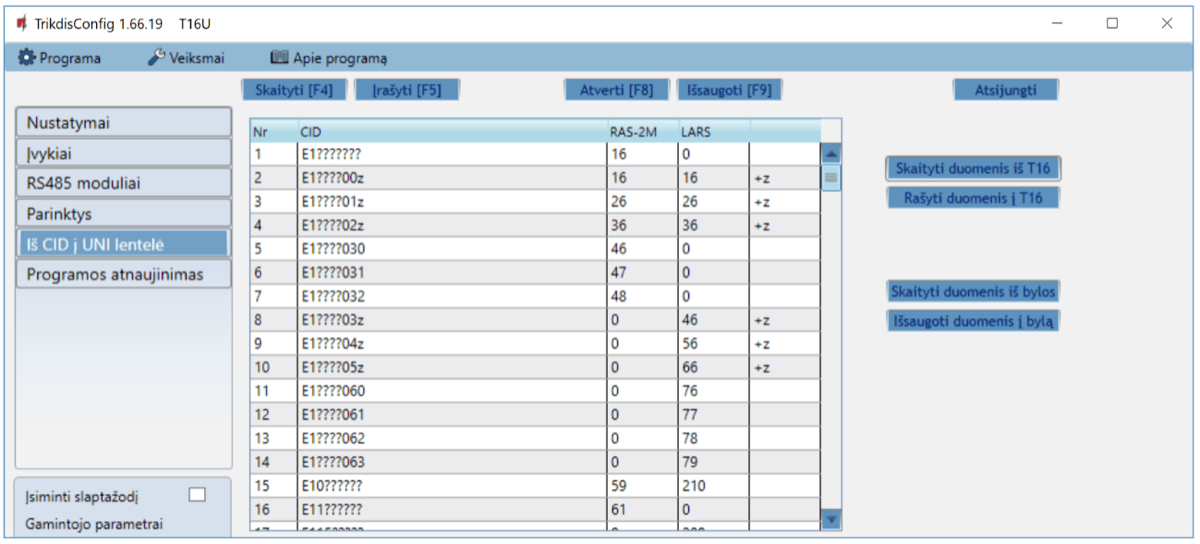

TrikdisConfig T16 langas Iš CID į UNI lentelė. Lentelės stulpeliai: CID, RAS-2M ir LARS; pavyzdyje CID kodas E1????00z atitinka RAS-2M 16 ir LARS 16, o šalia pažymėta +z.

Contact ID kodai, gauti iš signalizacijos centralės, konvertuojami į radijo sistemos (RAS2M, LARS) kodus. Tik Contact ID pranešimai, aprašyti lentelėje (CID stulpelis), yra konvertuojami į radijo sistemos kodus ir perduodami CSP. Simbolis "?" reiškia bet kurį skaičių pozicijoje. Simbolis "z" reiškia, kad numeris pozicijoje pridedamas prie pagrindinio radijo sistemos kodo. Lentelė redaguojama, tačiau prašome padaryti tai atsakingai ir tik tuo atveju, jei tai tikrai būtina, nes jei lentelėje atsiras klaidų, sistema gali netinkamai veikti.

Pastaba

Baigę konfigūravimą paspauskite mygtuką Įrašyti [F5], sulaukite kol duomenys bus įrašyti ir atjunkite USB kabelį.

3.7 Gamyklinių nustatymų atstatymas

Norint atkurti siųstuvo gamyklinius nustatymus, reikia nuspausti programos TrikdisConfig mygtuką Atkurti.

TrikdisConfig T16 lango srityje „Gamintojo parametrai“ raudonai apvestas mygtukas „Atkurti“.

4. Radijo siųstuvo T16 testavimas

Kai konfigūracija ir diegimas bus baigti, atlikite sistemos patikrą:

  1. Patikrinkite, ar maitinimas yra įjungtas;

  2. Norėdami išbandyti T16 įėjimus, suveikdinkite juos ir įsitikinkite, kad CSP imtuvą pasiekia teisingi pranešimai;

  3. Atlikite signalizacijos bandymą, kad įsitikintumėte, jog signalizacijos įvykių pranešimus CSP (centralizuotas stebėjimo pultas) tinkamai priima.

5. Programinės aparatinės įrangos atnaujinimas

Pastaba

Prijungus T16 prie TrikdisConfig, programa pasiūlys atnaujinti įrenginio veikimo programą, jeigu yra atnaujinimų. Šiam veikimui reikalingas interneto ryšys. / Jei jūsų kompiuteryje yra instaliuota antivirusinė programa, ji gali blokuoti automatinio gamyklinės programinės įrangos atnaujinimo funkciją. Šiuo atveju turėsite perkonfigūruoti savo antivirusinę programą.

T16 veikimo programą galima atnaujinti ar pakeisti rankiniu būdu. Po atnaujinimo išlieka visi ankstesni nustatyti T16 parametrai, jei yra uždėta varnelė prie „Išsaugoti nustatymus“. Veikimo programą įrašant rankiniu būdu, ji gali būti pakeista į naujesnę arba senesnę versiją. Atlikite šiuos žingsnius:

  1. Paleiskite TrikdisConfig.

  2. Prijunkite T16 per USB Mini-B kabelį prie kompiuterio. Jei yra naujesnė gamyklinė programinė įranga, programa pasiūlys įdiegti naujesnės gamyklinės programinės įrangos versijos bylą.

  3. Parinkite gamyklinės programinės įrangos submeniu Programos naujinimas.

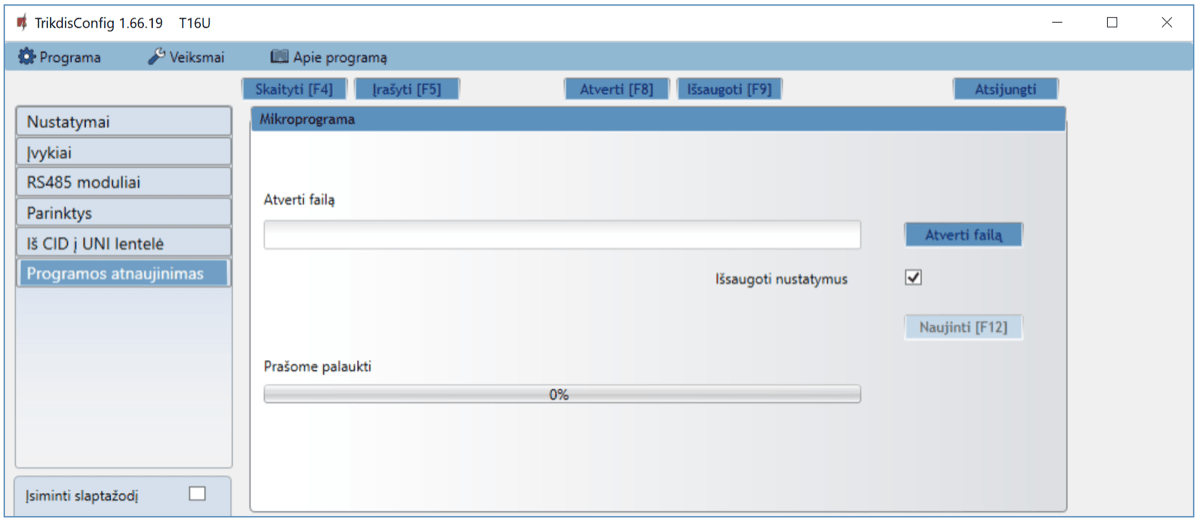

    TrikdisConfig T16 langas Programos atnaujinimas. Matomi mygtukai Atverti failą ir Naujinti (F12), pažymėta Išsaugoti nustatymus, atnaujinimo eiga – 0 %.

  4. Paspauskite gamyklinės programinės įrangos atidarymo langelį Atverti failą ir parinkite reikiamą gamyklinės programinės įrangos bylą. Jei neturite bylos, naujausią gamyklinės programinės įrangos bylą galite parsisiųsti kaip registruotas vartotojas iš www.trikdis.com , pagal T16 parsisiuntimo sekciją.

  5. Paspauskite atnaujinimo mygtuką Naujinti [F12].

  6. Palaukite, kol bus atlikti atnaujinimai.

6. Saugos reikalavimai

Radijo siųstuvą turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš įrengdami, atidžiai perskaitykite šį vadovą, kad išvengtumėte klaidų, dėl kurių prietaisas gali blogai veikti ar net būti sugadintas.

Prieš jungdami bet kokius elektros kontaktus atjunkite elektros tiekimą.

Ne gamintojo atlikti gaminio pakeitimai, modifikacijos ar remontai panaikina gamintojo suteiktą garantiją.
