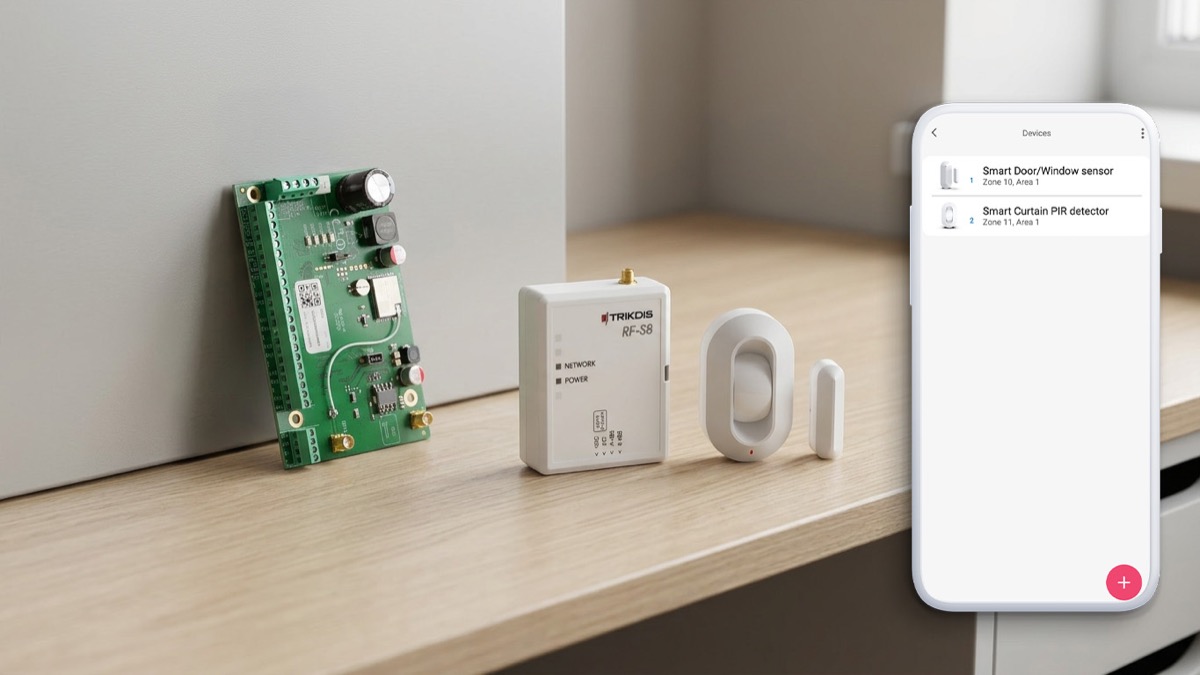

S8/S9 belaidžių jutiklių pridėjimas prie FLEXi SP3¶

Telefone turi būti įdiegta programėlė Protegus, o SP3 sistema jau pridėta prie jūsų paskyros.

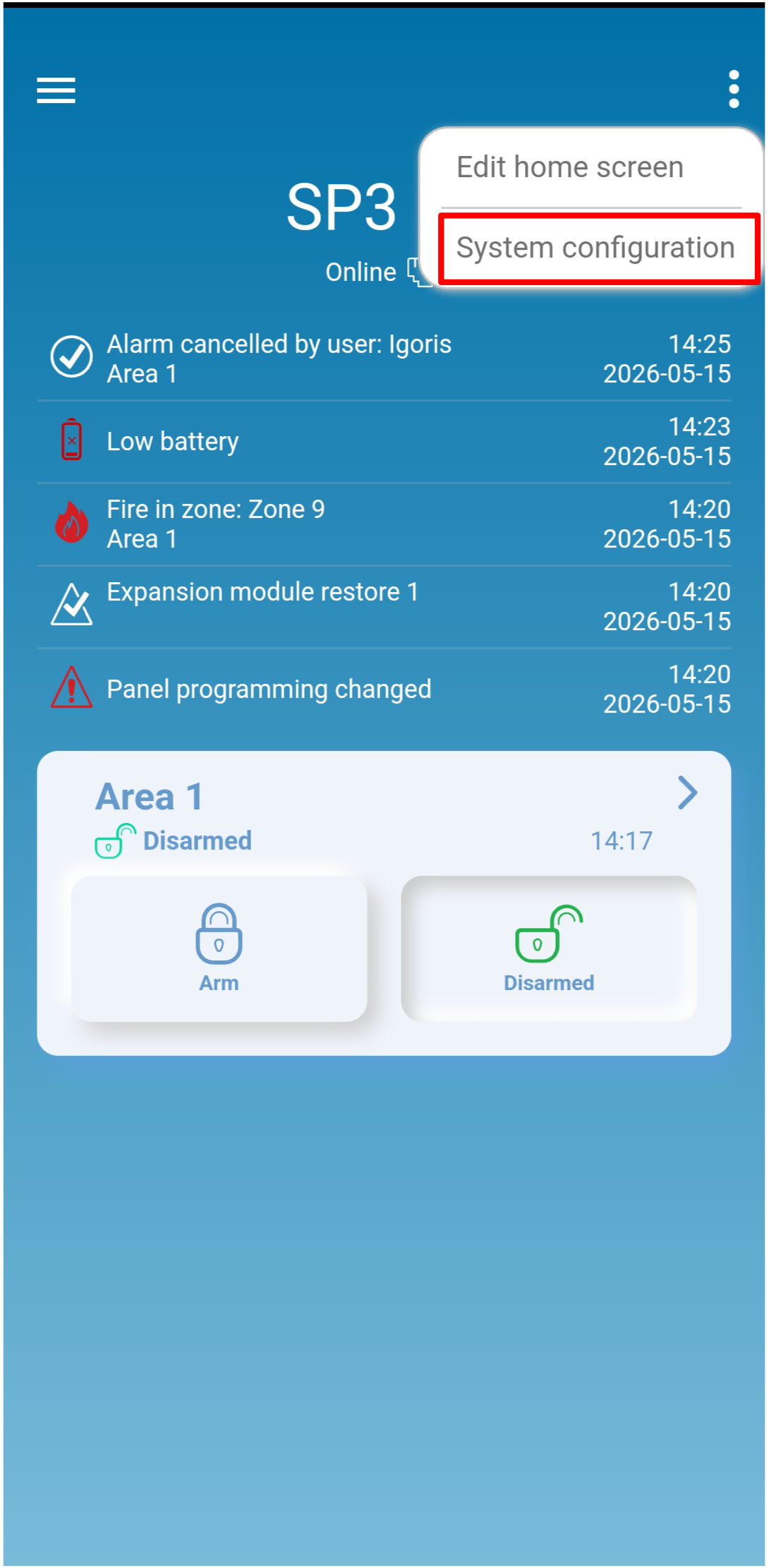

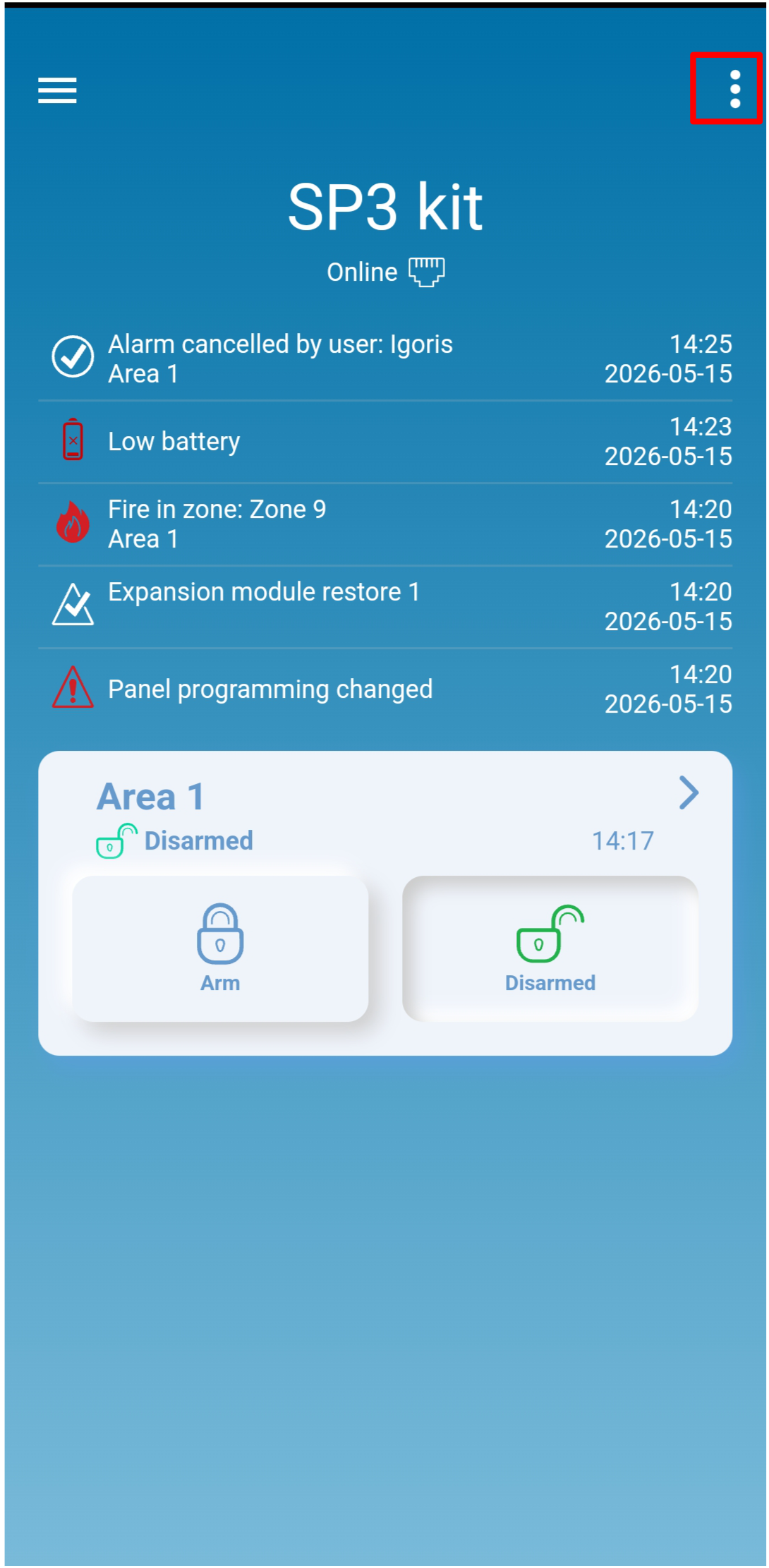

1. Atidarykite Protegus programėlę ir pasirinkite sistemą SP3 kit. Viršutiniame dešiniajame kampe bakstelėkite ⋮.



2. Bakstelėkite System configuration.

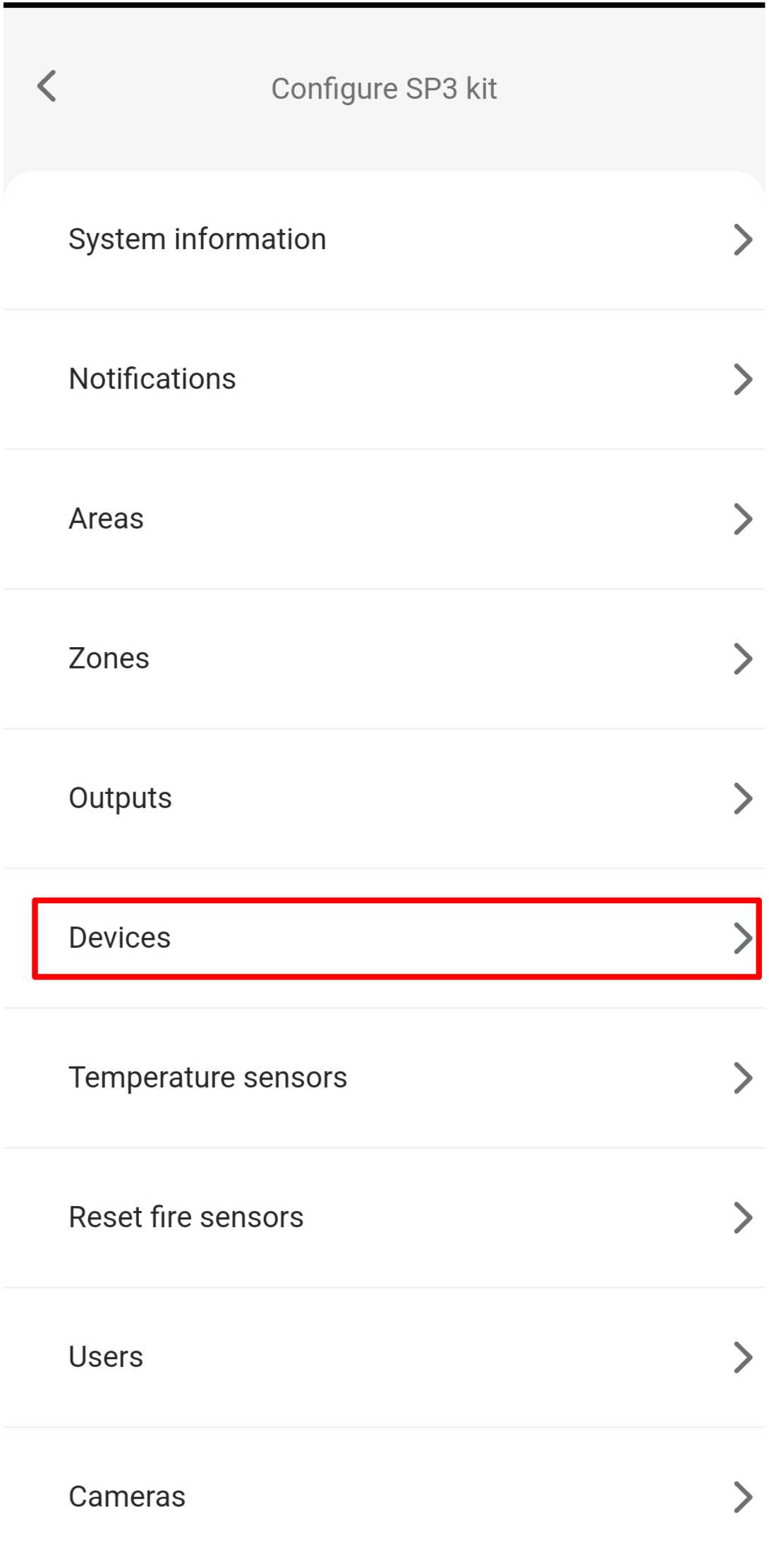

3. Bakstelėkite Devices.

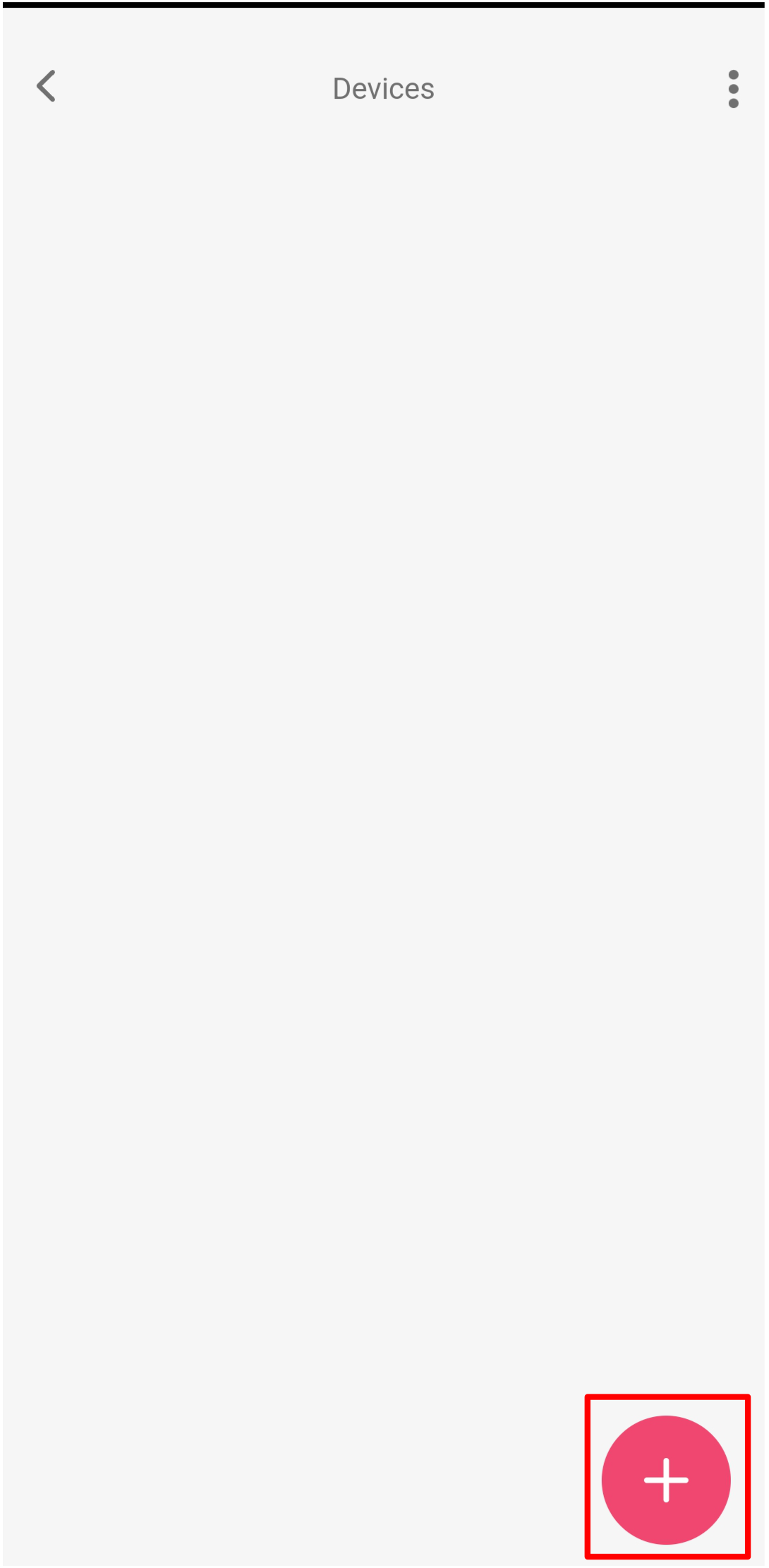

4. Bakstelėkite mygtuką +, kad pridėtumėte naują jutiklį.

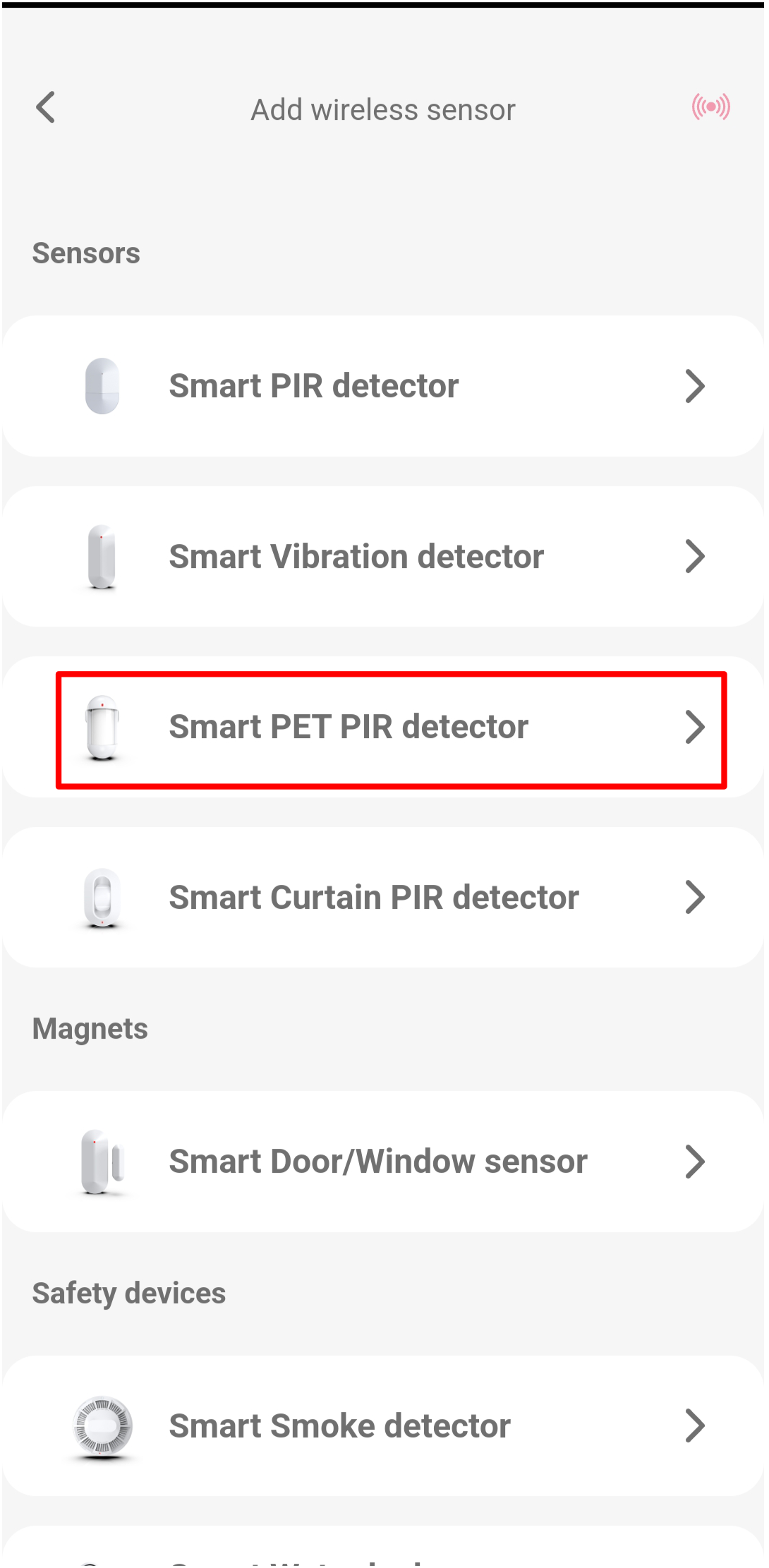

5. Pasirinkite jutiklio tipą, kurį norite susieti (pvz., Smart PET PIR detector).

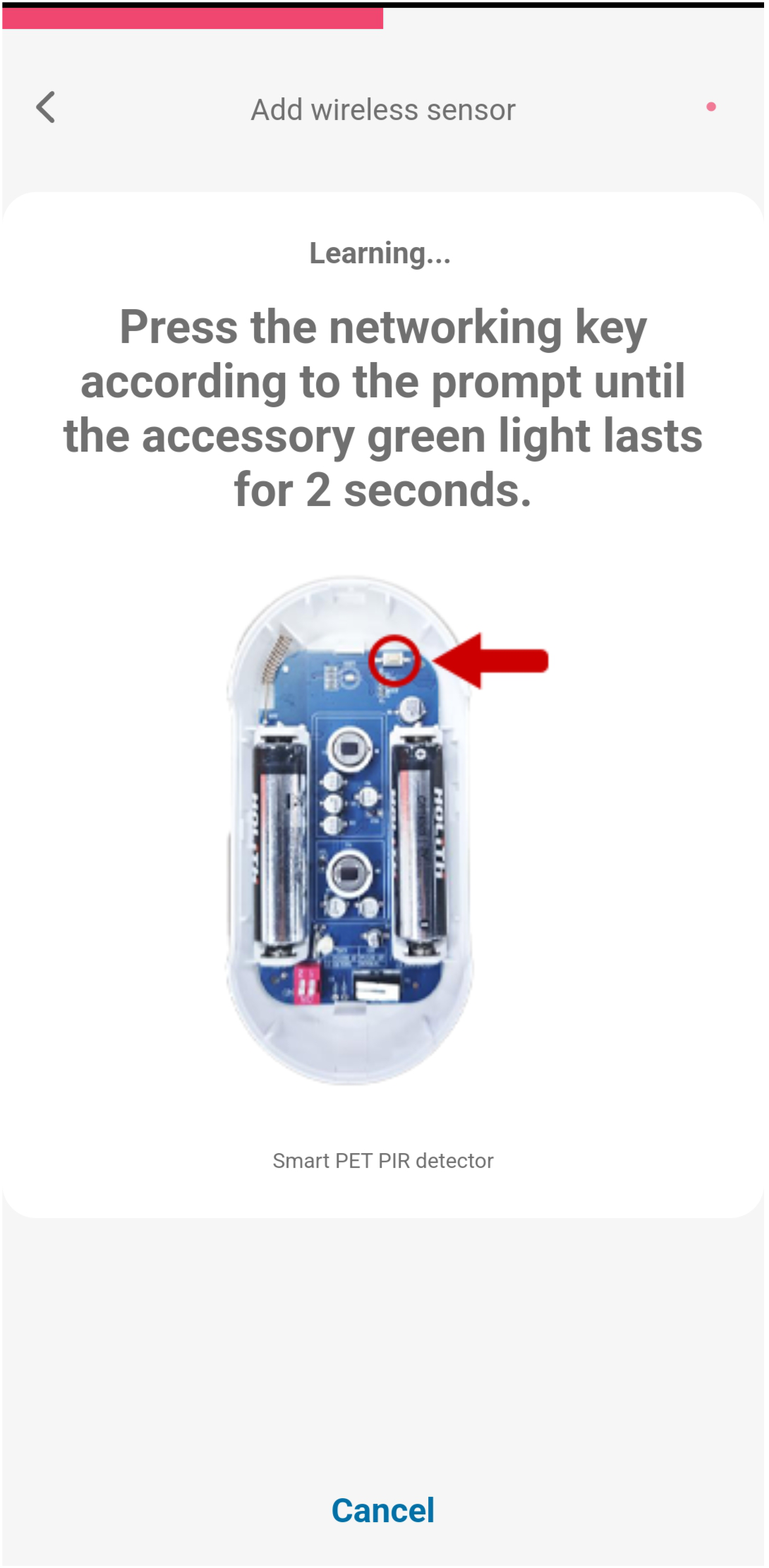

6. Programėlėje rodomas jutiklis Learning režimu ir mokymosi mygtuko schema. Paspauskite ir palaikykite mokymosi mygtuką, kol žalias indikatorius 2 sekundes švies nepertraukiamai.

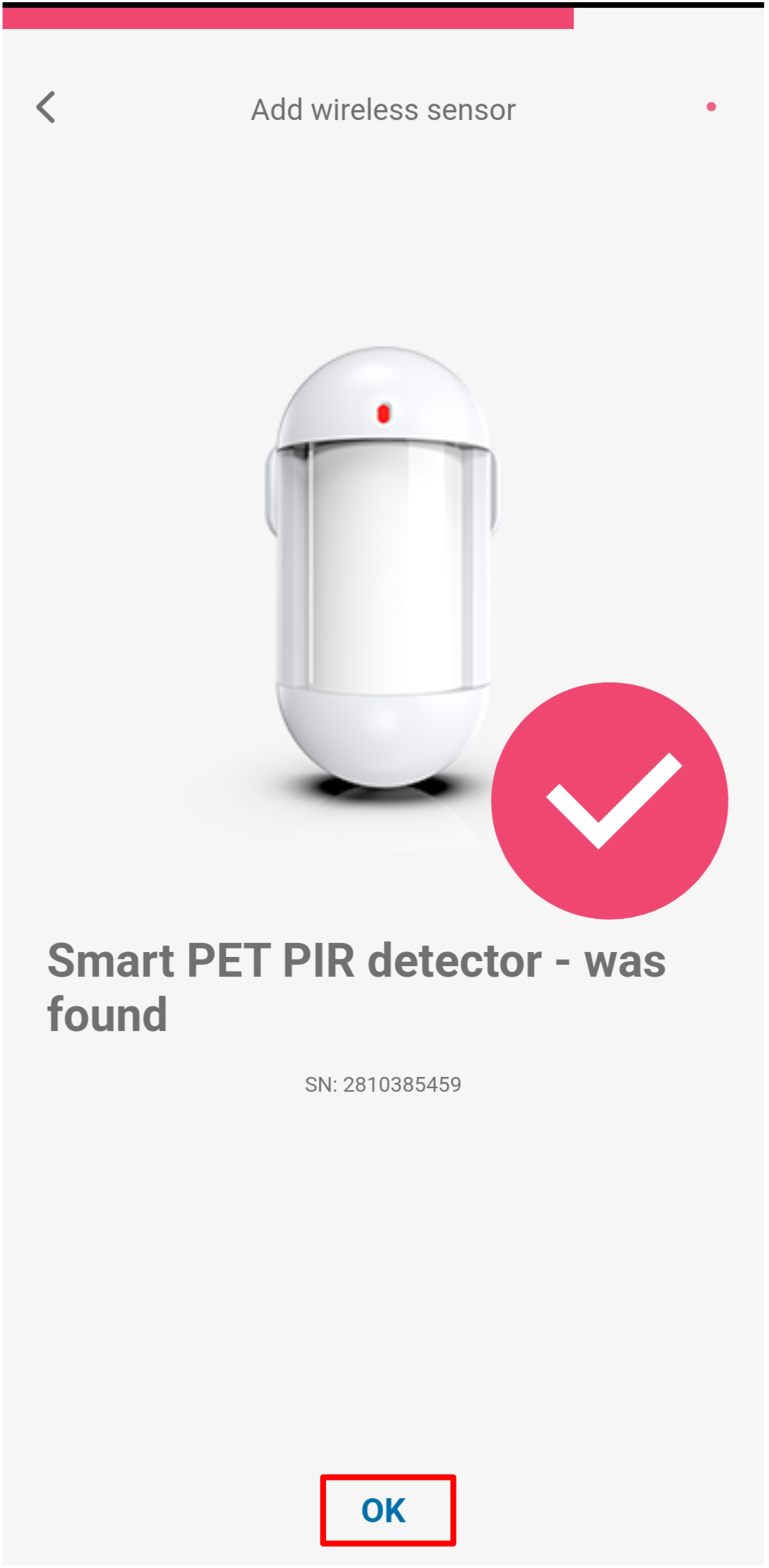

7. Aptikus jutiklį rodomas patvirtinimas su jo serijos numeriu. Bakstelėkite OK.

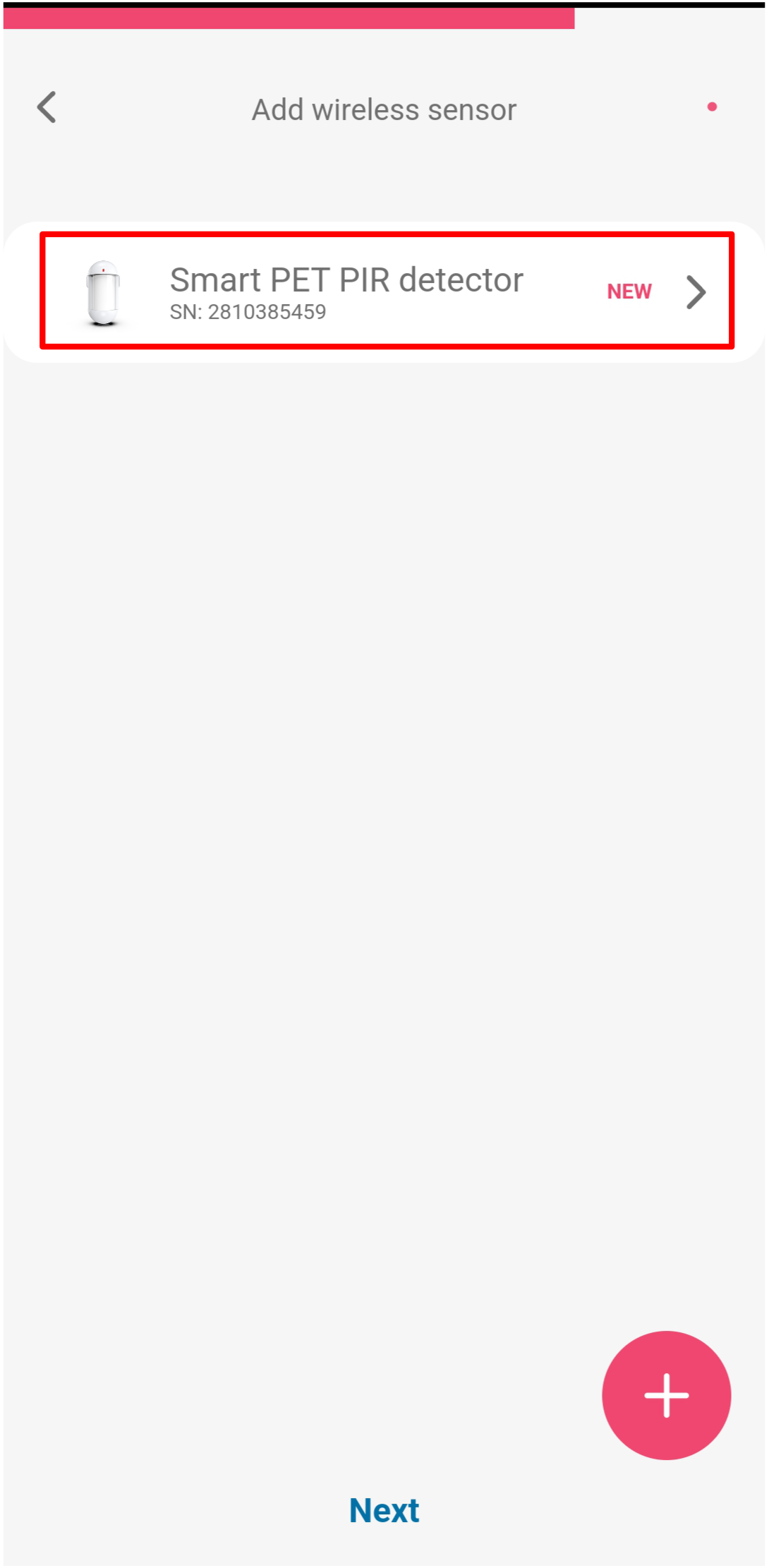

8. Jutiklis rodomas sąraše su žyma NEW. Bakstelėkite jutiklį, kad atidarytumėte jo nustatymus.



Sukonfigūruokite zonos nustatymus:

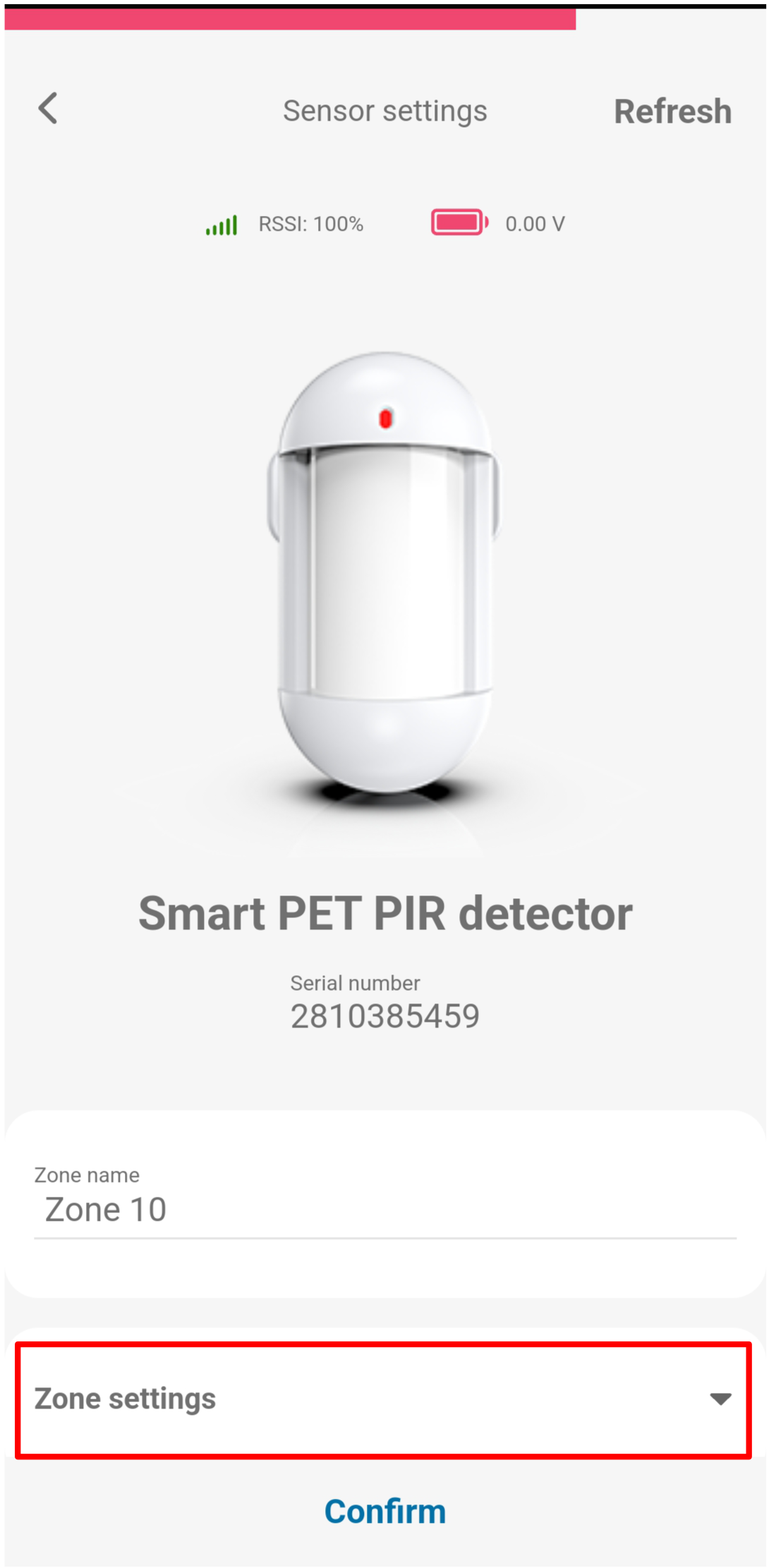

9. Bakstelėkite Zone settings, kad išskleistumėte skyrių.

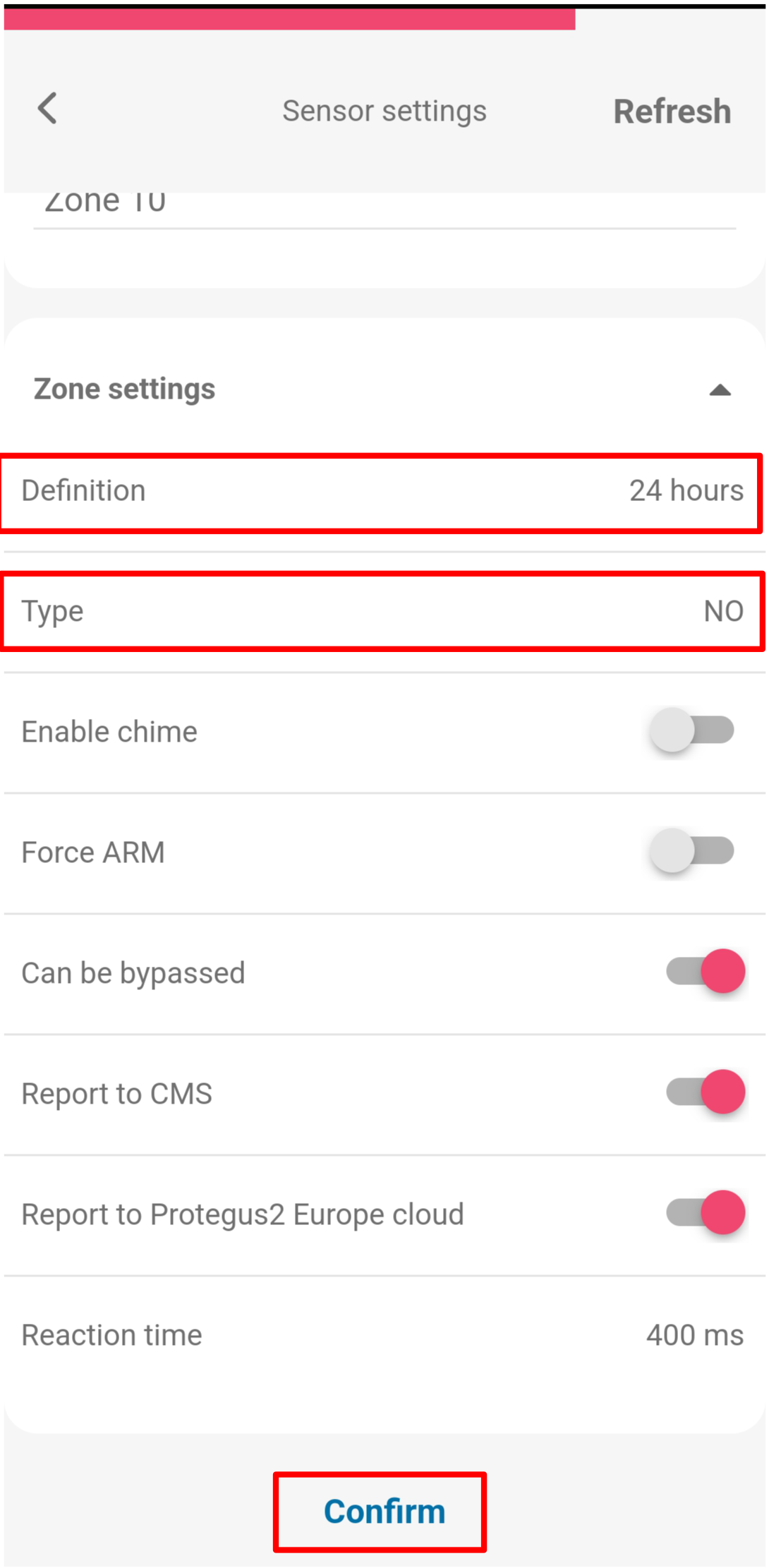

10. Nustatykite Definition (pvz., 24 hours) ir Type (pvz., NO), tada bakstelėkite Confirm.

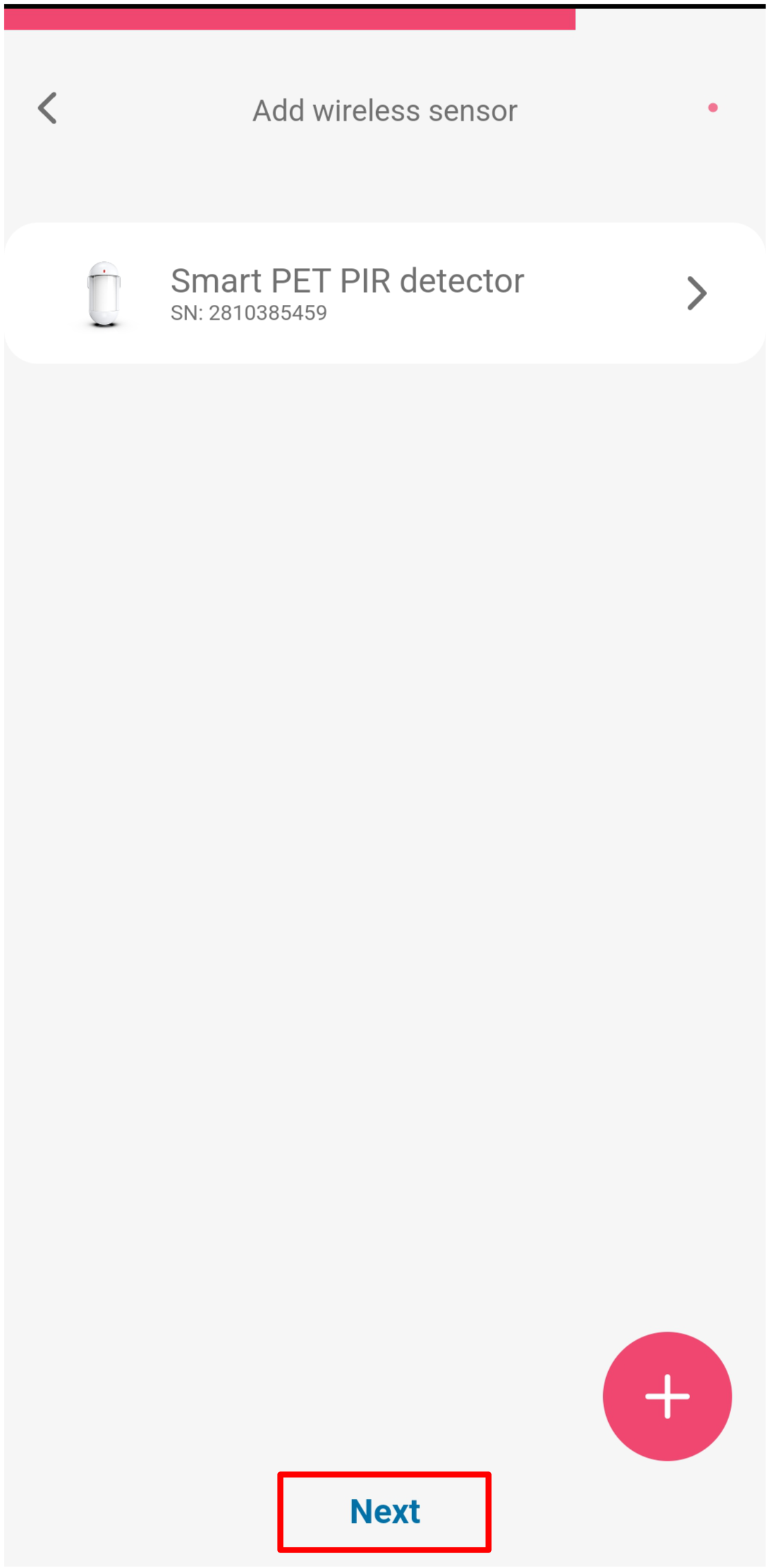

11. Norėdami pridėti kitą jutiklį, bakstelėkite + ir pakartokite 5–10 veiksmus. Susieję visus jutiklius, bakstelėkite Next.

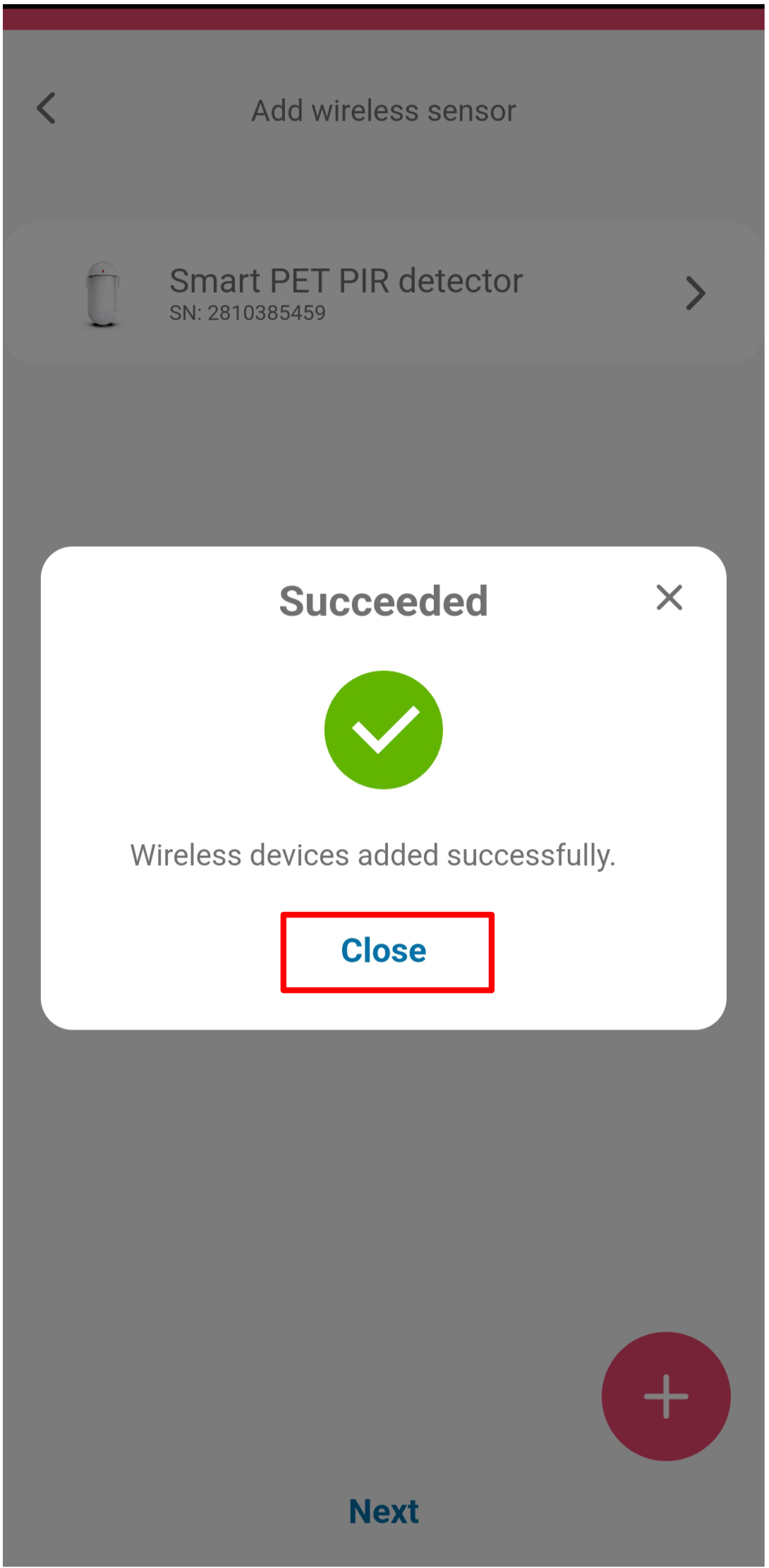

12. Sėkmės dialogo lange patvirtinamas susiejimas. Bakstelėkite Close.



Patikrinkite zonos būseną:

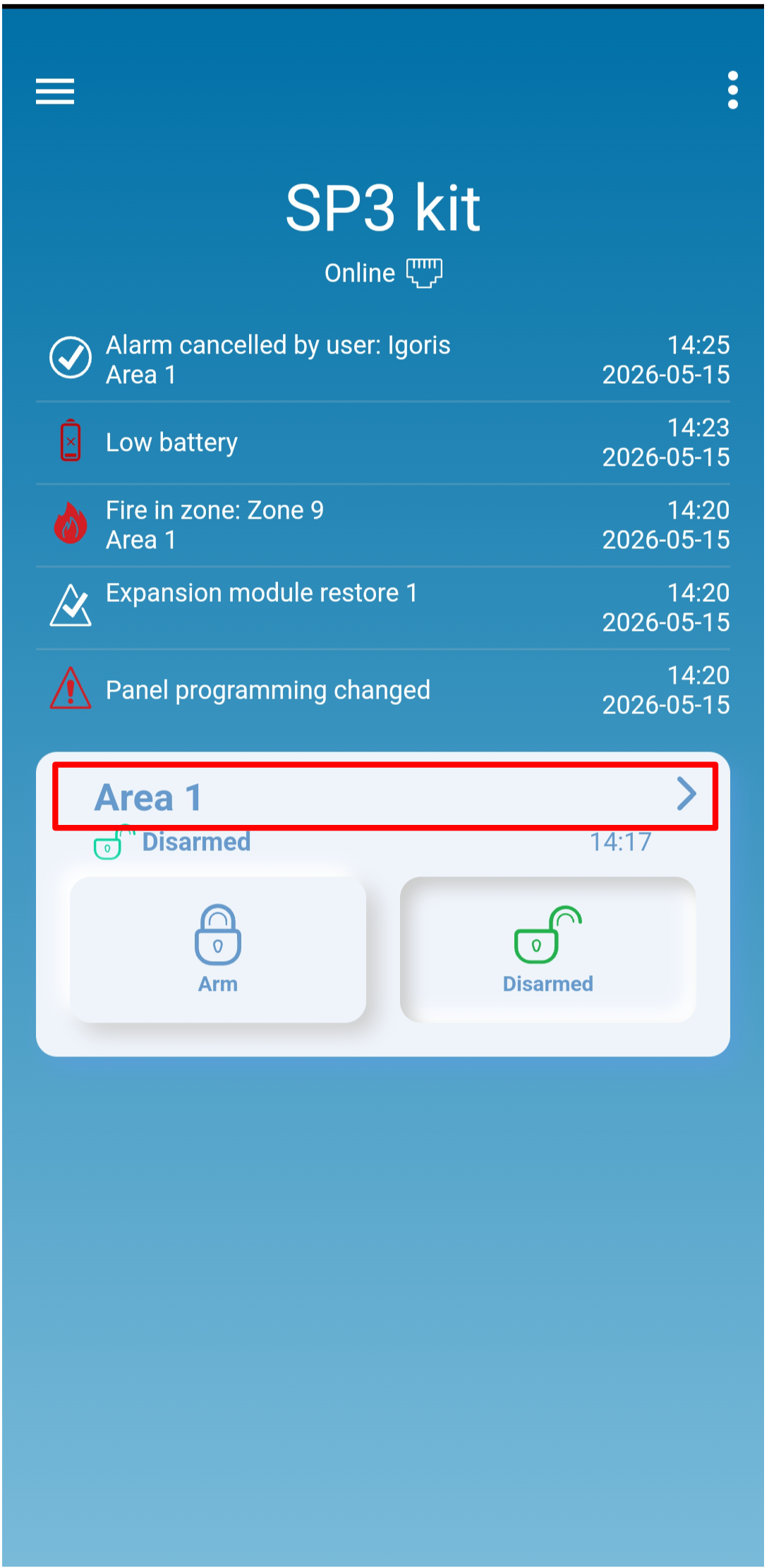

13. Sistemos pradžios ekrane bakstelėkite plytelę Area 1.

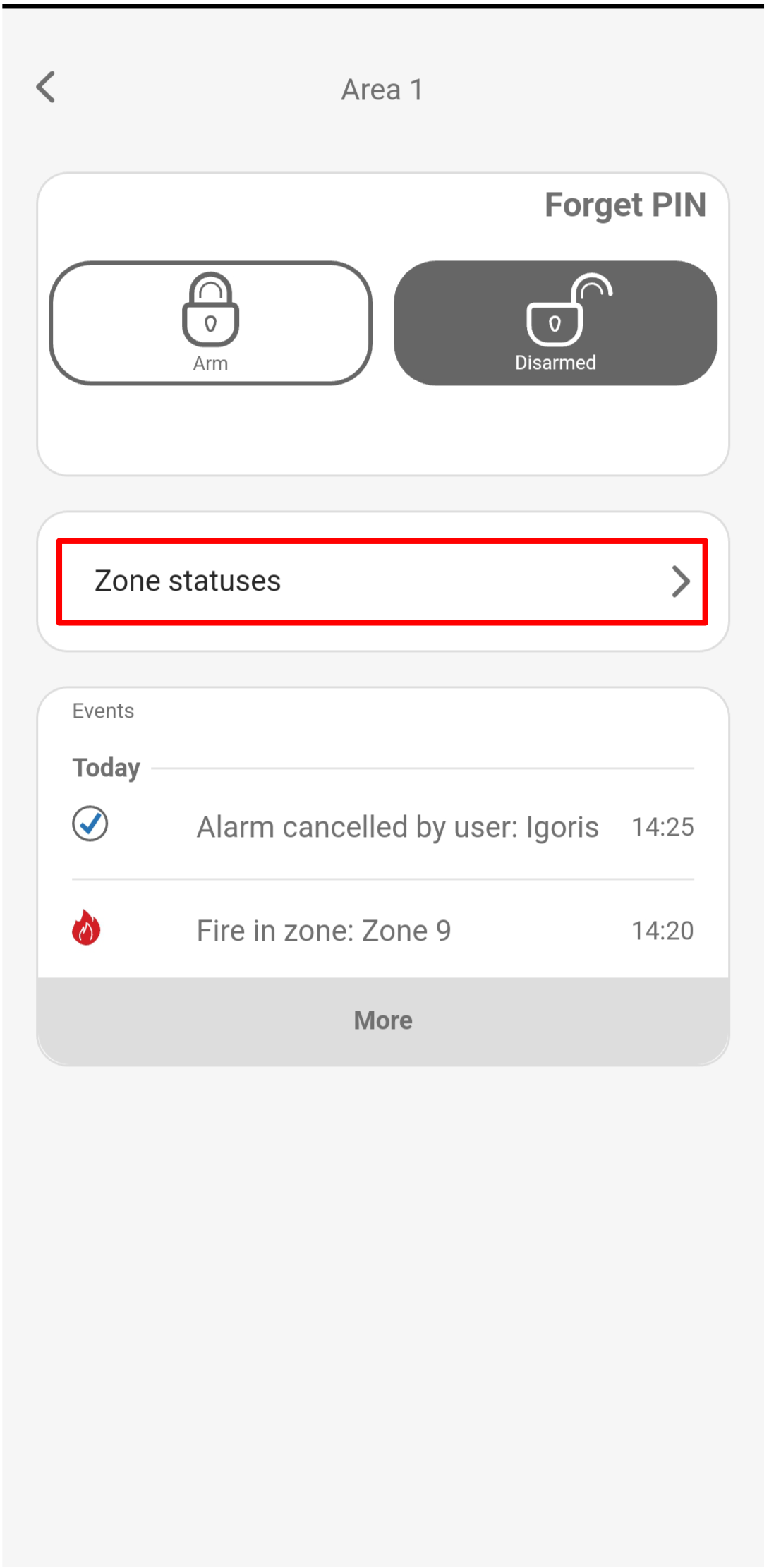

14. Bakstelėkite Zone statuses.

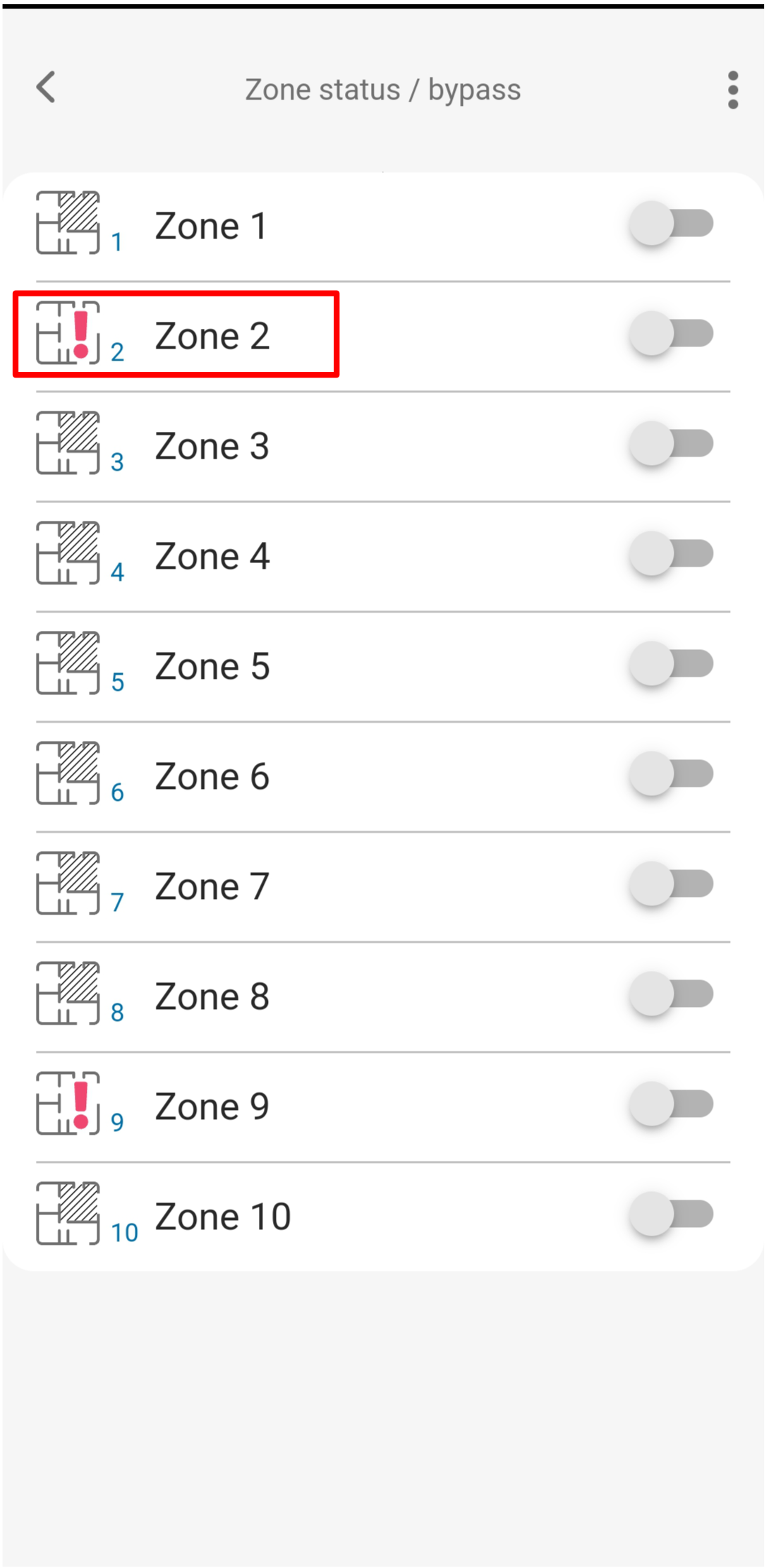

15. Ekrane Zone status / bypass pateikiamos visos zonos. Raudona įspėjimo piktograma reiškia, kad jutiklis šiuo metu yra atidarytas arba suveikęs. Bypass jungikliais galima laikinai išjungti atskiras zonas.



Darbalaukio naršyklėje atidarykite web.protegus.app. SP3 sistema jau turi būti pridėta prie jūsų paskyros.

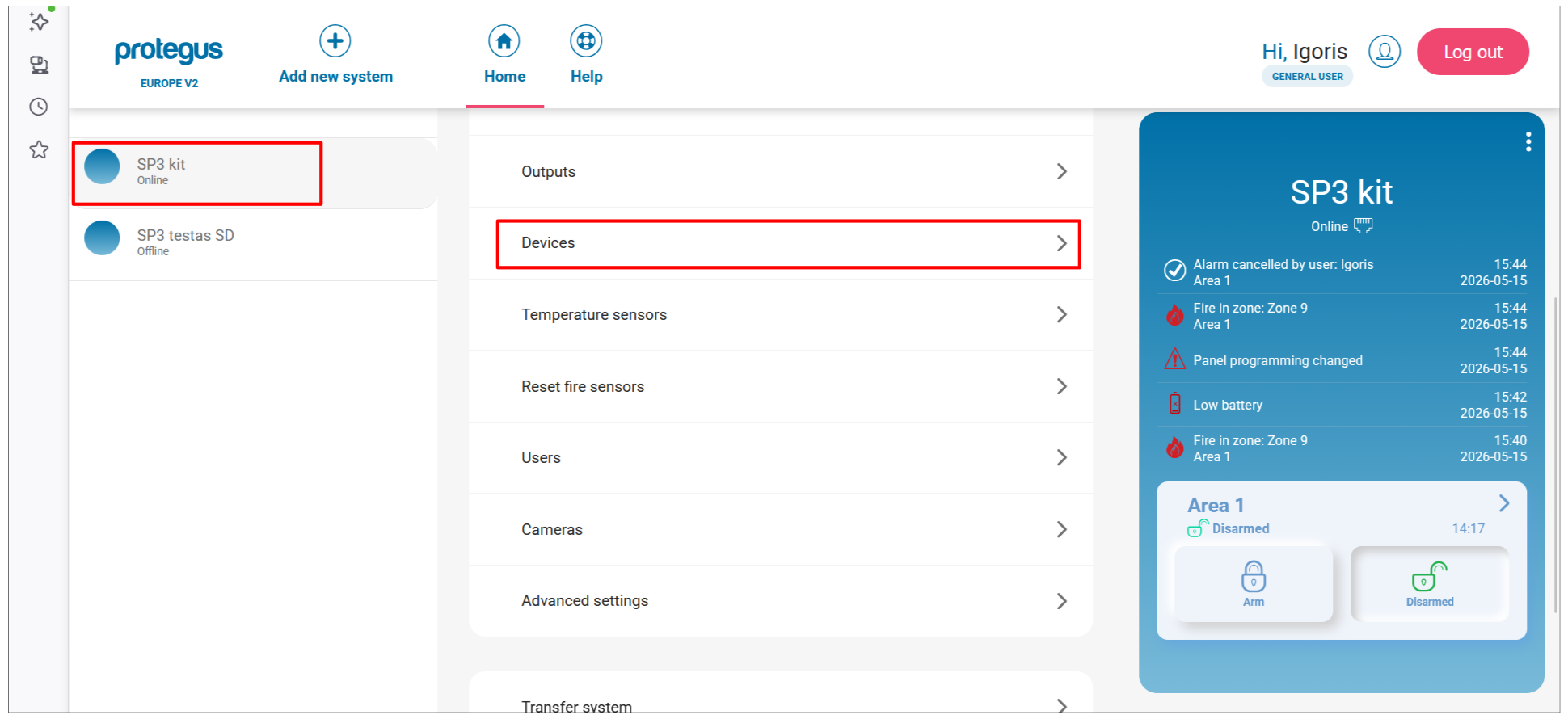

1. Kairiajame skydelyje pasirinkite SP3 sistemą, tada sistemos meniu spustelėkite Devices.

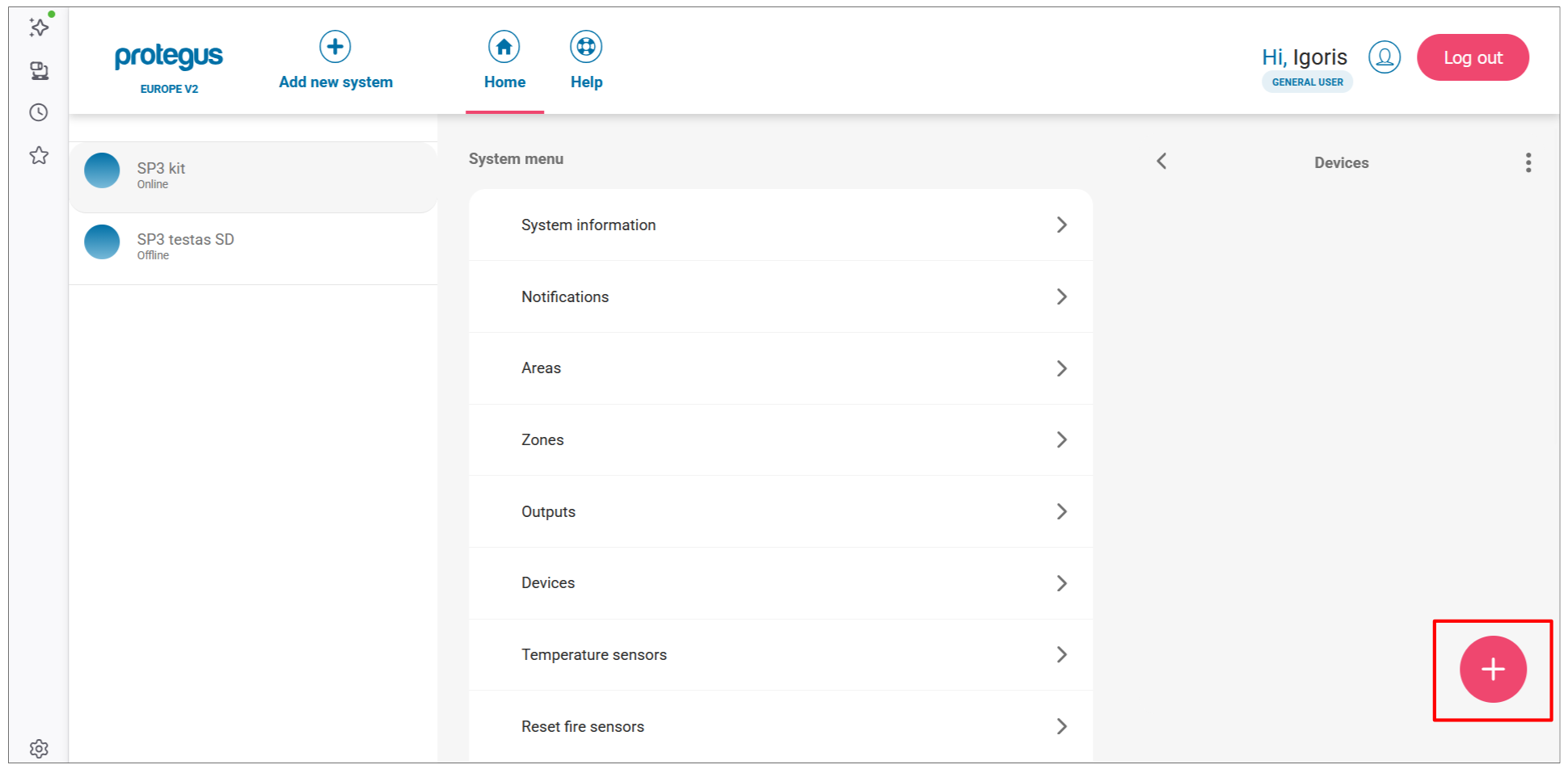

2. Spustelėkite mygtuką +, kad pridėtumėte naują belaidį jutiklį.

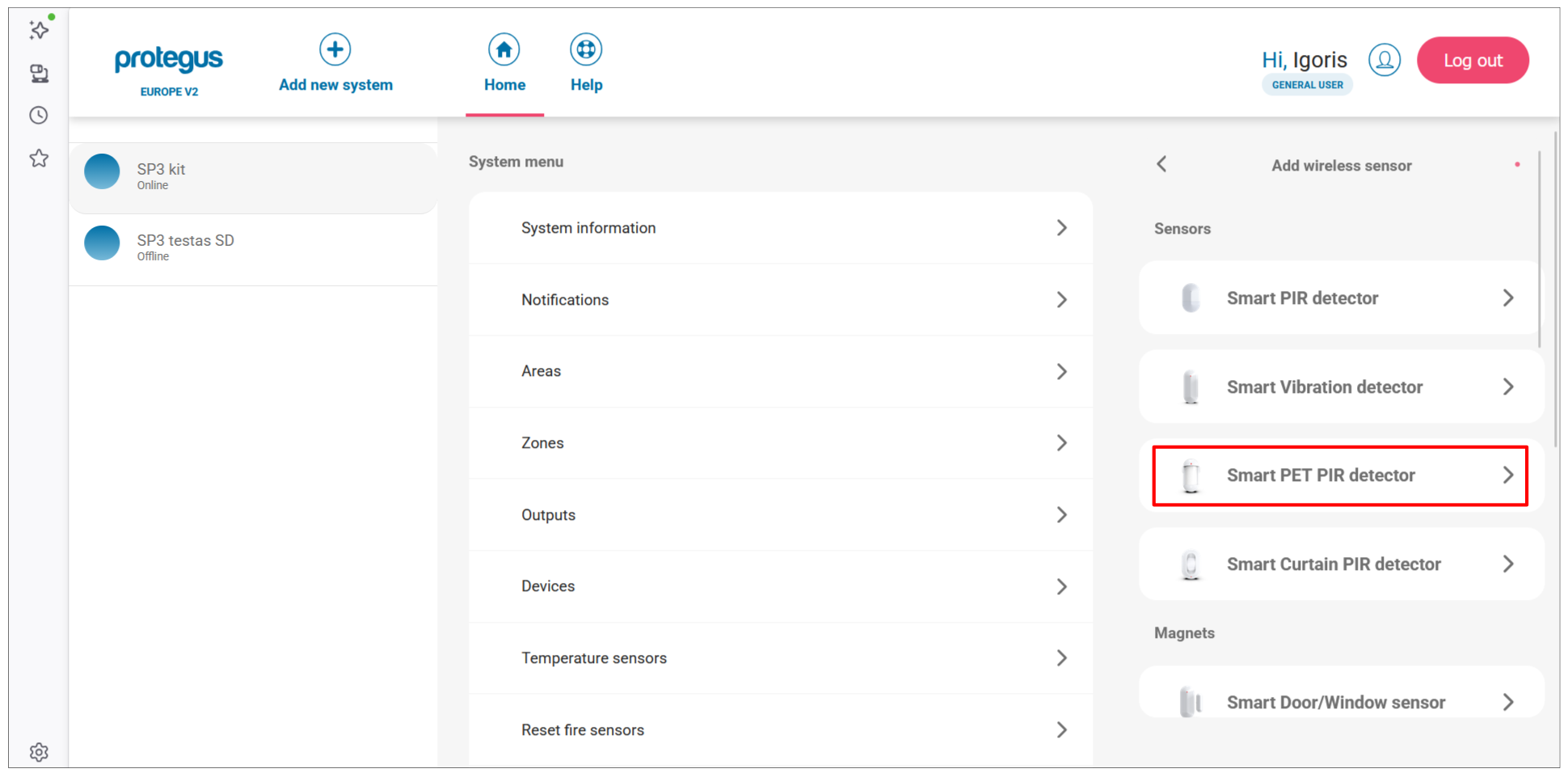

3. Atidaromas skydelis Add wireless sensor su visais palaikomais jutiklių tipais. Spustelėkite jutiklio tipą, kurį norite susieti (pvz., Smart PET PIR detector).

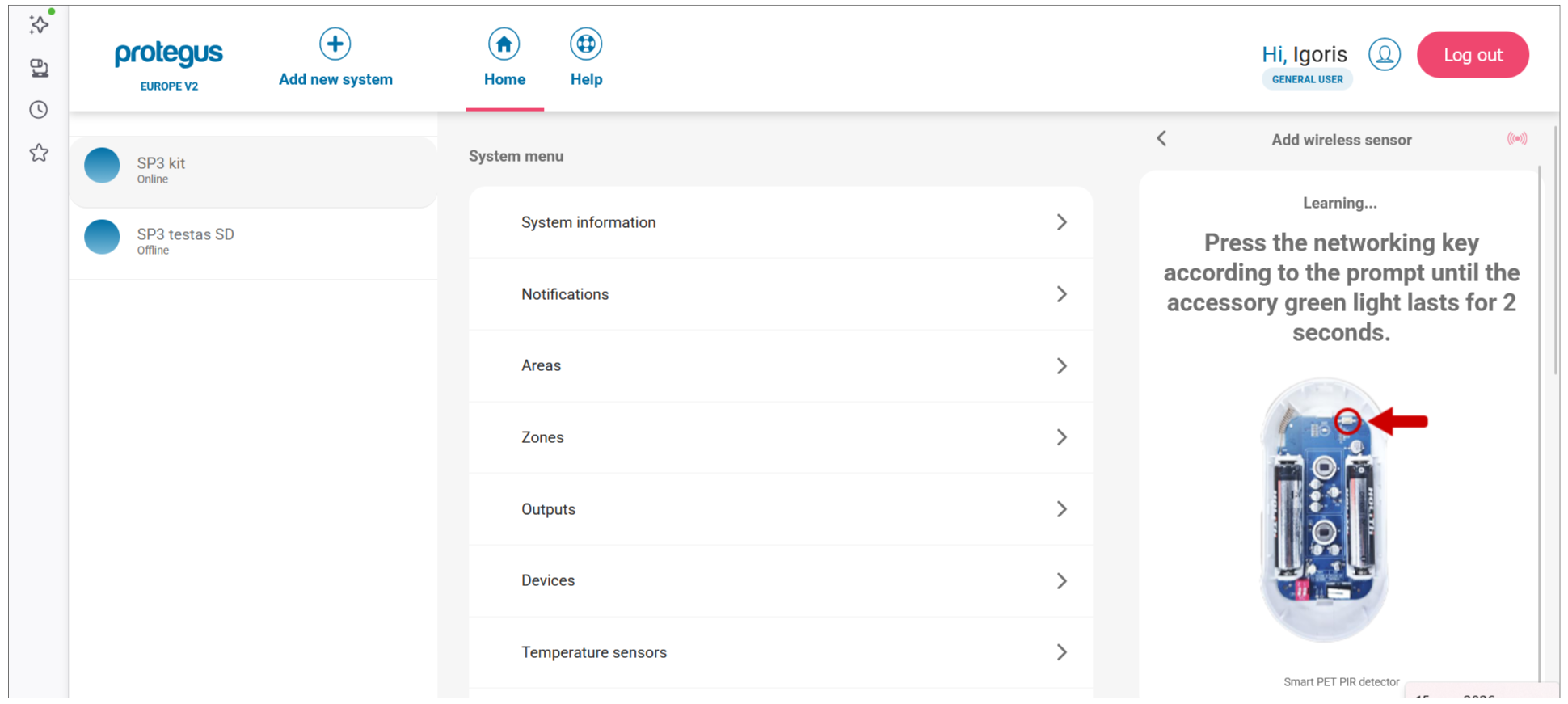

4. Programėlė persijungia į Learning režimą ir parodo jutiklį su schema, nurodančia mokymosi mygtuko vietą.

   Paspauskite ir palaikykite mokymosi mygtuką, kol žalias indikatorius 2 sekundes švies nepertraukiamai (maždaug 4–5 sekundes).

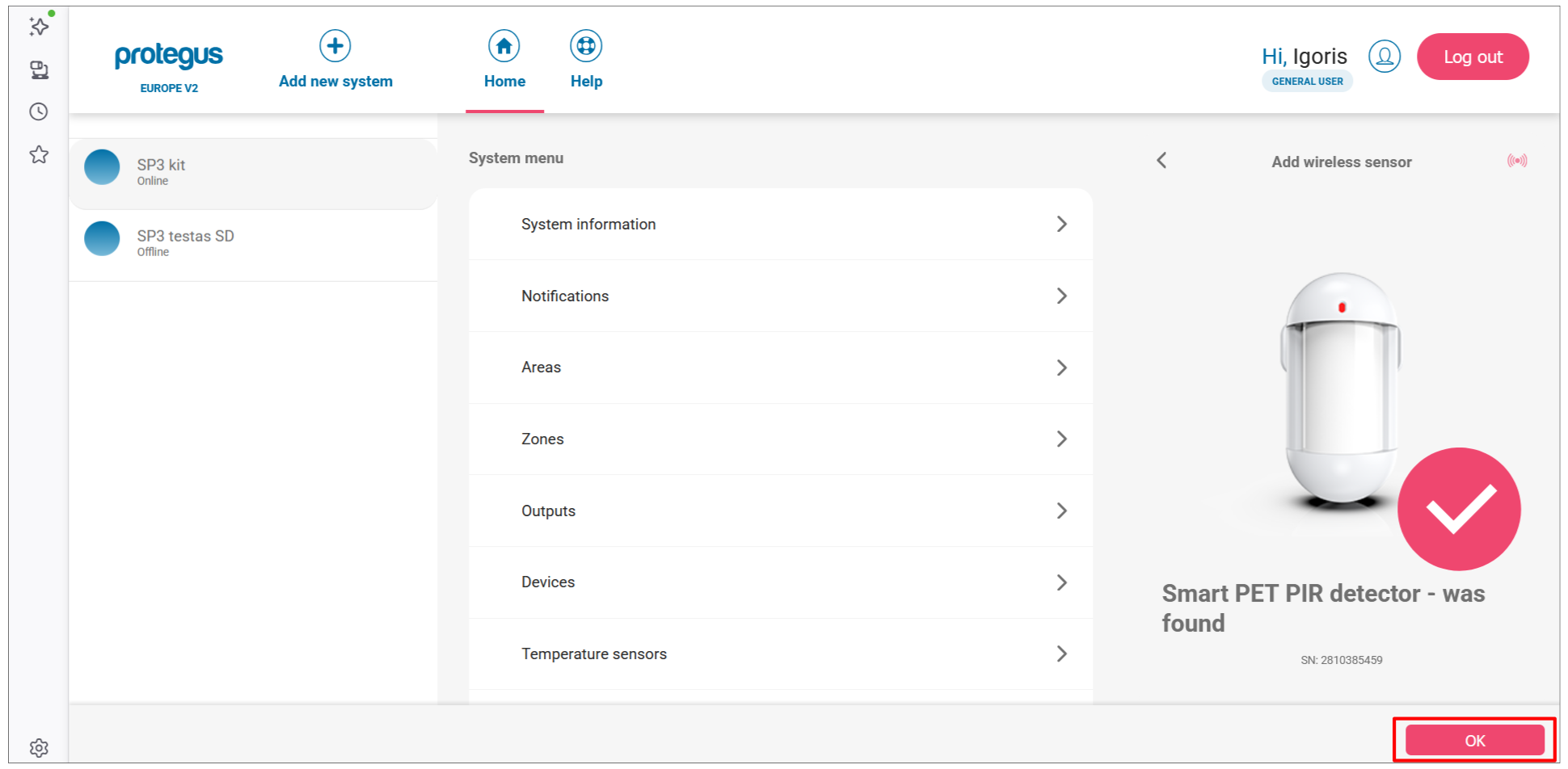

5. Centralei aptikus jutiklį rodomas patvirtinimas su jo serijos numeriu. Spustelėkite OK.

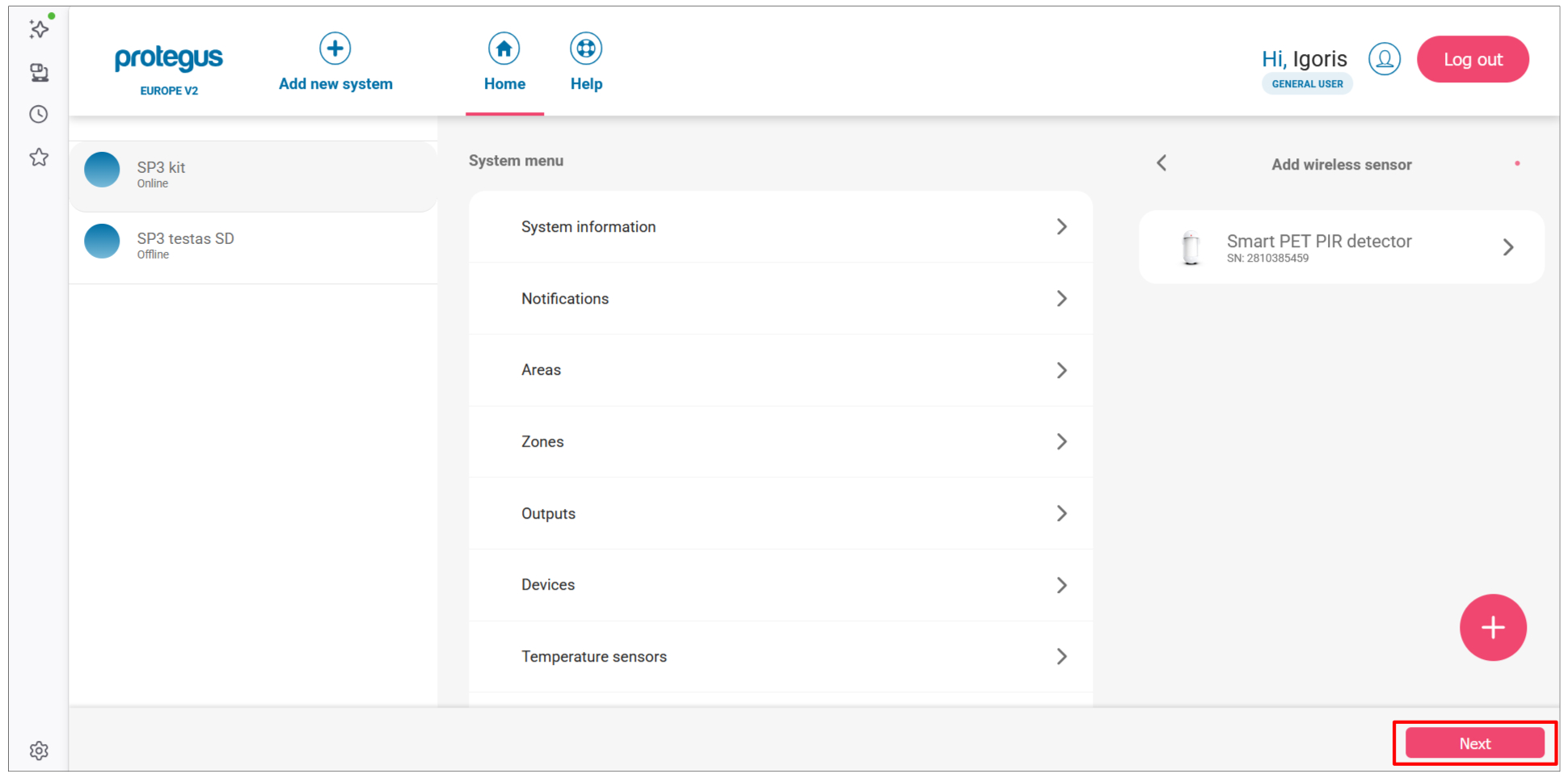

6. Jutiklis rodomas sąraše su žyma NEW. Norėdami pridėti kitą jutiklį, spustelėkite + ir pakartokite 3–5 veiksmus. Susieję visus jutiklius, spustelėkite Next.

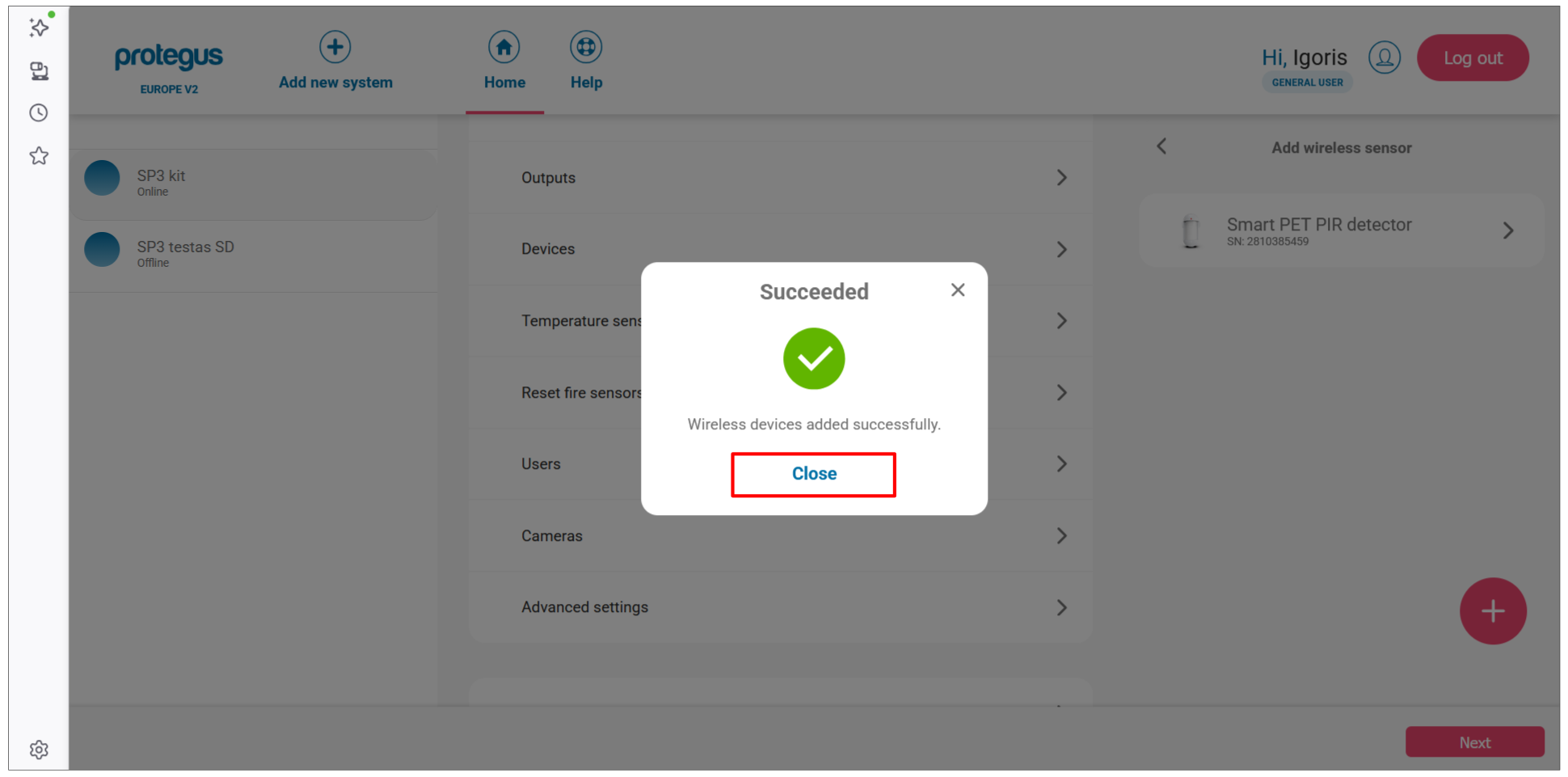

7. Sėkmės dialogo lange patvirtinamas susiejimas. Spustelėkite Close.



Sukonfigūruokite zonos nustatymus:

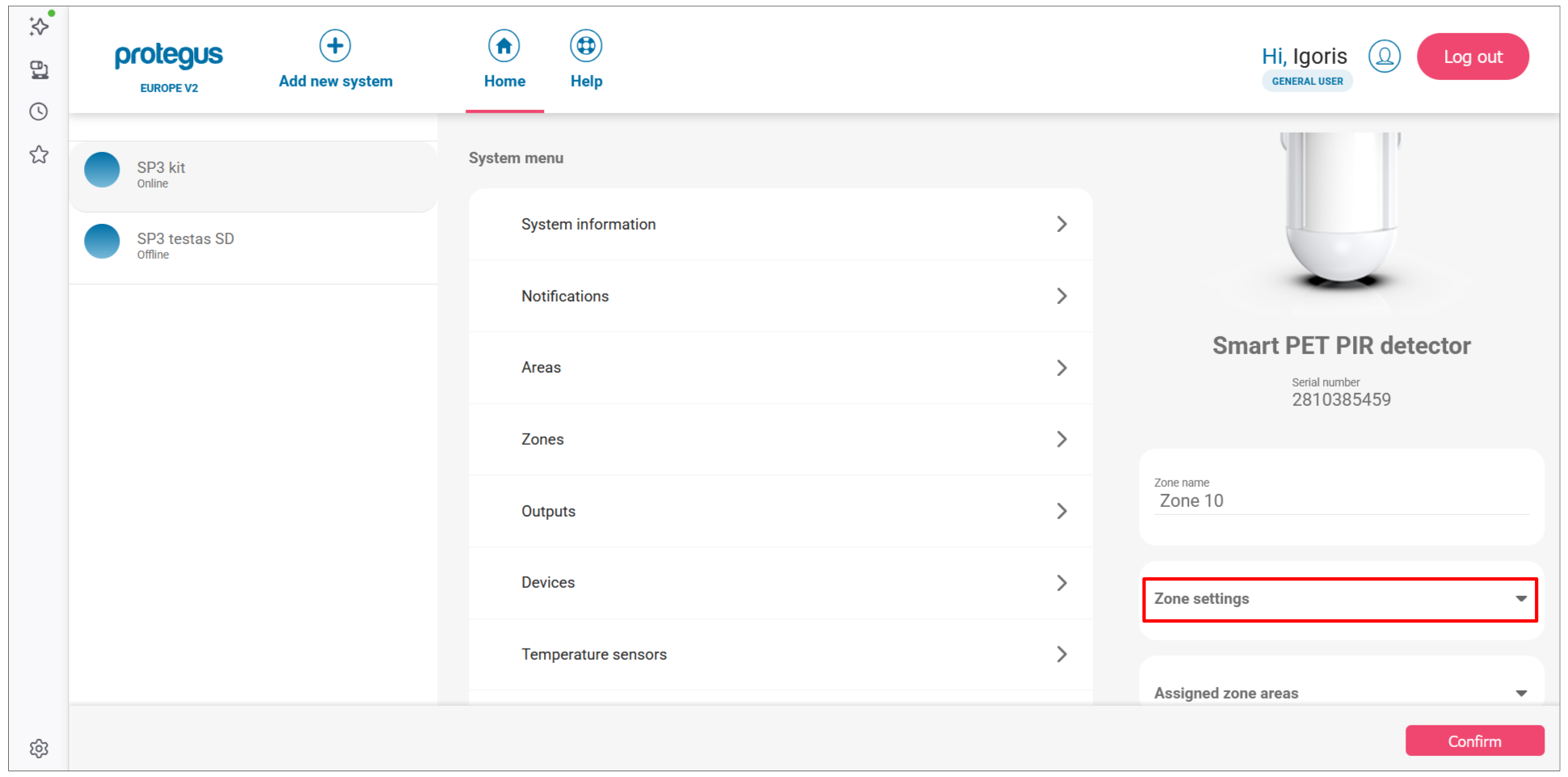

8. Sąraše Devices spustelėkite susietą jutiklį, kad atidarytumėte jo nustatymus. Spustelėkite Zone settings, kad išskleistumėte skyrių.

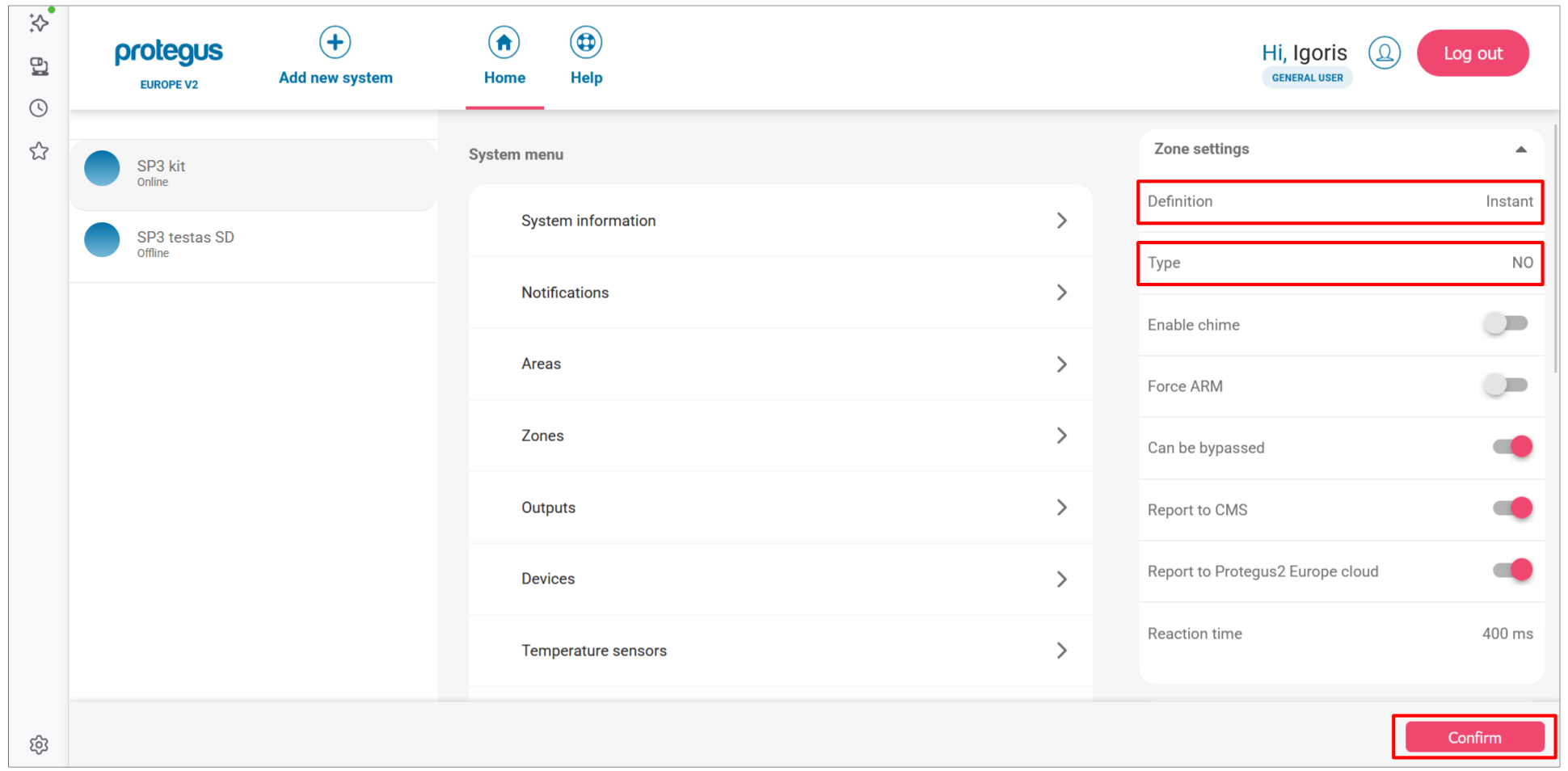

9. Zonoje nustatykite Definition (pvz., Instant) ir Type (pvz., NO).



Patikrinkite zonos būseną:

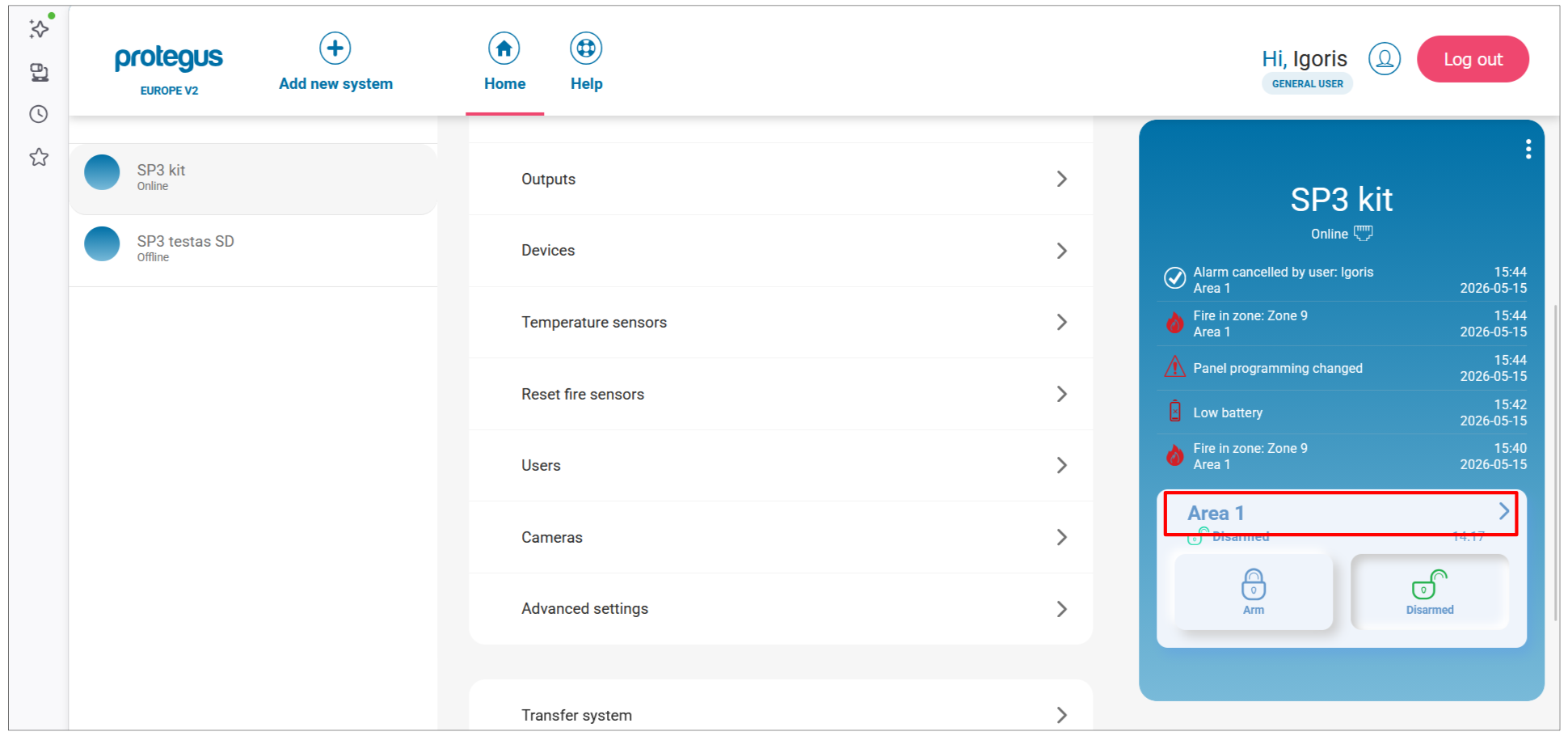

10. Pradžios ekrane spustelėkite plytelę Area 1.

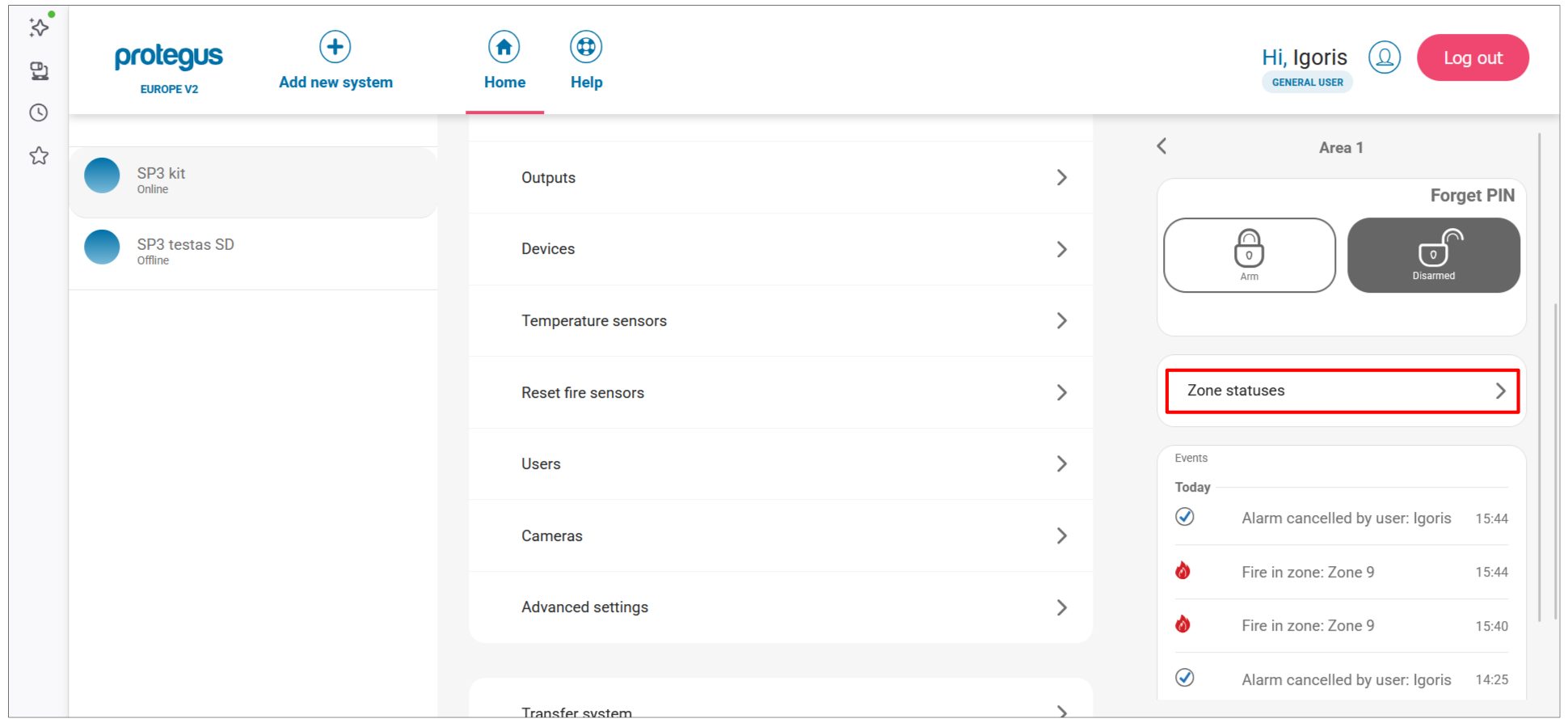

11. Spustelėkite Zone statuses.

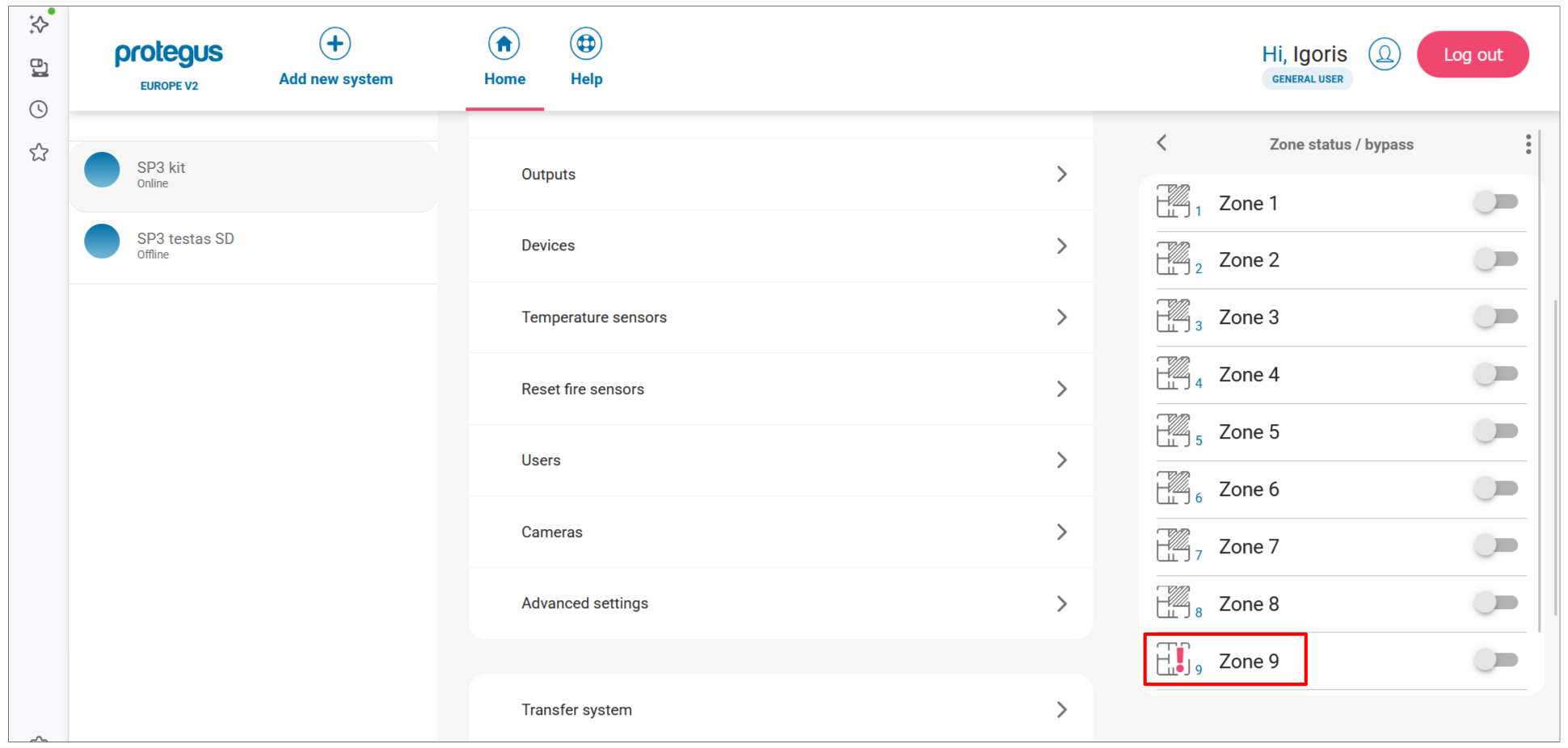

12. Skydelyje Zone status / bypass pateikiamos visos zonos. Raudona zonos įspėjimo piktograma reiškia, kad jutiklis šiuo metu yra atidarytas arba suveikęs. Bypass jungikliais galima laikinai išjungti atskiras zonas.



Galimi du būdai: nuotolinis (per tinklą) arba vietinis (per USB, tinklo nereikia).

Nuotolinis susiejimas¶

Reikalavimai: aktyvinta SIM kortelė su išjungtu PIN, SIM kortelėje įjungtas mobilusis internetas, įjungta Protegus debesijos paslauga, SP3 įjungta (PWR šviesos diodas mirksi žaliai), SP3 yra prisijungusi prie tinklo (NET šviesos diodas šviečia žaliai ir mirksi geltonai).

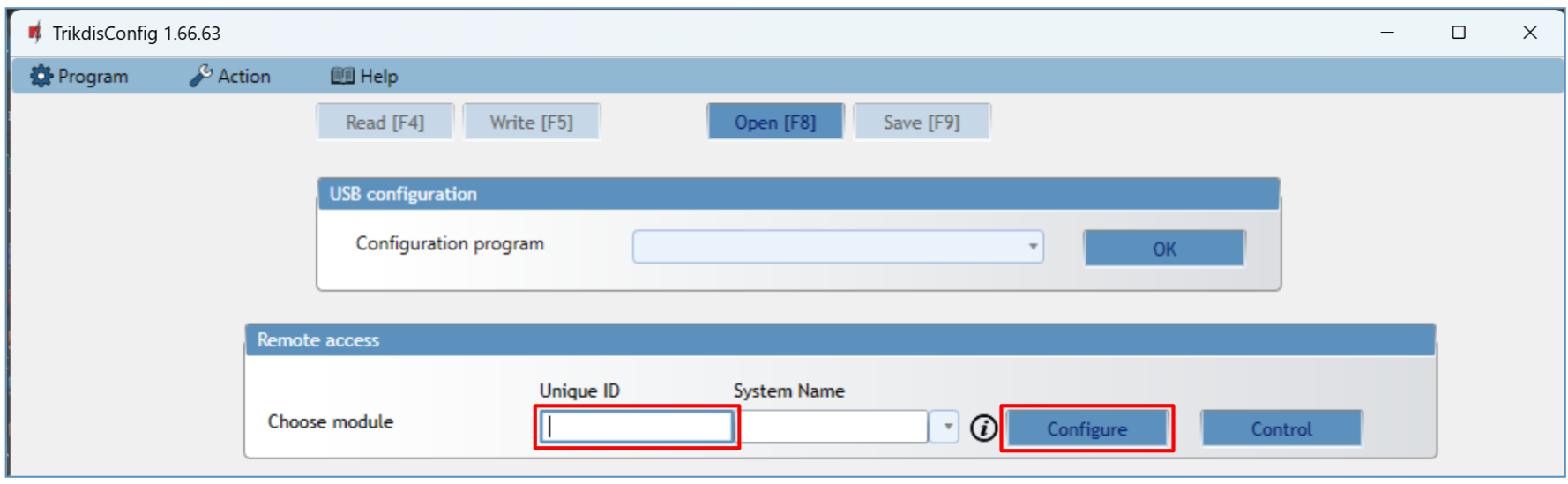

1. Atidarykite TrikdisConfig. Skyriuje Remote access įveskite centralės Unique ID (jis nurodytas įrenginio etiketėje), tada spustelėkite Configure.



2. Spustelėkite Read [F4]. Jei būsite paraginti, įveskite administratoriaus arba montuotojo kodą.

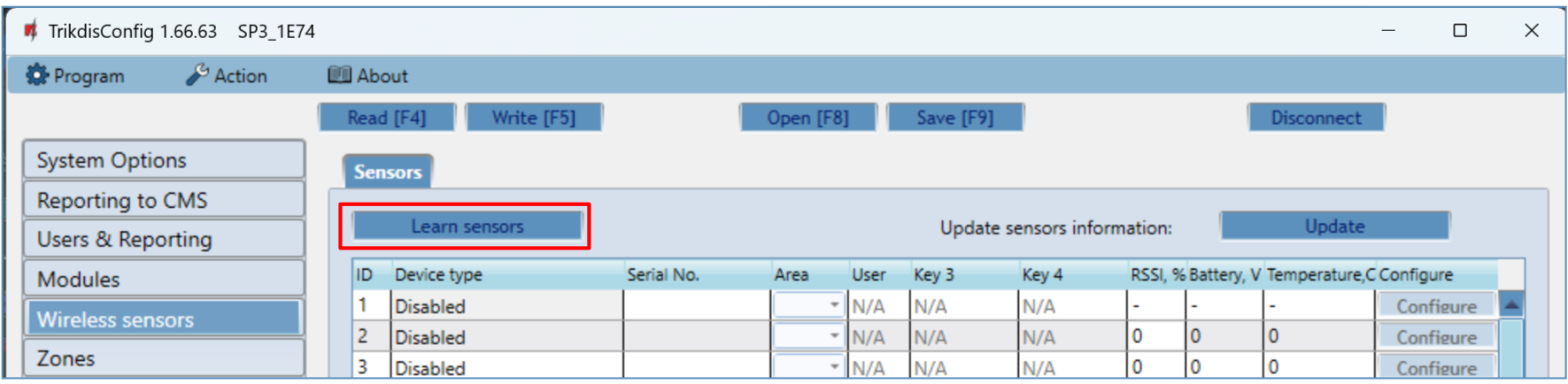

3. Atidarykite Wireless sensors ir spustelėkite Learn sensors.

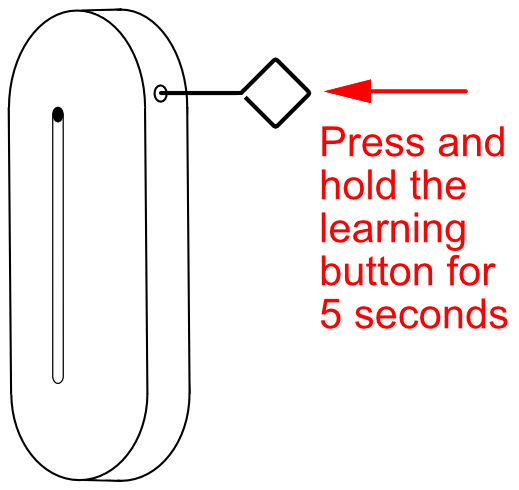

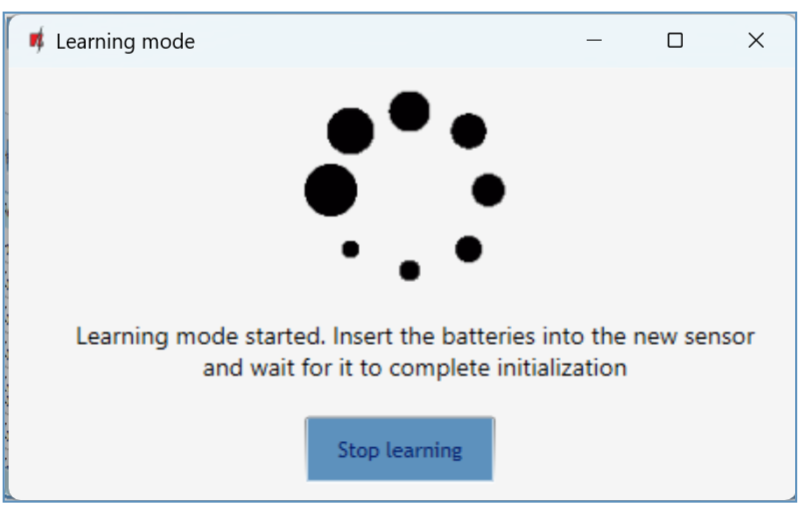

4. Atidaromas Learning mode dialogo langas. Kiekvienam jutikliui 5 sekundes palaikykite mokymosi mygtuką, kol jis keturis kartus sumirksės žaliai.

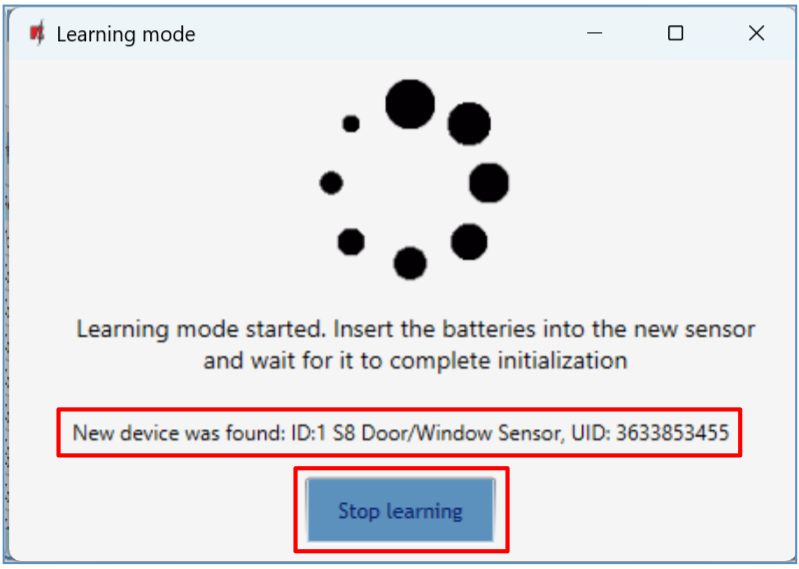

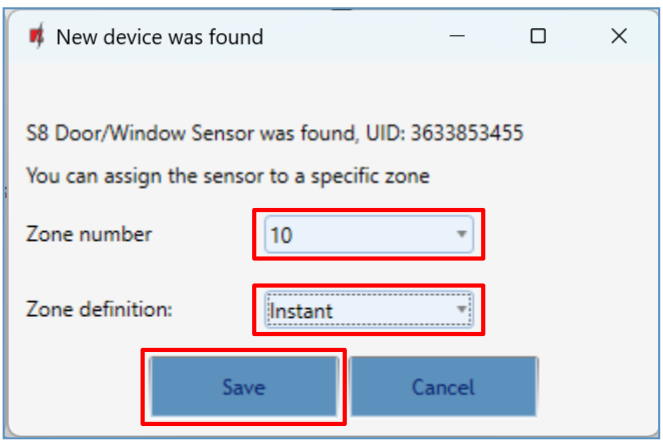

5. Aptikus jutiklį atidaromas dialogo langas New device was found. Nustatykite Zone number ir Zone definition (pvz., Instant), tada spustelėkite Save.



6. Learning mode būsenos eilutėje patvirtinama, kad įrenginys užregistruotas. Kiekvienam papildomam jutikliui pakartokite 4–5 veiksmus.

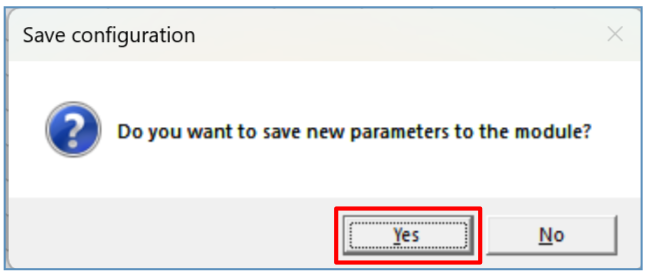

7. Spustelėkite Stop learning. Kai būsite paraginti išsaugoti naujus parametrus, spustelėkite Yes.

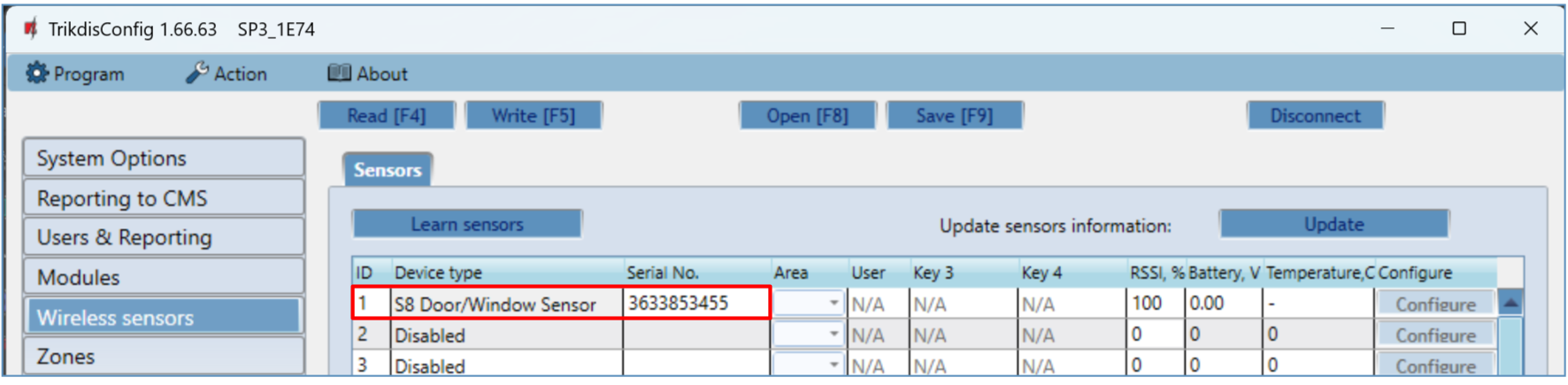

8. Spustelėkite Read [F4]. Skirtuke Wireless sensors dabar pateikiami visi užregistruoti jutikliai su jų serijos numeriais.

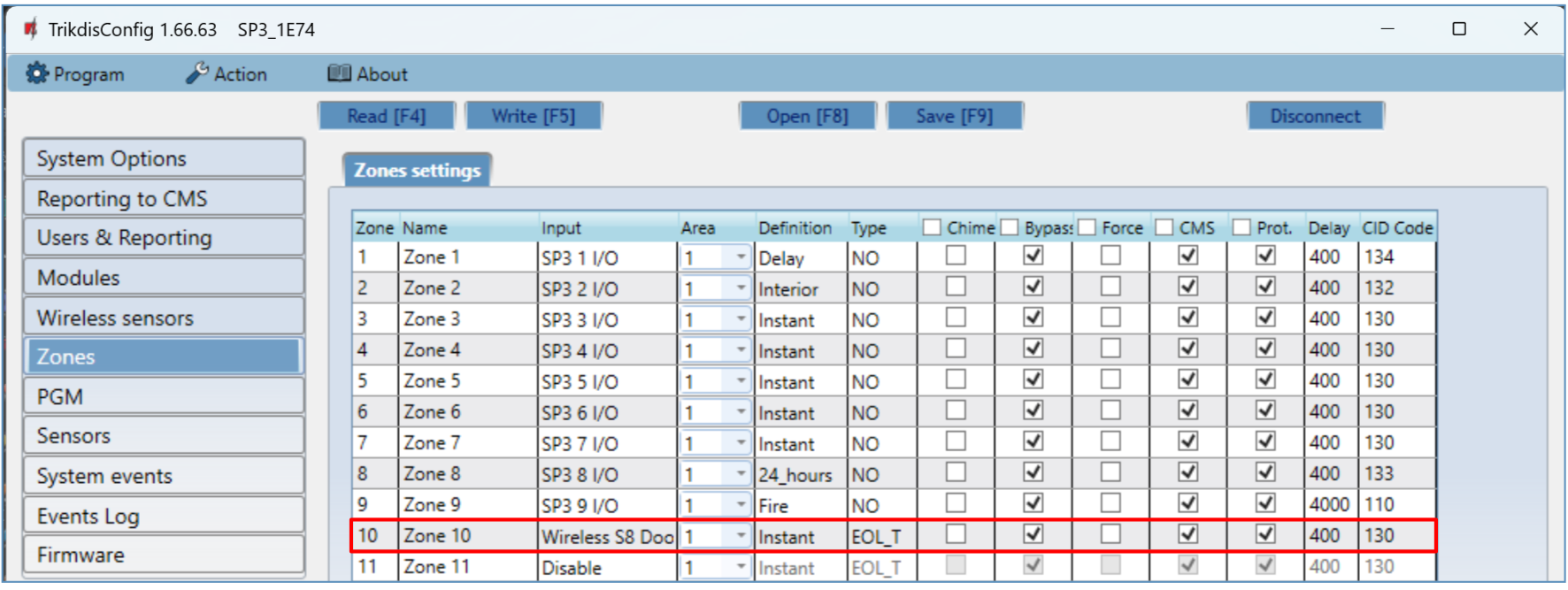

9. Atidarykite skirtuką Zones. Patvirtinkite zonų ir sričių priskyrimą. Nustatykite Type į EOL-T, kad įjungtumėte apsaugą nuo sabotavimo. Spustelėkite Write [F5].



Vietinis susiejimas (be tinklo)¶

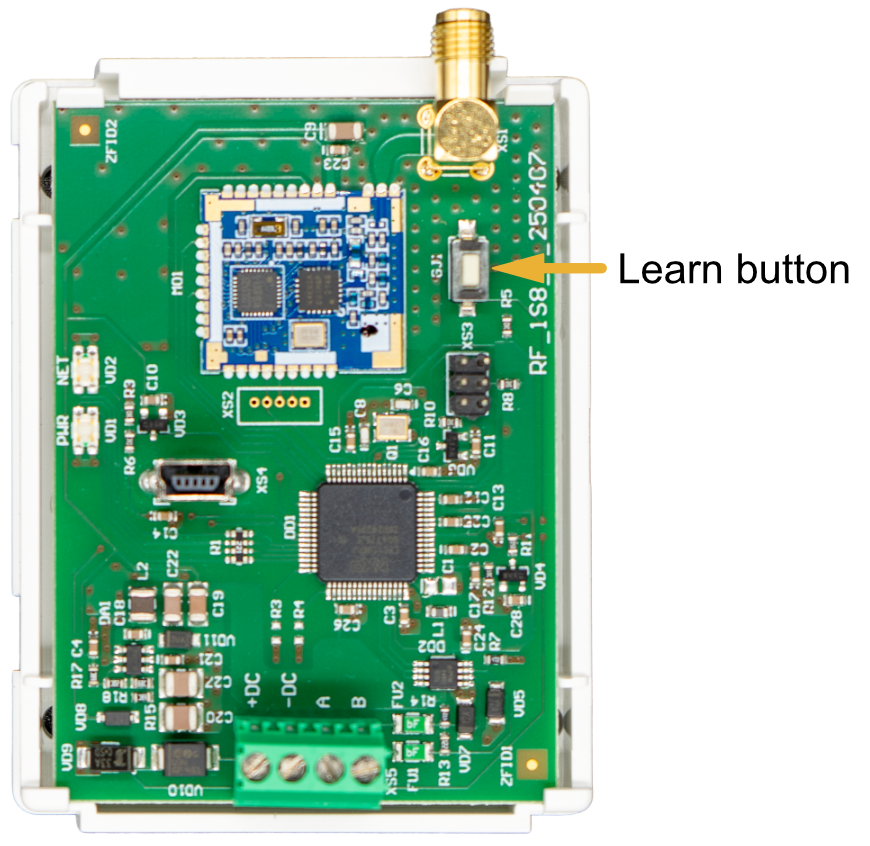

RF-S8 imtuvo plokštėje yra mygtukas LEARN – juo galima įjungti ir išjungti mokymosi režimą nenaudojant kompiuterio.

1. Patvirtinkite, kad RF-S8 užregistruotas prie SP3 (jis rodomas modulių sąraše po programinės įrangos paruošimo).
2. Įjunkite SP3 maitinimą.
3. Nuimkite RF-S8 dangtelį.
4. Laikykite nuspaudę RF-S8 mygtuką LEARN, kol NETWORK šviesos diodas pradės mirksėti žaliai/raudonai. Atleiskite mygtuką.
5. Susiekite kiekvieną jutiklį: 5 sekundes palaikykite mokymosi mygtuką, kol indikatorius keturis kartus sumirksės žaliai. Po kiekvieno sėkmingo susiejimo NETWORK šviesos diodas trumpam šviečia žaliai.
6. Baigę laikykite nuspaudę RF-S8 mygtuką LEARN, kol NETWORK šviesos diodas nustos mirksėti. Atleiskite mygtuką – imtuvas išeis iš mokymosi režimo.
7. Prijunkite USB Mini-B prie SP3. Atidarykite TrikdisConfig → Read [F4].
8. Skirtuke Wireless sensors patvirtinkite serijos numerius.
9. Skirtuke Zones priskirkite zonas ir sritis → Write [F5].

Belaidžio jutiklio pašalinimas¶

1. Prisijunkite prie SP3 (per USB arba nuotoliniu būdu) → Read [F4].
2. Skirtuke Wireless sensors nustatykite jutiklio Device type į Disabled.
3. Spustelėkite Write [F5].
