iO-8 Įėjimų ir išėjimų plėtiklis

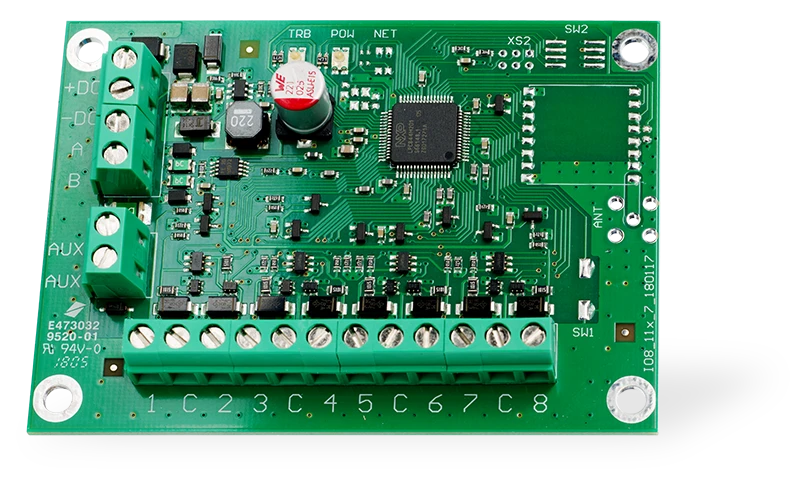

Žalios iO-8 išplėtimo modulio plokštės nuotrauka: kairėje yra +DC, -DC, A, B ir AUX maitinimo gnybtai, apačioje – aštuoni sunumeruoti įėjimų ir bendrieji gnybtai, nuo 1 iki 8, su C tarp kiekvienų gretimų numerių.

Su plėtikliu iO-8 jus galite padidinti įėjimų ir išėjimu skaičių suderinamuose TRIKDIS įrenginiuose.

iO-8 turi 8 įėjimo/išėjimo gnybtus, kuriuos galima nustatyti kaip įėjimo arba išėjimo gnybtus.

Apsilankykite iO-8 tinklalapyje trikdis.com, kur rasite prietaiso specifikaciją ir naujausią suderintų TRIKDIS įrenginių sąrašą.

Suderinamas su SP3, CG17, GT+, GT, G16, G16T, G17F, E16, E16T, GATOR Cellular ir GATOR WiFi.

Atlikite sekančius žingsnius su iO-8, kad jį parengti darbui:

  1. Prijunkite iO-8 prie suderinamo TRIKDIS įrenginio, kaip parodyta:

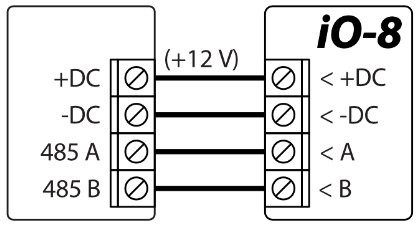

Prijungimo schema: TRIKDIS įrenginio +DC, -DC, 485 A ir 485 B gnybtai keturiais lygiagrečiais laidais, pažymėtais (+12 V), sujungti su atitinkamais iO-8 modulio +DC, -DC, A ir B gnybtais.

  1. Sujunkite įėjimus, kaip parodyta:

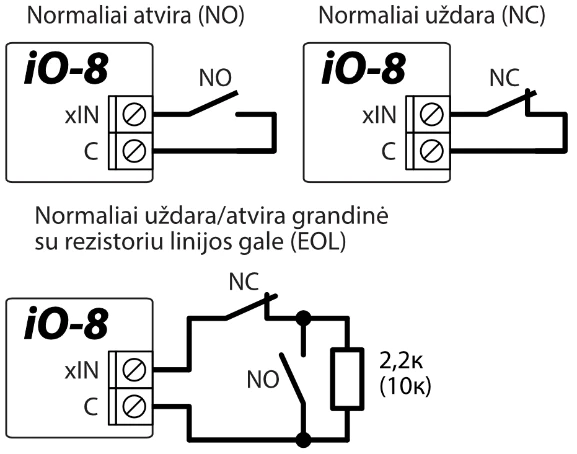

Prijungimo schema: iO-8 įėjimas prie NO, NC ir EOL grandinių. Normaliai atvira (NO): xIN per NO kontaktą į C. Normaliai uždara (NC): xIN per NC kontaktą į C. Normaliai uždara/atvira grandinė su rezistoriumi linijos gale (EOL): xIN per NC kontaktą į mazgą; nuo jo NO kontaktas ir 2,2k (10k) rezistorius lygiagrečiai sujungti su C.

Įėjimų jungimo schemas ir rezistorių dydžius nustato pagrindinis įrenginys, prie kurio prijungtas iO-8 modulis.

  1. Sujunkite išėjimus, kaip parodyta:

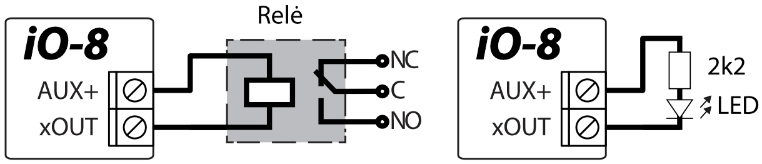

Prijungimo schema: dviejose schemose iO-8 gnybtai AUX+ ir xOUT prijungti prie relės ritės, kurios kontaktai pažymėti NC, C ir NO, ir atskirai prie nuosekliai su LED sujungto 2k2 rezistoriaus.

  1. Prijunkite USB kabelį prie pagrindinio TRIKDIS įrenginio ir atidarykite programą TrikdisConfig. Paspauskite Skaityti [F4].

  2. Eikite į Modulių langą ir spustelėkite laisvą eilutę RS485 modulių srityje. Išskleidžiamajame sąraše pasirinkite iO-8 plėtiklis, kaip parodyta:

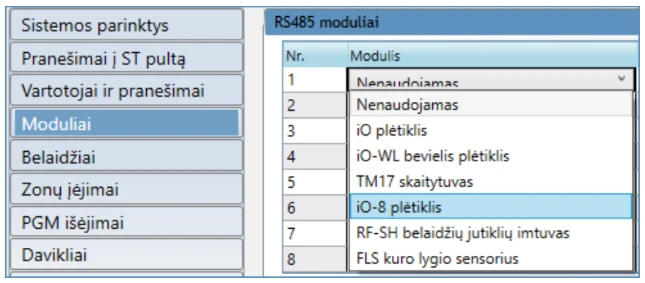

TrikdisConfig lange pasirinkta Modulių skiltis. RS485 moduliai sąraše atvertas Modulis laukas, kuriame paryškintas pasirinkimas iO-8 plėtiklis.

  1. Laukelyje dešinėje įveskite iO-8 serijos numerį (tik skaičius). Šį numerį rasite ant iO-8 lipduko.

  2. Išplečiamojo meniu languose Zonų įėjimai ir PGM išėjimai dabar matysite iO-8 įėjimus ir išėjimus, kuriuos galite įjungti:

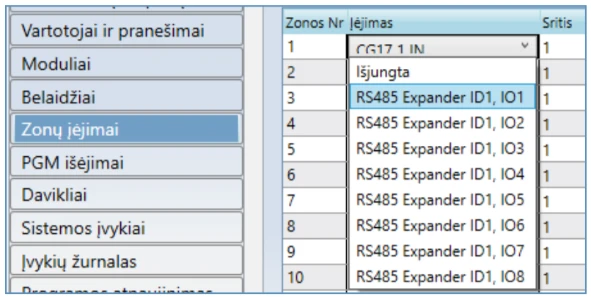

    TrikdisConfig lange pasirinkta Zonų įėjimai skiltis. Lentelės Įėjimas lauke atvertas sąrašas su Išjungta ir RS485 Expander ID1, IO1–IO8 pasirinkimais; matomų zonų Sritis reikšmė yra 1.

Sąranka gali skirtis priklausomai nuo pagrindinio TRIKDIS prietaiso. Konfigūruokite Zonų ir PGM išėjimų nustatymus pagal pagrindinio įrenginio instrukciją.

  1. Nustatykite norimus nustatymus ir pabaigę paspauskite Įrašyti [F5] ir atjunkite USB kabelį.

  2. Suveikdinkite įėjimus ir įjunkite išėjimus, kad išbandytumėte įrenginį.
