iO-LORA Belaidis plėtiklis

Atsisiųsti PDF

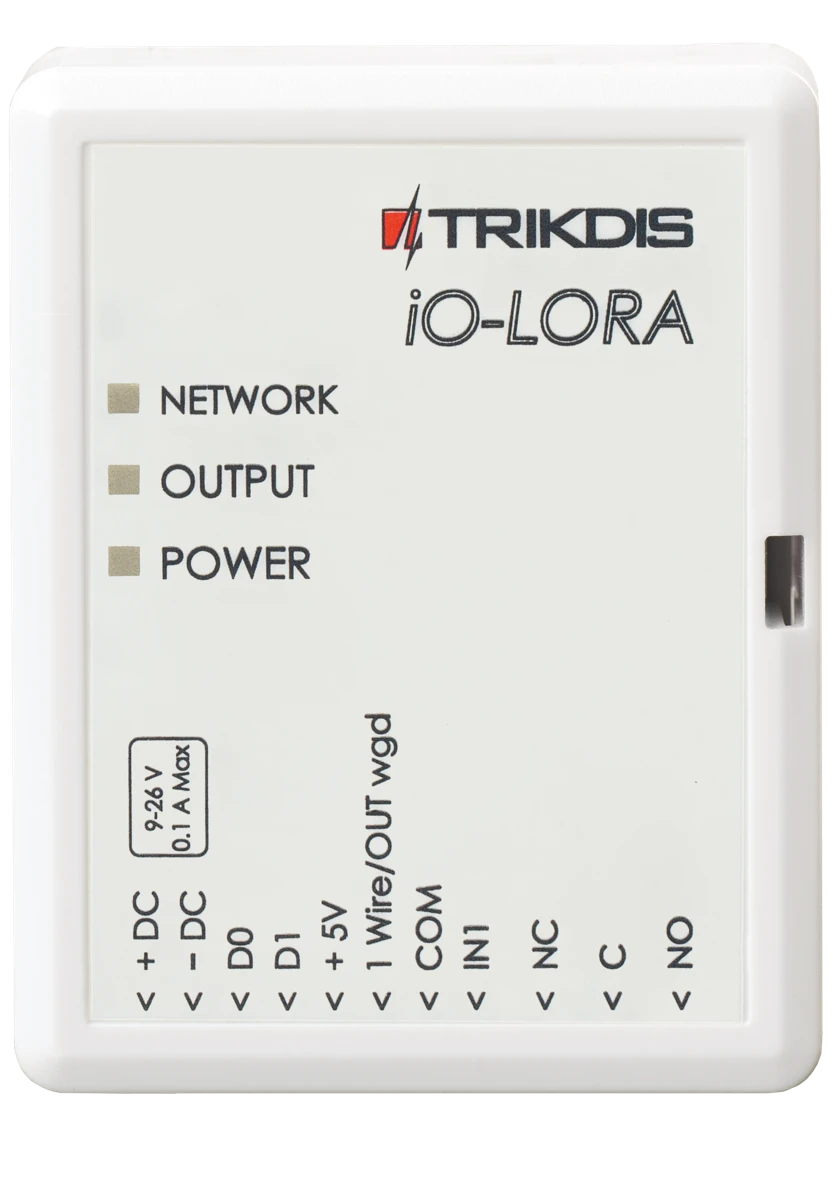

TRIKDIS iO-LORA bevielio išplėtimo modulio priekis su NETWORK, OUTPUT ir POWER indikatoriais. Ant korpuso nurodyta 9-26 V, 0.1 A Max ir gnybtų žymėjimai +DC, -DC, D0, D1, +5V, 1 Wire/OUT wgd, COM, IN1, NC, C ir NO.

1. Aprašymas

iO-LORA belaidžiai plėtikliai su RF-LORA moduliu padidina apsaugos centralės "FLEXi" SP3 įėjimų ir išėjimų skaičių naudojant dvipusį belaidį RF ryšį.

Suderinamas su SP3 apsaugos centralize, GATOR Cellular ir GATOR WiFi vartų ir durų prieigos valdikliais. Prie iO-LORA plėtiklio galima prijungti vieną temperatūros jutiklį ir kontaktinių ("iButton") raktų skaitytuvus. Su plėtiklio reliniu PGM išėjimu nuotoliniu būdu galima valdyti (įjungti/išjungti) įvairius elektrinius prietaisus. iO-LORA turi viena skaitmeninį įėjimą.

Savybės

Ryšys:

  • Belaidžio ryšio veikimo atstumas tiesioginio matomumo zonoje iki 5000 m.

  • Prie apsaugos centralės "FLEXi" SP3 galima prijungti iki 8vnt. belaidžių plėtiklių iO-LORA.

  • Gaminiai nuo HW iO-LO_x30x_7_230418 versijos komplektuojami su standartine antena, tinkančia daugumoje atvejų. Tais atvejais kai reikia užtikrinti kokybišką ryšį kuo didesniu atstumu, reikia naudoti anteną (AX-ANT-KIT – 433 MHz, AX-ANT01S_SF – 868 MHz) su didesniu radijo signalo stiprinimu.

Įėjimai ir išėjimai:

  • Vieno laido duomenų magistralė ("1-Wire") skirta prijungti temperatūros jutiklį (1 vnt.) ir kontaktinių ("iButton") raktų skaitytuvui.

  • 1 įėjimas, nustatomas tipas: NC, NO.

  • 1 relinis išėjimas.

Prijungimas: - Belaidis plėtiklis iO-LORA prie apsaugos centralės "FLEXi" SP3 prijungiamas per transiverį RF-LORA.

1.1 Techniniai parametrai

Parametras Aprašymas
Perdavimo dažnis 4F modifikacija: 433,3 - 434,7 MHz /​ 8F modifikacija: 867 - 869 MHz
Moduliacijos tipas LORA
Maitinimo įtampa 9-26 V DC
Naudojama srovė Iki 50 mA (budėjimo režime) /​ Iki 100 mA (duomenų siuntimo metu)
Pranešimo šifravimas Taip
Veikimo atstumas atviroje erdvėje Iki 5000 m
Įėjimas 1 vnt., nustatomas tipas: NC, NO
Relinis išėjimas 1 vnt., 250 V AC, 4 A
Temperatūros jutiklis 1vnt., Maxim®/​Dallas® DS18S20, DS18B20
Darbo aplinkos sąlygos Temperatūra nuo -10 °C iki +50 °C, santykinė drėgmė – iki 80%, prie +20 °C.
Matmenys 62 x 77 x 25 mm
Svoris 80 g

1.2 Plėtiklio elementai

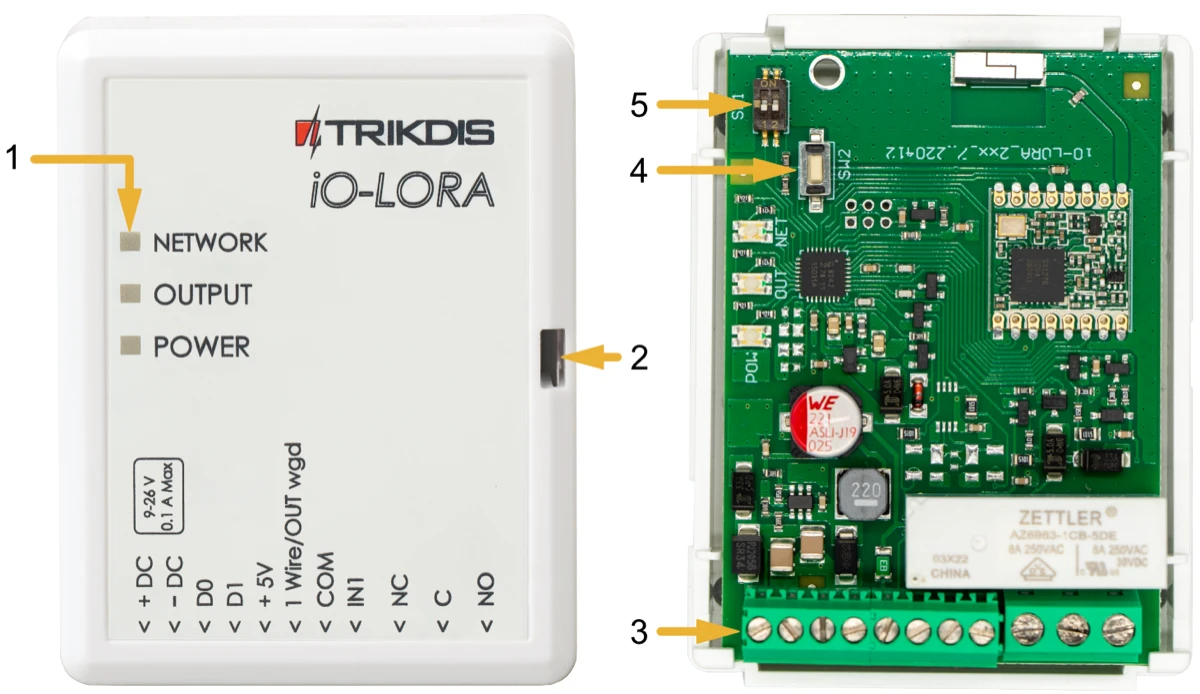

Dvi iO-LORA išplėtimo modulio nuotraukos: kairėje – uždarytas korpusas, dešinėje – atidengta plokštė. Kairėje: 1 – šviesos indikatoriai NETWORK, OUTPUT ir POWER; 2 – priekinio dangtelio atidarymo plyšys dešiniajame krašte. Dešinėje: 3 – išorinių jungčių gnybtas; 4 – mygtukas SW2 įrenginiui primokyti ir ryšiui patikrinti; 5 – DIP jungiklis SW1.

DIP jungiklio „SW1“ nustatymai

Nuo HW iO-LO_x30x_7_230418 versijos:

  1. Radijo dažnis (OFF - RF1; ON - RF2). Skirtas pakeisti radijo ryšio kanalą, jei esamas kanalas yra stipriai apkrautas.
  2. Moduliacijos pobūdis (Off - greita; On - lėta). On padėtis leidžia padidinti komunikacijos atstumą apie 2 kartus (priklausomai nuo aplinkos sąlygų). Bet jei kokybiškas ryšys užtikrinamas naudojant Off padėtį, rekomenduojama ją ir naudoti. On padėtyje mažėja sistemos veikimo greitis.

PASTABA: iO-LORA ir RF-LORA įrenginiuose SW1 jungiklio padėtys būtinai turi sutapti! Priešingu atveju radijo ryšys neveiks!

1.3 Išorinių kontaktų paskirtis

Gnybtas Aprašymas
+DC Maitinimo gnybtas (9-26 V nuolatinės srovės teigiamas gnybtas)
-DC Maitinimo gnybtas (9-26 V nuolatinės srovės neigiamas gnybtas)
D0 Nenaudojamas
D1 Nenaudojamas
+5V "1-Wire" įrenginių teigiamas 5 V maitinimo gnybtas
1Wire /​ OUT wgd "1-Wire" duomenų magistralės gnybtas („OUT wgd“ - nenaudojamas)
COM Bendras neigiamas gnybtas
IN1 1 įėjimo gnybtas, pasirenkamo tipo NO, NC (gamyklinis nustatymas NO)
NC Relės gnybtas NC
C Relės gnybtas C
NO Relės gnybtas NO

1.4 Šviesinė veikimo indikacija

Indikatorius Būklė Aprašymas
NETWORK Nešviečia Nėra RF signalo.
NETWORK Mirksi žaliai RF signalo stiprumas nuo 0 – 10. Pakankamas 4.
OUTPUT/KEY Šviečia žaliai Aktyvuotas relinis išėjimas.
OUTPUT/KEY Šviečia geltonai Aktyvuotas Dallas raktas.
POWER Nešviečia Nėra maitinimo.
POWER Mirksi žaliai Maitinimo įtampa yra normali.
POWER Mirksi geltona Maitinimo įtampa yra žema (≤11.5 V).

2. Įrengimas, sujungimų schemos

2.1 Tvirtinimas

  1. Nuimkite viršutinį dangtelį.

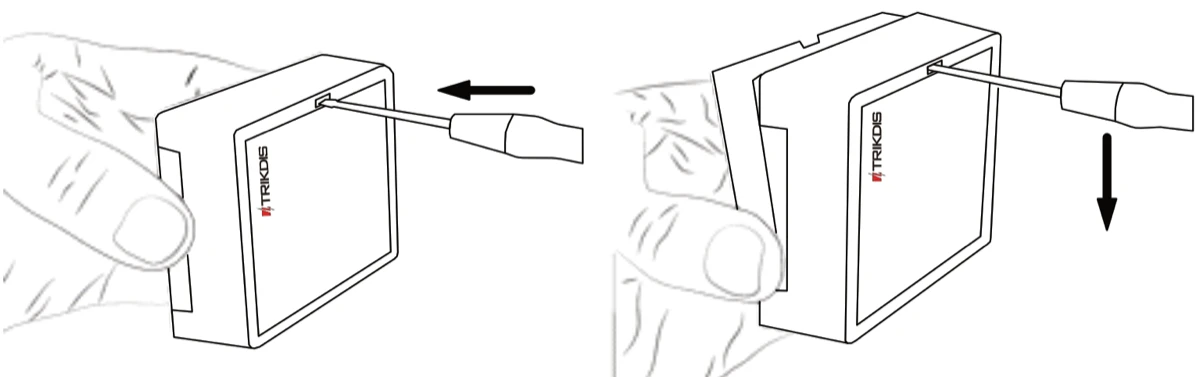

Du piešiniai, kaip nuimti iO-LORA viršutinį dangtelį. Kairėje atsuktuvas įstatomas į plyšį viršutiniame krašte. Dešinėje atsuktuvo rankena spaudžiama žemyn, kad dangtelis atsikabintų.

  1. Išimkite plokštę iš korpuso pagrindo.

  2. Korpuso pagrindą savisriegiais pritvirtinkite pageidaujamoje vietoje.

  3. Įstatykite plokštę į korpuso pagrindą.

  4. Uždarykite viršutinį dangtį.

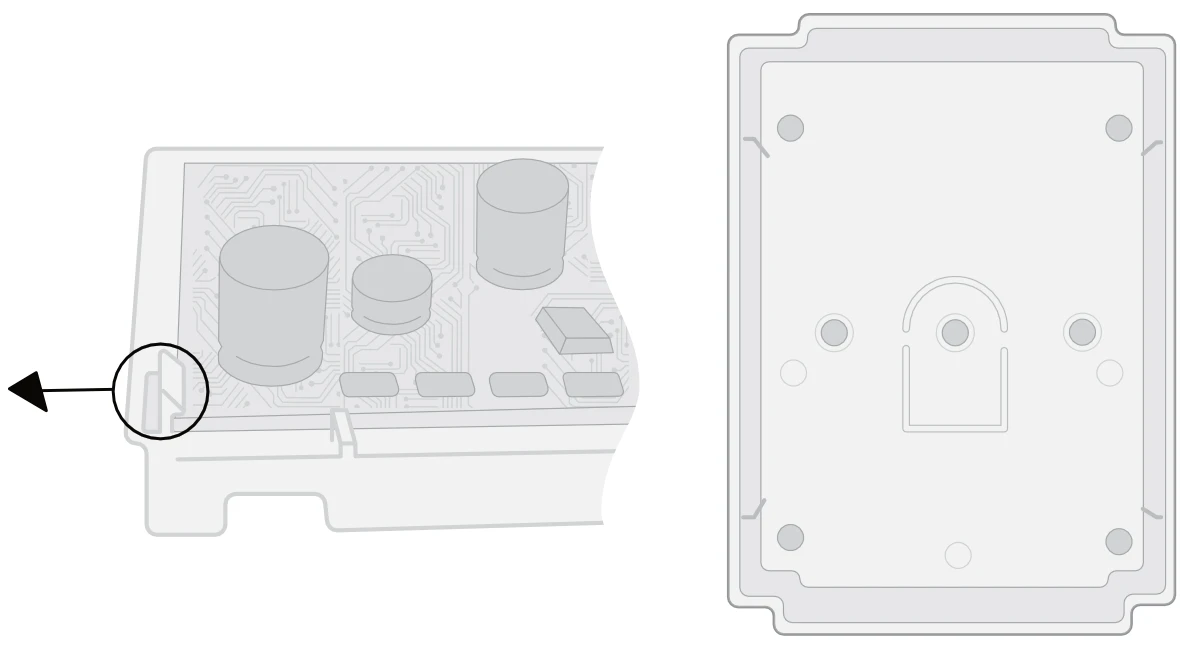

iO-LORA korpuso piešinys: dešinėje pavaizduotas pagrindas ir jo tvirtinimo angos; kairėje – plokštė ties korpuso kraštu, apibraukta ją laikanti vieta ir į išorę nukreipta rodyklė.

2.2 Maitinimo šaltinio prijungimo schema

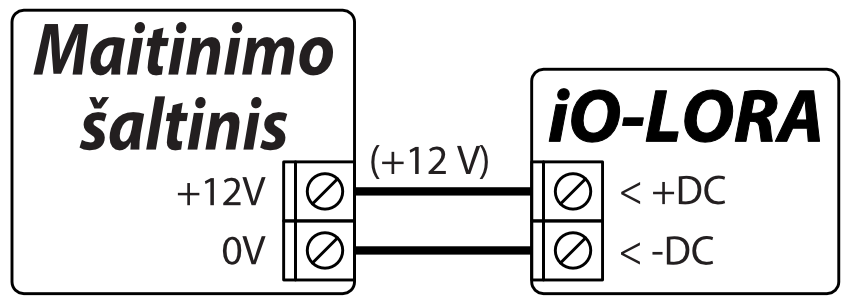

Prijungimo schema: maitinimo šaltinis prie iO-LORA. Maitinimas: +12V gnybtas prie +DC, 0V gnybtas prie -DC; teigiamo laido įtampa pažymėta (+12 V).

2.3 Įėjimo prijungimo schemos

iO-LORA turi 1 įėjimo gnybtą. Prie įėjimo gnybto galima prijungti NC, NO tipo grandines.

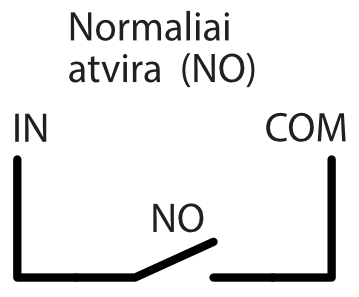

Prijungimo schema: iO-LORA įėjimas prie normaliai atviros (NO) grandinės. IN gnybtas per NO kontaktą sujungiamas su COM gnybtu.

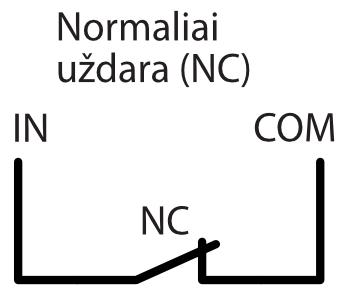

Prijungimo schema: normaliai uždara (NC) grandinė. IN per NC kontaktą sujungtas su COM.

2.4 Temperatūros jutiklio prijungimo schema

Temperatūros jutikliai jungiami pagal pateiktą schemą. Prie iO- LORA plėtiklio galima prijungti Maxim®/Dallas® DS18S20, DS18B20 temperatūros jutiklius (1 vnt.). Jungiant temperatūros jutiklį laidu, ilgesniu nei 0,5 m, rekomenduojame naudoti vytos poros kabelį (UTP4x2x0,5 arba STP4x2x0,5). Plokštės gnybtas „+5V“ skirtas prie "1-Wire" magistralės prijungtiems įrenginiams maitinti 5 V nuolatine įtampa.

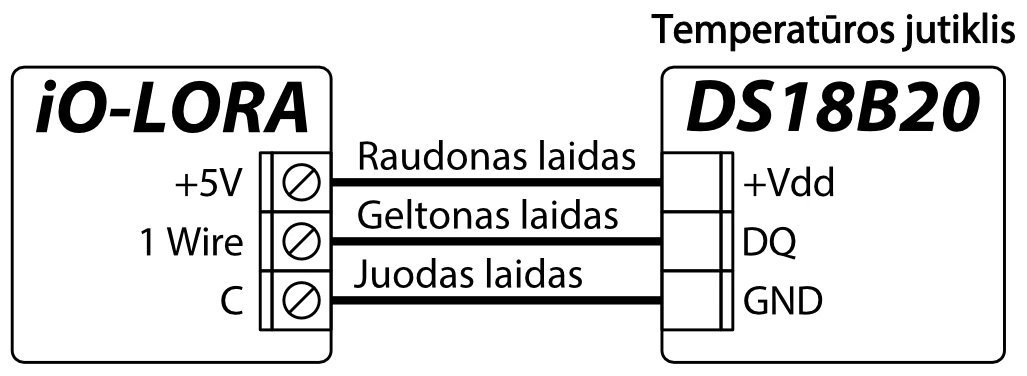

Prijungimo schema: iO-LORA į temperatūros jutiklį DS18B20. Raudonas laidas: +5V į +Vdd; geltonas laidas: 1 Wire į DQ; juodas laidas: C į GND.

Leistina išėjimo srovė iki 0,2 A. Išėjimas apsaugotas nuo perkrovos. Viršijus leistiną srovę, maitinimas automatiškai atjungiamas. Centralė "FLEXi" SP3 prijungtus įrenginius automatiškai atpažįsta ir registruoja.

2.5 CZ-Dallas skaitytuvo prijungimo schema

CZ-Dallas iButton raktų skaitytuvas prie iO-LORA jungiamas prie "1 Wire" magistralės. Magistralės laidų ilgis gali būti iki 30 m.

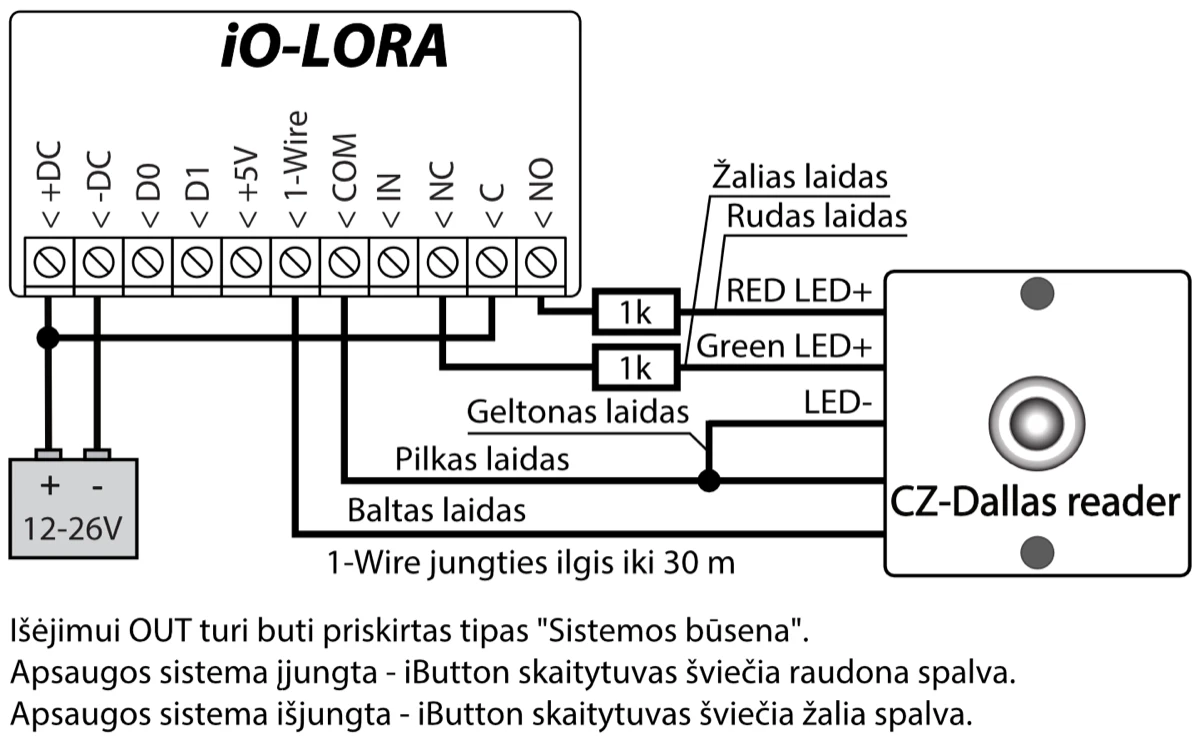

Prijungimo schema: iO-LORA į CZ-Dallas reader. Maitinimas 12-26V: + į +DC, − į -DC. Baltas laidas: 1-Wire į skaitytuvą, jungties ilgis iki 30 m. Pilkas laidas: COM į LED-; ten pat prijungtas geltonas laidas. NO per 1k ir rudą laidą į RED LED+; NC per 1k ir žalią laidą į Green LED+. C sujungtas su +DC. OUT tipas 'Sistemos būsena': apsaugai esant įjungtai skaitytuvas šviečia raudonai, išjungtai – žaliai.

2.6 iO-LORA plėtimo modulių prijungimo schema

Prijungimo schema: SP3 prijungta prie RF-LORA, kuris bevieliu ryšiu jungiasi su iO-LORA moduliais nuo 1 iki 8 iki 5000 m atstumu. SP3 AUX+ (+12 V) jungiamas su RF-LORA +DC, AUX- su -DC, 485 A su A RS 485, 485 B su B RS485. 1 modulis: 12-26V maitinimas jungiamas prie +DC ir -DC; +5V, 1-Wire ir COM jungiami su temperatūros jutiklio Vdd+, DQ ir GND (DS18B20 arba DS18S20). 8 modulis: 12-26V maitinimas jungiamas prie +DC ir -DC; 1-Wire jungiamas su CZ-Dallas skaitytuvo baltu laidu, COM – su pilku ir geltonu LED- laidais. C sujungtas su +DC, NO per 1k rezistorių jungiamas prie RED LED+, o NC per 1k rezistorių – prie Green LED+. Skaitytuvo 1-Wire jungties ilgis – iki 30 m. Išėjimui OUT priskiriamas tipas „Sistemos būsena“: įjungus apsaugos sistemą skaitytuvas šviečia raudonai, išjungus – žaliai.

Note

Prie apsaugos centralės "FLEXi" SP3 turi būti prijungtas transiveris RF-LORA ir gali būti prijungti iki 8 vnt. iO- LORA bevielių plėtiklių. Jungiant temperatūros jutiklį laidu, ilgesniu nei 0,5 m, rekomenduojama naudoti vytos poros kabelį (UTP4x2x0,5 arba STP4x2x0,5). iButton raktų skaitytuvai ir temperatūros jutiklis jungiami prie "1-Wire" gnybto.

3. Apsaugos centralė “FLEXi” SP3

  1. Prie apsaugos centralės "FLEXi" SP3 turi būti prijungtas transiveris RF-LORA.

  2. Įjunkite centralės "FLEXi" SP3 maitinimą.

  3. Įjunkite maitinimą belaidžiui plėtikiui iO-LORA.

  4. Paleiskite TrikdisConfig.

  5. Prijunkite "FLEXi" SP3 per USB Mini-B kabelį prie kompiuterio arba nuotoliniu būdu.

  6. Spustelkite programos TrikdisConfig mygtuką Skaityti [F4], kad ji pateiktų esamas "FLEXi" SP3 veikimo parametrų reikšmes. Jei programa pareikalaus, iššokusiame langelyje įveskite administratoriaus arba montuotojo kodą.

  7. "Modulių" sąraše išsirinkite "iO-LORA plėtiklis".

  8. Lauke "Serijos Nr." įrašykite iO-LORA serijos numerį.

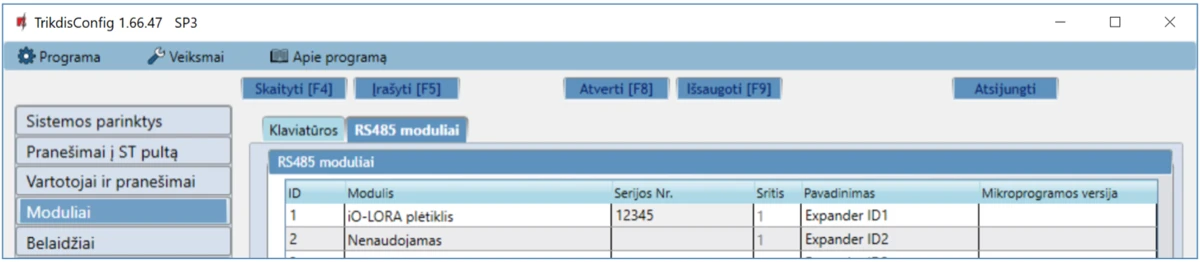

TrikdisConfig SP3 langas „Moduliai“, skirtukas „RS485 moduliai“. ID 1 eilutėje modulis nustatytas kaip „iO-LORA plėtiklis“, laukas „Serijos Nr.“ užpildytas, „Sritis“ – 1, „Pavadinimas“ – „Expander ID1“.

  1. "Zonų įėjimo" sąraše atlikite nustatymus plėtiklio zonai.

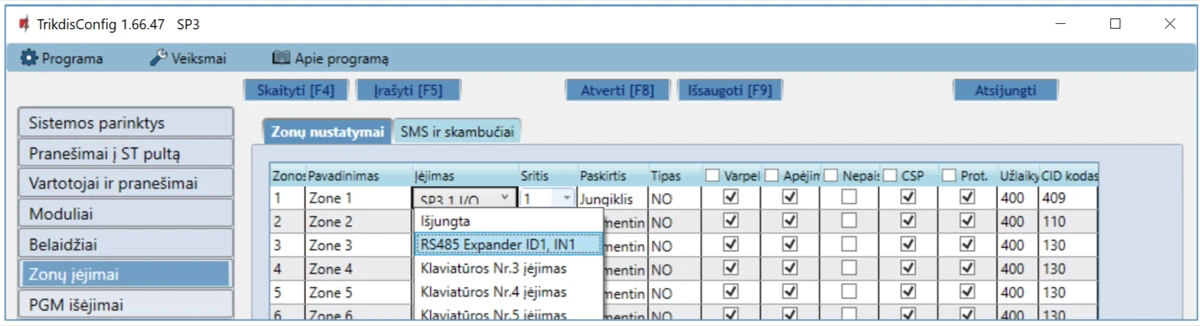

TrikdisConfig SP3 langas „Zonų įėjimai“, skirtukas „Zonų nustatymai“. Lauko „Įėjimas“ išskleidžiamajame sąraše yra „RS485 Expander ID1, IN1“, skirtas plėtiklio įėjimui priskirti zonai. Lentelėje taip pat rodomi laukai „Sritis“, „Paskirtis“, „Tipas“ ir pranešimų nustatymai.

  1. "PGM išėjimų" sąraše atlikite nustatymus plėtiklio PGM išėjimui.

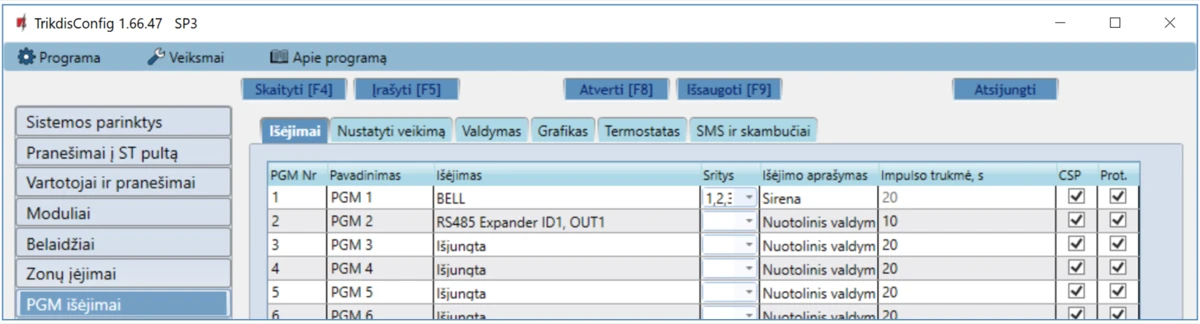

TrikdisConfig SP3 langas „PGM išėjimai“, skirtukas „Išėjimai“. PGM 2 eilutėje „Išėjimas“ nustatytas kaip „RS485 Expander ID1, OUT1“, „Išėjimo aprašymas“ – „Nuotolinis valdym“, o „Impulso trukmė, s“ – 10.

  1. "Jutikliai" sąraše bus įtrauktas temperatūros jutiklis, jei plėtiklyje iO-LORA yra prijungtas temperatūros jutiklis.

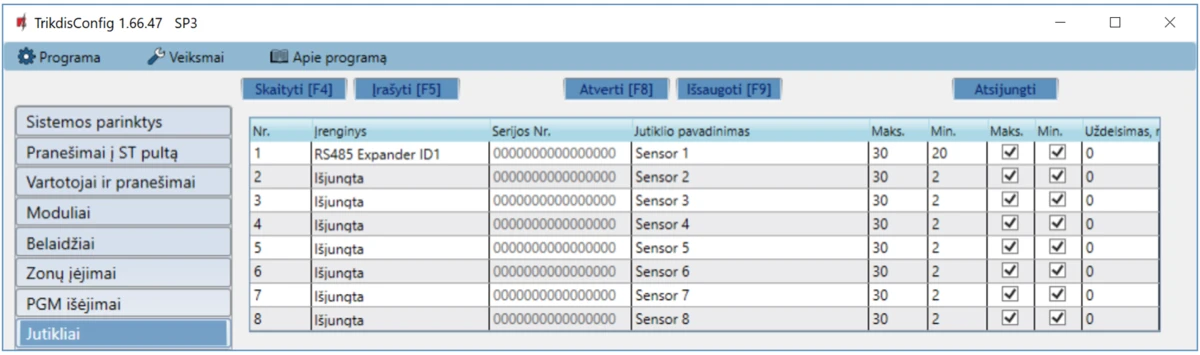

TrikdisConfig 1.66.47 SP3 langas, pasirinkta 'Jutikliai'. Sąraše aštuoni jutikliai: pirmojo 'Įrenginys' yra 'RS485 Expander ID1', kitų – 'Išjungta'. 'Jutiklio pavadinimas' rodo Sensor 1–Sensor 8. Visų 'Maks.' reikšmė 30; pirmojo 'Min.' yra 20, kitų – 2. Visų Maks. ir Min. langeliai pažymėti, uždelsimas – 0.

  1. Atlikus pakeitimus nuspauskite Įrašyti [F5].

  2. Palaukite, kol bus atlikti atnaujinimai.

  3. Nuspauskite "Atsijungti" ir atjunkite USB kabelį.

4. Saugos reikalavimai

Apsaugos signalizacijos sistemos modulius turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš instaliavimą prašome atidžiai perskaityti šį vadovą, kad išvengtumėte klaidų, dėl kurių galimi įrangos darbo sutrikimai ar net rimti gedimai.

Prieš jungdami bet kokius elektros kontaktus atjunkite elektros tiekimą.

Dėl bet kokių pakeitimų, modernizavimo ar remonto, kurie atlikti be gamintojo sutikimo, bus nutraukiamas teisės į garantiją galiojimas.

Perbrauktos šiukšlių dėžės su ratukais simbolis, reiškiantis, kad gaminio negalima išmesti su buitinėmis atliekomis.Įrenginys pasibaigus eksploatacijai turi būti utilizuojamas pagal vietinius galiojančius teisės aktus ir jo bei jį sudarančių komponentų negalima išmesti kaip buitinių atliekų.
