PB-LoRa Belaidis panikinis mygtukas

Atsisiųsti PDF

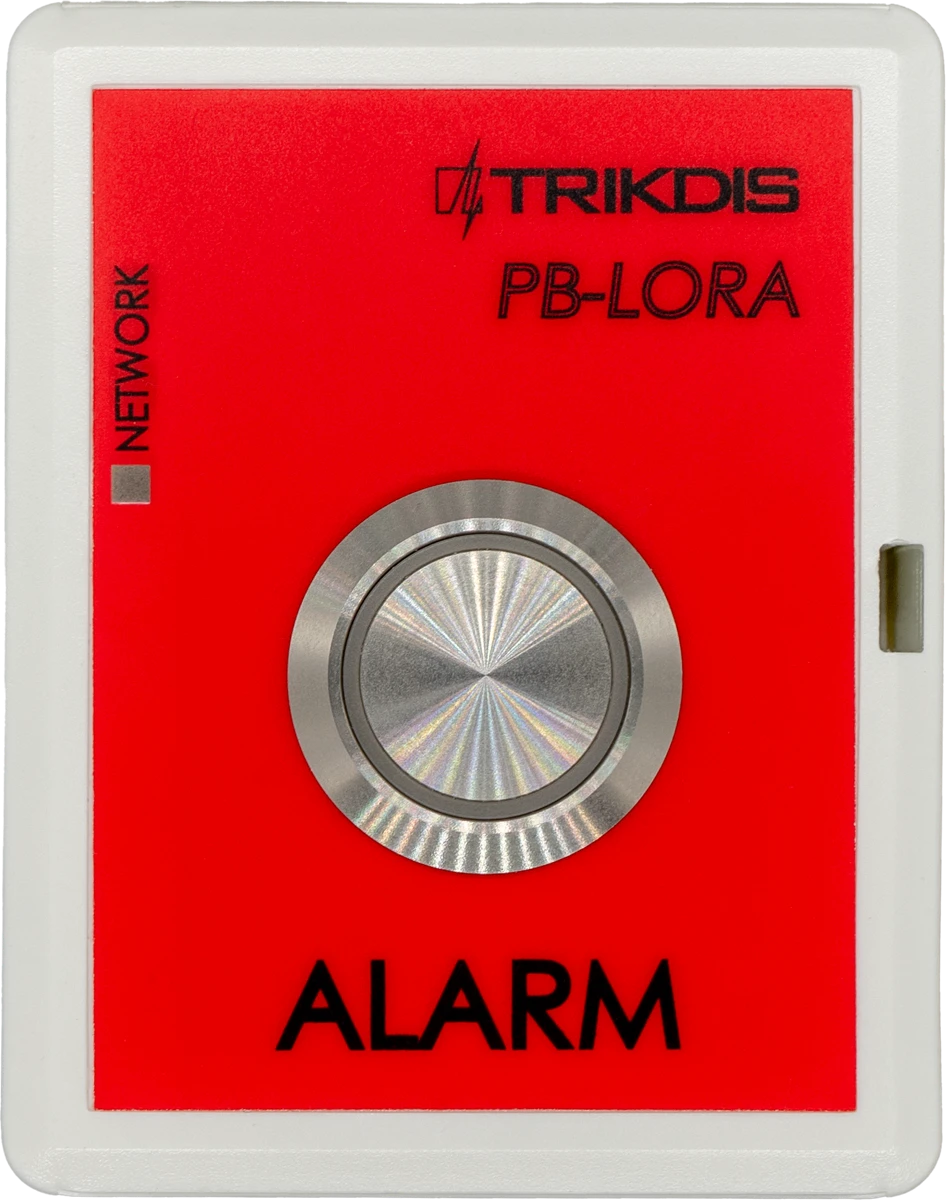

TRIKDIS PB-LORA bevielio panikos mygtuko priekis: raudonas priekinis skydelis su metaliniu mygtuku centre, po juo užrašu ALARM ir kairėje esančiu NETWORK indikatoriumi.

1. Aprašymas

Gaminys PB-LORA skirtas perduoti pagalbos kvietimo pranešimą bevielių būdu. Pagalbos kvietimas inicijuojamas paspaudus mygtuką. Kaip pranešimo priėmimo įrenginys naudojamas RF-LORA modulis, kuris prijungtas prie apsaugos centralės “FLEXi” SP3.

Suderinamas su SP3 apsaugos centralize.

Centralei galima priskirti 8 vnt. PB-LORA panikos mygtukų jei naudojama centralės veikimo programos versija 1.17 arba aukštesnė (pvz.: SP3_xxxx_0117.fw). Kai centralėje yra įrašyta 2 laidos veikimo programos versija 1.16 arba aukštesnė (pvz.: SP3_xxx2_0116.fw), tai centralei galima priskirti 250 vnt. PB-LORA panikos mygtukų.

Savybės

Ryšys:

  • Belaidžio ryšio veikimo atstumas tiesioginio matomumo zonoje iki 5000 m.

Prijungimas:

  • Belaidis panikos mygtukas PB-LORA prie apsaugos centralės “FLEXi”* SP3* prijungiamas per transiverį RF-LORA.

1.1 Techniniai parametrai

Parametras Aprašymas
Perdavimo dažnis 433,3-434,7 MHz
Moduliacijos tipas LORA
Maitinimo įtampa 3 V, baterija CR123A
Baterijos tarnavimo trukmė Ne mažiau 3 metų
Naudojama srovė Iki 0,008 mA (budėjimo režime) /​ Iki 50 mA (duomenų siuntimo metu)
Pranešimo šifravimas Taip
Veikimo atstumas atviroje erdvėje Iki 5000 m
Darbo aplinkos sąlygos Temperatūra nuo -10 °C iki +50 °C, santykinė drėgmė – iki 80%, prie +20 °C
Matmenys 62 x 77 x 25 mm
Svoris 80 g

1.2 Panikos mygtuko elementai

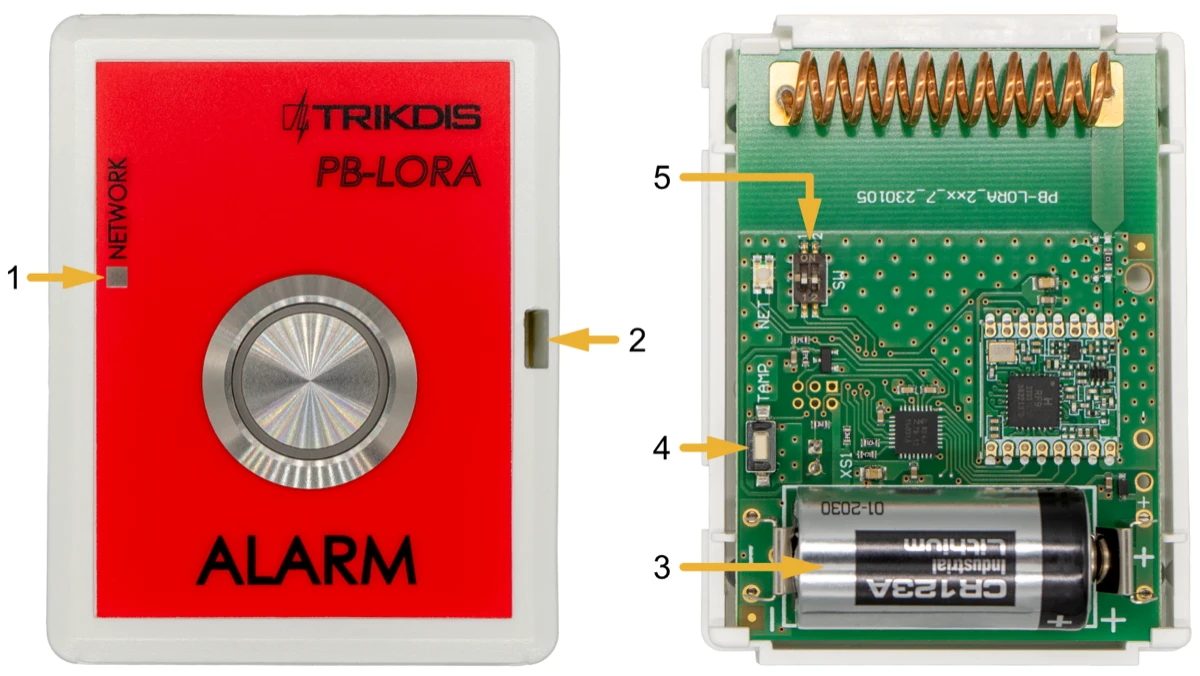

PB-LORA panikos mygtukas. Kairėje – priekinis dangtelis: 1 – šviesos indikatorius NETWORK; 2 – priekinio dangtelio atidarymo plyšys dešiniajame krašte; centre – didelis mygtukas ALARM. Dešinėje – atidarytas korpusas su plokšte: 3 – baterija 3 V (CR123A); 4 – mygtukas TAMP įrenginiui primokyti ir ryšiui patikrinti; 5 – DIP jungiklis SW.

  1. Šviesos indikatorius.
  2. Priekinio dangtelio atidarymo plyšys.
  3. Baterija 3 V (CR123A).
  4. Įrenginio primokymo bei ryšio tikrinimo mygtukas „TAMP“.
  5. DIP jungiklis „SW“.

DIP jungiklio „SW“ nustatymai

  1. Radijo dažnis ("OFF" - RF1; "ON" - RF2). Skirtas radijo kanalo pakeitimui, jei esamas kanalas yra labai apkrautas.
  2. Moduliacijos pobūdis (“Off” – greita; “On” – lėta). “On” padėtis leidžia padidinti ryšio atstumą apie 2 kartus (priklauso nuo aplinkos sąlygų). Bet jei kokybiškas ryšys yra užtikrinamas naudojant “Off” padėtį, rekomenduojama ją ir naudoti. “On” padėtyje auga baterijos eikvojimas bei mažėja sistemos veikimo greitis.

PASTABA: PB-LORA ir RF-LORA įrenginiuose „SW“ jungiklio padėtys būtinai turi sutapti! Priešingu atveju radijo ryšys neveiks!

1.3 Šviesinė veikimo indikacija

Indikatorius Veiksmas Aprašymas
NETWORK Po “Alarm” mygtuko paspaudimo Pirmas mirktelėjimas žalias – pranešimo išsiuntimas, baterijos įtampa gera.
NETWORK Pirmas mirktelėjimas raudonas – pranešimo išsiuntimas, baterijos įtampa žema. Pirmas mirktelėjimas žalias – pranešimo išsiuntimas, baterijos įtampa gera.
NETWORK Antras mirktelėjimas raudonas – gautas pranešimo priėmimo patvirtinimas iš modulio RF-LORA.
NETWORK Po “TAMP” mygtuko paspaudimo
NETWORK Pirmas mirktelėjimas raudonas – pranešimo išsiuntimas, baterijos įtampa žema.
NETWORK Antras mirktelėjimas raudonas – gautas pranešimo priėmimo patvirtinimas iš modulio RF-LORA.
NETWORK Trečias iki dvylikto mirktelėjimai – radijo signalo lygis. *

* rekomenduojama naudoti kai yra ne mažiau keturių mirktelėjimų.

Pastaba

po baterijos įdėjimo rekomenduojama palaukti ne mažiau 10 sekundžių prieš pradedant įrenginio naudojimą.

2. Įrengimas, sujungimų schemos

2.1 Tvirtinimas

  1. Nuimkite viršutinį dangtelį.

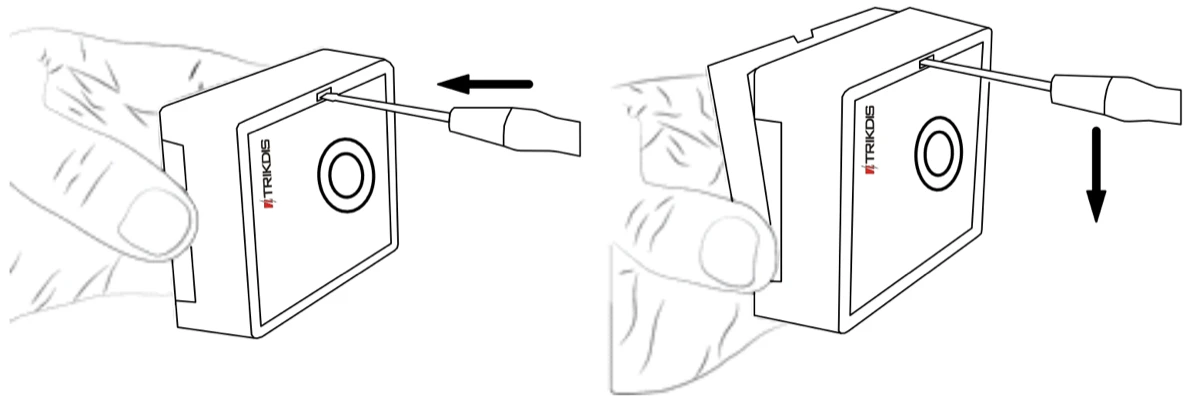

Du piešiniai, kaip atidaryti PB-LORA korpusą atsuktuvu viršuje esančiame plyšyje. Kairėje rodyklė rodo, kaip atsuktuvas stumiamas į plyšį. Dešinėje rodyklė rodo, kaip atsuktuvo rankena spaudžiama žemyn ir priekinis dangtelis atskiriamas nuo pagrindo.

  1. Išimkite plokštę iš korpuso pagrindo.

  2. Korpuso pagrindą savisriegiais pritvirtinkite pageidaujamoje vietoje.

  3. Įstatykite plokštę į korpuso pagrindą.

  4. Įstatykite baterija į modulį.

  5. Uždarykite viršutinį dangtį.

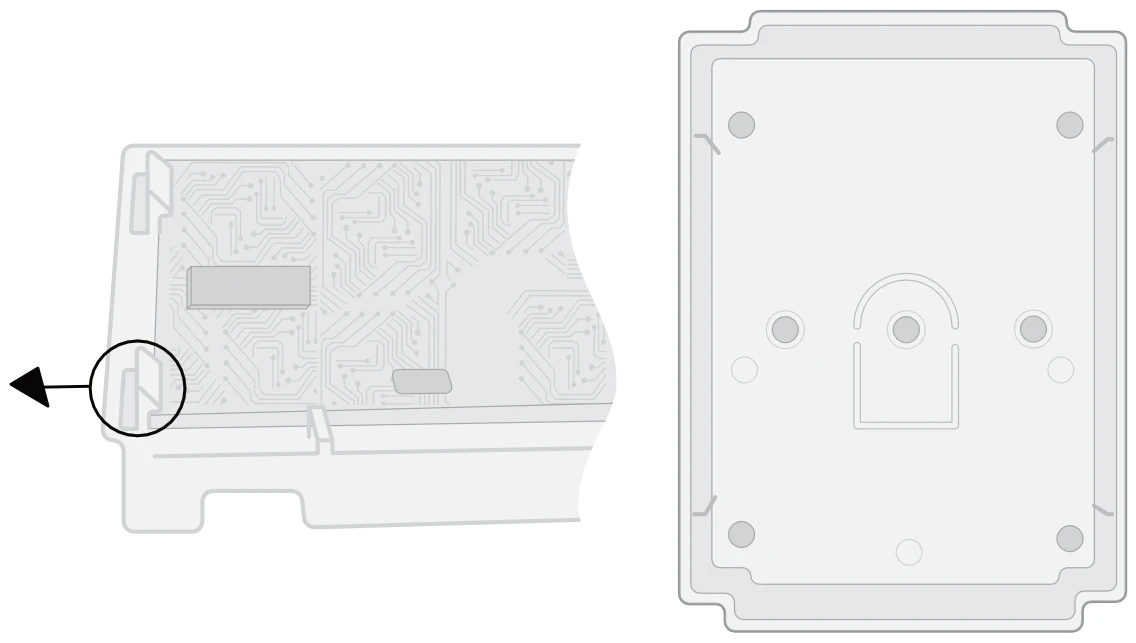

Du PB-LORA tvirtinimo piešiniai. Kairėje apibrauktas plokštę laikantis fiksatorius, o rodyklė rodo, kaip jis stumiamas į išorę plokštei atlaisvinti. Dešinėje parodytas tuščias korpuso pagrindas su tvirtinimo angomis.

2.2 Belaidžio PB-LORA panikos mygtuko prijungimo schema

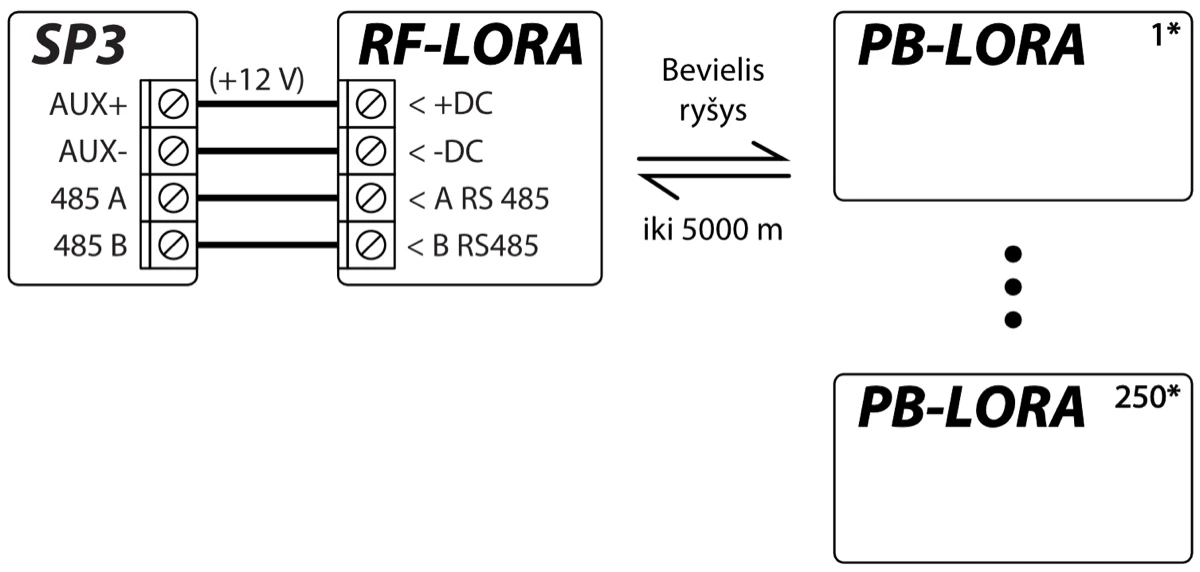

Prijungimo schema: SP3 sujungta su RF-LORA transiveriu. Maitinimo ir RS485 jungtys: AUX+ (+12 V) prijungtas prie +DC, AUX- – prie -DC, 485 A – prie A RS 485, 485 B – prie B RS485. Transiveris su PB-LORA panikos mygtukais palaiko bevielį ryšį iki 5000 m atstumu; schemoje mygtukai pažymėti nuo 1* iki 250*.

Note

Prie apsaugos centralės “FLEXi” SP3 turi būti prijungtas transiveris RF-LORA ir gali būti prijungti iki 8 vnt. PB-LORA bevielių pavojaus mygtukų (centralės veikimo programos versija 1.17 arba aukštesnė. Pvz.: SP3_xxxx_0117.fw) arba iki 250 vnt. PB-LORA mygtukų (centralės 2 laidos veikimo programos versija 1.16 arba aukštesnė. Pvz.: SP3_xxx2_0116.fw).

3. Apsaugos centralė “FLEXi” SP3

“FLEXi” SP3 centralėje turi būti įrašyta veikimo programos versija 1.17 arba aukštesnė (pvz.: SP3_xxxx_0117.fw).

  1. Prie apsaugos centralės “FLEXi” SP3 turi būti prijungtas transiveris RF-LORA.

  2. Įjunkite maitinimą centralėi “FLEXi” SP3.

  3. Belaidžiame panikos mygtuke PB-LORA turi būti įstatyta baterija.

  4. Paleiskite TrikdisConfig.

  5. Prijunkite “FLEXi” SP3 per USB Mini-B kabelį prie kompiuterio arba nuotoliniu būdu.

  6. Spustelkite programos TrikdisConfig mygtuką Skaityti [F4], kad ji pateiktų esamas “FLEXi” SP3 veikimo parametrų reikšmes. Jei programa pareikalaus, iššokusiame langelyje įveskite administratoriaus arba montuotojo kodą.

  7. “Modulių” sąraše išsirinkite “PB-LORA panikos mygtukas”.

  8. Lauke “Serijos Nr.” įrašykite PB-LORA serijos numerį.

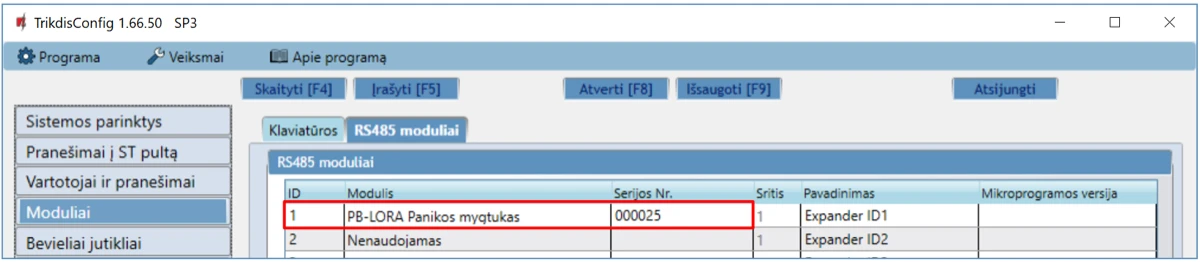

TrikdisConfig SP3 langas „Moduliai“, skirtukas „RS485 moduliai“. Pažymėtoje pirmoje eilutėje nurodyta ID 1, modulis „PB-LORA Panikos mygtukas“, o „Serijos Nr.“ laukas užpildytas.

  1. “Zonų įėjimo” sąraše atlikite nustatymus panikos mygtukui**.**

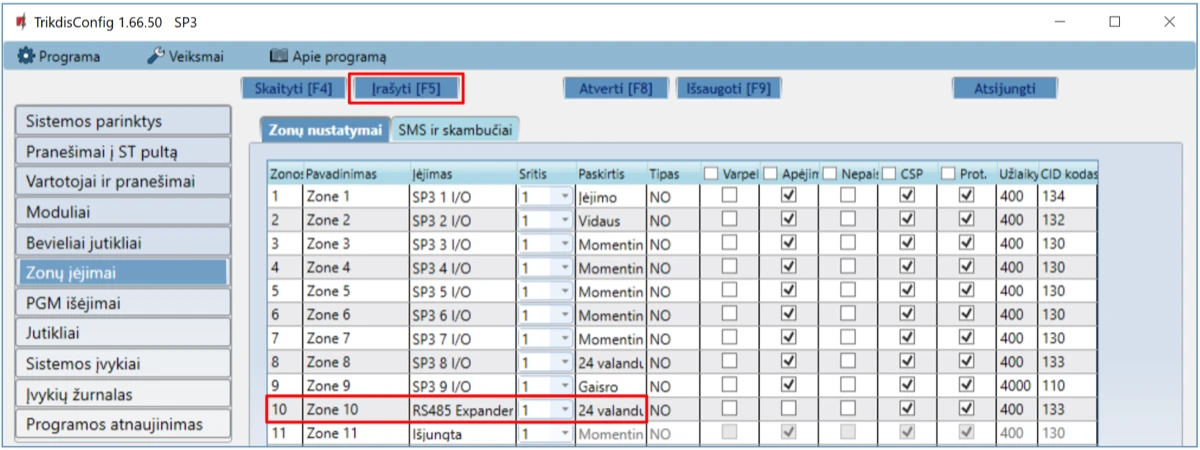

TrikdisConfig SP3 langas „Zonų įėjimai“, skirtukas „Zonų nustatymai“. Pažymėtoje 10 zonos eilutėje „Įėjimas“ prasideda „RS485 Expander“, „Sritis“ yra 1, o „Paskirtis“ prasideda „24 valand.“. Taip pat pažymėtas mygtukas „Įrašyti (F5)“.

  1. Atlikus pakeitimus nuspauskite Įrašyti [F5].

  2. Palaukite, kol bus atlikti atnaujinimai.

  3. Ištraukite USB Mini-B kabelį.

  4. Palaukite 1 minutę. Nuspauskite „Alarm“ mygtuką ant PB-LORA modulio.

  5. Prijunkite USB Mini-B kabelį prie „FLEXi” SP3.

  6. Nuspauskite Skaityti [F4].

  7. “Modulių” sąraše eilutėje “PB-LORA panikos mygtukas” bus nurodyta Mikroprogramos versija**.**

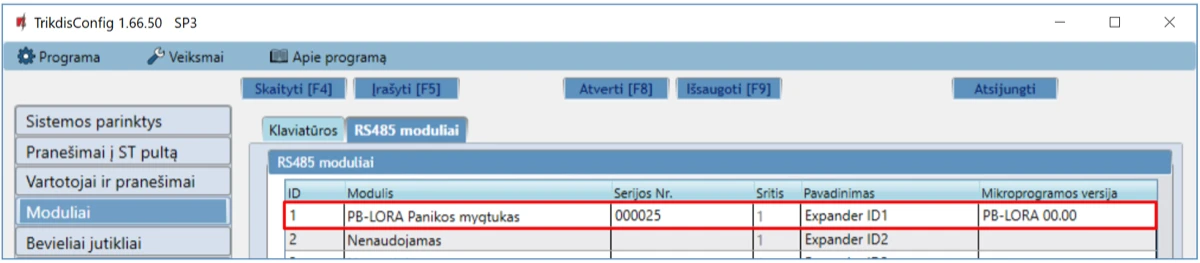

TrikdisConfig SP3 langas „Moduliai“, skirtukas „RS485 moduliai“. Pažymėtoje „PB-LORA Panikos mygtukas“ eilutėje „Mikroprogramos versija“ yra „PB-LORA 00.00“.

  1. Nuspauskite “Atsijungti” ir atjunkite USB kabelį.

Note

PB-LORA belaidžių panikos mygtukų ištrynimas iš „FLEXi” SP3 atminties:

  1. Paleiskite TrikdisConfig.

  2. Prijunkite „FLEXi" SP3 per USB Mini-B kabelį prie kompiuterio arba prisijunkite prie „FLEXi" SP3 nuotoliniu būdu. Nuspauskite mygtuką Skaityti [F4].

  3. Programoje TrikdisConfig, lango „Moduliai" lauke „Modulis", kur buvo priregistruotas PB-LORA panikos mygtukas, nurodykite „Nenaudojamas" ir paspauskite Įrašyti [F5]. Belaidis jutiklis ištrintas iš „FLEXi" SP3 atminties.

4. belaidžių PB-LORA panikos mygtukų registravimas prie apsaugos centralės “FLEXi” SP3

“FLEXi” SP3 centralėje turi būti įrašyta 2 laidos veikimo programos versija 1.16 arba aukštesnė (pvz.: SP3_xxx2_0116.fw).

  1. Prie apsaugos centralės “FLEXi” SP3 turi būti prijungtas transiveris RF-LORA.

  2. Įjunkite maitinimą centralėi “FLEXi” SP3.

  3. Belaidžiame panikos mygtuke PB-LORA turi būti įstatyta baterija.

  4. Paleiskite TrikdisConfig.

  5. Nuotoliniu būdu prisijunkite prie “FLEXi” SP3.

Note

Nuotolinis konfigūravimas veiks tik tuomet, kai „FLEXi” SP3:

  1. Sukonfigūruotas WiFi/LAN ryšio kanalas arba įstatyta aktyvuota SIM kortelė ir įvestas arba išjungtas PIN kodas.

  2. SIM kortelėje įjungtas mobilus internetas.

  3. Įjungta Protegus servisas paslauga.

  4. Įjungtas maitinimas („PWR" LED mirksi žaliai).

  5. Prisiregistravęs prie tinklo („NET" LED šviečia žaliai ir mirksi geltonai).

  1. TrikdisConfig lauke „Nuotolinė prieiga“ įveskite centralės „FLEXi“ SP3 „Unikalus ID“ numerį. Šį numerį rasite ant įrenginio pakuotės ir centralės plokštės.

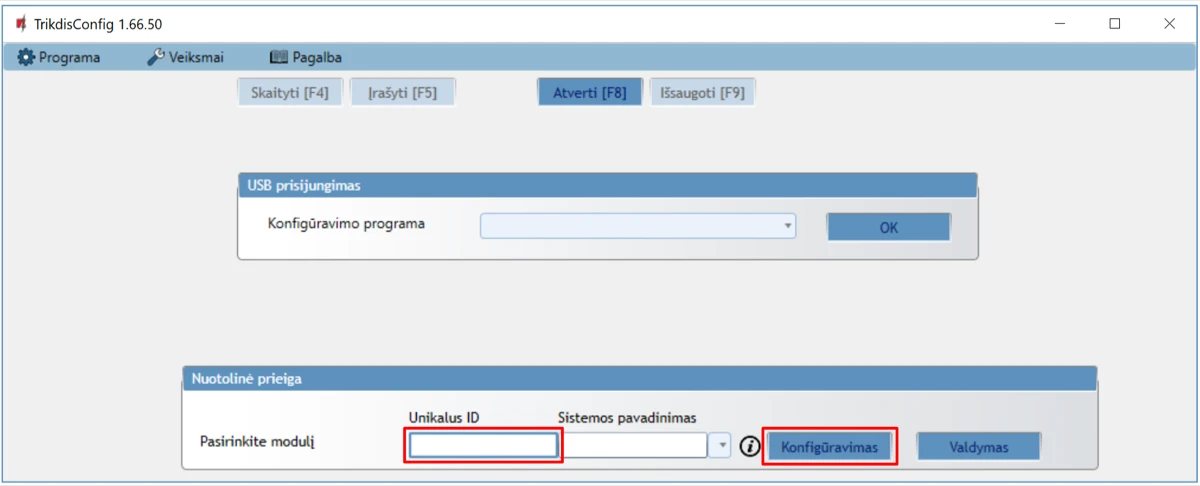

TrikdisConfig lango skiltyje „Nuotolinė prieiga“ pažymėti tuščias „Unikalus ID“ laukas ir mygtukas „Konfigūravimas“.

  1. Paspauskite „Konfigūravimas“.

  2. Atsidariusiame lange paspauskite Skaityti [F4]. Programai paprašius, įveskite administratoriaus arba instaliuotojo kodą.

  3. “Modulių” sąraše išsirinkite “RF-LORA imtuvas”.

  4. Lauke “Serijos Nr.” įrašykite RF-LORA serijos numerį.

  5. Nuspauskite Įrašyti [F5].

  6. Palaukite, kol bus atlikti atnaujinimai.

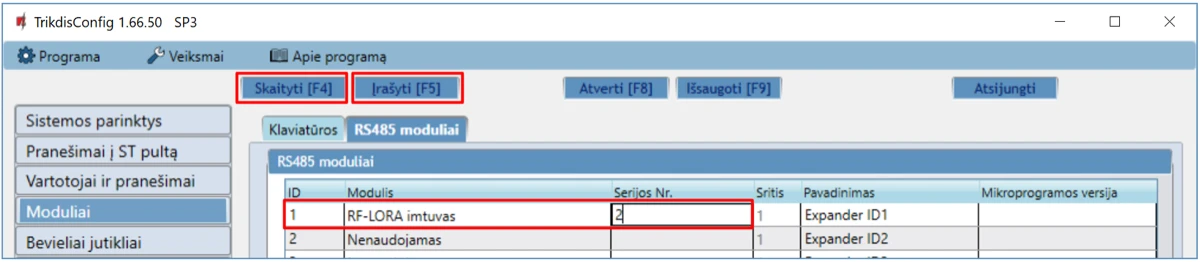

TrikdisConfig SP3, „Moduliai“ „RS485 moduliai“. „RF-LORA imtuvas“ įrašytas 1 eilutėje; jo laukas „Serijos Nr.“ pažymėtas ir jame įvestas numeris. Taip pat pažymėti mygtukai „Skaityti (F4)“ ir „Įrašyti (F5)“.

  1. Palaukite 1 minutę.

  2. Nuspauskite Skaityti [F4].

  3. “Modulių” sąraše eilutėje “PB-LORA imtuvas” bus nurodyta Mikroprogramos versija**.**

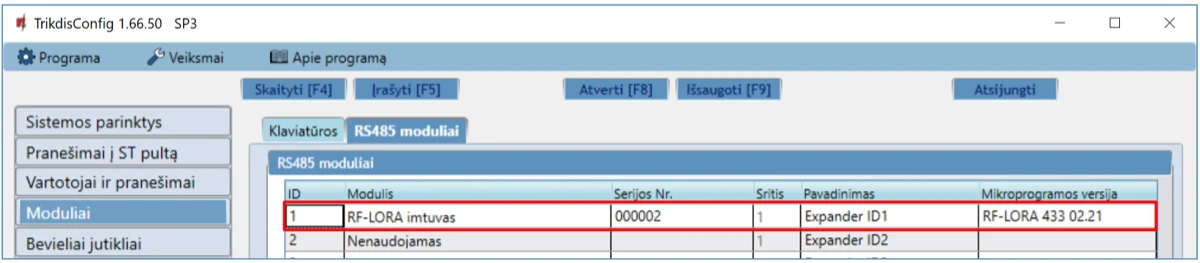

TrikdisConfig SP3, „Moduliai“ „RS485 moduliai“. Pažymėtoje „RF-LORA imtuvas“ eilutėje rodoma „Mikroprogramos versija“: RF-LORA 433 02.21.

  1. Pereikite į langą „Bevieliai jutikliai“.

  2. Paspauskite „Jutiklių primokymas“.

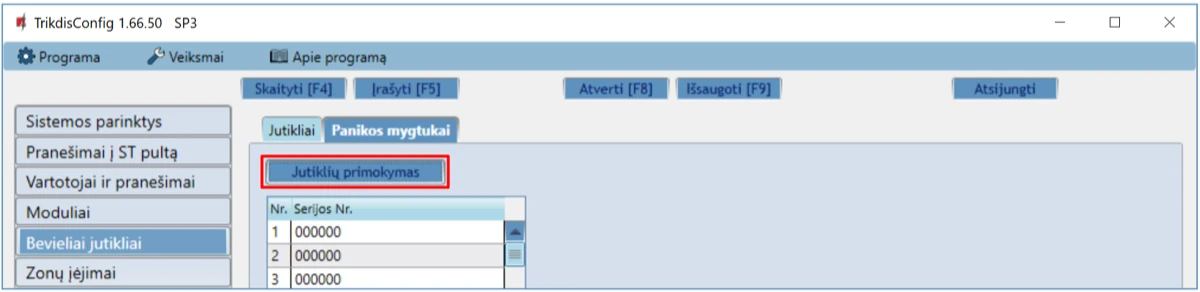

TrikdisConfig SP3, „Bevieliai jutikliai“ „Panikos mygtukai“. Virš sąrašo su stulpeliais „Nr.“ ir „Serijos Nr.“ pažymėtas mygtukas „Jutiklių primokymas“.

Belaidžių panikos mygtukų registravimą galima atlikti visiems iš karto.

Registruojant PB-LORA panikos mygtukus RF-LORA modulis turi būti ne arčiau 1 m atstumu nuo mygtukų.

  1. Modulyje RF-LORA pradės mirksėti raudonai/žaliai LED indikatorius „DATA/TROUBLE“.

  2. RF-LORA modulis yra perėjas į primokymo režimą. TrikdisConfig atvers programos primokymo langą.

  3. PB-LORA plokštėje trumpam nuspauskite mygtuką „TAMP“.

  4. Modulyje RF-LORA kelioms sekundėms žaliai užsidegs indikatorius „DATA/TROUBLE“. Po to modulyje RF-LORA pradės mirksėti raudonai/žaliai LED indikatorius „DATA/TROUBLE“.

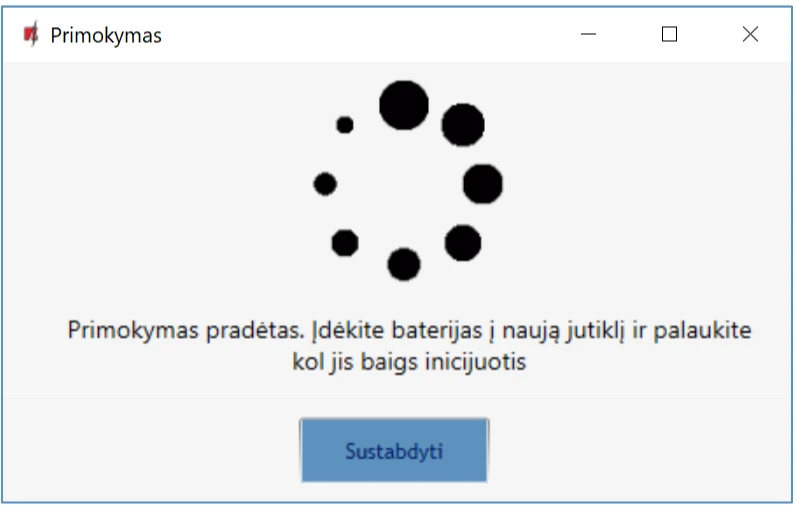

TrikdisConfig langas Primokymas. Rodomas pranešimas Primokymas pradėtas. Įdėkite baterijas į naują jutiklį ir palaukite kol jis baigs inicijuotis. Apačioje yra mygtukas Sustabdyti.

  1. Po kelių sekundžių pavojaus mygtukas PB-LORA bus įtrauktas į jutiklių sąrašą.

  2. „UID“ numeris turi sutapti su PB -LORA serijos numeriu, kuris yra užrašytas ant korpuso lipduko.

  3. Jei reikia primokyti sekanti pavojaus mygtuką, tai reikia trumpam nuspausti „TAMP“ mygtuką ant plokštės.

  4. Jei jutiklių primokimas baigtas nuspauskite „Sustabdyti“.

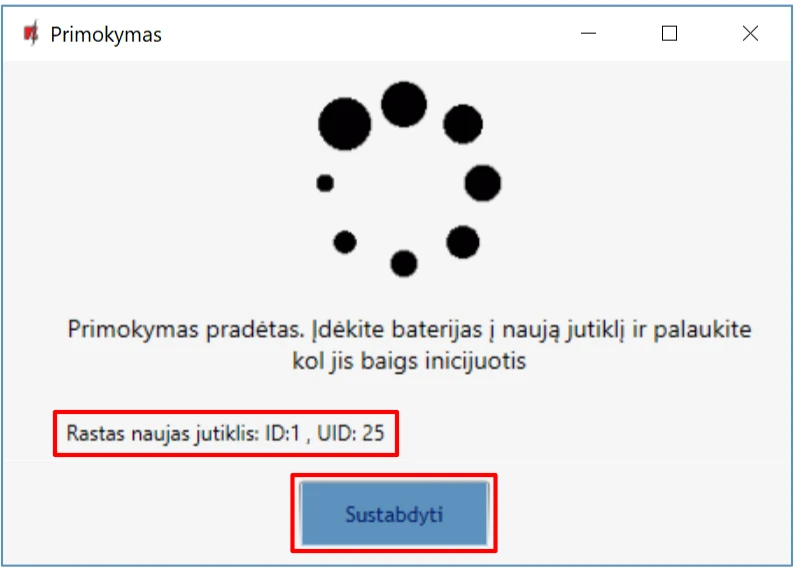

TrikdisConfig lange „Primokymas“ raudonai pažymėti pranešimas „Rastas naujas jutiklis: ID:1“ su įrenginio UID ir mygtukas „Sustabdyti“.

  1. Atsivėrusiame lange paspauskite „Yes“. Priregistruoti PB-LORA belaidžiai pavojaus mygtukai bus įrašyti į centralės „FLEXi“ SP3 atminti.

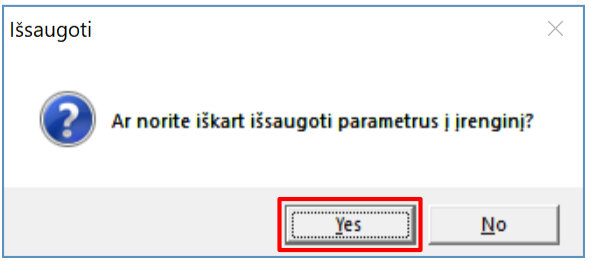

TrikdisConfig patvirtinimo langas Išsaugoti klausia, ar iškart išsaugoti parametrus į įrenginį. Raudonai pažymėtas mygtukas Yes.

Palaukite kelias minutes. Nuspauskite mygtuką Skaityti [F4].

Programoje TrikdisConfig lange „Bevieliai jutikliai“ bus sąrašas priregistruotų PB-LORA belaidžių pavojaus mygtukų. Lauke „Serijos Nr.“ bus surašyti 6-ženkliai pavojaus mygtukų serijiniai numeriai, kurie turi sutapti su PB-LORA serijiniais numeriais užrašytais ant korpuso nugaros.

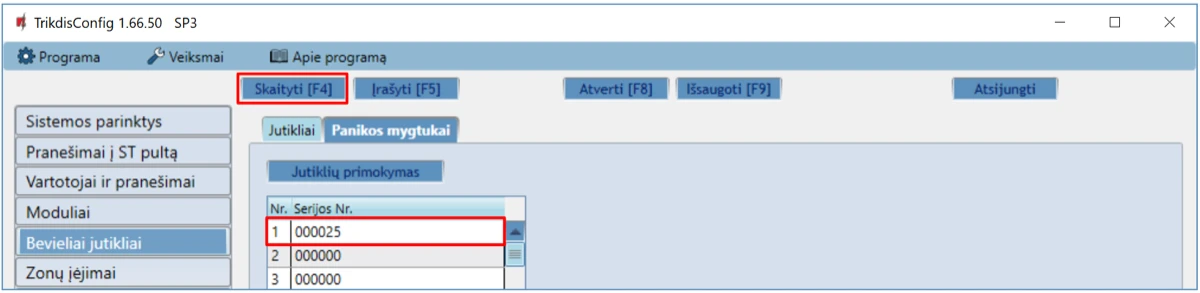

TrikdisConfig SP3, „Bevieliai jutikliai“ „Panikos mygtukai“. Pažymėti mygtukas „Skaityti (F4)“ ir pirmojo įrenginio įrašas stulpelyje „Serijos Nr.“.

Note

PB-LORA belaidžių panikos mygtukų ištrynimas iš „FLEXi” SP3 atminties:

  1. Paleiskite TrikdisConfig.

  2. Prijunkite „FLEXi" SP3 per USB Mini-B kabelį prie kompiuterio arba prisijunkite prie „FLEXi" SP3 nuotoliniu būdu. Nuspauskite mygtuką Skaityti [F4].

  3. Programoje TrikdisConfig, lange „Bevieliai jutikliai" lauke „Serijos Nr." įrašykite „0" ir paspauskite Įrašyti [F5]. PB-LORA belaidis pavojaus mygtukas ištrintas iš „FLEXi" SP3 atminties.

5. Saugos reikalavimai

Apsaugos signalizacijos sistemos modulius turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš instaliavimą prašome atidžiai perskaityti šį vadovą, kad išvengtumėte klaidų, dėl kurių galimi įrangos darbo sutrikimai ar net rimti gedimai.

Prieš jungdami bet kokius elektros kontaktus atjunkite elektros tiekimą.

Dėl bet kokių pakeitimų, modernizavimo ar remonto, kurie atlikti be gamintojo sutikimo, bus nutraukiamas teisės į garantiją galiojimas.

Perbrauktos šiukšlių dėžės su ratukais simbolis, reiškiantis, kad gaminio negalima išmesti su buitinėmis atliekomis.Įrenginys pasibaigus eksploatacijai turi būti utilizuojamas pagal vietinius galiojančius teisės aktus ir jo bei jį sudarančių komponentų negalima išmesti kaip buitinių atliekų.
