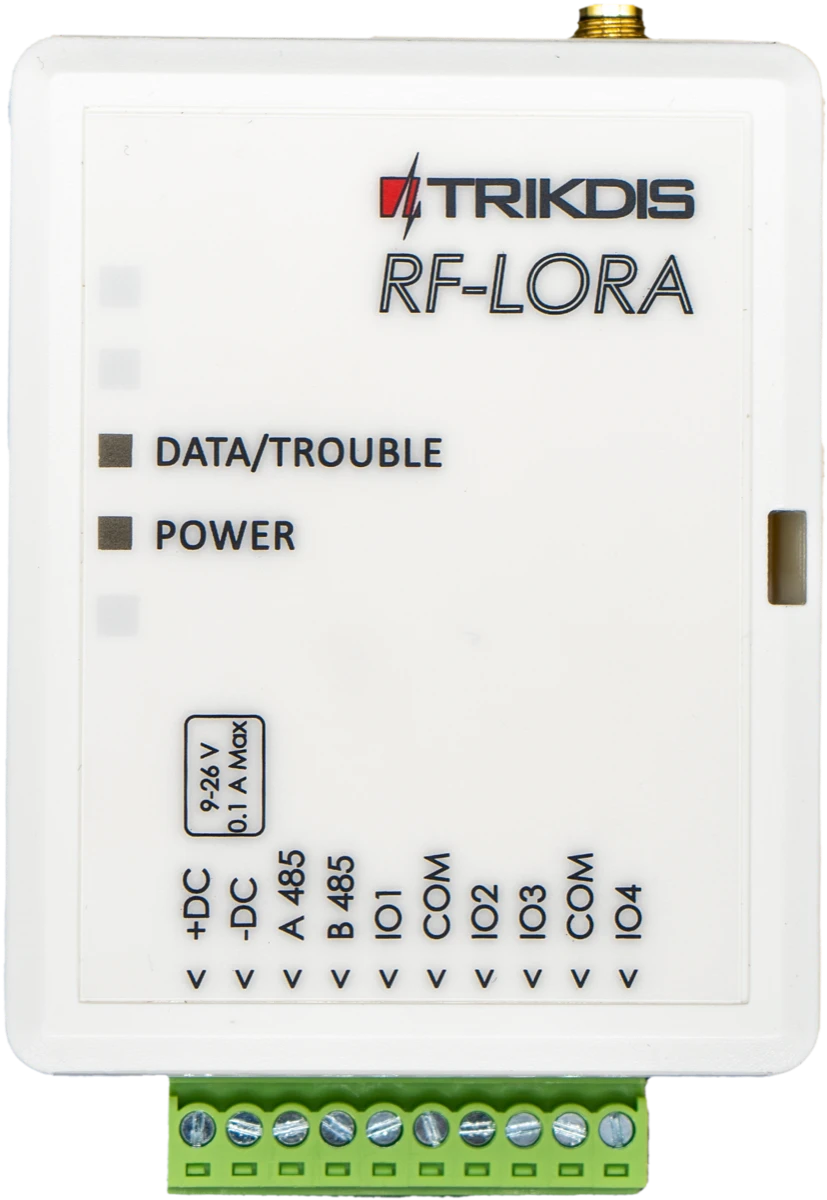

Balto RF-LORA bevielio išplėtimo modulio korpuso vaizdas iš priekio: viršuje yra SMA antenos jungtis, matomi DATA/TROUBLE ir POWER indikatoriai bei žalia prisukama gnybtų kaladėlė, pažymėta +DC, -DC, A 485, B 485, IO1, COM, IO2, IO3, COM, IO4.

1. Aprašymas

Transiveris RF-LORA su belaidžiais plėtikliais iO-LORA ir iO-8-LORA padidina apsaugos centralės "FLEXi" SP3 įėjimų ir išėjimų skaičių naudojant dvipusį belaidį RF ryšį.

Suderinamas su SP3 apsaugos centralize, GATOR Cellular ir GATOR WiFi vartų ir durų prieigos valdikliais. Prie apsaugos centralės "FLEXi" SP3 per transiverį RF-LORA galima prijungti iki 8 modulių LORA (iO-LORA, iO-8-LORA, PB-LORA).

Savybės

Ryšys:

  • Belaidžio ryšio veikimo atstumas tiesioginio matomumo zonoje iki 5000 m.

  • Prie apsaugos centralės "FLEXi" SP3 galima prijungti vieną transiverį RF-LORA.

  • Gaminys komplektuojamas su standartine antena, tinkančia daugumoje atvejų. Tais atvejais kai reikia užtikrinti kokybišką ryšį kuo didesniu atstumu, reikia naudoti anteną (AX-ANT-KIT – 433 MHz, AX-ANT01S_SF – 868 MHz) su didesniu radijo signalo stiprinimu.

Prijungimas:

  • Transiveris RF-LORA prie apsaugos centralės "FLEXi"* SP3* prijungiamas per RS485 šyną.

1.1 Techniniai parametrai

Parametras Aprašymas
Perdavimo dažnis 8F modifikacija: 867-869 MHz /​ 4F modifikacija: 433,3-434,7 MHz
Moduliacijos tipas LORA
Maitinimo įtampa 9-26 V DC
Naudojama srovė Iki 50 mA (budėjimo režime) /​ Iki 150 mA (duomenų siuntimo metu)
Pranešimo šifravimas Taip
Veikimo atstumas atviroje erdvėje Iki 5000 m
Darbo aplinkos sąlygos Temperatūra nuo -10 °C iki +50 °C, santykinė drėgmė – iki 80%, prie +20 °C.
Matmenys 62 x 82 x 25 mm
Svoris 80 g

1.2 Transiverio elementai

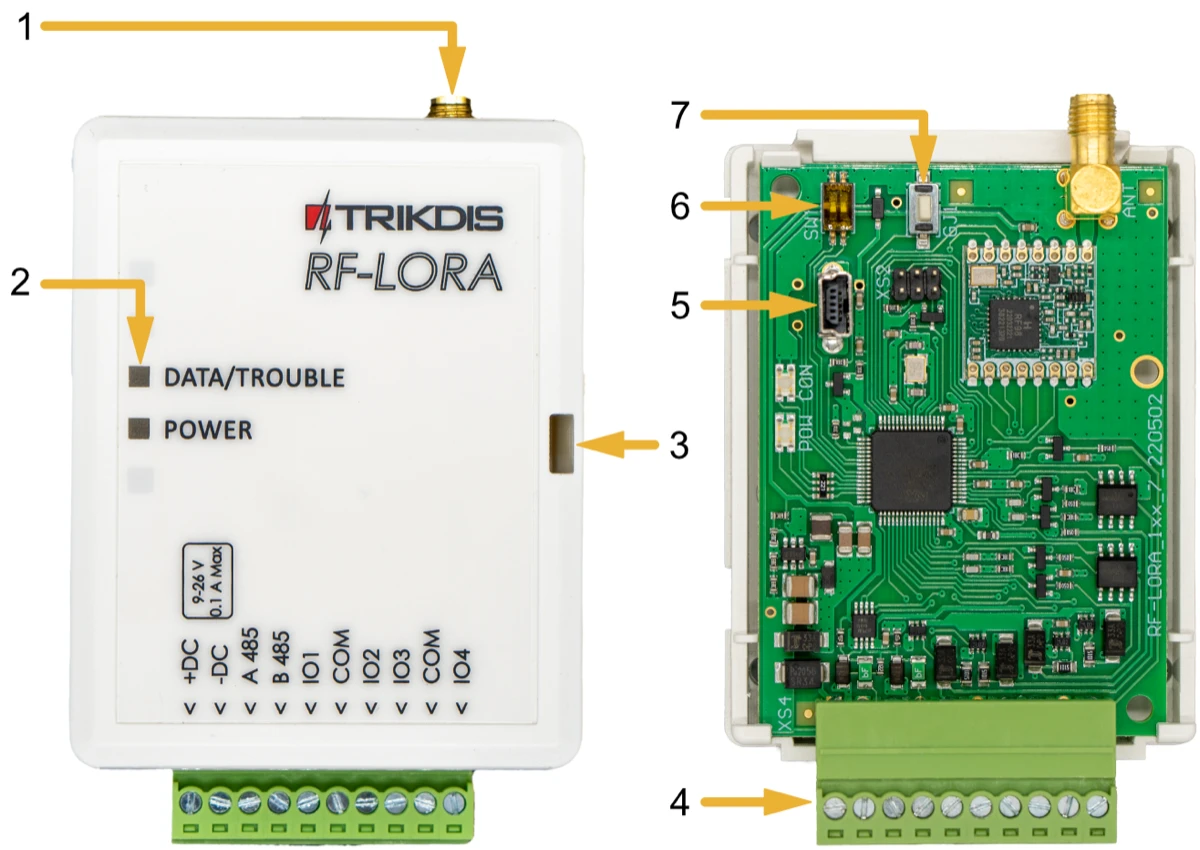

Anotuota RF-LORA išplėtimo modulio priekio ir atidaryto korpuso schema su septyniais sunumeruotais elementais: 1 – antenos SMA jungtis, 2 – DATA/TROUBLE ir POWER šviesos indikatoriai, 3 – šoninis fiksatorius, 4 – gnybtų kaladėlė, 5 – mini-USB jungtis, 6 – trumpiklis, pažymėtas SW1, 7 – mygtukas šalia antenos jungties.

  1. RF antenos SMA jungtis.
  2. Šviesos indikatoriai.
  3. Dangtelio nuėmimo anga.
  4. Gnybtai laidų prijungimui.
  5. USB Mini-B jungtis skirta programinės įrangos atnaujinimui.
  6. DIP jungiklis „SW“.
  7. Mygtukas „DJ1“ LORA modulių primokymo režimui įjungti/išjungti.

DIP jungiklio „SW“ nustatymai

  1. Radijo dažnis ("OFF" - RF1; "ON" - RF2). Skirtas radijo kanalo pakeitimui, jei esamas kanalas yra labai apkrautas.
  2. Moduliacijos pobūdis (“Off” – greita; “On” – lėta). “On” padėtis leidžia padidinti ryšio atstumą apie 2 kartus (priklauso nuo aplinkos sąlygų). Bet jei kokybiškas ryšys yra užtikrinamas naudojant “Off” padėtį, rekomenduojama ją ir naudoti.

PASTABA: RF-LORA ir kitų LORA įrenginiuose „SW“ jungiklio padėtys būtinai turi sutapti! Priešingu atveju radijo ryšys neveiks!

1.3 Išorinių kontaktų paskirtis

Gnybtas Aprašymas
+DC Maitinimo gnybtas (9-26 V nuolatinės srovės teigiamas gnybtas)
-DC Maitinimo gnybtas (9-26 V nuolatinės srovės neigiamas gnybtas)
A 485 RS485 magistralės A kontaktas
B 485 RS485 magistralės B kontaktas
IO1-IO4 Nenaudojamas
COM Nenaudojamas

1.4 Šviesinė veikimo indikacija

Indikatorius Būklė Aprašymas
DATA/TROUBLE Mirksi/dega raudonai Ryšio sutrikimas su moduliu
DATA/TROUBLE Mirksi žalia/raudona Modulių LORA primokymo režimas
DATA/TROUBLE Užsidegė žalia 3 sek. Primokytas LORA modulis (primokymo režime)
POWER Nešviečia Nėra maitinimo.
POWER Mirksi žaliai Maitinimo įtampa yra normali.
POWER Mirksi geltona Maitinimo įtampa yra žema (≤11.5 V).
POWER Šviečia geltonai Nėra ryšio su centrale "FLEXi" SP3 per RS485

2. Įrengimas, sujungimų schemos

2.1 Tvirtinimas

  1. Nuimkite viršutinį dangtelį.

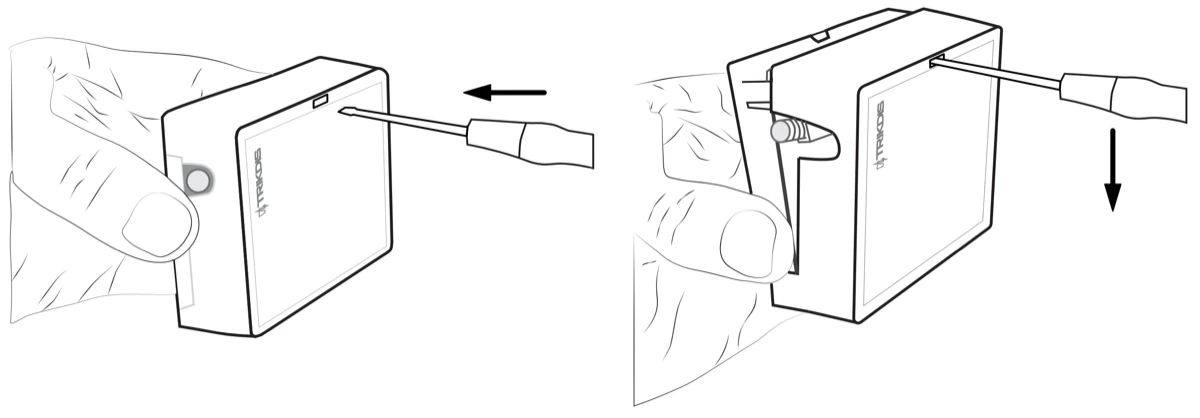

Dvi linijinės iliustracijos: rankos atsuktuvu atkabina korpuso šoną, tada iškelia plokštę.

  1. Išimkite plokštę iš korpuso pagrindo.

  2. Korpuso pagrindą savisriegiais pritvirtinkite pageidaujamoje vietoje.

  3. Įstatykite plokštę į korpuso pagrindą.

  4. Uždarykite viršutinį dangtį.

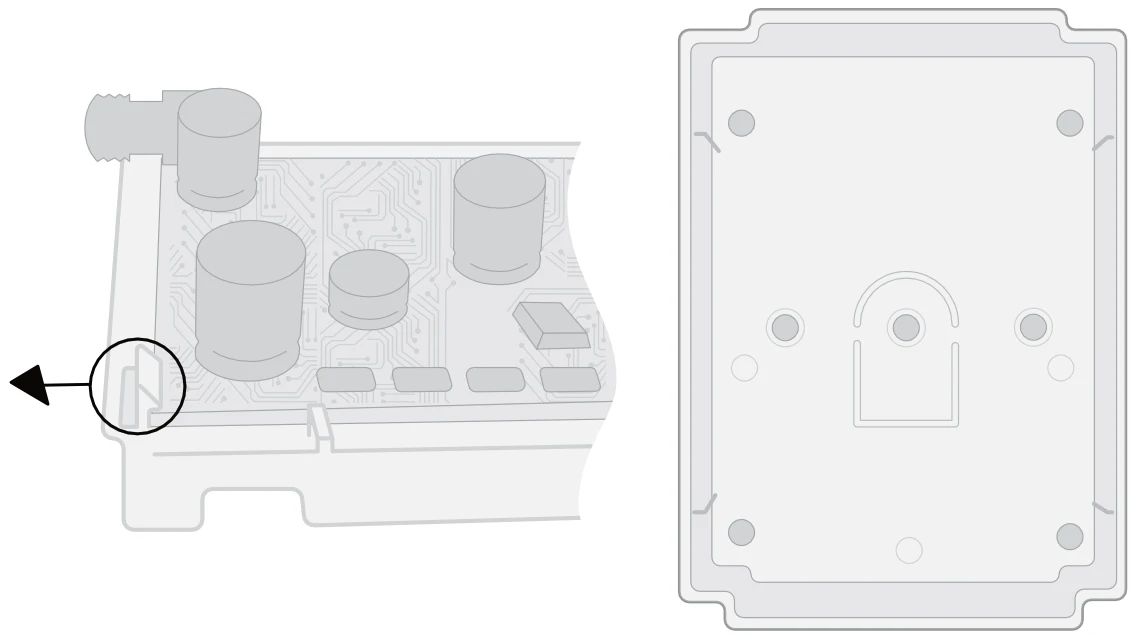

Linijinė plokštės iliustracija su rodykle, nukreipta į tvirtinimo fiksatorių jos krašte; šalia atskirai pavaizduota galinė korpuso plokštelė su varžtų angomis ir tvirtinimo prie sienos plyšiu.

2.2 Transiverio RF-LORA prijungimas prie apsaugos centralės "FLEXi" SP3

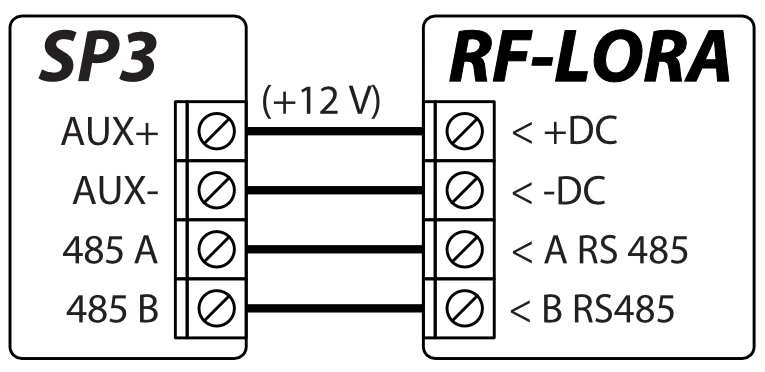

Prijungimo schema: SP3 centralės gnybtai AUX+, AUX-, 485 A ir 485 B atitinkamai sujungti pažymėtomis +12V / duomenų linijomis su RF-LORA išplėtimo modulio gnybtais +DC, -DC, A RS485 ir B RS485.

2.3 LORA plėtimo modulių prijungimo schema

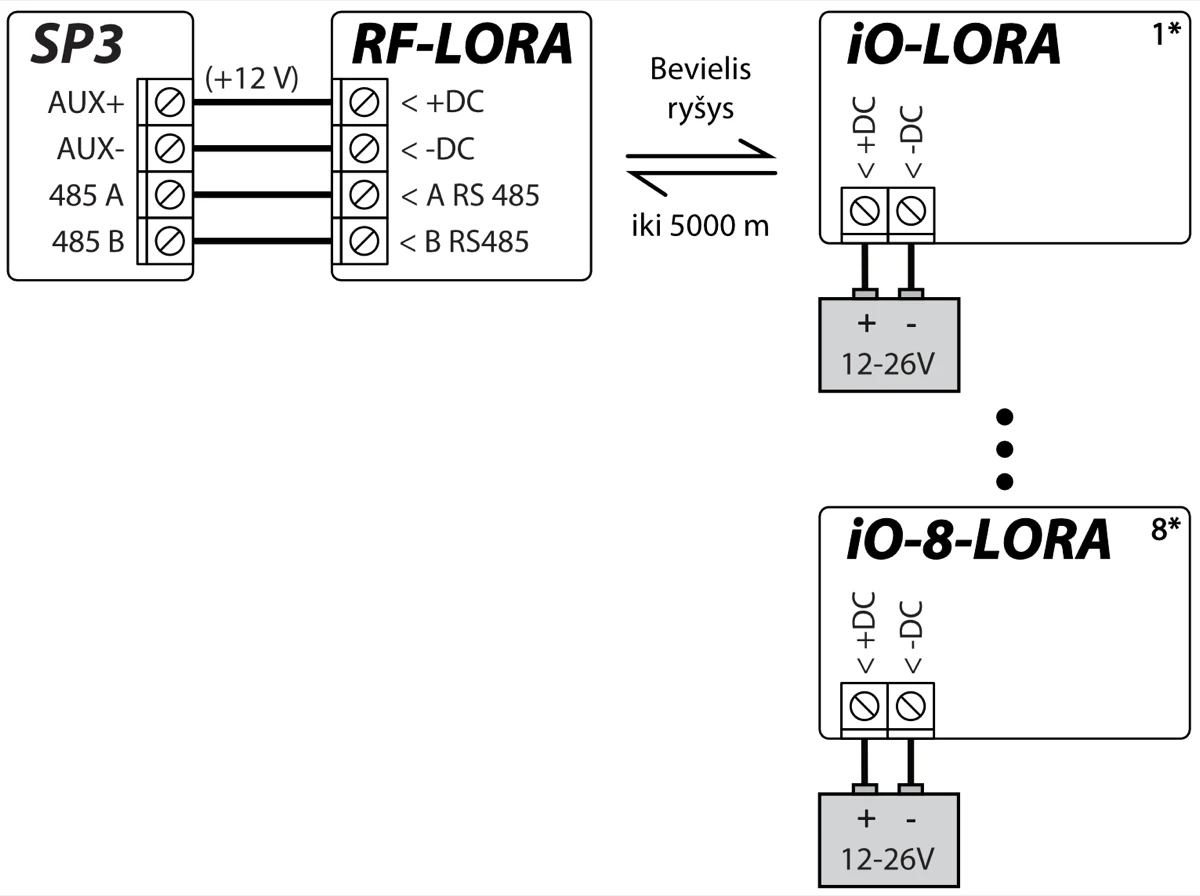

Prijungimo schema: centralės SP3 gnybtai AUX+, AUX-, 485 A ir 485 B atitinkamai sujungti su transiverio RF-LORA gnybtais +DC, -DC, A RS 485 ir B RS485. RF-LORA bevieliu ryšiu iki 5000 m atstumu susietas su iO-LORA ir iO-8-LORA moduliais. Kiekvieno modulio +DC ir -DC gnybtai prijungti prie atskiro 12-26V maitinimo šaltinio.

3. Konfigūracija naudojant TrikdisConfig

  1. Prie apsaugos centralės "FLEXi" SP3 turi būti prijungtas transiveris RF-LORA.

  2. Įjunkite maitinimą centralėi "FLEXi" SP3.

  3. Įjunkite maitinimą belaidžiams plėtikiams iO-LORA ir/arba iO-8-LORA.

  4. Paleiskite TrikdisConfig.

  5. Prijunkite "FLEXi" SP3 per USB Mini-B kabelį prie kompiuterio arba nuotoliniu būdu.

  6. Spustelkite programos TrikdisConfig mygtuką Skaityti [F4], kad ji pateiktų esamas "FLEXi" SP3 veikimo parametrų reikšmes. Jei programa pareikalaus, iššokusiame langelyje įveskite administratoriaus arba montuotojo kodą.

  7. "Modulių" sąraše išsirinkite "iO-LORA plėtiklis" ("iO-8-LORA plėtiklis").

  8. Lauke "Serijos Nr." įrašykite gaminio serijos numerį.

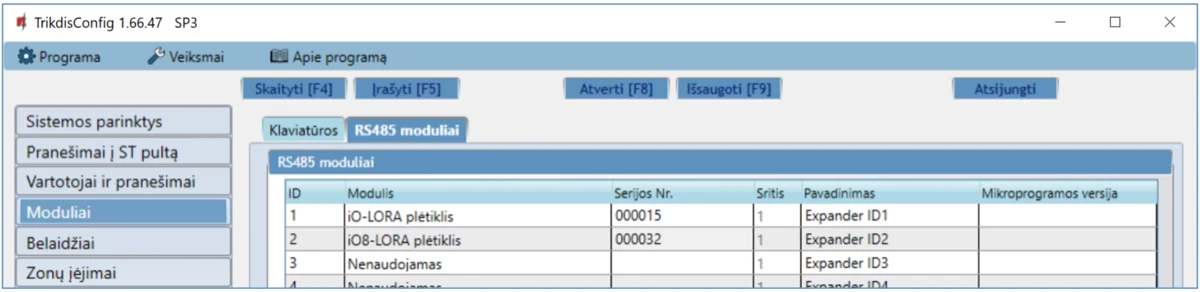

TrikdisConfig „Moduliai“ „RS485 moduliai“. Lentelėje pateikti „iO-LORA plėtiklis“ ir „iO8-LORA plėtiklis“ bei jų „ID“, „Serijos Nr.“, „Sritis“ ir „Pavadinimas“ laukai.

  1. "Zonų įėjimo" sąraše atlikite nustatymus plėtiklio zonoms**.**

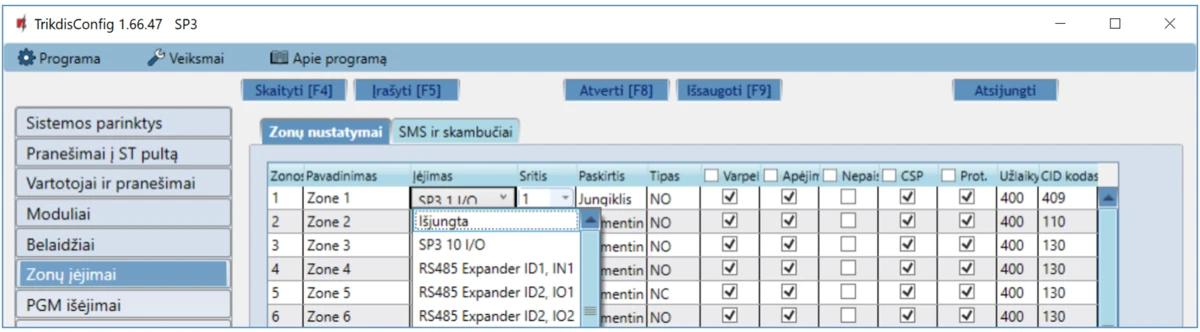

TrikdisConfig „Zonų įėjimai“ skirtukas „Zonų nustatymai“. Atvertame 1 zonos lauko „Įėjimas“ sąraše matyti „Išjungta“, SP3 I/O, „RS485 Expander ID1, IN1“ ir „RS485 Expander ID2, IO1“ bei „IO2“ parinktys.

  1. "PGM išėjimų" sąraše atlikite nustatymus plėtiklio PGM išėjimams**.**

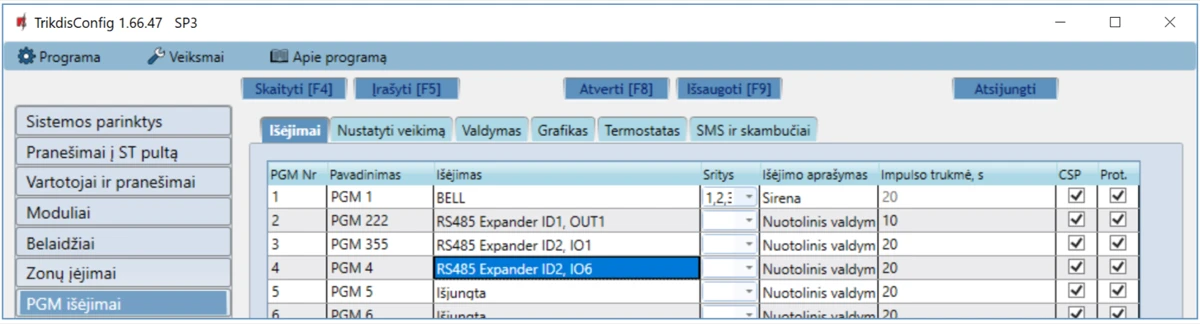

TrikdisConfig „PGM išėjimai“ skirtuko „Išėjimai“ lentelė. PGM 1 priskirtas BELL; kiti matomi įrašai apima RS485 Expander ID1 OUT1 ir ID2 IO1 bei IO6, o PGM 5 išjungtas. Taip pat rodomi išėjimų aprašymai, impulsų trukmės ir „CSP“ bei „Prot.“ žymimieji langeliai.

  1. "Atlikus pakeitimus nuspauskite Įrašyti [F5].

  2. Palaukite, kol bus atlikti atnaujinimai.

  3. Nuspauskite "Atsijungti" ir atjunkite USB kabelį.

  4. Suveikdinkite įėjimus ir įjunkite išėjimus, kad išbandytumėte įrenginį.

4. Saugos reikalavimai

Apsaugos signalizacijos sistemos modulius turi įrengti ir prižiūrėti kvalifikuoti specialistai.

Prieš instaliavimą prašome atidžiai perskaityti šį vadovą, kad išvengtumėte klaidų, dėl kurių galimi įrangos darbo sutrikimai ar net rimti gedimai.

Prieš jungdami bet kokius elektros kontaktus atjunkite elektros tiekimą.

Dėl bet kokių pakeitimų, modernizavimo ar remonto, kurie atlikti be gamintojo sutikimo, bus nutraukiamas teisės į garantiją galiojimas.

Perbrauktos šiukšlių dėžės su ratukais simbolis, reiškiantis, kad gaminio negalima išmesti su buitinėmis atliekomis.Įrenginys pasibaigus eksploatacijai turi būti utilizuojamas pagal vietinius galiojančius teisės aktus ir jo bei jį sudarančių komponentų negalima išmesti kaip buitinių atliekų.
