RF-S8 Belaidis transiveris

Atsisiųsti PDF

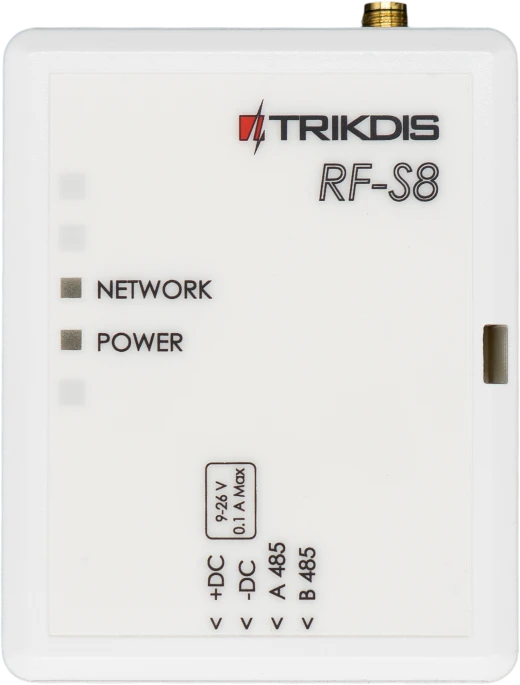

TRIKDIS RF-S8 transiverio priekis su NETWORK ir POWER indikatoriais bei gnybtais +DC, -DC, A 485 ir B 485. Maitinimo žymėjimas – 9-26 V, 0.1 A Max.

1. Aprašymas

Prijungus imtuvą RF-S8, apsaugos centralė „FLEXi” SP3 gali dirbti su „S8“ belaidžiais jutikliais, sirenomis, valdymo pulteliais.

Suderinamas su SP3 apsaugos centralize.

Savybės

Ryšys:

  • Belaidžio ryšio veikimo atstumas tiesioginio matomumo zonoje iki 500 m.

  • Prie apsaugos centralės "FLEXi" SP3 galima prijungti vieną imtuvą RF- S8.

  • Gaminys komplektuojamas su standartine antena, tinkančia daugumoje atvejų.

Prijungimas:

  • Imtuvas RF-S8 prie apsaugos centralės "FLEXi"* SP3* prijungiamas per RS485 šyną.

1.1 Techniniai parametrai

Parametras Aprašymas
Maitinimo įtampa[DC] nuolatinės srovės 9-26 V
Srovės naudojimas Iki 50 mA (budint), /​ Iki 100 mA (trumpalaikis, siuntimo metu)
Radijo dažnis 868 MHz
Radijo signalo galia 25 mW
Ryšio atstumas Iki 500 m
Darbo aplinkos sąlygos Temperatūra nuo -10 °C iki +50 °C, santykinė drėgmė – iki 80%, prie +20 °C, be kondensacijos.
Matmenys 92x62x25 mm
Svoris 0,08 kg

1.2 Imtuvo elementai

  1. RF antenos SMA jungtis.

  2. Šviesos indikatoriai.

  3. Dangtelio nuėmimo anga.

  4. Gnybtai laidų prijungimui.

  5. USB Mini-B jungtis skirta programinės įrangos atnaujinimui.

  6. Mygtukas belaidžių jutikių primokymo režimui įjungti/išjungti.

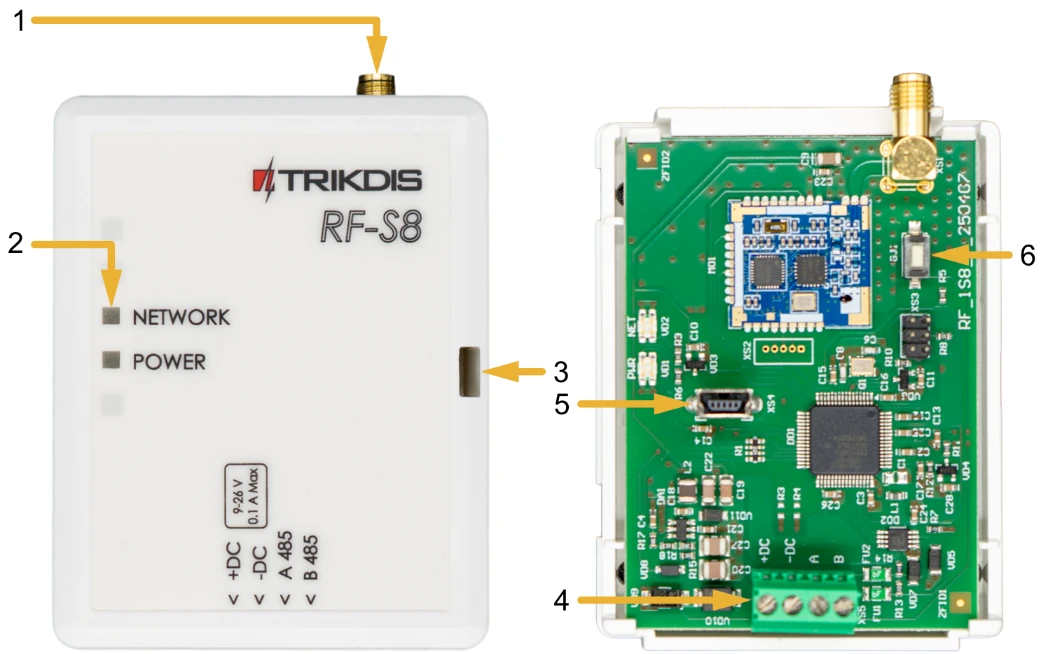

Kairėje – RF-S8 korpusas, dešinėje – atidengta plokštė. Kairėje nuotraukoje: 1 – RF antenos SMA jungtis, 2 – šviesos indikatoriai, 3 – priekinio dangtelio atidarymo plyšys. Dešinėje nuotraukoje: 4 – išorinių jungčių gnybtas, 5 – USB Mini-B jungtis programinei įrangai atnaujinti, 6 – primokymo režimo įjungimo ir išjungimo mygtukas.

1.3 Išorinių kontaktų paskirtis

Gnybtas Aprašymas
+DC Maitinimo gnybtas (9-26 V nuolatinės srovės teigiamas gnybtas)
-DC Maitinimo gnybtas (9-26 V nuolatinės srovės neigiamas gnybtas)
A 485 RS485 magistralės A kontaktas
B 485 RS485 magistralės B kontaktas

1.4 Šviesinė veikimo indikacija

LED indikatorius Veikimas Aprašymas
NETWORK / (Tinklas) Mirksi žalia/raudona Daviklių primokymo režimas
NETWORK / (Tinklas) Užsidegė žalia 5 sek. Primokytas daviklis (primokymo režime)
POWER / (Maitinimas) Nešviečia Nėra maitinimo
POWER / (Maitinimas) Mirksi žaliai Maitinimo įtampa yra normali
POWER / (Maitinimas) Mirksi geltona Maitinimo įtampa yra žema (≤11.5 V)
POWER / (Maitinimas) Šviečia geltonai Nėra ryšio su centrale per RS485

2. Apsaugos centralės programinės įrangos pakeitimas

Centralės „FLEXi” SP3 veikimo programą reikia pakeisti į 4 revizijos programą SP3_xxx4_0122.fw (veikimo programos versija 1.22 arba aukštesnė), kad centralė galėtu dirbti su „S8“ belaidžiais jutikliais, sirenomis, valdymo pulteliais. Prie centralės reikia prijungti belaidžių jutiklių imtuvą RF-S8.

Programinės įrangos atnaujinimas:

  1. Imtuvą RF-S8 ir „FLEXi” SP3 sujunkite pagal schemą.

  2. Įjunkite maitinimą centralei „FLEXi“ SP3.

  3. Paleiskite TrikdisConfig.

  4. Prijunkite „FLEXi” SP3 per USB Mini-B kabelį prie kompiuterio.

  5. Parinkite gamyklinės programinės įrangos submeniu „Programos atnaujinimas“.

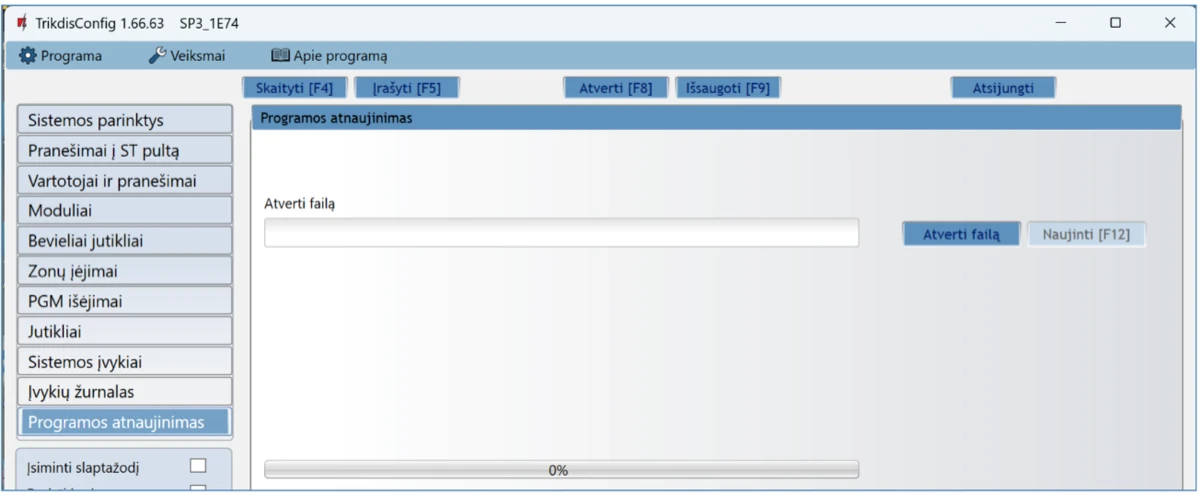

TrikdisConfig langas „Programos atnaujinimas“. Laukas „Atverti failą“ tuščias, mygtukas „Atverti failą“ aktyvus, „Naujinti (F12)“ neaktyvus, o eigos juostoje rodoma 0%.

  1. Paspauskite gamyklinės programinės įrangos atidarymo langelį „Atverti failą“ ir parinkite SP3_xxx4_0122.fw programinės įrangos bylą.

  2. Paspauskite atnaujinimo mygtuką Naujinti [F12].

  3. Palaukite, kol bus atlikti atnaujinimai.

  4. Atjunkite USB kabelį.

  5. Palaukite 1 minutę.

  6. Prijunkite USB Mini-B kabelį prie „FLEXi” SP3.

  7. TrikdisConfig būsenų juostoje centralės pavadinime turi būti skaičius 4.

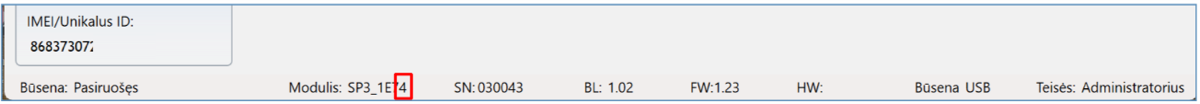

TrikdisConfig būsenų juostos lauke Modulis rodomas centralės pavadinimas SP3_1E74; raudonai pažymėtas paskutinis skaičius 4.

  1. „Modulių“ sąraše turi atsirasti „RF-S8 imtuvas“ ir rodomas RF-S8 serijos numeris ir mikroprogramos versija. Jei matote RF-S8 siųstuvo-imtuvo programinės įrangos versiją, galite praleisti 14–22 veiksmus.

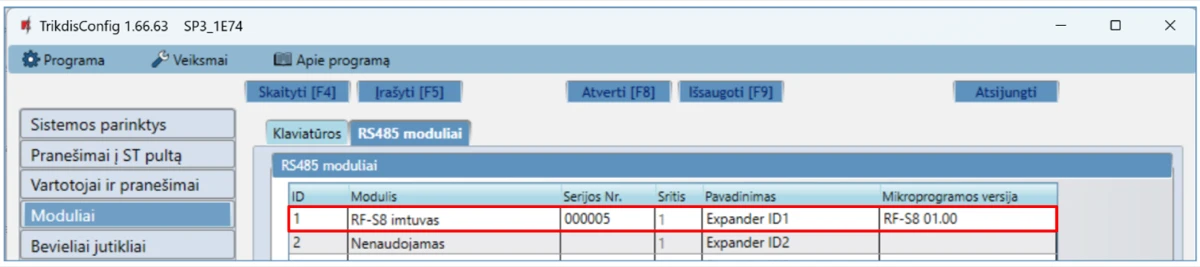

TrikdisConfig lango Moduliai skirtuke RS485 moduliai raudonai pažymėta eilutė ID 1: Modulis RF-S8 imtuvas, Pavadinimas Expander ID1, Mikroprogramos versija RF-S8 01.00.

  1. Jei RF-S8 imtuvas neatsirado, tai reikia „Modulių“ sąraše išsirinkti „RF-S8 imtuvą“.

  2. Lauke „Serijos Nr.“ įrašykite gaminio RF-S8 serijos numerį. Serijos numerį rasite ant gaminio ir pakuotės etiketės.

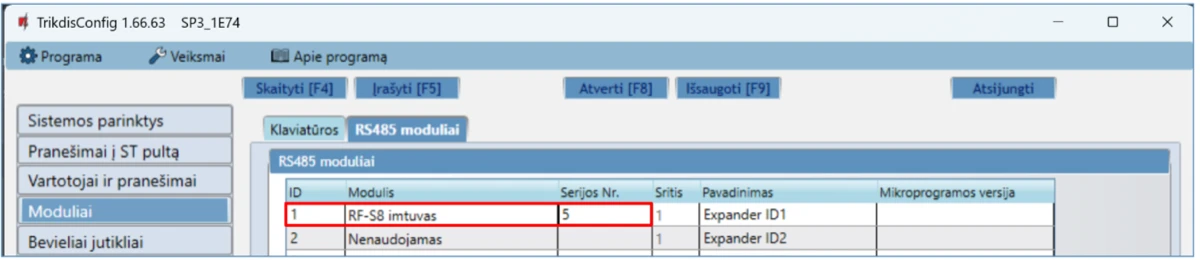

TrikdisConfig lango Moduliai skirtuke RS485 moduliai raudonai pažymėtas RF-S8 imtuvo eilutės laukas Serijos Nr., kuriame įrašomas modulio serijos numeris.

  1. Nuspauskite Įrašyti [F5].

  2. Ištraukite USB Mini-B kabelį.

  3. Palaukite 1 minutę, kad „FLEXi” SP3 ir RF-S8 susijungtu tarpusavyje.

  4. Prijunkite USB Mini-B kabelį prie „FLEXi” SP3.

  5. Nuspauskite Skaityti [F4].

  6. Lange „Moduliai“ rodoma RF-S8 mikroprogramos versija.

TrikdisConfig lango Moduliai skirtuke RS485 moduliai raudonai pažymėta eilutė ID 1: Modulis RF-S8 imtuvas, Pavadinimas Expander ID1, Mikroprogramos versija RF-S8 01.00.

  1. Modulis RF-S8 priregistruotas prie „FLEXi” SP3.

  2. Ištraukite USB Mini-B kabelį.

  3. Nuspauskite „Atsijungti“.

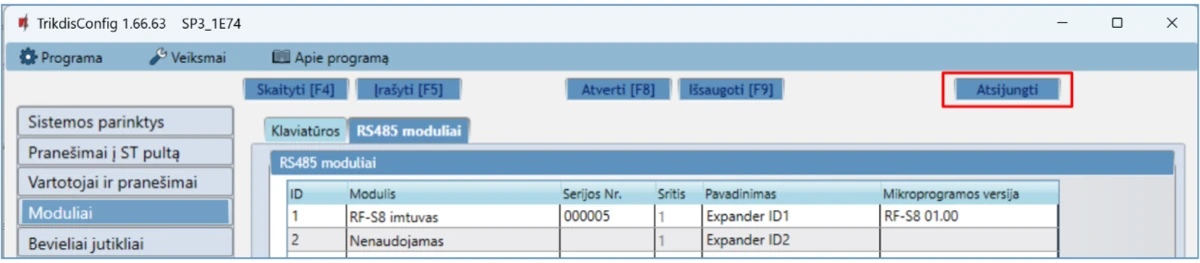

TrikdisConfig lango Moduliai skirtuke RS485 moduliai rodomas RF-S8 imtuvas ir jo mikroprogramos versija RF-S8 01.00. Raudonai pažymėtas mygtukas Atsijungti.

  1. Palaukite 1 minutę.

3. Belaidžių jutiklių registravimas

3.1 Nuotolinė belaidžių jutiklių registracija

Dabar atliksime nuotolinį prisijungimą su TrikdisConfig prie centralės „FLEXi“ SP3.

Svarbu

Nuotolinis konfigūravimas veiks tik tuomet, kai „FLEXi" SP3:

  1. Įstatyta aktyvuota SIM kortelė ir įvestas arba išjungtas PIN kodas.

  2. SIM kortelėje įjungtas mobilus internetas.

  3. Įjungta „Protegus servisas" paslauga.

  4. Įjungtas maitinimas („PWR" LED mirksi žaliai).

  5. Prisiregistravęs prie tinklo („NET" LED šviečia žaliai ir mirksi geltonai).

Svarbu

Belaidžius jutiklius galima primokyti prie centralės ir juos taip pat galima atmokyti nuo centralės. Kai atliekamas belaidžių jutiklių atsiejimas nuo centralės, centralė neturi būti primokymo režime. Prieš primokant belaidžius jutiklius, juos reikia atmokyti nuo centralės. Paspauskite ir palaikykite nuspaudę 5 sekundes primokymo mygtuką. Kai belaidžio jutiklio indikatorius tris kartus sumirksės žaliai, atleiskite mygtuką. Belaidis jutiklis bus atsietas nuo centralės. Šią procedūrą rekomenduojama atlikti su visais belaidžiais jutikliais prieš juos primokant. SVARBU: ATSITIKTINAI ATLIKUS ATMOKYMĄ BEVIELIS JUTIKLIS SU CENTRALE NEBEVEIKS.

TrikdisConfig lauke „Nuotolinė prieiga“ įveskite centralės „FLEXi“ SP3 „Unikalus ID“ numerį. Šį numerį rasite ant įrenginio pakuotės ir centralės plokštės.

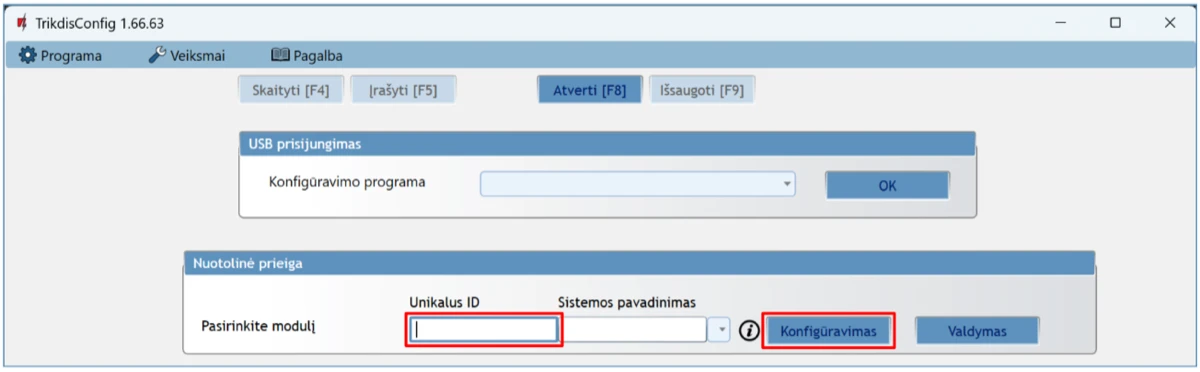

TrikdisConfig pradiniame lange, skiltyje Nuotolinė prieiga, raudonai pažymėti įvedimo laukas Unikalus ID ir mygtukas Konfigūravimas.

Paspauskite „Konfigūravimas“.

Atsidariusiame lange paspauskite Skaityti [F4]. Programai paprašius, įveskite administratoriaus arba instaliuotojo kodą.

Pereikite į langą „Bevieliai jutikliai“.

Paspauskite „Jutiklių primokymas“.

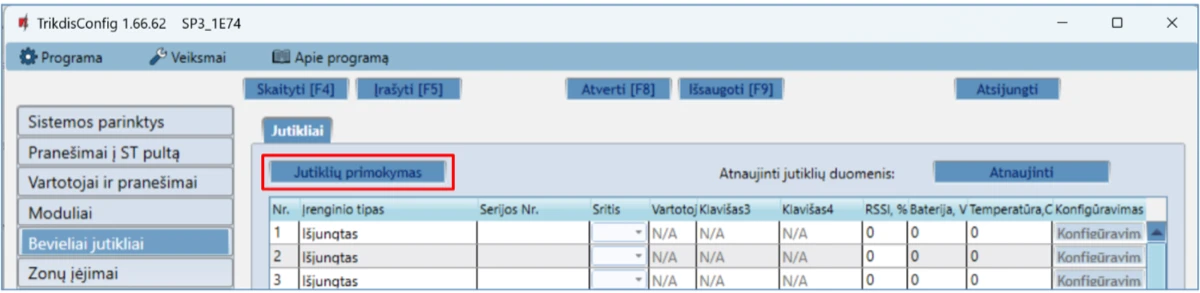

TrikdisConfig lange Bevieliai jutikliai raudonai pažymėtas mygtukas Jutiklių primokymas virš jutiklių sąrašo.

Belaidžių jutiklių registravimą galima atlikti visiems iš karto. Įdėkite į belaidžius jutiklius (PIR, magnetinis kontaktas, vandens nuotėkio jutiklis, dūmų jutiklis, sirena) baterijas.

Registruojant jutiklius RF-S8 modulis turi būti ne arčiau 1 m atstumu nuo jutiklių.

  1. RF-S8 modulyje pradės mirksėti LED indikatorius „NETWORK“ žaliai / raudonai.

  2. RF-S8 modulis yra perėjas į primokymo režimą. TrikdisConfig atvers programos primokymo langą.

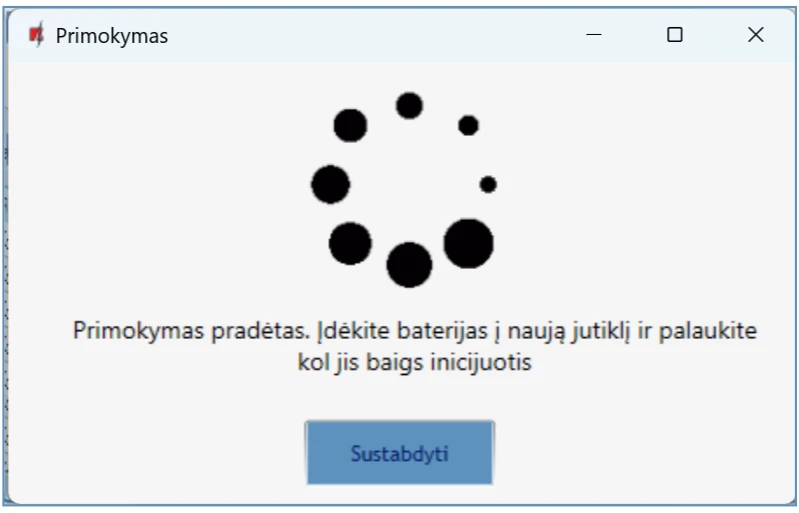

TrikdisConfig langas 'Primokymas': primokymas pradėtas; prašoma įdėti baterijas į naują jutiklį ir palaukti, kol jis baigs inicijuotis. Apačioje yra mygtukas 'Sustabdyti'.

  1. Nuspausite ir palaikykite primokymo mygtuką 5 sekundes. Atleiskite mygtuką, kai indikatorius keturis kartus sumirksės žaliai.

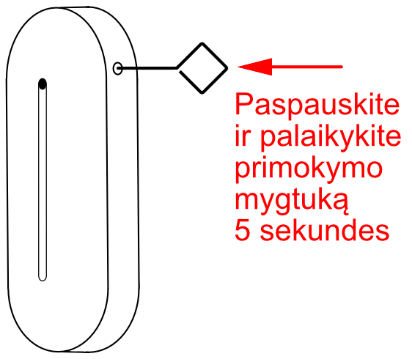

Jutiklio brėžinyje rodyklė žymi primokymo mygtuką. Užrašas nurodo jį paspausti ir palaikyti 5 sekundes.

  1. RF-S8 modulyje „NETWORK“ indikatorius trumpam užsidegs žalia spalva (tai reiškia, kad jutiklis priregistruotas). Po kelių sekundžių indikatorius “NETWORK” vėl mirksės žaliai/raudonai.

  2. TrikdisConfig atvers naują langą, kur reikia priskirti belaidžiui jutikliui „Zonos numerį“, „Zonos paskirtį“.

  3. Paspauskite „Išsaugoti“.

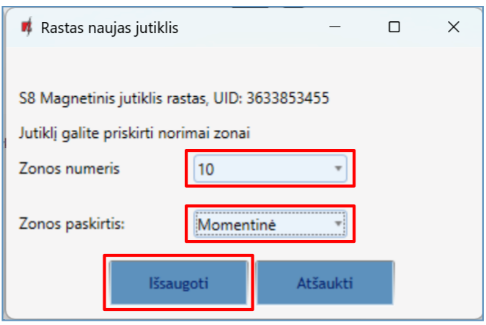

TrikdisConfig langas 'Rastas naujas jutiklis': rastas S8 magnetinis jutiklis. Lauke 'Zonos numeris' pasirinkta 10, lauke 'Zonos paskirtis' – 'Momentinė'; pažymėtas mygtukas 'Išsaugoti'.

  1. Naujas jutiklis įtrauktas į jutiklių sąrašą.

  2. Jei reikia primokyti sekanti jutiklį, tai reikia nuspausti primokymo mygtuką jutiklyje. Ir atlikti nustatymus, kurie aprašyti aukščiau.

  3. Jei jutiklių primokymas baigtas nuspauskite „Sustabdyti“.

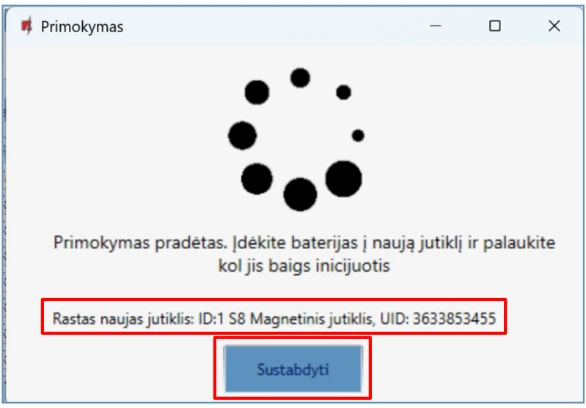

TrikdisConfig langas 'Primokymas': pranešama, kad rastas naujas S8 magnetinis jutiklis. Pažymėtas mygtukas 'Sustabdyti'.

  1. Atsivėrusiame lange paspauskite „Yes“. Priregistruoti belaidžiai jutikliai bus įrašyti į centralės „FLEXi“ SP3 atminti. Arba paspauskite „No“, jei norite papildomai nustatyti parametrus.

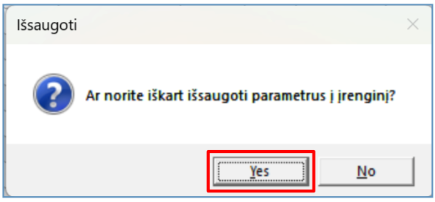

Išsaugojimo patvirtinimo langas klausia, ar iškart išsaugoti parametrus į įrenginį. Pažymėtas mygtukas 'Yes'; šalia yra 'No'.

Palaukite kelias minutes. Nuspauskite mygtuką Skaityti [F4].

Programoje TrikdisConfig lange „Bevieliai jutikliai“ bus sąrašas priregistruotų belaidžių jutiklių. Lauke „Serijos Nr.“ bus įrašytas jutiklio serijinis numeris.

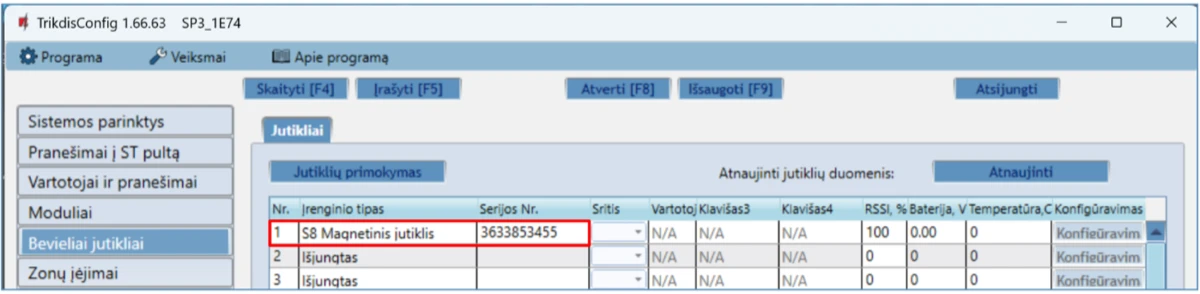

TrikdisConfig lango 'Bevieliai jutikliai' sąraše pirmoje eilutėje matomas S8 magnetinis jutiklis; jo duomenys įrašyti laukuose 'Įrenginio tipas' ir 'Serijos Nr.'.

Patikrinkite ar jutikliai teisingai priskirti apsaugos centralės zonoms ir sritims (langas „Zonų įėjimai“).

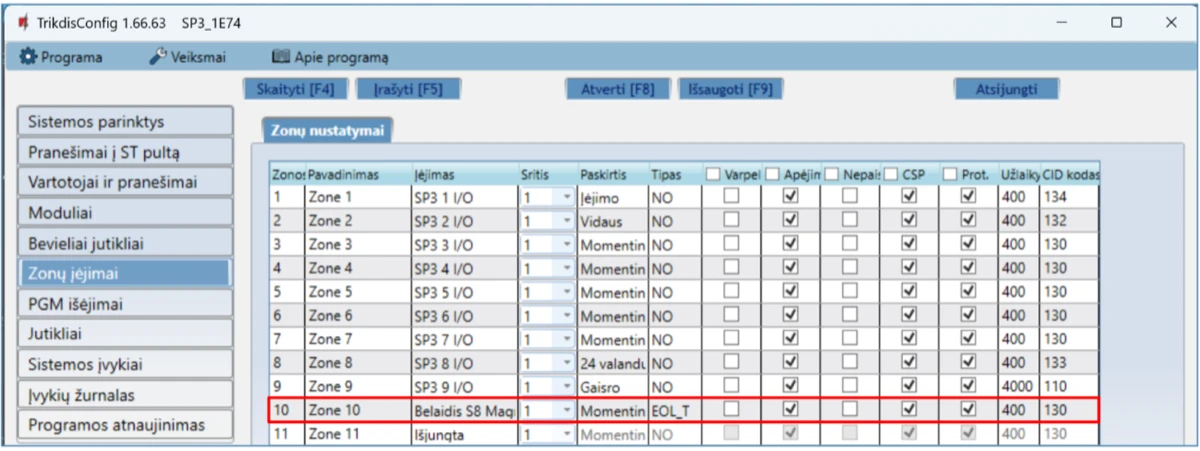

TrikdisConfig skiltyje „Zonų įėjimai“, kortelėje „Zonų nustatymai“, raudonai pažymėta 10 zonos eilutė. Jos įėjimo lauke matomas sutrumpintas užrašas „Belaidis S8 Mag…“; „Sritis“ – 1, „Paskirtis“ – „Momentinė“, „Tipas“ – „EOL_T“.

Jei nustatote zonos „Tipą“ EOL-T, bus įjungtas jutiklio tamperio stebėjimo režimas.

Atlikus pakeitimus nuspauskite Įrašyti [F5].

Note

Belaidžių jutiklių ištrynimas iš „FLEXi" SP3 atminties:

  1. Paleiskite TrikdisConfig.

  2. Prijunkite „FLEXi" SP3 per USB Mini-B kabelį prie kompiuterio arba prisijunkite prie „FLEXi" SP3 nuotoliniu būdu. Nuspauskite mygtuką Skaityti [F4].

  3. Programoje TrikdisConfig, lango „Bevieliai jutikliai" lauke „Įrenginio tipai", kur buvo priregistruotas belaidis jutiklis, nurodykite „Išjungtas" ir paspauskite Įrašyti [F5]. Belaidis jutiklis ištrintas iš „FLEXi" SP3 atminties.

3.2 Belaidžių jutiklių registravimas be nuotolinės prieigos

Belaidžių jutiklių registravimą galima atlikti visiems iš karto. Įdėkite į belaidžius jutiklius (PIR, magnetinis kontaktas, vandens nuotėkio jutiklis, dūmų jutiklis, sirena) baterijas. Registruojant jutiklius RF-S8 modulis turi būti ne arčiau 1 m atstumu nuo jutiklių.

  1. Įsitikinkite, ar imtuvas RF-S8 priregistruotas prie „FLEXi” SP3.

  2. Įjunkite maitinimą centralei.

  3. Nuo imtuvo RF-S8 nuimkite dangtelį.

  4. Nuspauskite ir palaikykite imtuvo RF-S8 modulio mygtuką „LEARN“, kol LED indikatorius “NETWORK” pradės mirksėti žaliai/raudonai.

  5. Atleiskite mygtuką.

  6. Mirksintis žaliai/raudonai LED “NETWORK“ indikatorius parodo, kad RF-S8 yra belaidžių jutiklių registravimo režime.

  7. Jutiklyje nuspausite ir palaikykite primokymo mygtuką 5 sekundes. Atleiskite mygtuką, kai indikatorius keturis kartus sumirksės žaliai.

Jutiklio brėžinyje rodyklė žymi primokymo mygtuką. Užrašas nurodo jį paspausti ir palaikyti 5 sekundes.

  1. RF-S8 modulyje „NETWORK“ indikatorius trumpam užsidegs žalia spalva (tai reiškia, kad jutiklis priregistruotas).

  2. Po kelių sekundžių indikatorius “NETWORK” vėl mirksės žaliai/raudonai.

  3. Jei reikia primokyti sekanti jutiklį, tai reikia nuspausti primokymo mygtuką jutiklyje.

  4. Jei jutiklių primokymas baigtas nuspauskite ir palaikykite mygtuką „LEARN“, kol LED indikatorius “NETWORK” nustos mirksėti žaliai/raudonai. Imtuvas RF-S8 išėjo iš registravimo režimo.

  5. Prijunkite USB Mini-B kabelį prie „FLEXi” SP3.

  6. Paleiskite TrikdisConfig, nuspauskite mygtuką Skaityti [F4].

  7. Programoje TrikdisConfig lange „Bevieliai jutikliai“ bus sąrašas priregistruotų belaidžių jutiklių. Lauke „Serijos Nr.“ įrašytas jutiklio serijinis numeris.

TrikdisConfig lango 'Bevieliai jutikliai' sąraše pirmoje eilutėje matomas S8 magnetinis jutiklis; jo duomenys įrašyti laukuose 'Įrenginio tipas' ir 'Serijos Nr.'.

  1. Patikrinkite ar jutikliai teisingai priskirti apsaugos centralės zonoms ir sritims (langas „Zonų įėjimai“).

TrikdisConfig skiltyje „Zonų įėjimai“, kortelėje „Zonų nustatymai“, raudonai pažymėta 10 zonos eilutė. Jos įėjimo lauke matomas sutrumpintas užrašas „Belaidis S8 Mag…“; „Sritis“ – 1, „Paskirtis“ – „Momentinė“, „Tipas“ – „EOL_T“.

  1. Atlikus pakeitimus nuspauskite Įrašyti [F5].

  2. Belaidžiai jutikliai pilnai priregistruoti.
