GATOR LTE ir GATOR WiFi su iO4R greitas paruošimas¶

Trumpi prijungimo ir Protegus2 programavimo žingsniai, kaip prijungti iO4R plėtiklį prie GATOR LTE arba GATOR WiFi vartų valdiklio. Kitus montavimo ir konfigūravimo nustatymus rasite pilnuose GATOR ir GATOR WiFi vadovuose.

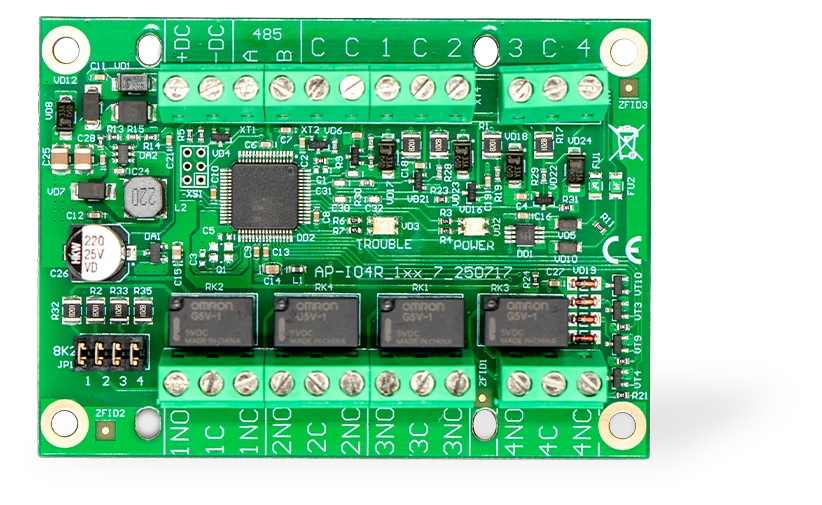

iO4R naudojamas pažangesniam vartų stebėjimui. Jis prideda stebimus apsaugos jutiklių Guard įėjimus ir leidžia įgaliotam specialistui laikinai apeiti jutiklio gedimą, kol bus atlikta techninė priežiūra. Protegus2 taip pat skaičiuoja pilnus vartų atidarymo ir uždarymo ciklus ir įspėja, kai reikia atlikti techninę priežiūrą. Tai padeda neplanuotus iškvietimus pakeisti suplanuotais aptarnavimo vizitais ir pasikartojančiomis priežiūros sutartimis.

1. Būtinos sąlygos¶

• Paruoštas GATOR LTE arba GATOR WiFi vartų valdiklis. Jungiant laidus maitinimas turi būti atjungtas.
• iO4R plėtiklio serijos numeris.
• Protegus2 įmonės arba montuotojo paskyra ir valdiklio IMEI / Unique ID.
• Vartų būsenos jutiklis prijungtas prie valdiklio vartų padėties įėjimo.
• Vartų apsaugos jutikliai prijungti per iO4R plėtiklį, jeigu jie bus stebimi arba laikinai apeinami Protegus2 programoje.

2. Laidų prijungimas¶

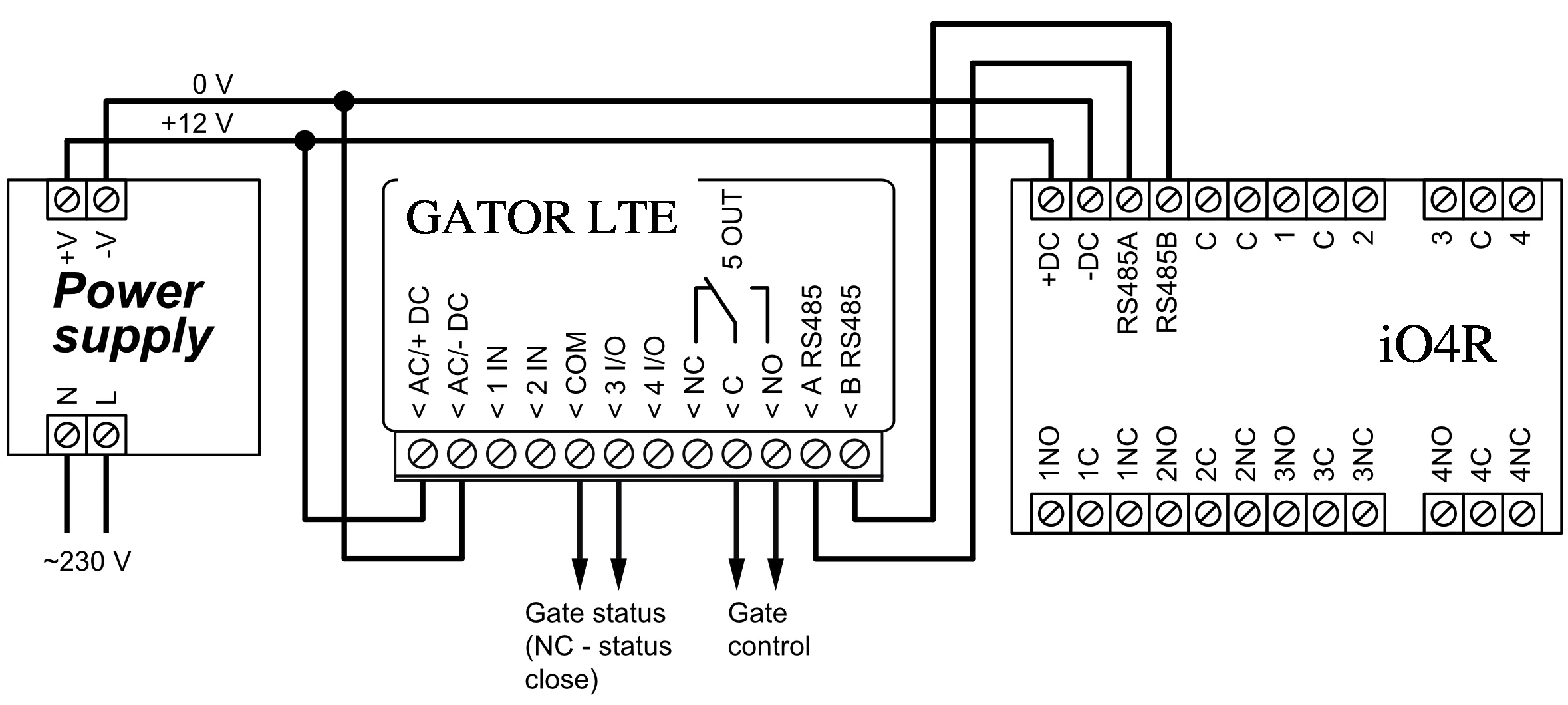

Prijunkite iO4R plėtiklį prie valdiklio RS485 magistralės ir maitinimo gnybtų, kaip parodyta žemiau.

Naudokite 3 I/O kaip vartų padėties įėjimą ciklų skaičiavimui. Ciklas skaičiuojamas tik tada, kai vartai pilnai atsidaro ir pilnai užsidaro.

3. Valdiklio ir iO4R pridėjimas Protegus2 programoje¶

Prisijunkite prie Protegus2 naudodami įmonės arba montuotojo paskyrą, tada pridėkite valdiklį.

1 žingsnis. Paspauskite Add new system.

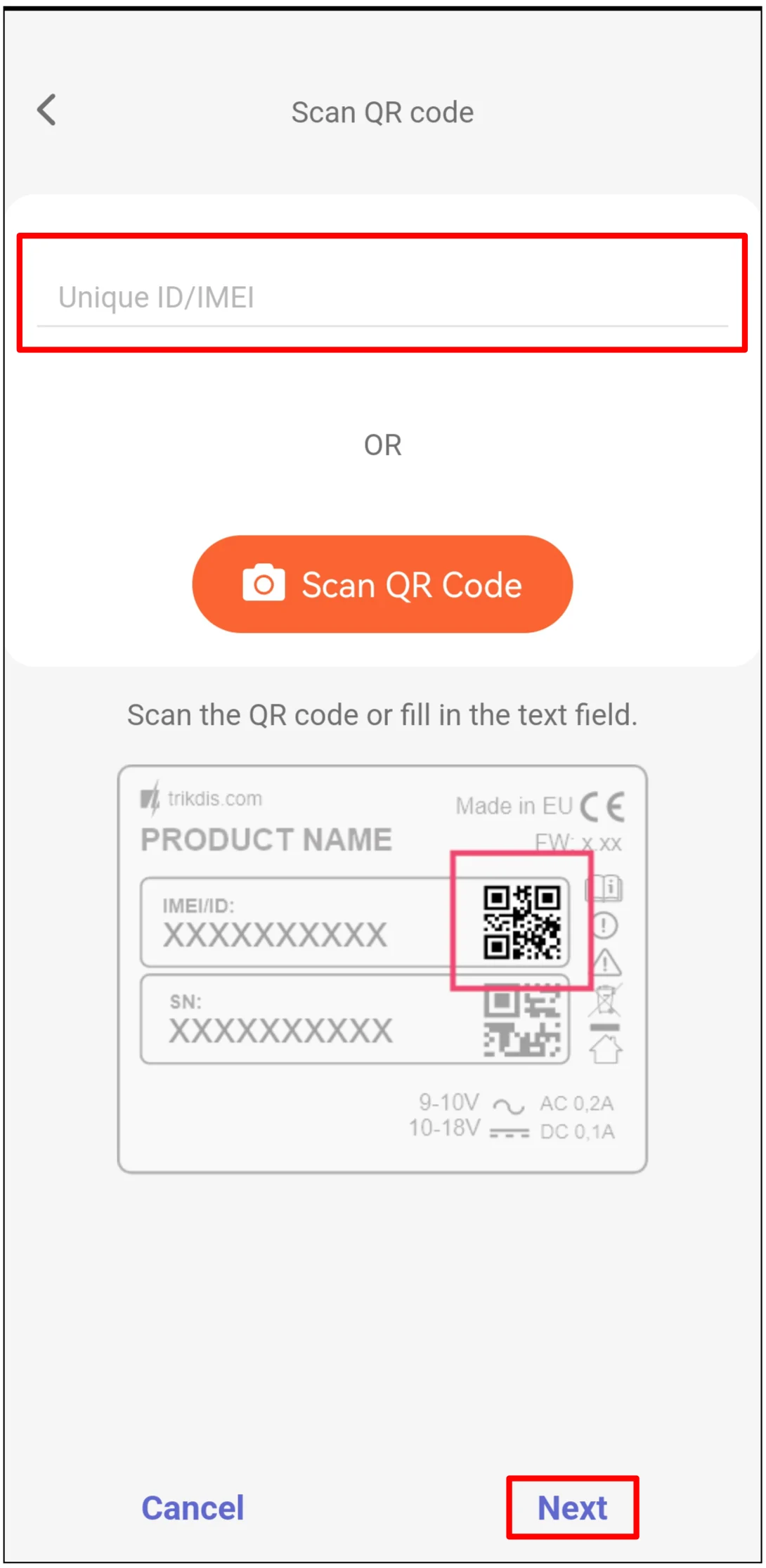

2 žingsnis. Įveskite valdiklio IMEI, tada paspauskite Next.

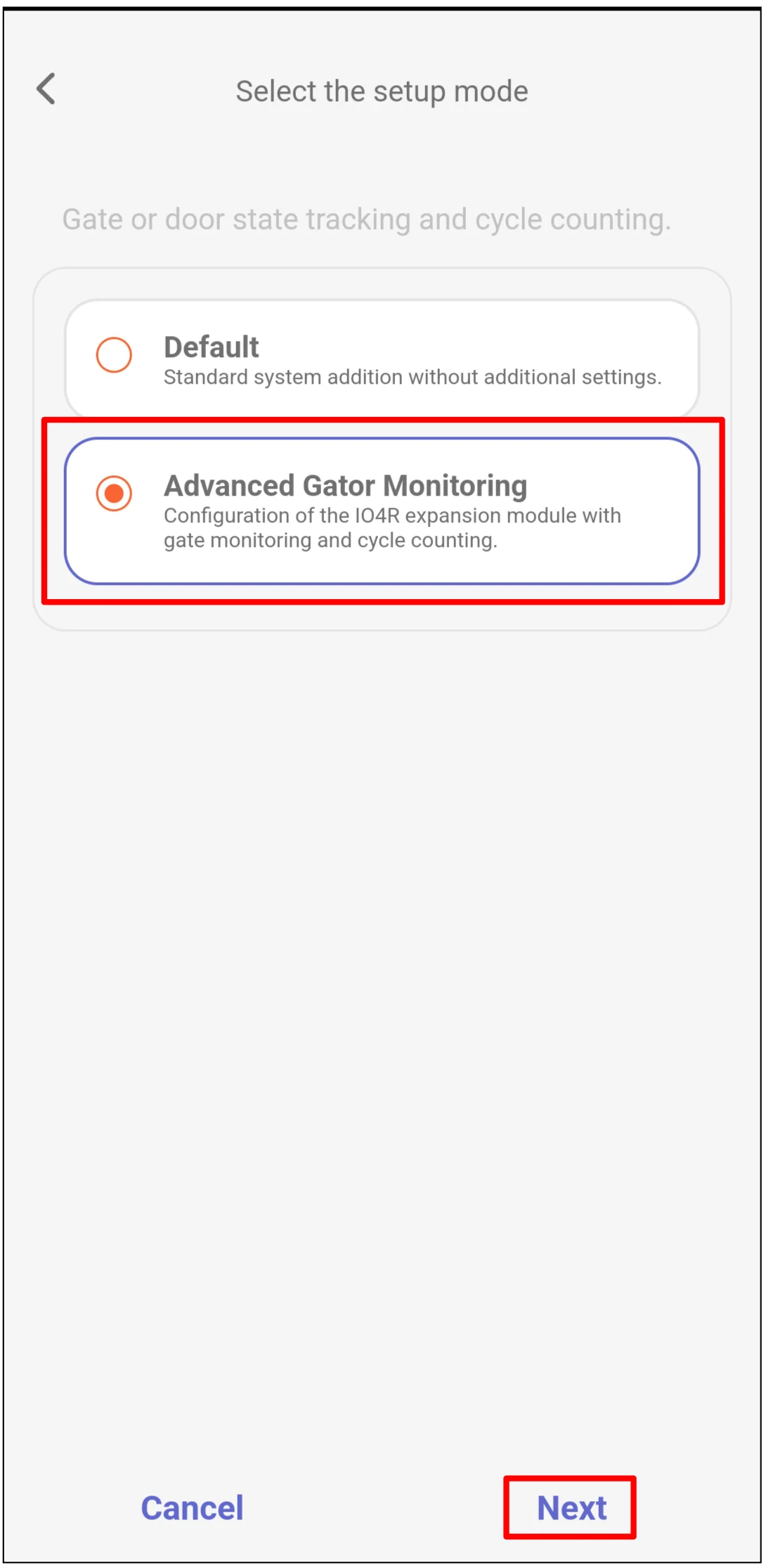

3 žingsnis. Pasirinkite Advanced Gator Monitoring, tada paspauskite Next.

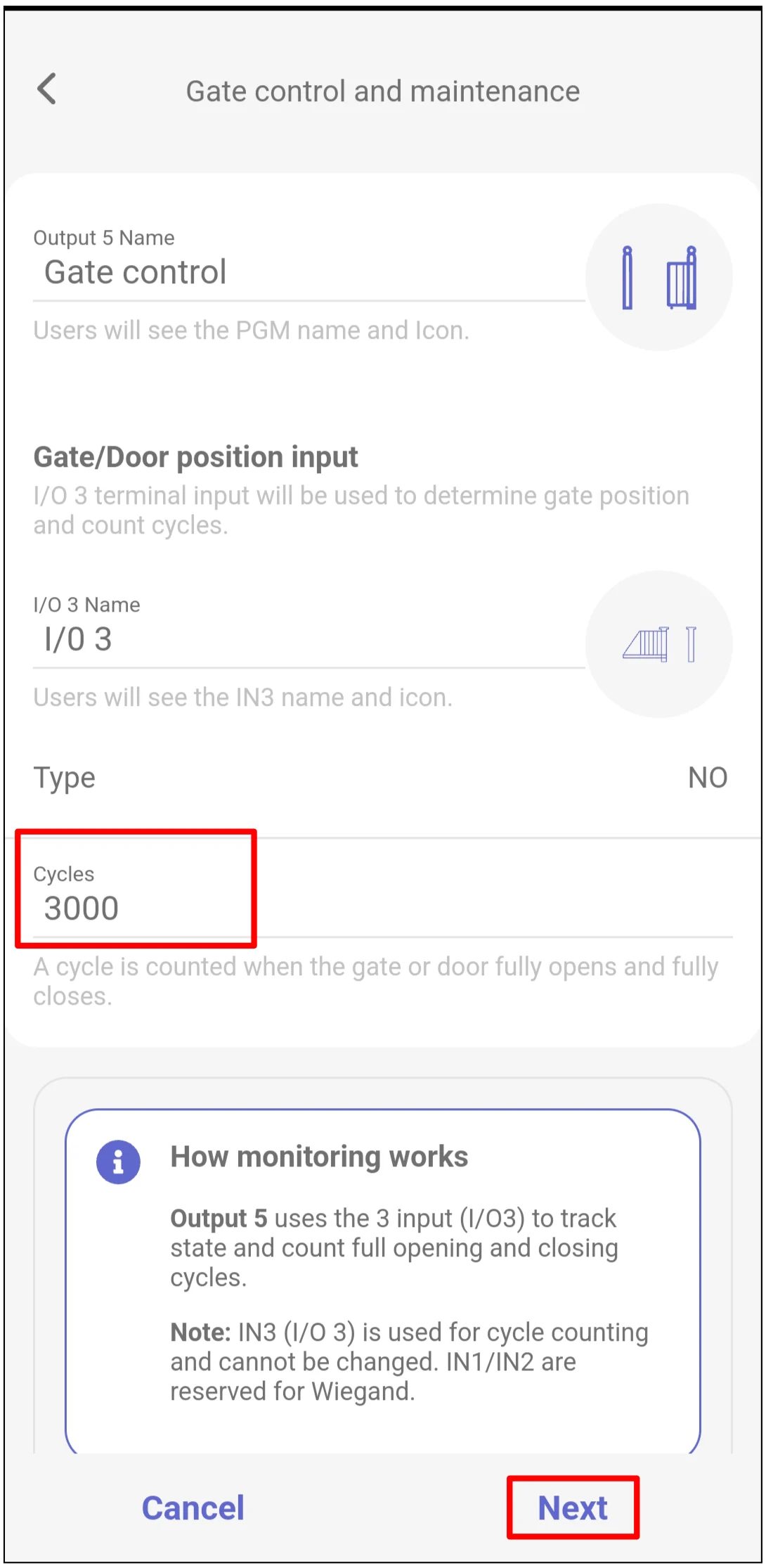

4 žingsnis. Nustatykite Cycles skaičių, po kurio bus reikalinga techninė priežiūra, tada paspauskite Next.

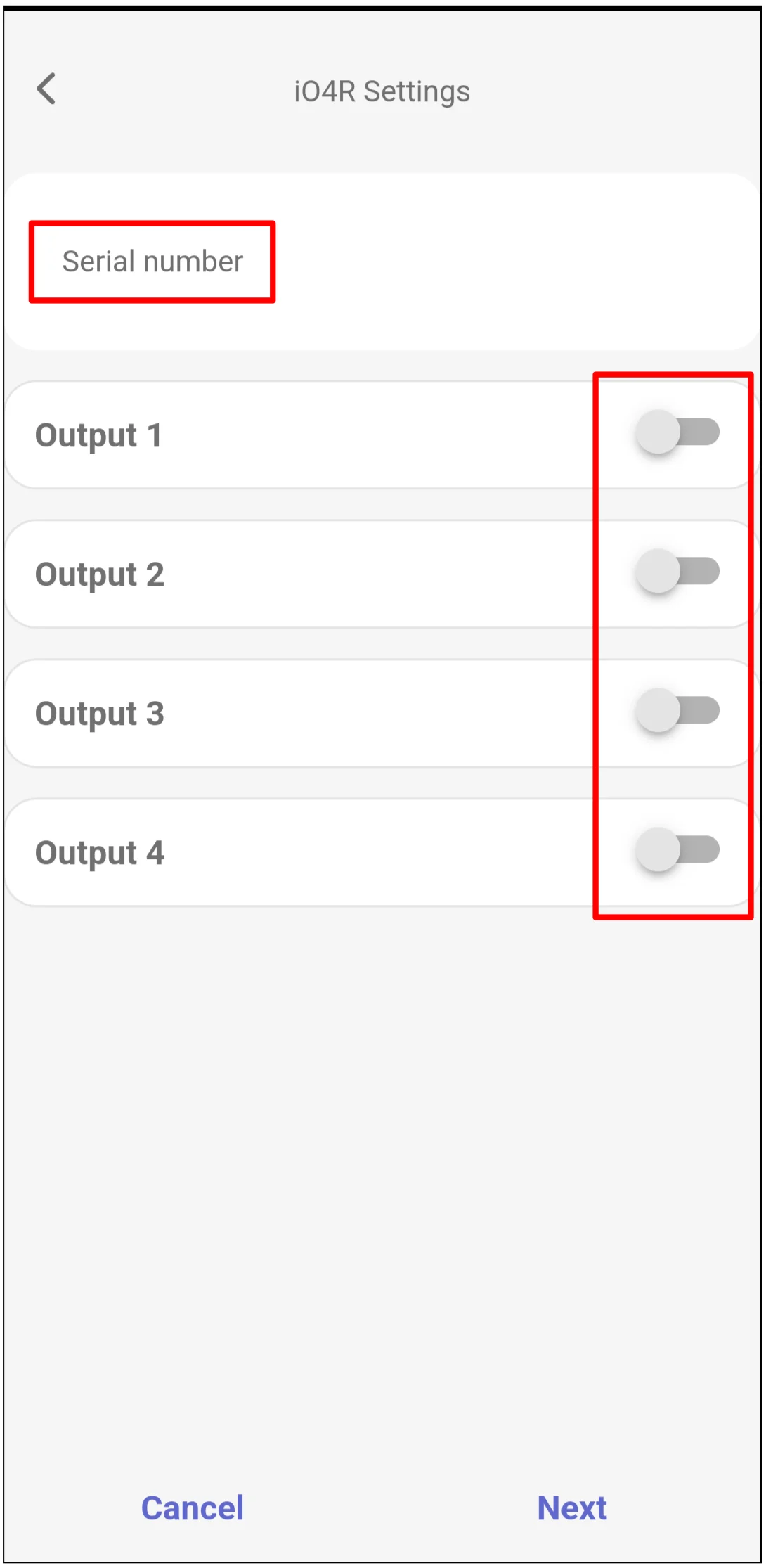

5 žingsnis. Įjunkite kiekvieną iO4R išėjimą, kuris prijungtas prie stebimo apsaugos jutiklio arba būsenos grandinės.

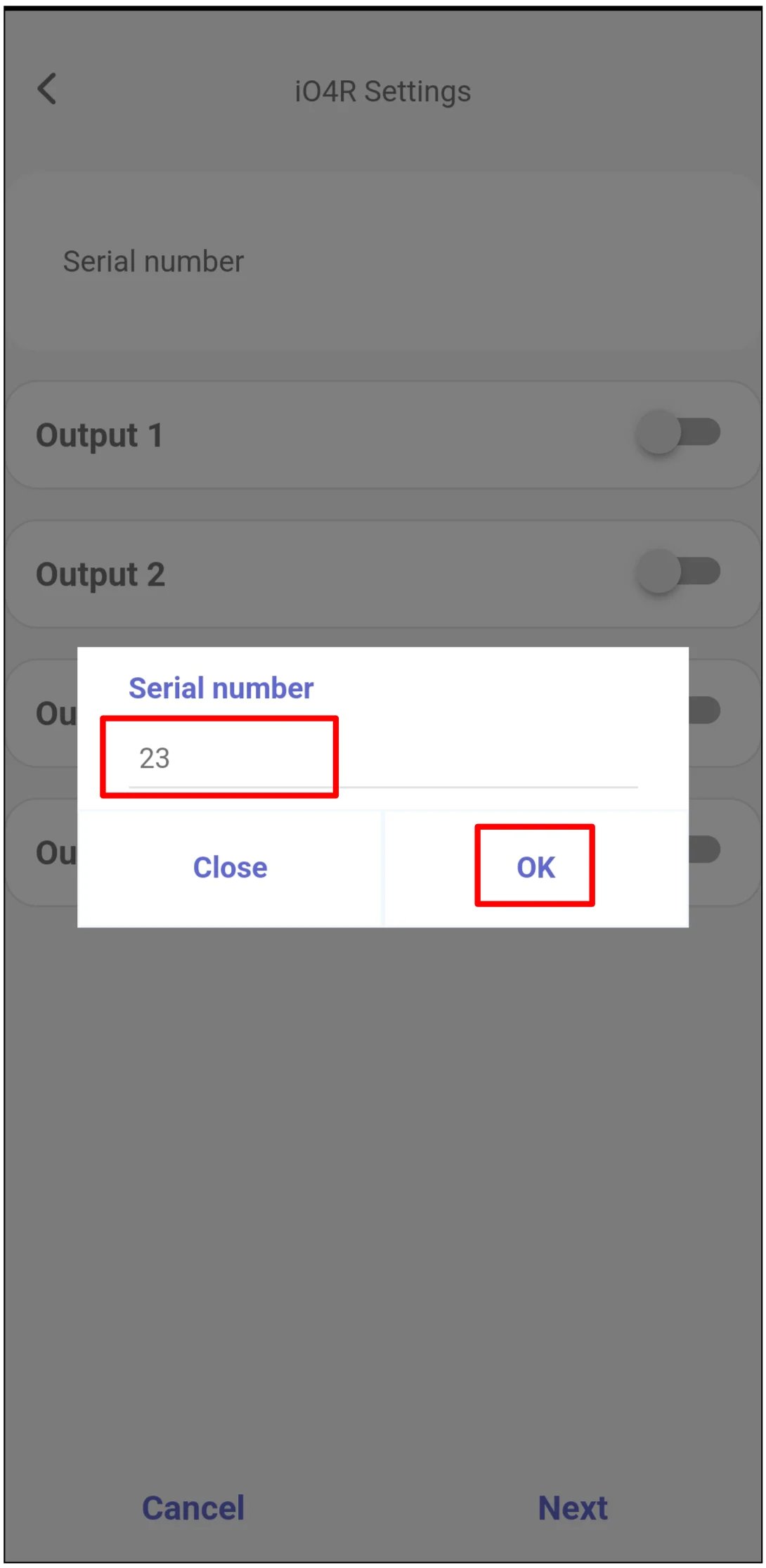

6 žingsnis. Įveskite iO4R Serial number, tada paspauskite OK.

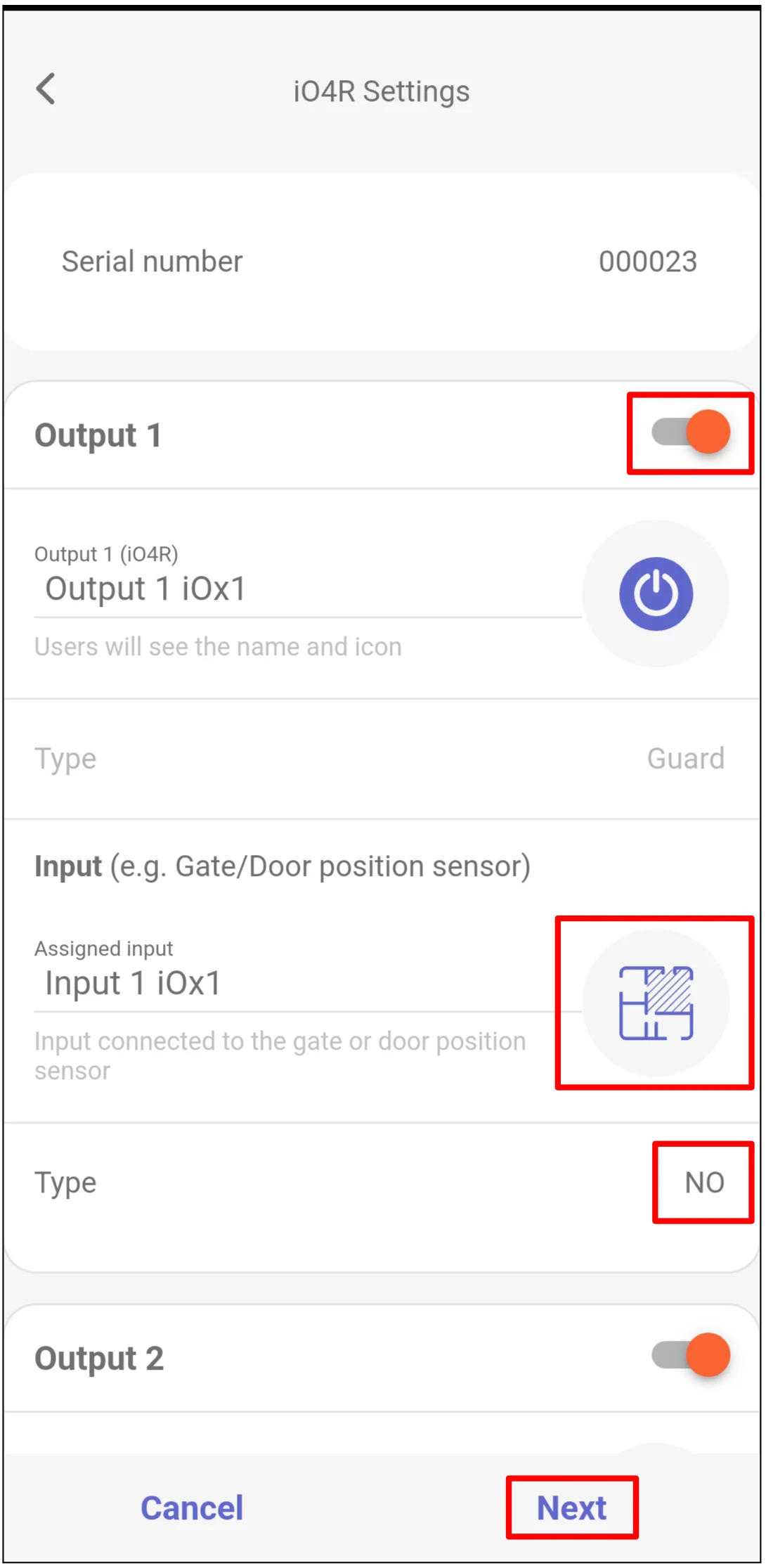

7 žingsnis. Kiekvienam įjungtam išėjimui nustatykite pavadinimą ir piktogramą, išėjimo Type palikite Guard, priskirkite atitinkamą iO4R įėjimą ir įėjimo Type nustatykite pagal laidų prijungimą. Pavyzdyje parodytas įėjimo tipas yra NO. Paspauskite Next.

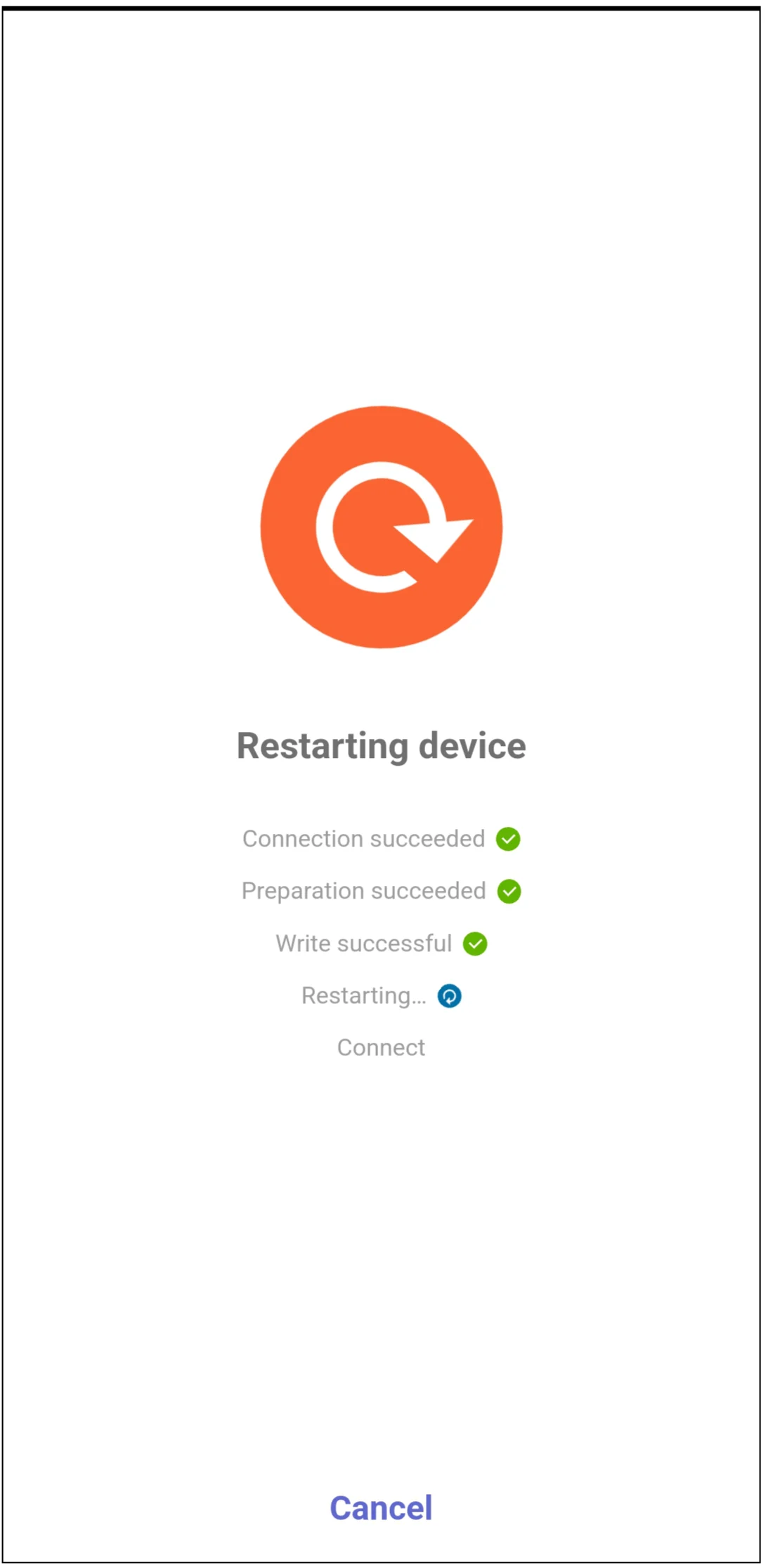

8 žingsnis. Palaukite, kol Protegus2 įrašys duomenis.

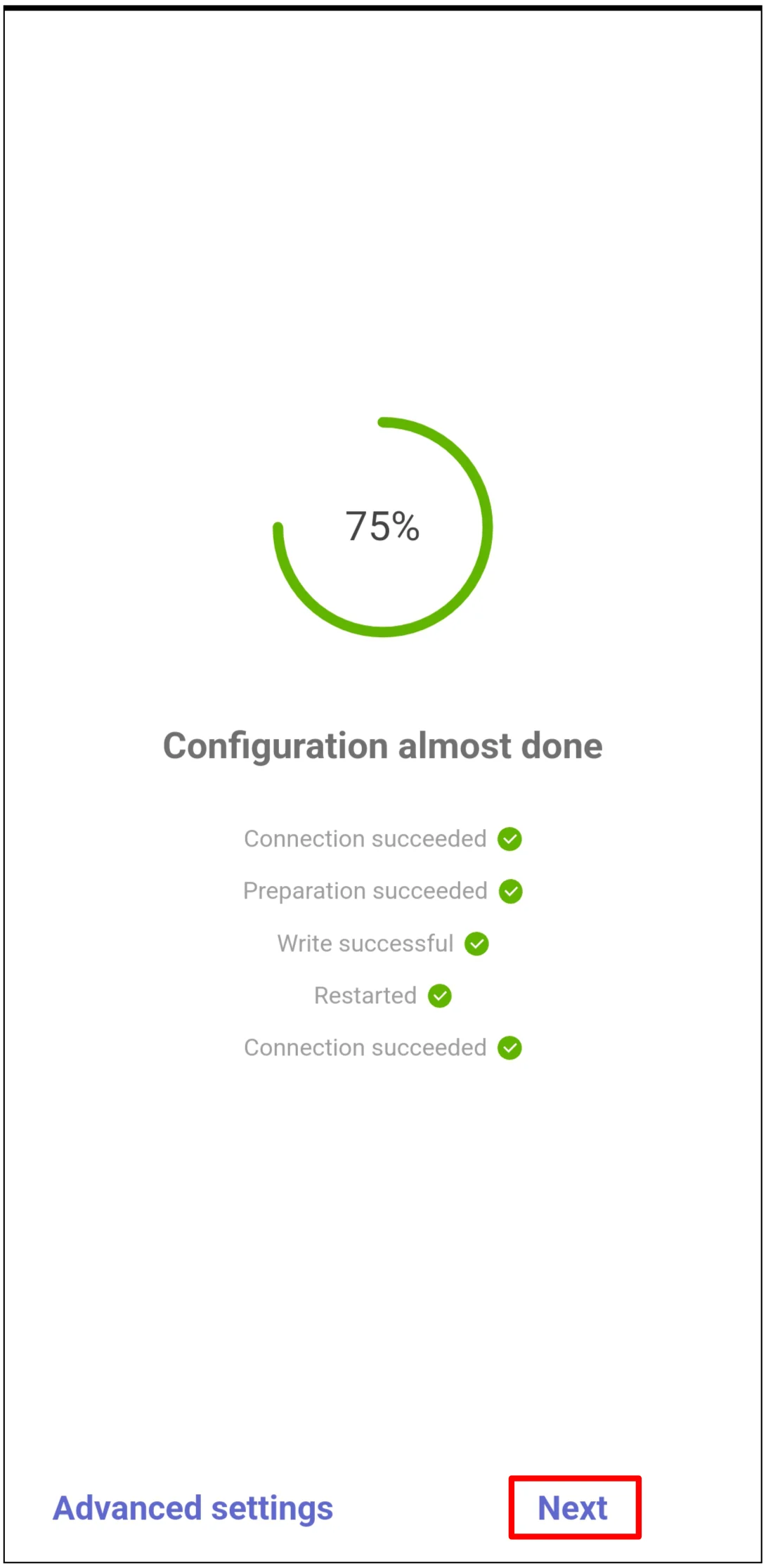

9 žingsnis. Paspauskite Next.

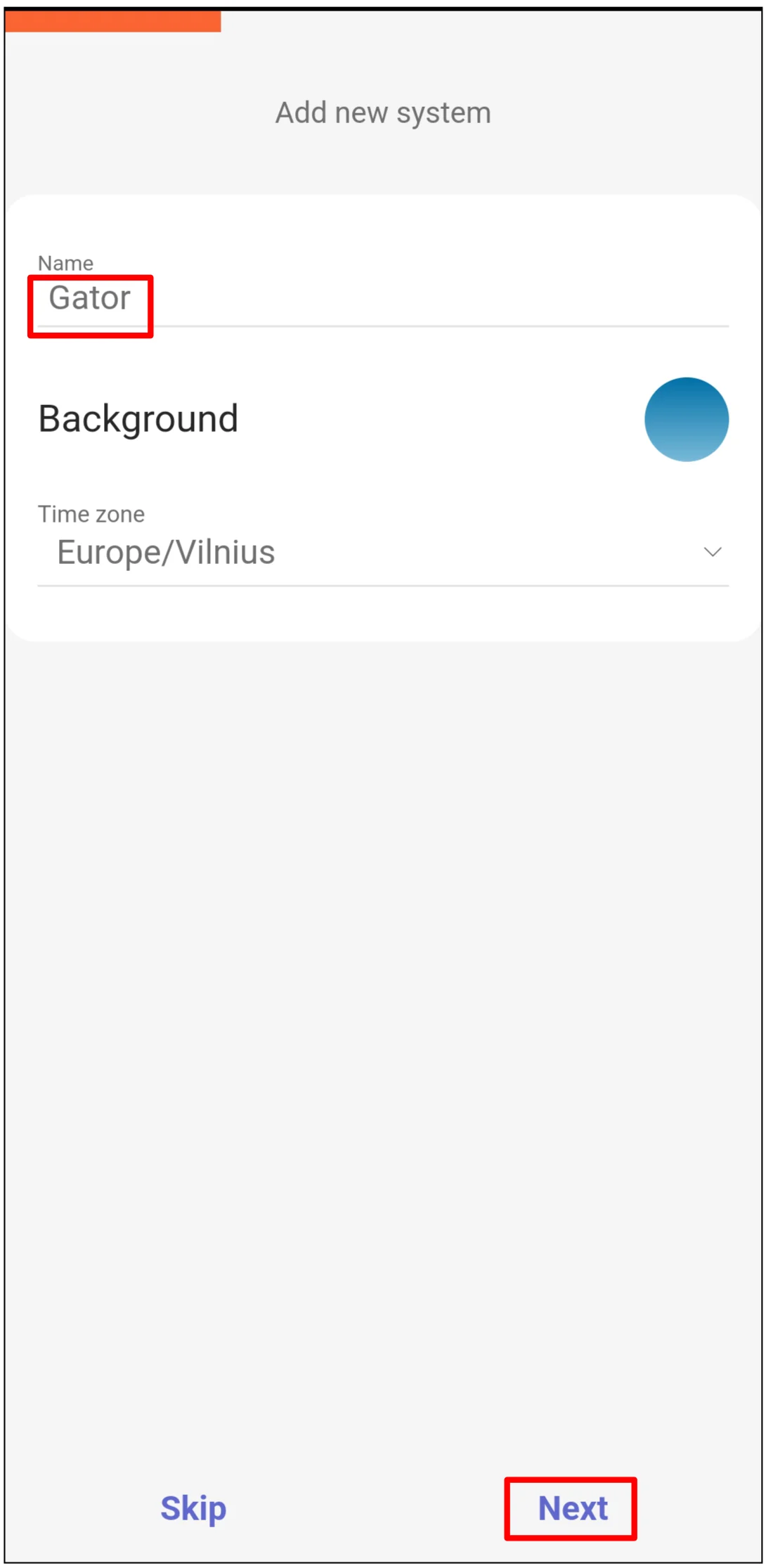

10 žingsnis. Įveskite sistemos Name, tada paspauskite Next.

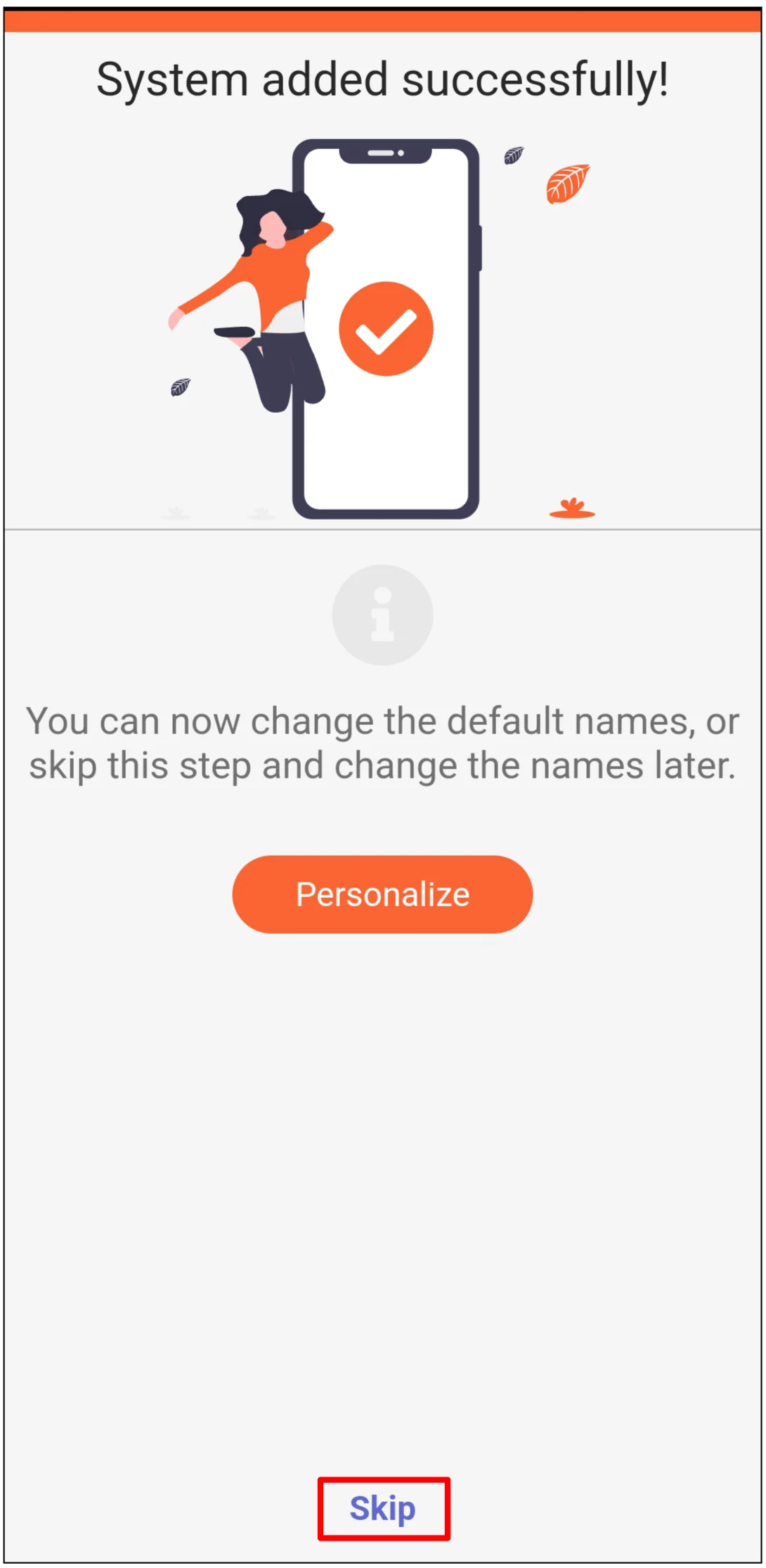

11 žingsnis. Paspauskite Skip, jeigu dabar nenorite pridėti vartotojų.

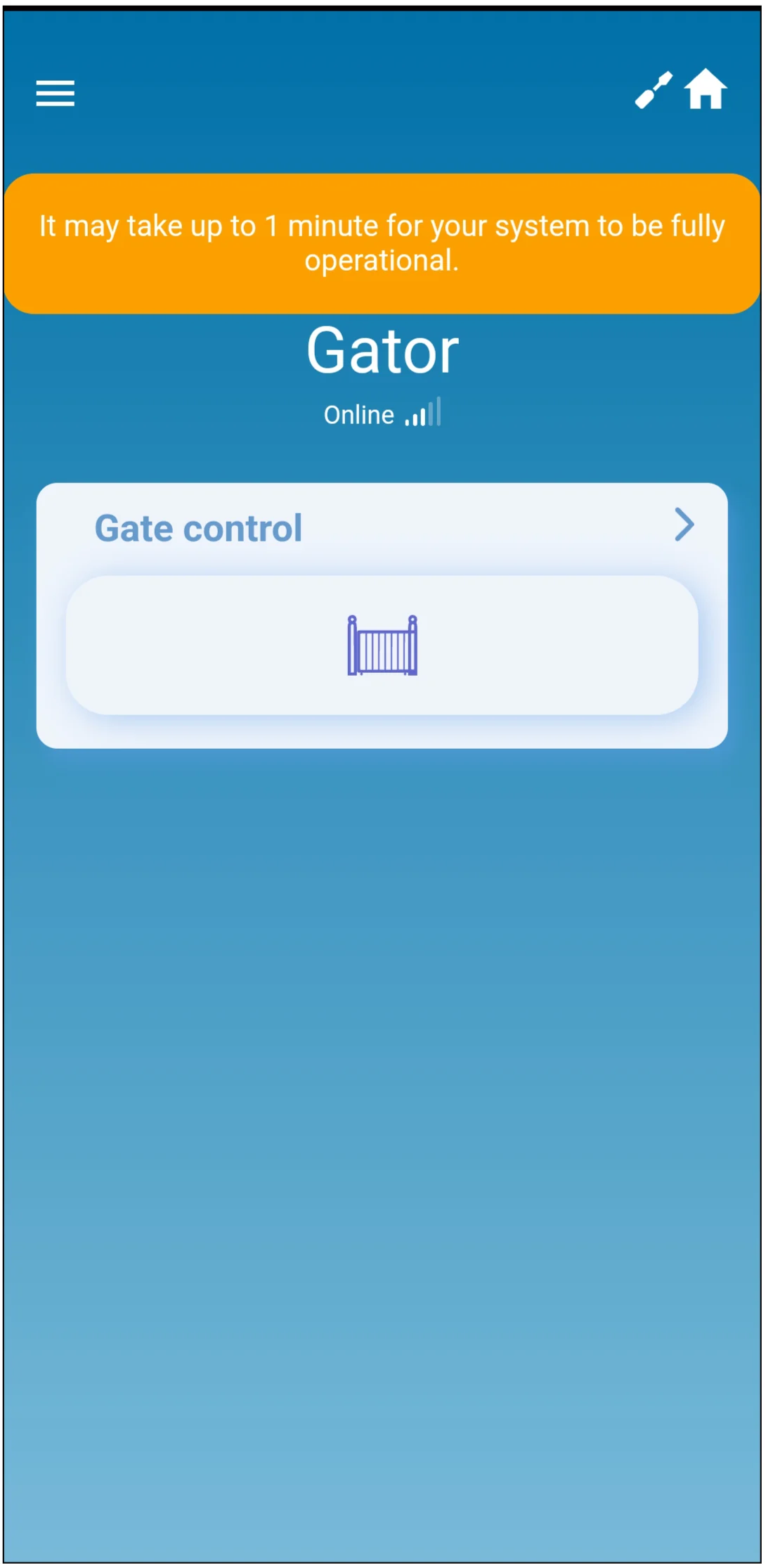

12 žingsnis. Palaukite apie 1 minutę, kol sąranka bus užbaigta.

4. Sistemos perdavimas vartotojui¶

Baigę sąranką, perduokite sistemą vartotojo Protegus2 paskyrai.

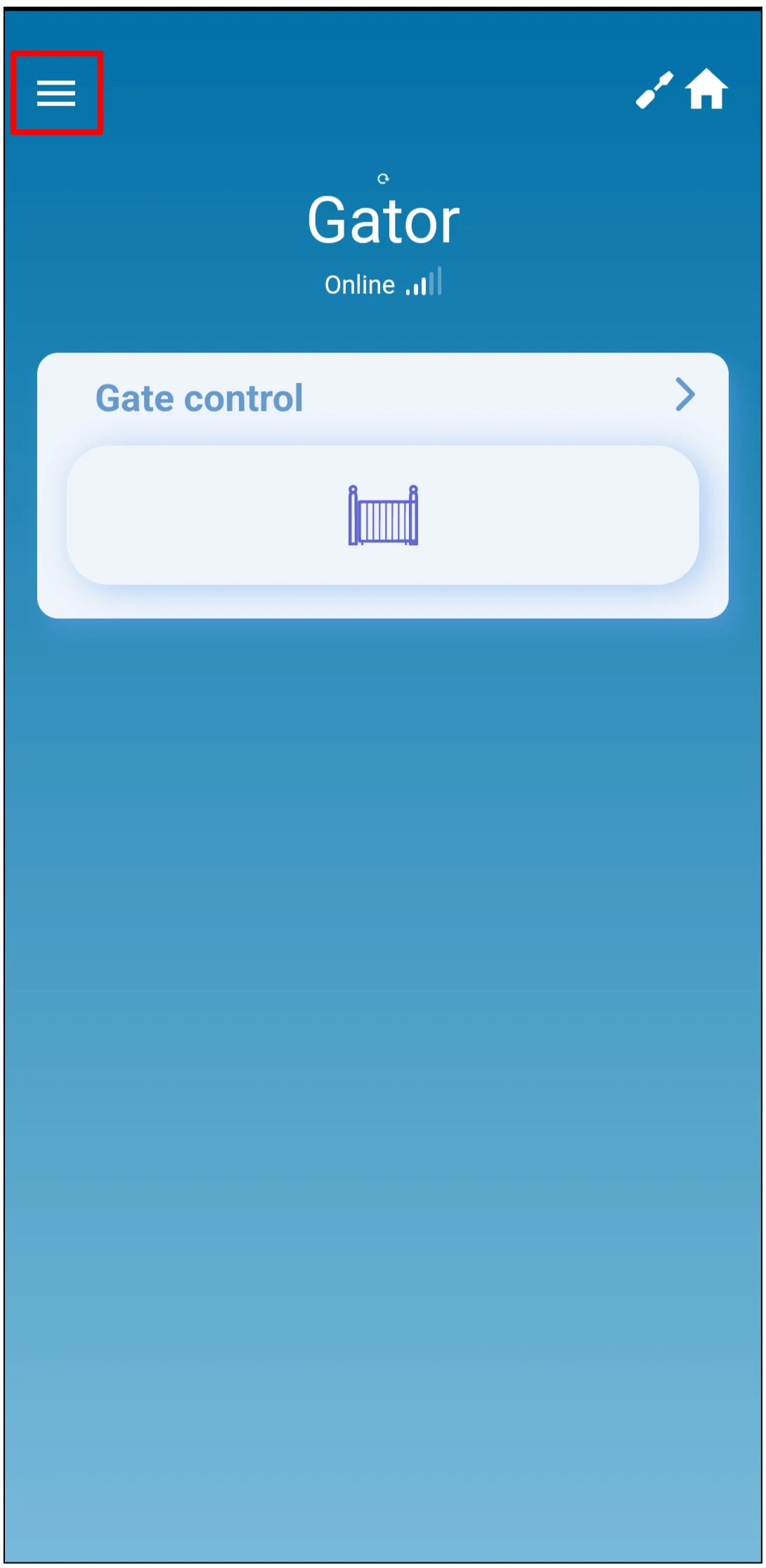

13 žingsnis. Paspauskite Menu.

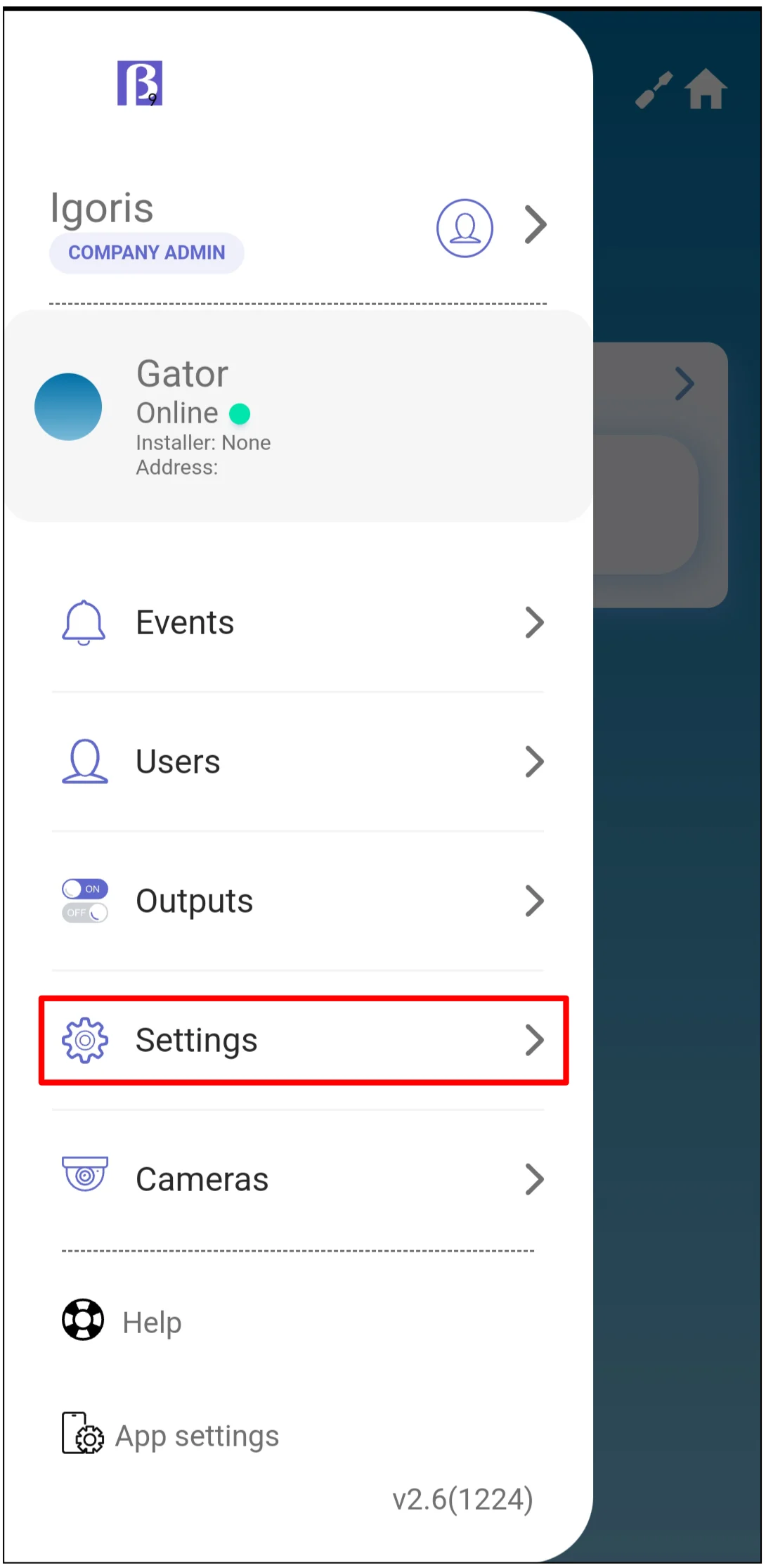

14 žingsnis. Paspauskite Settings.

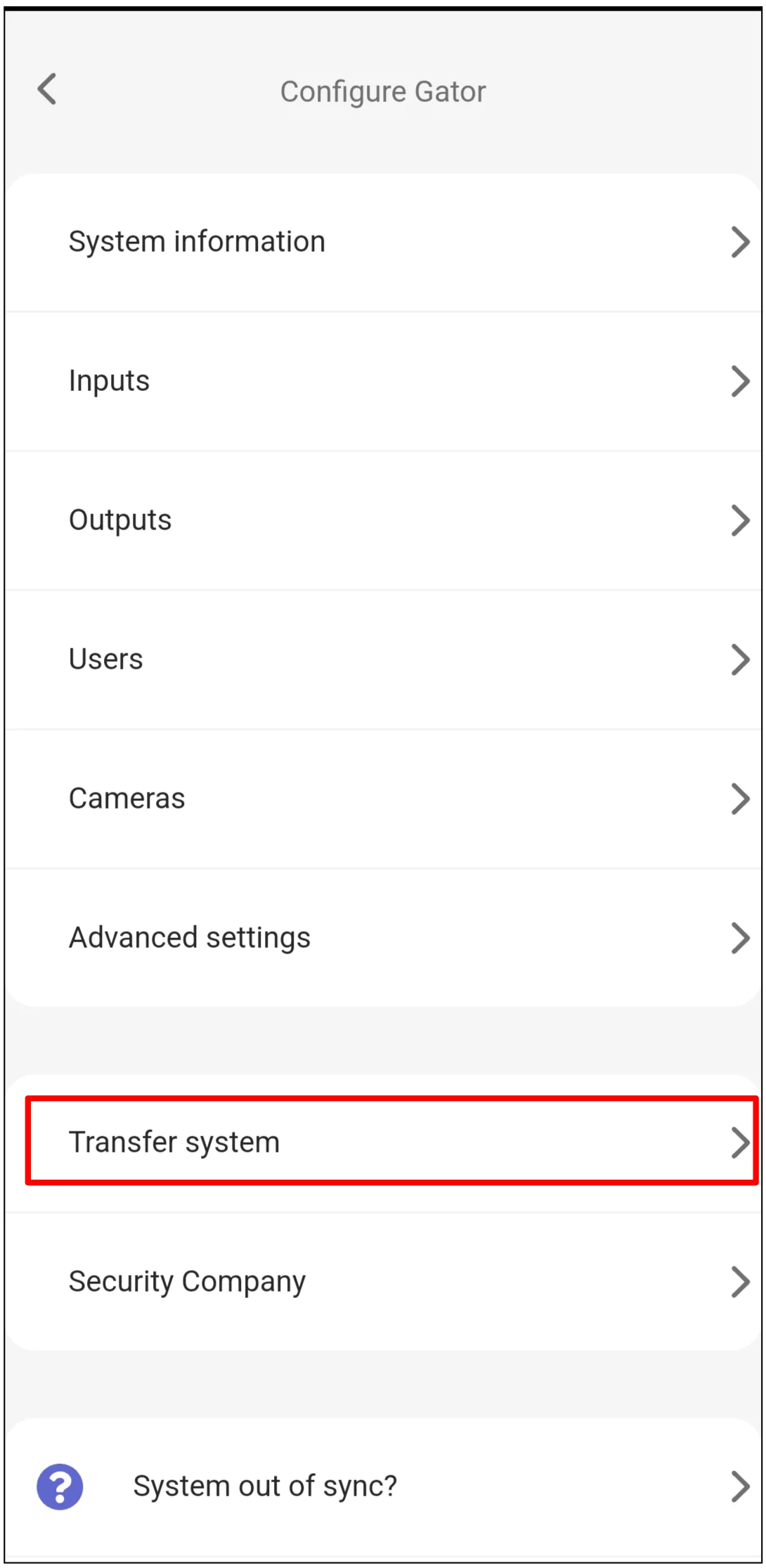

15 žingsnis. Paspauskite Transfer system.

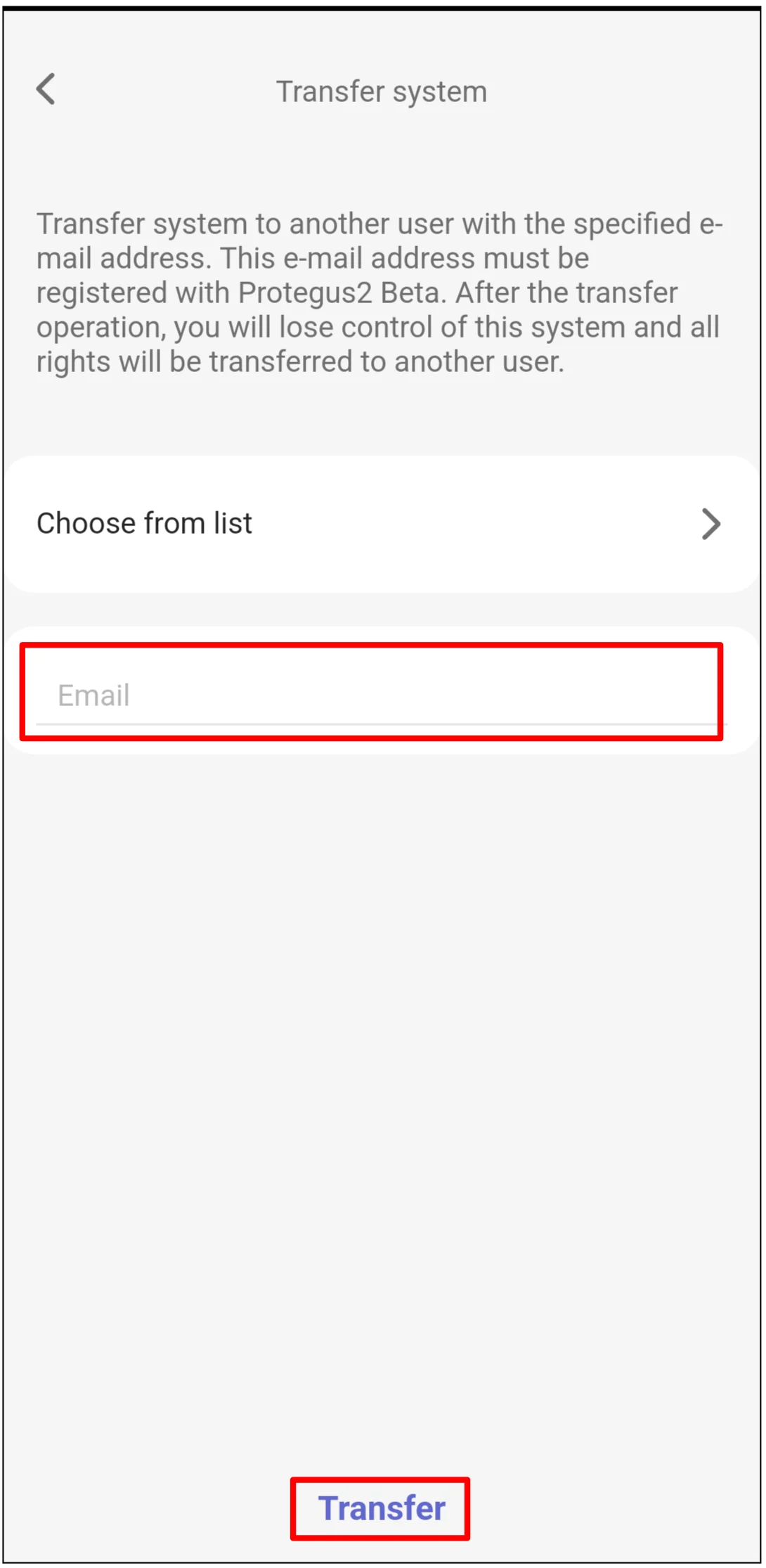

16 žingsnis. Įveskite vartotojo el. pašto adresą, tada paspauskite Transfer.

5. Vartų stebėjimo ir valdymo patikra¶

Po perdavimo vartotojas turi prisijungti prie Protegus2 naudodamas savo paskyrą.

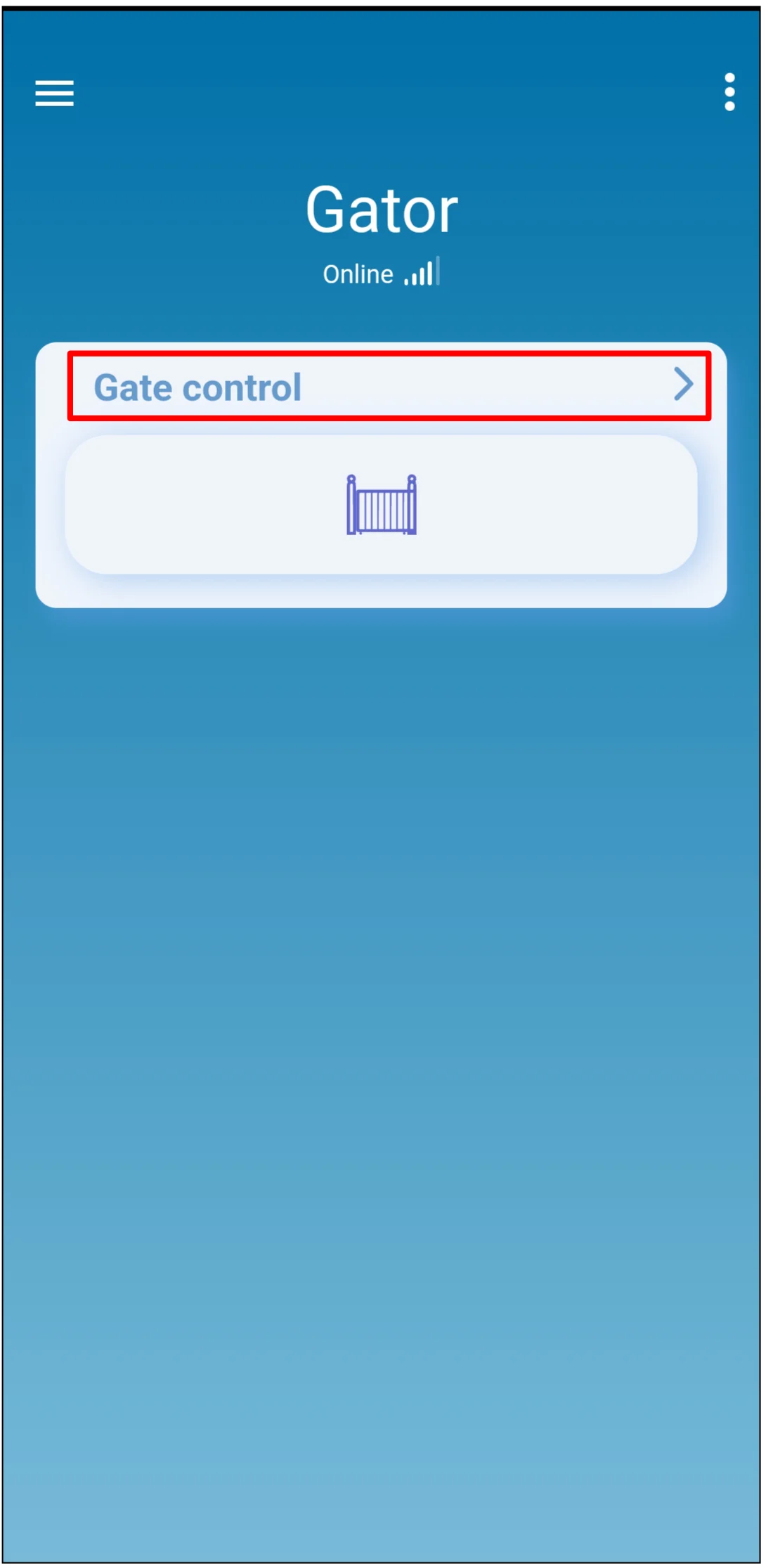

17 žingsnis. Paspauskite Gate control, kad matytumėte vartų ciklų skaitiklį.

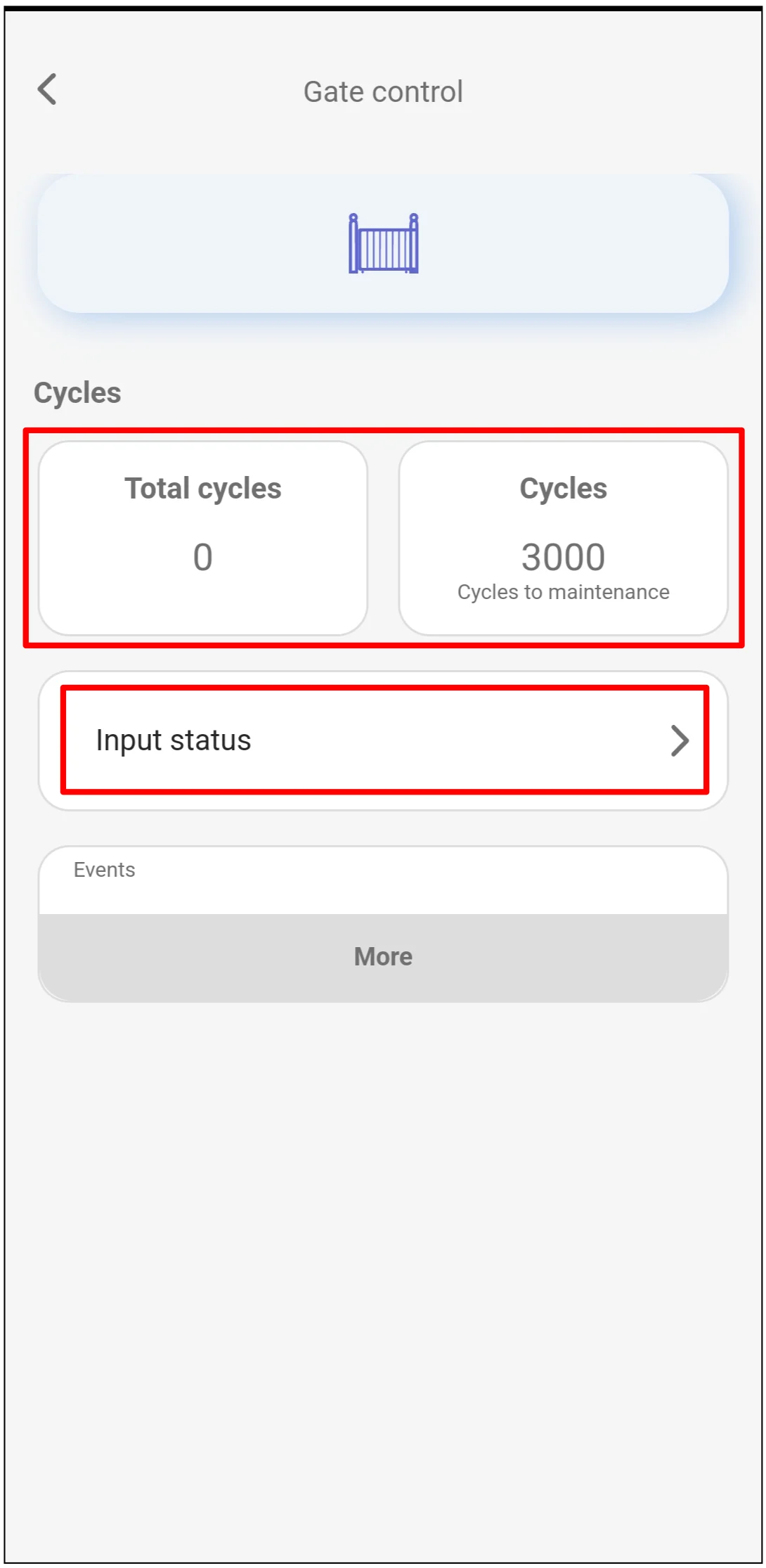

18 žingsnis. Peržiūrėkite Total cycles ir Cycles to maintenance. Jei įgaliotas montuotojas turi patikrinti apsaugos jutiklių būseną, paspauskite Input status.

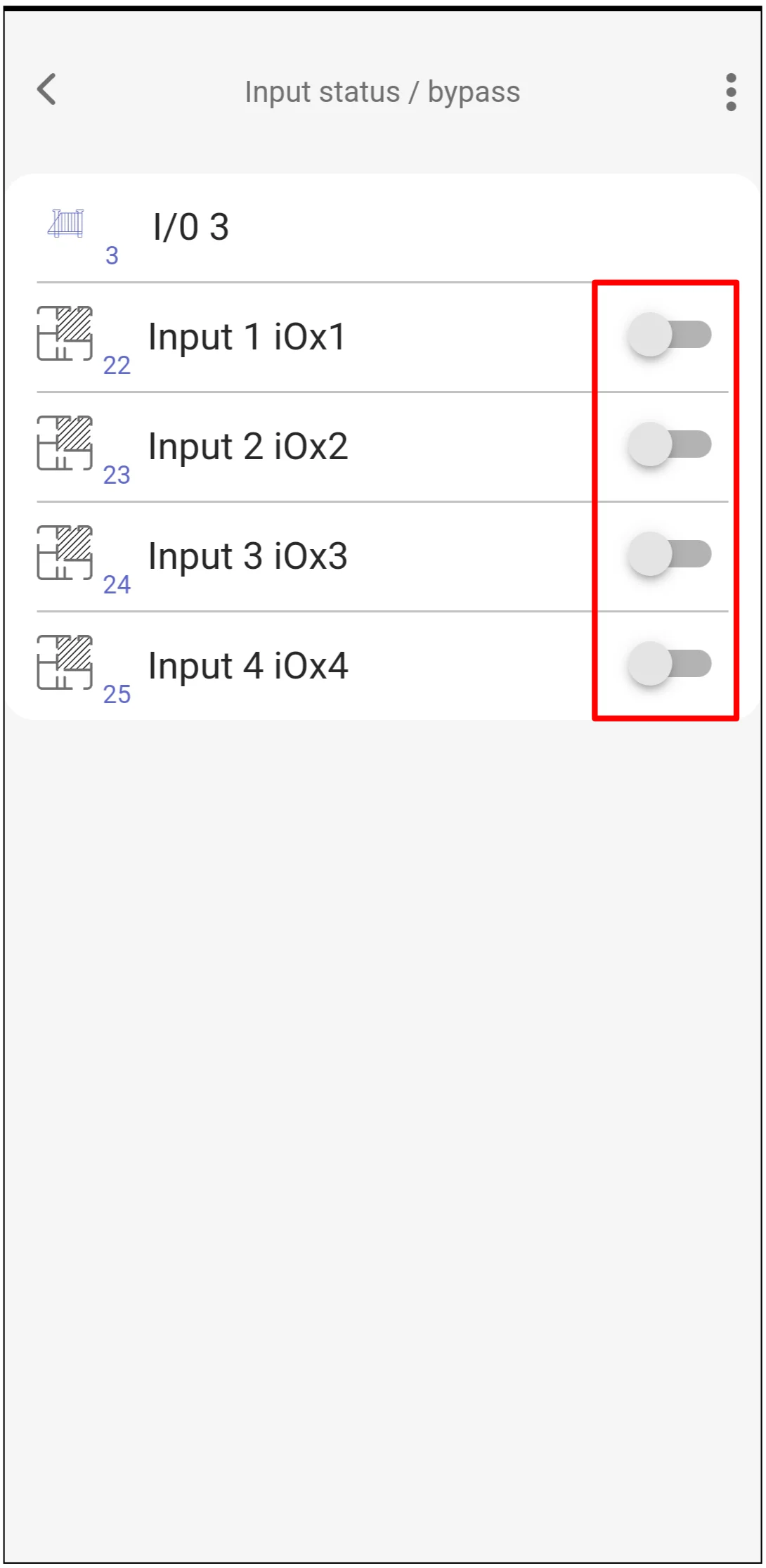

19 žingsnis. Input status / bypass naudokite tik tada, kai apsaugos jutiklis patikrintas ir apėjimas reikalingas laikinai.

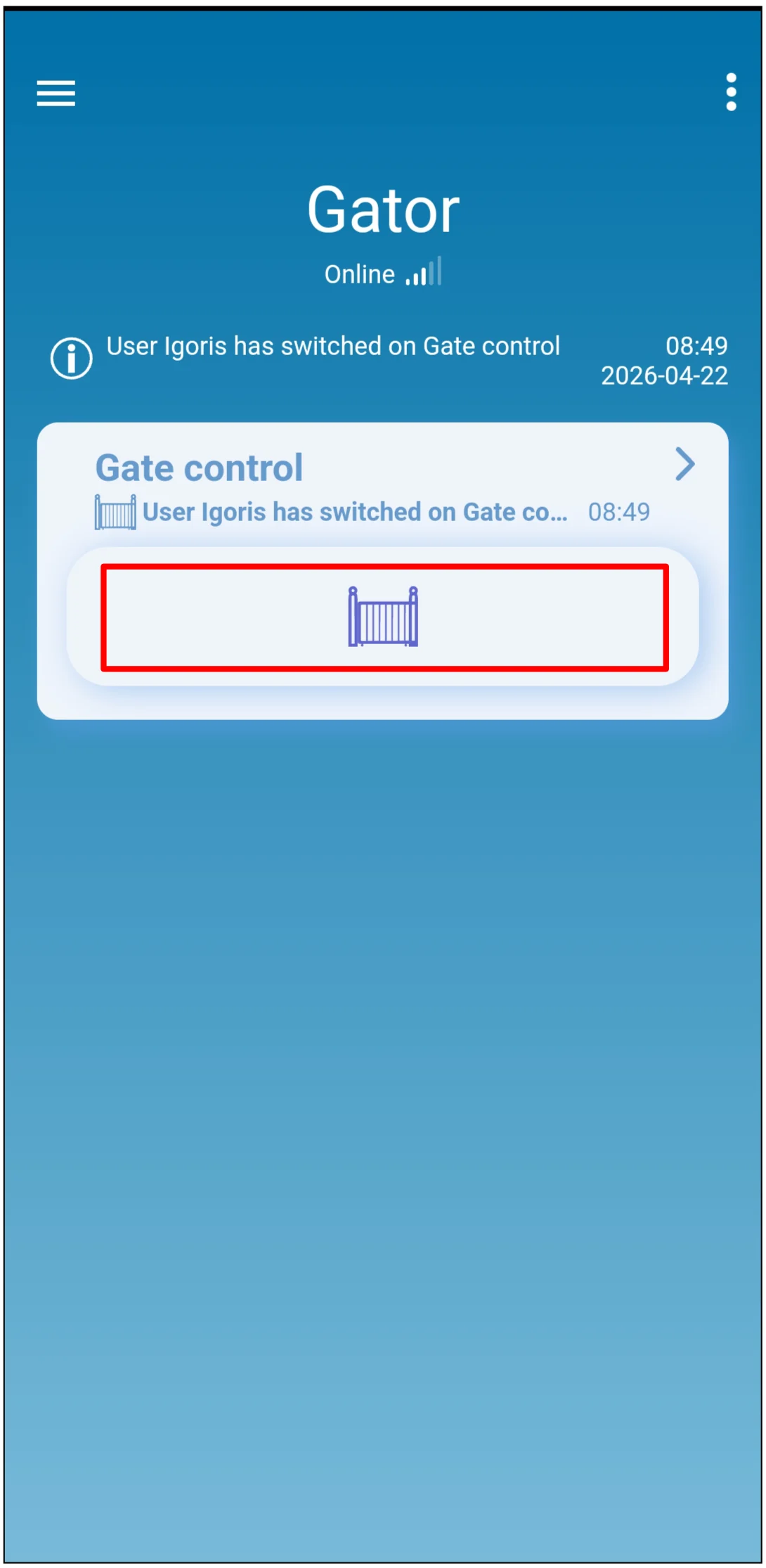

20 žingsnis. Paspauskite vartų valdymo piktogramą, kad atidarytumėte vartus.

6. Sistemos patikra¶

1. Pilnai atidarykite ir uždarykite vartus, tada patikrinkite, ar ciklų skaitiklis pasikeičia kaip tikėtasi.
2. Suaktyvinkite kiekvieną stebimą iO4R įėjimą ir patikrinkite, ar įėjimo būsena pasikeičia Protegus2 programoje.
3. Patikrinkite vartų valdymo piktogramą ir įsitikinkite, kad vartų automatika reaguoja tinkamai.
