RL14 IP/SMS Imtuvas¶

1. Saugos reikalavimai¶

IP/SMS imtuvas RL14 – elektros įrenginys, todėl jį įrengti gali kvalifikuoti specialistai, vadovaudamiesi šia instrukcija ir elektros įrenginių įrengimo taisyklėmis (http://www3.lrs.lt/pls/inter3/dokpaieska.showdoc_l?p_id=418124&p_query=&p_tr2=2).

IP/SMS imtuvas RL14 turi būti eksploatuojamas, vadovaujantis šia instrukcija ir saugos eksploatuojant elektros įrenginius taisyklėmis (http://www3.lrs.lt/pls/inter3/dokpaieska.showdoc_l?p_id=368840&p_tr2=2).

2. Imtuvo paskirtis¶

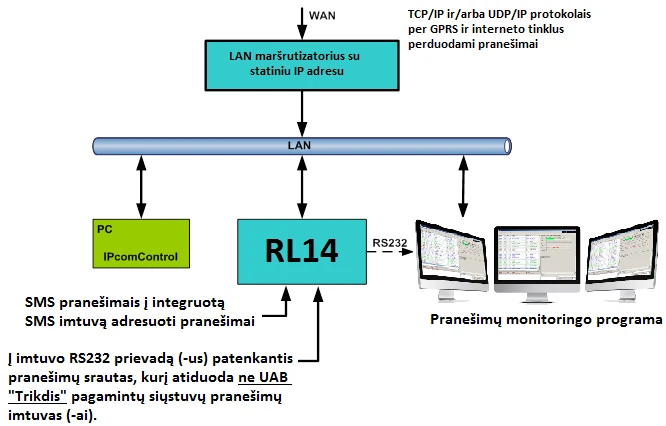

IP/SMS imtuvas RL14 naudojamas centralizuoto stebėjimo pultuose. Jis yra skirtas priimti TRIKDIS perdavimo modulių pranešimus, siunčiamus TCP/UDP protokolais ir (arba) SMS žinutėmis.

Apdorotus pranešimus imtuvas per LAN tinklą arba RS232 prievadą(-us) perduoda į pranešimų stebėjimo programą.

3. Imtuvo veikimas¶

Imtuve integruotas pramoninis kompiuteris, veikiantis OS Linux aplinkoje, su įdiegta IPcom v4 programa. Programa IPcom v4 skirta apdoroti per 1) imtuvo tinklo plokštę, 2) integruotą SMS imtuvą ir 3) imtuvo RS232 įvadus patenkantį pranešimų srautą.

Imtuvo tinklo plokštė priima TCP/UDP protokolais siunčiamus perdavimo modulių pranešimus. SMS imtuvas priima SMS žinutėmis siunčiamus pranešimus Contact ID kodais. Per RS232 prievadus priimami Surgard MRL2-DG protokolu Contact ID kodais perduodami pranešimai.

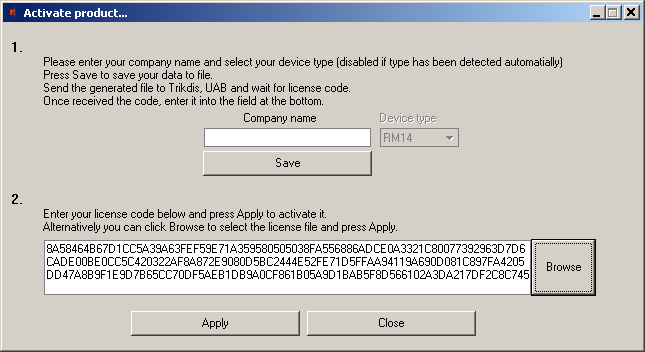

Imtuvo veikimo galimybės nustatomos licencijoje, kuri įtakoja įdiegtos programos IPcom v4 veikimo parametrus. Imtuvo veikimo parametrai nustatomi konfigūruojant imtuvą programa IPcomControl v4, kuri diegiama į tame pat tinkle OS MS Windows aplinkoje veikiantį kompiuterį.

Pranešimų priėmimui numatyti keli programiniai priėmimo kanalai, kurių veikimo parametrai ir reikiami fiziniai priėmimo įrenginiai nustatomi konfigūruojant imtuvą. Priimtas pranešimų srautas nukreipiamas į programinį(-ius) pranešimų išvedimo kanalą(-us) (išėjimus), per kuriuos pranešimai perduodami į stebėjimo programą. Išvedimo kanalų veikimo parametrai ir reikiami fiziniai išėjimai nustatomi konfigūruojant imtuvą.

Pranešimų priėmimas:

4. Imtuvo techniniai parametrai¶

5. Imtuvo komplektas¶

• IP/SMS imtuvas RL14 1 vnt.

• 2,5 m ilgio GSM antena su magnetiniu padu 1 vnt.

• 1,5 m ilgio maitinimo kabelis 1 vnt.

• 1,8 m ilgio „Null Modem“ tipo COM kabelis (lizdas/lizdas (f/f)) 1 vnt.

• 5 m LAN kabelis 1 vnt.

• CD diskas su programa IPcomControl v4 ir naudojimo instrukcija 1 vnt.

6. Imtuvo elementai¶

7. Vaizdas iš priekio ir šviesinė indikacija.¶

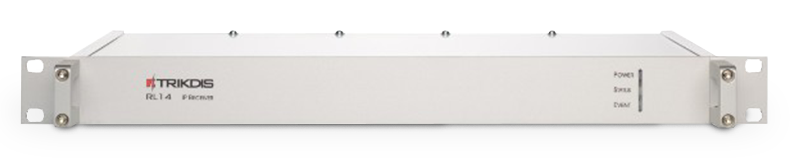

Imtuvo vaizdas iš priekio

Šviesinė indikacija

8. Vaizdas iš galo ir galinio skydo elementai.¶

Imtuvo vaizdas iš galo

Elementas	Paskirtis
LAN	Tinklo plokštės RJ45 jungtis.
COM1	1-asis nuoseklusis RS232 prievadas, nustatomas kaip duomenų įvadas arba išvadas (kištukinė DB9 jungtis (angl. male connection)).
COM2	2-asis nuoseklusis RS232 prievadas, nustatomas kaip duomenų įvadas arba išvadas (kištukinė DB9 jungtis (angl. male connection)).
COM3	3-asis nuoseklusis RS232 prievadas, nustatomas kaip duomenų įvadas arba išvadas (kištukinė DB9 jungtis (angl. male connection)).
Reset	Mygtukas, kurį palaikius nuspaustu ilgiau nei 5 sekundes, atkuriami imtuvo tinklo plokštės pirminiai (gamyklos nustatyti) interneto adresai.
Antenna	Integruoto SMS imtuvo lizdinė (angl. female) SMA tipo GSM antenos jungtis.
HDMI	Monitoriaus HDMI jungtis.
USB	USB jungtis.
	Imtuvo įžeminimo grandinės jungtis.
- BAT +	Rezervinio maitinimo 12 V akumuliatoriaus jungtis. /​ Kai imtuvas maitinimas iš kintamos srovės tinklo, akumuliatoriaus įkrova kontroliuojama. Akumuliatoriaus krovimo srovė iki 900 mA.
100-240 VAC	Maitinimo kabelio jungtis ir jungiklis O/​I.

Galinio skydo elementai

9. Imtuvo paruošimas darbui¶

9.1 Ruošiant imtuvą darbui, imtuvo maitinimas privalo būti išjungtas, t. y. 1) imtuvo maitinimo kabelis atjungtas nuo tinklo ir 2) ištraukta imtuvo rezervinio maitinimo „BAT“ jungtis, prie kurios prijungta rezervinio maitinimo grandinė.¶

Pastaba: Išjungus imtuvo maitinimą, jis pilnai nustos veikti tik po kelių minučių!

9.2 Jei iš UAB „Trikdis“ pranešimų perdavimo modulių pranešimus ketinate priimti SMS kanalu, privalote į imtuvą integruoto SMS imtuvo SIM kortelės lizdą įstatyti jau tinkle priregistruotą pasirinkto ryšio tiekėjo standartinio dydžio SIM kortelę.¶

9.3 Kad į integruotą SMS imtuvą įstatytumėte SIM kortelę, išsukę tvirtinimo varžtus, nuimkite imtuvo viršutinį dangtį. Į integruoto SMS imtuvo SIM kortelės lizdą įstatykite SIM kortelę (žr. paveikslą). Prisukite viršutinį dangtį atgal.¶

Imtuvo vaizdas nuėmus viršutinį dangtį

9.4 Pritvirtinkite imtuvą 19” serverių spintoje.¶

9.5 Prisukite GSM anteną.¶

9.6 Paruoškite darbui kompiuterių tinklą (LAN), atsižvelgdami į pateiktą principinę schemą.¶

9.7 Įdiekite programą IPcomControl v4 (žr. „Imtuvo konfigūravimas“).¶

9.8 Pakeiskite kompiuterio kuriuo konfigūruosite imtuvą RL14, internetinį adresą į imtuvo gamintojo reikalaujamą (žr. sk. „Imtuvo konfigūravimas“ A punktą).¶

9.9 LAN kabeliu sujunkite imtuvą RL14 su kompiuteriu, kuriuo konfigūruosite imtuvo parametrus.¶

9.10 Į imtuvo 110-240 V maitinimo iš kintamos srovės tinklo lizdą įstatykite maitinimo kabelio jungtį, o kabelio kištuką įstatykite į kintamos srovės tinklo lizdą.¶

9.11 Įjunkite imtuvo maitinimą, t. y. maitinimo jungiklį O/I perjunkite į padėtį „I“. Maitinimą žymės mėlynai šviečiantis diodas „Power“. Pasigirdus garsiniam signalui, imtuvas bus paruoštas konfigūruoti.¶

9.12 Konfigūruokite imtuvo RL14 parametrus tokia tvarka:¶

1) Nustatykite tokius imtuvo tinklo plokštės parametrus, kad imtuvas galėtų veikti jam skirtame tinkle (žr. sk. „Prisijungimas prie naujo imtuvo“ ir sk. „Imtuvo konfigūravimas“ apie kortelę „Configure“);

2) Aprašykite fizinių imtuvo prievadų paskirtį ir jų parametrus (žr. sk. „Imtuvo konfigūravimas“ apie kortelę „COM settings“);

3) Sukurkite ir aprašykite pranešimų išvedimo kanalus, per kuriuos pranešimų srautas bus nukreipiamas į pranešimų stebėjimo programą (žr. sk. „Imtuvo konfigūravimas“ apie kortelę „Outputs“);

4) Sukurkite ir aprašykite programinius priėmimo kanalus, per kuriuos pranešimų srautas bus priimamas (žr. sk. „Imtuvo konfigūravimas“ apie kortelę „Receivers“);

5) Nustatykite imtuvo veikimo ir ryšio kontrolės parametrus (žr. sk. „Imtuvo konfigūravimas“ apie korteles „General“ ir, jei SMS pranešimai bus priimami per ryšio operatoriaus SMS centrą, „SMPP settings“);

6) Sukurkite ir aprašykite naudotojus, kurie imtuvo eksploatacijos metu savo teisėmis galės prisijungti ir atlikti jiems pavestas funkcijas (žr. sk. „Imtuvo konfigūravimas“ apie kortelę „Users“).

9.13 Nustatę reikiamus imtuvo parametrus, atjunkite LAN kabelį. Sujunkite imtuvą su numatytu programuojant tinklu. Sujunkite kompiuterį, kuriuo konfigūravote imtuvą, su prieš konfigūravimą naudotu tinklu ir atstatykite pakeistus kompiuterio parametrus.¶

9.14 Sujunkite imtuvą RL14 su pranešimų stebėjimo programos kompiuteriu.¶

• Jei pranešimai į pranešimų stebėjimo programą bus perduodami per RS232 jungtį, pasirinktą imtuvo COM išvadą (RS232 prievadą) komplekte esančiu RS232 kabeliu sujunkite su pranešimų stebėjimo programos kompiuteriu;

• jei pranešimai į pranešimų stebėjimo programą bus perduodami per vietinį tinklą (LAN), imtuvo tinklo plokštės jungtį „LAN“ komplekte esančiu LAN kabeliu sujunkite su vietiniu tinklu, kuriame veikia ir pranešimų stebėjimo programos serveris-kompiuteris.

10. Imtuvo konfigūravimas¶

Imtuvo RL14 veikimo parametrai nustatomi ir keičiami bendrame tinkle OS MS Windows aplinkoje veikiančiu kompiuteriu su įdiegta IPcomControl v4 programa. Programą rasite pridėtame CD diske arba www.trikdis.lt . Įdiekite programą IPcomControl v4 į kompiuterį.

11. Prisijungimas prie naujo imtuvo ir LAN tinklo adresų nustatymas¶

Pirminiai (angl. default) imtuvo RL14 tinklo plokštės adresai yra:

Kaip, reikalui esant, atkurti pirminius adresus nurodyta IX skyriuje (žr. „Imtuvo pirminių veikimo parametrų atkūrimas“).

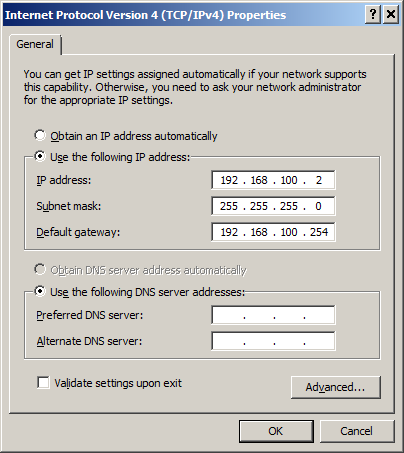

1. Pakeiskite kompiuterio, kuriuo konfigūruosite imtuvą, tinklo plokštės adresus į tokius, kokie pateikti kortelėje.

2. LAN kabeliu sujunkite imtuvą su kompiuteriu, kuriuo konfigūruosite imtuvą.

3. Įjunkite imtuvo maitinimą iš tinklo ir palaukite kelias sekundes, kol pasigirs garsinis imtuvo signalas, rodantis, kad imtuvas jau įsijungė veikti.

4. Paleiskite veikti kompiuterio programą IPcomControl v4. Į atsivėrusį IP adreso užklausos langą įrašykite pirminį imtuvo tinklo plokštės IP adresą ir paspauskite mygtuką OK.

5. Į atsivėrusį imtuvo vartotojo prisijungimo vardo ir slaptažodžio užklausos langą įveskite vartotojo vardo (angl. User name) administrator reikšmę, o į slaptažodžio (angl. Password) – admin reikšmę. Paspauskite mygtuką Login.

6. Pasirinkite programos IPcomControl v4 langą Configure. Paspauskite mygtuką Get. Į Primary IP, Subnet ir Gateway langelius įrašykite tokias LAN tinklo reikšmes, kad į tinklą įjungtas imtuvas taptų šio tinklo dalimi. Paspauskite mygtuką Set.

7. Imtuvas automatiškai išsijungs ir pasileisti veikti iš naujo. Programa IPcomControl v4 išsijungs. Imtuvas paruoštas veikti nurodytame programuojant LAN tinkle.

8. Iš imtuvo ištraukite konfigūravimo LAN kabelį, o į jo vietą įjunkite tinklo, kurio adresus nustatėte, kabelį.

9. Atkurkite kompiuterio, kuriuo konfigūravote imtuvą, tinklo plokštės adresus, kad kompiuteris vėl galėtų veikti Jūsų tinkluose.

12. Prisijungimas prie LAN tinkle veikiančio imtuvo¶

LAN tinkle veikiantis imtuvas konfigūruojamas programa IPcomControl v4, kuri instaliuota į tame pačiame tinkle veikiantį 32/64 bitų OS MS Windows Win7/8/8.1/10 kompiuterį. Prie imtuvo vienu metu gali būti prisijungę keli kompiuteriai su IPcomControl v4 programa. Darbo vietų skaičius apribotas licencija, kurią pažiūrėti galite paspaudę IPcomControl v4 funkciją Help.

1. Paleiskite veikti kompiuterio programą IPcomControl v4. Į atsivėrusį IP adreso užklausos langą įrašykite nustatytą LAN tinklo imtuvo tinklo plokštės IP adresą, pvz., 195.15.184.138, ir paspauskite mygtuką OK.

2. Į atsivėrusį imtuvo vartotojo prisijungimo vardo ir slaptažodžio užklausos langą įveskite vartotojo vardo (angl. User name) reikšmę, pvz., administrator, o į slaptažodžio (angl. Password) reikšmę, pvz., admin. Paspauskite mygtuką Login.

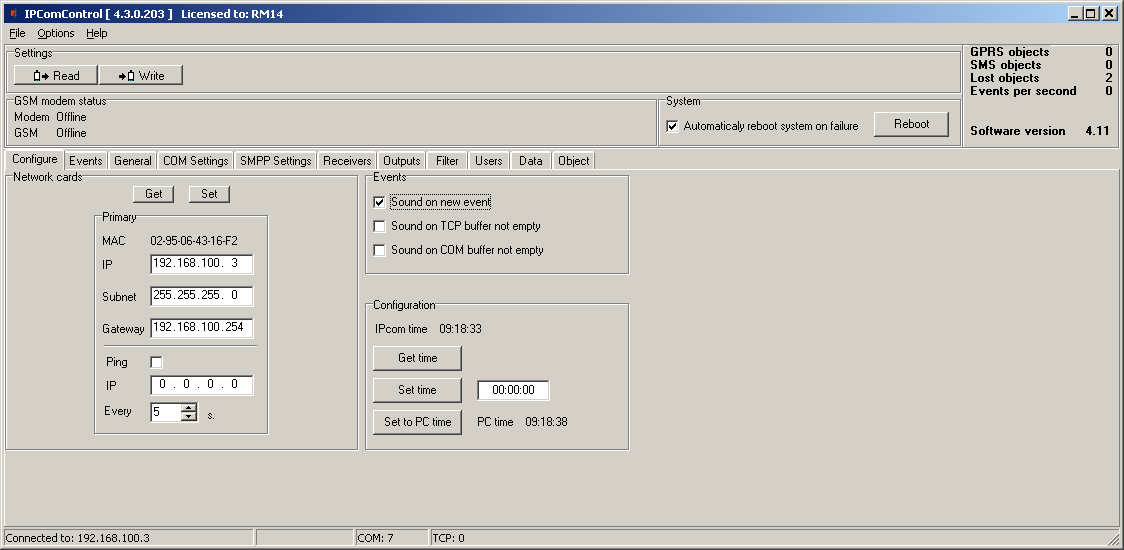

3. Atsivėrusiame programos IPcomControl v4 lange nuspauskite mygtuką Read .

Modem – imtuvo fizinio ir programinio ryšio su SMS imtuvu Offline (liet. nėra ryšio) ir Online (liet. ryšys yra) būsenos (imtuvo įvykis E/R 753).

GSM – SMS imtuvu ryšio su GSM tinklu būsenos (imtuvo įvykis E/R 751).

Imtuvo veikimo programos IPcom versija.

Programos funkcinės kortelės (angl. tabs), kurių skaičius gali kisti priklausomai nuo leidimų, kuriuos imtuvo administratorius (angl. Administrator) suteikė imtuvo vartotojui (angl. User).

GPRS abonentų skaičius.

SMS abonentų skaičius.

Abonentų, su kuriais prarastas ryšys, skaičius.

Pranešimų srautas.

Imtuvo automatinis ir rankinis paleidimas veikti iš naujo (imtuvo įvykis R 313).

13. Ryšio kanalo kontrolei skirto nutolusio serverio IP adreso, imtuvo garso signalų ir laikrodžio nustatymas (kortelė „Configure“).¶

Funkcija skirta pranešimų priėmimo iš GPRS tinklų ar atvirojo interneto (WAN) kokybei tikrinti (imtuvo įvykis E/R 732).

Tikrinama, kai varnele pažymėtas Ping langelis ir įrašytas išoriniuose tinkluose esančio serverio, kuris pajėgus nuolat ir, pvz., kas 5 sekundes, grąžinti užklausos signalą, IP adresas.

Imtuvo laiko peržiūra ir nustatymas.

Get time – parodyti laiką.

Set time – nustatyti į langelius įrašytą laiko reikšmę.

Set to PC time – imtuvo laiką nustatyti pagal kompiuterio laiką.

Imtuvo garso signalai.

1. Kiekvienas priimtas pranešimas lydimas garso signalu.

2. Garso signalas, pranešantis, kad TCP/IP buferyje pradėjo kauptis pranešimai.

3. Garso signalas, pranešantis, kad RS232 buferyje pradėjo kauptis pranešimai.

14. Imtuvo įvykių sąrašas (kortelė „Events“).¶

Išjungti arba vėl įjungti įvykio pranešimo formavimą

Įvykio pavadinimas

Įvykio kodas

Įvykus nurodytiems šiame lange įvykiams, formuojamas ir į pranešimų stebėjimo programą siunčiamas atitinkamas pranešimas. Neaktualius pranešimus galima išjungti.

Konfigūruojant imtuvą leidžiama keisti pranešimo reikšmes: įvykio kodą, pogrupio numerį ir zoną. Kai kuriems pranešimams automatiškai nurodomas priėmimo ar išvedimo kanalo identifikatorius. Išsamus pranešimų sąrašas ir detalios pranešimų formavimo sąlygos nurodytos X skyriuje.

15. Ryšio su GPRS ir GSM abonentais kontrolė (kortelė „General“).¶

Imtuvo įvykis E762 „Prarastas ryšys su GPRS abonentu“ įvyks, jei per laiką T iš abonento per GPRS nebus gautas joks signalas:

T = GPRS PING periodas x GPRS Multiplier + Tolerance

Imtuvo įvykis E704 „Masiškai prarandamas ryšys su abonentais“ įvyks, jei per nurodytą laiką, pvz., 1 sekundę, bus prarastas ryšys iškart su objects per nurodytu skaičiumi abonentų.

Imtuvo įvykis R764 „Masiškai atkuriamas GPRS ryšys su abonentais“ įvyks, jei per nurodytą laiką, pvz., 1 sekundę, atsikurs GPRS ryšys iškart su objects per nurodytu skaičiumi abonentų.

Imtuvo įvykis R754 „Masiškai atkuriamas GSM ryšys su abonentais“ įvyks, jei per nurodytą laiką, pvz., 1 sekundę, atsikurs GSM ryšys iškart su objects per nurodytu skaičiumi abonentų.

Imtuvo įvykis E752 „Dingo ryšys su GSM abonentu“ įvyks, jei per laiką T iš abonento per SMS nebus gautas joks signalas:

T = SMS PING periodas x GSM Multiplier + Tolerance

Imtuvo įvykis R762 „Atkurtas ryšys su GPRS abonentu“ įvyks, jei per laiką T iš abonento per GPRS bus gautas nurodytas skaičius signalų:

T = GPRS PING periodas x GPRS msg

Imtuvo įvykis R752 „Atkurtas ryšys su GSM abonentu“ įvyks, jei per laiką T iš abonento per SMS bus gautas nurodytas skaičius signalų:

T = SMS PING periodas x Cellular modem msg

16. Imtuvo COM prievadų paskirties nustatymai (kortelė „COM settings“).¶

Prievado paskirtis.

Parinkus Input, imtuvas RL14 veiks kaip kitais imtuvais priimtų pranešimų koncentratorius, t. y. per Input prievadus patenkantį pranešimų srautą nukreips į Output.

Output – duomenų išvedimo į pranešimų monitoringo programą RS232 prievadas.

Trikdis ir Wavecom – nustatomas ryšys su išoriniu SMS imtuvu.

Prievadų fiziniai parametrai.

Šie parametrai turi sutapti su prie imtuvo prijungtų kitų įrenginių atitinkamų prievadų nustatymais.

Fizinio imtuvo prievado pavadinimas.

Prievadų skaičių riboja imtuvo aparatinės galimybės ir licencija.

Prievado pavadinimas:

COM0 – integruoto SMS imtuvo duomenų mainų prievadas. Veikimo režimas privalo būti „Trikdis“;

COM1...COM3 – imtuvo RS232 prievadų pavadinimai;

Card_1...Card_4 – įstatomų plokščių lizdų pavadinimai (tik imtuvui RM14).

17. SMS pranešimų priėmimas SMPP protokolu (kortelė „SMPP settings“).¶

Imtuvas RL14 gali priimti UAB „Trikdis“ pagamintų pranešimų perdavimo modulių siųstus SMS pranešimus ne tik per integruotą SMS imtuvą, bet ir per LAN tinklą. SMS žinučių konvertavimo į TCP/IP protokolą paslaugą (SMPP) teikia GSM ryšio tiekėjo SMS centras.

SMPP – SMS pranešimų transportavimo TCP/IP ryšiu protokolas.

Celės „Click to add new SMPP receiver“ dvigubu paspaudimu galimų sukurti SMS žinučių priėmimo kanalą, kurių skaičius ribojamas licencija.

Imtuvo prisijungimo prie SMS centro serverio IP adresą, prievado numerį, prisijungimo vardą ir slaptažodį suteikia GSM ryšio tiekėjas.

Pastaba: kad pranešimų monitoringo programa atpažintų, kad pranešimas gautas būtent iš SMPP imtuvo, SMPP imtuvo atpažinimo ženklai nustatomi kortelėje „Receivers“.

18. Priėmimo kanalų sukūrimas ir jų parametrų nustatymas (kortelė „Receivers“).¶

Celės „Click to add new receiver“ dvigubu paspaudimu sukuriamas priėmimo kanalas, kuriam suteikiamas pavadinimas ir nurodomas jo numeris.

Imtuvo numeris bus įrašomas į pranešimų monitoringo programai perduodamus pranešimus.

Galimų sukurti priėmimo kanalų skaičius nustatomas licencija.

Celės „Click to add new line“ dvigubu paspaudimu sukurtame priėmimo kanale galima sukurti pranešimų srauto liniją ir suteikti jai numerį (Line number).

Linijos numeris bus įrašomas į pranešimų monitoringo programai perduodamus pranešimus.

Pažymėtu IPCom priėmimo kanalu siunčiami įjungti kortelėje „Events“ vidiniai imtuvo pranešimai, kurie nukreipiami į pasirinktą duomenų išvedimo prievadą. Norint priimti pranešimus, siunčiamus iš saugomų objektų TCP/UDP protokolais, turi būti sukurtas dar vienas priėmimo kanalas. Per jį priimamas pranešimų srautas nukreipiamas į pasirinktą duomenų išvedimo prievadą.

Pranešimų srauto nukreipimo parametrai:

• Langelyje Line number suteikiamas linijos numeris;

• Langelyje Protocol nurodomas priimamų pranešimų srauto transportavimo protokolas;

• Langelyje Port nurodomas programinis įėjimo prievadas;

• Langelyje COM input nurodomas fizinis įėjimo prievadas;

• Langelyje SMPP input nurodomi SMPP serverio parametrai;

• Langelyje Encryption password nurodomas šešiaženklis priimamų pranešimų srauto šifravimo raktas;

• Langelyje Output nurodomas srauto išvedimo prievadas, kurio parametrai nustatomi kortelėje „Outputs“.

19. Pranešimų išvedimas į pranešimų stebėjimo programą (kortelė „Outputs“).¶

Celės „Click to add new output“ dvigubu paspaudimu galima sukurti ir aprašyti pranešimų išvedimo į pranešimų monitoringo programą kanalus.

Galimų sukurti prievadų skaičius nustatomas licencija.

Pranešimų išvedimo į pranešimų stebėjimo programą prievadų parametrai:

• Langelyje Name nurodomas prievado pavadinimas;

• Langelyje Output type nurodomas ryšio su pranešimų stebėjimo programa tipas: TCP arba COM;

• Langelyje IP nurodomas pranešimų stebėjimo programos kompiuterio IP adresas;

• Langelyje Port arba COM port nurodomas išvado į pranešimų stebėjimo programą prievado numeris;

• Langelyje Heartbeat enabled nurodomas ryšio kanalo su pranešimų stebėjimo programa apklausos įjungimas;

• Langelyje Heartbeat interval nurodomas apklausos signalų siuntimo periodas;

• Langelyje Mode nurodomas pranešimų protokolas;

• Langelyje Identificator rodomas ryšio kanalo atpažinimo numeris, kad, įvykus ryšio šiuo kanalu praradimui, būtų galima identifikuoti, kuriuo kanalu prarastas ryšys;

• Langelyje Buffer size nurodoma pranešimų buferio talpa;

• Langelyje Enabled varnele įjungiamas sukurto prievado veikimas.

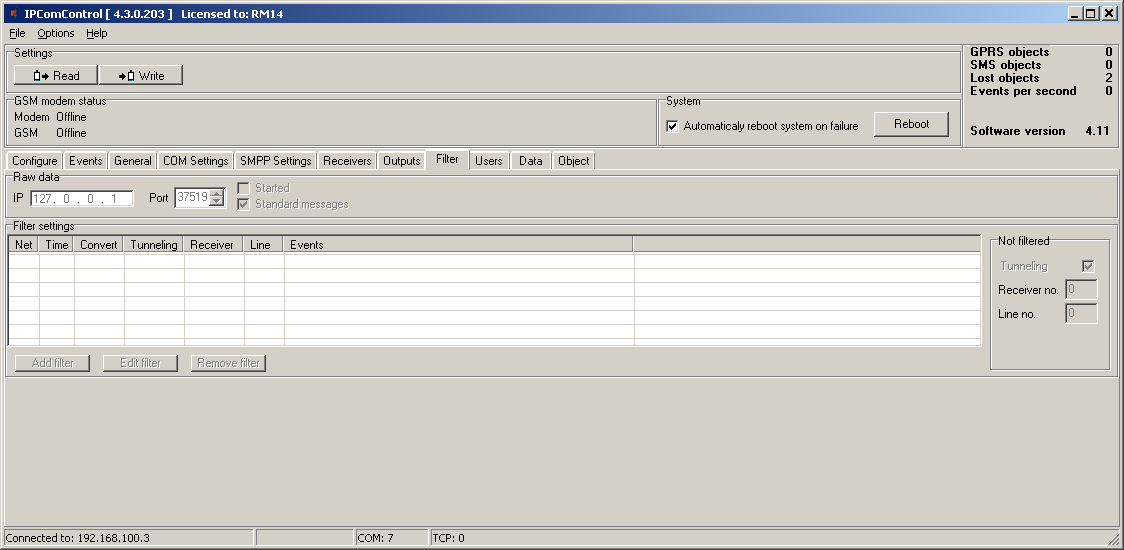

20. Pranešimų filtravimas (kortelė „Filter“).¶

Kortelėje „Filter“ nustatomas IP adresas, į kurį papildomai nukreipiami visi priimti pranešimai.

Laukelyje Raw data įrašomas IP adresas [IP] ir prievado numeris [Port], į kurį bus siunčiami visi priimti pranešimai. Imtuvas persiųs pranešimus, Kai pažymėtas langelis [Started], nustatytu IP adresu bus siunčiami pranešimai be apdorojimo, o kai pažymėtas langelis [Standard messages], siunčiami pranešimai, pakeisti pagal Contact ID protokolą.

Laukelyje Filter settings nustatomi radijo pranešimų filtrų parametrai. Spustelėjus mygtuką Add filter, atveriama kortelė Filter settings. Joje nustatomos radijo pranešimų perdavimo į stebėjimo programą taisyklės:

• Langelyje Network įrašomas tinklo numeris. Filtruojami bus tik tie pranešimai, kurių pranešime perduodamo imtuvo numeris sutaps su nurodytu tinklo numeriu;

• Langelyje Time įrašomas nejautrumo tam pačiam signalui (arba nejautrumo pasikartojantiems pranešimams) laikas;

• Langelyje Receiver no įrašomas apdorotame pranešime rodomo imtuvo numeris;

• Langelyje Line no įrašomas apdorotame pranešime rodomo imtuvo linijos numeris;

• Pažymimas langelis Convert, jeigu reikia pakeisti filtruojamų pranešimų struktūrą;

• Pažymimas langelis Tunneling, jei nereikia keisti filtruojamų pranešimų struktūros;

• Lauke Events one per line įrašomi įvykių specialieji kodai, naudojami RAS-2M sistemoje retransliuotų pranešimų „gesinimui“;

Spustelėjus mygtuką OK, patvirtinamos įrašytos reikšmės;

Gali būti sudaryti ir naudojami keli skirtingi filtrai.

Laukelyje Not filtered pažymėjus langelį Tunneling, pranešimai į stebėjimo programą perduodami kortelėje „Receivers“ nurodytais imtuvo ir linijos numeriais. Jei Tunneling langelis lieka nepažymėtas, pranešimai perduodami su šiame langelyje nurodytais imtuvo ir linijos numeriais.

21. Imtuvo naudotojų teisės (kortelė „Users“).¶

Celės „Click to add new user“ dvigubu paspaudimu galima sukurti imtuvo naudotoją ir jam nustatyti naudojimosi imtuvu teises:

Disabled - teisė naudotojui išjungta.

Read-only - naudotojas turi teisę tik matyti pateikiamą informaciją.

Enabled - teisė naudotojui įjungta.

Galimų sukurti imtuvo naudotojų skaičius nustatomas licencija.

Imtuvo naudotojų teisės:

• Langelyje User name nurodomas imtuvo naudotojo vardas;

• Langelyje Password nurodomas imtuvo naudotojo prisijungimo slaptažodis;

• Langelyje Settings nurodomas leidimas naudotojui konfigūruoti imtuvo programą IPcom;

• Langelyje Device info nurodomas leidimas naudotojui matyti informaciją apie abonentus;

• Langelyje Remote configuration nurodomas leidimas naudotojui konfigūruoti pranešimų perdavimo modulį ir atnaujinti jo veikimo programą nuotoliniu būdu;

• Langelyje View events and objects nurodomas leidimas naudotojui atverti „Data“ ir „Objects“ korteles;

• Langelyje Set zone bypass nurodomas leidimas naudotojui laikinai atjungti/prijungti (funkcija „Zone bypass“) tam tikras saugomame objekte instaliuotos UAB „Trikdis“ centralės zonas nuotoliniu būdu;

• Langelyje Set PGM status nurodomas leidimas naudotojui perjungti pranešimų perdavimo modulių PGM išvadų būsenas nuotoliniu būdu;

• Langelyje Arm/Disarm system nurodomas leidimas naudotojui įjungti/išjungti saugomame objekte instaliuotą UAB „Trikdis“ centralę nuotoliniu būdu;

• Langelyje Perform Fire reset nurodomas leidimas naudotojui nusiųsti valdymo komandą į saugomame objekte instaliuotą UAB „Trikdis“ centralę, kad ši automatiškai paleistų prijungtus dūmų jutiklius veikti iš naujo;

• Langelyje Assigned receivers nurodomai imtuvai, kuriems galioja aukščiau nurodytos naudotojo teisės.

22. Imtuvo pirminių veikimo parametrų atkūrimas.¶

Norint atkurti pirminius (angl. default) imtuvo tinklo plokštės internetinius adresus, nuspauskite imtuvo Reset mygtuką ir laikykite jį nuspaustu iki pasigirs imtuvo garsinis signalas.

23. Imtuvo pranešimai¶

Imtuvas formuoja savus pranešimus apie įrangos veikimą ir siunčia juos į pranešimų stebėjimo programą. Pranešimai siunčiami su nustatytais programuojant imtuvo ir linijos numeriais ir objekto identifikavimo numeriu: 1) gaunamu iš perdavimo įrenginio objekte, jei įvykis susijęs su objektu; 2) 0000, jei įvykis susijęs su bendraisiais veikimo įvykiais.

24. Licencijos keitimas¶

Pradinės licencijos leistini parametrai gali būti keičiami (papildomi) įdiegiant naują licenciją. Tam seka Options → Activate product atverkite tam skirtą langą ir nurodykite naują licencijos bylą su plėtiniu .lic.

Naujos licencijos įdiegimui nuspauskite mygtuką Apply.

25. Garantija¶

Pagal šią imtuvo naudojimo instrukciją ir elektros įrenginių įrengimo bendrąsias taisykles įrengtam ir eksploatuojamam gaminiui gamintojas suteikia 24 mėnesių garantiją. Garantija įsigalioja nuo gaminio pirkimo-pardavimo sandorio momento, t.y. nuo sąskaitos – faktūros ar fiskalinio čekio išrašymo datos.
