Imtuvai

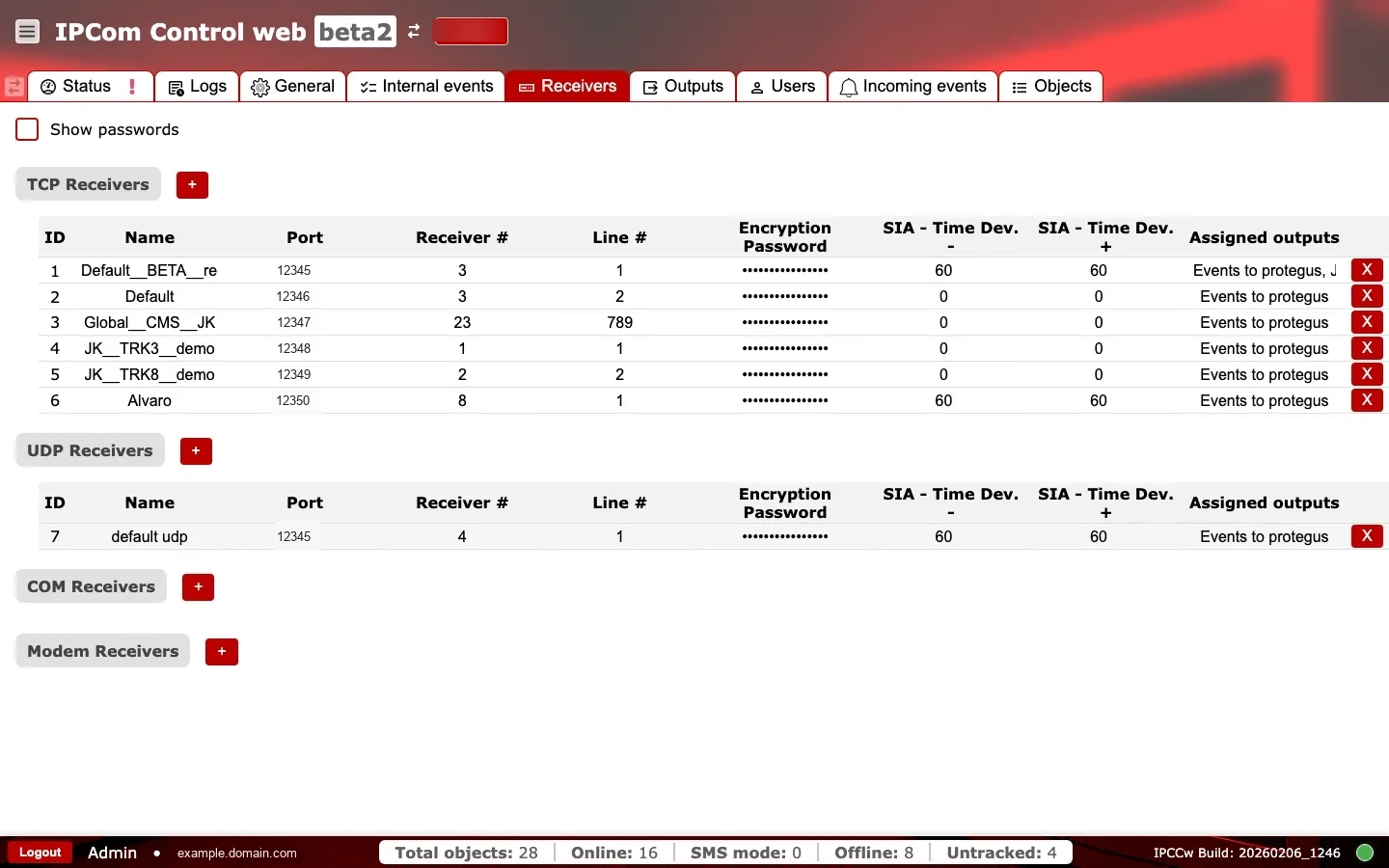

Kortelės Imtuvai pilno ekrano vaizdas

Paskirtis: Konfigūruoti imtuvų endpoint'us (TCP, UDP, COM ir Modem), kurie priima įeinantį įrenginių srautą, ir apibrėžti maršrutizavimo parametrus.

1. Kada naudoti

  • Kai prijungiate naują imtuvo endpoint'ą arba keičiate klausymo prievadus.
  • Kai keičiasi maršrutizavimo identifikatoriai arba šifravimo nustatymai.

2. Skiltys ir kodėl jos svarbios

2.1 TCP imtuvai

Apibrėžia TCP klausymo endpoint'us. Port nustato, kur jungiasi įrenginiai. Receiver # ir Line # yra maršrutizavimo identifikatoriai, naudojami tolesnėse sistemose. Encryption Password saugo šifruotą srautą. SIA - Time Dev. laukai apibrėžia leistinas SIA protokolo laiko nuokrypio ribas (neigiamą ir teigiamą).

Naudokite nuoseklų imtuvo / linijos susiejimą su išėjimais ir CMS lūkesčiais.

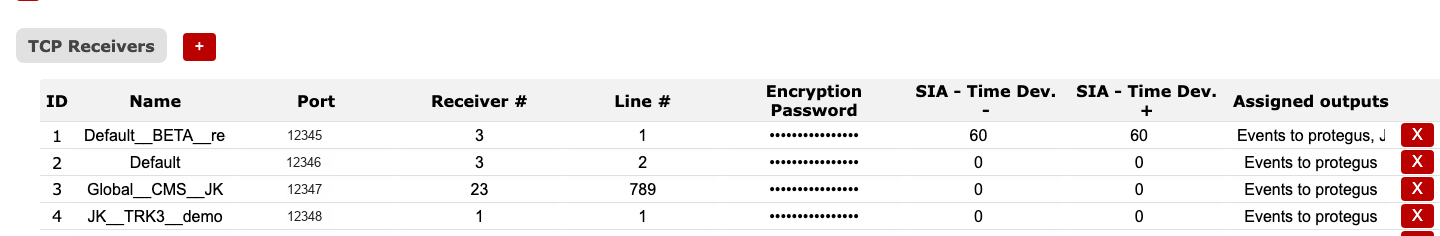

Kortelės Imtuvai skiltis TCP imtuvai

Veikimo patikros ir veiksmai:

  • Stebėkite: aktyvaus priėmimo kritimą pakeitus prievadą. Įspėjamasis požymis: kortelėje Būsena sesijos krenta iki nulio.
  • Stebėkite: linijos / imtuvo peržymėjimą be CMS pakeitimų valdymo. Įspėjamasis požymis: įvykiai nukreipiami ne tam tenant'ui / skirsniui.
  • Patvirtinkite: TCP prievadai turi būti 1..65535.
  • Patvirtinkite: TCP prievadai turi būti unikalūs TCP imtuvų rinkinyje.
  • Patvirtinkite: imtuvo id turi būti unikalus ir didesnis už 0; imtuvo name negali būti tuščias.
  • Patvirtinkite: šifravimo slaptažodžio ilgis turi būti tiksliai 6 arba 16 simbolių.

2.2 UDP imtuvai

Apibrėžia UDP klausymo endpoint'us. Naudokite juos, kai įrenginiai atsiskaito per UDP. Laukų reikšmės analogiškos TCP imtuvams, naudojant tuos pačius maršrutizavimo identifikatorius.

Kortelės Imtuvai skiltis UDP imtuvai

Veikimo patikros ir veiksmai:

  • Stebėkite: UDP paketų priėmimo neatitikimą numatytam įrenginių parko protokolui. Įspėjamasis požymis: aktyvūs įrenginiai nerodo įvykių.
  • Patvirtinkite: UDP prievadai turi būti 1..65535.
  • Patvirtinkite: UDP prievadai turi būti unikalūs UDP imtuvų rinkinyje.

2.3 COM imtuvai

Apibrėžia nuosekliuosius (RS232 / COM) imtuvus vietinėms integracijoms. Paprastai jie naudojami tada, kai aparatūra arba senesnės centralės atsiskaito per nuosekliąsias jungtis.

Kortelės Imtuvai skiltis COM imtuvai

Veikimo patikros ir veiksmai:

  • Stebėkite: įjungtą COM imtuvą be fizinio nuoseklaus ryšio. Įspėjamasis požymis: nėra gaunamų įvykių iš nuosekliųjų panelių.
  • Patvirtinkite: COM imtuvo port_id rodo į egzistuojantį COM terminalą.

2.4 Modemo imtuvai

Apibrėžia modemų pagrindu veikiančius imtuvus SMS arba dial-up tipo srautui. Naudokite juos, kai diegime dalyvauja SMS arba modemų kanalai.

Kortelės Imtuvai skiltis Modemo imtuvai

Veikimo patikros ir veiksmai:

  • Stebėkite: modemo imtuvo maršruto kaitą ryšio sutrikimų laikotarpiais. Įspėjamasis požymis: trūkstami arba vėluojantys SMS įvykiai.
  • Patvirtinkite: modemo imtuvo port_id rodo į egzistuojantį COM terminalą.
  • Patvirtinkite: modemo šifravimo slaptažodžio ilgis yra 6 arba 16 simbolių.

2.5 Priskirti išėjimai ir šalinimas

Stulpelis Assigned outputs rodo, kurie išėjimai susieti su kiekvienu imtuvu. Raudonas X veiksmas pašalina imtuvo įrašą, todėl jį naudokite tik gavę aiškų patvirtinimą.

Kortelės Imtuvai skiltis Priskirti išėjimai

Veikimo patikros ir veiksmai:

  • Stebėkite: imtuvus be priskirtų išėjimų. Įspėjamasis požymis: priėmimas veikia, bet nėra tolesnio pristatymo.
  • Stebėkite: atsitiktinį šalinimo veiksmą (X) aktyvios eksploatacijos metu. Įspėjamasis požymis: staiga dingęs imtuvas.
  • Patvirtinkite: kiekvienas aktyvus imtuvas turi bent vieną numatytą išėjimo susiejimą.

3. Tinklo pastabos

  • Imtuvų kortelės apibrėžia įeinančius endpoint'us (įrenginys -> IPcom).
  • Išėjimų kortelės apibrėžia išeinančius paskirties taškus (IPcom -> CMS / automatizavimas).
  • Keisdami imtuvo prievadus, prieš perjungdami produkcinį srautą atnaujinkite ugniasienės ir NAT taisykles.
