RTH2 Telefoninio Ryšio Linijos Imtuvas

1. Apie Telefoninio Ryšio Linijos Imtuvą

Telefoninio ryšio linijos imtuvas RTH2 priima įvykių ataskaitas iš apsaugos valdymo pulto telefono ryšio modulio. Gauti įvykiai apdorojami ir perduodami į stebėjimo programinę įrangą.

Note

Imtuvą galime sukonfigūruoti su išankstiniais nustatymais pagal kliento pageidavimą.

2. Techniniai Parametrai

Pavadinimas Aprašymas
Ryšio kanalas telefono linijos — toninės arba impulsinės
Priimami formatai contact ID, SIA, Ademco Express 4+2 ir kiti
Pagrindinis maitinimo šaltinis 100 – 240 V (50 / 60 Hz) kintamoji srovė
RS232 duomenų išvesties prievadai 1 x DB9
Darbo temperatūra Nuo 0°C iki +55°C
Matmenys 225 x 235 x 115 mm
Svoris 1,21 kg, su kabeliais

2.1 Ataskaitų Priėmimo Technologija

Pavadinimas Aprašymas
1. SIA protokolo formatas Standartas SIA DC-03-1990.01
2. Contact ID Standartas SIA DC-05-1999.09
3. Ademco Express 4+2 formatai Standartas SIA DC-05-1999.09, 4+2 formatas su kontroline suma — 4 skaitmenų sąskaitos kodas, 2 skaitmenų įvykio kodas, 1 skaitmens kontrolinė suma
4. Impulsiniai protokolai 3/1, 4/1, 4/2, naudojantys 2300 Hz HSK signalus Veikia 10...40 baudų greičiu, naudojant 2300 Hz HSK ir kissoff signalus
5. Impulsiniai protokolai 3/1, 4/1, 4/2, naudojantys 1400 Hz HSK signalus Veikia 10...40 baudų greičiu, naudojant 1400 Hz HSK ir kissoff signalus

3. Imtuvo Komplektacija

Elementas Kiekis
Imtuvas 1 vnt.
1,5 m maitinimo kabelis 1 vnt.
1,8 m RS232 Null Modem kabelis 1 vnt.

Note

SPROG-1 arba UP2 kabeliai imtuvo programavimui komplekte neįeina.

4. Maitinimo Šaltinis

Imtuvas maitinamas iš kintamosios srovės (AC) šaltinio. Siekiant užtikrinti nepertraukiamą veikimą, imtuvas turi būti prijungtas prie 12 V, 7 Ah akumuliatoriaus, kuris užtikrins atsarginį maitinimą 12 valandų.

5. Imtuvo Struktūra

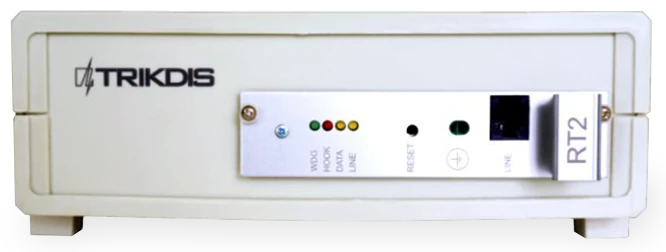

5.1 Priekinis vaizdas

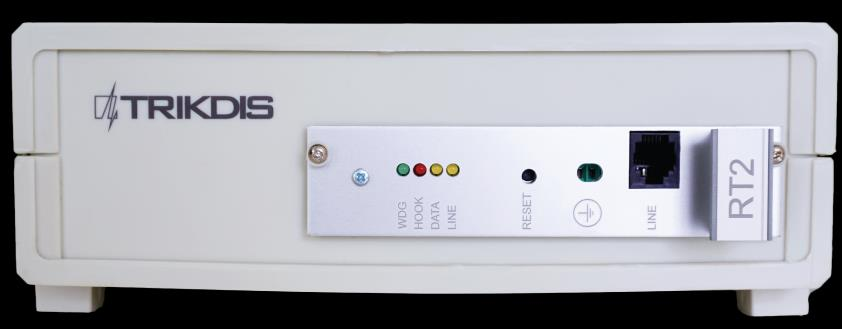

RTH2 front view

Nr. Elementas
1 Šviesos indikacija (WDG, HOOK, DATA, LINE šviesos diodai)
2 Įrenginio RESET mygtukas
3 Įžeminimo jungtis
4 Jungtis — telefoninio ryšio linijos įvestis

5.2 Galinis vaizdas

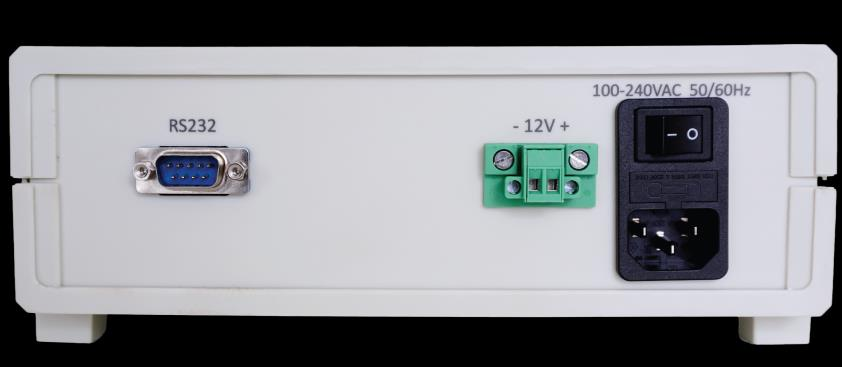

RTH2 rear view

Nr. Elementas
5 RS232 duomenų išvesties prievadas
6 Atsarginio akumuliatoriaus jungtis (-12V+)
7 Kintamosios srovės kabelio lizdas (100-240VAC 50/60Hz) ir įjungimo/išjungimo mygtukas

5.3 Šviesos Indikacija

Šviesos diodas Veikimas Reikšmė
„LINE" geltonas — Telefoninio ryšio linijos veikimas Nešviečia Telefoninio ryšio linija neprijungta arba nepasiekiama
„HOOK" raudonas — Ragelio pakėlimas Šviečia Ragelis pakeltas
„DATA" geltonas — Duomenų priėmimas Mirksi geltona Priimant duomenis iš periferinio įrenginio
„WDG" žalias — Maitinimo šaltinio būsena Mirksi trumpais intervalais Maitinimo šaltinio įtampa budėjimo ir veikimo metu

6. Sistemos Montavimas

6.1 Įrangos Montavimo Žingsniai

Note

1) SPROG-1 arba UP2 kabeliai imtuvo programavimui komplekte neįeina. 2) Parametrams nustatyti reikia įdiegti GProg2 programinę įrangą. Norėdami atsisiųsti GProg2 diegimo failą, eikite į www.trikdis.com

  1. Jei gautas įrenginys neturi iš anksto nustatytų eksploatacinių parametrų, nustatykite juos kaip aprašyta skyriuje Eksploatacinių parametrų nustatymas žemiau.
  2. Prijunkite imtuvą prie kompiuterio RS232 kabeliu, kad perduotumėte įvykius į stebėjimo programinę įrangą.
  3. Nustatykite stebėjimo programinę įrangą, kad būtų rodomi imtuvo pranešimai. Vadovaukitės stebėjimo programinės įrangos dokumentacijos instrukcijomis.
  4. Prijunkite kintamosios srovės maitinimo kabelį.
  5. Įjunkite imtuvą. Imtuvas veikia tinkamai, kai šviesos diodas „WDG" mirksi.
  6. Paspauskite RESET mygtuką.
  7. Patikrinkite, ar stebėjimo programinė įranga rodo pranešimus iš RTH2 imtuvo.

Jei nieko negauta: patikrinkite šviesos diodą „Line" — jis turi šviesti geltona spalva. Jei ne, patikrinkite jungtis iš naujo. Jei problema išlieka, įsitikinkite, kad eksploataciniai parametrai nustatyti teisingai, arba kreipkitės į techninę pagalbą.

Note

Integruotas priėmimo modulis generuoja tarnybiniais pranešimus, nurodytus Priede A.

7. Eksploatacinių Parametrų Nustatymas

7.1 Imtuvo Eksploataciniai Parametrai

Pavadinimas Leistinas diapazonas Nustatyta reikšmė
Skambučių skaičius, kol bus pakeltas modulio ragelis 1 – 8 2
Telefoninio ryšio linijos kontrolė įjungta/išjungta įjungti / išjungti įjungti
Laikas nuo ragelio pakėlimo iki HSK signalo pradžios 500 ms – 4000 ms 2000
Kissoff (ir patvirtinimo) signalų trukmė 500 ms – 8000 ms 900
Laiko tarpas tarp HSK signalų 1 s – 16 s 4
Leistina pranešimo priėmimo trukmė 2 s – 16 s 2
SIA HSK trukmė 500 ms – 2000 ms 900
Bendras vieno ryšio seanso laiko limitas 15 s – 255 s 60 s
Išvesties protokolas Surgard arba Radionics D6600 Surgard
SIA blokų priėmimo laiko limitas 1 – 32 s 8 s
HSK eilės tvarka (priėmimo protokolų prioritetas) — SIA FSK HSK SIA FSK HSK SIA FSK HSK
HSK eilės tvarka — Dvitonis HSK (1400+2300 Hz) Dvitonis HSK (1400+2300 Hz) Dvitonis HSK (1400+2300 Hz)
HSK eilės tvarka — Impulsinis 3/1, 4/1, 4/2 su 2300 Hz 3/1, 4/1, 4/2 2300 Hz
HSK eilės tvarka — Impulsinis 3/1, 4/1, 4/2 su 1400 Hz 3/1, 4/1, 4/2 1400 Hz

7.2 RTH2 Eksploatacinių Parametrų Nustatymas su GProg2

Imtuvo parametrus galima nustatyti naudojant SPROG-1 arba UP2 programuotoją su GProg2 programine įranga. Taip pat gali reikėti įdiegti USB tvarkyklę. GProg2 ir USB tvarkyklės yra prieinamos mūsų svetainėje www.trikdis.lt.

Note

GProg2 programinė įranga turi būti įdiegta kompiuteryje, veikiančiame MS Windows 2000/XP/Vista/Win 7 operacine sistema.

7.2.1 Prisijungimas prie Kompiuterio

  1. Atidarykite RTH2 korpusą ir išimkite modulį (nepamirškite atjungti atsarginio akumuliatoriaus).
  2. Prijunkite modulį prie maitinimo šaltinio.
  3. Prijunkite modulį prie kompiuterio naudodami SPROG-1 arba UP2 programuotoją.

7.2.2 USB Tvarkyklės Diegimas

Kompiuteryje turi būti įdiegtos USB tvarkyklės. Pirmą kartą prijungus modulį prie kompiuterio, MS Windows OS turėtų atidaryti langą Found New Hardware Wizard, skirtą USB tvarkyklėms įdiegti.

  1. Atsisiųskite USB tvarkyklės failą *.inf, skirtą MS Windows OS, iš svetainės www.trikdis.lt.
  2. Vedlio lange pasirinkite funkciją [Yes, this time only] ir paspauskite mygtuką [Next].
  3. Kai atsidarys langas Please choose your search and installation options, paspauskite mygtuką [Browse] ir pasirinkite vietą, kur buvo išsaugotas failas *.inf.
  4. Vykdykite likusias vedlio instrukcijas, kad užbaigtumėte USB tvarkyklės diegimą.

7.2.3 GProg2 Paleidimas

  1. Paleiskite programą paspausdami GProg2 piktogramą GProg2, tada Nustatymų lange nurodykite nuoseklųjį prievadą (pvz.: COM3).
  2. Meniu juostoje pasirinkite komandą [Devices] ir pasirinkite RT2.
  3. Įrankių juostoje paspauskite Connect piktogramą, kad prisijungtumėte prie imtuvo.
  4. Norėdami perskaityti įrenginio vidinėje atmintyje saugomus veiklos parametrus, paspauskite Receive config mygtuką. Baigus duomenų atsisiuntimą, pasirodys langas Configuration is received.
  5. Pasirodys langas Configuration is received.

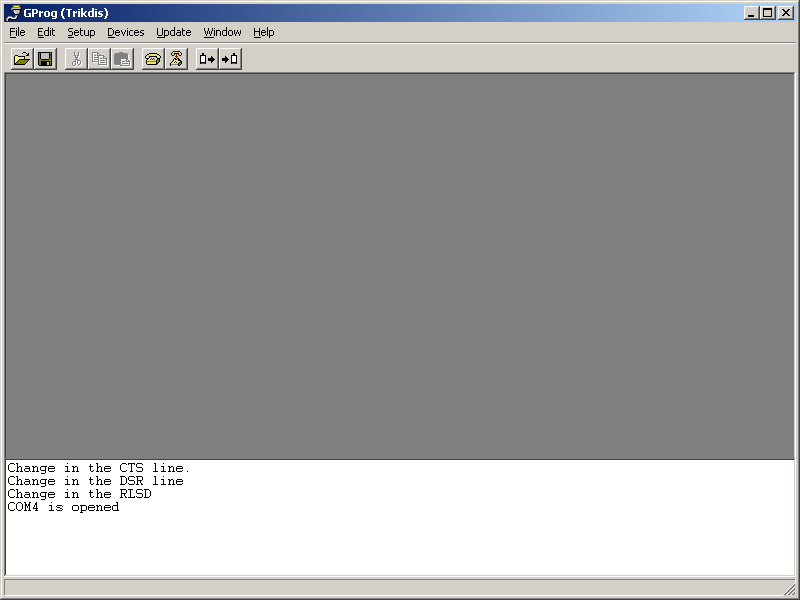

GProg2 main window with Settings dialog

7.2.4 Įrankių Juostos Piktogramų Aprašymas

Piktograma Funkcija
Open [Open] Atidaryti išsaugotą failą su plėtiniu „.tcfg"
Save [Save] Išsaugoti nustatytų parametrų failą su plėtiniu „.tcfg"
Connect [Connect] Prisijungti prie nuosekliojo prievado
Disconnect [Disconnect] Atsijungti nuo nuosekliojo prievado
Receive config [Receive config] Perskaityti įrenginio parametrus
Send config [Send config] Įrašyti naujus parametrus į įrenginio atmintį
Generate report [Generate configuration report] Atspausdinti nustatytų parametrų ataskaitą

7.2.5 Parametrų Nustatymas

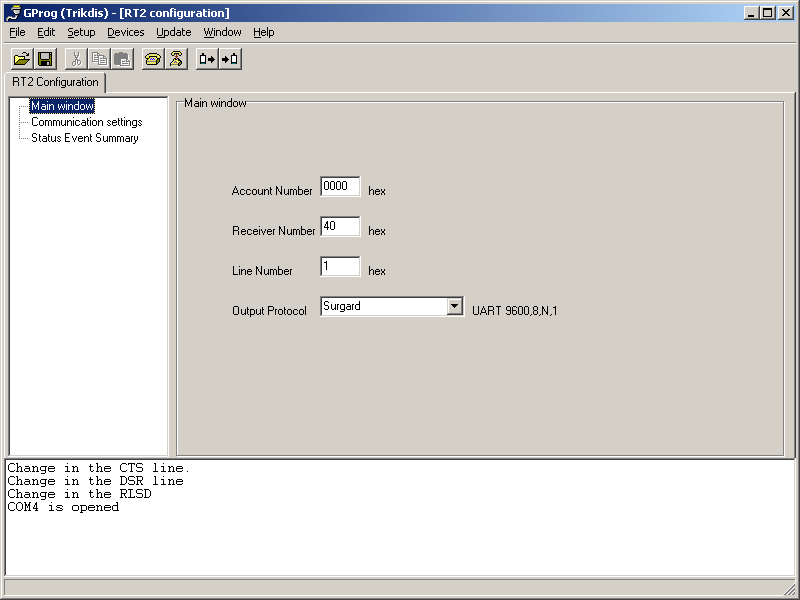

GProg2 Main window

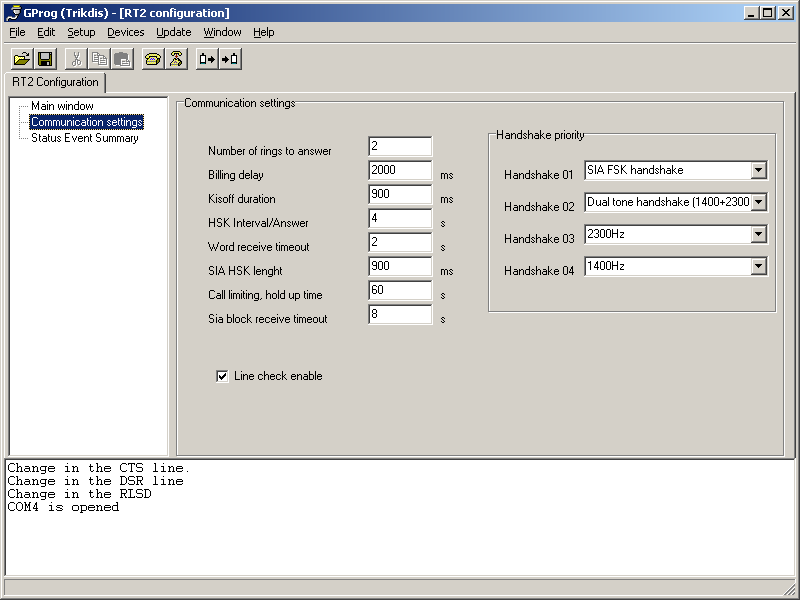

GProg2 Communication settings

  1. Šakos Main lange nustatykite Surgard protokolą.
  2. Jei reikia, galite keisti parametrus šakoje Communication settings — rekomenduojamos reikšmės nurodytos skyriuje Imtuvo eksploataciniai parametrai aukščiau.
  3. Norėdami išsaugoti parametrus, meniu juostoje eikite į [File/Write device] arba paspauskite Send config piktogramą.
  4. Norėdami išsaugoti nustatytus parametrus savo kompiuteryje, eikite į [File/Save as]. Failo pavadinimą ir išsaugojimo vietą galima pasirinkti laisvai. Vėliau tai galima naudoti kaip šabloną kitiems moduliams konfigūruoti.

8. Priedas A — Tarnybiniai Pranešimai

Telefoninio ryšio imtuvo tarnybiniai pranešimai:

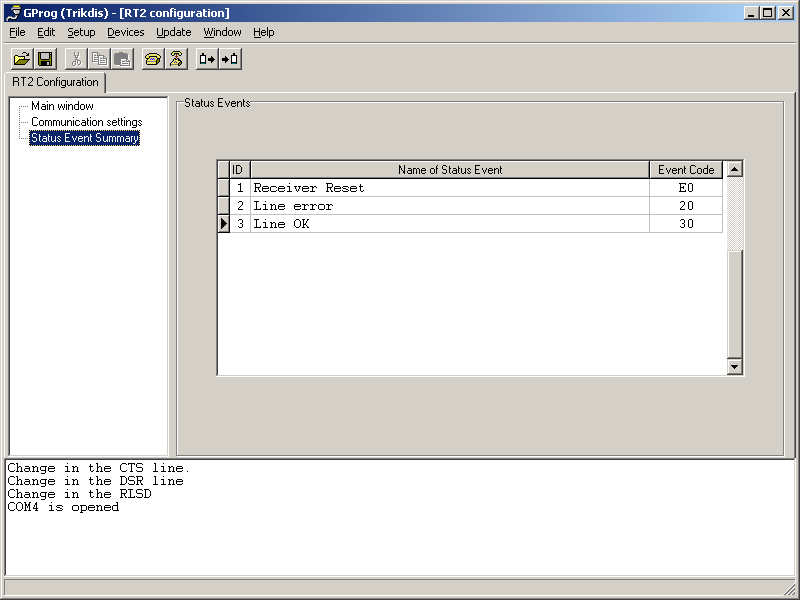

GProg2 Status Event Summary

Pranešimas Kodas Aprašymas
COM TROUBLE 05 Ryšio sutrikimas tarp įrenginio ir koncentratoriaus
COM RESTORE 06 Ryšys su koncentratoriumi atstatytas
TEL LINE ERROR 20 Telefoninio ryšio linijos sutrikimas arba atjungimas
TEL LINE OK 30 Telefoninio ryšio linija atstatyta
MODULE DISCONNECT C0 Įrenginys atjungtas
MODULE CONNECT C1 Įrenginys prijungtas
RECEIVER RESET D0 Paspaustas imtuvo RESET mygtukas
