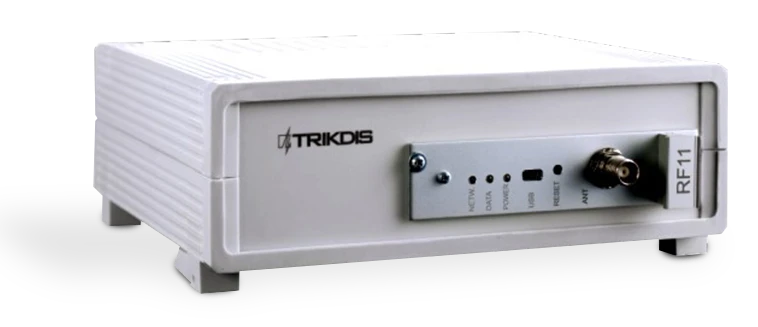

RFH11 Radijo Imtuvas¶

1. Apie Radijo Imtuvą¶

Radijo imtuvas RFH11 skirtas priimti užkoduotus radijo pranešimus VHF arba UHF dažnių juostoje. Integruotas modulis veikia su RAS3, RAS2M, LARS, LARS1, Milcol-D kodavimo sistemomis.

Imtuvas turi programuojamus filtrus, leidžiančius filtruoti pranešimus pagal:

• Pranešimų kartojimo intervalą
• Kodavimo sistemos posistemes
• Ryšio maršrutą
• Sąskaitos numerių seką

Pastaba: Imtuvą galime sukonfigūruoti su išankstiniais nustatymais pagal kliento pageidavimą.

2. Pagrindiniai Techniniai Parametrai¶

3. Imtuvo Komplektacija¶

Pastaba: USB kabelis imtuvo programavimui komplekte neįeina.

4. Maitinimo Šaltinis¶

Imtuvas maitinamas iš kintamosios srovės (AC) šaltinio. Siekiant užtikrinti nepertraukiamą veikimą, imtuvas turi būti prijungtas prie 12 V, 7 Ah akumuliatoriaus, kuris užtikrins atsarginį maitinimą 12 valandų.

5. Imtuvo Struktūra¶

5.1 Šviesos Indikacija¶

6. Sistemos Montavimas¶

6.1 Įrangos Montavimo Žingsniai¶

Pastaba: Parametrams nustatyti reikalinga R11config programinė įranga. Kreipkitės į savo platintoją, kad gautumėte šią programinę įrangą.

1. Jei gautas įrenginys neturi iš anksto nustatytų eksploatacinių parametrų, nustatykite juos kaip aprašyta skyriuje Eksploatacinių parametrų nustatymas su R11config žemiau.
2. Prijunkite RFH11 prie kompiuterio RS232 kabeliu, kad perduotumėte įvykius į stebėjimo programinę įrangą.
3. Nustatykite stebėjimo programinę įrangą, kad būtų rodomi imtuvo pranešimai. Vadovaukitės stebėjimo programinės įrangos dokumentacijos instrukcijomis.
4. Prijunkite radijo anteną prie antenos prievado.
5. Prijunkite imtuvą prie maitinimo šaltinio maitinimo kabeliu.
6. Įjunkite imtuvą. Mirksintis žalias šviesos diodas rodo, kad imtuvas prijungtas prie maitinimo.
7. Patikrinkite, ar stebėjimo programinė įranga rodo pranešimus iš RFH11 imtuvo.

Jei nieko negauta: patikrinkite „POWER" šviesos diodo spalvą ir įsitikinkite, kad visi maitinimo jungtys tinkamai sujungtos. Jei problema išlieka, įsitikinkite, kad eksploataciniai parametrai nustatyti teisingai, arba kreipkitės į techninę pagalbą.

6.2 Eksploatacinių Parametrų Nustatymas su R11config¶

1. Prijunkite imtuvą prie kompiuterio USB kabeliu ir paleiskite programą R11config (šią programą turite gauti iš savo platintojo).

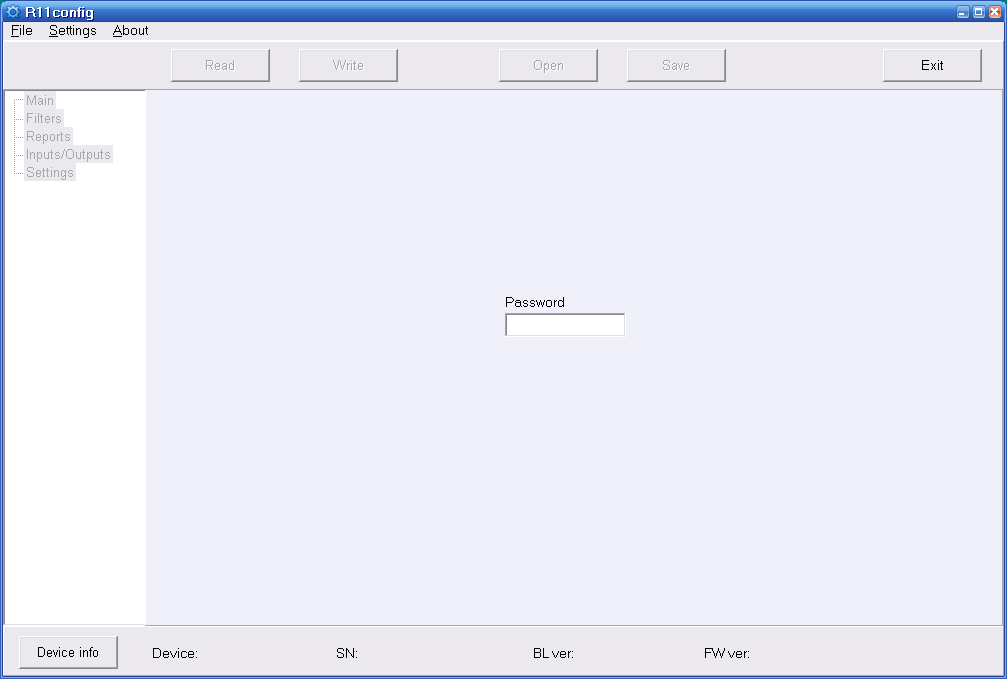

1.1. Atidarytame lange įveskite administratoriaus slaptažodį 1234 ir spustelėkite [Enter].

Pastaba: Jei slaptažodis nežinomas, imtuvo tipą ir programinės / aparatinės įrangos versiją galite sužinoti paspaudę [Device info].

Pastaba: Kompiuteryje turi būti įdiegtos USB tvarkyklės. Jei imtuvas pirmą kartą jungiamas prie kompiuterio, MS Windows OS turėtų atidaryti langą Found New Hardware Wizard, skirtą USB tvarkyklėms įdiegti. Atsisiųskite USB tvarkyklės failą *.inf, skirtą jūsų MS Windows OS, iš svetainės http://www.trikdis.com/en/. Vedlio lange pasirinkite funkciją Yes, this time only ir paspauskite mygtuką Next. Kai atsidarys langas Please choose your search and installation options, paspauskite mygtuką Browse ir pasirinkite vietą, kur buvo išsaugotas failas *.inf. Vykdykite likusias vedlio instrukcijas, kad užbaigtumėte USB tvarkyklės diegimą.

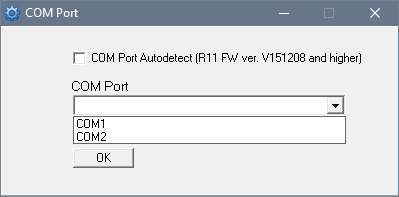

2. Pasirinkite programos katalogą [Settings], tada [COM port] išskleidžiamame sąraše [COM Port] ir pasirinkite prievadą, prie kurio prijungtas modulis.

Pastaba: Konkretus prievadas, prie kurio prijungtas įrenginys, bus rodomas tik tinkamai prijungus įrenginį.

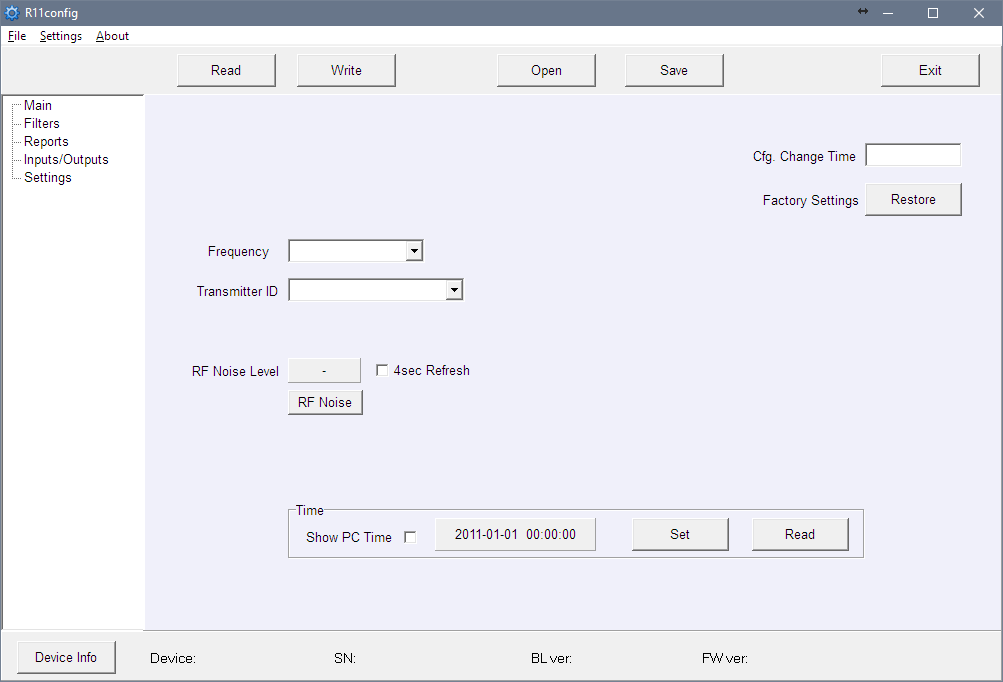

Nustatymai šakoje Main:

3. Perskaitykite imtuvo parametrus paspausdami [Read].
4. Nustatykite [Frequency] ir [Transmitter ID] programos šakoje Main.
5. Išskleidžiamame sąraše [Transmitter ID] galite pasirinkti, pagal ką imtuvas identifikuos siųstuvą:

• Account ID – siųstuvą identifikuos užprogramuotas sąskaitos ID numeris.
• Transmitter SN – siųstuvą identifikuos unikalus serijos numeris.
• Transmitter SN + Account ID – siųstuvas bus identifikuojamas pagal abu (Transmitter SN ir Account ID) numerius.

Pastaba: Parametras [Transmitter ID] turi būti nustatytas vienodai visuose radijo siųstuvuose.

Nustatymai šakoje Filters:

• [Time filter] – laikotarpis, per kurį tas pats pranešimas bus atmetamas (rekomenduojamas laikas – 90 sekundžių).
• [RF Coding/Subsystem Filter] – dukart spustelėkite ant lentelės, pasirinkite reikalingas radijo kodavimo sistemas (RAS3, RAS2M, LARS, LARS1, Milcol-D) ir pažymėkite priimamas posistemes.
• [Account ID filter] – įveskite leistinų siųstuvo sąskaitos ID numerių diapazonus (Nuo – Iki).
• [Repeater filter] – įveskite leistinų retransliatoriaus numerių diapazonus (Nuo – Iki).

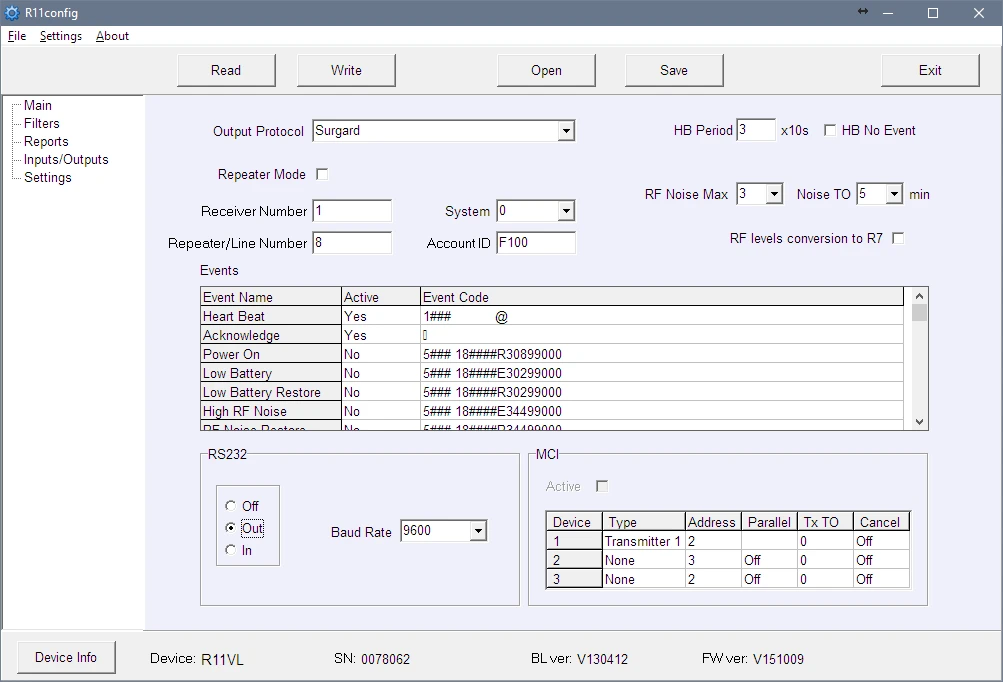

Nustatymai šakoje Reports:

Išvesties parametrų nustatymas stebėjimo programinei įrangai arba perdavimo moduliams:

6. Nustatykite išvesties protokolą:

6.1. Naudojant MonasMS stebėjimo programinę įrangą, nustatykite [Output protocol] į Monas3. Kitu atveju pasirinkite Surgard arba Ademco protokolą.

6.2. Atžymėkite [Repeater Mode].

6.3. Nustatykite šiuos reikalingus parametrus: [Receiver Number], [Line number], [System], [Account ID], [HB Period] ir [Baud Rate] RS232.

7. Pasirinkite, kurie tarnybiniai pranešimai bus siunčiami:

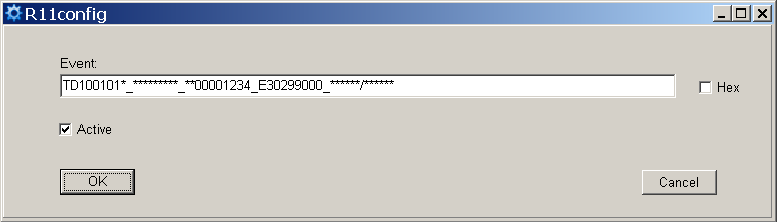

7.1. Lentelėje [Events] dukart spustelėkite ant įrašo eilutės. Pažymėkite žymės laukelį [Active], jei įvykio kodas turi būti siunčiamas. Rekomenduojami įvykių kodai nurodyti Priede A.

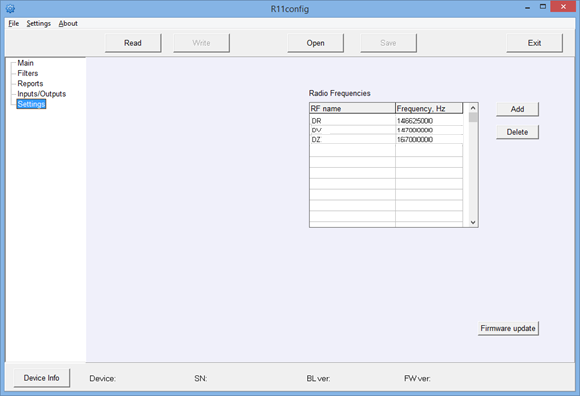

Nustatymai šakoje Settings:

8. Galima įvesti naujus dažnius arba ištrinti esamus. Vėliau šie dažniai bus prieinami šakoje Main.

9. Visus nustatymus galima išsaugoti paspaudus mygtuką [Save]. Vėliau tai galima naudoti kaip šabloną kitiems moduliams konfigūruoti. Norėdami juos atidaryti, spustelėkite [Open] ir nurodykite vietą. Norėdami uždaryti programą, paspauskite [Exit].

7. Priedas A — Rekomenduojami Tarnybinių Pranešimų Įvykių Kodai¶

Įvykio kodo formato pavyzdys: 1401FFFF 12345601001234********03 301 99 000

Kur:
