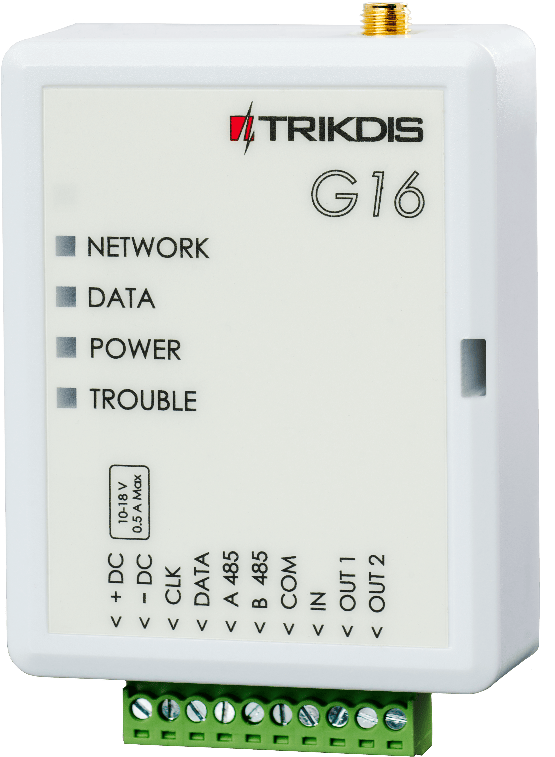

GSM коммуникатор G16¶

1. Описание¶

GSM коммуникатор G16 может быть напрямую подключен к охранным панелям DSC, Paradox, UTC Interlogix (CADDX), Innerrange, Texecom, Honeywell,Crow и Pyronix.

Коммуникатор передает полную информацию о событиях на приемник пульта охранного предприятия.

Коммуникатор работает с приложением Protegus. С Protegus пользователи могут удаленно управлять охранной сигнализацией и получать сообщения о событиях. Приложение Protegus работает с любой охранной панелью, которую поддерживает коммуникатор G16. Коммуникатор может одновременно отправлять сообщения на ПЦН (пульт централизованного наблюдения) и в приложение Protegus.

Охранные панели других производителей можно подключить к коммуникатору G16T.

Функциональность

Подключается к шине данных или шине клавиатуры охранной панели.

Отправляет сообщения на приемник ПЦН:

• Отправляет сообщения на программные или аппаратурные приемники Trikdis, которые работают с любой программой мониторинга.

• Может отправлять сообщения на SIA DC-09 приемники.

• Может отправлять сообщения на SUR-GARD приемники. В приложении есть таблица конвертации Contact ID кодов в SIA коды.

• Контроль связи, отправляя PING сообщения на IP-приемник каждые 30 сек. (или другим установленным периодом).

• Резервный канал связи, который применяется при нарушении основного канала связи.

• Отправление SMS сообщений на ПЦН. SMS сообщение будет отправлено даже когда нарушается IP связь в сети оператора мобильной связи.

• При включении параллельного канала связи, сообщения о событиях будут отправляться на два приемника одновременно.

• Когда включен Protegus сервис, сообщения сперва отправляются на ПЦН и только потом пользователям приложения Protegus.

Работает с приложением Protegus:

• „Push“ и специальные голосовые оповещения о событиях.

• Удаленное включение/выключение системы.

• Удаленное управление подключенным оборудованием (освещением, ворота, отопление, кондиционирование, полив и т.д.).

• Контроль температуры (с расширителями iO или iO-WL ).

• Различные права пользователей для администратора, установщика и пользователя.

Информирование пользователей:

• Пользователей можно информировать не только с приложением Protegus, но и SMS сообщением и звонком.

Управляемые выходы и входы:

• 2 выхода, которые управляются:

• Приложением Protegus.

• SMS сообщением.

• 1 вход, тип которого можно задать: NC; NO; NC/EOL; NO/EOL; NC/DEOL; NO/DEOL.

• Добавление дополнительных входов и управляемых выходов с помощью беспроводных и проводных iO расширителей.

Быстрая конфигурация:

• Настройки можно сохранить в файле и быстро записать на другие коммуникаторы.

• Два уровня доступа к настройкам: установщика и администратора ПЦН.

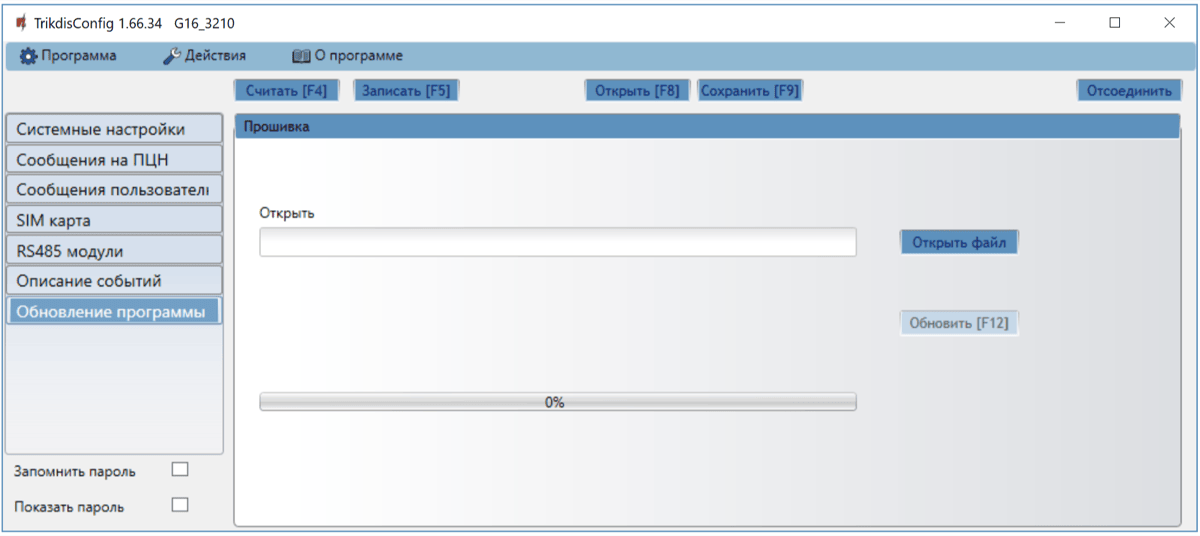

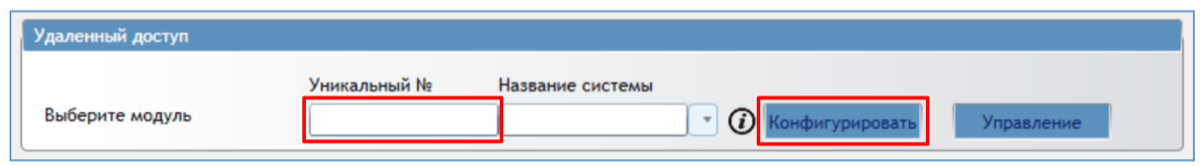

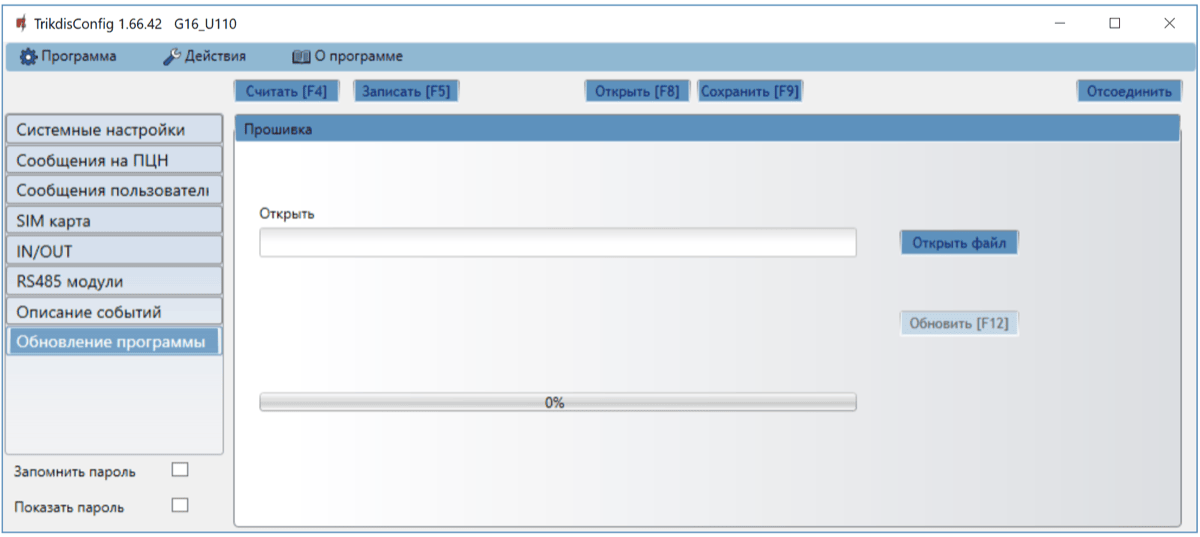

• Удаленная конфигурация и обновление прошивки.

1.1 Список совместимых охранных панелей¶

*Подчеркнуто – охранные панели, которые напрямую управляются G16. Прошивка PARADOX охранных панелей, которые напрямую управляются, должна быть не ниже V.4.

*Охранные панели других производителей подключаются к коммуникатору G16T.

1.2 Типы моделей коммуникаторов¶

Данная инструкция предназначена для коммуникаторов следующих моделей:

• G16_321x – 3 версия, 1 SIM, 2G модем.

• G16_331x – 3 версия, 1 SIM, 3G модем.

• G16_341x – 3 версия, 1 SIM, 4G модем.

• G16_3M10 – 3 версия, 1 SIM, LTE CatM1 & EGPRS модем.

1.3 Технические параметры¶

1.4 Элементы коммуникатора¶

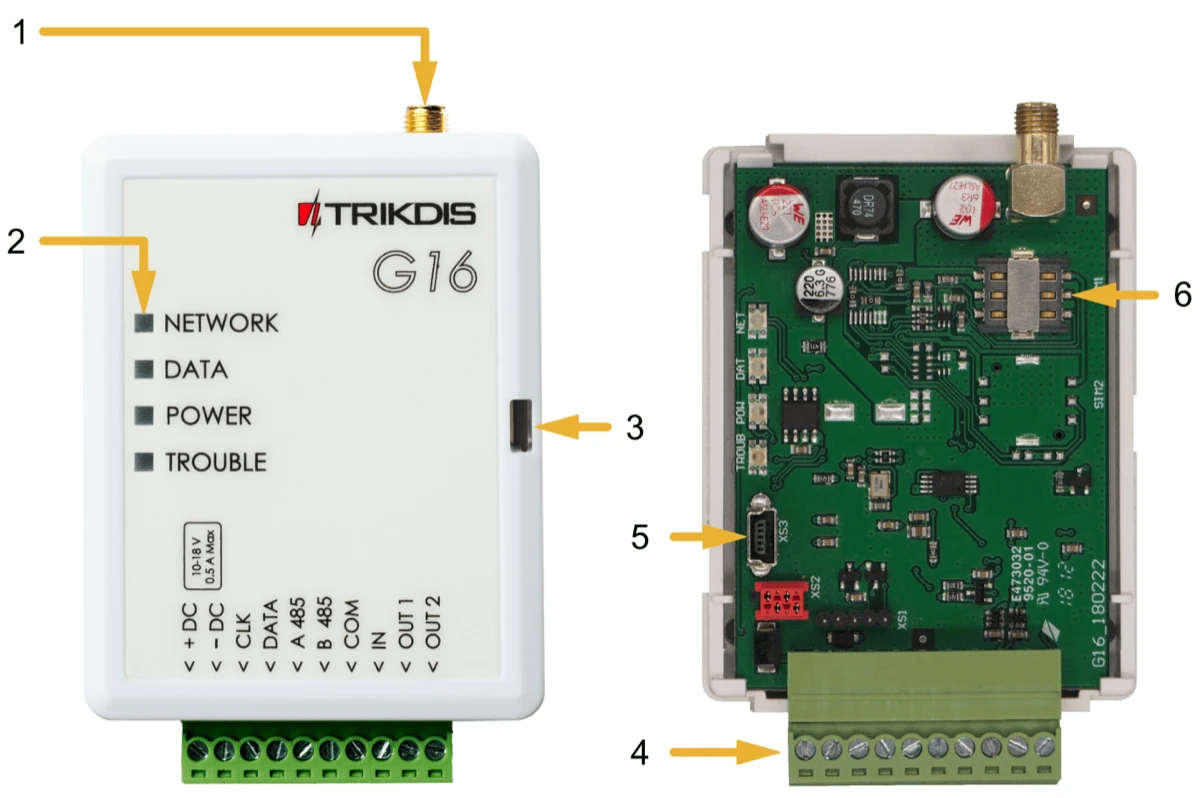

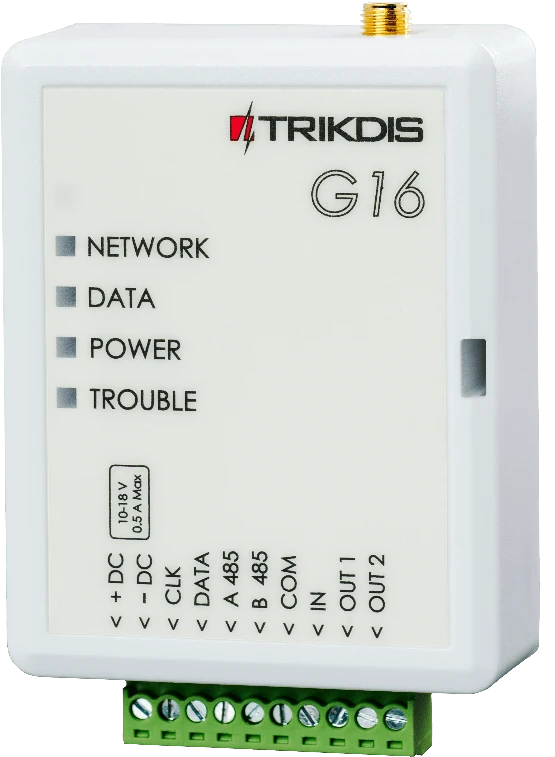

1. Разъем SMA для GSM антенны.

2. Световые индикаторы.

3. Щель для снятия крышки коммуникатора.

4. Клеммы для подключения внешних устройств.

5. USB Mini-B разъем для программирования коммуникатора.

6. Держатель SIM карты.

1.5 Клеммы подключения¶

1.6 Световая индикация¶

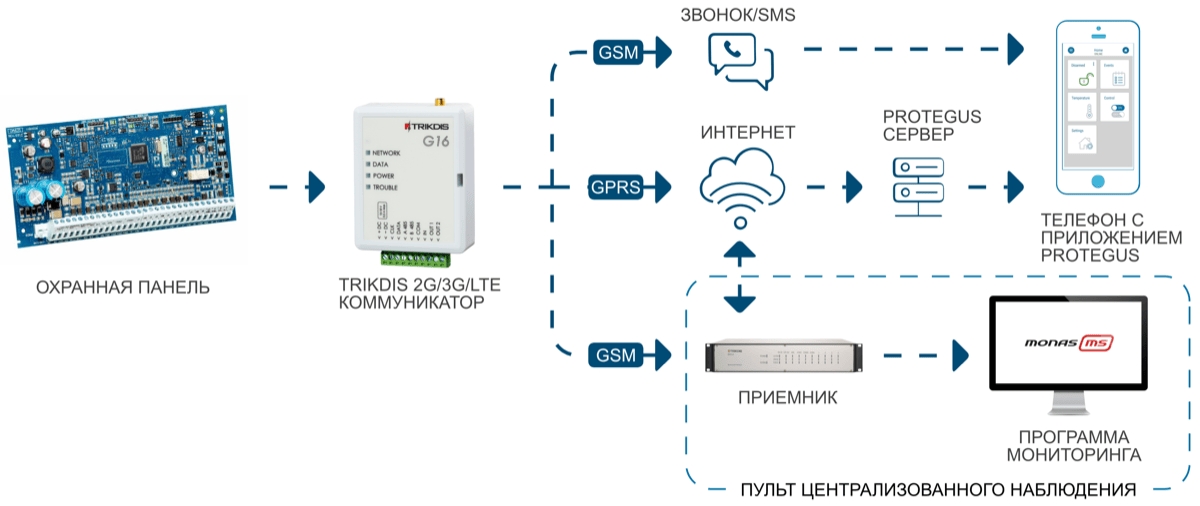

1.7 Структурная схема применения GSM коммуникатора G16¶

2. Быстрая настройка с программой TrikdisConfig¶

1. Загрузите программу конфигурации TrikdisConfig со странички www.trikdis.com/ru/ (в поле поиска напишите „TrikdisConfig“), и установите ее на компьютер.

2. Плоской отверткой снимите крышку, как показано на рисунке:



3. Кабелем USB Mini-B подключите G16 к компьютеру.

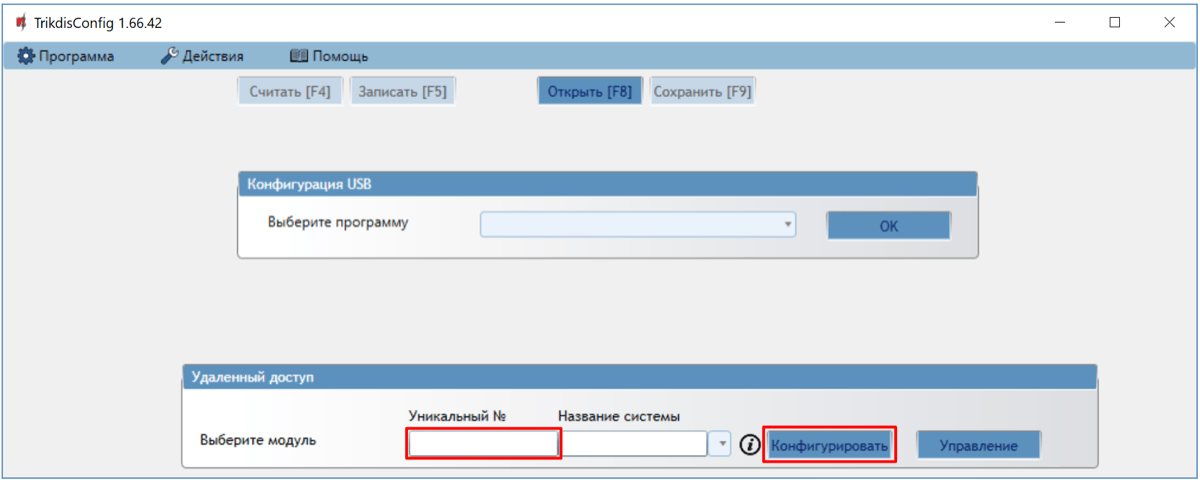

4. Запустите программу TrikdisConfig. Программа автоматически определит подключенное изделие и откроет окно конфигурации G16.

5. Нажмите на кнопку Считать [F4], чтобы скачать установленные параметры на G16. Если необходимо введите код администратора или инсталлятора.

Ниже описываются настройки, которые необходимо сделать, чтобы коммуникатор начал отправлять сообщения на ПЦН (пульт централизованного наблюдения) и чтобы приложением Protegus можно было управлять охранной панелью.

2.1 Настройка связи с приложением Protegus¶

Окно „Cистемные настройки“:

1. Выберите Модель панели, которую подключите к коммуникатору.

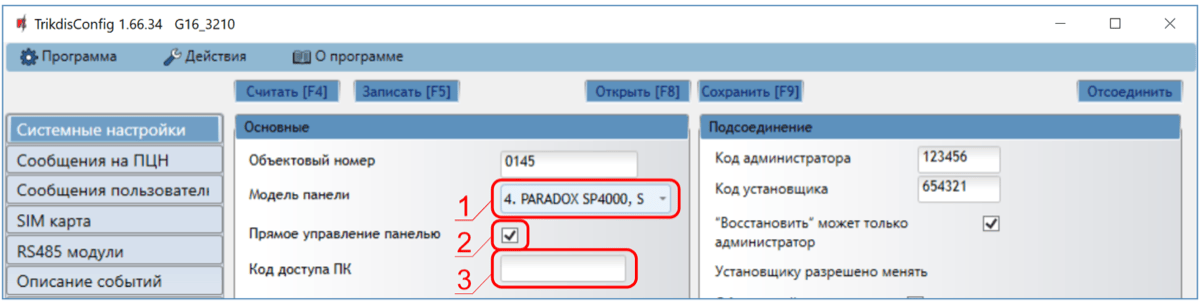

2. Отметьте поле Прямое управление панелью, если хотите, чтобы пользователь мог с кодом (код пользователя охранной панели) и с приложением Protegus управлять охранной панелью. Эта настройка указывается для охранных панелей с прямым управлением.

3. Для прямого управления охранными панелями Paradox и Texecom введите Код доступа ПК. Код должен совпасть с кодом введенным в охранной панели.

Окно „Сообщения пользователю“, закладка „Сервис PROTEGUS“:

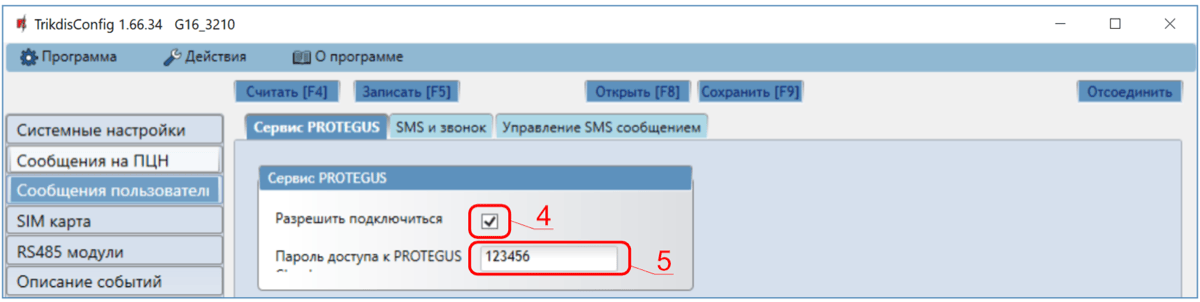

4. Отметьте поле Разрешить подключиться к сервису Protegus.

5. Измените Пароль доступа к Protegus Cloud. Запрос на ввод пароля будет поступать при добавлении системы к приложению Protegus (заводской пароль - 123456).

Окно „SIM карта“:

3. Введите PIN код SIM карты.

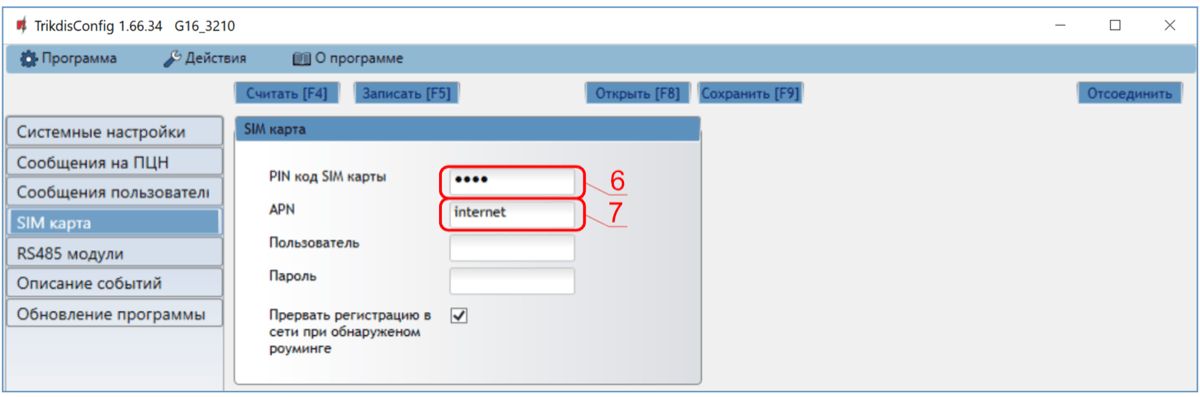

4. Введите имя APN. APN найдете на страничке оператора SIM карты. „Internet” является универсальным и работает во многих сетях операторов мобильной связи.

Завершив конфигурацию, нажмите кнопку Записать [F5] и отключите кабель USB.

2.2 Настройка связи с ПЦН¶

Окно „Системные настройки“:

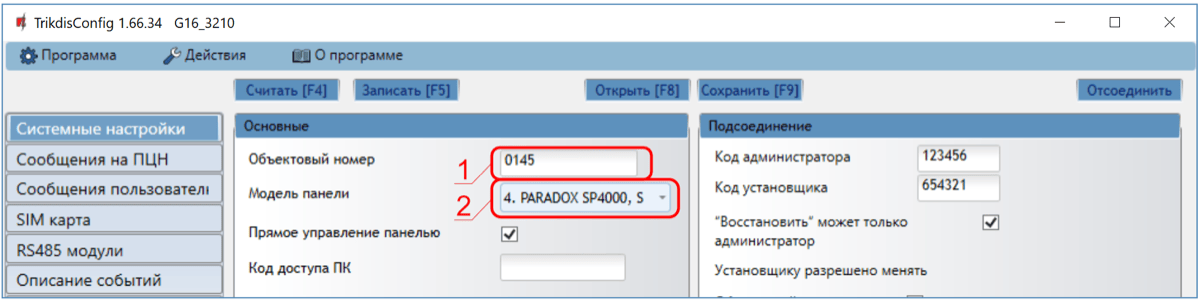

1. Введите Объектовый номер (Не используйте FFFE, FFFF объектовые номера.).

2. Выберите Модель панели охранной сигнализации, которую подключите к коммуникатору.

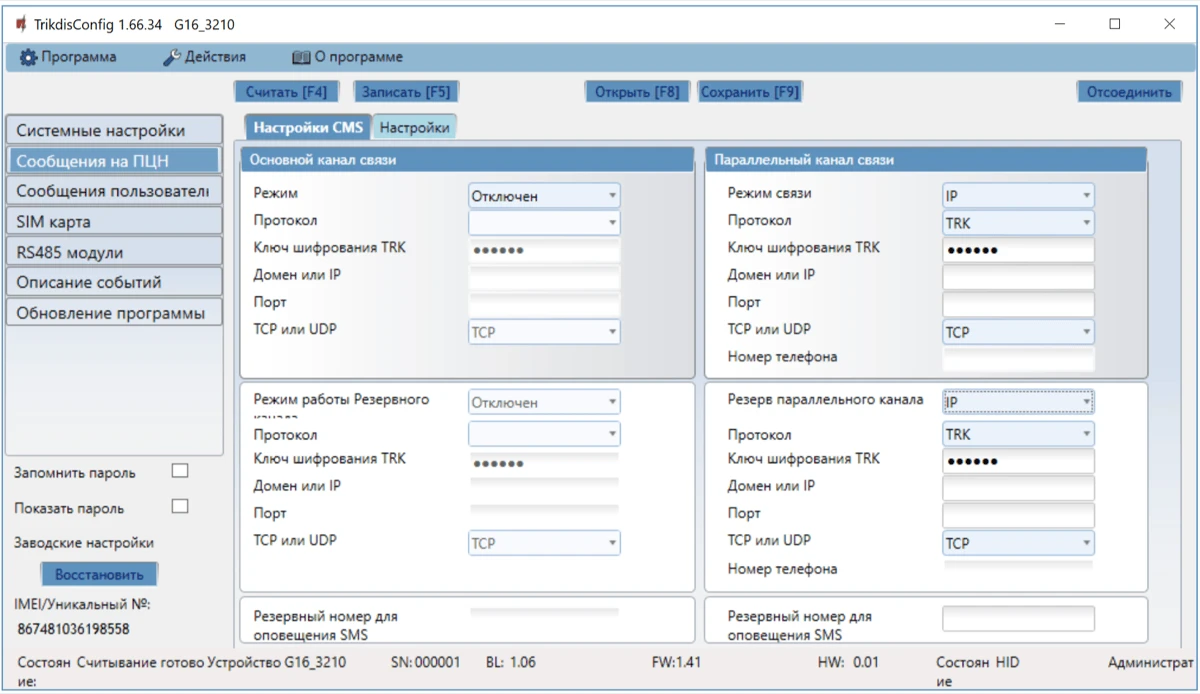

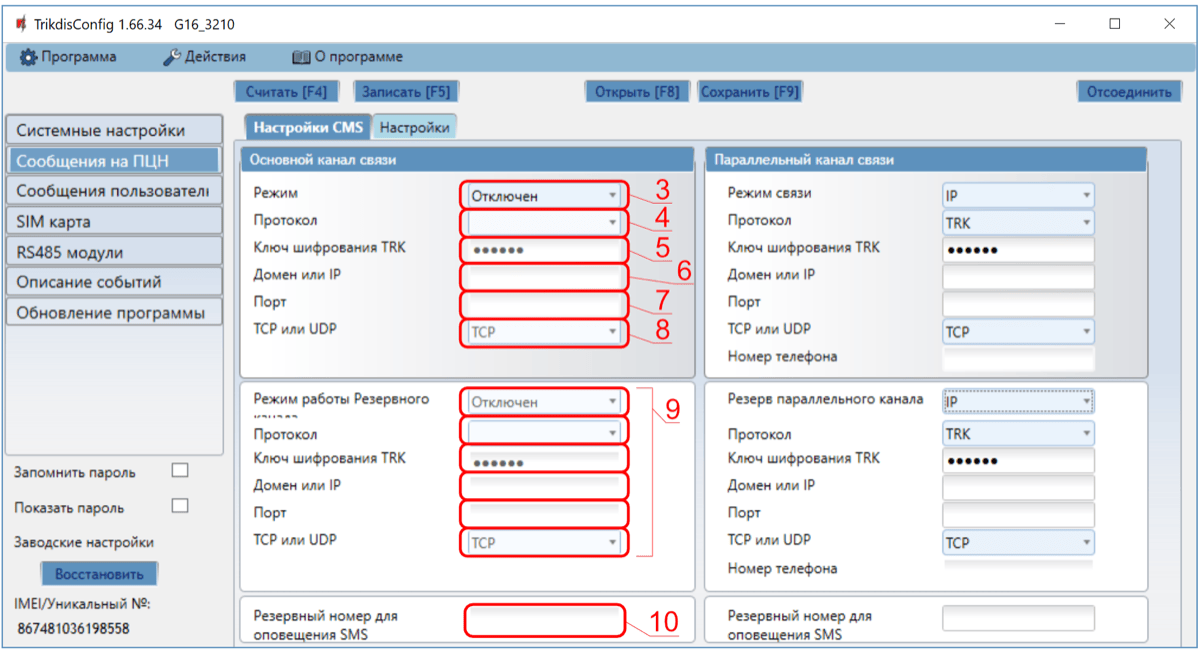

Окно „Сообщение на ПЦН“, группа „Основной канал связи“:

3. Режим – выберите IP режим связи (Не рекомендуется использовать SMS, как основной канал связи).

4. Протокол – выберите кодировку, с которой будут отправляться сообщения: TRK (на приемники TRIKDIS), DC-09_2007 или DC-09_2012 (на универсальные приемники), TL150 (на приемники SUR-GARD).

5. Ключ шифрования TRK – введите ключ шифрования, который установлен на приемнике.

6. Домен или IP – введите адрес домена или IP адрес приемника.

7. Порт – введите номер порта приемника в сети.

8. TCP или UDP – выберите протокол (TCP или UDP) передачи сообщений.

7. (Рекомендуется) Сделайте настройки Режима работы Резервного канала связи.

8. (Рекомендуется) Введите Резервный номер телефона для оповещения SMS сообщениями.

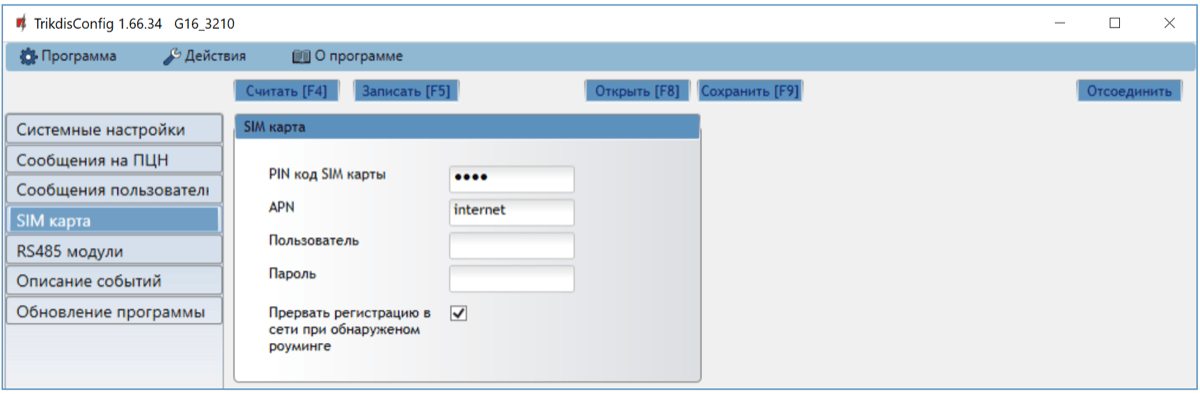

Окно „SIM карта“:

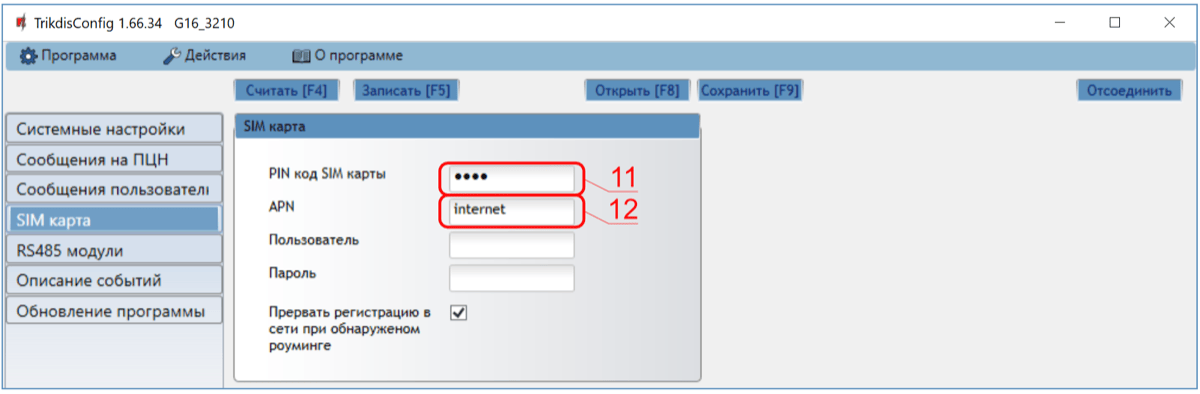

11. Введите PIN код SIM карты.

12. Введите имя APN. APN найдете на страничке оператора SIM карты. „Internet” является универсальным и работает во многих сетях операторов мобильной связи.

Завершив конфигурацию, нажмите кнопку Записать [F5] и отключите кабель USB.

3. Установка и схемы соединений¶

3.1 Установка¶

1. Снимите верхнюю крышку. Снимите клеммные колодки.

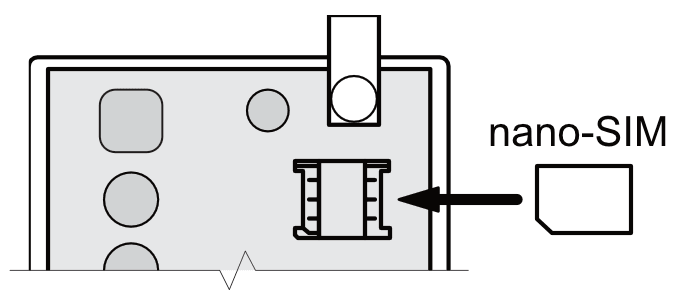

2. Установите нано-SIM карту.

3. Снимите плату.

4. Корпус прикрепите шурупами.

5. Обратно установите плату и клеммные колодки.

6. Подсоедините GSM антенну.

7. Закройте верхнюю крышку.

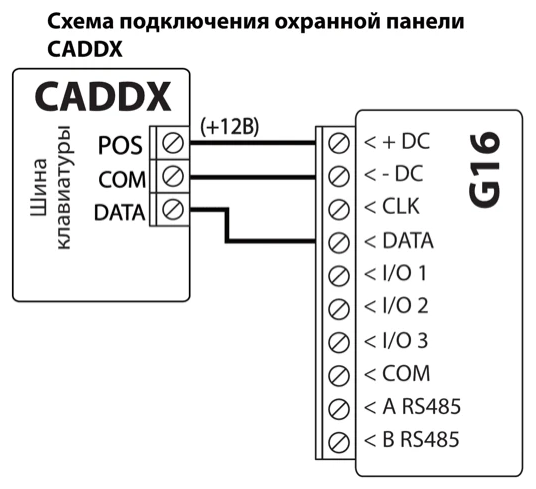

3.2 Схемы подсоединения коммуникатора к охранным панелям¶

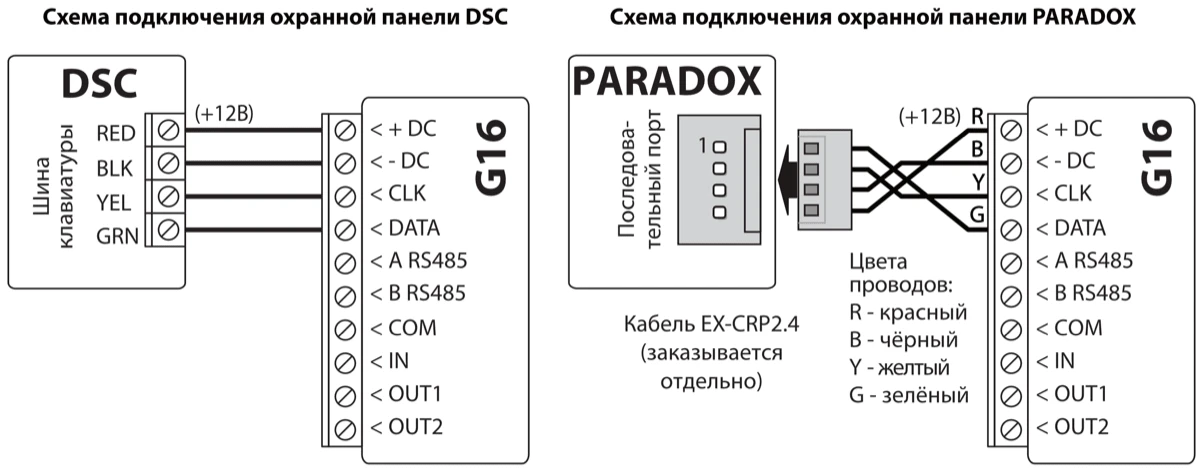

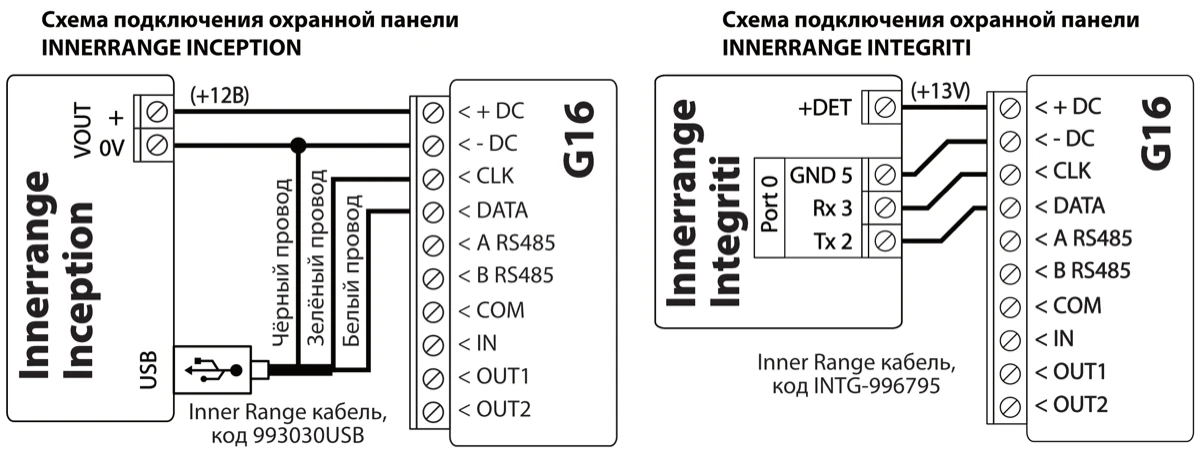

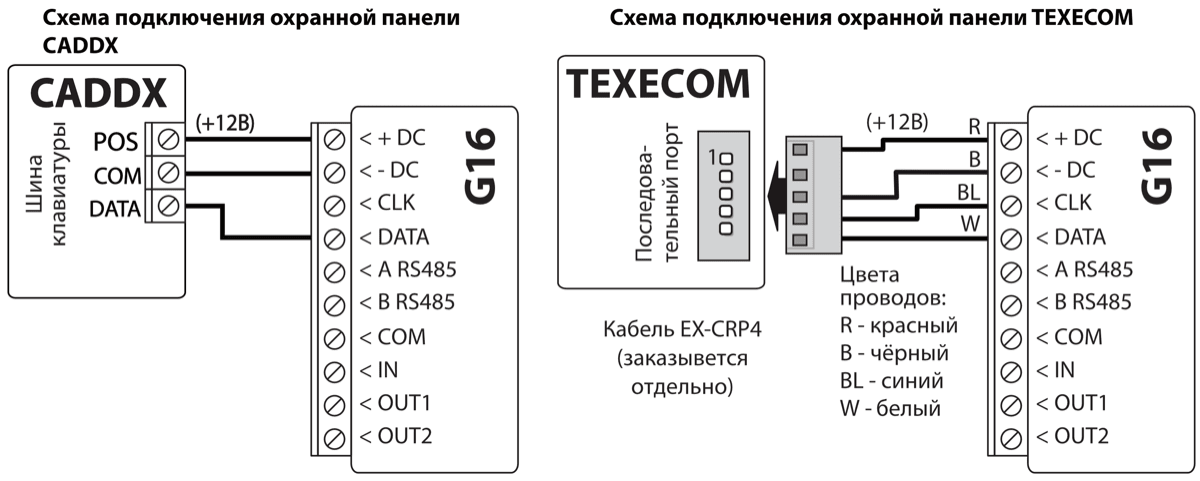

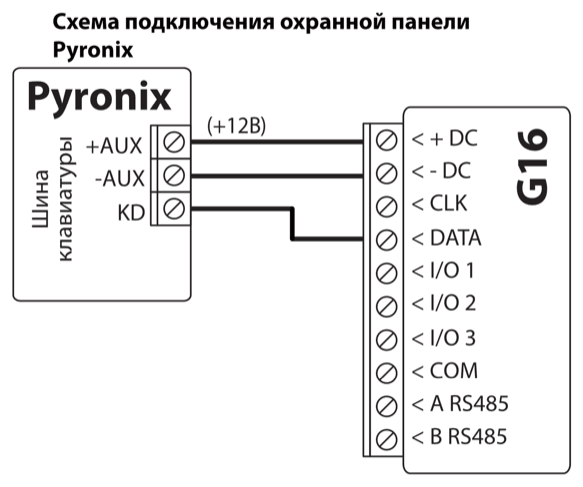

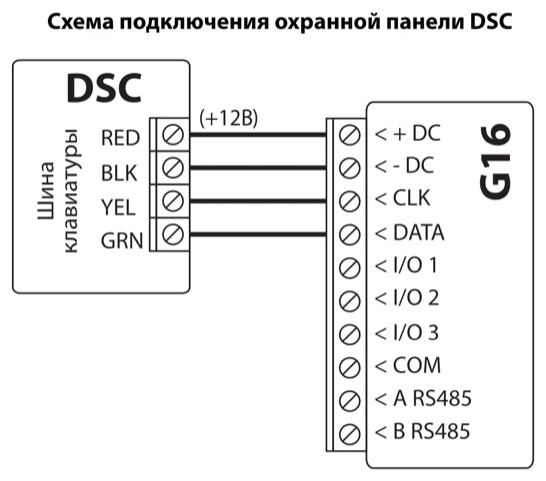

Подсоедините коммуникатор к охранной панели по одной из ниже указанных схем.

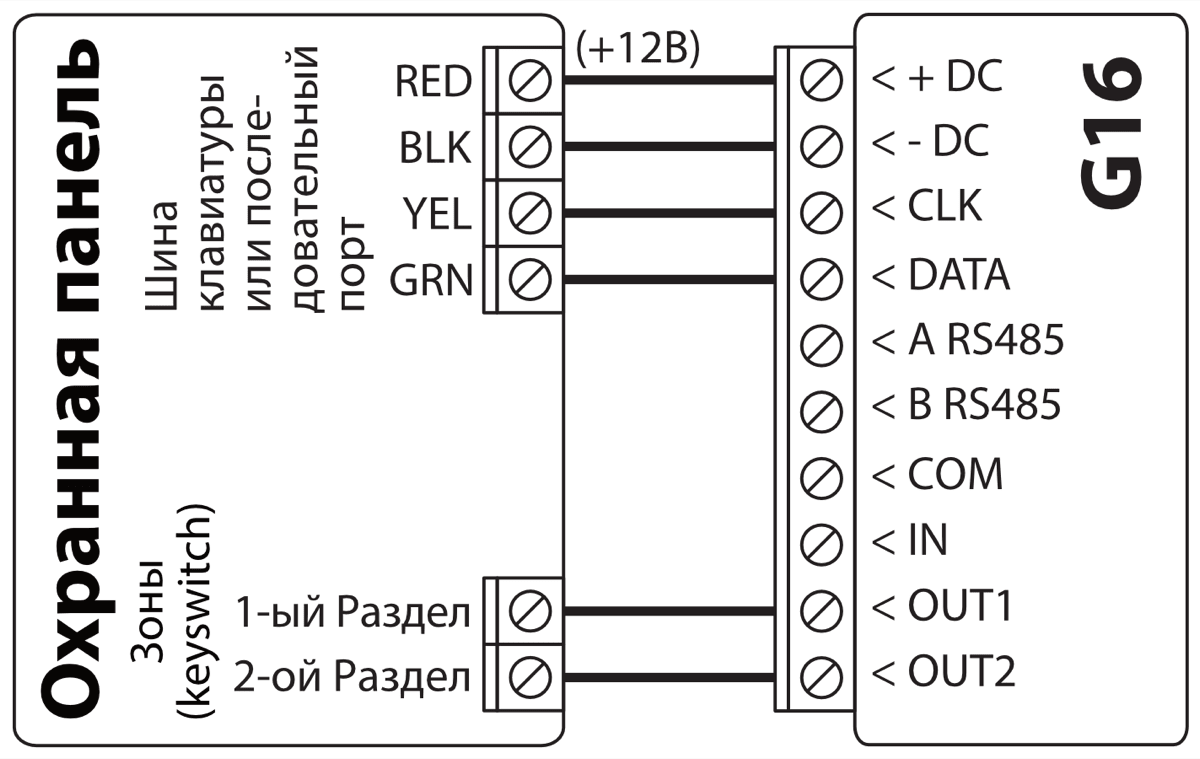

3.3 Схема подсоединения G16 к зоне выключателя (keyswitch) охранной панели¶

Руководствуйтесь этой схемой, при включении/выключении охранной панели зоной выключателя (keyswitch), которая управляется PGM выходом коммуникатора G16.

3.4 Схема подключения входа¶

Коммуникатор имеет один вход (IN). Тип цепи: NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL. Заводская установка входа – NO (нормально открытый). Установка другого типа входа осуществляется с программой TrikdisConfig в окне „Системные настройки“ в поле Тип входа IN1.

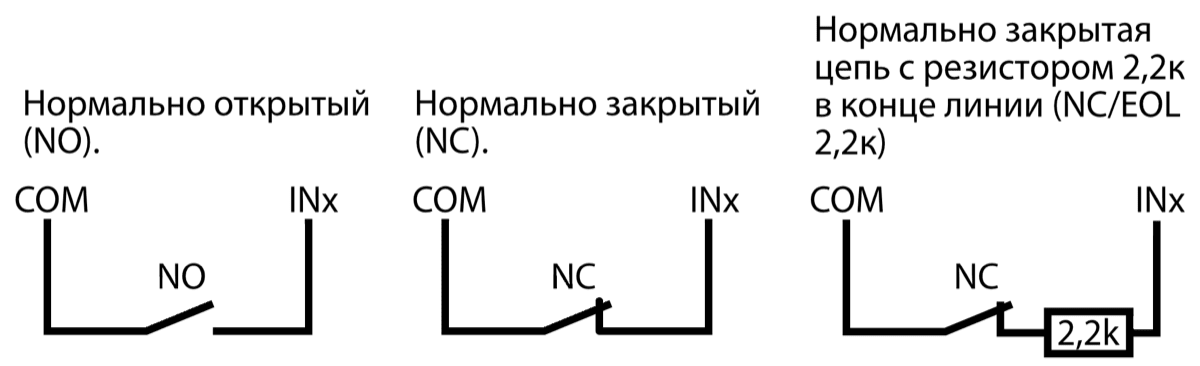

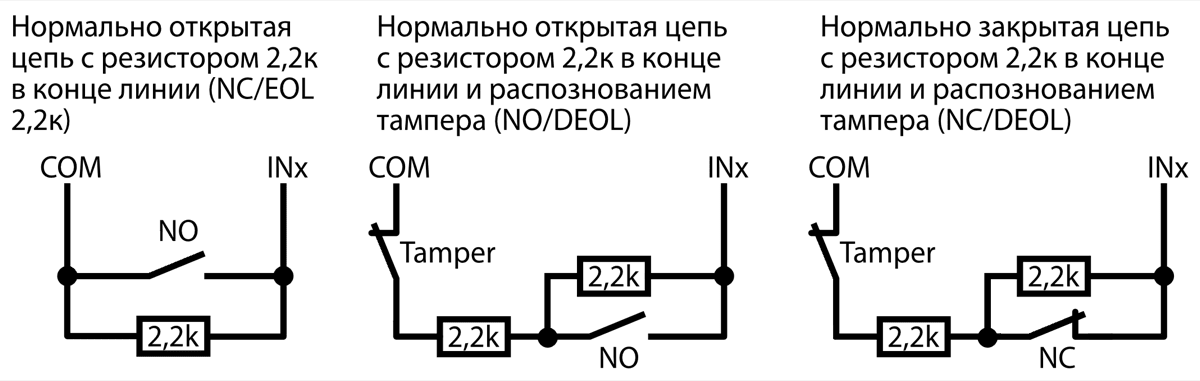

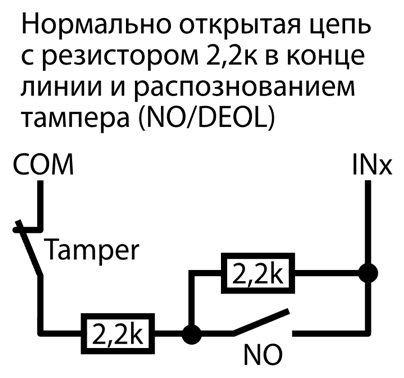

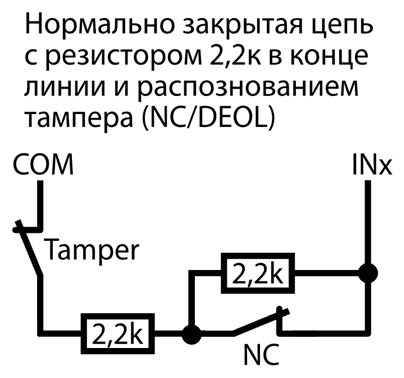

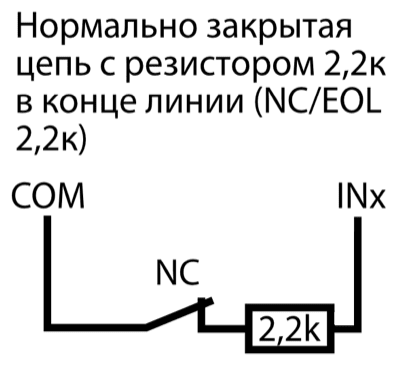

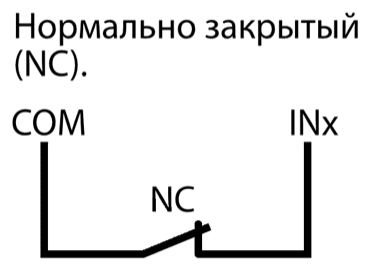

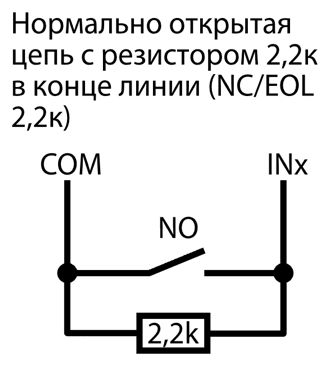

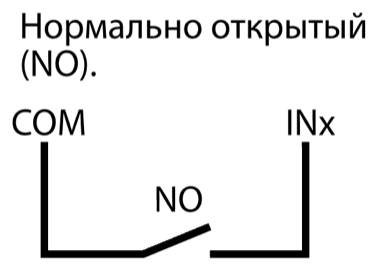

Cхемы типов входных цепей NC, NO, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL:

3.5 Схема подключения реле¶

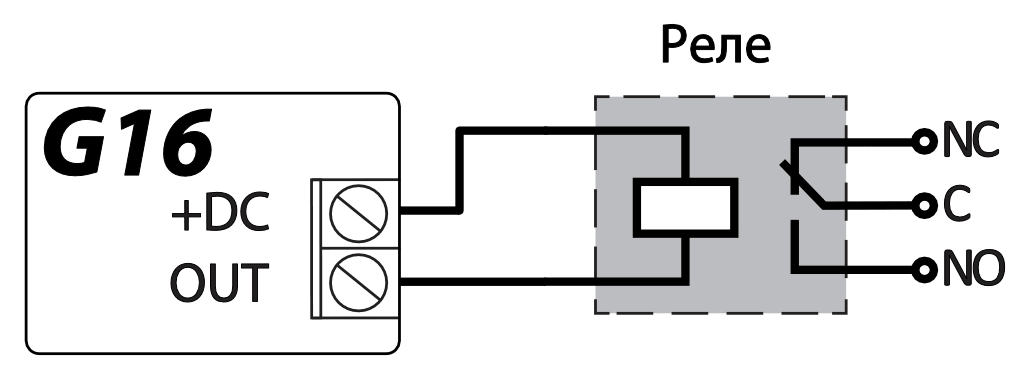

При помощи контактов реле можно удаленно управлять (включить/выключить) различными электрическими приборами.

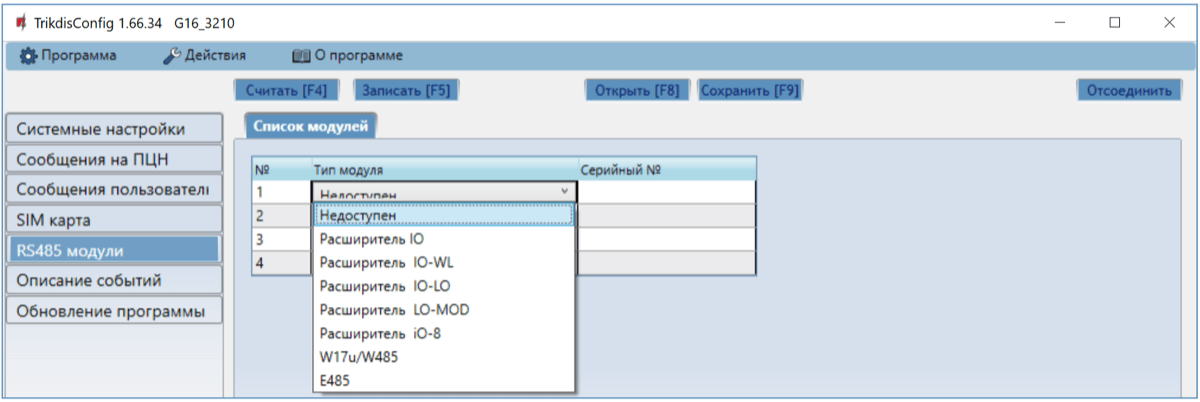

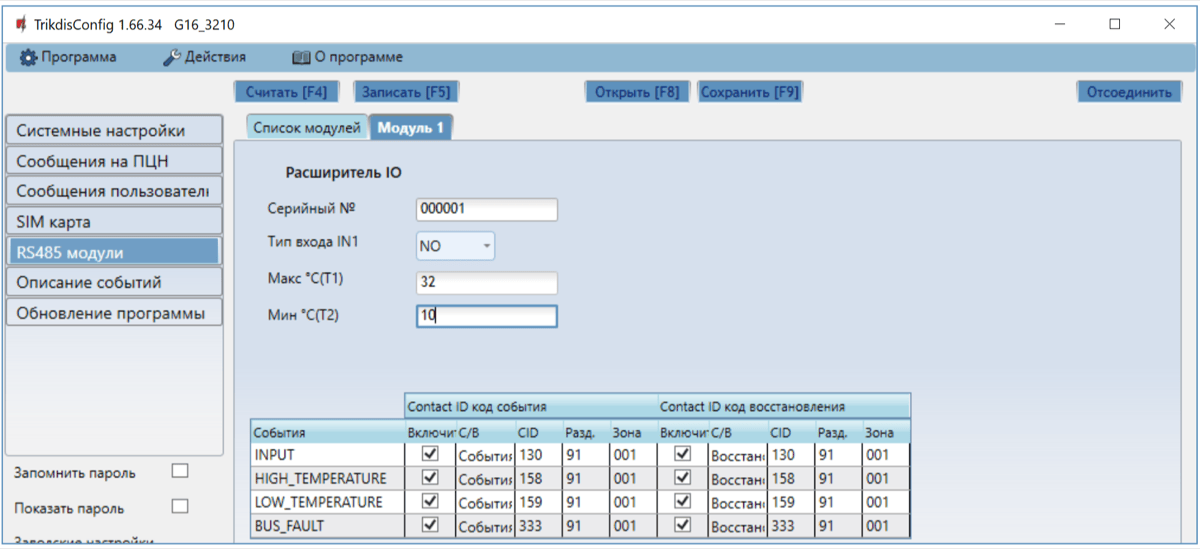

3.6 Схема подключения расширителей серии iO¶

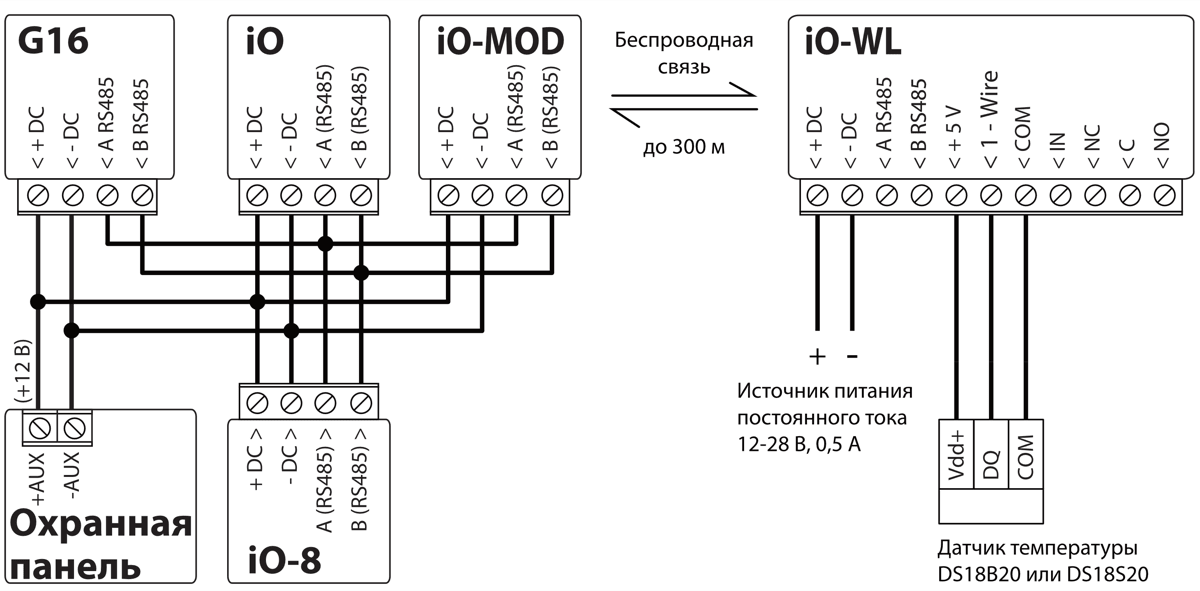

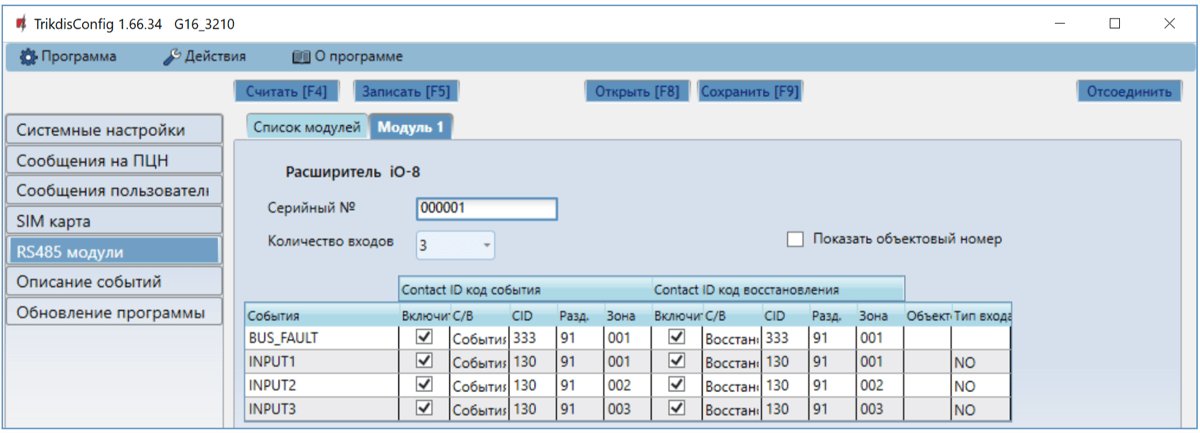

Для увеличения количества входов (IN), выходов (OUT) или для возможности подключения датчиков температуры необходимо подключить проводной или беспроводный Trikdis iO расширитель. Конфигурация G16 с модулем расширения описаны в п. 6.6 „Окно „RS485 модули““.

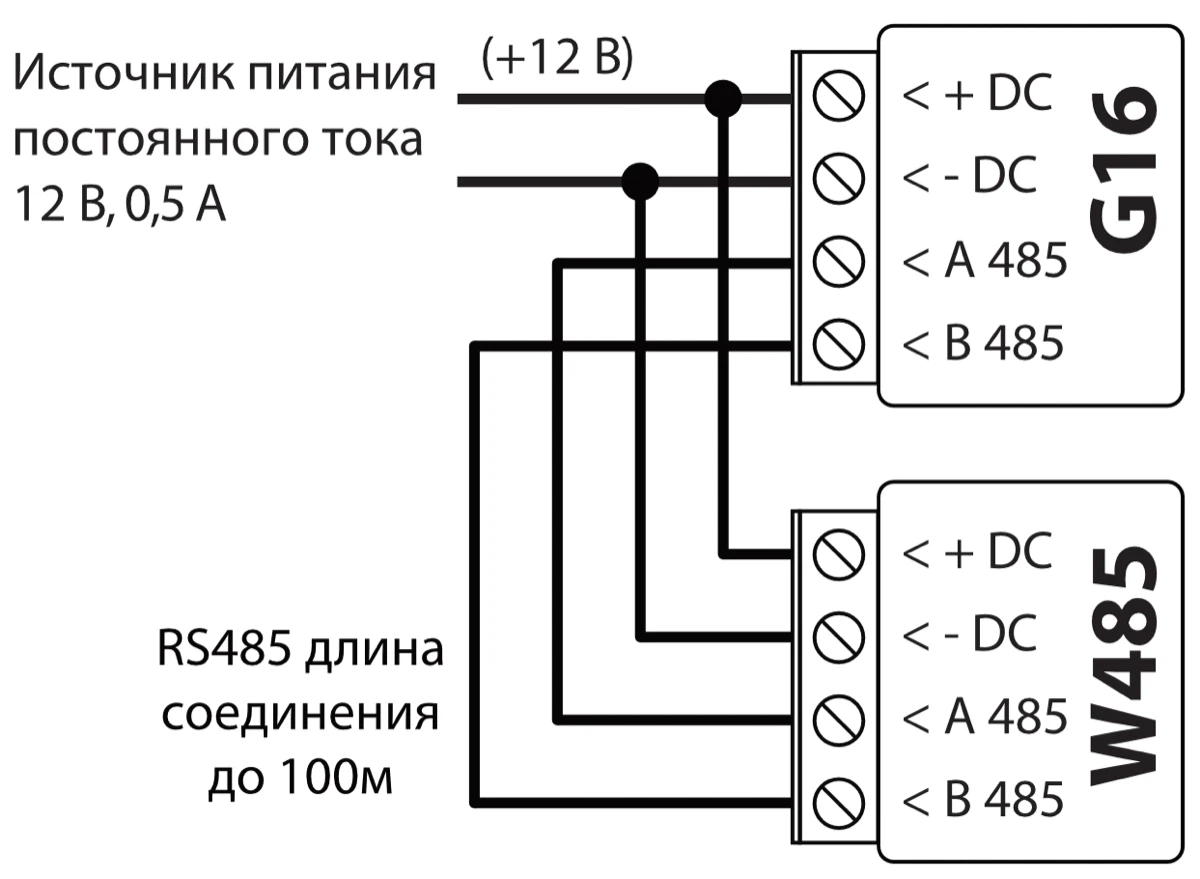

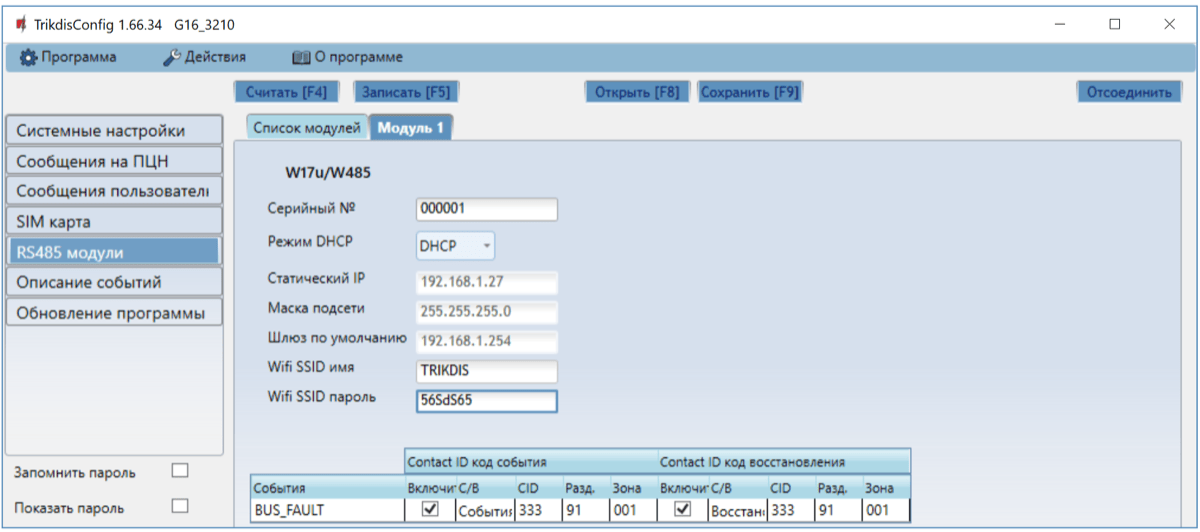

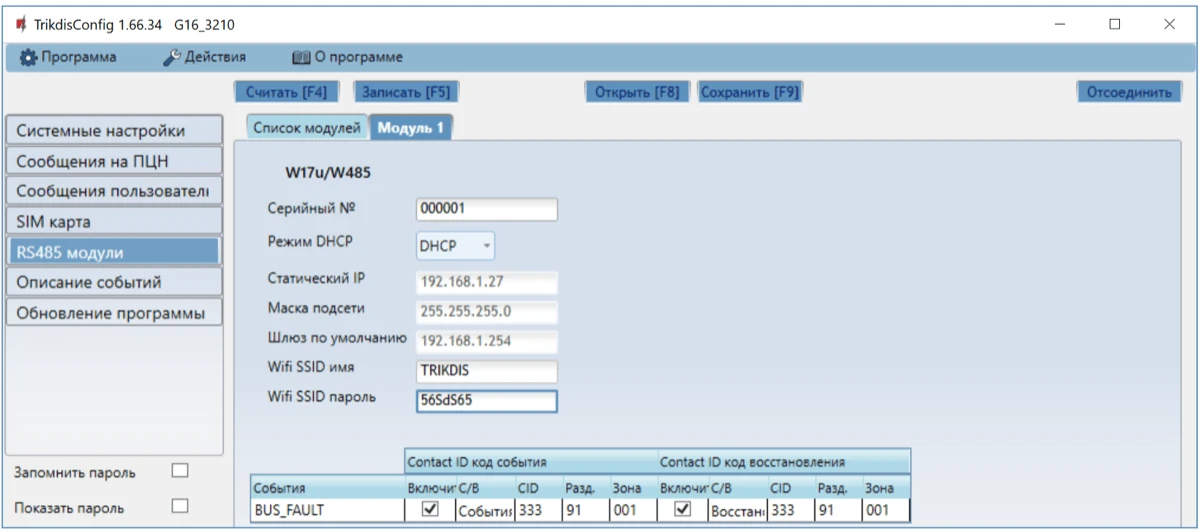

3.7 Схема подключения WiFi модуля W485¶

Модуль W485 предназначен для передачи сообщений и управления через Wi-Fi компьютерную сеть. Используя W485 вместе с G16, сообщения на ПЦН и в Protegus передаются через Wi-Fi компьютерную сеть и мобильный интернет не используется. При нарушении связи в Wi-Fi сети данные передаются через сеть мобильного интернета. При восстановлении Wi-Fi связи G16 начинает вновь отправлять сообщения через W485. / Конфигурация G16 с Wi-Fi модулем W485 описана в п. 6.6 „Окно „RS485 модули““. / В коммуникаторе G16 должна быть установлена SIM карта, чтобы работал модуль W485.

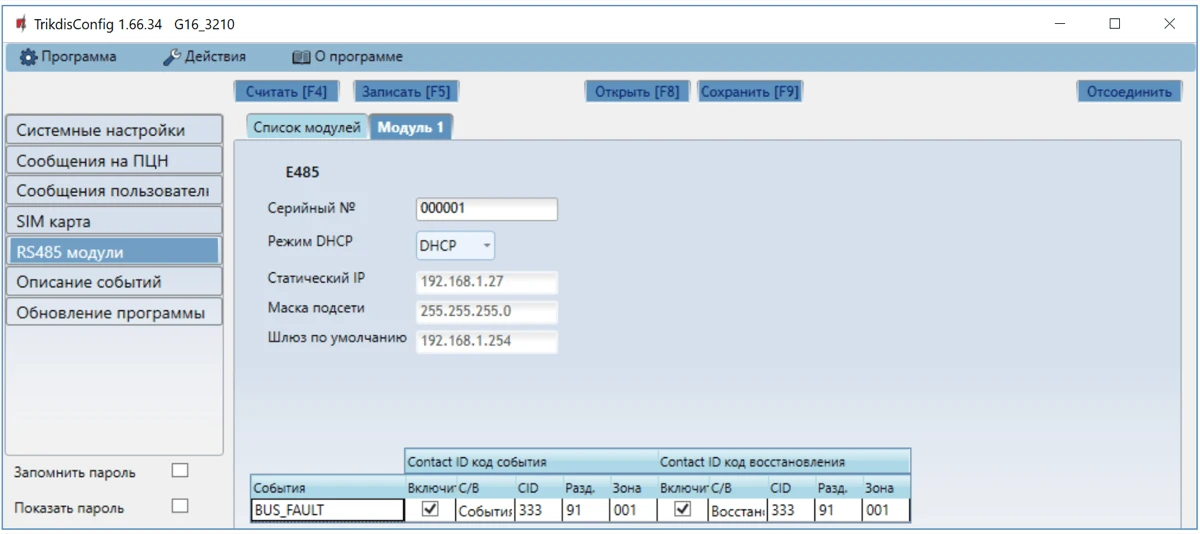

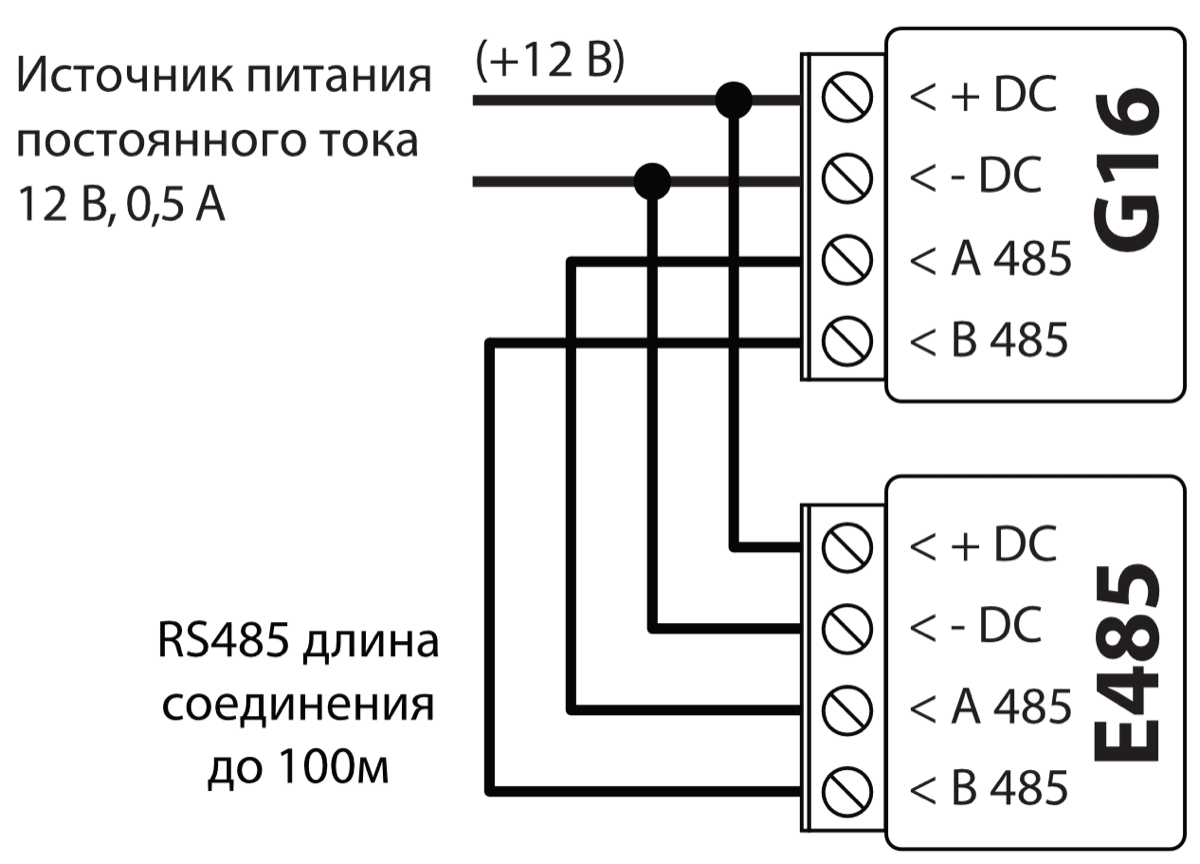

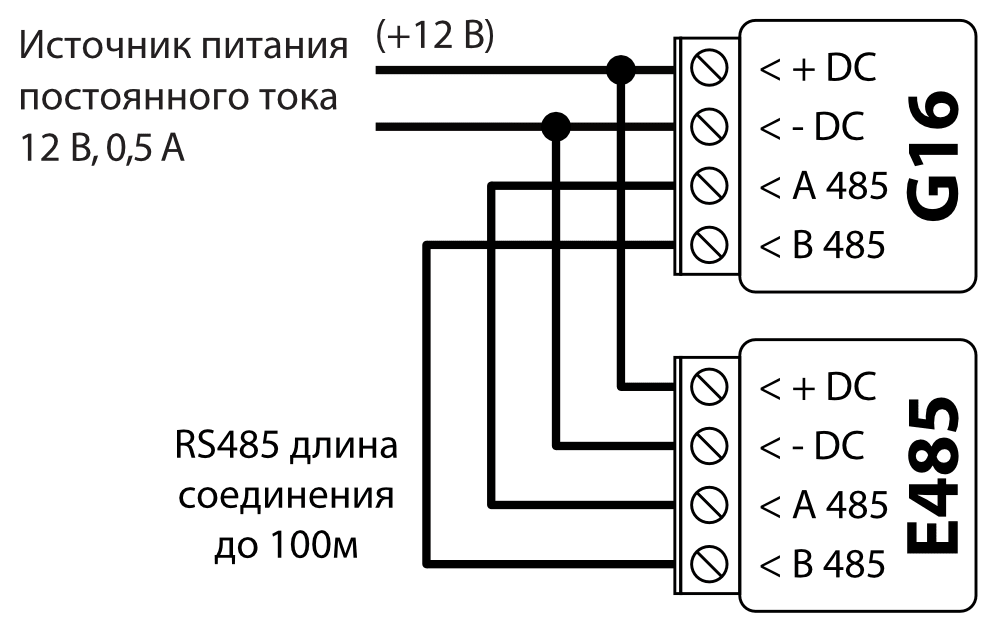

3.8 Схема подключения „Ethernet“ модуля E485¶

Модуль Е485 предназначен для передачи сообщений и управления через проводную компьютерную сеть. Используя Е485 вместе с G16, сообщения на ПЦН и в Protegus передаются через проводную компьютерную сеть и мобильный интернет не используется. При нарушении связи в компьютерной сети данные передаются через сеть мобильного интернета. При восстановлении связи в компьютерной сети G16 начинает вновь отправлять сообщения через Е485. / Конфигурация G16 с „Ethernet“модулем Е485 описана в п. 6.6 „Окно „RS485 модули““. / В коммуникаторе G16 должна быть установлена SIM карта, чтобы работал модуль Е485.

3.9 Включение коммуникатора¶

Для запуска коммуникатора, необходимо включить питание охранной панели. На коммуникаторе должны загореться световые индикаторы:

• „POWER“ светит зеленым цветом (достаточный уровень питающего напряжения).

• „NETWORK“ светит зеленым и мигает желтым цветом, когда коммуникатор зарегистрировался в сети.

4. Программирование охранных панелей¶

Ниже описывается программирование охранных панелей для совместной работы с коммуникатором G16, чтобы коммуникатор мог получать и передавать сообщения. Отправляя команды на коммуникатор, можно управлять охранной панелью удаленно.

Чтобы включить удаленное управление охранной панелью, необходимо галочкой отметить поле Прямое управление панелью в программном окне „Системные настройки“.

4.1 DSC¶

Охранные панели DSC программировать не требуется.

4.2 PARADOX¶

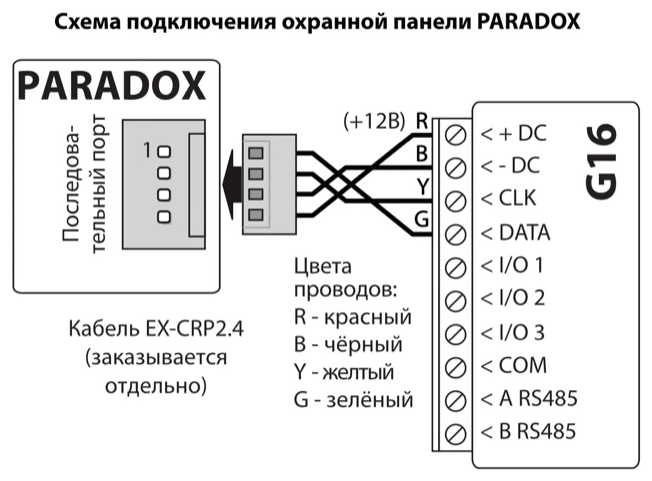

Охранные панели Paradox необходимо программировать только для прямого управления с Protegus. Для получения данных коммуникатором, охранные панели Paradox программировать не требуется.

Для удаленного управления Paradox панелями необходимо установить Пароль подключения ПК („PC download password“). Этот пароль должен совпасть с паролем, который ввели в программе TrikdisConfig в окне „Системные настройки“ в поле Код доступа ПК. Поле Код доступа ПК для удаленного управления появится после того, как отметите поле Прямое управление панелью.

Программирование охранной панели для установки Пароля подключения ПК:

• Панель серии MAGELLAN, SPECTRA. В ячейке 911 введите 4-значный пароль подключения.

• Панель серии DIGIPLEX EVO. В ячейке 3012 введите 4-значный пароль подключения.

4.3 TEXECOM¶

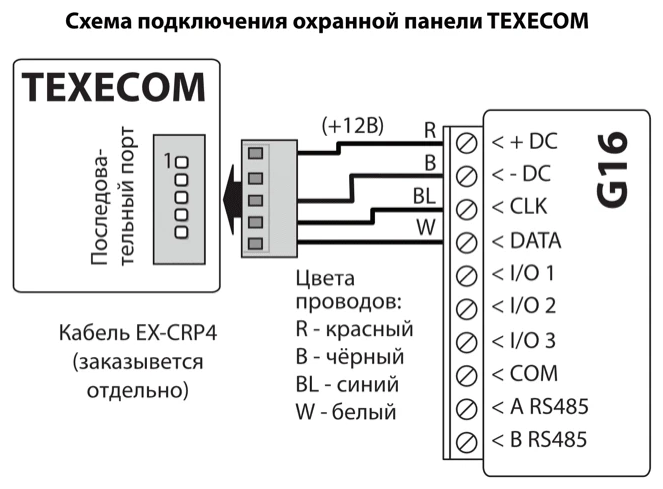

Охранную панель Texecom необходимо запрограммировать для передачи сообщений и для удаленного управления.

Необходимо ввести пароль UDL passcode охранной панели Texecom. Этот пароль должен совпасть с паролем, который ввели в программе TrikdisConfig в окне „Системные настройки“ в поле Код доступа ПК. Поле Код доступа ПК для удаленного управления появится после того, как отметите поле Прямое управление панелью.

Охранную панель Texecom можете запрограммировать с Wintex программой. Введите UDL passcode (4-значный пароль) в программном окне Communication Option, закладка Options.

Программирование охранной панели можно осуществить с клавиатуры панели:

1. Введите 4-значный код установщика и нажмите кнопку [Menu].

2. Нажмите кнопку [9].

3. Нажмите кнопки [7][6] и потом нажмите кнопку [2]. Введите 4-значный пароль UDL passcode (UDL passcode должен совпасть с Кодом доступа ПК коммуникатора G16).

4. Нажмите кнопку [Yes]. Выйдите из режима программирования, нажав кнопку [Menu].

4.4 UTC INTERLOGIX(CADDX)¶

Программирование охранной панели осуществите с клавиатуры панели:

1. Нажмите кнопки [*][8] и введите код установщика (заводской код 9713).

2. Введите номер оборудования, который назначен для подключенного коммуникатора (заводской - 0).

3. Сделайте настройки панели, которые указаны в таблице ниже. По порядку введите номер Ячейки, Сегмент и введите Данные. Нажав [*], вернетесь в поле ввода Ячейки.

Окончив ввод данных, нажмите кнопку [Exit] два раза, чтобы выйти из режима программирования.

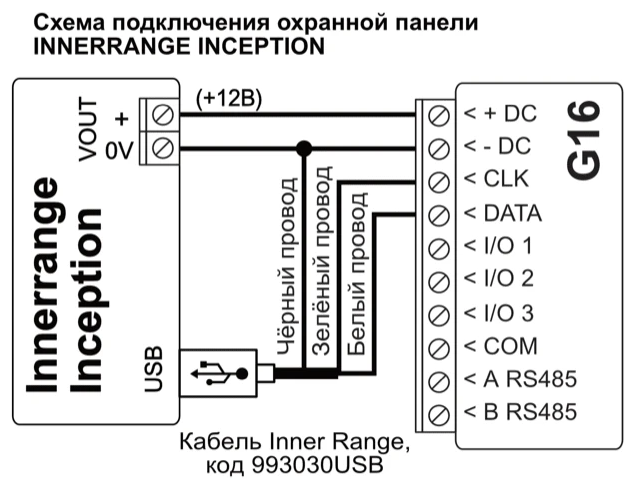

4.5 INNERRANGE¶

Охранная панель Innerrange Inception должная иметь прошивку 2.3.0.3507-r0 или более высокую.

Охранная панель должна быть подключена к интернету. Подключитесь к охранной панели Innerrange Inception, набрав в браузере: https://skytunnel.com.au/inception/SERIALNUMBER . Где SERIALNUMBER – вводится серийный номер охранной панели, который указан на корпусе панели.

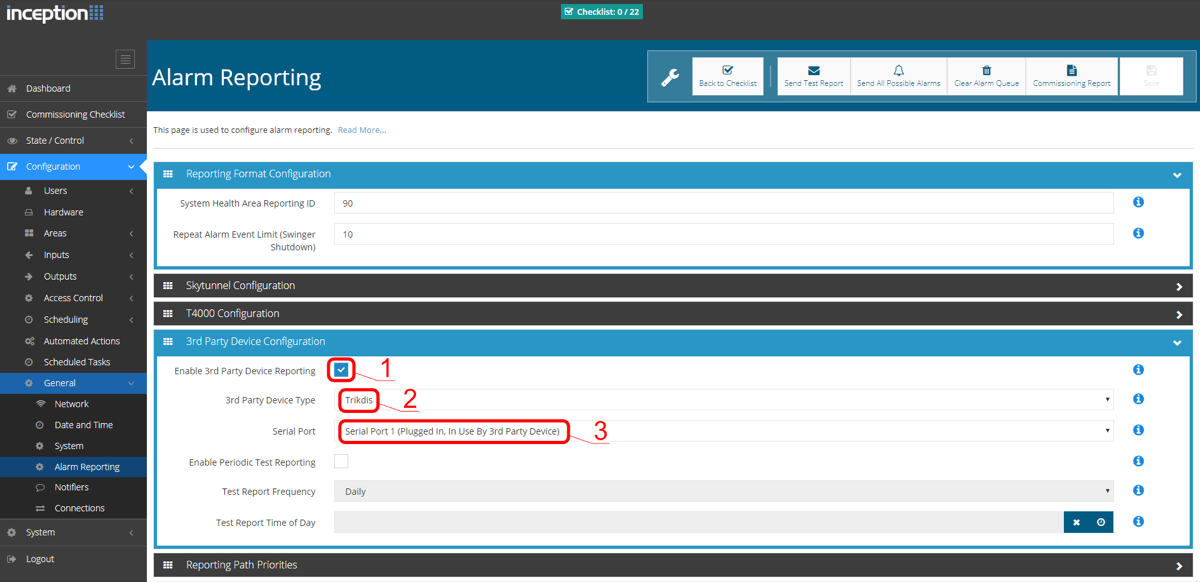

Войдите в Configuration>General>Alarm Reporting. В группе 3rd Party Device Reporting необходимо установить:

1. Enable 3rd Party Device Reporting – отметьте поле.

2. 3rd Party Device Type – введите „Trikdis“.

3. Serial port – введите „Serial Port 1 (Plugged In, In Use By 3rd Party Device)“.

4. Сохраните настройки и выйдите из программы.

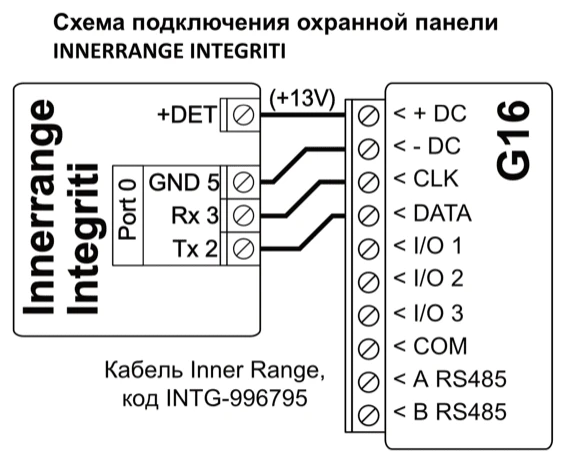

Охранная панель Innerrange Integriti должна иметь прошивку 19.1.0.36608 или более высокую, прошивку профессиональной версии 19.1.0.15396 или более высокую.

В программе конфигурации охранной панели укажите протокол связи Trikdis. Формат данных Contact ID. Порт (TTL Port-0) охранной панели, к которому подключен коммуникатор G16, имеет настройки 19200, 8, N, 1. Сохраните настройки и выйдите из программы.

4.6 Honeywell Ademco Vista¶

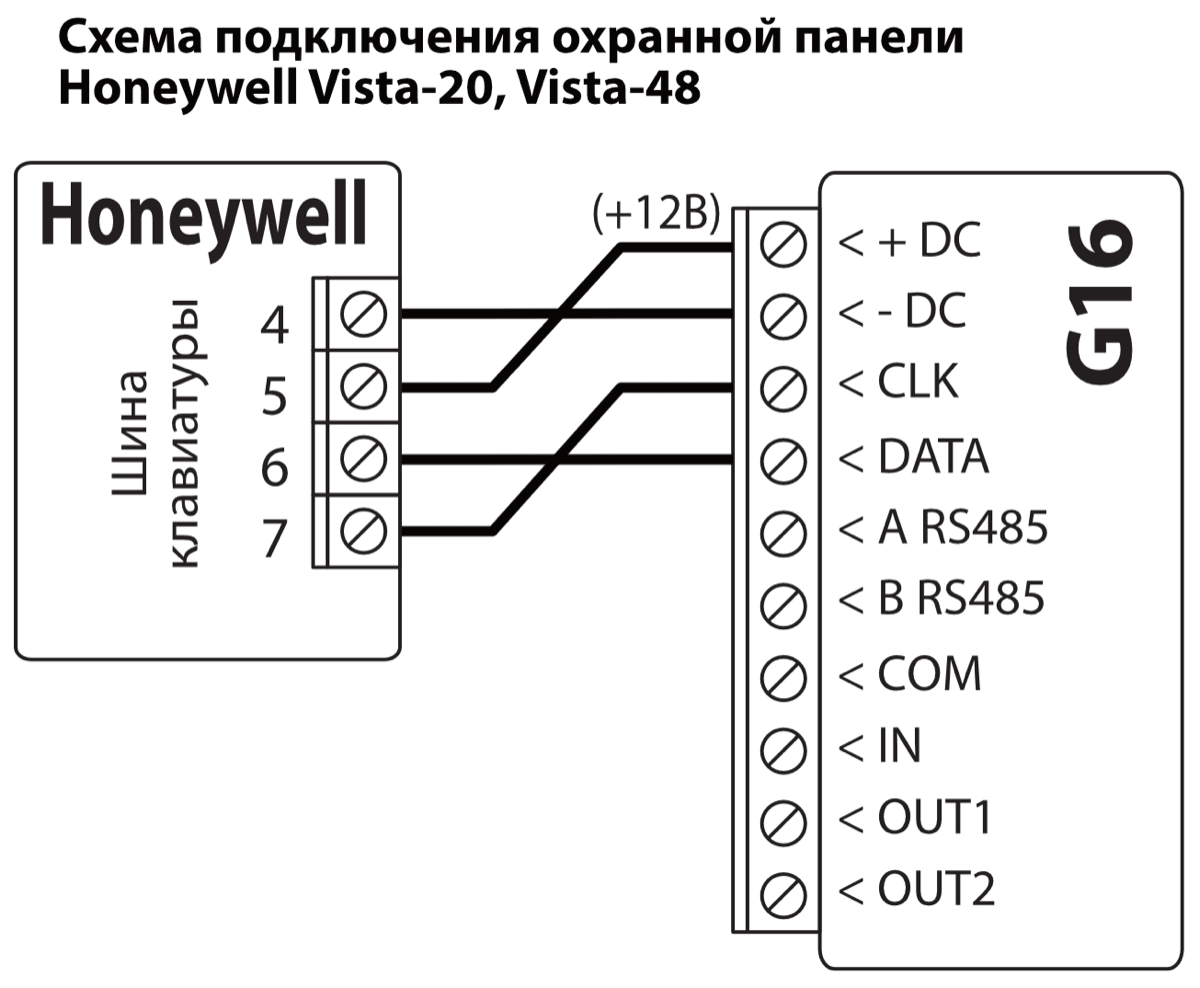

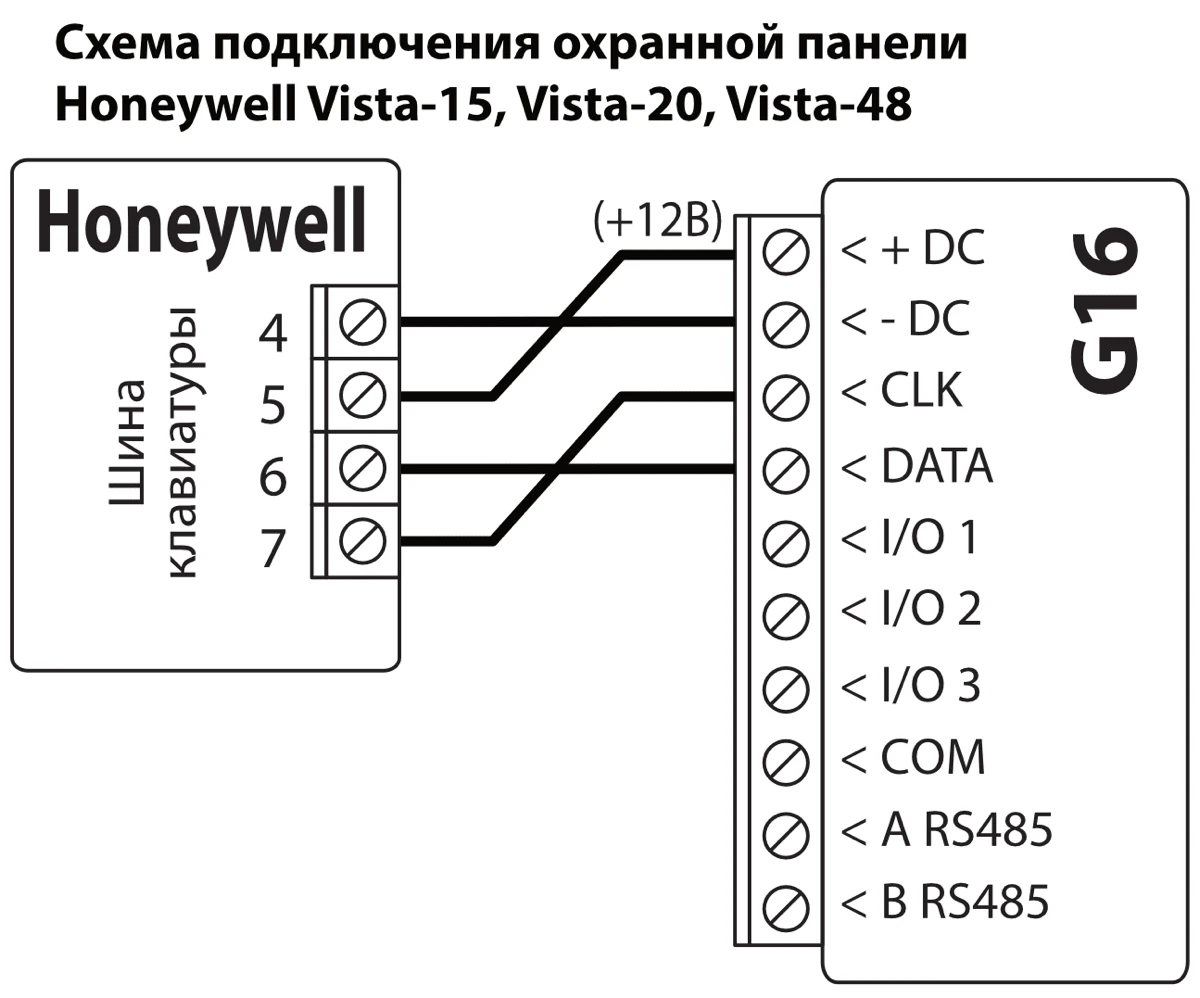

Программирование охранных панелей Honeywell Ademco Vista-20 и Honeywell Ademco Vista-48. Прошивка охранных панелей должна быть V5.3 и выше. Программирование осуществляется с подключенной клавиатуры:

1. Войдите в режим программирования. Введите код установщика [4][1][1][2] и затем введите [8][0][0]. Или включите питание охранной панели и в течение 50 сек., после включения питания, нажмите одновременно кнопки [*] и [#] (такой метод входа в режим программирования применяется, когда из режима программирования вышли нажав на клавиатуре кнопки [*][9][8]).

2. Включите отправление CID через LRR. На клавиатуре нажмите кнопки [*][2][9][1][#].

3. Используя функцию Прямое управление панелью, разрешите использовать второй AUI адрес. Наберите на клавиатуре [*][1][8][9][1][1][#] .

4. Выйдите из режима программирования. Наберите на клавиатуре [*][9][9] .

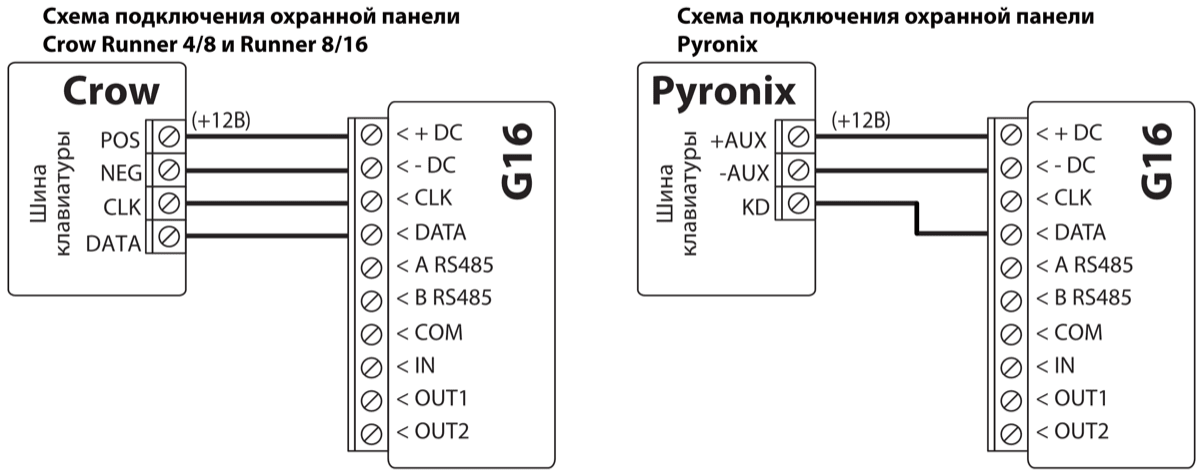

4.7 Crow¶

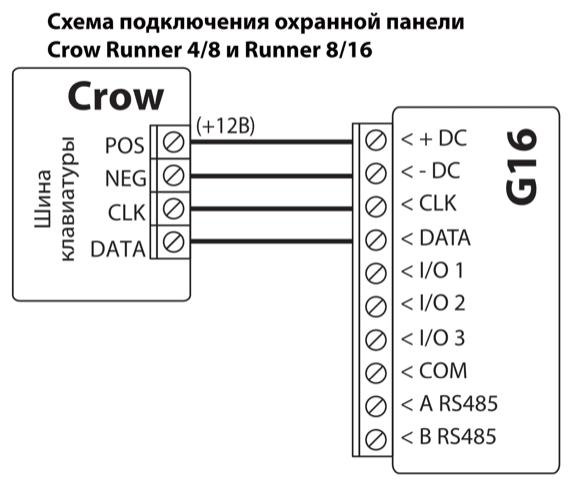

Охранные панели Crow Runner 4/8 и Runner 8/16 программировать не нужно.

5. Удаленное управление¶

5.1 Добавление охранной системы к приложению Protegus¶

С Protegus пользователи смогут удаленно управлять системой охраны. Пользователь будет иметь информацию о состоянии системы охраны, получать уведомления о событиях системы охраны.

1. Скачайте и запустите приложение Prоtegus или используйте браузерную версию www.protegus.app.

2. Подключитесь к системе с помощью своего имени и пароля или создайте новую учетную запись.

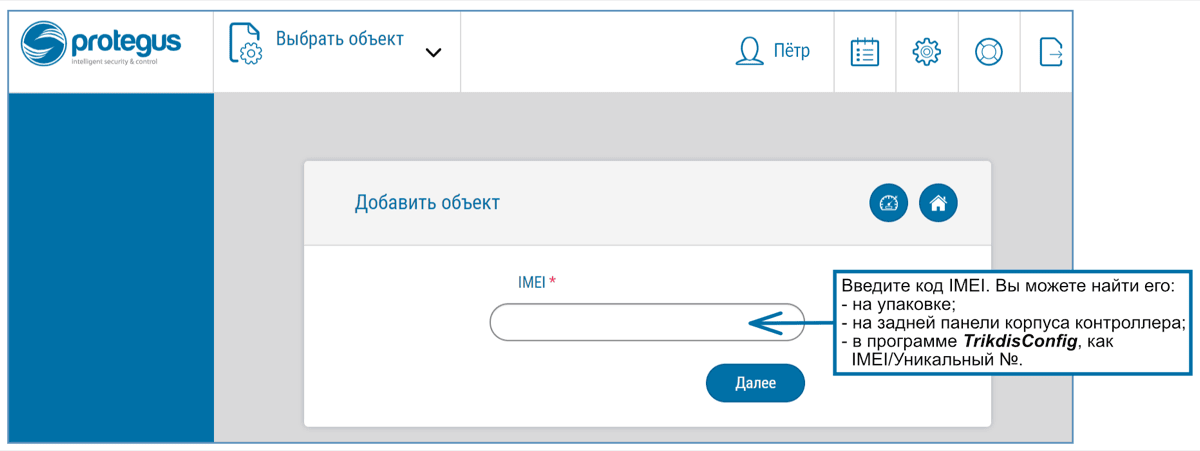

3. Нажмите Добавить объект и введите „IMEI“ номер G16, который найдете на изделии или на упаковке. Нажмите кнопку Далее.



5.2 Дополнительные настройки для включения/выключения системы зоной выключателя¶

Следуйте приведенным ниже инструкциям, если постановка/снятие с охраны будет осуществляться PGM выходом коммуникатора G16, который подключен к зоне выключателя (keyswitch) охранной панели.

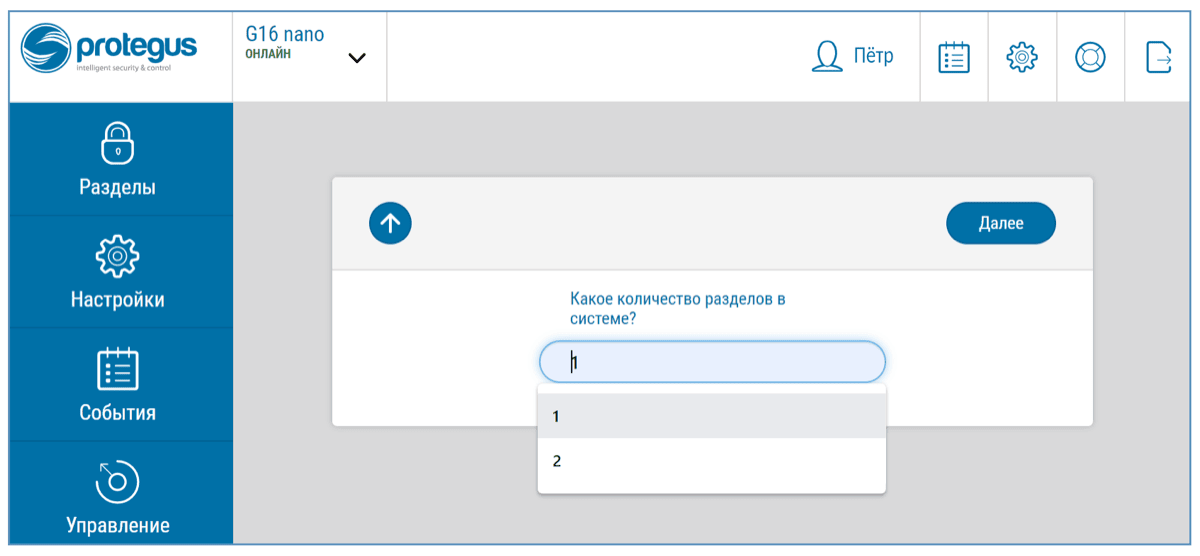

1. В новом окне в боковом меню нажмите „Разделы“. В открывшемся окне укажите количество разделов (1 или 2) охранной сигнализации и нажмите „Далее“.

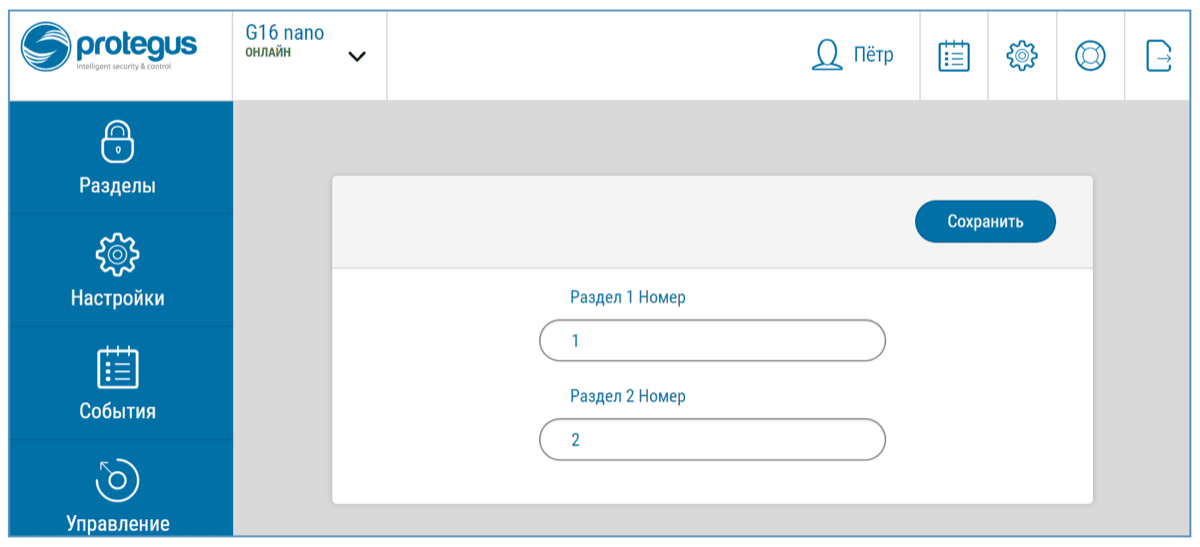

2. В новом окне укажите номер каждого указанного раздела в охранной системе и нажмите „Сохранить“.

3. В боковом меню нажмите „Настройки“ и в открывшемся окне нажмите „Настройки“. Отметьте поле „Использовать PGM Выход для Включения/Выключения охранной системы“ и укажите которым разделом будет управлять PGM выход. Один PGM выход коммуникатора G16 может управлять только одним разделом охранной сигнализации (1 PGM – 1 раздел; 2 PGM – 2 раздел).

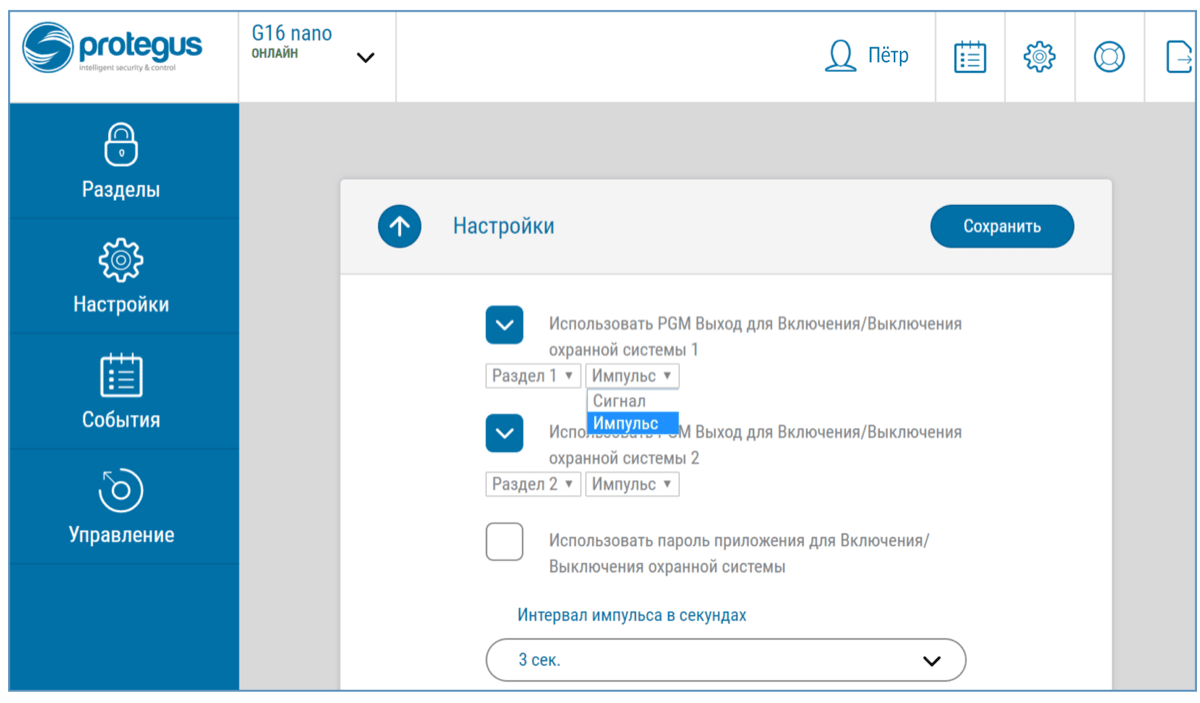

4. Выберите Сигнал или Импульс, в зависимости от того как настроен тип зоны выключателя (keyswitch). Если необходимо, можете изменить интервал импульса.

5. Для дополнительной безопасности, можете выбрать „Использовать пароль приложения для Включения/Выключения охранной системы“. Тогда при нажатии кнопки Поставить на охрану/Снять с охраны появится окно ввода пароля приложения.

5.3 Включение/выключение охранной системы с Protegus¶

1. Чтобы управлять системой откройте окно Разделы в Protegus.

2. Откройте в Protegus окно Разделы, чтобы управлять охранной системой.

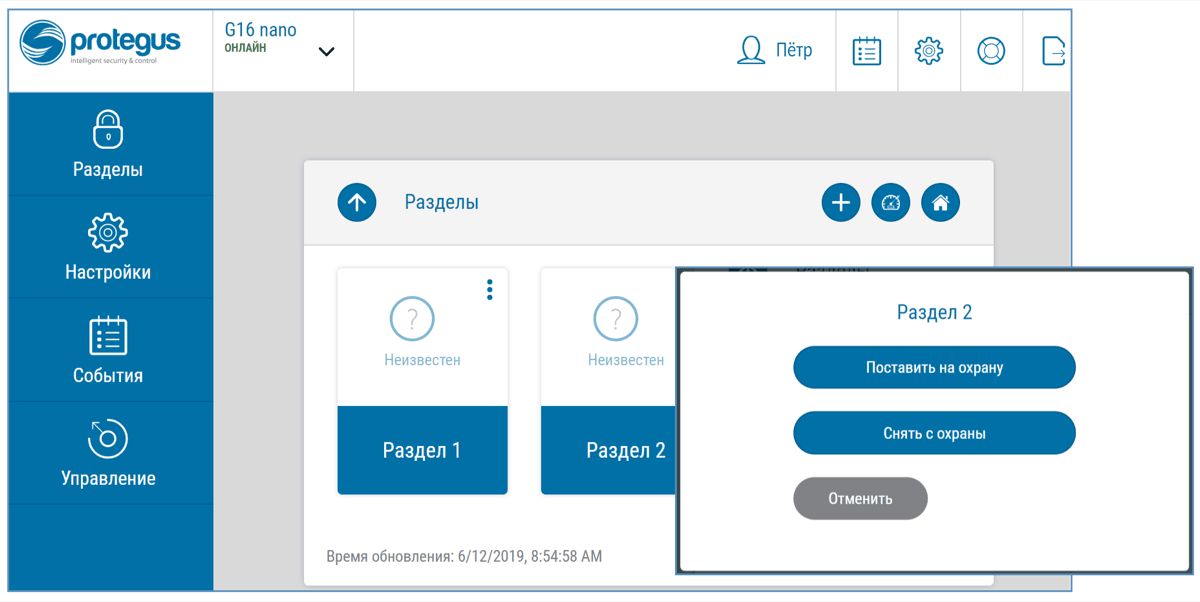

3. В окне „Разделы“ нажмите на кнопку раздела. В открывшемся окне выберите действие (Снять с охраны/Поставить на охрану раздел охранной системы).

4. При необходимости введите код пользователя или пароль Protegus.

5.4 Настройка и управление SMS сообщениями¶

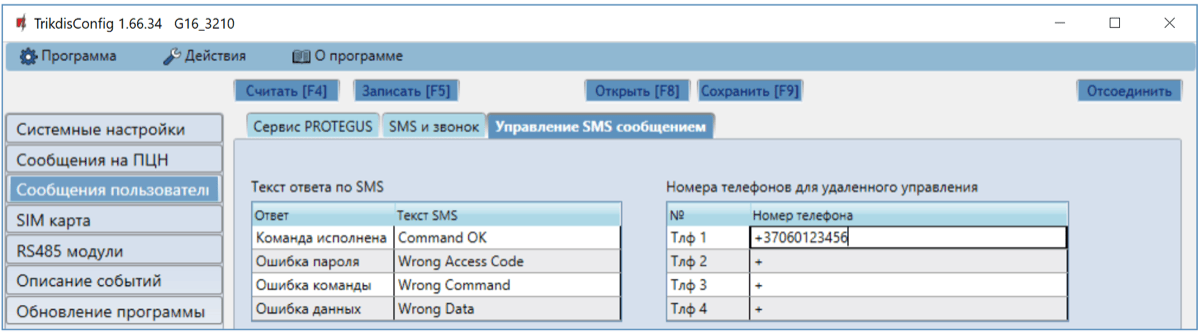

Коммуникатор можно удаленно настраивать SMS сообщениями и дистанционно управлять им.

Структура SMS сообщения: Пароль [пробел] Команда [пробел] Данные

В качестве пароля применяйте Код администратора (может выполнять команды: INFO, RESET, OUTPUT1, CONNECT) или Код установщика (может выполнять команды: INFO, RESET, OUTPUT1).

5.4.1 Список SMS команд¶

Можно указать телефонные номера, команды которых будет принимать и исполнять коммуникатор. Настройка коммуникатора описана в п. 6.4 „Окно „Сообщения пользователю““, закладка „Управление SMS сообщением“.

6. Конфигурация с программой TrikdisConfig¶

6.1 Строка состояния TrikdisConfig¶

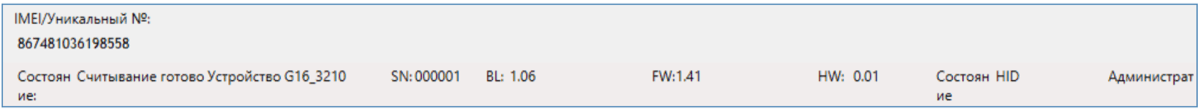

Подключив G16 и TrikdisConfig и нажав на кнопку Считать [F4], программа в строке состояния предоставит информацию о подключенном изделии.

Нажав кнопку Считать [F4], программа TrikdisConfig считает и покажет настройки коммуникатора G16. С TrikdisConfig сделайте необходимые настройки, по приведенному ниже описанию.

6.2 Окно „Системные настройк蓶

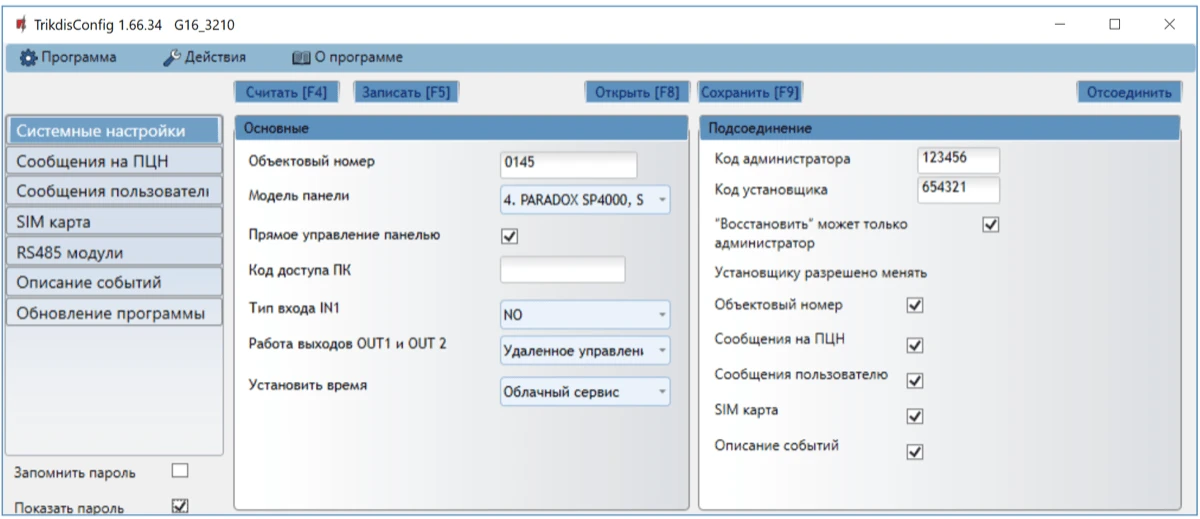

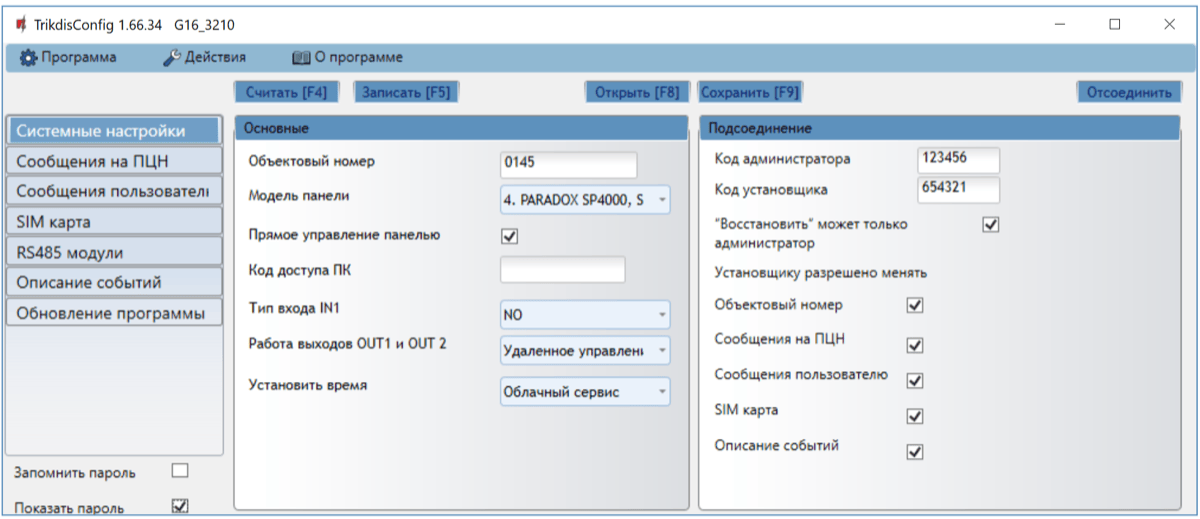

Группа „Основные“

• Объектовый номер – если сообщения будут отправляться на ПЦН (пульт централизованного наблюдения), то необходимо указать номер объекта (4-значный шестнадцатеричный номер, 0-9, А-F. Не используйте FFFE, FFFF объектовые номера.), который предоставлен ПЦН.

• Выберите Модель панели, к которой подключен коммуникатор.

• Прямое управление панелью – отметьте поле и коммуникатор G16 будет осуществлять прямое управление дистанционно. Этот параметр отображается для охранных панелей с прямым управлением. В п. 4 „Программирование охранных панелей“ описана настройка охранных панелей с прямым управлением.

• Код доступа ПК/Код UDL – для прямого управления охранными панелями Paradox и Texecom необходимо ввести код ПК/UDL. Код должен совпасть с кодом, который введен в охранной панели. Программирование охранных панелей описано в разделе 4 „Программирование охранных панелей“.

• Тип входа IN1 – выберите из списка тип входа (NO, NC, NO/EOL, NC/EOL, NO/DEOL, NC/DEOL).

• Работа выходов OUT1 и OUT2 – выберите из списка функцию работы выхода.

• Установить время – выберите сервер для синхронизации времени внутренних часов.

Группа „Подсоединение“

• Код администратора – дает полный доступ к конфигурации коммуникатора (заводской код - 123456).

• Код установщика – дает ограниченный доступ к конфигурации коммуникатора (заводской код – 654321).

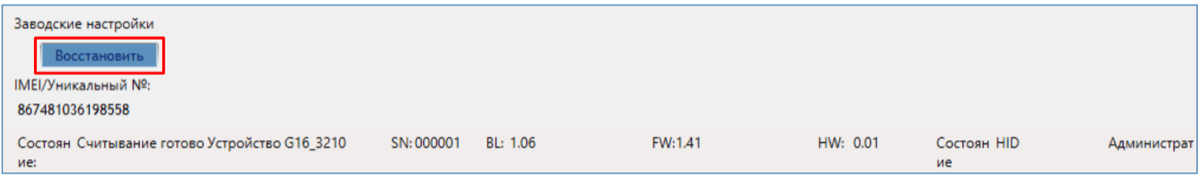

• „Восстановить” может только администратор – отметив поле, восстановить заводские настройки коммуникатора можно будет только после ввода кода администратора.

Примечание: Если отмечено поле „Восстановить“ может только администратор, а кода администратора не знаете, то восстановить заводские настройки может производитель ЗАО „Trikdis“ (это платная услуга).

• Установщику разрешено менять – администратор устанавливает, какие параметры сможет менять установщик.

6.3 Окно „Сообщения на ПЦН”¶

Закладка „Настройки ПЦН“

Коммуникатор отправляет сообщения на ПЦН через интернет (IP) или SMS сообщениями.

Сообщения могут отправляться по нескольким каналам связи. Основной и параллельный каналы связи могут работать параллельно, так коммуникатор отправляет сообщения на два приемника одновременно. Резервный канал связи может быть назначен как основному, так и параллельному каналам связи. Резервные каналы связи используются при нарушениях в основных каналах связи.

Сообщения на ПЦН отправляются шифрованными и защищены паролем. Для приема и передачи сообщений в программу мониторинга необходим приемник Trikdis:

• IP сообщения – программный приемник IPcom Windows/Linux, IP/SMS аппаратурный приемник RL14 или многоканальный приемник RM14.

• SMS сообщения – IP/SMS аппаратурный приемник RL14, многоканальный приемник RM14 или SMS приемник GM14.

Связь SMS сообщениями особенно полезна в качестве резервного канала связи, который работает при нарушениях IP связи в сети оператора мобильной связи. Не рекомендуется использовать SMS в качестве основного канала связи.

Группа „Основной канал связи”

• Режим – выберите способ связи (IP, SMS) с приемником ПЦН.

• Протокол – TRK передача данных на IP приемники Trikdis, SIA DC-09 передача данных на универсальные IP приемники, TL150 передача данных на IP приемники SUR-GARD.

• Ключ шифрования TRK – 6-значный ключ шифрования сообщений. Ключ шифрования, введенный в коммуникатор, должен совпадать с ключем шифрования, который записан в приемнике ПЦН.

• Домен или IP – введите адрес домена или IP адрес приемника.

• Порт – введите номер порта (port) приемника в сети.

• TCP или UDP – выберите протокол (TCP или UDP) передачи сообщений.

• Номер телефона (только для SMS сообщений) – введите телефонный номер TRIKDIS SMS приемника. Телефонный номер должен быть с международным кодом (пр.: 370xxxxxxxx).

Группа „Параллельный канал связи”

На этом канале связи сообщения передаются параллельно с основным каналом связи. При включении Параллельного канала связи, сообщение отправляются на два приемника одновременно (пр.: на местный и центральный приемники ПЦН). Поля настройки Параллельного канала связи аналогичны настройкам Основного канала связи.

Группа „Резервный канал связи”

Включите режим резервного канала, чтобы сообщения отправлялись резервным каналом связи при нарушении основного канала связи. Настройка резервного канала связи аналогична настройкам основного канала.

Резервный номер для SMS оповещений

Сообщения отправляются резервным SMS каналом связи, когда не удается отправить сообщения по основным и резервным каналам связи. Резервный SMS канал связи особенно полезен, когда пропадает IP связь у оператора мобильной сети.

Этот канал связи работает только если установлена GPRS связь на Основном и Резервном каналах связи. SMS сообщения будут отправляться на приемник ПЦН: 1) сразу после первого включения коммуникатора G16; 2) после прерывания TCP/IP и UDP/IP связи на Основном и Резервном каналах связи.

• Резервный номер для оповещения SMS – введите телефонный номер Trikdis SMS приемника GM14 ПЦН. Телефонный номер должен быть с международным кодом (пр.: 370xxxxxxxx).

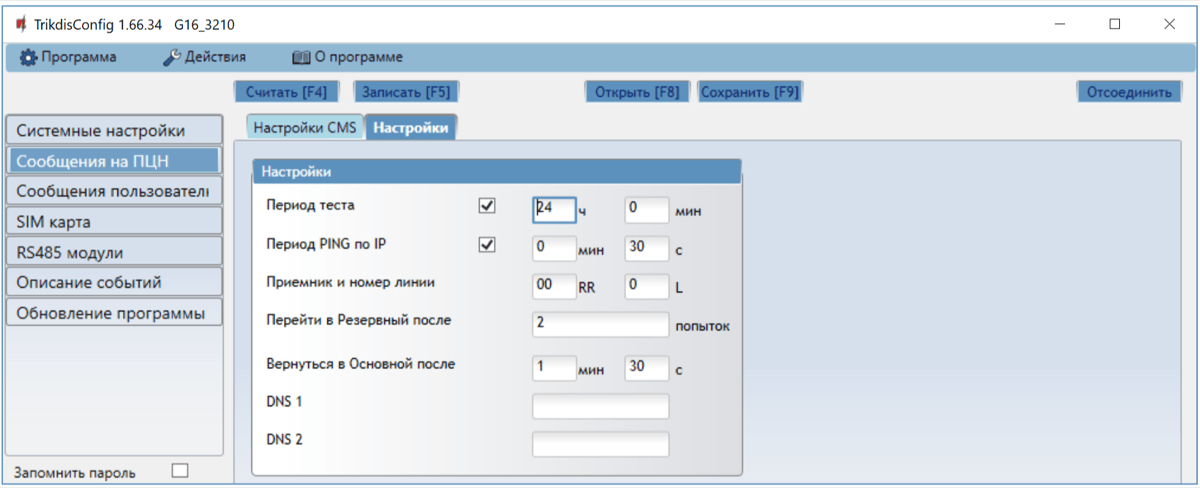

Закладка „Настройки“

Группа „Настройки“

• Период теста – период отправки тестовых сообщений для проверки канала связи. Тестовые сообщения отправляются Contact ID кодами и передаются на программу мониторинга.

• Период PING по IP – период отправки внутренних PING сигналов проверки связи. Эти сообщения отправляются только по IP каналу. Приемник не передает PING сообщения на программу мониторинга, не перегружая ее. В программу мониторинга поступает информация только тогда, когда приемник не получает PING сообщения от коммуникатора в течение установленного периода времени.

По умолчанию приемник передаст сообщение о потере связи („Connection lost”) в программу мониторинга после того, как пройдет в три раза больший период времени, чем установлен период PING сообщения коммуникатора. Например: Если установлен период PING 3 минуты. Приемник передаст сообщение о потере связи после 9 минут.

Вместе PING сообщения поддерживают активный сеанс связи между устройством и приемником. Активный сеанс связи необходим для удаленной конфигурации и управления коммуникатором. Рекомендуется установить продолжительность PING периода не более 5 минут.

• Перейти в Резервный после – введите количество неудачных попыток передать сообщение по Основному каналу связи. После неудачной попытки передать сообщение установленное количество раз, коммуникатор переключится передавать сообщения по Резервному каналу связи.

• Вернуться в основной после – введите промежуток времени, по истечении которого коммуникатор G16 попытается восстановить связь и передать сообщения по Основному каналу.

• DNS1, DNS2 – (Domain Name System) введите IP адрес сервера домена. Используется, когда в поле Домен или IP указывается домен. По умолчанию, установлены адреса Google DNS серверов.

Группа „DC-09 настройки“

Настройки появляются, когда в поле канала связи Протокол выбрана DC-09_2007 или DC-09_2012 кодировка отправляемых сообщений.

• Объектовый номер DC-09 – введите номер объекта, который будет использоваться при кодировке DC-09. Можете ввести 4-16 значный шестнадцатеричный номер, который предоставил ПЦН.

• Номер линии DC-09 – введите номер линии.

• Номер приемника DC-09 – введите номер приемника.

6.4 Окно „Сообщения пользователю”¶

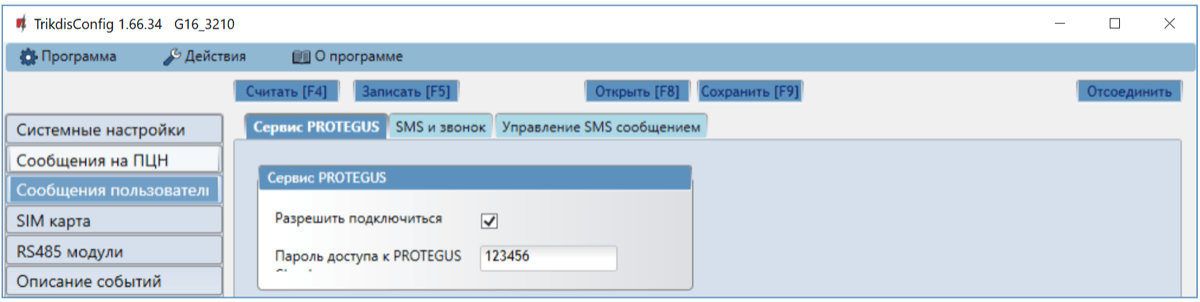

Закладка “Сервис Protegus ”

Protegus сервис позволяет пользователям удаленно наблюдать и управлять коммуникатором. Больше информации о Protegus сервисе найдете на www.protegus.app.

Группа „Сервис Protegus“

• Разрешить подключиться – отметьте поле, чтобы включить Protegus сервис. Коммуникатор G16 сможет обмениваться данными с приложением Protegus. С программой TrikdisConfig можно удаленно конфигурировать коммуникатор.

• Пароль доступа к Protegus Cloud – 6-значный код подключения к Protegus (заводской код - 123456).

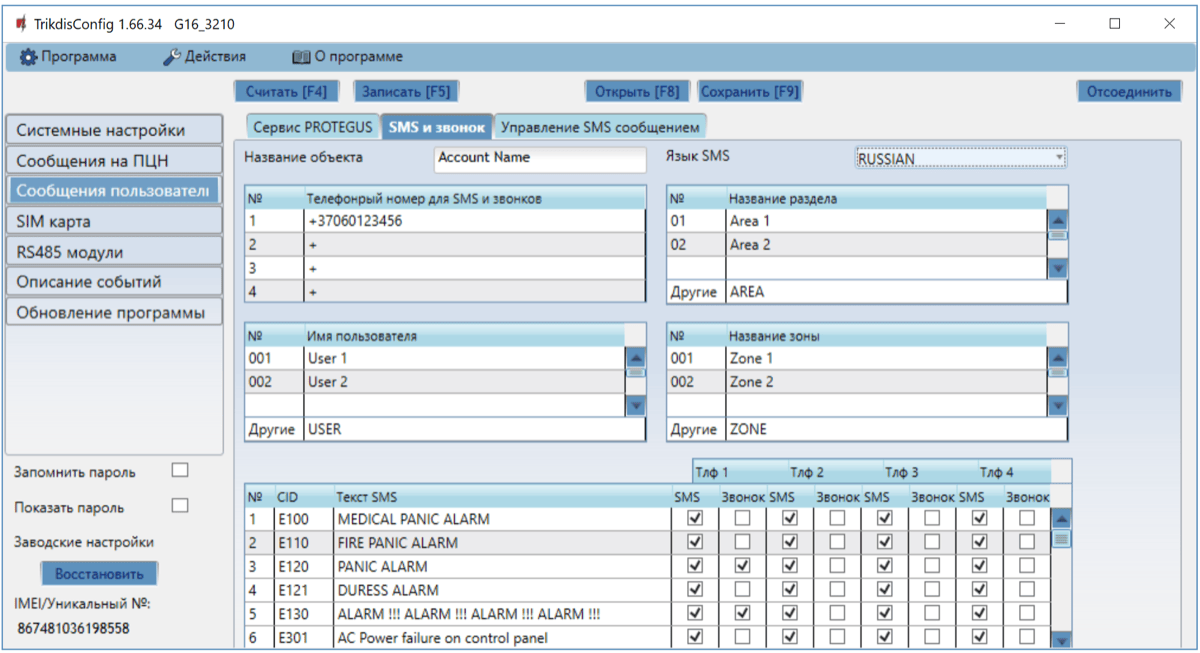

Закладка “SMS и звонок”

Можете установить, чтобы пользователь о событиях был информирован SMS сообщением или звонком.

• Название объекта – введите название системы, к которой подключен коммуникатор. Каждое SMS сообщение будет передаваться с названием объекта.

• Язык SMS – выберите язык SMS сообщений (SMS сообщения могут отправляться на разных языках).

• Телефонный номер для SMS и звонков – можно ввести до 4 телефонных номеров пользователей, которым будут отправляться SMS сообщения или звонки. Номера телефонов должны быть с международным кодом страны (например: +370xxxxxxxx, 00370xxxxxxxx или 370xxxxxxxx).

• „Название раздела”, „Имя пользователя”, „Название зоны” – каждому разделу, пользователю, зоне может быть присвоено название, которое будет использоваться в SMS сообщениях. В соответствующей таблице впишите порядковый номер раздела, пользователя, зоны и рядом введите название.

• Таблица CID кодов – вы можете отметить события, о которых пользователь будет информирован SMS сообщением и/или телефонным звонком.

Можете редактировать тексты SMS сообщений, изменять номера Contact ID (CID) кодов и вводить новые события и их описание.

Закладка “Управление SMS сообщением”

Можете отправить SMS команду коммуникатору G16, которая изменит настройки коммуникатора или активирует выход. SMS команды управления описаны в п. 5.4 „Настройки и управление SMS сообщениями“.

• Текст ответа по SMS – SMS текст, который получит пользователь после отправления SMS комaнды. Текст SMS сообщения можно редактировать.

• Номера телефонов для удаленного управления – введите номера телефонов, с которых отправляемые команды будут приниматься и выполняться коммуникатором.

6.5 Окно “SIM карта”¶

Группа „SIM карта“

• PIN код SIM карты – введите PIN код SIM карты. PIN код можете выключить, вставьте SIM карту в телефон и отключите запрос ввода PIN кода. Если запрос PIN кода отключили, то в поле оставьте заводской код.

• APN – введите APN (англ. Access Point Name). Он необходим для подключения коммуникатора к интернету. APN найдете на страничке оператора SIM карты. „Internet“ – является универсальным и работает в сетях многих операторов мобильной связи.

• Пользователь, Пароль – если необходимо, введите Пользователя и Пароль для подсоединения к APN.

• Прервать регистрацию в сети при обнаруженном роуминге – отметьте поле, если коммуникатор установлен в приграничной полосе. Эта функция запрещает коммуникатору подключаться к заграничным сетям мобильной связи.

6.6 Окно „RS485 модул蓶

К коммуникатору можно подключить расширители серии iO, которые добавят дополнительные входы, выходы и магистраль температурных датчиков. Подключенные расширители должны быть внесены таблицу Список модулей.

Закладка „Список модулей“

Группа „RS485 модули“

• № – порядковый номер модуля.

• Тип модуля – из списка выберите модуль, который подключен к RS485 шине коммуникатора.

• Серийный № – введите серийный (6-значный) номер модуля, который указан на упаковке или на корпусе модуля.

Выбрав подключенный модуль и указав его серийный номер, нажмите кнопку Записать [F5]. После записи настроек отключите кабель USB Mini-B от коммуникатора. Подождите около минуты (коммуникатор должен зарегистрировать подключенный модуль). Подключите кабель USB Mini-B к коммуникатору. Нажмите кнопку Считать [F4]. Перейдите в RS485 модули → Модуль.

Закладка „Модуль“

Подсоединив к коммуникатору расширитель (как описано выше), в программном окне RS485 модули появится закладка для настроек данного модуля. Ниже описываются поля настроек модулей расширения iO, WiFi модулей W17u/W485, интернет модуля E485.

Окно настроек расширителя iO-8

Модуль расширения iO-8 имеет 8 универсальных (вход/выход) клемм. К коммуникатору можно подключить четыре iO- 8 расширителя.

• Количество входов – выберите, скольким клеммам присвоить режим работы вход (IN). оставшиеся клеммы станут управляемыми выходами (OUT).

Настройка управляемых выходов выполняется в приложении Protegus (выходы настраиваются для Постановки на охрану/Снятие с охраны или для Удаленного управления).

В таблице входам (Input) можно присвоить Contact ID коды события и восстановления. После активации входа, коммуникатор отправит сообщения с указанным кодом события на ПЦН, в приложение Protegus и SMS сообщением (на номер телефона пользователя).

Contact ID код события:

• Включить – разрешить отправление сообщений при активации входа.

• С/В – выберите, какого типа сообщение будет отправляться при активации входа – Событие или Восстановление.

• CID – входу указывается Contact ID код срабатывания.

• Разд. – укажите раздел, которому принадлежит вход. Номер раздела определяется автоматически: если модуль №1, то раздел 91; если модуль №4, то раздел 94.

• Зона – входу (зоне) присваивается номер, который будет записываться в сообщении.

Contact ID код восстановления:

• Включить – разрешить отправление сообщений при восстановлении входа.

• С/В – выберите, какого типа сообщение будет отправляться при восстановлении входа – Восстановление или Событие.

• CID – входу указывается Contact ID код восстановления.

• Разд. – укажите раздел, которому принадлежит вход. Номер раздела определяется автоматически: если модуль №1, то раздел 91; если модуль №4, то раздел 94.

• Зона – входу (зоне) присваивается номер, который будет записываться в сообщении.

• Объектовый номер – входу (IN) можно задать объектовый номер, который будет отличаться от объектового номера коммуникатора G16.

• Тип входа – укажите тип входа (NO или NC).

Для того, чтобы пользователи получали SMS сообщения и/или звонки, введите Contact ID код события входа в таблице в программном окне „Сообщения пользователю“ → SMS и звонок.

Окно настроек расширителя iO

Расширитель iO имеет: 1 вход, 1 выход (контакт реле) и шину 1-Wire, к которой можно подключить датчики температуры.

• Тип входа IN1 – укажите тип входа (NO или NC).

• Maкс ^◦C(T1) – наибольшее значение температуры, превысив которое будет сформировано сообщение о событии. Для формирования сообщения необходимо в таблице отметить поле Включить.

• Mин ^◦C(T2) – наименьшее значение температуры, ниже которого будет сформировано сообщение о событии. Для формирования сообщения необходимо в таблице отметить поле Включить.

В таблице событиям можно указать Contact ID коды Событий и Восстановлений. При срабатывании входа, коммуникатор отправит сообщение, с указанным кодом входа, в приемник ПЦН и в приложение Protegus. Настройка Contact ID кодов Срабатывания/Восстановления описана выше в Окне настроек расширителя iO-8.

6.6.1 Окно настроек WiFi модуля W485/W17u¶

• Режим DHCP – выберите режим регистрации WiFi модуля в сети (автоматический – DHCP; или ручной – Статический).

• Статический IP – введите статический IP адрес (при ручном режиме регистрации).

• Маска подсети – введите маску подсети (при ручном режиме регистрации).

• Шлюз по умолчанию – введите адрес шлюза (при ручном режиме регистрации).

• Wifi SSID имя – введите имя WiFi сети, к которой будет подключен модуль W485/W17u.

• Wifi SSID пароль – введите пароль WiFi сети.

В таблице можно ввести Contact ID код нарушения/восстановления связи шины RS485 между коммуникатором и W485/W17u. При нарушении/восстановлении связи между коммуникатором G16 и модулем W485/W17u, G16 отправит сообщение с указанным CID кодом на ПЦН и в приложение Protegus.

6.6.2 Окно настроек „Ethernet“ модуля E485¶

• Режим DHCP – выберите режим регистрации „Ethernet“ модуля в сети (автоматический – DHCP; или ручной – Статический).

• Статический IP – введите статический IP адрес (при ручном режиме регистрации).

• Маска подсети – введите маску подсети (при ручном режиме регистрации).

• Шлюз по умолчанию – введите адрес шлюза (при ручном режиме регистрации).

В таблице можно ввести Contact ID код нарушения/восстановления связи шины RS485 между коммуникатором и Е485. При нарушении/восстановлении связи между коммуникатором G16 и модулем Е485, G16 отправит сообщение с указанным CID кодом на ПЦН и в приложение Protegus.

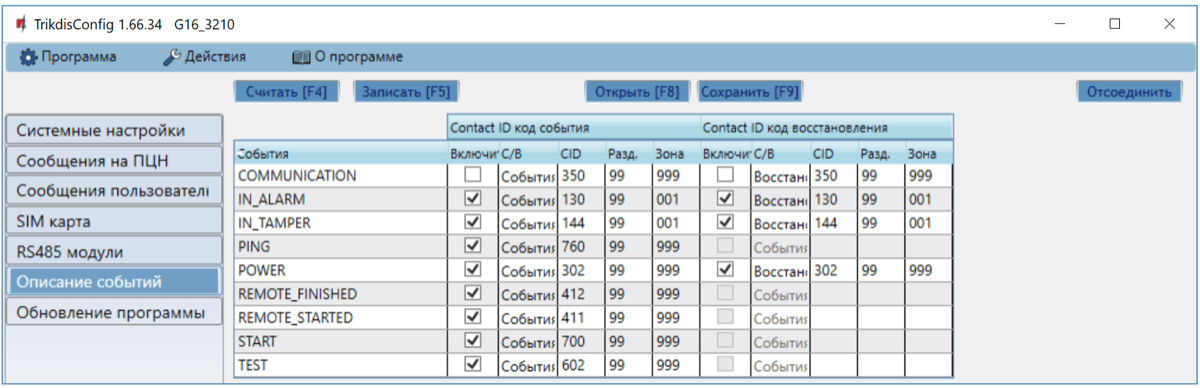

6.7 Окно „Описание событи锶

В программном окне можно включить, выключить и изменить отправляемые внутренние события коммуникатора. Выключив внутреннее сообщение в этом программном окне, оно не будет отправляться независимо от других настроек.

• COMMUNICATION – сообщение о нарушении связи между охранной панелью и коммуникатором G16.

• IN_ALARM – сообщение о срабатывании входа (IN).

• IN_TAMPER – сообщение о срабатывании тампера входа (IN).

• PING – cообщение проверки связи PING.

• POWER – сообщение о низком уровне питающего напряжения.

• REMOTE_STARTED – сообщение об удаленном подсоединении для конфигурации G16 с TrikdisConfig.

• REMOTE_FINISHED – сообщение об отключении конфигурации удаленного подсоединения с TrikdisConfig.

• START – сообщение о подключении G16 к сети мобильной связи.

• TEST – периодическое тестовое сообщение.

• Включить – отметьте поле и включите отправление сообщений.

Можете изменить Contact ID код любого события, изменить номер Раздела и номер Зоны, которые указываются в сообщении.

6.8 Восстановление заводских настоек¶

Для восстановления заводских настроек коммуникатора G16 необходимо в программном окне TrikdisConfig нажать кнопку Восстановить.

1. Удаленная настройка параметров

2. В компьютере запустите программу TrikdisConfig.

3. В поле „Уникальный №“ введите IMEI номер G16, который указан на упаковке или на изделии.

3. В поле „Название системы“ напишите название коммуникатора.

4. Нажмите кнопку Конфигурировать.

5. Откроется программное окно G16. Нажмите кнопку Считать [F4], чтобы были считаны настройки G16. Если всплывет окно запроса ввода Кода администратора или Установщика, введите 6-значный код администратора или установщика. Отметьте поле рядом с Запомнить пароль и нажмите кнопку Записать [F5].

6. Сделайте необходимые настройки для G16. Запишите эти изменения в G16, нажав на кнопку Записать [F5]. Нажмите кнопку Отсоединить и выйдите из программы TrikdisConfig.

7. Тестирование GSM коммуникатора G16¶

После установки и конфигурации выполните тестирование системы:

1. Спровоцируйте событие:

• Включите/выключите режим охраны с клавиатурой охранной панели;

• При включенной охранной системе нарушьте зону.

1. Проверьте получение сообщений на ПЦН и в приложении Protegus.

2. Активируйте вход коммуникатора и убедитесь, что пользователи получают сообщения о событии.

3. Активируйте выходы коммуникатора удаленно и убедитесь, что выходы срабатывают, а пользователи получают сообщения о событиях.

4. Если будет применяться удаленное управление охранной панелью, то удаленно включите/отключите режим охраны охранной панели с приложением Protegus.

8. Обновление прошивки G16¶

Прошивку коммуникатора G16 можно обновить или заменить вручную. После обновления все ранее установленные настройки коммуникатора остаются. Прошивка может быть заменена на новую или на старую версии. Выполните следующие шаги:

1. Запустите программу TrikdisConfig.

2. Подключите коммуникатор G16 к компьютеру с помощью кабеля USB Mini-B или подсоединитесь удаленно. Если есть новая прошивка, то TrikdisConfig предложит обновить программное обеспечение G16.

3. В программе TrikdisConfig откройте окно Обновление программы.

4. Нажмите кнопку Открыть файл и выберите нужный файл для установки. Если такого файла не имеете, то зайдите на страничку www.trikdis.com , как зарегистрированный пользователь, и скачайте новую прошивку для G16.

5. Нажмите кнопку Обновить [F12].

6. Подождите, пока произойдет обновление прошивки.

9. Приложение¶

Коммуникатор может работать с приемником SUR-GARD. Коммуникатор, получаемые от охранной панели, Contact ID коды конвертирует в SIA коды.

Таблица конвертирования Contact ID кодов в SIA коды

10. Требования безопасности¶

Устанавливать и обслуживать коммуникатор могут только квалифицированные специалисты.

Перед установкой оборудования внимательно ознакомьтесь с данным руководством, чтобы избежать ошибок при монтаже из-за чего оборудование будет плохо работать и может быть испорчено.

Выполняя работы по установке оборудования, обязательно должно быть выключено его внешнее питание.

Изменения внесенные в конструкцию изделия, самостоятельный ремонт лишают изделие гарантии производителя.

Соблюдайте нормы местного законодательства и не утилизируйте изделие или его компоненты вместе с другими бытовыми отходами.
