DSC PC585 с GT/GT+/GET быстрая настройка

Краткие шаги по подключению и программированию для подключения коммуникатора GT/GT+/GET к панели DSC PC585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020) через KeyBus, затем добавления системы в Protegus2. Используйте вместе с полными руководствами для остальных настроек. (Обозначения клемм на GT/GT+/GET могут немного отличаться, но подключения одинаковые.)

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  1. Прошивка GT/GT+/GET 1.21, SIM-карта установлена, PIN отключен, активен тариф с передачей данных.
  2. Панель DSC PC585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020) с доступом к клавиатуре (есть код установщика).
  3. Номер учетной записи CMS, если используется передача в CMS.
  4. Учетная запись компании/установщика Protegus2 и IMEI коммуникатора.

2. Подключение

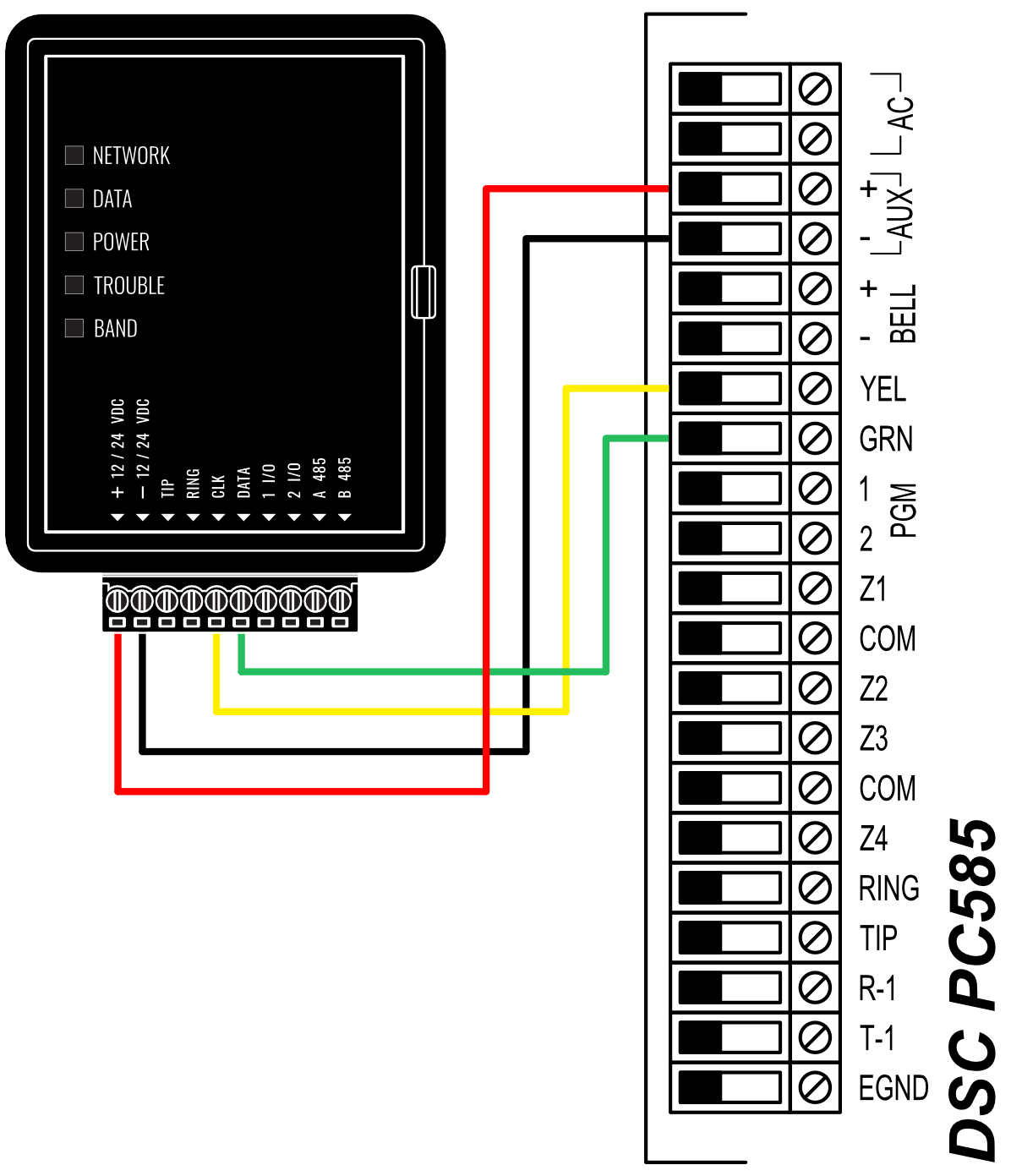

Следуйте схеме ниже, чтобы подключить коммуникатор к панели:

Клемма GT/GT+/GET Панель DSC Примечания
+12V DC/-12V DC +AUX/-AUX Питание коммуникатора
CLK/DATA YEL/GRN KeyBus

GT+ dsc pc585 prijungimo schema ENG 2026 01 06

Панели DSC не требуют программирования.

3. Добавление системы в Protegus2

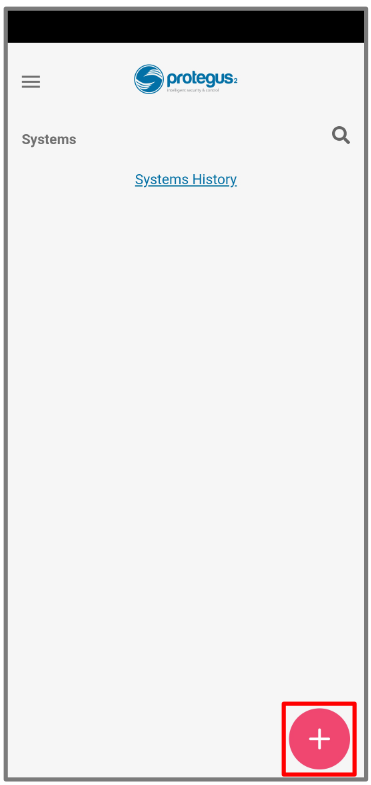

Шаг 1. Нажмите Add new system. Add new system

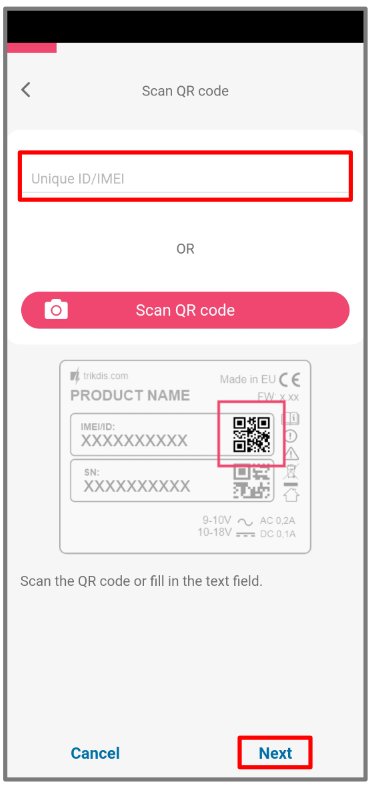

Шаг 2. Введите IMEI коммуникатора, нажмите Next. Add new system

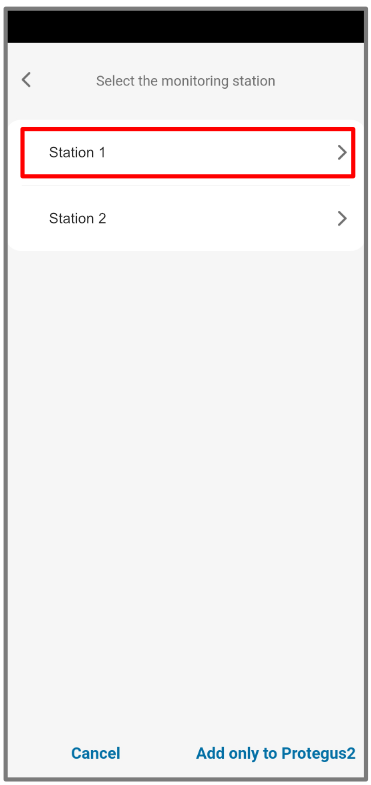

Шаг 3. Выберите охранную компанию. Add new system

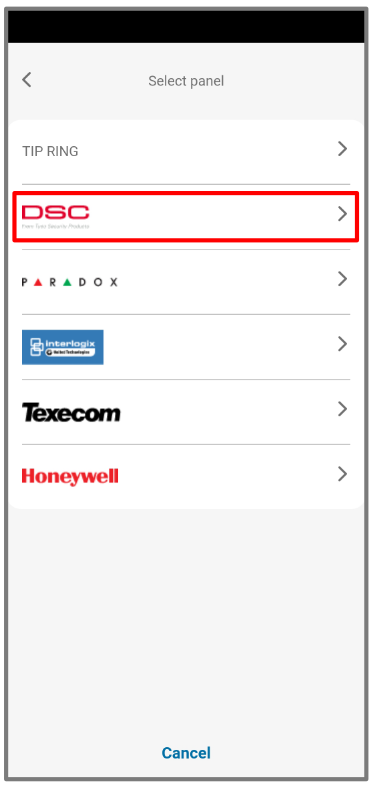

Шаг 4. Выберите DSC. Add new system

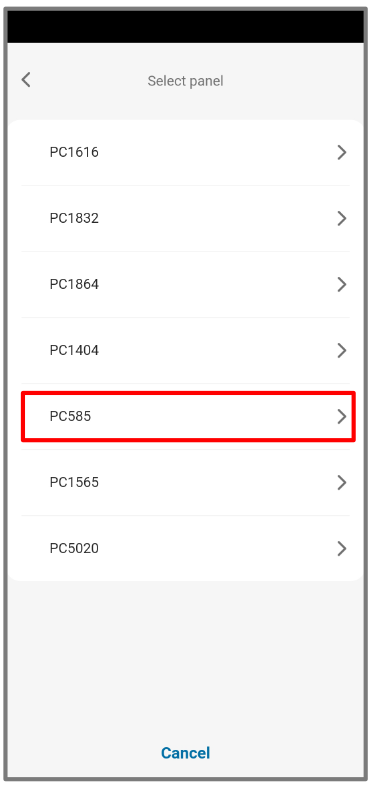

Шаг 5. Выберите PC 585 (PC1404, PC1565, PC1616, PC1832, PC1864, PC5020). Add new system

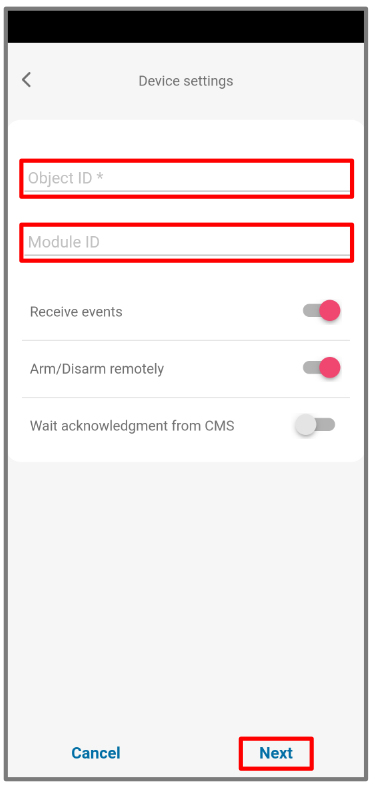

Шаг 6. Введите Object ID и Module ID, нажмите Next. Add new system

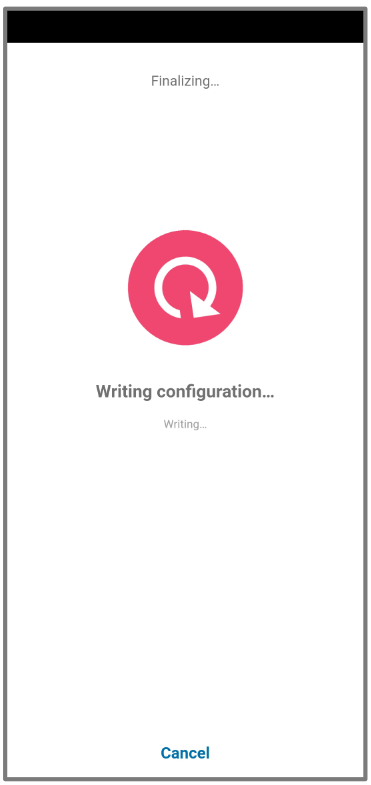

Шаг 7. Подождите, пока записываются данные. Add new system

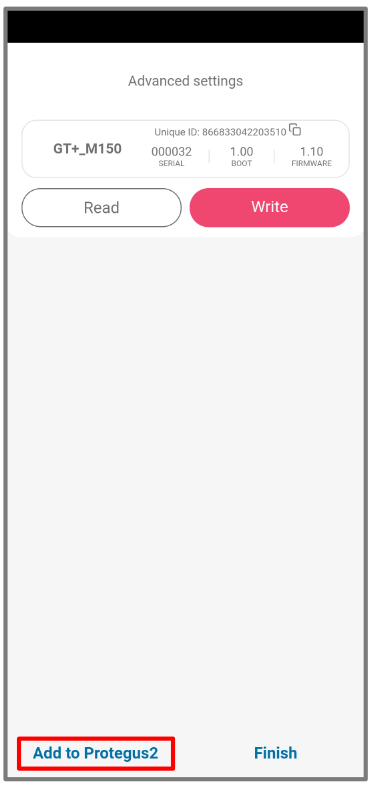

Шаг 8. Нажмите Add to Protegus2. Add new system

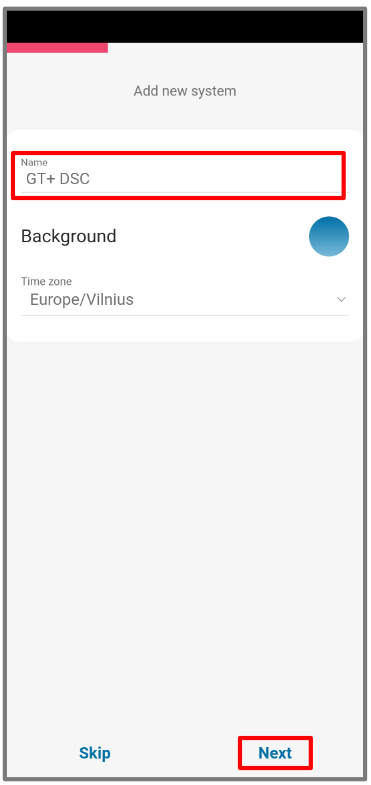

Шаг 9. Введите Name системы, нажмите Next. Add new system

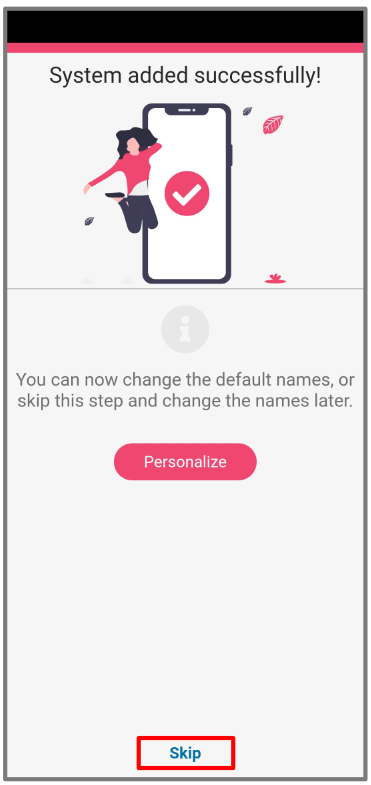

Шаг 10. Нажмите Skip. Add new system

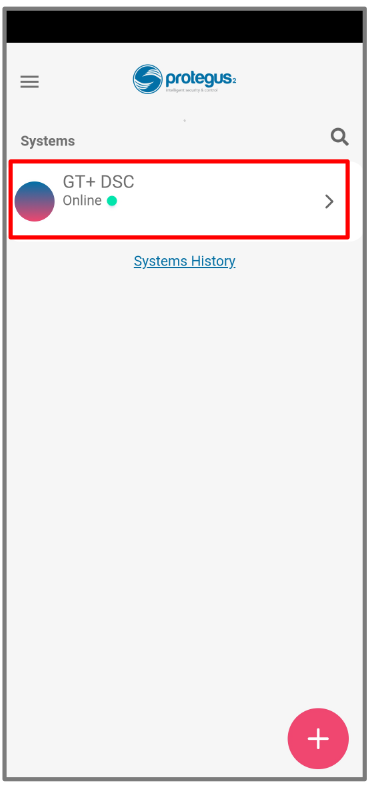

Шаг 11. Нажмите на систему. Add new system

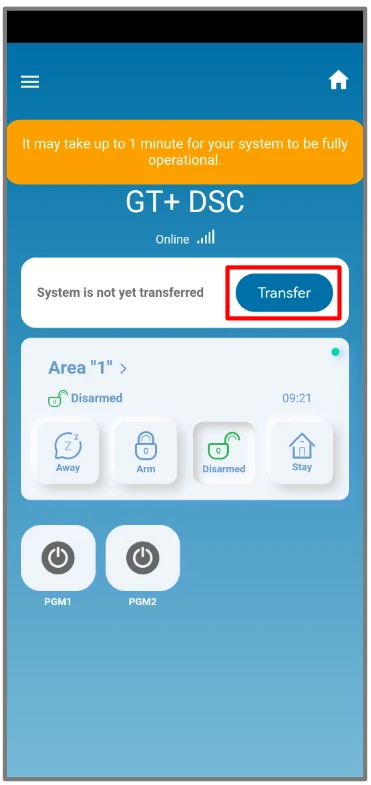

Шаг 12. Подождите 1 минуту для завершения и нажмите Transfer. Add new system

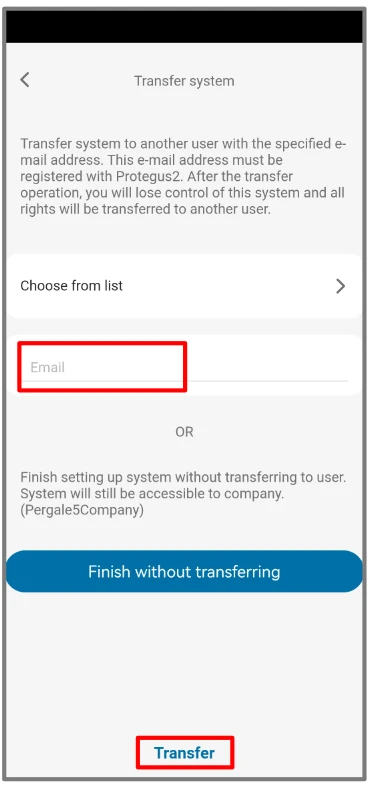

Шаг 13. Введите e-mail пользователя, которому установщик передаст систему. Нажмите Transfer. Add new system

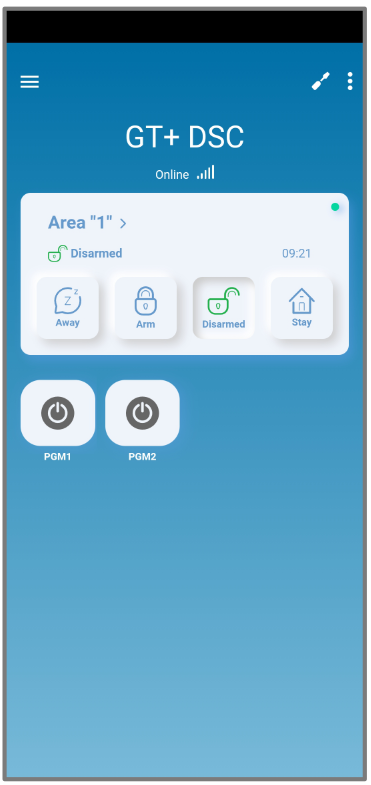

Шаг 14. Система появится в Protegus на телефоне пользователя. Add new system

Совет

После завершения установки и настройки выполните проверку системы:

  1. Создайте событие:
  • поставьте/снимите систему с охраны с клавиатуры панели управления.
  • вызовите тревогу зоны при включенной охране.
  1. Убедитесь, что событие поступает в CMS (Central Monitoring Station) и в приложение Protegus2.
