Honeywell Vista-48 с GT/GT+/GET быстрая настройка

Краткие шаги по подключению и программированию для подключения коммуникатора GT/GT+/GET к панели Honeywell Ademco Vista-48 (Vista-20, Vista-15) через KeyBus, затем добавления системы в Protegus2. Используйте вместе с полными руководствами для остальных настроек. (Обозначения клемм на GT/GT+/GET могут немного отличаться, но подключения одинаковые.)

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  1. Прошивка GT/GT+/GET 1.21, SIM-карта установлена, PIN отключен, активен тариф с передачей данных.
  2. Панель Honeywell Ademco Vista-48 (Vista-20, Vista-15) с доступом к клавиатуре (есть код установщика).
  3. Номер учетной записи CMS, если используется передача в CMS.
  4. Учетная запись компании/установщика Protegus2 и IMEI коммуникатора.

2. Подключение

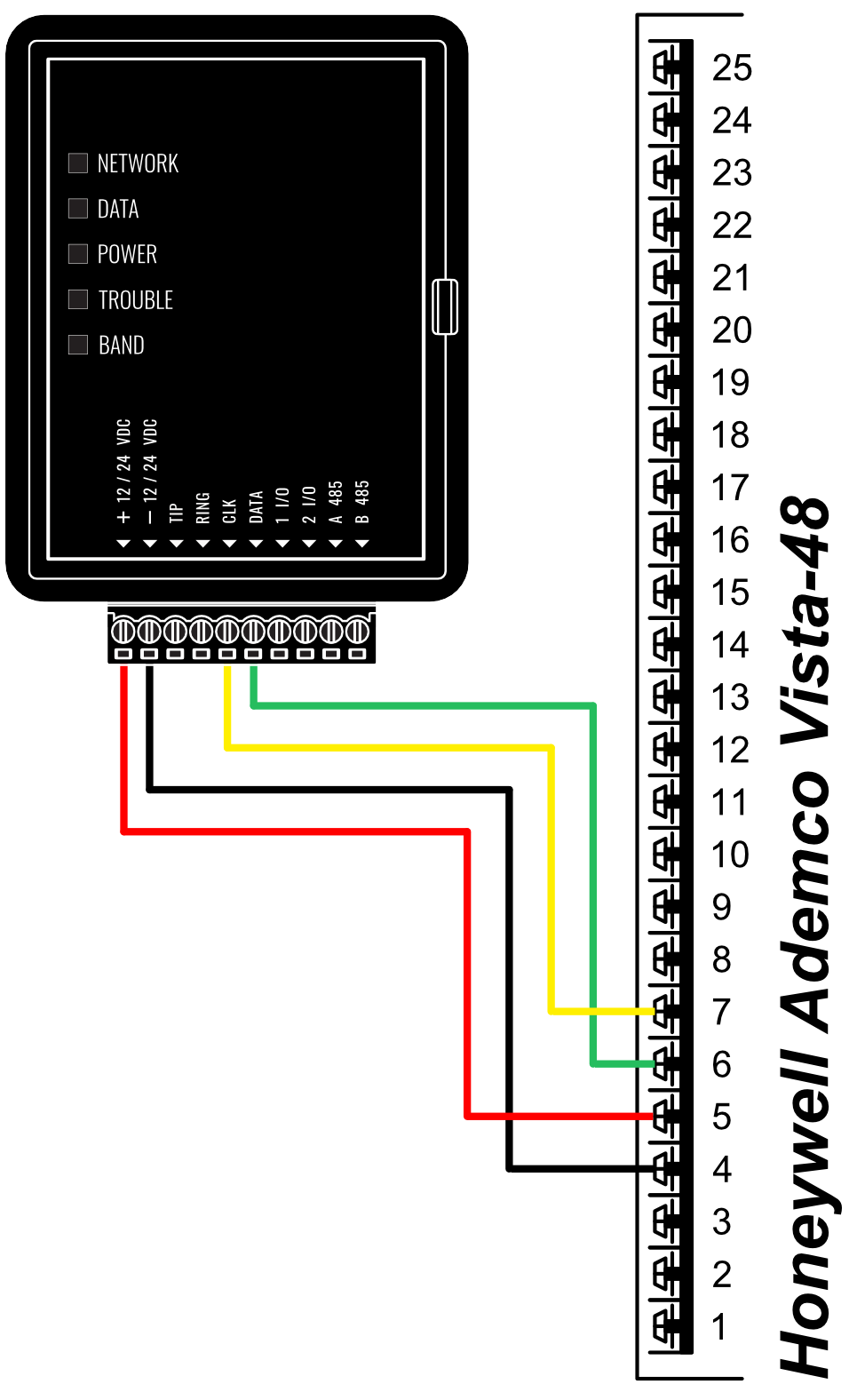

Следуйте схеме ниже, чтобы подключить коммуникатор к панели:

Клемма GT/GT+/GET Панель Honeywell Примечания
+12V DC/-12V DC 5/4 Питание коммуникатора
CLK/DATA 7/8 KeyBus

GT+ honeywell vista 48 prijungimo schema ENG 2026 01 05

3. Программирование панели сигнализации Honeywell Ademco Vista-48 (Vista-20, Vista-15) через клавиатуру

Используя клавиатуру панели, войдите в следующие разделы и настройте их как указано:

Включение отчетов Contact ID

Ввод с клавиатуры Описание действия
*4112800 * Войти в режим программирования
*591 * Включить “Exit Error Report Code”.
*601 * Включить “Trouble Report Code”.
*611 * Включить “Bypass reporting Code”.
*621 * Включить “AC Mains Loss Report Code”.
*631 * Включить “Low Battery Report Code”.
*641 * Включить “Test Report Code”.
*651 * Включить “Open Report Code”.
*661 * Включить “Arm Away/Stay Report Code”.
*671 * Включить “RF Low Battery Report Code”.
*681 * Включить “Cancel Report Code”.
*691 * Включить “Alarm Restores”.
*701 * Включить “Alarm Restore Report Code”.
*711 * Включить “Trouble Restore Report Code”.
*721 * Включить “Bypass Restore Report Code”.
*731 * Включить “AC Mains Restore Report Code”.
*741 * Включить “Low Battery Restore Report Code”.
*751 * Включить “RF Low Restore Code”.
*761 * Включить “Test Restore Report Code”.
*291 * Включить “ECP Contact ID Output for ACM”.
*1891 * Включить “AUI Device 1 and 2 Enable”.
*99 Выйти из режима программирования.

4. Добавление системы в Protegus2

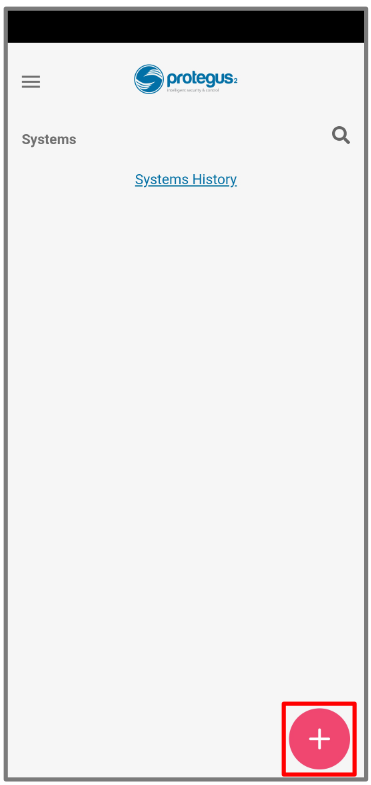

Шаг 1. Нажмите Add new system. Add new system

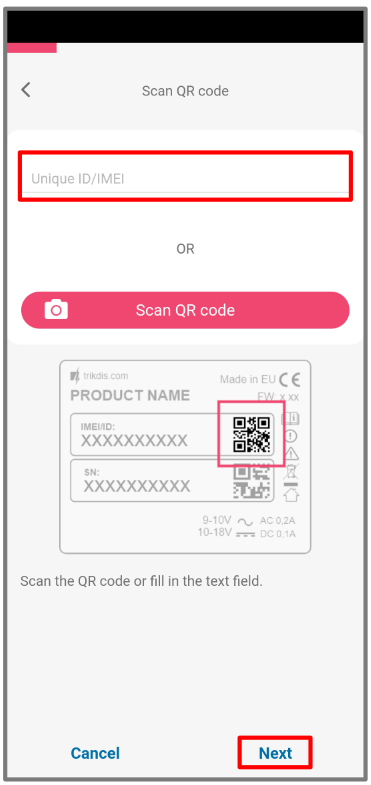

Шаг 2. Введите IMEI коммуникатора, нажмите Next. Add new system

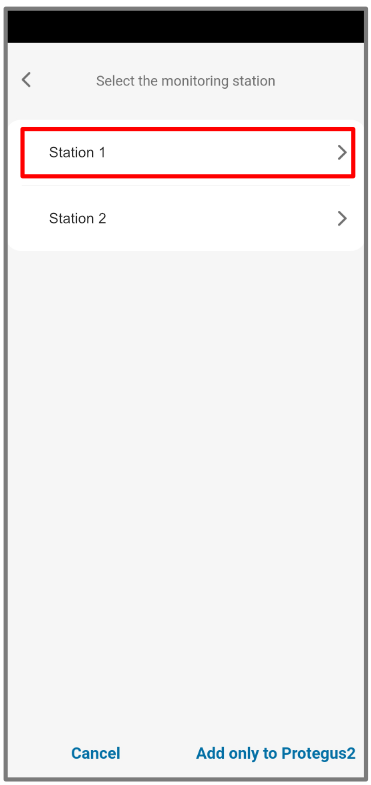

Шаг 3. Выберите охранную компанию. Add new system

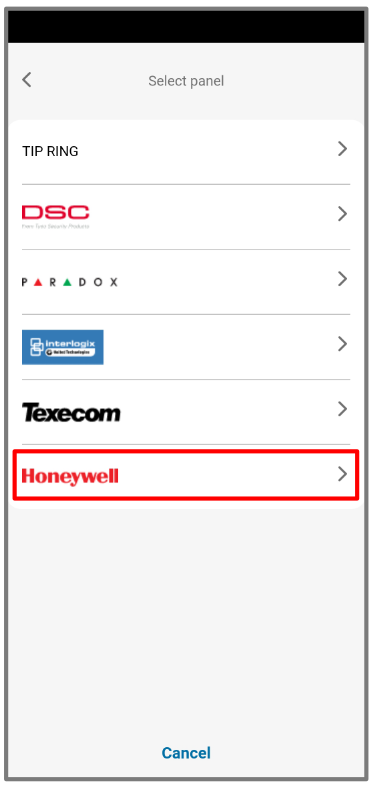

Шаг 4. Выберите Honeywell. Add new system

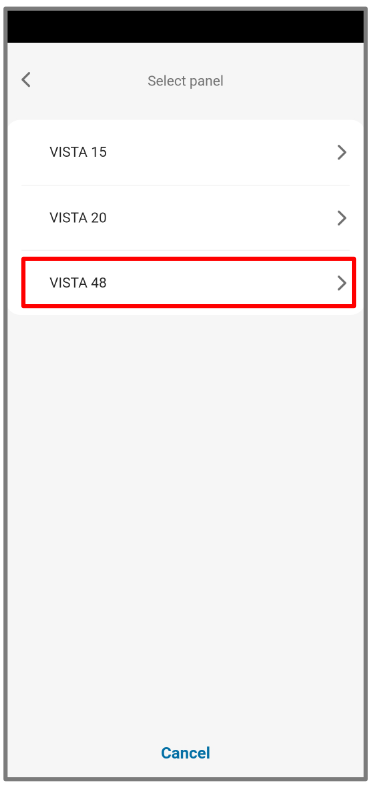

Шаг 5. Выберите Vista 48 (Vista 20, Vista 15). Add new system

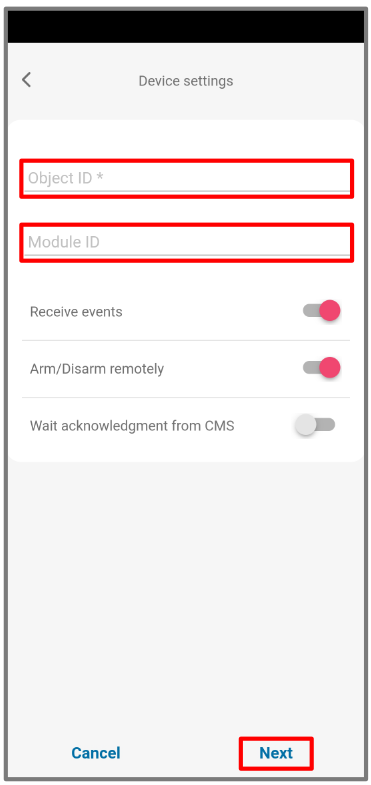

Шаг 6. Введите Object ID и Module ID, нажмите Next. Add new system

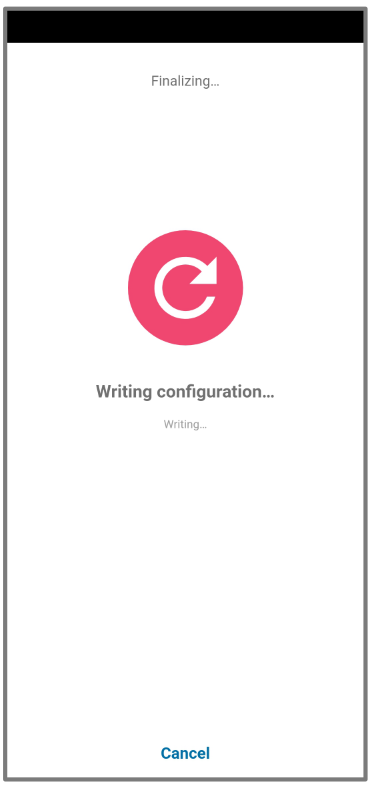

Шаг 7. Подождите, пока записываются данные. Add new system

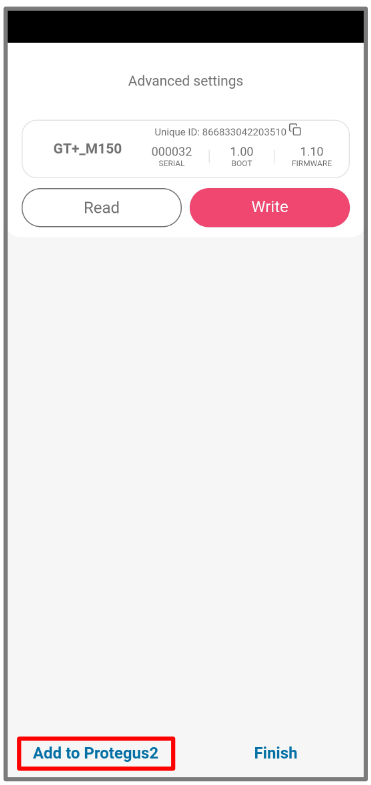

Шаг 8. Нажмите Add to Protegus2. Add new system

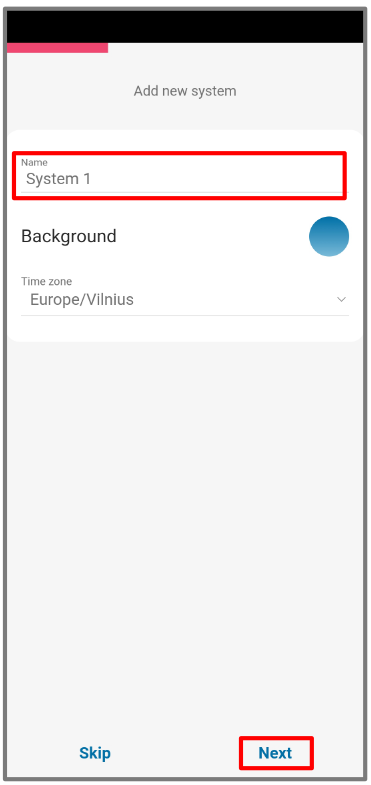

Шаг 9. Введите Name системы, нажмите Next. Add new system

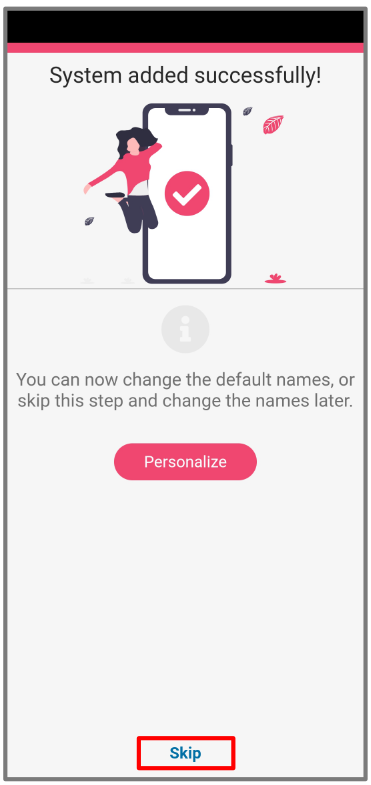

Шаг 10. Нажмите Skip. Add new system

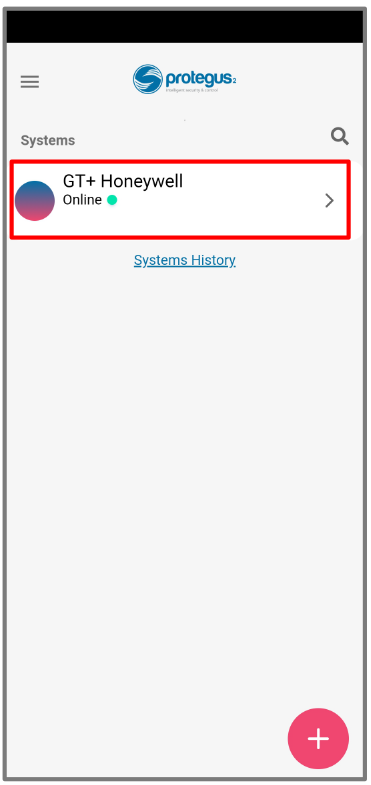

Шаг 11. Нажмите на систему. Add new system

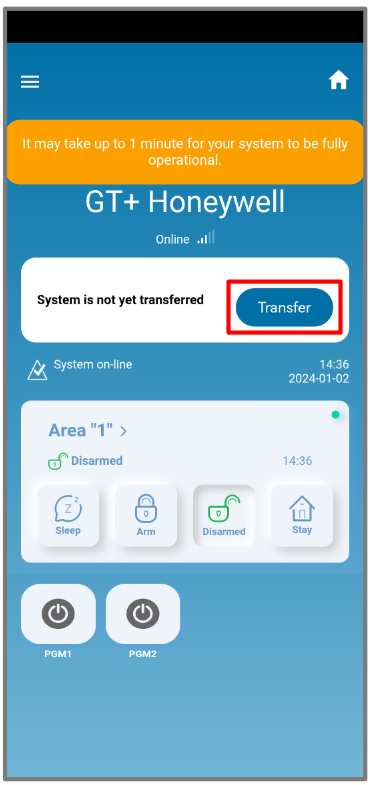

Шаг 12. Подождите 1 минуту для завершения и нажмите Transfer. Add new system

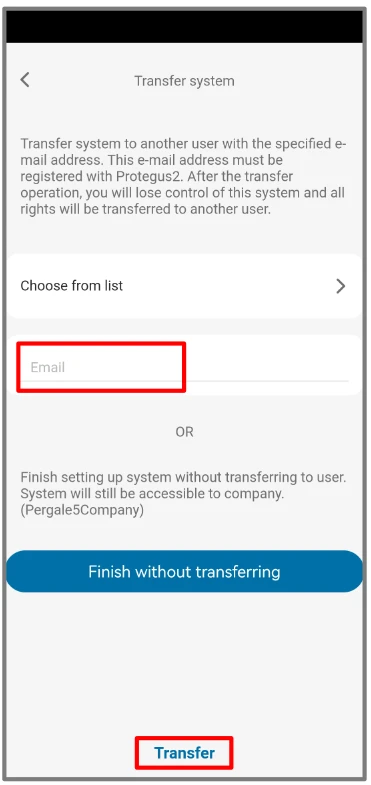

Шаг 13. Введите e-mail пользователя, которому установщик передаст систему. Нажмите Transfer. Add new system

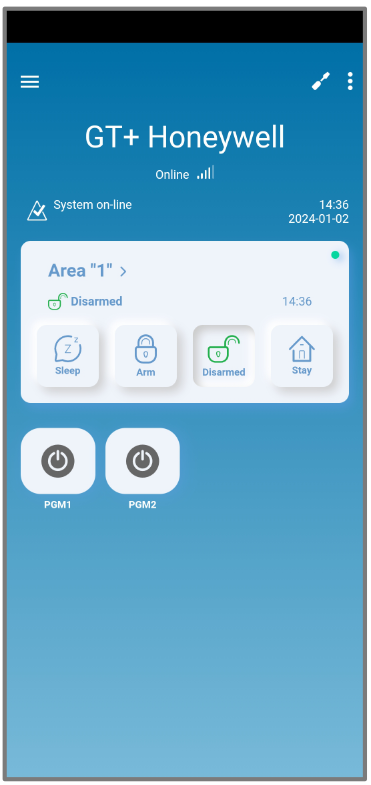

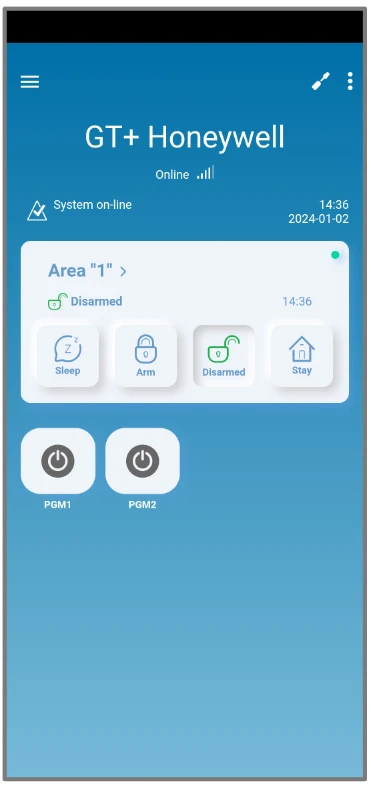

Шаг 14. Система появится в Protegus на телефоне пользователя. Add new system

Совет

После завершения установки и настройки выполните проверку системы:

  1. Создайте событие:
  • поставьте/снимите систему с охраны с клавиатуры панели управления.
  • вызовите тревогу зоны при включенной охране.
  1. Убедитесь, что событие поступает в CMS (Central Monitoring Station) и в приложение Protegus2.
