Interlogix NX-4V2 / NX-6V2 с GT/GT+/GET быстрая настройка¶
Краткие шаги по подключению и программированию для подключения коммуникатора GT/GT+/GET к панелям Interlogix NX-4V2, Interlogix NX-6V2 через KeyBus, затем добавления системы в Protegus2. Используйте вместе с полными руководствами для остальных настроек. (Обозначения клемм на GT/GT+/GET могут немного отличаться, но подключения одинаковые.)
Осторожно
Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.
1. Требования¶
- Прошивка GT/GT+/GET 1.21, SIM-карта установлена, PIN отключен, активен тариф с передачей данных.
- Панель Interlogix NX-4V2 / NX-6V2 с доступом к клавиатуре (есть код установщика).
- Номер учетной записи CMS, если используется передача в CMS.
- Учетная запись компании/установщика Protegus2 и IMEI коммуникатора.
2. Подключение¶

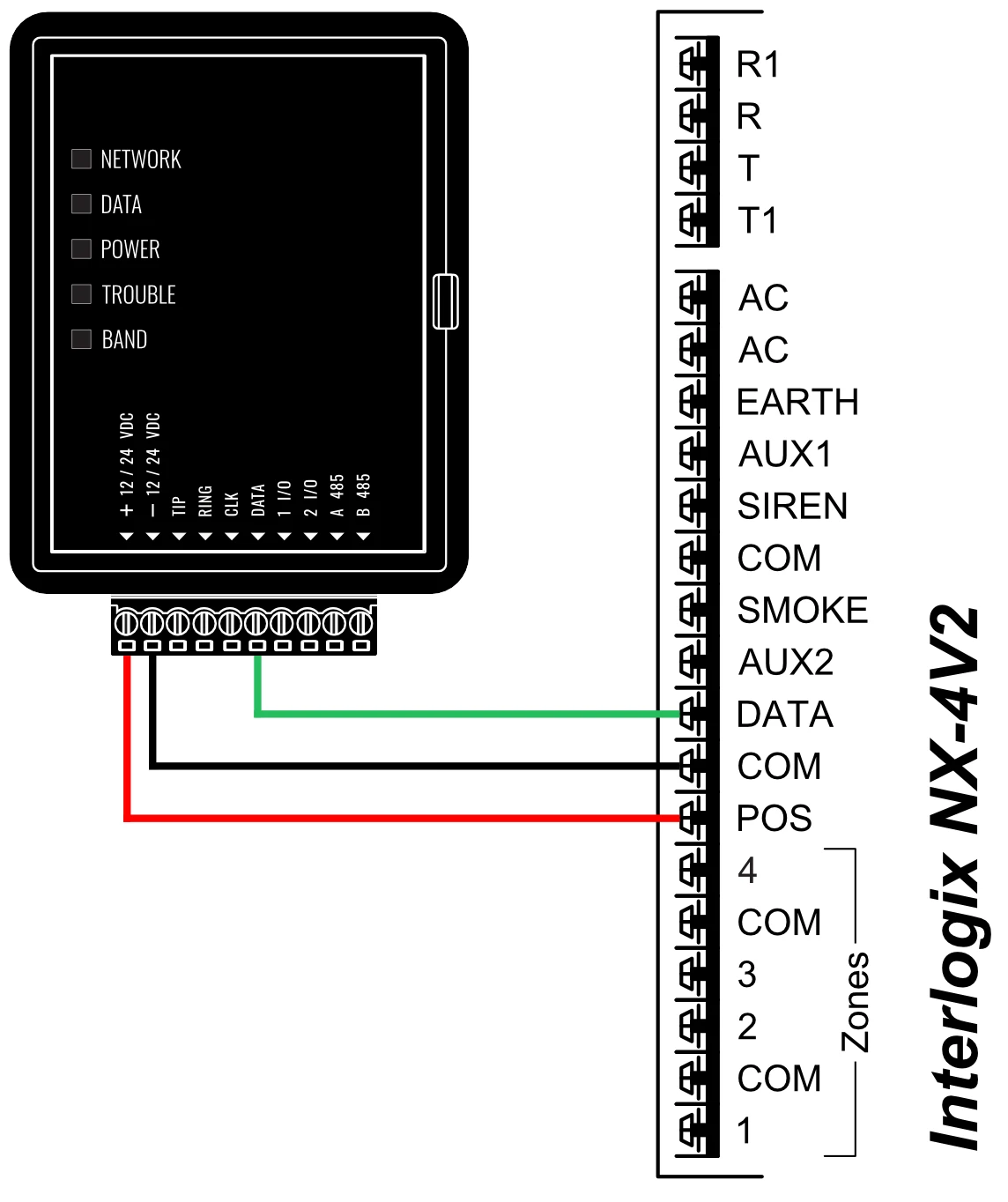

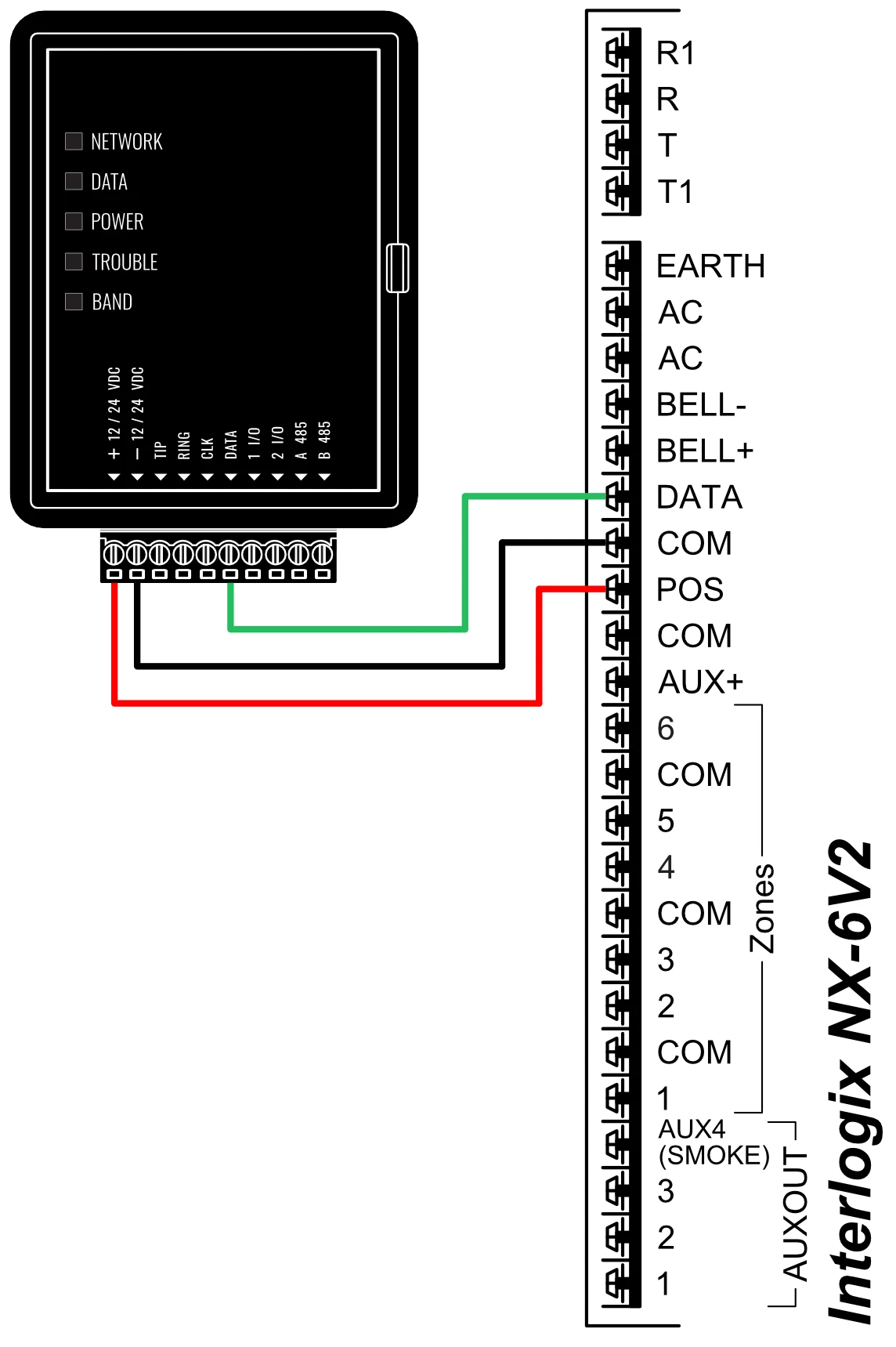

Следуйте схеме ниже, чтобы подключить коммуникатор к панели:
| Клемма GT/GT+/GET | Панель Interlogix | Примечания |
|---|---|---|
| +12V DC/-12V DC | POS/COM | Питание коммуникатора |
| DATA | DATA | KeyBus |
3. Программирование панели сигнализации Interlogix NX-4V2, Interlogix NX-6V2 через LCD клавиатуру¶
Используя клавиатуру панели, войдите в следующие разделы и настройте их как указано:
Включение отчетов Contact ID
| LCD клавиатура | Ввод с клавиатуры | Описание действия |
|---|---|---|
| System ready | *89713 | Войти в режим программирования |
| Enter device address | 0# | Перейти в главное меню программирования панели |
| Enter location | 4# | Перейти в меню переключателей “Phone1 events reported” |
| Loc#4 Seg#1 | 12345678* | Все переключатели должны быть включены. * сохранить и перейти к следующему меню |
| Loc#4 Seg#2 | 12345678* | Все переключатели должны быть включены. * сохранить и вернуться назад |
| Enter location | 23# | Перейти в меню “Partition features”. |
| Loc#23 Seg#1 | ** | Нажмите * дважды, чтобы перейти в меню переключателей секции 3. |
| Loc#23 Seg#3 | 12345678*# | Секция 3. Все переключатели должны быть включены, нажмите * для сохранения, затем # для сохранения и # для возврата в главное меню. |
| Enter location | 37# | Перейти в меню “Siren and system supervision”. |
| Loc#37 Seg#1 | ** | Нажмите * дважды, чтобы перейти в меню переключателей секции 3. |
| Loc#37 Seg#3 | 12345678* | Секция 3. Все переключатели должны быть включены, нажмите * для сохранения. |
| Loc#37 Seg#4 | 12345678*# | Секция 4. Все переключатели должны быть включены, нажмите * для сохранения, затем # для сохранения и # для возврата в главное меню. |
| Enter location | EXIT EXIT | Нажмите “EXIT” дважды, чтобы выйти из режима программирования. |
4. Программирование панели сигнализации Interlogix NX-4V2, Interlogix NX-6V2 через LED клавиатуру¶
Используя клавиатуру панели, войдите в следующие разделы и настройте их как указано:
Включение отчетов Contact ID
| LED клавиатура | Ввод с клавиатуры | Описание действия |
|---|---|---|
| Ready и Power горят постоянно | *89713 | Войти в режим программирования |
| Service мигает | 0# | Перейти в главное меню программирования панели |
| Service мигает, Armed горит постоянно | 4# | Перейти в меню переключателей “Phone1 events reported” |
| Все светодиоды зон горят | 12345678* | Все переключатели должны быть включены. * сохранить и перейти к следующему меню |
| Все светодиоды зон горят | 12345678* | Все переключатели должны быть включены. * сохранить и вернуться назад |
| Service мигает, Armed горит постоянно | 23# | Перейти в меню “Partition features and reporting selection”. |
| Service мигает, Ready горит постоянно | ** | Нажмите * дважды, чтобы перейти в меню переключателей секции 3. |
| Service мигает, Ready горит постоянно | 12345678*# | Секция 3. Все переключатели должны быть включены, нажмите * для сохранения, затем # для сохранения и # для возврата в главное меню. |
| Service мигает, Armed горит постоянно | 37# | Перейти в меню “Siren and system supervision”. |
| Service мигает, Ready горит постоянно | ** | Нажмите * дважды, чтобы перейти в меню переключателей секции 3. |
| Service мигает, Ready горит постоянно | 12345678* | Секция 3. Все переключатели должны быть включены, нажмите * для сохранения. |
| Service мигает, Ready горит постоянно | 12345678*# | Секция 4. Все переключатели должны быть включены, нажмите * для сохранения, затем # для сохранения и # для возврата в главное меню. |
| Service мигает, Armed горит постоянно | EXIT EXIT | Нажмите “EXIT” дважды, чтобы выйти из режима программирования. |
5. Добавление системы в Protegus2¶

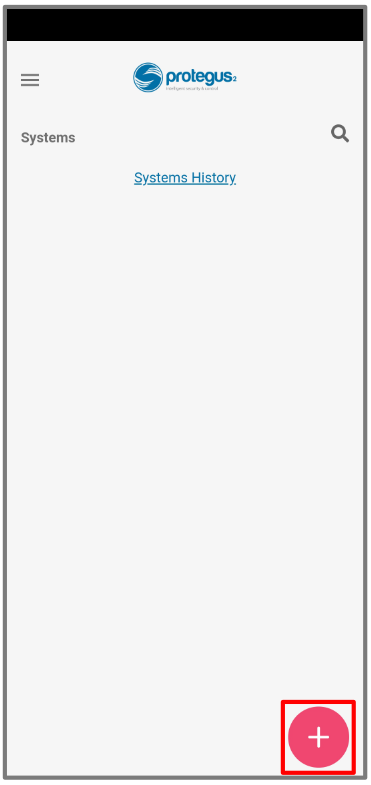

Шаг 1. Нажмите Add new system.

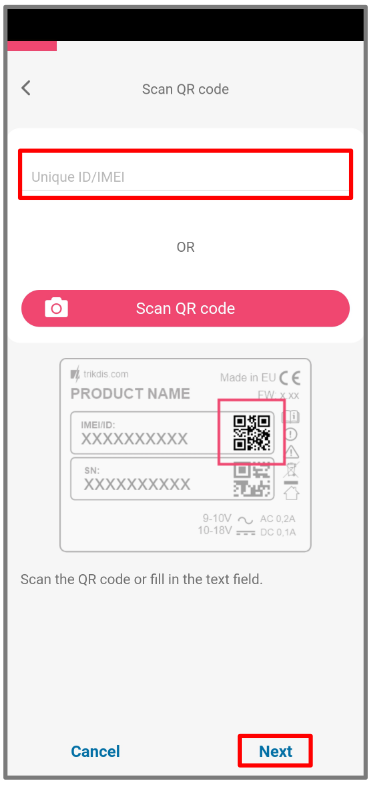

Шаг 2. Введите IMEI коммуникатора, нажмите Next.

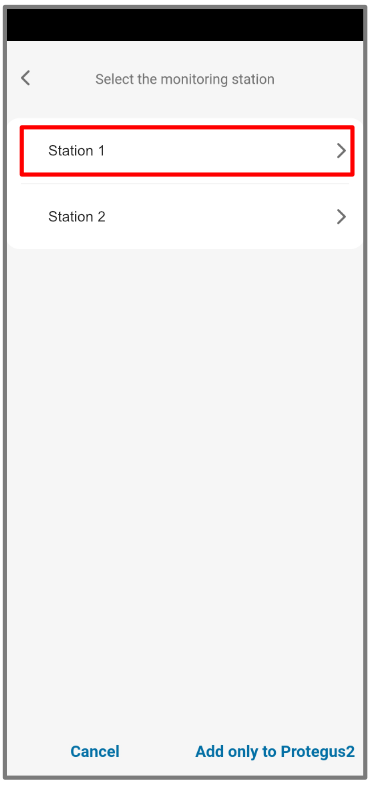

Шаг 3. Выберите охранную компанию.

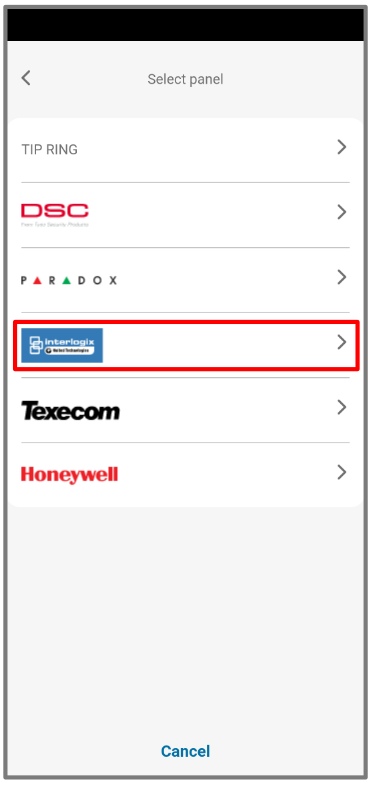

Шаг 4. Выберите Interlogix.

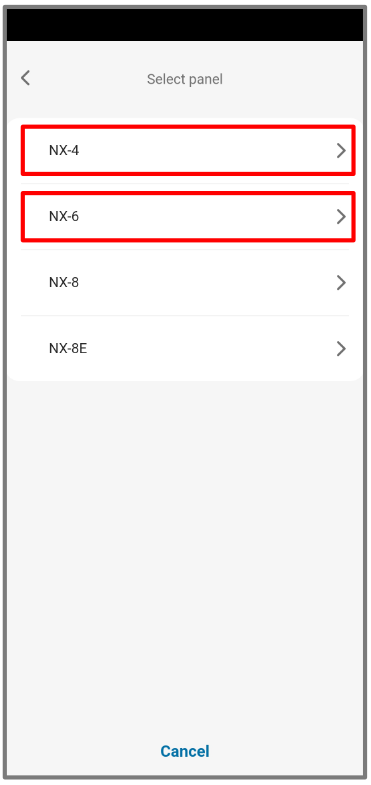

Шаг 5. Выберите NX-4 (NX-6).

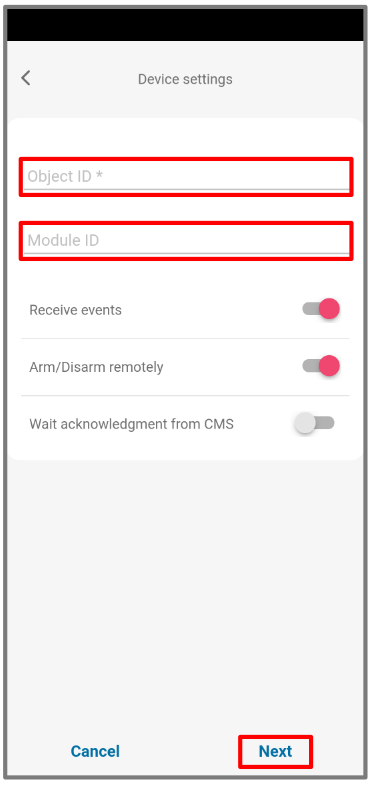

Шаг 6. Введите Object ID и Module ID, нажмите Next.

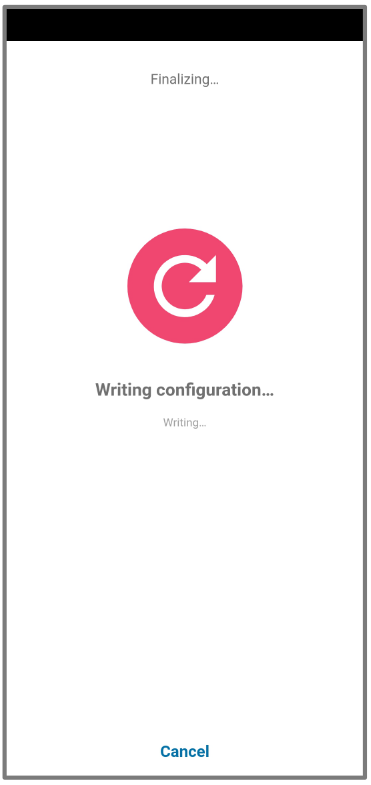

Шаг 7. Подождите, пока записываются данные.

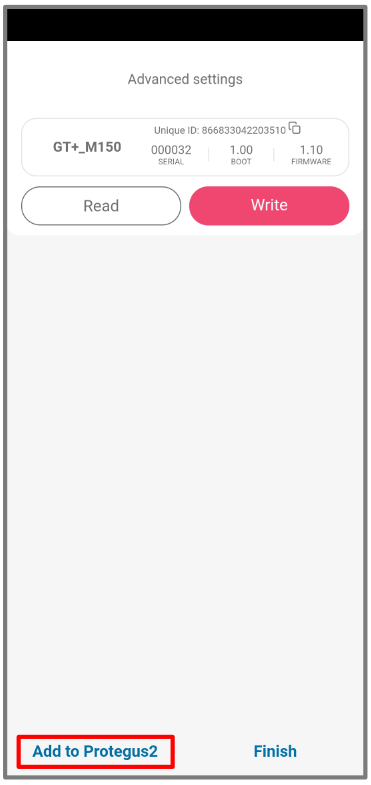

Шаг 8. Нажмите Add to Protegus2.

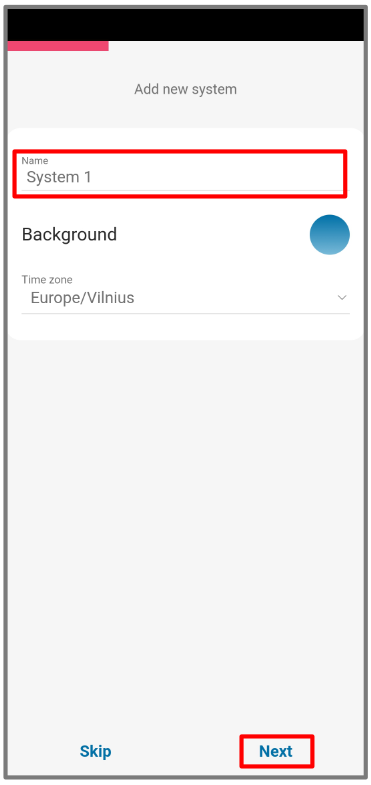

Шаг 9. Введите Name системы, нажмите Next.

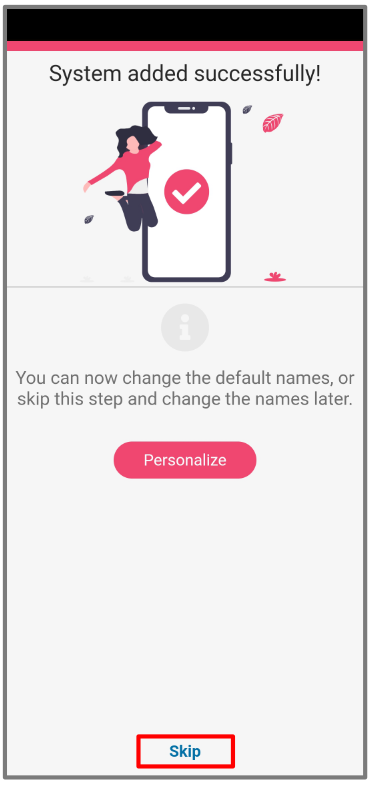

Шаг 10. Нажмите Skip.

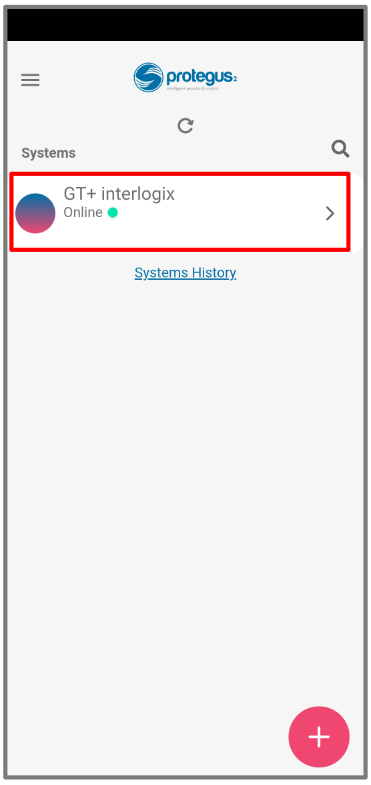

Шаг 11. Нажмите на систему.

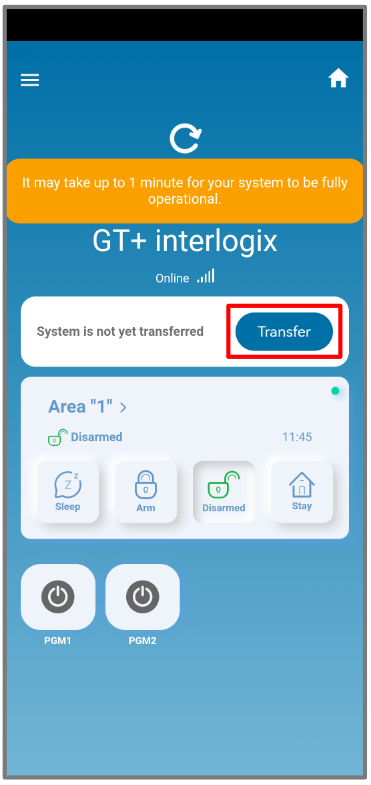

Шаг 12. Подождите 1 минуту для завершения и нажмите Transfer.

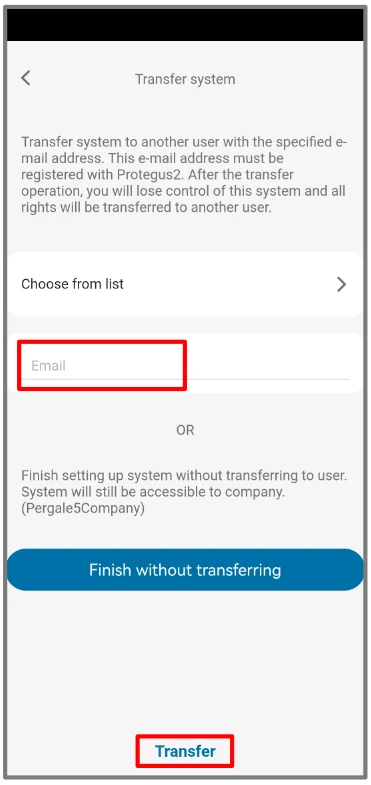

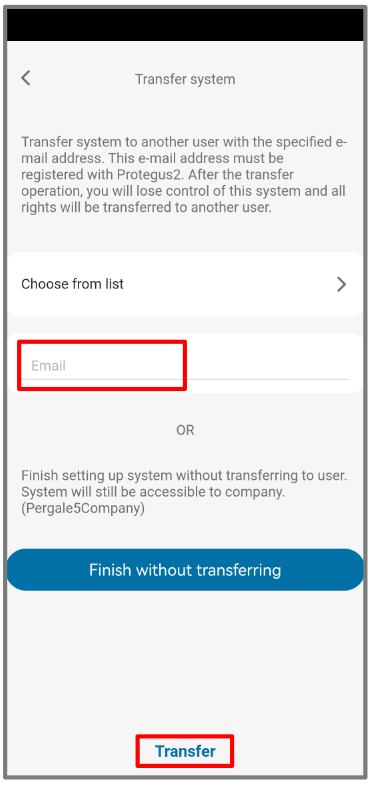

Шаг 13. Введите e-mail пользователя, которому установщик передаст систему. Нажмите Transfer.

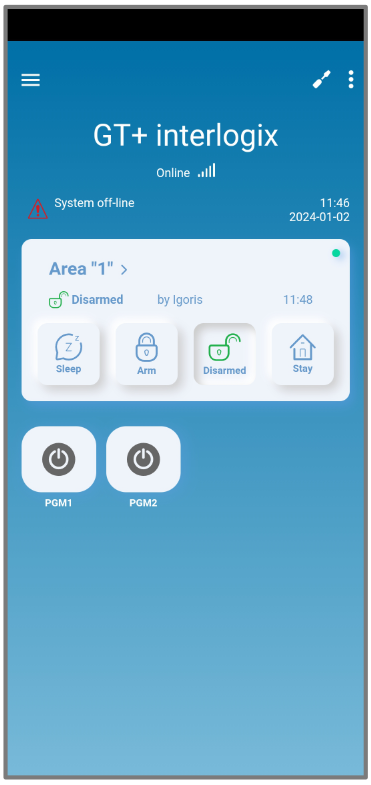

Шаг 14. Система появится в Protegus на телефоне пользователя.
Совет
После завершения установки и настройки выполните проверку системы:
- Создайте событие:
- поставьте/снимите систему с охраны с клавиатуры панели управления.
- вызовите тревогу зоны при включенной охране.
- Убедитесь, что событие поступает в CMS (Central Monitoring Station) и в приложение Protegus2.
