Paradox SP(+)/MG(+) с GT/GT+/GET быстрая настройка

Краткие шаги по подключению и программированию для подключения коммуникатора GT/GT+/GET к панелям Paradox SP/SP+/MG/MG+ через TIP/RING и KeyBus, затем добавления системы в Protegus2. Используйте вместе с полными руководствами для остальных настроек. (Обозначения клемм на GT/GT+/GET могут немного отличаться, но подключения одинаковые.)

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  1. Прошивка GT/GT+/GET 1.21, SIM-карта установлена, PIN отключен, активен тариф с передачей данных.
  2. Панель Paradox SP/SP+/MG/MG+ с доступом к клавиатуре (есть код установщика).
  3. Номер учетной записи CMS, если используется передача в CMS.
  4. Учетная запись компании/установщика Protegus2 и IMEI коммуникатора.

2. Подключение

Следуйте схеме ниже, чтобы подключить коммуникатор к панели:

Клемма GT/GT+/GET Панель Paradox Примечания
TIP / RING TIP / RING Эмуляция PSTN линии (Contact ID).
CLK / DATA (KeyBus) YEL / GRN (KeyBus) Управление по серийному BUS.
+12V / GND AUX + / GND Питание коммуникатора.

Схема подключения

3. Программирование панели Paradox (LCD клавиатура)

Используйте клавиатуру панели, чтобы включить Contact ID и задать номера учетных записей:

  1. Вход в программирование установщика: [ENTER] 0000 (или ваш код установщика).
  2. Раздел 801: общие параметры дозвона → оставьте по умолчанию, если не требуется иное.
  3. Раздел 811: введите номер учетной записи Раздела 1 (пример 1111; используйте значение от CMS).
  4. Раздел 812: введите номер учетной записи Раздела 2 (пример 2222; используйте значение от CMS).
  5. Раздел 815: введите номер телефона для передачи (пример 123456; используйте значение от CMS).
  6. Раздел 911: задайте пароль ПК (пример 1234; по вашей политике).
  7. Нажмите [CLEAR], чтобы выйти из программирования.

Если коды клавиатуры отличаются, используйте полное руководство Paradox.

4. Добавление системы в Protegus2 (мобильное приложение или веб)

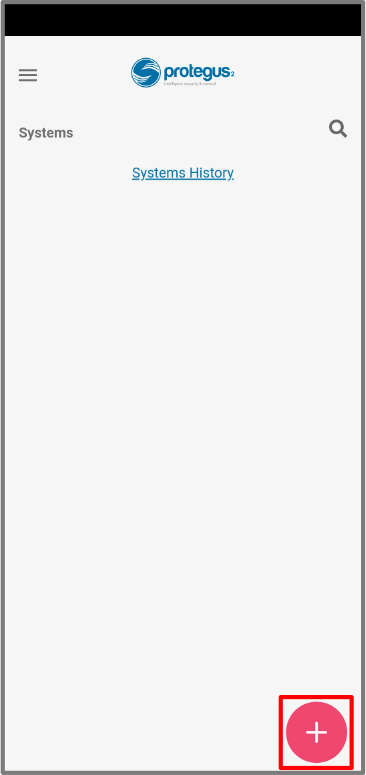

Шаг 1. Нажмите Add new system. Add new system

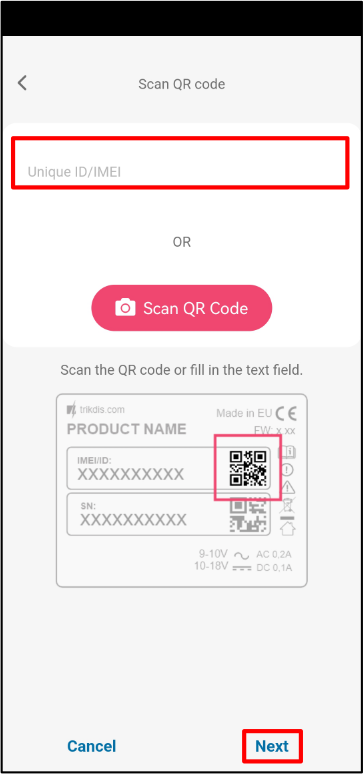

Шаг 2. Введите IMEI коммуникатора, нажмите Next. Enter IMEI

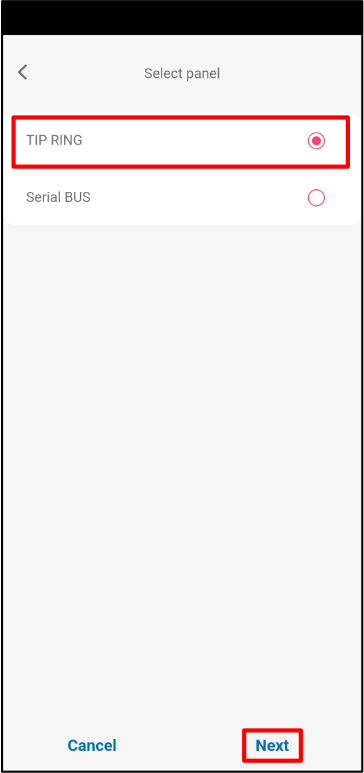

Шаг 3. Выберите TIP RING, нажмите Next. Select TIP RING

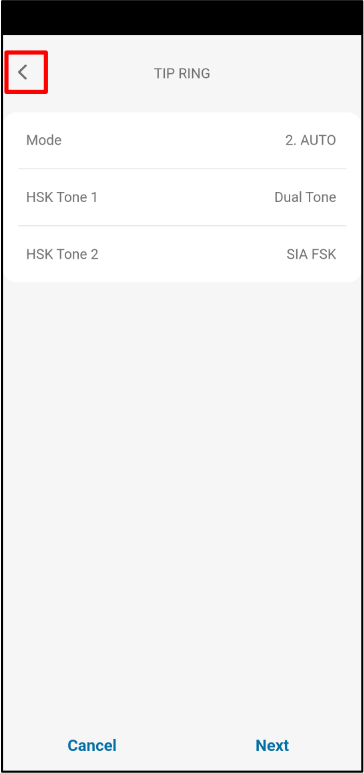

Шаг 4. Нажмите Back. Back

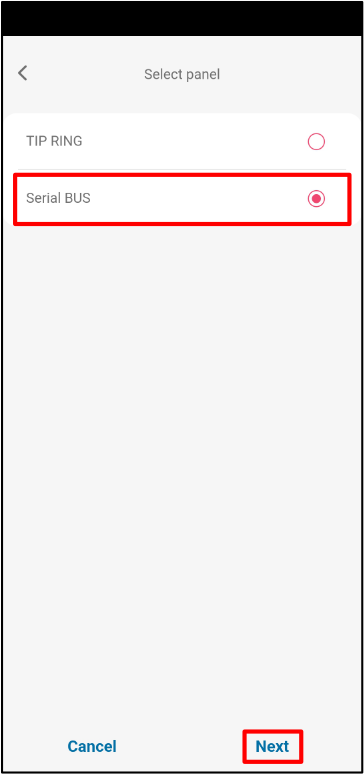

Шаг 5. Выберите Serial BUS, нажмите Next. Select Serial BUS

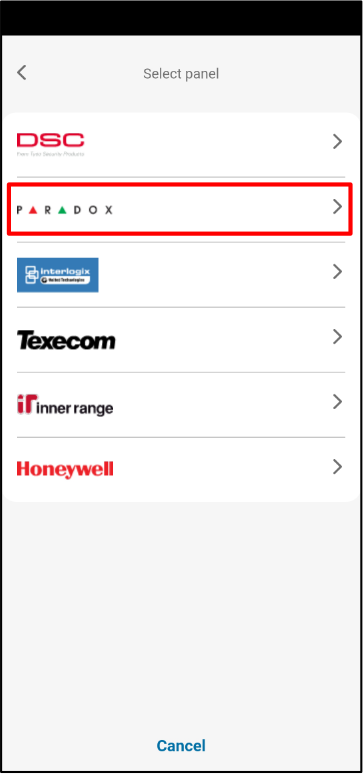

Шаг 6. Выберите PARADOX. Select Paradox

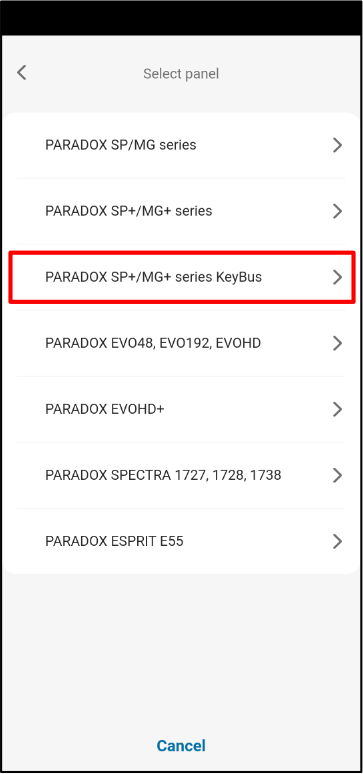

Шаг 7. Выберите PARADOX SP+/MG+ series KeyBus. Select Paradox KeyBus

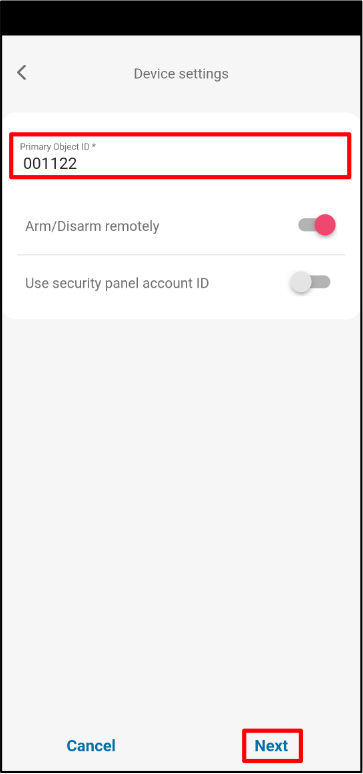

Шаг 8. Введите Primary Object ID, нажмите Next. Enter Primary Object ID

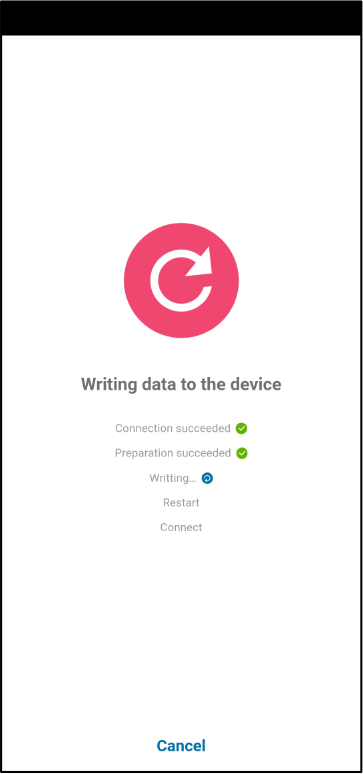

Шаг 9. Подождите, пока записываются данные. Writing data

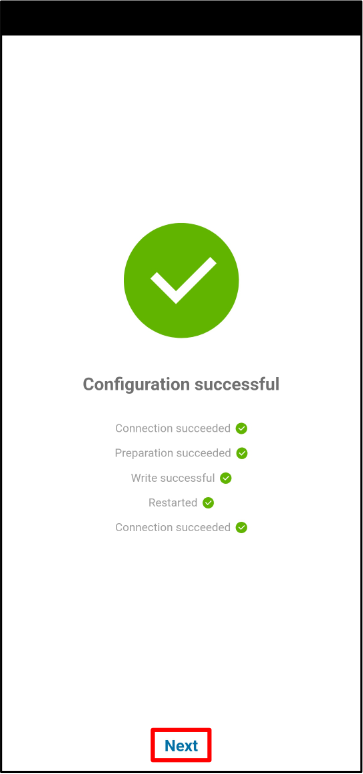

Шаг 10. Нажмите Next. Press Next

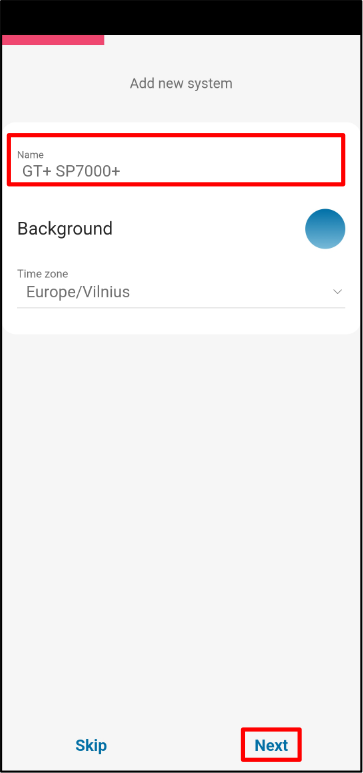

Шаг 11. Введите Name системы, нажмите Next. Enter name

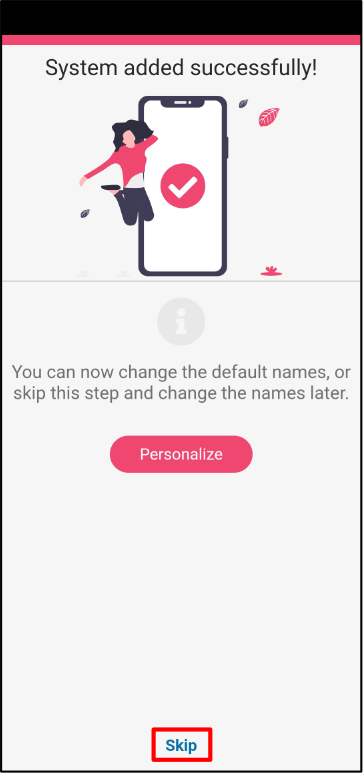

Шаг 12. Нажмите Skip (если не добавляете пользователей сейчас). Skip

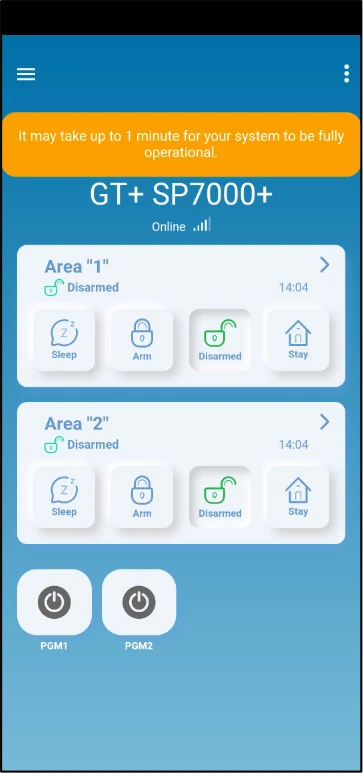

Шаг 13. Подождите ~1 минуту для завершения. Wait

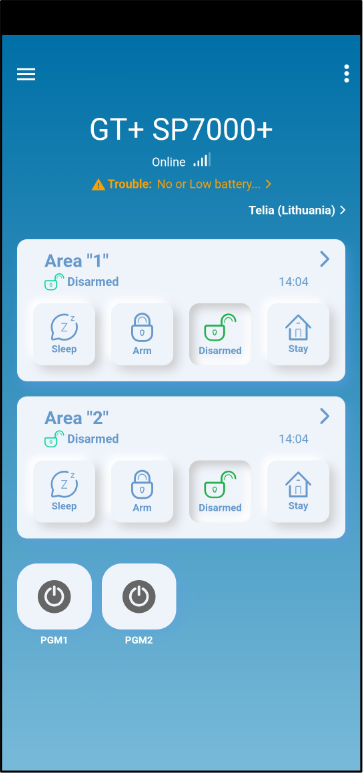

Шаг 14. Настройка завершена. Finished

Совет

Если Protegus2 не может завершить запись данных, проверьте подключение KeyBus (YEL/GRN), ввод IMEI и сохранение настроек CMS/Contact ID на панели.
