DSC PowerSeries с E16 быстрая настройка

Скачать PDF
E16 product image

Краткие шаги по подключению коммуникатора E16 к панелям DSC PowerSeries (PC585, PC1404, PC1565, PC1616, PC1832, PC1864, PC5020), настройке E16 для передачи по IP и добавлению системы в Protegus2. Используйте эту инструкцию вместе с полным руководством E16 для остальных настроек.

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  • Коммуникатор E16 с подключенным LAN и кабелем USB Mini-B для настройки.
  • Панель DSC PowerSeries с доступом через клавиатуру.
  • Номер объекта / счета ПЦН, если сообщения будут передаваться на пульт.
  • Учетная запись Protegus2 и MAC / Unique ID коммуникатора.

2. Быстрая настройка с программой TrikdisConfig

  1. Загрузите TrikdisConfig со страницы www.trikdis.com и установите программу.
  2. Плоской отверткой откройте корпус E16.

Откройте корпус E16

  1. Подключите E16 к компьютеру кабелем USB Mini-B.
  2. Запустите TrikdisConfig. Программа определит коммуникатор и откроет окно конфигурации.
  3. Нажмите Считать [F4], чтобы загрузить текущие настройки. Если потребуется, введите 6-значный код администратора или инсталлятора.

Выполните подраздел, который соответствует вашей установке:

  • Приложение Protegus2 если пользователи будут управлять системой удаленно.
  • ПЦН если коммуникатор будет передавать сообщения на пульт централизованного наблюдения.
  • Выполните оба подраздела, если коммуникатор должен работать и с ПЦН, и с Protegus2.

2.1 Настройка связи с приложением Protegus2

Окно "Системные настройки":

Системные настройки E16

  1. Выберите Модель панели, которая будет подключена к коммуникатору.
  2. Включите Прямое управление панелью, если пользователи должны управлять системой из Protegus2 своим кодом клавиатуры.
  3. Для прямого управления панелями Paradox и Texecom введите Код доступа ПК / UDL. Он должен совпадать с паролем, заданным в панели.

Примечание

Чтобы прямое управление работало, панель также необходимо запрограммировать, как описано ниже в разделе программирования панели.

Окно "Сообщения пользователю", вкладка "Сервис PROTEGUS":

Настройки Protegus Cloud E16

  1. Отметьте поле Разрешить подключиться к сервису Protegus.
  2. Измените Пароль доступа к PROTEGUS Cloud, если хотите, чтобы его запрашивали при добавлении системы в Protegus2.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

2.2 Настройка связи с ПЦН

Окно "Системные настройки":

Системные настройки E16 для ПЦН

  1. Введите Номер объекта, предоставленный ПЦН.
  2. Выберите Модель панели, которая будет подключена к коммуникатору.

Окно "Сообщения на ПЦН", группа "Основной канал связи":

Настройки передачи на ПЦН E16

  1. Установите Режим связи в IP.
  2. Выберите протокол, который требуется приемнику: TRK, DC-09_2007, DC-09_2012 или TL150.
  3. Введите ключ шифрования приемника, если выбранный протокол этого требует.
  4. Введите Домен или IP и Порт приемника.
  5. Выберите TCP или UDP.
  6. Настройте резервный и параллельный каналы, если требуется резервирование.

Примечание

Если вы выбрали протокол DC-09, в окне Сообщения на ПЦН на вкладке Параметры дополнительно введите номера объекта, линии и приемника.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

3. Подключение

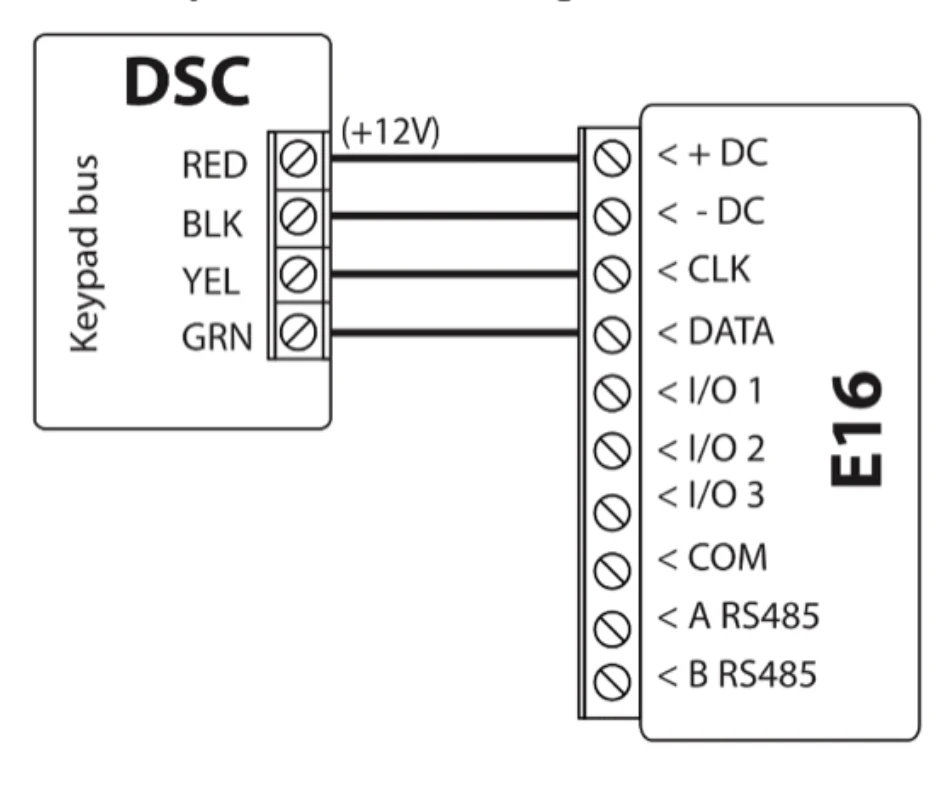

Подключите панель к E16, как показано ниже:

Клемма E16 Панель DSC Примечания
+DC RED / +AUX Питание панели
-DC BLK / -AUX Общий провод панели
CLK YEL Тактирование шины клавиатуры
DATA GRN Данные шины клавиатуры

Схема подключения E16 DSC

4. Программирование охранной панели

Для работы E16 дополнительное программирование панелей DSC не требуется.

5. Добавление системы в Protegus2

  1. Откройте Protegus2 и нажмите Добавить новую систему.
  2. Введите MAC / Unique ID коммуникатора E16.
  3. Введите имя системы и завершите мастер добавления.
  4. Если вместо прямого управления используется ключевая зона, подключите I/O 1 к ключевой зоне панели и настройте область в Protegus2 с PGM1 в режиме Pulse или Level.
  5. Дождитесь, пока система отобразится в сети.

6. Проверка системы

  1. Поставьте и снимите систему с охраны с клавиатуры.
  2. Сымитируйте тестовую тревогу, когда система находится под охраной.
  3. Убедитесь, что события поступают на ПЦН и в Protegus2.
