Interlogix NX-4v2 / NX-6v2 с E16 быстрая настройка¶

Краткие шаги по подключению коммуникатора E16 к панелям Interlogix NX-4v2 / NX-6v2, настройке E16 для передачи по IP и добавлению системы в Protegus2. Используйте эту инструкцию вместе с полным руководством E16 для остальных настроек.

1. Требования¶

• Коммуникатор E16 с подключенным LAN и кабелем USB Mini-B для настройки.
• Панель Interlogix NX-4v2 / NX-6v2 с доступом через клавиатуру.
• Номер объекта / счета ПЦН, если сообщения будут передаваться на пульт.
• Учетная запись Protegus2 и MAC / Unique ID коммуникатора.

2. Быстрая настройка с программой TrikdisConfig¶

1. Загрузите TrikdisConfig со страницы www.trikdis.com и установите программу.
2. Плоской отверткой откройте корпус E16.

3. Подключите E16 к компьютеру кабелем USB Mini-B.
4. Запустите TrikdisConfig. Программа определит коммуникатор и откроет окно конфигурации.
5. Нажмите Считать [F4], чтобы загрузить текущие настройки. Если потребуется, введите 6-значный код администратора или инсталлятора.

Выполните подраздел, который соответствует вашей установке:

• Приложение Protegus2 если пользователи будут управлять системой удаленно.
• ПЦН если коммуникатор будет передавать сообщения на пульт централизованного наблюдения.
• Выполните оба подраздела, если коммуникатор должен работать и с ПЦН, и с Protegus2.

2.1 Настройка связи с приложением Protegus2¶

Окно "Системные настройки":

1. Выберите Модель панели, которая будет подключена к коммуникатору.
2. Включите Прямое управление панелью, если пользователи должны управлять системой из Protegus2 своим кодом клавиатуры.
3. Для прямого управления панелями Paradox и Texecom введите Код доступа ПК / UDL. Он должен совпадать с паролем, заданным в панели.

Окно "Сообщения пользователю", вкладка "Сервис PROTEGUS":

4. Отметьте поле Разрешить подключиться к сервису Protegus.
5. Измените Пароль доступа к PROTEGUS Cloud, если хотите, чтобы его запрашивали при добавлении системы в Protegus2.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

2.2 Настройка связи с ПЦН¶

Окно "Системные настройки":

1. Введите Номер объекта, предоставленный ПЦН.
2. Выберите Модель панели, которая будет подключена к коммуникатору.

Окно "Сообщения на ПЦН", группа "Основной канал связи":

3. Установите Режим связи в IP.
4. Выберите протокол, который требуется приемнику: TRK, DC-09_2007, DC-09_2012 или TL150.
5. Введите ключ шифрования приемника, если выбранный протокол этого требует.
6. Введите Домен или IP и Порт приемника.
7. Выберите TCP или UDP.
8. Настройте резервный и параллельный каналы, если требуется резервирование.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

3. Подключение¶

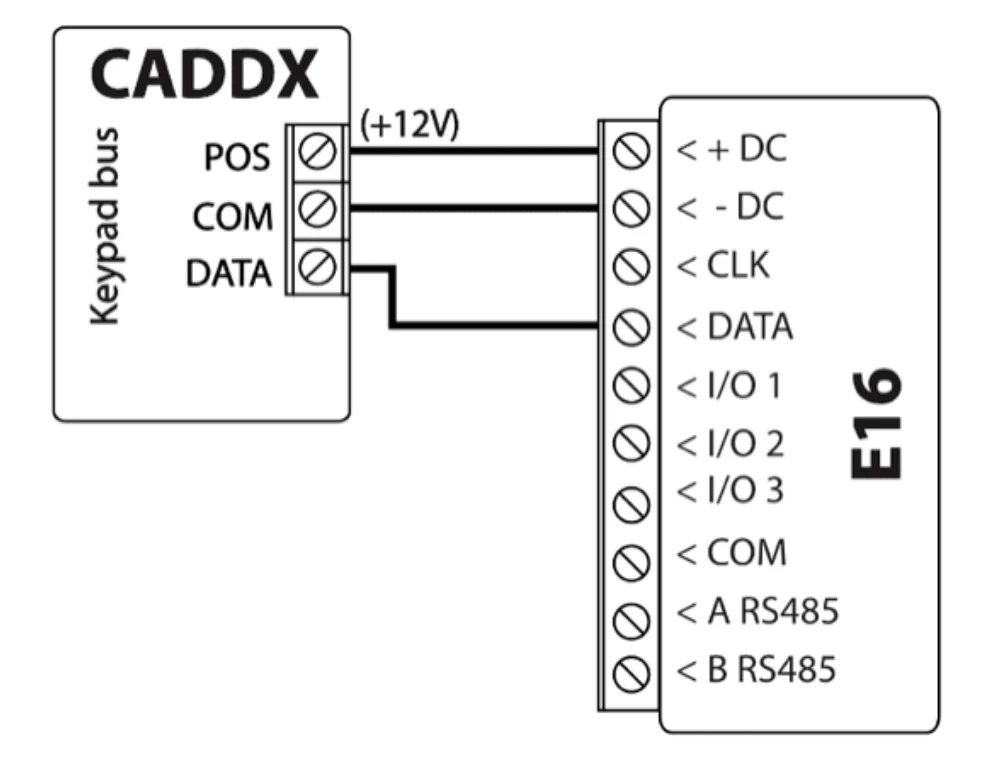

Подключите панель к E16, как показано ниже:

4. Программирование охранной панели¶

4.1 Программирование панели через LCD клавиатуру¶

Используя клавиатуру панели, войдите в указанные секции и задайте значения, как описано ниже:

4.2 Программирование панели через LED клавиатуру¶

Используйте те же ячейки и значения, что указаны выше:

5. Добавление системы в Protegus2¶

1. Откройте Protegus2 и нажмите Добавить новую систему.
2. Введите MAC / Unique ID коммуникатора E16.
3. Введите имя системы и завершите мастер добавления.
4. Если вместо прямого управления используется ключевая зона, подключите I/O 1 к ключевой зоне панели и настройте PGM1 в Protegus2.
5. Дождитесь, пока система отобразится в сети.

6. Проверка системы¶

1. Поставьте и снимите систему с охраны с клавиатуры.
2. Сымитируйте тестовую тревогу, когда система находится под охраной.
3. Убедитесь, что события поступают на ПЦН и в Protegus2.
