Texecom с E16 быстрая настройка

Скачать PDF
E16 product image

Краткие шаги по подключению коммуникатора E16 к панелям Texecom Premier и Premier Elite, настройке E16 для передачи по IP и добавлению системы в Protegus2. Используйте эту инструкцию вместе с полным руководством E16 для остальных настроек.

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  • Коммуникатор E16 с подключенным LAN и кабелем USB Mini-B для настройки.
  • Панель Texecom Premier / Premier Elite с доступом установщика.
  • Кабель Texecom EX-CRP4 для последовательного подключения.
  • Номер объекта / счета ПЦН, если сообщения будут передаваться на пульт.
  • Учетная запись Protegus2 и MAC / Unique ID коммуникатора.

2. Быстрая настройка с программой TrikdisConfig

  1. Загрузите TrikdisConfig со страницы www.trikdis.com и установите программу.

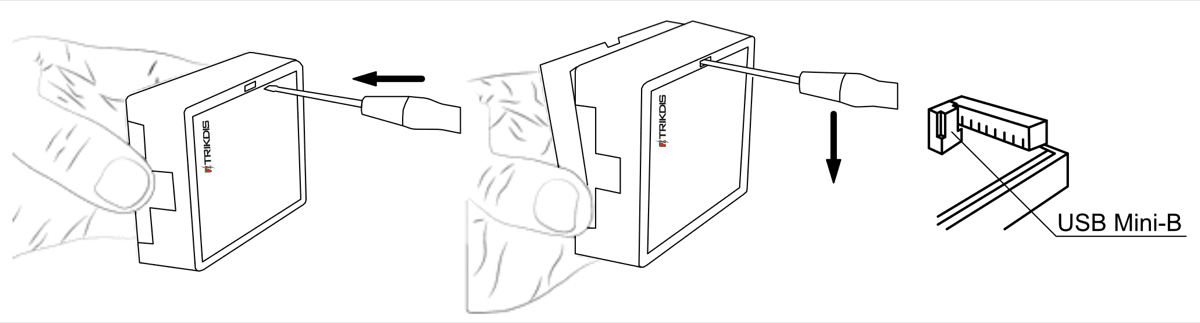

  2. Плоской отверткой откройте корпус E16.

Откройте корпус E16

  1. Подключите E16 к компьютеру кабелем USB Mini-B.
  2. Запустите TrikdisConfig. Программа определит коммуникатор и откроет окно конфигурации.
  3. Нажмите Считать [F4], чтобы загрузить текущие настройки. Если потребуется, введите 6-значный код администратора или инсталлятора.

Выполните подраздел, который соответствует вашей установке:

  • Приложение Protegus2 если пользователи будут управлять системой удаленно.
  • ПЦН если коммуникатор будет передавать сообщения на пульт централизованного наблюдения.
  • Выполните оба подраздела, если коммуникатор должен работать и с ПЦН, и с Protegus2.

2.1 Настройка связи с приложением Protegus2

Окно "Системные настройки":

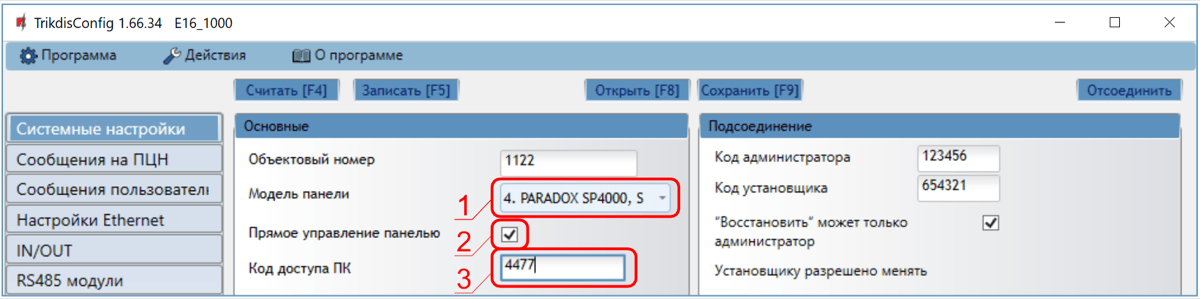

Системные настройки E16

  1. Выберите Модель панели, которая будет подключена к коммуникатору.
  2. Включите Прямое управление панелью, если пользователи должны управлять системой из Protegus2 своим кодом клавиатуры.
  3. Для прямого управления панелями Paradox и Texecom введите Код доступа ПК / UDL. Он должен совпадать с паролем, заданным в панели.

Примечание

Чтобы прямое управление работало, панель также необходимо запрограммировать, как описано ниже в разделе программирования панели.

Окно "Сообщения пользователю", вкладка "Сервис PROTEGUS":

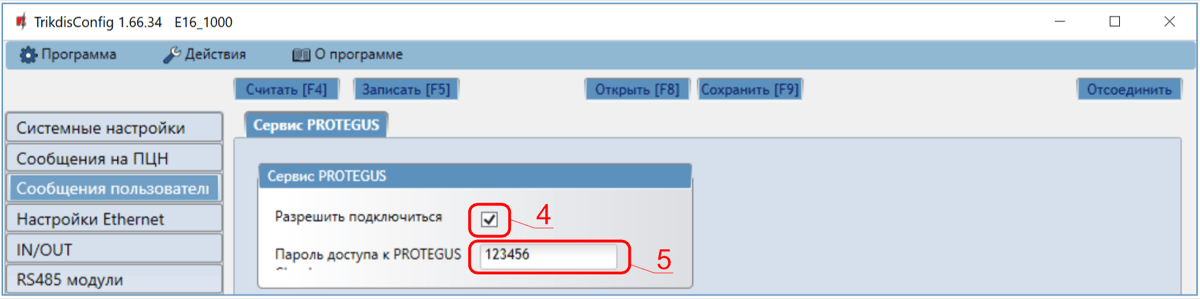

Настройки Protegus Cloud E16

  1. Отметьте поле Разрешить подключиться к сервису Protegus.
  2. Измените Пароль доступа к PROTEGUS Cloud, если хотите, чтобы его запрашивали при добавлении системы в Protegus2.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

2.2 Настройка связи с ПЦН

Окно "Системные настройки":

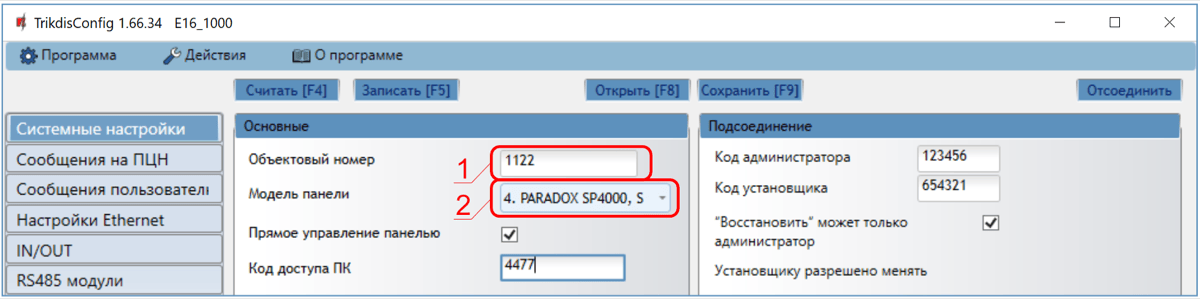

Системные настройки E16 для ПЦН

  1. Введите Номер объекта, предоставленный ПЦН.
  2. Выберите Модель панели, которая будет подключена к коммуникатору.

Окно "Сообщения на ПЦН", группа "Основной канал связи":

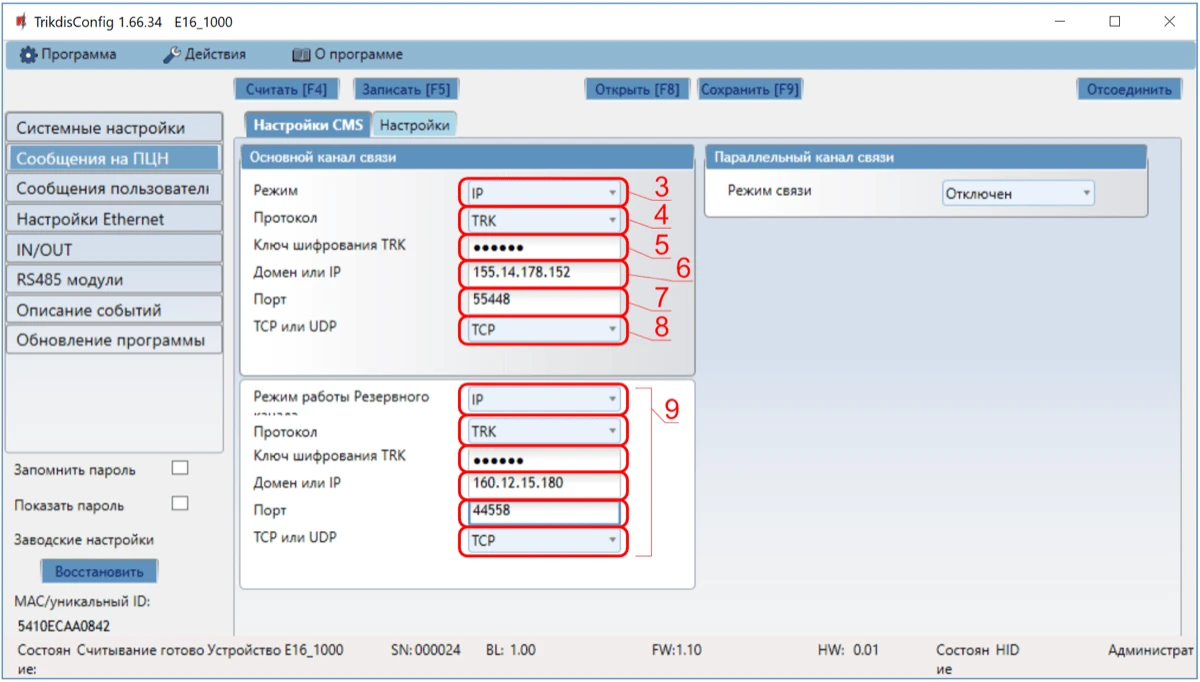

Настройки передачи на ПЦН E16

  1. Установите Режим связи в IP.
  2. Выберите протокол, который требуется приемнику: TRK, DC-09_2007, DC-09_2012 или TL150.
  3. Введите ключ шифрования приемника, если выбранный протокол этого требует.
  4. Введите Домен или IP и Порт приемника.
  5. Выберите TCP или UDP.
  6. Настройте резервный и параллельный каналы, если требуется резервирование.

Примечание

Если вы выбрали протокол DC-09, в окне Сообщения на ПЦН на вкладке Параметры дополнительно введите номера объекта, линии и приемника.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

3. Подключение

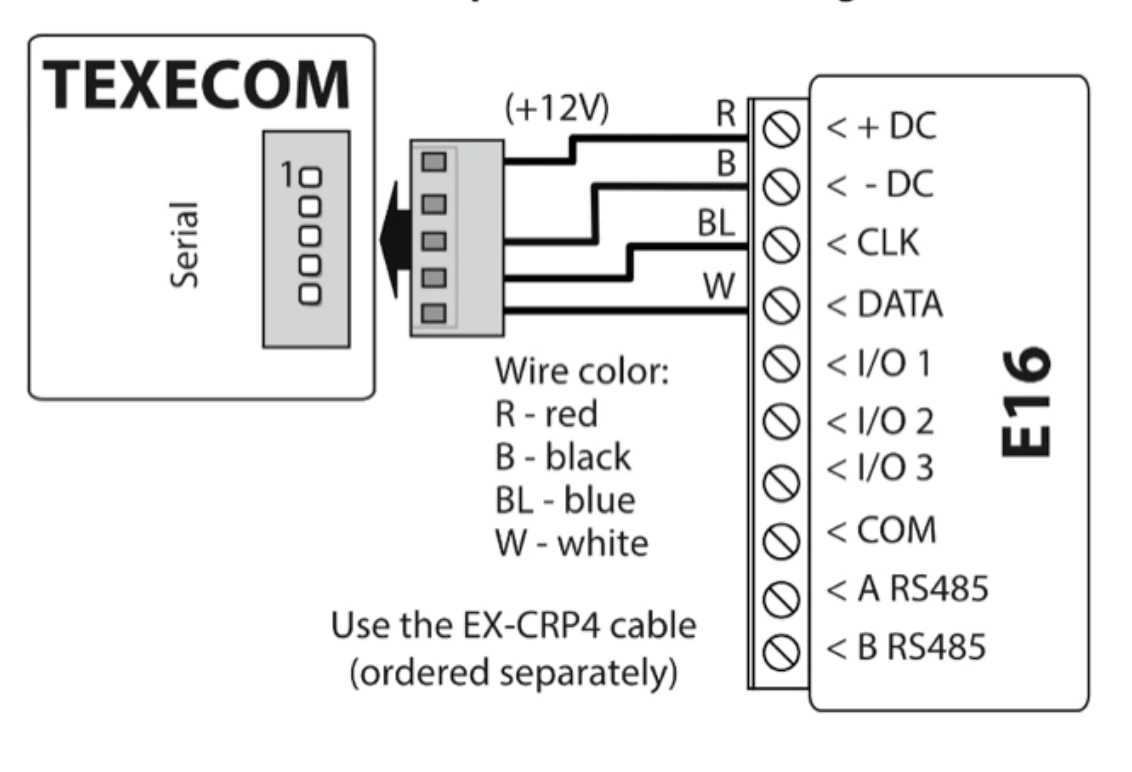

Используйте кабель Texecom EX-CRP4 (заказывается отдельно) и подключите панель к E16, как показано ниже:

Клемма E16 Провод Texecom EX-CRP4 Примечания
+DC R (красный) Питание +12V
-DC B (черный) Общий провод панели
CLK BL (синий) Последовательная шина
DATA W (белый) Последовательная шина

Схема подключения E16 Texecom

4. Программирование охранной панели

Панели Texecom необходимо программировать и для чтения событий, и для удаленного управления.

  1. В программе Wintex откройте Communication Options и перейдите на вкладку Options.
  2. Введите 4-значный UDL passcode.
  3. Убедитесь, что UDL passcode совпадает с Кодом доступа ПК / UDL, введенным в Системных настройках E16 при включенном Прямом управлении панелью.
  4. Если программируете с клавиатуры, введите 4-значный код установщика и нажмите [Menu], чтобы войти в режим программирования.
  5. Нажмите [9], затем [7][6][2], и введите 4-значный UDL passcode.
  6. Нажмите [Yes] и выйдите из режима программирования кнопкой [Menu].

5. Добавление системы в Protegus2

  1. Откройте Protegus2 и нажмите Добавить новую систему.
  2. Введите MAC / Unique ID коммуникатора E16.
  3. Введите имя системы и завершите мастер добавления.
  4. Если вместо прямого управления используется ключевая зона, подключите I/O 1 к ключевой зоне панели и настройте область в Protegus2 с PGM1 в режиме Pulse или Level.
  5. Дождитесь, пока система отобразится в сети.

6. Проверка системы

  1. Поставьте и снимите систему с охраны с клавиатуры.
  2. Сымитируйте тестовую тревогу, когда система находится под охраной.
  3. Убедитесь, что события поступают на ПЦН и в Protegus2.
