E16T быстрая настройка

Скачать PDF
E16T product image

Краткие шаги по подключению коммуникатора E16T к телефонному коммуникатору панели, настройке передачи по IP и добавлению системы в Protegus. Используйте эту инструкцию вместе с полным руководством E16T для остальных настроек.

Осторожно

Установку и обслуживание должны выполнять только квалифицированные специалисты. Перед подключением отключите питание. Несанкционированные изменения аннулируют гарантию.

1. Требования

  • Коммуникатор E16T с подключенным LAN и кабелем USB Mini-B для настройки.
  • Панель с телефонным коммуникатором, поддерживающим Contact ID через тональный набор DTMF.
  • Доступ установщика / клавиатуры к панели.
  • Номер счета ПЦН, если сообщения будут передаваться на пульт.
  • Учетная запись Protegus и MAC / Unique ID коммуникатора.

2. Быстрая настройка с программой TrikdisConfig

  1. Загрузите TrikdisConfig со страницы www.trikdis.com и установите программу.

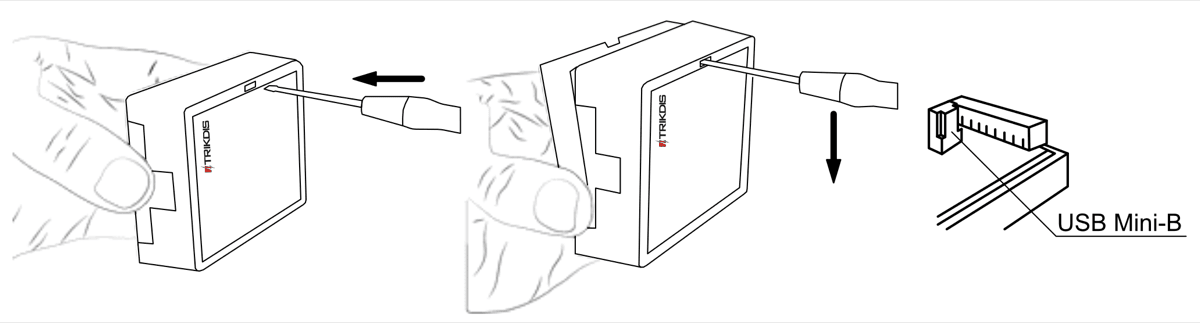

  2. Плоской отверткой откройте корпус E16T.

Откройте корпус E16T

  1. Подключите E16T к компьютеру кабелем USB Mini-B.
  2. Запустите TrikdisConfig. Программа определит коммуникатор и откроет окно конфигурации.
  3. Нажмите Считать [F4], чтобы загрузить текущие настройки. Если потребуется, введите 6-значный код администратора или инсталлятора.

Выполните подраздел, который соответствует вашей установке:

  • Приложение Protegus если пользователи будут управлять системой удаленно.
  • ПЦН если коммуникатор будет передавать сообщения на пульт централизованного наблюдения.
  • Выполните оба подраздела, если коммуникатор должен работать и с ПЦН, и с Protegus.

2.1 Настройка связи с приложением Protegus

Окно "Системные настройки":

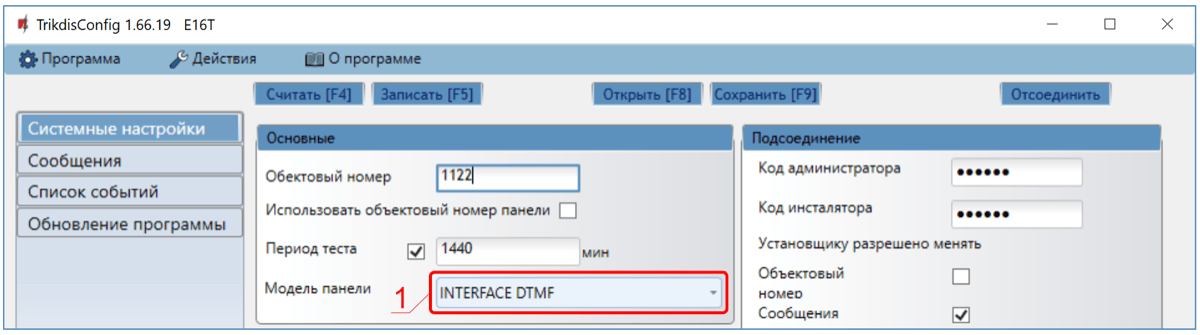

Системные настройки E16T

  1. Выберите Модель панели, которая будет подключена к коммуникатору.

Окно "Сообщения", вкладка "Сервис Protegus":

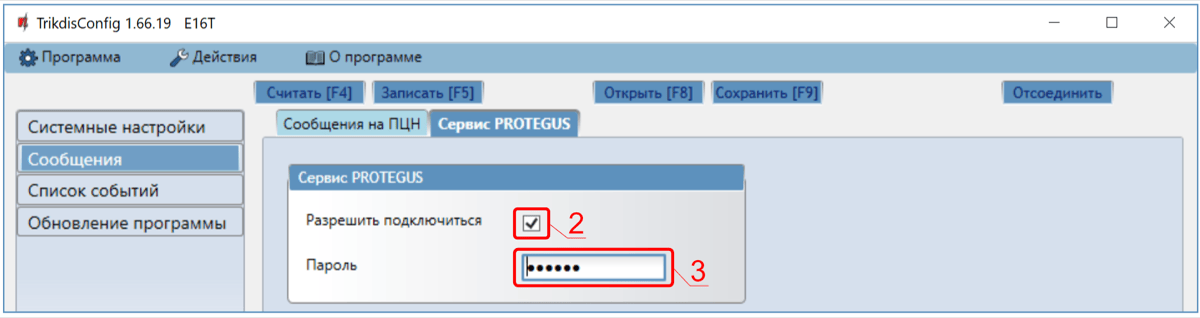

Настройки Protegus E16T

  1. Отметьте поле Разрешить подключиться в настройках сервиса Protegus.
  2. Измените Код сервиса, если хотите, чтобы его запрашивали при добавлении системы в Protegus.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

2.2 Настройка связи с ПЦН

Окно "Системные настройки":

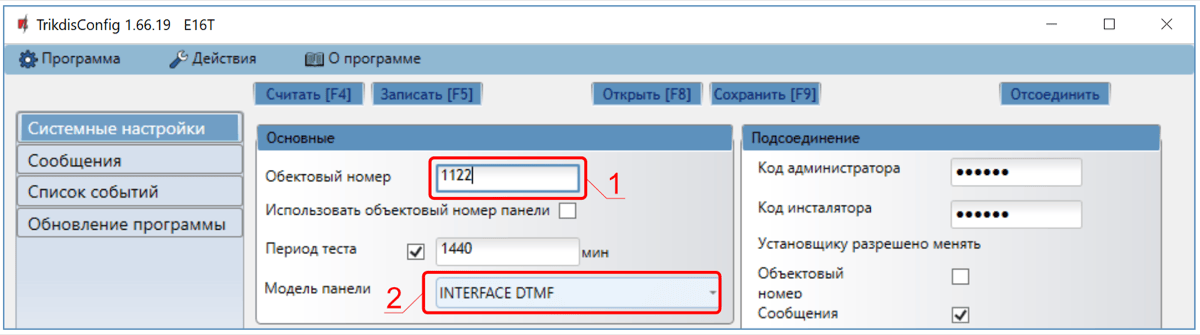

Системные настройки E16T для ПЦН

  1. Введите Номер счета / объекта, предоставленный ПЦН.
  2. Выберите Модель панели, которая будет подключена к коммуникатору.

Окно "Сообщения", настройки канала "Основной":

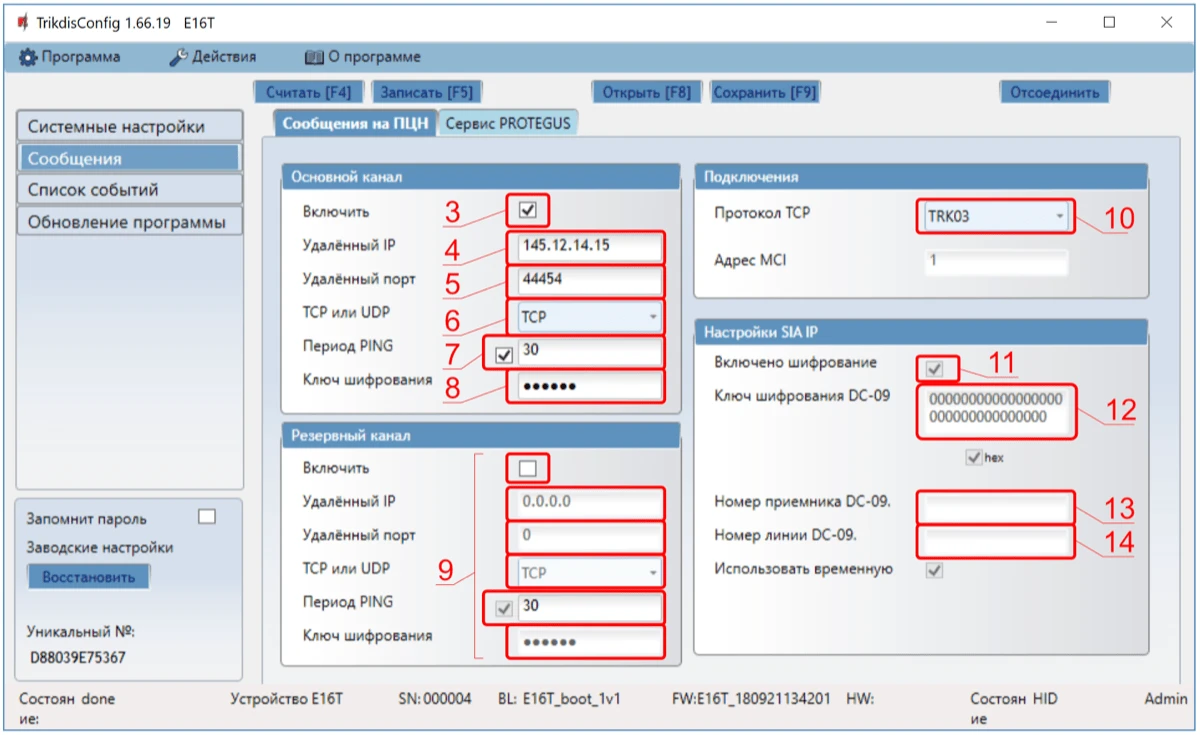

Настройки передачи на ПЦН E16T

  1. Включите основной канал связи.
  2. Введите Удаленный IP / Host и Удаленный порт приемника.
  3. Выберите TCP или UDP.
  4. Настройте Период PING и введите ключ шифрования, требуемый приемником.
  5. При необходимости настройте параметры Резервного канала.
  6. Выберите TCP-протокол, который требуется приемнику: TRK, DC-09_2007 или DC-09_2012.
  7. Если используется DC-09_2012, дополнительно настройте шифрование, а также номера приемника и линии.

Окно "Сообщения", вкладка "Сервис Protegus":

Настройки сервиса Protegus E16T

  1. Отметьте поле Разрешить подключиться к Protegus, если пользователи будут использовать приложение.
  2. Измените Код сервиса, если хотите, чтобы его запрашивали при добавлении системы в Protegus.

Примечание

Если вы выбрали протокол DC-09, в окне Сообщения на вкладке Настройки дополнительно введите номера объекта, линии и приемника.

Завершив конфигурацию, нажмите Записать [F5] и отключите кабель USB.

3. Подключение

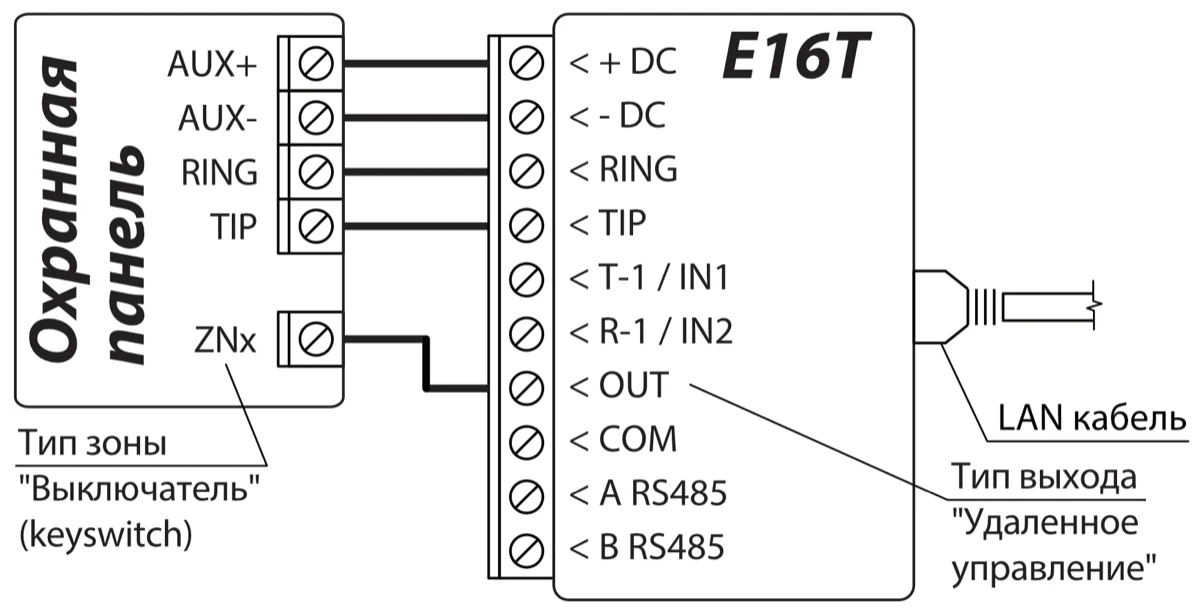

Подключите E16T к питанию панели, TIP / RING и LAN, как показано ниже:

Схема подключения панели E16T

Если постановка и снятие с охраны будут выполняться через ключевую зону, подключите ключевую зону панели к OUT, как показано на той же схеме.

4. Программирование охранной панели

Запрограммируйте телефонный коммуникатор панели следующим образом:

  1. Включите телефонный коммуникатор панели.
  2. Если E16T подключен напрямую к TIP / RING, введите любой телефонный номер длиной не менее 2 цифр.
  3. Выберите режим набора DTMF.
  4. Выберите формат связи Contact ID.
  5. Введите 4-значный номер объекта панели.

5. Специальные настройки Honeywell Vista 48

Если подключена панель Honeywell Vista 48, задайте следующие значения:

Ячейка Данные Ячейка Данные Ячейка Данные
*41 1111 *60 1 *69 1
*42 1111 *61 1 *70 1
*43 1234 *62 1 *71 1
*44 1234 *63 1 *72 1
*45 1111 *64 1 *73 1
*47 1 *65 1 *74 1
*48 7 *66 1 *75 1
*50 1 *67 1 *76 1
*59 0 *68 1

Выйдите из режима программирования командой *99.

6. Добавление системы в Protegus

  1. Откройте Protegus и нажмите Добавить новую систему.
  2. Введите MAC / Unique ID коммуникатора E16T.
  3. Введите имя системы и завершите мастер добавления.
  4. Если OUT подключен к ключевой зоне, откройте Settings в Protegus и включите Arm/Disarm with PGM Output 1.
  5. Выберите режим Pulse или Level в соответствии с типом ключевой зоны панели.

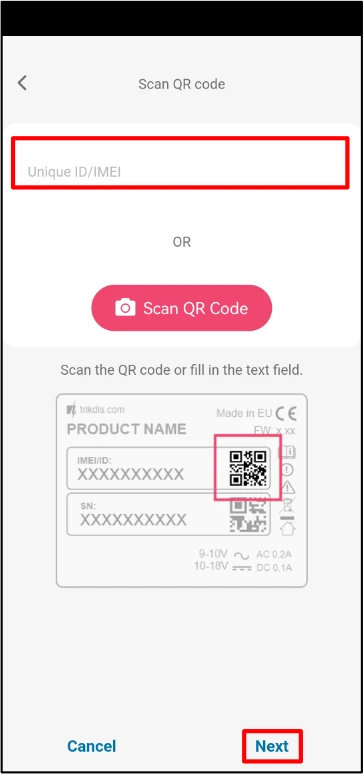

Экран добавления системы в Protegus

7. Проверка системы

  1. Поставьте и снимите систему с охраны с клавиатуры.
  2. Сымитируйте тестовую тревогу, когда система находится под охраной.
  3. Убедитесь, что события поступают на ПЦН и в Protegus.
