Беспроводные устройства Paradox с „FLEXi“ SP3 (RTX3)

Скачать PDF

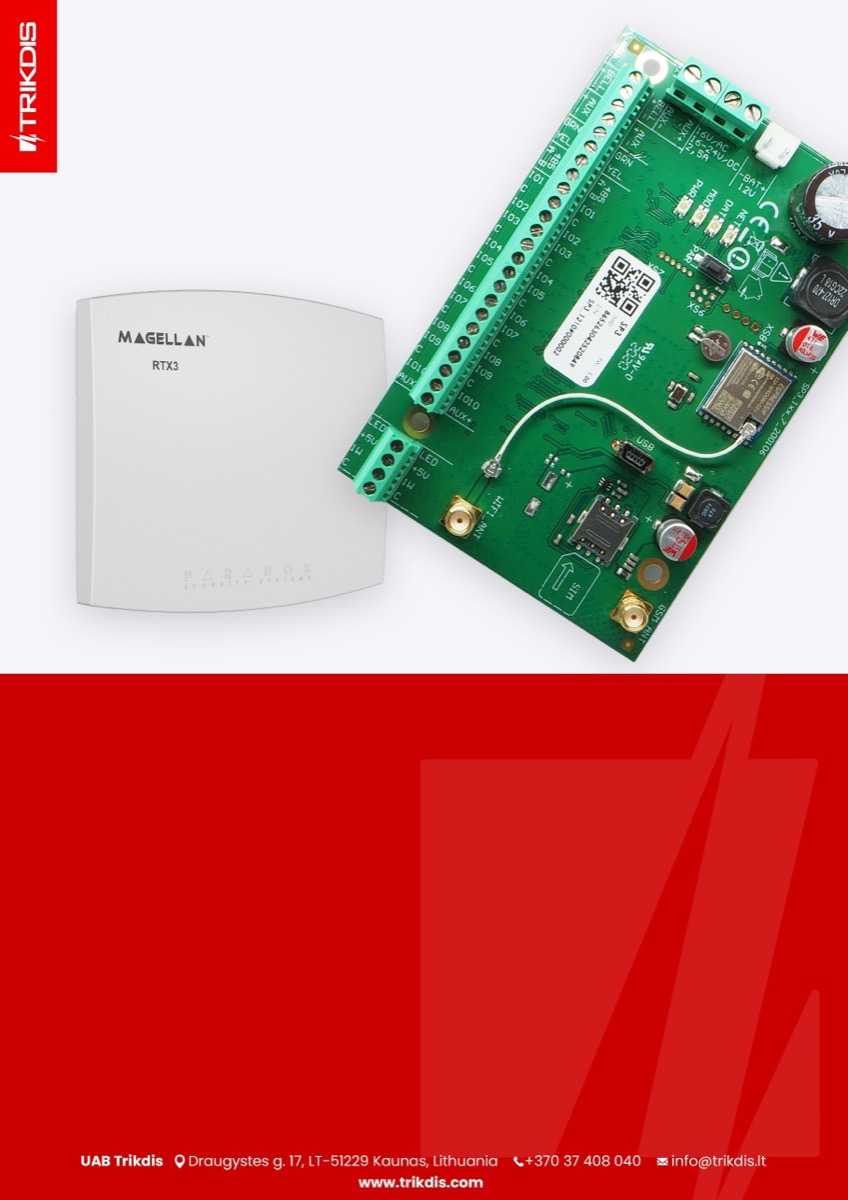

FLEXi SP3 and RTX3 wireless receiver

Замена программного обеспечения охранной панели

Прошивка охранной панели должна быть заменена на прошивку, которая обеспечит работу беспроводных датчиков фирмы Paradox. Файл прошивки можете скачать, как зарегистрированный пользователь, со странички www.trikdis.com.

Таблица совместимости модификации охранной панели и версии прошивки

Модификация охранной панели Версия прошивки совместимая с охранной панелью
Этикетка изделия с QR-кодом: SP3_4G/E, FW 1.12. Выделен код модификации SP3_14E0 в строке S/N. SP3_1xx1_0112.fw
Этикетка изделия с QR-кодом: SP3_ETH, FW 1.12. Выделен код модификации SP3_3E00 в строке S/N. SP3_3xx1_0112.fw
Этикетка изделия с QR-кодом: SP3_4G/E, FW 1.12. Выделен код модификации SP3_44E0 в строке S/N. SP3_4xx1_0112.fw
Этикетка изделия с QR-кодом: SP3_2G, FW 1.12. Выделен код модификации SP3_5200 в строке S/N. SP3_5xx1_0112.fw

Для замены прошивки выполните следующие шаги:

  1. Запустите программу TrikdisConfig.

  2. Подключите „FLEXi” SP3 к компьютеру с помощью кабеля USB Mini-B.

  3. В программе TrikdisConfig откройте окно „Обновление программы“.

  4. Нажмите кнопку „Открыть файл“ и выберите нужный файл для установки.

  5. Нажмите кнопку Обновить [F12].

  6. Подождите, пока произойдет обновление прошивки.

  7. Нажмите кнопку „Отсоединить“ и отсоедините кабель USB.

К охранной панели подсоедините провода питания. Подключите модуль RTX3 к охранной панели.

Схема подключения: SP3 к RTX3. Шина клавиатуры: AUX+ (+12V) к RED, AUX- к BLK, GRN к GRN, YEL к YEL.

Установите SIM карту, которая активирована в мобильной сети, в держатель. Включите питание охранной панели. Подождите несколько минут. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3. В строке состояния TrikdisConfig отображается информация о версии установленной прошивки (1). В окне „Модули“/„Клавиатуры“ в таблице указан модуль RTX3 (2), который подключен к охранной панели.

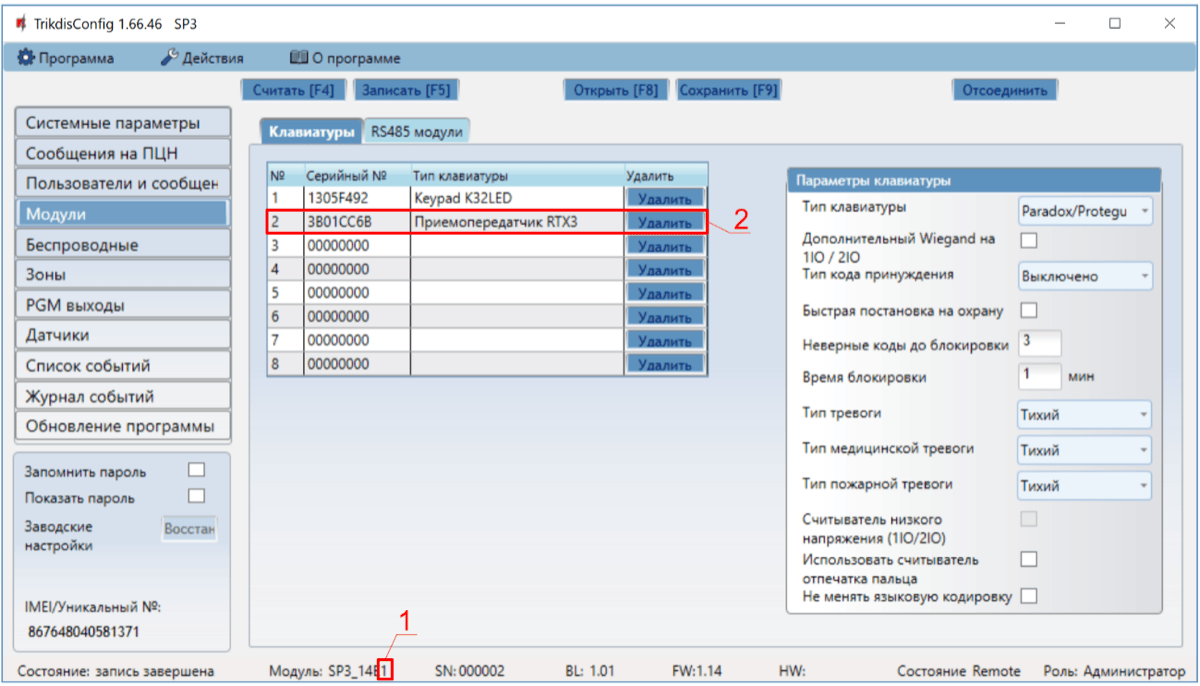

TrikdisConfig, окно 'Модули', вкладка 'Клавиатуры'. Выноска 1 указывает на строку состояния внизу окна; выноска 2 выделяет строку таблицы с типом 'Приемопередатчик RTX3'.

После подключения модуля RTX3 охранная панель „FLEXi“ SP3 может работать в беспроводными датчиками фирмы Paradox (магнитные контакты, датчики движения, датчик разбития стекла (G550), дымовой пожарный извещатель (SD360), пульт дистанционного управления (REM2, REM25), сирены (SR230, SR250), клавиатуры (К37), модуль расширения (2 WPGM), повторитель (RPT1)).

Регистрация беспроводных датчиков

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели. Вставьте батарейки в беспроводной датчик и дождитесь пока перестанут мигать LED индикаторы.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

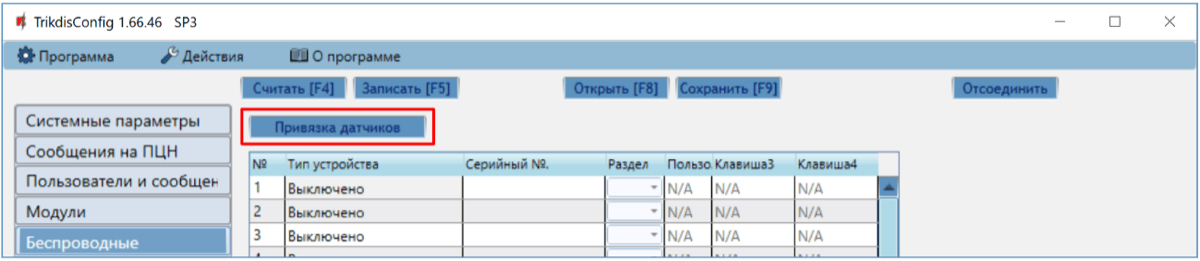

TrikdisConfig, окно 'Беспроводные'. Красной рамкой выделена кнопка 'Привязка датчиков' над таблицей беспроводных устройств.

  1. Выберите тип устройства: „Датчик“.

  2. Нажмите кнопку „Начать“.

TrikdisConfig, окно 'Режим обучения'. В списке типов устройств выбран 'Датчик'; красными рамками выделены этот список и кнопка 'Начать'.

  1. Нажмите в датчике кнопку Тампера.

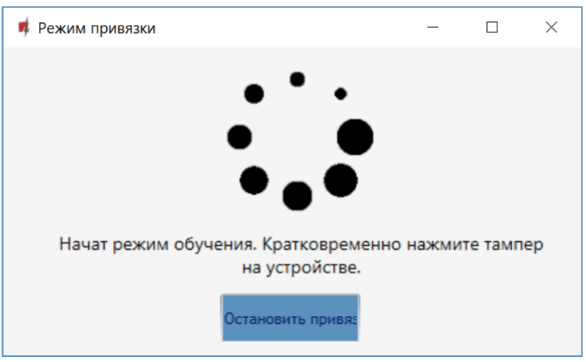

TrikdisConfig, окно 'Режим привязки'. Сообщение просит кратковременно нажать тампер на устройстве; внизу расположена кнопка остановки привязки.

  1. Подождите несколько секунд. Охранная панель обнаружит датчик.

  2. Номер „UID“ должен соответствовать серийному номеру датчика, указанному на наклейке на плате датчика.

  3. Датчику необходимо присвоить „Номер зоны“ и „Назначение зоны“.

  4. Нажмите „Сохранить“.

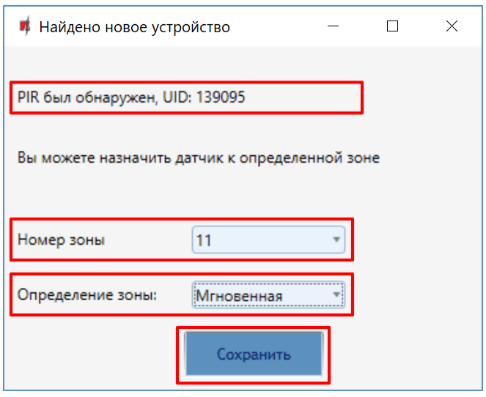

Окно «Найдено новое устройство»: сообщение о том, что обнаружен PIR, с его UID. Выбраны номер зоны 11 и определение зоны «Мгновенная». Красными рамками выделены сообщение, оба поля выбора и кнопка «Сохранить».

  1. Беспроводный датчик добавлен в список беспроводных устройств.

  2. Номер „UID“ должен совпадать с серийным номером датчика, который указан на наклейке на плате датчика.

  3. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных датчиков.

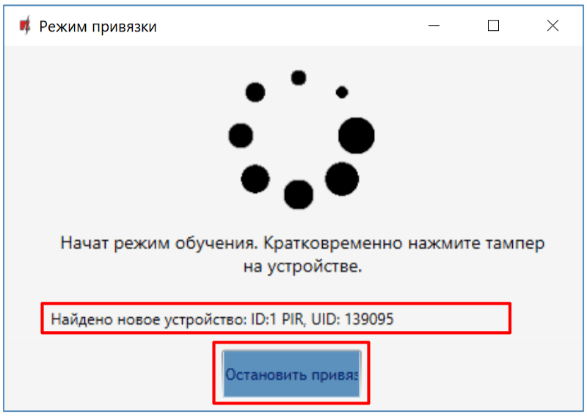

TrikdisConfig, окно «Режим привязки»: найдено новое устройство ID:1 PIR, показан его UID. Выделена кнопка «Остановить привязку».

  1. Нажмите „Да“, чтобы датчик был записан в охранную панель „FLEXi“ SP3.

Окно Сохранить конфигурацию спрашивает, сохранить ли новые параметры в модуле. Выделена кнопка Yes.

  1. В списке „Беспроводных“ устройств будет добавлен новый беспроводный датчик.

TrikdisConfig, раздел «Беспроводные»: в первой строке списка указано устройство PIR с его серийным номером. Поле «Раздел» пустое; значения для пользователя и клавиш — N/A.

  1. В таблице „Зон“ необходимо беспроводному датчику назначить „Раздел“, написать зоне „Название“, определить зоне „Назначение“.

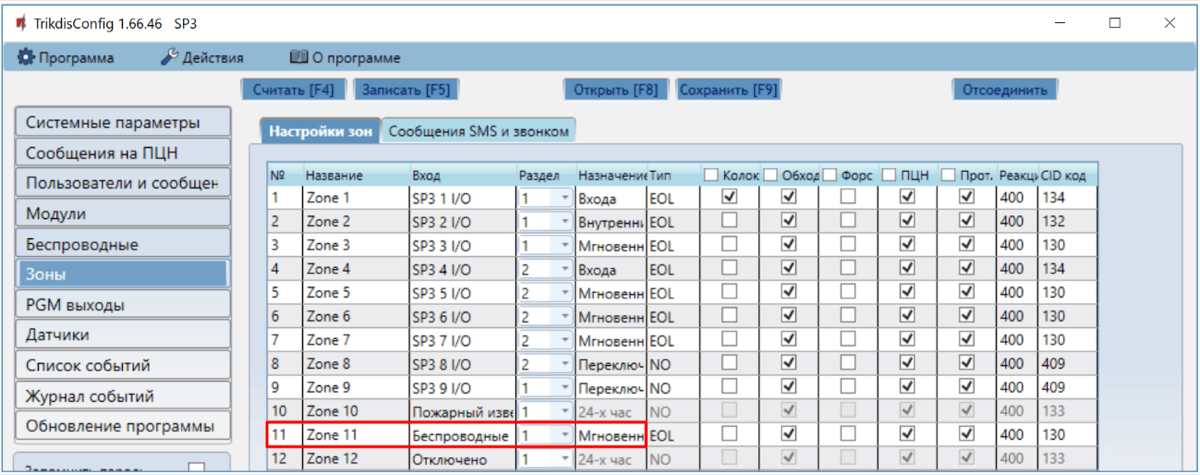

TrikdisConfig, раздел Зоны, вкладка Настройки зон: выделена строка 11. Название: Zone 11; Вход: Беспроводные; Раздел: 1; Назначение: Мгновенная; Тип: EOL.

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводный датчик полностью зарегистрирован.

Note

Удаление беспроводных датчиков из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записаны зарегистрированные датчики**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводный датчик удален из памяти „FLEXi" SP3.

Регистрация беспроводного пульта дистанционного управления (брелок)

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

  5. Выберите тип устройства: „Брелоки“.

  6. Нажмите кнопку „Начать“.

TrikdisConfig, окно Режим обучения: в списке типов устройств выбраны Брелоки; выделена кнопка Начать.

  1. Нажмите и удерживайте любую кнопку на пульте дистанционного управления, чтобы загорелся светодиодный индикатор на пульте дистанционного управления. Отпустите кнопку.

  2. Подождите несколько секунд. Охранная панель обнаружит брелок.

  3. Номер „UID“ должен соответствовать серийному номеру пульта дистанционного управления, который указан на наклейке на корпусе пульта.

  4. В поле „Раздел“ укажите раздел охранной системы, которой будет управлять (Ставить на охрану/Снимать с охраны) пульт.

  5. В поле „Пользователь“ укажите номер пользователя, которому будет назначен пульт дистанционного управления.

  6. Нажмите „Сохранить“.

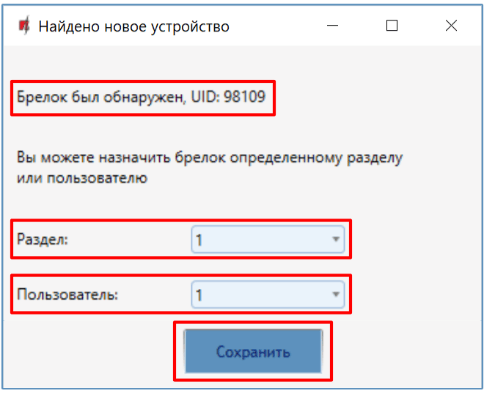

TrikdisConfig, окно «Найдено новое устройство»: обнаружен брелок, показан его UID. Выбраны «Раздел: 1» и «Пользователь: 1»; выделена кнопка «Сохранить».

  1. Новый пульт добавлен в список беспроводных устройств.

  2. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных пультов дистанционного управления.

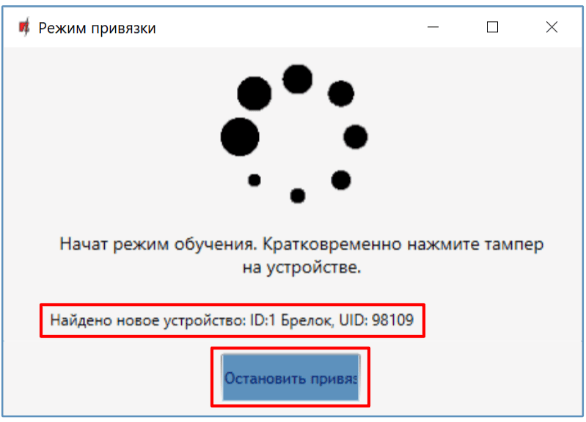

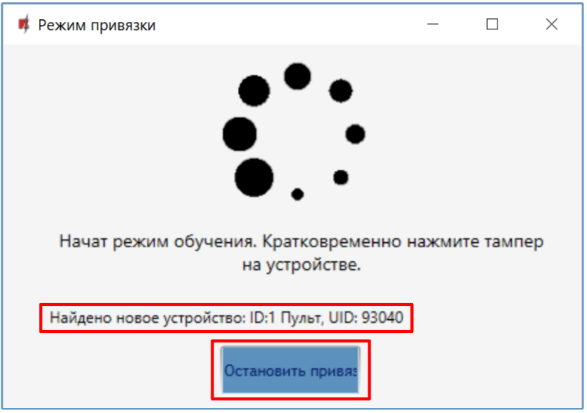

TrikdisConfig, окно «Режим привязки»: найдено новое устройство ID:1 Брелок, показан его UID. Выделена кнопка «Остановить привязку».

  1. Нажмите „Да“, чтобы пульт был записан в охранную панель „FLEXi“ SP3.

Окно Сохранить конфигурацию спрашивает, сохранить ли новые параметры в модуле. Выделена кнопка Yes.

  1. Беспроводный брелок внесен в список „Беспроводных“ устройств.
  2. Кнопкам брелока 3 и 4 можете присвоить дополнительные функции управления (Снято с охраны; Поставлено на охрану; Тихая паника; Паника; Управление PGM выходом).

Рисунок брелока с четырьмя пронумерованными кнопками: 1 — верхняя с закрытым замком, 2 — нижняя с открытым замком, 3 — левая с символом питания, 4 — правая со стрелкой.

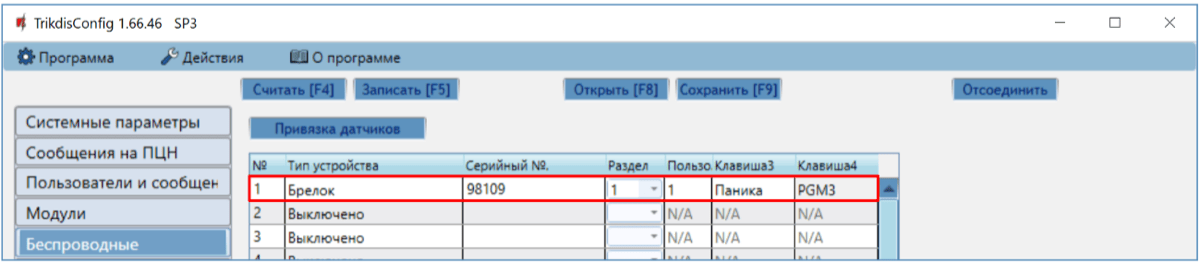

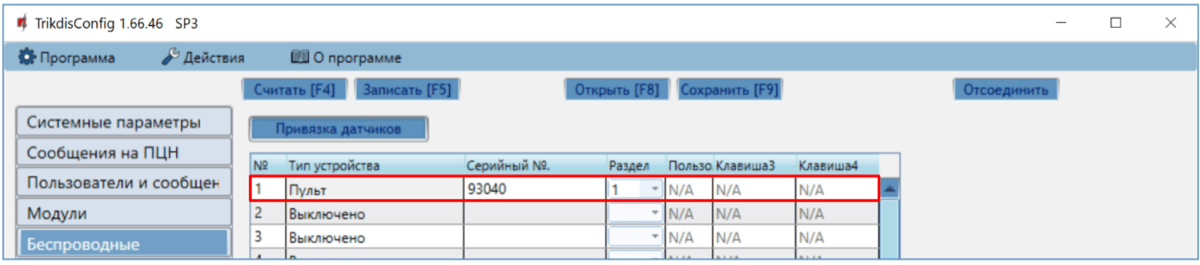

TrikdisConfig, раздел «Беспроводные»: в первой строке указан брелок с его серийным номером. Раздел — 1, пользователь — 1, Клавиша3 — «Паника», Клавиша4 — «PGM3».

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводный брелок полностью зарегистрирован.

Note

Удаление беспроводных брелоков из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записаны зарегистрированные брелоки**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводный пульт дистанционного управления удален из памяти „FLEXi" SP3.

Регистрация беспроводной сирены

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели. Вставьте батарейки в беспроводную сирену.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

  5. Выберите тип устройства: „Сирена“.

  6. Нажмите кнопку „Начать“.

TrikdisConfig, окно 'Режим обучения': выбран тип устройства 'Сирены', выделена кнопка 'Начать'.

  1. Нажмите и удерживайте кнопку „LEARN“ на плате сирены в течение 3 секунд. Начнет мигать светодиод на плате сирены. Отпустите кнопку.

  2. Подождите несколько секунд. Охранная панель обнаружит сирену.

  3. Номер „UID“ должен соответствовать серийному номеру сирены, который указан на наклейке на плате сирены.

  4. В поле „Раздел“ укажите раздел охранной системы, активация которого будет включать сирену.

  5. Нажмите „Сохранить“.

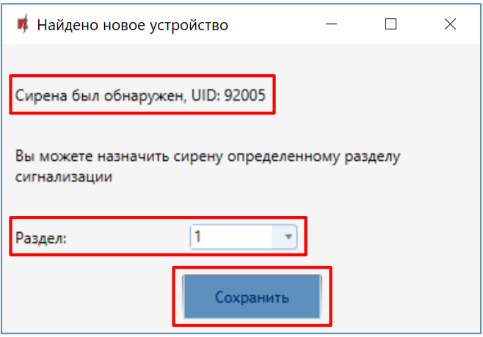

TrikdisConfig, окно 'Найдено новое устройство': обнаружена сирена, показано поле UID. В поле 'Раздел' выбрано 1; выделена кнопка 'Сохранить'.

  1. Новая сирена добавлена в список беспроводных устройств.

  2. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных сирен.

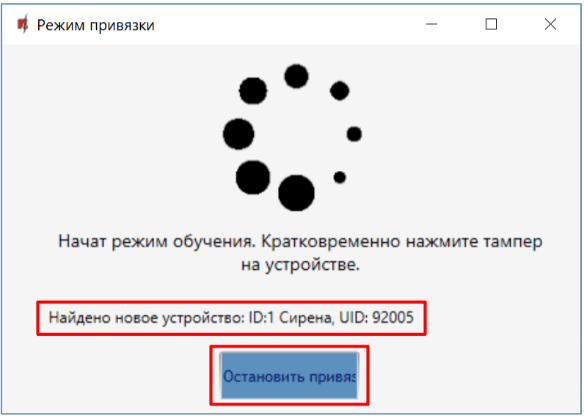

TrikdisConfig, окно 'Режим привязки': в строке найденного устройства указана 'Сирена' и показан UID. Выделена кнопка 'Остановить привязку'.

  1. Нажмите „Да“, чтобы сирена была записана в охранную панель „FLEXi“ SP3.

TrikdisConfig, окно 'Сохранить конфигурацию': запрос 'Вы хотите сохранить новые параметры в модуле?' и выделенная кнопка 'Yes'.

  1. Беспроводная сирена внесена в список „Беспроводных“ устройств.

TrikdisConfig, раздел 'Беспроводные': в первой строке списка указан тип устройства 'Сирена', поле 'Серийный №' и значение 'Раздел': 1. Вверху расположена кнопка 'Записать (F5)'.

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводная сирена полностью зарегистрирована.

Note

Удаление беспроводной сирены из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записана зарегистрированная сирена**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводная сирена удалена из памяти „FLEXi" SP3.

Регистрация беспроводной клавиатуры

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели. Вставьте батарейки в клавиатуру.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

  5. Выберите тип устройства: „Клавиатуры“.

  6. Нажмите кнопку „Начать“.

TrikdisConfig, окно 'Режим обучения': выбран тип устройства 'Клавиатуры', выделена кнопка 'Начать'.

  1. Одновременно нажмите и удерживайте кнопки [ Кнопка с символом питания. ] и [BYP] на клавиатуре в течение 3 секунд. Клавиатура издаст несколько звуковых сигналов. Отпустите кнопки.

  2. Подождите несколько секунд. Охранная панель обнаружит клавиатуру.

  3. Номер „UID“ должен соответствовать серийному номеру клавиатуры, который указан на наклейке на корпусе клавиатуры.

  4. В поле „Раздел“ укажите раздел охранной системы, которой будет управлять клавиатура.

  5. Нажмите „Сохранить“.

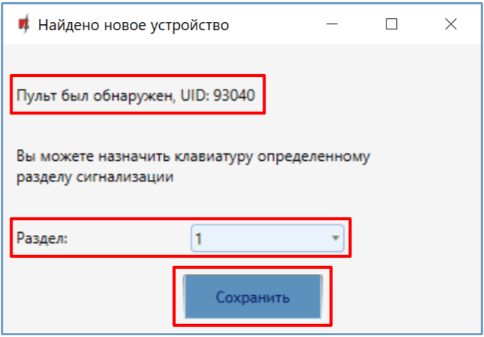

TrikdisConfig, окно 'Найдено новое устройство': сообщается об обнаружении 'Пульта', показано поле UID. В поле 'Раздел' выбрано 1; выделена кнопка 'Сохранить'.

  1. Беспроводная клавиатура добавлена в список беспроводных устройств.

  2. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных клавиатур.

TrikdisConfig, окно 'Режим привязки': в строке найденного устройства указано 'Пульт' и показан UID. Выделена кнопка 'Остановить привязку'.

  1. Нажмите „Да“, чтобы беспроводная клавиатура была записана в охранную панель „FLEXi“ SP3.

TrikdisConfig, окно 'Сохранить конфигурацию': запрос 'Вы хотите сохранить новые параметры в модуле?' и выделенная кнопка 'Yes'.

  1. Беспроводная клавиатура внесена в список „Беспроводных“ устройств.

TrikdisConfig, раздел 'Беспроводные': в первой строке списка указан тип устройства 'Пульт', поле 'Серийный №' и значение 'Раздел': 1. Вверху расположена кнопка 'Записать (F5)'.

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводная клавиатура полностью зарегистрирована.

Note

Удаление беспроводной клавиатуры из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записана зарегистрированная клавиатура**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводная клавиатура удалена из памяти „FLEXi" SP3.

Регистрация беспроводного модуля 2WPGM программируемого выхода с двухсторонней связью

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели. Включите питание модулю 2WPGM.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

  5. Выберите тип устройства: „PGM устройство“.

  6. Нажмите кнопку „Начать“.

TrikdisConfig, окно Режим обучения: выбран тип устройства PGM устройство; выделена кнопка Начать.

  1. Снимите перемычку JP2 на модуле 2WPGM и через несколько секунд поставьте ее на место.

  2. Подождите несколько секунд. Охранная панель обнаружит модуль.

  3. Номер „UID“ должен соответствовать серийному номеру модуля, который указан на наклейке на плате модуля.

  4. В поле „Выберите выход“ укажите номер PGM выхода, который хотите назначить модулю.

  5. Нажмите „Сохранить“.

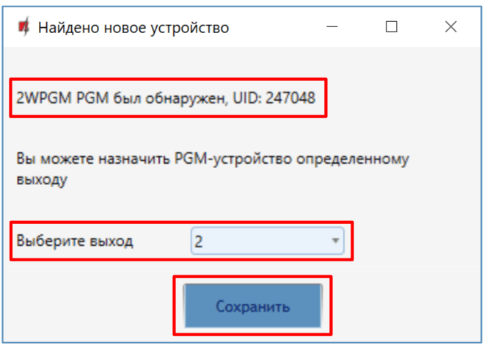

TrikdisConfig, окно Найдено новое устройство: обнаружено 2WPGM PGM; в поле Выберите выход указано 2; выделена кнопка Сохранить.

  1. Беспроводный модуль 2WPGM добавлен в список беспроводных устройств.

  2. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных модулей.

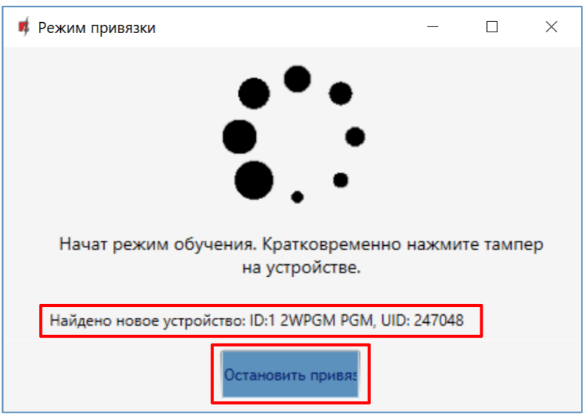

TrikdisConfig, окно Режим привязки: показано сообщение о найденном устройстве 2WPGM PGM и выделена кнопка Остановить привяз…

  1. Нажмите „Да“, чтобы беспроводный модуль 2WPGM был записан в охранную панель „FLEXi“ SP3.

Окно Сохранить конфигурацию: вопрос Вы хотите сохранить новые параметры в модуле? Выделена кнопка Yes; рядом кнопка No.

  1. Беспроводный модуль 2WPGM внесен в список „Беспроводных“ устройств.

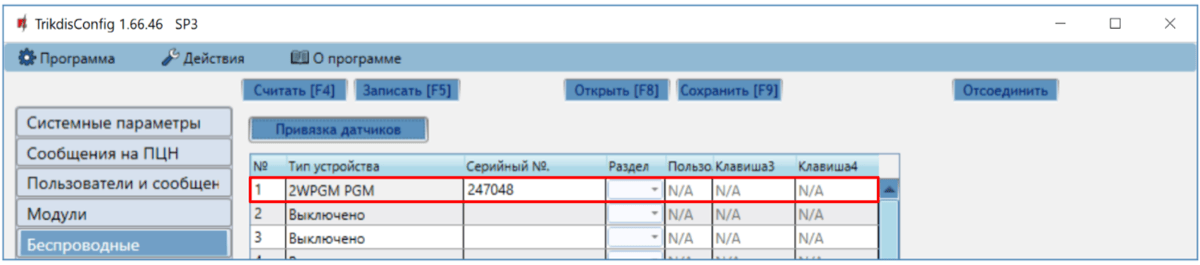

TrikdisConfig SP3, раздел Беспроводные: в первой строке списка указан тип устройства 2WPGM PGM; поле Серийный № заполнено.

  1. PGM выходу можно изменить наименование.

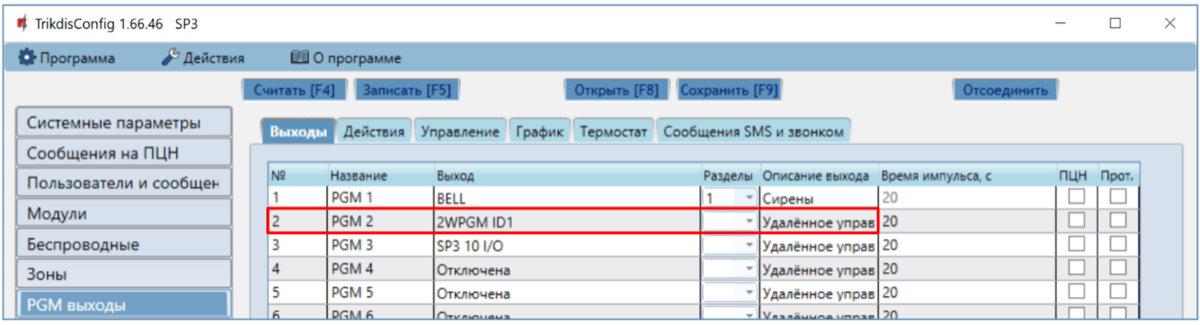

TrikdisConfig SP3, раздел PGM выходы, вкладка Выходы: выделена строка PGM 2; в столбце Выход указано 2WPGM ID1.

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводный модуль 2WPGM полностью зарегистрирован.

Note

Удаление беспроводного модуля 2WPGM из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записан модуль**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводный модуль 2WPGM удален из памяти „FLEXi" SP3.

Регистрация беспроводного повторителя RPT1

  1. Убедитесь, что „FLEXi“ SP3 зарегистрировал приемник беспроводных датчиков RTX3.

  2. Включите питание охранной панели. Включите питание модулю RPT1.

  3. С TrikdisConfig удаленно подключитесь к охранной панели „FLEXi” SP3.

  4. В TrikdisConfig в окне „Беспроводные“ нажмите кнопку „Привязка датчиков“.

  5. Выберите тип устройства: „Повторители“.

  6. Нажмите кнопку „Начать“.

TrikdisConfig, окно Режим обучения: выбран тип устройства Повторители; выделена кнопка Начать.

  1. Нажмите кнопку „LEARN“ на повторителе RPT1.

  2. Подождите несколько секунд. Охранная панель обнаружит повторитель RPT1.

  3. Номер „UID“ должен соответствовать серийному номеру повторителя, который указан на наклейке на плате повторителя.

  4. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных повторителей.

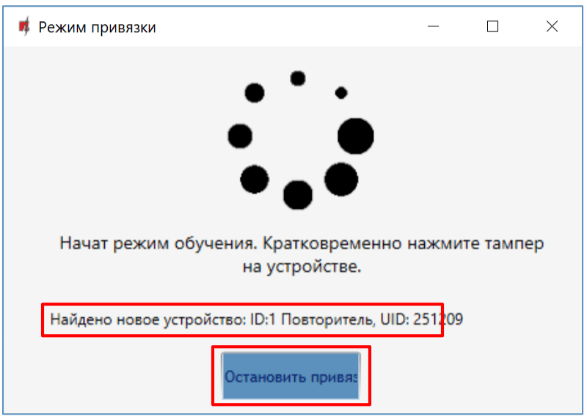

TrikdisConfig, окно Режим привязки: показано сообщение о найденном повторителе и выделена кнопка Остановить привяз…

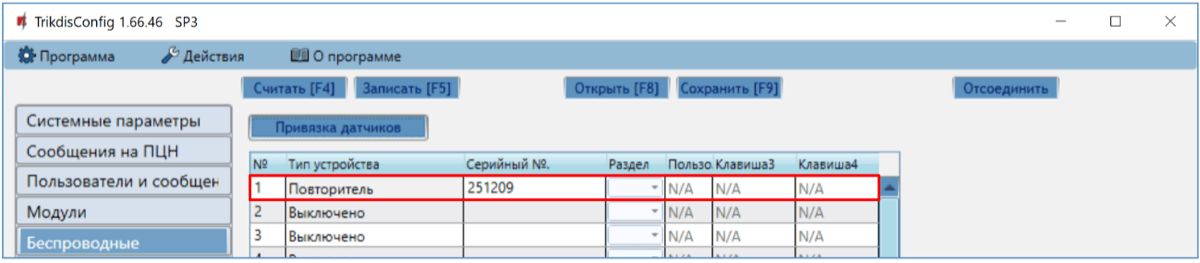

  1. Нажмите „Да“, чтобы беспроводный повторитель RPT1 был записан в охранную панель „FLEXi“ SP3.

Окно Сохранить конфигурацию: вопрос Вы хотите сохранить новые параметры в модуле? Выделена кнопка Yes; рядом кнопка No.

  1. Беспроводный повторитель RPT1 внесен в список „Беспроводных“ устройств.

TrikdisConfig SP3, раздел Беспроводные: в первой строке списка указан тип устройства Повторитель; поле Серийный № заполнено.

  1. После внесения изменений нажмите Записать [F5].

  2. Беспроводный повторитель RPT1 полностью зарегистрирован.

Note

Удаление беспроводного повторителя RPT1 из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные" в поле „Тип устройства", где записан модуль**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводный повторитель RPT1 удален из памяти „FLEXi" SP3.
