iO-8 Расширитель входов и выходов

Скачать PDF

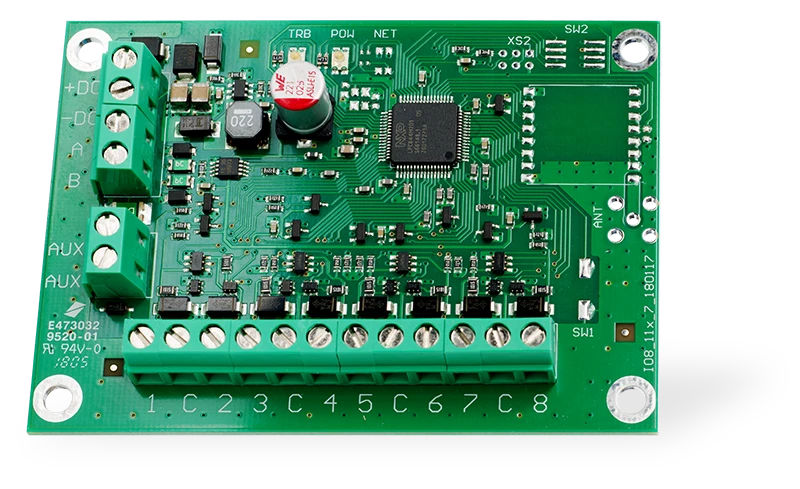

Фотография зелёной платы расширителя iO-8: слева клеммные колодки +DC, -DC, A, B и питания AUX; вдоль нижнего края — восемь пронумерованных клемм входов и общих контактов, от 1 до 8, с C между соседними номерами.

С расширителем iO-8 вы можете увеличить количество входов и выходов в совместимых устройствах Trikdis.

iO-8 имеет 8 клемм вход/выход, которые могут быть установлены в режиме входа, либо в режиме выхода.

Посетите страницу iO-8 на trikdis.com для получения информации о технических характеристиках устройства и обновленного списка совместимых устройств Trikdis.

Совместим с SP3, CG17, GT+, GT, G16, G16T, G17F, E16, E16T, GATOR Cellular и GATOR WiFi.

Выполните следующие шаги для настройки iO-8:

  1. Соедините iO-8 с совместимым устройством Trikdis, как показано:

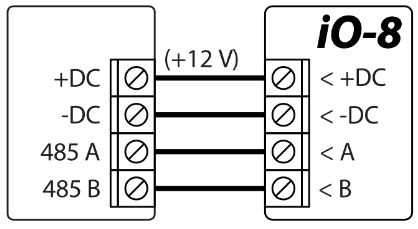

Схема подключения: клеммы +DC, -DC, 485 A и 485 B устройства TRIKDIS соединены четырьмя параллельными проводами, обозначенными (+12 V), с соответствующими клеммами +DC, -DC, A и B модуля iO-8.

  1. Подсоедините входы, как показано:

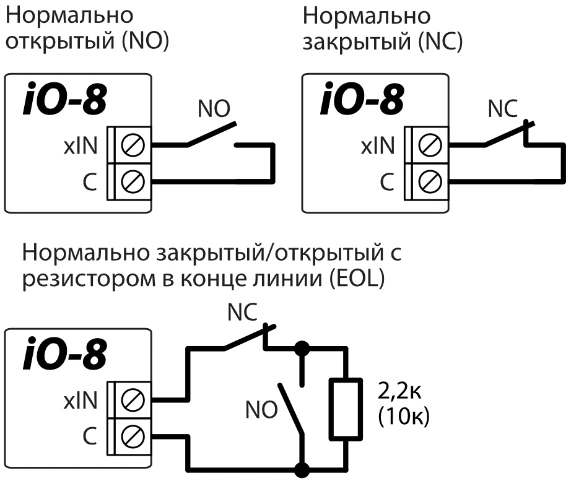

Три схемы подключения входа iO-8. Нормально открытый (NO): контакт NO между xIN и C. Нормально закрытый (NC): контакт NC между xIN и C. Нормально закрытый/открытый с резистором в конце линии (EOL): контакт NC последовательно с параллельно соединёнными контактом NO и резистором 2,2k (10k).

Схемы подключения и номинал резистора устанавливает основной модуль, к которому подключен модуль расширения iO-8.

  1. Подсоедините выходы, как показано:

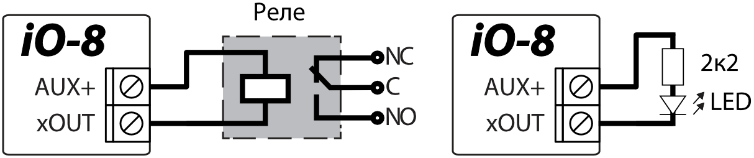

Схемы подключения: клеммы AUX+ и xOUT расширителя iO-8 подключены к катушке реле с контактами NC, C и NO; на второй схеме эти клеммы подключены к резистору 2к2 и светодиоду, соединённым последовательно.

  1. Подключите USB-кабель к основному устройству Trikdis и откройте приложение TrikdisConfig. Нажмите Считать [F4].

  2. Перейдите в окно Модули и щелкните свободную строку в области RS485 модули. Из списка выберите iO-8 расширитель, как показано:

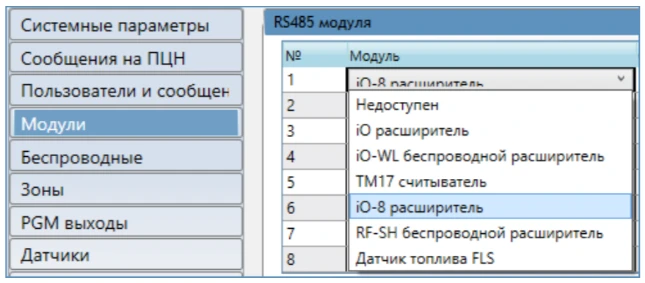

Снимок окна TrikdisConfig: в разделе Модули открыта таблица RS485 модуля. В списке для строки 1 выбран пункт iO-8 расширитель.

  1. Введите серийный номер iO-8 в поле справа (ввести только цифры). Этот номер находится на наклейке iO-8.

  2. В окнах меню Зоны и PGM выходы теперь будут отображаться входы и выходы iO-8, которые вы можете включить:

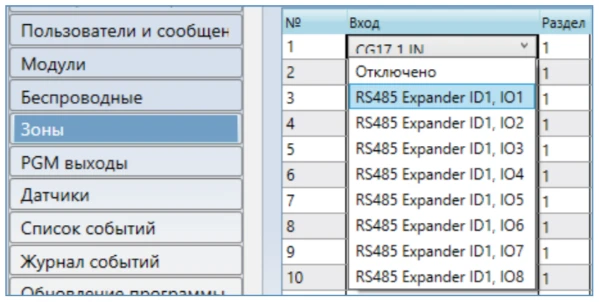

    Снимок окна TrikdisConfig: в разделе Зоны открыт список поля Вход. Выбран RS485 Expander ID1, IO1; в списке также показаны Отключено и входы RS485 Expander ID1, IO2–IO8. В столбце Раздел указано 1.

Настройки могут отличаться в зависимости от основного устройства Trikdis. Настройте параметры Зон и PGM выходов в соответствии с инструкциями основного устройства.

  1. Сделайте необходимые настройки и нажмите Записать [F5] и отсоедините USB-кабель.

  2. Активируйте входы и включите выходы для проверки устройства.
