iO-LORA Беспроводной расширитель

Скачать PDF

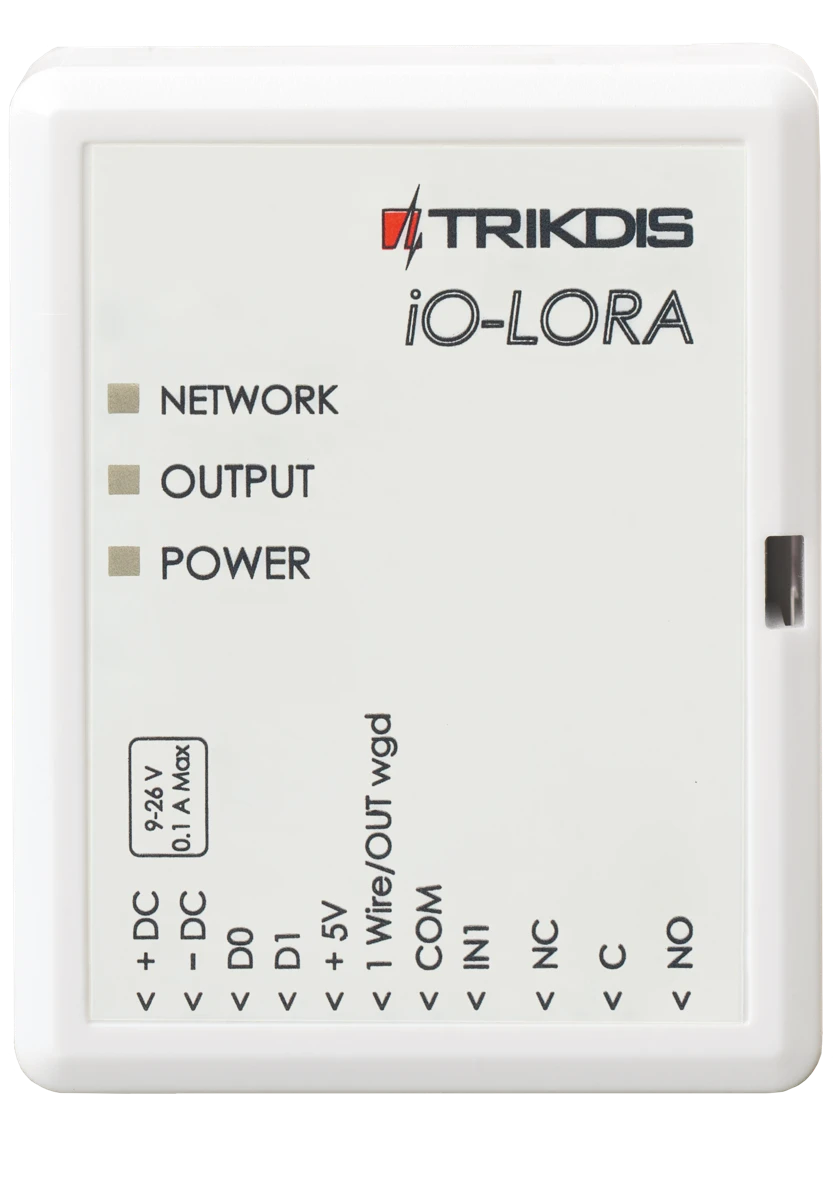

Вид спереди беспроводного расширителя TRIKDIS iO-LORA: индикаторы NETWORK, OUTPUT и POWER. На корпусе напечатаны параметры 9-26 V, 0.1 A Max и обозначения клемм +DC, -DC, D0, D1, +5V, 1 Wire/OUT wgd, COM, IN1, NC, C и NO.

1. Требование безопасности

Только квалифицированный персонал может устанавливать и обслуживать модуль охранной сигнализации.

Внимательно прочитайте это руководство перед установкой, чтобы избежать ошибок, которые могут привести к неисправности изделия или даже к его повреждению.

Отключите напряжение питания перед подключением модуля.

Изменения, модификации или ремонт контроллера, произведенные не производителем, аннулируют гарантию производителя.

Перечёркнутый контейнер для мусора на колёсах: изделие нельзя выбрасывать вместе с бытовыми отходами.Соблюдайте нормы местного законодательства и не утилизируйте изделие или его компоненты вместе с другими бытовыми отходами.

2. Описание

Беспроводные расширители iO-LORA с трансивером RF-LORA увеличивают количество входов и выходов охранной панели "FLEXi" SP3, используя двустороннюю RF связь.

Совместим с охранной панелью SP3, контроллерами доступа GATOR Cellular и GATOR WiFi.

К расширителю iO-LORA можно подключить датчик температур (1 шт.) и считыватели контактных („iButton“) ключей. PGM выходом (реле) расширителя можно дистанционно управлять (вкл/выкл) различными электрическими устройствами. iO-LORA имеет один цифровой вход.

Функциональность

Связь:

  • Дальность беспроводной связи в прямой видимости до 5000 м.

  • К охранной панели "FLEXi" SP3 можно подсоединить до 8 шт. беспроводных расширителей iO-LORA.

  • Изделия c версии HW iO-LO_x30x_7_230418 поставляются со стандартной антенной, подходящей для большинства случаев. В случаях, когда необходимо обеспечить качественную связь на максимально возможном расстоянии, следует использовать антенну (AX-ANT-KIT – 433 MГц, AX-ANT01S_SF – 868 MГц) с более высоким усилением радиосигнала.

Входы и выходы:

  • Шина "1-Wire" предназначена для подключения датчикa температуры (1 шт.) и считывателей контактных („iButton“) ключей.

  • 1 вход, тип входа: NC, NO.

  • 1 выход (реле).

Подключение: - Беспроводный расширитель iO-LORA подключается к охранной панели "FLEXi" SP3 через трансивер RF-LORA.

2.1 Технические характеристики

Параметр Описание
Частота передачи 4F модификация: 433,3 - 434,7 MГц /​ 8F модификация: 867-869 MГц
Тип модуляции LORA
Напряжение питания 9-26 В постоянного тока
Потребляемый ток до 50 мA (в режиме ожидания) /​ до 100 мA (кратковременный в режиме отправления сообщений)
Шифрование сообщений Есть
Дальность действия на открытой местности До 5000 м
Вход 1, тип входа: NC, NO
Выход 1, релейный, 250 В переменного тока, 4 A
Датчик температуры 1 шт., Maxim®/​Dallas® DS18S20, DS18B20
Условия эксплуатации Температура от –20 °C до +50 °C, относительная влажность до 80 %, при +20 °C
Размеры 62 x 77 x 25 мм
Вес 80 гр.

2.2 Элементы расширителя

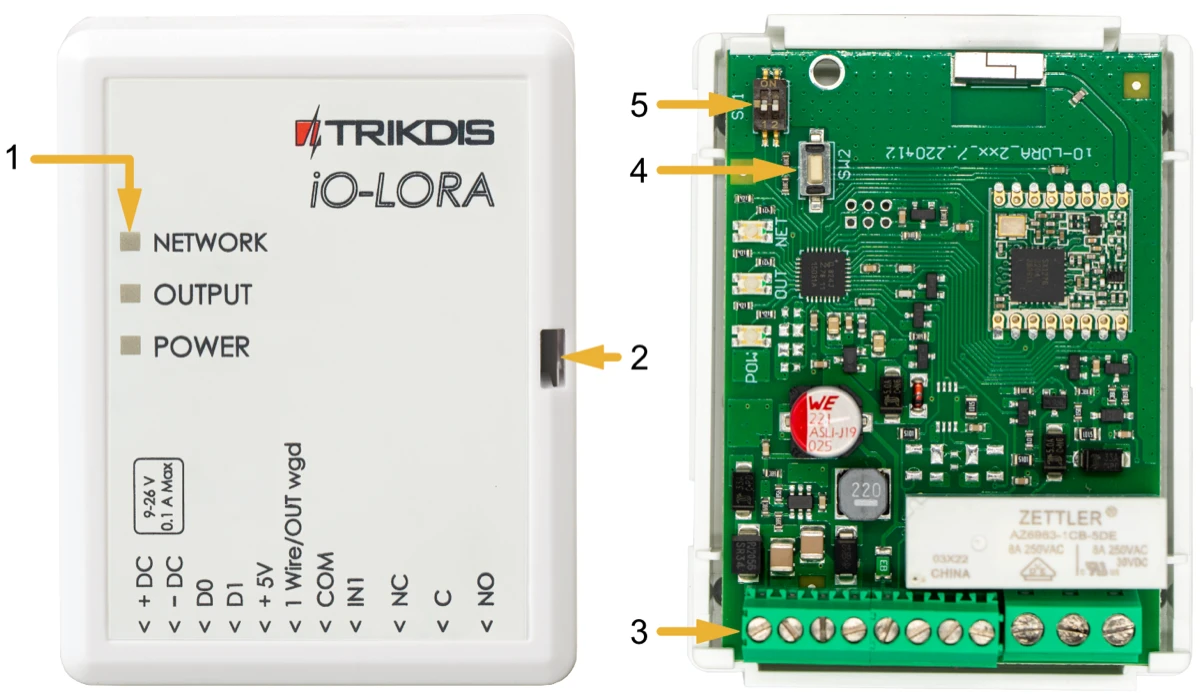

Две фотографии расширителя iO-LORA: слева закрытый корпус, справа открытый с видимой платой. Слева: 1 — световые индикаторы NETWORK, OUTPUT, POWER; 2 — щель для снятия передней крышки на правом краю. Справа: 3 — клеммы для внешних соединений; 4 — кнопка SW2 для привязки устройства и проверки подключения; 5 — DIP-переключатель SW1.

Настройки DIP-выключателя „SW1“

Для изделий версии HW iO-LO_x30x_7_230418:

  1. Радиочастота (OFF - RF1; ON - RF2). Предназначено для изменения радиоканала, если текущий канал сильно загружен.
  2. Тип модуляции (OFF - быстрый; ON - медленный). Положение ON позволяет увеличить дальность связи примерно в 2 раза (в зависимости от условий окружающей среды). Если качественная связь обеспечивается в положении OFF, рекомендуется использовать его. В положении ON снижается производительность системы.

ПРИМЕЧАНИЕ: В модулях iO-LORA и RF-LORA положения выключателей SW должны совпадать! В противном случае радиосвязь работать не будет!

2.3 Назначение внешних клемм

Клемма Описание
+DC Клемма подключения питания (9-26 В, положительная клемма постоянного напряжения)
-DC Клемма подключения питания (9-26 В, отрицательная клемма постоянного напряжения)
D0 Не используется
D1 Не используется
+5V Клемма питания для устройств "1-Wire"
1Wire /​ OUT wgd "1-Wire" шина данных („OUT wgd“ – не используется)
COM Общая клемма
IN1 1 вход, тип: NO, NC (заводская настройка NO)
NC Контакт реле, NC
C Контакт реле, C
NO Контакт реле, NO

2.4 Световая индикация функционирования

Индикатор Состояние Описание
NETWORK Выключен Нет RF сигнала
NETWORK Мигает зеленый Уровень RF сигнала от 0 до 10. Достаточно 4
OUTPUT/KEY Зеленый Активирован релейный выход
OUTPUT/KEY Желтый Активирован контактный ключ Dallas
POWER Выключен Нет напряжения питания
POWER Мигает зеленый Нормальный уровень напряжения питания
POWER Мигает желтый Низкий уровень напряжения питания (≤11.5 В)

3. Схемы соединений

3.1 Крепление

  1. Снимите верхнюю крышку.

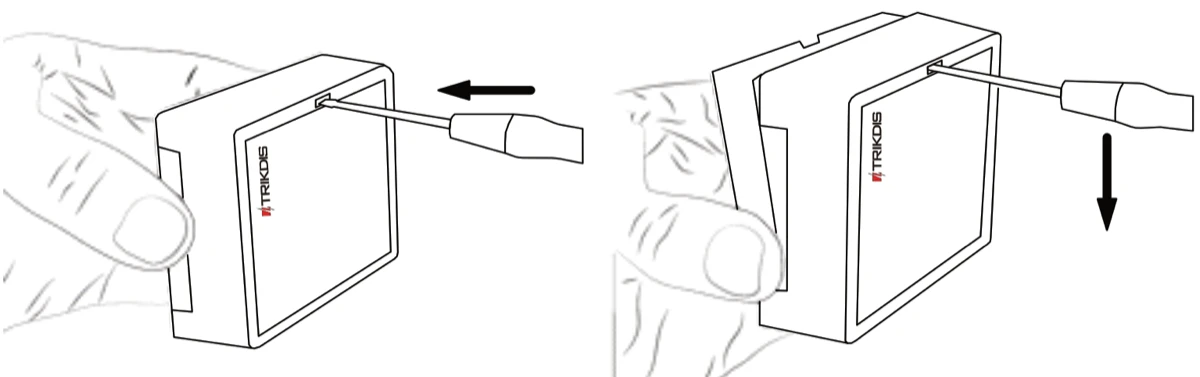

Два рисунка снятия верхней крышки iO-LORA. Слева: вставить отвёртку в щель у верхнего края. Справа: нажать на рукоятку отвёртки вниз, чтобы освободить крышку.

  1. Удалите плату.

  2. Прикрепите корпус шурупами.

  3. Обратно установите плату.

  4. Закройте верхнюю крышку.

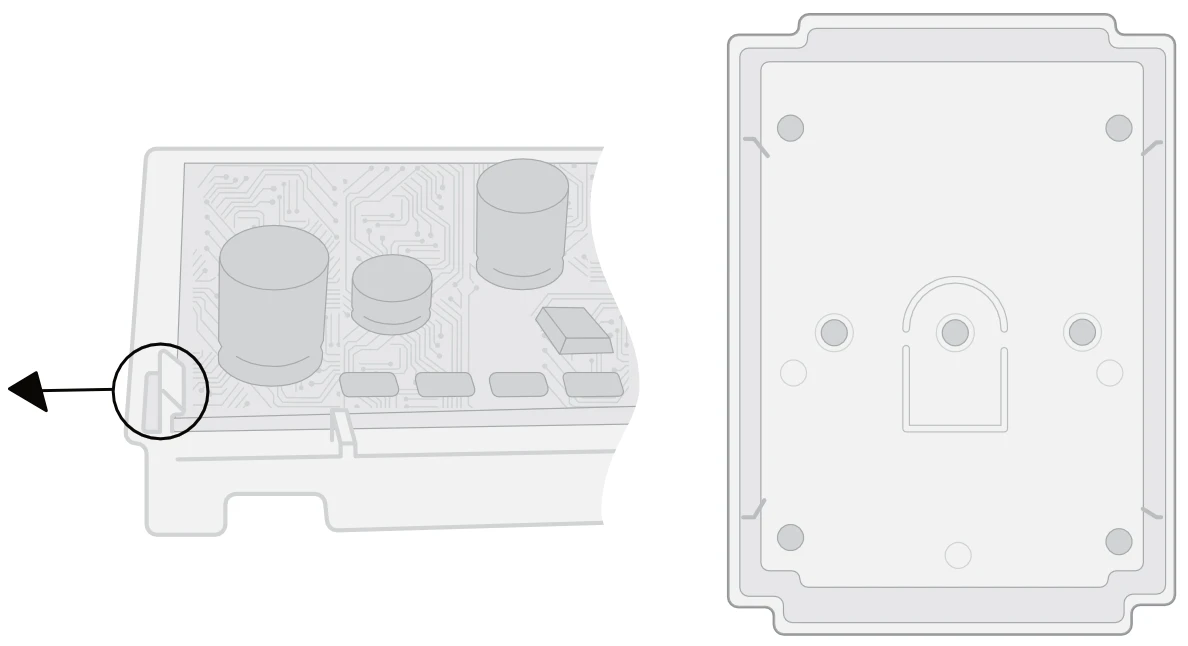

Рисунок корпуса iO-LORA: справа показано основание с монтажными отверстиями; слева — плата у края корпуса, обведённая точка крепления и стрелка наружу.

3.2 Подключение питания

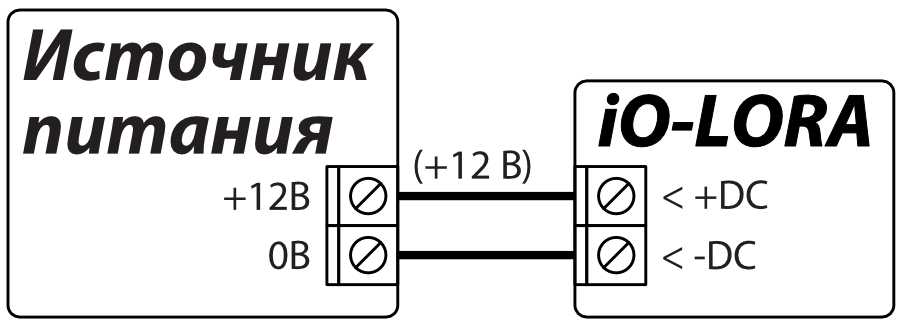

Схема подключения: источник питания к iO-LORA. Клемма +12В к +DC, клемма 0В к -DC; указано напряжение +12 В.

3.3 Схема подключения входа

iO-LORA имеет один вход. Тип входа можно установить: NC, NO.

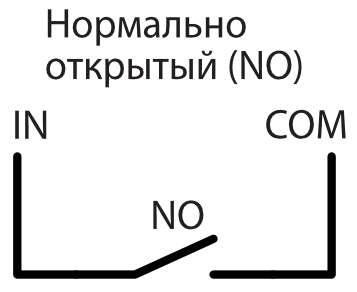

Схема подключения: вход iO-LORA к нормально открытому контакту NO. Контакт соединяет клеммы IN и COM при замыкании.

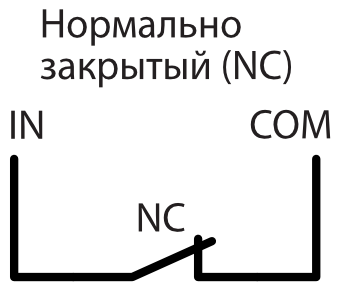

Схема подключения: вход iO-LORA к нормально закрытому контакту NC. Контакт соединяет клеммы IN и COM в нормальном состоянии.

3.4 Схема подключения датчика температуры

Датчики температуры подсоединяются по приведенной схеме. К расширителю iO-LORA можно подключить один температурный датчик Maxim®/Dallas® DS18S20, DS18B20. Для подключения датчика температуры рекомендуется применять кабель с витой парой (UTP4x2x0.5 или STP4x2x0.5). Клемма „+5 V“ предназначена для питания, устройств подключенных к шине "1-Wire", напряжением постоянного тока. Допустимый ток 0,2 А. Выход защищен от перегрузки.

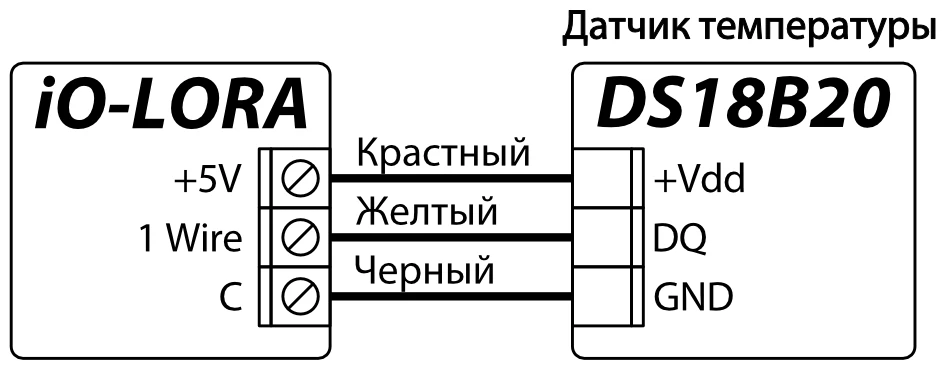

Схема подключения: iO-LORA к датчику температуры DS18B20. Красный провод: +5V к +Vdd; жёлтый: 1 Wire к DQ; чёрный: C к GND.

При превышении допустимого тока питание отключается автоматически. Охранная панель "FLEXi" SP3 автоматически распознает и регистрирует подключенный датчик температуры.

3.5 Схема подключения CZ-Dallas считывателя контактных ключей

CZ-Dallas считыватель контактных (iButton) ключей подключается к шине "1-Wire". Длина проводов шины "1-Wire" до 30 м.

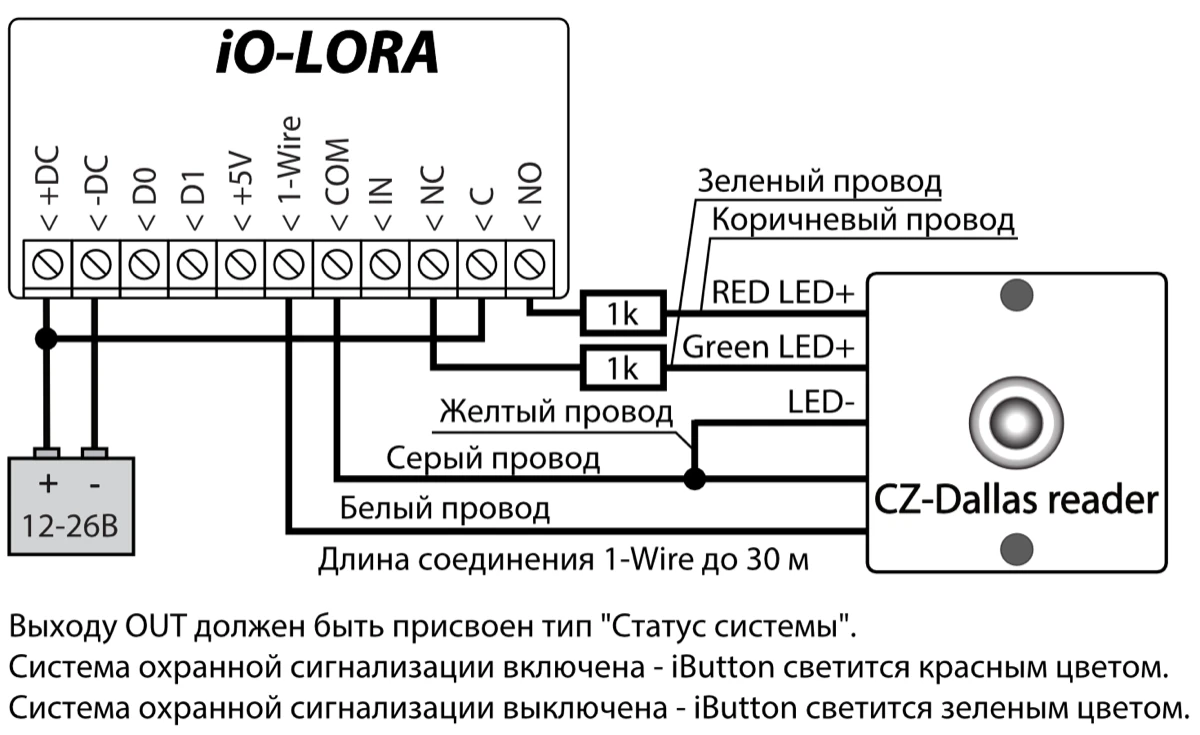

Схема подключения: iO-LORA к считывателю CZ-Dallas reader. Питание 12–26В: плюс к +DC, минус к -DC. Клемма C соединена с +DC; NO через резистор 1k — с RED LED+ коричневым проводом, NC через резистор 1k — с Green LED+ зелёным проводом. COM соединена с LED- жёлтым проводом и с серым проводом считывателя; 1-Wire — с белым проводом. Длина соединения 1-Wire до 30 м. Выходу OUT назначается тип 'Статус системы': при включённой охране iButton светится красным, при выключенной — зелёным.

3.6 Схема подключения модулей iO-LORA

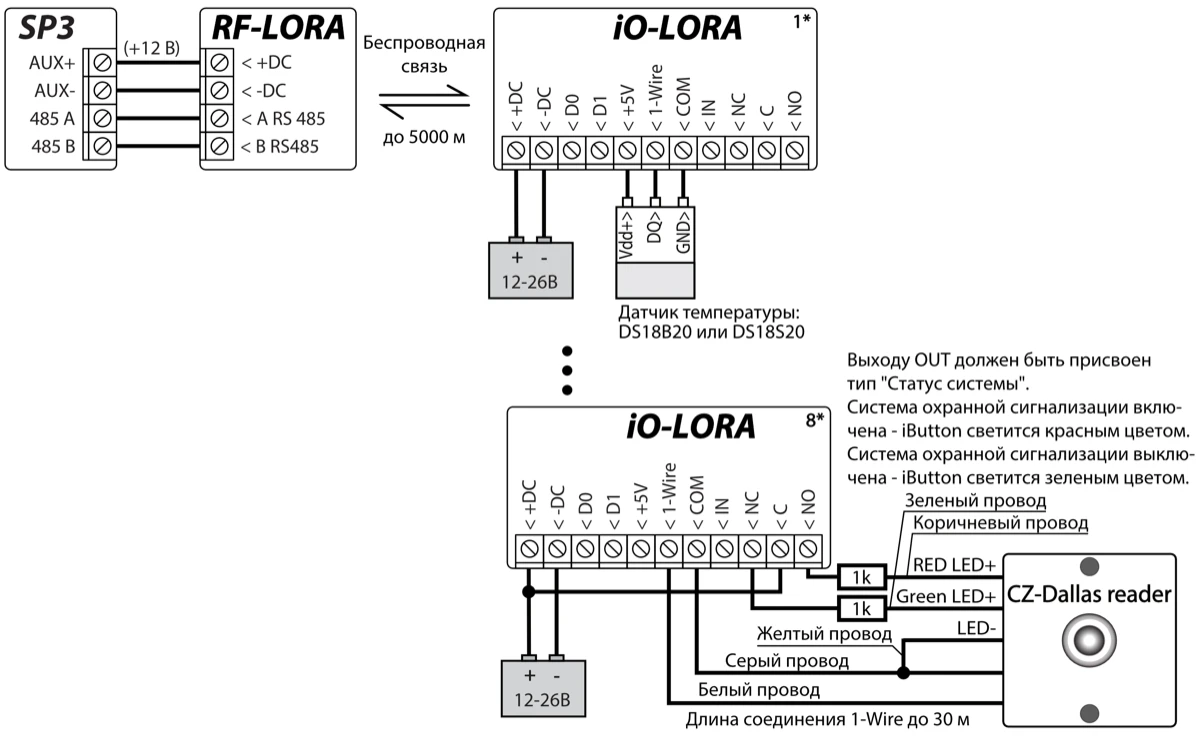

Схема подключения: SP3 к RF-LORA. AUX+ (+12 В) к +DC, AUX- к -DC, 485 A к A RS 485, 485 B к B RS485. Беспроводная связь с iO-LORA — до 5000 м. Каждый iO-LORA: питание 12-26В к +DC и -DC. Датчик температуры DS18B20 или DS18S20: +5V к Vdd+, 1-Wire к DQ, COM к GND. Для CZ-Dallas reader: 1-Wire к белому проводу, COM к серому и жёлтому проводу LED-, +DC к C; NO через 1k к коричневому проводу RED LED+, NC через 1k к зелёному проводу Green LED+. Длина соединения 1-Wire до 30 м. Выходу OUT присваивается тип Статус системы: при включённой охране iButton светится красным, при выключенной — зелёным.

Note

К охранной панели "FLEXi" SP3 должен быть подключен трансивер RF-LORA и может быть подключено до 8 шт. беспроводных расширителей iO-LORA. Для подключения датчика температуры рекомендуется применять кабель с витой парой (UTP4x2x0.5 или STP4x2x0.5). CZ-Dallas считыватели контактных (iButton) ключей и датчик температуры подключаются к шине "1- Wire".

4. Охранная панель „FLEXI“ SP3

  1. К охранной панели "FLEXi" SP3 должен быть подсоединен трансивер RF-LORA.

  2. Включите напряжение питания охранной панели "FLEXi" SP3.

  3. Включите напряжение питания беспроводному расширителю iO-LORA.

  4. Запустите программу TrikdisConfig.

  5. Подключите "FLEXi" SP3 к компьютеру с помощью кабеля USB Mini-B или подсоединитесь удаленно.

  6. Нажмите кнопку Считать [F4], чтобы скачать установленные параметры "FLEXi" SP3. Если необходимо введите код администратора или инсталлятора.

  7. В списке "Модули" выберите "Расширитель iO-LORA".

  8. В поле "Серийный №" впишите серийный номер модуля.

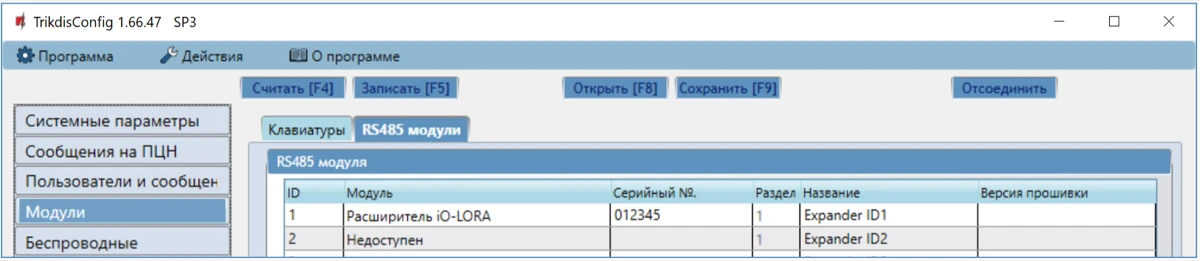

TrikdisConfig SP3, окно «Модули», вкладка «RS485 модули». В строке ID 1 выбран «Расширитель iO-LORA», поле «Серийный №» заполнено, «Раздел» — 1, «Название» — Expander ID1.

  1. В закладке "Зоны" сделайте настройки входа расширителя.

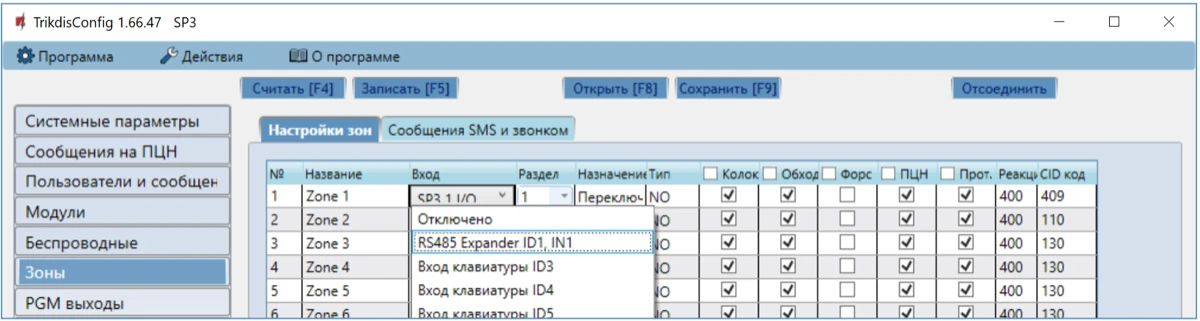

Скриншот TrikdisConfig 1.66.47 для SP3: раздел Зоны, вкладка Настройки зон. В выпадающем списке поля Вход для Zone 1 показан вариант RS485 Expander ID1, IN1.

  1. В закладке "PGM выходы" сделайте настройки PGM выходу расширителя.

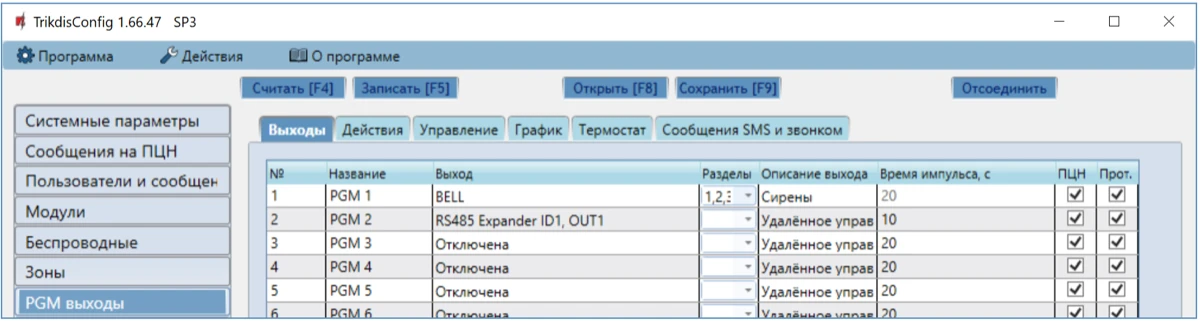

Скриншот TrikdisConfig 1.66.47 для SP3: раздел PGM выходы, вкладка Выходы. В строке PGM 2 выбран выход RS485 Expander ID1, OUT1; время импульса — 10 с.

  1. В списке "Датчики" будут включены датчики температуры, если к iO-LORA расширителю подсоединен датчик температуры.

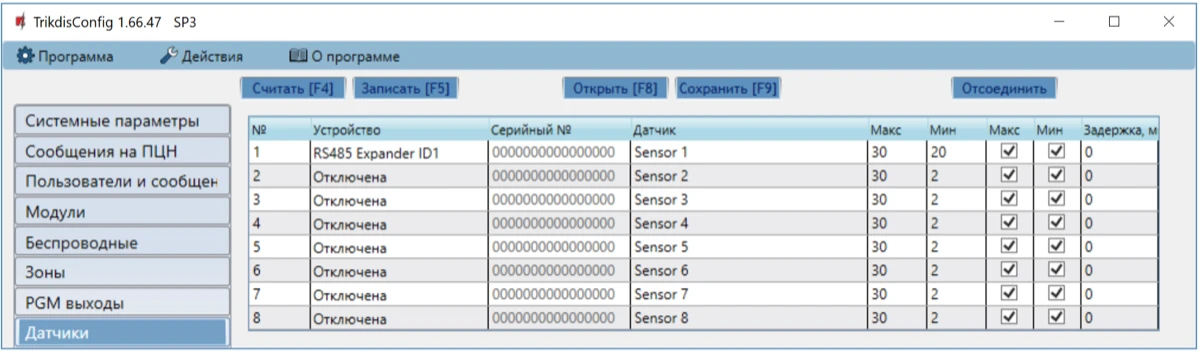

TrikdisConfig SP3, окно «Датчики». В строке № 1 выбрано устройство RS485 Expander ID1; показаны поля «Серийный №», «Датчик», «Макс», «Мин» и задержка. Для Sensor 1 указаны «Макс» 30, «Мин» 20, обе соответствующие галочки установлены, задержка — 0.

  1. Окончив конфигурацию, нажмите кнопку Записать [F5].

  2. Подождите, пока произойдет обновление.

  3. Нажмите кнопку "Отсоединить" и отключите USB кабель.
