iO8-LoRa Беспроводной расширитель¶
1. Требование безопасности¶
Только квалифицированный персонал может устанавливать и обслуживать модуль охранной сигнализации.
Внимательно прочитайте это руководство перед установкой, чтобы избежать ошибок, которые могут привести к неисправности изделия или даже к его повреждению.
Отключите напряжение питания перед подключением модуля.
Изменения, модификации или ремонт контроллера, произведенные не производителем, аннулируют гарантию производителя.
Соблюдайте нормы местного законодательства и не утилизируйте изделие или его компоненты вместе с другими бытовыми отходами.
2. Описание¶
Беспроводные расширители iO-8-LORA с трансивером RF-LORA увеличивают количество входов и выходов охранной панели "FLEXi" SP3, используя двустороннюю RF связь.
Совместим с охранной панелью SP3 и контроллером доступа GATOR Cellular.
Беспроводный расширитель iO-8-LORA имеет 8 I/O клемм, каждая из которых может быть установлена как вход (IN) или как выход (OUT).
Функциональность
Связь:
-
Дальность беспроводной связи в прямой видимости до 5000 м.
-
К охранной панели "FLEXi" SP3 можно подсоединить до 8 шт. беспроводных расширителей iO-8-LORA.
-
Изделия с версии HW iO8_x5xx_7_230419 поставляются со стандартной антенной, подходящей для большинства случаев. В случаях, когда необходимо обеспечить качественную связь на максимально возможном расстоянии, следует использовать антенну (AX-ANT-KIT – 433 MГц, AX-ANT01S_SF – 868 MГц) с более высоким усилением радиосигнала.

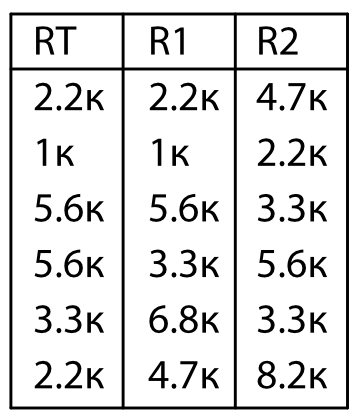

Входы и выходы: - 8 I/O клемм, каждая из которых может быть установлена как вход (IN) или как выход (OUT). Типы входов (IN): ATZ, EOL, NC, NO. В цепях ATZ и EOL могут использоваться резисторы разных номиналов.
Подключение:
- Беспроводный расширитель iO-8-LORA подключается к охранной панели "FLEXi" SP3 через трансивер RF-LORA.
2.1 Технические характеристики¶
| Параметр | Описание |
|---|---|
| Частота передачи | 4F модификация: 433,3 - 434,7 MГц / 8F модификация: 867 - 869 MГц |
| Тип модуляции | LORA |
| Напряжение питания | 10-26 В постоянного тока |
| Потребляемый ток | до 50 мA (в режиме ожидания) / до 120 мA (кратковременный в режиме отправления сообщений) |
| Шифрование сообщений | Есть |
| Дальность действия на открытой местности | До 5000 м |
| Клеммы двойного назначения [I/O] | 8, при конфигурации устанавливается функция IN или OUT. Вход (IN), тип: NC, NO, EOL, EOL_T, 3EOL, ATZ, ATZ_T. Выход (OUT), тип: открытый коллектор, коммутирует до 0,1 А |
| Условия эксплуатации | Температура от –20 °C до +50 °C, относительная влажность до 80 %, при +20 °C |
| Размеры | 65 x 90 x 12 мм |
| Вес | 80 г |

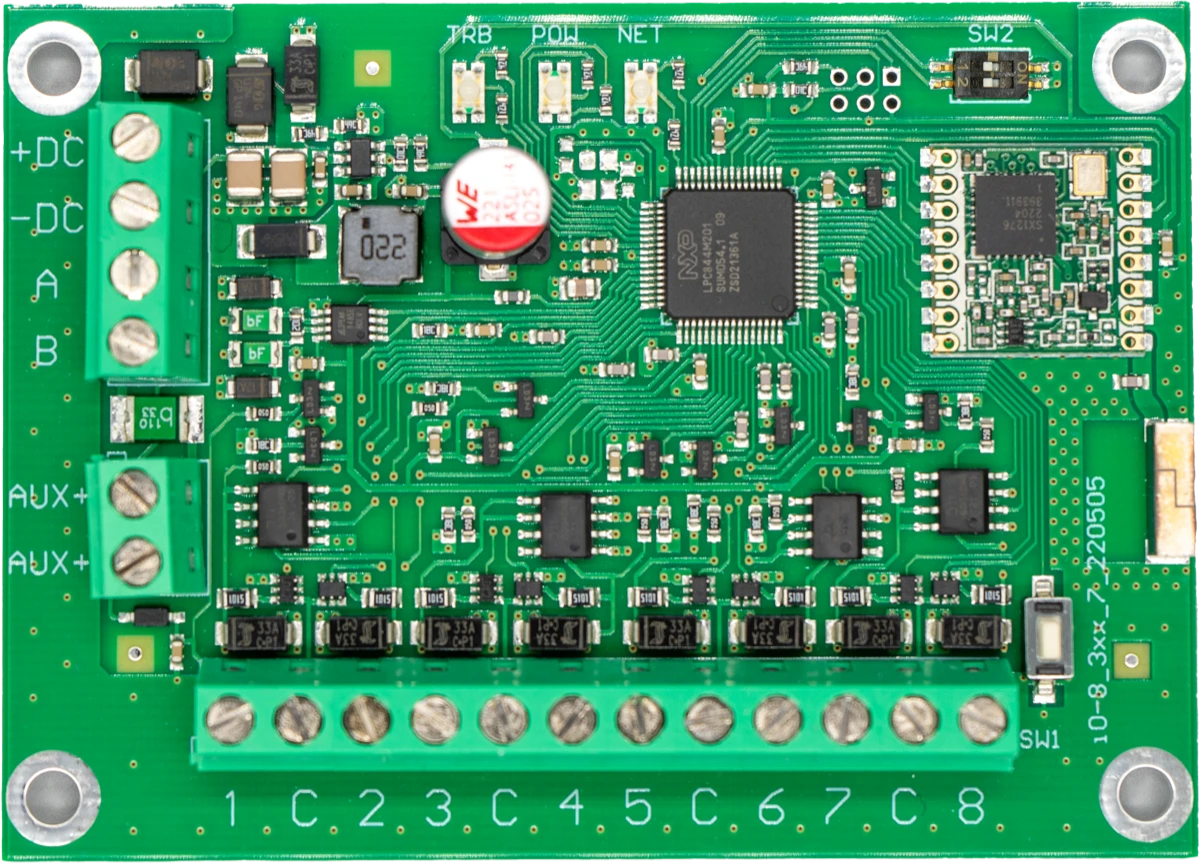

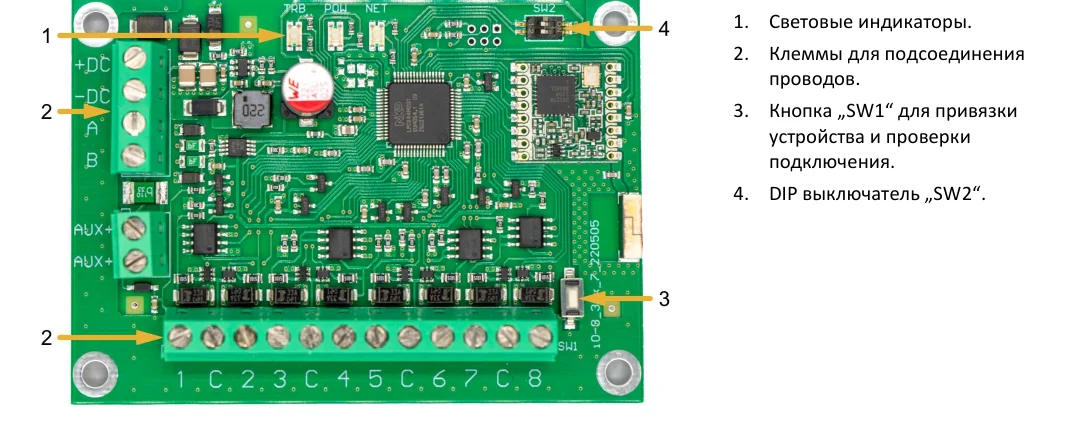

2.2 Элементы расширителя¶
Настройки DIP-выключателя „SW2“
Для изделий версии HW iO8_x5xx_7_230419:
- Радиочастота (
OFF- RF1;ON- RF2). Предназначено для изменения радиоканала, если текущий канал сильно загружен. - Тип модуляции (
OFF- быстрый;ON- медленный). ПоложениеONпозволяет увеличить дальность связи примерно в 2 раза (в зависимости от условий окружающей среды). Если качественная связь обеспечивается в положенииOFF, рекомендуется использовать его. В положенииONснижается производительность системы.
ПРИМЕЧАНИЕ: В модулях iO8-LORA и RF-LORA положения выключателей SW должны совпадать! В противном случае радиосвязь работать не будет!
2.3 Назначение внешних клемм¶
| Клемма | Описание |
|---|---|
| +DC | Клемма подключения питания (10-26 В, положительная клемма постоянного напряжения) |
| -DC | Клемма подключения питания (10-26 В, отрицательная клемма постоянного напряжения) |
| A | Клемма А интерфейса RS485 |
| B | Клемма В интерфейса RS485 |
| 1- 8 | Клеммы вход/выход |
| C | Общая клемма (отрицательная) |
2.4 Световая индикация функционирования¶
| Индикатор | Состояние | Описание |
|---|---|---|
| NETWORK / (Сеть) | Выключен | Нет RF сигнала |
| NETWORK / (Сеть) | Мигает зеленый | Уровень RF сигнала от 0 до 10. Достаточно 3 |
| POWER / (Питание) | Выключен | Нет напряжения питания |
| POWER / (Питание) | Мигает зеленый | Нормальный уровень напряжения питания |
| POWER / (Питание) | Мигает желтый | Низкий уровень напряжения питания (≤11.5 В) |
3. Схемы соединений¶

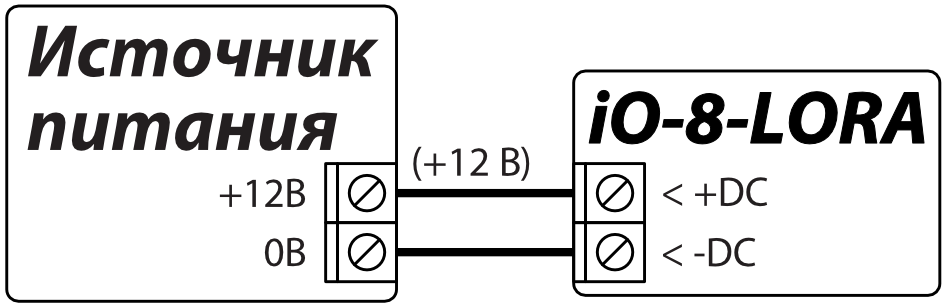

3.1 Подключение питания¶
3.2 Схемы подключения входов¶

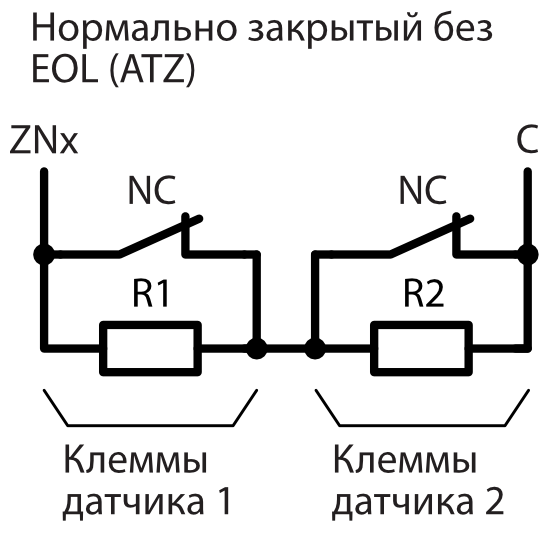

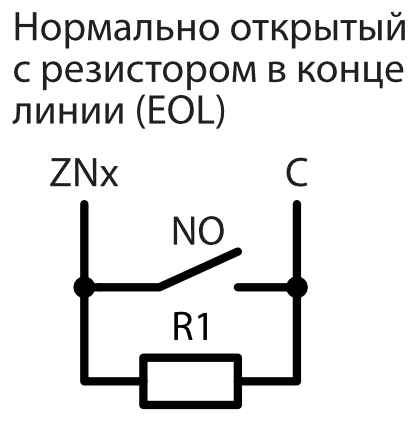

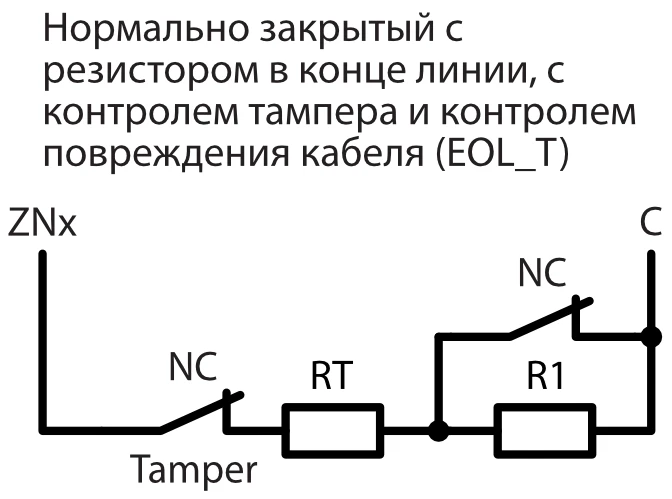

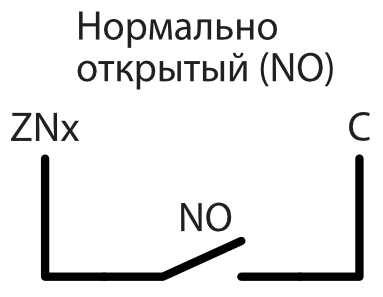

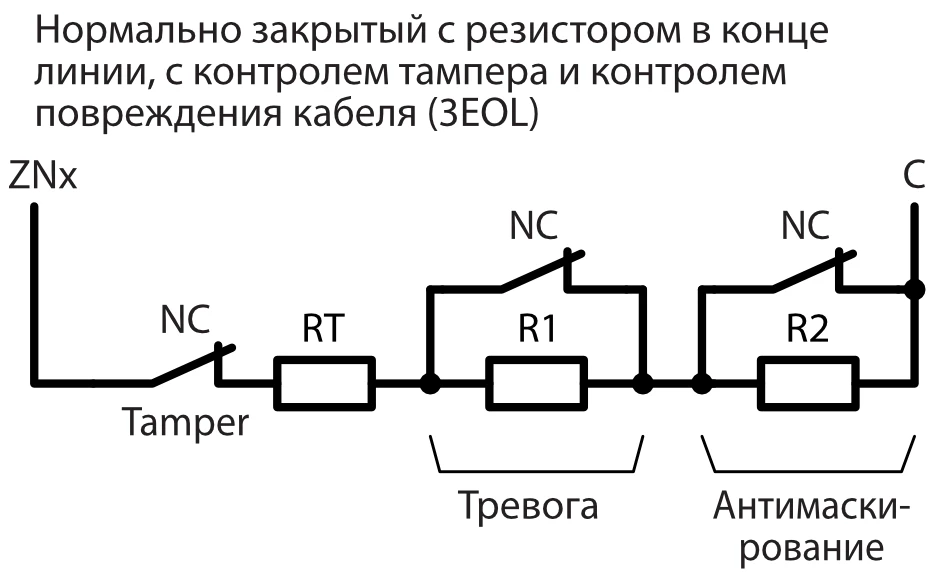

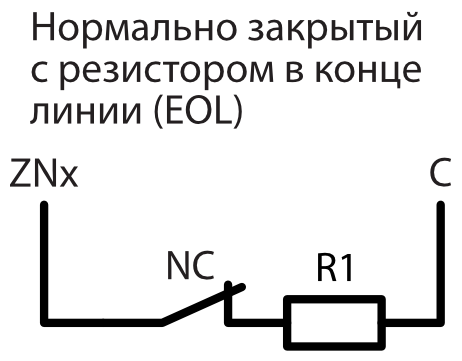

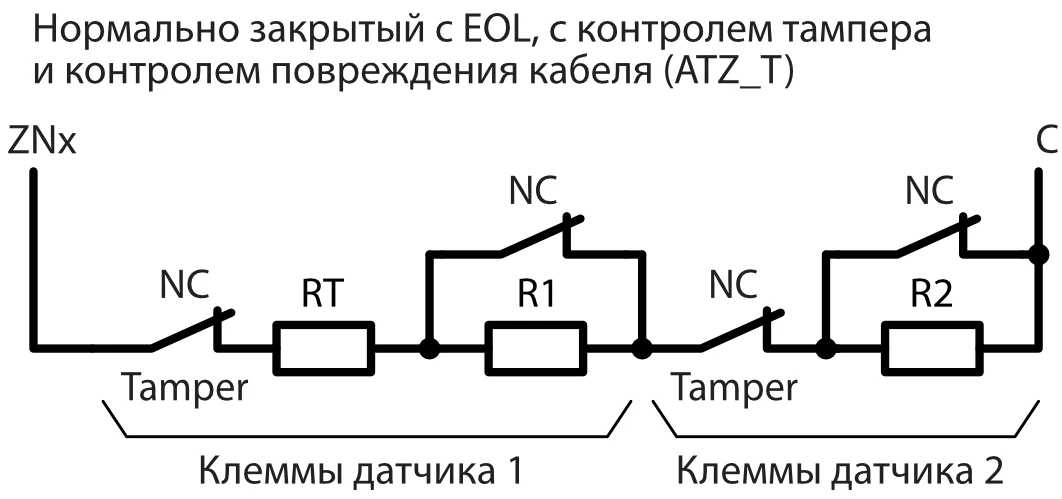

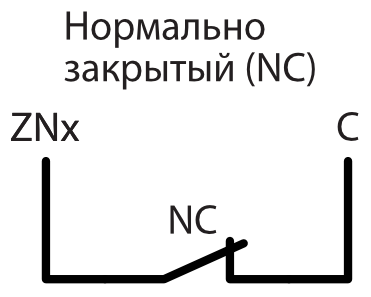

Плата беспроводного расширителя iO-8-LORA имеет 8 клемм IO1-IO8 (зоны) для подсоединения датчиков. Любую IO клемму можно установить, как вход и установить атрибуты: тип входа (NO, NC, EOL, EOL_T, 3EOL, ATZ, ATZ_T); чувствительность и кратковременные события в цепи; функции входа (зоны) („Delay“, „Instant“, „Instant Stay“, „Interior“, „Interior Stay“, „Fire“, „Keyswitch“, „24_hour“, „Silent“, „Silent 24h“).

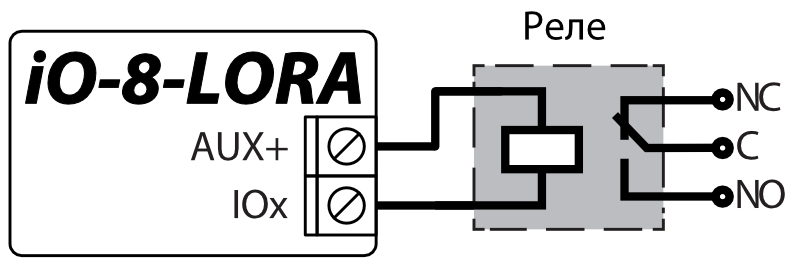

3.3 Схема подключения реле¶
Различные электрические устройства могут управляться (вкл/выкл) удаленно с помощью контактов реле. Универсальная IO (вход/выход) клемма беспроводного расширителя iO-8-LORA должна быть установлена в режим работы „Выход“ (OUT) и назначен тип "Удаленное управление".

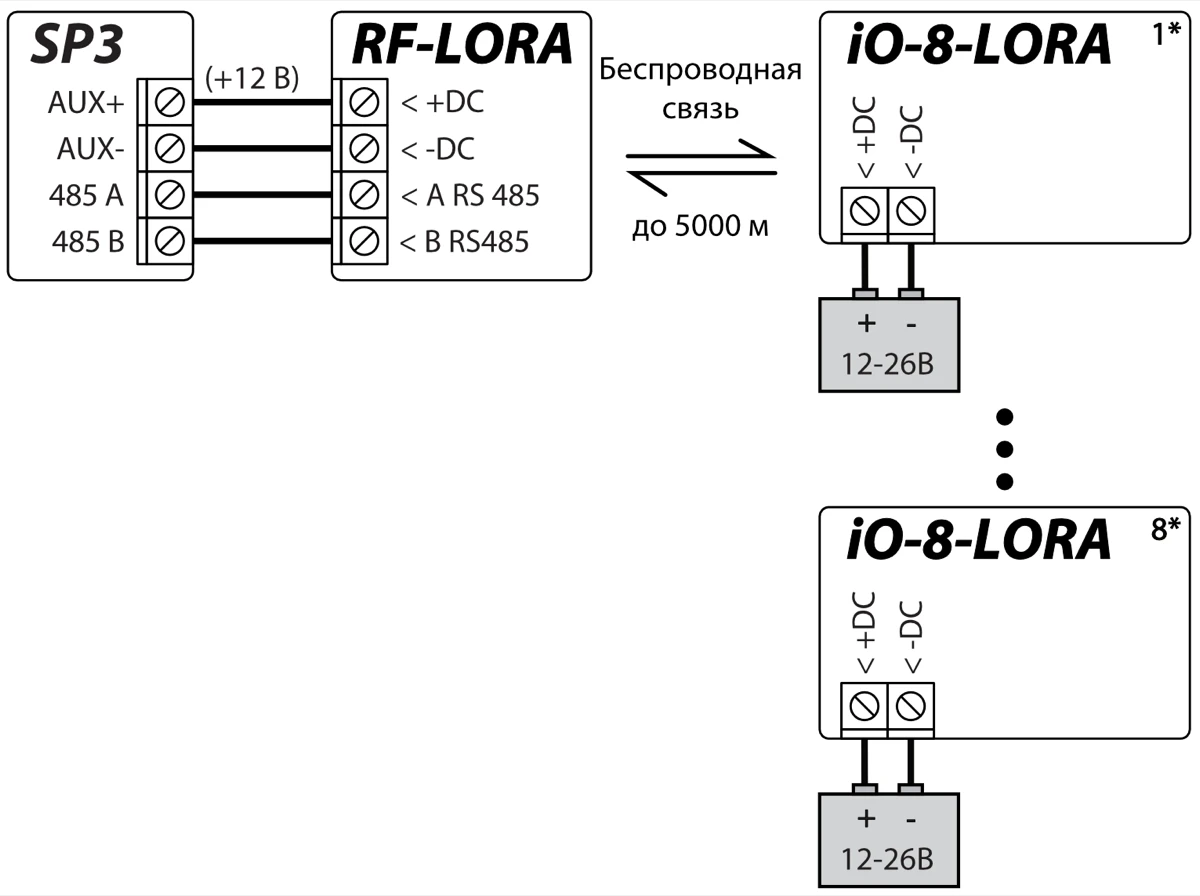

3.4 Схема подключения расширителя iO-8-LORA к охранной панели "FLEXi" SP3¶
Note
К охранной панели "FLEXi" SP3 должен быть подключен трансивер RF-LORA и может быть подключено до 8 шт. беспроводных расширителей iO-8-LORA.
4. Охранная панель „FLEXI” SP3¶
-
К охранной панели "FLEXi" SP3 должен быть подсоединен трансивер RF-LORA.
-
Включите напряжение питания охранной панели "FLEXi" SP3.
-
Включите напряжение питания беспроводному расширителю iO-8-LORA.
-
Запустите программу TrikdisConfig.
-
Подключите "FLEXi" SP3 к компьютеру с помощью кабеля USB Mini-B или подсоединитесь удаленно.
-
Нажмите кнопку Считать [F4], чтобы скачать установленные параметры "FLEXi" SP3. Если необходимо введите код администратора или инсталлятора.
-

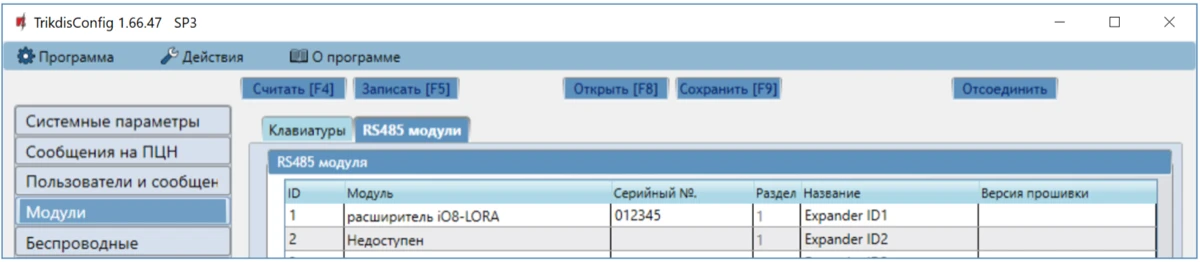

В списке "Модули" выберите "Расширитель iO-8-LORA".
-
В поле "Серийный №" впишите серийный номер модуля.

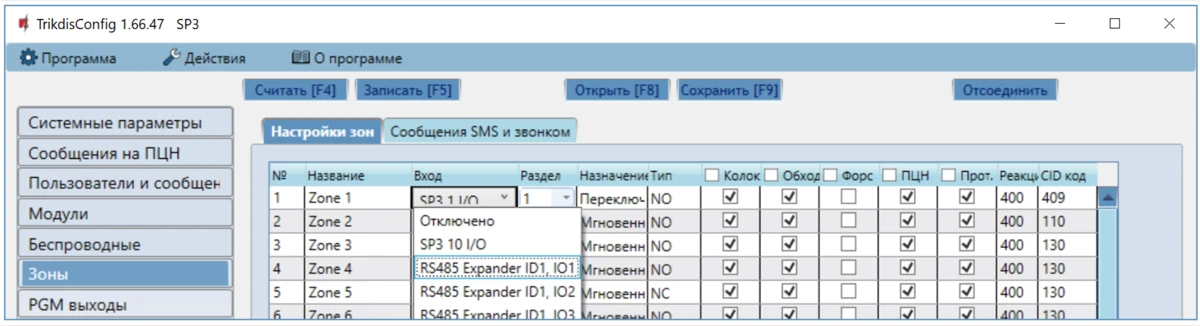

- В закладке "Зоны" сделайте настройки входам расширителя.

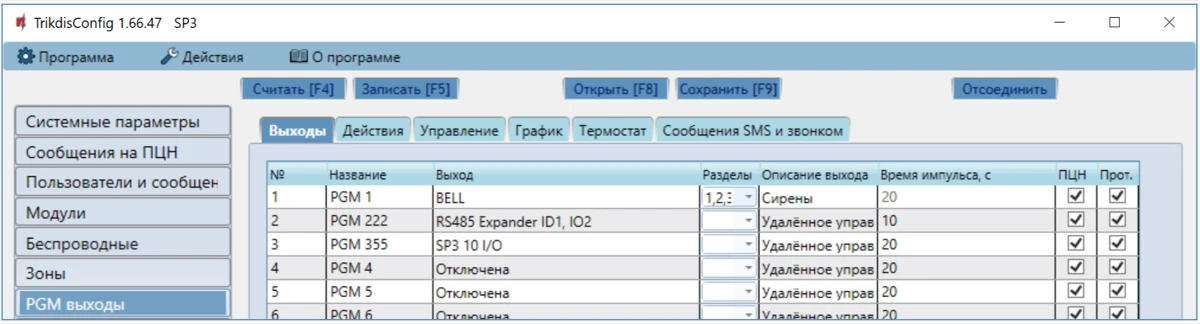

- В закладке "PGM выходы" сделайте настройки PGM выходам расширителя.
-
Окончив конфигурацию, нажмите кнопку Записать [F5].
-
Подождите, пока произойдет обновление.
-
Нажмите кнопку "Отсоединить" и отключите USB кабель.
