PB-LoRa Беспроводная кнопка тревоги

Скачать PDF

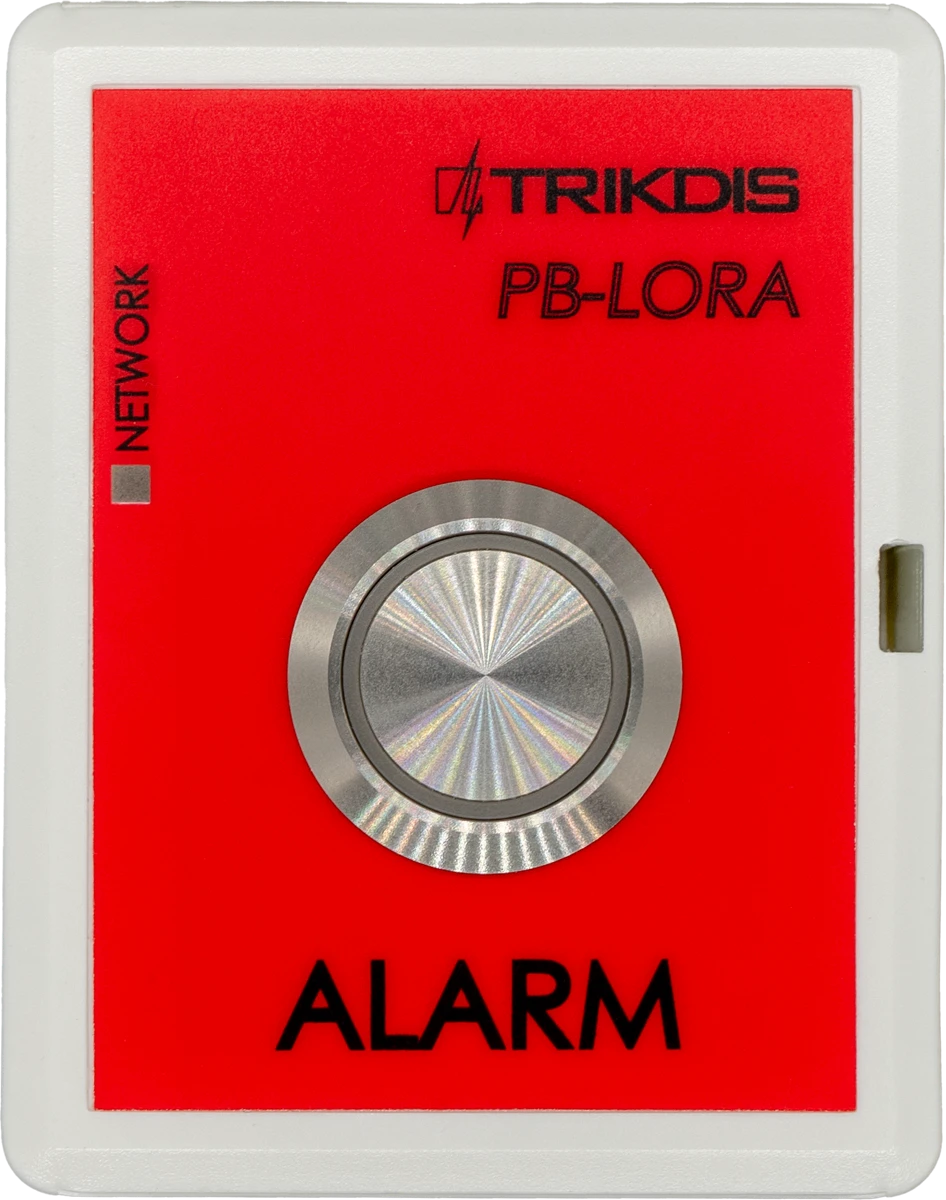

Вид спереди беспроводной кнопки тревоги TRIKDIS PB-LORA: красная передняя панель с металлической кнопкой в центре, надписью ALARM под ней и индикатором NETWORK слева.

1. Требование безопасности

Только квалифицированный персонал может устанавливать и обслуживать модуль охранной сигнализации.

Внимательно прочитайте это руководство перед установкой, чтобы избежать ошибок, которые могут привести к неисправности изделия или даже к его повреждению.

Отключите напряжение питания перед подключением модуля.

Изменения, модификации или ремонт контроллера, произведенные не производителем, аннулируют гарантию производителя.

Перечёркнутый контейнер для мусора на колёсах: изделие нельзя выбрасывать вместе с бытовыми отходами.Соблюдайте нормы местного законодательства и не утилизируйте изделие или его компоненты вместе с другими бытовыми отходами.

2. Описание

Изделие PB-LORA предназначено для беспроводной передачи сообщения экстренного вызова. Вызов помощи инициируется нажатием кнопки. В качестве устройства приема сообщений используется модуль RF-LORA, который подсоединяется к охранной панели "FLEXi" SP3.

Совместим с охранной панелью SP3.

К охранной панели можно привязать 8 кнопок тревоги PB-LORA, если охранная панель имеет прошивку версии 1.17 или выше (например: SP3_xxxx_0117.fw). Если охранная панель имеет 2 версию прошивки 1.16 или выше (например, SP3_xxx2_0116.fw), то этой охранной панели можно привязать 250 кнопок тревоги PB-LORA.

Функциональность

Связь:

  • Дальность беспроводной связи в прямой видимости до 5000 м.

Подключение:

  • Беспроводная кнопка тревоги PB-LORA подключается к охранной панели "FLEXi" SP3 через трансивер RF-LORA.

2.1 Технические характеристики

Параметр Описание
Частота передачи 433,3-434,7 MГц
Тип модуляции LORA
Напряжение питания 3 В, батарейка CR123A
Срок службы батарейки Не менее 3 лет
Потребляемый ток До 0,008 мA (в режиме ожидания) /​ До 50 мA (кратковременный в режиме отправления сообщений)
Шифрование сообщений Да
Дальность действия на открытой местности До 5000 м
Условия эксплуатации Температура от –10 °C до +50 °C, относительная влажность до 80 %, при +20 °C
Размеры 62 x 77 x 25 мм
Вес 80 гр

2.2 Элементы кнопки тревоги

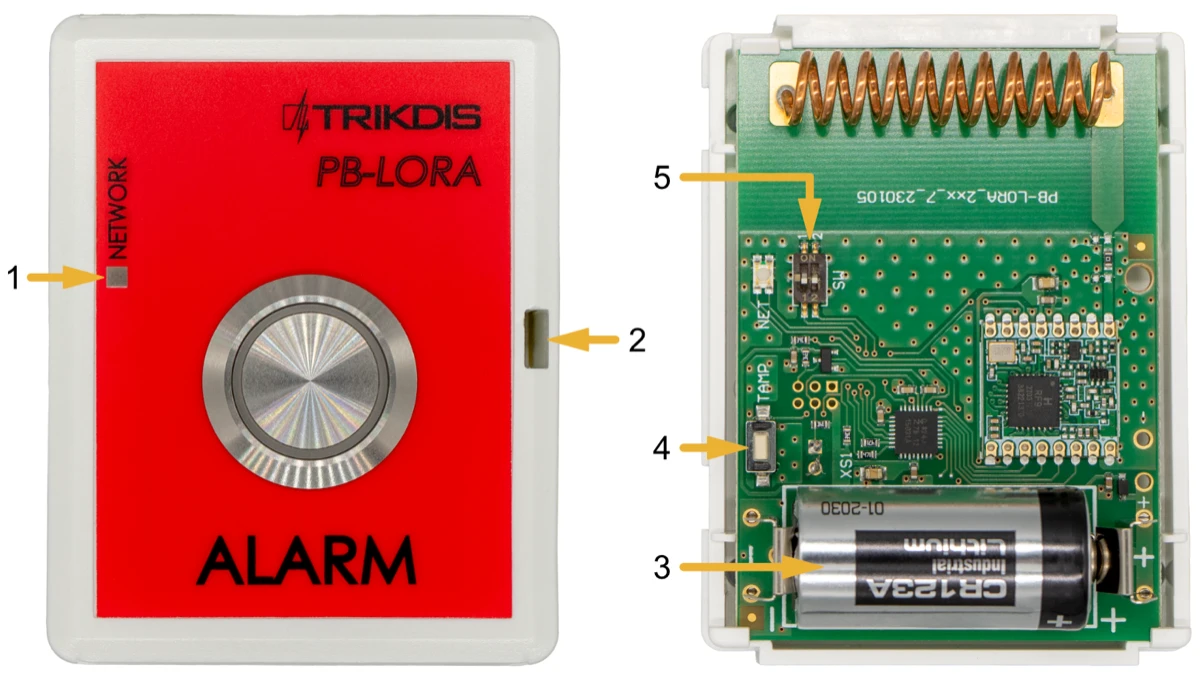

Кнопка тревоги PB-LORA. Слева передняя крышка: 1 — световой индикатор NETWORK; 2 — щель для снятия крышки на правом краю; в центре — большая кнопка ALARM. Справа открытый корпус с платой: 3 — батарейка 3 V (CR123A); 4 — кнопка TAMP для привязки устройства и проверки подключения; 5 — DIP-переключатель SW.

  1. Световой индикатор.
  2. Щель для снятия крышки.
  3. Батарейка 3 В (CR123A).
  4. Кнопка „TAMP“ для привязки устройства и проверки подключения.
  5. DIP выключатель „SW“.

Настройки DIP-выключателя „SW“

  1. Радиочастота ("OFF" - RF1; "ON" - RF2). Предназначен для смены радиоканала, если текущий канал сильно загружен.
  2. Тип модуляции (“OFF” – быстрая; “ON” – медленная). Положение “ON” позволяет увеличить дальность связи примерно в 2 раза (в зависимости от условий окружающей среды). Но если качественное соединение обеспечивается с помощью положения “OFF”, то рекомендуется его и использовать. В положении “ON” расход батарейки увеличивается, а скорость работы системы снижается.

ПРИМЕЧАНИЕ: В модулях PB-LORA и RF-LORA положения выключателей "SW" должны совпадать! В противном случае радиосвязь работать не будет!

2.3 Световая индикация функционирования

Индикатор Действие Описание
NETWORK После нажатия кнопки "ALARM" Первое мигание зеленым - сообщение отправлено, напряжение батареи хорошее.
NETWORK Первое мигание зеленым - сообщение отправлено, напряжение батареи низкое. Первое мигание зеленым - сообщение отправлено, напряжение батареи хорошее
NETWORK Второе мигание красным цветом - получено подтверждение приема сообщения от модуля RF-LORA.
NETWORK После нажатия кнопки "ТАМР"
NETWORK Первое мигание зеленым - сообщение отправлено, напряжение батареи низкое.
NETWORK Второе мигание красным цветом - получено подтверждение приема сообщения от модуля RF-LORA.
NETWORK Третье-двенадцатое мигание - уровень радиосигнала. *

* рекомендуется использовать, когда есть не менее четырех миганий.

ПРИМЕЧАНИЕ: после установки батарейки рекомендуется подождать не менее 10 секунд, прежде чем начать использовать устройство.

3. Схемы соединений

3.1 Крепление

  1. Снимите верхнюю крышку.

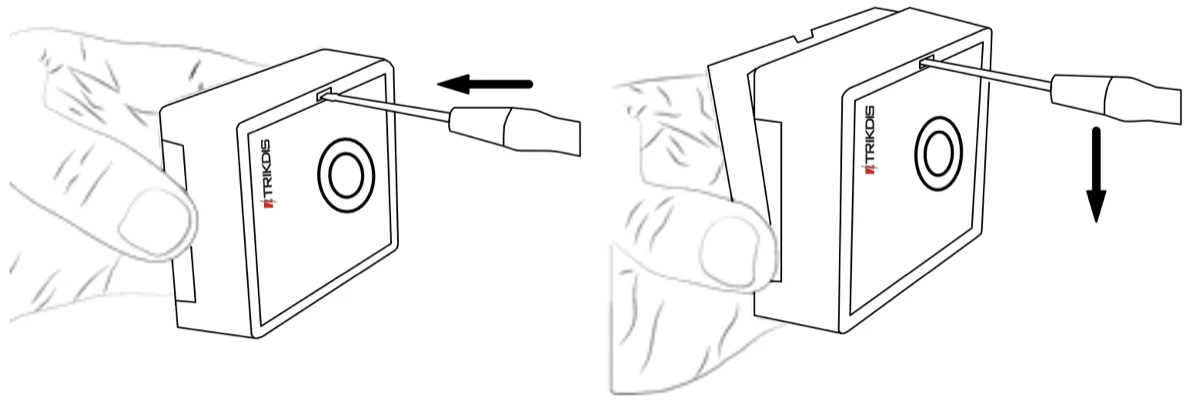

Два рисунка открытия корпуса PB-LORA отвёрткой, вставленной в щель сверху. Слева стрелка показывает, как вставить отвёртку в щель. Справа стрелка показывает нажатие на рукоятку отвёртки вниз, при котором передняя крышка отделяется от основания.

  1. Удалите плату.

  2. Прикрепите корпус шурупами.

  3. Обратно установите плату.

  4. Установите батарейку в модуль.

  5. Закройте верхнюю крышку.

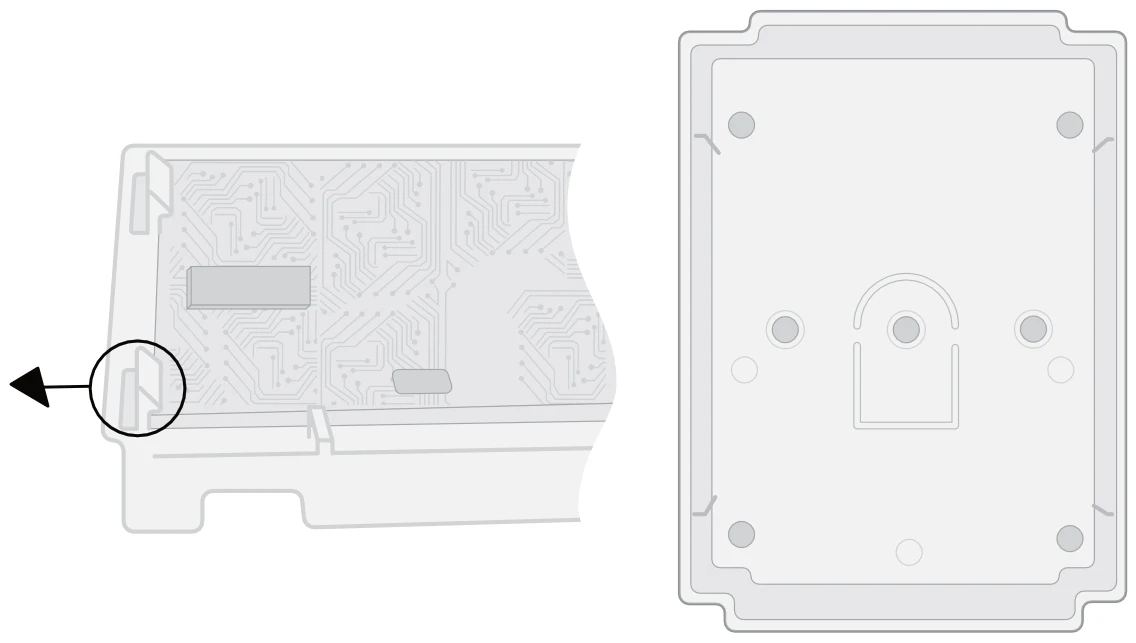

Два рисунка крепления PB-LORA. Слева обведён фиксатор платы; стрелка показывает, что его нужно отжать наружу, чтобы освободить плату. Справа показано пустое основание корпуса с монтажными отверстиями.

3.2 Подсоединение беспроводной кнопки тревоги PB-LORA

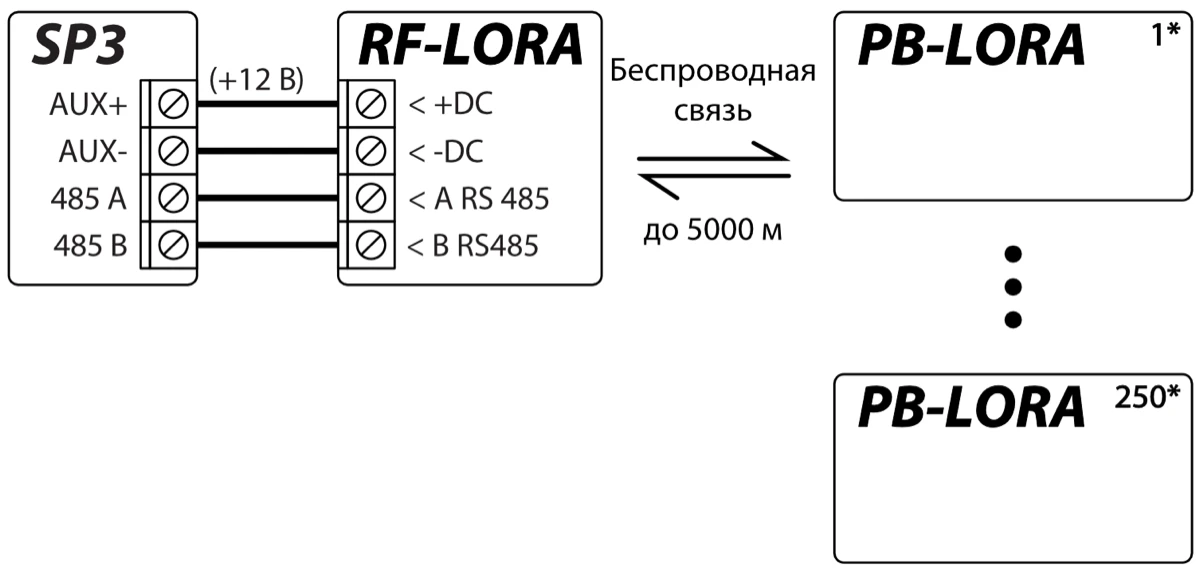

Схема подключения: SP3 соединена с трансивером RF-LORA. Питание и RS485: AUX+ (+12 В) соединена с +DC, AUX- с -DC, 485 A с A RS 485, 485 B с B RS485. Трансивер связывается по беспроводной связи с кнопками тревоги PB-LORA на расстоянии до 5000 м; кнопки обозначены от 1* до 250*.

Note

Трансивер RF-LORA должен быть подключен к охранной панели "FLEXi" SP3. К охранной панели можно подключить до 8 беспроводных кнопок тревоги PB-LORA (версия прошивки охранной панели 1.17 или выше. Например: SP3_xxxx_0117.fw) или до 250 кнопок PB-LORA (если охранная панель имеет 2 версию прошивки 1.16 или выше. Например: SP3_xxx2_0116.fw).

4. Охранная панель „FLEXI“ SP3

В охранной панели "FLEXi" SP3 должна быть установлена версия прошивки 1.17 или выше (например, SP3_xxxx_0117.fw).

  1. К охранной панели "FLEXi" SP3 должен быть подсоединен трансивер RF-LORA.

  2. Включите напряжение питания охранной панели "FLEXi" SP3.

  3. В беспроводной кнопке тревоги PB-LORA должна быть установлена батарейка.

  4. Запустите программу TrikdisConfig.

  5. Подключите "FLEXi" SP3 к компьютеру с помощью кабеля USB Mini-B или подсоединитесь удаленно.

  6. Нажмите кнопку Считать [F4], чтобы скачать установленные параметры "FLEXi" SP3. Если необходимо введите код администратора или инсталлятора.

  7. В списке "Модули" выберите "PB-LORA кнопка тревоги".

  8. В поле "Серийный №" впишите серийный номер модуля PB-LORA.

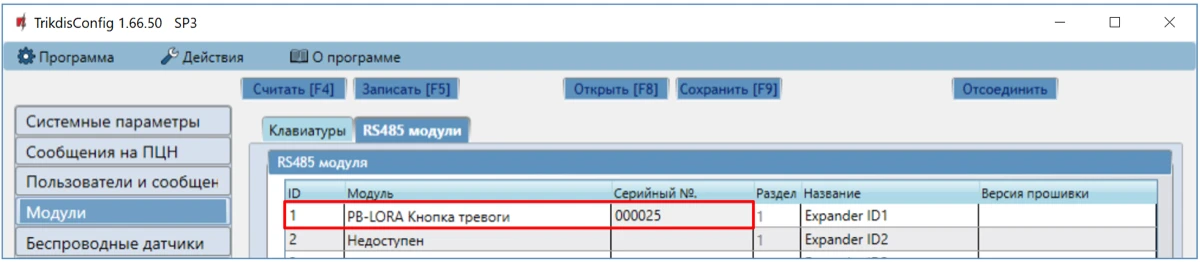

TrikdisConfig SP3, «Модули» → «RS485 модули». В выделенной первой строке указаны ID 1 и модуль «PB-LORA Кнопка тревоги»; поле «Серийный №» заполнено.

  1. В закладке "Зоны" сделайте настройки кнопке тревоги.

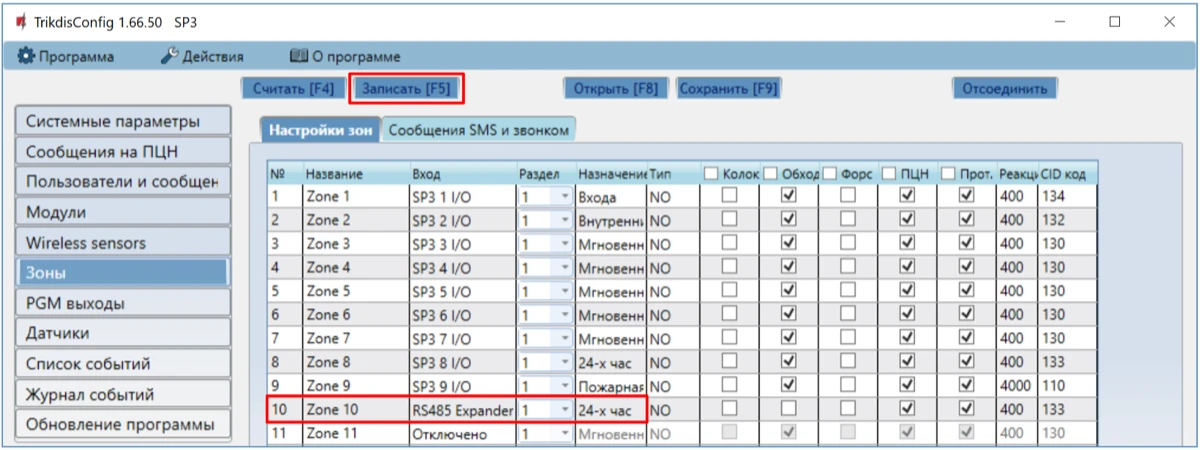

TrikdisConfig SP3, «Зоны» → «Настройки зон». В выделенной строке «Zone 10» в поле «Вход» указано «RS485 Expander», в поле «Назначение» — «24-х час». Кнопка «Записать (F5)» также выделена.

  1. Окончив конфигурацию, нажмите кнопку Записать [F5].

  2. Подождите, пока произойдет обновление.

  3. Нажмите кнопку "Отсоединить" и отсоедините USB кабель.

  4. Подождите 1 минуту. На модуле PB-LORA нажмите на кнопку "Alarm".

  5. Подсоедините USB Mini-B кабель к охранной панели „FLEXi” SP3.

  6. Нажмите кнопку Считать [F4].

  7. В списке "Модули" в строке "PB-LORA кнопка тревоги" будет указана версия прошивки.

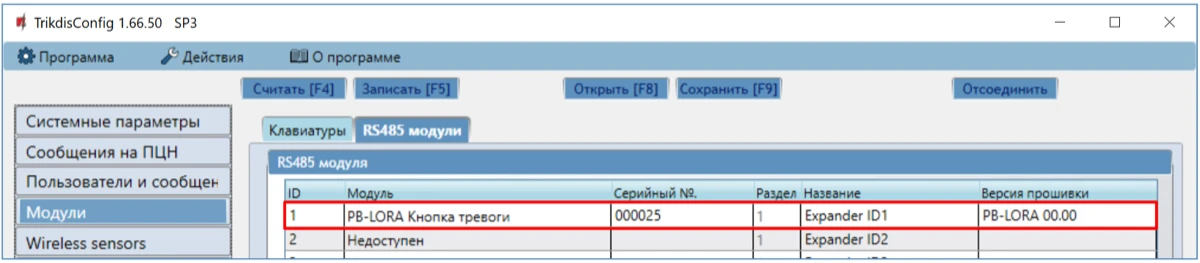

TrikdisConfig SP3, «Модули» → «RS485 модули». В выделенной строке «PB-LORA Кнопка тревоги» в поле «Версия прошивки» указано «PB-LORA 00.00».

  1. Нажмите кнопку "Отсоединить" и отсоедините USB кабель.

Note

Удаление PB-LORA беспроводных кнопок тревоги из памяти „FLEXi" SP3:

  1. Запустите программу TrikdisConfig.

  2. Подключите "FLEXi" SP3 через кабель USB Mini-B к компьютеру или подключитесь к "FLEXi" SP3 удаленно. Нажмите кнопку Считать [F4].

  3. В окне „Модули" в поле „Модуль", где был зарегистрированная кнопка тревоги PB-LORA, укажите „Недоступен". Нажмите кнопку Записать [F5]. Беспроводная кнопка тревоги удалена из памяти „FLEXi" SP3.

5. Регистрация 250 беспроводных тревожных кнопок PB-LORA к охранной панели "FLEXi" SP3

В охранной панели "FLEXi" SP3 должна быть установлена 2-я версия прошивки 1.16 или выше (например, SP3_xxx2_0116.fw).

  1. К охранной панели "FLEXi" SP3 должен быть подсоединен трансивер RF-LORA.

  2. Включите напряжение питания охранной панели "FLEXi" SP3.

  3. В беспроводной кнопке тревоги PB-LORA должна быть установлена батарейка.

  4. Запустите программу TrikdisConfig.

  5. Подсоединитесь к охранной панели "FLEXi" SP3 удаленно.

Note

Удаленная настройка охранной панели „FLEXi" SP3 будет работать, если:

  1. Настроен канал связи WiFi/LAN или установлена активированная SIM-карта и введен или отключен PIN-код.

  2. На SIM-карте включен мобильный интернет.

  3. Включен Protegus cервис.

  4. Включено напряжение питания (индикатор „PWR" мигает зеленым).

  5. Зарегистрирован в сети (индикатор „NET" светит зеленым и мигает желтым).

  1. В поле „Уникальный №" введите IMEI номер охранной панели „FLEXi“ SP3, который указан на упаковке или на изделии.

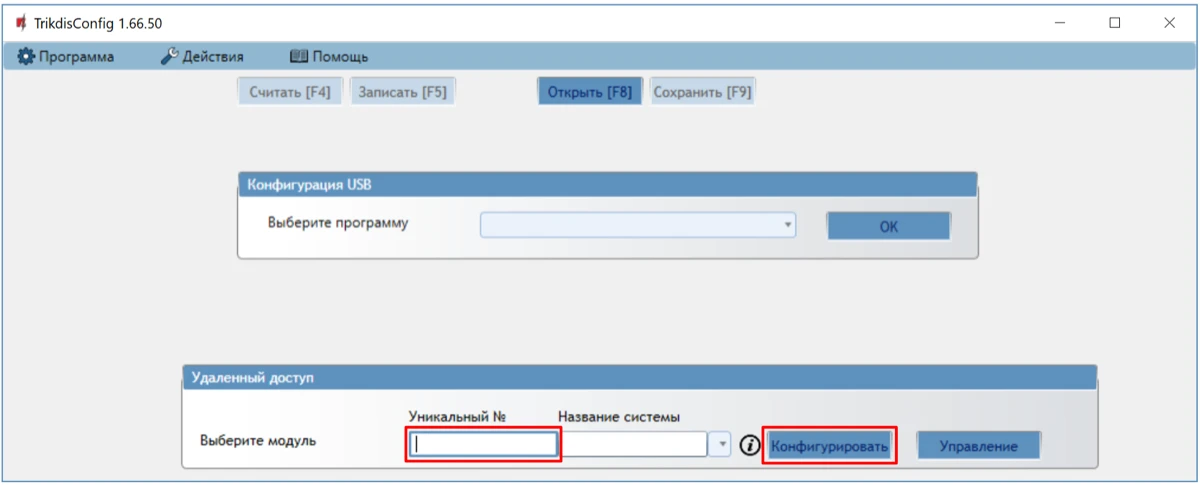

TrikdisConfig, раздел «Удаленный доступ». Выделены пустое поле «Уникальный №» и кнопка «Конфигурировать».

  1. Нажмите кнопку „Конфигурировать“.

  2. Откроется программное окно „FLEXi“ SP3. Нажмите кнопку Считать [F4], чтобы были считаны настройки охранной панели***.*** Если всплывет окно запроса ввода „Кода администратора“ или „Установщика“, введите 6-значный код администратора или установщика.

  3. В списке „Модули“ выберите „RF-LORA трансивер“".

  4. В поле „Серийный №“ укажите серийный номер модуля RF-LORA.

  5. Нажмите кнопку Записать [F5].

  6. Подождите, пока произойдет обновление.

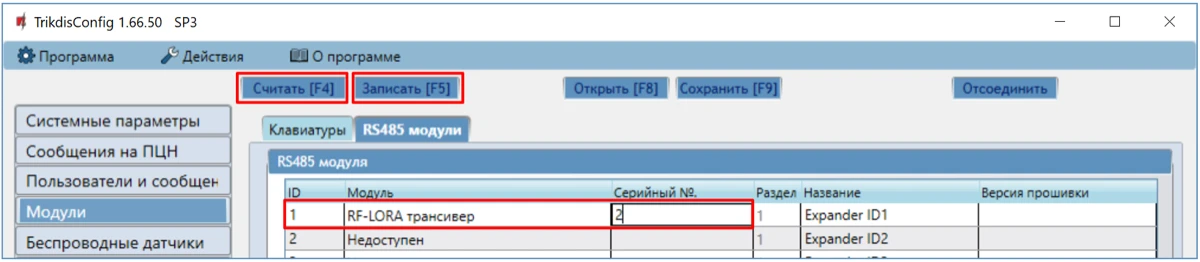

TrikdisConfig SP3, «Модули» → «RS485 модули». Трансивер «RF-LORA трансивер» указан под ID 1; выделенное поле «Серийный №» заполнено. Также выделены кнопки «Считать (F4)» и «Записать (F5)».

  1. Подождите 1 минуту.

  2. Нажмите кнопку Считать [F4].

  3. В окне „Модули“ в поле „Версия прошивки“ будет указана версия программного обеспечения модуля RF-LORA.

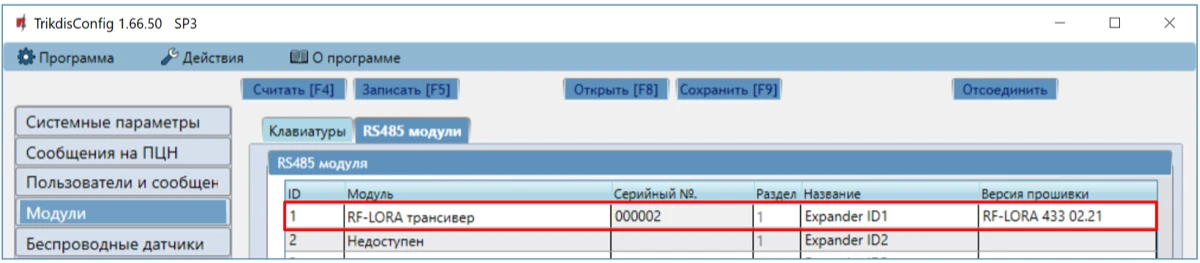

TrikdisConfig SP3, «Модули» → «RS485 модули». В выделенной строке «RF-LORA трансивер» в поле «Версия прошивки» указано «RF-LORA 433 02.21».

  1. Перейдите к окну „Беспроводные датчики“.

  2. Нажмите кнопку „Привязка датчиков“.

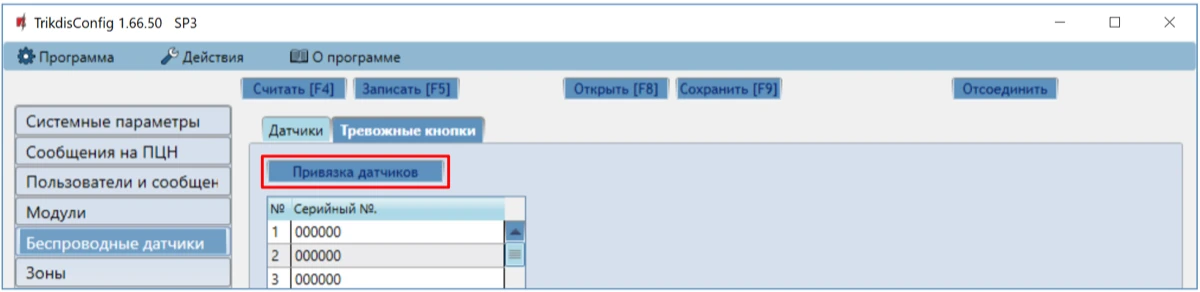

TrikdisConfig SP3, «Беспроводные датчики» → «Тревожные кнопки». Над списком со столбцами «№» и «Серийный №» выделена кнопка «Привязка датчиков».

Регистрация беспроводных кнопок тревоги может производиться для всех сразу.

При регистрации кнопок тревоги PB-LORA модуль RF-LORA должен находиться на расстоянии не менее 1 м от кнопок тревоги.

  1. На модуле RF-LORA начнет красным/зеленым мигать индикатор „DATA/TROUBLE“.

  2. RF-LORA находится в режиме регистрации беспроводных устройств. TrikdisConfig откроет окно привязки датчиков

  3. На плате PB-LORA нажмите на кнопку „TAMP“.

  4. Индикатор „DATA/TROUBLE“ на модуле RF-LORA загорится зеленым цветом на несколько секунд. После этого светодиод „DATA/TROUBLE“ на модуле RF-LORA снова начнет мигать красным/зеленым цветом.

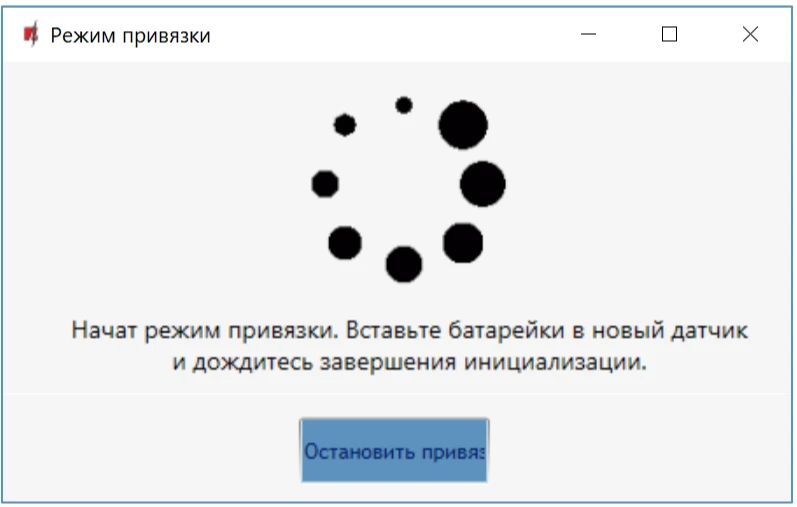

TrikdisConfig, окно Режим привязки. Показано сообщение о начале привязки с указанием вставить батарейки в новый датчик и дождаться завершения инициализации; внизу находится кнопка Остановить привязку.

  1. Через несколько секунд беспроводная кнопка тревоги PB-LORA добавится в список датчиков.

  2. Номер „UID“ должен соответствовать серийному номеру PB-LORA, который указан на наклейке на корпусе.

  3. Если вам необходимо привязать следующую тревожную кнопку, вам нужно кратковременно нажать кнопку „TAMP“ на плате.

  4. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных кнопок тревоги.

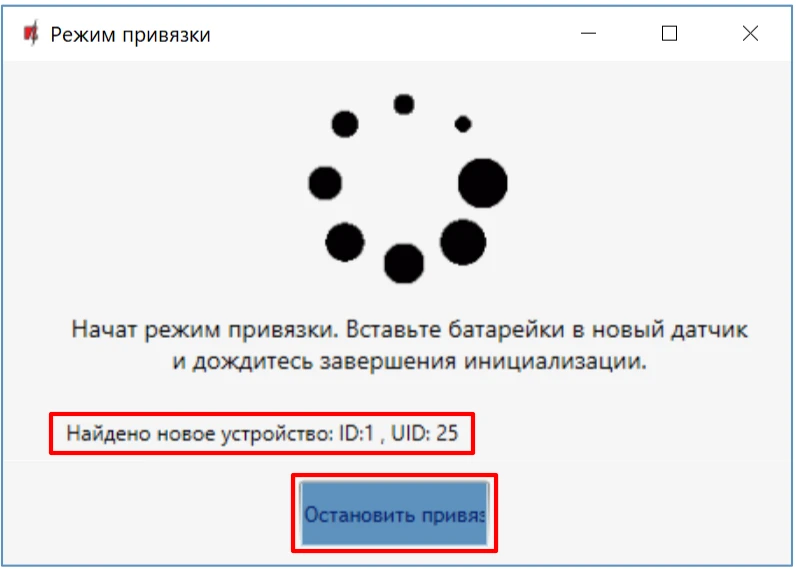

TrikdisConfig, окно Режим привязки. Сообщение Найдено новое устройство показывает поля ID и UID; красными рамками выделены это сообщение и кнопка Остановить привязку.

  1. Нажмите „Да“ в открывшемся окне. Зарегистрированные беспроводные кнопки тревоги PB-LORA будут сохранены в памяти охранной панели „FLEXi“ SP3.

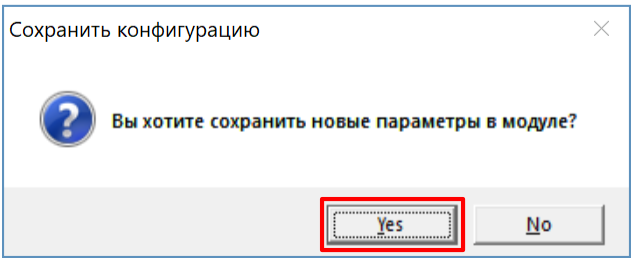

TrikdisConfig, окно Сохранить конфигурацию. Диалог спрашивает, сохранить ли новые параметры в модуле; красной рамкой выделена кнопка Yes.

Подождите несколько минут. Нажмите кнопку Считать [F4].

В TrikdisConfig программном окне „Беспроводные датчики“ будет содержаться список зарегистрированных беспроводных кнопок тревоги PB-LORA. В поле „Серийный №“ будут написаны 6-значные серийные номера кнопок тревоги, которые должны совпадать с серийными номерами PB-LORA, написанными на задней стороне корпуса.

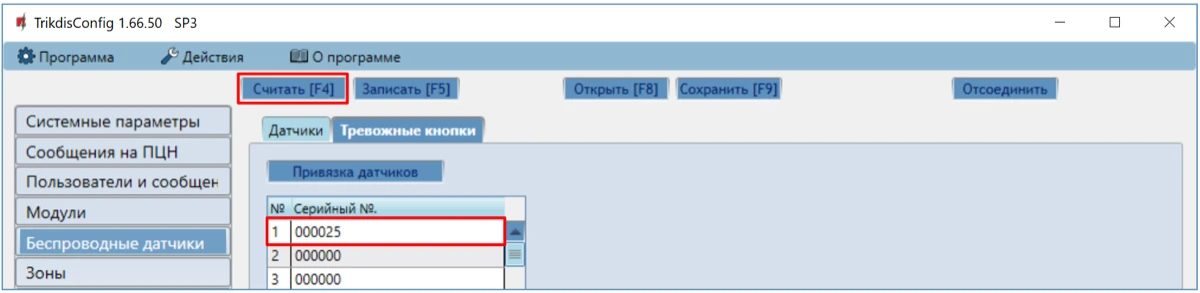

TrikdisConfig SP3, окно «Беспроводные датчики», вкладка «Тревожные кнопки». Выделены кнопка «Считать (F4)» и серийный номер первого устройства в столбце «Серийный №».

Note

Удаление PB-LORA беспроводных кнопок тревоги из памяти „FLEXi" SP3:

  1. Запустите программу TrikdisConfig.

  2. Подключите "FLEXi" SP3 через кабель USB Mini-B к компьютеру или подключитесь к "FLEXi" SP3 удаленно. Нажмите кнопку Считать [F4].

  3. В окне „Беспроводные датчики" введите „0" в поле „Серийный №" и нажмите кнопку Записать [F5]. Беспроводная кнопка тревоги удалена из памяти „FLEXi" SP3.
