RF-LoRa Беспроводной расширитель

Скачать PDF

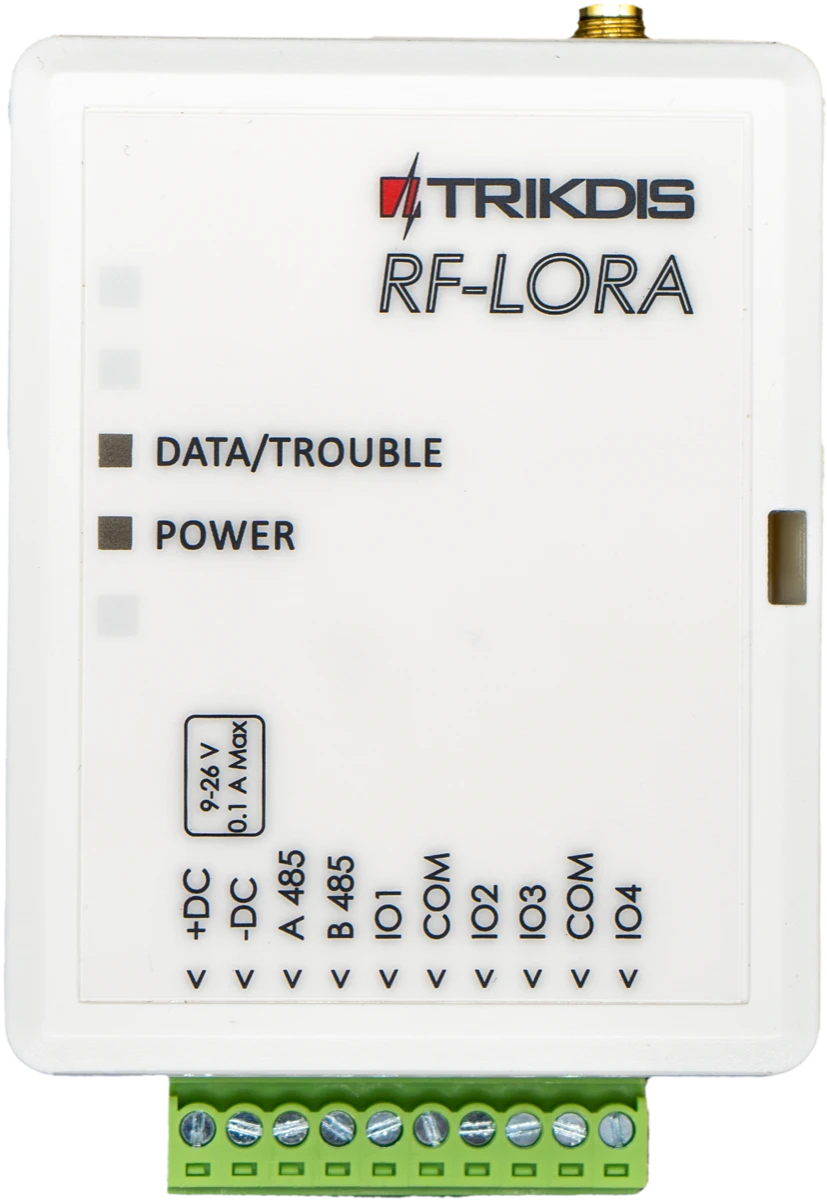

Вид спереди белого корпуса беспроводного расширителя RF-LORA: сверху антенный разъём SMA, световые индикаторы DATA/TROUBLE и POWER, зелёная винтовая клеммная колодка с обозначениями +DC, -DC, A 485, B 485, IO1, COM, IO2, IO3, COM, IO4.

1. Требование безопасности

Только квалифицированный персонал может устанавливать и обслуживать модуль охранной сигнализации.

Внимательно прочитайте это руководство перед установкой, чтобы избежать ошибок, которые могут привести к неисправности изделия или даже к его повреждению.

Отключите напряжение питания перед подключением модуля.

Изменения, модификации или ремонт контроллера, произведенные не производителем, аннулируют гарантию производителя.

Перечёркнутый контейнер для мусора на колёсах: изделие нельзя выбрасывать вместе с бытовыми отходами.Соблюдайте нормы местного законодательства и не утилизируйте изделие или его компоненты вместе с другими бытовыми отходами.

2. Описание

Трансивер RF-LORA c беспроводными расширителями iO-LORA и iO-8-LORA увеличивает количество входов и выходов охранной панели "FLEXi" SP3, используя двустороннюю RF связь.

Совместим с охранной панелью SP3, контроллерами доступа GATOR Cellular и GATOR WiFi.

К охранной панели "FLEXi" SP3 с помощью трансивера RF-LORA можно подключить до 8 модулей LORA (iO-LORA, iO-8-LORA, PB-LORA).

Функциональность

Связь:

  • Дальность беспроводной связи в прямой видимости до 5000 м.

  • К охранной панели "FLEXi" SP3 можно подсоединить один трансивер RF-LORA.

  • Изделие поставляется со стандартной антенной, подходящей для большинства случаев. В случаях, когда необходимо обеспечить качественную связь на максимально возможном расстоянии, следует использовать антенну (AX-ANT-KIT – 433 MГц, AX-ANT01S_SF – 868 MГц) с более высоким усилением радиосигнала.

Подключение:

  • К охранной панели "FLEXi"* SP3* трансивер RF-LORA подключается через шину RS485.

2.1 Технические характеристики

Параметр Описание
Частота передачи Модификация 8F: 867-869 MГц /​ Модификация 4F: 433,3-434,7 МГц
Тип модуляции LORA
Напряжение питания 9-26 В постоянного тока
Потребляемый ток до 50 мA (в режиме ожидания) /​ до 150 мA (кратковременный в режиме отправления сообщений)
Шифрование сообщений Есть
Дальность действия на открытой местности До 5000 м
Условия эксплуатации Температура от –10 °C до +50 °C, относительная влажность до 80 %, при +20 °C
Размеры 65 x 82 x 25 мм
Вес 80 g

2.2 Элементы расширителя

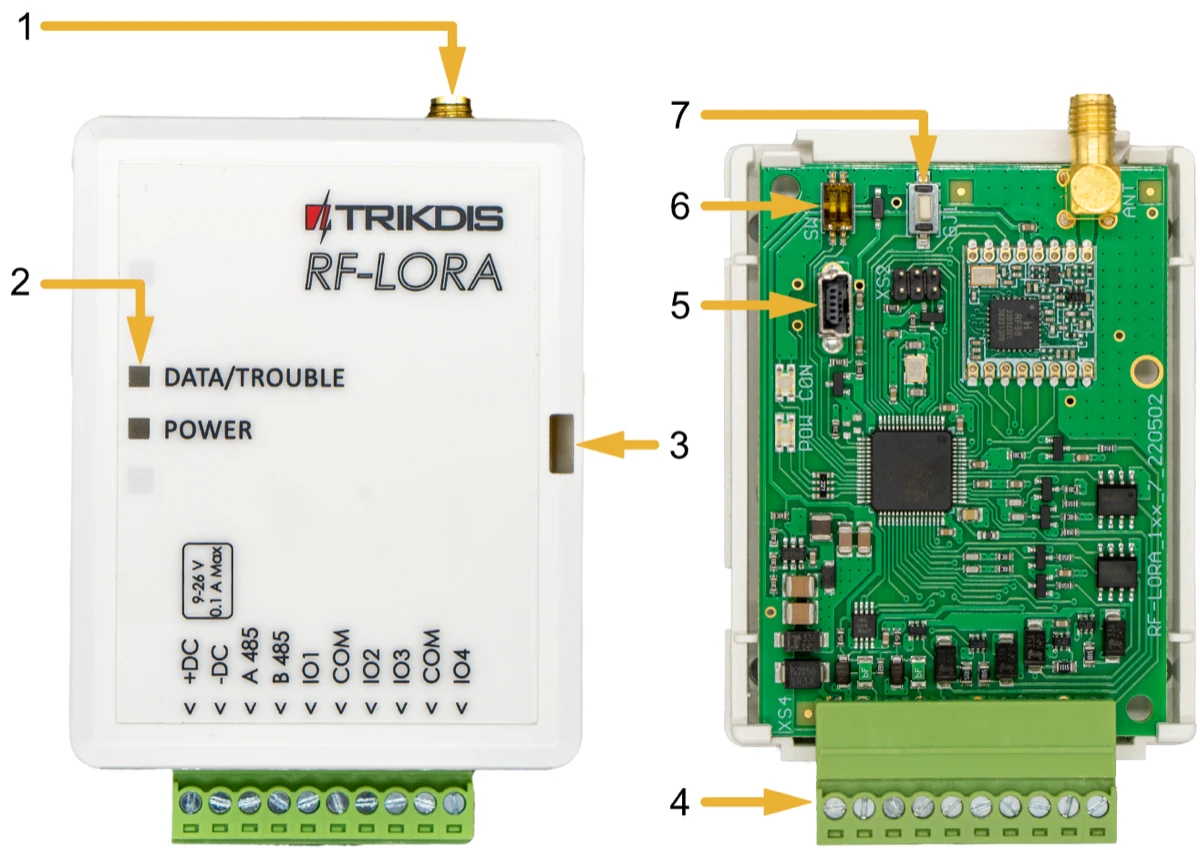

Схема с подписями семи элементов расширителя RF-LORA на передней панели и в открытом корпусе: 1 — антенный разъём SMA; 2 — световые индикаторы DATA/TROUBLE и POWER; 3 — боковая защёлка; 4 — клеммная колодка; 5 — порт mini-USB; 6 — перемычка с обозначением SW1; 7 — кнопка рядом с антенным разъёмом.

  1. SMA разъем для RF антенны.
  2. Световые индикаторы.
  3. Отверстие для снятия крышки.
  4. Клеммы для подсоединения проводов.
  5. Разъем USB Mini-B предназначен для обновления программного обеспечения.
  6. DIP-переключатель „SW“.
  7. Кнопка „DJ1“ для включения/отключения режима привязки модулей LORA.

Настройки DIP-выключателя „SW“

  1. Радиочастота ("OFF" - RF1; "ON" - RF2). Предназначен для смены радиоканала, если текущий канал сильно загружен.
  2. Тип модуляции (“OFF” – быстрая; “ON” – медленная). Положение “ON” позволяет увеличить дальность связи примерно в 2 раза (в зависимости от условий окружающей среды). Но если качественное соединение обеспечивается с помощью положения “OFF”, то рекомендуется его и использовать.

ПРИМЕЧАНИЕ: В RF-LORA и других LORA модулях положения выключателей "SW" должны совпадать! В противном случае радиосвязь работать не будет!

2.3 Назначение внешних клемм

Клемма Описание
+DC Клемма подключения питания (9-26 В, положительная клемма постоянного напряжения)
-DC Клемма подключения питания (9-26 В, отрицательная клемма постоянного напряжения)
A 485 Клемма А интерфейса RS485
B 485 Клемма В интерфейса RS485
IO1-IO4 Не используется
COM Не используется

2.4 Световая индикация функционирования

Индикатор Состояние Описание
DATA/TROUBLE Мигает/светится красным Нарушена связь с модулем
DATA/TROUBLE Мигает зеленый/красный Режим привязки модулей LORA
DATA/TROUBLE Зеленый загорается на 3 секунды Предварительно привязанный модуль LORA (в режиме обучения)
POWER Выключен Нет напряжения питания
POWER Мигает зеленый Нормальный уровень напряжения питания
POWER Мигает желтый Низкий уровень напряжения питания (≤11.5 В)
POWER Желтый Нет связи с охранной панелью "FLEXi" SP3 по RS485

3. Схемы соединений

3.1 Крепление

  1. Снимите верхнюю крышку.

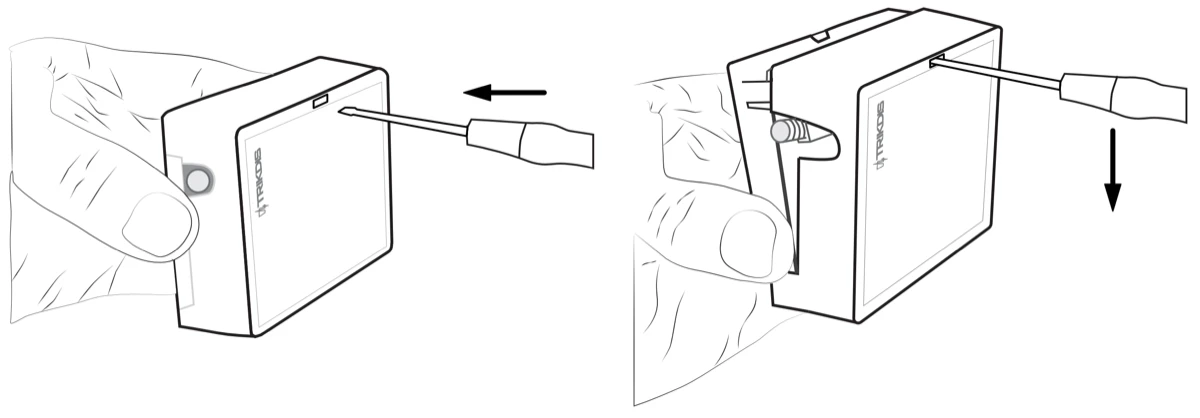

Два схематичных рисунка: руки с помощью отвертки поддевают боковую часть корпуса, затем извлекают плату.

  1. Удалите плату.

  2. Прикрепите корпус шурупами.

  3. Обратно установите плату.

  4. Закройте верхнюю крышку.

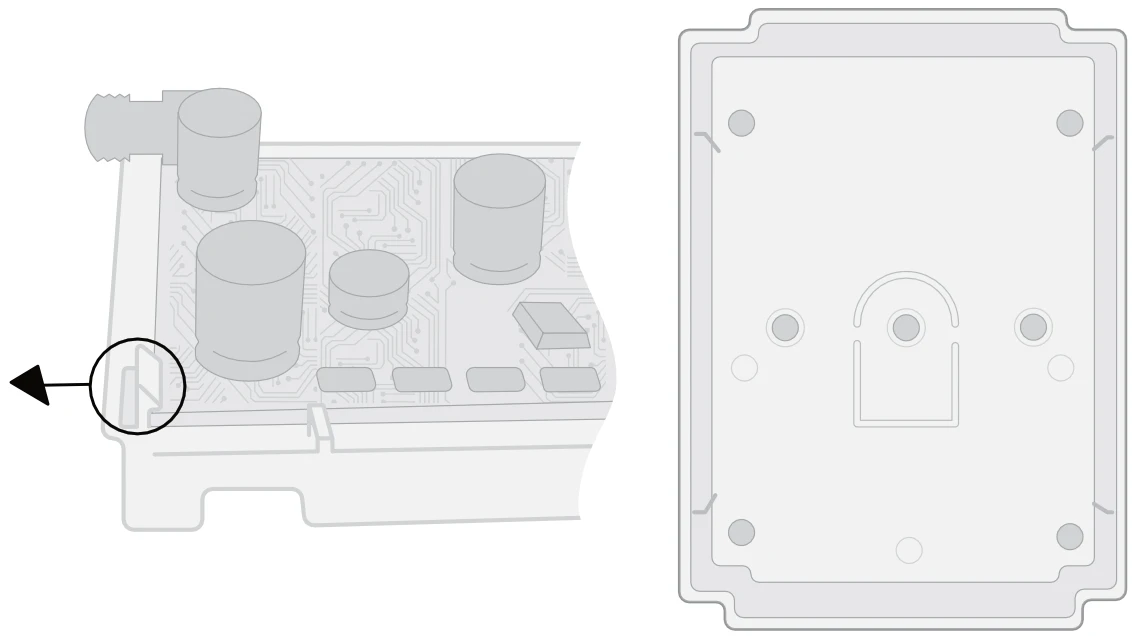

Схематичный рисунок платы со стрелкой, указывающей на крепежный выступ на ее краю; рядом отдельно показана задняя часть корпуса с отверстиями для шурупов и пазом для крепления на стене.

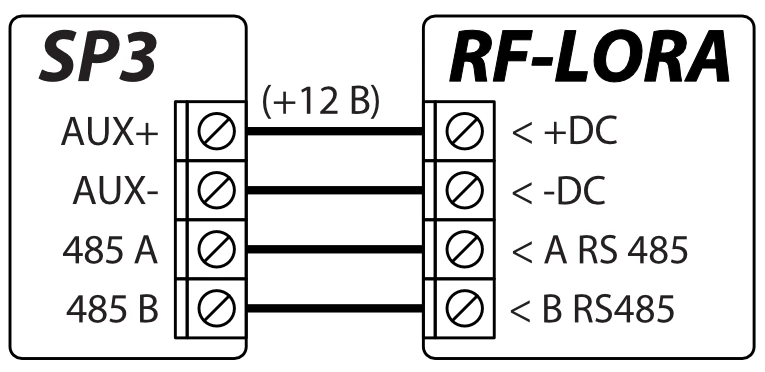

3.2 Подключение трансивера RF-LORA к охранной панели "FLEXi" SP3

Схема подключения: клеммы AUX+, AUX-, 485 A и 485 B охранной панели SP3 соединены соответственно с клеммами +DC, -DC, A RS485 и B RS485 трансивера RF-LORA. Линия AUX+ обозначена «(+12 В)».

3.3 Схема подключения расширителей LORA

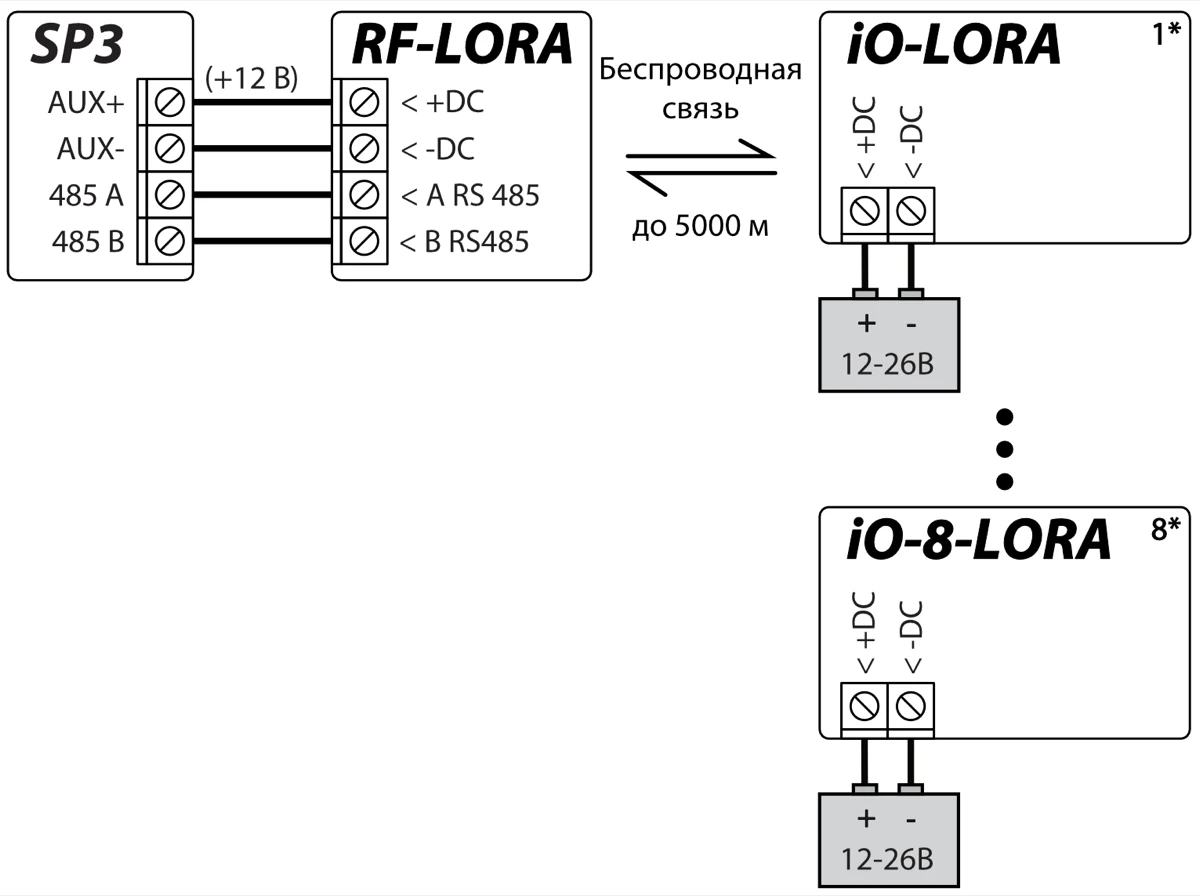

Схема подключения: клеммы AUX+, AUX-, 485 A и 485 B охранной панели SP3 соединены соответственно с клеммами +DC, -DC, A RS485 и B RS485 трансивера RF-LORA. RF-LORA связан по беспроводной связи на расстоянии до 5000 м с расширителями iO-LORA и iO-8-LORA. Клеммы +DC и -DC каждого расширителя подключены к отдельному источнику питания 12–26 В.

4. Конфигурация с TrikdisConfig

  1. К охранной панели "FLEXi" SP3 должен быть подсоединен трансивер RF-LORA.

  2. Включите напряжение питания охранной панели "FLEXi" SP3.

  3. Включите напряжение питания беспроводным расширителям iO-LORA и/или iO-8-LORA.

  4. Запустите программу TrikdisConfig.

  5. Подключите "FLEXi" SP3 к компьютеру с помощью кабеля USB Mini-B или подсоединитесь удаленно.

  6. Нажмите кнопку Считать [F4], чтобы скачать установленные параметры "FLEXi" SP3. Если необходимо введите код администратора или инсталлятора.

  7. В списке "Модули" выберите "Расширитель iO-LORA" ("Расширитель iO-8-LORA").

  8. В поле "Серийный №" впишите серийный номер модуля.

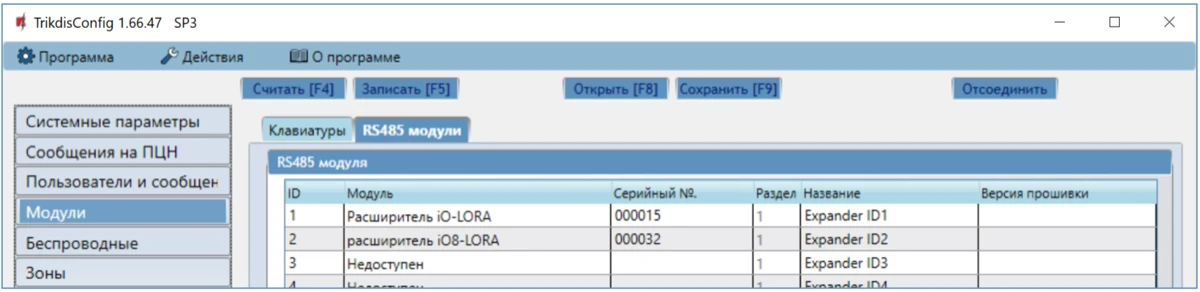

TrikdisConfig, раздел Модули, вкладка RS485 модули. В таблице видны строки Расширитель iO-LORA и расширитель iO8-LORA, а также столбец Серийный № для ввода серийного номера модуля.

  1. В закладке "Зоны" сделайте настройки входам расширителя**.**

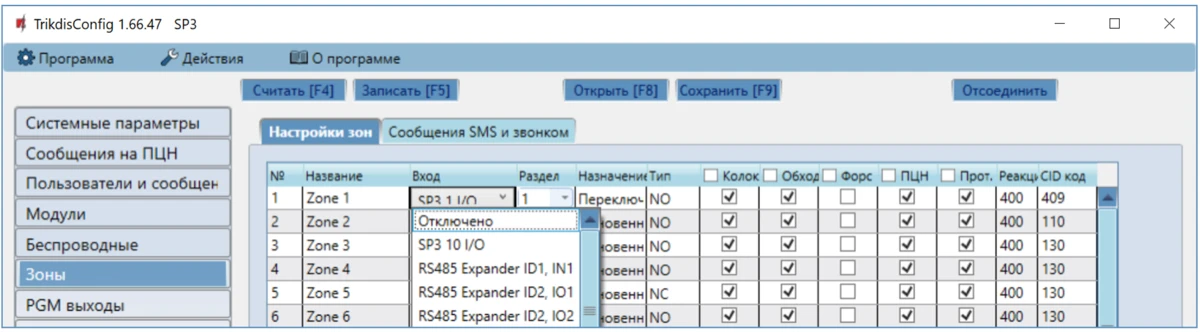

TrikdisConfig, окно «Зоны», вкладка «Настройки зон». Для Zone 1 раскрыт список «Вход» с вариантами «Отключено», «SP3 10 I/O» и входами и выходами «RS485 Expander ID».

  1. В закладке "PGM выходы" сделайте настройки PGM выходам расширителя**.**

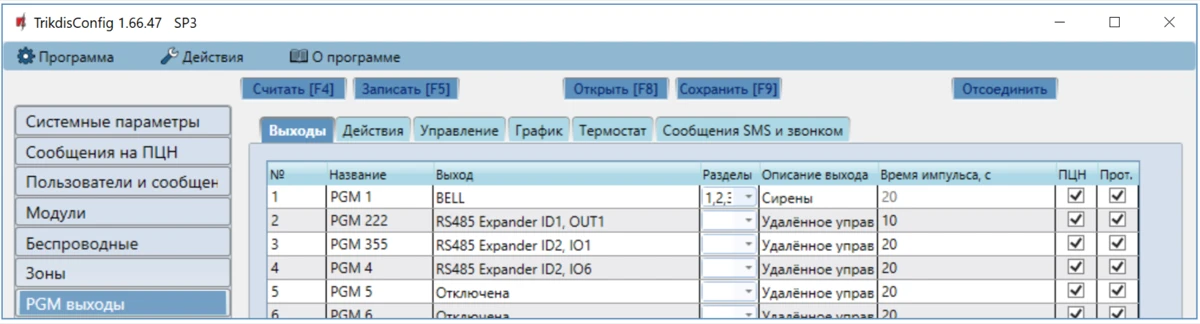

TrikdisConfig, раздел PGM выходы, вкладка Выходы. Таблица показывает выходы PGM и столбцы Название, Выход, Разделы, Описание выхода и Время импульса, с; среди назначений видны BELL и выходы расширителей RS485.

  1. Окончив конфигурацию, нажмите кнопку Записать [F5].

  2. Подождите, пока произойдет обновление.

  3. Нажмите кнопку "Отсоединить" и отключите USB кабель.

  4. Активируйте входы и включите выходы для проверки устройства.
