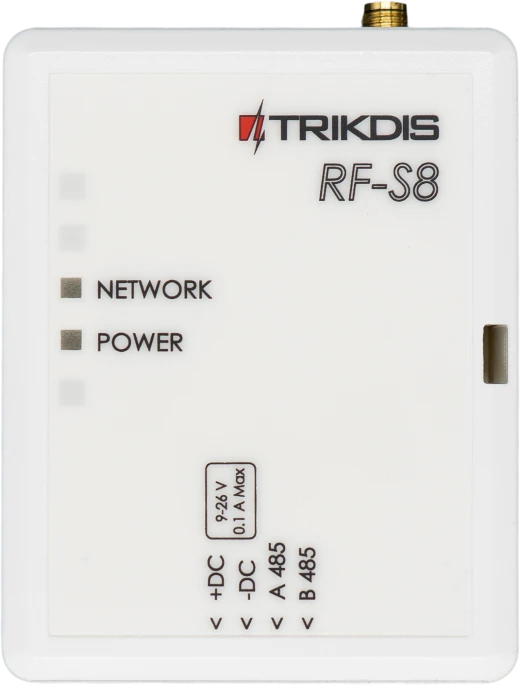

Передняя панель трансивера TRIKDIS RF-S8 с индикаторами NETWORK и POWER и клеммами +DC, -DC, A 485 и B 485. Маркировка питания: 9-26 V, 0.1 A Max.

1. Описание

При подключении трансивера RF-S8, охранная панель „FLEXi“ SP3 может работать с „S8“ беспроводными датчиками, сиренами и пультами дистанционного управления.

Совместим с охранной панелью SP3.

Функциональность

Связь:

  • Дальность беспроводной связи в прямой видимости до 500 м.

  • К охранной панели "FLEXi" SP3 можно подсоединить один трансивер RF-S8.

  • Изделие поставляется со стандартной антенной, подходящей для большинства случаев.

Подключение:

  • К охранной панели "FLEXi"* SP3* трансивер RF-S8 подключается через шину RS485.

1.1 Технические параметры

Параметр Описание
Напряжение питания [DC] 9-26 В постоянного тока
Потребляемый ток до 50 мA (в режиме ожидания), /​ до 100 мA (кратковременный в режиме отправления сообщений)
Частота передачи 868 MГц
Мощность радиосигнала 25 мВт
Дальность действия на открытой местности До 500 м
Условия эксплуатации Температура от -10°C до +50°C, относительная влажность – до 80%, при +20°C, без конденсации
Размеры 92x62x25 мм
Вес 0,08 кг

1.2 Элементы трансивера

  1. SMA разъем для RF антенны.

  2. Световые индикаторы.

  3. Отверстие для снятия крышки.

  4. Клеммы для подсоединения проводов.

  5. Разъем USB Mini-B предназначен для обновления программного обеспечения.

  6. Кнопка для включения/отключения режима привязки беспроводных датчиков.

Слева — корпус RF-S8, справа — плата без крышки. Слева обозначены: 1 — SMA-разъём для RF-антенны, 2 — световые индикаторы, 3 — отверстие для снятия крышки. Справа: 4 — клеммы для внешних подключений, 5 — разъём USB Mini-B для обновления программного обеспечения, 6 — кнопка включения и отключения режима привязки.

1.3 Назначение внешних клемм

Клемма Описание
+DC Клемма подключения питания (9-26 В, положительная клемма постоянного напряжения)
-DC Клемма подключения питания (9-26 В, отрицательная клемма постоянного напряжения)
A 485 Клемма А интерфейса RS485
B 485 Клемма В интерфейса RS485

1.4 Световая индикация

Индикатор Статус Описание
NETWORK / (Сеть) Мигает зеленый/красный Режим привязки датчиков
NETWORK / (Сеть) Загорается зеленый на 5 сек. Предварительно привязанный датчик (в режиме обучения)
POWER / (Электропитание) Выключен Нет напряжения питания
POWER / (Электропитание) Мигает зеленый Нормальный уровень напряжения питания
POWER / (Электропитание) Мигает желтый Низкий уровень напряжения питания (≤11.5 В)
POWER / (Электропитание) Желтый Нет связи с охранной панелью "FLEXi" SP3 по RS485

2. Замена программного обеспечения охранной панели

На охранную панель „FLEXi“ SP3 необходимо установить прошивку 4 ревизии SP3_xxx4_0122.fw (версия прошивки 1.22 или выше), чтобы охранная панель могла бы работать с „S8“ беспроводными датчиками, сиренами. К охранной панели должен быть подключен беспроводной приемопередатчик RF-S8.

Для замены прошивки выполните следующие шаги:

  1. Согласно схеме, подключите модуль RF-S8 к „FLEXi” SP3.

  2. Включите питание охранной панели „FLEXi“ SP3.

  3. Запустите программу TrikdisConfig.

  4. Подключите „FLEXi” SP3 к компьютеру с помощью кабеля USB Mini-B.

  5. В программе TrikdisConfig откройте окно „Обновление программы“.

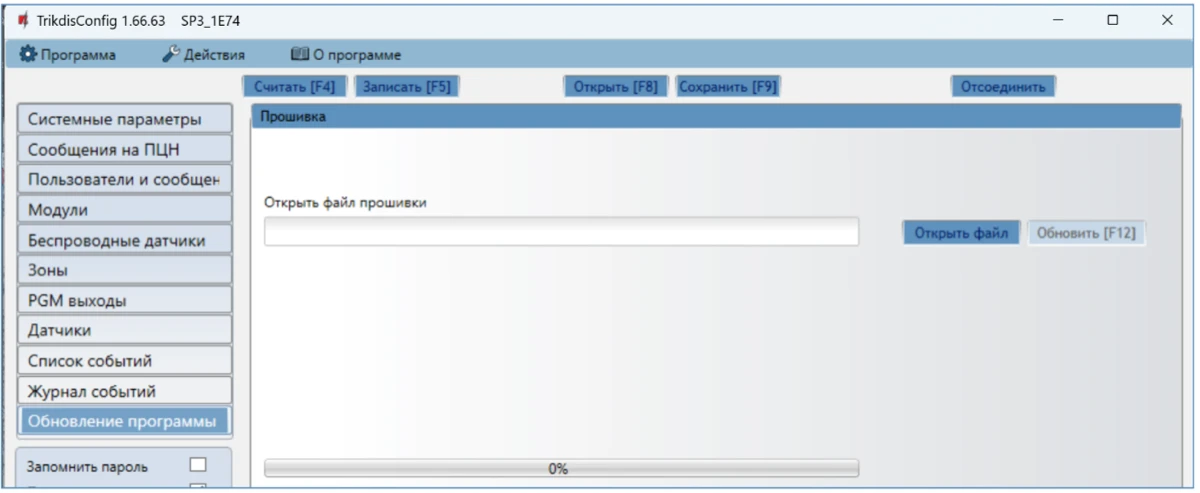

TrikdisConfig, окно «Обновление программы», раздел «Прошивка». Поле «Открыть файл прошивки» пустое, кнопка «Открыть файл» доступна, кнопка «Обновить (F12)» неактивна, индикатор выполнения показывает 0%.

  1. Нажмите кнопку „Открыть файл“ и выберите для установки файл прошивки SP3_xxx4_0122.fw.

  2. Нажмите кнопку Обновить [F12].

  3. Подождите, пока произойдет обновление прошивки.

  4. Отсоедините кабель USB.

  5. Подождите 1 минуту.

  6. Подключите USB Mini-B кабель к охранной панели.

  7. В строке состояния TrikdisConfig название панели должно иметь цифру 4.

TrikdisConfig, строка состояния охранной панели. Красной рамкой выделена цифра 4 в названии модуля SP3.

  1. В списке модулей должен появиться „RF-S8 трансивер“, так же будет указан серийный номер и версия микропрограммы. Если вы видите версию прошивки трансивера RF-S8, вы можете пропустить шаги 14-22.

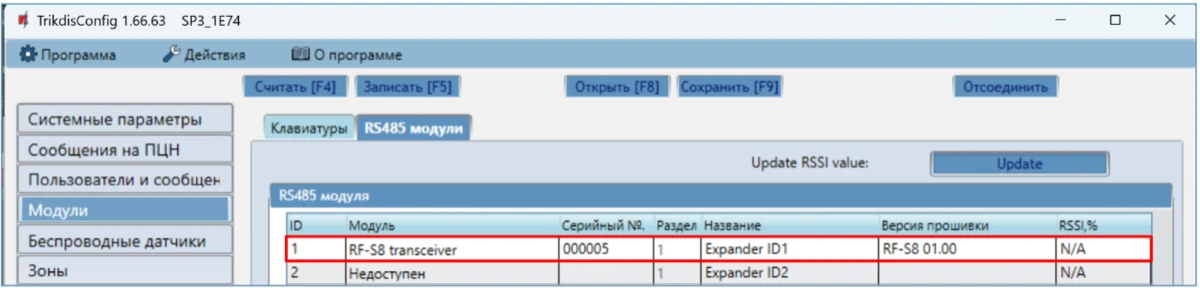

TrikdisConfig, раздел Модули, вкладка RS485 модули. Красной рамкой выделена строка RF-S8 transceiver; в ней показаны поля Серийный № и Версия прошивки со значением RF-S8 01.00.

  1. Если в списке не указан „RF-S8 трансивер“, то необходимо в списке выбрать „RF-S8 трансивер“.

  2. В поле „Серийный №“ укажите серийный номер модуля RF-S8. Серийный номер можно найти на изделии и на этикетке упаковки.

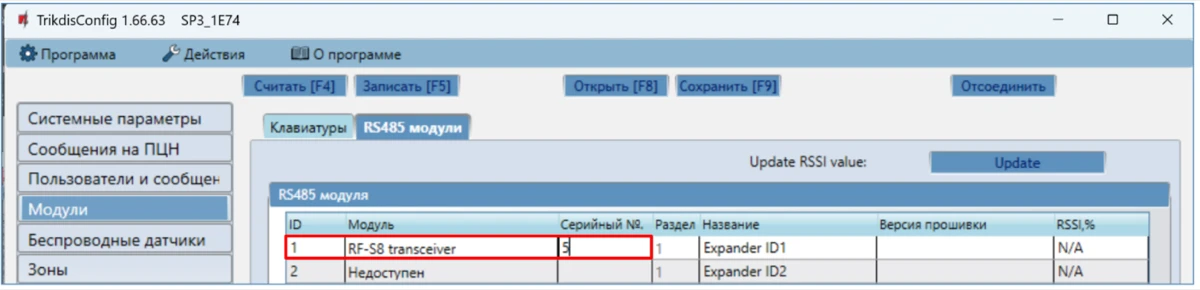

TrikdisConfig, раздел Модули, вкладка RS485 модули. В строке RF-S8 transceiver красной рамкой выделено поле Серийный № для ввода серийного номера трансивера.

  1. Нажмите кнопку Записать [F5].

  2. Отсоедините кабель USB Mini-B.

  3. Подождите 1 минуту, чтобы „FLEXi“ SP3 идентифицировала модуль RF-S8.

  4. Подсоедините кабель USB Mini-B к „FLEXi“ SP3.

  5. Нажмите кнопку Считать [F4].

  6. В окне „Модули“ в поле „Версия прошивки“ будет указана версия программного обеспечения модуля RF-S8.

TrikdisConfig, раздел Модули, вкладка RS485 модули. Красной рамкой выделена строка RF-S8 transceiver; в ней показаны поля Серийный № и Версия прошивки со значением RF-S8 01.00.

  1. „FLEXi“ SP3 зарегистрировала модуль RF-S8.

  2. Отсоедините кабель USB Mini-B.

  3. Нажмите кнопку „Отсоединить“.

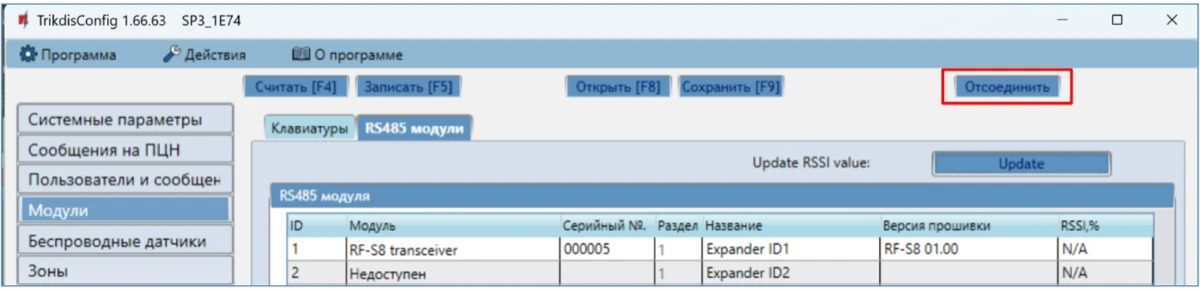

TrikdisConfig, окно «Модули», вкладка «RS485 модули». В первой строке указан RF-S8 transceiver с версией прошивки RF-S8 01.00; выделена кнопка «Отсоединить».

  1. Подождите 1 минуту.

3. Регистрация беспроводных датчиков

3.1 Удаленная регистрация беспроводных датчиков

Выполним удаленное подключение с TrikdisConfig к охранной панели „FLEXi“ SP3.

Важно

Удаленная настройка охранной панели „FLEXi" SP3 будет работать, если:

  1. Установлена активированная SIM карта и введен или отключен PIN код.

  2. На SIM-карте включен мобильный интернет.

  3. Включен Protegus cервис.

  4. Включено напряжение питания (индикатор „PWR" мигает зеленым).

  5. Зарегистрирован в сети (индикатор „NET" светит зеленым и мигает желтым).

Важно

Беспроводные датчики можно зарегистрировать к охранной панели, так можно и удалить их регистрацию от охранной панели. При отвязке беспроводных датчиков от охранной панели, охранная панель не должна находиться в режиме регистрации беспроводных датчиков. Перед регистрацией беспроводных датчиков их необходимо отвязать от охранной панели. Нажмите и удерживайте кнопку обучения в течение 5 секунд. Когда индикатор три раза мигнет зелёным, отпустите кнопку. Беспроводный датчик отвязан от охранной панели. Эту процедуру рекомендуется провести для всех беспроводный датчиков перед их регистрацией. ВАЖНО: ЕСЛИ БЕСПРОВОДНОЙ ДАТЧИК СЛУЧАЙНО ОТВЯЗАН, ОН НЕ БУДЕТ РАБОТАТЬ С ОХРАННОЙ ПАНЕЛЬЮ.

В поле „Уникальный №" введите IMEI номер охранной панели „FLEXi“ SP3, который указан на упаковке или на изделии.

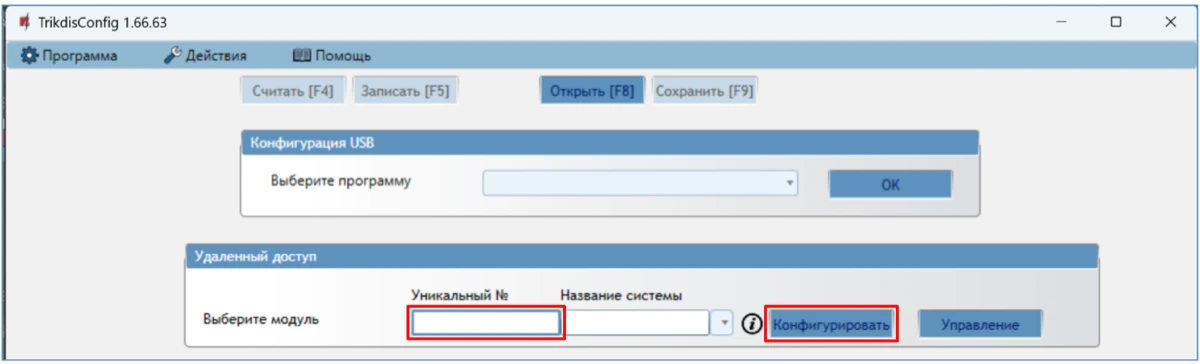

TrikdisConfig, окно «Удаленный доступ». Выделены пустое поле «Уникальный №» и кнопка «Конфигурировать».

Нажмите кнопку „Конфигурировать“.

Откроется программное окно „FLEXi“ SP3. Нажмите кнопку Считать [F4], чтобы были считаны настройки охранной панели. Если всплывет окно запроса ввода „Кода администратора“ или „Установщика“, введите 6-значный код администратора или установщика.

Перейдите к окну „Беспроводные датчики“.

Нажмите кнопку „Привязка датчиков“.

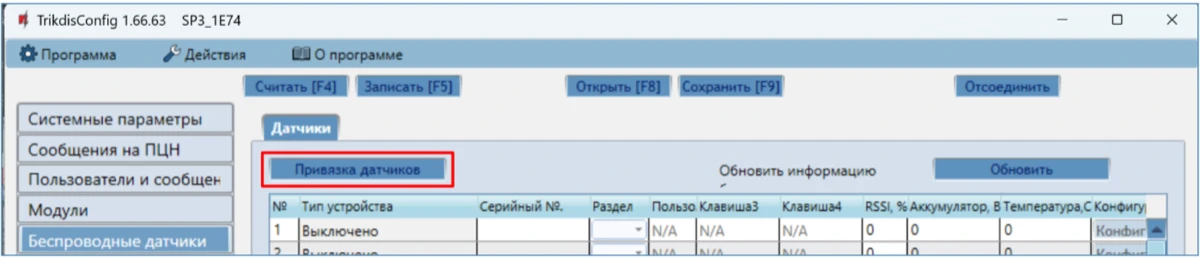

TrikdisConfig, раздел Беспроводные датчики, вкладка Датчики. Красной рамкой выделена кнопка Привязка датчиков над таблицей датчиков.

Регистрация беспроводных датчиков может производиться для всех сразу. Вставьте батарейки в беспроводные датчики (PIR, магнитный контакт, датчик протечки воды, пожарный дымовой извещатель, сирену).

При регистрации устройств модуль RF-S8 должен находиться на расстоянии не менее 1 м от датчиков.

  1. На модуле RF-S8 начнет мигать индикатор „NETWORK“ зеленым/красным.

  2. RF-S8 находится в режиме регистрации беспроводных устройств. TrikdisConfig откроет окно привязки датчиков.

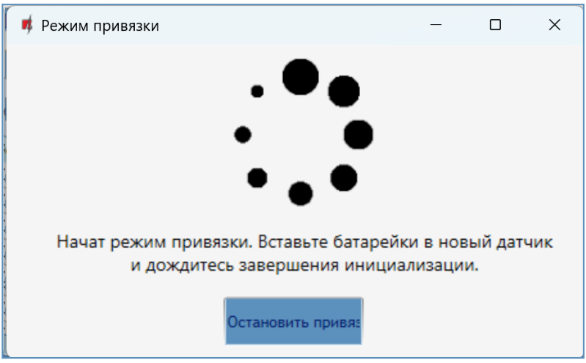

Окно TrikdisConfig 'Режим привязки': начат режим привязки; предлагается вставить батарейки в новый датчик и дождаться завершения инициализации. Внизу кнопка 'Остановить привязку'.

  1. Нажмите и удерживайте кнопку обучения в течение 5 секунд. Когда индикатор четыре раза мигнет зелёным, отпустите кнопку.

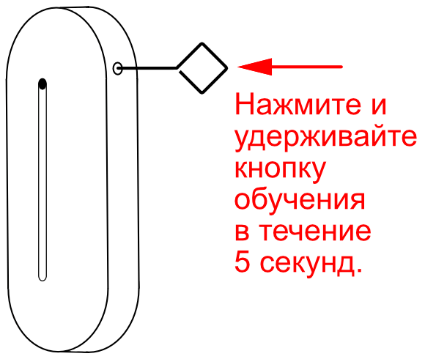

Рисунок датчика: стрелка указывает на кнопку обучения. Надпись предписывает нажать и удерживать её в течение 5 секунд.

  1. На модуле RF-S8 индикатор „NETWORK“ на короткое время загорится зеленым (это означает, что датчик зарегистрирован). Через несколько секунд индикатор „NETWORK“ снова начнет мигать зеленым/красным.

  2. TrikdisConfig откроет новое окно, в котором необходимо беспроводному датчику назначить „Номер зоны“ и „Определение зоны“.

  3. Нажмите кнопку „Сохранить“.

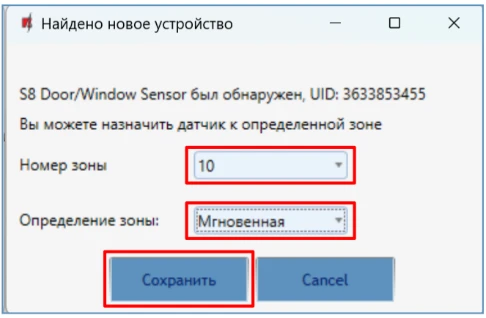

Окно TrikdisConfig 'Найдено новое устройство': обнаружен S8 Door/Window Sensor. Выделены поле 'Номер зоны' со значением 10, поле 'Определение зоны' со значением 'Мгновенная' и кнопка 'Сохранить'.

  1. Беспроводный датчик включен в список беспроводных устройств.

  2. Если необходимо привязать следующий датчик, то нажмите в датчике кнопку обучения. И выполните настройки, которые описаны выше.

  3. Нажмите „Остановить привязку“, чтобы завершить регистрацию беспроводных устройств.

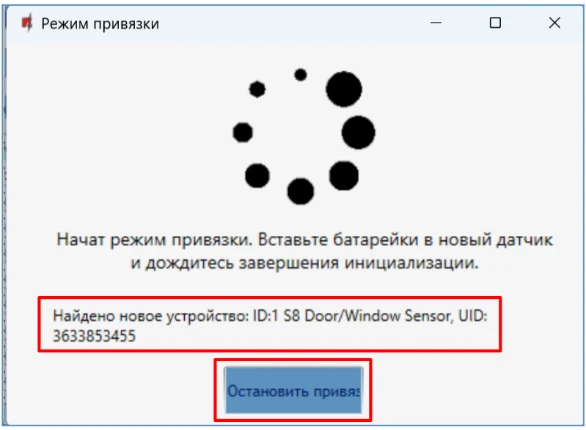

Окно TrikdisConfig 'Режим привязки': сообщение подтверждает обнаружение S8 Door/Window Sensor; выделена кнопка 'Остановить привязку'.

  1. В открывшемся окне нажмите „Да“. Зарегистрированные беспроводные датчики будут сохранены в памяти охранной панели „FLEXi“ SP3. Нажмите "Нет", если вы хотите дополнительно настроить параметры.

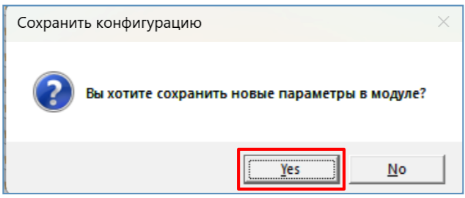

Окно 'Сохранить конфигурацию' спрашивает, сохранить ли новые параметры в модуле. Выделена кнопка 'Yes'; рядом кнопка 'No'.

Подождите несколько минут. Нажмите кнопку Считать [F4].

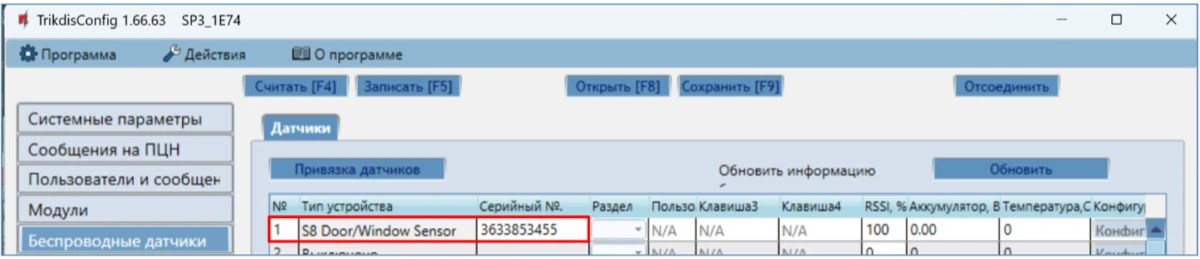

TrikdisConfig окно „Беспроводные датчики“ будет содержать список зарегистрированных беспроводных устройств. В поле „Серийный №“ будут записаны серийные номера датчиков.

Окно TrikdisConfig 'Беспроводные датчики': в первой строке списка указан S8 Door/Window Sensor, рядом поле 'Серийный №'. Доступна кнопка 'Считать (F4)'.

Проверьте правильность назначения датчиков „Зонам“ и „Разделам“ охранной cигнализации (окно „Зоны“).

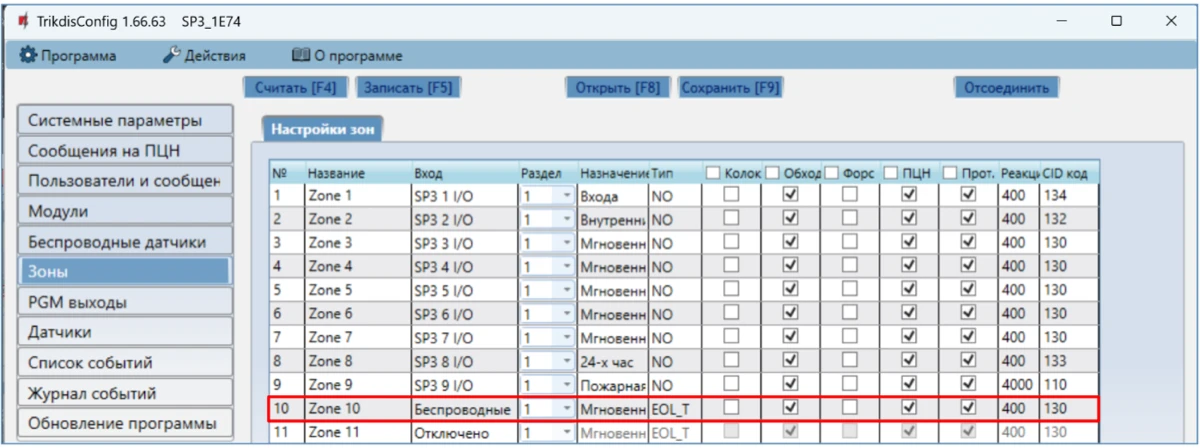

TrikdisConfig, окно «Зоны», вкладка «Настройки зон». Выделенная строка Zone 10 показывает вход «Беспроводные», раздел 1, мгновенное назначение и тип EOL_T.

Если задать „Тип“ зоны EOL-T, то будет включен режим контроля саботажа датчика.

После внесения изменений, нажмите Записать [F5].

Note

Удаление беспроводных датчиков из памяти „FLEXi" SP3:

  1. Подсоедините кабель USB Mini-B к „FLEXi" SP3.

  2. Запустите программу TrikdisConfig и нажмите кнопку Считать [F4].

  3. В окне „Беспроводные датчики" в поле „Тип устройства", где записаны зарегистрированные датчики**,** укажите „Выключено". Нажмите кнопку Записать [F5]. Беспроводный датчик удален из памяти „FLEXi" SP3.

3.2 Регистрация беспроводных датчиков без удаленного доступа

Регистрация беспроводных датчиков может производиться для всех сразу. Вставьте батарейки в беспроводные датчики (PIR, магнитный контакт, датчик протечки воды, пожарный дымовой извещатель, сирену). При регистрации устройств модуль RF-S8 должен находиться на расстоянии не менее 1 м от датчиков.

  1. Убедитесь, что трансивер RF-S8 зарегистрирован охранной панелью „FLEXi“ SP3.

  2. Включите питание охранной панели „FLEXi“ SP3.

  3. Снимите крышку с трансивера RF-S8.

  4. Нажмите и удерживайте нажатой кнопку „LEARN“ на модуле RF-S8 пока начнет мигать индикатор „NETWORK“ зеленым/красным.

  5. Отпустите кнопку „LEARN“.

  6. Мигающий индикатор „NETWORK“ указывает, что RF-S8 находится в режиме регистрации беспроводных устройств.

  7. Нажмите и удерживайте кнопку обучения в течение 5 секунд. Когда индикатор четыре раза мигнет зелёным, отпустите кнопку.

Рисунок датчика: стрелка указывает на кнопку обучения. Надпись предписывает нажать и удерживать её в течение 5 секунд.

  1. На модуле RF-S8 индикатор „NETWORK“ на короткое время загорится зеленым (это означает, что датчик зарегистрирован).

  2. Через несколько секунд индикатор „NETWORK“ снова начнет мигать зеленым/красным.

  3. Если необходимо привязать следующий датчик, то нажмите в датчике кнопку обучения.

  4. Чтобы завершить регистрацию беспроводных датчиков, необходимо нажать и подержать кнопку „LEARN“ пока индикатор “NETWORK” перестанет мигать зеленым/красным. Отпустите кнопку „LEARN“. Трансивер RF-S8 вышел из режима регистрации.

  5. Подсоедините кабель USB Mini-B к „FLEXi“ SP3.

  6. Запустите программу TrikdisConfig. Нажмите кнопку Считать [F4].

  7. TrikdisConfig окно „Беспроводные датчики“ будет содержать список зарегистрированных беспроводных устройств. В поле „Серийный №“ будут записаны серийные номера датчиков.

Окно TrikdisConfig 'Беспроводные датчики': в первой строке списка указан S8 Door/Window Sensor, рядом поле 'Серийный №'. Доступна кнопка 'Считать (F4)'.

  1. Проверьте правильность назначения датчиков „Зонам“ и „Разделам“ охранной cигнализации (окно „Зоны“).

TrikdisConfig, окно «Зоны», вкладка «Настройки зон». Выделенная строка Zone 10 показывает вход «Беспроводные», раздел 1, мгновенное назначение и тип EOL_T.

  1. После внесения изменений, нажмите Записать [F5].

  2. Беспроводные датчики зарегистрированы.
