Быстрая настройка GATOR LTE и GATOR WiFi с iO4R¶

Краткие шаги подключения и программирования в Protegus2 для подключения расширителя iO4R к контроллеру ворот GATOR LTE или GATOR WiFi. Для остальных параметров установки и настройки используйте полные руководства GATOR и GATOR WiFi.

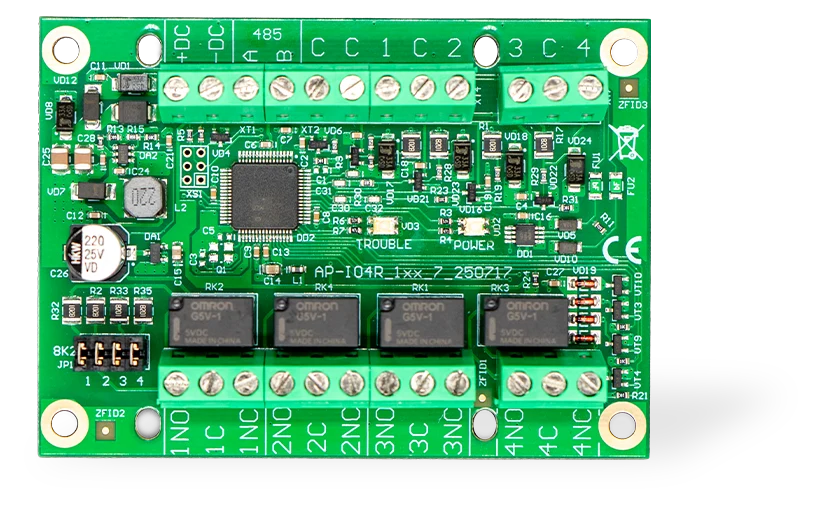

iO4R используется для расширенного мониторинга ворот. Он добавляет контролируемые входы Guard для датчиков безопасности ворот и позволяет уполномоченному специалисту временно выполнить обход, когда неисправность датчика нужно изолировать до проведения обслуживания. Protegus2 также считает полные циклы открытия и закрытия ворот и уведомляет, когда требуется обслуживание. Это помогает заменить внеплановые выезды плановыми сервисными визитами и регулярными договорами обслуживания.

1. Предварительные условия¶

• Контроллер ворот GATOR LTE или GATOR WiFi готов к настройке. При подключении проводов питание должно быть отключено.
• Серийный номер расширителя iO4R.
• Учетная запись компании или установщика Protegus2 и IMEI / Unique ID контроллера.
• Датчик состояния ворот подключен к входу положения ворот контроллера.
• Датчики безопасности ворот подключены через расширитель iO4R, если их нужно контролировать или временно обходить в Protegus2.

2. Подключение проводов¶

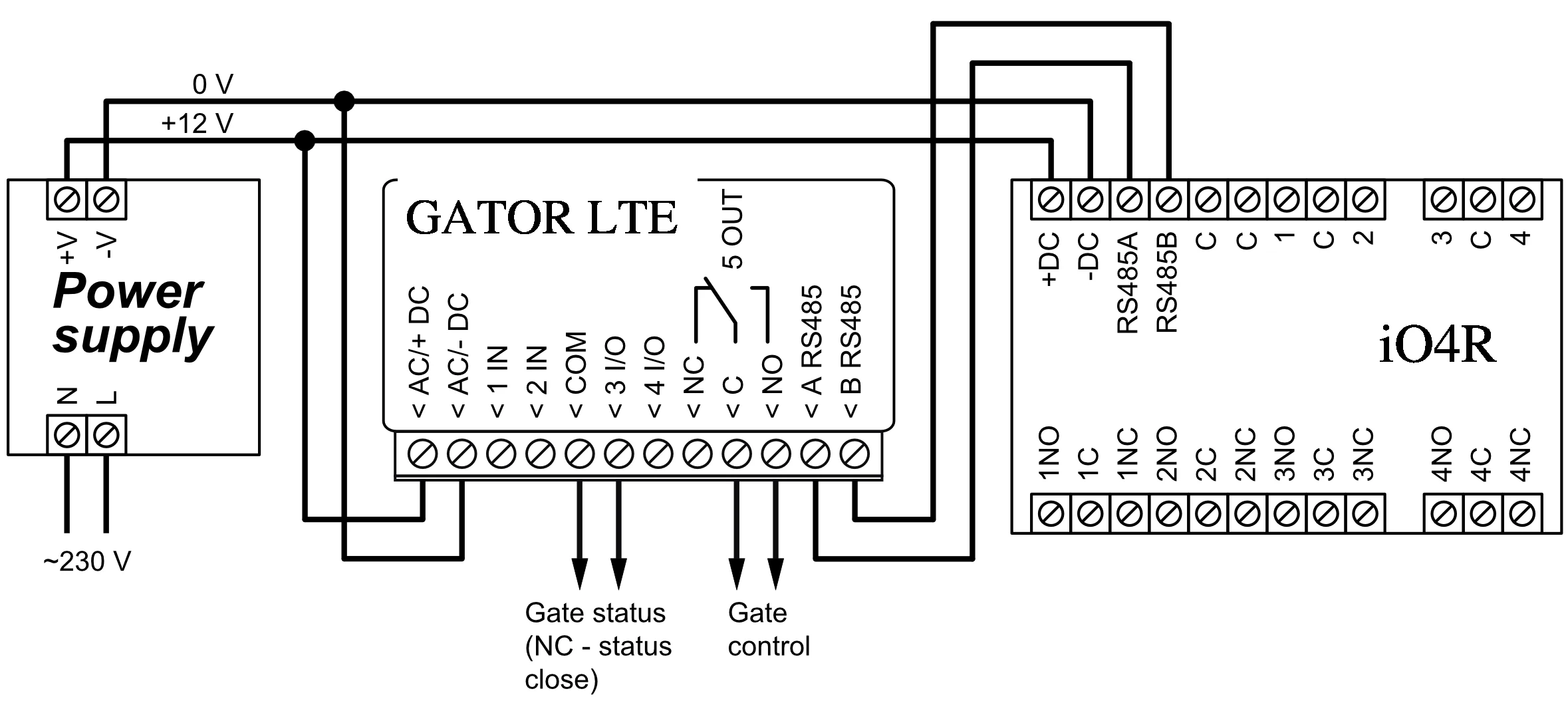

Подключите расширитель iO4R к шине RS485 контроллера и к клеммам питания, как показано ниже.

Используйте 3 I/O как вход положения ворот для подсчета циклов. Цикл засчитывается только после полного открытия и полного закрытия ворот.

3. Добавление контроллера и iO4R в Protegus2¶

Войдите в Protegus2 с учетной записью компании или установщика, затем добавьте контроллер.

Шаг 1. Нажмите Add new system.

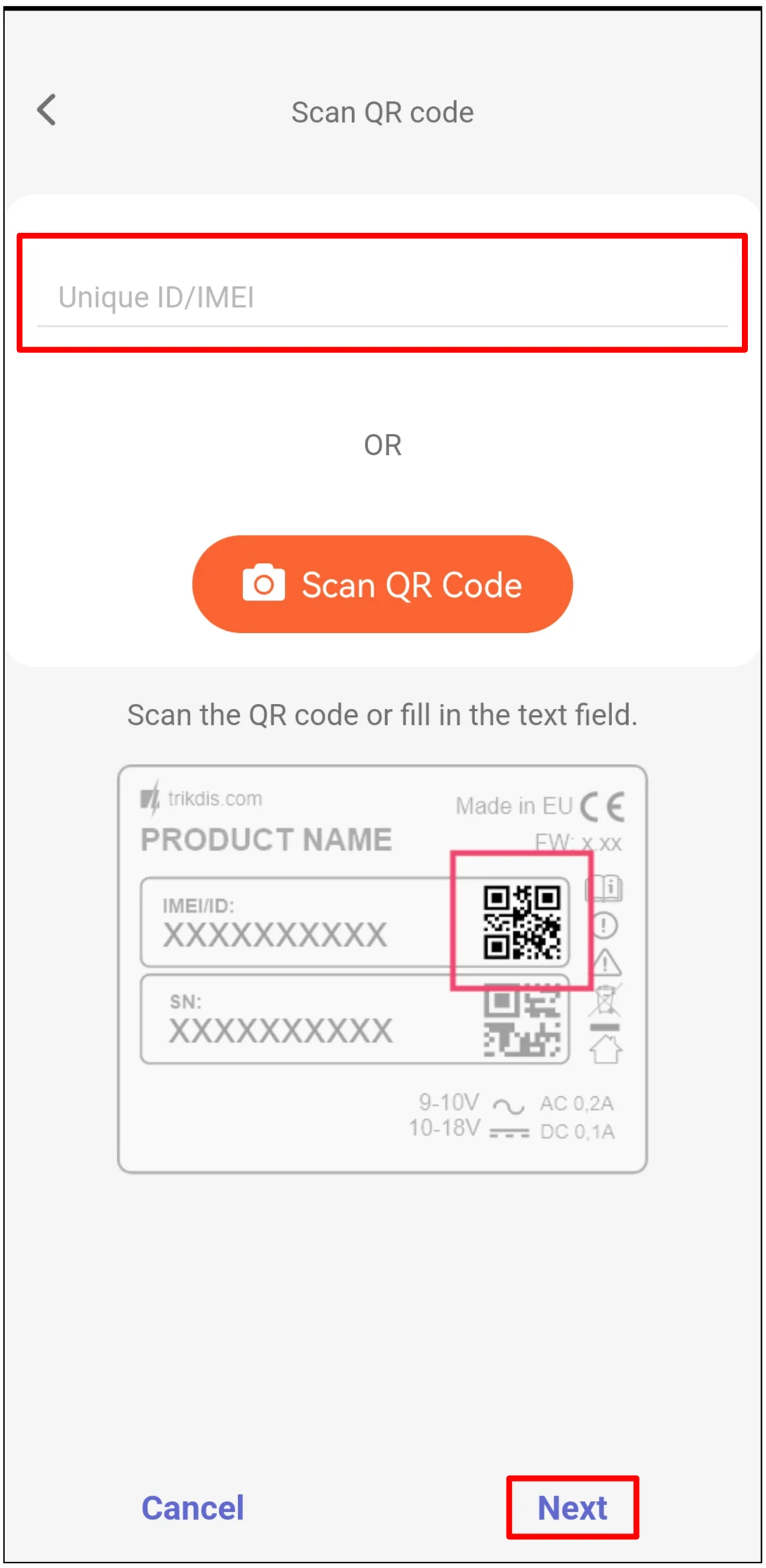

Шаг 2. Введите IMEI контроллера, затем нажмите Next.

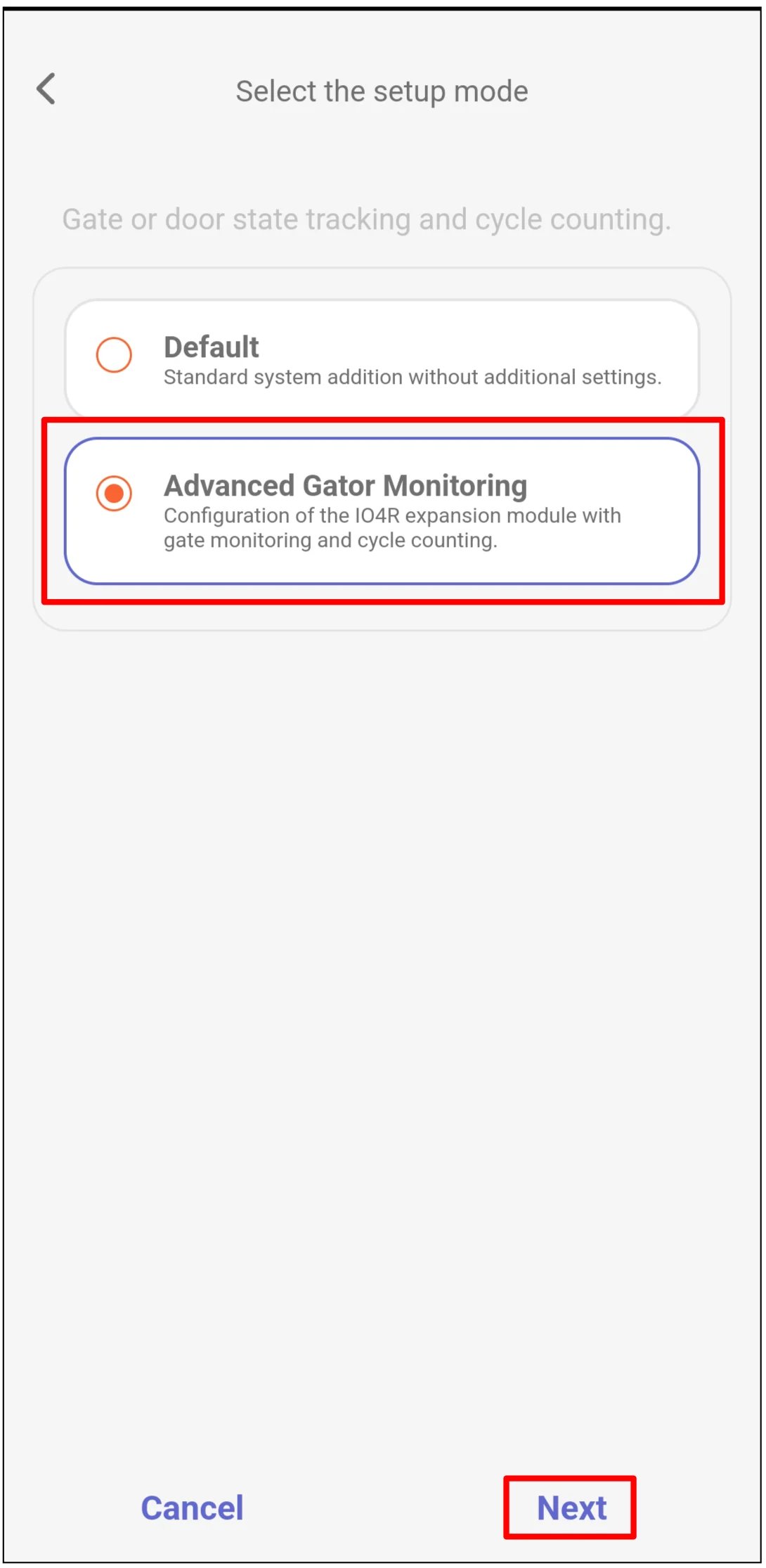

Шаг 3. Выберите Advanced Gator Monitoring, затем нажмите Next.

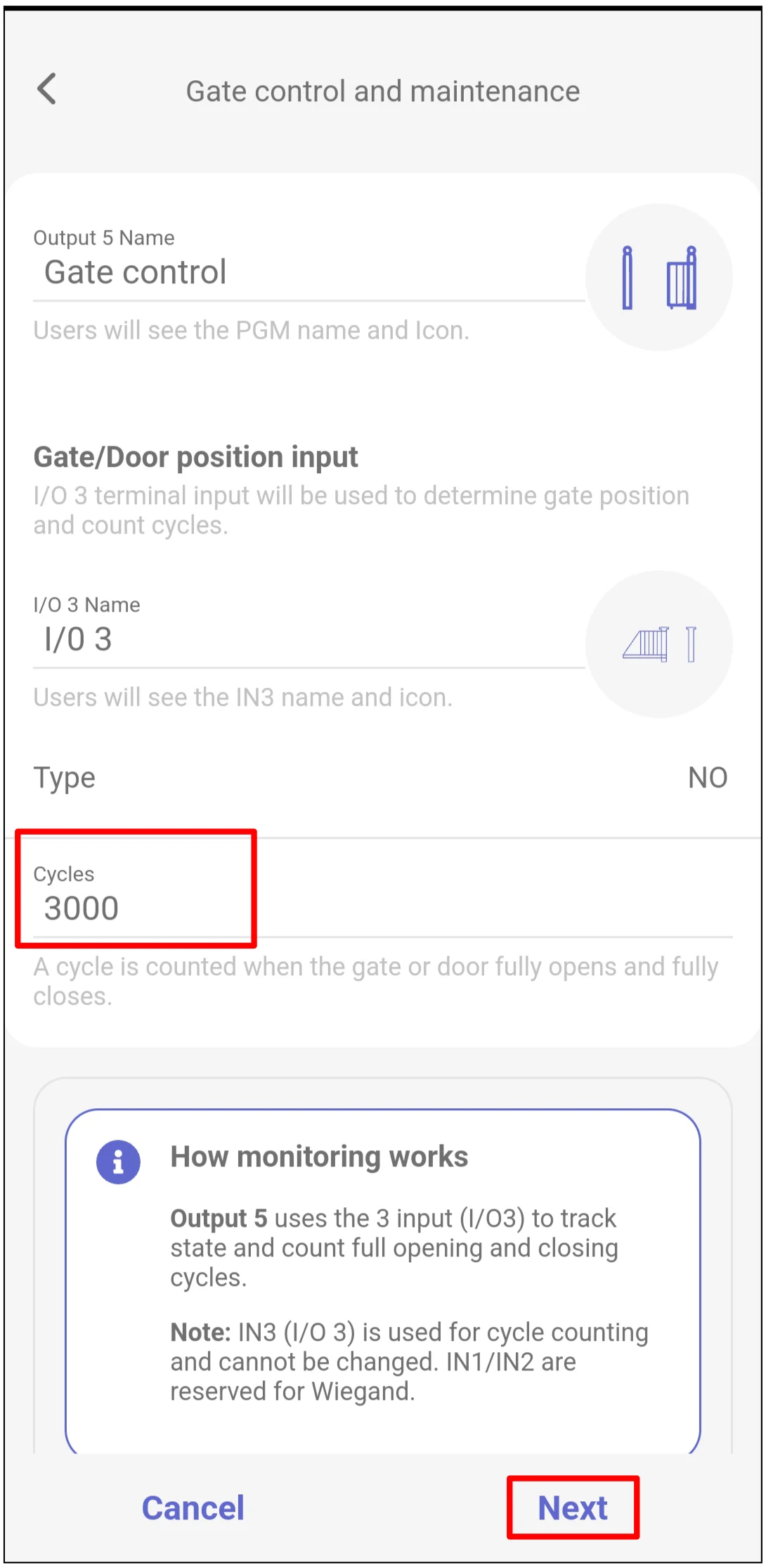

Шаг 4. Установите количество Cycles, после которого требуется обслуживание, затем нажмите Next.

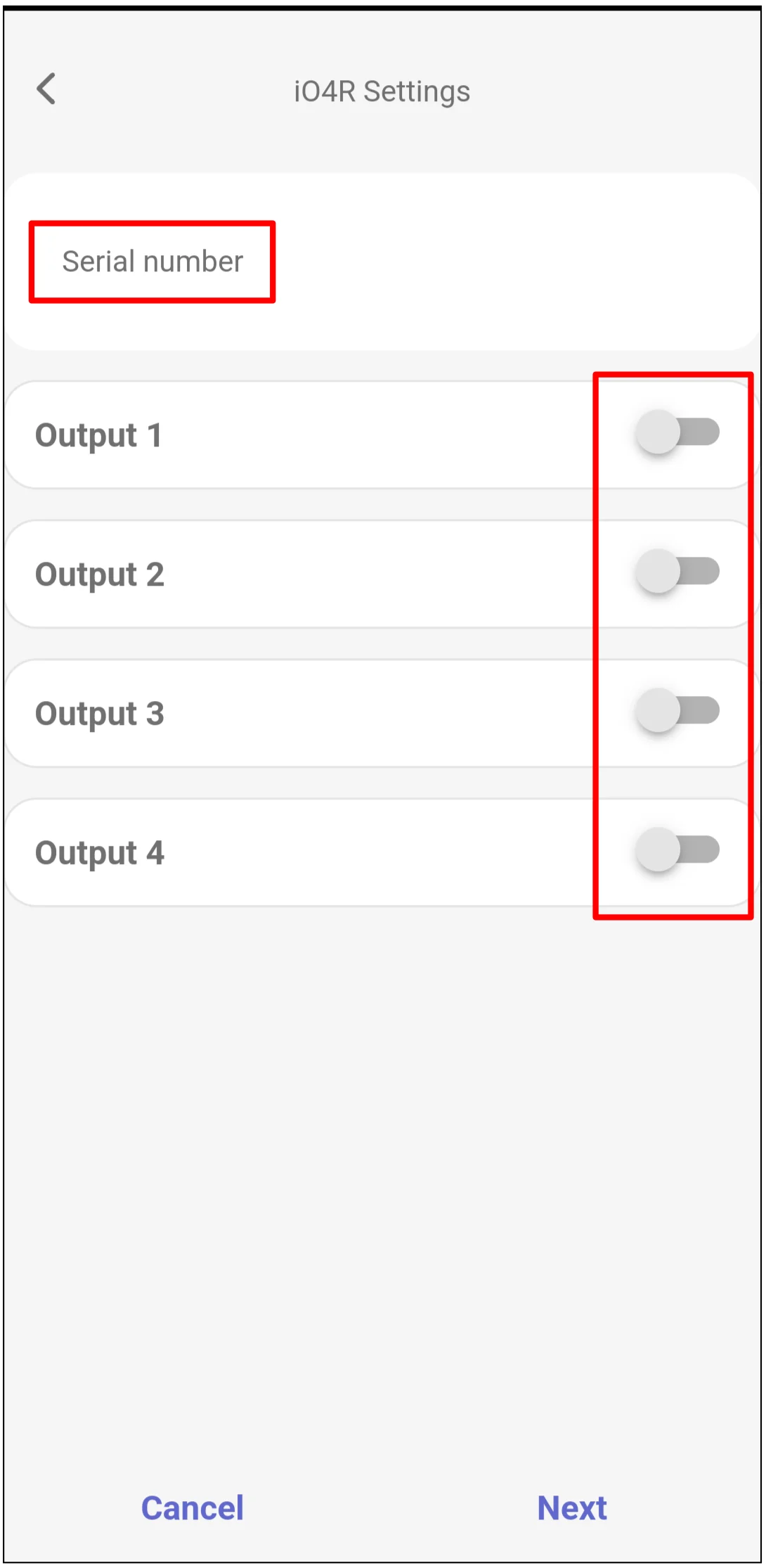

Шаг 5. Включите каждый выход iO4R, который подключен к контролируемому датчику безопасности или цепи состояния.

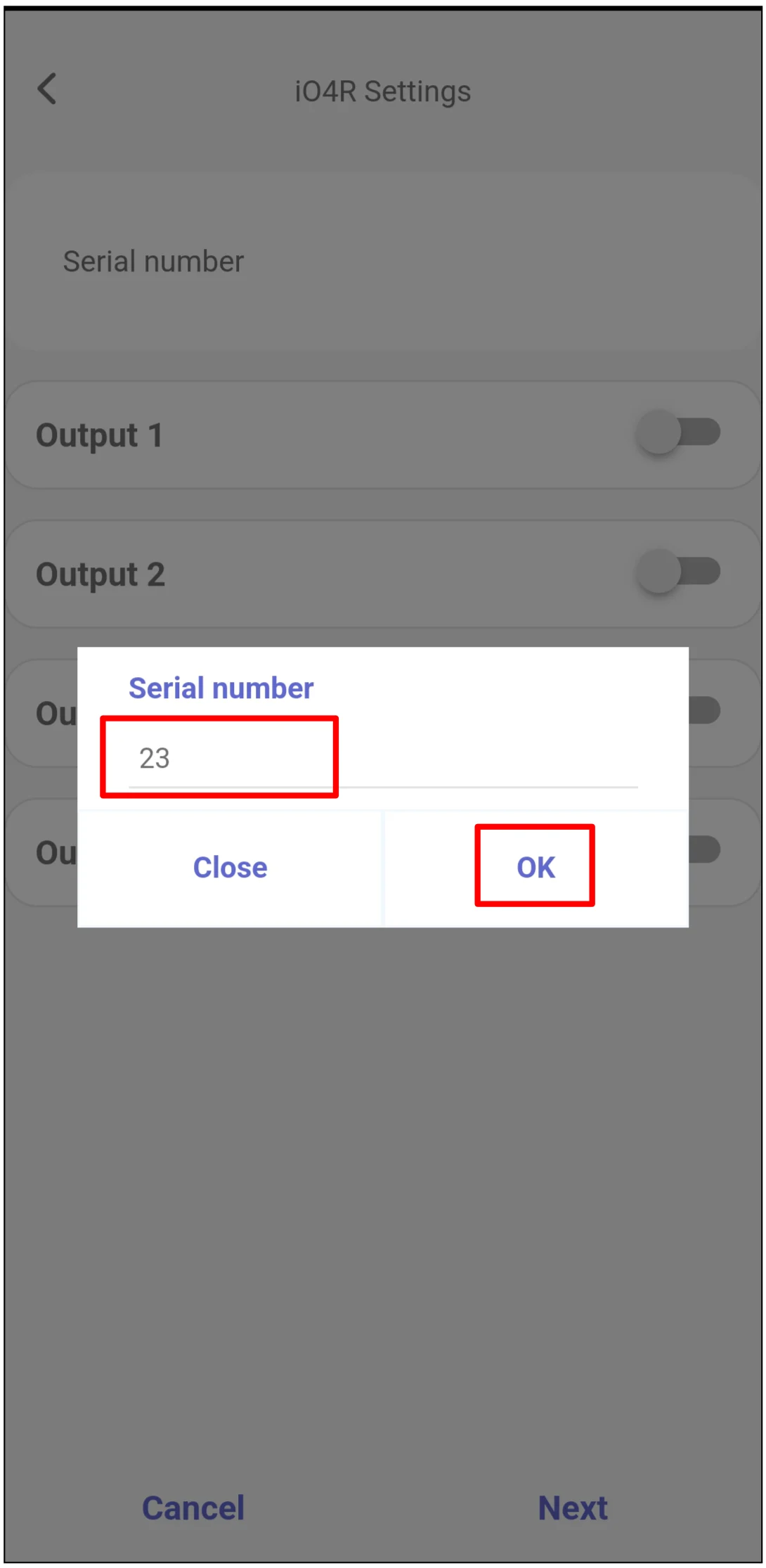

Шаг 6. Введите Serial number iO4R, затем нажмите OK.

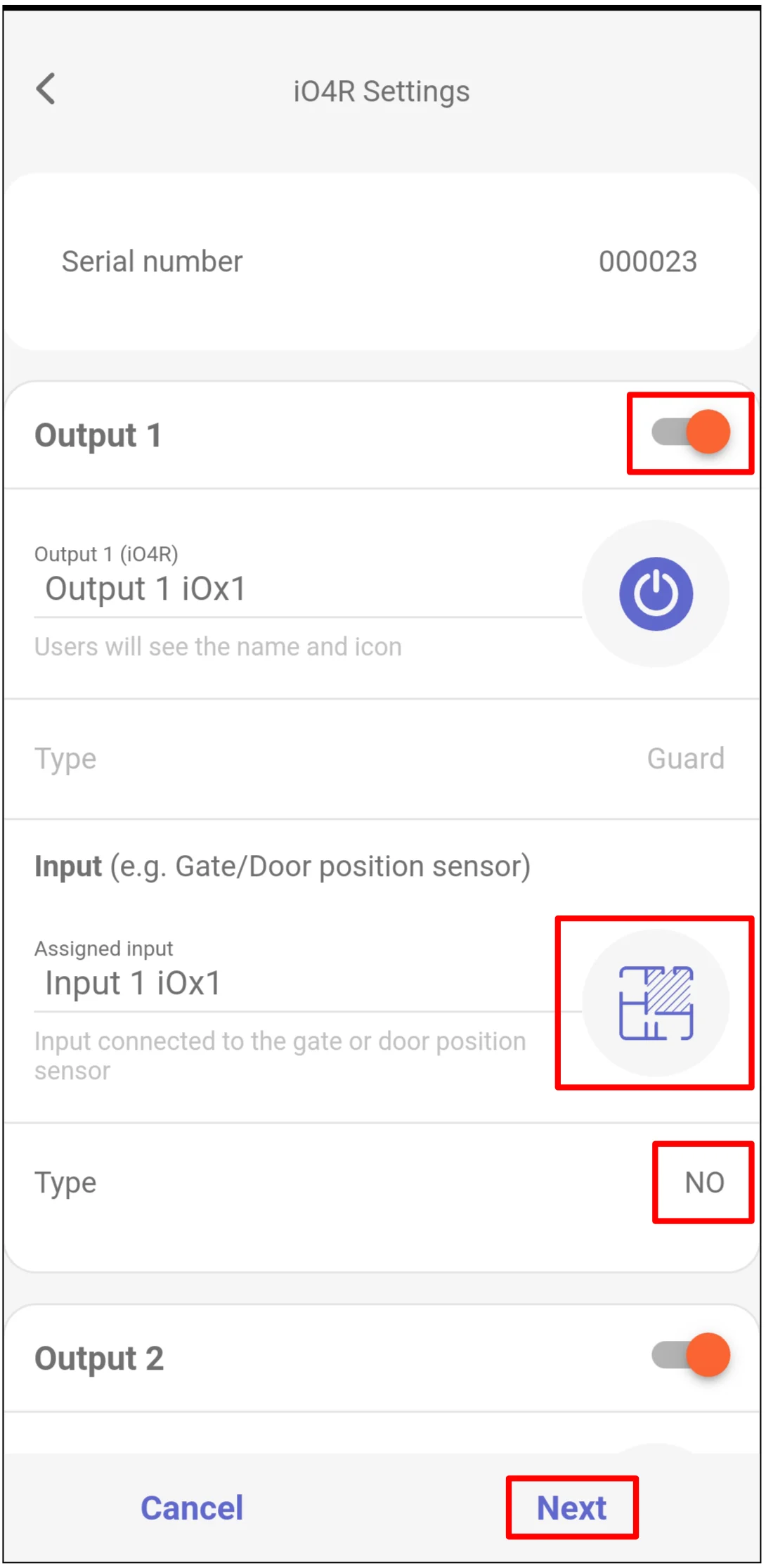

Шаг 7. Для каждого включенного выхода задайте название и иконку, оставьте Type выхода как Guard, назначьте соответствующий вход iO4R и установите Type входа согласно подключению. В показанном примере тип входа: NO. Нажмите Next.

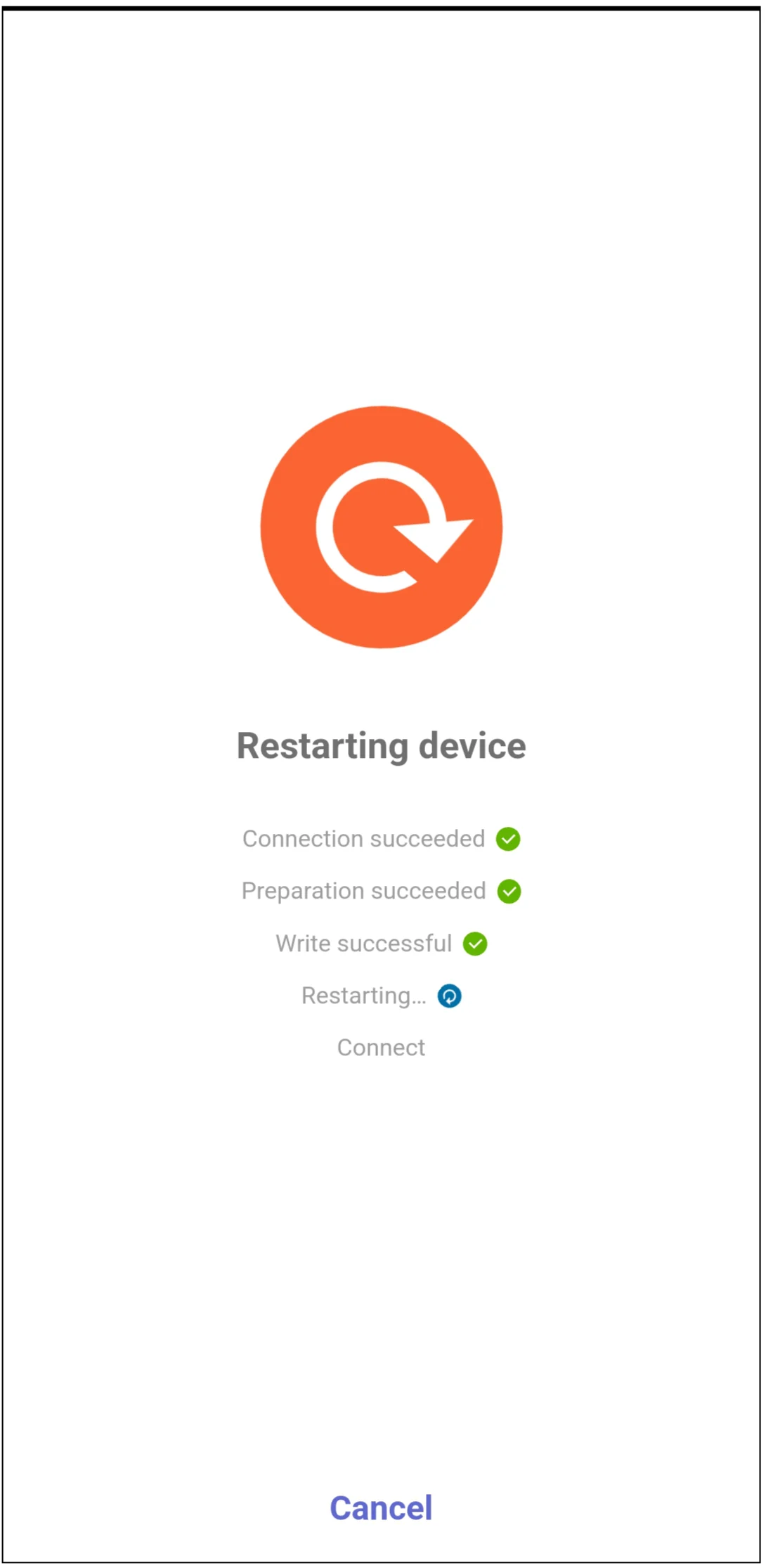

Шаг 8. Подождите, пока Protegus2 записывает данные.

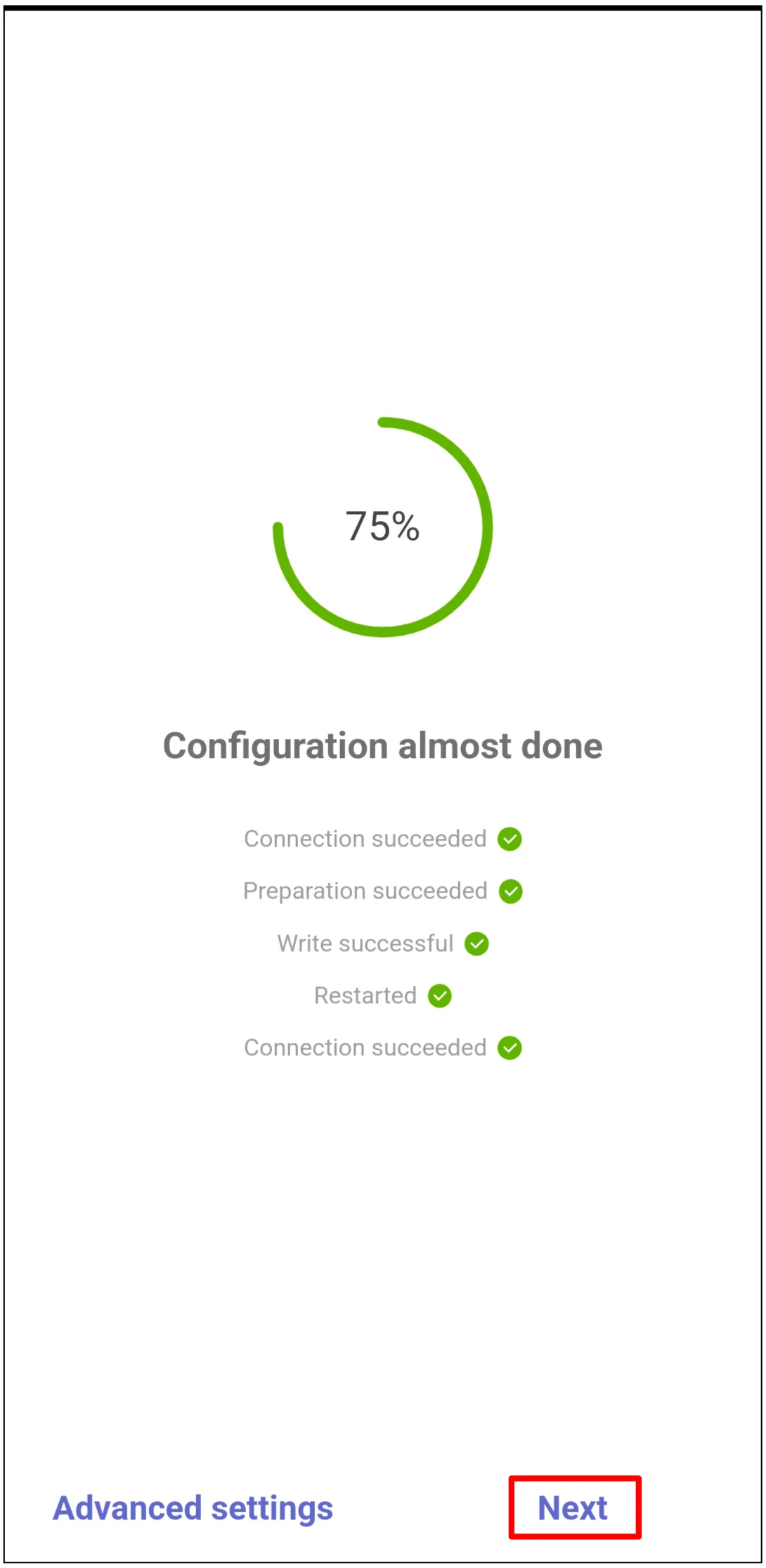

Шаг 9. Нажмите Next.

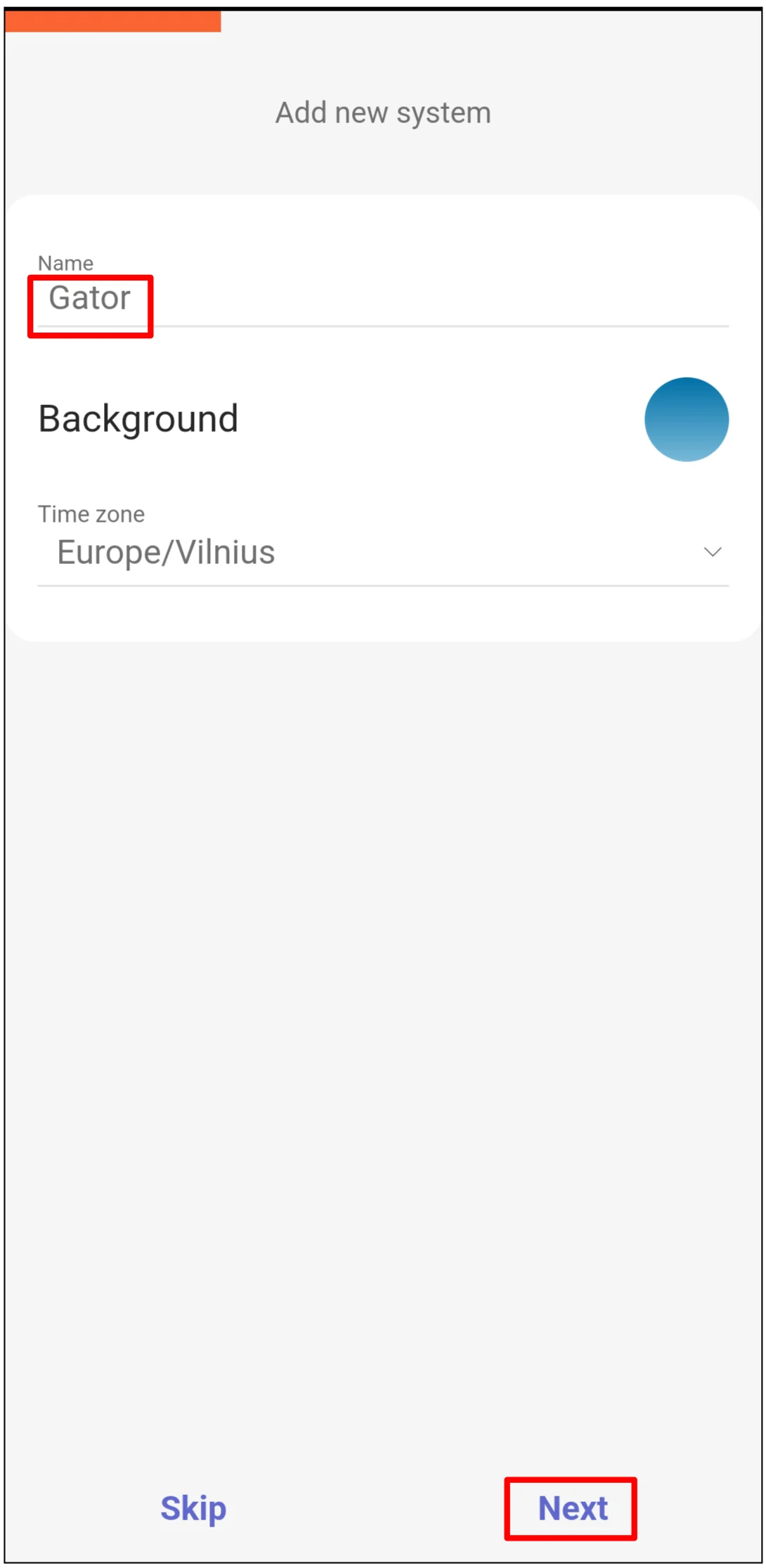

Шаг 10. Введите Name системы, затем нажмите Next.

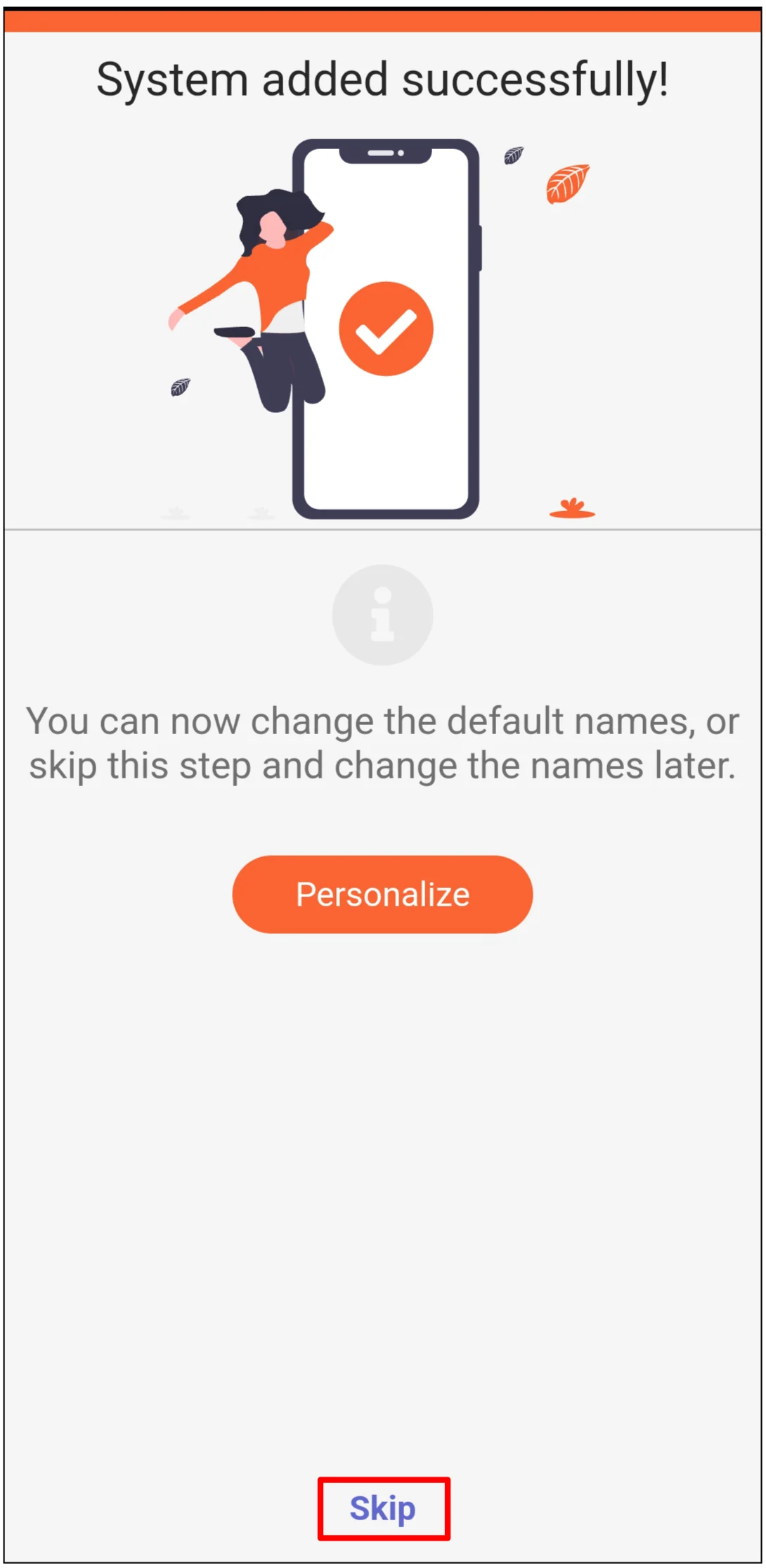

Шаг 11. Нажмите Skip, если не хотите добавлять пользователей сейчас.

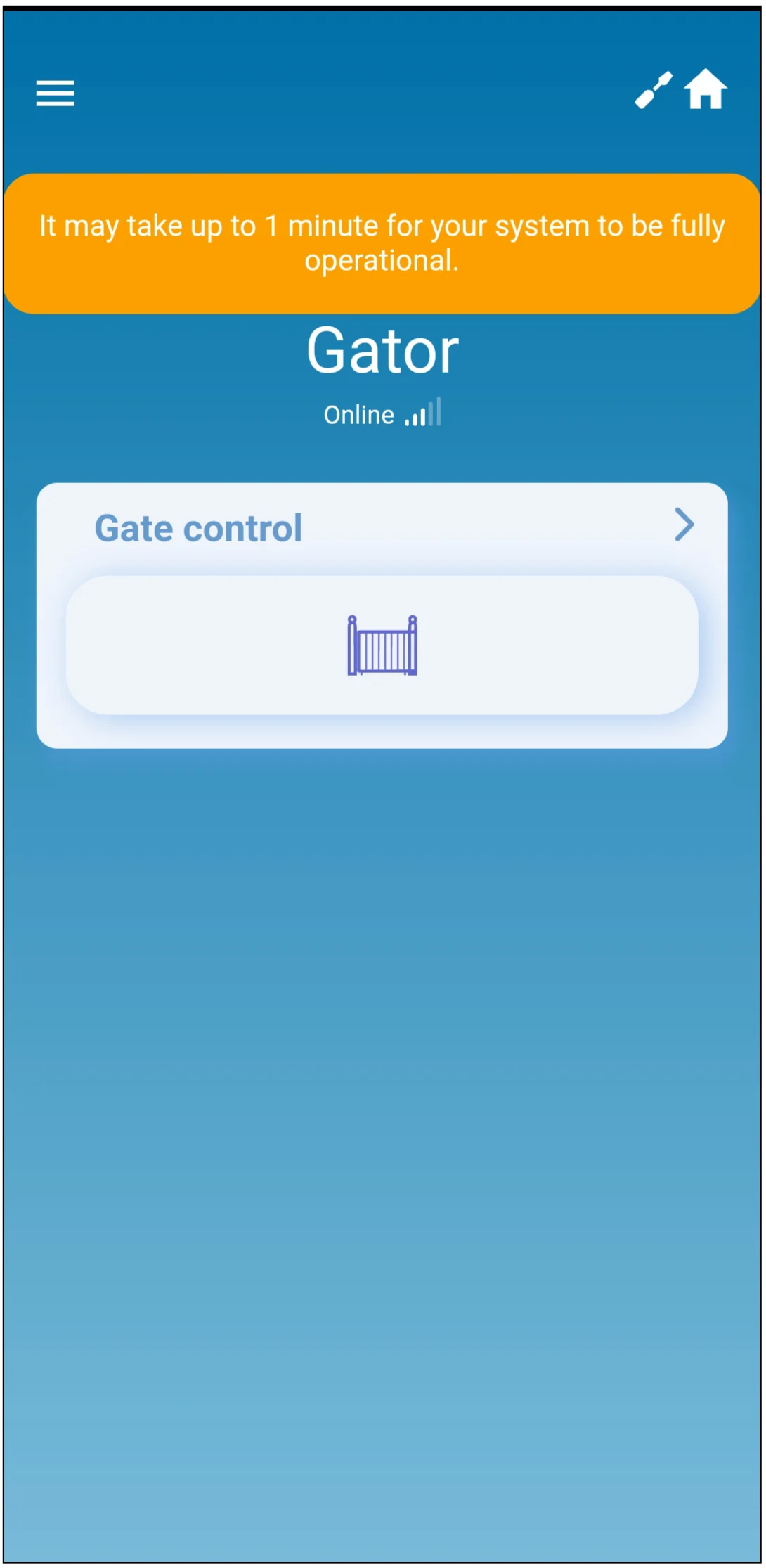

Шаг 12. Подождите около 1 минуты до завершения.

4. Передача системы пользователю¶

После завершения настройки передайте систему в учетную запись Protegus2 пользователя.

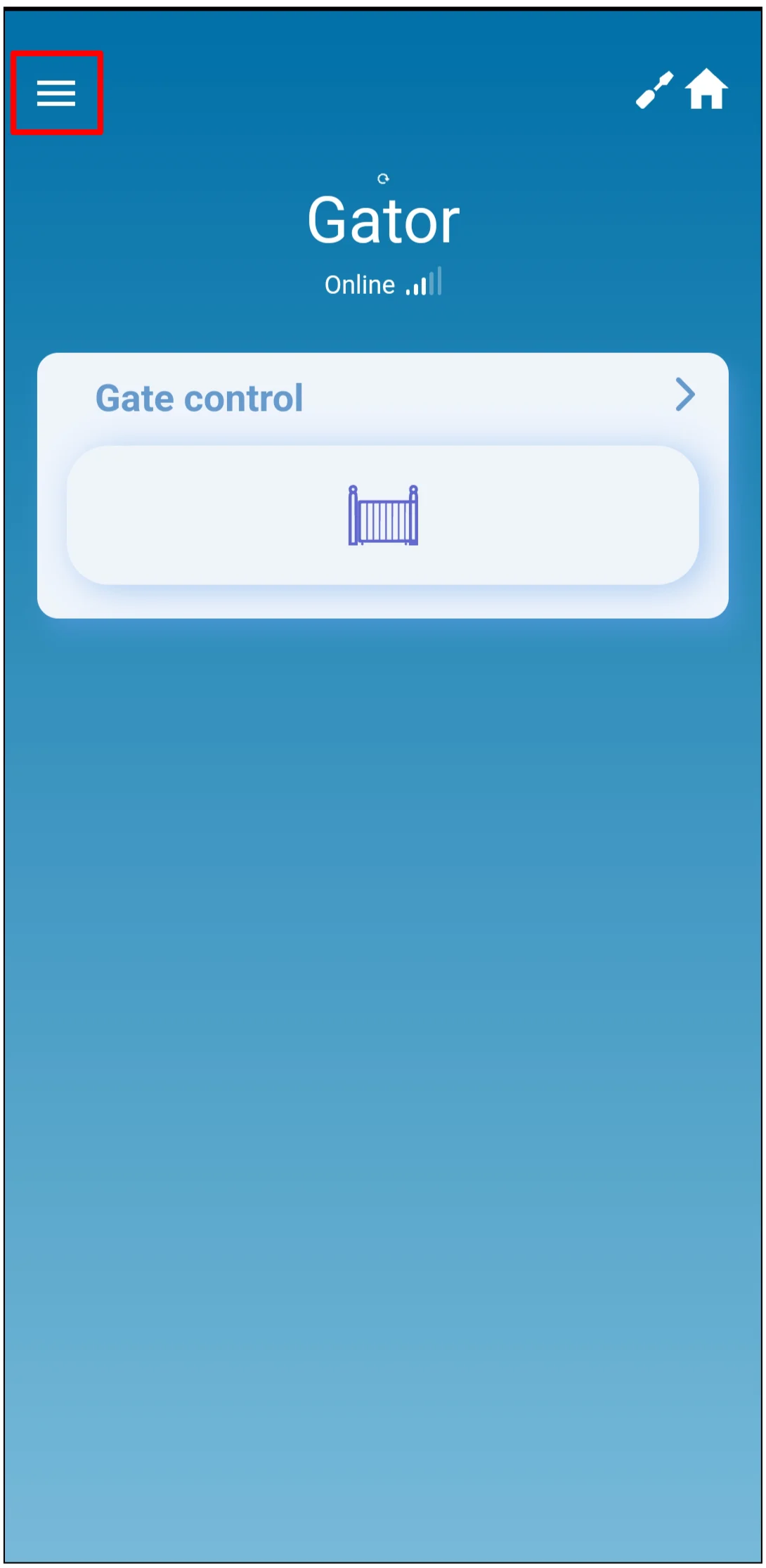

Шаг 13. Нажмите Menu.

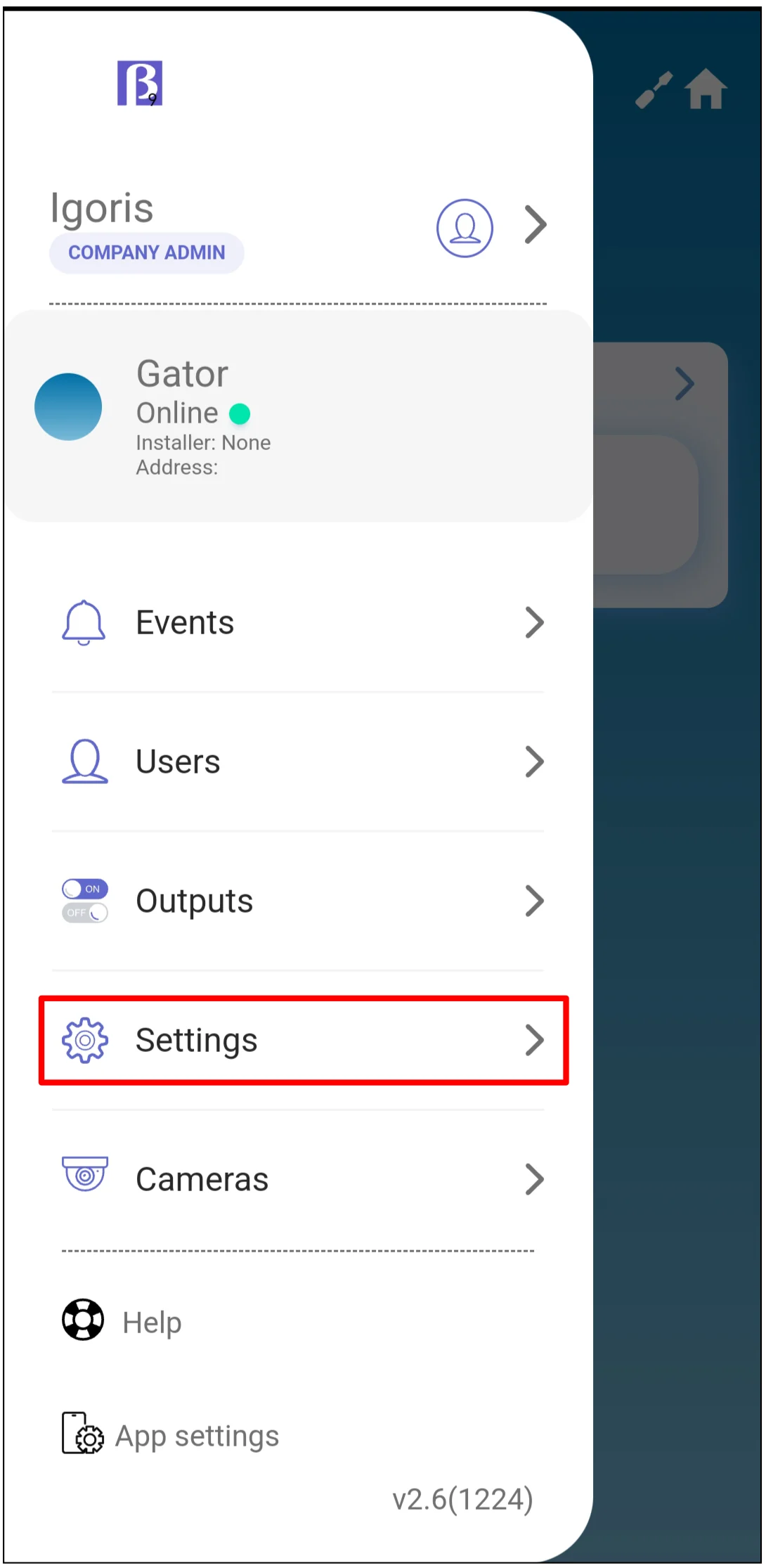

Шаг 14. Нажмите Settings.

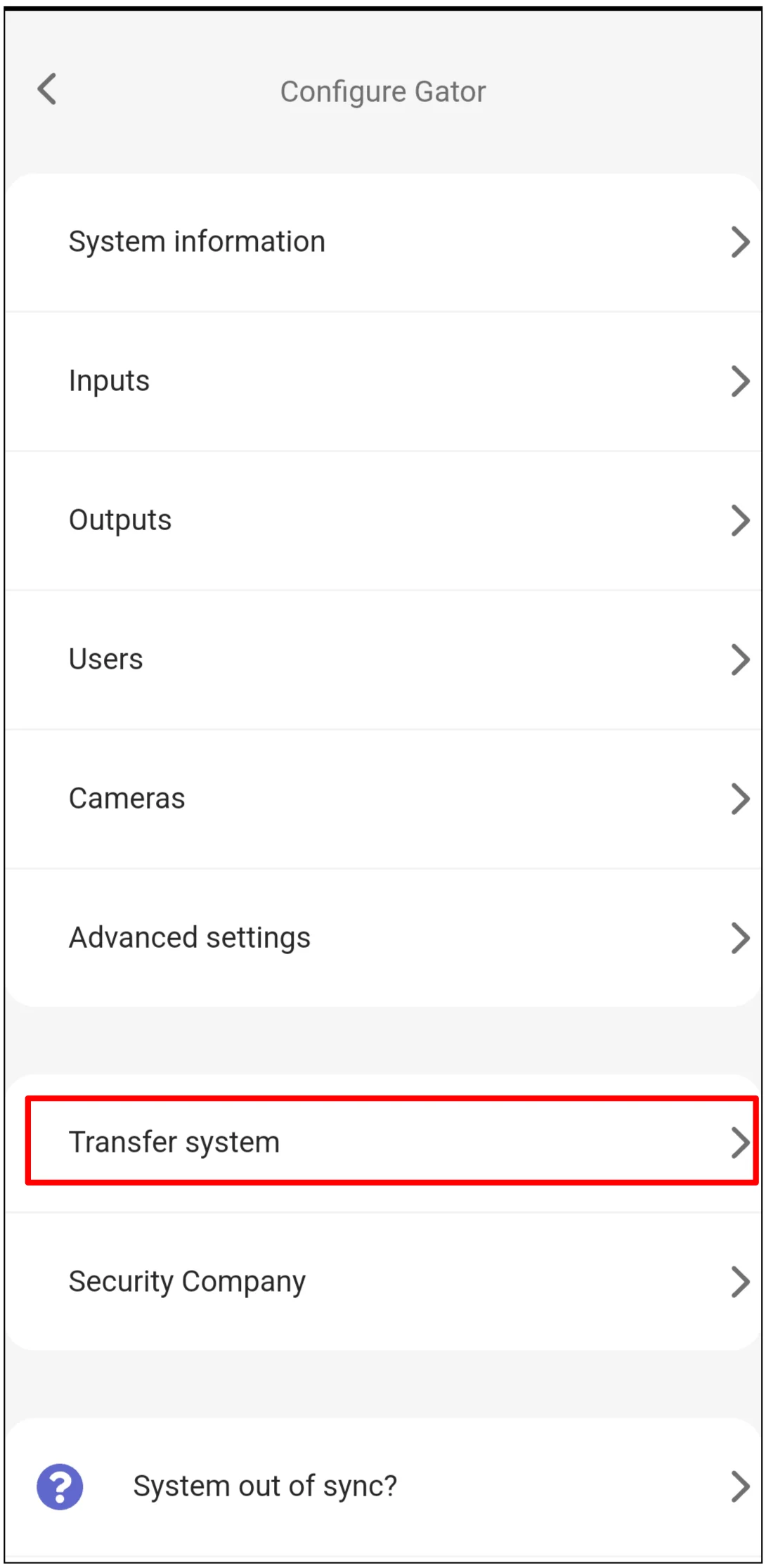

Шаг 15. Нажмите Transfer system.

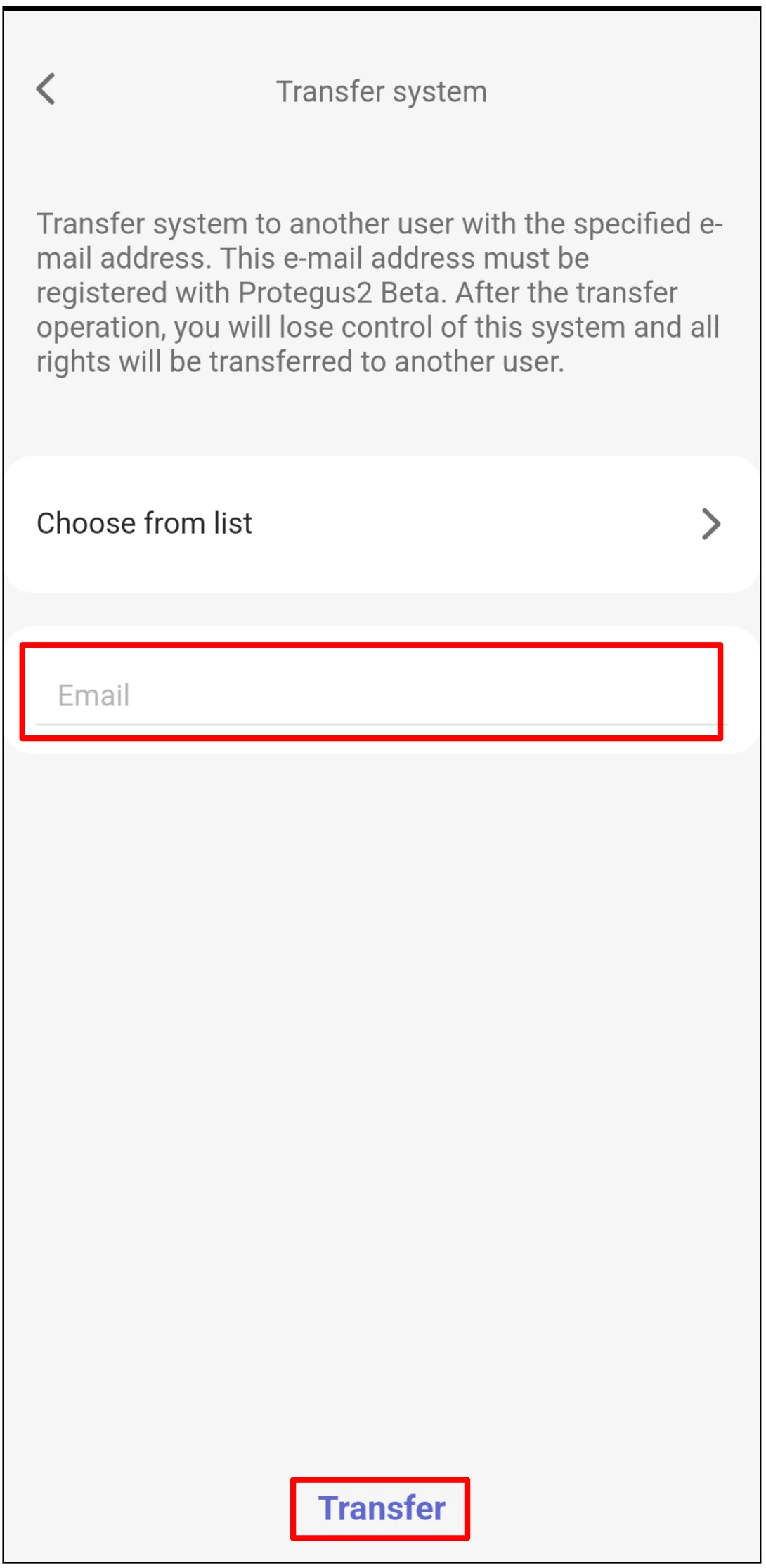

Шаг 16. Введите адрес электронной почты пользователя, затем нажмите Transfer.

5. Проверка мониторинга и управления воротами¶

После передачи пользователь должен войти в Protegus2 со своей учетной записью.

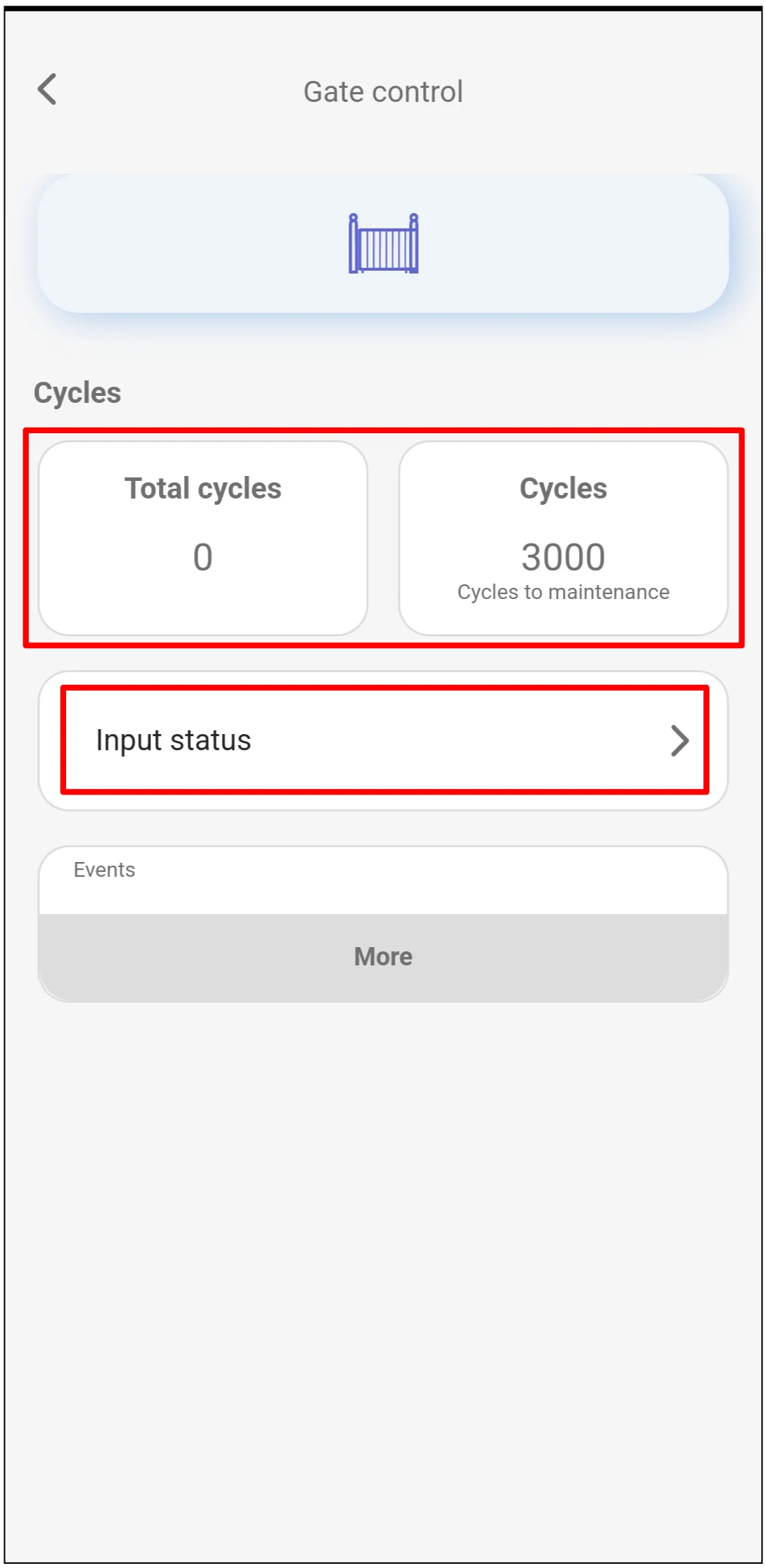

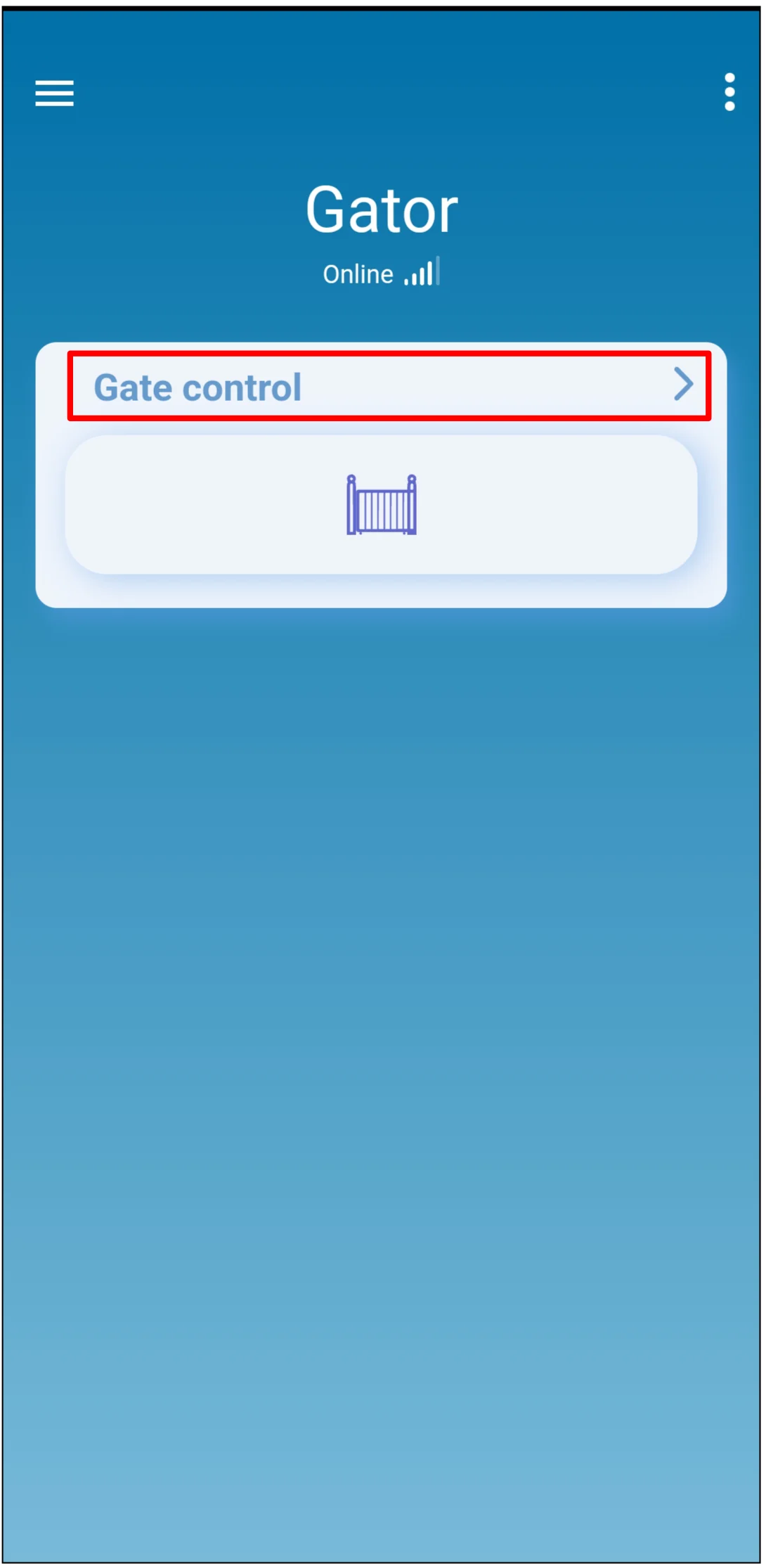

Шаг 17. Нажмите Gate control, чтобы увидеть счетчик циклов ворот.

Шаг 18. Проверьте Total cycles и Cycles to maintenance. Если уполномоченному установщику нужно проверить состояние датчиков безопасности, нажмите Input status.

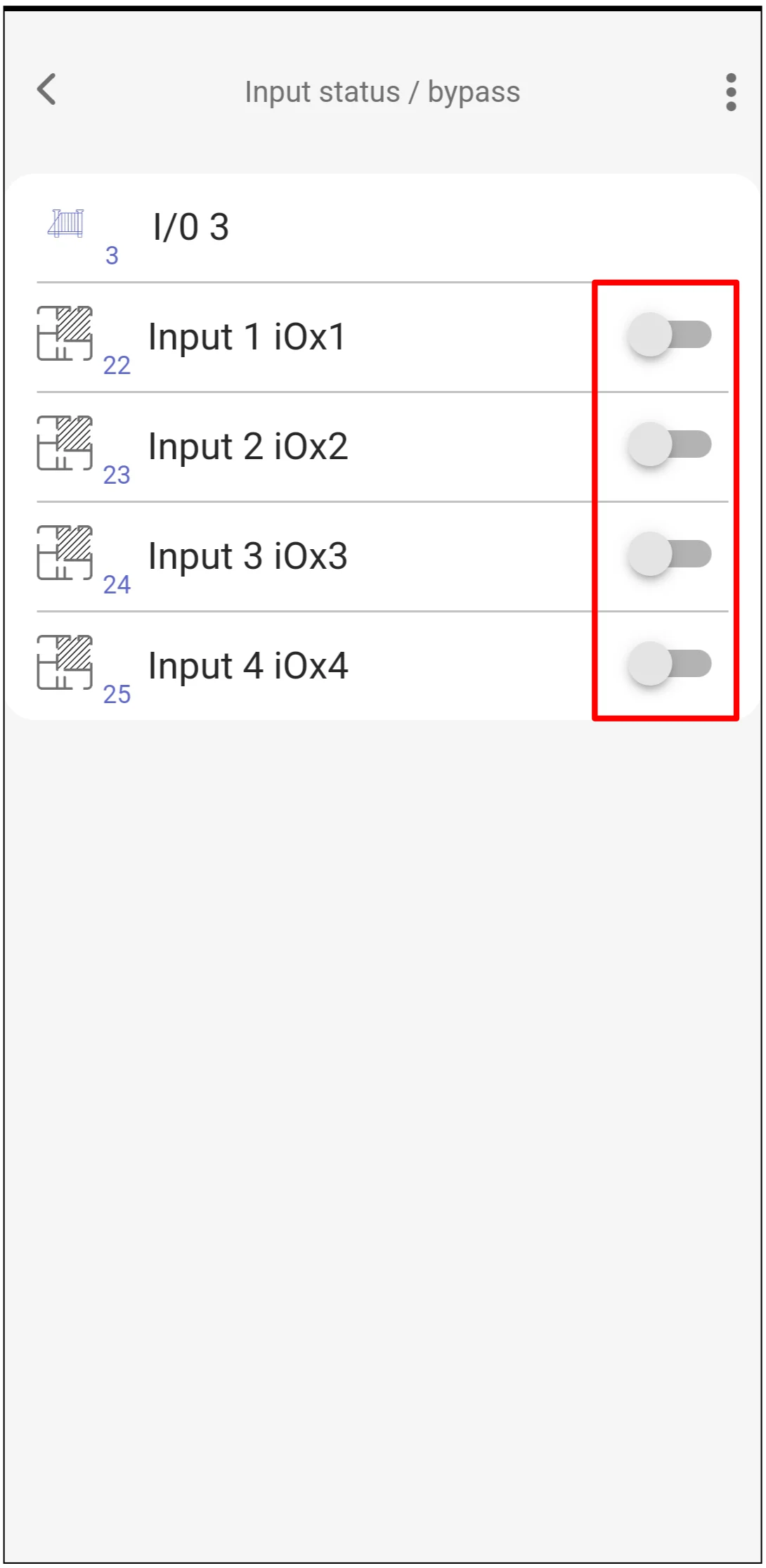

Шаг 19. Используйте Input status / bypass только когда датчик безопасности проверен и временный обход действительно необходим.

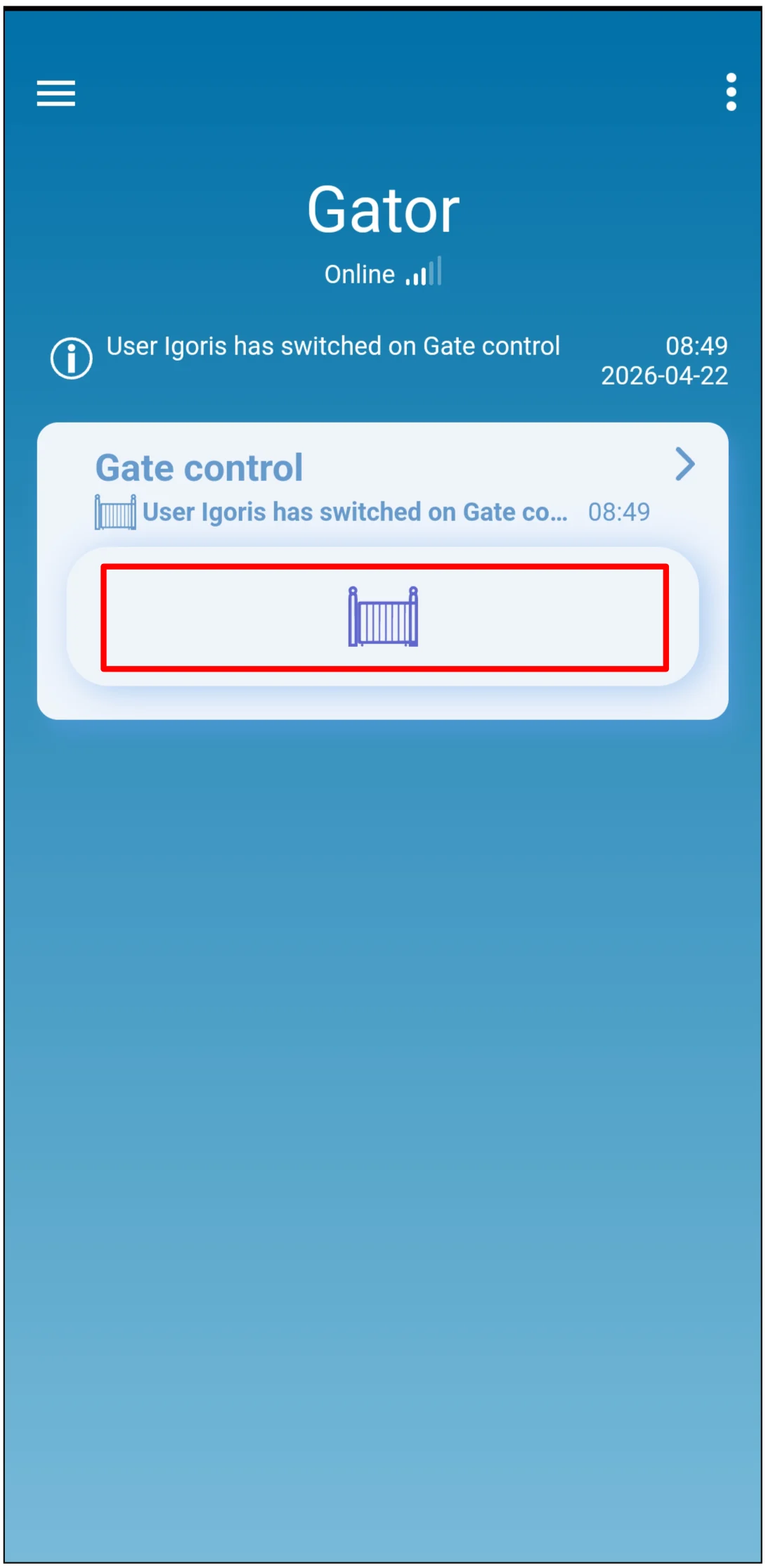

Шаг 20. Нажмите иконку управления воротами, чтобы открыть ворота.

6. Проверка системы¶

1. Полностью откройте и закройте ворота, затем убедитесь, что счетчик циклов изменился ожидаемым образом.
2. Активируйте каждый контролируемый вход iO4R и убедитесь, что состояние входа изменяется в Protegus2.
3. Проверьте иконку управления воротами и убедитесь, что автоматика ворот реагирует правильно.
